1 RAPPORT W. WEIBULL AB Kompletterande utredning av södra delen av Hjalmar Nilssons park ( KMområdet ) UPPDRAGSNUMMER HBG MILJÖ OCH ARBETSMILJÖ ANNA SORELIUS UPPDRAGSLEDARE ÅSA RASMUSSON KVALITETSGRANSKNING repo001.docx

2 Sammanfattning Sweco Environment har på uppdrag av Lantmännen Fastigheter AB genomfört kompletterande provtagning och analys av jord inom det område där Lantmännen Lantbruk (fd Svalöv Weibull) sedan slutet på 1800-talet haft kontor, park och bostäder. Inom området har det även funnits en äldre mölla. Området bedöms vara ett område med mindre känslig markanvändning (MKM) enligt Naturvårdsverkets definition. Totalt har 5 jordprov (samlingsprover) från ytliga mulliga jordlager från 5 delområden analyserats med avseende på bekämpningsmedel (screening av opolära och semipolära bekämpningsmedel), metaller och PAH. Bekämpningsmedel har inte påvisats i något av proverna och inga metallerer eller PAH-er överstiger riktvärdet för Känslig Markanvändning (KM). Inga ytterligare åtgärder med avseende på avhjälpandeåtgärder (undersökningar eller sanering) rekommenderas för området om inga ytterligare uppgifter eller misstankar om föroreningar förekommer. repo001.docx Sweco Kungsgatan 2 SE Helsingborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Anna Sorelius Geolog/Uppdragsledare Helsingborg Telefon direkt +46 (0) Mobil +46 (0) anna.sorelius@sweco.se

3 Innehållsförteckning 1 Inledning Syfte Avgränsning 1 2 Allmänt om området 2 3 Historik Södra Svalöv 20:1- Montessoirskola fd huvud Södra delen av Södra Svalöv 32:1-Huvudbyggnad, park Södra Svalöv 5: Södra Svalöv 5:16, Humlegården Södra Svalöv 18: Södra Svalöv 5:20- Fruktträdgård, fd försöksodling Södra Svalöv 5: Södra delen av Södra Svalöv 18:5 7 4 Omgivningsförhållanden Geologi Hydrologi Skyddsobjekt 8 5 Tidigare undersökningar 9 6 Genomförande 9 7 Resultat 10 8 Slutsats och rekommendationer 11 9 Referenser 12 Bilagor 1. Tabell sammanställning av resultat inkl. jämförvärden 2. Analysprotokoll repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

4 repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

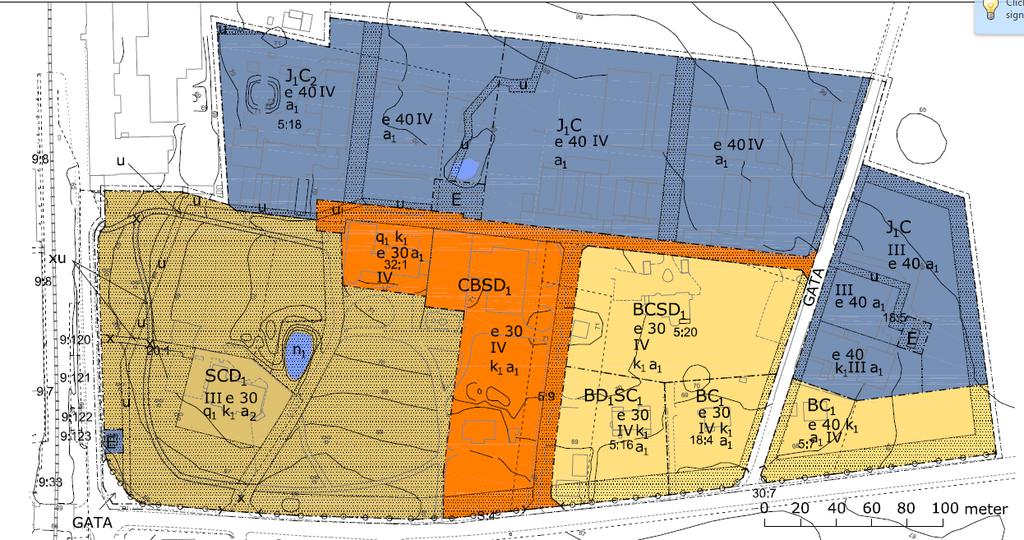

5 1 Inledning Inom området pågår ett detaljplanarbete. Remissinstanserna Länsstyrelsen och kommunens Miljöförvaltning har haft synpunkter på kunskapsläget och beskrivningen av markföroreningar inom området och med anledning av detta har Sweco fått i uppdrag av fastighetsägaren, Lantmännen fastigheter AB (kontaktperson: Per Cismas) att i ett första steg genomföra en historisk genomgång av området och även att genomföra provtagning och analys av ytlig jord inom det område som omfattas av sk känslig markanvändning enligt kommande detaljplan. 1.1 Syfte Syftet med den kompletterande undersökningen har varit att uppmärksamma eventuell förekomst av bekämpningsmedel, metaller och PAH inom det område som även i fortsättning kommer att användas för verksamheter som faller inom ramen för känslig markanvändning. 1.2 Avgränsning Det aktuella undersökningsområdet berör växthusområdet i detaljplanområdets södra del. Området har markerats i figur 1 nedan. Figur 1. Plankarta för området. Aktuellt undersökningsområde har markerats med en röd streckad linje. Byggnader, installationer och idrottsanläggningar har inte omfattats av föreliggande utredning. 1(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

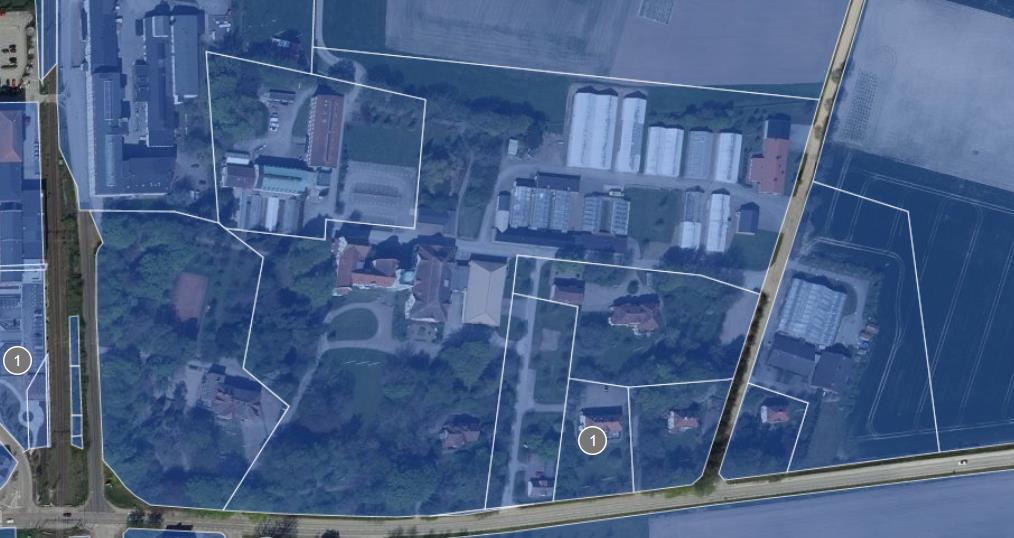

6 2 Allmänt om området Verksamheten inom det aktuella området är idag i stort sett oförändrad jämfört med den verksamhet som bedrivits historiskt. Inom det norra området pågår och ha så skett i över 100 år verksamhet som är inriktad på forskning och utveckling inom växtförädling och inom den södra delen av området (området som gränsar till Onsjövägen i söder) finns bostäder, kontor och utbildningsverksamhet. Området består idag av 8 fastigheter, Södra Svalöv 20:1, 5:9, 5:16,18:4, 9:18, 5:7, samt södra delen av Södra Svalöv 31:1 och södra delen av Södra Svalöv 18:5, enligt figur 2. Södra Svalöv 18:4 Södra Svalöv Södra Svalöv 31:1 20:1 Södra Svalöv 5:20 Södra Svalöv 18:5 Södra Svalöv 5:16 Figur 2. Fastighetsindelning, fastigheter inom område som i framtiden bedöms betecknas som markanvändning med känslig markanvändning (gul markering). Enligt Naturvårdsverket finns två markanvändningstyper (Naturvårdsverket 2009): Södra Svalöv 5:7 KM, Känslig Markanvändning. Markkvaliteten begränsar inte val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM, Mindre Känslig Markanvändning. Markkvaliteten begränsar val av markanvändning; till exempelvis kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid samt barn och äldre som vistas i området tillfälligt. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, till exempel kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas. 2(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

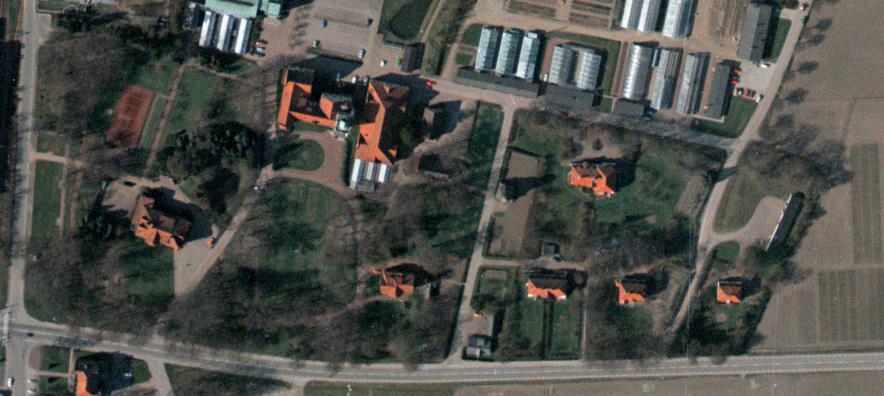

7 Det aktuella området omfattar markanvändning som faller inom typen känslig markanvändning. 3 Historik Vid den historiska inventeringen har flygfotografier från åren 1967, 1978 och 1999 köpts in från Lantmäteriet. Dessutom har äldre kartmaterial (källa Lantmäteriet) samt ritningar studerats och personer som arbetat länge i verksamheten har intervjuats. Mycket information angående byggnader och den verksamhet som har bedrivits i lokalerna kommer från en person som började arbeta i verksamheten 1964 och som fortfarande, som pensionär har vissa uppdrag inom området. Sveriges Utsädesförening grundades i Svalöv gick Svalöf AB och W Weibull AB samman och bildade företaget Svalöf Weibull AB. Området har enligt den historiska kartläggning som genomförts alltid haft vad som idag motsvarar känslig markanvändning (bostäder, trädgårdar och parkområde) med några undantag. I växtanstaltens huvudbyggnad uppförd 1910 har det varit kontor. Det har dessutom funnits en kvarn inom området och det finns ett mindre område inom de centrala delarna som troligen (enligt flygfoto från 1967 och plan från 1968) varit uppodlad (troligen försöksverksamhet) under växtskyddsanstaltens verksamhetsår (bland annat på talet). Det platser där annan verksamhet (verksamheterna som nämns ovan) har bedrivits har markerats i figur 3. Möllans placering framgår av figur 4. Figur 3. Flygfoto från 1967, området som omfattas av Känsliga markanvändning har markerats översiktligt i figuren (gul linje i ungefärlig ytterkant). Odlad mark har markerats med blå rastrering, kvarnen med en röd ring och huvudbyggnaden med röd rastrering. 3(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

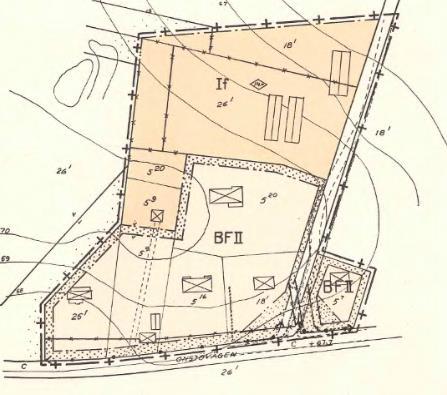

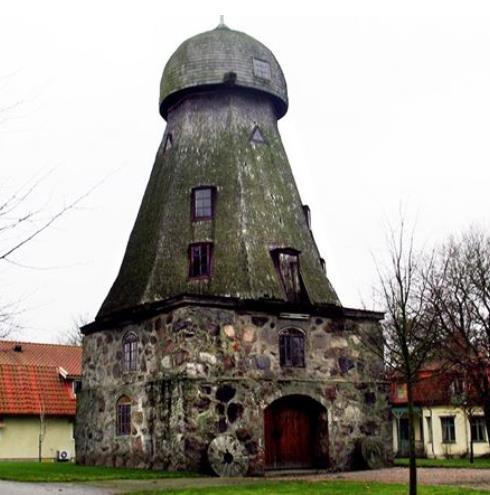

8 Mölla i drift ca (12) Figur 4. Stadsplan från Gulmarkerade ytor är kvartersområde för jordbruksvetenskapligt ändamål. Område med beteckning BF är kvartersområde för bostäder. Alla byggnader har troligen eldats med olja. En fastighet eldas med olja (cistern i källaren) än idag, övriga byggnader värms upp med fjärrvärme. Det finns inga uppgifter om nedgrävda tankar Södra Svalöv 20:1- Montessoirskola fd huvud Inom fastigheten har det varit kontor och park. Fastigheten hyser den första institutionsbyggnaden som stod färdig Ingen verksamhet som misstänks kan ha orsakat förorening av mark och grundvatten har identifierats. Fastigheten, liksom en del av Södra Svalöv 32:1, består av parken som går under beteckning Hjalmar Nilssons park. Parken anlades i början av förra seklet. Parken är delvis uppbyggd som ett arboretum där ca 260 olika arter av buskar och träd från hela världen finns representerade. I parken finns en tennisplan (Uppgifter från samrådshandling för detaljplan) Södra delen av Södra Svalöv 32:1-Huvudbyggnad, park Huvudbyggnaden uppfördes början av 1900-talet (huvudbyggnaden stod färdig 1908). På 1980-talet uppfördes en tillbyggnad där det har torkats oljeväxter. Området söder om huvudkontoret omfattas av Hjalmar Nilssons park, se Södra Svalöv 20:1 (avsnitt 3.3.1). repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

9 Under den fösta tiden hyste huvudkontoret även laboratorium Södra Svalöv 5:9 Idag finns inga byggnader på fastigheten förutom bostadsfastigheten Möllaregården vid Onsjövägen. Huset han en fasadbeklädnad av eternit. Tidigare stod på fastigheten en gammal mölla (uppförd ca 1850) som revs i början på 2010-talet. Möllan hade då inte varit i drift under en lång tidsperiod. Det finns uppgifter om att vingar och maskineri togs bort någon gång på 1930-talet (HD 2006). Möllan finns inte registrerad i Länsstyrelsen databas för MIFO-inventeringar (Viss 2016). Möllans läge framgår i figur 3 och 4 ovan. Figur 5. Möllan, idag är den riven och marken är gräsbesådd. 5(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

10 Betning av säd med kvicksilver har främst förekommit vid kvarnar, lantmannaföreningar och vid vissa gårdar. Betning har förekommit från slutet av 1800-talet till 1966 då kvicksilverbetningen förbjöds. Syftet med betningen var att svampsporer och svampmyceler inte skulle överleva i sädeskornets ytskikt. Före ca 1940 användes oorganiskt kvicksilver i betningsprocessen och år 1938 introducerades betningsmedlet Panogen som innehöll en organisk form av kvicksilver (metylkvicksilver) på marknaden. Om uppgifterna angående möllans avvecklingsår stämmer är det inte troligt att metylkvicksilver hanterats vid möllan. Figur 6. Flygfoto från 1978 där det framgår att den centrala delen av området har haft odlingsverksamhet Södra Svalöv 5:16, Humlegården Fd bostadsfastighet som även varit matsal. Byggnaden är underombyggnad /renovering för att bli ett boende för barn med särskilda behov. Inga misstänkt förorenande verksamheter på fasigheten Södra Svalöv 18:4 På fastigheten har det enbart funnits en bostad, med trädgård. Inga misstänkt förorenande verksamheter på fasigheten Södra Svalöv 5:20- Fruktträdgård, fd försöksodling Den västra delen av fastigheten Södra Svalöv 5:20 ingick tidigare i område som planlagts för jordbruksvetenskapligt ändamål, se figur 2. Inom den del av området som använts för bostadsändamål finns trädgårdar i anslutning till bostadsfastigheterna. I trädgården som tillhör fastigheten Södra Svalöv 5:20 finns en stor mängd äppelträd (idag minst 10 st), se figur 7. Enligt uppgift från tidigare anställda var antalet betydligt fler tidigare. 6(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

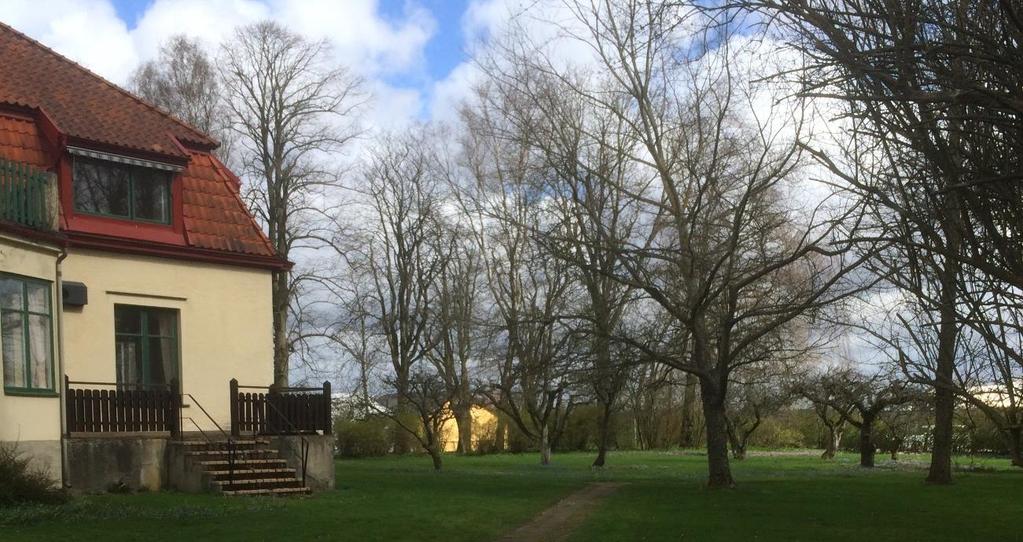

11 Figur 7. Fruktträdgård inom fastigheten Södra Svalöv 5:20 (fruktträd markerade med röd ring. Inom samma fastighet Södra Svalöv 5:20 finns även den byggnad som senast uppfördes inom området, kontoret som tillhör Jordbruksverkets utsädesenhet. Denna byggnad uppfördes ca 1995 och hyser fortfarande kontorsverksamhet. Byggnaden är uppförd inom det område som har haft odling för försöksverksamhet Södra Svalöv 5:7 På fastigheten har det enbart funnits en bostad, med trädgård. Inga misstänkt förorenande verksamheter på fasigheten Södra delen av Södra Svalöv 18:5 Inom den södra delen av fastigheten (som avses att omfattas av känslig markanvändning), öster om Södra Svalöv 5:7, längs Onsjövägen har det varit försöksodling. Detta framgår av flygfoto från 1967 (figur 2). 4 Omgivningsförhållanden 4.1 Geologi Enligt SGUs jordartskarta (SGU 2014) dominerar moränlera området omkring Svalöv tätort, men det finns enstaka mindre områden med silt och lera respektive sand. Öster om det aktuella området finns ett område med lera och silt. Enligt SGU, brunnsarkivet är det ca 5 m djupa jordlager i Torrlösa öster om området. 7(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

12 Vid undersökningstillfället noterades ett övre lager matjord ca 0-0,3 m u my. Matjorden underlagras av fyllnadsmassor bestående av stenig grusig sand som sträcker sig ner ca 1 m u my. I samlingsprov 1 och 2 påträffades tegel i detta lager. I samlingsprov 5 underlagrades matjorden i en av provgroparna av lera. 4.2 Hydrologi Närmaste ytvatten, Torrlösabäcken återfinns ca 1,1 km öster om det aktuella området. Bäcken mynnar i Braån norr om Teckomatorp. Norr och något nordöst om undersökningsområdet finns dock ett dikningsföretag (Heleneborgs dikningsföretag), vilket har funnits sedan Detta dikningsföretag avleder vatten till Svalövsbäcken ca 1 km väster om området. Området tillhör Saxåns huvudavrinningsområde. Växtförädlingsanstalten omfattas enligt vattenmyndigheten av två delavrinningsområden (det går en vattendelare genom området), se figur 8. Gränsen mellan avrinningsområdena bör bedömas som ungefärlig. Den del av växtförädlingsanstaltens område som omfattas av undersökningen slutar markant mot ost/nordost. Grundvattnets strömningsriktning antas därför vara ostlignordostlig. SMHI delavrinningsormåde Mynnar i Braån SMHI delavrinnings område Ovan Figur 8. Utdrag ur VISS. Karta som beskriver avrinningsområden i området. Det blåa strecket visar ungefärlig gräns mellan avrinningsområden. 4.3 Skyddsobjekt Det finns två vattenskyddsområden inom Svalöv tätort, ca 1,0 km väster respektive 1,2 km norr om växtförädlingsanläggningen (VISS 2014). 8(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

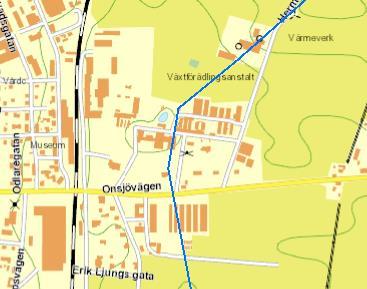

13 Det finns två brunnar för uttag av grundvatten inom växtskyddsanläggningens område, varav en ligger inom planområdet. Den brunn är som är belägen inom planområdet återfinns just norr om Onsjövägen, alltså inte inom växtskyddsområdet. Vattnet från denna brunn används endast för bevattning. Allt vatten som används för dricksvattenkonsumtion vid anläggningen är kommunalt vatten. Svenstorp-Bolshus fälads naturreservat som är det naturskyddade område som ligger närmast undersökningsområdet ligger ca 2,2 km nordöst om anläggningen. 5 Tidigare undersökningar Inga undersökningar har berört förekomst av bekämpningsmedel, metaller och PAH inom området. 6 Genomförande Området delades in i 5 delområden anpassade efter den historiska markanvändningen samt framtida markanvändning. Nedan följer en kort beskrivning av områdena: Parken: område som idag är park och skolgård. Huvudsak gräs med mindre skogsparti i de centrala delarna med mindre damm. Humlegården: fd bostad som är under renovering för att sedan bli boende för autistiska barn. Prover tagna på gräsmattan framför huset. Möllan: område där Möllan tidigare varit placerad, området har också fram till 1980-talet varit odlingsmark. Odlingen som bedrivits är enligt uppgift från anställd provodling av växter från laboratorieverksamheten. Äppelträdgården: bostadshus i söder och i de norra delarna äppelodling, idag står ett tiotal träd kvar men enligt uppgift från tidigare anställda har det funnits fler träd där tidigare. Åkern: östra delarna fortfarande åker och de västra är idag gräsmatta men har tidigare varit åkermark. Området som idag är beläget på åkern är med i detaljplanen som känslig markanvändning. Fältarbete utfördes den 18 april 2016, närvarande vid provtagningen var Emil Engvall och Anna Sorelius (Sweco) samt Bertil Thulin som arbetat vid växtförädlingsanstalten under lång tid. För samtliga områden uttogs samlingsprover genom 5-8 stickprov. Proverna togs på det ytliga jordlagret, 0-0,25 m under markytan, med hjälp av spade. Proven förvarades i diffusionstäta påsar i kylväska och skickades till ackrediterat laboratorium för analys. Samtliga prov analyserades för metall och PAH, de analyserna genomfördes av AlControl AB. Bekämpningsmedelsscreeningen genomfördes av Eurofins AB. För översikt av områdenas utbredning se figur 9. I området runt möllan där betningsmedel innehållande kvicksilver misstänktes ha använts togs fem prover enbart för analys av kvicksilver. Proverna togs där Möllan tidigare var 9(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

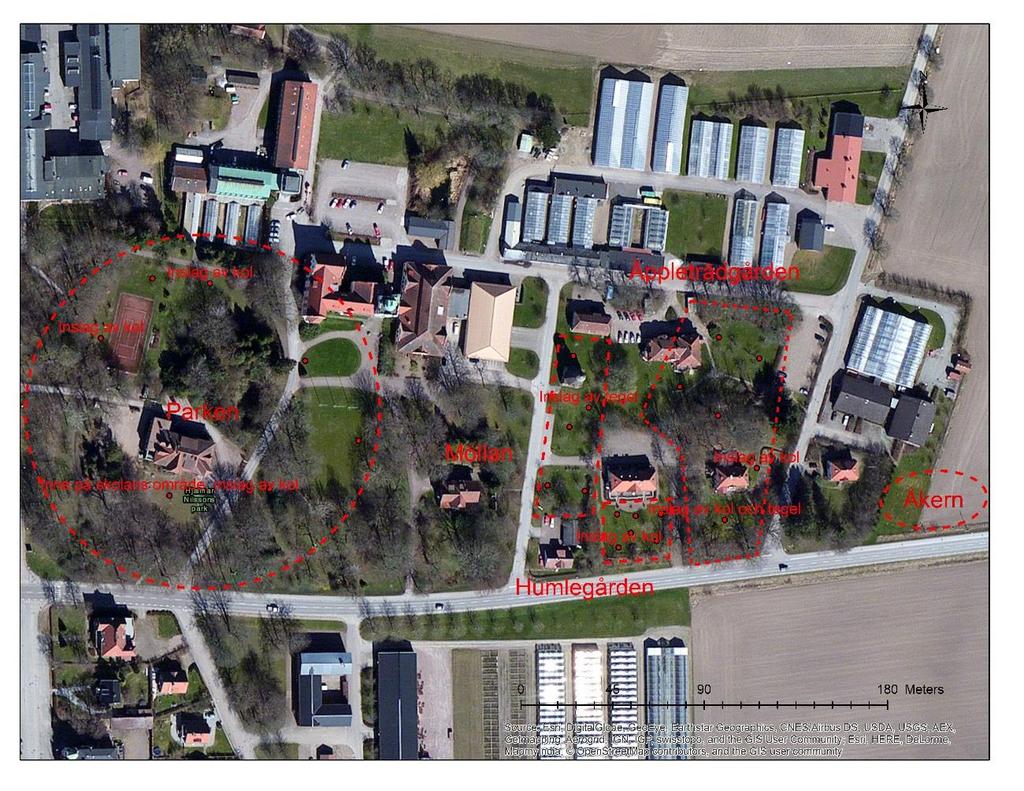

14 placerad samt nordost, nordväst, sydost och sydväst om Möllan. Dessa prov uttogs på liknande sätt som beskrivits ovan. Figur 9. Översikt av områdena, där stickproven är uttagna samt avvikande synintryck är markerat som punkter I kartan. 7 Resultat En sammanställning av resultaten presenteras i bilaga 1, nedan presenteras resultaten övergripande. Laboratorieprotokoll återfinns i bilaga 2. Kvicksilveranalyserna från området runt Möllan visar på er överskridande riktvärdet för mindre än ringa risk i samtliga provpunkter utom en (Nordväst om Möllan) Metallanalyserna visar er överskridande nivån för mindre än ringa risk för kadmium i samtliga områden och för bly i alla områden utom ett (Åkern). Kvicksilver överskred även det nivån för mindre än ringa risk i tre områden. Övriga metaller under aktuella jämförvärden. 10(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

15 PAH erna är låga, i tre områden (Parken, Humlegården, Möllan) överskred PAH-H nivån för mindre än ringa risk. PAH-L erna är under laboratoriets rapporteringsgräns och PAH-M erna är strax över rapporteringsgräns. Bekämpningsmedelsscreeningen där 325 ämnen analyseras visar inga er över laboratoriets rapporteringsgräns. 8 Slutsats och rekommendationer Det finns inga uppgifter om att det i någon större utsträckning ska ha företagits försöksodlingar inom den södra delen av Svalöv Weibulls område. Området har använts som kontor, det har under en lång tid funnits en större anlagd park inom området och inom området finns bostadshus med tillhörande trädgårdar och odlingar. Centralt inom området har det funnits en mölla. Det kan inte uteslutas att kvicksilverbetat utsäde har hanterats vid möllan men det finns genom de provtagningar som genomförts inga tecken på någon förorening i området. I anslutning till möllan har marken varit odlad. Då inga analysresultat visar er överskridande riktvärden för känslig markanvändning bedöms inga efterbehandlingsåtgärder behövas vidtas med avseende på bekämpningsmedel metaller eller PAH i ytliga jordlager. Skall massor från området återanvändas på annan fastighet krävs dock att ansvarig tillsynsmyndighet underrättas för de områden där er överskrider nivån för mindre än ringa risk. 11(12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

16 9 Referenser Kuylenstjerna Göran 2012 Artikel HD 2006 Artikel om möllan. Ruckel eller inte - möllan får inte rivas Länsstyrelsen i Hallands län 2012 PM daterad , d nr Umaerus Vilhelm 1988 Skogs- och lantbruksakademisk tidskrift 20: , 1988 Viss Information hämtad (12) repo001.docx RAPPORT KOMPLETTERANDE UTREDNING AV SÖDRA DELEN AV HJALMAR NILSSONS PARK ( KM-OMRÅDET ) SA p:\1237\ _kompl._utredning_inför_dp\000\19 original\km-området\ra docx

17 Jordprovtagning Svalöv Weibull, Lantmännen Fastigheter KM-området BILAGA 1 Uppdragsnummer: Provtagare: Emil Engvall & Anna Sorelius. Datum: Upprättad av: Emil Engvall. Datum: Jämförelse med Naturvårdsverkets generella riktvärden för känslig respektive mindre känslig markanvändning (KM och MKM), samt nivåer för mindre än ringa risk (Naturvårdsverket handbok 2010:1) Alla er i TS. Halter över respektive riktvärde är markerade med gult (KM), orange (MKM) samt grönt (nivåer för mindre än ringa risk) Metaller Provpunkt Djup Arsenik Barium Bly Kadmium Kobolt Koppar Krom Nickel Vanadin Zink Kvicksilver TS TS TS TS TS TS TS TS TS TS TS Riktvärde KM , ,25 Riktvärde MKM ,5 Nivå för mindre än ringa risk , ,1 Möllan SÖ ,24 Möllan SV ,17 Möllan NO ,2 Möllan NV ,059 Möllan C ,16 Äppelträdgården , ,26 5, ,063 Parken , ,37 5, ,14 Åkern , ,21 3, , ,038 Humlegården , ,33 5, ,12 Möllan , ,27 6, ,17 PAH Provpunkt Djup PAH-L PAH-M PAH-H TS TS TS Riktvärde KM Riktvärde MKM Nivå för mindre än ringa risk 0,6 2 0,5 Äppelträdgården <0.03 0,097 0,16 Parken <0.03 0,34 0,6 Åkern <0.03 0,23 0,31 Humlegården <0.03 0,35 0,63 Möllan <0.03 0,47 0,75

18 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Humlegården Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 77.0 ±7.70 % SS-EN ISO :2009 Arsenik, As 4.2 ±0.84 TS SS-EN ISO :2009 Barium, Ba 60 ±12 TS SS-EN ISO :2009 Bly, Pb 36 ±7.2 TS SS-EN ISO :2009 Kadmium, Cd 0.33 ±0.066 TS SS-EN ISO :2009 Kobolt, Co 5.3 ±1.1 TS SS-EN ISO :2009 Koppar, Cu 24 ±4.8 TS SS-EN ISO :2009 Krom, Cr 15 ±3.0 TS SS-EN ISO :2009 Nickel, Ni 11 ±2.2 TS SS-EN ISO :2009 Vanadin, V 22 ±4.4 TS SS-EN ISO :2009 Zink, Zn 83 ±21 TS SS-ISO :2004 Kvicksilver, Hg 0.12 ±0.030 TS GC-MS, egen metod Acenaften <0.03 ± TS GC-MS, egen metod Acenaftylen <0.03 ± TS GC-MS, egen metod Naftalen <0.03 ± TS Beräknad PAH-L,summa <0.03 TS GC-MS, egen metod Antracen <0.03 ± TS GC-MS, egen metod Fenantren ± TS GC-MS, egen metod Fluoranten 0.15 ±0.030 TS GC-MS, egen metod Fluoren <0.03 ± TS GC-MS, egen metod Pyren 0.15 ±0.030 TS Beräknad PAH-M,summa 0.35 TS GC-MS, egen metod Benso(a)antracen ±0.015 TS GC-MS, egen metod Benso(a)pyren 0.11 ±0.022 TS GC-MS, egen metod Benso(b)fluoranten 0.14 ±0.028 TS GC-MS, egen metod Benso(k)fluoranten ±0.010 TS GC-MS, egen metod Benso(ghi)perylen ±0.019 TS GC-MS, egen metod Chrysen/Trifenylen ±0.017 TS GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

19 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Humlegården Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.015 TS Beräknad PAH-H,summa 0.63 TS Beräknad PAH,summa cancerogena 0.54 TS Beräknad PAH,summa övriga 0.44 TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

20 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Åkern Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.3 ±8.43 % SS-EN ISO :2009 Arsenik, As 3.7 ±0.75 TS SS-EN ISO :2009 Barium, Ba 50 ±10 TS SS-EN ISO :2009 Bly, Pb 18 ±3.6 TS SS-EN ISO :2009 Kadmium, Cd 0.21 ±0.060 TS SS-EN ISO :2009 Kobolt, Co 3.5 ±0.70 TS SS-EN ISO :2009 Koppar, Cu 13 ±2.6 TS SS-EN ISO :2009 Krom, Cr 11 ±2.2 TS SS-EN ISO :2009 Nickel, Ni 7.3 ±1.5 TS SS-EN ISO :2009 Vanadin, V 19 ±3.8 TS SS-EN ISO :2009 Zink, Zn 41 ±10 TS SS-ISO :2004 Kvicksilver, Hg ±0.010 TS GC-MS, egen metod Acenaften <0.03 ± TS GC-MS, egen metod Acenaftylen <0.03 ± TS GC-MS, egen metod Naftalen <0.03 ± TS Beräknad PAH-L,summa <0.03 TS GC-MS, egen metod Antracen <0.03 ± TS GC-MS, egen metod Fenantren ± TS GC-MS, egen metod Fluoranten 0.10 ±0.020 TS GC-MS, egen metod Fluoren <0.03 ± TS GC-MS, egen metod Pyren ±0.019 TS Beräknad PAH-M,summa 0.23 TS GC-MS, egen metod Benso(a)antracen ± TS GC-MS, egen metod Benso(a)pyren ±0.011 TS GC-MS, egen metod Benso(b)fluoranten ±0.017 TS GC-MS, egen metod Benso(k)fluoranten <0.03 ± TS GC-MS, egen metod Benso(ghi)perylen ± TS GC-MS, egen metod Chrysen/Trifenylen ±0.010 TS GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

21 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Åkern Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Indeno(1,2,3-cd)pyren ± TS Beräknad PAH-H,summa 0.31 TS Beräknad PAH,summa cancerogena 0.26 TS Beräknad PAH,summa övriga <0.3 TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

22 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Parken Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 77.8 ±7.78 % SS-EN ISO :2009 Arsenik, As 5.3 ±1.1 TS SS-EN ISO :2009 Barium, Ba 73 ±15 TS SS-EN ISO :2009 Bly, Pb 28 ±5.6 TS SS-EN ISO :2009 Kadmium, Cd 0.37 ±0.074 TS SS-EN ISO :2009 Kobolt, Co 5.7 ±1.1 TS SS-EN ISO :2009 Koppar, Cu 17 ±3.4 TS SS-EN ISO :2009 Krom, Cr 16 ±3.2 TS SS-EN ISO :2009 Nickel, Ni 10 ±2.0 TS SS-EN ISO :2009 Vanadin, V 25 ±5.0 TS SS-EN ISO :2009 Zink, Zn 87 ±22 TS SS-ISO :2004 Kvicksilver, Hg 0.14 ±0.035 TS GC-MS, egen metod Acenaften <0.03 ± TS GC-MS, egen metod Acenaftylen <0.03 ± TS GC-MS, egen metod Naftalen <0.03 ± TS Beräknad PAH-L,summa <0.03 TS GC-MS, egen metod Antracen <0.03 ± TS GC-MS, egen metod Fenantren <0.03 ± TS GC-MS, egen metod Fluoranten 0.17 ±0.034 TS GC-MS, egen metod Fluoren <0.03 ± TS GC-MS, egen metod Pyren 0.17 ±0.034 TS Beräknad PAH-M,summa 0.34 TS GC-MS, egen metod Benso(a)antracen ±0.015 TS GC-MS, egen metod Benso(a)pyren 0.10 ±0.020 TS GC-MS, egen metod Benso(b)fluoranten 0.13 ±0.026 TS GC-MS, egen metod Benso(k)fluoranten ± TS GC-MS, egen metod Benso(ghi)perylen ±0.018 TS GC-MS, egen metod Chrysen/Trifenylen ±0.017 TS GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

23 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Parken Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.015 TS Beräknad PAH-H,summa 0.60 TS Beräknad PAH,summa cancerogena 0.51 TS Beräknad PAH,summa övriga 0.43 TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

24 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Äppelträdgården Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 77.3 ±7.73 % SS-EN ISO :2009 Arsenik, As 6.6 ±1.3 TS SS-EN ISO :2009 Barium, Ba 58 ±12 TS SS-EN ISO :2009 Bly, Pb 31 ±6.2 TS SS-EN ISO :2009 Kadmium, Cd 0.26 ±0.060 TS SS-EN ISO :2009 Kobolt, Co 5.2 ±1.0 TS SS-EN ISO :2009 Koppar, Cu 26 ±5.2 TS SS-EN ISO :2009 Krom, Cr 17 ±3.4 TS SS-EN ISO :2009 Nickel, Ni 10 ±2.0 TS SS-EN ISO :2009 Vanadin, V 24 ±4.8 TS SS-EN ISO :2009 Zink, Zn 67 ±17 TS SS-ISO :2004 Kvicksilver, Hg ±0.016 TS GC-MS, egen metod Acenaften <0.03 ± TS GC-MS, egen metod Acenaftylen <0.03 ± TS GC-MS, egen metod Naftalen <0.03 ± TS Beräknad PAH-L,summa <0.03 TS GC-MS, egen metod Antracen <0.03 ± TS GC-MS, egen metod Fenantren <0.03 ± TS GC-MS, egen metod Fluoranten ±0.019 TS GC-MS, egen metod Fluoren <0.03 ± TS GC-MS, egen metod Pyren <0.03 ± TS Beräknad PAH-M,summa TS GC-MS, egen metod Benso(a)antracen ± TS GC-MS, egen metod Benso(a)pyren <0.03 ± TS GC-MS, egen metod Benso(b)fluoranten ±0.011 TS GC-MS, egen metod Benso(k)fluoranten <0.03 ± TS GC-MS, egen metod Benso(ghi)perylen ± TS GC-MS, egen metod Chrysen/Trifenylen ± TS GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

25 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Äppelträdgården Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Indeno(1,2,3-cd)pyren <0.03 ± TS Beräknad PAH-H,summa 0.16 TS Beräknad PAH,summa cancerogena <0.2 TS Beräknad PAH,summa övriga <0.3 TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

26 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Möllan Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 74.0 ±7.40 % SS-EN ISO :2009 Arsenik, As 4.5 ±0.90 TS SS-EN ISO :2009 Barium, Ba 61 ±12 TS SS-EN ISO :2009 Bly, Pb 24 ±4.8 TS SS-EN ISO :2009 Kadmium, Cd 0.27 ±0.060 TS SS-EN ISO :2009 Kobolt, Co 6.1 ±1.2 TS SS-EN ISO :2009 Koppar, Cu 23 ±4.6 TS SS-EN ISO :2009 Krom, Cr 15 ±3.0 TS SS-EN ISO :2009 Nickel, Ni 11 ±2.2 TS SS-EN ISO :2009 Vanadin, V 22 ±4.4 TS SS-EN ISO :2009 Zink, Zn 90 ±23 TS SS-ISO :2004 Kvicksilver, Hg 0.17 ±0.043 TS GC-MS, egen metod Acenaften <0.03 ± TS GC-MS, egen metod Acenaftylen <0.03 ± TS GC-MS, egen metod Naftalen <0.03 ± TS Beräknad PAH-L,summa <0.03 TS GC-MS, egen metod Antracen <0.03 ± TS GC-MS, egen metod Fenantren ±0.010 TS GC-MS, egen metod Fluoranten 0.22 ±0.044 TS GC-MS, egen metod Fluoren <0.03 ± TS GC-MS, egen metod Pyren 0.20 ±0.040 TS Beräknad PAH-M,summa 0.47 TS GC-MS, egen metod Benso(a)antracen ±0.015 TS GC-MS, egen metod Benso(a)pyren 0.13 ±0.026 TS GC-MS, egen metod Benso(b)fluoranten 0.18 ±0.036 TS GC-MS, egen metod Benso(k)fluoranten ±0.011 TS GC-MS, egen metod Benso(ghi)perylen 0.11 ±0.022 TS GC-MS, egen metod Chrysen/Trifenylen 0.10 ±0.020 TS GC-MS, egen metod Dibenso(a,h)antracen <0.03 ± TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

27 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Möllan Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GC-MS, egen metod Indeno(1,2,3-cd)pyren ±0.018 TS Beräknad PAH-H,summa 0.75 TS Beräknad PAH,summa cancerogena 0.64 TS Beräknad PAH,summa övriga 0.58 TS Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

28 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Möllan C Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 82.9 ±8.29 % SS-ISO :2004 Kvicksilver, Hg 0.16 ±0.040 TS Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

29 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Möllan NV Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 84.2 ±8.42 % SS-ISO :2004 Kvicksilver, Hg ±0.015 TS Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

30 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Möllan NO Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 76.7 ±7.67 % SS-ISO :2004 Kvicksilver, Hg 0.20 ±0.050 TS Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

31 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Möllan SV Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 72.5 ±7.25 % SS-ISO :2004 Kvicksilver, Hg 0.17 ±0.043 TS Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

32 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare SWECO Environment AB Kungsgatan HELSINGBORG Sida 1 (1) Avser Projekt Projekt : Konsult/ProjNr : Emil Engvall Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Möllan SÖ Provtagningsdjup : m Provtagare : Emil Engvall Ankomstdatum : Ankomsttidpunkt : 2310 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 73.4 ±7.34 % SS-ISO :2004 Kvicksilver, Hg 0.24 ±0.060 TS Analys av metaller: provet är uppslutet med kungsvatten (återloppskokning) - SS-EN Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

33 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Sweco Environment AB Emil Engvall Kungsgatan Helsingborg AR-16-SL Í%R%^ÂÂÄ7f"Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Emil Engvall Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Parken Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 79.0 % 5% SS-EN 12880:2000 b) Abamectin Acefate Acetamiprid Acibenzolar-S-methyl Aclonifen Acrinathrin Aldicarb Aldicarb sulfone Aldicarb sulfoxide Aldrin <0.026 Aminocarb Anilazine <0.26 Aspon Atrazine Atrazine-desethyl Atrazine-desisopropyl Azinphos-ethyl Azinphos-methyl insända provet. Sida 1 av 20

34 AR-16-SL Í%R%^ÂÂÄ7f"Î Azoxystrobin Benalaxyl Bendiocarb Bentazone <0.64 Bifenthrin Binapacryl <0.38 Biphenyl <0.13 Bitertanol Boscalid Bromophos (methyl) Bromophos-ethyl Bromopropylate <0.026 Bupirimate Buprofezin Butocarboxim Butocarboxim-sulfoxide Butoxycarboxim Butralin Cadusafos Captafol <0.038 Captan Carbaryl Carbendazim Carbofuran Carbophenothion Carbosulfan Carfentrazone-ethyl Chinomethionat Chlorbromuron insända provet. Sida 2 av 20

35 AR-16-SL Í%R%^ÂÂÄ7f"Î Chlordane-alpha Chlordane-gamma Chlordimeform <0.13 Chlorfenson Chlorfenvinphos Chlormephos <0.026 Chlorobenzilate Chloropropylate Chlorothalonil <0.026 Chlorpropham Chlorpyrifos-ethyl Chlorpyrifos-methyl Chlorpyrifos-O-analogue Chlorthal-dimethyl <0.026 Chlozolinate Clofentezine Clomazone Clothianidin Coumaphos Cyanazine Cyanofenphos Cyanophos Cyazofamid Cyfluthrin <0.13 Cyfluthrin, beta- <0.13 Cyhalothrin, lambda- Cypermethrin Cyproconazole Cyprodinil <0.026 insända provet. Sida 3 av 20

36 AR-16-SL Í%R%^ÂÂÄ7f"Î Danifos DDD, p,p - DDD-o,p <0.026 DDE, p,p - DDE-o,p <0.026 DDT, o,p - DDT, p,p - Deltamethrin Demeton-S Demeton-S-methyl Demeton-S-methyl-sulfone Desmetryn Dialifos Diazinon Dichlobenil Dichlofluanid Dichlorvos Dicloran Dicloranilin, 3,5- <0.64 Dicofol, p,p Dicrotophos Dieldrin Diethofencarb Difenoconazole Dimethoate Dimethomorph Dinobuton <0.13 Dinoseb <0.051 Dinoterb <0.13 insända provet. Sida 4 av 20

37 AR-16-SL Í%R%^ÂÂÄ7f"Î Dioxathion Diphenamid Diphenylamine <0.13 Disulfoton Disulfoton sulfone Ditalimphos DNOC <0.26 Endosulfan-alpha Endosulfan-beta <0.026 Endosulfan-sulfate <0.026 Endrin <0.026 EPN <0.076 Epoxiconazole Esfenvalerate <0.13 Ethiofencarb Ethiofencarb-sulfone Ethiofencarb-sulfoxide Ethion Ethofumesate Ethoprophos Etofenprox Etrimfos Famoxadone Fenamiphos Fenamiphos sulfone Fenamiphos sulfoxide Fenarimol Fenazaquin Fenbuconazole insända provet. Sida 5 av 20
