RAPPORT. Kompletterande utredning av norra delen av Hjalmar Nilssons park ( MKMområdet ) W. WEIBULL AB SWECO ENVIRONMENT AB HBG MILJÖ OCH ARBETSMILJÖ

Transkript

1 W. WEIBULL AB Kompletterande utredning av norra delen av Hjalmar Nilssons park ( MKMområdet ) UPPDRAGSNUMMER Aktuellt undersökningsområde har markerats med en röd streckad linje. SWECO ENVIRONMENT AB HBG MILJÖ OCH ARBETSMILJÖ [COMPANY] ANNA SORELIUS ÅSA RASMUSSON

2

3 Innehållsförteckning SAMMANFATTNING 2 1 Inledning Syfte Avgränsning 3 2 Historik och befintlig verksamhet 3 3 Omgivningsförhållanden Geologi Hydrologi Skyddsobjekt 6 4 Tidigare undersökningar 6 5 Genomförande Provtagningsplan Provgropsgrävning 8 6 Resultat 10 7 Förenklad riskbedömning 11 8 Diskussion Rekommendationer 12 9 Referenser 13 Bilagor 1. Fotobilaga 2. Tabell sammanställning av resultat inkl. jämförvärden 3. Analysprotokoll 1(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

4 SAMMANFATTNING Sweco Environment har på uppdrag av Lantmännen Fastigheter AB genomfört kompletterande provtagning och analys av jord inom det område där Lantmännen Lantbruk (fs Svalöv Weibull) bedriver växtförädling. Området bedöms vara ett område med mindre känslig markanvändning (MKM) enligt Naturvårdsverkets definition. Totalt har 6 jordprover (samlingsprover) från ytliga mullhaltiga jordlager från 6 delområden analyserats med avseende på bekämpningsmedel (screening av opolära och semipolära samt polära bekämpningsmedel), metaller och PAH. Analyserna visar att bekämpningsmedel påvisas i ytlig jord utanför växthusen endast i ett fall och inom detta område har troligen försöksodling företagits på 1960 och 70-talet. Inga halter över riktvärdet för MKM påvisas i något prov. Halterna bedöms generellt som låga (under riktvärdet för känslig markanvändning (KM) i alla prov utom ett, delområde 5 där DDT påvisas över riktvärde för KM)) för området. Föroreningar som tidigare påvisats (Swecos undersökning 2014) bedöms vara avgränsad i plan och med gällande markanvändning bedömning inga ytterligare undersökningar av jord eller efterbehandling av jord vara nödvändig. 2(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

5 1 Inledning Sweco Environment har på uppdrag av Lantmännen Fastigheter AB genomfört kompletterande provtagning och analys av jord inom den del av fd Svalöv Weibulls växtförädlingsanstalt som även i fortsättningen avses användas för verksamhet inom växtförädling. Provtagningen föregicks av ett möte med Söderåsens miljöförbund avseende tidigare konstaterade föroreningar, eventuella krav med hänvisning till den nya detaljplanen samt de kompletterande provtagningarnas omfattning. 1.1 Syfte Syftet med den kompletterande undersökningen har varit att avgränsa de föroreningar som påvisats i anslutning till befintliga och avvecklade växthus genom analys av ytlig jord från ytor utanför befintliga växthus. 1.2 Avgränsning Det aktuella undersökningsområdet berör växthusområdet i detaljplanområdets nordöstra del. Området har markerats i figur 1 nedan. Figur 1. Plankarta för området. Aktuellt undersökningsområde har markerats med en röd streckad linje. 2 Historik och befintlig verksamhet Sveriges Utsädesförening grundades i Svalöv Av Utsädesföreningen avknoppades ett bolag som skulle stå för försäljningen av de produkter som togs fram, Allmänna 3(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

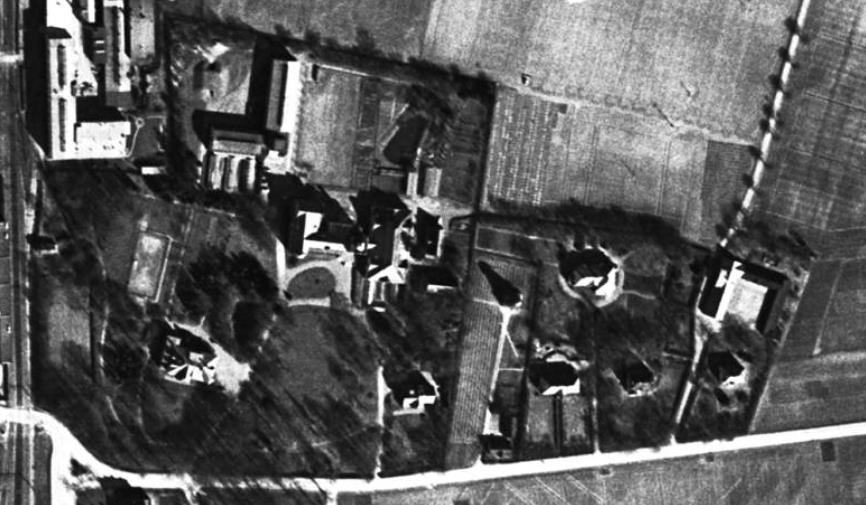

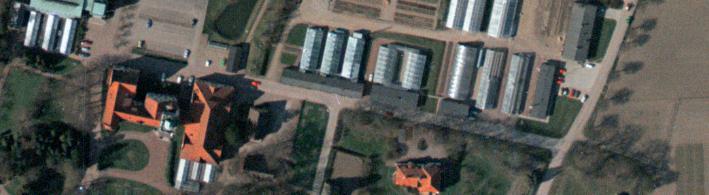

6 Svenska Utsädes AB. Dessa bolag slogs 1980 samman till Svalöf AB gick Svalöf AB och W Weibull AB samman och bildade företaget Svalöf Weibull AB bytte Svalöf Weibull AB namn till Lantmännen SW Seed AB som idag ingår i koncernen Lantmännen Lantbruk. Försöksodlingar har funnits både på friland (se figur 2) och i växthus. De första växthusen upprättades i anslutning till Cereallaboratoriet (se figur 2), troligen i början av 1950-talet och dessa finns kvar än idag. Cereallaboratoriet Damm Växthus Figur 2. Flygbild från senare hälften av 1950-talet (exakt årtal är inte känt). Möjliga försöksodlingar på friland inom aktuellt område har markerats med rosa rastrering (flygbild från Eniro). I området öster om dammen uppfördes på 1960-talet resistenslaboratoriet och i anslutning till detta även ett antal växthus, se figur 3. Under årtionden som följde uppfördes ytterligare växthus öster om dessa. Bågväxthus (rivet) Figur 3. Växthus och laboratorium uppförda i början av 1960-talet (markerade med ring i figuren), flygbild från I början av 2000-talet uppfördes ytterligare växthus i områdets norra del, se figur 4. 4(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

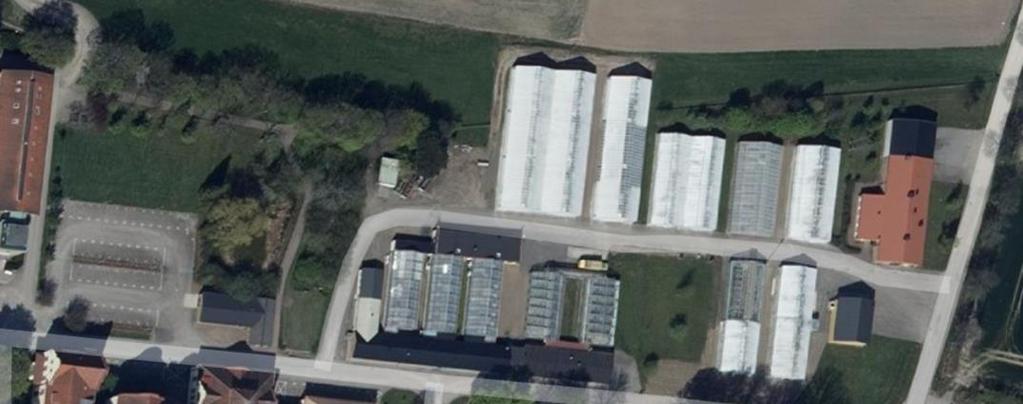

7 Växthus uppförda på 2000-talet, 3 st. Växthus uppfört på 1990-talet Figur 4. Flygfoto som beskriver befintliga växthus. Hela norra området bedöms omfattas av verksamhet som enligt Naturvårdsverkets definition räknas som mindre känslig markanvändning (MKM). 3 Omgivningsförhållanden 3.1 Geologi Enligt SGUs jordartskarta (SGU 2014) dominerar moränlera området omkring Svalöv tätort, men det finns enstaka mindre områden med silt och lera respektive sand. Öster om det aktuella området finns ett område med lera och silt. Enligt SGU, brunnsarkivet är det ca 5 m djupa jordlager i Torrlösa öster om området. Vid undersökningstillfället noterades ett övre lager matjord ca 0-0,3 m u my. Matjorden underlagras av fyllnadsmassor bestående av stenig grusig sand som sträcker sig ner ca 1 m u my. I samlingsprov 1 och 2 påträffades tegel i detta lager. I samlingsprov 5 underlagrades matjorden i en av provgroparna av lera. 3.2 Hydrologi Närmaste ytvatten, Torrlösabäcken återfinns ca 1,1 km öster om det aktuella området. Bäcken mynnar i Braån norr om Teckomatorp. Norr och något nordöst om undersökningsområdet finns dock ett dikningsföretag (Heleneborgs dikningsföretag), vilket har funnits sedan Detta dikningsföretag avleder vatten till Svalövsbäcken ca 1 km väster om området. Området tillhör Saxåns huvudavrinningsområde. Växtförädlingsanstalten omfattas enligt vattenmyndigheten av två delavrinningsområden (det går en vattendelare genom området), se figur 5. Gränsen mellan avrinningsområdena bör bedömas som ungefärlig. Den del av växtförädlingsanstaltens område som omfattas av undersökningen slutar markant mot ost/nordost. Grundvattnets strömningsriktning antas därför vara ostlignordostlig. 5(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

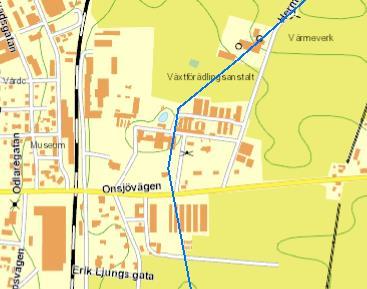

8 SMHI delavrinningsormåde Mynnar i Braån SMHI delavrinnings område Ovan Figur 5. Utdrag ur VISS. Karta som beskriver avrinningsområden i området. Det blåa strecket visar ungefärlig gräns mellan avrinningsområden. 3.3 Skyddsobjekt Det finns två vattenskyddsområden inom Svalöv tätort, ca 1,0 km väster respektive 1,2 km norr om växtförädlingsanläggningen (VISS 2014). Det finns två brunnar för uttag av grundvatten inom växtskyddsanläggningens område, varav en ligger inom planområdet. Den brunn är som är belägen inom planområdet återfinns just norr om Onsjövägen, alltså inte inom växtskyddsområdet. Vattnet från denna brunn används endast för bevattning. Allt vatten som används för dricksvattenkonsumtion vid anläggningen är kommunalt vatten. Svenstorp-Bolshus fälads naturreservat som är det naturskyddade område som ligger närmast undersökningsområdet ligger ca 2,2 km nordöst om anläggningen. 4 Tidigare undersökningar 2014 genomförde Sweco en översiktlig undersökning av växthusområdet (Sweco 2014). I undersökningen ingick provtagning och analys av jordprover från delområden där växthus varit placerade samt analys av två grundvattenprov (se figur 6). 6(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

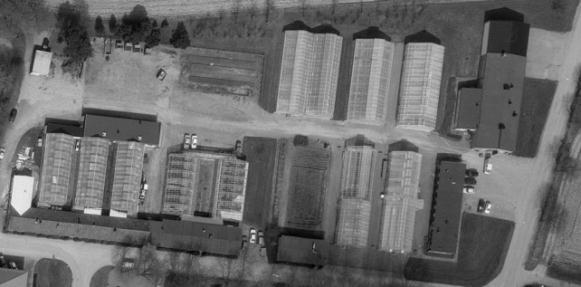

9 Skruvborrprovtagning med grundvattenrör Växthuset Torna Fd Bågväxthuset Figur 6. Provtagningspunkter/områden Bakgrund: flygbild från 1999 (ursprung: Lantmäteriet) I samlingsprovet (jord) från fd bågväxthuset (idag en gräsyta) påvisades DDD, DDE av DDT samt två typer av endosulfan. Halterna var dock lägre än naturvårdsverkets (nya) generella riktvärden för MKM (Naturvårdsverket 2006). I samlingsprovet från växthuset Torna detekteras följande ämnen (utdrag ur rapporten från 2014 (Sweco 2014)): Azoxystrobin Fungicid En av produktnamnen är Amistar, en fungicid från Syngenta. Den används i spannmål, speciellt i vete. Cypermethrin Insekticid Substansen ingår i preparat som är godkända för användning (enligt Kemi, bekämpningsmedelsregistret) Imidacloprid Insekticid Imidakloprid har använts i växthus på raps under flera år. Den verksamma substansen tillhör gruppen neonikotinoider som har förekommit i debatten i samband med bidöd. Neonikotinoider är i stort sätt förbuden att användas i EU sedan Substansen ingår i Kemikalieinspektionens generella medgivande för försök för forskning och utveckling. Använd mängd rapporteras årligen enligt bestämmelserna i 15 kap KIFS 1998:8. Tetradifon Insekticid Det finns enligt Kemis bekämpningsmedelsregister inte något godkänt preparat innehållande detta ämne. Området geologi och historik har utförligt beskrivits i föregående undersökning (Sweco 2014). 7(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

10 5 Genomförande 5.1 Provtagningsplan Provtagningsplanen har kommunicerats med Söderåsens miljöförbund (Lars Olov Strand), e-post , inga synpunkter på upplägget har framställts. Jord togs ut som samlingsprov från fem delområden. Varje samlingsprov bestod av jord från 2-3 provgropar. För analys av bekämpningsmedel i jord har ett omfattande screeningpaket använts (Eurofins screening av semipolära och opolära bekämpningsmedel, totalt 325 st). För att även uppmärksamma polära bekämpningsmedel (varav ett, mekoprop påvisades i grundvattnet i tidigare undersökning) har även dessa ämnen (t ex fenoxisyror) analyserats. 5.2 Provgropsgrävning Den första provtagningen genomfördes den 29 juni 2016, medverkande vid provtagningen var Emil Engvall, Sweco, och Fredrik Thulin, JTF Markentreprenad. Prover uttogs som samlingsprov, där jord från 2-3 provgropar från varje delområde slogs ihop till ett samlingsprov (SP) bestående av, se figur 7 för områdenas indelning och bilaga 1 för fotografier från undersökningen. Delprov uttogs i provgropar, ca 1 m djupa, prov uttogs efter jordlagerföljd, dock max 0,5 m. Prov uttogs med spade i diffusionstäta påsar, förvarades i kylväska för vidare transport till laboratorium. Prov som inte skickades till laboratorium har sparats i kyl. 8(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

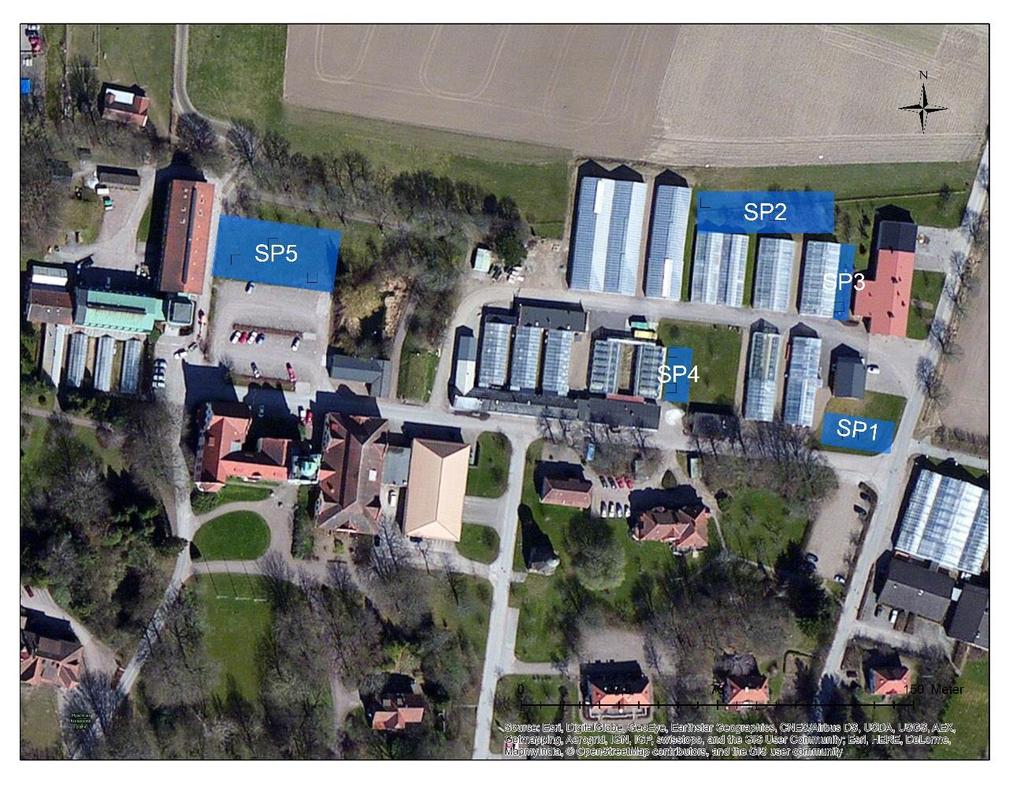

11 Figur 7. Översikt av områden där samlingsprov har tagits ut. Jordlagren i området bestod av ett övre lager matjord ca 0-0,3 m u my. Matjorden underlagras av fyllnadsmassor bestående av stenig grusig sand som sträcker sig ner ca 1 m u my. I samlingsprov 1 och 2 påträffades tegel i detta lager. I samlingsprov 5 underlagrades matjorden i en av provpunkterna av lera. Efter avslutat fältarbete skickades proverna tagna i matjorden till analys med avseende på metaller, PAH samt bekämpningsmedel (screening polära och opolära ämnen, inklusive fenoxisyror). Laboratorieanalyser genomfördes av AlControl (metaller och PAH) och Eurofins AB (screening bekämpningsmedel). Provgropar, 3 st grävdes även i anslutning till Möllegården, se figur 8. Groparna placerades 1-2 m från växthuset inom de gräsytor som finns tillgängliga för provtagning. Vid grävningen togs samlingsprover 0-0,3 m sant 0,3-0,6 m. Jordlagren bestod av sandiga fyllnadsmassor anläggningssand. Växthusen är placerade uppskattningsvis 1,5 m ovan markytan öster och norr på fyllnadsmassor. I en av provpunkterna påträffades även fyllnadsmaterial som dominerades av lera (på nivån 0,5 m under markytan) 9(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

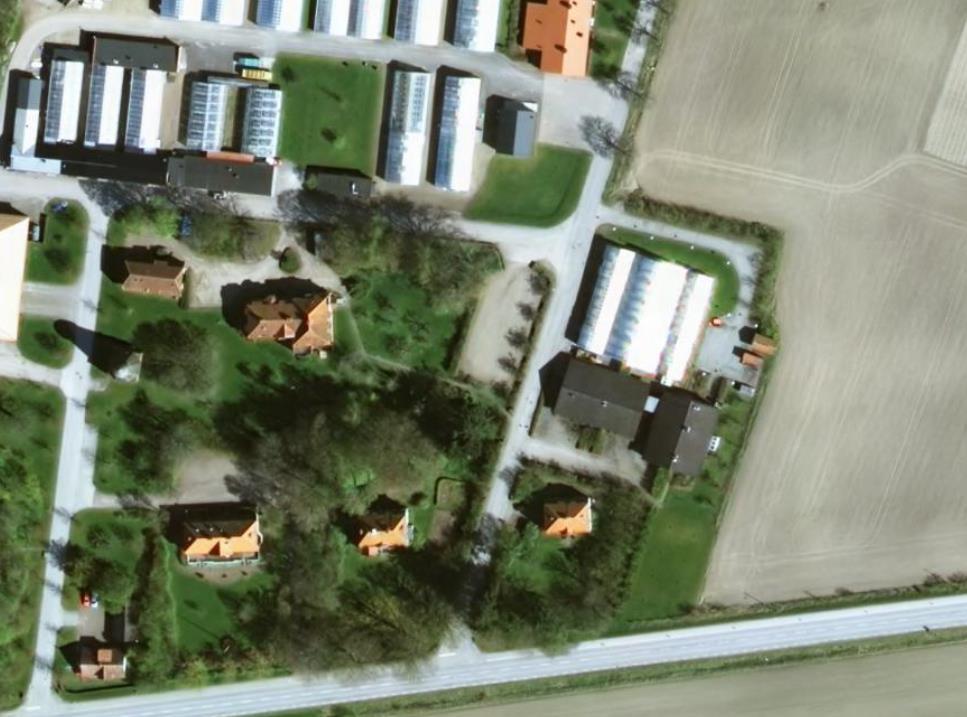

12 SP6 Figur 8. Översikt av området öster om Herman Ehles väg (Möllegården) där samlingsprov har tagits ut. 6 Resultat Resultaten för de 6 analyserna redovisas sammanställda och jämförda med Naturvårdsverkets generella riktvärden för förorenad mark (justerade 2016) i bilaga 2. Om det i framtiden eventuellt uppstår överskottsmassor ( t ex förschakt av ledningar etc) kan det vara värdefullt att jämföra halterna även med Naturvårdsverkets haltkriterier för mindre än ringa risk varvid även dessa jämförvärden har angivits i sammanställningen i bilaga 2. Endast de bekämpningsmedel som påvisats (halt över laboratoriets rapporteringsgräns har angivits i sammanställningen). Samtliga analysprotokoll återfinns i sin helhet i bilaga 3. Metallhalterna bedöms generellt som låga, påvisade halter överskrider ej riktvärdet för KM eller MKM. I fyra av sex provpunkter påvisas kadmium i halter över MRR. I SP1 och SP3 påvisas kvicksilver över MRR, i SP2 och SP5 påvisas bly över MRR. Halterna PAH är låga, samtliga analysresultat är under riktvärdet för MKM och KM. I SP2 och SP4 är PAH-H över nivån för mindre än ringa risk. 10(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

13 Bekämpningsmedel, i screeninganalysen ingår över 300 olika bekämpningsmedel, resultaten visar att endast DDD, DDE och DDT påvisats i halter över laboratoriets rapporteringsgräns. DDD och DDT påvisas endast i SP5, där är halter DDD strax över rapporteringsgräns och halterna DDT över riktvärdet för KM. DDE påvisas strax över rapporteringsgräns i SP2, SP3 samt SP5. I SP1 och SP4 påvisas inga bekämpningsmedel över laboratoriets rapporteringsgräns. 7 Förenklad riskbedömning Samtliga halter av analyserade ämnen understiger Naturvårdsverkets riktvärden för Mindre Känslig markanvändning (MKM) med god marginal. Analysmetoden med antal analyserade ämnen bedöms som ambitiös. Undersökningen visar inga tecken på att ytlig jord (det jordlager där risken för förekomst av bekämpningsmedel bedöms som störst) generellt är påverkad av den verksamhet som bedrivits i växthusen. Flera stickprov har tagits i anslutning till växthusen utan att bekämpningsmedel, metaller och PAH påvisats i halter över aktuellt riktvärde. Med hänvisning till genomförd undersökning av jordlager och befintlig markanvändning bedöms det inte finnas några risker för människa eller miljö. I tidigare utredning har det dock konstaterats att föroreningshalterna i grundvatten överskrider Livsmedelsverkets riktvärden för dricksvatten. 8 Diskussion Inom delområde 5 påvisades DDT. Inom detta delområde har det troligtvis förekommit odling på talet, flygbilderna är svårtolkade men det finns konstruktioner inom delområdet som kan tolkas som odlingslådor eller mindre odlingstält, se figur 8. Detta kan förklara den förekomst av bekämpningsmedel som konstaterats i undersökningen. 11(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

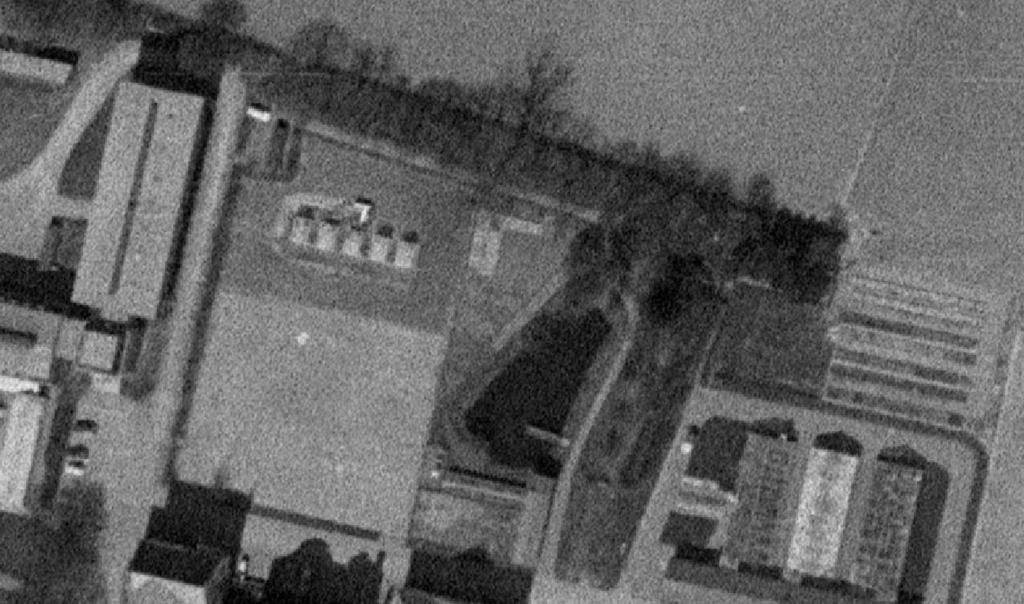

14 Figur 9. Delområde 5, flygbild från Tidigare påvisad förekomst av mekoprop, i ett av två grundvattenprov, har inte kunnat härledas till någon källa inom den del av området som inte berörs av odling i växthus. Mekoprop detekterades inte i något jordprov. Enligt Kemikalieinspektionen användes mekoprop mot ogräs i stråsäd samt gräs- och betesvallar på åkermark. Godkännandet för preparaten upphörde Rekommendationer Inga efterbehandlingsåtgärder eller ytterligare utredningar med fokus på föroreningshalt i jord bedöms nödvändiga för att avgränsa föroreningen. Föroreningen förknippas med de växthus som har funnits och finns på platsen. Om schaktarbeten genomförs inom delområde 5 bör jorden omhändertas på godkänd plats/anläggning (halterna DDT överstiger riktvärdet för KM). Kompletterande provtagning bör övervägas om det genomförs schaktarbeten inom ej provtagna ytor och om massorna ej avses återanvändas inom fastigheten (MKMområdet). 12(13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )

15 9 Referenser KEMI Id=2352&produktVersionId=2354 Information hämtad Naturvårdsverket 2016 Tabell med nya riktvärden för förorenad mark Informationen hämtad Naturvårdsverket 2010 Återanvändning av avfall i anläggningsarbeten. Handbok 2010:1 SGU 2014 Brunnsarkivet och SGUs jordartskarta (skala 1:50000) på SGUs hemsida. Information hämtad Sweco 2014 Översiktlig miljöteknisk markundersökning gällande planärende Hjalmar Nilssons park. Uppdragsnummer: (13) KOMPLETTERANDE UTREDNING AV NORRA DELEN AV HJALMAR NILSSONS PARK ( MKM-OMRÅDET )
