1 HELSINGBORGS STAD, STADSBYGGNADSFÖRVALTNINGEN Drottninghög UPPDRAGSNUMMER ÖVERSIKTLIG MILJÖTEKNISK MARKUNDERSÖKNING HBG MILJÖ OCH ARBETSMILJÖ ANNA SORELIUS UPPDRAGSLEDARE ÅSA RASMUSSON] KVALITETSGRANSKNING

2 Sweco Kungsgatan 2 SE Helsingborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Anna Sorelius Geolog/Uppdragsledare Helsingborg Telefon direkt +46 (0) Mobil +46 (0) anna.sorelius@sweco.se

3 Innehållsförteckning 1 Inledning Bakgrund Syfte Organisation 4 2 Historik Tidigare undersökningar 5 3 Avgränsning 6 4 Områdesbeskrivning Geologi Pågående markanvändning Jämförvärden för riskbedömning 8 5 Bekämpningsmedel inom området Provtagningsstrategi Samanställning av resultat från tidigare undersökningar Platser för lagring/hantering av bekämpningsmedel Fd äppelodling Provtagning utanför äppelodling Genomförande Resultat Diskussion 11 6 Delområden med pågående eller planerade detaljplanarbeten Detaljplan Drottninghög Västra Provtagningsstrategi Genomförande Resultat Diskussion Drottninghögs centrum Provtagningsstrategi Genomförande Resultat Diskussion Drottninghög Östra Strategi 22 1(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

4 6.3.2 Genomförande Resultat Diskussion 23 7 Historiska gårdar Strategi Genomförande Resultat Diskussion 25 8 Upplagsområde söder om fd grustaget Strategi Genomförande Resultat Diskussion 27 9 Slutsatser Bekämpningsmedel PCB Upplagsområdet Rekommendationer Underrättelse Kompletterande utredningar Referenser 31 Bilagor 1. Situationsplan 2. Jordartsprotokoll 3. Tabell, sammanställning av resultat från analys av jord (samtliga delområden) 4. Analysrapporter Jord 5. Analysrapporter Grundvatten 2(32)

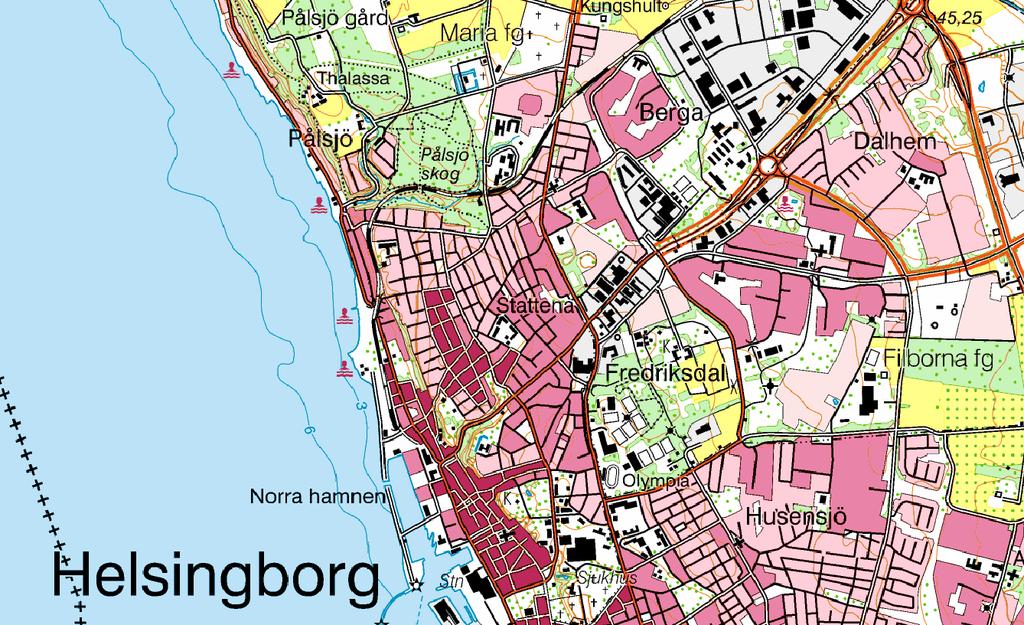

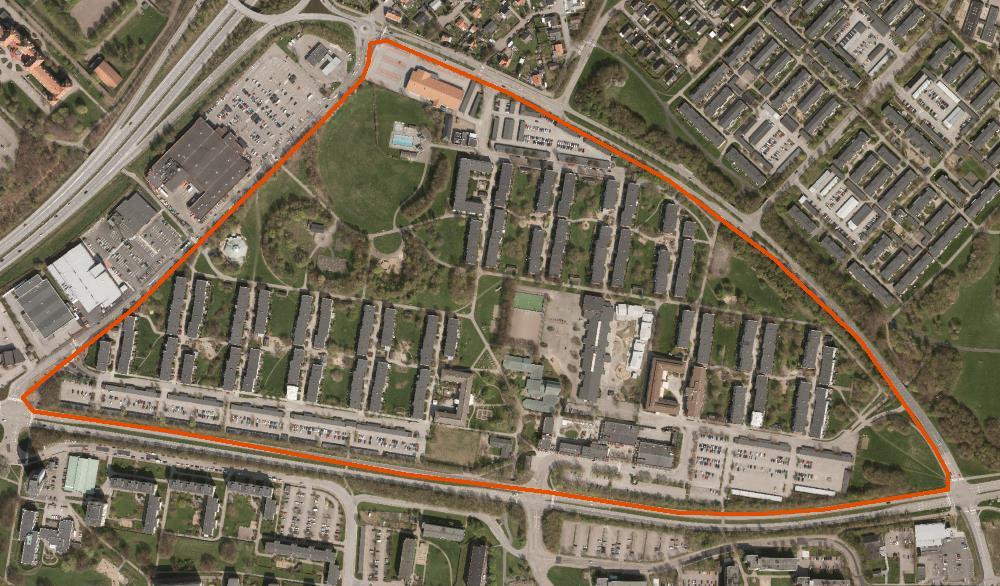

5 1 Inledning Sweco Environment AB har på uppdrag av Helsingborgs stad, Stadsbyggnadskontoret genomfört en miljöteknisk markundersökning inom Drottninghög i Helsingborgs stad. Undersökningen innefattar hela stadsdelen Drottninghög och omfattar diverse fastigheter. Undersökningsområdet har markerats i översiktskarta, figur 1. Figur 1. Översiktskarta där stadsdelen Drottninghög markerats. 1.1 Bakgrund Helsingborgs stad genomför ett staddförnyelseprojekt som går under namnet DrottningH och där arbetar man med att utveckla och förändra bostadsområdet Drottninghög. Bland annat genomförs diverse underhåll och utvecklingsprojekt, och förutsättningarna för hur och var det inom området kan uppföras bland annat nya bostäder utreds. I de första utvecklingsprojekt som genomförts (Drottninghög park och uppförande av ny lekplats inom området) har föroreningar påträffats. Helsingborgs stad efter de utredningar som genomförts beslutat att ta ett helhetsgrepp över föroreningssituationen inom området. Detta arbete inleddes med en historisk inventering av området (Sweco 2015). 1.2 Syfte Syftet med föreliggande undersökning är att undersöka föroreningssituationen inom de områden där i tidigare historiska undersökning identifierats verksamheter som potentiellt kan ha förorenat marken. Vidare har syftet varit att undersöka de delområden som utreds för eventuell kommande exploatering för bostäder för korrekt hantering av eventuella av överskottsmassor. 3(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

6 1.3 Organisation Beställare: Ludvig Landen, Helsingborg stad (Stadsbyggnadsförvaltningen) Uppdragsledare: Anna Sorelius, Sweco Handläggare och fältpersonal: Emil Engvall, Sweco Skruvborrning och installation av grundvattenrör: Arne Kvist, Sweco Installation av foderrör: Geokompaniet Laboratorium: Alcontrol (jordprov), ALS (grundvatten) och Eurofins (Screeninganalys bekämpningsmedel) 2 Historik Områdets historik har beskrivits i PM Historisk inventering, daterad (Sweco 2015). Området har initialt varit jordbruksmark och det har funnits ett grus/sandtag inom området. Delar av den odlade marken (ej grustaget) har under en tid använts för odling av äpplen (se figur 2) och i slutet av 1960-talet uppfördes befintliga bostäder och ett lokalt centrum med handel och viss verksamhet. Merparten av byggnaderna är från den tidsperiod ( ) då mjukfogar med PCB användes och det är generellt vanligt att PCB läckt från fog till mark. Ett upplag (skrot?) samt en kemtvätt är andra verksamheter/möjliga föroreningskällor som uppmärksammats, förutom odlingsverksamheten. Föroreningar av potentiell betydelse samt dess ursprung har listats i tabell 1. Lokalisering av delområdens som nämns i tabell 1 framgår av figur 2. Tabell 1. Föroreningar av potentiell betydelse Förorening Möjlig källa/ursprung Delområde Metaller Fyllnadsmassor Potentiellt inom hela området med speciellt inom upplagsområdet och grustaget. PAH Fyllnadsmassor Se ovan Oljekolväten Upplagsområdet Upplagsområdet PCB Klorerade alifatiska kolväten Bekämpningsmedel (i huvudsak klorerade pesticider) Byggnader uppförda ellan 1956 och 1973 Kemtvätt, möjligen även upplagsområdet Äppelodlingen. Förekommer även inom övrig odlingsmark i viss omfattning. Större delen av område Drottninghögs centrum Inom det område där äppelodling förekommit. 4(32)

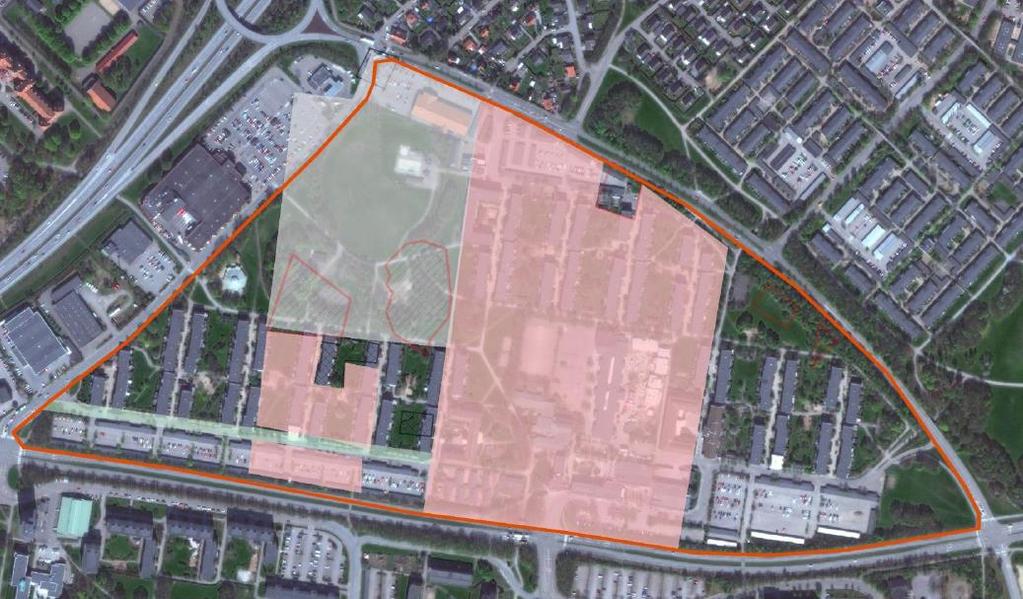

7 Figur 2. Bilden är från den historiska inventeringen (Sweco 2015) och visar läget för äppelodlingen 19 (rosa nyans) samt fd grustagsområdet (grön markering) som inkluderar upplagsområdet (markerad med röd rastrering (två delområden)). 2.1 Tidigare undersökningar Det har genomförts ett antal undersökningar av föroreningssituationen inom områdets nordvästra del, kring parkområdet Drottninghög park (Sweco 2014 och 2015) samt Drottninghög Västra detaljplan 1 som är under exploatering (bostäder), se figur 3. För Drottninghög park (Sweco 2015) och för Drottninghög Västra (Sweco 2016) har det genomförts miljö och hälsoriskbedömningar och det har presenterats åtgärdsutredningar för de båda delområdena. Ytlig jord (mullhaltig) har analyserats inom det område där det uppförts en ny lekplats, se figur 3. Den ytliga mullhaltiga jorden har ersatts med anläggningsmaterial för att kunna uppför lekställningar etc. Det har genomförts miljöinventeringar av vissa byggnader. I dessa har det konstaterats att det har funnits fogar med PCB och att det bland annat finns fasaddetaljer som innehåller asbest. 5(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

8 Figur 3. Undersökningsområde Solhålan och Västra Drottninghög har markerats med röd rastrering. Undersökningsområde ny lekplats har markerats med röd ring. 3 Avgränsning Enligt överenskommelse med beställaren ska föreliggande utredning fokusera på följande områden/potentiella föroreningar: Bekämpningsmedel som hanterats vid äppelodlingarna (se kapitel 5). Föroreningssituationen inom hela Drottninghög ska beaktas. Delområden med pågående eller planerade detaljplanarbeten,3 delområden (se kapitel 6). Historiska gårdar (se kapitel 7). Upplagsområde söder om fd grustag (se kapitel 8) I denna rapport har varje delområde, presenterats i separata kapitel. Varje kapitel beskriver provtagningsstrategi, genomförande, resultat och avslutas med en sammanfattande diskussionsdel. Områdena har valts ut för att det i den historiska inventeringen (Sweco 2015) som genomförts har identifierats en risk för förekomst av föroreningar eller för att det finns ett exploateringsintresse inom vissa delområden. Med områdets historik och kunskap om misstänkta föroreningars egenskaper som grund samt med fokus på områden som innefattas av exploateringsplaner har en specifik provtagningsstrategi för respektive delområde tagits fram. 6(32)

9 4 Områdesbeskrivning 4.1 Geologi Enligt SGUs jordartskartering består översta jordlagren inom den norra delen av området av isälvssediment bestående av sand och grus. Södra och östra delen av området består i huvudsak av lerig morän. Just i höjd med Drottninghögs centrum når ett område med postglacial sand som även återfinns inom Fredriksdal (söder om Drottninghög) och Husensjö. Uppgifterna från SGU bekräftas i stort vid genomförd undersökning. Översta jordlagren består av fyllnadsmaterial eller mullhaltig sand. Generellt påvisades fyllnadsmassor med en mäktighet på 0,25 och 2 m med undantag för upplagsområdet där jordlagret med fyllnadsmassor var minst 3 m mäktigt samt i en punkt inom östra området, punkt 1608 (se situationsplan i bilaga 1) där fyllningen uppgick till 4 m. Inom delområde Drottninghög Centrum borrades två punkter djupare än övriga, 1603 och I punkt 1603 återfanns fyllnadsmassor ner till 2 meter. Fyllnadsmassorna underlagrades av ett tunt lager sand och sanden underlagrades i sin tur av morän från ca 2,5-5 m u my. Mellan ca 5-8 m u my återfanns åter sand. Berg påträffades inte vid borrningen. I punkt 1627 installerades foderrör och borrning genomfördes till 8 m. I punkten påträffades fyllnadsmassor ner till 2 m u my. Mellan 2-3,8 m u my varvades sand med lermorän i olika lager. På 3,8 m u my påträffades berg, hall (lersten och/eller sandsten) till 8 m u my där borrningen avslutades. Inom de östra delarna, i punkt 1608 belägen mitt på gräsplanen, återfanns fyllnadsmassor (sandig lermorän) ner till 4 m u my. Fyllnadsmassorna underlagrades av sand. Övriga punkter inom delområdet bestod av fyllnadsmassor ner till 0,5-1,4 m som underlagrades av sand eller lermorän. För ytterligare detaljer angående jordlagerföljden se bilaga 2. Berggrunden i Helsingborg kallad hall som växelvis i huvudsak består av sand och lersten med inslag och kol och kalkhaltig sandsten. I huvudsak genomfördes grunda borrningar (ca 2 m) då syftet med undersökingen huvudsakligen har varit att undersöka föroreningsnivån med avseende på föroreningar som normalt påvisas i ytlig jord/fyllnadsmassor. Endast i tre punkter (1601, 1602 samt 1627) påträffades hall (på nivå mellan 1,3 och 3,8 m under markytan) och dessa punkter borrades djupare då grundvattenrör skulle installeras. 4.2 Pågående markanvändning Inom området finns bostäder (flerbostadshus), skola, förskolor, samt lokaler för service och handel. Vissa lägenheter har uteplats i markplan och det förekommer trädgårdsaktiviteter inklusive odling inom området. Området betecknas ett område med känslig markanvändning (KM) enligt Naturvårdsverkets definition, se nedan. 7(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

10 4.2.1 Jämförvärden för riskbedömning Naturvårdsverkets (2009a) riktvärden för förorenad jord är avsedda att användas i samband med riskbedömningar av förorenade markområden. Värdena anger en nivå vid vilken risker för negativ påverkan på människor eller miljö vid angiven markanvändning inte bedöms föreligga. Naturvårdsverkets riktvärden för förorenad mark är framtagna för två typer av markanvändning (Naturvårdsverket 2009a): KM, Känslig Markanvändning. Markkvaliteten begränsar inte val av markanvändning. Alla grupper av människor (barn, vuxna, äldre) kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. MKM, Mindre Känslig Markanvändning. Markkvaliteten begränsar val av markanvändning; till exempelvis kontor, industrier eller vägar. De exponerade grupperna antas vara personer som vistas i området under sin yrkesverksamma tid samt barn och äldre som vistas i området tillfälligt. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning, till exempel kan vegetation etableras och djur tillfälligt vistas i området. Grundvatten på ett avstånd av cirka 200 meter från området och ytvatten skyddas. För bekämpningsmedel finns inga svenska riktvärden. Som jämförvärden för bekämpningsmedel har därför nederländska riktvärden använts (RIVM 2007). Nederländska riktvärden för bland annat DDT och dess nedbrytningsprodukter har tagits fram för bland annat bostäder med odling. Följande jämförvärde har använts för att få en indikation avseende föroreningsnivån i grundvatten. SGUs riktvärden (SGU-FS 2013:2, tabell i Bilaga 1 Riktvärde för grundvatten ) för grundvatten är baserade på den koncentration av ett särskilt förorenande ämne eller föroreningsindikator i grundvatten som inte bör överskridas. Det finns inga uppgifter (SGU (2015) brunnsarkiv) om att grundvattnet inom och i anslutning till området används för konsumtion. De brunnar som finns i närområdet är energibrunnar (Basen 8), och den återfinns strax norr om området. Enligt Lag (2006:412) om allmänna vattentjänster är kommunen skyldig att ordna vattentjänster (inklusive vattenförsörjning). I princip kan privata vattentäkter uteslutas inom området då sådana endast brukar finnas inom äldre bostadsområde, uppförda före kommunal vattenförsörjning. Delar av området (Drottninghög Park och Drottninghög Västra detaljplan 1) varit föremål för fördjupade riskbedömningar och platsspecifika riktvärden tagits fram för dessa delområden. 8(32)

11 5 Bekämpningsmedel inom området Inom delar av Drottninghög har det tidigare funnits äppelodlingar. Inom dessa områden har det i tidigare utredningar konstaterats, att det förekommer klorerade bekämpningsmedel i ytliga jordlager. 5.1 Provtagningsstrategi Inom äppelodlingen har bekämpningsmedel använts. Det har dock inte gått att få fram uppgifter om vilka medel som har använts. Generellt har det inom fruktodlingar använts klorerade pesticider, t ex DDT, mot skadeinsekter. Denna typ av bekämpningsmedel bedöms som svårnedbrytbara och binder till jordpartiklar varvid det kan påträffas under en lång tid efter det att användningen upphört. Andra preparat som kan tänkas ha använts är medel mot skorv, mjöldagg etc men dessa ämnen bedöms som mindre svårnedbrytbara och påvisas därför inte lika ofta på platser där användningen har upphört. För att undersöka eventuell förekomst av andra bekämpningsmedel än de klorerade pesticiderna (t ex DDT), har två jordprov analyserats med det mest omfattande screeningpaket som tillhandahålls av laboratorierna (Eurofins). Risken att klorerade pesticider ska spridas till grundvattnet bedöms som mycket liten. Dessutom är riskerna med eventuell förorening primärt kopplad till de boendes exponering för föroreningen varvid föroreningssituationen i ytliga jordlager har prioriterats i utredningen. I utredningen har förekomst av bekämpningsmedel inom området studerats med följande fokus: Resultat från tidigare undersökningar inom området (se avsnitt 5.1.1). Platser där bekämpningsmedel kan ha lagrats/hanterats (se avsnitt 5.1.2). Ytlig mulljord inom fd äppelodlingen (se avsnitt 5.1.3). Ytlig mulljord utanför den fd äppelodlingen (se avsnitt 5.1.4) Samanställning av resultat från tidigare undersökningar Sammanställning av resultat från tidigare undersökningar som genomförs inom området, där analys av bekämpningsmedel har utförts Platser för lagring/hantering av bekämpningsmedel Provtagning av jord vid identifierade platser för möjlig lagring/hantering av bekämpningsmedel (två delområden, enligt utförd historisk inventering). Provtagning har genomförts vid två större gårdar. Prov har uttagits som samlingsprov (2-3 punkter) vid skruvborrning. 1. Gård vid Drottninghögsvägen (västra delen av Rödkullagatan). Idag garage, p-plats och grönyta. Analys med avseende på klorerade pesticider. 9(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

12 5.1.3 Fd äppelodling 2. Gården inom de centrala delarna av området (området mellan Grönkullagatan 19bc och 23bc). Samlingsprovet analyseras med en screeninganalys avseende bekämpningsmedel (Eurofins). Provtagning inom fd äppelodling, områdets centrala del. Enligt uppgift från skriften Dalhem och Drottninghög, Platser att vara stolt över (Thomasson, 2005), ska en del av äppelodlingen (enstaka träd) finnas kvar på två platser inom området. Dessa områden har identifierats. En grupp äppelträd står på Drottninghögskolans skolgård (här uttogs ett samlingsprov på den ytliga jorden, provet analyserades med en screeninganalys) och två äppelträd står på en gräsyta väster om Den Gode Herdens kyrka, i anslutning till den nyligen uppförda lekplatsen (provet analyserades med avseende på klorerade pesticider). Vidare analyseras ett prov inom övriga området där det funnits en äppelodling men där träden har avlägsnats Provtagning utanför äppelodling Provtagning av ytlig jord inom del av Drottninghög som ej har omfattats av äppelodlingsverksamheten. Analys av ett samlingsprov (5 delprov) från områdets östra del och ett prov inom den västra delen. 5.2 Genomförande Provtagning (provgropsgrävning med spade i punkterna ( ) för analys av bekämpningsmedel genomfördes den 10 februari. Provpunkternas läge framgår av bilaga 1. Proverna, totalt 5 st togs ut med spade från ytliga jordlager (0-0,3 m u my) och skickades för analys med avseende på bekämpningsmedel. Två samlingsprov som togs ut från de observationspunkter ( samt ) där det genomfördes skruvborrning (20-22 januari 2016) har också analyserats med avseende på bekämpningsmedel. Jordproven förvarades i glasburkar. Två av proven (samlingsprov och 1628) skickades på screeninganalys för bekämpningsmedel till ackrediterat laboratorium (Eurofins). Övriga prov för analys av bekämpningsmedel skickades till AlControl AB för analys av klorerade pesticider. 10(32)

13 5.3 Resultat Analysresultaten för bekämpningsmedel, analys av jord i föreliggande undersökning redovisas i tabell 2. Resultaten har jämförts med Nederländska riktvärden för bostäder med odling. Två av proverna samt 1628 har analyserats med en screeningmetod (Eurofins). Endast de pesticider som detekterats i någon punkt har angivits i tabellen. Laboratorieprotokoll återfinns i bilaga 4. Tabell 2. Analys av bekämpningsmedel, klorerade pesticider. Alla halter i mg/kg TS. Djup i meter under markytan har angivits i tabellen. Ämne Jmf värde 1 0-0,4 0-0,25 0-0,25 0-0,25 0-0,25 0-0,25 0-0,3 DDT summa DDE summa DDD summa Fd gård Äppelodling (under bef äppelträd) Äppelodling (under bef äppelträd) Äppelodling (inga bef. äppelträd ) Utanför äppelodling Utanför äppelodling Fd gård <0,024 0,5 0,97 0,29 0,0064 0,007 0,12 0,2 <0,035 0,15 0,34 0,11 0,0059 0,0073 0,032 0,13 <0,035 0,13 0,002 0,042 0,0023 <0,002 0,0098 0,84 1. Nederländskt riktvärde för bostäder med trädgård (RIVM 2007) Inga andra bekämpningsmedel än DDT och dess nedbrytningsprodukter har detekterats. DDT och DDE över det nederländska jämförvärdet (framtaget för bostäder med trädgård) har påvisats i de prov som tagits ut från mark (ytliga jordlager) under de äppelträd som tidigare utgjorde en del av äppelodlingen. I övriga punkter har DDT (och dess nedbrytningsprodukt DDD) påvisats men under Nederländska jämförvärden. 5.4 Diskussion Bekämpningsmedel har även analyserats i tidigare undersökningar inom området. Resultaten från dessa undersökningar presenteras i tabell 3. 11(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

14 Tabell 3. Sammanställning av resultat från tidigare undersökningar där klorerade bekämpningsmedel har analyserats. Alla halter i mg/kg TS. Djup i meter under markytan har angivits i tabellen. DrottningH lekplats_n DrottningH lekplats_s Solhålam Solhålan SW02 Jmf värde Djup: 0-0,2 0-0,2 0-0,5 0-0,5 0-0,5 Gräsyta inom fd. äppelodling Gräsyta inom fd. äppelodling Sweco 2014 Sweco 2014 Solhålan Utanför äppelodling Solhålan Sweco 2015a Solhålan Utanför äppelodling Solhålan Sweco 2015a Drottninghög Västra (Fskomr.) Utanför äppelodling Drottninghög Västra, Sweco 2015b Ämne DDT summa DDE summa DDD summa 0,082 0,226 0,0022 0,0056 0,011 0,2 0,202 0,16 0,0022 0,0026 0,0054 0,13 0,097 0,202 0,0022 <0,002 0,0013 0,84 Totalt har 12 jordprover analyserats med avseende på klorerade pesticider. Inga andra bekämpningsmedel än DDT och dess nedbrytningsprodukter har detekterats. Det kan konstateras att halterna varierar kraftigt över området. Högst halter påvisas under äppelträden som ingick i odlingsverksamheten. Halter över Nederländskt jämförvärde för bostäder med odling överskrids även på flera andra punkter inom den fd äppelodlingen. Utanför äppelodlingen påvisas dock lägre halter. I Tabell 3 redovisas max-, min-, medel- och medianvärden för DDT, DDE och DDD. Dessutom redovisas UCLM95 vilket är den övre konfidensgränsen för medelhalten. Beräkningen innebär att med 95 % säkerhet ligger medelhalten under det uträknade värdet. UCLM95 har beräknats med hjälp av programmet ProUCL och programmet väljer ut vilken statistisk metod som är bäst lämpad för att beräkna UCLM95. I beräkningen i tabell 4 har det räknats på data från hela området (både från området där äppleträd som ingick i odlingen och från området utanför själva odlingen). Det mest lämpliga vore att räkna ut den representativa halten för delområden med olika förutsättningar med avseende på historiken. Representativ halt bör beräknas för områden med liknande förutsättningar. Det statiska underlaget är fortfarande för litet för att det ska kunna göras en bedömning av den representativa halten inom områden med olika förutsättningar. 12(32)

15 Tabell 4. Beräkning av medelvärde, median och UCLM95 (övre konfidensgränsen för medelhalten) för metaller som förekom i halter över KM. Resultaten har jämförts med nederländska jämförvärden.. Enhet i mg/kg TS. N=antal prover. Parameter N Min Max Medel Median UCLM95 Jämförvärde (RIVM 2007) DDT summa DDE summa DDD summa 12 0,0022 0,970 0,180 0,011 0, ,2 12 0,0022 0,340 0,0878 0,0320 0, , ,0013 0,0202 0,0643 0,0420 0, , % Adjusted Gamma UCL 2. 95% Student's-t UCL Men det dataunderlag som finns tillgängligt kan det inte uteslutas att det finns risk för negativa effekter på människa och miljö. 13(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

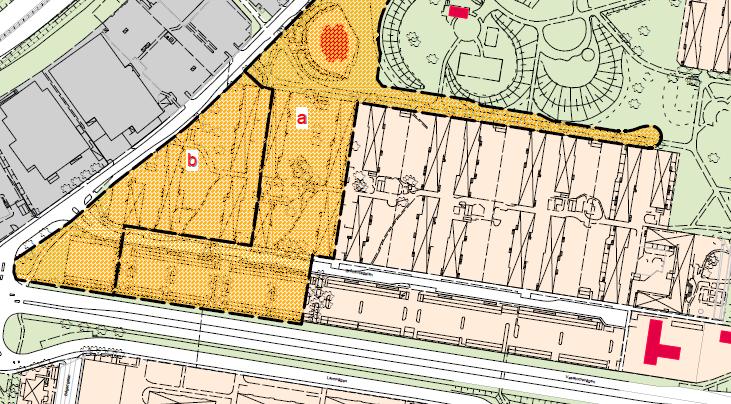

16 6 Delområden med pågående eller planerade detaljplanarbeten 6.1 Detaljplan Drottninghög Västra 1 Område inom Drottninghögs västra del, mot Regementsvägen se figur 1: I utredningen ingår de delar som rör kvartersmark mot Vasatorpsvägen. Området innefattar ej gatan eller byggrätterna mot Regementsvägen (markerade med gul markering i figur 4). Figur 4. Aktuellt område inom delområde med beteckning a i figuren har markerats med röd rastrering Provtagningsstrategi Inom ett område inom Drottninghögs västra del, mot Regementsvägen, pågår ett arbete med en ny detaljplan. I utredningen ingår de delar som rör kvartersmark mot Vasatorpsvägen. Området innefattar inte gatan eller byggrätterna mot Regementsvägen. Inom området har det inte identifierats några potentiellt förorenande verksamheter (ingen fruktodling och upplag eller industriell verksamhet) men husen har haft detaljer med mjukfog med PCB vilket bör uppmärksammas vid analys av jord. Byggnaderna och eventuell förekomst av mjukfog med PCB har inte analyserats i denna undersökning. Det har genomförts sanering av byggnaderna inom området med avseende på PCB. Saneringen avsåg totalt 18 löpmeter fogmassa som var dold bakom eternitskivor vid sidan om fönstren och som upptäcktes i samband med att en fasadåtgärd skulle göras framför en lägenhet. Fogarna hade inte ingått i den inventering som tidigare gjorts, där man inte hittat någon PCB. 14(32)

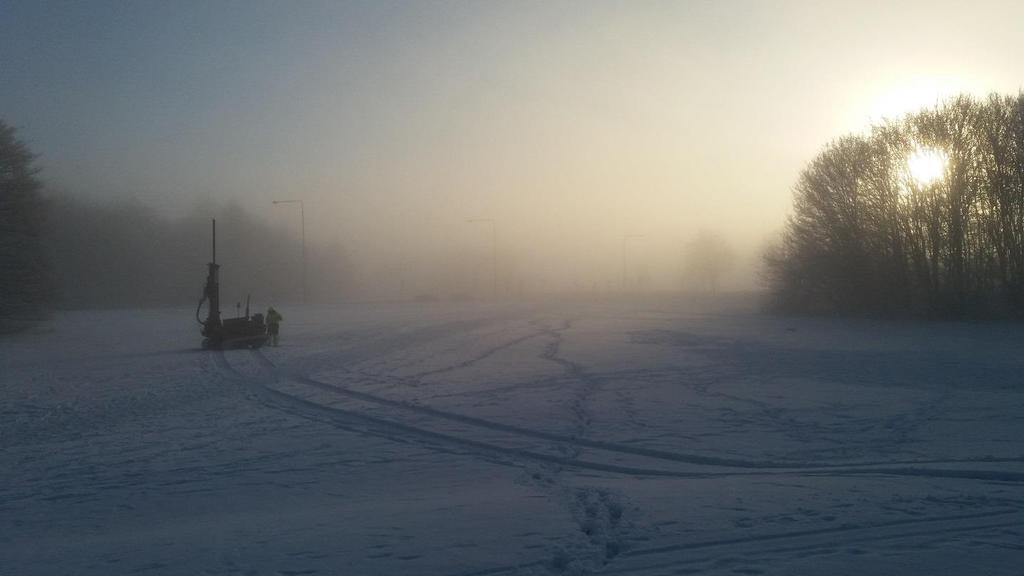

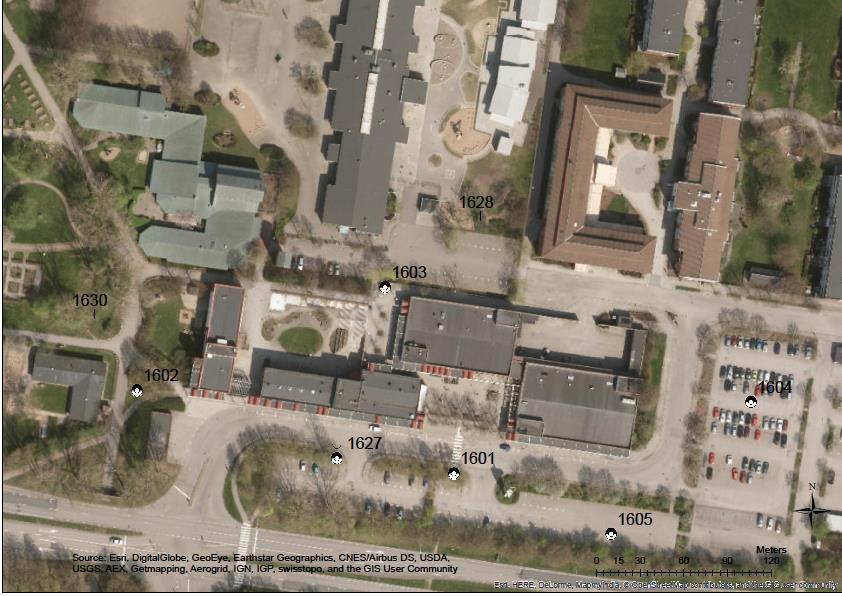

17 Vidare analyseras jorden med avseende på metaller och PAH då detta är ämnen som ibland påvisas i stadsmiljö Genomförande Den januari 2016 genomfördes skruvborrning (observationspunkterna ). med en borrbandvagn av märket Geotech 604. Provpunkterna placerades enligt figur 8. Borrningen genomfördes av Sweco. Inom området pågick renoveringsarbeten vilket innebar att tillträdet till betydande delar av området var begränsat. Dessutom finns det inom området marklägenheter med uteplats inom området vilket ytterligare begränsar tillgängligheten. För att erhålla ett tillräckligt stort dataunderlag avseende PCB i anslutning till byggnader genomfördes även provtagning av ytlig jord i anslutning till byggnader utanför det aktuella området (provpunkterna punkterna , se figur 5 samt 1644 i anslutning till Drottninghögskolans gymnastiksal, se Bilaga 1). Figur 5. Provpunkternas placering inom Drottninghög Västra. Jordprover togs ut för varje geologisk enhet, max 0,5 m per prov. Vid borrningen var det i huvudsak uppehållsväder, vindstilla och ca C. Proverna förvarades i diffusionstäta påsar i kylväska och utvalda prover skickades till ackrediterat laboratorium för analys (Alcontrol AB). Lukt- och synintryck som observerades i fält dokumenterades, se bilaga Resultat Jordproven har analyserats med avseende på metaller, PAH och PCB i varierande omfattning. Resultat från analys av jord har sammanställts och presenteras i bilaga 3, se resultat under rubriken Västra Drottninghög. Av sammanställningen framgår att det inom delområdet inte påvisas metaller eller PAH i halter över riktvärdet för känslig 15(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

18 markanvändning. Halterna bly, kadmium och kvicksilver är dock över halt för mindre än ringa risk enligt Naturvårdsverket. Ett av proven innehåller PCB-halter över riktvärdet för KM (provet togs mindre än 1 m från byggnaden). Se även resultat från provtagning av PCB i anslutning till byggnader presenterade i bilaga 3, alla prov har inte tagits inom området men ger en övergripande bild över föroreningssituationen med avseende på PCB Diskussion Inget av de prover som tagits på fyllnadsmassorna visat på halter PAH eller metaller över KM. Halterna är dock över nivå för mindre än ringa risk. Det framgår av de ärenden som finns hos miljökontoret avseende PCB att det förekommer fogar med PCB inom området. Tidigare byggnadsinventeringar har visat att många av fogarna inte innehåller PCB. Vissa fogar innehållande PCB har suttit skyddade under bland annat eternitplattor varvid spridningen av förorening bedöms ha begränsats något. Sammantaget kan det konstateras att 4 av de 8 prov som togs på ytlig jord mindre än 5 meter från byggnader innehåller PCB-halter över riktvärdet för KM. Alla proverna som innehöll PCB över riktvärdet togs mindre än 2 m från byggnaden. Ett prov misstänks innehålla nyare fyllnadsmassor (observationspunkt 1612). Det kan noteras att inte ens det prov som togs nedanför en större fog (från mark till tak) mellan två byggkroppar innehöll halter över MKM. När samtliga prover som tagits inom Drottninghög som analyserats med avseende på PCB studeras kan det konstateras att det är ytlig jord i anslutning till byggnader med PCB-fog som innehåller PCB-halter över riktvärdet för KM. Jord på större avstånd än uppskattningsvis 5 m från byggnaden innehåller med något undantag generellt betydligt lägre halter, som underskrider riktvärdet för KM. För att visa detta har statiska beräkningar genomförts på dataunderlaget avseende PCB, se tabell 4. I tabell 4 redovisas max-, min-, medel- och medianvärden för PCB. Dessutom redovisas UCLM95 vilket är den övre konfidensgränsen för medelhalten. Beräkningen innebär att med 95 % säkerhet ligger medelhalten under det uträknade värdet. UCLM95 har beräknats med hjälp av programmet ProUCL och programmet väljer ut vilken statistisk metod som är bäst lämpad för att beräkna UCLM95. Tabell 5. Beräkning av medelvärde, median och UCLM95 (övre konfidensgränsen för medelhalten) för PCB. Resultaten har jämförts med riktvärdena KM och MKM. Enhet i mg/kg TS. N=antal prover. För båda beräkningarna har programmet valt 95% Student's-t UCL för beräkning av UCLM95. Parameter N Min Max Medel Median UCLM95 KM MKM PCB < 5 m fr. byggnad 10 0,0021 0,017 0, ,0079 0, ,008 0,2 PCB >5 m fr. byggnad 20 0,0032 0,005 0, , , ,008 0,2 16(32)

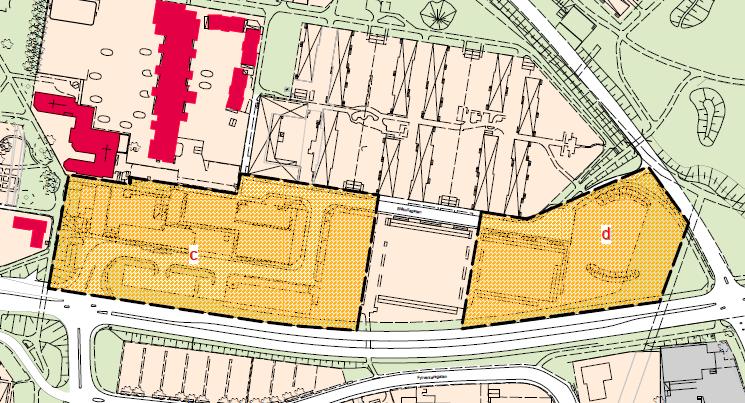

19 Av ovanstående sammanställning framgår att generellt riktvärde för KM överskrids avseende UCLM95 för ytlig jord < 5 m från byggnader med PCB-fog. UCLM95 för ytlig jord på större avstånd än 5 m från byggnad med PCB underskrider generellt riktvärde för KM. 6.2 Drottninghögs centrum Delområdet omfattar Drottninghög centrum där det tidigare, enligt den historiska inventeringen funnits en kemtvätt. Delområdet har markerats i figur 6 (beteckning c). Figur 6. Situationsplan, område inom Drottninghög som berör utredning av Drottninghög centrum (C) och Östra Drottninghög (d) Provtagningsstrategi Drottninghög centrum ligger inom den före detta äppelodlingen. I centrum låg på talet en kemtvätt med möjlig hantering av tvättvätskor med klorerade alifatiska kolväten (perkloreten). Inom området finns byggnader som uppförts under den tidsperiod då PCB vanligen tillsatts som mjukgörare i mjukfog som t ex kan förekomma runt fönster och dörrar samt mellan byggelement. I undersökningen har det i huvudsak fokuserats på kemikalier som kan ha hanterats vid kemtvätten. Prover har även tagits vid de parkeringsytor som finns i anslutning till centrum primärt för att undersöka asfaltens innehåll av PAH. För att utreda eventuell förekomst av klorerade lösningsmedel (perkloretylen och dess nedbrytningsprodukter) analyseras grundvatten söder och norr om lokalen där kemtvätten var placerad. Grundvattnets huvudsakliga strömningsriktning (både för grundvatten i jord och berggrund) bedöms vara sydvästlig mot Öresund (SGU 2007). 17(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

20 Ett av grundvattenrören (syd, sydväst om fd kemtvätten) har installerats med foderrör i den övre delen av den sedimentära berggrunden. Den valda analysmetoden har extra låga detektionsgränser (<0.020 µg/l avseende tetrakloreten och dess nedbrytningsprodukter) för att även uppmärksamma låga halter som kan påvisas perifert i en eventuell plym. Byggnaderna är från samma tidsperiod (då fogar innehållande PCB användes) de slutsatser som dras angående PCB i anslutning till byggnaderna inom Drottninghög bör appliceras även på detta område (se kap 6.1) Genomförande Inom delområdet placerades totalt 6 observationspunkter, placerade enligt figur 8. Figur 7. Situationsplan borrpunkter inom delområde Drottninghög Centrum. I punkt 1601 och 1603 installerades grundvattenrör i jordlager och i punkt 1627 installerades ett grundvattenrör i översta delen av berggrunden. Den 20 januari 2016 genomfördes skruvborrning (observationspunkterna ). med en borrbandvagn av märket Geotech 604. Borrningen genomfördes av Sweco. Jordprover togs ut för varje geologisk enhet eller max 0,5 m per prov. Vid borrningen var det i huvudsak uppehållsväder, vindstilla och ca C. Proverna förvarades i diffusionstäta påsar i kylväska och utvalda prover skickades till ackrediterat laboratorium för analys (AlControl AB). Lukt- och synintryck som observerades i fält dokumenterades, se bilaga 2. I punkt 1603 noterades på nivån 1,5-2 m u my tegel och träflis. I övrigt noterades inget avfall och inga avvikande lukter eller färger. I två av punkterna, 1601 och 1603, installerades konventionella grundvattenrör. Rören är rör av PEH-plast, har en ytterdiameter på 50 mm. De tre nedersta meterna utgörs av filterrör med 0,3 mm slits. Rörens överkant täcktes med plastdexel. Avsikten var att även placera ett grundvattenrör i punkt 1602 men inget grundvatten påträffades vid borrningsarbetet. 18(32)

21 Den 11 februari installerades ett grundvattenrör (totalt 7 m PEH-rör med 2 m filter) med foderrör ner i berggrunden. Borrningen genomfördes med en borrbandvagn av märket Geotech 607DD och borrningen genomfördes av Geokompaniet. Grundvattenröret installerades till 8 m u my. Grundvattenprover togs ut den 24 februari I samband med provtagningen mättes grundvattennivåerna i rören (se tabell 6) med ett ljuslod. I ett av de konventionella grundvattenrören, punkt 1601, söder om Centrum fanns inget grundvatten, röret var helt torrt. Antalet observationspunkter för grundvatten från samma akvifer är för få för att grundvattnets flödesriktning vid det aktuella delområdet ska kunna bestämmas. I samband med att grundvattenproven togs ut mättes halten löst syre, redoxpotentialen, elektrisk konduktivitet (EC), ph och temperatur med ett fältinstrument, Aquaread (se tabell 7). Tabell 6. Uppmätta grundvattennivåer. Uppmätta grundvattennivåer m u rök 11 februari 2016 (m u rök) 24 februari 2016 (m u rök) ,02 4, ,53 5,51 Tabell 7. Resultat från mätning av halten löst syre, redoxpotentialen, elektrisk konduktivitet (EC), ph och temperatur med flödescell. Mätningarna gjordes den 11/ Provpunkt Tillrinning Syrgas (mg/l) Redox * (mv) Konduktivitet (ms/m) ph Temp ( C) 1603 God tillrinning 6, , God tillrinning 0, ,2 12 * Begreppet redoxpotentiel står för en stor grupp kemiska reaktioner som innebär överföring av elektroner. Redoxpotentialen betecknas Eh och kan ses som ett mått på drivkraft för oxidation. Fältmätningarna indikerar att grundvattnet inte tillhör samma akvifer. Punkt 1627 är placerad i översta delen av berggrunden (filter på djupet 5-7 under markytan) och punkt 1603 är placerade i jordlager (sandiga jordlager) Resultat Resultat från analys av jord (med avseende på metaller, PAH och PCB) har sammanställts presenteras i bilaga 3. Resultaten visar att PCB påvisas i två punkter inom området (1603 och 1604) men halterna är under generellt riktvärde för KM. De prover 19(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

22 som analyserats har dock inte tagits ut i direkt anslutning till byggnader med PCB-fog. Vidare påvisades kadmium över riktvärdet för KM i en punkt (1605). Övriga metallhalter är låga, under riktvärdet för KM och under halt för mindre än ringa risk (utom för kadmium där halten är något över halt för mindre än ringa risk, vilket är vanligt i ytliga jordlager i regionen). I tabell 8 presenteras analysresultat från analys av för klorerade alifatiska kolväten i grundvatten. För klorerade alifatiska kolväten finns endast svenska riktvärden för 1,2- dikloreten samt för summan trikloreten och tetrakloreten (SGU 2013). Tabell 8. Analysresultat för klorerade alifater i grundvattnet. Alla halter i μg/l. Halt över riktvärden markeras med fet stil. Ämne Diklormetan <0.10 <0.10 1,1-dikloretan <0.020 < ,2-dikloretan <0.020 <0.020 Riktvärde SGU 1 3 Trans-1,2-dikloreten <0.020 <0.020 Cis-1,2-dikloreten <0.020 < ,2-diklorpropan <0.020 <0.020 Triklormetan 0,07 < Tetraklormetan <0.020 < ,1,1-trikloretan <0.020 < ,1,2-trikloretan <0.020 <0.020 Trikloreten <0.020 <0.020 Tetrakloreten <0.020 < Vinylklorid <0.020 < ,1-dikloreten <0.020 < SGU 2013 Resultaten från grundvattenprovtagningen visar att i punkt 1627 påvisas inget ämne över laboratoriets rapporteringsgräns. I punkt 1603 påvisas triklormetan över rapporteringsgränsen, halten bedöms som är låg Diskussion 20(32) Det finns inga tecken på att det området berörs av en betydande förorening avseende klorerade kolväten från kemtvätten som funnits inom området. Perkloretylen och dess nedbrytningsprodukter har inte påvisats i något av de två grundvattenprov som

23 analyserats, trots låga rapporteringsgränser. Det bör påpekas att det inte finns några säkra uppgifter angående om tvätten hade egna tvättmaskiner. Det kan ha varit ett inlämningsställe där kläder tvättades på annan plats. Verksamheten bedöms ha bedrivits i mindre skala, under ett begränsat antal år (troligtvis <10 år) och det är mycket få av de som bott inom området under den aktuella tidsperioden (1970-talet) som kommer ihåg kemtvätten. Antalet provpunkter är få men placerade där förorening kan misstänkas och analyspaketen har valts för att kunna detektera låga halter, som skulle kunna påvisas perifert i en eventuell plym, och resultatet bedöms därmed kunna utgöra ett underlag för bedömning avseende föroreningssituationen med avseende på klorerade alifatiska kolväten. Metallhalterna är låga med något undantag (kadmium) och bedöms inte utgöra någon risk för människa eller miljö. Inget av de prov som analyserats med avseende på PCB påvisas i halter över riktvärdet för känslig markanvändning. Det bedöms dock finnas risk att PCB i halter över riktvärdet för KM kan påvisas i jord i direkt anslutning till byggnaden (enligt de slutsatser som presenteras i 6.1). I huvudsak är dock ytorna i direkt anslutning till byggnaderna hårdgjorda varvid exponeringen för måttligt PCB-förorenad jord vid Centrum preliminärt bedöms som liten. 6.3 Drottninghög Östra Förutsättningarna för exploatering inom Drottninghögs östra del, se figur 8 delområde markerat med d, är under utredning. Figur 8. Område inom Drottninghög som berör utredning enligt punkt 2 c och d ovan. 21(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

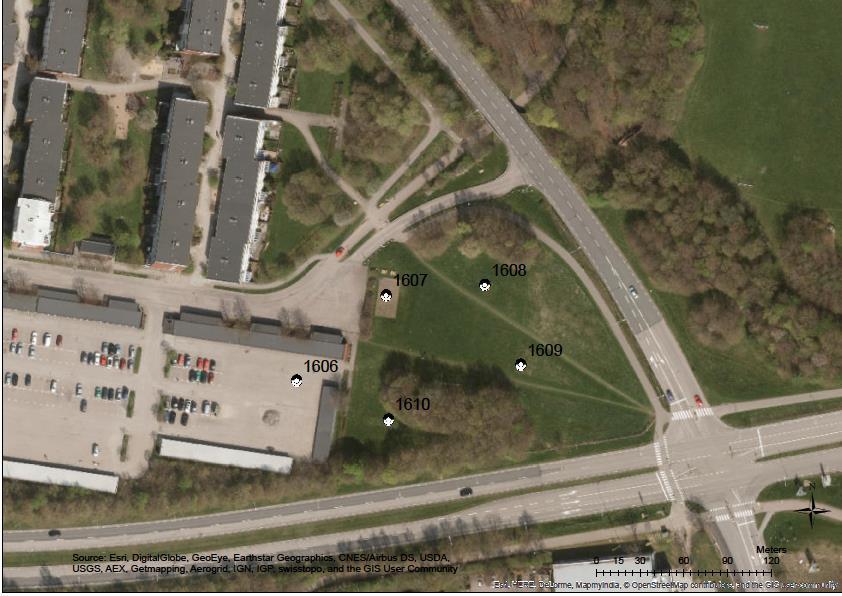

24 6.3.1 Strategi Området utgörs av en grönyta med en plan för boulespel (vid observationspunkt 1607). Boulebanan ligger uppskattningsvis ca 1 m högre än omgivande ytor. I västra delen av området finns parkeringsplatser och garage. Området omfattas inte av den äppelodling som funnits inom Drottninghög utan marken har brukats för konventionellt lantbruk. I området finns inga byggnader (förutom de garage som återfinns i områdets västra del), så risken för att påvisa PCB inom området bedöms som mindre än inom övriga området. Garagebyggnaderna längs Blåkullagatan uppfördes i samband med att övriga byggnader i området uppfördes (finns på flygbilder från 1976). Observationspunkterna har placerats för att täcka in områdets yta. Inga potentiellt förorenande verksamheter har identifierats Genomförande Den 21 januari 2016 genomfördes skruvborrning (observationspunkterna ). med en borrbandvagn av märket Geotech 604. Borrningen genomfördes av Sweco. Provpunkterna placerades enligt figur 9. Figur 9. Situationsplan, placering av observationspunkter inom delområde Drottninghög Östra. 22(32)

25 Jordprover togs ut för varje geologisk enhet, max 0,5 m per prov. Vid borrningen var det i huvudsak uppehållsväder, vindstilla och ca C. Proverna förvarades i diffusionstäta påsar i kylväska och utvalda prover skickades till ackrediterat laboratorium för analys (AlControl AB). Lukt- och synintryck som observerades i fält dokumenterades, se bilaga 2. I fält noterades i punkt 1608 tegel på djupet 1-2 m u my. Punkten särskilde sig från övriga punkter också genom att fyllnadsmassorna sträckte sig ner till 4 m och fyllningen bestod här av sandig lermorän. I övriga punkter var fyllnadsmassorna ej lika mäktiga (0,4-1,4 m). Jordlagerföljden har varit svår att bedöma, framförallt att avgöra skillnad mellan naturlig jord och fyllning Resultat Resultat från analys av jord har sammanställts presenteras i bilaga 3. Av sammanställningen framgår att det inom delområdet inte påvisas metaller, PAH eller PCB i halter över riktvärdet för känslig markanvändning. Halterna bedöms som låga, i huvudsak under halt för mindre än ringa risk enligt Naturvårdsverket Diskussion Risken för att föroreningar skulle påvisas inom området bedömdes efter den historiska genomgången som liten. Detta bekräftas genom provtagningen där inga föroreningshalter över riktvärdet för KM påvisats. 7 Historiska gårdar 7.1 Strategi Undersökningens syfte har varit att utreda eventuell förekomst av föroreningar och rivningsmassor inom de fem gårdar som fanns i området innan Drottninghögs bostadsområde uppfördes. Undersökningen genomfördes i huvudsak genom studier av jordlagerprofiler vid skruvborrning vid de platser där gårdarna varit placerade för att identifiera fyllnadsmassor och eventuella förorenade rivningsmassor. Dessutom utfördes laboratorieanalys på utvalda prover samt fältmätning av flyktiga ämnen. Totalt har det funnits fem gårdar inom området och inom varje identifierat område placeras1-2 observationspunkter. 7.2 Genomförande Den januari 2016 genomfördes skruvborrning med en borrbandvagn av märket Geotech 604. Borrningen genomfördes av Sweco. Totalt genomfördes 7 borrningar. Provpunkt 1626, 1625, 1624 och 1623 vid gårdar vid Drottninghögsvägen (se Figur 10 och Bilaga 1) samt 1616, 1617 och 1618 i anslutning till fd. gårdar i de centrala/södra delen av området, se figur (32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

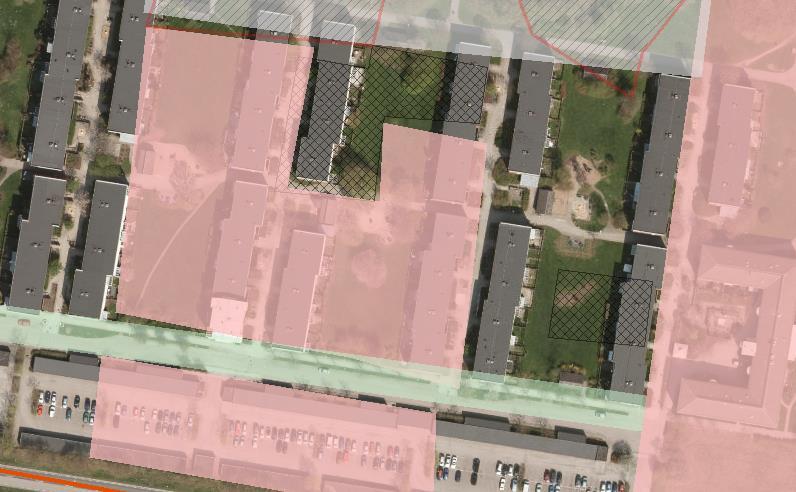

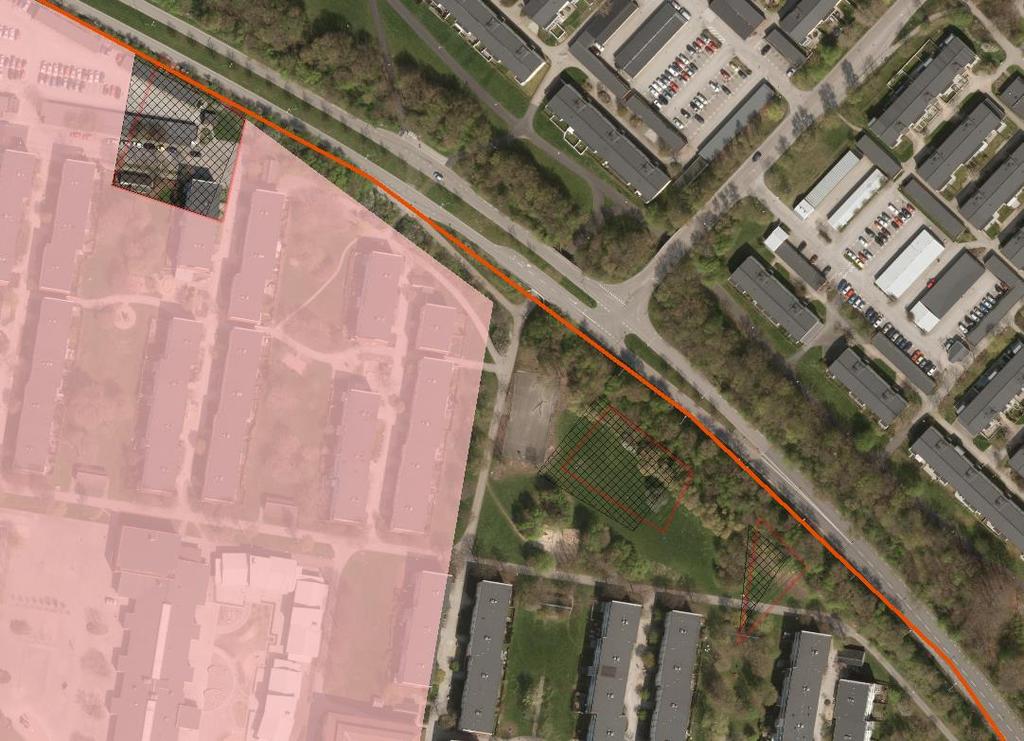

26 Figur 10. Fd gårdar längs Drottninghögsvägen (Rastrering i figuren). Figur 11. Fd gårdar inom centrala/södra delen av området (Rastrering i figuren). 24(32)

27 Jordprover togs ut för varje geologisk enhet, max 0,5 m per prov. Vid borrningen var det i huvudsak uppehållsväder, vindstilla och ca C. Proverna förvarades i diffusionstäta påsar i kylväska och utvalda prover skickades till ackrediterat laboratorium för analys (AlControl AB). Lukt- och synintryck som observerades i fält dokumenterades, se bilaga Resultat Fyllning med rivningsmassor i påvisades endast i en punkt, punkt 1624, vid den större gården som låg vid Drottninghögsvägen. I denna punkt påvisades fyllnadsmaterial med inslag av tegel på nivån 0,35-0,6 m under markytan. Samma typ av fyllning (utan tegel) påvisades dock ner till 1 m under markytan. I Övriga punkter vid gårdar längs med Drottninghögsvägen påträffades fyllnadsmaterial med 1-2 m mäktighet (mäktigast fyllnadslager i punkt 1623, där 2 m fyllnadsmaterial (grusig sand) påvisades och där borrningen avslutades före borrningen nådde naturliga jordlager). Prov från fyllnadsmaterial med rivningsmassor har analyserats och i detta prov påvisades inga metaller, PAH eller PCB i halter över riktvärdet för KM. Två jordprov analyserades också med avseende på bekämpningsmedel (samlingsprov samt 1625 och 1626). 7.4 Diskussion De bör påpekas att det placerats ett mycket begränsat antal punkter inom de fd gårdstomterna. Syftet var att erhålla en översiktlig uppfattning om rivningsmaterial deponerats på platsen där gårdarna stod. Efter föreliggande undersökning finns inget som tyder på att så skulle vara fallet. Prov från fyllnadsmaterial med rivningsmassor har analyserats och i detta prov påvisades inga metaller, PAH eller PCB i halter över riktvärdet för KM. Då mycket av fyllnadsmaterialet huvudsakligen består av sand med inslag av grus och silt har det varit svårt att skilja fyllningen från naturligt material på många platser. Endast i en observationspunkt påvisades fyllnadsmaterial innehållande rivningsmaterial (i punkt 1624) vid den större gården som ligger vid Drottninghögsvägen. Det fyllnadsmaterial som analyserats innehöll inga halter PCB, PAH eller metaller över generellt riktvärde för känslig markanvändning. 8 Upplagsområde söder om fd grustaget Mellan 1950-talet och slutet av 1960-talet har det söder om det fd grustaget (idag Solhålan) funnits ett upplagsområde. Enligt de historiska flygbilder som studerats har diverse material lagrats inom ett relativt stort område. På flygbilderna ser området ut att ha använts som ett skrotupplag, se figur (32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

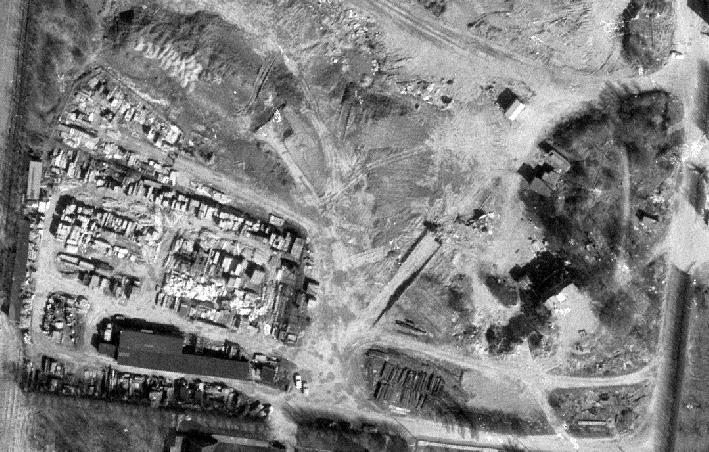

28 Figur 12. Upplagsområdet enligt flygbild från 1967 (flygbild :Lantmäteriet)) 8.1 Strategi Ett upplagsområde har ofta en heterogen föroreningsbild. Där t ex. fat, skrot, batterier etc har varit uppställda finns risk för förorening. Inom upplagsområdet finns misstankar om hantering av oljeprodukter och metaller. Undersökningen genomförs genom provtagning av jord genom skruvborrning. I huvudsak analys av fyllnadsmaterial (ej översta mullagret) inom området. Analys av metaller, PCB, PAH och oljekolväten. 8.2 Genomförande Den januari 2016 genomfördes skruvborrning, i 4 punkter, med en borrbandvagn av märket Geotech 604. Borrningen genomfördes av Sweco. Jordprover togs ut för varje geologisk enhet, max 0,5 m per prov. Provpunkterna placerades enligt figur (32)

29 Figur 13. Situationsplan för fd upplagsområdet (provpunkter med beteckning ) Vid borrningen var det i huvudsak uppehållsväder, vindstilla och ca C. Proverna förvarades i diffusionstäta påsar i kylväska och utvalda prover skickades till ackrediterat laboratorium för analys (AlControl AB). Lukt- och synintryck som observerades i fält dokumenterades, se bilaga Resultat Vid borrningen noterades i punkt 1622 fyllnadsmassor med avvikande innehåll (som kan tolkas som spår av upplaget). På djupet 1-2,5 m under markytan påvisades tegel, mörka massor och annat avfall, t ex glasfiber. I övriga punkter från upplagsområdet finns inga fältobservationer som tyder på förorenade fyllnadsmassor. Samtliga laboratorieprotokoll för jord återfinns i bilaga 4. Av tabellen i bilaga 3 framgår att det i en punkt 1622 på nivån 1-1,5 m under markytan påvisas ett flertal metaller över riktvärdet för KM. Vanadinhalten överskrider även riktvärdet för MKM. PAH och M över riktvärdet för KM påvisas i tre av fyra prov som analyserats från delområdet. 8.4 Diskussion Ett upplagsområde har ofta en heterogen föroreningsbild. Där fat, skrot batterier etc har varit uppställda finns risk för förorening. Exakt var avfall/material var placerade har inte kunnat fastställas i den historiska utredningen. Resultaten visar att det finns föroreningar inom området. Det har konstaterats att det finns PAH och metaller i huvudsak över riktvärdet för KM (i ett av fyra prov är halten över riktvärdet för MKM). Den tidigare markytan har överlagrats med ett mullager då gräsytor och buskage anlades varvid föroreningen inte misstänks i de ytliga jordlagren. Observationspunkterna har placerats slumpvis inom upplagsområdet och det kan inte uteslutas att det inom området ställvis kan påvisas föroreningar även över riktvärdet för MKM. För att erhålla en bättre bild av föroreningssituationen inom området måste provtagningstätheten inom området ökas. Det bör också placeras ett par grundvattenrör inom området för att möjliggöra analys av grundvatten. 27(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx

30 9 Slutsatser Det kan konstateras att det lokalt påvisas föroreningar inom området. Föroreningarna härstammar från hantering av bekämpningsmedel vid äppelodlingarna samt från byggnadsmaterial innehållande PCB (som använts i mjukfog i byggnaderna) samt från det upplagsområde som funnits inom området. Undersökningar har inte visat på någon risk för föroreningar (klorerade alifatiska kolväten) från den kemtvätt som funnits på Drottninghögs centrum. Inom områdets östra del, där det varken förekommit deponering av rivningsavfall, funnits äppelodling eller hus med PCB är metall, PAH och PCB-halterna låga ( i tre av fyra jordprov under nivå för mindre än ringa risk enligt Naturvårdsverket handbok (Naturvårdsverket 2010). Vidare finns inga indikationer på att metall eller PAH-halterna generellt är över KM inom området (utom vid upplagsområde och fd grustaget). Undersökningen är översiktlig och vid schaktarbeten (vilket gäller generellt och inte bara inom detta område) bör eventuella avvikande lukter och inslag av betydande mängder avfall uppmärksammas och föroreningssituationen åter utvärderas. 9.1 Bekämpningsmedel 9.2 PCB Det förekommer förhöjda halter klorerade DDT och dess nedbrytningsprodukter inom området. Högst halter påvisas vid de äppelträd som finns kvar från odlingsverksamheten men även inom övriga delar av de ytor som hyst äppelodling förekommer halter som överskrider nederländska riktvärden för bostäder med odling (RIVM 2007). Inga andra bekämpningsmedel har påvisats (enligt omfattande screeninganalyser på två samlingsprov). Med det dataunderlag som finns tillgängligt kan det inte uteslutas att det finns risk för negativa effekter på människa och miljö. För att avgöra detta bör ytterligare jordprover analyseras och platsspecifika riktvärde beräknas. Det förekommer PCB-halter över Naturvårdsverkets generella riktvärden för känslig markanvändning i anslutning till byggnader uppförda mellan 1956 och Resultatet från undersökningen tyder dock på att spridningen av PCB är begränsad och att halterna ett par meter (högst 5 m) utanför byggnaderna är så låga att de preliminärt inte utgör någon risk för människa och miljö. Det kan inte uteslutas att massor från området intill byggnaderna lokalt har flyttats inom området men det bedöms inte vara ett allmänt förfarande. Det kan inte uteslutas att det finns risk för negativa effekter på människor i de områden i anslutning till byggnaden som har uteplatser där betydande odling förekommer (gäller odling direkt i marken). 28(32)

31 9.3 Upplagsområdet Förorening (metaller och PAH), har påvisats inom upplagsområdet. Föroreningsbilden förväntas vara heterogen och föroreningshalterna varierar inom området. Dataunderlaget inom det fd upplaget bedöms som för litet för slutsatser avseende den generella föroreningsnivån inom delområdet. Det kan konstateras att föroreningar påvisats men utbredning och omfattning i plan och djup har inte klarlagts. Preliminärt bedöms exponeringen för föroreningen begränsad då förorenade massor överlagras av ett lager med mulljord. Inom eller i anslutning till upplagsområdet bör grundvattnet analyseras med avseende på metaller, oljekolväten och klorerade alifatiska kolväten. 10 Rekommendationer 10.1 Underrättelse Enligt miljöbalken 10 kap, 11 ska den som äger eller brukar en fastighet oavsett om området tidigare ansetts förorenat genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön Kompletterande utredningar För området föreslås följande kompletterade utredningar: 1. Kompletterande miljöteknisk undersökning. Utförs på som ett första delmoment inom riskbedömningen och styrs av utföraren. Kompletterande provtagning och analys av ytlig jord bör göras med avseende på bekämpningsmedel. Syftet med provtagningen är att resultaten från delområden ska kunna bearbetas med bättre statistisk säkerhet (beräkning av representativa halter (t ex UCLM95) för de olika delområdena). Inom upplagsområdet bör ytterligare observationspunkter placeras för analys av ytterligare jordprover. Kompletterande provtagning och analys av PCB på ytlig jord från marklägenheternas uteplatser. Den kompletterande undersökningen som föregår den föreslagna riskbedömningen bör även inkludera provtagning och utvärdering av grundvatten. 2. Fördjupad riskbedömning och åtgärdsutredning (inkl. nollalternativ) avseende följande delfrågeställningar; - DDT (hela området) - PCB (i anslutning till byggnader) - Fd Upplagsområdet 3. Framtagande av en instruktion för schaktning inom området. 29(32) SA p:\1237\ _drottninghög_ömtmu\000\19 original\ra docx
