Bircher Reglomat. Installation & Felsökning UniScan sensorer Steg för steg

Transkript

1 Bircher Reglomat Installation & Felsökning UniScan sensorer Steg för steg

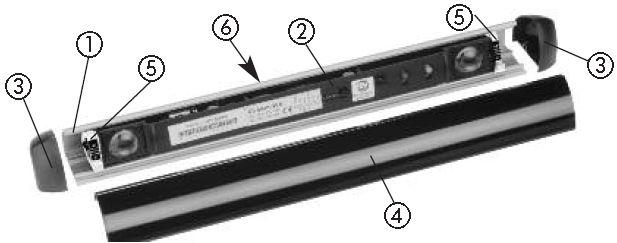

2 1) Montera sensorns kapsling UniScan säkerhetssensor för montage på dörr-/portblad som rör sig horisontellt 1. Om sensorn behöver kortas ned för att passa dörrens bredd, kapa kapslingen (1) med frontglaset påmonterat. Tejpa ev. runt kapslingen där den skall kapas för att undvika splitter och använd en fintandad bågfil att kapa med. 2. Montera sensorns aluminiumkapsling vågrätt på dörrbladet. Om möjligt använd försänkta montageskruvar eller skruv med låg skalle så att de inte kommer i vägen för sensorns optikenhet med fästclips när den skall placeras i kapslingen. Underlaget måste vara plant så att profilen och därmed IR-modulen inte bågnar eller vrider sig. Risken är annars att sändar- och mottagarlinser inte hittar varandra korrekt.

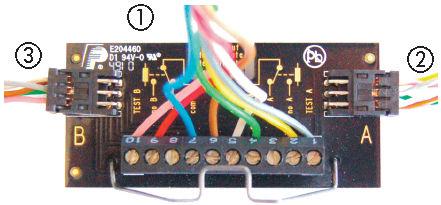

3 2) Anslut kabel till sensorplinten OBS! Ritat i strömlöst tillstånd. Som standard är reläutgången strömsatt (passiv). Använd därför anslutning 5 som NC. Ensam sensor till dörrautomatik Färdiga kopplingsscheman med plintnummer finns att få till de flesta slagdörrsautomatiker. 1. Tag lös kopplingsplinten från optikenheten med en tång eller tryck lös den med skruvmejsel underifrån genom hålet i kretskortet. 2. Anslut kabel från dörrautomatiken. Var noga med trådarna så du undviker att kardeler kommer utanför och kortsluter mot intilliggande anslutningar. (använd ev. trådhylsor) 3. Tryck fast plinten på optikenheten igen och montera in optikenheten i kapslingen. Om sensor används både på dörrens gångjärnssida och på anslagssidan kan man förenkla inkopplingen genom att använda en färdigkopplad kabelförgrening som finns som tillbehör. Den kallas Y-adapter och har färdigkopplade plintar att trycka fast i sensorerna. Se nästa sida. Artikel nr

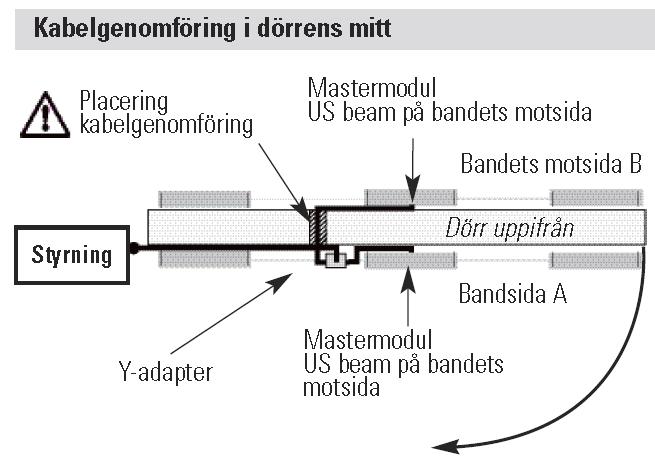

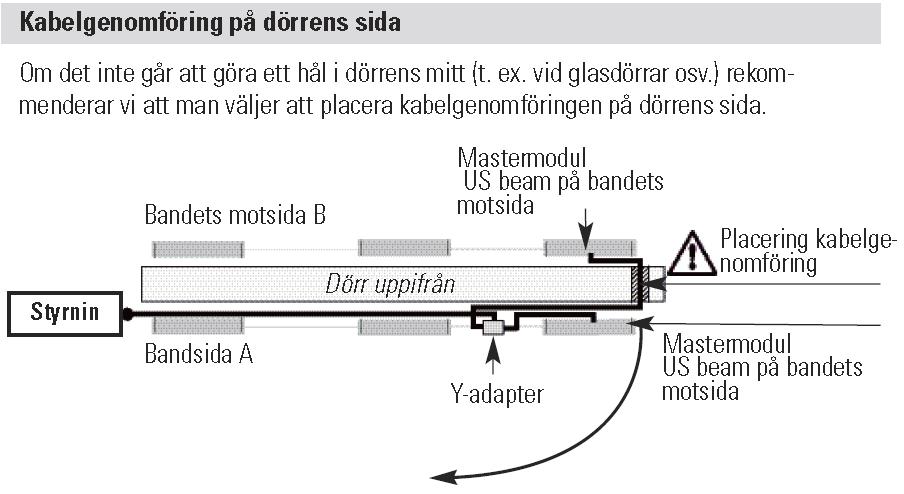

4 2) Anslut 2st sensorer enklare med Y-adapter anslagssida Anslagssida Anslagssida Gångjärnssidan Gångjärnssida A g Gångjärnssida A 1. Tag bort kopplingsplinten på en optikenhet (som blir mastermodul) i respektive sensor. Använd tång eller tryck lös den med skruvmejsel underifrån genom hålet i kretskortet. Y-adaptern levereras färdigkopplad med anslutningsplintar som trycks fast i respektive sensor. 2. Borra ett hål (Ø 10 mm) genom dörren för anslutningskabeln. Placera kabelgenomföringen i närheten av mastermodulen. (enligt skisserna ovan). OBS: Observera anslutningskabelns längd! Följ de landspecifika bestämmelserna gällande brand och rökskydd! Den 6-poliga kontakten passar genom ett borrhål på 10 mm. Vid mindre håldiameter, demontera först den stickbara skruvplinten, dra genom kabeln, återmontera skruvplinten. OBS: Observera plintanvändningen vid demontering/återmontering. 3. Anslut kabeln från automatiken till Y-adaptern och sätt sedan in Y-adaptern med fjäderbygeln i spåret i aluminiumprofilen. Alternativ för test av sensor: 1. Automatiken har ingen testutgång - Anslut inte testkabel (ej enligt standard EN16005) 2. Automatiken har en testutgång för gångjärnssidan och anslagssidan - Anslut en testingång (plint 1 eller 10). 3. automatiken har två testutgångar, för att testa gångjärnssidan och anslagssidans sensorer separat - Bryt av den bit på y-adaptern som är märkt med «break out» med hjälp av en kombinationstång och anslut båda testingångarna (plint 1 och 10) OBS! Ritat i strömlöst tillstånd. Som standard är reläutgången strömsatt (passiv). Använd därför anslutning 5 som NC.

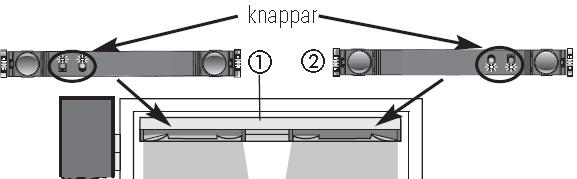

5 3) Placering av optikenheter För att sensorns ljusfält inte skall titta utanför dörrens sidokant måste IRenhet placeras i kapslingen med knapparna och den snedvinklade linsen närmast dörrkanten. För att vända IR-enheten om måste clipsen (5) tas av, vändas och sättas på igen enligt sekvens nedan. Skjut optikenheterna så nära åt profilens höger- och vänsterkant som möjligt för att säkra vid dörrkanterna. Då endast en optikenhet används skall den säkra dörrens framkant.

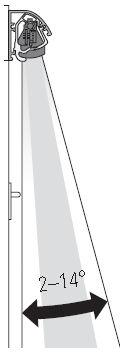

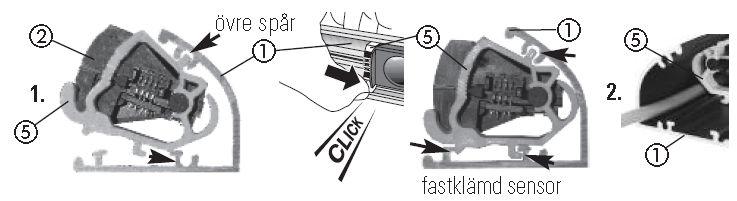

6 3) Placering av optikenheter Innan du monterar i den anslutna optikenheten i kapslingen skall du kontrollera att bägge fästclipsen har samma vinkelinställning. Se först till att tappen på clipsets ovansida kommer in i spåret upptill i profilen (1). Vrid sedan in underdelen i spåret (2) och tryck till sist fast den i spåret vid (3). Kablaget bör om möjligt läggas i utrymmet innanför klippsen. För att ta lös optikenhet ur profilen och justera vinkelinställning, tryck och lyft vid (3). Anslut ev. slavenheter till mastermodulen i sensorn med en medföljande flatkabel Anslut till sist kabeln från sensorerna till dörrautomatiken 1. Utrymme för kabel 2. Anslutning flatkabel mellan slav och master Begränsad plats för skruvskalle Vinkeln för varje sensor ska väljas så att dörren stannar FÖRE beröring. 8 graders lutning är ofta lagom att börja testa med för optikenhet vid främre dörrkant och 5 grader på den IR-enhet som ev. används vid dörrens bakre kant. 3. 3

7 4) Ställ in rätt testinput före idrifttagning Test av sensor och användning av flera optikenheter i sensorn är endast möjligt då sensorn matas med likspänning. Aktivera test och välj testsignal med knappar Tag reda på vilken sorts testsignal din dörrautomatik skickar. Om test inte finns på dörrautomatiken, gå vidare direkt till idrifttagning. Ibland måste även en parameter för drift med sensor väljas på automatiken. Tryck 1sek. på sensorns bägge knappar för att komma i programmeringsläge. Parameter 1 testinput indikeras genom att röd LED blinkar i intervaller med 1 blinkning åt gången. Värde 5 test avstängd visas genom att grön LED blinkar i intervall om 5 blinkningar. Aktivera test och välj testsignal genom att trycka på grön knapp tills rätt antal gröna blinkningar visar önskad inställning. Testingång, Värde 1: Hög aktiv, Pull up (grön blinkar 1gång) Testingång, Värde 2: Hög aktiv, Pull down (grön blinkar 2ggr) Testingång, Värde 3: Låg aktiv, Pull up (grön blinkar 3ggr) Testingång, Värde 4: Låg aktiv, Pull down (grön blinkar 4ggr) Testingång, Värde 5: Frånkopplad (grön blinkar 5ggr) Grön Knapp Röd Knapp Grön LED Röd LED Aktivera test och välj testsignal med fjärrkontroll Tag reda på vilken sorts testsignal din dörrautomatik skickar. Om test inte finns på dörrautomatiken, gå vidare direkt till idrifttagning. Ibland måste även en parameter för drift med sensor väljas på automatiken. Se till att sensorns är i programmeringsläge, dvs det är mindre än 30min sedan den anslöts till ström. Annars tryck på bägge sensorknappar i 1sek. Slå på fjärrkontrollen med G-knappen, rikta den mot sensorn och se att sensorn svarar med att tända en siffra på fjärrkontrollens tangenter. Välj önskat värde på testingången genom att ange bokstaven A följt av önskat värde från 1 till 5 enligt ovan. Art.nr Reglobeam fjärrkontrolll med IR-indikator säljs separat som verktyg för dörrtekniker. Förenklar inställningar och kan visa var på golvet framför dörrbladet som sensorns fält befinner sig.

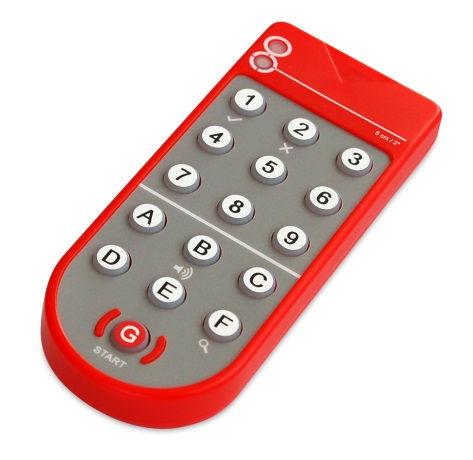

8 5) Idrifttagning Idrifttagning utan fjärrkontroll! 1. Håll inne grön knapp på mastermodulen i 5 sek. (på den optikenhet som är ansluten direkt till automatiken eller till Y-adaptern) Då görs inläsning av montagehöjden och idrifttagning sker automatiskt. 2. Om båda lysdioderna «röd» och «grön» blinkar betyder det att idrifttagningen aktiverats. Du har ca 6 sekunder på dig att flytta dig ur fältet. När bara den röda lysdioden blinkar, betyder det att idrifttagning/initiering pågår. Beträd då inte avkänningsfältet. 3. Se avsnitt felsökning om röd lysdiod inte slutar blinka efter en liten stund. 4. Om båda lysdioderna är släckta har initialiseringen avslutats. Idrifttagning med fjärrkontroll 1. Sätt igång fjärrkontrollen genom att hålla ned G-knappen i 2 sek. Rikta den mot sensorn och se till att sensorn svarar med sin adress och lyser upp en av sifferknapparna. 2. Aktivera idrifttagning genom att trycka i följd: F, 3, 6 3. Om båda lysdioderna «röd» och «grön» blinkar betyder det att idrifttagningen aktiverats. Du har ca 6 sekunder på dig att flytta dig ur fältet. När bara den röda lysdioden blinkar, betyder det att idrifttagning/initiering pågår. Beträd då inte avkänningsfältet. 4. Se avsnitt felsökning om röd lysdiod inte slutar blinka efter en liten stund. 5. Om båda lysdioderna är släckta har initialiseringen avslutats. Grön Knapp Röd Knapp Grön LED Röd LED Art.nr Reglobeam fjärrkontrolll med IR-indikator säljs separat som verktyg för dörrtekniker. Förenklar inställningar och kan visa var på golvet framför dörrbladet som sensorns fält befinner sig.

9 Nu är sensorn klar för drift! Pröva om sensorn fungerar som du tänkt dig! Ingen LED skall blinka på sensorn När du för in handen i sensorns fält framför dörrbladet skall det klicka i sensorns reläutgång och du skall se att röd LED tänds. Kontrollera så att dörren stannar innan dörrbladet träffar dig, öka annars vinkel på optikenhetens fästclips. Sensorns fält vid dörrens framkant bör i regel ligga åtminstone 20cm före dörrbladet vid golvet. Kontrollera så att dörren kan öppna fullt, även vid ev. hinder bakom dörren. Minska ev. på vinkeln i optikenhetens fästclips. Vissa dörrautomatiker kan läras att ignorera signal från sensorn som detekterar en vägg bakom dörren. Om sensorns fält på anslagssidan tar i dörrkarmen vid stängningsrörelsen så att dörren går upp igen, så flyttas sensormodulen lite i sidled, längre från dörrkanten. Alternativt minskas sensorns lutningsvinkel i clipsen. Om allt är tillfredställande sätt på fronten & gavlarna. Ytterligare inställningar kan behöva göras vid speciella omgivningsförhållanden.

10 Ändring av golvinställning Om sensorn blir störd och detekterar på markförhållandena, t.ex vid gallerdurk på marken eller vid mörka och blöta golv. Tre olika golvinställningar kan göras med parameter 7, bakgrundens beskaffenhet. Värde 1, Vanliga golv inomhus Värde 2, Mörka och blanka golv Värde 3, Gallerdurk och svåra utomhusförhållanden Lägg något över gallrer under idrifttagningen. Detekteringshöjden ökar till 50cm över mark. Valet av värde 2 & 3 stänger av detektorns självtest mot underlaget och vid gallerdurk stängs även den automatiska underlagsanpassningen av. Inställning utan fjärrkontroll 1. Tryck 1sek. på sensorns bägge knappar för att komma i programmeringsläge. 2. Parameter 1 testinput indikeras genom att röd LED blinkar i intervaller med 1 blinkning åt gången. Parameterns värde visas genom att grön LED blinkar i intervall om värdets siffra. 3. Bläddra fram till parameter 7 genom att trycka 6 gånger på röda knappen. Röd LED skall blinka i intervaller med 7 blinkningar. Välj värde ett, två eller tre genom att trycka på den gröna knappen. Räkna antalet gröna blinkningar för att se inställt värde. Inställning med fjärrkontroll 1. Sätt igång fjärrkontrollen genom att hålla ned G-knappen i 2 sek. Rikta den mot sensorn och se till att sensorn svarar med sin adress och lyser upp en av sifferknapparna. 2. Välj underlag genom att trycka i följd: F, 2, och värdet 1,2 el. 3

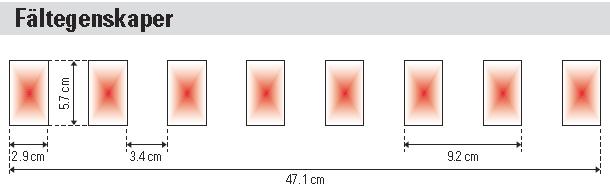

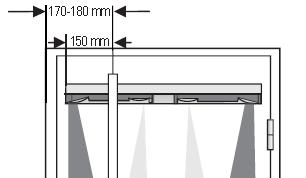

11 Tända och släcka strålar, t.ex vid dörrhandtag Då olika hinder stör sensorns detekteringsfält kan fältet anpassas genom att tända och släcka strålar i ljusridån. Uniscan optikenhet har 8st ljusstrålar men från fabrik är endast 5st aktiva eftersom det räcker för att klara detekteringskraven. Sensorn drar då minsta möjliga ström. Strålarnas nummer visas med optikenhetens knappar & vinklad lins vända åt vänster i kapslingen. (Vid monteringshöjd 2.2m) x x x Stråle nummer Med Reglobeam fjärrkontroll kan varje enskild stråle tändas och släckas enligt önskemål. 1. Sätt igång fjärrkontrollen genom att hålla ned G-knappen i 2 sek. Rikta den mot sensorn och se till att sensorn svarar med sin adress och lyser upp en av sifferknapparna. 2. Tryck kommandot B följt av strålens nummer 1-8 och därefter siffran 1 eller 2 (1=på och 2=av) Med sensorns bägge knappar kan ett antal olika strålmönster väljas. 1. Tryck 1sek. på sensorns bägge knappar för att komma i programmeringsläge. 2. Parameter 1 testinput indikeras genom att röd LED blinkar i intervaller med 1 blinkning åt gången. Parameterns värde visas genom att grön LED blinkar i intervall om värdets siffra. 3. Bläddra fram till parameter 2 genom att trycka 1 gång på röda knappen. Röd LED skall blinka i intervaller med 2 blinkningar. Välj värde genom att trycka på den gröna knappen. Räkna antalet gröna blinkningar för att se inställt värde. Vid vertikala dörrhandtag rekommenderas följande sensorplacering: Välj så liten diameter som möjligt på handtaget

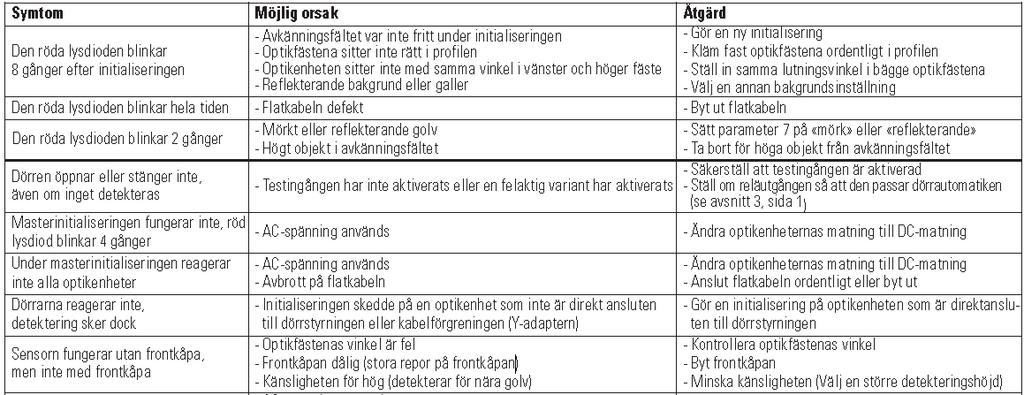

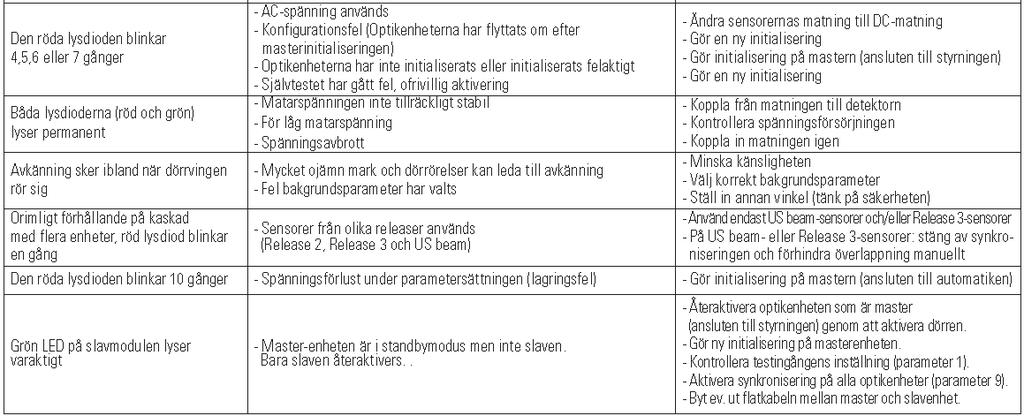

12 Felsökning
