1 MARKTEKNISK UNDERSÖKNINGSRAPPORT Uppdrags nr: /GEOTEKNIK OCH MILJÖTEKNIK Datum: DETALJPLAN FÖR NYA BOSTÄDER Rev: A KROKSLÄTT 35:11 OCH 35:13, GÖTEBORGS STAD Datum: TELLSTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Handläggare, geoteknik: Thomas Borg Tel thomas.borg@tellstedt.se Handläggare, miljö: Cecilia Ahl Tel cecilia.ahl@tellstedt.se Granskare: Thomas Östergren Tel thomas.ostergren@tellstedt.se TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A, Göteborg Tel Fax Org nr (11)

2 Innehåll 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN Topografi och ytbeskaffenhet Befintliga konstruktioner POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod Fältingenjör Kalibrering Provhantering GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod HYDROGEOLOGISKA UNDERSÖKNINGAR MILJÖTEKNISKA UNDERSÖKNINGAR HÄRLEDDA VÄRDEN Jordlagerbeskrivning Hållfasthetsegenskaper Deformationsegenskaper Övriga egenskaper VÄRDERING AV UNDERSÖKNING Generellt BILAGOR...11 K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 2(11)

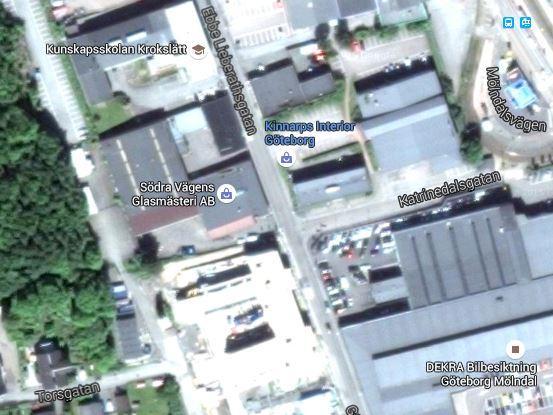

3 1 OBJEKT På uppdrag av JM AB har Tellstedt i Göteborg AB utfört en geoteknisk utredning för rubricerat objekt. Syftet med denna MUR/geoteknik är att utgöra ett underlag för detaljplanearbete och planering av området. Bild 1. Ungefärligt läge för undersökningsområdet.( 2 ÄNDAMÅL De geotekniska undersökningarna syftar till att utgöra geotekniskt underlag inför planering och detaljplanearbete för förtätning av bostäder på fastigheterna Krokslätt 35:11 och 35:13 som ligger vid Ebbe Lieberathsgatan alldeles vid kommungränsen mellan Mölndal och Göteborg. 3 UNDERLAG FÖR UNDERSÖKNINGEN Grundkartematerial erhållet från beställaren Ritningar på förslag till nybyggnad av bostäder. Stabilitetsutredning utförd av WSP 2010, Mölndals kommun, kvarteret Matildeberg, schakt för källare, K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 3(11)

4 stabilitetsutredning, uppdragsnummer , WSP Örebro, daterad Geoteknisk undersökning utförd av Norconsult 2008, Kvarteret Matildeberg &Leoparden, Mölndals kommun, Geoteknisk PM-Underlag för detaljplan, Uppdragsnummer , daterad Geoteknisk utredning utförd av Norconsult, Mölndal, Tigern 1 och Jaguaren 9-10, detaljplan, PM geotekniska förhållanden, , reviderad , Uppdragsnummer Geoteknisk undersökning utförd av Bo Alte, 35 Kv Innaren nr 11 Krokslätt Tillbyggnad PM Beträffande grundförhållanden och grundläggning, Arbetsnummer 86,066, daterad Tabell 1. Planerings- och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och utförande Rapport 1:2013 (SGF fälthandbok) Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Geoteknisk undersökning och provtagning genom borrnings-och utgrävningsmetoder och grundvattenmätning Tr-sondering Skruvprovtagning Vingförsök Rapport 2:93 CPT-sondering Rapport 1:93 Standard eller annat styrande dokument Rapport 1:2013 (SGF Fälthandbok) Rapport 1:2013 (SGF Fälthandbok) Rapport 1:2013 (SGF Fälthandbok) Kolvprovtagning Rapport 1:2009 Slb-sondering Rapport 1:2013 (SGF Fälthandbok) Tabell 3. Laboratorieundersökningar Vattenkvot SIS-CEN ISO/TS :2005 Konflytgräns SIS-CEN ISO/TS :2007 Densitet SIS-CEN ISO/TS :2004 CRS SIS-CEN ISO/TS :2007 Fallkonförsök SIS-CEN ISO/TS :2007 Tabell 4. Hydrogeologiska undersökningar Grundvattenmätning Rapport 1:2013 (SGF Fälthandbok) Portrycksmätning Rapport 1:2013 (SGF Fälthandbok) K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 4(11)

5 4 GEOTEKNISK KATEGORI Undersökningarna är utförda i enlighet med geoteknisk kategori 2. 5 BEFINTLIGA FÖRHÅLLANDEN 5.1 Topografi och ytbeskaffenhet Det nu undersökta området är beläget längsmed Ebbe Lieberathsgatan i Krokslätt. Området ligger i Göteborg alldeles vid gränsen mot Mölndal. Nivåerna varierar mellan ca +10 i den västra delen av detaljplaneområdet för att mot den östra delen minska till +5,7. Utanför detaljplaneområdet mot väster utgörs marken av lövskog som sluttar vidare upp mot ca +25 där villabebyggelse tar vid. En mindre gångväg löper i nordsydlig riktning genom lövskogen. Detaljplaneområdet utgörs av bebyggd mark med parkering i väster och en industrifastighet med en asfalterad innegård. Parkeringen ligger på nivån +10 och innergården på ca Befintliga konstruktioner Befintliga byggnader är delvis stödpålade, delvis grundlagda med plattgrundläggning och kompensationsgrundläggning. Den västra byggnaden på Krokslätt 35:13 är stödpålad med betongpålar med tillåten last på mellan ca 33 och 45 ton enligt K-ritningar från Stadsbyggnadskontoret. Glasverkstaden inryms under den södra delen av parkeringen i den västra delen av detaljplaneområdet. Kompensationsgrundläggning är utförd för en tillbyggnad på Krokslätt 35:11. Tillbyggnaden ligger i den norra delen av undersökt område och är utförd mot väster från byggnaden som ligger längsmed Ebbe Lieberathsgatan. Övriga byggnader, mot Ebbe Lieberathsgatan, är plattgrundlagda med sulor och plattor. Dessa byggnader visar idag upp stora sättningsskador. Den norra av byggnaderna längs med Ebbe Lieberathsgatan är grundförstärkt med plastöverdragna stålpålar. I Ebbe Lieberathsgatan finns ledningar för vatten, avlopp och fjärrvärme. Kablar finns för opto, el, och tele. 6 POSITIONERING Sonderingspunkterna, har mätts in med GPS och totalstation, understödd av SWEPOS fasta referensstationer. Koordinatsystem: Sweref Höjdsystem: RH2000. K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 5(11)

6 7 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 7.1 Utförda undersökningar Den nu utförda geotekniska undersökningen utfördes med borrbandvagn Geotech 504 och bestod i: Tr- Trycksondering i 8 punkter Slb- Slagsondering i 6 punkter Skr- Skruvprovtagning i 5 punkter Vb- Vingsondering i 2 punkter CPT- Cone penetration test, 2,5 ton i 1 punkt. Kv- Kolvprovtagning i 1 punkt Gw- Grundvattenrör i 2 punkter Mskr- Miljöskruvar i 2 punkter. Pp- Portrycksmätare i 1 punkt Tabell 5. Utförda fältundersökningar Und. punkt Tr Slb Skr Vb CPT Kv Gw MSkr Pp 1 X X 2 X X 3 X X X X 4 X X 5 X X X 6 X X 7 X X X 8 X X X 9 X X X 10 X X X X 7.2 Undersökningsperiod Den geotekniska undersökningen utfördes under november Fältingenjör Fältarbetet har utförts av fältingenjör Mikael Enkvist och Kristian Stals, Tellstedt i Göteborg AB. 7.4 Kalibrering Vb 1 nr EVB-0055 och är Kalibrerad hos Geotech, Kalibreringsfaktorn uppmättes till 1,05 CPT 2 nr 4825, Area faktorer: (a) 0,842 (b) 0,000 Kalibrerad hos Geotech K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 6(11)

7 7.5 Provhantering Skruvprover har transporterats i plastpåsar (geoskandiapåsar) till Tellstedts egna laboratorium för rutinanalys. Ostörda kolvtuber har transporterats till Tellstedts laboratorium i kolvlåda med isolering för rutinundersökning. På två utvalda prover har CRS-analys utförts vid Rambölls geotekniska laboratorium i Göteborg. 8 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 8.1 Utförda undersökningar Nedanstående geotekniska laboratorieundersökningar har utförts. Tabell 6. Utförda laboratorieundersökningar Undersökningspunkt Jordart Vattenkvot W (%) Konflytgräns WL (%) Skjuvhållfasthet (fallkonförsök) Densitet Sensitiviet CRS 4 X X 8 X X 10 X X X X X X X Resterande skruvprover har analyserats okulärt i fält av fältgeotekniker Mikael Enkvist. 8.2 Undersökningsperiod Laboratorieundersökningarna har utförts under november månad Rutinundersökning har utförts av Birgitta Alfredsson, Tellstedt I Göteborg AB. CRS-analyserna har utförts av Helena Seger, Ramböll Sverige AB. 9 HYDROGEOLOGISKA UNDERSÖKNINGAR Två grundvattenrör och en portrycksmätare har installerats sektion A-A. Ett grundvattenrör har placerats i punkt 3, med spetsen 4,5 meter under markytan, och ett i punkt 5 med spetsen 10,5 meter under markytan. I punkt 5 har även en portrycksmätare installerats på 6 meters djup under markytan. Grundvattenrören och portrycksmätaren har lästs mellan och samt under sommaren Grundvattennivån i punkt 3 ligger på en nivå mellan +8,48 och +8,72, medan grundvattennivån i punkt 5 ligger på ca + 5,65. Detta motsvarar en grundvattennivå på mellan ca 1,7 och 1,45 meter under markytan i punkt 3 och 0,45 meter under markytan i punkt 5. Grundvattenröret i punkt 5 visade sig ha en bristande hydraulisk kommunikation med den undre akviferen varför tryckning av grundvattenröret utfördes. Kompletterande mätningar utförda under sommaren 2016 i grundvattenrören visar på grundvattenytor mellan +8,37 och +8,52 i grundvattenrör 3, vilket motsvarar mellan 1,65 och 1,8 meter under markytan. I grundvattenrör 5 uppmättes en nivå på mellan +5,45 och +5,48, vilket motsvarar mellan 0,65 och 0,68 meter under markytan. K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 7(11)

8 För portrycksmätaren ligger portrycksnivån mellan ca +5,6 och +5,9. Sedan tidigare finns ett grundvattenrör söder om detaljplaneområdet. I WSPs utredning finns GW_OLD och ett grundvattenrör samt tre portrycksmätare i punkt WSP10-3. Grundvattenröret GW_OLD har en uppmätt nivå om +6,6 under april Det motsvarar i denna punkt en grundvattenyta 1,2 meter under markytan. Grundvattenröret och portrycksmätarna i WSP10-3 har en trycknivå som motsvarar mellan ca +8,5 och +9,3, vilket blir ca 0,7 till 1,5 meter under markytan. Grundvattenröret och portrycksmätarna mättes under och Grundvattenytan varierar mellan årstiderna beroende på nederbörden, särskilt i den övre akvifären ovanpå leran. 10 MILJÖTEKNISKA UNDERSÖKNINGAR 10.1 Utförda provtagningar Upptagning av miljöprover har utförts i två skruvprovtagningspunkter, 9 och 10. Proverna är så kallade blandprover upptagna från det översta materialet, ned till det att troligen ostörda jordarter (lera) påträffas. Asfalt har provtagits i punkt 9, för att kontrollera halten PAH-16 (tjärasfalt) Undersökningsperiod Markmiljöproverna och asfaltsprovet togs upp i samband med den geotekniska undersökningen Laboratorieingenjörer Markmiljöproverna och asfaltsprovet har analyserats av Eurofins Environment Sweden AB, vilka är ackrediterat laboratorium. Markmiljörapporterna är godkända digitalt av Paola Nilson, se bilaga 9 11 HÄRLEDDA VÄRDEN 11.1 Jordlagerbeskrivning Jordprofilen utgörs generellt av fyllnadsmaterial på lera som underlagras av friktionsmaterial på berg. I den västra delen är leran fast och har ringa mäktighet medan leran blir lösare åt öster som mäktigheten ökar. Ytlagret utgörs av mulljord i de västra delarna med lövskog, asfalt vid parkeringsplatserna och innergårdarna och några små gräsytor. Fyllnadsmaterial påträffas under asfalten. Fyllnadsmaterialet består av sand, grus, grusig sand och torrskorpelera som är ställvis sandig och grusig. Fyllnadsmaterialet har en mäktighet mellan 0,3 och ca 2 meter. Minst mäktighet i den östra delen mot Ebbe Lieberathsgatan och störst under parkeringen i väster. K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 8(11)

9 Lera återfinns under fyllnadsmaterialet och mulljorden. I den nordvästra delen är leran torrskorpefast ned till 1 meter vilket är det erhållna djupet i denna del. I övriga skruvprovtagningspunkter är leran torrskorpefast och ställvis rostflammig och gyttjig ned till 0,7 och 2,7 meter. I punkterna 4 och 8 så är leran siltig ner till 3 meter. I punkt 4 är även leran gyttjig. Leran är genomgående fastare i punkt 8 på parkeringen, vilket kan bero på att fyllnadsmaterialet ovanpå har sammanpressat leran. Leran går generellt från att vara fastare i väster till att vara lös i den östra delen, punkt 4,5,9 och 10. Baserat på kolvprovtagningspunkt 10 i den östra delen av området så är leran svagt gyttjig till gyttjig från ca 1 meters djup ned till ca 5 meter. Vassrester förekommer också i den gyttjiga leran och ställvis även skal. Från 8 till 10 meter är leran svag sulidflammig och på 6 respektive 7 meter finns finsandskörtlar respektive skal. Friktionsmaterial finns under leran. Mäktigheten och dess egenskaper har inte undersökts i denna utredning. I Norconsults utredning 2008 utfördes en jord-bergssondering i närheten av undersökningsområdets sydöstra del. Här erhölls bergsstopp på ca 39 meters djup. Friktionslagret bedöms i denna punkt vara ca 10 meter. Minst ca 4 meters friktionsmaterial finns i punkt 2 i områdets nordvästra del. Lerans mäktiget är endast ca 1 meter i undersökningsområdets nordvästra del. Mäktigheten ökar sedan åt söder och åt öster för att vara ca meter i undersökningsområdets östra del, ökande åt söder. Baserat på WSPs sonderingar 2010 är leran mellan ca 7 meter mäktig i den sydvästra delen av undersökningsområdet och ökar till ca 30 meter i den sydöstra delen. Fast botten påträffas mellan 1 och 10,5 meter. Grundast i nordvästra delen och djupast i den östra delen Hållfasthetsegenskaper Fallkonförsök, vingsondering och CPT-sondering har utförts. Korrektion har skett mot konflytgräns i punkt 10 för de östra punkterna och ingen korrektion har utförs på vingsonderingen i punkt 3. För skjuvhållfastheter uppmätta i WSPs sektion A har flytgräns från WSP10-3 och NC08-14 använts för den västra delen, vingsonderingar i punkt WSP10-1 och WSP10-2, och flytgräns från WSP10-31 för den östra delen. Skjuvhållfastheten varierar över området. Den är högre i den västra delen, särskilt under fyllnadsmaterialet, där skjuvhållfastheten ligger på ca kpa. I den sydvästra delen av undersökningsområdet ligger skjuvhållfastheten på ca 16 kpa mellan nivån 0 och +9. I den östra delen har skjuvhållfastheten utvärderats till 12 kpa mellan + 5 och -1, för att från -1 öka med 1,125 kpa/m. Sensitiviteten har uppmätts i kolvprovtagningspunkt 10. Sensitiviteten ligger på mellan 13 och 34 och leran klassas därmed som mellan- till högsensitiv. K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 9(11)

10 Sensitiviteten har också uppmätts i WSPs undersökning söder om nu undersökt område. Här varierar sensitiviten mellan 13 och 32 i punkt WSP10-31 samt mellan 3 och 147 i punkt WSP10-3. Leran klassas därmed som mellan- till högsensitiv i punkt WSP10-31 och lågsensitiv till kvick i punkt WSP Deformationsegenskaper CRS-försök har utförts på två nivåer, 4 och 7 meter i punkt 10. Ett förkonsolideringstryck på 47 kpa respektive 64 kpa erhölls för respektive nivå. För motsvarande nivåer var kompressionsmodulen 548 kpa och 352 kpa. Sammanställda värden från CRS-försök redovisas i bilaga Övriga egenskaper Densitet, vattenkvot, konflytgräns har erhållits på ostörda prover från punkt 10. Samma egenskaper har mätts upp i punkten WSP10-31, WSP10-3 och NC I punkt 10 varierar densiteten mellan 1,48 ton/m 3 och 1,68 ton/m 3 mellan djupena 2 respektive 5 meter. Vattenkvoten ligger mellan 104% på djupena 2, 6 och 7meter och 75% på 5 meter. Konflytgränsen är 99% på 2 meter och 68% mellan 6 och 10 meter. För punkt WSP10-31 är vattenkvoten mellan 59% och 120% för 21 respektive 2 meter, konflytgränsen mellan 66% och 117% för 15 respektive 2 meter och densiteten mellan 1,37 ton/m 3 och 1,68 ton/m 3. I punkt WSP10-3 ligger densiteten mellan 1,52 ton/m 3 och 2,0 ton/m 3 på 4 respektive 12 meter. Vattenkvoten varierar mellan 16% och 88% för 1,75 och 8 meter. Konflytgränsen varierar mellan 43% och 68% för 2 och 4 meter. Motsvarande egenskaper för punkt NC08-14 är mellan 1,42 ton/m 3 och 1,68 ton/m 3 för densiteten på 2 meter respektive 4 meter. Vattenkvoten ligger mellan 59% och 99% för leran på 6 respektive 2 meter och konflytgränsen varierar mellan 100% och 56% för 2 och 6 meter. De olika egenskaperna har sammanställts i bilaga 6 för samtliga ovan nämnda punkter. 12 VÄRDERING AV UNDERSÖKNING Generellt Undersökningen bedöms vara tillräcklig för att göra underlag för detaljplan. I grundvattenrör 5 var grundvattennivån konstant varför uppfyllning av röret utfördes ytterligare en gång. Vattennivån visade sig inte sjunka vilket beror på bristande hydraulisk kommunikation mellan filterspetsen och den undre akviferen. Tryckning av röret har utförts och fortsatta mätningar rekommenderas. K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 10(11)

11 13 BILAGOR Bilaga 1 Bilaga 2 Skruvprovtagningstabell Kolvprovtagningsprotokoll Bilaga 3 CPT-sonderingar utvärderade i CONRAD, bh 10 Bilaga 4 CRS-protokoll, bh 10 Bilaga 5 Bilaga 6 Bilaga 7 Bilaga 8 Bilaga 9 Ritning G-1 Ritning G-2 Ritning från WSP 2010 Sammanställning av Skjuvhållfasthet Sammanställning av Jordegenskaper, med närliggande utredningar Grundvattenmätningsprotokoll, GW 3 och GW 5 Portrycksmätningsprotokoll Analysbilagor, markmiljö, Eurofins Sonderingsplan, 1:400 (A1) Sonderingsresultat, L 1:200, H 1:100 (A1) Sonderingsresultat, sektion WSP A-A, H 1:100, L1:200 (A1) K:\PETELL\VAR\Uppdrag\000000\2015\ Krokslätt 35_11 och 35_13\G\Rapport\MUR B.doc 11(11)

12

13

14 Bilaga 3

15

16

17

18

19

20 Bilaga 4 Ramböll Sverige AB, Division Syd Vädursgatan 6 BOX 5343, GÖTEBORG Tel geolab.goteborg@ramboll.se Datum Helena Seger Sektion/borrhål Djup/nivå Jordart Densitet t/m³ Vattenkvot w % Uppdrag : Uppdragsnummer : Υ C kpa M L kpa Υ L kpa M Sammanställning av CRS Ebbe Lieberathsgatan C V m 2 /s k i m/s k 10 4,0 (gy)le 1, ,1 2,2E-08 1,4E-09 5,2 7,0 Le sk 1, ,1 3,4E-08 1,4E-09 3,3

21 Redovisning av ödometerförsök, CRS-försök Projekt: Ebbe Lieberathsgatan Uppdragsnummer: Uppdragsgivare: Tellstedt Datum/Sign: / HS Löp-nr/Gransk.: / MB Sektion/borrhål: 10 Djup: 4,0 m Ödometer nr: 4 Densitet: 1,53 t/m 3 Vattenkvot: 85,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: något gyttjig LERA Provhöjd: 20 mm Def.hastighet: 0,74 %/h Effektivt vertikaltryck, Υ' v, [kpa] ,0E- 11 1,0E ,0E- 9 Γ [%] c v [m 2 /s] Υ' v 1,0E c v 1,0E ,0E Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. Anm. Υ' c, kpa M L, kpa Υ' L, kpa M' c v, min, m 2 /s k i, m/s k ,1 2,2E-8 1,4E-9 5,2 Ramböll Sverige AB, Division Syd Vädursgatan 6, Box 5343, Göteborg Telefon , Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFD14101.crs (4)

22 Utvärdering av modultal och kontroll av portryck Projekt: Ebbe Lieberathsgatan Uppdragsnummer: Uppdragsgivare: Tellstedt Datum/Sign: / HS Löp-nr/Gransk.: / MB Sektion/borrhål: 10 Djup: 4,0 m Ödometer nr: 4 Densitet: 1,53 t/m 3 Vattenkvot: 85,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: något gyttjig LERA Provhöjd: 20 mm Def.hastighet: 0,74 %/h Effektivt vertikaltryck, Υ' v, [kpa] M 4 40 M [MPa] u b [kpa] 2 u 20 b Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. M' Υ' L, kpa Anm. 11,1 96 Ramböll Sverige AB, Division Syd Vädursgatan 6, Box 5343, Göteborg Telefon , Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFD14101.crs (4)

23 Utvärdering av permeabilitet Projekt: Ebbe Lieberathsgatan Uppdragsnummer: Uppdragsgivare: Tellstedt Datum/Sign: / HS Löp-nr/Gransk.: / MB Sektion/borrhål: 10 Djup: 4,0 m Ödometer nr: 4 Densitet: 1,53 t/m 3 Vattenkvot: 85,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: något gyttjig LERA Permeabilitet, k, [m/s] Provhöjd: 20 mm Def.hastighet: 0,74 %/h 1,0E-12 1,0E-11 1,0E-10 1,0E-09 1,0E-08 1,0E-07 1,0E-06 1,0E Γ [%] Försöket är utfört och utvärderat enligt Svensk Standard SS k i, m/s k 1,4E-9 5,2 Anm. Ramböll Sverige AB, Division Syd Vädursgatan 6, Box 5343, Göteborg Telefon , Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFD14101.crs (4)

24 Utvärdering av förkonsolideringstryck och linjär modul Projekt: Ebbe Lieberathsgatan Uppdragsnummer: Uppdragsgivare: Tellstedt Datum/Sign: / HS Löp-nr/Gransk.: / MB Sektion/borrhål: 10 Djup: 4,0 m Ödometer nr: 4 Densitet: 1,53 t/m 3 Vattenkvot: 85,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: något gyttjig LERA Provhöjd: 20 mm Def.hastighet: 0,74 %/h Effektivt vertikaltryck, Υ' v, [kpa] Γ [%] 20 Υ' v Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. 300 Υ' c, kpa M L, kpa Υ' L, kpa Anm. Ramböll Sverige AB, Division Syd Vädursgatan 6, Box 5343, Göteborg Telefon , Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFD14101.crs (4)

25 Redovisning av ödometerförsök, CRS-försök Projekt: Ebbe Lieberathsgatan Uppdragsnummer: Uppdragsgivare: Tellstedt Datum/Sign: / HS Löp-nr/Gransk.: / MB Sektion/borrhål: 10 Djup: 7,0 m Ödometer nr: 4 Densitet: 1,49 t/m 3 Vattenkvot: 98,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: LERA skalrester Provhöjd: 20 mm Def.hastighet: 0,75 %/h Effektivt vertikaltryck, Υ' v, [kpa] ,0E- 10 1,0E ,0E- 8 Γ [%] c Υ' v c v [m 2 /s] 1,0E ,0E ,0E Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. Anm. Υ' c, kpa M L, kpa Υ' L, kpa M' c v, min, m 2 /s k i, m/s k ,1 3,4E-8 1,4E-9 3,3 Ramböll Sverige AB, Division Syd Vädursgatan 6, Box 5343, Göteborg Telefon , Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFD14109.crs (4)

26 Utvärdering av modultal och kontroll av portryck Projekt: Ebbe Lieberathsgatan Uppdragsnummer: Uppdragsgivare: Tellstedt Datum/Sign: / HS Löp-nr/Gransk.: / MB Sektion/borrhål: 10 Djup: 7,0 m Ödometer nr: 4 Densitet: 1,49 t/m 3 Vattenkvot: 98,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: LERA skalrester Provhöjd: 20 mm Def.hastighet: 0,75 %/h Effektivt vertikaltryck, Υ' v, [kpa] M M [MPa] u b [kpa] 2 20 u b Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. M' Υ' L, kpa Anm. 14,1 99 Ramböll Sverige AB, Division Syd Vädursgatan 6, Box 5343, Göteborg Telefon , Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFD14109.crs (4)

27 Utvärdering av permeabilitet Projekt: Ebbe Lieberathsgatan Uppdragsnummer: Uppdragsgivare: Tellstedt Datum/Sign: / HS Löp-nr/Gransk.: / MB Sektion/borrhål: 10 Djup: 7,0 m Ödometer nr: 4 Densitet: 1,49 t/m 3 Vattenkvot: 98,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: LERA skalrester Permeabilitet, k, [m/s] Provhöjd: 20 mm Def.hastighet: 0,75 %/h 1,0E-12 1,0E-11 1,0E-10 1,0E-09 1,0E-08 1,0E-07 1,0E-06 1,0E Γ [%] Försöket är utfört och utvärderat enligt Svensk Standard SS k i, m/s k 1,4E-9 3,3 Anm. Ramböll Sverige AB, Division Syd Vädursgatan 6, Box 5343, Göteborg Telefon , Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFD14109.crs (4)

28 Utvärdering av förkonsolideringstryck och linjär modul Projekt: Ebbe Lieberathsgatan Uppdragsnummer: Uppdragsgivare: Tellstedt Datum/Sign: / HS Löp-nr/Gransk.: / MB Sektion/borrhål: 10 Djup: 7,0 m Ödometer nr: 4 Densitet: 1,49 t/m 3 Vattenkvot: 98,0 % Provningstemp.: 8 o C Provdiameter: 50 mm Benämning: LERA skalrester Provhöjd: 20 mm Def.hastighet: 0,75 %/h Effektivt vertikaltryck, Υ' v, [kpa] Γ [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. Υ' v 300 Υ' c, kpa M L, kpa Υ' L, kpa Anm. Ramböll Sverige AB, Division Syd Vädursgatan 6, Box 5343, Göteborg Telefon , Geolab.goteborg@ramboll.se T:\39_1\ \CRS\CrsRitRam\DFD14109.crs (4)

29

30 Bilaga 6

31

32

33

34 Bilaga 7 TELLSTEDT AB GW-MÄTNING, Grundvattenrör PROJEKT: PROJEKTNR: BORRHÅL: JM Ebbe Liberatsgatan SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: GW 1" ME Markytans nivå 10,165 Filterlängd (D) 0,50 m Tot rörlängd till filter (A) 5,00 m ök rör (B) 0,95 m ö my Filterdjup ( Filterspets) (C) 4,55 m u my Dexel NEJ DATUM A+D E Anmärkning Sign 2015 Total längd ( inkl filter ) Avläsning [GW u ök rör] Vattenhöjd ( m u my ) Nivå B E A 5,50-0,95 ME 06-nov 2,64 1,69 8,48 TB 16-nov 2,46 1,51 8,66 Rör avbrutet TB 20-nov 2,50 1,55 8,62 TB 25-nov 2,48 1,53 8,64 TB 04-dec 2,40 1,45 8,72 TB 23-dec 2,31 1,31 8,86 TB 29-jun 2,60 1,65 8, TB 09-aug 2,75 1,80 8,37 TB D C Funktionskontroll GW-rör Funktionskontroll Vy sjunker vid installation ja nej Vattennivå Tid Vy X under RÖK 00:00 00:05 00:10 00:15 t=0 ökande tid -> Tid Sign V 45 JM Ebbe Liberatsgatan GW_protokoll_ME, Gw 3

35 TELLSTEDT AB GW-MÄTNING, Grundvattenrör PROJEKT: PROJEKTNR: BORRHÅL: JM Ebbe Liberatsgatan SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: GW 1" ME Markytans nivå 6,13 Filterlängd (D) 0,50 m Tot rörlängd till filter (A) 10,00 m ök rör (B) -0,04 m ö my Filterdjup ( Filterspets) (C) 10,54 m u my Dexel JA DATUM A+D E Anmärkning Sign 2015 Total längd ( inkl filter ) Avläsning [GW u ök rör] Vattenhöjd ( m u my ) Nivå B E A 10,50 0,04 ME 06-nov 0,43 0,47 5,66 TB 05-nov 0,44 0,48 5,65 TB 20-nov 0,46 0,50 5,63 Röret uppfyllt TB 23-dec 0,24 0,28 5,85 TB 29-jun 0,61 0,65 5, TB 09-aug 0,64 0,68 5,45 TB C D Funktionskontroll GW-rör Funktionskontroll Vy sjunker vid installation ja nej Vattennivå Tid Vy under RÖK 00:00 00:05 00:10 00:15 t=0 ökande tid -> Tid Sign V 45 JM Ebbe Liberatsgatan GW_protokoll_ME, Gw 5

36 Bilaga 8

37 Bilaga 9! $"$# %! $"$# / '! # " ##!! % &% 800 & () ( &' (& *$$ )&30 & )&24 '3,.& )&2. %.'/.0 )&2 (& &&!!!% +' 5## 5# +<44 4 &//=/ 01: )&2.& )&2..0 #<##<,.3. 5##! -> > 1//. +(. +.?& &&04/ &% # B6# 5### 2'1. + A # B6 5### 674 &(. A -. &Β78#,! (@,#,$ Χ -. &Β7$85,! (@ #,#,$ -. &Β768,! (@ #,#,$ -. &Β7#8! (@ #,#,$,&(. &Β78#,! (@,#,$ Χ,&(. &Β7$8,! %! (@ 5#,#,$ +.=&=. &?4 E<.&Ε &,!! (@ 6,#,$ &,!! (@ 6,#,$,&(. &Β7#8,! (@ 6,#,$ 7.= - Χ.<.&Ε,!!! (@ 6,#,$# 8&=.!! (@ 6,#,$#.:4<<1'.!!% (@ 6,#,$#.<=&!! % (@ 6,#,$# 4.<5<F<=&!! (@ 6,#,$# 04 =<.&Ε,!!! (@ 6,#,$# 0 FΕ &.),9,!! (@,#,$# B/.!! % (@ 6,#,$#,Ε.=.,!!! (@ 6,#,$#,Ε.,!!! (@ 6,#,$# %1&,!!! (@ 6,#,$#.&!! (@ 6,#,$# -.&Ε,!!! (@ 6,#,$# %1'.!!. (@ 6,#,$# %''& 5'/'.?5'/' &(&F&. &.3&./2 F&. &'F&. &.> &(&(' &. Χ +(.) &. =(./.=& 3(0.2 (.) &..(Ε/'6&/&. &//> &0.'0.' 2 &.& Φ.. && 1>'. (.) &.F. /2Γ &'('5> &( H4 (& / '&.Γ&./Γ. &...<(. 0.'.5'/'0 &2('/.)//> 1/. &. &'.//. )'2. 35

38 " ##!! % &% )=&!!. (@ 6,#,$#.E==< &=.!! (@ 6,#,$# 0 2&),9,!! (@,#,$# 0 ),9 H(.>3.,!! (@,#,$# 0 ),9.(.>3.,!! (@,#,$# 0 ),9 (.>3.,!! (@,#,$#,&.-, (@ # #5@37)- '0! (@ 5# #5@37)- >)4 & (@ # #5@37)- 9(0 8,!! (@ # #5@37)- 95/8. (@ # #5@37)- 9'70 (@ # #5@37)- 8&(7& % (@ # #5@37)- 82F2 &:!! (@ 5# #5@37)- BF.B (@ # #5@37)- IΗ! (@ #5@37)- JJ! (@ 6 #5@37)- #(( /(1)(1 <0&3' /ϑ.-<l0α 3(((1 7 Ε-:Ε ΕΛ.. / *B=?&.3' / '&.(&...&/ & %''& 5'/'.?5'/' &(&F&. &.3&./2 F&. &'F&. &.> &(&(' &. Χ +(.) &. =(./.=& 3(0.2 (.) &..(Ε/'6&/&. &//> &0.'0.' 2 &.& Φ.. && 1>'. (.) &.F. /2Γ &'('5> &( H4 (& / '&.Γ&./Γ. &...<(. 0.'.5'/'0 &2('/.)//> 1/. &. &'.//. )'2. 635

39 ! $"$# %! $"$# / '! # ! $ %%&##& &( 800 & ) &' (& *$$ )&30 & )&24 '3,.& )&2. %.'/.0 )&2 (& ((&# ## +' 5## 5# +<44 4 &//=/ 01: )&2.& )&2..0 #<<#,.3. 5##! -> > 1//. +(. +.?& &&04/ (&+ # B6# 5### 2'1.!+ A # B6 5### 674 &(. &+& A -. &Β78# -!+# (@,#,$ Χ -. &Β7$85 - +# (@ #,#,$ -. &Β # (@ #,#,$ -. &Β7#8 -# (@ #,#,$,&(. &Β78# -# (@,#,$ Χ,&(. &Β7$8 -#+ # (@ 5#,#,$ +.=&=. &?4 E<.&Ε & -#+ # (@ 6,#,$ & -#+ # (@ 6,#,$,&(. &Β7#8 -+# (@ 6,#,$ 7.=./ Χ.<.&Ε -#+#!# (@ 6,#,$# 8&=. -#+#!# (@ 6,#,$#.:4<<1'. -#+#!# (@ 6,#,$#.<=& -#+#!# (@ 6,#,$# 4.<5<F<=& -#+#!# (@ 6,#,$# 04 =<.&Ε -#+#!# (@ 6,#,$# 0 FΕ &.),9 -#+!# (@,#,$# B/. -#+#!# (@ 6,#,$#,Ε.=. -#+#!# (@ 6,#,$#,Ε. -#+#!# (@ 6,#,$# %1& -#+#!# (@ 6,#,$#.& -#+#!# (@ 6,#,$# -.&Ε -#+#!# (@ 6,#,$# %1'. -#+#!# (@ 6,#,$# %''& 5'/'.?5'/' &(&F&. &.3&./2 F&. &'F&. &.> &(&(' &. Χ +(.) &. =(./.=& 3(0.2 (.) &..(Ε/'6&/&. &//> &0.'0.' 2 &.& Φ.. && 1>'. (.) &.F. /2Γ &'('5> &( H4 (& / '&.Γ&./Γ. &...<(. 0.'.5'/'0 &2('/.)//> 1/. &. &'.//. )'2. 35

40 ! $ %%&##& &( )=& -#+#!# (@ 6,#,$#.E==< &=. -#+#!# (@ 6,#,$# 0 2&),9 -#+!# (@,#,$# 0 ),9 H(.>3. -#+!# (@,#,$# 0 ),9.(.>3. -#+!# (@,#,$# 0 ),9 (.>3. -#+!# (@,#,$#,&.- + (@ # #5@37)- '0 / (@ 5# #5@37)- >)4 (@ # #5@37)- 9(0 8 -#+&# (@ # #5@37)- 95/8 /+ (@ # #5@37)- 9'70 (@ # #5@37)- 8&(7&! (@ # #5@37)- 82F2 &: #+# (@ 5# #5@37)- BF.B (@ # #5@37)- IΗ /! (@ #5@37)- JJ / (@ 6 #5@37)- %*1 2*2 <0&3' /ϑ.-<l0α 4 ))2 7 Ε-:Ε ΕΛ.. / *B=?&.3' / '&.(&...&/ & %''& 5'/'.?5'/' &(&F&. &.3&./2 F&. &'F&. &.> &(&(' &. Χ +(.) &. =(./.=& 3(0.2 (.) &..(Ε/'6&/&. &//> &0.'0.' 2 &.& Φ.. && 1>'. (.) &.F. /2Γ &'('5> &( H4 (& / '&.Γ&./Γ. &...<(. 0.'.5'/'0 &2('/.)//> 1/. &. &'.//. )'2. 635

41 ! $"$# %! $"$# / '! # " # ## % 800 & & ( ' &' (& *$$ )&30 & )&24 '3,.& )&2. %.'/.0 )&2 (& # ) -. 5## 5#5! +<44 4 &//=/=-. 01: )&2.& )&2..0 #<##<5,.3. 5##! -> > 1//. +(. +.?& &&04/ B6# 5###.<.&Β (@ 6,#,$# 8&=. )) (@ 6,#,$#.:4<<1'. (@ 6,#,$#.<=& )) (@ 6,#,$# 4.<5<C<=& (@ 6,#,$# 04 =<.&Β (@ 6,#,$# 0 CΒ &.),9 % (@,#,$# B/., (@ 6,#,$#,Β.=., (@ 6,#,$#,Β., (@ 6,#,$# %1&, (@ 6,#,$#.& )) (@ 6,#,$# -.&Β (@ 6,#,$# %1'. )) (@ 6,#,$# )=& (@ 6,#,$#.D==< &=. )) (@ 6,#,$# 0 2&),9 # # (@,#,$# 0 ),9 E(.>3., ) (@,#,$# 0 ),9.(.>3. (@,#,$# 0 ),9 (.>3. # # (@,#,$# 8 /& :'&. &&('),9E&032 &(.& "' &,'.('. <0&3' /Ε.-<G0Α %''& 5'/'.?5'/' &(&C&. &.3&./2 C&. &'C&. &.> &(&(' &. Η +(.) &. =(./.=& 3(0.2 (.) &..(Β/'6&/&. &//> &0.'0.' 2 &.& Γ.. && 1>'. (.) &.C. /2 &'('5> &( E4 (& / '&. &./. &...<(. 0.'.5'/'0 &2('/.)//> 1/. &. &'.//. )'2. 35

42 " # ## % 0'. 7 Β-:Β ΒΙ.. / *B=?&.3' / '&.(&...&/ & %''& 5'/'.?5'/' &(&C&. &.3&./2 C&. &'C&. &.> &(&(' &. Η +(.) &. =(./.=& 3(0.2 (.) &..(Β/'6&/&. &//> &0.'0.' 2 &.& Γ.. && 1>'. (.) &.C. /2 &'('5> &( E4 (& / '&. &./. &...<(. 0.'.5'/'0 &2('/.)//> 1/. &. &'.//. )'2. 635

43 ! $"$# %! $"$# / '! # " ##!! % &% 800 & () ( &' (& *$$ )&30 & )&24 '3,.& )&2. %.'/.0 )&2 (& &&!!!% +' 5## 5# +<44 4 &//=/# 01: )&2.& )&2..0 #<##<,.3. 5##! -> > 1//. +(. +.?& &&04/ % + # B6# 5### 2'1. +! A # B6 5### 674 &(., A -. &Β78# - +! (@,#,$ Χ -. &Β7$85 -+! (@ #,#,$ -. &Β768 -+! (@ #,#,$ -. &Β7#8! (@ 5#,#,$,&(. &Β78# -! (@,#,$ Χ,&(. &Β7$8 -!+%! (@ 5#,#,$ +.=&=. &?4 E<.&Ε &!+! (@ 6,#,$ & -!+! (@ 6,#,$,&(. &Β7#8 -+! (@ 6,#,$ 7.=.. Χ.<.&Ε!+ (@ 6,#,$# 8&=.!+ (@ 6,#,$#.:4<<1'.!+ (@ 6,#,$#.<=&!+ (@ 6,#,$# 4.<5<F<=&!+! (@ 6,#,$# 04 =<.&Ε!+! (@ 6,#,$# 0 FΕ &.),9!+ (@,#,$# B/. -!+!! (@ 6,#,$#,Ε.=.!+! (@ 6,#,$#,Ε. -!+!! (@ 6,#,$# %1& -!+!! (@ 6,#,$#.&!+ (@ 6,#,$# -.&Ε!+! (@ 6,#,$# %1'.!+ (@ 6,#,$# %''& 5'/'.?5'/' &(&F&. &.3&./2 F&. &'F&. &.> &(&(' &. Χ +(.) &. =(./.=& 3(0.2 (.) &..(Ε/'6&/&. &//> &0.'0.' 2 &.& Φ.. && 1>'. (.) &.F. /2Γ &'('5> &( H4 (& / '&.Γ&./Γ. &...<(. 0.'.5'/'0 &2('/.)//> 1/. &. &'.//. )'2. 35

44 " ##!! % &% )=&!+ (@ 6,#,$#.E==< &=.!+ (@ 6,#,$# 0 2&),9!+& (@,#,$# 0 ),9 H(.>3. -!+! (@,#,$# 0 ),9.(.>3.!+ (@,#,$# 0 ),9 (.>3.!+& (@,#,$#,&.- - +! (@ # #5@37)- '0! (@ 5# #5@37)- >)4 % (@ # #5@37)- 9(0 8 -!+! (@ # #5@37)- 95/8 &+ (@ # #5@37)- 9'70 (@ # #5@37)- 8&(7& % (@ # #5@37)- BF.B (@ # #5@37)- IΗ % (@ #5@37)- JJ! (@ 6 #5@37)- #(( /(1)(1 <0&3' /ϑ.-<l0α 3(((1 7 Ε-:Ε ΕΛ.. / *B=?&.3' / '&.(&...&/ & %''& 5'/'.?5'/' &(&F&. &.3&./2 F&. &'F&. &.> &(&(' &. Χ +(.) &. =(./.=& 3(0.2 (.) &..(Ε/'6&/&. &//> &0.'0.' 2 &.& Φ.. && 1>'. (.) &.F. /2Γ &'('5> &( H4 (& / '&.Γ&./Γ. &...<(. 0.'.5'/'0 &2('/.)//> 1/. &. &'.//. )'2. 635
