MARKTEKNISK UNDERSÖKNINGSRAPPORT/ DETALJPLAN FÖR BOSTÄDER VID GAMLA LÅSSBYVÄGEN, INOM STADSDELEN BJÖRLANDA I GÖTEBORG. Rev: Datum:

Transkript

1 MARKTEKNISK UNDERSÖKNINGSRAPPORT/ GEOTEKNIK Uppdrags nr: Datum: DETALJPLAN FÖR BOSTÄDER VID GAMLA LÅSSBYVÄGEN, INOM STADSDELEN BJÖRLANDA I GÖTEBORG. Rev: Datum: TELLSTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Handläggare (geoteknik): Thomas Borg Tel thomas.borg@tellstedt.se Handläggare (berg): Jörgen Jonasson Tel jorgen.jonasson@tellstedt.se Granskare: Thomas Östergren Tel thomas.ostergren@tellstedt.se TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A, Göteborg Tel Fax Org nr (9)

2 Innehåll 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN Topografi och ytbeskaffenhet Befintliga konstruktioner POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod Fältingenjör Provhantering GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR Utförda undersökningar Undersökningsperiod HYDROGEOLOGISKA UNDERSÖKNINGAR RADON- OCH STRÅLNINGSUNDERSÖKNING BERGTEKNISK BESIKTNING HÄRLEDDA VÄRDEN Jordartsbeskrivning Hållfasthetsegenskaper Övriga egenskaper VÄRDERING AV UNDERSÖKNING ÖVRIGT...9 G:\Projekt\2014\ Låssbyområdet\G\Rapport\MUR doc 2(9)

3 1 OBJEKT På uppdrag av Ralf Zackrisson m. fl, har Tellstedt i Göteborg AB utfört en geoteknisk utredning för rubricerat projekt. Syftet med denna MUR/geoteknik är att bestämma markområdets geotekniska egenskaper och stabilitetsförhållanden, inför byggnationen av bostadshus och infrastruktur för området. A B C D Figur 1. Översikt över undersökt område, med indelning av delområden A-D ( 2 ÄNDAMÅL De geotekniska undersökningarna syftar till att utgöra underlag inför detaljplanarbete i det aktuella området. 3 UNDERLAG FÖR UNDERSÖKNINGEN Kartor, tillhandahållna av beställaren. Ledningskartor Förfrågningsunderlag Geotekniska utredningar utförda på omgivande områden G:\Projekt\2014\ Låssbyområdet\G\Rapport\MUR doc 3(9)

4 4 STYRANDE DOKUMENT Tabell 1. Planerings- och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och utförande Rapport 1:2013 (SGF fälthandbok) Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Geoteknisk undersökning och provningprovtagning Rapport 1:2013 (SGF Fälthandbok) genom borrnings-och utgrävningsmetoder och grundvattenmätning Slb-sondering Rapport 1:2013 (SGF Fälthandbok) Tr-sondering Rapport 1:2013 (SGF Fälthandbok) Kolvprovtagning Rapport 1:2009 Skr-provtagning Rapport 1:2013 (SGF Fälthandbok) Vingförsök Rapport 2:93 Tabell 3. Laboratorieundersökningar Rutinundersökning SIS-CEN ISO/TS :2005 Klassificering SIS-CEN ISO :2002 Vattenkvot SIS-CEN ISO/TS :2005 Konflytgräns SIS-CEN ISO/TS :2005 Tabell 4. Hydrogeologiska undersökningar Grundvattenrör EN ISO : GEOTEKNISK KATEGORI Utförda undersökningar är utförda i enlighet med geoteknisk kategori 2. 6 BEFINTLIGA FÖRHÅLLANDEN 6.1 Topografi och ytbeskaffenhet Detaljplaneområdet utgörs omväxlande av ängsmark, träd- och slybevuxen mark samt berg i dagen och ligger norr om Kongahällavägen på västra Hisingen i Göteborg. Områdets topografi varierar mellan ca +21 och +15,4 i område A och sluttar mot söder. Här finns mestadels ängsmark, men även träd och berg i dagen. Område B har en nivå på +7,8 i områdets norra del och +3,5 i den södra och sluttar mot sydväst. Ängsmark, träd och slyvegetation finns inom område B. Delområde C har en nivå på mellan +9,1 och +11,9 och utgörs mestadels av berg och sly. Delområde D är den ostligaste delen av detaljplaneorådet och utgörs av gräsvegetation. Nivån varierar här mellan ca +14 och ca +7,5. Marken sluttar här mot syd. Söder om detaljplaneområdet löper Kongahällsvägen i västostlig riktning. Gamla Låssbyvägen löper mellan delområde A och B i nordvästsydostlig riktning. Högloftvägen och Bodloftvägen löper som avtagsvägar till Kongahällavägen i detaljplaneområdets östra del (delområde D). G:\Projekt\2014\ Låssbyområdet\G\Rapport\MUR doc 4(9)

5 6.2 Befintliga konstruktioner Ett flertal villor och vägar finns inom detaljplaneområdet. Utmed vägarna finns VA-ledningar och tele- och elkablar. En gammal infiltrationsanläggning finns i delområde As östra del. 7 POSITIONERING Sonderingspunkterna, har mätts in med GPS, understödd av SWEPOS fasta referensstationer. Koordinatsystem: Sweref Höjdsystem: RH GEOTEKNISKA FÄLTUNDERSÖKNINGAR 8.1 Utförda undersökningar Den geotekniska undersökningen utfördes med borrbandvagn Geotech 604 och 504 och bestod i: Skr Tr Slb Kv Vb- Gw -Skruvprovtagning i 6 punkter -Trycksondering i 17 punkter -Slagsondering i 29 punkter -Kolvprovtagning i 1 punkt Vingsondering i 1 punkt Grundvattenrör i 1 punkt Tabell 4. Utförda fältundersökningar Und. punkt Skr Tr Slb Kv Gw Vb 1 X 2 X 3 X 4 X 5 X X 6 X 7 X 8 X 9 X 10 X 11 X 12 X 13 X 14 X 15 X 16 X 17 X X X X 18 X 19 X 20 X 21 X 22 X 23 X G:\Projekt\2014\ Låssbyområdet\G\Rapport\MUR doc 5(9)

6 23 X 24 X 25 X 26 X 27 X X 28 X 29 X 30 X 31 X 32 X 33 X 34 X X 35 X 36 X X 37 X 38 X 39 X X 40 X 41 X X X 42 X 43 X 44 X 45 X 8.2 Undersökningsperiod Den geotekniska undersökningen utfördes under augusti och september Fältingenjör Fältarbetet har utförts av fältingenjör Flemming Hansen och Mikael Enkvist, Tellstedt i Göteborg AB. 8.4 Provhantering Upptagna skruvprover har placerats i plastpåsar och förts till Tellstedt i Göteborg AB:s eget laboratorium. Kolvtuber har placerats i provtagningslåda och transporterats till Tellstedt i Göteborg AB laboratorium för rutinundersökning. Rutinundersökningen har utförts av Birgitta Alfredsson. 9 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 9.1 Utförda undersökningar Jordartsbenämning och vattenkvotsbestämning har utförts på upptagna skruvprover (borrhål 17och 27) och på kolvprover (borrhål 17) har jordart, vattenkvot, konflygräns, skjuvhållfasthet, densitet och sensitivitet bestämts. Und punkt Tabell 5. Utförda laboratorieundersökningar Jordart Vattenkvot Konflytgräns Skjuvhållfasthet Densitet W (%) W (%) (fallkonförsök) Sensitiviet 17 X X X X X X G:\Projekt\2014\ Låssbyområdet\G\Rapport\MUR doc 6(9)

7 17 X X 27 X X 9.2 Undersökningsperiod Jordartsbenämningen i borrhål utfördes i fält mellan och av fältgeotekniker Flemming Hansen. Jordartsbenämningen för borrhål 39 har utförts av Mikael Enkvist, HYDROGEOLOGISKA UNDERSÖKNINGAR Ett grundvattenrör har installerats i punkt 17 med spetsen på djupet 6 meter, vilket motsvarar en nivå på -2,5. Grundvattenytor har avlästs mellan och Grundvattenytan låg då på mellan 0,27 och 0,24 meter under markytan. Vid provtagningstillfället har en grundvattenyta i provtagningspunkt 17 observerats på ca 0,4 meter under markytan. Grundvattenytan i provtagningshålet motsvarar den momentana vattennivån i den övre akvefären i torrskorpan medan nivån i röret motsvarar vattennivån i friktionsjorden under leran. 11 RADON- OCH STRÅLNINGSUNDERSÖKNING Mätning av gammastrålning och radon har utförts, av Geogruppen AB under september 2014 med scintillometer, Scrintrex BGS-3, serienummer för gammastrålningen och Markus 10, serienummer 9043 för radonmätningen. För resultat se bilaga 5 för mer information. 12 BERGTEKNISK BESIKTNING Bergteknisk besiktning har utförts av Tellstedt i Göteborg AB Detaljplaneområdet bedöms i stort vara säkert vad gäller risk för ras och nedfall. I samband med, för området, något högre naturliga slänter har tre mindre partier noterats där viss risk för ras bedöms föreligga. Om byggnation planeras i eller intill de tre släntpartierna, bör de ses över och rensas från lösa block och stenar. För mer detaljer se bilaga 6. Kartering av områden med berg i dagen har gjorts, vilka redovisas på ritning G HÄRLEDDA VÄRDEN 13.1 Jordartsbeskrivning De redovisade jordmäktigheterna är uppmätta i provtagningspunkterna och gäller i de specifika punkterna. Således kan mäktigheterna variera mellan punkterna och inom undersökningsområdet. Följande jordartsbeskrivning gäller för delområde A. På delområde A som ligger i den norra delen av detaljplaneområdet utgörs jordlagren av mulljord ned till 0,4 meter i punkt 5 och sedan av siltig sand ned till 3 meter under markytan. Slagsonderingarna på detta G:\Projekt\2014\ Låssbyområdet\G\Rapport\MUR doc 7(9)

8 område har stoppat mot sten, block eller berg på mellan 1 och 4 meter under markytan. Följande jordartsbeskrivning gäller för delområde B. Inom delområde B har lera påträffats i samtliga skruvprovtagningspunkter. Överst har mulljordhaltig lera påträffats i punkt 17 ned till 0,3 meter, medan sandig mulljord med rötter påträffas i punkt 27 ned till 0,3 meter. Mulljordhaltig sand med rotinnehåll som sedan övergår i siltig sand påträffas i punkt 27 under den sandiga mulljorden. Sandens mäktighet är ca 0,6 meter. Sanden underlagras av något sandig och något siltig lera. Under den mullhaltiga leran påträffas i punkt 17 torrskorpelera med siltkörtlar som sedan underlagras av lergyttja. Lergyttjan övergår till siltig lera med ställvisa inslag av vass, gyttjiga lerkörtlar och sulfidskikt. På djupet förekommer rena finsandskikt i den siltiga leran och även finsandiga lerskikt. Trycksonderingarna på delområde B har stoppat mot sten, block eller berg på mellan ca 0,5 och 6 meter under markytan. Jordmäktigheten ökar mot sydväst. Slagsonderingarna har stoppat mot sten, block eller berg på mellan ca 0,5 och 6 meter under markytan i den östligaste delen av delområde B. Följande jordartsbeskrivning gäller för delområde C. Inom delområde C förekommer berg och jordfickor. I provtagningspunkt 36 påträffades mulljord i ytlagret ned till 0,1 meter och där under grusig sand ned till 3 meter. Slagsonderingen stoppade här mot sten, block eller berg på ca 3 meters djup. Följande jordartsbeskrivning gäller för delområde D. Inom delområde D påträffas i punkt 41, i mitten delen av området, mulljord som ytlager ned till 0,4 meter under markytan. Mulljorden underlagras av torrskorpelera ned till 0,8 meter som sedan övergår till lera. Skruvprovtagning har även utförs i punkt 39 i delområdets norra del och här har observerats något grusig sandig mulljord ned till ca 0,3 meter. Därefter återfinns sandig lera med torrskorpekaraktär ned till en meter för att sedan underlagras av lerig morän ned till 1,6 meters djup. Slagsonderingarna har stoppat mot sten, block eller berg mellan ca 0,3 meter och 5 meter under markytan. Jorddjupen minskar mot den sydligare och nordligare delen av området och är som djupast i mitten av området Hållfasthetsegenskaper Från fallkonförsök utförda på ostörda kolvprover har skjuvhållfastheten erhållits i delområde B. Skjuvhållfastheten har uppmätts på tre nivåer och varierar mellan 10,4 kpa och 14,1 kpa efter korrektion med hänsyn till konflytgränsen för respektive djup. Från vingsondering i punkt 41 har en skjuvhållfasthet, korrigerad med en antagen flytgräns på 70%, uppmätts till 12 kpa, för mer detaljer se bilaga 3. G:\Projekt\2014\ Låssbyområdet\G\Rapport\MUR doc 8(9)

9 13.3 Övriga egenskaper Vattenkvot, densitet, konflytgräns, sensitivitet har uppmätts från ostörda prover i punkt 17. Densiteten ökar från 1,67 ton/m 3 på 3 meters djup till 2,06 ton/m 3 på 5 meters djup, vilket troligtvis beror på minskande gyttjeinnehåll och ökande sandinnehåll i leran. Vattenkvoten varierar mellan 36% och 98% för leran med minst värde för torrskorpeleran och högst för lergyttjan. Konflytgränsen ligger mellan 54% och 36% och avtar med djupet. Sensitiviteten varierar mellan 15 och 22, för mer detaljer se bilaga VÄRDERING AV UNDERSÖKNING 15 ÖVRIGT Vingsondering kunde endast utföras på en nivå i punkt 41 på grund av fasta lager i marken. Bilaga 1 Skruvprovtagningstabeller Bilaga 2 Kolvprovtagningstabell Bilaga 3 Sammanställning av Skjuvhållfasthet Bilaga 4 Grundvattenmätningar i rör Bilaga 5 Radonundersökning utförd av Geogruppen (5 sidor) Bilaga 6 Bergteknisk besiktning Ritning G-1 Sonderingsplan (A1), skala 1:1000 Ritning G-2 Sektioner (A1), skala 1:100 Ritning G-3 Sektioner (A1), skala 1:100, 1:200 Ritning G-4 Sektioner (A1), skala 1:100 Ritning G-5 Sektioner (A1), skal 1:100, 1:200 G:\Projekt\2014\ Låssbyområdet\G\Rapport\MUR doc 9(9)

10 Uppdrag: Gamla Låssbyvägen Bilaga 1 Uppdrag nr: Datum: Utförd av: , FH/ME/TB Borrhål Provtagn.- nivå Provtag.- metod Jordart Vattenyta mumy Vattenkvot % Tjälfarlig.- klass Konflytgräns (%) 5 0,0-0,4 Skr MULLJORD 0,4-3,0 siltig SAND 17 0,0-0,3 Skr Gråsvart mulljordhaltig LERA, rötter 0,4 45 0,3-1,1 Brungrå TORRSKORPELERA, siltkörtlar 36 1,1-3,0 Grå LERGYTTJA ,0-0,3 Skr Brunsvart sandig MULLJORD, rötter 41 0,3-0,7 Brunsvart mulljordhaltig SAND, rötter 16 0,7-0,9 Grå siltig SAND 22 0,9-4,0 Grå något sandig något siltig LERA ,0-0,1 Skr MULLJORD 0,1-3,0 grusigsand 39 0,0-0,3 Skr något grusig sandig MULLJORD 0,3-1,0 sandig LERA MED TORRSKORPEKARAKTÄR 1,0-1,6 lerig MORÄN, stenar 41 0,0-0,4 Skr MULLJORD 0,4-0,8 TORRSKORPELERA 0,8-4,0 LERA TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A GÖTEBORG Tel Fax E-post info@tellstedt.se

11 Sektion/borrhål Djup/nivå 17 Benämning Densitet ρ t/m³ Brun,mullhaltig LERA,rötter Brungrå TORRSKORPELERA,siltkörtlar Grå LERGYTTJA 98 Vattenkvot W % Konflytgräns W L % Sensitivitet enl. konprov S t Skjuvhållfasthet (oreducerad) τ fu kpa *) Tryckprov Konprov Omrörd skjuvhållf kpa Korrekt. faktor µ enl SGI Anm. Provtagningsredskap Kv St II PROVTAGNING Datum FH Grå,siltig LERA,gyttjiga lerkörtlar, vassrester , Grå,svagt sulfidskiktad,siltig LERA Brungrå,siltig LERA Brungrå,siltig LERA,finsandiga lerskikt,rena finsandskikt / Godkänd den Laboratorieförest. Birgitta Alfredsson LABORATORIEUNDERSÖKNINGAR Datum: Lediga kolumner är avsedda för resultat av specialundersökningar Nedanstående förkortningar kan t.ex. användas: Skj = direkta skjuvförsök korn = kornfördelning komp = kompressionsförsök pac = packningsförsök * Skjuvhållfastheten, karakteristiskt värde, har utvärderats enl. SGF.s laboratoriiekommitté Skjuvhållfastheten har ej reducerats med hänsyn till gyttjehalt eller konflytgräns. Uppdragsnr Tabellnr, planschnr el. likn 1 GAMLA LÅSSBYVÄGEN Uppdrag Sammanställning av LABORATORIEUNDERSÖKNINGAR BILAGA 2

12 Samanställning korrigerad skjuvhållfasthet med avseende på djup, Gamla Låssbyvägen, Göteborgs stad Cu, korrigerad map konflytgräns My +3,5 0,000 5,000 10,000 15,000 20,000 25,000 30,000 0 kpa Bilaga Kv 17 Vb 41 2 Djup

13 GW-MÄTNING, Grundvattenrör PROJEKT: BORRHÅL: Gamla Låssbyvägen 17 SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: GW 1" FH Markytans nivå 3,46 Filterlängd (D) 0,50 m Tot rörlängd till filter (A) 6,00 m ök rör (B) 0,50 m ö my Filterdjup ( Filterspets) (C) 6,00 m u my Dexel Nej DATUM A+D E Anmärkning Sign 2013 Total längd ( inkl filter ) Avläsning [GW u ök rör] Vattenhöjd ( m u my ) Nivå B E A 27-aug 0,77 0,27 3,19 JJ 04-sep 0, FH C D Funktionskontroll GW-rör Funktionskontroll Vy sjunker vid installation ja nej Vattennivå Tid Vy X under RÖK 00: :05 00:10 00:15 t=0 ökande tid -> Tid Sign Gw 17.xls, Gw 17

14 GÖTEBORGS STAD GAMLA LÅSSBYVÄGEN PM angående gammastrålning samt radonhalt i markluft Göteborg Ärendenr Handläggare David Scherman GEO-gruppen i Göteborg AB Telefon: Fax: Hemsida: Org.nr: Marieholmsgatan info@geogruppen.se Göteborg

15 Ärendenr GÖTEBORGS STAD GAMLA LÅSSBYVÄGEN PM angående gammastrålning samt radonhalt i markluft. UPPDRAG På uppdrag av Tellstedt i Göteborg AB, har GEO-gruppen AB utfört en radonundersökning för detrubricerade objektet. BIFOGADE HANDLINGAR Provtabell Bilaga 1 Plan Bilaga 2 FÄLTARBETE Fältarbetet utfördes under september 2014 av Jerker Madås samt Sven Andersson och har omfattat följande: Mätning av radonhalt i markluften i 9 undersökningspunkter med MARKUS 10. Mätning av gammastrålning inom 12 undersökningsområden med Scintrex BGS-3 INSTRUMENT Mätningarna har dels utförts med instrumentet MARKUS 10, serienummer Kalibrering utfördes av Gammadata och visade en avvikelse på 3,6%. Mätningar har också utförs med en Scintrex BGS-3, scintillometer, serienummer Scintillometern mäter total gammastrålning och används direkt på berg. Kalibrering utfördes av SGU och visade en avvikelse enligt tabell 1. Tabell 1 Scintrex BGS-3 S/N Platthalter μr/h Uppmätt på platta (μr/h) på mark Z 1,97 4,5 K 12,01 9,0 U 14,85 16,0 Th 13,86 14,0 100 μr/h = 1 μsv/h P:\2014\ \14113\PM docx

16 Ärendenr GRÄNSVÄRDEN Med avseende på radon i markluften samt gammastrålning kan ett område betecknas som s ett låg, normal- eller högriskområde. Tabell 2 och 3 nedan visar gränsvärdena.. Tabell 2. Radon i markluft Lågriskområde 0-10 kbq/m 3 Normalriskområde kbq/ m 3 Högriskområde >50 kbq/ m 3 Tabell 3. Gammastrålning Lågriskområde <0,10 µsv/h Normalriskområde 0,10-0,,15 µsv/h Högriskområde >0,15 µsv/h SLUTSATS Vid undersökningstillfället mättes radonhalten i markluften i 9 stycken s punkter utspridda över området. De uppmätta värdena varierade mellan 1 till 38 kbq/mm 3 vilka ligger inom intervallerna för låg- samt normalriskområde. De gammastrålningsvärden som erhölls från mätningarna med scintillometes tern varierade mellan 0,04 och 0, 13 µsv/h och ligger inom intervallerna för låg- och normalriskområden. På grund av ovan angivna mätvärden klassas det aktuella området som ett normalriskområde och byggnader ska grundläggas radonskyddade. David Scherman P:\2014\ \14113\PM docx

17 PROVTABELL Bilaga 1 Sidan 1 Uppdrag: Göteborg, Gamla Låssbyvägen Ärende nr: Utförd av: David Scherman Datum: Borrhål Provtagn.- nivå Provtagn.- sätt Jordart V.yta/m u.m.yta Vattenkvot % M1 0,5 12 kbq/m^3 µsv/h M2 0,5 3 M3 0,5 38 M4 0,5 17 M5 0,5 14 M6 0,5 23 M7 0,5 1 M8 0,5 1 M9 0,5 19 S1 0,06-0,10 S2 0,05-0,13 S3 0,04-0,09 S4 0,06-0,07 S5 0,07-0,12 S6 0,06-0,09 S7 0,05-0,08 S8 0,05-0,09 S9 0,07-0,12 S10 0,06-0,09 S11 0,08-0,12 S12 0,06-0,08 GEO-gruppen AB Tfn: info@geogruppen.se Marieholmsgatan 122 Fax: Hemsida: Göteborg

18

19 BILAGA 6 Uppdrags nr: Datum: ÖVERSIKTLIG BERGTEKNISK BESIKTNING, AVSEENDE RISK FÖR YTLIGA RAS/BLOCKNEDFALL. FÖR DETALJPLAN FÖR BOSTÄDER VID GAMLA LÅSSBYVÄGEN, INOM STADSDELEN BJÖRLANDA I GÖTEBORG. TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A, Göteborg Tel Fax Org nr (5)

20 1 ALLMÄNT På uppdrag av Ralf Zackrisson, har Tellstedt i Göteborg AB, som en del i Geoteknisk utredning för Detaljplan för bostäder vid Gamla Låssbyvägen, inom stadsdelen Björlanda i Göteborg, utfört en översiktlig bergteknisk besiktning. Besiktningen utfördes och omfattar berg i dagen inom markerat detaljplaneområde på erhållen plankarta, samt branter i direkt anslutning. Vid besiktningen karterades naturliga bergslänter och berg i dagen avseende risken för ytliga ras/blocknedfall. Se bilagd plankarta G G:\Projekt\2014\ Låssbyområdet\G\Berg\Bergbesiktning docx2.docx 2(5)

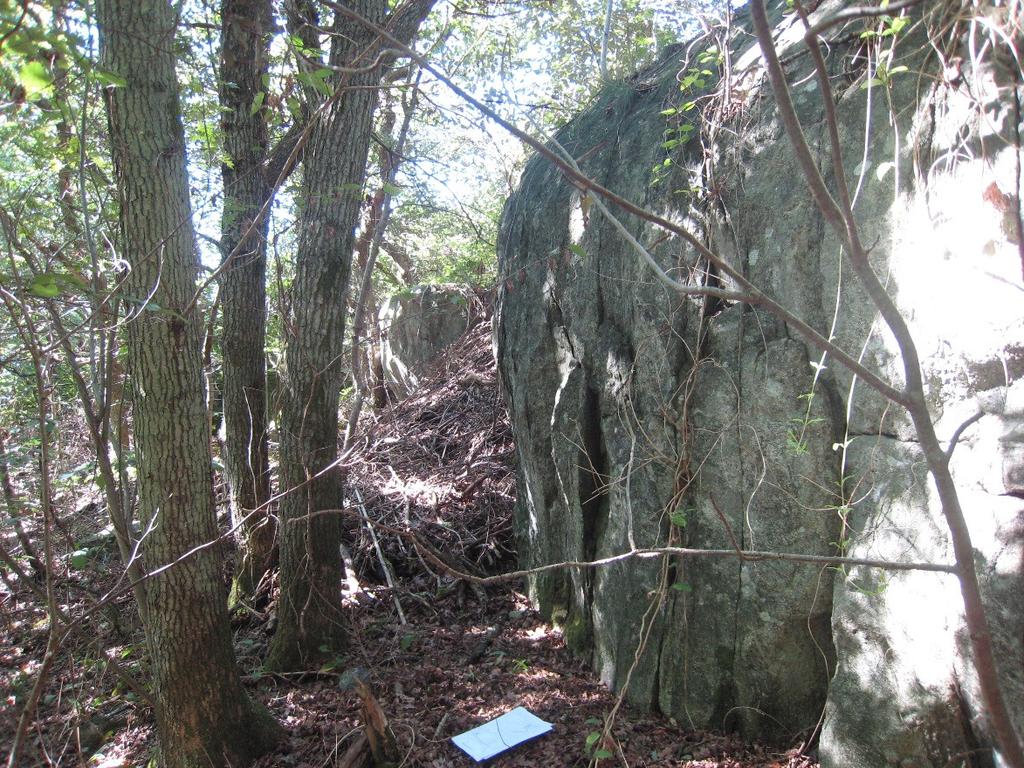

21 2 BERGTEKNISK BEDÖMNING Inom aktuell detaljplan planeras byggnation av enbostadshus, radhus, parhus och flerfamiljshus. Ett stort antal stengärdesgårdar i området vittnar om blockrik terräng. Generellt består karterade områden med berg i dagen av naturligt rundade hällar (bild 1) som bedöms vara säkert vad gäller risk för ras. Bild 1. För området typisk häll. I ett mindre antal områden föreligger dock viss rasrisk, där hus eller vägar planeras i direkt anslutning till naturliga slänter som är höga eller blockigt uppspruckna. Nedan och på bilagd plankarta redovisas dessa områden. Område 1. Brant naturlig bergslänt (bild 2) med ett fåtal utfallna block av varierande storlek. Blocken ligger i dagsläget säkert, men vid eventuella kommande schaktarbeten nedanför slänten bör området säkras. G:\Projekt\2014\ Låssbyområdet\G\Berg\Bergbesiktning docx2.docx 3(5)

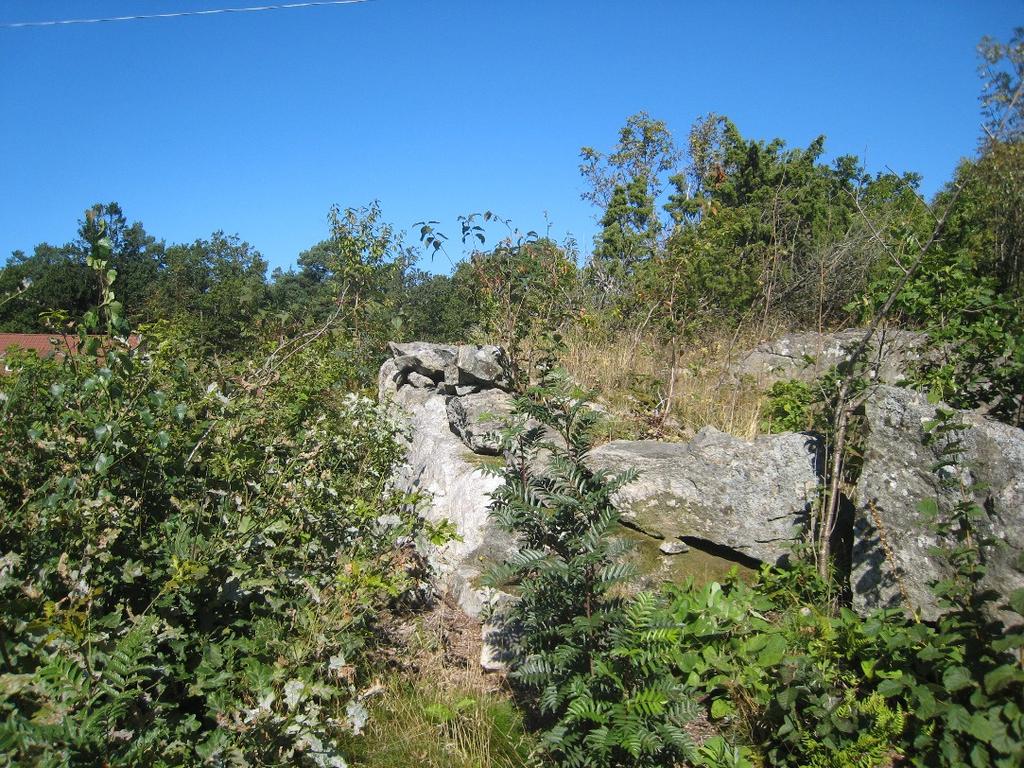

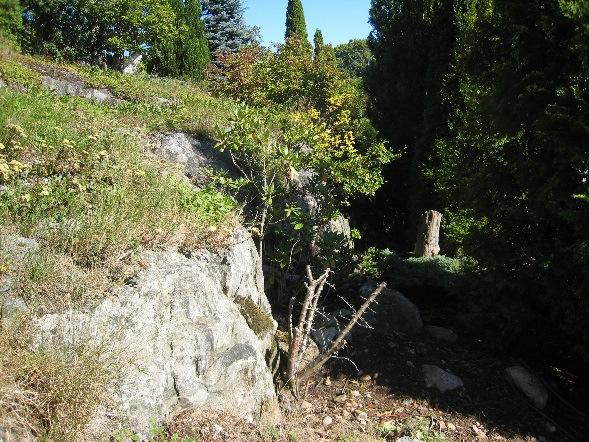

22 Bild 2. Område 2. Slänt som gränsar till befintliga bostadshus. Ett antal mindre block som idag ligger säkert i anslutning till slänten. Om byggnation planeras ovanför slänten, bör lösa block rensas bort (bild 3, 4). Bild 3. Bild 4. Område 3. Uppstickande område med berg i dagen där lösa block placerats som en mur på berget. Dessa kan möjligen rasa ned vid eventuella schaktarbeten i eller nära området (bild 5). G:\Projekt\2014\ Låssbyområdet\G\Berg\Bergbesiktning docx2.docx 4(5)
