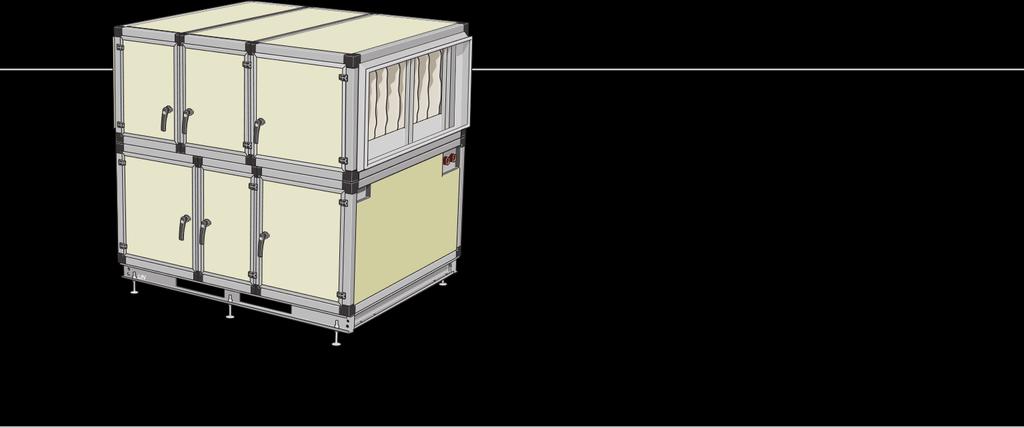

1 Installatörshandbok GreenMaster-HP Transport- och installation Ventilationsdel IHB SE

2 2 GreenMaster-HP Transport- och installation

3 Introduktion Här kan du läsa om hur GreenMaster-HP Värmepumpsaggregat hanteras på bästa sätt. Anvisningen består av basinformation och rekommendationer gällande transport och installation. 1 Instruktionerna ska åtlydas för att säkerställa en säker och felfri drift. Nyckeln till en felfri och säker drift av aggregatet är att noggrant läsa denna manual, samt motsvarande manual för värmepumpsdelen. Använd aggregatet i enlighet med givna riktlinjer och följ alla säkerhetsbestämmelser. Index 1. Transport Avlastning och lyft med gaffeltruck eller pallyftare Avlastning och lyft med kran Förvaring före montering Lutning Delat utförande på grund av trånga intransporter Montering Montering av aggregat och kanaler Bärande yta Skydd av underredet för utomhusmontage Sammanfogning av aggregatsektioner Montering av kanaler Elinstallation och rördragning Elektricitet för aggregat inkl. styrenhet GreenManager styrenhet Kabeldragning och montering av yttre komponenter Tryckgivare Strömbrytare Certifieringar Ägarens ansvar Särskilda risker Strömbrytare Vattenlås för kondens Röranslutningar till batteri Ventiler Avlopp och vattenlås Skyddsåtgärder Demontering / återvinning Allmänt OBS! All service och installationsarbete skall utföras av kunnig eller utbildad personal. 1 Air-Site förbehåller sig rätten att utan föregående information göra ändringar och förbättringar till innehållet i denna manual. Transport- och installation GreenMaster-HP 3

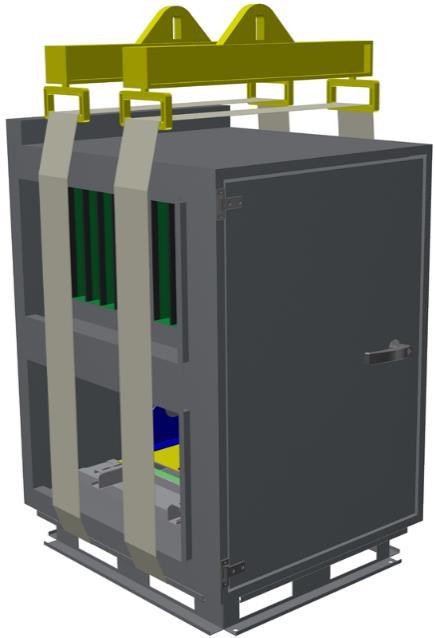

4 1. Transport GreenMaster-HP levereras normalt helt komplett och påfylld med köldmedia i sammansatt utförande med en balkram fastmonterad under värmepumpsdelen. Aggregatet kan på begäran levereras utan vätskefyllning för enkel demontering och återmontering i fläktrum, läs avsnitt 1.5 Delat utförande på grund av trånga intransporter. Lastning, avlastning och transport på platsen sköts med hjälp av gaffeltruckar, pallyftare eller kranar. Lämpliga lyftremmar måste alltid användas. 1.1 Avlastning och lyft med gaffeltruck eller pallyftare Truckens gafflar måste vara så pass långa att aggregatets undersida inte riskerar att skadas. Se till att gafflarna når igenom till aggregatets andra sida. 1.2 Avlastning och lyft med kran Ett aggregat som levereras på en lastpall måste lyftas av med remmar enligt figur nedan. Ett aggregat som levereras med maskinfötter förmonterade måste lyftas med remmarna innanför maskinfötterna och med remmarna hårt åtdragna. Ett aggregat som levereras utan maskinfötter måste lyftas med remmarna genom balkramarnas lyfthål och med remmarna hårt åtdragna. Lyftbalkar skall placeras så att aggregatet ej riskerar att falla. Försäkra dig om att balkarna är starka nog för att lyfta lasten och att remmarna inte ligger emot och skadar aggregatets överdel. Använd balkar eller lyftok för att hålla undan remmarna från aggregatets överdel. OBS! Använd plana balkar och se till att remmarna är hårt åtdragna. 1.3 Förvaring före montering Aggregatet måste skyddas mot väder och stötar. Emballaget måste tas bort och aggregatet täckas med en presenning eller liknande. För att det skall bli så lite kondens som möjligt, måste det säkerställas att det är god luftcirkulation mellan skyddsöverdraget och aggregatet. 4 GreenMaster-HP Transport- och installation

5 1.4 Lutning Aggregatet skall transporteras i upprätt läge eller med mindre än 30 lutning. 1.5 Delat utförande på grund av trånga intransporter Aggregatet kan på begäran levereras utan påfyllt köldmedia, vilket medför att aggregatet kan delas i sex delar + balkram. Denna design är anpassad för att aggregatet skall kunna flyttas in i fläktrum i fastigheter där transportvägen är trång och där håltagning för inlyft inte är möjligt. OBS! Glöm inte att koppla ur styrkablage och rörkoppel innan eventuella delar tas isär för inlyftning. Börja med att placera balkramen på plats och kontrollera att den är helt vågrät. Montera därefter på del för del ovanpå balkramen i de förborrade hål som delarna satt fast i vid leverans. OBS! Läs och följ instruktionerna under punkt Sammanfogning av aggregatsektioner. Köldbärarrör mellan värmepumpsmodul/moduler och kylbatteri i ventilationsdelen måste anslutas på plats. Vikt per del återfinns i aggregatspecifikationen för installerat aggregat. 2. Montering 2.1 Montering av aggregat och kanaler Viktigt! När ett aggregat monteras rekommenderas ett fritt utrymme framför aggregatet på minst 950 mm men helst lika stort som aggregatet är brett, för att underlätta underhåll och inspektion. OBS! För att kunna skruva ihop aggregatdelarna samt för att kunna utföra framtida servicearbeten rekommenderas ett min. avstånd mellan vägg och aggregat på 600 mm Bärande yta Ytan under aggregatet skall vara så plan att aggregatets slutliga position är och förblir helt vågrät. Med hjälp av maskinfötterna kan underredet justeras så att aggregatet får en vågrät position. Ytan måste tåla att belastas med aggregatet. Om installationen använder lättviktskonstruktioner eller har särskilt känsliga områden bör aggregatet placeras på ett vibrationsabsorberande fundament med de egenskaper som krävs. Kom ihåg! Kanaler måste vara vibrations- och ljudisolerade och får inte monteras direkt på balkar, balkförband eller andra kritiska byggdelar Skydd av underredet för utomhusmontage Aggregaten saknar dropplister mellan aggregat och underrede. En lokal montör måste montera ytterligare skydd och isolering för underredet, så att vatten inte rinner ner under aggregatet. Air-Sites konstruktion förutsätter att aggregatet monteras på ett tätt tak, som inte riskerar att bli fuktskadat på grund av vattenavrinning från kondenstråg eller yttre fukt som exempelvis regn eller snö. OBS! Vattenlås som placeras utomhus måste skyddas med värmekabel (tillbehörssats; elektrisk värmeslinga) för att undvika påfrysning vid kalla utetemperaturer Sammanfogning av aggregatsektioner Notera, innan demontering för intransport till fläktrum, vilken del som är placerad var, för att underlätta montaget när delarna väl är i fläktrummet. Transport- och installation GreenMaster-HP 5

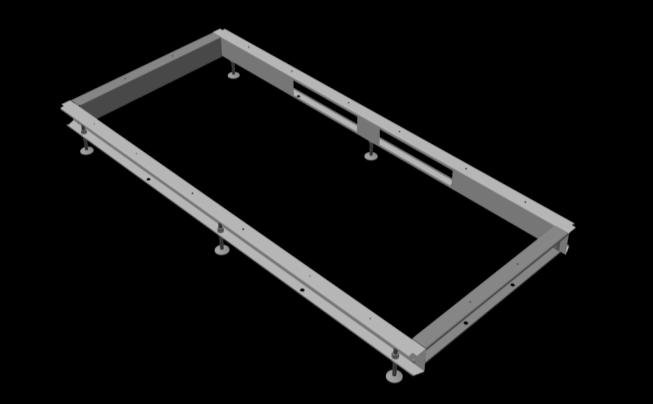

6 1. Börja med att placera balkramen på plats och kontrollera att den är helt vågrät. 2. Placera därefter den första värmepumpsdelen och se till att den är helt vågrät. Skruva fast i balkram i de förborrade hål som den satt fast i vid leverans. 3. Fortsätt med mittensektionen i nederdelen och skruva fast i balkram enligt samma princip som föregående del. 6 GreenMaster-HP Transport- och installation

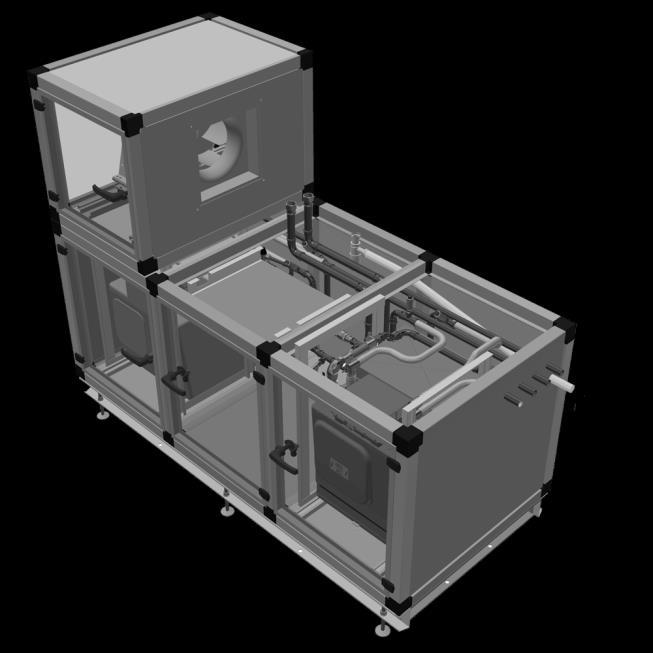

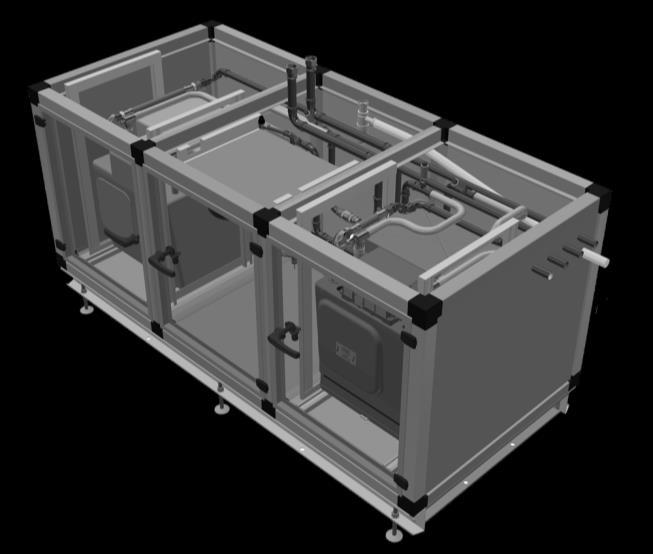

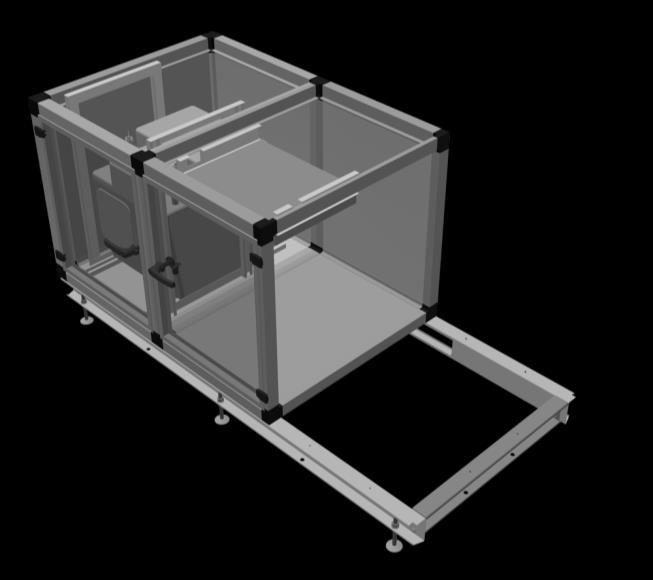

7 4. Montera därefter den sista delen i värmepumpssektionen och skruva fast i balkram enligt samma princip som föregående del. Därefter skall samtliga delar skruvas samman med dess anslutningskonsoler enligt leveransprincip. Skruva fast, alternativt kläm fast, köldbärarrör och kontrollera att de är helt täta innan överdelen/ventilationsdelen monteras ovanpå värmepumpsdelen. 5. Montera fläktdelen på plats enligt bild. Observera att fläktdelen kan vara placerad på höger sida om aggregatet är levererat som högerinspektion. I exemplet nedan visas aggregat enligt vänsterinspektion. Transport- och installation GreenMaster-HP 7

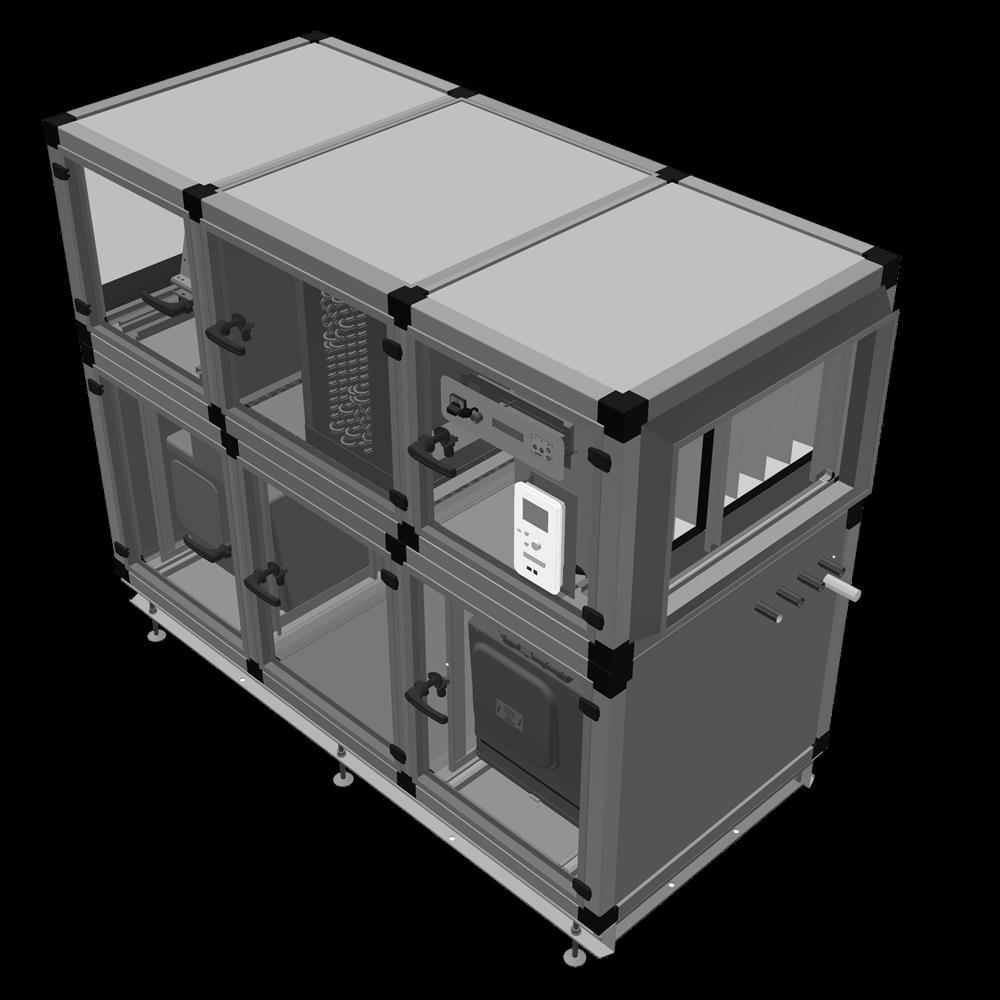

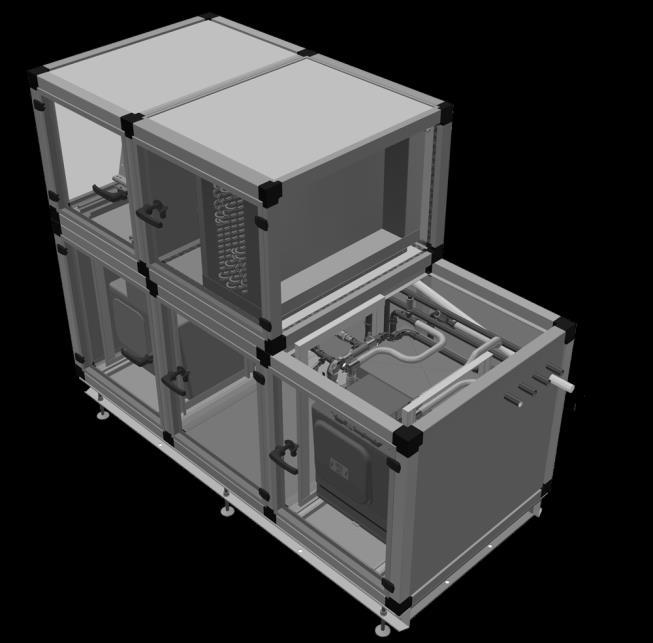

8 6. Montera batteridelen i mitten enligt bild. OBS! Köldbärarrör mellan batteri och värmepumpsdel måste skruvas alternativt klämmas ihop av en auktoriserad VVS-montör/rörläggare. Inspektions-/servicelucka är åtkomlig både fram- och bakifrån på batteridelen, för att komma åt rörkopplet mellan ventilationsdel och värmepumpsdel. 7. Montera till sist filterdelen (där även styrpanel är lokaliserad) enligt bild. Därefter skall samtliga delar skruvas samman med dess anslutningskonsoler enligt leveransprincip. Anslutningskonsoler används även mellan övre och nedre plan, både fram- och baktill. OBS! Glöm ej att återkoppla lossat kablage i tillhörande snabbkopplingar/kopplingsboxar. OBS! Öppna ej sektionernas dörrar förrän de är placerade tätt tillsammans samt att det säkerställts att de är i våg och lod. 8 GreenMaster-HP Transport- och installation

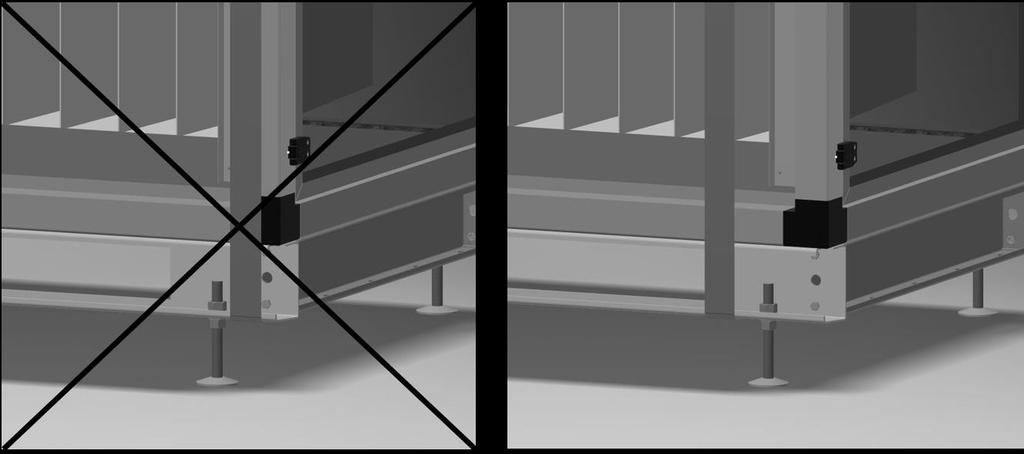

9 OBS! Rekommenderat min. avstånd mellan vägg och aggregat är 600 mm. Anslutningskonsoler används generellt på utsidan av sektionerna, men där det inte är möjligt att skruva samman sektionerna med yttre anslutningskonsoler och där det kan behövas extra stabilitet och stadgande, kan det finnas inre anslutningskonsoler. Var därför noga med att kontrollera varje sektion så att inga anslutningskonsoler missas vid sammanfogning. I standardutförande av GreenMaster-HP används 12 st anslutningskonsoler på storlek 2 och 3. På storlek 4 och 5 används 16 st anslutningskonsoler Montering av kanaler Om flexibla kabelanslutningar skall användas mellan aggregat och kanal; se till att kanalanslutningarna är nästintill helt utspända, men med lite rörlighet för att inte skada tyget. Vid fläktutloppet bör kanalens storlek vara så lik utloppets storlek som möjligt. För min. avstånd mellan fläkthjul och närmast störande kanaldetalj, vänligen läs aggregatspecifikation för installerat aggregat. Undvik att blockera och skapa turbulens vid fläktutloppet. 2.2 Elinstallation och rördragning Elektricitet för aggregat inkl. styrenhet Styrsystemet konfigureras enligt specifikationerna i ordern. Ett protokoll innehållande det slutgiltiga testet levereras tillsammans med GreenMaster-aggregatet. Transport- och installation GreenMaster-HP 9

10 GreenManager styrenhet Inomhusutförande: Styrenheten för ventilationsdelen är fastmonterad inuti filtersektionen i ventilationsdelen enligt ritning i aggregatspecifikationen. Inre och yttre förbindningar som hör till aggregatets komponenter är som regel fördragna och funktionstestade. Förlängningskablage är förlagt i värmepumpsdelen, vilket för samman ventilationsdetaljerna elektriskt. Slangar är fördragna enligt samma princip. Styrenheten för värmepumpsdelen är placerad i värmepumpsdelens mittsektion tillsammans med matningsdosa för hela aggregatet. Dessa är sammankopplade internt med styrenheten i ventilationsdelen, så de enda yttre inkopplingarna som krävs till aggregatet är 1st nätverksanslutning (RJ45) och 1st matningskablage. Vänligen läs i aggregatspecifikation för elektriska märkdata. Utomhusutförande: Styrenheten för ventilationsdelen är fastmonterad inuti filtersektionen i ventilationsdelen enligt ritning i aggregatspecifikationen. Inre och yttre förbindningar som hör till aggregatets komponenter är som regel fördragna och funktionstestade. Förlängningskablage är förlagt i värmepumpsdelen, vilket för samman ventilationsdetaljerna elektriskt. Slangar är fördragna enligt samma princip. Styrenheten för värmepumpsdelen är placerad i värmepumpsdelens mittsektion tillsammans med matningsdosa för hela aggregatet. Dessa är sammankopplade internt med styrenheten i ventilationsdelen, så de enda yttre inkopplingarna som krävs till aggregatet är 1st nätverksanslutning (RJ45) och 1st matningskablage. Vänligen läs i aggregatspecifikation för elektriska märkdata Kabeldragning och montering av yttre komponenter Inomhusutförande: Temperaturgivare, slangar och andra beställda komponenter levereras i en kartong inuti eller bredvid aggregatet. Yttre kablage skall kopplas in i styrenhet enligt kretsschemat i den tekniska specifikationen. OBS! Vid delad leverans av aggregat kan vissa delar av det elektriska kablaget vara urkopplat. En behörig elektriker alternativt representant från Air-Site måste medverka vid inkoppling av detta kablage. Yttre komponenter som t ex spjäll monteras med gejdlister och hörn. Följ sedan kretsschema för inkoppling i respektive styrenhet. Utomhusutförande: Temperaturgivare, slangar och andra beställda komponenter levereras i en kartong inuti eller bredvid aggregatet. Yttre kablage skall kopplas in i styrenhet enligt kretsschemat i den tekniska specifikationen. OBS! Vid delad leverans av aggregat kan vissa delar av det elektriska kablaget vara urkopplat. En behörig elektriker alternativt representant från Air-Site måste medverka vid inkoppling av detta kablage. Yttre komponenter som t ex spjäll monteras med gejdlister och hörn. Följ sedan kretsschema för inkoppling i respektive styrenhet Tryckgivare Differenstrycktransmitter för flödesstyrning är förmonterad i fläktkammaren. Tryckgivare för reglering av kanaltryck är integrerad i GreenManager, och mäter kanaltrycket direkt utanför filterdelen. Om förlängning av kanaltryckslangen behövs, skall denna lossas internt i filterdelen, och extern slang förlängas längre bort i frånluftskanalen. 10 GreenMaster-HP Transport- och installation

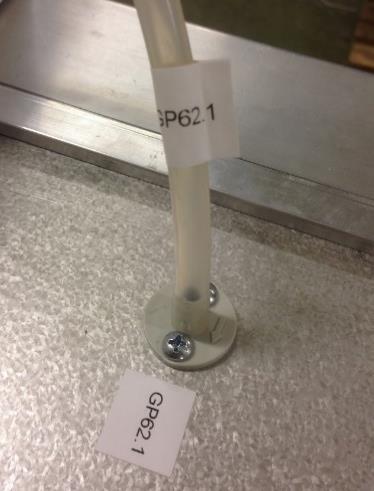

11 Tryckgivare för frånluftsfilter är integrerad i GreenManager och är i regel förinkopplad i styrenheten. Tryckgivare för mätning av tryck över batteri är integrerad i GreenManager och är i regel förinkopplad i styrenheten. Slangar Aggregatleveranser där styrenhet ingår är försedda med tryckslangar för tryckreglering, frånluftsfilter samt tryckmätning av batteri. Varje mätuttag på GreenMaster-aggregatet är uppmärkt med objektets beteckningar. Slangar på GreenMaster-HP-aggregat är generellt förinkopplade i båda ändar, men kan vara urkopplade vid leverans i delat utförande. Vid montering av aggregat är det därför viktigt att samtliga slangar som skall användas i installationen installeras korrekt enligt märkningar på aggregat och styrenhet Strömbrytare Huvudströmbrytare levereras som regel monterad och inkopplad. En auktoriserad elektriker måste förlägga matningskablage till aggregatets huvudströmbrytare Certifieringar Enligt arbetsmiljöverkets föreskrifter måste en auktoriserad VVS-montör/rörläggare utföra arbete med kyl- och värmedelar såsom externa rörkoppel. Elanslutningen måste installeras av behörig elektriker Ägarens ansvar Ägaren ansvarar för att underrätta de lokala myndigheterna om nedanstående. Liknande bestämmelser gäller i viss utsträckning även i andra länder. Information om platsen, funktionen, storleken samt underhållsscheman Särskilda risker Icke certifierade tekniker får aldrig någonsin öppna kylkretsen när den står under tryck från köldmediet. Ändringar och reparationer av kylkretsen får bara utföras av utbildade tekniker från certifierade företag. Öppna aldrig inspektionsluckorna förrän fläktarna har stängts av Strömbrytare Huvudströmbrytaren måste monteras i enlighet med gällande föreskrifter. Läs medlevererat kretsschema noggrant! Vattenlås för kondens Ett integrerat vattenlås är monterat inuti GreenMaster-HP-aggregatet, och avrinningsrör finns placerat på aggregatets utsida i närheten av det yttre rörkopplet. Detta måste anslutas till externt avlopp/brunn. Eventuella externa vattenlås måste fungera för undertryck och installeras enligt princip i avsnitt Avlopp och vattenlås. OBS! Kondensavrinningsslang för kompressorer i värmepumpsdel ligger i aggregatets framkant och måste även detta anslutas till avrinning/avlopp/brunn Röranslutningar till batteri Om aggregatet levererats i delat utförande; var noga med att kontrollera att rören återkopplas rätt enligt leveransprincip. Normalt trycktestas samtliga rördetaljer ihop med aggregatet, men om påfyllning sker efter Transport- och installation GreenMaster-HP 11

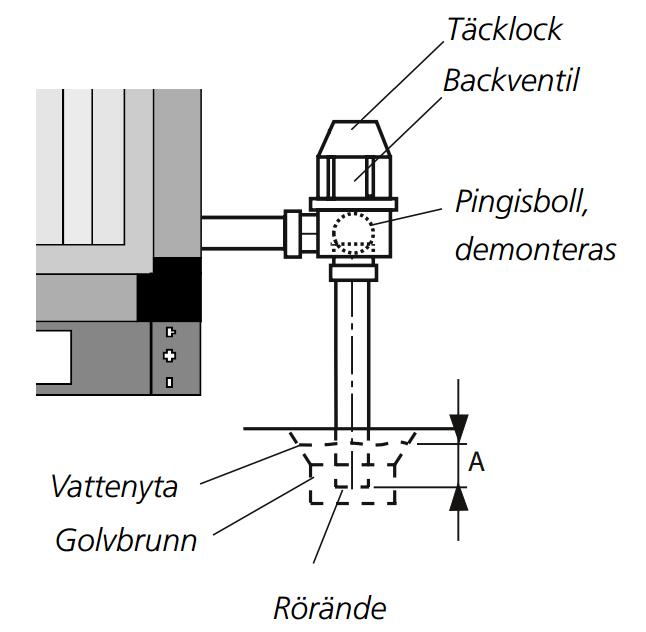

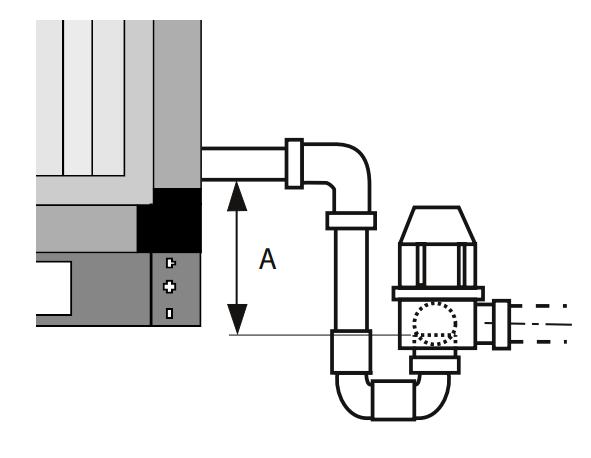

12 leverans måste rörkopplet trycktestas efter påfyllning. Röranslutningar är kontrollerade vid Air-Sites fabrikstester Ventiler Anslutningsrören är försedda med utvändiga gängor. Eventuella ventiler och ventilmotorer som levererats tillsammans ligger i en kartong inuti aggregatet. Anslut ställdon enligt kretsschema Avlopp och vattenlås Droppbrickor/tråg monteras under ev. kylslingor och värmeväxlare för att samla upp kondensvatten. Alla droppbrickor är försedda med dräneringsutlopp. Vattenlåset ser till att vattnet kan rinna undan från brickorna. Vattenlåsen levereras i en kartong inuti eller bredvid aggregatet. För att vattnet skall kunna rinna undan på ett säkert sätt skall Air-Sites vattenlås användas. OBS! Isolera rören för att undvika sönderfrysning. Montage vid undertryck Vattenlåset ansluts till aggregat där kondensavlopp och undertryck (sugande fläkt) finns. Kondensavlopp och undertryck förekommer på plattvärmeväxlaraggregat (GreenMaster-XXL), batterivärmeväxlare, batteriåtervinning (GreenMaster-HP) m.m. Vattenlåset kan vridas åt höger eller vänster. Backventilen skall alltid vara i lodrät position. Vattenlåsets avlopp bör mynna ut så att skada inte uppstår på intilliggande aggregatdelar eller byggnadskonstruktion. Dränering som mynnar i kallt utrymme skall isoleras mot kyla. Eventuellt kan värmekabel krävas, till exempel vid montering utomhus. Höjd A (avstånd mellan aggregatets avrinningsnivå och vattenlåsets avrinningsnivå) måste vara minst lika stor i mm som undertrycket i aggregatet är i Pa/10 (Exempel: Undertryck 250 Pa/10 = 25 mm). Om det, av utrymmesskäl, är nödvändigt kan rör kapas eller snedställas, så länge som ovanstående villkor är uppfyllt. Montage vid övertryck Vattenlåset ansluts på del där kondensavlopp och övertryck (tryckande fläkt) finns. Kondensavlopp och övertryck förekommer normalt endast på efterkylningsbatterier (luftkylare). Demontera täcklock och pingisboll inuti backventilen, så att luften kan passera fritt. Återmontera täcklocket. Medföljande rör och T- anslutning monteras enligt skiss. Rör från T-anslutning anpassas genom att om nödvändigt kapa röret (eller ett motsvarande rör), så att det mynnar ut i golvbrunn, se nedan och skiss. Höjden A (avstånd mellan vattenyta och rörände) måste vara minst lika stor i mm som övertrycket, i aktuell del, är i Pa/10 (Exempel: Övertryck 250 Pa/10 = 25 mm). Om det finns fler dräneringsutlopp, krävs ett vattenlås vid varje utlopp. Diametern på rören i vattenlåset och avloppssystemet måste stämma överens med diametern på rören i dräneringsutloppet. 12 GreenMaster-HP Transport- och installation

13 3. Skyddsåtgärder Läs beskrivning i drifthandboken, OHB. 4. Demontering / återvinning Koppla ur alla el- och rörledningsanslutningar före demontering. Eventuella vätskor måste tömmas ut från aggregatet och enheten måste sedan återvinnas enligt gällande lokala föreskrifter. När aggregatet är nedmonterat måste delarna tas isär och alla bitar sorteras efter materialtyp. Materialen måste sedan forslas till avsedd plats. Mer information finns i underhållsinstruktionerna. 5. Allmänt För ytterligare information, läs drifthandboken, OHB. Transport- och installation GreenMaster-HP 13
