INSTALLATIONSANVISNING Värmeåtervinnare FXR-MAX

Transkript

1 INSTALLATIONSANVISNING Värmeåtervinnare FXR INNEHÅLLSFÖRTECKNING 1 Produktinformation Användningsområde Krav på användningsmiljön Uppackning 3 2. Moduluppbyggd FXR Konstruktion Filter Brandgasbypass Service Ritning och huvudmått FXR 4 3. Mekanisk montering Val av inspektionssida Montering Återvinningsbatteri Kondensavlopp Spjällställdon Brandgasbypass Tryckstyrning Suglåda för FXR Ritning och huvudmått Suglåda Montering av Suglåda Underhåll Filter Tekniska specifikationer Tryckfallsdiagram CE 14 Exhausto AB Östra Hindbyvägen 26B Malmö Tel Fax info@exhausto.se 1

2 Symbolförklaring: Förbudssymbol Överträdelse av anvisningar som markerats med förbudssymbol kan medföra livsfara. Symbol för fara Överträdelse av anvisningar som markerats med symbol för fara kan medföra risk för personskada eller materiella skador. 2

3 1. Produktinformation 1.1 Användningsområde Återvinnaren är avsedd att användas för värmeåtervinning i frånluftssystem. Återvinnaren placeras före frånluftsfläkten och dess återvinningsbatteri kopplas till en värmepump. 1.2 Krav på användningsmiljön Utrymmeskrav Framför FX behövs ett fritt utrymme för service enligt nedan: Utrymmeskrav FXR mm FXR mm FXR mm FXR mm FXR mm FXR mm Avlopp Avlopp för kondensvatten, se kapitlet Montering. 1.3 Uppackning En komplett FXR innehåller följande: 1 st batteridel 1 st filterdel 1 st tillbehörspåse 1 st filtermanometer 2. Moduluppbyggd FXR 2.1 Konstruktion Återvinnaren FXR är modulbyggen och en komplett enhet innehåller återvinningsbatteri, filter och brandgasbypass. FXR är flexibel då man genom att ändra modulernas inbördes placering kan välja höger eller vänster inspektionssida. FXR har isolerade aluminiumprofiler och isolerade hörn av plast. Modulerna är klädda med dubbelväggiga luckor i aluzink vilka är isolerade med 50 mm mineralull, motsvarande EI30. FXR är försedd med justerbara fötter. 2.2 Filter Samtliga FX storlekar är försedda med påsfilter i filterklass M Brandgasbypass För att vid brand säkerställa fortsatt undertryck i kanalsystemet, oberoende av om filter och batteri sätts igen av brandstoft, är återvinnaren utrustad med brandgasbypass. Bypass-spjällets täthetsklass motsvarar Typ 2. Redovisat tryckfall över öppen bypass (brandläge) gäller vid blockerat filter/batteri. Vid brandindikering från brandautomatiken (t.ex. EXHAUSTO BRC3) öppnar återvinnarens brandgasbypass (spänningslös är bypasskanalen öppen). Om 3

4 EXHAUSTO automatik används (t.ex. konstanttryckregulator MAC) ges även möjlighet till att fläkten samtidigt forceras till fullt varvtal i brandläget. 2.4 Service Filterbyte och inspektion sker via en handtagsförsedd lucka på fronten. Tryckfallet över filtret kan avläsas via filtermanometern på filterdelens ovansida. 2.5 Ritning och huvudmått FXR I nedanstående ritning anges huvudmåtten (alla mått i mm): Tabell Huvudmått FXR (mm) Mått FXR06-M FXR08-M FXR11-M FXR15-M FXR22-M FXR30-M A C D E F G H I J

5 Tabell Anslutningsmått Modell Kanal Kanal Batteri Anslutning via suglåda Anslutning via suglåda special Tillopp, Retur Avtappning Luftning FXR06-M Ø 400 mm - 1" 1/2" 1/2" 1" FXR08-M Ø 400 mm - 1" 1/2" 1/2" 1" FXR11-M Ø 500 mm - 1" 1/4 1/2" 1/2" 1" FXR15-M Ø 500 mm Ø 630 mm 1" 1/4 1/2" 1/2" 1" FXR22-M Ø 500 mm Ø 630 mm 1" 1/2 1/2" 1/2" 1" FXR30-M Ø 630 mm - 1" 1/2 1/2" 1/2" 1" Tabell Vikter (kg) Kondensavlopp FXR06- FXR08- FXR11- FXR15- FXR22- FXR30- Batteridel Filterdel Total vikt Suglåda SL (Standard) FXR med 2 suglådor Mekanisk montering 3.1 Val av inspektionssida Återvinnaren levereras i två delar, filterdel och batteridel. Delarna är symetriska och genom att ändra delarnas inbördes placering kan inspektionssida höger eller vänster väljas. Bilden visar inspektionssida vänster. 3.2 Montering Så här monteras växlarens batteridel med filterdelen: 5

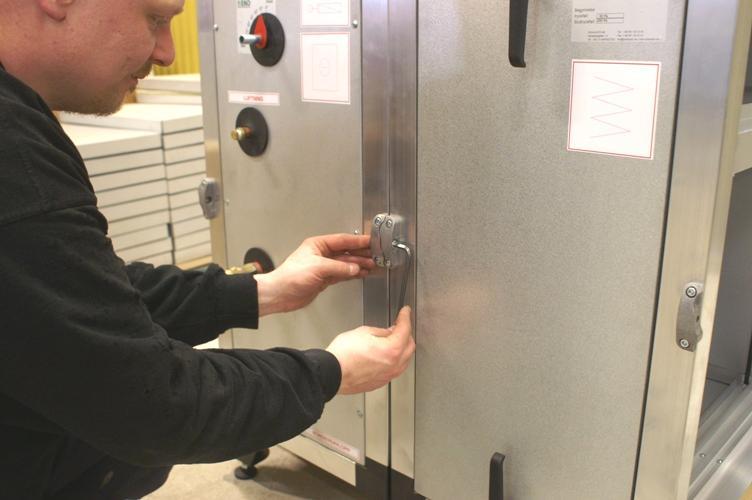

6 1. Välj inspektionssida, höger eller vänster. 2. Montera den medföljande tätningslisten mellan delarna. 3. Montera de två modulerna med bultarna i samtliga skarvbleck. 6

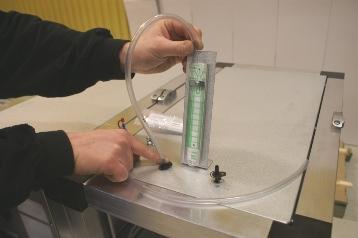

7 4. Justera fötterna till rätt höjd så att återvinnaren står vågrätt, om möjligt se till att aggregatet lutar något mot batteriets avtappning då detta underlättar avledning av kondensvatten. Aggregat får ej luta bakåt dvs så att aggregat lutar från kondensavloppet Bild 1 och 2 visar korrekt uppställning av aggregatet. Om möjlig föredras uppställning med svag lutning enligt bild 2. Bild 3 visar fel uppställning. 5. Montera manometer för filtertryckfall. I filterdelens topp finns två mätuttag för filtertryckfall. Anslut slangarna på mätuttagens undersida till de monterade nipplarna inuti filterdelen. Den ena slangen ansluts till nippeln vid filterdelens inlopp och den andra till nippeln i mitten på filterdelen. 7

8 6. Montera manometern ovanpå filterdelen och fyll på vätska tills vätskepelarna visar 0 på båda sidor. Justera vid behov manometerns lutning så att den sitter lodrätt. 7. Anslut slangarna till mätuttagen och manometern. 8

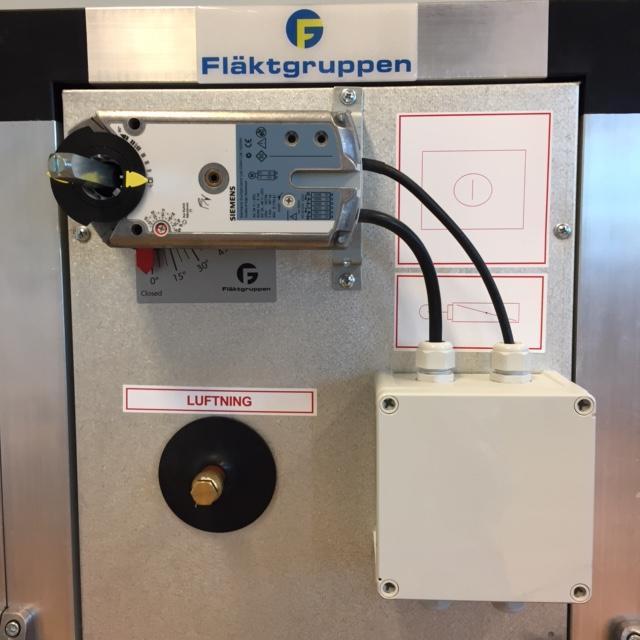

9 3.3 Återvinningsbatteri Anslutning Anslut batteriets uttag för tillopp och retur. Returledningen skall anslutas till det uttag som sitter närmast filterdelen för att erhålla motströmskoppling. Montera de medföljande märkskyltarna för Tillopp och Retur vid resp. anslutning. Avluftning Vid påfyllning kan batteriet avluftas genom uttaget Avluftning. 3.4 Kondensavlopp Anslutning Led kondensavloppet till golvavlopp eller liknande. Kondensavloppet skall förses med vattenlås. Frysrisk Om återvinnaren placeras i kallt utrymme skall kondensledningen isoleras och hållas frostfri. 3.5 Spjällställdon Brandgasbypass Spjällställdon Ställdonet till brandgasbypass-spjället monteras på spjällaxeln. Kontrollera att spjället är i helt öppet läge och att ställdonets fjäder är förspänd enligt fabrikantens anvisningar. 9

10 3.6 Tryckstyrning Tryckgivare Om anläggningen tryckstyrs (t.ex. av EXHAUSTO konstanttryckregulator MAC) skall tryckgivaren placeras före värmeåtervinnaren, EJ mellan värmeåtervinnare och fläkt! 3.7 Suglåda för FXR Ritning och huvudmått Suglåda Tabell huvudmått suglåda (mm) FXR06- FXR08- FXR11- FXR15- FXR22- FXR30- Mått/Suglåda SL06 SL08 SL11 SL15 SL SL22 SL SL30 K L M N

11 3.7.2 Montering av suglåda Montera en suglåda på respektive sida av de två enheterna med hjälp av skarvblecken. 4. Underhåll 4.1 Filter Filtertryckfall Filtertryckfallet kan avläsas på filtermanometern på filterdelens ovansida. Tryckfallet vid rena filter samt rekommenderat sluttryckfall kan avläsas i nedanstående tabell och gäller vid nominellt luftflöde. Sluttryckfall Pa Nominellt Luftflöde l/s Modell FXR FXR FXR FXR FXR FXR Filterstorlekar FXR-aggregaten är försedda med filter enligt följande: Begynnelsetryckfall Pa Modell Filtertyp Antal Mått Djup Benämning FXR06- M * Hi-Flo-M5-355x512x FXR08- M * Hi-Flo-M5-355x555x FXR11- M * Hi-Flo-M5-425x699x FXR15- M * Hi-Flo-M5-518x825x FXR22- M x Hi-Flo-M FXR30- M * Hi-Flo-M

12 Filterbyte Vid rengöring/byte av filter öppnas batteridelens lucka och filterkassetterna dras rakt ut. Nya filterkassetter med monterade tätningslister skjuts in på samma plats och luckan sätts åter på plats. Tätningslister monteras på filtrens lodräta kanter 12

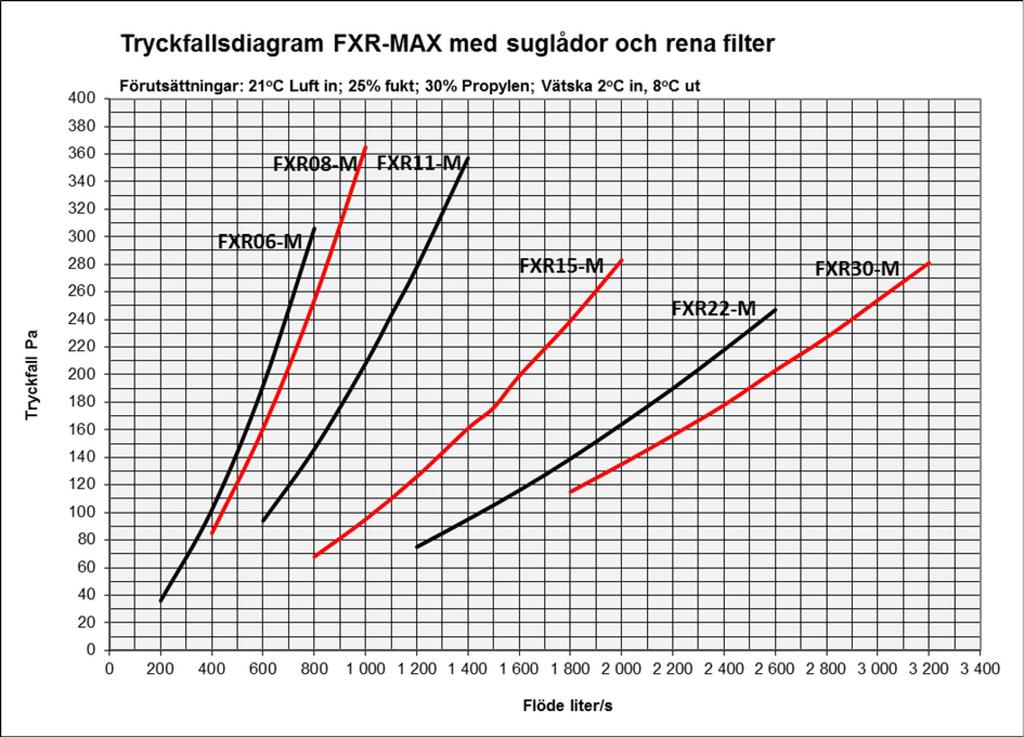

13 5. Tekniska specifikationer 5.1 Tryckfallsdiagram Tryckfall över värmeåtervinnare med rena filter och stängd brandgasbypass 13

14 Försäkran om överensstämmelse Tillverkare Fläktgruppen i Växjö AB Hjalmar Petris väg Växjö Sverige Kontor: Teknisk dokumentation Fläktgruppen i Växjö AB åtager sig härmed att på begäran av ansvarig myndighet överlämna den tekniska dokumentation som anges i maskindirektivets bilaga 7 avsnitt B. Ansvaret för att sammanställa den tekniska dokumentationen har: Fredrik Arvidsson Tel: E-post: fredrik@flaktgruppen.se Linjärenhet Fläktgruppen i Växjö AB intygar och ansvarar för att värmeväxlare modell FXR enligt Er beställning till oss uppfyller de grundläggande hälso- och säkerhetskraven i följande direktiv och föreskrifter. Försäkran om inbyggnad av en delvis fullbordad maskin Maskindirektivet 2006/42/EG, Bilaga 2B Eftersom värmeväxlare modell FXR är avsedd att ingå i annan maskin eller byggas ihop med annan maskin uppfyller den inte fullt ut de grundläggande säkerhetskraven i maskindirektivet 2006/42/EG. Maskinen får inte tas i drift förrän den kompletta anläggningen, monterad och inkopplad förklaras vara i överensstämmelse med bestämmelserna i maskindirektivet. Växjö den Tomas Arvidsson VD 14
