1 VEX HX Elinstallationsguide för VEX240HX/250HX för annan automatik El-installation...Avsnitt Bruksanvisning i original EXHAUSTO A/S Odensevej 76 DK-5550 Langeskov, DAN- MARK Tfn Fax exhausto@exhausto.dk

2 Anslutningsschema för spänningsförsörjning 1.1. Anslutningsschema för VEX med frekvensomvandlare VEX240FC-X, 1 x 230 V VEX250FC-X, 3 x 400 V Larmreläets funktion Anslutningsschema för VEX utan frekvensomvandlare Schema VEX240-X/VEX250-X, motorspänning 3 x 400 V Schema VEX240-X/VEX250-X, motorspänning 3 x 230 V Installation av VEX 2.1. Installationens omfattning Val av rotationsriktning för rotorn Maximal rotationshastighet /12

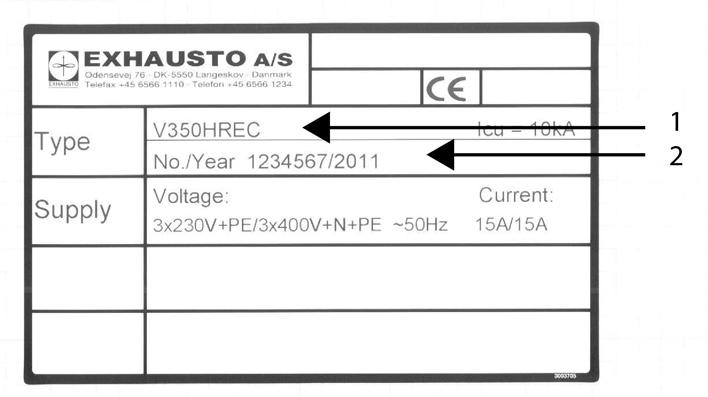

3 Symboler, begrepp och varningar Förbudssymbol Överträdelse av anvisningar som markerats med förbudssymbol kan medföra livsfara. Varningssymbol Överträdelse av anvisningar som markerats med varningssymbol kan medföra risk för personskada eller materiella skador. Varningar Arbetet ska utföras av en auktoriserad elinstallatör i enlighet med lokala lagar och bestämmelser. Huvudströmbrytare EXHAUSTO A/S ber dig observera att i enlighet med Maskindirektivet* ska en huvudströmbrytare installeras vid fast montering av aggregatet. Huvudströmbrytaren ska vara låsbar eller placeras synlig i närheten av aggregatet, kunna bryta alla polerna för matningsspänningen, vara huvudströmbrytare i enlighet med EN Huvudströmbrytaren är ett extra tillbehör som inte ingår i leveransen från EXHAUSTO. Lås aggregat under drift Under drift ska VEX-aggregatet alltid vara låst: antingen med låscylindern i handtaget. Kom ihåg att ta ut nyckeln från låset. eller med hänglås. Använd handtagets inbyggda hänglåsbeslag. Typskylt På VEX-aggregatets typskylt finns följande information: vilken VEX-variant (1) aggregatet är aggregatets tillverkningsordernr. (2) Obs! Ha alltid tillverkningsnumret till hands vid all kontakt med EXHAUSTO angående produkten. 3/12

4 Anslutningsschema för spänningsförsörjning 1. Anslutningsschema för spänningsförsörjning 1.1 Anslutningsschema för VEX med frekvensomvandlare VEX240FC-X, 1 x 230 V Nedanstående schema visar anslutning av matningsspänning och styrsignaler. 4/12

5 Anslutningsschema för spänningsförsörjning VEX250FC-X, 3 x 400 V Nedanstående schema visar anslutning av matningsspänning och styrsignaler. Förklaring till schema Beteckning FC1 FC2 RHX2M RHX2M 230V FC1 Supply FC2 Supply Förklaring Styrsignal till frekvensomvandlaren för motor M1 (avluft/frånluft). Styrsignal till frekvensomvandlaren för motor M2 (tilluft/uteluft). Styrsignaler till rotorstyrning. För varvtalsstyrning av rotor, se ytterligare information på sidan 13 och 14 Strömförsörjning till rotorstyrningen. Strömförsörjning till frekvensomvandlare FC1 (avluft/frånluft). Strömförsörjning till frekvensomvandlare FC2 (tilluft/uteluft). 5/12

6 Anslutningsschema för spänningsförsörjning Elektriska data Tabellen nedan visar maximal fasström och maximal nollström. Typ Matningsspänning VEX240 1 x 230 V + N + PE VEX250 3 x 400 V + N + PE Max fasström (totalt) Max nollström (dimensionerande ström) FC1 fasström FC2 fasström RHX2 M 11,1 A - 5,45 A 5,45 A 0,2 A 8,0 A 13,5 A 7,8 A 7,8 A 0,2 A Obs! Strömförbrukning tas från två faser och är ej sinusformad. Fas L3 används inte Larmreläets funktion Koppling Beskrivning Elschemat visar vilka två klämmor från FC och RHX2M som leds till kopplingsplinten i anslutningsboxen. Ritning Alarmrelä FC Kopplingsbox FC: Anslutningarna 9-10 och Funktion Larmreläets ställning vid strömavbrott etc. Larmreläets ställning vid larm. Larmreläets ställning under drift. 6/12

7 Anslutningsschema för spänningsförsörjning 1.2 Anslutningsschema för VEX utan frekvensomvandlare Schema VEX240-X/VEX250-X, motorspänning 3 x 400 V Nedanstående schema visar anslutning av extern frekvensomvandlare och styrsignaler. * Ingår inte i leveransen från EXHAUSTO. Obs! VEX-aggregatets motorer levereras kopplade för 3 x 400 V + PE. Om man vill använda 3 x 230 V, ska man koppla om i anslutningsboxarna Motor M1 och Motor M2, se nedan. 3 x 400 V 3 x 230 V 7/12

8 Anslutningsschema för spänningsförsörjning Schema VEX240-X/VEX250-X, motorspänning 3 x 230 V Nedanstående schema visar anslutning av extern frekvensomvandlare och styrsignaler. * Ingår inte i leveransen från EXHAUSTO. Förklaring till schema Benämning Förklaring RHX2M Styrsignaler till rotorstyrning. RHX2M 230V Strömförsörjning till rotorstyrningen. Motor M1 Matningsspänning till motor M1. Motor M2 Matningsspänning till motor M2. Obs! Övriga delar har levererats av EXHAUSTO i den omfattning som framgår av framsidan på VEX-handboken. Elektriska data Tabellen nedan visar hur den totala fasströmmen är fördelad på motor M1, motor M2 respektive rotorstyrning RHX2M. Typ Motorspänning Max. fasström (totalt) Motor 1 Motor 2 RHX2M VEX240 3 x 230 V + PE 5,4 A 2,6 A 2,6 A 0,2 A 3 x 400 V + N + PE 3,2 A 1,5 A 1,5 A 0,2 A VEX250 3 x 230 V + PE 8,2 A 4,0 A 4,0 A 0,2 A 3 x 400 V + N + PE 4,8 A 2,3 A 2,3 A 0,2 A 8/12

9 Installation av VEX 2. Installation av VEX 2.1 Installationens omfattning VEX-aggregat Kopplingsbox Obs! Elinstallationen för VEX-aggregatet omfattar följande: Möjliga anslutningar på kopplingsplintarna i kopplingsboxen: Matningsspänning till rotorstyrningen. Styrsignaler till rotorstyrning. Försörjningsspänning till motorer eller eventuell frekvensomvandlare. VEX med FC: Styrsignaler till frekvensomvandlare och larmrelä. VEX med FC: Frekvensomvandlaren är förprogrammerad av EXHAUSTO och skyddar motorerna mot överbelastning. Frekvensomvandlaren ska skyddas mot kortslutning. VEX utan FC: Motorerna ska skyddas mot överbelastning och kortslutning. För övriga tekniska data, se avsnittet Tekniska data i användarhandboken för VEXaggregatet. Placering av elkomponenter RD Kopplingsbox 2. Frekvensomvandlare 3. Rotorstyrning 2.2 Val av rotationsriktning för rotorn Left/Right I typbeteckningen står R för Right, vilket betyder att anslutningen för tilluften är till höger (sett från operatörssidan) på aggregatet. Tilluft till vänster betecknas med L för Left. 9/12

10 Installation av VEX Ändring av Left/ Right För att ändra VEX-aggregatet från t.ex. ett Left- till ett Right-aggregat ställer man om dipswitcharna i rotorstyrningen. Steg Åtgärd 1 Öppna luckorna. Rotorstyrningen är placerad i botten av VEX-aggregatet. 2 Demontera locket på rotorstyrningen RHX2M. 3 Bestäm om VEX-aggregatet har fläktplacering 1 eller 2 (se eventuellt översikten i handboken för VEX-aggregatet) och ställ dipswitcharna enligt nedanstående tabell. Om aggregatet så ska dipswitcharna ställas så här: ska vara Vent 1 R eller Vent 2 L Vent 1 L eller Vent 2 R 2.3 Maximal rotationshastighet Diagrammet i tabellen visar sambandet mellan motorsignalen och stegmotorns rotationshastighet. Om stegmotorn i rotorstyrningen mottar en 0 10 V-signal under 0,6 V 0 10 V-signal över 1,1 V 0 10 V-signal över 9,5 V så stannar motorn. startar motorn. kör motorn med cirka 200 varv/minut. Diagram 10/12

11 Installation av VEX I nedanstående tabell visas maximalt tillåtet varvtal för stegmotorn, beroende på VEXaggregatets storlek. Överstiger varvtalet angivna värden, kommer motorn att överbelastas och den kommer då att kopplas bort. VEX-modell Max. antal varv per minut för stegmotorn Optimalt antal varv per minut för rotorn* VEX VEX * När rotorn kör med detta varvtal, erhålls högsta temperaturverkningsgrad. 11/12
