1 INNEHÅLLSFÖRTECKNING INSTALLATIONSANVISNING för RecoMASTER CCX Värmeåtervinnare 1 Produktinformation Användningsområde Uppackning 3 2. Moduluppbyggd CCX Konstruktion Filter Brandgasbypass Service Ritning och huvudmått CCX 4 3. Mekanisk montering Val av inspektionssida Montering Återvinningsbatteri Kondensavlopp Spjällställdon Brandgasbypass Tryckstyrning Montering av suglåda 7 4. Underhåll Filter 7 1

2 Symbolförklaring: Förbudssymbol Överträdelse av anvisningar som markerats med förbudssymbol kan medföra livsfara. Symbol för fara Överträdelse av anvisningar som markerats med symbol för fara kan medföra risk för personskada eller materiella skador. 2

3 1. Produktinformation 1.1 Användningsområde Återvinnaren är avsedd att användas för värmeåtervinning i frånluftssystem. Återvinnaren placeras före frånluftsfläkten och dess återvinningsbatteri kopplas till en värmepump. 1.2 Uppackning RecoMASTER CCX levereras stående. En komplett CCX innehåller följande: 1 st batteridel 1 st filterdel 1 st tillbehörslåda 1 st filterlåda 1 st filtermanometer 2. Moduluppbyggd CCX 2.1 Konstruktion Återvinnaren RecoMASTER CCX är modulbyggd och en komplett enhet innehåller återvinningsbatteri, filter och brandgasbypass. RecoMASTER CCX är flexibel då man genom att ändra modulernas inbördes placering kan välja höger eller vänster inspektionssida. CCX är byggd av isolerade aluminiumprofiler och isolerade hörn av plast. Modulerna är klädda med dubbelväggiga luckor i aluzink vilka är isolerade med 50 mm mineralull, motsvarande EI Filter Samtliga RecoMASTER CCX storlekar är försedda med påsfilter i filterklass M Brandgasbypass För att vid brand säkerställa fortsatt undertryck i kanalsystemet, oberoende av om filter och batteri sätts igen av brandstoft, är återvinnaren utrustad med brandgasbypass. Bypassspjällets täthetsklass motsvarar Typ 2. Redovisat tryckfall över öppen bypass (brandläge) gäller vid blockerat filter/batteri. Vid brandindikering från brandautomatiken öppnar återvinnarens brandgasbypass (spänningslös är bypasskanalen öppen). Om automatik används (t.ex konstanttryckregulator ) ges även möjlighet till att fläkten samtidigt forceras till fullt varvtal i brandläget. 2.4 Service Filterbyte och inspektion sker via en handtagsförsedd lucka på fronten. Tryckfallet över filtret kan avläsas via filtermanometern på filterdelens ovansida. 3

4 2.5 Ritning och huvudmått RecoMASTER CCX I nedanstående ritning anges huvudmåtten (alla mått i mm): 3. Mekanisk montering 3.1 Val av inspektionssida Återvinnaren levereras i två delar, filterdel och batteridel. Delarna är symetriska och genom att ändra delarnas inbördes placering kan inspektionssida höger eller vänster väljas. 3.2 Montering Så här monteras växlarens batteridel med filterdelen: 1. Välj inspektionssida, höger eller vänster. 2. Aggregat måste minst stå i våg, om möjligt se till att aggregatet lutar något mot batteriets avtappning då detta underlättar avledning av kondensvatten. Aggregat får ej luta bakåt dvs så att aggregat lutar från kondensavloppet. 4

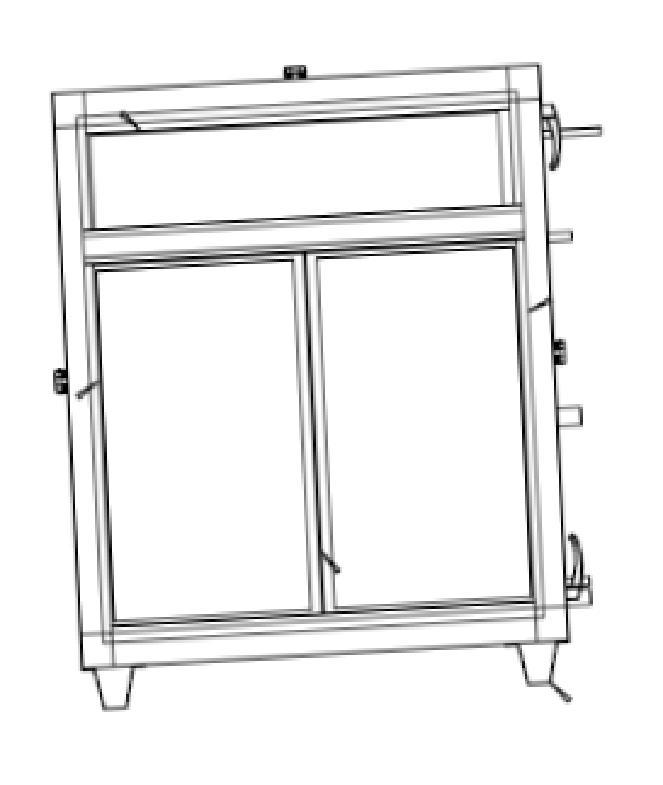

Använd skims som medlevereras i tillbehörslådan för att erhålla svag lutning. 1 2 3 Bild 1 och 2 visar korrekt uppställning av aggregatet.

5 Använd skims som medlevereras i tillbehörslådan för att erhålla svag lutning Bild 1 och 2 visar korrekt uppställning av aggregatet. Om möjlig föredras uppställning med svag lutning enligt bild 2. Bild 3 visar fel uppställning. Montera den medföljande tätningslisten mellan delarna. Sammanfoga de två modulerna med haklåsen. 5

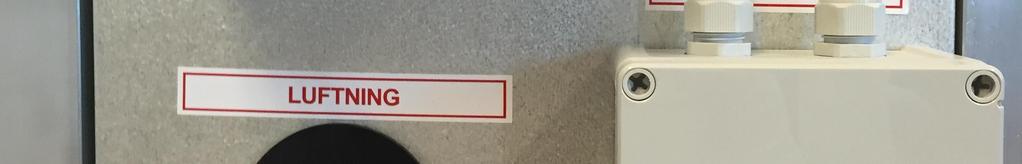

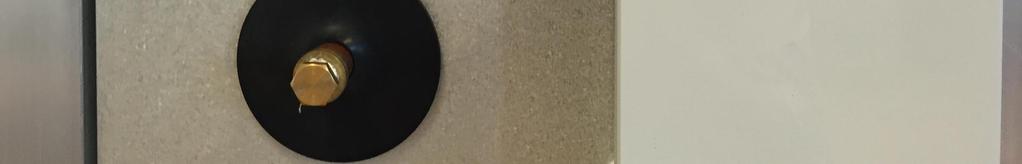

6 Montera manometer för filtertryckfall. I filterdelens topp finns två mätuttag för filtertryckfall. Anslut slangarna på mätuttagens undersida till de monterade nipplarna inuti filterdelen. Den ena slangen ansluts till nippeln vid filterdelens inlopp och den andra till nippeln i mitten på filterdelen. Montera manometern ovanpå filterdelen och fyll på vätska tills vätskepelarna visar 0 på båda sidor. Justera vid behov manometerns lutning så att den sitter lodrätt. Anslut slangarna till mätuttagen och manometern. 3.3 Återvinningsbatteri Anslutning Anslut batteriets uttag för tillopp och retur. Returledningen skall anslutas till det uttag som sitter närmast filterdelen för att erhålla motströmskoppling. Avluftning Vid påfyllning kan batteriet avluftas genom uttaget Avluftning. 3.4 Kondensavlopp Anslutning Led kondensavloppet till golvavlopp eller liknande. Kondensavloppet skall förses med vattenlås. Frysrisk Om återvinnaren placeras i kallt utrymme skall kondensledningen isoleras och hållas frostfri. 6

3.5 Spjällställdon Brandgasbypass Spjällställdon Ställdonet till

Kontrollera att spjället är i helt öppet läge och att ställdonets

6 Tryckstyrning Tryckgivare Om anläggningen tryckstyrs skall

två enheterna med hjälp av skarvblecken. 4. Underhåll 4.

filtermanometern på filterdelens ovansida.

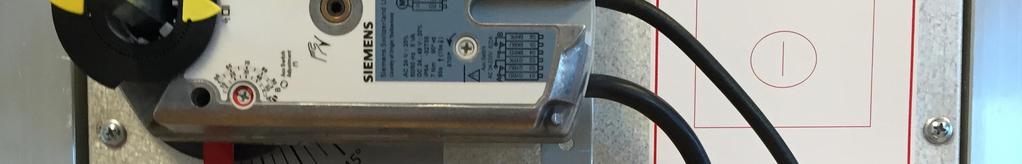

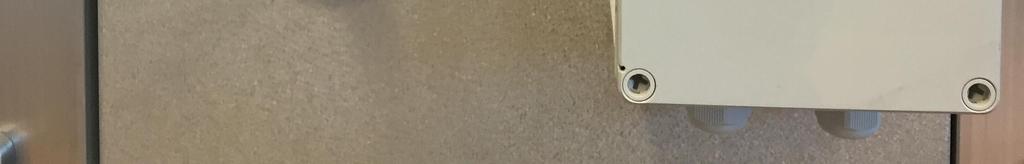

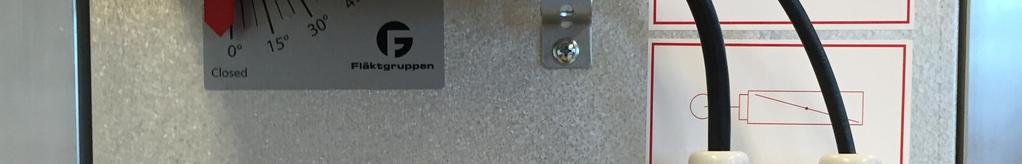

7 3.5 Spjällställdon Brandgasbypass Spjällställdon Ställdonet till brandgasbypass-spjället monteras på spjällaxeln. Kontrollera att spjället är i helt öppet läge och att ställdonets fjäder är förspänd enligt fabrikantens anvisningar. 3.6 Tryckstyrning Tryckgivare Om anläggningen tryckstyrs skall tryckgivaren placeras före värmeåtervinnaren, EJ mellan värmeåtervinnare och fläkt! 3.7 Montering av suglåda Montera en suglåda på respektive sida av de två enheterna med hjälp av skarvblecken. 4. Underhåll 4.1 Filter Filtertryckfall Filtertryckfallet kan avläsas på filtermanometern på filterdelens ovansida. Rekommenderat sluttryckfall kan avläsas i nedanstående tabell och gäller vid nominellt luftflöde. Begynnelsetryckfall Pa Sluttryckfall Pa Nominellt Luftflöde l/s CCX CCX CCX

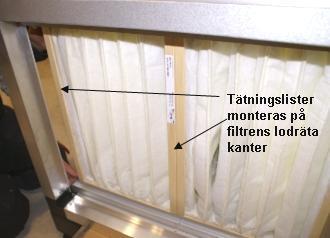

8 Filterbyte Vid rengöring/byte av filter öppnas batteridelens lucka och filterkassetterna dras rakt ut. Nya filterkassetter med monterade tätningslister skjuts in på samma plats och luckan sätts åter på plats. Tätningslister monteras på filtrens lodräta kanter 8
