1 RASP, vad är de röda kryssen? Stefan Löfgren, Avesta Segelflygklubb

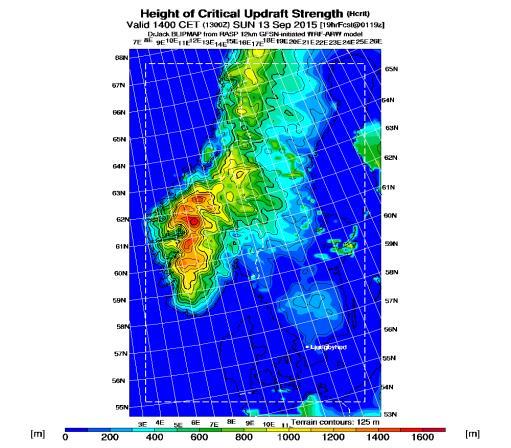

2 RASP Termikprognos Hur det började Cert 2007 Började sträckflyga 2009, sen började väderjakten Hittade Dr Jack's RASP 2010/2011 Original-RASP i korta drag: Tekniskt avancerad och verkade ge bra prognoser Anses vara en bra modell SVÅR ATT LÄSA!

3 Visionen

Designmål Designmål: Enkel grafisk presentation liknande HIRLAM (som vi hade förr) Snabb och enkel hämtning från internet, ska fungera på Edge Kunna trimmas när erfarenhet byggs upp Täcka Norden

4 Designmål Designmål: Enkel grafisk presentation liknande HIRLAM (som vi hade förr) Snabb och enkel hämtning från internet, ska fungera på Edge Kunna trimmas när erfarenhet byggs upp Täcka Norden (spårade ur lite och tog större delen av europa till slut) Mindre kartor med mer detaljer Höjdprognosen ska ligga strax under verklig termikhöjd (Körde hemlig prototyp första åren för att bygga upp erfarenhet)

5 Data från USA Så här blev det... WRF RASP STLO MAPS

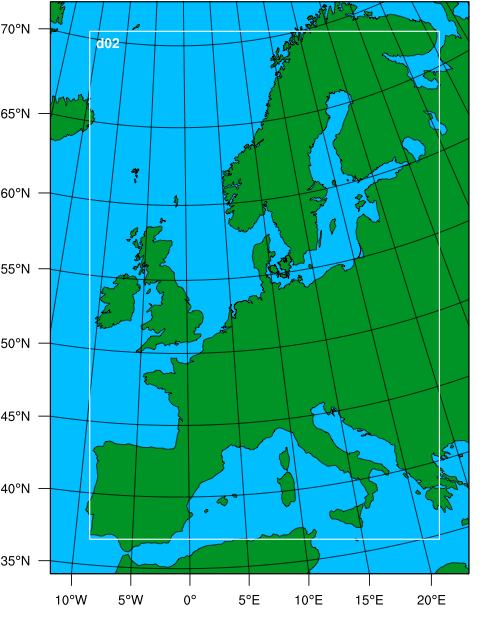

6 STEG 1 Beräkna kommande väder med WRF * Hämta alla topologiska och geografiska data för världen (ca 50Gb) * Ladda hem väldens väder i 0.25 upplösning från server i USA (ca 320Mb två ggr/dag), kl 6,9,12,15,18 * Allt beräknas i 3-D med 32 st lager ovanpå varann. * Beräkna boxar om 36x36km, ett rutnät på 86x117 boxar (~322 tusen boxar) * Beräkna mindre boxar om 12X12km, ett rutnät på 214x310 boxar (~2,1 miljoner boxar) * Använder ca 40 CPU-kärnor för att beräkna allt

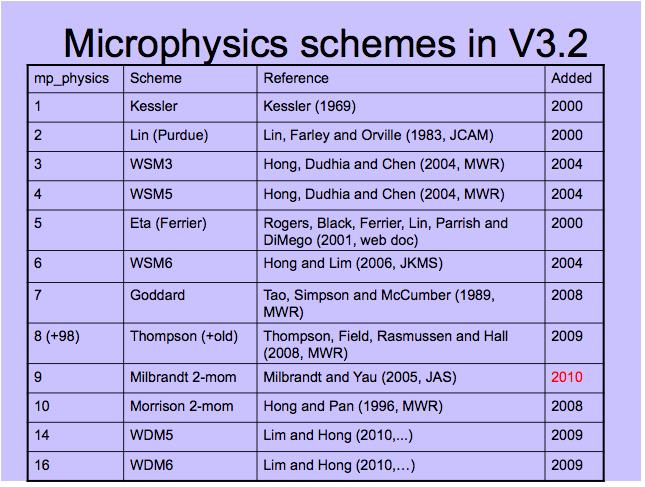

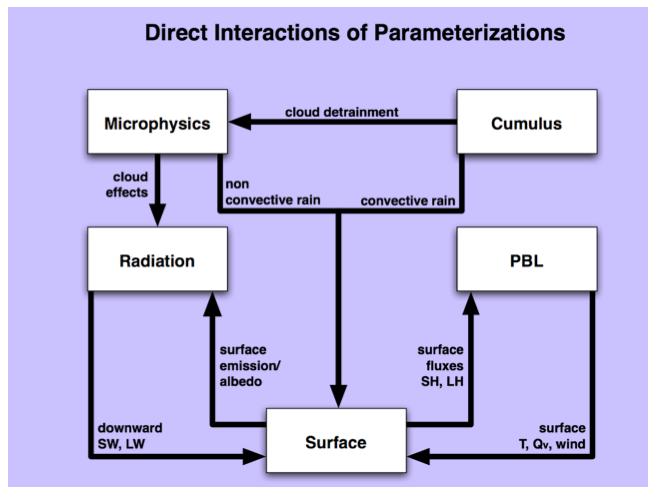

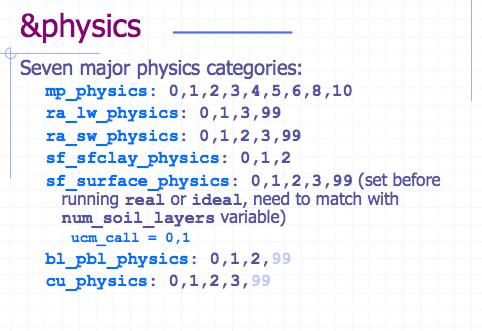

7 STEG 1 Vädermodellen

8 STEG 2 Få ut alla data Original-RASP hade mycket men inte allt Nästan 6000 filer för 3 dagars prognos En del data saknades En del data avrundades fel

9 STEG 2 Få ut alla data

10 STEG 3 Tolka alla data Många data filer Många parametrar Förstå sambandet All information ska in på en bild

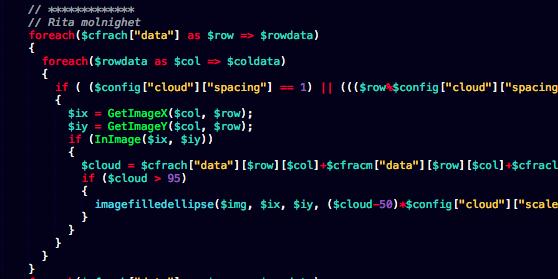

11 STEG 3 Tolka alla data BERÄKNA & JUSTERA

12 STEG 4 Presentera prognos på karta Modellen räknar i boxar 12 x 12 km Kartor presenteras aldrig som modellen Google Maps? OpenStreetMap? WRF? Egna kartor? Projecera prognosdata på kartan Våren 2014 hittade jag vektoriserade data över Europa Ca filer uppdateras varje dag på hemsidan

13 STEG 4 Presentera prognos på karta PROJICERA PÅ KARTA

14 Hur svårt kan det vara? Precis hur j**ligt som helst! Inga fel här? Jodå, men får inte plats med mer rutor med tillhörande öl Så här gick det egentligen till Många ggr! Steg 1 Steg 2 ERROR Steg 3 ERROR Många ggr! Steg 4 Prototyp 2013 Äntligen resultat! ERROR Fungerade? 2017 Fungerade 2014 Uppdaterade februari 2017 Fungerade 2015 Bygga PFD inför 2016

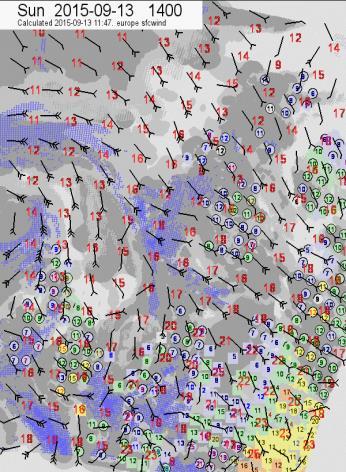

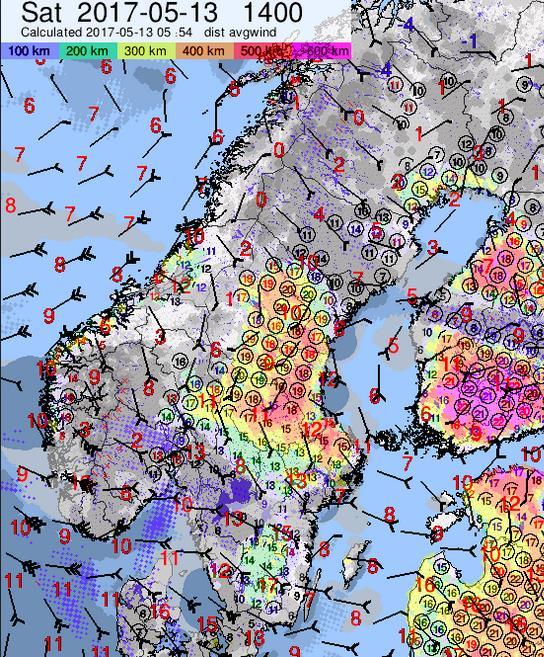

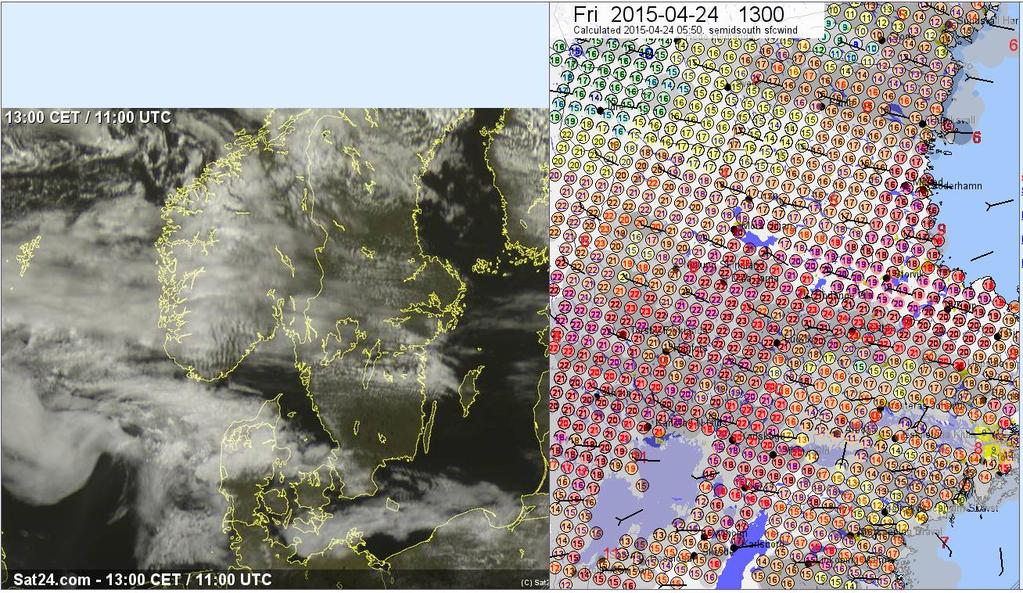

15 Vad finns på prognoskartorna? Termikhöjd (inte molnbas) Termikhöjden presenteras i 100-tals meter MSL. Observera att designen är lägsta termikhöjd och inte molnbas. Vid Cu blir termiken oftast meter högre. Termikstyrka Visas med färger i ringarna eller direkt på kartan om ringar saknas. Vindriktning och styrka Vindpilarna visar riktning och styrka. Varje fjäder på pilen är 10 km/h (ca 5 knop). Ofta kan man även se sjöbrisen efter kustbandet.

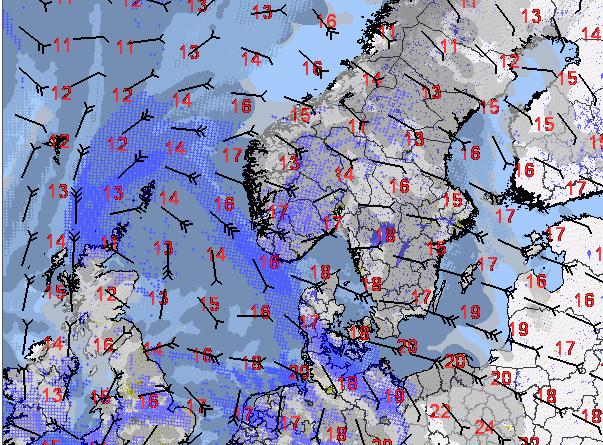

16 Vad finns på prognoskartorna? Molnighet Mängden moln har prognosmodellen väldigt svårt att få fram med bra noggrannhet (detta är anledningen till att termikhöjden inte grundar sig på moln). Cu indikeras runt termikhöjden med ringar. Saknas ring är det torrtermik. Tittar man lite extra på kartan ser man en grå massa mellan ringarna som indikerar molnighet. Tyvärr är det lite svårt att se vilka typer av moln det är, men i detta fall indikerar ringarna att det är Cu (men kan ända vara en liten mängd cirrus). Temperatur Temperaturen på marken visas med lite större röda siffror utspridda lite här och där.

17 Vad finns på prognoskartorna? Konvergens Nytt för 2015 är ett försök att visa konvergens på kartan. Termikhöjden skrivs i olika färger: Blå: negativ konvergen Svart: Neutralt Röd: positiv konvergens Eftersom upplösningen är 12 km i modellen så krävs ganska kraftig konvergens för att det ska synas. Men det gör även att det inte helt ovanligt att den faktisk även finns där i verkligheten.

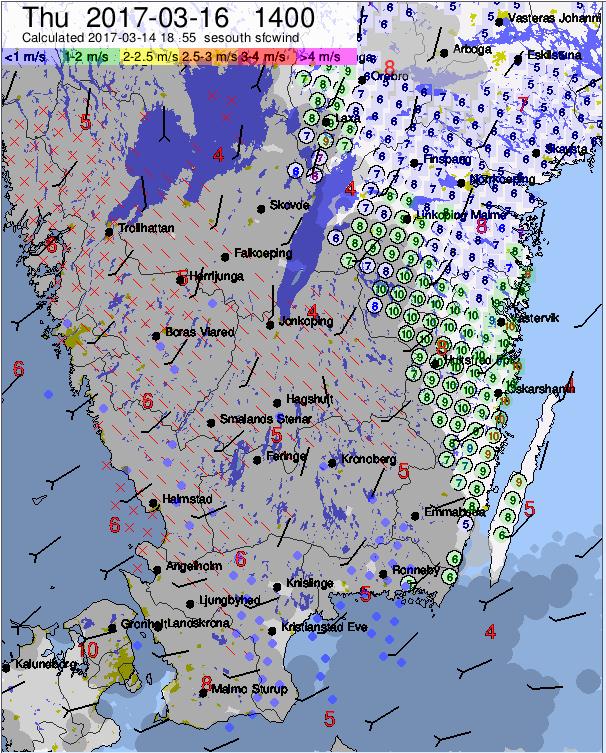

Vad finns på prognoskartorna? Låga molnbaser Nytt för 2016 var införandet av röda sträck och röda kryss. Rött sträck: Varning för låga molnbaser!

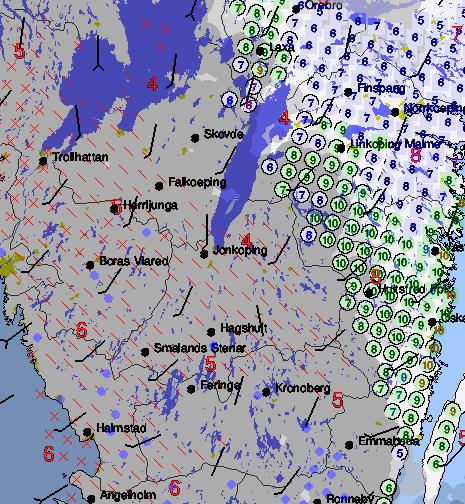

18 Vad finns på prognoskartorna? Låga molnbaser Nytt för 2016 var införandet av röda sträck och röda kryss. Rött sträck: Varning för låga molnbaser! Kanske går att flyga under med motorflyg/helikopter men knappast med segel. Röda kryss: Varning för dimma riktigt låga molnbaser! Ej lämpligt att flyga i oavsett flygplan. OBS! Som vanligt är det prognoser och just dessa data är behäftade med fel i modellerna. Men kan vara en bra indikation på vad som kan komma.

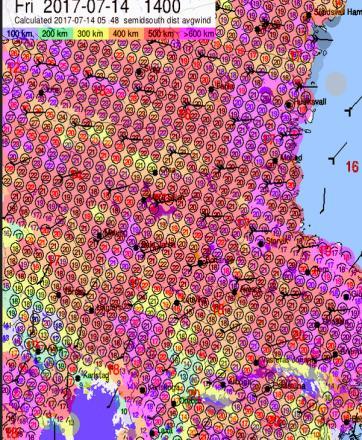

19 Vad finns på prognoskartorna? Distans Nytt för 2016 var beräkning av flygdistans. En del kallar det PFD eller Potential Flight Distance, tanken här är snarare RFD eller Realistic Flight Distance. Det finns lite reserver inbyggda i beräkningarna.

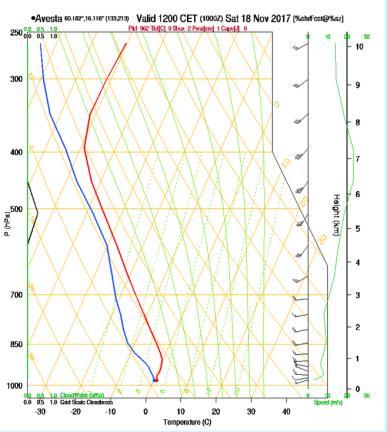

20 Vad finns på prognoskartorna? Tempkurvor Finns en del fel i dessa bilder, även om jag inte tro många har upptäckt detta. Jag är lite sugen på att ta bort dessa. Åsikter?

21 Data från USA Kl 6, 9, 12, 15 och 18 Hur svårt kan det vara? WRF RASP STLO MAPS

22 Används det?

23 Hur blev det 2017? Rapporter 2017 Väldigt få rapporter under Så pass få att det inte går att dra några slutsatser alls. Men JAG tycker det har fungerat fint... ;)

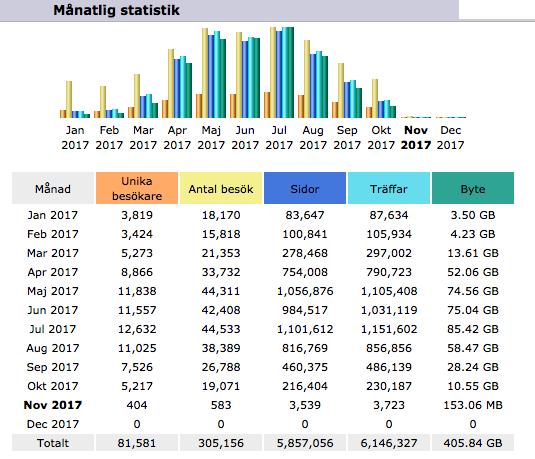

Används det? Ca 12000 unika besökare /månad, 1400-1700 besökare /dag Inte möjligt utan Vad behöver vi ändra på i framtiden? Lätt att tolka? Höja termikhöjden? Ändra styrkan?

24 Används det? Ca unika besökare /månad, besökare /dag Inte möjligt utan Vad behöver vi ändra på i framtiden? Lätt att tolka? Höja termikhöjden? Ändra styrkan? Rita molnigheten på annat sätt? Vilket? Andra idéer? FRÅGOR?
