3 1 Inledning Brandskyddsdokumentation Syftet med denna handling är att redovisa hur brandskyddet för häri beskrivet objekt skall säkerställas. I det fall det sker förändringar av dimensionerande förutsättningar exempelvis verksamhet, byggnadens läge så skall brandskyddsdokumentationen revideras. Denna handling har upprättats som en relationshandling och utgör en brandskyddsdokumentation i enlighet med BBR, Boverkets byggregler, kapitel 5:12. Brandskyddsdokumentationen utgör dock inget intyg på att brandskyddet är utfört enligt handlingen, utan detta säkerställs via den kontrollansvariges kontrollplan. Brandskyddsdokumentationens omfattning Denna brandskyddsdokumentation omfattar hela förskolan. Den nya förskolan inkluderar åtta avdelningar för 180 förskolebarn samt 30 förskolepersonal. Underlag/ritningar Underlag för upprättande av denna handling utgörs av handlingar upprättade av Origo Arkitekter, daterade Som komplement till denna brandskyddsdokumentation finns brandskisser utarbetade, se avsnitt 15 Bilaga. Revideringar Denna handling utgör en första version och innehåller därmed inga revideringar. Kvalitetskontroll Denna handling omfattas av internkontroll i enlighet med Hifab:s kvalitetssystem, certifierat enligt ISO 9001 och ISO Detta innebär t.ex. att granskning alltid sker av förutsättningar och redovisade lösningar av brandskyddet. 2 Dimensionerande förutsättningar Projektering och utförande Det förutsätts att produktval, systemlösningar, utförande och montering sker i enlighet med typgodkännande för aktuell användning eller att det på annat vis genom exempelvis fullskaliga tester eller särskild utredning kan påvisas att brandskydd enligt gällande regelverk och föreskrifter uppfylls. Byggnadsdokumentation Byggnaden är i två våningsplan. Ovanpå övre planet finns en terrass belägen. Byggnadens läge Byggnaden är belägen inom koncentrerad centrumbebyggelse. 1(17)

4 Verksamhet och personantal Verksamheten i lokalerna utgörs huvudsakligen av förskoleverksamhet. Byggnaden/lokalerna kommer normalt att nyttjas av ca 210 personer samtidigt. Maximalt tillåtet personantal i varje brandcell är 150 personer (ur brandsäkerhetssynpunkt). Ingen lokal i byggnaden är utförd som samlingslokal d.v.s. dimensionerad för fler än 150 personer vilka saknar lokalkännedom. Förskolepersonalen som vistas i lokalerna förutsätts ha god lokalkännedom. Förskolebarnen som vistas i lokalerna förutsätts inte ha god lokalkännedom. Externa besökare som vistas i lokalerna förutsätts inte ha god lokalkännedom, dock förväntas dessa vara ledsagade av förskolepersonal. Ett fåtal av personerna som vistas i lokalerna förutsätts ha nedsatt rörelse- eller orienteringsförmåga och därmed sämre förutsättningar att själva sätta sig i säkerhet. Lokalerna anpassas inte för hantering av brandfarliga och/eller explosiva varor. Lokalerna är inte avsedda för sovande personer. Verksamhetsklass Utifrån avsedd verksamhet delas förskolan in i Vk 5A. Personalutrymmen delas in i Vk 1. Brandskyddstekniska klassificeringar av lokaler Definition Lokal/er Förskola i Vk 5A Samtliga avdelningar, kommunikationsytor Personalutrymme Vk 1 Kök, personalrum, fläktrum Byggnadsteknisk klass Byggnader ska delas in i byggnadsklasser, Br, utifrån skyddsbehovet. Med hänsyn till våningsantalet och verksamheten bedöms skyddsbehovet vid brand som stort och byggnaden betraktas således som en Br1-byggnad. Brandbelastning Byggnaden dimensioneras för en brandbelastning understigande 800 MJ/m 2 (per golvarea). Räddningstjänstens insats Räddningstjänsten kan förväntas utföra en insats inom normal insatstid, d.v.s. inom 10 minuter. Utrymningsdimensioneringen förutsätter inte medverkan av räddningstjänsten. Regelverk Gällande regelverk är: PBL och PBF, Plan- och bygglagen (2010:900) och Plan- och byggförordningen (2011:338) Boverkets byggregler, BFS 2011:6 med ändringar t o m 2011:26, Boverket (17)

5 Boverkets föreskrifter och allmänna råd (2011:10) om tillämpning av europeiska konstruktionsstandarder (eurokoder), EKS Med avseende på eventuella vägledande markeringar, handbrandsläckare och utrymningsplaner, beaktas dessutom delar av: AFS, Arbetsmiljöverkets Författningssamling Lag (2003:778) om skydd mot olyckor ns egen ambition ns egen ambition avseende brandskydd överensstämmer med kraven i gällande lagstiftning. Följande frivilliga brandsäkerhetshöjande åtgärder utförs: Heltäckande brandlarm med adresserbart system. Larmsändare förberett för överföring till bevakning Heltäckande utrymningslarm 3 Dimensioneringsmetod Förenklad dimensionering Brandskyddet, inklusive utrymning, har dimensionerats genom förenklad dimensionering. Förenklad dimensionering innebär att byggherren uppfyller föreskrifterna genom de lösningar och metoder som anges i de allmänna råden i avsnitt 5:2 5:7 i Boverkets byggregler, BFS 2011:6 med ändringar t.o.m. BFS 2011:26, BBR. 4 Utrymning 4.1 Utrymningsstrategi och tillgång till utrymningsvägar Utrymning från matsalen, köket samt kontoret (plan 1) sker via dörrar i fasad direkt till det fria. Utrymning från förskoleverksamheten (plan 1) sker via dörrar i fasad direkt till det fria. Utrymning från förskoleverksamheten (plan 2) sker via dörrar i fasad direkt till det fria, respektive över annan brandcell via dörrar i fasad direkt till det fria. Utrymning från terrassen sker via två separata spiraltrappor. Samtliga lokaler ska ha tillgång till minst två av varandra oberoende utrymningsvägar. Minst en brandtekniskt avskild utrymningsväg eller utgång till det fria ska finnas tillgänglig från varje plan. Utrymningsstrategin är utformad utifrån att personalen ledsagar förskolebarnen. Personer med nedsatt rörelse- eller orienteringsförmåga kan utrymma till det fria från samtliga plan. 3(17)

6 4.2 Gångavstånd Gångavstånd till närmsta utrymningsväg eller annan brandcell får inte överstiga 30 meter i lokaler för förskolebarn. Där sammanfallande väg inträffar räknas med en faktor 2,0. Gångavstånd till närmsta utrymningsväg eller annan brandcell får inte överstiga 45 meter i lokaler för kök, kontor samt fläktrum. Där sammanfallande väg inträffar räknas med en faktor 1,5. Tillgång till en enda utrymningsväg kan accepteras för lokaler som endast utgör tillfällig uppehållsplats (miljörum på plan 1) och om gångavståndet understiger 30 m. 4.3 Passagemått Utrymningsvägar utförs med fri bredd om minst 0,90 meter. Räcken och liknande får inkräkta med högst 0,10 meter på båda sidor i utrymningsvägen. Det rekommenderas dock att räcken får inkräkta med högst 0,10 meter på en sida i utrymningsvägen. Utrymningsvägar utförs med fri höjd om minst 2,00 meter. Dörrar i eller till utrymningsväg utförs med fri bredd om minst 0,80 meter och med fri höjd om minst 2,00 meter. Avståndet mellan dörr och trappa/ramp utförs med minst 0,80 meter. Eventuella möbler i väg till utrymningsvägar får aldrig inkräkta på det fria passagemått som erfordras för utrymning i det aktuella fallet. Notera att krav på möbler regleras i Lag (2003:778) om skydd mot olyckor. 4.4 Framkomlighet, lås och beslag Dörrar i eller till utrymningsväg utförs lätt öppningsbara, med ett nedåtgående trycke, och lätt identifierbara som utgångar. Dörröppningsbeslag placeras med centrum mellan 0,80 m till 1,20 m ovan golv. De utförs generellt utåtgående i utrymningsriktningen. Låsvred accepteras inte. Trycken utförs så att den vertikala kraften understiger 70 N. Kraften för att trycka upp dörren utförs så att den understiger 150 N. Öppningsfunktionen för dörrar i eller till utrymningsväg skall överbrygga samtliga eventuella låsanordningar som kan vara låsta när personer befinner sig i lokalerna. Utrymningsdörrar med nattlåsning förses med förregling mot väsentlig funktion, inbrottslarm, så att dörrarna inte kan vara låsta när verksamhet pågår. Elslutbleck, i utrymningsdörrar, som måste vara upplåsta för utrymning utförs med omvänd funktion d.v.s. är strömlöst upplåsta. Detta erfordras ej om dörr är försedd med utrymningsbeslag som överbrygger elslutblecket. Beakta även att tillhållning skall erhållas om dörren också utgör brandavskiljande konstruktion. 4(17)

7 4.5 Utrymningsplats Utrymningsplats erfordras ej då personer med nedsatt rörelse- eller orienteringsförmåga kan utrymma horisontellt till det fria på respektive plan. 5 Materialkrav, ytskikt och beklädnad Material i byggnadsdelar och fast inredning skall ha sådana egenskaper eller ingå i byggnadsdelar på sådant sätt att de vid brand inte ger upphov till antändning eller snabb brandspridning och inte heller utvecklar stora mängder värme eller brandgas. Material i tak och väggar samt för fast inredning får inte deformeras vid ringa brandpåverkan, inte falla ner eller på annat sätt förändras så att risken för personskador ökar och inte heller smälta och droppa utanför brandhärdens omedelbara närhet. 5.1 Ytskikt på tak och väggar Nedan följer de krav som ställs på ytskikt av byggnadsdelar och fast inredning. LOKAL TAKYTSKIKT VÄGGYTSKIKT Generellt B-s1,d0 (tidigare klass I) * C-s2,d0 (tidigare klass II) * Hisskorg, rum < 15 m 2 D-s2,d0 (tidigare klass III) D-s2,d0 (tidigare klass III) *Fäst på material av A2-s1,d0 eller på brandskyddande beklädnad K 2 10/B-s1,d0 (tidigare tändskyddande beklädnad) 5.2 Ytskikt på mindre ytor, ej utrymningsväg För mindre byggnadsdelar där ytskiktet saknar betydelse för brandförloppet kan ytskiktet utföras i lägre klass än angivet i kap ovan, dock lägst D-s2,d0 (klass III). Mindre byggnadsdelar motsvaras av sådana byggnadsdelar vars sammanlagda omslutningsarea understiger 20 % av anslutande tak eller vägg. Exempel på sådana mindre byggnadsdelar kan vara dörrblad, dörr- och fönsterkarmar, tak- och golvlister, och balkar. Detta gäller dock inte rörisolering. Detsamma gäller för rum i de fall ytskiktet inte påverkar utrymningssäkerheten i byggnaden. Detsamma gäller för rörisolering i sådana rum. Det kan vara mindre rum om högst 15 m 2, t.ex. hygienutrymmen. Rörinstallationen som täcker en större yta (> 20 %) utförs med isolering i klass A2 L -s1,d0 eller i samma klass som gäller för angränsande ytor på väggar, tak o dylikt. Rörinstallation som täcker en mindre yta (< 20 %) utförs med lägst följande klasser: B L -s1,d0 (P I) vid ytskikt i klass B-s1,d0 (tidigare klass I) C L -s3,d0 (P II) vid ytskikt i klass C-s2,d0 (tidigare klass II) D L -s3,d0 (P III) vid ytskikt i klass D-s2,d0 (tidigare klass III) 5.3 Ytterväggar För ytterväggar i Br1-byggnader gäller generellt att ytterväggar ska utföras obrännbara. Ytterfasaden kan dock förses utvändigt med material som uppfyller klass D-s2,d2 eftersom 5(17)

8 byggnaden endast har två plan. Eventuell brännbar isolering skärs av vid bjälklagskanter med obrännbart material för att förhindra brandspridning inuti väggen. 5.4 Taktäckning Yttertak utförs med taktäckning i obrännbart material (A2-s1,d0), alternativt med taktäckning i klass B ROOF (t2) (tidigare klass T) på material i klass A2-s1,d0 (obrännbart underlag). Mindre del av taktäckningen är utförd med sedumtak. 6 Skydd mot uppkomst av brand Byggnaden erhåller uppvärmning via fjärrvärme. Inga särskilda åtgärder för att förhindra uppkomst av brand erfordras. 7 Skydd mot brand- och brandgasspridning mellan brandceller 7.1 Brandcellsindelning Brandcellsindelningen redovisas på brandskisser i bilaga. Principiellt utförs följande utrymmen som egna brandceller: Miljöhus Schakt Hisschakt Fläktrum då aggregat försörjer flera brandceller Maximalt två förskoleavdelningar För att förhindra brandspridning mellan vagnförråd under terrassen och huvudbyggnaden utförs fasad mot vagnförråd i brandteknisk klass EI Brandcellsskiljande konstruktioner och byggnadsdelar Samtliga brandcellsavskiljande konstruktioner och byggnadsdelar skall uppfylla angivna brandtekniska klasser från båda sidor, d.v.s. oavsett mot vilken sida av konstruktionen/byggnadsdelen brandpåverkan sker, om inget annat anges Väggar och bjälklag Brandcellsskiljande väggar och bjälklag utförs generellt i lägst klass EI 60. Brandcellsgränser mellan avdelningar med förskoleverksamhet kan dock utföras i lägst klass E 30. Detta är aktuellt på plan 2 mellan förskoleverksamheten och kapprummet i den norra delen. Brandcellsskiljande väggar ansluts mot brandcellsskiljande bjälklag eller mot yttertak. Ytterväggar utformas med en väggkonstruktion så att de uppfyller sin brandavskiljande funktion gentemot andra brandceller. 6(17)

9 7.2.2 Dörrar Dörrar i brandcellsgräns utförs generellt i samma klass som gäller för brandcellsgränsen i övrigt, dvs. lägst klass EI 2 60-C. Dörrar till teknikutrymmen kan dock utföras utan krav på dörrstängare. Dörrar mellan vårdavdelningar på plan 2 och trappan som leder till matsalen kan utföras i lägst klass EW 60-C. Dörrar mellan avdelningar för förskoleverksamhet och kapprum i norra delen utförs i lägst klass E 30-C. Eventuell dörröppningsautomatik för dörrar i brandcellsgräns kopplas ur vid larm från rökdetektorer i intilliggande lokaler. Brandavskiljande dörrar skall ha tillhållning vid brand. Fallkolv skall gripa in i slutbleck enligt typgodkännande. Tillhållning endast via dörrstängare accepteras inte. Vid tillhållning med elslutbleck skall dessa vara typgodkända för brandklassade dörrar. Dörr förses med instickslås med fallkolv som inte kan uppreglas och som skjuter ut så långt att minst 7 mm av kolven griper in i slutblecket. Dörrar som förväntas stå uppställda i den dagliga verksamheten förses med uppställningsanordning, exempelvis magnethållare eller dörrstängare med inbyggd automatik, som automatiskt stängs när det förekommer brandgaser i dess närhet. Dörrarna skall även kunna stängas manuellt med tryckknapp. Pardörrar i brandcellsgräns förses med koordinator, automatisk kantregel, (ev. medbringare), samt fallås och slutbleck. Där endast den aktiva dörren behövs för utrymning får den passiva dörren vara låst med fast kantregel. Den passiva dörren skall då vara märkt Branddörr skall hållas stängd. Dörr får i underkant ha en springa om max 10 mm om inte annat anges i dörrens typgodkännande. Detta gäller dock inte mot trapphus eller andra brandceller i flera plan. Om dörren är av brännbart material kläs dörrblad och karm med plåt från golvet och 0,5 meter uppåt. Under dörr utan tröskel utförs golvet med obrännbart material. Om dörr är försedd med släplist får avståndet mellan dörrblad och golv vara högst 18 mm, om dörrens typgodkännandebevis inte föreskriver annat Fönster och glasade partier Fönster och glaspartier i brandcellsgräns utförs generellt i motsvarande klass som omgivande byggnadsdel, d.v.s. generellt lägst klass EI Från förskoleavdelningar mot trappan i samma brandcell som matsalen kan glas i klass EW 60 accepteras. Sidoljus som inte är större än aktuell dörr får utföras i samma klass som dörren, se kapitel Fönster i innerhörn tillhörande olika brandceller med ett inbördes avstånd mindre än 2 meter utförs med det ena fönstret i lägst klass E 15, vilket är aktuellt för fönster i innerhörn mellan trapphus och rum 226 på plan 2. 7(17)

10 Fönster i fasad tillhörande olika brandceller utförs med ett vertikalt avstånd på minst 1,2 meter. Om avståndet understiger 1,2 meter utförs glas på endera våningsplanet inom detta avstånd i lägst klass E 30. Brandavskiljande fönster och glaspartier monteras enligt gällande typgodkännande och tillverkarens anvisningar och får endast vara öppningsbara med verktyg, nyckel e.d Genomföringar och installationer Genomföringar av installationer i brandcellsskiljande konstruktioner brandtätas med typgodkänd brandtätningsmetod och produkt i samma brandklass som den genombrutna konstruktionen. Brandtätning med svällande produkter utförs täta så att varken kalla eller varma brandgaser kan passera genom tätningen. Genomföringar i tak i anslutning till lanterniner och avloppsrör tätas med antingen: Stenullsskiva med en densitet på minst 28 kg/m 3 och en tjocklek på minst 195 mm KBS-skiva HD 200/300 med en densitet på minst 200 kg/m 3 och en tjocklek på minst 30 mm Tätningen ska motsvara klass EI Särskilda utrymmen/byggnadsdelar Hiss Hisschakt utförs i egen brandcell i klass EI 60. Hissdörrar utförs med brandmotstånd verifierat enligt SS EN Under förutsättning att nedanstående sex punkter avseende säkerhetsinstallationer uppfylls behövs ingen brandgasventilation, för att undvika kritiska förhållanden för personer i hiss, av hisschakt: 1. Hiss ska vara försedd med frekvensstyrd motor. 2. Motor ska vara försedd med termistorer som mäter motorns interna temperaturer. Vid övertemperatur ska hissen styras till närmaste stannplan. 3. Spänning, fas och ström ska övervakas kontinuerligt (frekvensomriktaren). Motorn ska stanna vid onormala värden. 4. Övervakning av hissens rörelse. Klaras inte inställd körtid ska hissen stanna. 5. Temperaturgivare ska finnas i apparatskåp. Beroende på apparatskåpets utformning erfordras normalt fler än en temperaturgivare. Vid högre temperatur än inställd ska hissen primärt styras till närmaste stannplan. Överstiger temperaturen 50 ᵒC ska hissen primärt styras till närmaste stannplan. 6. Apparatskåp (styrskåp, manöverskåp etc.) placerade i anslutning till hisschaktet ska utföras brandtekniskt täta mot hisschaktet i lägst klass E 30 (E 30 motsvarar en röktät 8(17)

11 konstruktion d.v.s. ingen isolerande funktion krävs). Motiv är att försvåra för brandgaser vid brand i berörda skåp att ta sig in i hisschaktet. Brandgaser som tränger ut i trapphuset antages att spädas/vädras ut till en grad så att de inte kan skapa kritiska förhållanden för personer som sitter fast i hissen. Skåp inom hisschaktet ska utföras av plåt. Elkablar till hissmaskineri för persontillåten hiss, som vid strömavbrott inte automatiskt går till närmsta stannplan, ska förläggas brandsäkert i motsvarande klass EI 30 eller utföras med funktionsklassad brandkabel enligt standard IEC Inom hisschaktet tillåts oskyddat kablage. Styrning av hiss i händelse av brand Vid strömbortfall/utlöst brandlarm ska hiss gå till markplan Schakt Ventilationsschakt utförs öppna och väggarna utförs i lägst brandteknisk klass EI 30. Inom ett avskilt schakt avskiljs ventilationskanaler i lägst klass EI 15 från brännbara byggnadsdelar eller fast inredning såsom rör, isolering, reglar och kablage. Rörschakt utförs öppna och väggarna utförs i lägst brandteknisk klass EI 30. Elschakt utförs öppna och väggarna utförs i lägst brandteknisk klass EI 30. Ventilationsschakt utförs i obrännbart material och inom schakten får inte finnas brännbart material, förutom eventuellt kablage för styrning av ventilationssystemet. 8 Skydd mot brandspridning mellan byggnader 8.1 Avstånd till annan byggnad Byggnaden ligger mer än 4 meter från tomtgräns och avståndet till annan byggnad på intilliggande fastighet överstiger 8 meter, därmed uppfylls krav enligt BBR på begränsad risk för brandspridning mellan byggnader. Avståndet till annan byggnad inom samma fastighet uppgår till minst 5 meter. Därmed krävs inget ytterligare skydd mot spridning av brand mellan byggnader på samma fastighet. 9(17)

12 9 Bärförmåga vid brand 9.1 Allmänt Nedan följer de krav som ställs på bärförmåga vid brand. Kraven inkluderar även upplag, fogar, förband o.dyl. vilka utgör en del av den bärande konstruktionen. Byggnadsdel Bärverk som tillhör byggnadens huvudsystem (vertikala bärverk samt stomstabiliserande horisontella bärverk) Brandteknisk klass R 60 Trapplopp och trapplan som utgör utrymningsväg (trappan i matsalen samt trappan som används för utrymning från terrassen) R Undertak Bärverk och infästningar till undertak som inte har brandavskiljande funktion utförs så att de klarar en påverkan av 300 C under 10 minuter utan att förlora sin bärförmåga. 10 Luftbehandlingsinstallation 10.1 Systembeskrivning Systemet utförs med mekanisk till- och frånluft. Fläktrum placeras på plan 1. Aggregat/fläktar försörjer fler brandceller Skydd mot spridning av brandgas Eftersom verksamheten i lokalerna utgörs av förskola, kontor och kök dimensioneras ventilationssystemet för att avsevärt försvåra brandgasspridning mellan brandceller (skyddsnivå 2) Principlösningar Skydd mot brandgasspridning förhindras med brand-/brandgasspjäll i lägst klass EI 60 (E 30 mellan avdelningar med förskoleverksamhet i norra delen). Det rekommenderas att dessa också utförs med krav på gastäthet (S). Dessa styrs via automatiskt brandlarm eller rökdetektorer i ventilationskanalen. Vid brandindikering stoppas fläktaggregat och spjäll stänger. Aktivering av spjäll sker med rökdetektor som placeras på ett för ändamålet lämpligt ställe. Spjäll ska vid behov förses med brandsäkrad kraftmatning. Rökdetektorns utformning kan verifieras enligt SS-EN Styrning och övervakning Styrning av brandfunktioner skall ske hårdvarumässigt. Alternativt kan styrning ske via DUC/PLC under förutsättning att den utförs med motsvarande tillförlitlighet som en 10(17)

13 brandlarmscentral. Det innebär bl.a. att brandfunktionerna skall ha högst prioritet och ej kunna blockeras av andra funktioner samt att obehöriga inte skall kunna programmera bort eller ändra funktioner som har betydelse för brandskyddet. Systemet skall vara felövervakat. Dessutom skall komponenterna inta läge brand vid systemfel i DUC/PLC eller om styrsignal försvinner t.ex. vid kabelbrott. Spjäll med brandfunktion ska motioneras automatiskt var 48:e timme. Larm skall utfärdas om indikation öppet / stängt inte erhålls. Felfunktion ska indikeras direkt i frekventerat utrymme. Alternativt kan spjäll motioneras manuellt med jämna mellanrum Skydd mot brandspridning Ventilationskanal Kanalgenomföringar i brandcellsgräns isoleras/byggs in i schakt till motsvarande klass som genombruten konstruktion. För brandcellsgräns i klass EI 30 medför detta att kanalen isoleras på båda sidor om brandcellsgränsen i klass EI 15 med en längd motsvarande 5 ggr kanaldiametern eller längsta kanalsida. För brandcellsgräns i klass EI 60 medför detta att kanalen isoleras på båda sidor om brandcellsgränsen med först isolering i klass EI 30 med en längd motsvarande 1 ggr kanaldiametern eller längsta kanalsida följt av isolering i klass EI 15 med en längd motsvarande 5 ggr kanaldiametern eller längsta kanalsida. Om merparten av kanalisoleringen förläggs på en sida av brandcellsgränsen erfordras dessutom att kanalen på andra sidan brandcellsgränsen isoleras i klass EI 15 med en längd motsvarande 5 ggr kanaldiametern eller längsta kanalsida. Där brand-/brandgasspjäll, i lägst klass EI 60 monteras i den brandavskiljande konstruktionen erfordras ingen isolering av ventilationskanalen Imkanal Mottagningskök Mottagningsköket utgörs av en spis med fyra plattor, en mikrovågsugn och en kombiugn för uppvärmning. Detta innebär att endast en spis med fyra plattor och en uppvärmningsugn finns under en huv med filterrengöring. Imkanalen är försedd med ett filtersystem, JSI-Turbo med turboswing-filter, som förhindrar avsättningar i imkanalen, vilket ytterligare minskar risken för att brand kan uppstå i kanalen bortom filtersystemet. Inom brandcellen utförs imkanal för kök i lägst klass E 15 med minst 30 mm skyddsavstånd till brännbart material, alternativt i klass EI 15. Anslutningsdon utförs i lägst brandteknisk klass E 15. Mot annan brandcell är imkanalen försedd med brand-/brandgasspjäll i lägst klass EI 60 11(17)

14 10.4 Detektering Brandindikering ska ske från centralt brandlarm. Rökdetektor placeras även i kanalen omedelbart efter tilluftsfläkten. Rökdetektorer i ventilationskanaler skall generellt kunna detektera rök i två riktningar Material och montering Material i luftbehandlingsinstallationer utförs i lägst brandteknisk klass A2-s1,d0. För systemdelarna som anges i tabell nedan accepteras lägre brandteknisk klass. Egenskaper för luftbehandlingsinstallationer Mindre detaljer såsom filtermaterial, Inget krav (klass F) packningar, fläktremmar och elinstallationer. Kanaler, undantaget imkanaler Motsvarande ytskiktskrav som gäller för anslutande vägg- eller takyta. Undantaget gäller både in- och utsida av kanalen. Kanaler i schakt och aggregatrum, om dessa Klass E utformas så att brand inte kan spridas tilleller från schakt- eller aggregatrum under den tid som motsvaras av brandmotståndet för brandcellsgränser i aktuell byggnad. Kanaler i uteluftsdon i yttervägg inom det Inget krav (klass F) rum som ytterväggen gränsar till. Luftdon Klass E Uteluftsdon och överluftsdon i bostäder. Inget krav (klass F) Upphängningsanordningar för installationer utförs med en bärförmåga R motsvarande den genombrutna konstruktionens brandmotståndstid, d.v.s. R 60 / R Brandskyddstekniska installationer 11.1 Handbrandsläckare Lokalerna förses med handbrandsläckare. Dessa placeras så att gångavståndet till släckutrustning inom byggnaden inte överstiger 25 meter. Placering sker företrädesvis vid dörrar till det fria. Myndigheten för handikappolitisk samordning, HANDISAM rekommenderar att handbrandsläckare placeras 1 meter ovan golv och minst 1 meter från hörn Larmsystem Automatiskt brandlarm Automatiskt brandlarm installeras och utförs heltäckande enligt SBF 110:6, beställarens egen ambition. Vid aktivering av brandlarmet ska följande funktioner initieras: Utrymningslarm aktiveras, se även nästa kapitel. 12(17)

15 Eventuella magnetuppställda dörrar stängs. Brandfunktioner för ventilationssystemet aktiveras. Hiss styrs till stannplan. Utifrån fastighetsägarens egen ambition ska brandlarmet även utföras som ett adresserbart system. Larm överförs till räddningstjänsten. Brandförsvarstablå/brandlarmscentral placeras i vindfång 129 på plan Utrymningslarm Lokalerna förses med utrymningslarm. Utrymningslarmsanläggningen utförs enligt SBF s rekommendation Utrymningslarm Samtliga lokaler där personer vistas mer än tillfälligt ska ha god hörbarhet från utrymningslarmet. Hörbarhet erfordras även i fläktrum, etc. Vid utlöst brandlarm ska utrymningslarmet ljuda i hela byggnaden. Ljudnivå ska vara minst 10 db (A) över högsta förekommande bakgrundsljud och signalen ska normalt aldrig understiga 65 db (A). I vilrum ska ljudnivån uppgå till minst 75 db (A) vid den plats där sovande har sitt huvud. Signaltyper ska vara utförda enligt SS För blixtljus innebär detta att ljussignal ska utgöras av växlande rött och vitt sken enligt signaltyp 1 omedelbar fara. Akustiska larmdon kan utföras med larmklocka eller siren. Larmklocka rekommenderas generellt då den ger bättre hörbarhet och oftast förknippas med utrymningslarm. Anläggningen ska vara försedd med strömbackup så att bibehållen funktion i driftläge erhålls i minst 30 minuter efter ett strömbortfall på 24 timmar. Systemet ska vara elektroniskt felövervakat minst i sådan omfattning så att felsignal avges vid fel i ledningsnätet eller strömförsörjningen. Felsignal ska utformas så att den upptäcks av personer i byggnaden eller på annan plats. Larmdon/högtalare ska indelas i flera larmdonskretsar för att begränsa följderna av en ledningsskada Belysning och skyltning Allmänbelysning Där utrymningsväg mynnar i det fria ska allmänbelysning finnas på utsidan av byggnaden. Belysningsstyrkan ska i genomsnitt inte understiga 100 lux i utrymningsvägen Vägledande markeringar Lokalerna förses med genomlysta vägledande markeringar som placeras i anslutning till utrymningsväg samt vid riktningsförändringar på väg till utrymningsväg. 1 Svenska Brandförsvarsföreningens handbok Utrymningslarm 2003, ISBN (17)

16 Vidare förses plan 3 med vägledande markeringar vid dörr. Belysning till genomlysta skyltar ska alltid vara tänd när verksamhet pågår i lokalen. Belysning utförs med nödströmsförsörjning via centralt eller lokalt batteri med bibehållen funktion i 60 minuter vid strömbortfall. Om strömförsörjning sker med centralt aggregat förläggs kablage brandsäkert i lägst klass EI 30 eller utförs med funktionsklassad kabel enligt standard IEC Vägledande markeringar ska vara utformade enligt AFS 2008:13. Genomlyst skylt utförs med en symbolhöjd av minst 0,5 % av läsavståndet. För efterlysande skyltar gäller att arean ska vara minst (läsavståndet) 2 /2000. Skylthöjd får inte understiga 100 mm Utrymningsplaner Byggnaden förses med utrymningsplaner. Dessa placeras i personalrum samt i anslutning till entréer Skyltning av brandtekniska installationer Brandtekniska installationer och utrustning för brandbekämpning ska vara tydligt märkta. I tillämpliga delar ska märkningen följa AFS 2008:13 Arbetsmiljöverkets föreskrifter om skyltar och signaler. Släckutrustning med dold placering ska alltid markeras med flaggskylt som är synlig från korridor eller liknande. Ingående komponenter i brand- och utrymningslarmsanläggningen ska skyltas, så som detektorer, larmdon, larmtryckknappar etc. Skylt ska vara utförd i beständigt material och anbringas på ett varaktigt sätt. 12 Räddningstjänstens insats 12.1 Åtkomlighet Byggnaden är tillgänglig via befintligt vägnät och inga räddningsvägar behöver anordnas. Körbara passager finns runt halva byggnaden. Angreppsvägar för båda planen utgörs av dörrar i fasad åtkomliga från innergård. Avståndet på tillträdesvägar utformas så att de inte överstiger 50 meter Information till räddningstjänsten Brandförsvarstablå placeras i vindfång 129 på plan 1. Vid brandförsvarstablå/brandlarmscentral finns orienteringsritningar för brandlarmet finnas, dessa visar vilka ytor som övervakas, sektionering etc. 13 Brandfarlig och/eller explosiv vara Ingen hantering av brandfarliga och/eller explosiva varor ska ske i lokalerna. 14(17)

17 14 Plan för kontroll och underhåll av brandskydd För byggnaden finns plan för kontroll- och underhåll av brandskyddstekniska installationer upprättad innan byggnaden tas i bruk. Funktion Underhållsmoment Längsta intervall Brandcellsskiljande Konstruktioner Väggar i brandcellsgräns/nya genomföringar Dörrar i brandcellsgräns (dörrstängare, koordinator, tillhållning) Magnethållare 12 månader 6 månader 6 månader Bärverk Brandskydd av stomme (brandskyddsfärg, inklädnad, etc.) 12 månader Utrymningsvägar Lås- och öppningsfunktioner 6 månader Larmanordningar Släckanordningar Utrymningsskyltar Framkomlighet/belamring Snöröjning Brandlarm Utrymningslarmsanläggning Larmdon Handbrandsläckare 6 månader 6 månader/dagligen vid behov dagligen vid behov Enligt SBF 110:6, revisionsbesiktning 3 månader 3 månader 12 månader/enligt tillverkarens anvisningar/ss 3656 Luftbehandling / Funktion vid brand 6 månader (manuellt) ventilationssystem Brandgasspjäll 48 h (automatiskt) Räddningsvägar/uppst ällningsplatser Snöröjning dagligen vid behov Enligt Lag om skydd mot olyckor, SFS 2003:778, omfattas denna typ av verksamhet av krav på att lämna in skriftlig redogörelse för brandskyddet samt att arbeta med systematiskt brandskyddsarbete enligt räddningsverkets allmänna råd SRVFS 2004:3. 15(17)

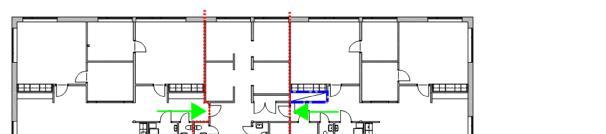

18 15 Bilaga Figur 1: Planlösning för plan 2 i Ör förskola med brandcellsgränser. 16(17)
