KV KLIPPAN 21, SUNDBYBERG A01 LILLA ALBY SKOLA OM- OCH TILLBYGGNAD AV SKOLA. Systemhandling Brand Version 0. Antal sidor: 34 (inkl.

Transkript

1 KV KLIPPAN 21, SUNDBYBERG A01 LILLA ALBY SKOLA OM- OCH TILLBYGGNAD AV SKOLA Systemhandling Brand Version 0 Antal sidor: 34 (inkl. denna)

2 ns kontaktperson Dokumenthistorik Systemhandling Erik Olsson Handling Version Datum Handläggare Kvalitetsgranskning

3 ns kontaktperson Innehåll 1 INLEDNING DIMENSIONERANDE FÖRUTSÄTTNINGAR DIMENSIONERINGSMETOD UTRYMNING UTRYMNINGSSTRATEGI OCH TILLGÅNG TILL UTRYMNINGSVÄGAR GÅNGAVSTÅND PASSAGEMÅTT FRAMKOMLIGHET, LÅS OCH BESLAG UTRYMNINGSPLATS SKYDD MOT UPPKOMST AV BRAND MATERIALKRAV, YTSKIKT OCH BEKLÄDNAD YTSKIKT PÅ TAK, VÄGGAR OCH GOLV YTSKIKT PÅ MINDRE YTOR, EJ UTRYMNINGSVÄG YTTERVÄGGAR TAKTÄCKNING INREDNING/BRÄNNBART MATERIAL I UTRYMNINGSVÄG SKYDD MOT BRAND- OCH BRANDGASSPRIDNING MELLAN BRANDCELLER BRANDCELLSINDELNING BRANDCELLSSKILJANDE KONSTRUKTIONER OCH BYGGNADSDELAR SÄRSKILDA UTRYMMEN/BYGGNADSDELAR SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER LUFTBEHANDLINGSINSTALLATION SYSTEMBESKRIVNING SKYDD MOT SPRIDNING AV BRANDGAS SKYDD MOT BRANDSPRIDNING DETEKTERING MATERIAL OCH MONTERING BÄRFÖRMÅGA VID BRAND UNDERTAK TRAPPOR BRANDSKYDDSTEKNISKA INSTALLATIONER HANDBRANDSLÄCKARE BRANDGASVENTILATION PUNKTSKYDD HANDBRANDSLÄCKARE LARMSYSTEM BELYSNING OCH SKYLTNING RÄDDNINGSTJÄNSTENS INSATS ANLAGD BRAND BRANDFARLIG VARA PLAN FÖR KONTROLL OCH UNDERHÅLL AV BRANDSKYDD... 27

4 ns kontaktperson BILAGA BILAGA

5 ns kontaktperson 1 Inledning Brandskyddsbeskrivning Syftet med denna handling är att redovisa hur brandskyddet för häri beskrivet objekt skall säkerställas. I det fall det sker förändringar av dimensionerande förutsättningar exempelvis verksamhet, byggnadens läge så skall brandskyddsbeskrivningen revideras. Denna handling har upprättats som systemhandling i projektets tidiga skede. Detta innebär att endast principer och systemval redovisas. Projektörer för respektive område ansvarar för att brandskydd enligt denna beskrivning inarbetas i respektive beskrivning och aktuella ritningar. Detaljprojektering ska utföras i samband med upprättande av bygghandlingar. Då entreprenaden är utförd ska brandskyddsdokumentation, enligt BBR, Boverkets byggregler, kapitel 5:12, med tillhörande brandskyddsritningar upprättas som relationshandling. En statusbesiktning avseende brandskyddet i befintlig del (A0A01 samt A0A02) har genomförts av Hifab Brand & Risk. Utifrån statusbesiktningen har ett fåtal brandskyddstekniska brister uppdagats och förslag för att åtgärda dessa finns presenterade i PM Brandskyddsteknisk sammanställning, se bilaga 1. Brandskyddsbeskrivningens omfattning Denna brandskyddsbeskrivning omfattar tillbyggnation till befintlig skola. Tillbyggnation avser separat huskropp, A0A04, samt länkbyggnad som sammanbinder separat huskropp med befintlig byggnad. Vidare kommer även ombyggnation av ett antal utrymmen att ske i befintlig skola, A0A01 samt A0A02. Ombyggnationen omfattar delar av plan 2 och 3. I brandskyddsbeskrivningen berörs endast dessa delar där de påverkar utrymningen eller brand- och brandgasspridningen till eller från aktuella delar, A0A04 samt länkbyggnad. Underlag/ritningar Underlag för upprättande av denna handling utgörs av ritningar från Marge Arkitekter AB enligt nedan: Ritningsnummer Ritningsbenämning Datering Rev.datum A0A01:40:1P10 A40:1P20 Preliminär Systemhandling Kv. Klippan 21, Lilla Alby skola A0A01 Gammal skolbyggnad Plan 1 Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A01 Plan (30)

6 ns kontaktperson A40:1P30 A40:2P10 A40:2P20 A40:2P30 A40:2P30 A40:4P10 A40:4P20 A40:4P30 A40:4P40 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A01 Plan 3 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A02 hus 2 Plan 1 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A02 hus 2 Plan 2 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A02 hus 2 Plan 3 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A02 hus 2 Plan 3 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A04 Plan 1 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A04 Plan 2 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A04 Plan 3 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A04 Plan (30)

7 ns kontaktperson A40:4P50 Preliminär Systemhandling Kv. Klippan 21, Om- och nybyggnad La Alby skola A0A04 Plan Kvalitetskontroll Denna handling omfattas av internkontroll i enlighet med Hifab:s kvalitetssystem, certifierat enligt ISO 9001 och ISO Detta innebär t.ex. att granskning alltid sker av förutsättningar och redovisade lösningar av brandskyddet. 2 Dimensionerande förutsättningar Projektering och utförande Det förutsätts att produktval, systemlösningar, utförande och montering sker i enlighet med typgodkännande för aktuell användning eller att det på annat vis genom exempelvis fullskaliga tester eller särskild utredning kan påvisas att brandskydd enligt gällande regelverk och föreskrifter uppfylls. Byggnadsbeskrivning Befintlig byggnad består av två separata huskroppar, A0A01 och A0A02. A0A01 är i fyra plan med ovanliggandes fläktrum (plan 5) samt källare. A0A02 är i ett våningsplan samt suterrängplan. Vidare förekommer även ett entresolplan med läktare och fläktrum i A0A02. Tillbyggnaden innebär att en separat huskropp, A0A04, och en länkbyggnad med tillhörande förbindelsegångar uppförs. A0A04 är i fyra våningsplan med ovanliggandes fläktrum (plan 5). Länkbyggnaden är i ett våningsplan och sammanbinder de befintliga byggnaderna, A0A01 och A0A02, med A0A04 (på våningsplan 3), se figur 1. 3(30)

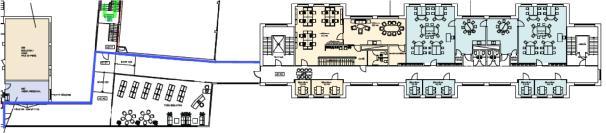

8 ns kontaktperson Befintlig byggnad ( Förbindelsegång Länkbyggnad Tillbyggnad (A0A04) Figur 1:Sammanlänkning av befintliga byggnader (A0A01, A0A02), länkbyggnad samt tillbyggnad (A0A04 på våningsplan 3). Byggnadens läge Byggnaden är belägen i koncentrerad centrumbebyggelse. Ändringens omfattning Ombyggnaden innebär bl.a. att verksamheten i delar av lokalerna i befintlig byggnad (A0A01) ändras från personalverksamhet till undervisningsverksamhet. Verksamhet och personantal Verksamheten i lokalerna utgörs huvudsakligen av undervisning med tillhörande personallokaler. Tillbyggnaden (A0A04) kommer normalt att att nyttjas av knappt 500 personer (elever och personal) samtidigt. Maximalt tillåtet personantal inom varje brandcell, undantaget matsal på plan 1, är 150 personer (ur brandsäkerhetssynpunkt). Matsal på våningsplan 1 (A0A04) är utförd som samlingslokal d.v.s. dimensionerad för fler än 150 personer. I nuläget är samlingslokalen dimensionerad för 300 personer (maximalt 200 personer förväntas). Skolpersonal som vistas i lokalerna förutsätts ha god lokalkännedom. Elever som vistas i lokalerna förutsätts ej ha god lokalkännedom. Externa personer som vistas i de publika delarna (uthyrningsdel i matsal, A0A04) på våningsplan 1 förutsätts inte ha god lokalkännedom. Ett fåtal av personerna som vistas i de publika delarna förutsätts ha nedsatt rörelse- eller orienteringsförmåga och därmed sämre förutsättningar att själva sätta sig i säkerhet. Lokalerna anpassas inte för hantering av brandfarlig- och explosiv vara. Lokalerna är inte avsedda för sovande personer, dock kan eventuella vilrum tillkomma i lokalerna. 4(30)

9 ns kontaktperson Verksamhetsklass Utifrån avsedd verksamhet delas: - våningsplan 1 (A0A04, matsalen) in i Vk 2B - personalutrymmen in i Vk 1 - undervisningsutrymmen samt kommunikationsytor in i Vk 2A Klassificering av lokaler Definition Samlingslokal i Vk 2B Utrymningsväg Storkök Publika lokaler Utrymningsplats Lokal Våningsplan 1 (A0A04) Brandtekniskt avskilda trapphus Tillagningskök > 40 pers, våningsplan 1 (A0A04) Undervisningsutrymmen Trapphusens vilplan Byggnadsteknisk klass Med hänsyn till våningsantalet och verksamheten bedöms skyddsbehovet vid brand som stort och tillbyggnad, A0A04, betraktas således som en Br1-byggnad. Med hänsyn till våningsantalet och verksamheten bedöms skyddsbehovet vid brand som måttligt och länkbyggnaden betraktas således som en Br2-byggnad. Ombyggnaden i befintlig del (A0A01) utförs med förutsättningen att byggnaden befintligt är utförd i lägst klass Br1. Ombyggnaden i befintlig del (A0A02) utförs med förutsättningen att byggnaden befintligt är utförd i lägst klass Br2. Brandbelastning Byggnaderna dimensioneras för en brandbelastning understigande 800 MJ/m 2. Räddningstjänstens insats Räddningstjänsten kan förväntas utföra en insats inom normal insatstid, d.v.s. inom 10 minuter. Utrymningsdimensioneringen avseende fläktrummet (A0A04) förutsätter att räddningstjänsten skall medverka med sin maskinstege vid utrymningen. I övrigt förutsätter utrymningsdimensioneringen ingen medverkan av räddningstjänsten. 5(30)

10 ns kontaktperson Regelverk Gällande regelverk är: PBL och PBF, Plan- och bygglagen (2010:900) och Plan- och byggförordningen (2011:338) Boverkets Byggregler, BFS 2011:6 med ändringar t o m 2011:26, Boverket 2011 Boverkets föreskrifter och allmänna råd (2011:10) om tillämpning av europeiska konstruktionsstandarder (eurokoder), EKS Med avseende på eventuella vägledande markeringar, nödbelysning, handbrandsläckare, utrymningsplaner beaktas dessutom tillämpliga delar av: AFS, Arbetsmiljöverkets Författningssamling Lag om skydd mot olyckor Fastighetsägarens egen ambition Fastighetsägarens egen ambition avseende brandskydd överensstämmer med kraven i gällande lagstiftning. Brandskydd under byggtid Separat dokument bör tas fram då skolverksamhet bedrivs parallellt med byggnation. 3 Dimensioneringsmetod Förenklad dimensionering Brandskyddet, inklusive utrymning, har dimensionerats genom förenklad dimensionering. Förenklad dimensionering innebär att byggherren uppfyller föreskrifterna genom de lösningar och metoder som anges i de allmänna råden i avsnitt 5:2 5:7 i Boverkets byggregler, BFS 2011:6 med ändringar t.o.m. BFS 2011:26, BBR. 6(30)

11 4 Utrymning ns kontaktperson 4.1 Utrymningsstrategi och tillgång till utrymningsvägar Utrymningskoncept i befintlig byggnad (A0A01 samt A0A02) påverkas ej av ombyggnation. Utrymning sker dels via trapphus som leder direkt det fria, dels över annan brandcell respektive via dörr i fasad. Utrymning från fläktrum sker via trappa som leder till underliggande plan. Sekundär utrymningsväg från fläktrum sker via fönster tillsammans med räddningstjänstens maskinstege. Personer med nedsatt rörelse- eller orienteringsförmåga kan utrymma till trapphus (utrymningsplats) där det finns plats för uppställning utan att utrymningsväg blockeras. För utformning av utrymningsplats, se kapitel 4.5. På våningsplan 1 kan personer med nedsatt rörelse- eller orienteringsförmåga utrymma direkt till det fria. Utrymning från länkbyggnad (bibliotek) sker via två trapphus respektive över annan brandcell enligt följande: utrymning via förbindelsegång leder till ett trapphus tillhörande gymnastiksal (A0A02) som sedermera leder till det fria, utrymning via förbindelsegång leder till trapphus tillhörande befintlig byggnad (A0A01) som sedermera leder till det fria, utrymning via förbindelsegång leder till över annan brandcell som sedermera leder till trapphus till det fria. Samtliga lokaler där personer vistas mer än tillfälligt har tillgång till minst två av varandra oberoende utrymningsvägar. Minst en brandtekniskt avskild utrymningsväg eller utgång till det fria ska finnas tillgänglig från varje våningsplan. Utrymmen för elektriska kopplingsutrustningar för lågspänning (< 1000 V AC eller 1500 V DC) skall utformas enligt SS Elrum kan utformas som normala rum, nischer eller liknande. Dörrar skall öppnas utåt. Utrymmen för starkströmanläggningar med nominell spänning överstigande 1 kv AC skall utformas enligt SS Generellt gäller att: - Elektrisk materiel ska vara lämplig för det ändamål de avses användas och placeras eller avskärmas så att risk för antändning av brännbart material minimeras. - Material som placeras i närheten av elektrisk utrustning ska ha sådana egenskaper att risk för antändning minimeras. - För elektrisk utrustning som innehåller större mängd brännbar vätska ska åtgärder vidtas för att hindra att brinnande vätska eller förbränningsprodukter från vätskan (flammor, rök, giftiga gaser) sprider sig till andra delar av byggnaden. (Kan exempelvis ske genom dräneringsgrop eller i ett utrymme med tillräcklig brandtålighet med trösklar eller liknande samt ventilationsöppningar enbart mot det fria) - Installationsarbete ska utföras av personal med lämplig utbildning. 7(30)

12 ns kontaktperson - Ledningar ska företrädesvis inte vara förlagda inom utrymningsväg. Om det inte kan förhindras ska ledningarna vara försedda med mantel eller kapsling som inte kan bidra till spridning av brand. 4.2 Gångavstånd Längsta gångavstånd till närmaste utrymningsväg eller annan brandcell får ej: -överstiga 30 meter i lokaler som utgörs av undervisningsverksamhet samt samlingslokal. Där sammanfallande väg inträffar räknas gångavståndet med en faktor 2,0. -överstiga 45 meter i lokaler som utgörs av personaldel. Där sammanfallande väg inträffar räknas gångavståndet med en faktor 1,5. Gångavstånd inom utrymningsväg till närmsta trappa som leder till annat våningsplan eller direkt till det fria får inte överstiga 30 meter. 4.3 Passagemått Utrymningsvägar utförs med fri bredd om minst 0,90 meter. Räcken och liknande får inkräkta med högst 0,10 meter på båda sidor i utrymningsvägen. Det rekommenderas dock att räcken får inkräkta med högst 0,10 meter på en sida i utrymningsvägen. Utrymningsvägar från samlingslokal utförs med fria bredd om minst 1,20 meter. Fri höjd ska vara minst 2,00 meter. Dörrar i eller till utrymningsväg utförs med fri bredd om minst 0,80 meter och med fri höjd om minst 2,00 meter. Dörrar i eller till utrymningsväg från samlingslokal utförs med fri bredd om minst 1,20 meter och med fri höjd om minst 2,00 meter. Dörrblad får inkräkta högst 0,05 m på detta mått d.v.s. fritt mått skall vara minst 1,150 meter. Avståndet mellan dörr och trappa utförs med minst 0,80 meter. Total bredd på dörrar i utrymningsväg skall inte understiga 1 meter per 150 personer enligt förenklad dimensionering. Om den utrymningsväg som har störst kapacitet blockeras så understiger inte den totala utrymningsbredden på de kvarvarande utrymningsvägarna 1 meter per 300 personer. Fönster i utrymningsväg (aktuellt i fläktrum) utförs med en fri öppning om minst 0,50 m bredd och minst 0,60 m höjd. Summan av bredd och höjd måste dock uppgå till minst 1,50 m. Fönsteröppningen skall ligga högst 1,20 m över golv. Fönster för utrymning utförs sidohängda alternativt vridabara kring en horisontell axel förutsatt att de öppnas utåt och stannar i öppet läge. (Det fria måttet beräknas under axeln). Fönster ska vara lätt öppningsbara utan nyckel eller annat redskap. Eventuella möbler i eller i väg till utrymningsvägar får aldrig inkräkta på det fria passagemått som erfordras för utrymning i det aktuella fallet. Bord inom utrymningsvägar utförs fast 8(30)

13 ns kontaktperson monterade i golvet. Observera att brännbara möbler generellt inte accepteras inom utrymningsvägar. Notera att krav på möbler regleras i Lag (2003:778) om skydd mot olyckor. 4.4 Framkomlighet, lås och beslag Dörrar i eller till utrymningsväg utförs lätt öppningsbara, med ett nedåtgående trycke, och lätt identifierbara som utgångar. De utförs generellt utåtgående i utrymningsriktningen. Låsvred accepteras inte. Dörr med låsfunktion till utrymningsplats (trapphus) accepteras inte. Dörrar i eller till utrymningsväg från samlingslokal (matsal på våningsplan 1) skall förses med lättmanövrerat trycke, SS-EN 179. Trycken utförs så att den vertikala kraften understiger 70 N. Kraften för att trycka upp dörren utförs så att den understiger 150 N. Öppningsfunktionen för dörrar i eller till utrymningsväg skall överbrygga samtliga eventuella låsanordningar som kan vara låsta när personer befinner sig i lokalerna. Utrymningsdörrar med nattlåsning förses med förregling mot väsentlig funktion t.ex. belysning eller inbrottslarm så att dörrarna inte kan vara låsta när verksamhet pågår. Pardörrar, i eller till utrymningsväg, där båda dörrbladen behöver öppnas för att uppnå erforderlig bredd skall utrustas med lättmanövrerat trycke (på aktivt dörrblad) i kombination med automatisk kantregel. Elslutbleck, i utrymningsdörrar, som måste vara upplåsta för utrymning utförs med omvänd funktion d.v.s. är strömlöst upplåsta. Detta erfordras ej om dörr är försedd med utrymningsbeslag som överbrygger elslutblecket. Beakta även att tillhållning skall erhållas om dörren också utgör brandavskiljande konstruktion. Motorlås, i eller till utrymningsvägar, som kan vara låsta när personer vistas i lokalerna förses med vred som överbrygger motorlåset. 4.5 Utrymningsplats Då personer med nedsatt rörelse- eller orienteringsförmåga förväntas vistas i lokalerna förses våningsplan 2, 3 och 4 (A0A04) med minst två av varandra oberoende utrymningsplatser. Länkbyggnad ska även ha tillgång till minst två av varandra oberoende utrymningsplatser. Nuvarande utformning av trapphus medför att utrymningsplats ryms i trapphusets vilplan. En utrymningsplats ska kunna rymma minst en utomhusrullstol som är 1,30 m x 0,70 m utan att detta nämnvärt påverkar övriga personers passage genom utrymmet. Utrymningsplatsen ska vara användbar och tillgänglig utan nyckel eller motsvarande. Utrymningsplats förses med anordning för tvåvägskommunikation. Dörr till utrymningsplats utförs i lägst klass EI 30S m -C. 9(30)

14 ns kontaktperson 5 Skydd mot uppkomst av brand Byggnaden erhåller uppvärmning via fjärrvärme. Inga särskilda åtgärder för att förhindra uppkomst av brand erfordras. 6 Materialkrav, ytskikt och beklädnad Material i byggnadsdelar och fast inredning skall ha sådana egenskaper eller ingå i byggnadsdelar på sådant sätt att de vid brand inte ger upphov till antändning eller snabb brandspridning och inte heller utvecklar stora mängder värme eller brandgas. Material i tak och väggar samt fast inredning får inte deformeras vid ringa brandpåverkan och inte falla ned eller på annat sätt förändras så att risken för personskador ökar. 6.1 Ytskikt på tak, väggar och golv Nedan följer de krav som ställs på ytskikt av byggnadsdelar och fast inredning. Yta Lägsta ytskiktsklass Tak, generellt B-s1,d0* (tidigare klass I) Tak, generellt (länkbyggnad) Väggar, generellt (A0A01, A0A04) Väggar, generellt (länkbyggnad) C-s2,d0* (tidigare klass II) C-s2,d0 (tidigare klass II) D-s2,d0 (tidigare klass III) Väggar i utrymningsväg B-s1,d0* (tidigare klass I) Väggar i samlingslokal (våningsplan 1 A0A04) B-s1,d0* (tidigare klass I) Tak i hissar (hisschakt, hisskorg) B-s1,d0* (tidigare klass I) Vägg i hissar (hisschakt, hisskorg) B-s1,d0* (tidigare klass I) *material av A2-s1,d0 alternativt beklädnad i brandteknisk klass K 2 10/B-s1,d0 (tändskyddande beklädnad) Golvbeläggning i samlingslokal utförs i klass D fl -s1. Golvbeläggning i utrymningsvägar utförs i klass C fl -s1 (klass G). 6.2 Ytskikt på mindre ytor, ej utrymningsväg För mindre byggnadsdelar där ytskiktet saknar betydelse för brandförloppet kan ytskiktet utföras i lägre klass än angivet i kapitel 6.1 ovan, dock lägst D-s2,d0 (klass III). Mindre byggnadsdelar motsvaras av sådana byggnadsdelar vars sammanlagda omslutningsarea understiger 20 % av anslutande tak eller vägg. Exempel på sådana mindre byggnadsdelar kan vara dörrblad, dörr- och fönsterkarmar, tak- och golvlister, och balkar. Detta gäller dock inte rörisolering. Detsamma gäller för rum i de fall ytskiktet inte påverkar 10(30)

15 ns kontaktperson utrymningssäkerheten i byggnaden. Detsamma gäller för rörisolering i sådana rum. Det kan vara mindre rum om högst 15 m 2, t.ex. hygienutrymmen. Rörinstallationen som täcker en större yta (> 20 %) utförs med isolering i klass A2 L -s1,d0 eller i samma klass som gäller för angränsande ytor på väggar, tak o dylikt. Rörinstallation som täcker en mindre yta (< 20 %) utförs med lägst följande klasser: B L -s1,d0 (P I) vid ytskikt i klass B-s1,d0 (tidigare klass I) C L -s3,d0 (P II) vid ytskikt i klass C-s2,d0 (tidigare klass II) D L -s3,d0 (P III) vid ytskikt i klass D-s2,d0 (tidigare klass III) 6.3 Ytterväggar Ytterväggar tillhörande A0A04 ska vara utförda av material i lägst klass A2-s1,d0 eller av material typgodkänt för ytterväggskonstruktion enligt SP FIRE 105 utgåva 5. Ytterväggar tillhörande länkbyggnad utförs av material som uppfyller lägst klass D-s2,d2 (klass III). 6.4 Taktäckning Taktäckning utformas med material av klass A2-s2,d0 alternativt med material av lägst klass B ROOF (t2) på underliggande material av klass A2-s2,d0 (obrännbart material). 6.5 Inredning/brännbart material i utrymningsväg Inom trapphus (utrymningsvägar) placeras kablage och brännbara rör bakom tändskyddande beklädnad. Exempelvis kan ett heltäckande nedpendlat eller fast undertak som utförs med ytskikt B-s1,d0 (klass I) på tändskyddande beklädnad utgöra skyddet mellan installationerna och den nedanförliggande utrymningsvägen. Inom trapphus accepteras möbler av obrännbart material eller av massivt trä. Inga stoppade möbler accepteras. Observera dock att möblerna inte får förhindra utrymningen. 11(30)

16 ns kontaktperson 7 Skydd mot brand- och brandgasspridning mellan brandceller 7.1 Brandcellsindelning Principiellt utförs följande utrymmen som egna brandceller: Byggnader Respektive våningsplan (undantaget personaldel på våningsplan 2 och 3) Trapphus Utrymmen med olika verksamhetsklasser åtskiljs Soprum Elcentral Fläktrum där aggregat betjänar fler än en brandcell Storkök (accepteras dock ingå i gemensam brandcell med serveringsdel om storköket förses med punktskydd, se vidare avsnitt 11.3) Länkbyggnad avskiljs från befintlig byggnad, A0A02, i lägst klass EI 30 samt mot byggnad A0A04 och A0A01 i lägst klass EI Brandcellsskiljande konstruktioner och byggnadsdelar Samtliga brandcellsavskiljande konstruktioner och byggnadsdelar skall uppfylla angivna brandtekniska klasser från båda sidor, d.v.s. oavsett mot vilken sida av konstruktionen/byggnadsdelen brandpåverkan sker, om inget annat anges Väggar och bjälklag Brandcellsskiljande väggar och bjälklag utförs i lägst klass EI 60 (A0A01 samt A0A04). Brandcellsskiljande väggar och bjälklag i länkbyggnad samt befintlig byggnad, A0A02, utförs i lägst klass EI 30. Brandcellsskiljande byggnadsdelar mellan befintlig byggnad (A0A02) och länkbyggnad utförs i lägst klass EI 30. Bjälklag utgör i allmänhet brandcellsgräns, undantaget personaldel mellan våningsplan 2 och 3 (A0A04). Brandcellsskiljande väggar ansluts mot brandcellsskiljande bjälklag eller mot yttertak. Ytterväggar utformas med en väggkonstruktion så att de uppfyller sin brandavskiljande funktion gentemot andra brandceller Fönster och glasade partier Fönster och glaspartier i brandcellsgräns (A0A01 samt A0A04) utförs generellt i motsvarande klass som omgivande byggnadsdel, d.v.s lägst klass EI Sidoljus som inte är större än aktuell dörr får utföras i samma klass som dörren, se kapitel (30)

17 ns kontaktperson Fönster och glaspartier i brandcellsgräns utförs generellt i motsvarande klass som omgivande byggnadsdel, d.v.s lägst klass EI 1 30 (länkbyggnad samt A0A02). Sidoljus som inte är större än aktuell dörr får utföras i samma klass som dörren, se kapitel Glasparti vilken avskiljer trapphus från plan 2 (A0A04) utförs i EW 30. Fönster i fasad tillhörande olika brandceller (A0A01 samt A0A04) utförs med ett vertikalt avstånd på minst 1,2 meter. Om avståndet understiger 1,2 meter utförs glas på endera våningsplanet inom detta avstånd i lägst klass E 30. Fönster i innerhörn tillhörande olika brandceller med ett inbördes avstånd mindre än 2 meter utförs med det ena fönstret i lägst klass E 15. Fönster i motstående parallella väggar tillhörande olika brandceller med ett inbördes avstånd mindre än 5 meter utförs med ett fönster i lägst klass E 30 eller med båda i lägst klass E 15. Glasparti i dörr vilka vetter mot trapphus, undantaget på plan 4, utförs i klass EW 30 (A0A04). Brandavskiljande fönster och glaspartier monteras enligt gällande typgodkännande och tillverkarens anvisningar och får endast vara öppningsbara med verktyg, nyckel eller dylikt Dörrar Dörrar i brandcellsgräns utförs generellt i lägst klass EI 2 60-C (A0A04). Dörrar i brandcellsgräns utförs generellt i lägst klass EI 2 30-C (länkbyggnad samt A0A02). Dörrar mot trapphus (utrymningsväg) utförs i lägst klass EI 30S m -C. Dörrar som uppfyller EI-klass samt tidigare A-klass får användas som alternativ till dörrar med EI 2 -klass. Eventuell dörröppningsautomatik för dörrar i brandcellsgräns kopplas ur vid larm från rökdetektorer i intilliggande lokaler. Dörrar till teknikutrymmen kan utföras utan krav på dörrstängare. Brandavskiljande dörrar skall ha tillhållning vid brand. Fallkolv skall gripa in i slutbleck enligt typgodkännande. Tillhållning endast via dörrstängare accepteras inte. Dörr förses med instickslås med fallkolv som inte kan uppreglas och som skjuter ut så långt att minst 10 mm av kolven griper in i slutblecket. För dörrar i klass EI 2 30 räcker det om kolven endast griper in 7 mm. Dörrar som förväntas stå uppställda i den dagliga verksamheten förses med uppställningsanordning, exempelvis magnethållare eller dörrstängare med inbyggd automatik, som automatiskt stängs när det förekommer brandgaser i dess närhet. Dörrarna skall även kunna stängas manuellt med tryckknapp. Pardörrar i brandcellsgräns förses med koordinator, automatisk kantregel, (ev. medbringare), samt fallås och slutbleck. Där endast den aktiva dörren behövs för utrymning får den passiva 13(30)

18 ns kontaktperson dörren vara låst med fast kantregel. Den passiva dörren skall då vara märkt Branddörr skall hållas stängd Genomföringar och installationer Genomföringar av installationer i brandcellsskiljande konstruktioner brandtätas med typgodkänd brandtätningsmetod och produkt i samma brandklass som den genombrutna konstruktionen. 7.3 Särskilda utrymmen/byggnadsdelar Högre/lägre belägen byggnadsdel Brandspridning från tak i lägre belägen byggnadsdel via fasad till högre belägen del hindras genom någon av följande metoder, vilket är aktuellt mellan t.e.x. länkbyggnad, nytt trapphus, fläktrum och anslutande byggnader: - Yttertaket i den lägre belägna byggnadsdelen utförs i lägst klass REI 60 (REI 30 för länkbyggnad mot A0A02) minst 8 meter från högre belägen fasad. -Ytterväggen i den högre belägna byggnadsdelen utförs i lägst klass EI 60, EI 30 vid länkbyggnad samt A0A02, och med fönster i lägst klass EW 30 upp till 5 meter ovan det lägre belägna taket. Vidare ska spridning från lägre belägen byggnadsdel till högre belägen sådan, enligt ovanstående punkter, beaktas i tillbyggnad A0A Hiss Hiss i gemensam brandcell med trapphus (A0A04) Elkablar till hissmaskineri för persontillåten hiss, som vid strömavbrott inte automatiskt går till närmsta stannplan, ska förläggas brandsäkert i motsvarande klass EI 30 eller utföras med funktionsklassad brandkabel enligt standard IEC Inom trapphusschaktet tillåts oskyddat kablage. Hiss i anslutning till länkbyggnad På plan 1 (A0A02) avskiljs hisshakt i lägst klass EI 30. På plan 2 och 3 ingår hiss i gemensam brandcell med trapphus. Hissdörrar som vetter mot kommunikationsytor (plan 1 respektive plan 3) utförs i brandklass EI 30S m. Kabel för strömmatning av hiss utförs brandsäkert förlagd, alternativt funktionsklassad brandkabel IEC ända fram till hisschaktet. Kabel i hisschakt kan utföras oklassad. Vid signal från utlöst brandlarm ska hiss primärt styras till plan 1. Vid brand på plan 1 ska hiss sekundärt styras till plan 3. Brandlarm utgörs av detektor i hisschaktstopp samt detektor på plan 1. Hissdörrar ska öppna för att släppa ut människor i hiss och därefter stänga. Brandgasventilation av hiss sker enligt kapitel (30)

19 ns kontaktperson Ventilationsschakt Schakt Ventilationsschakt utförs öppna med schaktväggar (med sluten toppen och botten i EI 60) i lägst klass EI 60. Alternativt utförs ventilationsschakt som slutna schakt i lägst klass EI 60 och tillhör respektive vånings brandcell (A0A01 samt A0A04). Ventilationsschakt utförs öppna med schaktväggar (med sluten toppen och botten i EI 30) i lägst klass EI 30. Alternativt utförs ventilationsschakt som slutna schakt i lägst klass EI 30 och tillhör respektive vånings brandcell (länkbyggnad samt A0A02). Ventilationsschakt utförs i obrännbart material och inom schakten får inte finnas brännbart material, förutom eventuellt kablage för styrning av ventilationssystemet. Rör isolerade med brännbara eller svårantändliga material samt VP-rör får placeras i schaktet om de skiljs av från ventilationskanalerna med en mellanvägg inne i schaktet i klass EI 15. Rörschakt Rörschakt utförs öppna med schaktväggar (med sluten toppen och botten i klass EI 60) i lägst klass EI 30. Alternativt igengjutes rörschakt i bjälklagen i lägst klass EI 60 (A0A01 samt A0A04). Rörschakt utförs öppna med schaktväggar (med sluten toppen och botten i EI 30) i lägst klass EI 30. Alternativt igengjutes rörschakt i bjälklagen i lägst klass EI 30 (länkbyggnad samt A0A02). Elschakt Elschakt utförs öppna med schaktväggar i lägst klass EI 60. Alternativt igengjutes elschakt i bjälklagen i lägst klass EI 60. Notera vid sista alternativet att eventuell kabel avseende exempelvis kraftmatning av fläktar i drift måste utföras funktionsklassad enligt standard IEC (A0A01 samt A0A04). Elschakt utförs öppna med schaktväggar i lägst klass EI 30. Alternativt igengjutes elschakt i bjälklagen i lägst klass EI 30. Notera vid sista alternativet att eventuell kabel avseende exempelvis kraftmatning av fläktar i drift måste utföras funktionsklassad enligt standard IEC (länkbyggnad samt A0A02) Elschakt i trapphus utförs igengjutna mellan planen med avskiljning mot trapphus i lägst klass EI 15. Alternativt utförs elschakt öppna mellan planen avskiljs i lägst klass EI 60 mot trapphus (EI 30 för länkbyggnad samt A0A02). 15(30)

20 ns kontaktperson 8 Skydd mot brandspridning mellan byggnader Byggnaden ligger mer än 4 meter från tomtgräns och avståndet till annan byggnad på intilliggande fastighet överstiger 8 meter, därmed uppfylls krav enligt BBR på begränsad risk för brandspridning mellan byggnader. Avståndet mellan byggnad A0A02 och A0A04 (tillbyggnad) uppgår till ca 4,5 meter. Byggnad A0A04 förses dock inte med fönster i yttervägg som vetter mot byggnad A0A02 varvid skydd mot brandspridning mellan byggnader inom samma fastighet är tillfyllest. Avstånd mellan övriga byggnader inom fastigheten uppgår till minst 5 meter. Därmed krävs inget ytterligare skydd mot spridning av brand mellan byggnader på samma fastighet. 9 Luftbehandlingsinstallation 9.1 Systembeskrivning Systemet utförs med mekaniskt till- och frånluft. Fläktrum placeras på plan Skydd mot spridning av brandgas Eftersom lokalerna utgörs av kontor och skola dimensioneras ventilationssystemet för att avsevärt försvåra (skyddsnivå 2) brandgasspridning mellan brandceller. Brandgasspridning mot trapphus förhindras (skyddsnivå 1) Principlösningar Skydd mot brandgasspridning kan erhållas genom något av följande alternativ: Brandgasspridning förhindras med brandgasspjäll i lägst klass E 60 och/eller med brand- /brandgasspjäll i lägst klass EI 60 (A0A04). Det rekommenderas att dessa också utförs med krav på gastäthet (S). Dessa styrs via automatiskt brandlarm eller rökdetektorer i ventilationskanalen. Vid brandindikering stoppas fläktaggregat och spjäll stänger. Brandgasspridning förhindras med brandgasspjäll i lägst klass E 30 och/eller med brand- /brandgasspjäll i lägst klass EI 30 (länkbyggnad). Det rekommenderas att dessa också utförs med krav på gastäthet (S). Dessa styrs via automatiskt brandlarm eller rökdetektorer i ventilationskanalen. Vid brandindikering stoppas fläktaggregat och spjäll stänger. Aktivering av spjäll bör ske med rökdetektor som placeras på ett för ändamålet lämpligt ställe. Spjäll ska vid behov förses med brandsäkrad kraftmatning. Rökdetektorns utformning kan verifieras enligt SS-EN (30)

21 ns kontaktperson Styrning och övervakning Styrning av brandfunktioner skall ske hårdvarumässigt. Alternativt kan styrning ske via DUC/PLC under förutsättning att den utförs med motsvarande tillförlitlighet som en brandlarmscentral. Det innebär bl.a. att brandfunktionerna skall ha högst prioritet och ej kunna blockeras av andra funktioner samt att obehöriga inte skall kunna programmera bort eller ändra funktioner som har betydelse för brandskyddet. Systemet skall vara felövervakat. Dessutom skall komponenterna inta läge brand vid systemfel i DUC/PLC eller om styrsignal försvinner t.ex. vid kabelbrott. Styrning av komponenter som har en väsentlig funktion avseende brandskyddet utförs vilströmskopplade eller försörjs från skyddat kablage (brandsäkert förlagt eller brandklassad kabel). Brandgasspjäll ska stängas vid strömbortfall och tryckavlastningsspjäll ska ställas i öppet läge. Spjäll med brandfunktion ska motioneras automatiskt var 48:e timme. Larm skall utfärdas om indikation öppet / stängt inte erhålls. Felfunktion ska indikeras direkt i frekventerat utrymme. Alternativt kan spjäll motioneras manuellt med jämna mellanrum. 9.3 Skydd mot brandspridning Ventilationskanal Kanalgenomföringar i brandcellsgräns isoleras/byggs in i schakt till motsvarande klass som genombruten konstruktion. För brandcellsgräns i klass EI 60 (A0A04 samt eventuellt A0A01) medför detta att kanalen isoleras på båda sidor om brandcellsgränsen med först isolering i klass EI 30 med en längd motsvarande 1 ggr kanaldiametern eller längsta kanalsida följt av isolering i klass EI 15 med en längd motsvarande 5 ggr kanaldiametern eller längsta kanalsida. För brandcellsgräns i klass EI 30 (länkbyggnad samt eventuellt A0A02) medför detta att kanalen isoleras på båda sidor om brandcellsgränsen i klass EI 15 med en längd motsvarande 5 ggr kanaldiametern eller längsta kanalsida. Om merparten av kanalisoleringen förläggs på en sida av brandcellsgränsen erfordras dessutom att kanalen på andra sidan brandcellsgränsen isoleras i klass EI 15 med en längd motsvarande 5 ggr kanaldiametern eller längsta kanalsida. Där brand-/brandgasspjäll, i lägst klass EI 60 (för länkbyggnad gäller EI 30) monteras i den brandavskiljande konstruktionen erfordras ingen isolering av ventilationskanalen. Om brand- /brandgasspjäll inte monteras i den brandcellsskiljande konstruktionen skall ventilationskanalen mellan brandcellsgränsen och spjället byggas in i lägst klass EI 60, alternativt isoleras ventilationskanalen i klass EI 60 (för länkbyggnad gäller EI 30) mellan spjället och brandcellsgränsen, samt kompletteras med isolering i klass EI 15 längs en sträcka som motsvarar 5 ggr kanaldiametern eller längsta kanalsida på den andra sidan om den brandcellsskiljande konstruktionen. Vid system med fläkt i drift kommer varma brandgaser transporteras i kanalsystemet varvid ytterligare isolering av ventilationskanal kan komma att erfordras (utreds i ett senare skede). 17(30)

22 ns kontaktperson Storkök Imkanal Imkanal från storkök utförs i lägst brandteknisk klass EI 60. Inom betjänad brandcell accepteras dock att kanalen utförs oisolerad men då med 100 mm skyddsavstånd till brännbart material. Om imkanalen är förlagd i schakt i klass EI 30 kan imkanalens klass minskas till EI 30. Då stora mängder brandfarliga avsättningar riskerar att bildas i imkanal ska den uppfylla kraven enligt ISO , både för brand i och brand utanför kanalen. Alternativt kan storkök förses med antingen: - filtreringssystem som minskar risken för att avsättningar bildas. - automatiskt släcksystem som med tillräcklig förmåga begränsar risken för att brand i avsättningarna sprids. Vidare har ett PM avseende imkanaler upprättats, se PM Lilla Alby skola brandskydd imkanal i storkök, bilaga 2. Pentry Inom brandcellen utförs imkanal för kök eller pentry i lägst klass E 15 med minst 30 mm skyddsavstånd till brännbart material, alternativt i klass EI 15. Anslutningsdon utförs i lägst brandteknisk klass E 15. Oisolerade kanaler och anslutningsdon får placeras mot brännbart material vid genomgång av hyllor eller skåpsidor. Även ovansidan och andra mindre delar av ytterhöljet till spisfläktar kan placeras mot brännbart material. Imkanal utanför betjänad brandcell isoleras för strömmande brandgaser. Imkanal erfordras normalt inte från så kallade kompaktkök/pentry i kontor eller därmed jämförbara personallokaler som endast är försedda med kokplatta (1-2 plattor), mikrovågsugn eller liknande. 9.4 Detektering Brandindikering ska ske från centralt brandlarm/rökdetektor i kanalen. Rökdetektor placeras även i kanalen omedelbart efter tilluftsfläkten. Rökdetektorer i ventilationskanaler skall generellt kunna detektera rök i två riktningar. 18(30)

23 ns kontaktperson 9.5 Material och montering Material i luftbehandlingsinstallationer utförs i lägst brandteknisk klass A2-s1,d0. För systemdelarna som anges i tabell nedan accepteras lägre brandteknisk klass. Egenskaper för luftbehandlingsinstallationer Mindre detaljer såsom filtermaterial, packningar, fläktremmar och elinstallationer. Inget krav (klass F) Kanaler i schakt och aggregatrum, om dessa utformas så att brand inte kan spridas till- eller från schakt- eller aggregatrum under den tid som motsvaras av brandmotståndet för brandcellsgränser i aktuell byggnad. Klass E Kanaler i uteluftsdon i yttervägg inom det rum som ytterväggen gränsar till. Inget krav (klass F) Luftdon, utom spiskåpor i storkök. Klass E Uteluftsdon och överluftsdon i bostäder. Inget krav (klass F) Upphängning av ventilationskanaler utförs i klass R (30)

24 ns kontaktperson 10 Bärförmåga vid brand Vertikalt samt stomstabiliserande horisontellt bärverk tillhörande tillbyggnad, A0A04, utförs i brandteknisk klass R 60 enligt EKS 8, BFS 2011:10. Vertikalt samt stomstabiliserande horisontellt bärverk tillhörande länkbyggnad (del av A0A02) utförs i brandteknisk klass R 30 enligt EKS 8, BFS 2011:10. Då personaldel på plan 2 och plan 3 (A0A04) utformas som gemensam brandcell dimensioneras bjälklaget, inom brandcellen, utifrån en dubbelsidig brandpåverkan. Trappor och trapplan, undantaget interntrappa, utför i brandteknisk klass R 30 enligt EKS 8, BFS 2011: Undertak Bärverk till undertak som inte har brandavskiljande funktion utförs så att de klarar en påverkan av 300 C under 10 minuter utan att förlora sin bärförmåga Trappor Interntrappor utförs utan krav på bärförmåga. 11 Brandskyddstekniska installationer 11.1 Handbrandsläckare Lokalerna förses med handbrandsläckare. Dessa placeras vid utrymningsvägar som trapphus och dörrar till det fria. Gångavståndet till handbrandskäckare inom byggnaden ska inte överstiga 25 meter Brandgasventilation Trapphus Trapphus förses med brandgasventilation (A0A04). Brandgasventilation kan utföras enligt något av följande alternativ: - Röklucka i trapphustoppen. Luckan utförs med en horisontell öppning på minst 1 m 2 och öppnas via tryckknapp på markplan i trapphuset. - Öppningsbara fönster till det fria på minst vartannat våningsplan. Det översta fönstrets ovankant skall vara minst 1 m över det översta planets golv. Varje fönster skall ha en öppning om minst 0,5 m 2. Fönstren skall vara åtkomliga och lätt öppningsbara för räddningstjänsten, antingen med brandkårsnyckel SS 3654 eller utan redskap - Brandgasfläkt i trapphustoppen. Fläkten skall ha en kapacitet som motsvarar 20 oms/h av trapphusets volym och klara temperaturer på 350 C i 30 minuter. Fläkten startas via tryckknapp på markplan i trapphuset. Trapphus som förlängs (A0A02) erfordrar ej brandgasventilation. 20(30)

25 ns kontaktperson Hiss Hiss brandgasventileras via trapphuset (A0A04). Hiss tillhörande trapphus i befintlig del, A0A02, erfordrar ingen separat brandgasventilation Punktskydd Då storkök ej är brandtekniskt avskilt från närliggande utrymmen/serveringsdel installeras fast släcksystem ovan stekbord och eventuella fritöser. Anläggningen dimensioneras och utförs så att den släcker brand på stekbord, fritös och spiskåpa. Anläggningen kan vara av typen gassläcksystem eller vätskebaserat släcksystem avsett för fettbränder. Aktivering sker via värmedetektor i spiskåpa eller värmebulb i varje munstycke. Systemet skall även kunna aktiveras manuellt. Vid aktivering skall elförsörjning och gasmatning till köksutrustningen brytas Handbrandsläckare Lokalerna förses med handbrandsläckare. Dessa placeras så att gångavståndet till släckutrustning inom byggnaden inte överstiger 25 meter. Placering sker företrädesvis vid utrymningsvägar som trapphus och dörrar till det fria. Myndigheten för handikappolitisk samordning, HANDISAM, rekommenderar att handbrandsläckare placeras 1 meter ovan golv samt minst 1 meter från hörn. 21(30)

26 11.5 Larmsystem ns kontaktperson Brandlarm Brandlarm installeras med utförande enligt SBF 110 med förenklad omfattning enligt SBF Utrymningslarm 2003 vilket innebär övervakning med rökdetektorer av: Utrymningsvägar Kommunikationsytor Matsal (plan 1) I toppen på hisschakt Fläktrum (A0A04) Teknikutrymmen Elrum/undercentral Vidare förses underdel av länkbyggnad med värmedetektorkabel. Vid aktivering av brandlarmet ska följande funktioner initieras: Utrymningslarm aktiveras, se vidare nästa kapitel Magnetuppställda dörrar stängs Dörröppningsautomatik för dörrar i brandcellsgräns kopplas ur Allmänbelysning i matsal Det automatiska brandlarmet ska automatiskt avge felsignaler vid fel i ledningsnätet eller strömförsörjningen. Felsignal ska utformas så att den upptäcks av personer i byggnaden eller på annan plats Utrymningslarm Skolan förses med utrymningslarm. Utrymningslarmsanläggningen utförs huvudsakligen enligt SBF s rekommendation Utrymningslarm Samtliga lokaler där personer vistas mer än tillfälligt ska ha god hörbarhet från utrymningslarmet. Hörbarhet erfordras även i fläktrum, etc. Personalrum förses med utrymningslarm om: Rummet rymmer fler än 30 personer Rummet rymmer fler än tio personer och gångavståndet till närmaste utrymningsväg överstiger tio meter Utrymningslarmet ska kunna aktiveras automatiskt och manuellt. Larmknappar för manuell aktivering placeras i anslutning till personalrum samt bemannad plats i anslutning till matsal (våningsplan 1). 1 Svenska Brandförsvarsföreningens handbok Utrymningslarm 2003, ISBN (30)

27 ns kontaktperson Utrymningslarmsselekteringen utförs enligt följande: Vid automatisk/manuell aktivering i tillbyggnad (A0A04) ska utrymningslarm ljuda i aktuell byggnad samt i länkbyggnad. Vid automatisk/manuell aktivering i befintlig byggnad (A0A02) ska utrymningslarmet ljuda i aktuellt byggnad samt i länkbyggnad. Vid automatisk/manuell aktivering i befintlig byggnad (A0A01) ska utrymningslarmet ljuda i aktuell byggnad samt i länkbyggnad. Vid automatisk/manuell aktivering i länkbyggnad (även detektering från underliggande värmedetektorkabel) ska utrymningslarmet ljuda i aktuell byggnad samt befintlig byggnad (A0A02) Utrymningssignal ska fortgå tills larmet återställts. Vid aktivering av utrymningslarm i matsal ska eventuell släckt/svag allmänbelysning tändas. I utrymmen där personer med hörselnedsättning kan vistas utan direktkontakt med andra personer ska förses med kompletterande larmdon så att även hörselskadade och döva nås av varningssignaler i händelse av brand eller annan fara. Exempel på utrymmen i publika lokaler som bör förses med kompletterande larmdon är hygienutrymmen. Med kompletterande larmdon avses exempelvis optiska sådana. I nuläget är matsal på plan 1, A0A01, dimensionerad för maximalt 300 personer. Således kan utrymningslarmet i matsalen utformas som ringklocka eller sirén. Signaltyper ska vara utförda enligt SS För blixtljus innebär detta att ljussignal ska utgöras av växlande rött och vitt sken enligt signaltyp 1 omedelbar fara. Akustiska larmdon kan utföras med larmklocka eller siren. Larmklocka rekommenderas generellt då den ger bättre hörbarhet och oftast förknippas med utrymningslarm. Ljudnivå ska vara minst 10 db (A) över högsta förekommande bakgrundsljud och signalen ska normalt aldrig understiga 65 db (A). I eventuella vilrum ska ljudnivån uppgå till minst 75 db (A) vid den plats där sovande har sitt huvud. Anläggningen ska vara försedd med strömbackup så att bibehållen funktion i driftläge erhålls i minst 30 minuter efter ett strömbortfall på 24 timmar. Systemet ska vara elektroniskt felövervakat minst i sådan omfattning så att felsignal avges vid fel i ledningsnätet eller strömförsörjningen. Felsignal ska utformas så att den upptäcks av personer i byggnaden eller på annan plats. Larmdon/högtalare ska indelas i flera larmdonskretsar för att begränsa följderna av en ledningsskada. 23(30)

28 ns kontaktperson 11.6 Belysning och skyltning Allmänbelysning Allmänbelysning ska finnas i alla utrymningsvägar samt direkt utanför. I trapphus ska belysningen vara tänd då verksamhet pågår. Alternativt skall belysning tändas automatiskt när dörren till trapphuset öppnas eller via rörelsedetektor i trapphuset. I trapphus och korridor ska två efter varandra följande ljuspunkter inte slockna till följd av samma fel. Detta kan exempelvis åtgärdas genom att ansluta dem till olika gruppsäkringar och jordfelsbrytare. Belysningsstyrkan ska i genomsnitt inte understiga 100 lux i utrymningsvägen Vägledande markeringar Lokalerna förses med genomlysta vägledande markeringar som placeras i anslutning till utrymningsväg samt vid riktningsförändringar på väg till utrymningsväg. Vägledande markeringar ska vara utformade enligt AFS 2008:13. Fönster för utrymning i fläktrum förses med genomlyst vägledande markering. Belysning utförs med nödströmsförsörjning via centralt eller lokalt batteri med bibehållen funktion i 60 minuter vid strömbortfall. Om strömförsörjning sker med centralt aggregat förläggs kablage brandsäkert i lägst klass EI 30 eller utförs med funktionsklassad kabel enligt standard IEC Vägledande markeringar ska vara utformade enligt AFS 2008:13. Genomlyst skylt utförs med en symbolhöjd av minst 0,5 % av läsavståndet och för belyst skylt gäller 1,0 %. För efterlysande skyltar gäller att arean ska vara minst (läsavståndet) 2 /2000. Skylthöjd får inte understiga 100 mm Nödbelysning Följande lokaler förses med nödbelysning enligt SS-EN 1838: -Samlingslokal (våningsplan 1) -Trapphusens nedersta vilplan -Utanför utrymningsväg (alternativt uppfylls detta via gatubelysning) Vid strömbortfall i samlingslokal (A0A04) ska nödbelysning tändas i akutell lokal samt i trapphusens nedersta vilplan (A0A04). Nödbelysning ska upprätthålla sin funktion i minst 60 minuter vid strömbortfall. Vid strömförsörjning från centralt aggregat ska elkablar förläggas brandsäkert i motsvarande klass EI 30 eller utföras med funktionsklassad brandkabel enligt standard IEC Inom betjänad brandcell får kablage utföras oklassat under förutsättning att kortslutning inte påverkar strömförsörjningen till andra brandceller. Inom stora brandceller bör kablage 24(30)

29 ns kontaktperson förläggas brandsäkert i klass EI 30 eller sektioneras i olika grupper så att endast begränsad del av nödbelysningen riskerar att slås ut samtidigt inom brandcellen. Belysningsstyrka ska inte vara lägre än 1 lux i gångstråk och 5 lux i korridor Utrymningsplaner För lokalerna upprättas och anslås utrymningsplaner, enligt AFS 2009:2, anslås minst en per våningsplan. Planen ska visa utrymningsvägar och hur man kan larma räddningstjänsten eller annan hjälpinstans. Planen ska även visa var återsamlingsplats är belägen Skyltning av brandtekniska installationer Brandtekniska installationer och utrustning för brandbekämpning ska vara tydligt märkta. I tillämpliga delar ska märkningen följa AFS 2008:13 Arbetsmiljöverkets föreskrifter om skyltar och signaler. Släckutrustning med dold placering ska alltid markeras med flaggskylt som är synlig från korridor eller liknande. 12 Räddningstjänstens insats Byggnaden är tillgänglig via befintligt vägnät och inga räddningsvägar behöver anordnas. Angreppsvägar utgörs av trapphus samt dörr i fasad åtkomliga från det fria. Räddningsväg avseende Klippans förskola beaktas genom att passage i befintlig skolgård ej får blockeras. Räddningsväg ska snöröjas och underhållas. Uppställningsplats för räddningstjänstens stegbil (används för fönsterutrymning från fläktrum tillhörande nybyggd del, A0A04) får aldrig blockeras Information till räddningstjänsten Byggnaden, A0A04, är tillgänglig via befintligt vägnät och inga räddningsvägar behöver anordnas. Befintlig brandförsvarstablå/brandlarmscentral bör kompletteras med följande information: I byggnaden, A0A04, finns brandgasventilation i form av fönster i trapphus Orienteringsritningar för brandlarmet, A0A04, som visar vilka ytor som övervakas, sektionering etc. Punktskydd (A0A04) i kök tillhörande matsal Utrymningsplats för rullstolsburna (A0A04) Ingen ny brandförsvarstablå erfordras för tillbyggnaden. 25(30)

30 ns kontaktperson 13 Anlagd brand Byggnaden bör anpassas för att förhindra möjligheterna till anlagd brand. Detta har beaktas då underdel av länkbyggnad förses med värmedetektorkabel. Följande förslag torde reducera risk med anlagd brand: Bjälklaget tillhörande länkbyggnaden ovan parkeringsytan dimensioneras i klass EI 30 Undvika utstickande takpartier och öppen takfot 14 Brandfarlig vara Ingen hantering av brandfarlig alternativt explosiv vara ska ske i aktuella lokaler. 26(30)
