GEOSECMA FOR ARCGIS Grundutbildning för avancerade användare

Transkript

1 GEOSECMA FOR ARCGIS Grundutbildning för avancerade användare Maria Syrén Version 9, 2015

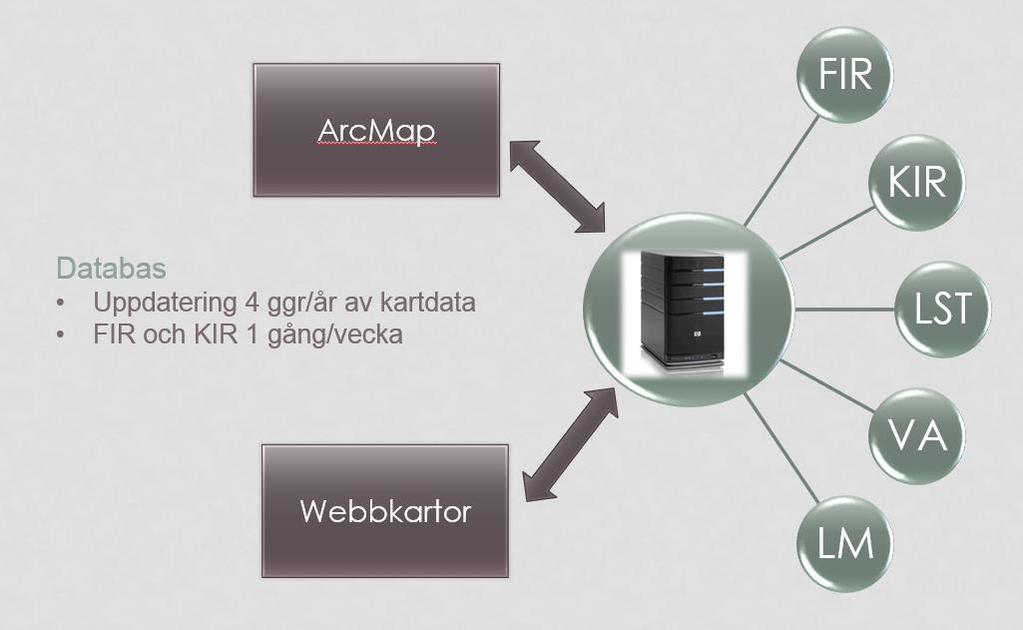

2 Koppling mellan ArcMap och kommunala webbkartor... 3 Databasanslutningar, presentation och kartdokument... 4 Öppna ArcMap... 5 Användargränssnitt i ArcMap... 5 Öppna GEOSECMA verktygsfält... 6 Inställningar... 7 Hämtning av data... 8 Databasanslutningar... 8 Skapa en databasanslutning... 9 Databasstruktur Hämta rådata från databasen Ändra presentation på lager Presentationsfiler Skapa en presentationsfil Hämta befintliga LYR-filer Spara ett kartdokument Övningsuppgifter: Databasanslutningar, presentation och kartdokument Teckenförklaring, verktygsfält och menyer Teckenförklaring/ Innehållsförteckning Grupplager Transparens, karttips och hyperlänkar Definitionsfråga och etiketter Attributtabell Verktygsfältet Verktyg Placering av verktygsfält Zooma och panorera Att selektera/ välja objekt i kartan Att avselektera objekt Mätverktyget GEOSECMA verktygsfält Identifiera på två sätt Sök Övningsuppgifter: Teckenförklaring, verktygsfält och menyer Urval Urval baserat på attribut eller läge Välj med attribut

3 Spara urval Välj med läge Övningsuppgifter: Urval Layout och utskrift Layoutvy Att lägga till en teckenförklaring Att lägga till en skalstock Att lägga till en skalstock Att lägga till rubriker och övriga texter Spara layout som en ritningsmall Övningsuppgifter: Layout och utskrift Rita och redigera Skapa lager i databasen Skapa geoobjektdataset Skapa geoobjektklass Versionshantera lagret Rita i lagret Ändra attribut Gör lagret transparent Verktygsfältet Snappning Lagersnappning Vallista- värdemängder Massuppdatering av attribut Fältkalkylator Geoobjektmallar Redigera mall Skapa ny mall Ritverktyg Avancerad redigering Andra konstruktionsverktyg Ritfunktioner mot andra objekt Skiss Etiketter Karttexter Skapa ny mall för text Skriva text i kartan Redigera brytpunkter

4 Redigera objekt Fler redigeringsfunktioner Övningsuppgifter: Rita och redigera Importera och exportera Importera/ Exportera till geoobjektklass Shape-format Kontakt Koppling mellan ArcMap och kommunala webbkartor I databasen finns all data samlad från många olika källor som t.ex. FIR: Fastighetsregistret, KIR: Befolkningsregistret, LST: Länsstyrelsen, VA: Vatten och avloppsnät, LM: Lantmäteriet. ArcMap är den programvara vi använder för att redigera i databasen, eller läsa in ny data i den. Webbkartorna läser direkt mot databasen och det finns också möjlighet att göra enkel redigering mot databasen därifrån. 3

5 Databasanslutningar, presentation och kartdokument 4

6 Öppna ArcMap Starta ArcMap- Start- Alla program- ArcGIS- ArcMap Avbryt och öppna ett tomt kartdokument, MXD-fil Kartdokument- MXD-fil; Motsvarar en arbetsyta. Innehåller information om öppna skikt, presentation och var man ex. är inzoomad. Arbetsytan läser direkt mot databas (om du inte själv ändrar dess läsplats)så informationen är aktuell. Användargränssnitt i ArcMap 5

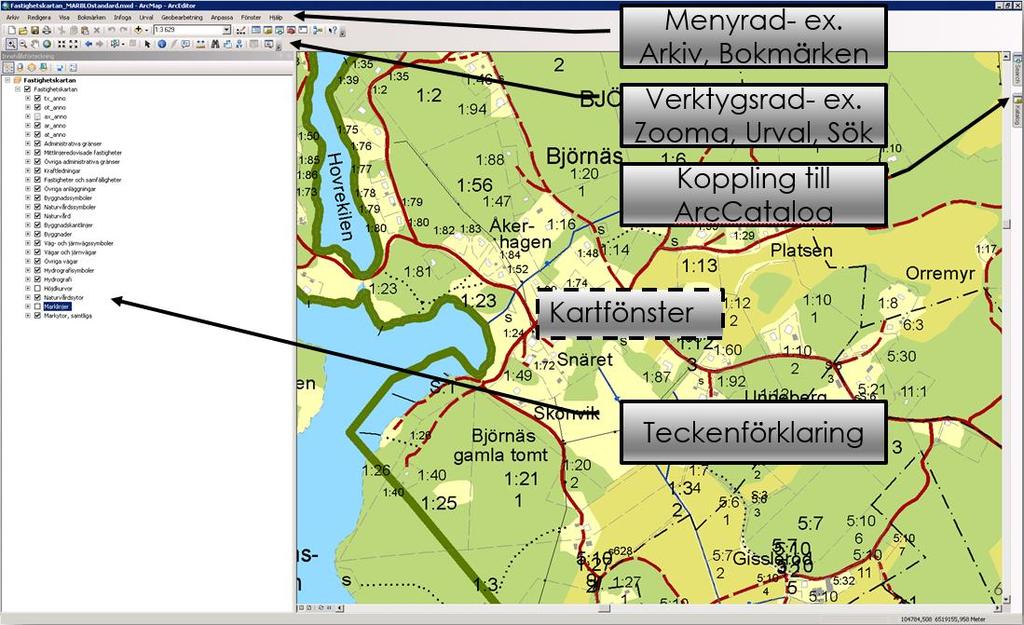

7 Öppna GEOSECMA verktygsfält 1. Öppna GEOSECMA verktygsfält genom att högerklicka i den övre listen och välja GEOSECMA. 2. Ett nytt verktygsfält visas. För att välja vad det ska innehålla för moduler välj Anpassa / Tillägg. 3. Välj modulerna som visas i bilden nedan. Det är inte säkert man ser alla moduler man valt- detta styrs utifrån behörigheter 6

8 Inställningar För att GFA ska fungera som det ska bör man kontrollera att systeminställningar finns: 1. Gå in på Anpassa / Geosecma Systeminställningar och kontrollera båda flikarna 2. Fliken Systeminställningar ska vara ifylld med Verksamhetstjänst - i sökvägen skiljer mellan kommunerna: Lysekil/ Munkedal: Strömstad: Tanum: 3. Fliken Inloggning ska vara Använd nätverksinloggning 7

9 Hämtning av data Man kan hämta data på olika sätt. Befintligt kartdokument- MXD-fil (motsvarande arbetsyta) LYR-fil som innehåller information om vilka skikt som ska öppnas i databasen och presentation på dessa- utifrån dessa kan man skapa egna kartdokument Hämta rådata direkt från databasen- detta är grunden till kartdokument och LYR-filer. I följande kapitel ska först rådata direkt från databasen hämtas och presentationen förändras. Färdiga LYR-filer ska öppnas och utifrån dessa ska kartdokument skapas Databasanslutningar En databasanslutning är en koppling till databasen. Från databasanslutningen kommer man åt alla lager som ligger i databasen. För att titta på/ redigera data måste man koppla upp sig mot rätt databas 8

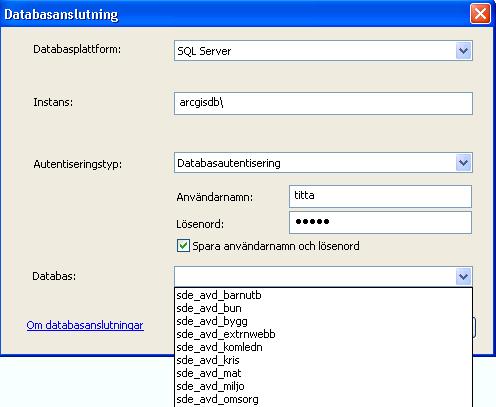

10 Skapa en databasanslutning Skapa en anslutning till fastighetskartan: 1. Öppna ArcCatalog-fliken till höger i ArcMap (ArcCatalog går även att nå som ett separat program) 2. Klicka på Lägg till databasanslutning 3. Instans: skiljer mellan kommunerna Munkedal/ Lysekil: kssys249 Strömstad: sdsrv105 Tanum: dobby-columbus 4. Användarnamn och lösenord är titta. OK. Sdsrv Ändra så att namnet på anslutningen blir sde_gsd@titta (databas + användare) 6. Klicka på anslutningen (+) för att se innehållet 9

11 Databasstruktur Det finns tre olika nivåer av objekt i databasen: Databasnivå Geoobjektdataset- motsvarar en mapp där man kan samla flera lager i samma mapp Geoobjektklass- Lager eller skikt med geografiska objekt Databas Geoobjektdataset Geoobjektklass Under Geoobjektklassen kan det bara finnas samma typ av objekt (t.ex. linje). De kan däremot ha attribut som gör att man kan skilja linjerna åt med ex. olika färger. Ex. kan alla vägar ligga härunder, men ha olika presentationer i kartan. Hämta rådata från databasen Dra in skiktet VL i kartan för att få in det i ArcGIS. Rådata hämtas och presentationen blir slumpmässig. 10

12 Ändra presentation på lager Det är enkelt att ändra presentation på ett lager. 1. Högerklicka på lagret i teckenförklaringen och välj Egenskaper. Välj fliken Symbologi. Du kan också dubbelklicka direkt på lagret i teckenförklaringen och komma direkt till fönstret Egenskaper. 2. Klicka på linjen och sätt önskad presentation. Välj Verkställ eller OK. Presentationen slår igenom. Presentationen på vägar vill man dock ska vara olika utifrån vägtypen. Man kan skapa presentation utifrån olika egenskaper. 11

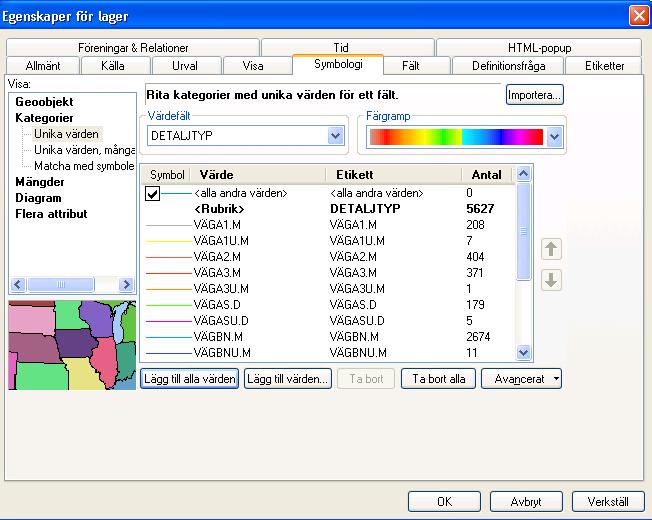

13 För att ändra presentation utifrån egenskap: 1. Gå in på Egenskaper/ fliken Symbologi/ välj Kategorier och markera unika värden. 2. Kontrollera att värdefältet är DETALJTYP. Klicka på knappen Lägg till alla värden Nu hämtas alla aktuella vägtyper och man kan själv ändra presentation efter önskemål 3. Ändra gärna texten under Detaljtyp för bättre visning i innehållsförteckningen Text som visas i innehållsförteckningen Presentationsfiler När man skapat en presentation så som man vill ha den kan man spara denna som en LYR-fil En LYR-fil är en presentationsfil. Fördelen med denna är att den går att maila utanför organisationen för att andra ska kunna ta del av vår presentation Utanför organisationen behöver dock konsult ändra på datakällan i LYR-filen Går att maila internt (gör även kartdokument) och standard-lyrfiler finns tillgängliga så att man kan skapa sitt eget kartdokument 12

14 Skapa en presentationsfil För att skapa en LYR-fil: 1. Högerklicka på lagret och välj Spara som lagerfil 2. Välj var filen ska sparas Man kan skapa lagerfiler för många skikt samtidigt. Dessa måste då ligga i samma grupplager. Grupplager skapar man genom att högerklicka överst på rubriken (ev. Lager) och välja Skapa grupplager. Markera och dra in lagren under grupplagret. Hämta befintliga LYR-filer Du kan hämta befintliga LYR-filer på alla kommunerna. De finns på följande platser: Lysekil/ Munkedal: \\kssys249\arcgisdata\presentationsfiler_lyr Strömstad: \\sdsrv106\arcgisdata\presentationsfiler_lyr Tanum: \\columbus\arcgisdata\presentationsfiler_lyr För att lägga till en LYR-fil- klicka på,, Lägg till data. Gå till sökvägen ovan (första gången måste du klicka på, Anslut till mapp ) för att nå LYR-filerna. 13

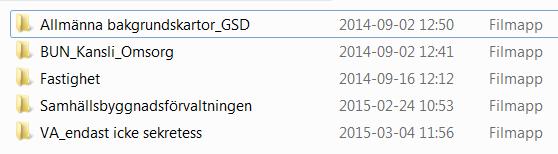

15 Välj önskad LYR-fil i mapparna: Fastighetskartorna finns under Allmänna bakgrundskartor_gsd. OBS! För att öppna ett kartdokument använder man den vanliga Öppna - knappen,, inte Lägg till data,. I Lägg till data kan man bara öppna LYR-filer, Shape-filer, eller lager från databasen. Spara ett kartdokument I befintligt kartfönster kan man nu ev. komplettera med andra lager- antingen genom att hämta in fler LYR-filer eller genom att använda befintliga databasanslutningar Man kan hämta data både genom att välja Lägg till data (rekommenderas) eller genom att gå via ArcCatalog-fliken. Observera dock att i ArcCatalog-fliken kan man bara hämta ett lager i taget. För att spara öppnade lager som ett kartdokument- välj Arkiv / Spara som. Spara på önskad plats. 14

16 Övningsuppgifter: Databasanslutningar, presentation och kartdokument 1. Vad är ett geoobjektsdataset? 2. Vad är en geoobjektsklass? 3. Skapa en ny anslutning till databasen sde_externa. Användarnamn och lösenord är titta/ titta. Hämta ett lager från geoobjektsset, Lansstyrelsen, och sätt önskad presentation på detta. 15

17 Teckenförklaring, verktygsfält och menyer 16

18 Teckenförklaring/ Innehållsförteckning Teckenförklaringen/ innehållsförteckningen visas till vänster i kartfönstret. Skulle den inte finnas där kan man klicka på -knappen i verktygsfältet. Utritningsordningen är uppifrån och ner. För att tända och släcka lager bocka i och ur bocken framför önskat lager eller grupplager För att flytta lager upp eller ner- drag och släpp på önskad plats (du måste vara i läget för ritordning för att detta ska fungera- inte i läget för Visa enligt källa ) Om rutan är gråmarkerad visas inte lagret i denna zoomnivå Kontrollera zoomnivå på ett gråmarkerat lager genom att högerklicka på det och välja Egenskaper - fliken Allmänt. För att tända/ släcka alla lager på en gång håll ner CTRL-knappen och bocka i eller ut ett lager För att expandera/ kollapsa (visa eller ta bort symbologin) på alla lager håll ner CTRL-knappen och klicka på + eller tecknet. 17

19 Grupplager Ett grupplager är till för att organisera andra lager. Man kan t.ex. ha ett grupplager för fastighetskarta eller Länsstyrelsen. Därunder kan man samla aktuella lager. Grupplager För att skapa ett grupplager- högerklicka på översta mappen i innehållsförteckningen, normalt står det Lager, och välj Skapa grupplager : 18

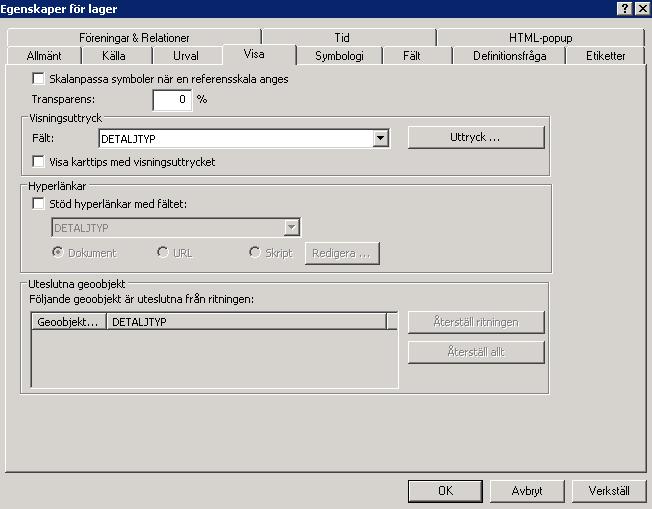

20 Transparens, karttips och hyperlänkar Man kan göra olika inställningar på lager för att framhäva olika saker på ett lager. Högerklicka på ett lager och välj Egenskaper - fliken Visa : 1. Med transparens kan man ändra en heltäckande färg så att den går att se igenom. 2. Karttips- tooltip i kartan. Håll pekaren över för att få upp informationstext i kartan 3. Hyperlänkar kan man använda om man har ett attributfält som innehåller hyperlänk. Ange vilket attribut som ska vara hyperlänk så blir den klickbar i kartan 19

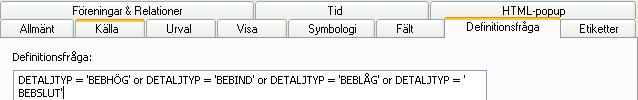

21 Definitionsfråga och etiketter Andra egenskaper man kan sätta på ett objekt är definitionsfrågor och etiketter. Definitionsfrågor kan vara användbara för att separera olika objekt som ligger i samma lager, men som skiljs åt med attribut. Ibland vill man t.ex. ha möjlighet att släcka eller tända objekt som ligger i samma lager. Detta kan gälla om man ex. vill slå på och av olika typer av planer. Man kan dra in samma lager flera gånger i kartan och sätta olika definitionsfrågor. Slutresultatet är att man får intrycket i innehållsförteckningen av att det finns flera lager, med möjlighet att slå på och av varje för sig, fast det i praktiken är samma lager som är satt olika definitionsfrågor på. Etiketter är ett bättre alternativ än att sätta texter i kartan. Etiketter är flexibla och baseras på attribut, vilket gör att om man ändrar attributet ändras även etiketten. Om man tar bort objektet försvinner även etiketten. Högerklicka på ett lager och välj Egenskaper - fliken Definitionsfråga : Om man bara vill visa vissa objekt i ett lager kan man göra en definitionsfråga, t.ex. endast visa bebyggelseytor i markanvändningsskiktet 20

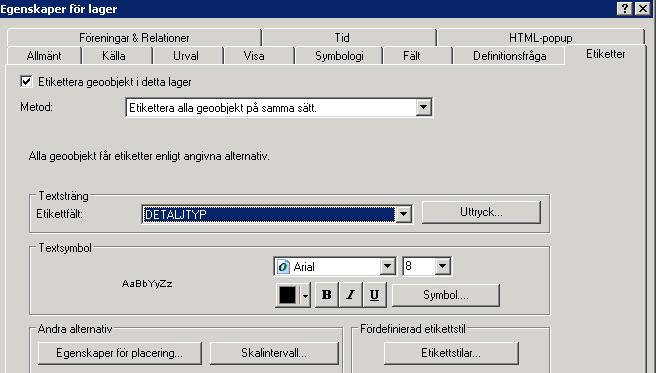

22 Fliken Etiketter : Om man vill få ut etiketter i kartan (texter) baserade på ett attribut. Går att ange skalintervall för dessa. Attributtabell I attributtabellen ser man alla objekt och deras attribut/ egenskaper. För att öppna en attributtabell: 1. Högerklicka på lagret 2. Välj Öppna attributtabell (det går även att hålla ner CTRLknappen och dubbelklicka på lagret) Fälten Shape-area och Shape-length är standardfält som automatiskt förändras om objektet förändras geografiskt 21

23 Verktygsfältet Verktyg Verktygsfältet Verktyg innehåller många grundfunktioner: Placering av verktygsfält Verktygsfält går att placera var man vill i fönstret. Dra verktygsfältet till önskad plats. De kan vara: Dockade- på sidorna eller i övre/ undre listen Flytande- var som helst i kartfönstret Flikar, ex. ArcCatalog-fliken går att välja att ha öppen hela tiden eller att den ska döljas med hjälp av häftstiftet Dölj;, Behåll öppen; 22

24 Zooma och panorera Zooma in och ut genom att klicka i kartan eller rita en ruta. Använd även mushjulet för att zooma in och ut. Återgå till tidigare vy genom att använda Backa Panorera genom att använda handen eller genom att hålla ner mushjulet och dra i kartan. Går även att trycka ner knapparna zxc och dra i kartan. Det går att zooma till ett lager i kartan- högerklicka i teckenförklaringen på önskat lager och välj Zooma till lager. Det finns även ett alternativ att Zooma till lager och gör synligt. Detta används när ett lager är inte syns p.g.a. att det är utanför zoomintervall. Att selektera/ välja objekt i kartan Man kan selektera objekt för att göra analyser av markerade objekt. 1. Selektera ett antal objekt i kartan genom att välja med en polygon. 23

25 2. Kontrollera vilka objekt som är valda med knappen i teckenförklaringen 3. Om man bara vill selektera objekt ur ett lager; högerklicka på lagret- Urval / Se kapitel senare om Urval för fördjupning Att avselektera objekt För att avmarkera selekterade objekt, välj. Observera att inget automatiskt blir avselekterat, utan man måste använda sig utav denna knapp. Om man gjort ett enda lager valbart och vill att alla lager ska bli valbara igen: 1. Välj fliken Visa enligt urval i teckenförklaringen 2. Klicka på knappen för valbarhet och håll samtidigt ner Ctrl-knappen så att alla lager blir valbara. Alla lager ska få en turkos markering 24

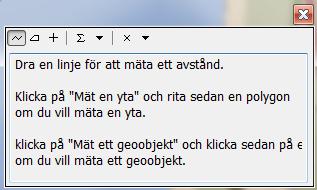

26 Mätverktyget Mät avstånd - För att få en exakt längd kan man använda snappningsfunktioner (s 52). Dubbelklicka för att avsluta mätning och avståndet visas. Det går att ändra mätenhet genom att välja nedåtpilen Byt enhet. 25

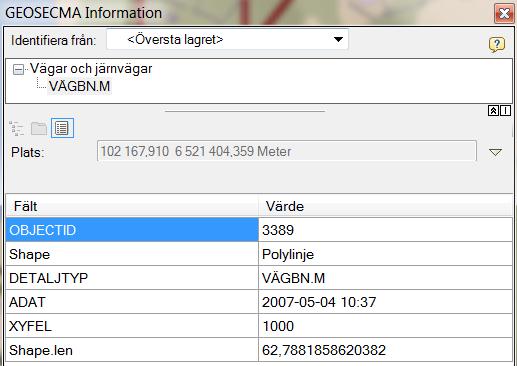

27 GEOSECMA verktygsfält Det går att anpassa vad som visas i verktygsfältet genom att klicka på nedåtpilen längst till vänster - knappen visar alla tillgängliga moduler från Geosecma, ex. Ledning VA, Primärkarta eller Datautbyte. Välj vilken modul du vill arbeta med. När man valt önskad modul kan man rita objekt som hör till just den modulen, ex. dagvattenledning, detaljplaner, primärkarta Identifiera på två sätt Identifiera- knappen finns i två verktygsfält; Verktyg och Geosecmas verktygsfält. Om man vill identifiera vanliga objekt, d.v.s ej modulbundna objekt, är det ingen skillnad på visningen mellan de olika Identifiera. Klassisk vy visas. För Geosecma- objekt (modulbundna objekt som ex. VA-, primärkarta- och planobjekt) kan man i Geosecmas identifiera få visning på Geosecmas informationslayouter (d.v.s. träd- och flikmenyn) Zooma in på önskad plats och testa de olika identifiera på olika objekt Det går att välja vilka lager som ska identifieras. Väljer man ex. Alla får man en lista på alla lager man klickat på. 26

28 Sök För att ex. kunna söka på en adress använder man Geosecmas sökverktyg. 1. Öppna en sökning genom att klicka på Sök i GEOSECMA verktygsfält 2. Välj Sök fastighet med ytor i rullistan 3. Ange fastighetsbeteckning, adress eller efternamn och välj Sök 4. Håll pekaren på resultatraden så får du möjlighet att välja att Resultatet ska blinka i kartan, Panorera till resultatet eller Zooma till resultatet 27

29 Övningsuppgifter: Teckenförklaring, verktygsfält och menyer 1. Öppna attributtabellen för något av dina lager i kartan. Ta reda på vilket attribut som är lämpligt att sätta etikett på. 2. Sätt transparens till ex. 30% på önskat lager. 3. Sök till valfri adress i kartan och zooma till denna. Använd identifiera-knappen på fastigheten. 28

30 Urval 29

31 Urval baserat på attribut eller läge Ett urval kan göras antingen med hjälp av en selektering i kartan, utifrån ett läge eller ett attribut Under menyn Urval finns valen Välj med attribut / Välj med läge : Välj med attribut: Möjligt att söka ut objekt utifrån önskat attribut Välj med läge: Möjligt att välja objekt som ex. ligger inom en annan yta Resultatet kan sparas som ett nytt lager För att avmarkera dina valda objekt, se Att avselektera objekt. Välj med attribut Om man vill söka ut ett objekt utifrån ett attribut gör man på följande sätt: 1. För att ex. söka ut alla skogsområden från markytor. Välj Urval/ Välj med attribut 30

32 2. Välj aktuellt lager och klicka på de olika metod- knapparna för att göra ett sökurval Tips! Välj Hämta unika värden för att hämta upp alla tillgängliga val för ett attribut. 3. Verkställ eller OK- skogsområden visas i kartan 4. För att se valda ytor i attributtabellen- högerklicka på lagret Markytor och välj Öppna attributtabell. För att endast se valda ytor- klicka på -knappen För att avmarkera dina valda objekt, se Att avselektera objekt. Spara urval För att skapa ett nytt lager i kartdokumentet utifrån valt urval: 1. Högerklicka på Markytor 31

33 2. Välj Urval / Skapa lager från valda goeoobjekt. Ett nytt lager läggs till i kartan som du kan byta namn på till Skogsytor Det går även att exportera lager: 1. Högerklicka på Markytor 2. Välj Data / Exportera data 3. Se till att Valda geoobjekt är valt OBS! Du sparar till en shape-fil- inte till databasen Välj med läge Testa att söka ut alla fastigheter som ligger ex. inom kulturreservat: 1. Skapa först en ny databasanslutning till sde_externa. Anslut med användare och lösenord titta. 2. Öppna Kulturreservat, kul_res_riket. 3. Välj Välj med läge under Urval 4. Markera det du vill söka ut, mållager, ex. Fastigheter och samfälligheter 5. Ange Källager - det du vill leta inom, ex. Kulturreservat 32

34 6. Välj Geografisk urvalsmetod 7. OK eller Verkställ. Fastigheterna blir markerade i kartan 8. Visa och spara på samma sätt som vid urval med attribut För att avmarkera dina valda objekt, se Att avselektera objekt. 33

35 Övningsuppgifter: Urval 1. Gör ett urval av alla Klass 1 vägar. Lägg till dessa i kartan. 2. Sätt önskad presentation på dessa och ändra namnet på dem i innehållsförteckningen till Klass 1 vägar. 3. Sätt lämplig presentation på lagret. 4. Spara lagret som en shape-fil (shp) på skrivbordet. 5. Spara tillhörande presentationsfil (lyr) på skrivbordet. 34

36 Layout och utskrift 35

37 Layoutvy I normalläget arbetar man i en s.k. datavy, men för utskrift/ ritning arbetar man i en layoutvy Man kan skapa färdiga mallar med ex. kommunlogga och liknande Texterna i innehållsförteckningen är de som visas i teckenförklaringen Layoutvy finns under Visa / Layoutvy Det är viktigt att kontrollera skrivarinställningen- den styr storleken på layouten Skalan på utskriften styr man i layoutvyn- man kan både zooma och panorera i denna Om du snabbt vill växla mellan datavy- layoutvy finns snabbknappar i nedre vänstra kartfönstret 36

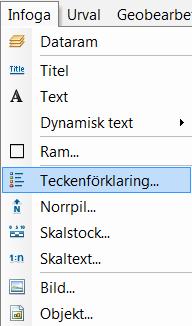

38 Att lägga till en teckenförklaring 1. Välj Infoga / Teckenförklaring 2. Välj vilka lager som ska ingå i teckenförklaringen och i vilken ordning de ska stå 3. I följande steg kan man ange ev. namn på teckenförklaringen, ram, bakgrund och stil på rubriker 4. Man kan förhandsgranska resultatet, så att man kan se teckenförklaringen i kartan 5. OK när man är nöjd 6. Dubbelklicka för att redigera i teckenförklaringen Det går att detaljstyra sin teckenförklaring genom att högerklicka på den och välja Konvertera till grafik / Dela upp 37

39 Att lägga till en skalstock För att infoga en skalstock 1. Välj Infoga / Skalstock 2. Välj önskad skalstock 3. Ändra ev. Egenskaper om man vill ha skalstreck på andra avstånd 4. OK 5. Dubbelklicka om du t.ex. behöver ändra från miles till meter - då kommer du till ett egenskapsfönster Vill du använda ett rutnät i layouten? Gå in under Visa och Egenskaper för dataram - Välj fliken Rutnät. 38

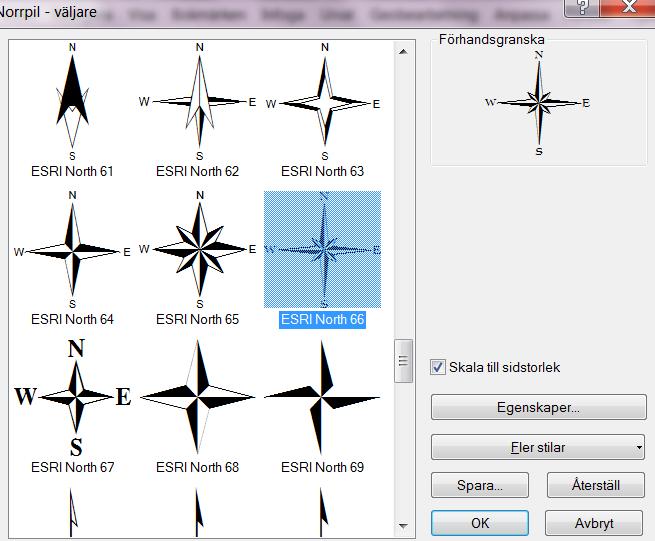

40 Att lägga till en skalstock För att lägga till norrpil: 1. Välj Infoga / Norrpil 2. Välj önskad skalstock 3. OK 39

41 Att lägga till rubriker och övriga texter För att lägga till text i kartan krävs ett ritverktyg. 1. Högerklicka i listen överst och välj verktygsfältet Rita. Det kan vara praktiskt att docka detta längst ner i kartfönstret 2. Ange färg och storlek på texten och klicka på -knappen för att få möjlighet att skriva text i kartan 3. För att redigera texten- dubbelklicka på den. Välj Ändra symbol för att ändra utseende 4. För att få halo -text: Dubbelklicka på texten- Ändra symbol- Redigera symbol. Välj fliken Mask och Halo Spara layout som en ritningsmall När du skapat en layoutmall som du vill kunna använda för fler kartor sparar du denna som ett kartdokument, MXD-fil. Det spelar ingen roll om denna redan innehåller en karta. 1. För att använda en befintlig layoutmall- gå till layoutvyn och i verktygsraden för layout välj Byta layout. 2. Bekräfta i nästa läge att du vill byta layout. Skalstock och teckenförklaring anpassas till den nya kartan 40

42 Övningsuppgifter: Layout och utskrift 1. Skapa en ny layoutvy i A3- liggande, skala 1: Lägg till rubrik, innehållsförteckning, skalstock och norrpil 41

43 Rita och redigera 42

44 Skapa lager i databasen För att rita in objekt i databasen kan man skapa en ny geoobjektklass att rita i, vilket vi nu ska göra. För att ansluta till testdatabasen: 1. Lägg till Geografisk databasanslutning. Använd Catalog fliken i ArcGis. 2. Instans: skiljer mellan kommunerna Munkedal/ Lysekil: kssys245 Strömstad: sdsrv106 Tanum: dobby-columbus 3. Databasnamn: sde_test 4. Användarnamn/ Lösenord: test 5. Ändra namnet på anslutningen till sde_test@test. Håll dig gärna till mallen för att ange anslutningsnamn d.v.s namn på databasen användare för databasanslutning. Om du har redigeringsbehörighet i en databas väljer du istället Operativsystemautentiering så använder den dina inloggningsuppgifter 43

45 Skapa geoobjektdataset Geoobjektdatasetet används för att organisera data och att göra det enklare att hitta om man har många geoobjektklasser. Man kan jämföra med en dokumentmapp. Generellt är det bästa om administratörerna skapar de geodataobjektsset eller geoobjektsklasser, som användaren har behov av. 1. Högerklicka på databasen och välj Nytt / Geodataset 2. Ange namn 3. Välj koordinatsystem SWEREF

46 4. Om man inte ska ha z-värden kan man hoppa över vertikalt koordinatsystem annars anger man aktuellt 5. I sista steget anger man toleranser- kan normalt använda standard 45

47 Skapa geoobjektklass Geoobjektklassen är den nivån man ritar i. Generellt är det bästa om administratörerna skapar de geodataobjektsset eller geoobjektsklasser, som användaren har behov av. För att skapa geoobjektsklass: 1. Högerklicka på det nyss skapade geoobjektsetet. Välj Nytt / Geoobjektklass 2. Ange önskat namn- lämpligen vad du ska rita- i fönstret som visas. Undvik äåö på Namn, men du får gärna använda det på Alias. 3. Ange typ av objekt; linje, yta eller punkt. Skapa i detta läge en polygon. 46

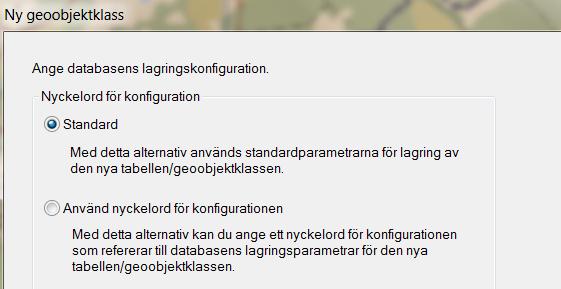

48 4. I nästa steg låter man Standard kvarstå I sista steget; lägg till ev. attribut som ska ingå i objektet. Kom ihåg att ange vilken datatyp som gäller, d.v.s. ska man mata in ex. text eller heltal i fältet? Kort heltal är ett tal mellan ca och Om man ska göra ett kommentarsfält måste man ändra antalet tecken från 50 (standard) till max 254 tecken. Detta görs i rutan under attributlistan. Versionshantera lagret För att kunna rita i en nyskapad Geoobjektklass måste denna versionshanteras. Versionshantering innebär att man kan gå tillbaka till tidigare versioner för att återställa data om så skulle behövas. Annars kan man alltså inte ångra data. Versionshantering krävs inte om man bara ska importera/ exportera data från lagret 1. Högerklicka på Geoobjektsetet- välj Hantera / Registrera som versionshanterad. Alla Geoobjektklasser under setet blir 47

49 nu versionshanterade- skapar man nya geoobjektsklasser måste man göra detta på nytt. 48

50 Presentation på nytt lager Det nyskapade lagret läggs automatiskt till i kartan 1. Ändra presentationen på lagret så att önskat utseende uppnås. Gör ytan helfärgad så ska den i ett senare läge ändras till transparent Rita i lagret 1. Starta en redigeringssession genom att klicka på knappen Börja/ Sluta redigera på GEOSECMA verktygsfält,. 49

51 2. Ange vilket lager du vill redigera- leta rätt på ditt nyskapade skikt- OK. Redigera-verktyg visas. 3. På höger sida visas en geoobjektmall som anpassats till din presentation. Denna kan du använda i fortsättningen och det gör det enkelt att hoppa mellan olika objekt som skapats. Saknas Skapa geoobjekt i fönstret kan du behöva lägga till denna. Detta gör du i Redigerare-menyn längst till höger 4. Klicka på mallen till höger för att börja rita. 5. Det kan vara idé att ta upp verktygsfältet för snappning om man vill följa befintliga objekt. 50

52 6. Testa att rita ett objekt- dubbelklicka för att slutföra. Tips! Är redigeraverktyget i vägen när du ritar? Klicka på tabb-knappen, så flyttar det sig 7. För att ångra den senaste noden du ritat, tryck ner Ctrl+Z på tangentbordet eller backa med -knappen i verktygsraden. Ändra attribut 1. För att ändra attribut: Klicka på Attributfältet i Redigeraverktygsfält,. OBS! Objektet måste vara selekterat. 2. Ändra attribut till höger i kartfönstret 51

53 3. Stäng fönstret Attribut genom att klicka på krysset till höger 4. För att ändra attribut på många objekt- markera dem med selekteringsverktyget. Välj Attribut-knappen och stå överst för att ändra attribut på alla markerade Tips! Jämför med fältkalkylatorn. Gör lagret transparent Ändra lagret så att det blir transparent. Då har man möjlighet att se fastighetskartan igenom lagret: 1. Högerklicka på lagret i teckenförklaringen 2. Egenskaper / fliken Visa 3. Testa olika transparensnivåer för att se resultatet i kartan 52

54 Verktygsfältet Snappning Verktygsfältet kan användas vid exempelvis mätning eller när man digitaliserar för att få ett exakt mått/ läge. 1. Slå på Snappning genom att högerklicka i den övre listen och välja Snappning 2. Testa de olika snappfunktionerna tillsammans med mätknappen 3. Det finns även en funktion för att endast snappa till önskade lager- Lagersnappning Snappa till punkt Snappa till slutpunkt Lagersnappning Snappa till brytpunkt Snappa till allt Snappa till subtyp Tips! För att tillfälligt undertrycka snappningsinställningar- håll ner mellanslagstangenten 53

55 Lagersnappning Det kan vara bra att ställa in att man ex. bara vill snappa mot en fastighetsgräns eller en vattenservis. Klicka på aktivera lagersnappning. -knappen för att Ännu har inget lager angetts så nu snappar man inte mot något För att ange lager: 1. Gå in på menyn Snappning och välj GEOSECMA snappningsalternativ 2. En lista visas med alla lager; bocka i ex. vägar (OBS! Glöm inte att även bocka i grupplagret, Fastighetskartan) 3. Testa att mäta/rita mot en väg 54

56 Vallista- värdemängder En värdemängd är en lista med värden som kan knytas till ett eller flera attribut- i praktiken en rullista med val. För att skapa en värdemängd: 1. Högerklicka på aktuell databas i Catalog-fliken och välj Egenskaper 2. Klicka på fliken Värdemängder 3. Ange önskat namn och beskrivning 4. Ange fälttyp (OBS! Ska vara samma som attributets typ, t.ex. text, heltal). Samma under både Kod och Beskrivning rekommenderas 55

57 Nu finns en värdemängd- vallista i databasen, men den är inte knuten till någon geoobjektklass och attribut För att koppla till en geoobjektklass: 1. Högerklicka på geoobjektklassen i Catalog-fliken 2. Välj Egenskaper 3. Gå till fliken Fält 4. Markera aktuellt attribut och under fältegenskaper Värdemängd väljer man aktuell värdemängd-vallista. 5. Testa att vallistan fungerar genom att förändra attributet med hjälp av Attribut -knappen. En vallista ska visas. 56

58 Massuppdatering av attribut Fältkalkylator För att göra massuppdatering av attribut kan man använda funktionen Fältkalkylator. 1. Öppna attributtabellen för geoobjektklassen 2. Markera de rader som ska ändras (klicka på vänsterkanten av raden) 3. Högerklicka i kolumnrubriken för det attribut som ska ändras och välj Fältkalkylator 4. I fältkalkylatorfältet: Fyll i värdet från domänkoden med dubbla citattecken kring, t.ex. NEJ. OBS! Uppdaterar du ett numeriskt fält ska du inte använda citattecken, ex

59 Geoobjektmallar När man valt att börja redigera ett objekt skapades automatiskt en geoobjektmall, men det går att skapa även manuellt. En geoobjektmall innehåller objekttyp, presentation, attribut och förvalt konstruktionsverktyg. Det är möjligt att filtrera mallar om man har många. Man ger då en etikett för att enklare kunna filtrera ut dem. Redigera mall I detta avsnitt ska förinställda attributvärden läggas till i geoobjektmallen, så att dessa slipper redigeras varje gång. 1. Högerklicka på mallen till höger- välj Egenskaper 2. Ändra på namnet till mallen, så att det säger vilket attribut som gäller 3. Ange beskrivning och ev. annat standardverktyg för att rita 4. Fyll i önskat attributvärde 5. OK 58

60 Skapa ny mall 1. Högerklicka på den befintliga mallen och välj Kopiera 2. Högerklicka på kopian och välj Egenskaper 3. Ändra informationen så att det passar för ett annat attributvärde och välj OK 59

61 Ritverktyg Ritverkygen finns under verktygsfältet Redigerare. Testa att rita några olika polygoner och använd olika verktyg- det går bra att byta verktyg under en ritsession: Spåra- gör att man kan följa befintliga gränser i kartan Bågslutspunktssegement- det går att klicka för storlek på radie eller att klicka på r, för att ange radie exakt- därefter Enter Bezier-kurvsegment- ett annat verktyg för att skapa bågar För att avsluta skiss; dubbelklicka eller välj F2 För att kunna snappa mot befintlig skiss bocka i Snappa till skiss i verktygsraden Snappning. För att återgå till normalt ritningsläge- klicka på i Redigerare-fönstret 60

62 Avancerad redigering Vill man ha tillgång till fler ritverktyg finns det ett annat verktygsfält, Avancerad redigering. 1. Slå på verktygsfältet genom att högerklicka i listen och välja Avancerad redigering Man får ex. tillgång till Avrundningsverktyg och Kopiering av geoobjekt Andra konstruktionsverktyg Testa olika konstruktionsverktyg- dessa finns längst ner i mallfönstret. Frihand innebär att objekt ritas utefter hur pekaren förs. 61

63 Det går bra att ange längd- bredd på rektangel eller radie på cirkel, ellips (högerklicksmeny) I X, Y-läget anger man inmätta koordinater. Tips! Ange längd; Ctrl-L Offset; O Radie; R Ritfunktioner mot andra objekt När man ritar kan man välja att t.ex. att följa en annan linje parallellt eller rita vinkelrät emot När man ritar högerklickar man mot linje man ex. vill rita parallellt emot Testa funktioner mot andra objekt. Man ritar parallellt längs med punkten där man senast klickat 62

64 Skiss Innan man sparat till databasen så är det möjligt att ångra gjort- detta läge kallas skiss. vad man Välj Spara redigeringar, redigera,, i GEOSECMA verktygsfält. Välj Sluta, för att sluta redigeringssessionen. När man sparat kan man inte längre ångra med hjälp av Ångra-knappen Naturligtvis kan man gå in och ändra direkt i databasen efter att man sparat. Etiketter Ett sätt att få ut attributtexter i kartan är att sätta Etiketter på objekt Sätt etiketter genom att: 2. Högerklicka på lagret i teckenförklaringen- välj Egenskaper 3. Välj fliken Etiketter 4. Bocka i Etikettera geoobjekt 5. Ange vilket attribut som etiketter ska sättas på 6. OK- Etiketter visas i kartan 63

65 Karttexter När man skapar en geoobjektklass för karttexter får man möjlighet att välja om man ska koppla texten till något annat objekt (t.ex. en yta). Koppla den till geoobjektklassen ytan som gjorts tidigare Man får ange referensskala- d.v.s. den skala som texten optimalt presenteras på. Zoomar man in blir texten större och zoomar man ut blir den mindre. I nästa steg anger man textstorlek och ev. skalintervall Behåll i övrigt standardinställningar 64

66 Skapa ny mall för text Innan man kan skriva text i sitt nya lager ska detta versionshanteras och en ny mall måste skapas För att skapa ny mall: 1. Om ingen redigera-session är igång- Välj Börja redigera 2. Klicka på Hantera mallar 3. Välj textlagret i fönstret som visas 4. Välj Ny mall och Slutför 5. En ny textmall har skapats 65

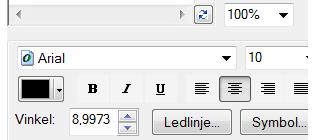

67 Skriva text i kartan 1. Välj geoobjektmallen för text som just skapats och skriv in önskad text 2. Klicka på önskad plats för att placera texten. OBS! Konstruktionsverktyget styr textens placering. Se längst ner i mallfönstret för att se gällande konstruktionsverktyg. 3. I nästa steg anger man rotation på texten 4. Det är möjligt att ändra enskilda texters storlek genom att öppna attributfönstret för dessa och ändra symbologi- Verkställ. 66

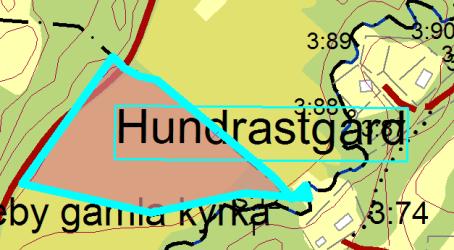

68 5. Man kan koppla ihop texten med rätt objekt Markera objektet och texten tillsammans Klicka på Attribut-knappen Klicka ända ner till nivån som visas till höger och välj Lägg till vald (om man inte länkat när man skapat lagret går det ej att välja detta alternativ) Flyttar man nu ytan följer texten med Redigera brytpunkter När man vill redigera brytpunkter på ett objekt finns en funktion för detta i det vanliga Redigera -verktygsfältet: När man klickar på denna öppnas ett nytt verktygsfält för att redigera brytpunkter. OBS! Ett objekt måste vara selekterat. I standardläge är det bara att klicka på önskad brytpunkt och flytta på denna till ny plats. 67

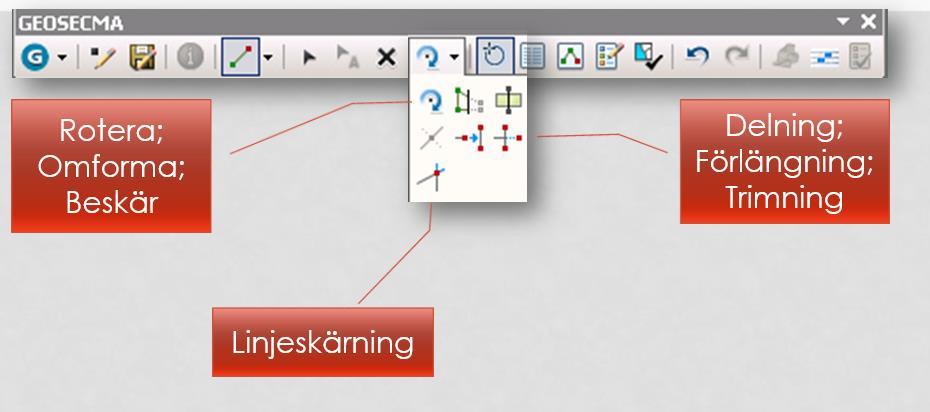

69 Redigera objekt I GEOSECMA verktygsfält finns redigeringsmöjligheter. För att ta bort ett objekt/ flera objekt- markera och välj Delete -knappen. Nedan är några exempel på redigeringsmöjligheter: Exempel på redigeringsfunktioner: Beskär polygoner: Rita en linje genom polygonen där den ska delas- Tips! För att dela en polygon på mitten-kombinera med skissverktyget Mittpunkt (rita längs med varje sida av polygonen för att sätta ut mittpunkten). Finns i Redigera-menyn om man ersätter Spåra. Trimverktyget: Kan användas t.ex. för att ta bort höjdkurvor som går igenom hus (OBS! Hus måste vara slutna objekt). 1. Markera byggnad där höjdkurva går igenom 2. Välj Trim-verktyget och klicka på höjdkurvan i byggnaden 3. Höjdkurvan trimmas 68

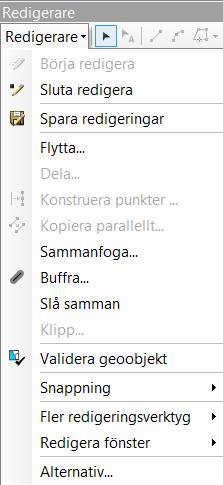

70 Fler redigeringsfunktioner I verktygsfältet Redigera finns fler redigeringsfunktioner Sammanfoga för att slå ihop flera objekt till ett- Håll ner Shifttangenten för att markera flera objekt samtidigt Dela för att dela objekt- här får man möjlighet att välja var delningen ska ske i meter, procent eller i lika antal delar till skillnad från den andra dela-funktionen Ännu fler redigeringsfunktioner finns under Fler redigeringsfunktioner 69

71 Övningsuppgifter: Rita och redigera 1. Skapa en ny geodataklass med valfri typ (polygon, linje, punkt). Simulera gärna det du själv ska rita på din arbetsplats. 2. Ange önskade attribut på lagret. Gör en värdemängd (vallista) för något attribut om du tror att det kan vara värdefullt på din arbetsplats. 3. Versionshantera lagret 4. Sätt önskad presentation 5. Gör två olika mallar, med olika inställningar på attributen. Du kan också sätta olika färger på dessa om du önskar. 6. Prova att använda olika redigeringsfunktioner, ex. Spåra. Använd gärna sådana verktyg som du tror du själv har nytta av. 7. Redigera dina ritade objekt genom att lägga till/ ta bort brytpunkter, eller slå ihop objekt 70

72 Importera och exportera 71

73 Importera/ Exportera till geoobjektklass Shape-format För att importera data till databasen är det enklast att använda sig utav Shape-filer. För att importera en Shape-fil: 1. Högerklicka på geoobjektsetet 2. Välj Importera / Geoobjektklass eller Geoobjektklass (flera). Man kan använda flera även om man bara importerar en. 3. Om man endast ska importera en fil väljer man in- och utdatanamn. 72

74 4. Väljer man flera filer väljer man alla filer och de får då samma namn som indatafilen. Alla attribut följer automatisk med till databasen. Export fungerar på liknande sätt 73

75 Importera/ Exportera till geoobjektklass DWG-DXF-format GEOSECMA Datautbyte ger möjlighet att importera/exportera PXY-filer, DWG/ DXF-filer. Aktivera Datautbyte under - knappen En meny längst till höger i verktygsfältet visas Välj ex. Exportera till DWG/DXF Titta på alternativen 74

76 Kontakt Maria Syrén GIS-samordnare för kommunerna Munkedal, Lysekil, Strömstad och Tanum Telefon:
