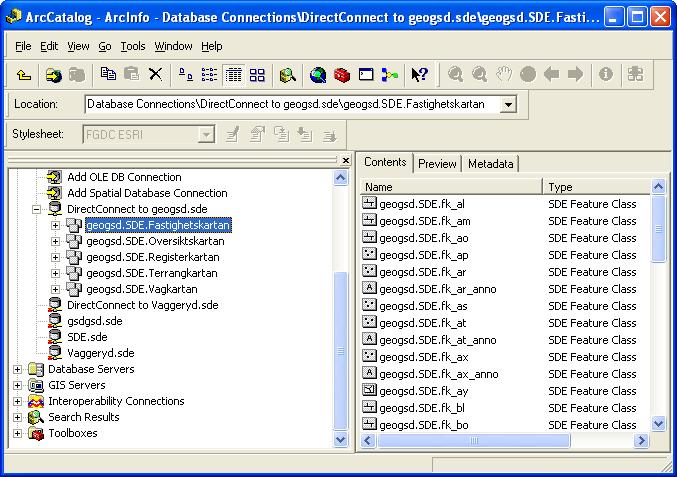

1 Produkt: GEOSECMA for ArcGIS Modul: Övrigt Skapad för Version: 10.0 Uppdaterad: GSD Datastruktur Det här dokumentet ger importinstruktioner och en rekommenderad struktur för Geografiska Sverige Data (GSD) i en SDE geodatabas som ska användas till GEOSECMA for ArcGIS samt uppdateringsrutiner för nya leveranser av GSD. En standard förenklar support och möjliggör enkel delning av kartdokument (mxd). Dokumentet avslutas med en beskrivning av hur man importerar rasterdata till SDE geodatabas. Innehåll GSD Datastruktur... 1 Uppdatering av sde_geogsd databasen... 4 Skapa och ladda Raster... 6 GSD Datastruktur Namn på dedikerad SDE databas för GSD produkter: geogsd Skapa ett feature dataset för varje GSD produkt. Namnsätt enligt bilden (inga åäö):

2 I ArcCatalog, byt namn på shapefilerna genom att ta bort kommunnamn/kommunkod/övrigtext och lägg till ett prefix. Prefixet på shapefilen reflekterar GSD produkten. o Registerkartan prefix: drk_ o Översiktskartan prefix: ok_ o Terrängkartan prefix: tk_ o Vägkartan prefix: vk_ För fastighetskartan anges inget prefix. Exempel på en shapefil till Översiktskartan: o al.shp görs om till ok_ al.shp Högerklicka på featuredatasetet och välj Import > Featureclass (multiple). Lägg till alla shapefiler som ingår i aktuell GSD produkt (förutom rutnät). Annotation görs i nästa steg. I leveransen av data till respektive GSD kartserie levereras även coverage annotation filer med texter. Coverage annotations går inte att direkt läsa in i en geodatabas. Dessa måste konverteras till feature set i databasen. Detta görs på följande sätt: I Toolboxes öppna Conversion Tools To Geodatabase verktyget Import Coverage Annotation.

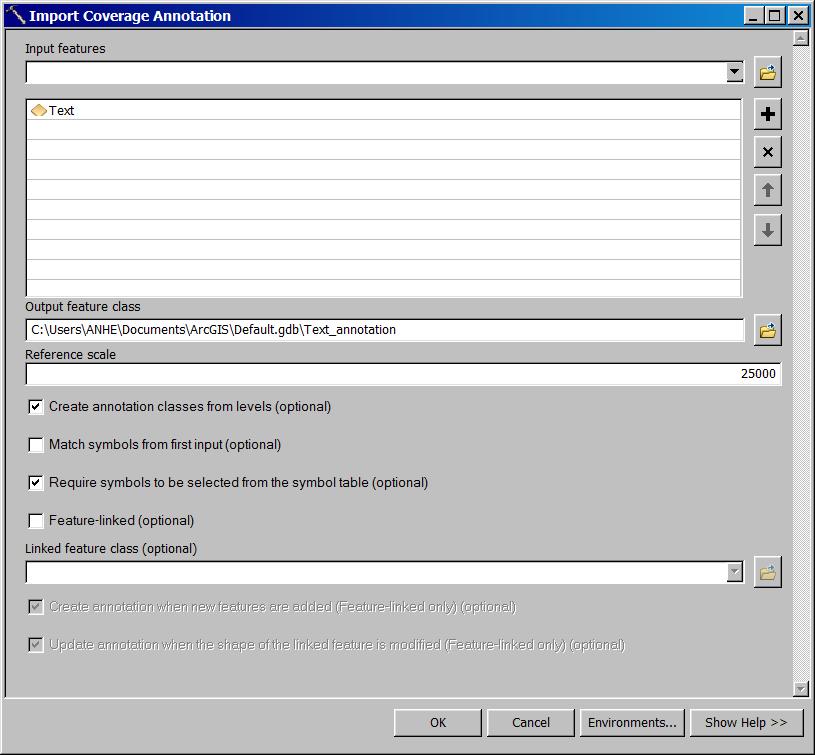

i. Ange coverage annotation att konvertera ii. SDE geodatabas att lagra den nya Annotationsklassen. Glöm inte ange prefix för respektive kartserie. iii.

3 i. Ange coverage annotation att konvertera ii. SDE geodatabas att lagra den nya Annotationsklassen. Glöm inte ange prefix för respektive kartserie. iii. Referensskala (se nedan för rekommendation av skala för de olika GSD kartserierna) iv. Se till att Create annotation classes from levels är för bockat v. Bocka för Require Symbols to be selected from symbol table vi. OK Referensskala för annotations i olika GSD produkter: Fastighetskartan 1: Terrängkartan 1: Vägkartan 1: Översiktskartan 1: Tätortskartan 1: OBS Vi rekommenderar inte att Fastighetskartan cachas under skala Använd istället primärkartan eller en dynamisk fastighetskarta. Slutresultat:

Med GEOSECMA for ArcGIS levereras kartmallar, mxd, för de olika GSD kartserierna. I kartmallen innehåller symbologi för Fastighetskartan, Terrängkartan, Vägkartan och Översiktskartan.

4 Med GEOSECMA for ArcGIS levereras kartmallar, mxd, för de olika GSD kartserierna. I kartmallen innehåller symbologi för Fastighetskartan, Terrängkartan, Vägkartan och Översiktskartan. I ArcMap öppna kartmallen ta bort de kartserier som inte ska användas. Koppla ihop rätt lager i kartdokumentet med rätt feature class i SDE geodatabasen. Se till att alla röda utropstecken försvinner. I vissa fall finns lager i kartdokumentet som inte är aktuella för kommunen, ta bort dessa lager i så fall. Spara kartdokumentet med nytt namn. Publicera kartdokumentet som en karttjänst Skapa en cache för karttjänsten, nedan finns rekommendation på lämpliga cacheintervall om man använder alla kartserierna. OBS Vi rekommenderar inte att Fastighetskartan cachas under skala Använd istället primärkartan eller en dynamisk fastighetskarta. Uppdatering av sde_geogsd databasen Stoppa karttjänster som innehåller information från fastighetskartan i ArcGIS Server Manager Öppna ArcCatalog och databaskopplingen till sde_gsd (eller sde_geogsd). Öppna geodatasetet Fastighetskartan. I följande steg kommer du att radera innehållet i detta geodataset och ersätta det med nytt. Det är dock viktigt att den nya informationen har samma namn som den tidigare för att länkarna ska fortsätta fungera i kartdokument m.m. Ett tips är därför att ta skärmdumpar där namnen syns innan du går vidare. Jämför namnen på geoobjektsklasserna och shapefilerna från leveransen. Om de inte överrensstämmer ändra namnen på shapefilerna till samma namn som i databasen (gäller inte geoobjektsklasser med text (annotation)). Namnen på shapefilerna ändras enklast i ArcCatalog. Ex: sde_geogsd.sde.al_sala i geodatabasen blir al_sala.shp för shape filen

5 Glöm inte att lägga till prefix för de kartserier som ska ha detta, se ovan. Radera hela innehållet i geodatasetet Fastighetskartan genom att markera alla geoobjekstklasser under Fastighetskartan, högerklicka och välj Ta bort. Högerklicka på geodatasetet Fastighetskartan och välj Importera > Geoobjektsklasser (flera). Leta upp katalogen med shapefilerna och lägg till dessa (annotation görs i nästa steg) Importera texter I Toolboxes öppna Conversion Tools To Geodatabase verktyget Import Coverage Annotation. vii. Ange coverage annotation att konvertera viii. SDE geodatabas att lagra den nya Annotationsklassen. Glöm inte prefix för respektive kartserie. ix. Referensskala (se nedan för rekommendation av skala för de olika GSD kartserierna) x. Se till att Create annotation classes from levels är för bockat xi. Bocka för Require Symbols to be selected from symbol table xii. OK Referensskala för annotations i olika GSD produkter: Fastighetskartan 1: Terrängkartan 1:25 000

6 Vägkartan 1: Översiktskartan 1: Tätortskartan 1: Kontrollera att kartdokumentet fortfarande länkar rätt (fastighetskartan.mxd och eventuella övriga kartdokument där information från fastighetskartan finns med). Se till att inga röda utropstecken finns i innehållsförteckningen och att karta och texter ser korrekta ut. Starta karttjänsterna i ArcGIS Server Manager igen. Om karttjänsterna är cachade så se till att skapa om cachen för karttjänsten. Skapa och ladda Raster I ArcCatalog, högerklicka på anslutningen till rastergeodatabasen. Välj nytt rasterdataset. Välj ett rasternamn (t.ex. orto2009 ) eftersom lagring sker i en SDE databas skall inget tillägg anges För Geografisk referens, klicka på knappen till höger om fältet. Klicka sedan på Välj... och välj sedan det korrekta koordinatsystemet. För SWEREF99 välj projected coordinate systems, sedan national grids, sedan Sweden och sedan SWEREF99_13_30.prj. Tryck sedan lägg till och sedan ok. Ange antal band detta är vanligtvis 3 om inte t.ex. ett fjärde infrarött band existerar. Detta kan undersökas genom att titta på egenskaperna i originalrastret. I ArcCatalog, expandera rasterdatabasen genom att klicka på plustecknet. Högerklicka sedan på det nyss skapade rasterdatasetet (i det här exemplet, GEOIMAGE.SDE.ORTO2009). Välj ladda ladda data. Navigera till mappen där rasterna är lagrade på filservern och lägg sedan till alla raster som skall ingå i mosaiken i geodatabasen. Klicka på Miljöer... och sedan på Inställningar för rasterlagring Ta bort markeringen för att bygga pyramider. Ta också bort markeringen för att skapa statistik. Klicka ok. Lämna resterande inställningar som de är. Klicka OK. Beroende på originalrasternas storlek och antal kan det ta lång tid att ladda (~5 10 min/gb) Stora laddningar rekommenderas att köras efter kontorstid, eventuellt över en helg. När laddningen är klar, högerklicka på rastret i ArcCatalog och välj att skapa pyramider. Detta kan också ta lång tid och görs med fördel efter kontorstid.
