1 `"% Stadsbyggnadskontoret on Inkom Reg Kontrollplan enligt PBL PBL kap. 9 9 Kv Ädelman Mindre 8 Styrmansgatan 3 Östermalm Stockholm Dnr , Kvalitetsansvarig enligt PBL Conny Molinder Stockholm Relation

2 ALLMÄNT 3 INLEDNING Facksakkunniga Projektörer Entreprenörer ( Kompletteras så snart upphandling skett) 5 BYGGHERRENS GRANSKNING AV HANDLINGAR OCH KONTROLL 6 PROJEKTERINGSKONTROLL. 6 ENTREPRENADKONTROLL Kontroll av materialleveranser på arbetsplatsen 6 ANMÄLNINGAR, BESIKTNINGAR OCH FUNKTIONSKONTROLLER 7 AVVIKELSEBEHANDLING 7 BESTYRKANDE AV KONTROLL 7

3 Allmänt Projektörer och entreprenörer skall verifiera skriftligt att granskningar, kontroller, provningar, mätningar och besiktningar utförs enligt beslutad kontrollplan enligt PBL. Den som verifierar svarar för kontrollens saklighet. Projektören skall kontrollera att arbetet utförs i enlighet med gällande normer. Entreprenören skall kontrollera att arbetet utförs i enlighet med, och uppfyller beskrivningar, ritningar och övriga handlingar. Inledning Projektbeskrivning Ombyggnad av råvind till nya bostadslägenheter inom Ädelman Mindre 8. Höjning av yttertaket. Detta gäller den lilla lägenheten beteckning lgh 12 som är del av bygg loven. Kontrollorganisation Byggherre ( B ) Kristofer Lundberg Surbrunnsgatan Stockholm Mob.tel Kontrollansavarig / Kvalitetsansvarig ( KA ) Conny Molinder Folkparken Handen Mob.tel

4 2.1. Facksakkunniga Skorstensfejarmästare för imkanal resp kanal från öppen spis / braskamin, taksäkerhet. Tillgänglighet (Sak) OVK Ljud Brand 2.2. Projektörer Arkitekt (A) Ulf Nelson Arkitekter AB Joakim Åberg Karlbergsvägen Stockholm Per Öberg Arkitktkontor Strandvägen Konstruktör (K) Konkret AB Bengt Lundblad VVS Metator VVS Konsult AB Joakim Lögdström EL Electro Engineering AB Andreas Karlsson Ljud Tunemalm Akustik Björn Tunemalm Nybohovsgränd Stockholm Brand. Brandkonsulten AB Jakob Hagman / Daniel Fridström Gävlegatan 12B Stockholm

5 Totalentreprenörer KLG Lundberggruppen AB Byggentreprenör Egen regi Rörentreprenör Pite Maskin Elentreprenör Egen regi Ventilationsentreprenör Egen regi Bo olund Glenn Kakelarbeten Egen regi Målningsarbeten Egen regi Plåt Björn Andersson Plåt Smide Mälarvarvet AB Golvbeläggning Egen regi Inredning Lappvattnet / Egen regi John Alven

6 Byggherrens granskning av handlingar och kontroll Utöver angivna kontrollpunkter skall respektive projektör och entreprenör utföra ordinarie grundkontroll enligt internt kontrollprogram. Beställarens kontroll av produktion kommer i huvudsak att omfattas av entreprenörers kontrollprogram. Kvalitetsansvarig utför stickprovskontroll. För produkter som är tillverkningskontrollerade skall bevis om tillverkningskontroll finnas. Projektet avslutas med slutbesiktning och funktionsprovning. Projekteringskontroll. Projektörer upprättar egna kontrollprogram för projektets genomförande, dessa kontrollprogram skall godkännas av kvalitetsansvarig. Kontrollpunkter redovisas i bilaga 1 och skall ses som tilläggskontroll utöver ordinarie grundkontroll enligt internt kontrollprogram. Kontroll skall ske mot gällande norm och föreskrifter Entreprenadkontroll. Entreprenörerna upprättar egna kontrollprogram för projektets genomförande, dessa kontrollprogram skall godkännas av kvalitetsansvarig. Kontrollpunkter redovisas i bilaga 2 och skall ses som tilläggskontroll utöver ordinarie grundkontroll enligt internt kontrollprogram. Kontroll skall ske mot Bygghandling och gällande föreskrifter Kontroll av materialleveranser på arbetsplatsen Ansvarig för mottagningskontrollen skall vara respektive entreprenör. Respektive entreprenör upprättar rutiner för mottagningskontroll.

7 Anmälningar, besiktningar och funktionskontroller Anmälningar, besiktningar och funktionskontroller som skall utföras finns förtecknade i kontrollplan, bilaga 1 och 2 Avvikelsebehandling Alla avvikelser dokumenteras och samlas i avvikelsepärm på arbetsplatsen Avvikelse som påverkar kontrollpunkt i kontrollplan skall noteras i egenkontroll, om avvikelse påverkar moment i kontrollplan enl. PBL skall Kvalitetsansvarig kontaktas. Bestyrkande av kontroll Projektörer och entreprenörer signerar kopia av kontrollplan samt interna egenkontrollistor som sammanställs och kontrolleras av kvalitetsansvarig. Kvalitetsansvarig signerar kontrollplan och redovisar till byggnadsnämnden när alla kontroller är verifierade, och egenkontroller godkända. Egenkontroller, granskning, provningar, mätningar och besiktningar är utförda enligt beslutad kontrollplan Kvalitetsansvarig enligt PBL Datum Conny Moli der

8 Projektering Bilaga 1 Nr Avser Anvisning Referens Anm.Datum / Si n Blovsansökan Banmälan / KA-anmälan Bsamråd B/KA B/KA 1.4 Kontroll efter samråd KA Protokoll 1.5 Arbetsmilb lan 2 Mark 3 Arkitekt 3.1 TillänIihet 3.2 Utformnin 3.3 E enkontroll 4 Konstruktör Utformning av takkonstruktion m.a.p: -Bärighet -Beständighet -Sättnin ar Dimensioneringskontroll, Stål och trä K K r/ 4.5 Fuktsäker konstruktion 4.6 Brandklass 4.7 E enkontroll 5 WS-Installationer 5.1 Värmeåtervinnin WS 5.2 Dimensionerande flöden WS 5.3 Ludnivå av installationer VVS 5.4 Ener iberäknin WS I

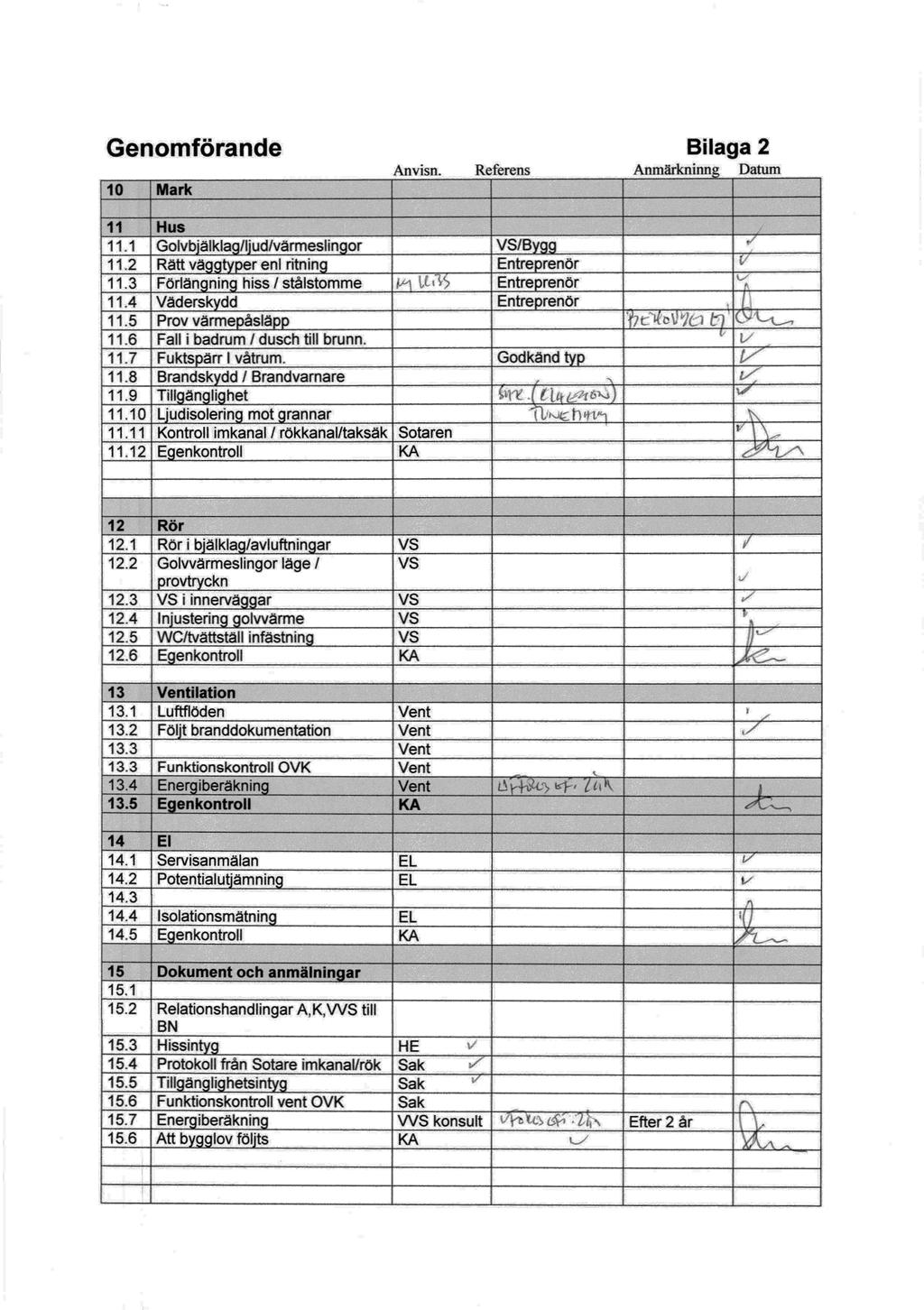

9 Genomförande Bilaga 2 Anvisn.Referens Anmärkninn Datum 10 Mark 11 Hus 11.1 Golvb.älkla gud/värmeslin orvs/b 11.2 Rätt väter enlritninentre renör 11.3 Förlän ninhiss / stålstommet-s5entre renör 11.4 Vädersk ddentre renör 11.5 Prov värme åslä 11eV ';( 11.6 Fall i badrum / dusch till brunn Fukts ärr I våtrum.godkänd lv 11.8 Brandsk dd / Brandvarnare 11.9 Till äniihet Lt L,», Ludisolerinmotrannarhol, Kontroll imkanal / rökkanal/taksäk Sotaren E enkontrollka 12 Rör 12.1 Rör i bälkla /avluftnin arvs 12.2 Golvvärmeslingor läge /VS rovtckn 12.3 VS i innerväarvs 12.4 I n'usterinolwärmevs 12.5 WC/tvättställ infästninvs 12.6 E enkontrollka 13 Ventilation 13.1 LuftflödenVent 13.2 Fölt branddokumentationvent 13.3 Vent 13.3 Funktionskontroll OVK Vent 13.4 Ener iberäkninvent 1.5. e1-, E enkontrollka 14 El 14.1 ServisanmälanEL 14.2 PotentialutämninEL IsolationsmätninEL ; 14.5 E enkontrollka 15 Dokument och anmälnin ar Relationshandlingar A,K,VVS till BN 15.3 HissintHE 15.4 Protokoll från Sotare imkanal/röksak 15.5 Till än Ii hetsinsak 15.6 Funktionskontroll vent OVKSak 15.7 Ener iberäkninws konsult 15.6 Att blov föllskat- Efter 2 år
