1 Månsarp 7st. singeltomter

2 ÖVRIG INFORMATION Försäljningsvillkor Tomtpris: kronor. Tomterna är byggklara. Utöver tomtpriset ska köparna betala avgifter för vatten och avlopp, el och bygglov m.m. enligt gällande taxor. Tomterna säljs med överlåtelseförbud. Överlåtelseförbudet är generellt, d.v.s. gäller även mot överlåtelse inom familjen, och innebär att köparna, inom två år från tillträdesdagen, inte får överlåta fastigheten utan medgivande från tekniska nämnden i Jönköpings kommun. Medgivande om försäljning inom tvåårsperioden söks hos tekniska nämnden med åberopande av de skäl som finns för försäljningen. Vid försäljning i strid mot detta förbud har kommunen rätt att ta ut ett vite motsvarande tomtpriset enligt köpeavtal upprättat mellan kommunen och köparna. Att vite betalas medför inte att tomten kan säljas utan tekniska nämndens medgivande. Tomtköparnas ansvar Personligt besök på platsen rekommenderas. Tomtsökanden görs uppmärksam på att det egna valet av tomt har betydelse då tomterna varierar sinsemellan beträffande storlek, höjdläge, grund- och ytbeskaffenhet (ev. matjord), lämplighet att bebyggas med viss hustyp m.m. Det är viktigt att läsa detaljplanen och planbestämmelserna för att ta del av de juridiska föreskrifter som gäller för området! Allt arbete under byggtiden måste ske inom den egna tomten. Omgivande tomter, gator, gång- och cykelvägar, och naturmark får inte utnyttjas för upplag av massor, byggmaterial och dylikt eller som uppställningsplatser för maskiner och dylikt. Utfyllnad och släntning får inte ske utanför tomten. Slänt mot angränsande tomter och kommunal mark ska placeras så långt in på den egna tomten att 1,5 meter av tomtytan närmast gränsen är plan, om inte annan överenskommelse träffas med berörd granne. Byggnader och tomt bör planeras så att kommunens belysningsstolpar och elskåp inte behöver flyttas. Eventuell flyttning ska godkännas av kommunen och flyttningen betalas av den som vill flytta anläggningarna. Före eventuell plantering av häck eller anläggande av mur mot gata ska Jönköpings energi kontaktas för kontroll av kabelläge.

3 Hushöjder och tomtplanering måste noga anpassas till de färdiga gatunivåerna, som anges på nybyggnadskartan, och även i övrigt anpassas till omgivande mark. De översta c:a 4cm av asfalten på gatan (slitlagret) läggs först när alla tomter är färdigbyggda. Tomtköparna är skyldiga att avleda grund-, dag- och ytvatten inom tomten och från omgivande kommunala markområden på ett tillfredsställande sätt. Detta gäller både fritt vatten och vatten i rörledningar. Markförhållanden Översiktlig geoteknisk undersökning finns med i materialet. Stadsbyggnadsnämnden kan även komma att ställa krav på provtagningar i samband med bygglov. Köparen svarar för ev. ytterligare provtagning. Området bedöms kunna vara normalradonmark. För ytterligare information kontakta Martin Beijer på stadsbyggnadskontorets bygglovavdelning, martin.beijer@jonkoping.se. Övriga begränsningar i nyttjandet Kommunen förbehåller sig rätt att utföra slänt för bank eller skärning in på tomten för gata-, gång- och cykelväg eller anläggning på naturmark som gränsar till tomten. Vatten- och avloppssystemet inom området är dimensionerat för källarlöst byggande. Om tomtköpare önskar bygga källare med avlopp utför och bekostar köparen installation av pumpanordning. Övrigt Kompletterande upplysningar till översiktskartan. Inom tomt markerat med: X (Månsarp 1:451-1:455) framtida markanvisning för singelvillor. Flerbostadshus/Grupphus pågår markanvisning som förväntas vara klar under vintern 2018/2019. Flerbostadshus framtida markanvisning för flerbostadshus. Kontaktpersoner För upplysningar om byggnadernas placering och utformning kontakta Josef El Masry, på Stadsbyggnadskontorets bygglovavdelning, josef.el-masry@jonkoping.se. För upplysningar om VA-anslutningsavgift kontakta Lars Johansson, på tekniska kontorets infrastruktursavdelning, VA, lars.johansson1@jonkoping.se För övriga frågor kontakta Catarina Eriksson tfn

4 Månsarp Fastighetsbeteckning Area Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m2 Månsarp 1: m2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2 Månsarp 1: m 2

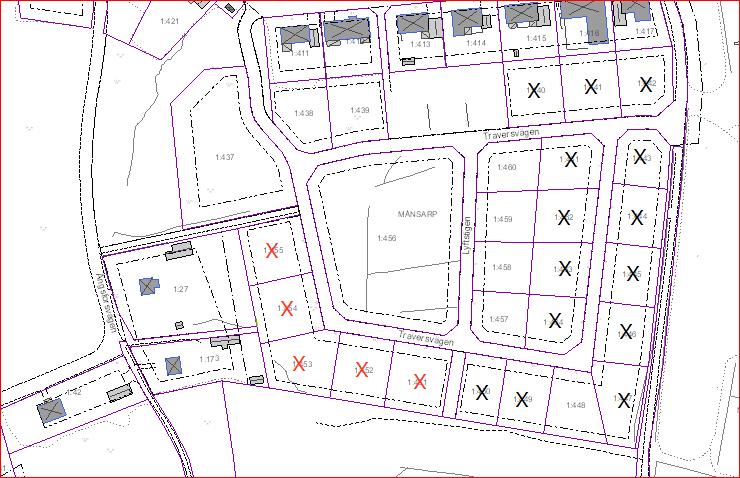

5 Månsarp X Flerbostadshus Flerbostadshus /Grupphus X X X X X X X X X X X X X X X 0 50 m Skala: 1:1 636 Redovisningen av fastighetsgränser och rättigheter varierar i lägesnoggrannhet och är inte juridiskt gällande. Lantmäterihandlingarnas beslut gäller.

6

7

8

9 MARKTEKNISK UNDERSÖKNINGSRAPPORT MÅNSARP, JÖNKÖPINGS KOMMUN UPPRÄTTAD: Upprättad av Granskad av Godkänd av Fredrik Andersson Fredrik Griwell Nicholas Lusack

10 Markteknisk Undersökningsrapport Projektnummer Kund: Kundens kontaktperson: Jönköpings kommun Anna Friestedt Konsult: Projektansvarig: Nicholas Lusack Handläggare: Fredrik Andersson Konsultens projektnummer: Bilagor Nr Antal sidor Namn Datum 1 1 Kabilireringsprotokoll GM Bilder från provgropstagning Sammanställning av Laboratorieundersökningar Ritningsförteckning Ritningsnummer Typ Skala Format Datum G Plan 1:500 A G Profil Väg A 0/000 0/180 1:100 A G Profil Väg A 0/180 0/420 1:100 A G Profil Väg B 0/000 0/200 1:100 A G Profil Väg C & Ängforsvägen samt Tvärsektioner 1:100 A (11) RAPPORT Version 2.0

11 Markteknisk Undersökningsrapport Projektnummer Innehållsförteckning 1 Objekt Inledning Blivande anläggning Syfte, begränsningar och geoteknisk kategori Underlag Styrande dokument och standarder Utsättning och inmätning Allmänna uppgifter positionering Övrigt Befintliga förhållanden Topografi och ytbeskaffenhet Övrigt Geotekniska undersökningar Fältundersökningar Laboratorieundersökningar Hydrogeologiska undersökningar Härledda värden Jordlagerbeskrivning Hållfasthets- och deformationsegenskaper Hydrogeologiska egenskaper Värdering av undersökning RAPPORT Version 2.0 3(11)

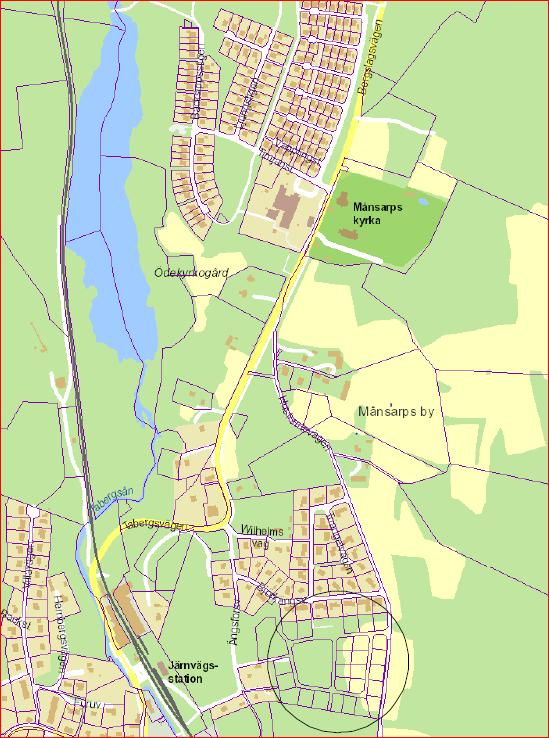

12 Markteknisk Undersökningsrapport Projektnummer Objekt 1.1 Inledning har på uppdrag av Jönköpings kommun utfört en geoteknisk undersökning för planerade framtida väg och VA anläggningar inom fastigheten Månsarp 1:186. Månsarp ligger ca 15 km söder om Jönköping och ca 3 km söder om Taberg. Norr och väster om undersökningsområdet ligger ett villaområde. Öster om undersökningsområdet löper Hustomtevägen. Söder om undersökningsområdet finns skogsmark. Figur 1. Överblicksbild över området, ungefärlig utbredning av undersökningsområdet är rödmarkerat. Källa: Eniro 1.2 Blivande anläggning Kring undersökningsområdet planeras det byggas bostäder för att möta efterfrågan i Jönköpings kommun. Denna rapport undersöker förhållande för de totalt ca 800 m kombinerade väg och VA nät som planeras anläggas inom området inför den nya exploateringen. RAPPORT Version 2.0 4(11)

13 Markteknisk Undersökningsrapport Projektnummer Syfte, begränsningar och geoteknisk kategori Syftet med undersökningen är att klargöra de geotekniska förutsättningarna för den framtida exploateringen i undersökningsområdet gällande ledningsgravar och vägar. Samtliga konstruktioner inom objektet bedöms kunna tillhöra Geoteknisk Kategori 2 (GK2) och Säkerhetsklass 2 (SK2). 3 Underlag Vid planering, genomförande och redovisning av nu utförda undersökningar har följande material nyttjats: Jordartskarta, Jorddjupskarta, Information om befintliga ledningar från samtliga ledningsägare via Ledningskollen Grundkarta från Jönköpings kommun Fornsök, Jordartskartan visar att den dominerade jordarten i undersökningsområdet är isälvsediment, se Figur 2. Jorddjupskartan visar att jorddjupet i området är 3 10 m, se Figur 3. Figur 2. Jordartskarta, ungefärlig utbredning för undersökningsområdet är svartmarkerat, Källa: SGU 5(11) RAPPORT Version 2.0

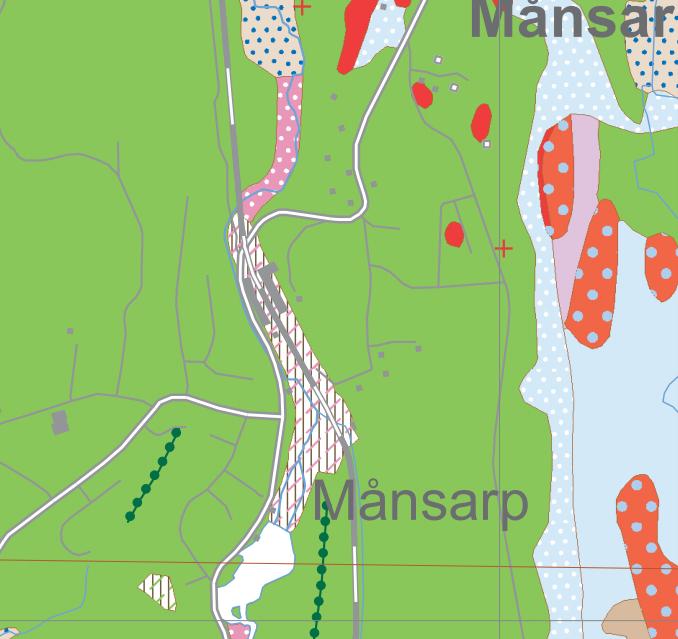

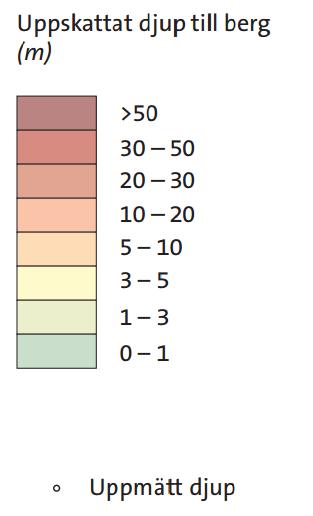

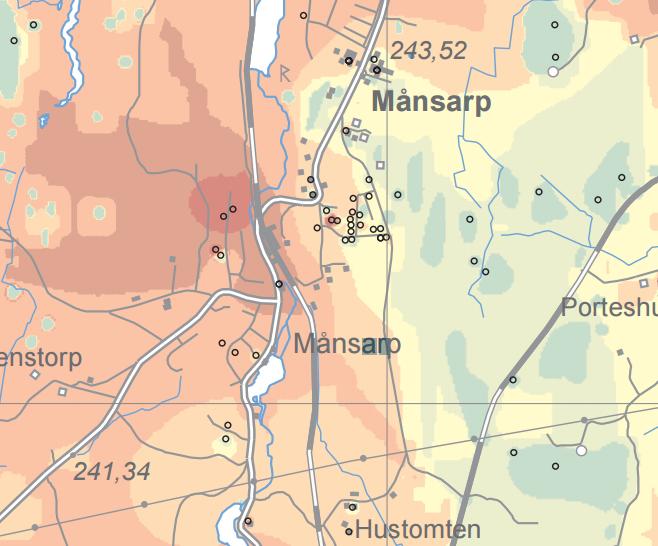

14 Markteknisk Undersökningsrapport Projektnummer Figur 3. Jorddjupskarta, ungefärlig utbredning för undersökningsområdet är svartmarkerat, Källa: SGU 4 Styrande dokument och standarder Denna rapport ansluter till SS-EN med tillhörande nationella bilagor. Styrande dokument och standarder för de olika delmomenten; planerings- och redovisningsskedet samt fält- och laboratorieundersökningar redovisas i nedanstående tabeller. Tabell 1. Planering och redovisning Användningsområde Styrande dokument och standarder Allmänt TK Geo 13 och TR Geo 13 Fältplanering SS-EN Fältutförande SS-EN-ISO SGF Rapport 1:2013 Fälthandbok Geoteknik Beteckningssystem SGF/BGS beteckningssystem 2001:2 Beteckningsblad SS-EN Tabell 2. Fältundersökningar Undersökningsmetod Mekanisk spetstrycksondering (Tr) Slagsondering (Slb) Styrande dokument och standarder SGF Rapport 1:2013 Fälthandbok Geoteknik SGF Rapport 1:2013 Fälthandbok Geoteknik Provtagningar Styrande dokument och standarder Kategori B EN ISO :2006/SGF Rapport 1:2013 Provgropsgrävning SGF Rapport 1:2013 Fälthandbok Geoteknik RAPPORT Version 2.0 6(11)

15 Markteknisk Undersökningsrapport Projektnummer Tabell 3. Laboratorieundersökningar Metod Styrande dokument och standarder Klassificering SS-EN/ISO Vattenkvot SS-EN/ISO Tabell 4. Hydrogeologiska undersökningar Metod Styrande dokument och standarder Öppna system EN ISO : Utsättning och inmätning 5.1 Allmänna uppgifter positionering Tabell 5. Positioneringsuppgifter Koordinatsystem: Plan-/Höjdsystem SWEREF /RH 2000 Företag/Namn på utförare Mätutrustning Mätklass A, B eller C enligt SGF Rapport 1:2013 Antal inmätta undersökningspunkter Hovås Mätkonsult AB Leica Totalstation PS1/Leica GPS RTK A 41 st 5.2 Övrigt En allmän inmätning av området har utförts. 6 Befintliga förhållanden 6.1 Topografi och ytbeskaffenhet Området består idag av avverkad skogsmark där stubbarna står kvar. I sydvästra delen av området i närheten av ett övergivet hus så var det översta jordlagret väldigt blött och mjuk i samband med fältundersökningarna, se Figur 4. Marknivån vid utförda undersökningspunkter varierar mellan ca +229 och RAPPORT Version 2.0 7(11)

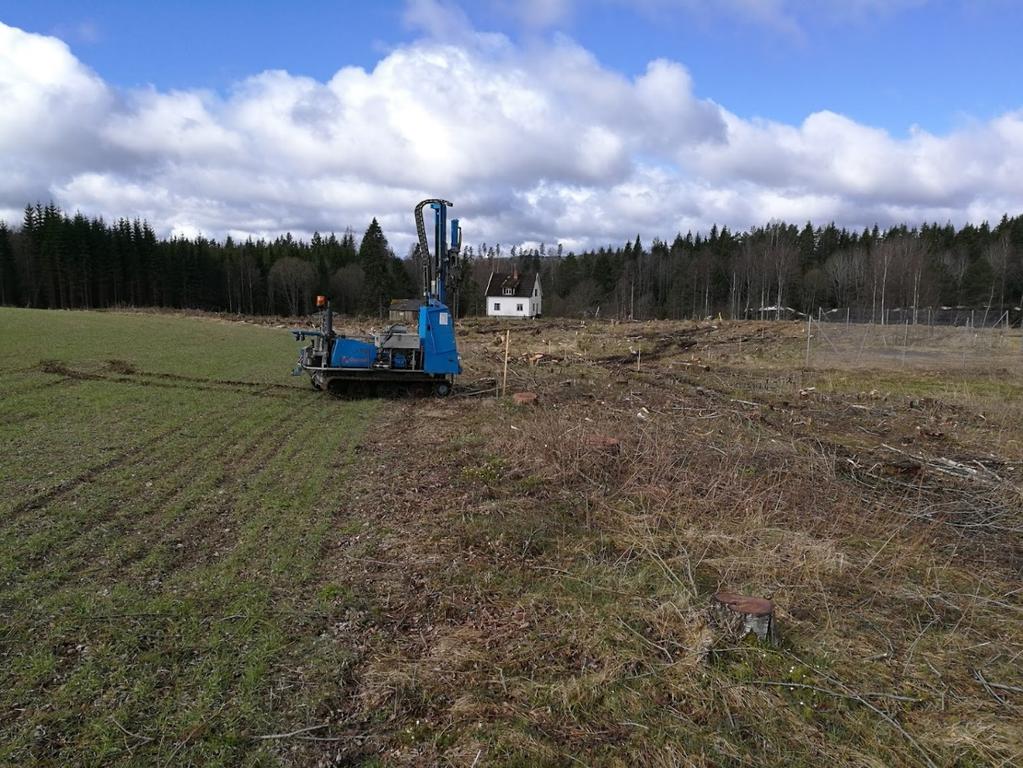

16 Markteknisk Undersökningsrapport Projektnummer Figur 4. Områdesbild, tagen längs väg B västerut. 6.2 Övrigt En utforskad fornlämning finns i den östra delen av undersökningsområdet. RAPPORT Version 2.0 8(11)

17 Markteknisk Undersökningsrapport Projektnummer Geotekniska undersökningar 7.1 Fältundersökningar Tabell 6. Fältpersonal och undersökningsperiod Företag Fältpersonal Undersökningsperiod Inhouse Tech Geoteknik AB Ingemar Andersson Peter Sydefors Gräv Peter Sydefors Tabell 7. Undersökningsmetoder, utförande och kalibrering för fältundersökning Sonderingsmetod Antal Utrustning Kalibrering Slagborrsondering (Slb) 78 Borrbandvagn GM50 Trycksondering (Tr) 7 Borrbandvagn GM , Geotech , Geotech Provtagningsmetod Skruvprovtagning (Skr), störd provtagning 2 Borrbandvagn GM50 Provgropstagning 8 Grävmaskin JS , Geotech Samtliga prover har klassificerats i fält. Diesellukt noterades under provtagningen i närheten av undersökningspunkten SC1712. Se bifogade ritningar för resultat av fältundersökning samt bilaga 1 för kalibrering. Se bilaga 2 för bilder från provgropstagningen. 7.2 Laboratorieundersökningar Tabell 8. Laboratorium Laboratorium/Plats Person Datum för analys PM Labtek AB Tony Viljakainen och Tabell 9. Laboratorieundersökningar Undersökning Antal Benämning 19 Vattenkvot (w N ) 19 Provhantering av störda geotekniska prover har utförts enligt SGF Rapport 1:2013 Fälthandbok Geoteknik. Proverna sparas i 6 månader efter fältundersökningens avslut. Se bilaga 3 för laboratorieresultat. RAPPORT Version 2.0 9(11)

18 Markteknisk Undersökningsrapport Projektnummer Hydrogeologiska undersökningar Tabell 10. Hydrogeologiska undersökningar Antal Datum Ansvarig Observation av fria vattenytor i utförda skruvprovtagningshål Observation av fria vattenytor i utförda provgropar Ingemar Andersson Inhouse Tech Geoteknik AB Peter Sydefors Utförda mätningar redovisas på bifogade ritningar och under avsnitt 9.3 nedan. 9 Härledda värden 9.1 Jordlagerbeskrivning Den generella jordartsprofilen i området är mullhaltig jord ovan siltig, grusig sand ovan berg. Den mullhaltiga jorden är mellan 0-0,5 m mäktig och tillhör materialtyp 6 och tjälfarlighetsklass 1. I den siltiga, grusiga sanden ligger ovan berg och under provgropsundersökningarna noterades tydliga grusskikt. Block och sten förekommer i hela området. Väg A Djup till berg längs vägsträckningen varierar mellan ca 0,6 m och 4 m mellan 0/000 0/225, ställvis längs sträckan så kan mäktigare partier finnas. I sektion ca 0/190 har även undersökningar utförts vid sidan om väglinjen då berg stöttes på 1,7 m under markytan. Mellan 0/225-0/420 är jorddjupet ca 4 m eller djupare. Jordlagerföljden längs sträckan är mulljord ovan en siltig, grusig sand ovan berg. I undersökningspunkterna SC1711 och SC1720 så påträffades silt på ca 0,8 3 meter under markytan vilket motsvarar en nivå Materialtyp och tjälfarlighetsklass 1 2 för sandlagret är 2 och 3B, undantaget där silt påträffas där materialtypen är 5A och tjälfarlighetsklass 4. Se ritningarna G , G , G och G för mer detaljer. Väg B Djup till berg längs vägsträckningen varierar mellan ca 2 m och djupare, vilket motsvarar ca nivån Jordlagret består av mulljord ovan grusig, siltig sand ovan berg. Mulljorden är ca 0,1 m mäktig. Den grusiga siltiga sanden är ca 1,8 4 m mäktig och tillhör materialtyp 3B och tjälfarlighetsklass 2. I undersökningspunkt SC1719 så har en sandig, något grusig silt påträffats mellan 0,8 2,5 m, silten tillhör materialtyp 5A och tjälfarlighetklass 4. På sträckan 0/020 till 0/080 så påvisar trycksonderingen och slagsonderingen ett lösare lager ca 3 4 meter under markytan. Se ritningarna G och G för mer detaljer. RAPPORT Version (11)

19 Markteknisk Undersökningsrapport Projektnummer Väg C Djup till berg längs vägsträckningen varierar mellan ca 3 m och djupare. Jordlagret består av mulljord ovan siltig, grusig sand ovan berg. Sanden är ca 2,8 4 m mäktig och tillhör materialtyp 3B och materialtyp 2. Se ritningar G och G för med detaljer. Ängforsvägen Djup till berg varierar längs vägsträckningen. Mellan 0/000 till ca 0/070 så är djup till förmodat berg 3 m eller djupare. Från 0/070 till 0/090 så varierar djup till berg mellan ca 0,8 2 m. I sektion 0/075 och 0/080 så har undersökningar skett vid sidan av väglinjen då berg påträffades inom 1,7 m djup. Jordlagret består av mulljord ovan grusig sand ovan berg. Den grusiga sanden tillhör materialtyp 2 och tjälfarlighetsklass 1. Se ritningar G och G för med detaljer 9.2 Hållfasthets- och deformationsegenskaper Utförda trycksonderingar visar att jordens relativa fasthet varierar från medelfast till fast. 9.3 Hydrogeologiska egenskaper Fri grundvattenyta har obesvarats i en undersökningspunkt (SC1707) under skruvprovtagningarna på djupet ca 0,2 m under markytan. Vilket motsvarar en nivå på +234,6. Under provgropstagningen så observerades en vattenyta i 7 provgropar på 1,8 3 m djup under markytan. I samband med undersökningarna så påträffades större vattensamlingar på markytan mellan undersökningspunkterna ca SC1711 och SC1715, se bilaga 2. Det ska observeras att grundvattennivån varierar med årstid och nederbörd och kan återfinnas på andra nivåer än de ovan angivna. 10 Värdering av undersökning De geotekniska undersökningspunkterna med suffixen A, B, C samt tilläggen H och V har ej mäts in. Höjdsättning för dessa undersökningspunkter har gjorts utifrån terrängmodellen då fältundersökningarna skedde efter utsättning var gjord. RAPPORT Version (11)

20 1

21

22 2

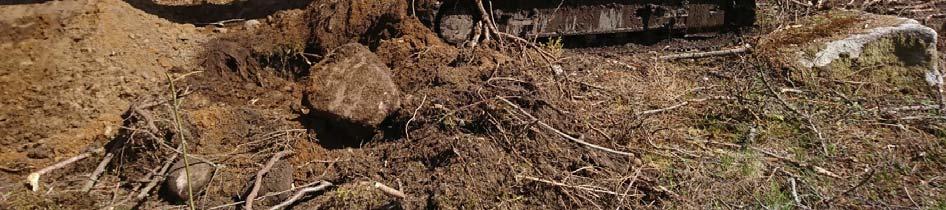

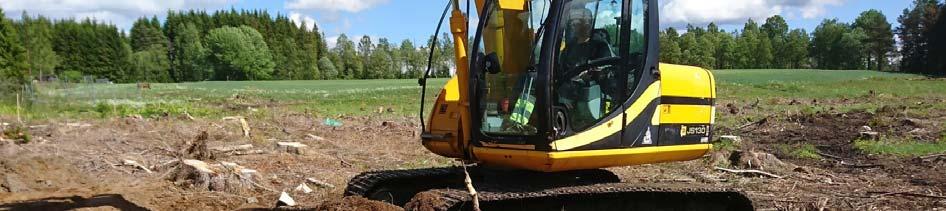

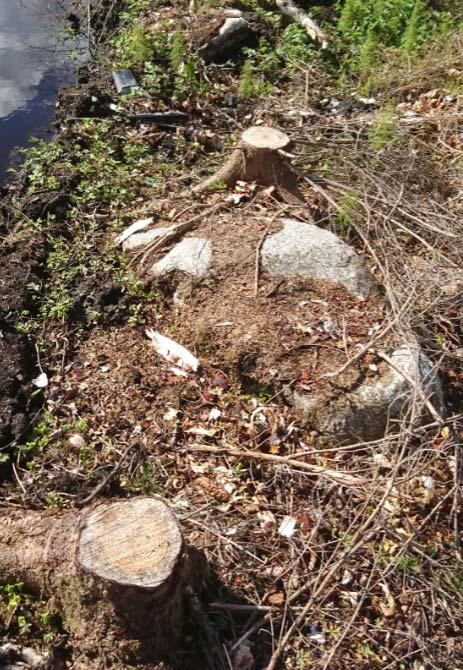

23 Block och sten på markytan samt i profil.

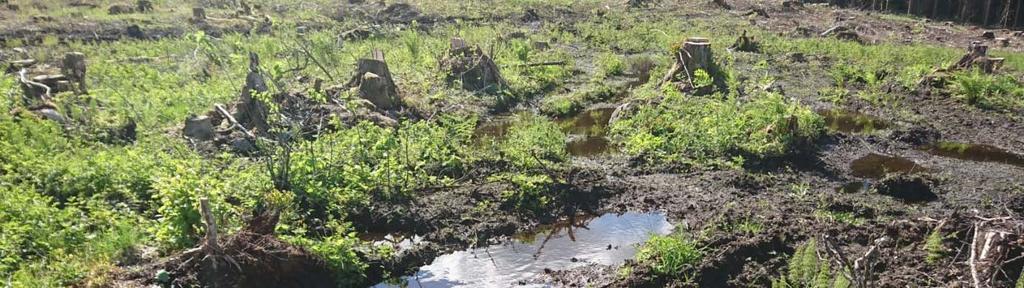

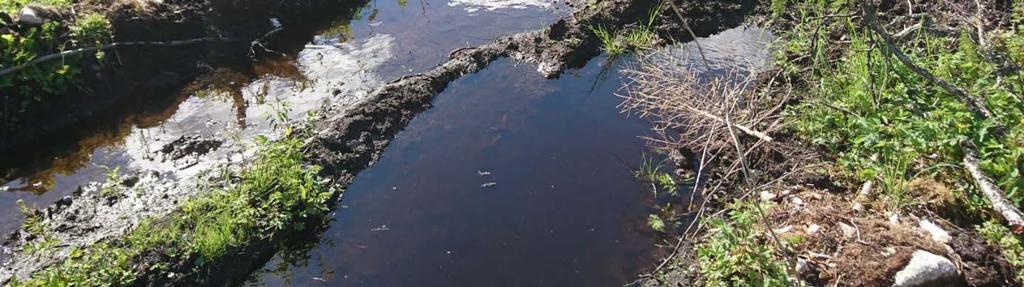

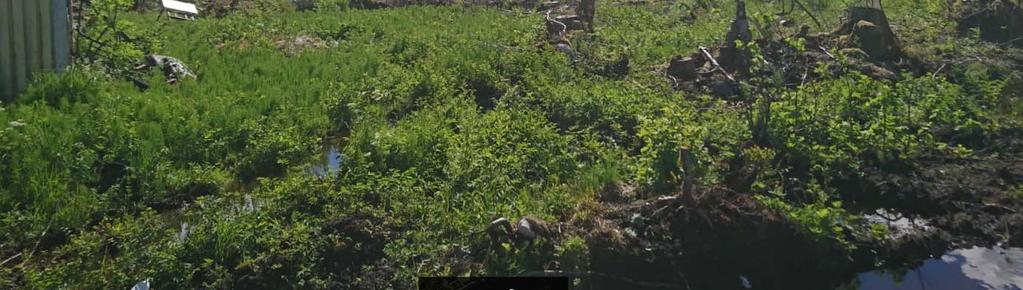

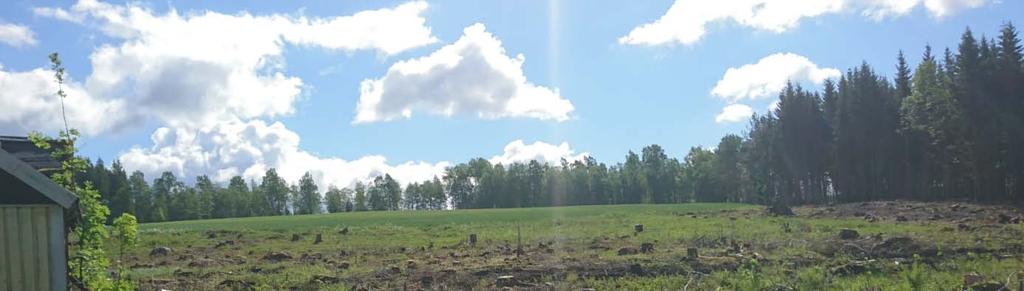

24 Stående vid SC1712 och tittar mot öster Vattensamlingar på markytan

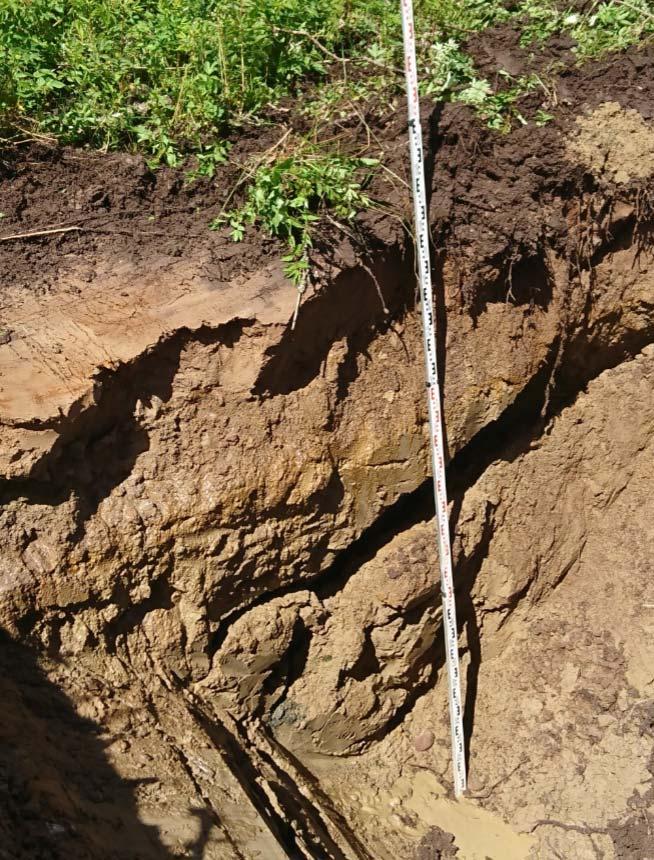

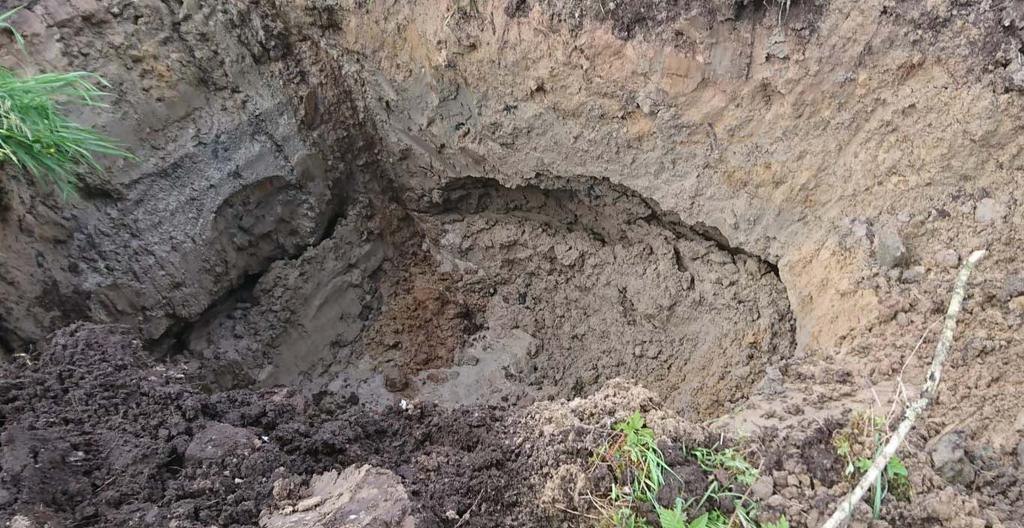

25 Provgrop SC1711 Jorden var kraftig flytbenägen och på den nedre bilden så kan tecken på erosion ses.

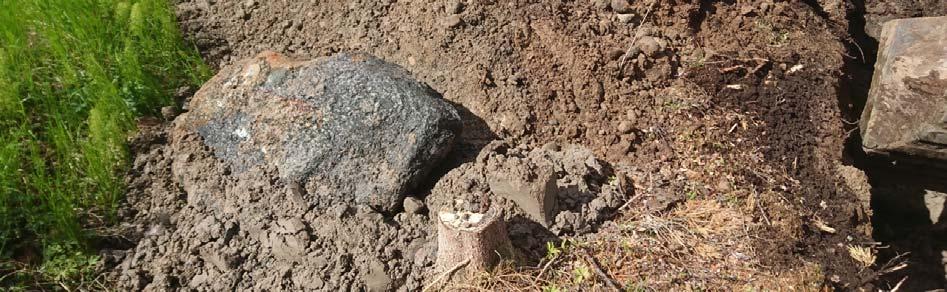

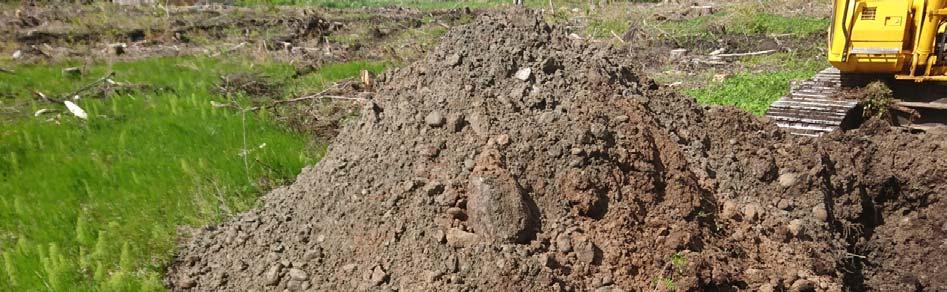

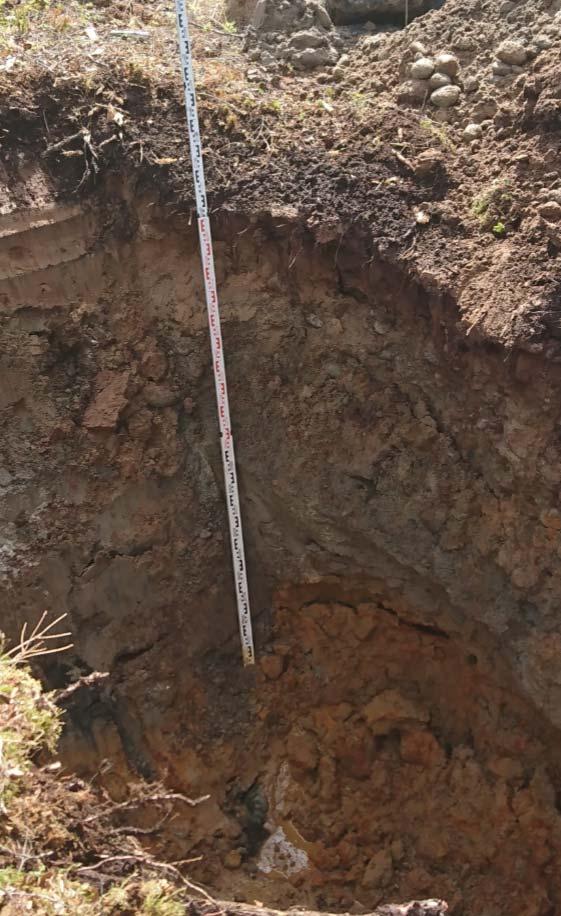

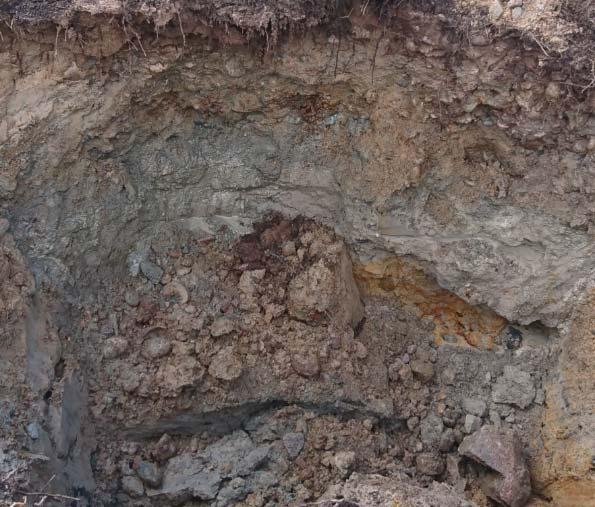

26 Provgrop SC1719 Vatten kan ses i botten av provgropen På nedre bilden ses ett påträffat block under grävningen.

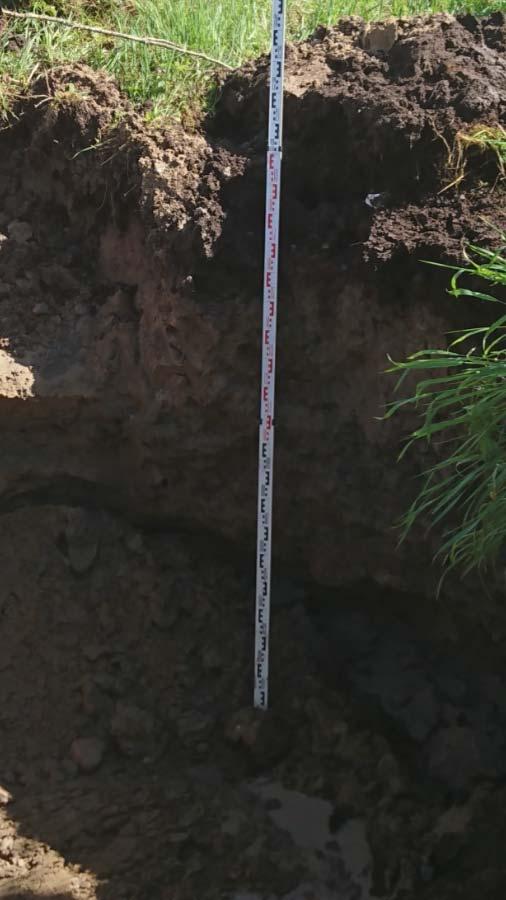

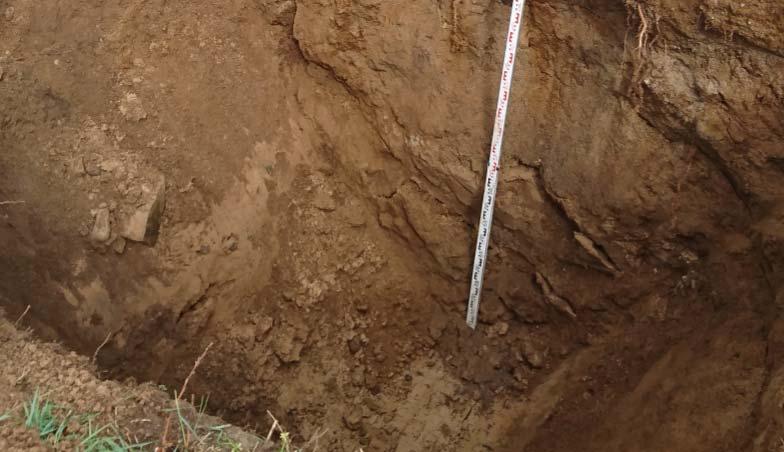

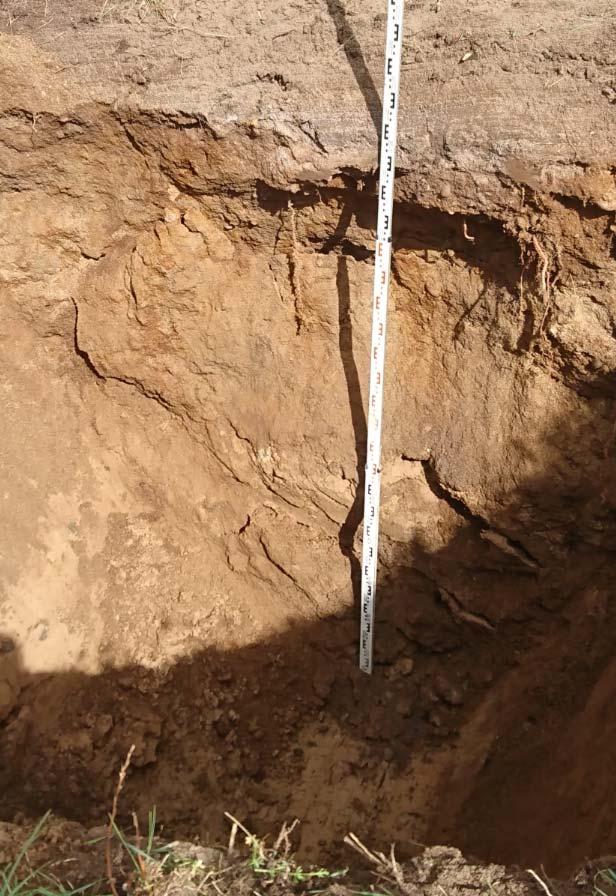

27 Provgrop SC1729 Torr schaktbotten Homogent jordlager av sand

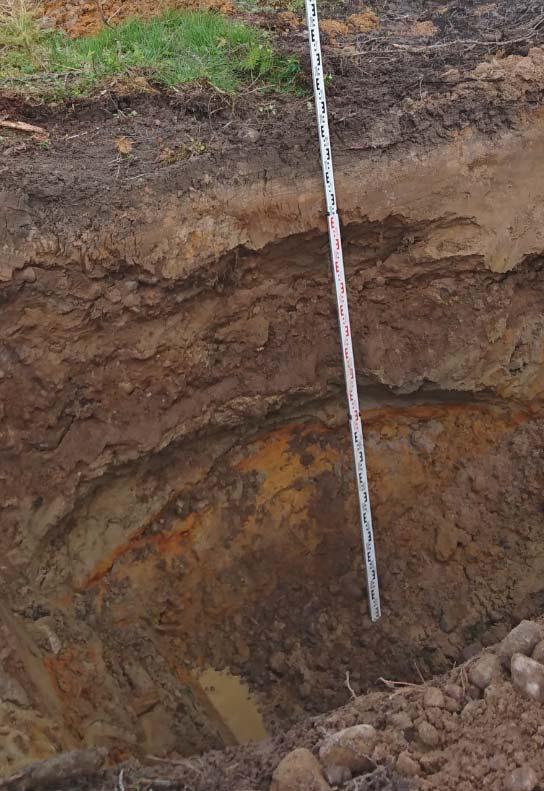

28 Provgrop SC1724 Vatten påträffades och avlästes till efter 1 timme till 1.8 m under markytan.

29 Provgrop SC1720. Vatten ansamlades i botten och sipprade från lagret vid den röda pilen.

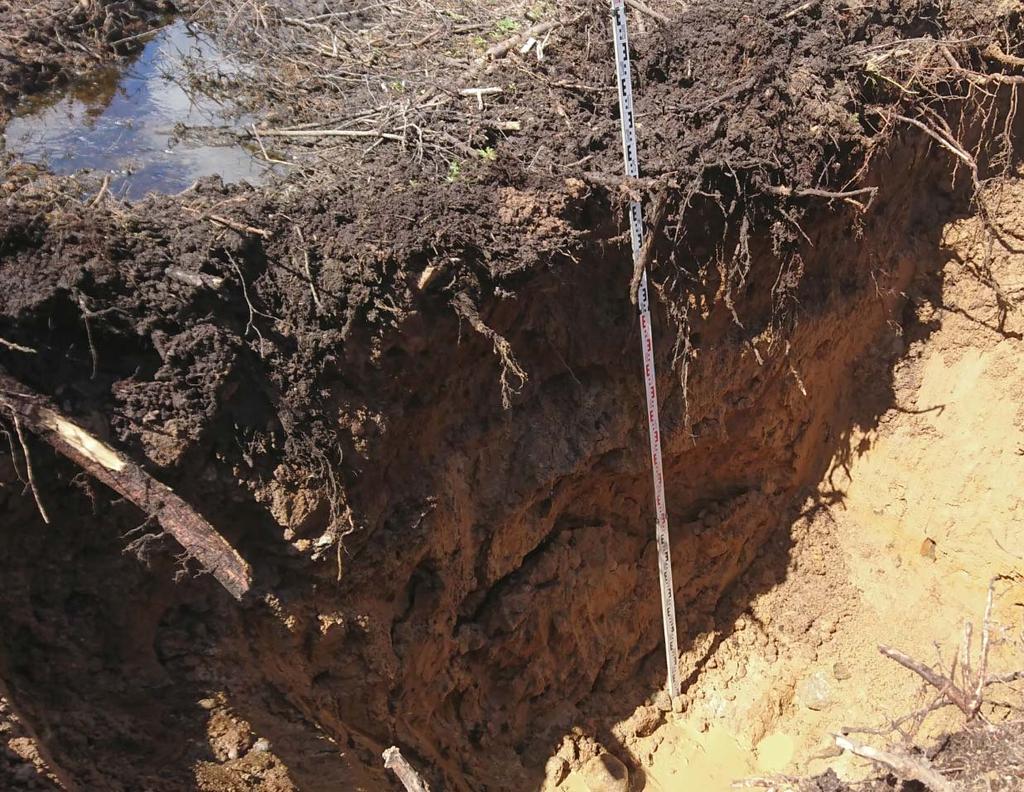

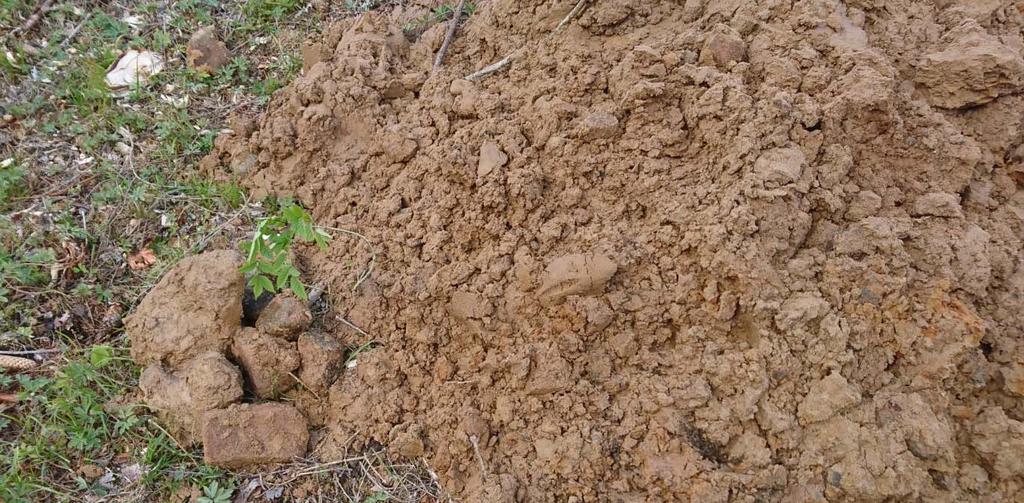

30 Provgrop SC1730. Vatten ansamlades i botten av provgropen På nedrebilden har block och sten större än 6 cm sorterats ut från cirka 0.5 m 3 jord

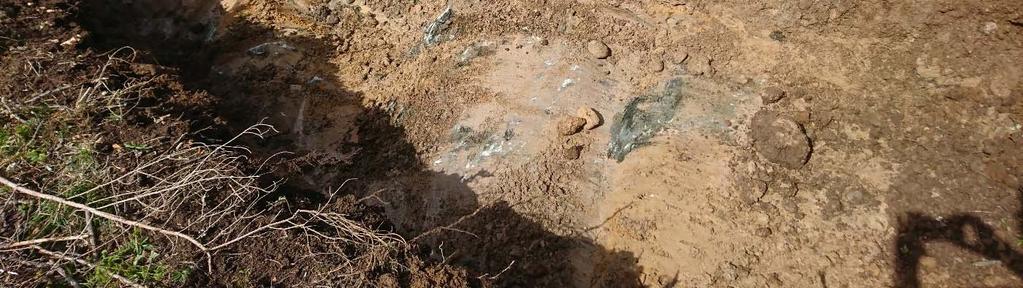

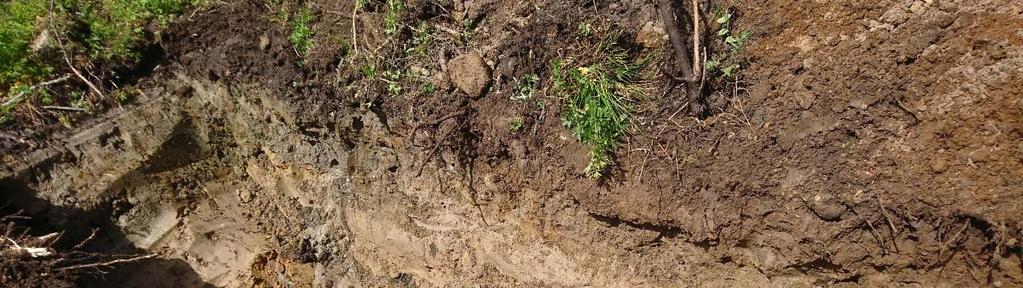

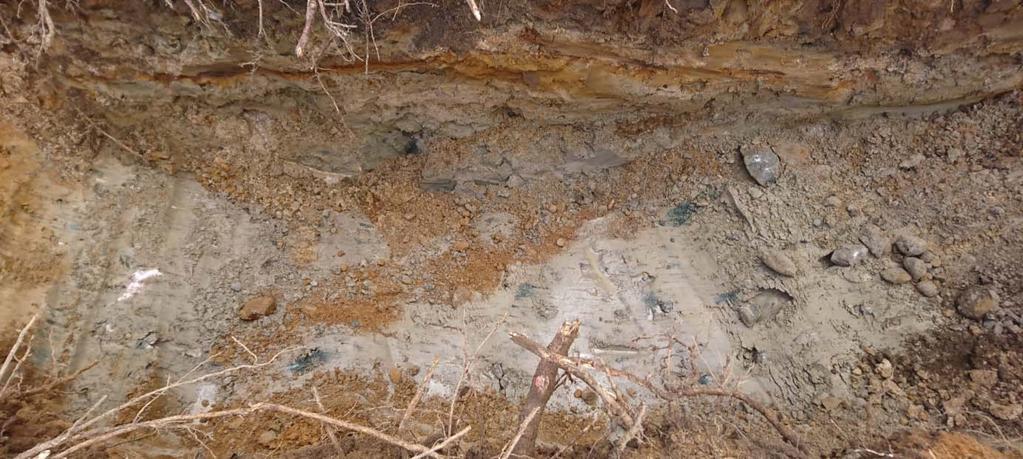

31 Provgrop SC1713. Vatten ansamlades i botten av provgropen och sipprade ut från bergytan På nedrebilden finns en skiss för provgropen

32 Provgrop SC1709. Vatten ansamlades i botten av provgropen och sipprade ut från bergytan På nedrebilden finns en skiss för provgropen

33 3

34 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsnummer Tel Tel Uppdragsledare Borrhål Fältundersökning gjord Nicholas Lusack Labbundersökning gjord Utfört av Tony V Granskad av Peter Hedborg m.u.my. Inget mätbart Benämning Naturlig Konflyt Plasticitet Vattenkvot gräns sgräns Djup (m) 0,0 1,5 1,5 Brunbeige grusig SAND 2,9 Brunbeige grusig SAND W N (%) 6 6 W L (%) W P (%)

35 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsnummer Tel Tel Uppdragsledare Borrhål Fältundersökning gjord Nicholas Lusack Labbundersökning gjord Utfört av Tony V Granskad av Peter Hedborg m.u.my. 0,2m Benämning Naturlig Konflyt Plasticitet Vattenkvot gräns sgräns Djup (m) 0,5 1,1 1,1 Grå siltig SAND 1,7 Grå siltig SAND W N (%) W L (%) W P (%)

36 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsledare Tel Uppdragsnr Tel Borrhål SC1711 Fältundersökning gjord Labbundersökning gjord Utfört av Tony V Granskad av m.u.my. Peter Hedborg Benämning Naturlig Konflyt Plasticitet Material- Tjälfarligh Vattenkvot gräns sgräns klass ets- klass Djup (m) W N (%) W L (%) W P (%) Mi Ti 0,2 Beige grusig siltig SAND 0,8 18 3B 2 0,8 Grå sandig SILT, inslag av grus 2,5 13 5A 4

37 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsledare Tel Uppdragsnr Tel Borrhål SC1719 Fältundersökning gjord Labbundersökning gjord Utfört av Tony V Granskad av m.u.my. Peter Hedborg Benämning Naturlig Konflyt Plasticitet Material- Tjälfarligh Vattenkvot gräns sgräns klass ets- klass Djup (m) 0,5 W N (%) W L (%) W P (%) Mi Ti 0,8 Grå grusig SAND ,8 2,3 Grå grusig SAND ,3 Ljusbrun sandig SILT, inslag av 2,5 grus 15 5A 4

38 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsledare Tel Uppdragsnr Tel Borrhål SC1729 Fältundersökning gjord Labbundersökning gjord Utfört av Tony V Granskad av m.u.my. Peter Hedborg Benämning Naturlig Konflyt Plasticitet Material- Tjälfarligh Vattenkvot gräns sgräns klass ets- klass Djup (m) W N (%) W L (%) W P (%) Mi Ti 0,2 3,0 Beige grusig siltig SAND 14 3B 2

39 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsledare Tel Uppdragsnr Tel Borrhål SC1724 Fältundersökning gjord Labbundersökning gjord Utfört av Tony V Granskad av m.u.my. Peter Hedborg Benämning Naturlig Konflyt Plasticitet Material- Tjälfarligh Vattenkvot gräns sgräns klass ets- klass Djup (m) 0,1 W N (%) W L (%) W P (%) Mi Ti 1,5 Beige siltig SAND, inslag av grus 12 3B 2 1,5 2,5 Brun grusig siltig SAND 10 3B 2

40 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsledare Tel Uppdragsnr Tel Borrhål SC1720 Fältundersökning gjord Labbundersökning gjord Utfört av Tony V Granskad av m.u.my. Peter Hedborg Benämning Naturlig Konflyt Plasticitet Material- Tjälfarligh Vattenkvot gräns sgräns klass ets- klass Djup (m) 0,5 W N (%) W L (%) W P (%) Mi Ti 1,5 Beige SAND, inslag av grus ,0 3,0 Beige sandig SILT 18 5A 4

41 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsledare Tel Uppdragsnr Tel Borrhål SC1730 Fältundersökning gjord Labbundersökning gjord Utfört av Tony V Granskad av m.u.my. Peter Hedborg Benämning Naturlig Konflyt Plasticitet Material- Tjälfarligh Vattenkvot gräns sgräns klass ets- klass Djup (m) 0,1 W N (%) W L (%) W P (%) Mi Ti 1,1 Brun SAND, inslag av grus ,1 3,0 Brunbeige siltig SAND 14 3B 2

42 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsledare Tel Uppdragsnr Tel Borrhål SC1713 Fältundersökning gjord Labbundersökning gjord Utfört av Tony V Granskad av m.u.my. Peter Hedborg Benämning Naturlig Konflyt Plasticitet Material- Tjälfarligh Vattenkvot gräns sgräns klass ets- klass Djup (m) 0,1 W N (%) W L (%) W P (%) Mi Ti 1,9 Beige SAND, inslag av grus

43 Sekt./BH Sammanställning av Laboratorieundersökningar 2017 Projekt SKRUV PROVER PM LABTEK AB Månsarp Madängsvägen 11 Beställare ONSALA Uppdragsledare Tel Uppdragsnr Tel Borrhål SC1709 Fältundersökning gjord Labbundersökning gjord Utfört av Tony V Granskad av m.u.my. Peter Hedborg Benämning Naturlig Konflyt Plasticitet Material- Tjälfarligh Vattenkvot gräns sgräns klass ets- klass Djup (m) 0,3 W N (%) W L (%) W P (%) Mi Ti 1,0 Brun grusig SAND ,0 2,0 Grå grusig siltig SAND 10 3B 2

44 Ritningar

45 Reference system definition - Coordinate System :173 Ängsforsvägen 13 1: : :105 1:411 1:412 1:186 MÅNSARP MÅNSARP 1:413 1:414 Björkängsvägen : :210 1:416 1: :421 MÅNSARP 1: : Cannot draw reference system - no coordinate system assigned

46 Reference system definition - Coordinate System Cannot draw reference system - no coordinate system assigned

47 Reference system definition - Coordinate System Cannot draw reference system - no coordinate system assigned

48 Reference system definition - Coordinate System Cannot draw reference system - no coordinate system assigned

49 Reference system definition - Coordinate System Cannot draw reference system - no coordinate system assigned

50 PM GEOTEKNIK MÅNSARP, JÖNKÖPINGS KOMMUN UPPRÄTTAD: Upprättad av Granskad av Godkänd av Fredrik Andersson Fredrik Griwell Nicholas Lusack

51 PM Geoteknik Projektnummer Kund: Kundens kontaktperson: Jönköpings kommun Anna Friestedt Konsult: Projektansvarig: Nicholas Lusack Handläggare: Fredrik Andersson Konsultens projektnummer: Relaterade dokument Nr Antal sidor Namn Datum 1 11 Rapport v.2.0 Markteknisk undersökningsrapport (9) RAPPORT Version 1.0

52 PM Geoteknik Projektnummer Innehållsförteckning 1 Objekt Inledning Befintlig samt planerad byggnation Syfte, begränsningar och geoteknisk kategori Underlag Nu utförda undersökningar Styrande dokument och standarder Markförhållanden Topografi och ytbeskaffenhet Jordlagerbeskrivning Hållfasthets- och deformationsegenskaper Hydrogeologiska egenskaper Valda härledda värden Rekommendationer Grundläggning av vägar Anläggning av VA ledningar Tillfälliga Schakter Permanenta schakt Sättning Stabilitet RAPPORT Version 1.0 3(9)

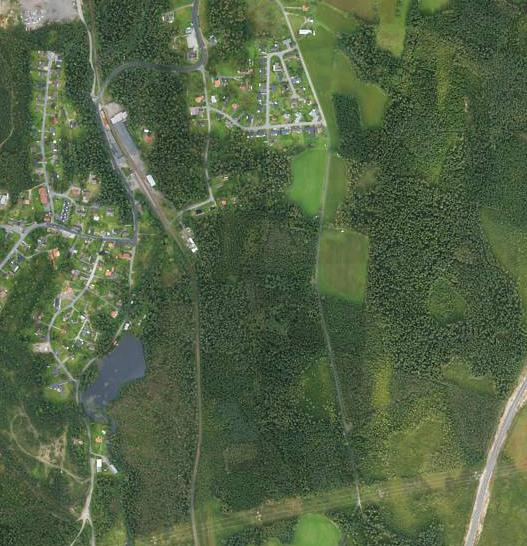

53 PM Geoteknik Projektnummer Objekt 1.1 Inledning har på uppdrag av Jönköpings kommun utfört en geoteknisk undersökning för planerade framtida väg och VA anläggningar inom fastigheten Månsarp 1:186. Månsarp ligger ca 15 km söder om Jönköping och ca 3 km söder om Taberg. Norr och väster om undersökningsområdet ligger ett villaområde. Öster om undersökningsområdet löper Hustomtevägen. Söder om undersökningsområdet finns skogsmark Figur 1. Överblicksbild över området, ungefärlig utbredning av undersökningsområdet är rödmarkerat. Källa: Eniro 1.2 Befintlig samt planerad byggnation I västra delen av undersökningsområdet står ett övergivet hus. Allt tidigare skogsmark som finns i området är avverkad, se Figur 2. Kring undersökningsområdet planeras det byggas bostäder för att möta efterfrågan i Jönköpings kommun. Denna rapport undersöker förhållande för de totalt ca 800 m kombinerade väg och VA nät som planeras anläggas inom området inför den nya exploateringen. RAPPORT Version 1.0 4(9)

54 PM Geoteknik Projektnummer Figur 2. Områdesbild, tagen längs väg B och mot väst. 2 Syfte, begränsningar och geoteknisk kategori Syftet med undersökningen är att klargöra de geotekniska förutsättningarna för den framtida exploateringen i undersökningsområdet gällande ledningsgravar och vägar. Samtliga konstruktioner inom objektet bedöms kunna tillhöra Geoteknisk Kategori 2 (GK2) och Säkerhetsklass 2 (SK2). 3 Underlag Vid planering, genomförande och redovisning av nu utförda undersökningar har följande material nyttjats. Jordartskarta, Jorddjupskarta, Information om befintliga ledningar från samtliga ledningsägare via Ledningskollen Grundkarta tillhandahållen av Jönköpings kommun Fornsök, Nu utförda undersökningar På uppdrag av har Inhouse Tech Geoteknik AB under april 2017 utfört geotekniska undersökningar i fält. 5(9) RAPPORT Version 1.0

55 PM Geoteknik Projektnummer På uppdrag av har Peter Sydefors under juni 2017 utfört en provgropstagning. HMK AB har satt ut samt mätt in undersökningspunkterna inför fältundersökningen. PM Labtek AB har utfört geotekniska laboratorieundersökningar. Resultaten från undersökningen redovisas i RAPPORT v.2.0 Markteknisk undersökningsrapport. 4 Styrande dokument och standarder I tabell 1 så återfinns de standarder eller styrande dokument som använts för upprättande av detta PM. Tabell 1. Standarder och styrande dokument Typ Antal AMA-Anläggning 2013 TK Geo, TR GEO 2013 Schakta Säkert Markförhållanden 5.1 Topografi och ytbeskaffenhet Området består idag av avverkad skogsmark där stubbarna står kvar. I sydvästra delen av området i närheten av ett övergivet hus så var det översta jordlagret väldigt blött och mjukt i samband med fältundersökningarna, se Figur 2. Marknivån vid utförda undersökningspunkter varierar mellan ca +229 och Där den högsta punkten hittas i den östra delen av området och den lägsta i den västra delen. 5.2 Jordlagerbeskrivning Den generella jordartsprofilen i området är mullhaltig jord ovan siltig, grusig sand ovan berg. Den mullhaltiga jorden är mellan 0-0,5 m mäktig och tillhör materialtyp 6 och tjälfarlighetsklass 1. I den siltiga, grusiga sanden ligger ovan berg och under provgropsundersökningarna noterades tydliga grusskikt. Block och sten förekommer i hela området. Väg A Djup till berg längs vägsträckningen varierar mellan ca 0,6 m och 4 m mellan 0/000 0/225, ställvis längs sträckan så kan mäktigare partier finnas. I sektion ca 0/190 har även undersökningar utförts vid sidan om väglinjen då berg stöttes på 1,7 m under markytan. Mellan 0/225-0/420 är jorddjupet ca 4 m eller djupare. Jordlagerföljden längs sträckan är mulljord ovan en siltig, grusig sand ovan berg. I undersökningspunkterna SC1711 och SC1720 så påträffades silt på ca 0,8 3 meter under markytan vilket motsvarar en nivå Materialtyp och tjälfarlighetsklass 1 2 för RAPPORT Version 1.0 6(9)

56 PM Geoteknik Projektnummer sandlagret är 2 och 3B, undantaget där silt påträffas där materialtypen är 5A och tjälfarlighetsklass 4. Väg B Djup till berg längs vägsträckningen varierar mellan ca 2 m och djupare, vilket motsvarar ca nivån Jordlagret består av mulljord ovan grusig, siltig sand ovan berg. Mulljorden är ca 0,1 m mäktig. Den grusiga siltiga sanden är ca 1,8 4 m mäktig och tillhör materialtyp 3B och tjälfarlighetsklass 2. I undersökningspunkt SC1719 så har en sandig något grusig silt påträffats mellan 0,8 2,5 m, silten tillhör materialtyp 5A och tjälfarlighetklass 4. På sträckan 0/020 till 0/080 så påvisar trycksonderingen och slagsonderingen ett lösare lager ca 3 4 meter under markytan. Väg C Djup till berg längs vägsträckningen varierar mellan ca 3 m och djupare. Jordlagret består av mulljord ovan siltig, grusig sand ovan berg. Sanden är ca 2,8 4 m mäktig och tillhör materialtyp 3B och materialtyp 2. Ängforsvägen Djup till berg varierar längs vägsträckningen. Mellan 0/000 till ca 0/070 så är djup till förmodat berg 3 m eller djupare. Från 0/070 till 0/090 så varierar djup till berg mellan ca 0,8 2 m. I sektion 0/075 och 0/080 så har undersökningar skett vid sidan av väglinjen då berg påträffades innan 1,7 m. Jordlagret består av mulljord ovan grusig sand ovan berg. Den grusiga sanden tillhör materialtyp 2 och tjälfarlighetsklass Hållfasthets- och deformationsegenskaper Utförda trycksonderingar visar att jordens relativa fasthet varierar från medelfast till fast. 5.4 Hydrogeologiska egenskaper Fri grundvattenyta har obesvarats i en undersökningspunkt (SC1707) under skruvprovtagningarna på djupet ca 0,2 m under markytan. Vilket motsvarar en nivå på +234,6. Under provgropstagningen så observerades en vattenyta i 7 provgropar på 1,8 3 m djup under markytan. I samband med undersökningarna så påträffades större vattensamlingar på markytan mellan undersökningspunkterna ca SC1711 och SC1715, se bilaga 2. Det ska observeras att grundvattennivån varierar med årstid och nederbörd och kan återfinnas på andra nivåer än de ovan angivna. RAPPORT Version 1.0 7(9)

57 PM Geoteknik Projektnummer Valda härledda värden Följande parametrar är avsedda för beräkning vid byggnation, se Tabell 2. Tabell 2. Valda värden för området Djup Tunghet Jordart m.u.my [kn/m 3 ] Materialtyp / Tjälfarlighets-klass Mulljord 0-0,3 18 6A/1 Siltig grusig sand Friktionsvinkel [º] E- modul 0,3-18 3B & 5A/3 & Rekommendationer 7.1 Grundläggning av vägar All organisk ytjord skall schaktas bort innan grundläggningsarbete påbörjas. Grundläggningen ska ske på icke tjälfarlig mark alternativt frostfritt djup, vilket gäller såväl naturlig jord som fyllnadsmassor. Ett materialskiljande lager av geotextil ska läggas ut mellan naturlig jord och fyllning. 7.2 Anläggning av VA ledningar Markförlagda anläggningar rekommenderas att grundläggas på frostfritt djup alternativt frostskydds isoleras. 7.3 Tillfälliga Schakter Utifrån de utförda provgropsundersökningarna bedöms jorden vara relativt lättschaktad ovan grundvattenytan. Schakter upp till 1,5 m djup som ligger ovan grundvattenytan kan schaktansvarig själv utforma ifall släntkrön ej belastas. Vid djupare schakter än 1,5 eller under grundvattenytan så ska schakterna utformas med samråd av beställaren utsedda geotekniker. Vid schakt ska det beaktas att silt finns i jorden. Detta innebär att jorden kan få flytegenskaper vid kontakt med vatten eller vibrationer. Vid längre exponeringstider bör schakter skyddas mot nederbörd och andra höga flöden. 7.4 Permanenta schakt Alla permanenta schakter och slänter ska kontrollberäknas med avseende på stabilitet godkännas av beställarens sakkunnige. Vid schakt ska det beaktas att silt finns i jorden. Detta innebär att jorden kan få flytegenskaper vid kontakt med vatten eller vibrationer. Detta skall även beaktas utifrån möjligt behov av permanent erosionsskydd. 7.5 Sättning Vid grundläggning i sanden bedöms sättningarna vara försumbara för planerade vägar. Vid anläggning nära berg så ska risken för differenssättningar beaktas. 8(9) RAPPORT Version 1.0

58 PM Geoteknik Projektnummer Stabilitet Inga beräkningar angående totalstabiliteten har gjorts för undersökningsområdet men det rekommenderas kontrolleras i senare skede när planerade bebyggelse fastställs. RAPPORT Version 1.0 9(9)
