David Högberg, , Repetitionsutbildning

Transkript

1 David Högberg, , Repetitionsutbildning

2 Bakgrund Vad RAKEL är Funktioner Talgrupper Anropsnummer Radiodisciplin Momentinstruktioner Examinationsfrågor Innehåll

3 Avsnitt 1 BAKGRUND

4 Gemensam anslutningsnivå Följande funktioner ska finnas tillgängliga i RAKEL vid larmtillstånd senast : Ledningsenhet (SL/IL/BI) Räddningsenhet IVPA/sjukvårdslarm (motsv.) RAKEL ska användas som primärt kommunikationssystem vid larm fr.o.m Samtliga resurser ska byta talade anropsnummer till MSISDN oavsett radiosystem och bestyckning senast Följande funktioner bör finnas tillgängliga i RAKEL vid larmtillstånd senast : Höjdenhet Vattenenhet Regionala resurser Övriga resurser med frekventa samverkansbehov Fordon bör märkas om så snart som kommunernas ekonomi och anslutningstakt medger. (RCB ska finnas tillgänglig i RAKEL dygnet runt fr.o.m )

5 Sammanfattning RAKEL inom RäddSam F bygger på lång erfarenhet av operativ samverkan inom kommunens egen räddningstjänst mellan olika kommuners räddningstjänster mellan blåljusorganisationerna i länet gemensamma värderingar och rutiner att teknik skall vara stödjande och inte styrande att det lokala skall fungera tillsammans med det regionala och nationella

6 Avsnitt 2 VAD RAKEL ÄR

7 Gemensamt nationellt nät Identifiering via ISSI + TEI + K-nummer Robusthet Sekretess TETRA-teknik Allt går i nätet Krypterat luftgränssnitt (TAE2) SOS Alarms TNAserver Knyter ISSI-MSISDN SOS Alarm CoordCom Fast ansluten Företagsväxel mot publika telefonnätet Om nätet fallerar Okrypterat luftgränssnitt i direktläge C:a basar i landet varav hälften A-noder RAKEL-växel

8 Länsstyrelse Tänkt samverkan i RAKEL Försvarsmakt Energibolag Socialtjänst Polis Trafikverk Stat Larmoperatör (SOS Alarm) Kommun Teknisk förvaltning Kustbevakning Kriminalvård Bevakning Räddningstjänst Landsting Samhällsviktiga organisationer och företag Sjukhus Ambulans Hemsjukvård

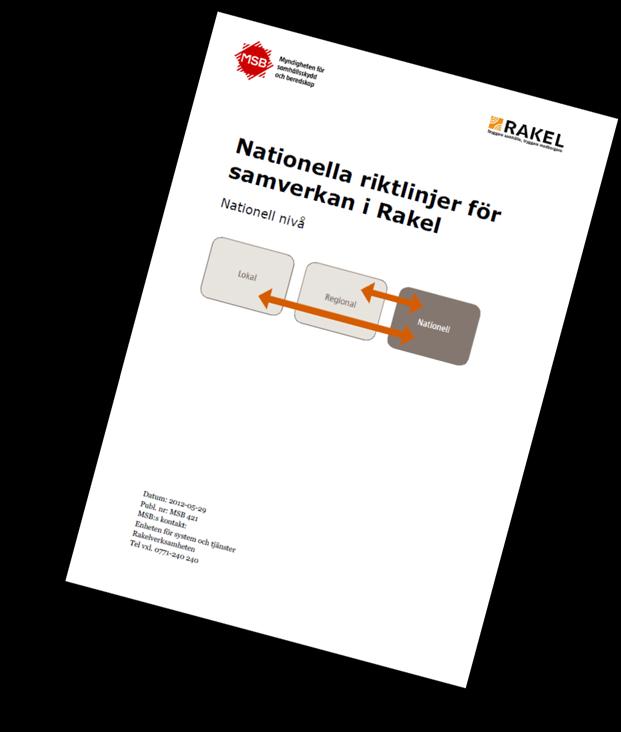

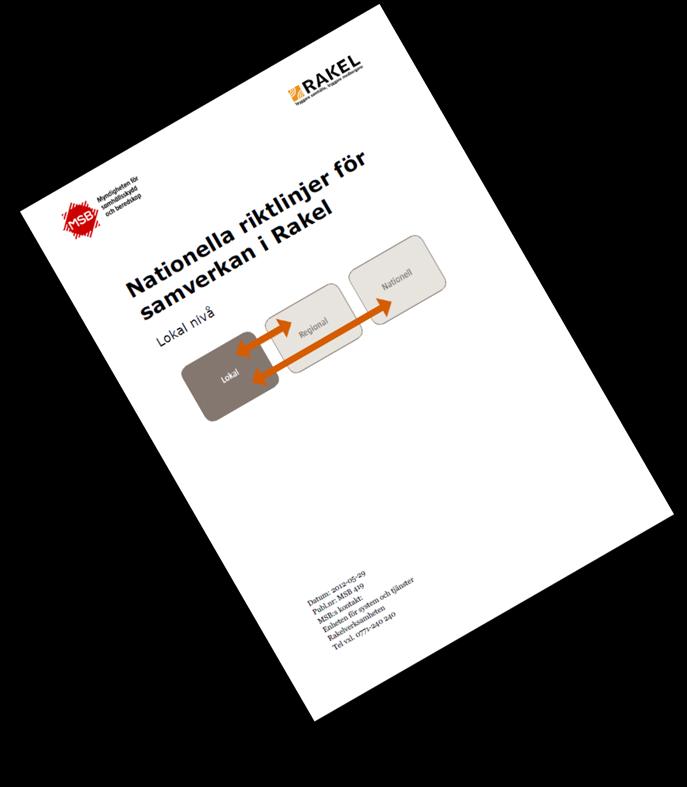

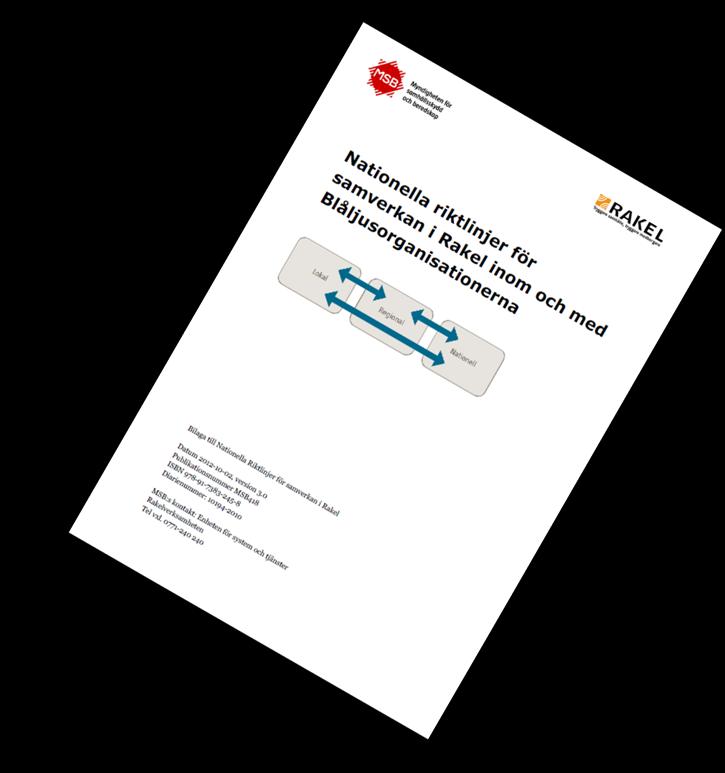

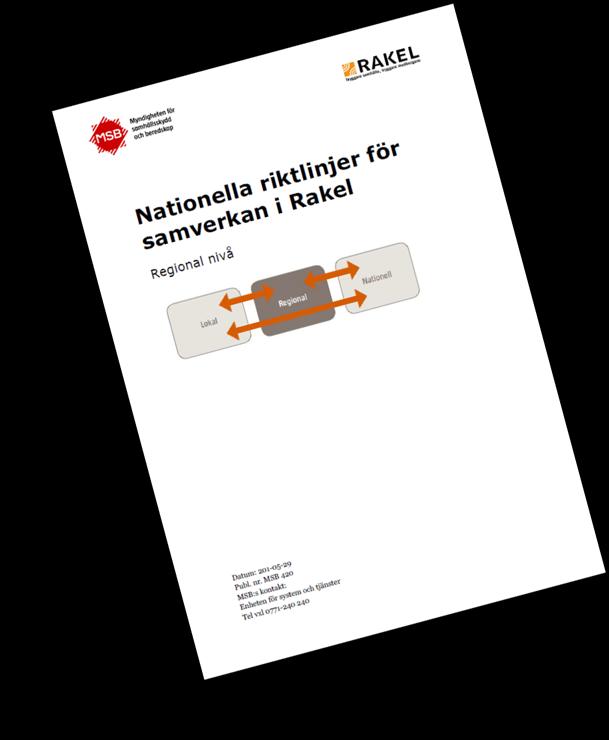

9 Nationella riktlinjer Abonnemangsvillkor

10 Samtalstyper Gruppsamtal Individsamtal Fungerar inte samtidigt

11 Trafiksätt Simplex Duplex Radiosamtal Telefonsamtal

12 Samtalstyper och trafiksätt Gruppsamtal Individsamtal Simplex Simplex Duplex

13 Säkerhetsregler Terminaler skall vara under kontinuerlig uppsikt eller i låst utrymme. Ett låst fordon får anses ok. Låsta utrymmen bör ha inbrottslarm. Låsta utrymmen rekommenderas ha brandlarm samt övervakning av elförsörjning. Förkomna terminaler ska omgående tillfälligt spärras i nätet. Den egna organisationens behöriga person(-er), ej funktioner Det måste också hanteras på jourtid vilket får lösas av den enskilda organisationen

14 Avsnitt 3 FUNKTIONER

15 SDS Korta textmeddelanden RAKEL:s motsvarighet till SMS Svårt att skriva från terminalerna Larminformation från SOS Det finns datorprogram att skicka med

16 Status Snabba siffermeddelanden med unik innebörd = synlig brand = påbörjar akut RVR Direkt från terminal Separat knappsats/applikation Statustriggade funktioner Fjärrstart av Gateway Talgruppsbyte

17 Samtalsbegäran (CBR) Status Anmälan till samtalskö Gruppsamtal eller individsamtal Gruppsamtal SOS Alarms system kopplar upp gruppsamtal på ärendets talgrupp (om man är knuten till ärendet) Utanför ärende blir alla samtal individsamtal i duplex

18 Samtalsbegäran, gruppsamtal 112-samtal Ärende skapas Talgrupp tilldelas Ärendeinformation skickas Resurs knyts Utlarmning påbörjas CBR gruppsamtal på tilldelad talgrupp Om något i detta flöde fallerar svarar CoordCom på den talgrupp terminalen är inställd på. Kan Rakelnätet inte identifiera vilken talgrupp terminalen är inställd på blir svaret i form av individsamtal i simplex.

19 Allt hänger ihop Navigation/ Statuspanel Informationsutskick Alla länkar i kedjan måste fungera SOS ska skicka mot rätt mottagarterminal Mottagarterminalen ska vara ansluten och aktiv i nätet Eventuell tredjepartsutrustning måste vara aktiv och ansluten till mottagarterminalen Rätt sändprofil för rätt utrustningskombination

20 Nätläge-TMO/Direktläge-DMO Nätläge - TMO (Trunked Mode Operation) i nätet Direktläge - DMO (Direct Mode Operation) utanför nätet

21 Avsnitt 4 TALGRUPPER

22 Talgrupp Ett avgränsat rum för samtal Rättigheter sätts i nätet Två hårdvaruidentiteter knyts till en mjukvaruidentitet

23 Grundprinciper Öppenhet till gagn för samverkan och de drabbade sammanhangen Samverkanstalgrupper (RAPS) för huvudmängden kommunikation Information skall tolkas av mottagaren (såväl aktiva som passiva) och inte via tekniska eller mänskliga filter Minimerat antal talgruppsbyten för redan insatt personal Nyttja väl etablerade och väl fungerande arbetssätt i ny teknik Utgångspunkten skall vara den lilla insatsen (träningsmatchen) som kan byggas ut/på till den stora insatsen (VM-finalen)

24 Talgruppsanvändning Gruppsamtal Individsamtal Status Larmtillstånd under framkörning RAPS för att erhålla händelse-information Stationstalgrupp för intern samordning För känslig information samt som alternativ till telefon För just statusgivning Larmtillstånd på skadeplats RAPS för sådant som är av intresse för alla RtjIns för intern samverkan För känslig information samt som alternativ till telefon För just statusgivning Utanför larmtillstånd Stationstalgrupp för all grupp-kommunikation Som alternativ till telefon samt t.ex. kvittens av provlarm, samtal med SOS För just statusgivning

25 Gemensam rutin Utlarmning Talgruppstilldelning Sker automatiskt i CoordCom Jönk RAPS 1-10, Larmkvittens Tyst via status Totalinfo När den räddningsresurs och den ambulans som förväntas vara först på plats kvitterat SOS tar initiativet KC kompletterar IB kompletterar Öppet för frågor SOS avslutar Förberedande order Sker på RAPS Vindruterapport Första resurs på plats Utan CBR Bekräfta adress Skadeomfattning Speciella risker Avsändare Första lägesrapport OSHBIP METHANE Fortsatta lägesrapporter

26 Talgruppsanvändning Ledningssamband Zzzz RAPS Led ORZ Rtj Led Operativt samband Samordningssamband ORZK Station Zzzz RAPS ORZ Rtj Ins Sjukvårdens och polisens Interna samband Sjukvård Insats Insats Känslig information Individsamtal Framkörning Skadeplats Efter särskilt beslut

27 Talgruppsjämförelse Intern bubbeltalgrupp Rtj Ambulans Polis Stationstalgrupp Stationstalgrupp Enhet Norr/Högland/Syd Egen händelse -* Enhetstalgrupp eller SjvInsats Intern samverkan vid insats Samverkan Jönk RAPS 1-10, Samverkan utanför RAPS 243 RtjIns 1-9 SjvInsats Insats 3X Jönk Blå 1-5 Samv Alla 1-2 Jönk RAPS 1-10, Jönk Blå 1-5 Samv Alla 1-2 Order Norr/Högland/Syd Jönk RAPS 1-10, Jönk Blå 1-5 Samv Alla 1-2 * Den kommunala räddningstjänsten har per definition inga egna händelser då de enligt lag måste meddela t.ex. polisen om samtliga händelser så att dessa själva kan fatta normativa beslut

28 Mappträd TG RAPS RAPS Zzzz Zzzz RAPS-X GUL GUL Zzzz Zzzz Gul-X Rtj Ins/Led Ins/Led Zzzz ORZK RtjIns/RtjLed Krisberedskap KRIS Zzzz Zzzz Ledn/Möte RäddSam F Jönk Station ORZK Station Kommun Kommunnamn UNC Ledn RTJ PrioLed ORZK Prio/Led UNC Gem-X SAR SAR RKC Nat SAR-1X Kärnkraft Kärnkraftverk SAR Sjö Nat SAR-2X KÖS KÖS Zzzz Zzzz KÖS-X SAR Flyg Nat SAR-3X VägAss Omr Vägass BLÅ BLÅ Zzzz Zzzz LednBlå Färjeled Led X Zzzz Blå-X DMO DMO-X ALLA ALLA Zzzz Zzzz LednAlla Zzzz Alla-X

29 Talgruppsindex Talgrupp Index Talgrupp Index Talgrupp Index Talgrupp Index Talgrupp Index Jönk RAPS 1 1 Jönk RAPS RtjIns RtjLed 1 21 Stationstalgrupp KS00 Jönk RAPS 2 2 Jönk RAPS RtjIns RtjLed 2 22 Annans RAPS RZ01 Jönk RAPS 3 3 Jönk RAPS RtjIns RtjLed 3 23 Annans RtjIns RZ11 Jönk RAPS 4 4 Jönk RAPS RtjIns RtjLed 4 24 Annans RtjLed RZ21 Jönk RAPS 5 5 Jönk RAPS RtjIns RtjLed 5 25 Annans RAPSLed RZ31 Jönk RAPS 6 6 Jönk RAPSLed RtjIns RtjLed 6 26 Zzzz Blå RZ40 Jönk RAPS 7 7 Jönk RAPSLe RtjIns RtjLed 7 27 Zzzz Gul RZ50 Jönk RAPS 8 8 Jönk RAPSLe RtjIns RtjLed 8 28 Zzzz KÖS RZ61 Jönk RAPS 9 9 Jönk RAPSLe RtjIns RtjLed 9 29 Zzzz Länsled RZ71 Jönk RAPS RtjLed Zzzz Möte RZ81

30 Sekretesslagstiftning Offentlighets- och sekretesslag (2009:400) 32 kapitel 8 : Sekretess gäller hos kommuner och statliga myndigheter för uppgift om en enskilds personliga eller ekonomiska förhållanden, om det kan antas att den enskilde eller någon närstående till denne lider skada eller men om uppgiften röjs och uppgiften förekommer i sådan verksamhet enligt lagen (2003:778) om skydd mot olyckor som avser 1. utförande av räddningsinsatser, 2. undersökningar av olyckor, eller 3. tillsyn. För uppgift i en allmän handling gäller sekretessen i högst tjugo år. Hälso- och sjukvårdslag Patientdatalagen

31 Avsnitt 5 ANROPSNUMMER

32 Olika identiteter MSISDN abonnentnummer ISSI identiteten i nätet Mnemonic TEI nätets textbeskrivning av abonnemanget terminalens hårdvaruidentitet

33 Anropsnummer MSISDN Nationellt system efter branschbegäran i många år Rätta in oss i ledet, som alla andra Självförtroende, vi är inte obildbara Lokal anpassning i nationellt system O R Z - K S F F

34 MSISDN Organisation O R Z - K S F F 1. Polis 2. Kommunal räddningstjänst samt MSB 3. Sjukvård samt larmoperatörer 4. Vägverket, Tullverket, Kustbevakningen, Sjöfartsverket, Svenska Sjöräddningssällskapet samt försvarsmakten 5. Länsstyrelser och kommunal verksamhet 6. Strålsäkerhetsmyndigheten, Elsäkerhetsverket, Luftfartsverket, Vägverket, Banverket samt övriga statliga myndigheter 7. Kriminalvården 8. Fortum och övriga elbolag

35 MSISDN RAKEL-region O R Z - K S F F 1. Norrbottens, Vätterbottens, Västernorrlands och Jämtlands län 2. Uppsala, Värmlands, Örebro, Västmanlands, Dalarna och Gävleborgs län 3. Stockholms län 4. Södermanlands, Östergötlands, Jönköpings och Gotlands län 5. Västra Götalands och Hallands län 6. Skåne, Blekinge, Kronobergs och Kalmar län

36 MSISDN RAKEL-zon O R Z - K S F F 1. Södermanlands län 2. Östergötlands län 3. Jönköpings län 4. Gotlands län

37 MSISDN Kommun O R Z - K S F F 1. Jönköpings kommun 2. Nässjö och Sävsjö kommuner 3. Tranås och Ydre kommuner 4. Vetlanda kommun 5. Värnamo kommun 6. Eksjö och Aneby kommuner 7. Gislaveds och Gnosjö kommuner 8. Jönköpings, Habo, Mullsjö och Vaggeryds kommuner

38 MSISDN Station O R Z - K S F F Nässjö 2000 Vetlanda 4000 Bodafors 2300 Landsbro 4400 Anneberg 2400 Korsberga 4500 Forserum 2500 Kvillsfors 4600 Malmbäck 2600 Pauliström 4700 Sävsjö 2700 Farstorp 4800 Stockaryd 2900 Ramkvilla 4900 Tranås 3000 Eksjö 6000 Österbymo 3500 Hjältevad 6500 Mariannelund 6600 Aneby 6700 Jönköping 1000 Huskvarna 1300 Gränna 1400 Norrahammar 1500 Bankeryd 1600 Visingsö 1700 Unnefors 1800 Ryd/Bottnaryd 1900 Jönköping SV 8000 Habo 8300 Mullsjö 8500 Vaggeryd 8700 Skillingaryd 8900 Värnamo 5000 Bredaryd 5700 Bor 5800 Rydaholm 5900 Gislaved 7000 Reftele 7300 Smålandsstenar 7400 Burseryd 7500 Hestra 7600 Gnosjö 7700 Hillerstorp 7900

39 MSISDN Enhet/Funktion O R Z - K S F F 00 Brandstation (basterminal) Brandman 08 Styrkeledare (09 handterminal två) 10 Räddningsenhet 20 Lätt räddningsenhet (t.ex. skärsläckarenheter) 30 Höjdenheter 40 Vattenenheter 50 Terrängenheter 55 Bandvagnar 57 ATV 60 FIP-enheter 65 Sjukvårdslarms-/IVPA-enheter 67 Specialenheter övrigt (t.ex. restvärde, kem eller depå) 69 Specialenheter övrigt (t.ex. restvärde, kem eller depå) 70 Transportenheter i direkt utryckningstjänst 75 Transportenheter utan direkt utryckningstjänst 77 Transportenheter utan direkt utryckningstjänst 79 Transportenheter utan direkt utryckningstjänst 80 Ledningsenheter (8X, handterminaler stab, 88 handterminal, 89 handterminal två) 90 Båt, normalt sjösatt 99 Båt, normalt på trailer (Larm/telematik knyts till ISSI O9RZKS)

40 MSISDN- Exempel O R Z - K S F F Brandstationen Värnamo Räddningsenhet Eksjö Styrkeledare Norrahammar Vattenenhet Sävsjö Höjdenhet Gislaved IVPA Visingsö Insatsledare Tranås

41 MSISDN därför alla sju Insatsledare Tranås Regional samverkansenhet Brandingenjör Norr Polis NÄPO Jönköping Ambulans Jönköping Polis IGV Jönköping Ambulans Falköping Polis NÄPO Höglandet FIP Nässjö Polis Trafikenheten Brandingenjör Syd Polisens handterminaler X X X

42 Kontakt med andra Inom RäddSam F anropas enligt användningsprinciper för talgrupper samt via individsamtal SOS Alarm AB anropas via samtalsbegäran Ambulanssjukvården samt polispatruller anropas vid larm enligt användningsprinciper för talgrupper samt via individsamtal, i övrigt via individsamtal LKC anropas via samtalsbegäran på snabbknapp 7, alternativt individsamtal till s.k. anropstalgrupp ( för LKC Jönköping) Räddningstjänstresurser utomläns anropas vid larm utomläns i den RAPS-talgrupp som händelsen tilldelats, alternativt via individsamtal. I övrigt via individsamtal Andra aktörer anropas via individsamtal antingen direkt till en enskild terminal eller till s.k. anropstalgrupp.

43 Kontakt via anropstalgrupp Individsamtal till mottagarens anropstalgrupp LKC Jönköping: tryck sändtangent (se även momentinstruktion om starta individsamtal) Trafikverk, JRCC, Försvarmakt etc. anropas som LKC. Deras anropsnummer finns i adressboken (07-Nationell, se momentinstruktion om adressbok) Tänk på att använda sändtangenten för start av individsamtal (inte Anropa )

44 Avsnitt 6 RADIODISCIPLIN

45 Hur man pratar Under pågående samtal förväxling får ej riskeras fyrställigt MSISDN kan vara okej vid väl etablerad kontakt i egen stationstalgrupp Funktionens anropsnummer används IL/BI: , , SL: 2 43-KS08 Bm: MSISDN eller personnamn Fordon: fordonets MSISDN

46 Hur man pratar (forts) Anropsnummer Organisationssiffran uttalas med ett ord 1 = Polis, 2 = Räddning, 3 = Ambulans SOS kallas SOS (Jönköping) LKC kallas 4-3 (RAKEL-zon) Anrop Sexställigt anropsnummer med organisationstillhörighet skall användas vid anrop. T.ex. Räddning ( fyrtiotre tio åttio ) Polis från Räddning , kom! Avslut Klart slut från Ambulans !

47 Företräde i radiotrafiken il-samtal Säkerhet, hot, risker, möjligheter Först på plats Behov av information för att kunna göra en förstainsats Säkerhet, hot, risker, möjligheter Högst på väg Underlag för taktiska beslut Övriga Sitt lugnt i båten information kommer

48 Radiodisciplin Elefanten Stora öron, liten mun Krokodilen Stor mun, inga öron Illustration: Anne-Christin Carlsson

49 Avsnitt 7 MOMENTINSTRUKTIONER

50 Kunskapsnivå Uppgiftskatalogen har kompletterats med kunskapsnivåer för RAKEL. Dessa redovisas här något summariskt Baskunskap Grundläggande kunskaper om RAKEL-systemet Säkerhetsregler De olika trafiksätten och samtalstyperna Kännedom om MSISDN-uppbyggnad Kunna anropsnummer inom egen station samt egna ledningsenheter Grundkunskaper om talgruppsanvändningen inom RäddSam F Tillämpliga handhavandemoment SL skall dessutom Kunna nyttja talgrupper för ledning samt för samverkan utanför RAPS Utökade handhavandemoment IL skall dessutom Kunna sätta upp sambandsplaner för olika typer av händelser Kännedom om anropsnummer inom den egna regionen BI/RCB skall dessutom Kunna nyttja talgrupper för ledning på TIB-nivå Kännedom om anropsnummer inom hela länet samt primärsamverkande kommuner utomläns

51 Information i displayen Anropsnummer Ev funktionssymboler Inställd talgrupp Talgruppsindex Inställd talgruppsmapp Nättäckning Aktuell tid Innebörd vänster valknapp Innebörd höger valknapp

52 SRG 3900 Vrid = Volym samt valratt i menyer Tryck = Mode 1 tryck - talgrupp 2 tryck - status 3 tryck - profil Nödlarm Missade händelser Samtal och meddelanden Samtalshistorik samt uppkoppling av duplexsamtal 1 Samtalsbegäran SOS grupp 2 Samtalsbegäran SOS individ 3 Samtalsbegäran station/ib grupp 4 Status U 5 Status F 6 Statuslista, position UD 7 Samtalsbegäran LKC Jönköping 8 Samtalsbegäran till SOS-F i gatewayläge 9 Stationstalgrupp 0 SDA-meny (t.ex. portöppning) * Nattläge Vänster valknapp Normalt växling till normalprofil Höger valknapp Normalt Text +/- Avsluta samtal samt nollställ menyläget Håll inne 2 sek # Trafiksätt TMO/DMO/Gateway

53 Starta gruppsamtal 1) Kontrollera att rätt talgrupp är inställd 2) Lyssna så att ingen trafik redan pågår 3) Tryck in sändtangenten och säg önskat anropsnummer

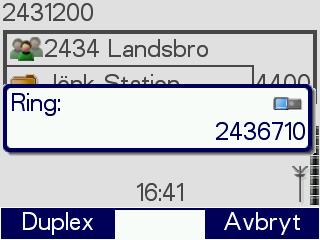

54 Starta individsamtal 1) Ange mottagarens anropsnummer 2a) Tryck in sändtangenten för simplexsamtal 2b) Tryck in grön lur för duplexsamtal Simplexsamtal besvaras med sändtangenten och duplexsamtal med grön lur

55 Talgruppsbyte 1) Tryck en gång på mode -knappen 2) Ange talgruppens index Observera att denna metod hämtar talgruppen från mappen Alla 3) Bekräfta med sändtangenten eller vänta 6 sekunder

56 Talgruppsbyte, alternativ metod 1) Tryck en gång på mode -knappen 2) Snurra på navi - ratten tills önskad talgrupp visas 3) Bekräfta med sändtangenten eller vänta 6 sekunder

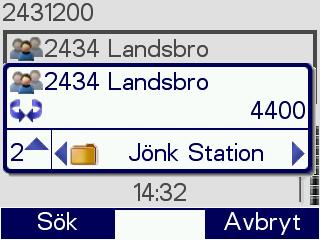

57 Talgruppsmappsbyte 1) Tryck en gång på mode -knappen 2) Tryck pil höger/vänster tills önskad talgruppsmapp visas. Tryck pil upp/ner för att byta mappnivå 3) Snurra på navi - ratten tills önskad talgrupp visas 4) Bekräfta med sändtangenten eller vänta 6 sekunder

58 Samtalsbegäran SOS till talgrupp 1) Tryck och håll inne knapp 1

59 Samtalsbegäran SOS till individ 1) Tryck och håll inne knapp 2 SOS etablerar samtalet genom att ringa upp, och den anropande svarar som på ett vanligt individsamtal.

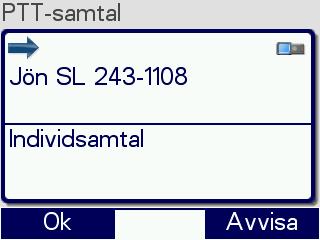

60 Ta emot individsamtal Om det i terminalen anges PTT-samtal är det ett inkommande simplexsamtal. Svara då genom att använda ordinarie sändtangent/ptt Om det i terminalen anges Telefon är det ett inkommande duplex- eller telefonisamtal. Svara då genom att trycka grön lur. Observera att om en monofon sätts tillbaka i sin hållare eller röd lur trycks in avslutas samtalet och terminalen återgår till att lyssna på inställd talgrupp

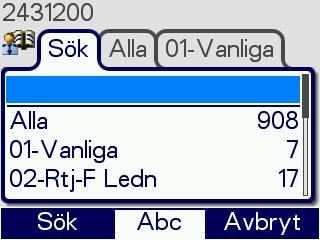

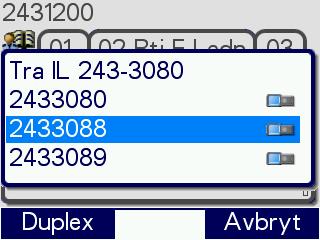

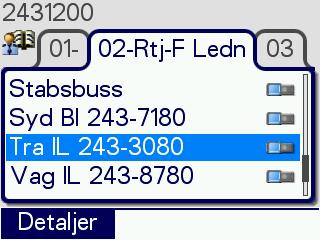

61 Telefonbok 1) Adressboken nås via menysystemet (pil ner) och ikonen Kontakter 2) Man kan söka fritt i adressboken genom att mata in sökbegrepp 3) Man kan också leta i de olika flikarna efter önskad mottagare 4) När önskad mottagare hittats trycker man på Detaljer, väljer önskat anropsnummer och anropar med sändtangenten för simplexsamtal och grön lur för duplexsatal

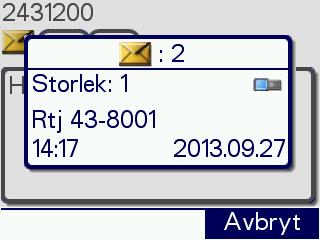

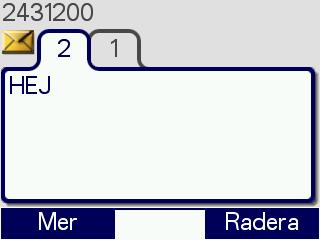

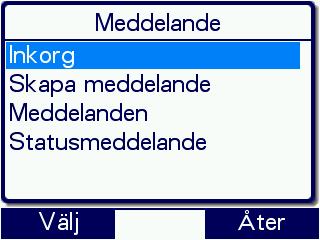

62 Läsa SDS 1) Inkorgen nås via menysystemet (pil ner) och ikonen Meddelande och sedan menyvalet Inkorg 2) Olästa meddelanden markeras med blått flikhuvud. Man bläddrar mellan meddelanden med höger/vänster pil 3) Information om avsändare samt tidsstämpling kan fås om man trycker Mer och därefter Detaljer 4) Avsändare 5) Tidsstämpling

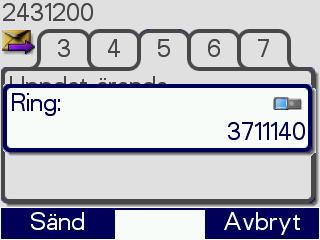

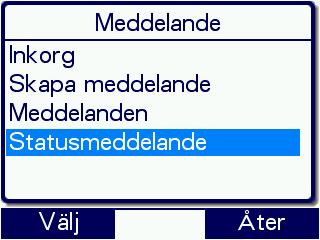

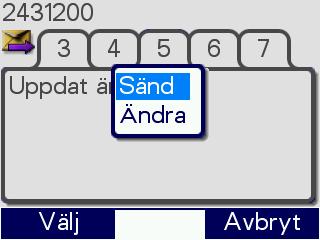

63 Skicka status 1) Välj menyikonen Meddelande 5) Förvald mottagare är SOS Alarm AB. 2) Välj menyrubriken Statusmeddelande 3) Välj önskat status och tryck Mer 6) Ange annat mottagarnummer om så önskas. Tryck sedan Sänd 4) Välj Sänd 7) Sändningsstatus visas sedan

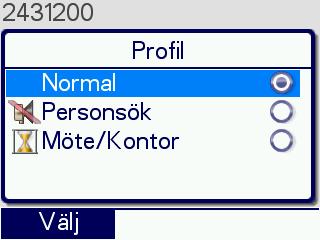

64 Profiler 1) Välj menyikonen Profil 2) Välj önskad profil

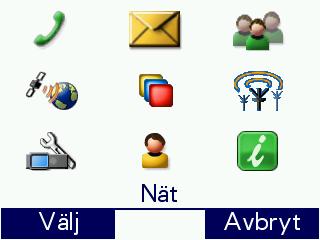

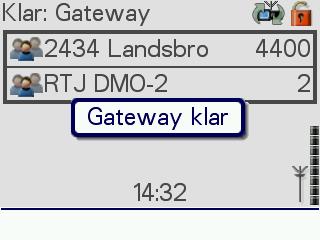

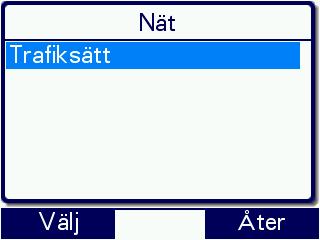

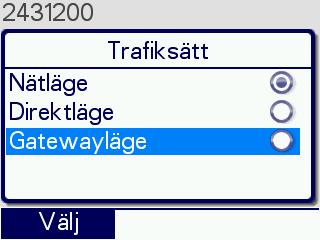

65 Aktivera gateway (överkurs) 1) Ställ in önskad talgrupp i nätläget 2) Gå in i menyikonen Nät 3) Välj menyalternativet Trafiksätt 4) Välj Gateway-läge 5) Vänta tills terminalen meddelar Gateway klar 6) Ställ in önskad talgrupp i DMO-läget

66 Nödlarm Intryckt knapp Nödstatus till SOS Senast kända position till SOS Öppnar upp egen stationstalgrupp Sänder 10 sekunder, lyssnar 20 sekunder under 5 minuter SOS vidtar i nuläget ingen åtgärd vid nödlarm!

67 STP 8000 Vrid = Volym samt valratt i menyer Mode-knapp 1 tryck - talgrupp 2 tryck - status 3 tryck - profil Sidoknapp skickar samtalsbegäran SOS grupp om knappen hålls inne 2 sek Sändtangent samt uppkoppling av simplexsamtal Vänster valknapp Normalt växling till normalprofil Samtalshistorik samt uppkoppling av duplexsamtal Nödlarm Missade händelser Samtal och meddelanden Höger valknapp Normalt Text +/- Avsluta samtal samt nollställ menyläget Håll inne 2 sek 1 Samtalsbegäran SOS grupp 2 Samtalsbegäran SOS individ 3 Samtalsbegäran station/ib grupp 4 Status U 5 Status F 6 Statuslista position UD 7 Samtalsbegäran LKC Jönköping 8 Samtalsbegäran SOS-F i gatewaylage 9 Stationstalgrupp 0 SDA-meny, t.ex. portöppning * Knapplås # Fjärrstart av gateway

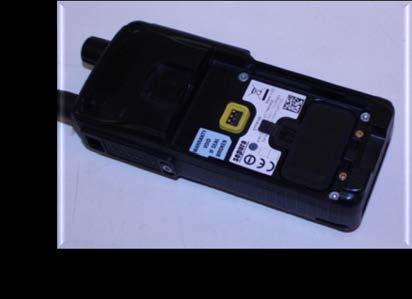

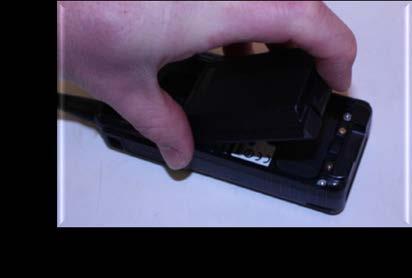

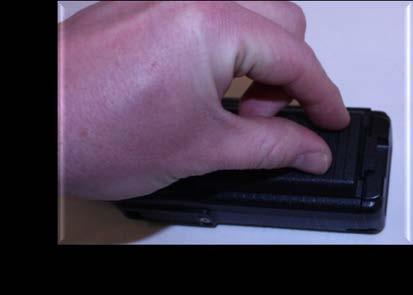

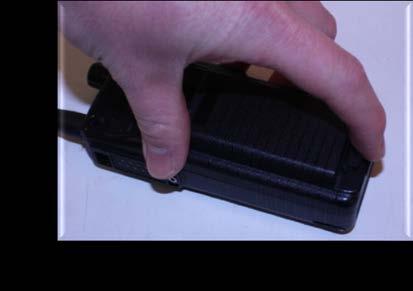

68 Batteribyte 1) Vänd terminalen med baksidan uppåt 4) Sätt i det nyladdade batteriet 2) Tryck in snäpplåset 5) Tryck tills batteriet snäpper fast 3) Lyft upp batteriet

69 Starta gruppsamtal 1) Kontrollera att rätt talgrupp är inställd 2) Lyssna så att ingen trafik redan pågår 3) Tryck in sändtangenten och säg önskat anropsnummer

70 Starta individsamtal 1) Ange mottagarens anropsnummer 2a) Tryck in sändtangenten för simplexsamtal 2b) Tryck in grön lur för duplexsamtal Simplexsamtal besvaras med sändtangenten och duplexsamtal med grön lur

71 Talgruppsbyte 1) Tryck en gång på mode -knappen 2) Skriv in talgruppens index med siffertangenterna 3) Bekräfta med sändtangenten eller vänta 6 sekunder

72 Talgruppsbyte, alternativ medod 1) Tryck en gång på mode -knappen 2) Snurra på navi - ratten tills önskad talgrupp visas 3) Bekräfta med sändtangenten eller vänta 6 sekunder

73 Talgruppsmappsbyte 1) Tryck en gång på mode -knappen 2) Tryck pil höger/vänster tills önskad talgruppsmapp visas. Tryck pil upp/ner för att byta mappnivå 3) Snurra på navi - ratten tills önskad talgrupp visas 4) Bekräfta med sändtangenten eller vänta 6 sekunder

74 Samtalsbegäran SOS till talgrupp 1) Tryck och håll inne knapp 1

75 Samtalsbegäran SOS till individ 1) Tryck och håll inne knapp 2 SOS etablerar samtalet genom att ringa upp, och den anropande svarar som på ett vanligt individsamtal.

76 Ta emot individsamtal Om det i terminalen anges PTT-samtal är det ett inkommande simplexsamtal. Svara då genom att använda ordinarie sändtangent/ptt Om det i terminalen anges Telefon är det ett inkommande duplex- eller telefonisamtal. Svara då genom att trycka grön lur. Observera att om en monofon sätts tillbaka i sin hållare eller röd lur trycks in avslutas samtalet och terminalen återgår till att lyssna på inställd talgrupp

77 Telefonbok 1) Adressboken nås via menysystemet (pil ner) 2) Man kan söka fritt i adressboken genom att mata in sökbegrepp 3) Man kan också leta i de olika flikarna efter önskad mottagare 4) När önskad mottagare hittats trycker man på Detaljer, väljer önskat anropsnummer och anropar med sändtangenten för simplexsamtal och grön lur för duplexsatal

78 Läsa SDS 1) Inkorgen nås via menysystemet (pil ner) 2) Olästa meddelanden markeras med blått flikhuvud. Man bläddrar mellan meddelanden med höger/vänster pil 3) Information om avsändare samt tidsstämpling kan fås om man trycker Mer och därefter Detaljer 4) Avsändare 5) Tidsstämpling

79 1) Välj menyrubriken Statusmeddelande eller använd snabbknapp 6 Skicka status 2) Välj önskat status och tryck Mer 3) Välj Sänd 4) Förvald mottagare är SOS Alarm. Ange annat mottagarnummer om så önskas. Tryck sedan Sänd 5) Sändningsstatus visas sedan

80 Profiler 1) Välj Profil under inställningsmenyn 2) Välj önskad profil Alternativ metod är att trycka tre gånger på mode-knappen och sedan välja med naviratten

81 Nödlarm Intryckt knapp Nödstatus till SOS Senast kända position till SOS Öppnar upp egen stationstalgrupp Sänder 10 sekunder, lyssnar 20 sekunder under 5 minuter SOS vidtar i nuläget ingen åtgärd vid nödlarm!

82 Avsnitt 8 EXAMINATIONSFRÅGOR

83 Examinationsfrågor 1 Vilken talgrupp använder du i första hand vid larm? Vilket anropsnummer har JILL i RAKEL? Ange ordningsföljd för företräde i radiotrafiken: Högst på väg Il-samtal Övriga Först på plats

84 Examinationsfrågor 2 Vilket trafiksätt liknar mest ett vanligt radiosamtal? Vilken samtalstyp liknar mest ett vanligt radiosamtal? Styrkan åker ut på övning en måndagskväll. Vilken talgrupp ska ni använda? Vilket anropsnummer har din ordinarie insatsledare i RAKEL?

85 Examinationsfrågor 3 Hur startar du ett individsamtal i RAKEL till din styrkeledare? Vilka två sista siffror har en höjdenhet i sitt anropsnummer? Vilken talgrupp kan sägas ersätta det analoga systemets sektorkanaler? Hur anropar du SOS?

86 Examinationsfrågor 4 Om din terminal är ansluten till RAKEL-nätet, är den då i DMO eller TMO? Hur byter du talgrupp på din terminal? Styrkan har behov av att samordna sig mellan olika fordon under framkörning. Vilken talgrupp ska användas då?
