ÄNGSBÄCKEN LIDKÖPING GESTALTNINGSPROGRAM. projektnummer datum

Transkript

1 GESTALTNINGSPROGRAM projektnummer datum

2 SYFTE OCH BAKGRUND Detta gestaltningsprogram har tagits fram för att visa gestaltningsprinciper, visioner och tankar för den nya Ängsbäcken i Lidköping. Programmet är framtaget parallelt med ett förprojekteringsskede och därav är inte alla tekniska lösningar fastlagda men gestaltningen har diskuterats i samband med projekteringsfrågor. Det innebär att visualiseringar och bilder är att se som tidiga visioner och kan komma att förändras allteftersom projekteringen framskrider. Principerna är dock generellt hållna och är tänkta att kunna anpassas efter olika lösningar. Programmet riktar sig till en bred motagarkrets och ska på ett enkelt sätt redogöra för principer. Mer tekniska beskrivningar och detaljerade lösningar kommer att finnas redovisade i den systemhandling som förprojekteringen skall resultera i. Programet är framtaget av Sweco åt Lidköpings kommun. Anders Blomberg, landskapsarkitekt, har sammanställt programmet med hjälp av projekteringsgruppen; Ann Jansson, Richard Broholm, Rustan Lundquist och Johan Roos. Uppdragsledare har varit Petter Gustavsson. Dokumentet är i första hand gjort för utskrift i A3-format. 2

3 GEOGRAFIN Vänern Lidköping Lidan Öppen bäck Kulvert Reningsverk BÄCKENS FUNKTION Ängsbäcken tar hand om det vatten som kommer från reningsverket och för det fram till ån Lidan där vattnet i sin tur rinner norrut till Vänern. Ängsbäcken övergår i sista sträckningen till en kulvertdragning innan vattnet når Lidan. 3

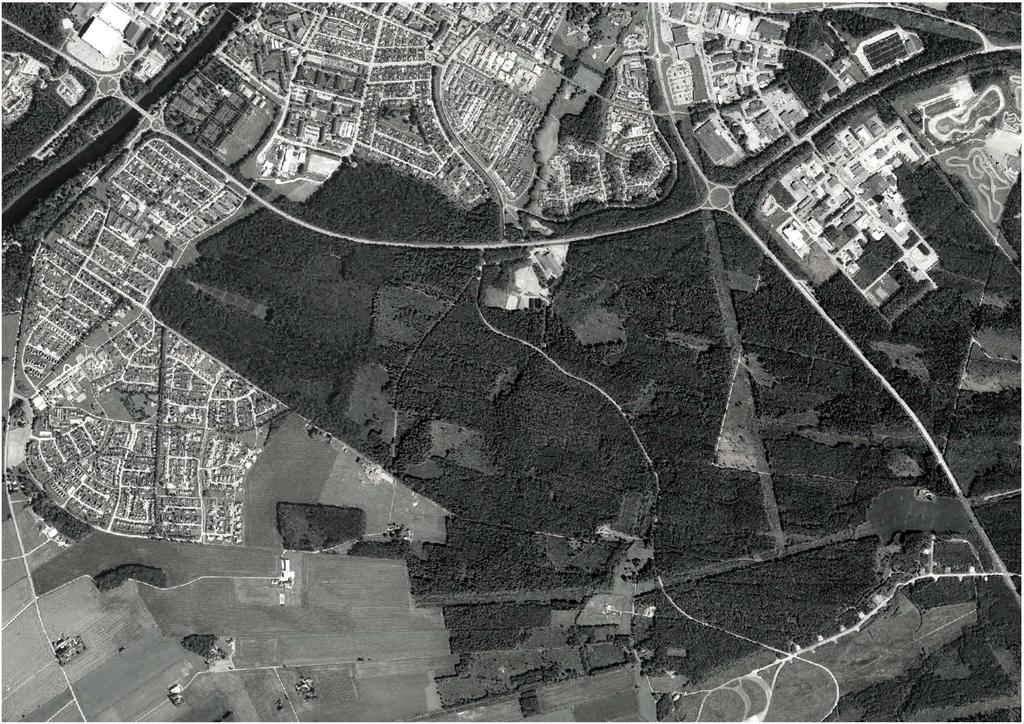

4 GEOGRAFIN BÄCKENS STRÄCKNING OCH OMRÅDET IDAG Bilden visar ett flygfoto där sträckningen av bäcken syns tillsammans med symboler för några av de funktioner som finns i området idag. Området används för bland annat promenader, löpning, ridning, hundträning, styrketräning och skytte. Till största delen går bäcken genom skogsområden av varierande karaktär. Där vägar och stråk korsar bäcken byggs broar. Bäcken leds ibland i dykarledningar under stråk men då dessa är av mer teknisk art visas de inte i detta gestaltningsprogram. Längs bäcken byggs en väg som beläggs med träflis och kan användas som löpspår eller för för promenader. Vägen ska även användas som serviceväg för underhållsfordon för den löpande driften av bäcken. I väster anläggs en liten sjö där ett antal funktioner samlas och skapar en mysig besöksplats. Här finns möjlighet att träna på utegymmet, leka bland vatten och lekutrustning, ta en fika vid ett bord, dingla med benen över vattnet på en brygga eller lära om bäcken och vattenrening genom informationsskyltar. Kulvert början Bro Utjämningsdamm Entréområde till promenadstråket med utegym, temalekplats och information om vattenrening Bro Bro Bro Promenad Löpning Utegym Skytte Hundträning Ridning 4

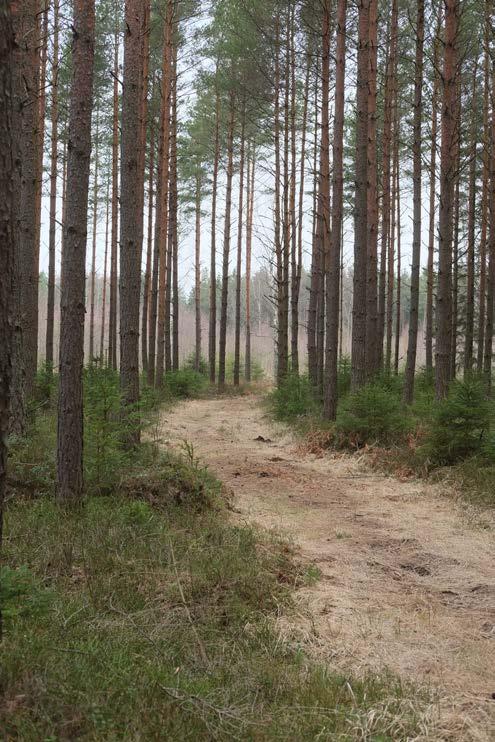

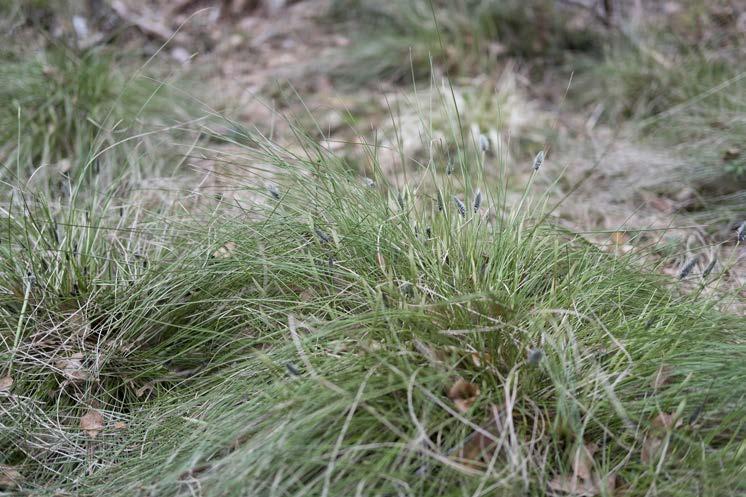

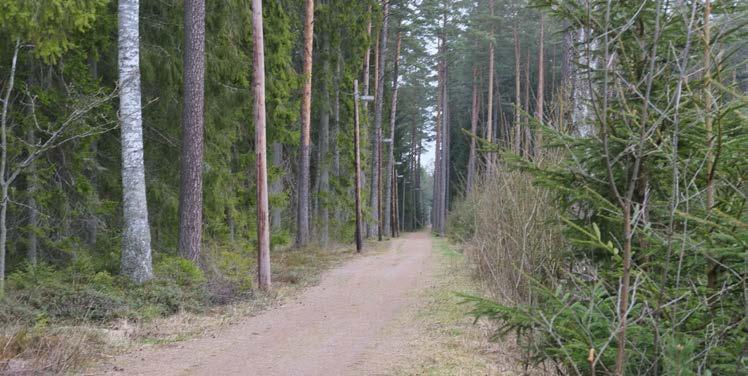

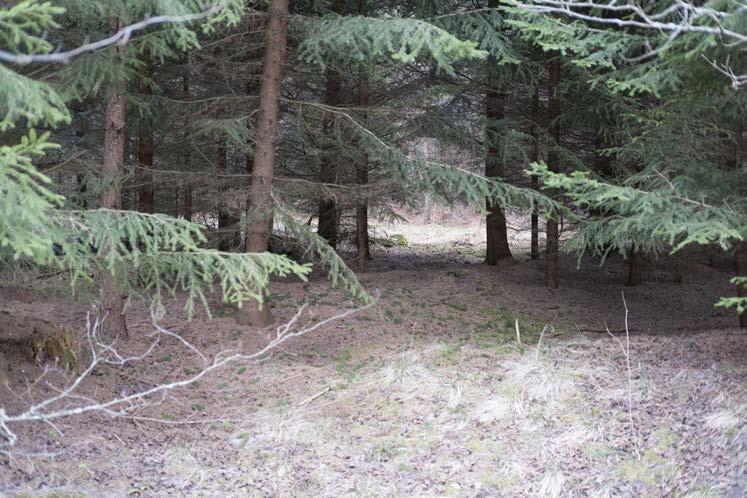

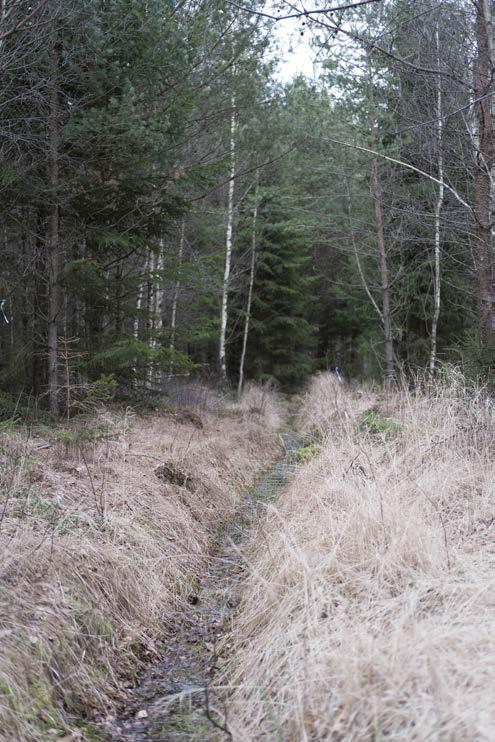

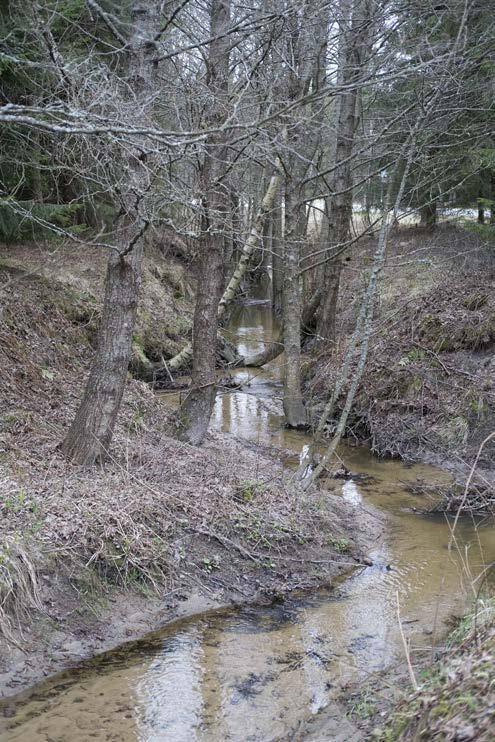

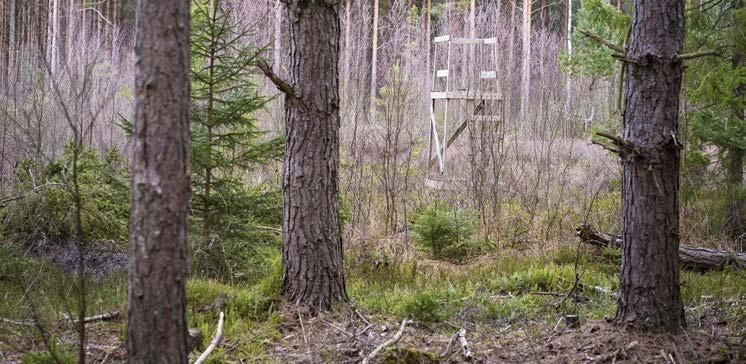

5 PLATSEN IDAG Jakttorn i bryn Ett av de lite större större Det största vattendraget i vattendragen i området Befintlig skogsstig området Löpspår med elljus i området Vattenansamling i lågpunkt I partier är granskogen tät Fältskiktet är varierat, här gräs 5

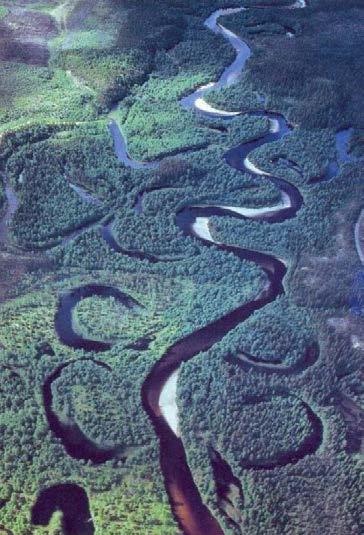

6 ÄNGSBÄCKEN LIDKÖPING GESTALTNINGSPRINCIPER Långa siktlinjer Jämnbredd Korta siktlinjer MEANDRANDE VATTENFÅROR Genom att till vis del efterlikna denna slingrande form skapas ett varierat och naturlikt utseende på Ängsbäcken. I den stora skalan får bäcken ett antal krökar som gör att långa siktlinjer bryts. I den lilla skalan görs utformningen på ett sätt som liknar de naturligt eroderade brinkarna genom att bäcken inte är jämnbred utan breddar ut i kurvorna. Denna meandrande form kan också bidra till ytterligare vattenrening genom varierande syresättning. (bild från Sveriges nationalatlas, 1995) Breddning i kurvor I naturen meandrar ofta vattendrag genom flackare landskap. Det innebär att vattendraget bildar en slingrande form och breddar ut i ytterkurvorna där vattenhastigheten och därmed erosionen på strandbrinkarna är som störst. 6

7 ÄNGSBÄCKEN LIDKÖPING GESTALTNINGSPRINCIPER Trädkronor tillåts växa ut över bäcksektionen och minskar det öppna rummet BÄCKRUMMET Längs bäcken löper hela vägen ett promenadstråk som även fungerar som serviceväg för det löpande underhållet av bäcken. Stråket får en överbyggnad för att klara skötseltrafiken och ett ytskikt av flis för att smälta in i miljön och vara bekvämt att springa och gå på. Bäcken och stråket är något förhöjt i förhållande till omgivningen och bäcken är tät i botten, detta för att inte bäckvattnet ska påverka/påverkas av grundvattnet på platsen. Slänterna i förhöjningen hålls gröna för att minska det öppna bäckrummet. Träd på båda sidor bäcken tillåts växa ut med sina kronor över både bäck och stråk så att det öppna bäckrummet minskas. I bäcken byggs brinkarna upp med material som växter kan rota sig i. Här planteras ett växtmaterial som tål platsens förutsättningar och ger bäckrummet en grön karaktär som passar in i skogen. Växterna får sedan sin näring från bäckvattnet. Promenadstråk ca. 3 meter. Bäck - varierande bredd, ca. 7 meter. Totalbredd, ca meter. Tät botten Plantering i brinkarna Flis på stråket Växter i slänten 7

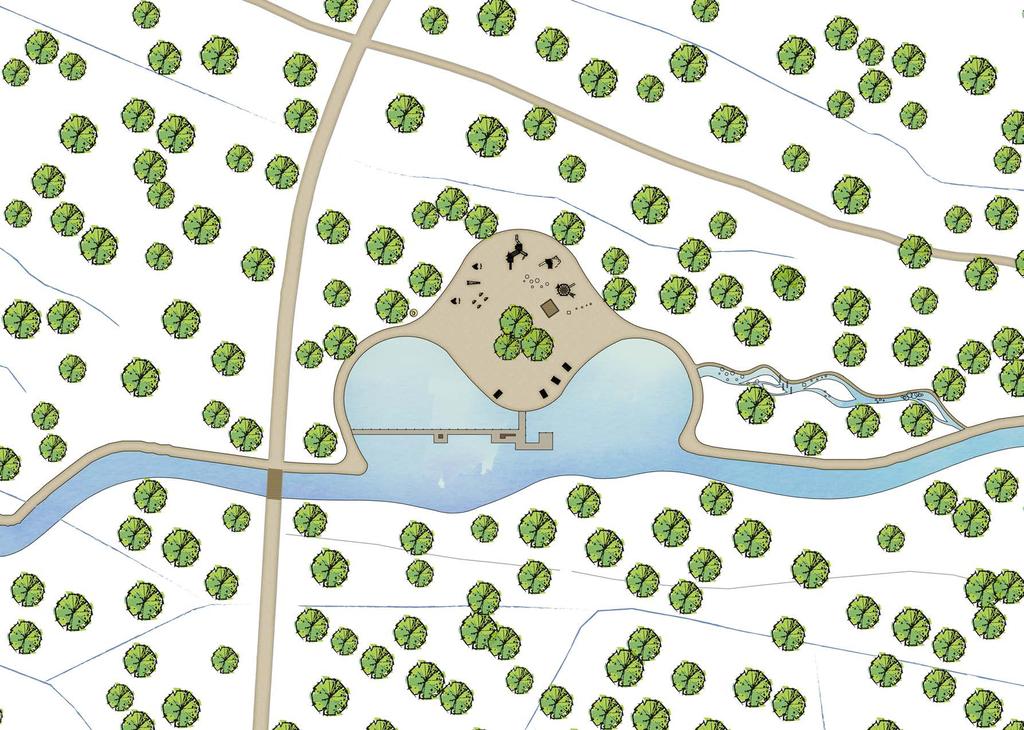

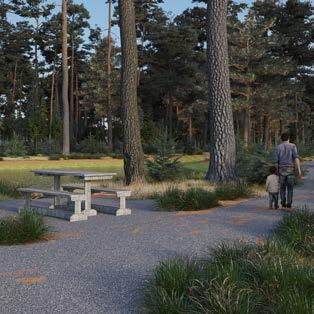

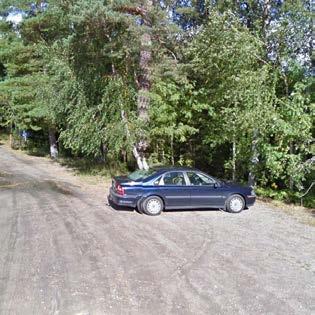

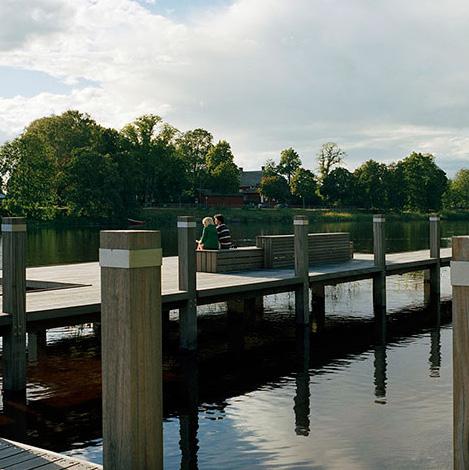

8 PLANFÖRSLAG BESÖKSPLATS En besöksplats anläggs längs bäcken där ett antal funktioner samlas. Det blir lek, träning, fika, pedagogiska inslag och vattenkontakt. Centralt skapas njurformad damm där funktionerna läggs så att de kringsluts av dammen. Till platsen tar man sig till fots från en parkeringsyta längre åt väster. Från parkeringen leds besökare till dammen längs bäcken vilket ger vistelseplatserna vid dammen en liten distans från parkeringen. Väl framme vid dammen finns möjligheten att fortsätta runt dammen på stråket eller korsa dammen genom en spång som kopplar till ett trädäck på vattnet. Däcket skapar vistelseplatser i söder i vattennära läge; alltid populärt! Den njurformade dammen omsluter ett område där man antingen kan sätta sig ner och fika vid bänkarna, leka med barnen på lekplatsen eller träna på Lidköpings finaste utegym. Utrustning är tillverkat i trä, kanske med material från platsen, och skapar en fin koppling till naturen i området. Belysning gör att platsen även blir användbar under de mörka timmarna. Intill besöksplatsen anläggs en vattenlekplats med pedagogisk lek av olika slag. Här finns möjlighet att pumpa vatten, skapa fördämningar och annat. Vattnet är dock inte kopplat till huvudbäcken utan förses separat med färskvatten. Där vistelseplatsen öppnar upp sig placeras ett entréobjekt som kopplar till vattenhanteringen på platsen. På platsen görs också en omfattande informationssatsning där besökare informeras om både dammen, bäcken, verket och vattenrening i Lidköping. Mot den befintliga bebyggelsen bevaras en skogsridå som skärmar av dammen och själva entréplatsen från de boende. Parkering Utegym Lekplats Entréobjekt Vattenlekplats Bro Trädäck Sittplatser 8

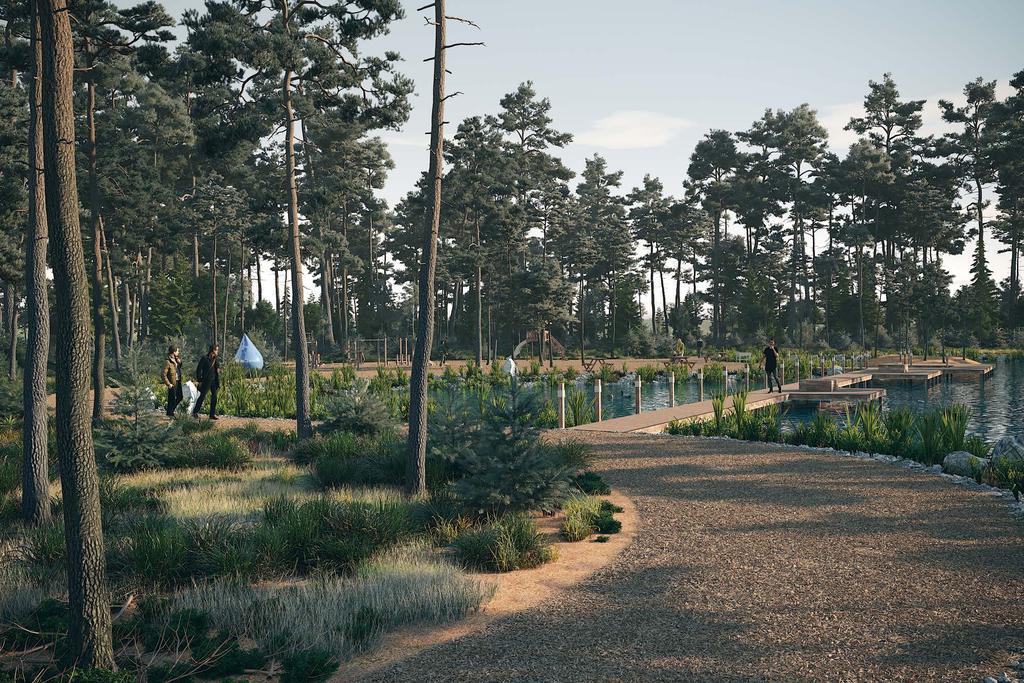

9 BESÖKSPLATS 9

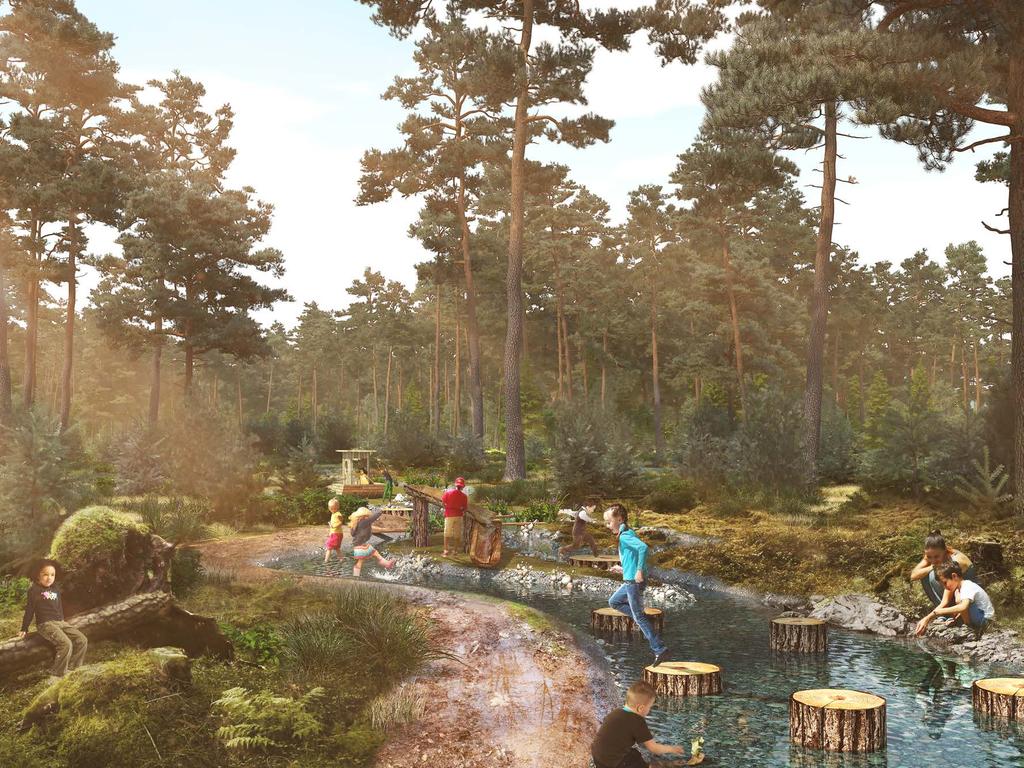

10 VATTENLEKPLATS 10

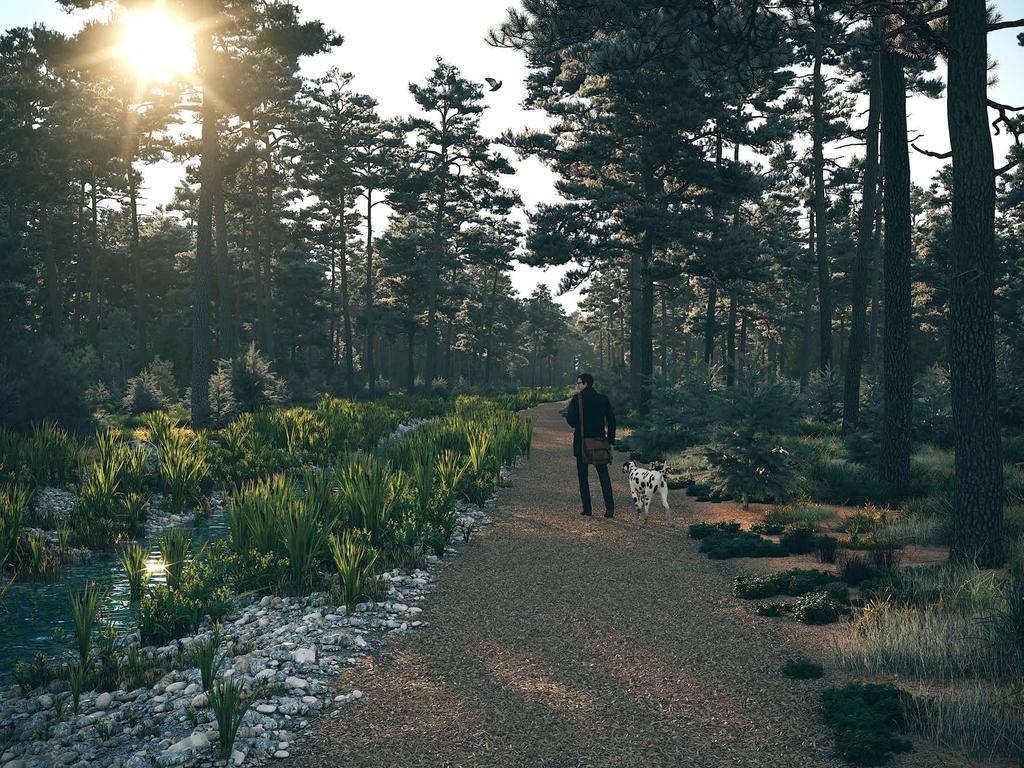

11 BÄCKEN 11

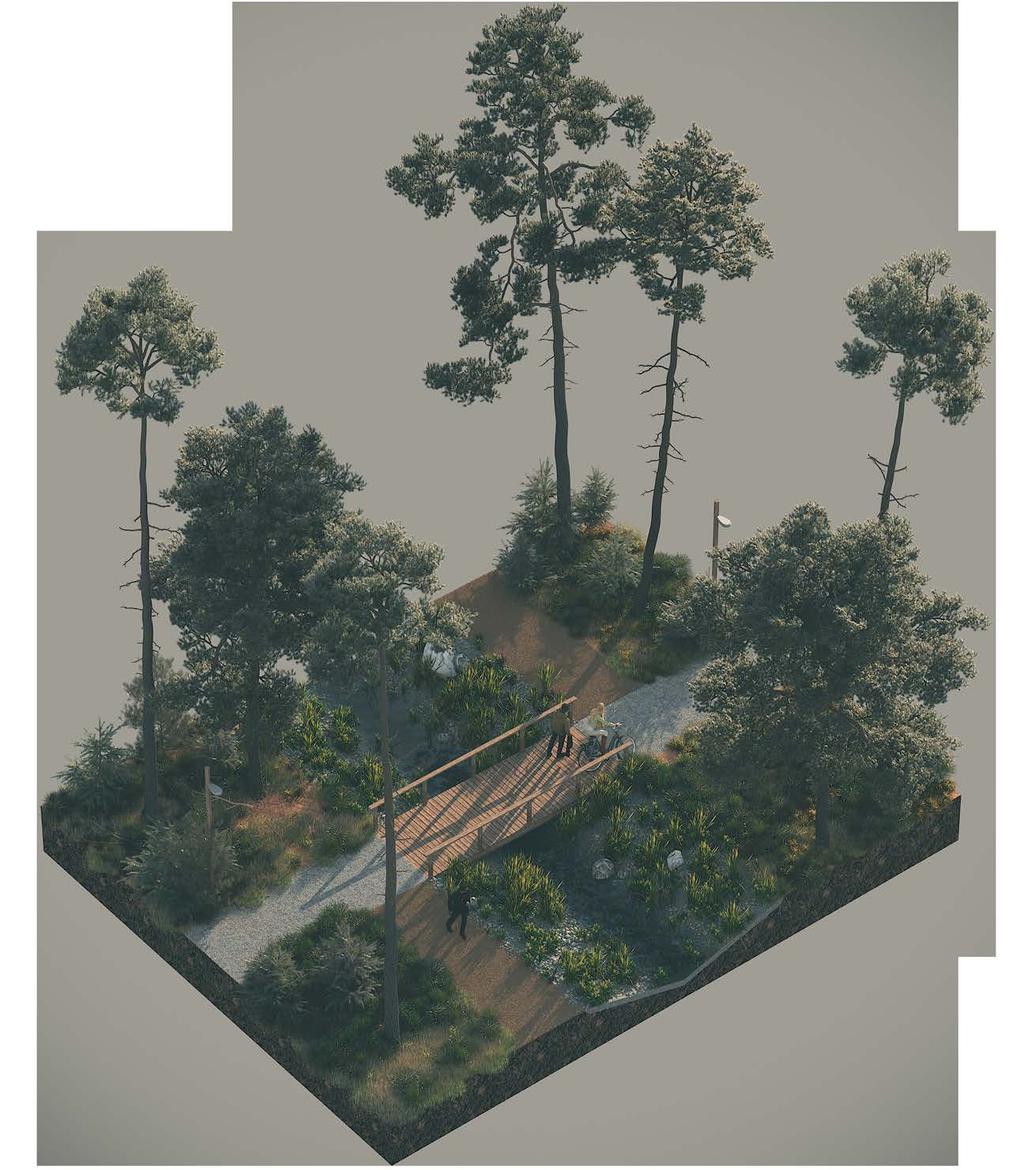

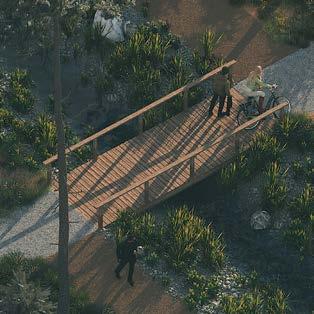

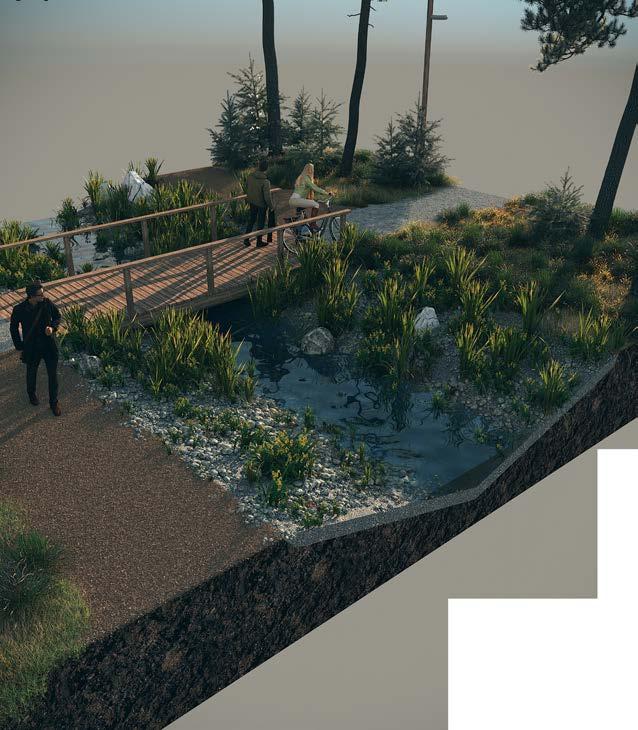

12 ÄNGSBÄCKEN LIDKÖPING KORSNINGAR BROAR Bäcken korsar vid ett antal platser olika leder. Här byggs broar för gående och cyklister. Broarna görs enkla och funktionella för att smälta in på platsen. Materialet blir trä som eventuellt kan återanvändas från fällda träd i anläggningsskedet. Broarna ligger utspridda längs bäcken och gör att det inte är långt till närmsta bro om man vill korsa bäcken i nord-sydlig riktning. På bilderna syns också promenadstråket som går längs bäcken. Här illustreras hur stråket kan byta sida om bäcken vid broarna om behovet finns. 12
