TILLÄMPNINGSGUIDE FÖR OPTIVENT ULTRA» INNOVATIVT VAV-SPJÄLL MED ULTRALJUDSTEKNIK

Transkript

1 AIR COMFORT AIR MANAGEMENT OPTIVENT ULTRA TILLÄMPNINGSGUIDE FÖR OPTIVENT ULTRA» INNOVATIVT VAV-SPJÄLL MED ULTRALJUDSTEKNIK

2 UltraSound Technology by FläktGroup LÅG LJUDNIVÅ INOMHUSLUFT AV HÖG KVALITET FLEXIBILITET NOGGRANNHET OCH MÅNG- SIDIGHET ENERGI- EFFEKTIVITET MINSKAT UNDERHÅLL VÅR ULTRALJUDSINNOVATION Ultraljud förekommer i naturen och utnyttjas bland andra av fladdermöss och delfiner för ekolokalisering. Det är ett effektivt sätt att analysera vad som finns i närheten utan att använda syn- eller känsel. Vår innovation går ut på att anpassa ultraljudstekniken för att analysera vad som händer med luftflödet inuti en ventilationskanal. Exakta sensorer och smarta algoritmer ger oss en mycket detaljerad bild av luftströmmen genom att studera hur ljudvågor påverkas av den rörliga luften. 2

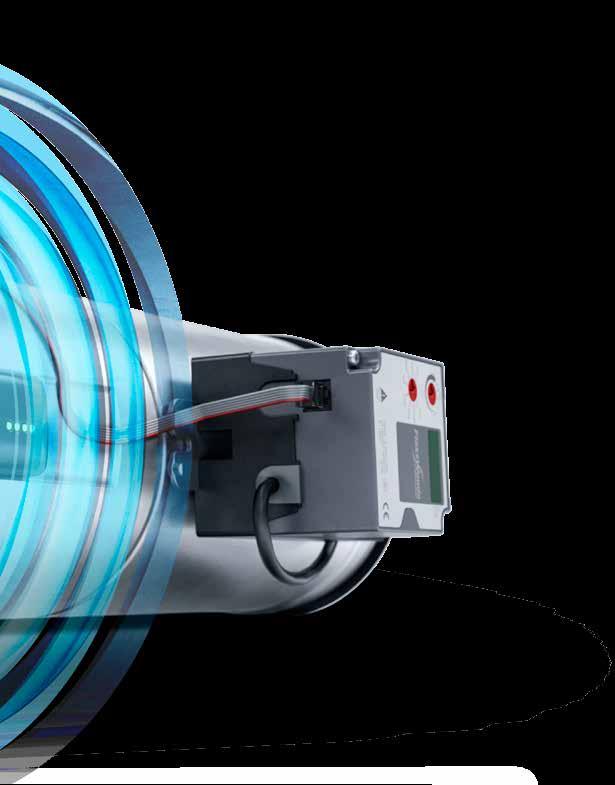

3 INNOVATIVT VAV-SPJÄLL MED ULTRALJUDSTEKNIK OSLAGBARA FÖRDELAR INOM MÅNGA TILLÄMPNINGAR Fläkt Woods OPTIVENT är en beprövad serie VAV-spjäll som nu har optimerats med en banbrytande innovation. Med avancerad flödesanalys som bygger på ultraljudsteknik kan vi nu presentera ett avgörande framsteg för behovsstyrd ventilation. En banbrytande nyhet som förebygger de problem som tidigare kunnat uppstå med VAV-spjäll nämligen buller, turbulens och tryckfall i luftflödet. Dammansamling påverkar mätnoggrannheten, förorenar luften och kräver underhåll. OPTIVENT ULTRA erbjuder dessutom flera unika fördelar för byggare, fastighetsägare och entreprenörer. Med ultraljudstekniken undviker man traditionella risker och problem med VAV-system och möjliggör enklare konstruktion, installation och driftsättning. Detta ger sammantaget lägre livscykelkostnader och oöverträffad luftkomfort. OPTIVENT ULTRA by FLÄKT WOODS 3

4 OPTIVENT ULTRA OCH BEHOVSSTYRD VENTILATION FÖR LUFTKVALITET OCH KOMFORT INOMHUS Vi tillbringar idag över 90 % av vår tid inomhus. För att minska energiförbrukningen finns det en tendens att göra byggnader allt lufttätare. Det innebär att väl planerad ventilation och luftkvalitet inomhus är viktigare än någonsin. Det handlar inte bara om komfort, utan även om att kunna prestera så bra som möjligt. Att lära oss mer i skolan, bli friska snabbare på sjukhus och öka vår produktivitet i arbetet. Ett system med behovsstyrd ventilation (VAV) känner av tillfälligt ökade ventilationsbehov och anpassar sig för att tillhandahålla just den luftväxling som behövs varken mer eller mindre. Detta kräver precision och flexibilitet från både system och komponenter. OPTIVENT ULTRA som variabelt luftspjäll passar i varje VAV-system och lyfter installationen till en ny komfortnivå. Förbättrad inomhusluft lyfter produktiviteten. Att öka friskluftsflödet från 12 l/s till 24 l/s har visat sig minska korttidssjukfrånvaron med 35 %. Om tillförseln av uteluft fördubblas i ett klassrum (i ett intervall mellan 3 och 9,5 l/sek per person) kan effektiviteten i studierna förbättras med 8 14 %. 4

5 26 l/sek EXAKT LUFTVOLYM Mätnoggrannheten hos vår ultraljudsteknik innebär att exakt rätt mängd luft levereras vid varje givet tillfälle. Inte för lite vilket skulle kunna äventyra komfort och hälsa. Inte för mycket vilket kan ge drag och onödig energiförbrukning. LÅGA LJUDNIVÅER Sensorfri flödesmätning eliminerar bullergenererande turbulens. Lågt flödesmotstånd betyder lågt tryckbehov, vilket också sänker ljudnivåerna. 8 l/sek MÅNGSIDIG Ultraljudstekniken har den stora fördelen att den inte kräver en fysisk givare i luftströmmen. Det innebär mindre risk för att damm ackumuleras en stor fördel i många tillämpningar. FLEXIBELT ARBETSOMRÅDE OPTIVENT är konstruerad för att ge optimala prestanda, från minimiflöde med känslig styrning till högsta systemflöde utan turbulens eller tryckfall från mätningen. 65 l/sek TEMPERATUR OCH CO2 UNDER KONTROLL Termisk komfort och låga koldioxidnivåer är några av de grundläggande kraven på bra inomhusluft. För att upprätthålla en smal komfortzon på bara några grader Celsius krävs precis reglering, samtidigt som kravet på frisk luft gör att koldioxidnivån måste hållas efter kontinuerligt. LUFTFUKTIGHET Väl reglerad fuktighet är en mindre uppmärksammad aspekt på luftkvalitet. Obalanserad luftfuktighet kan orsaka komfortproblem som irritation i ögon, näsa och hud och sekundära effekter som statisk elektricitet. OPTIVENT ULTRA är en perfekt lösning för att uppnå god komfort, tack vare långsiktig reglernoggrannhet med VAV och låga ljudnivåer. 5

6 ATT LÖSA PROBLEMET MED BEHOVS-STYRD VENTILATION SETT TILL MILJÖ, EKONOMI, INSTALLATION & TILLFÖRLITLIGHET Nästan energineutrala byggnader är framtiden och det är en mycket näraliggande framtid. Alla nya byggnader måste uppfylla den standarden senast 2020, offentliga byggnader redan Lösningen för ventilation liknar den för automatisk belysning, som tänds när man går in i ett rum och släcks när man går ut. Eftersom ventilation kräver ännu mer energi än belysning är det rationellt att lägga pengar på behandlad luft bara när det behövs, och där det behövs. Och det är precis vad som är syftet med behovsstyrd ventilation. Att anpassa ventilationen exakt till det tillfälliga behovet är rätt tänkt. För ändamålet behövs några extra komponenter, som sensorer och spjäll, och avancerade regulatorer som styr systemet. Men den investeringen har kort återbetalningstid. Stora energibesparingar sänker kostnaderna på lång sikt och gynnar samtidigt vår miljö. Efterfrågan på behovsstyrd ventilation växer därför påtagligt från år till år. Samtidigt blir konstruktion, installation, driftsättning och underhåll en allt knepigare uppgift. OPTIVENT ULTRA förenklar arbetet för alla inblandade. Kompakt utrustning, enklare att styra OPTIVENT ULTRA är extremt enkel att anpassa till byggnaden eftersom det kräver mycket mindre utrymme än traditionella spjäll. Ultraljudstekniken mäter hela tvärsnittet av luftströmmen, vilket gör mätningen okänslig för turbulens. Det behövs med andra ord inga raksträckor kring böjar och T-stycken. Ett DCV-system med VAV-spjäll är numera enkelt att anpassa även till befintliga byggnader med begränsat installationsutrymme. OPTIVENT ULTRA är samtidigt en flexibel komponent i varje DCV-system, och erbjuder Modbus-kommunikation som standard. 6

7 Låga energikostnader, litet underhållsbehov SANNOLIKHET FÖR NÄRVARO 1,0 0,9 Konstant luftvolym (CAV) LUFTFLÖDE 0,8 DCV 0,7 0,6 0,5 ENERGIBESPARING 0,4 0,3 0,2 0, TID Exempel på klassrumsnärvaro och energibesparingar UNDVIK SLÖSERI ANVÄND DCV FÖR ATT UPPNÅ MÅLEN Att använda behovsstyrd ventilation är ett smart sätt att spara energi. Om lufttillförseln anpassas till minskat behov kan energi sparas utan att kompromissa med komforten. Tricket är att kontinuerligt mäta behovet av förändring av temperatur och koldioxidhalt, och anpassa ventilationen därefter. Det är en enkel uppgift med smarta regulatorer och ännu enklare med OPTIVENT ULTRA som VAV-spjäll. Som en komponent i ett behovsstyrt ventilationssystem bidrar OPTIVENT ULTRA till sunda driftkostnader. Med ständigt stigande energipriser blir den grundläggande kalkylen fördelaktigare för var dag som går. Men OPTIVENT ULTRA bidrar också till långsiktigt god ekonomi redan i sig själv: Att mäta luftflödet i systemet med hjälp av ultraljud är en noggrannare metod. Den leder till minskat energikrävande luftflöde uppvärmning och kylning sker endast när behov finns. Vid ultraljudsmätning finns ingen fysisk tryckgivare i luftströmmen som orsakar turbulens och tryckfall och som kräver högre fläktvarvtal. Konventionella tryckgivare samlar med tiden på sig damm. Dammansamlingen påverkar både noggrannhet och tryckfall, vilket orsakar onödiga energikostnader. För att undvika detta krävs regelbunden rengöring. Avsaknaden av fysiska givare innebär att underhållskostnaderna reduceras. (Och ultraljudsgivarna påverkas inte av regelbunden kanalrengöring.) Investering 10 % Räkna med besparing med OPTIVENT ULTRA Underhåll 5 % Ett system för behovsstyrd ventilation, baserat på OPTIVENT ULTRA-spjäll, är ett bra val som blir ännu bättre när fördelarna med ultraljud beaktas. Energi 85 % LCC-BESPARINGAR MED OPTIVENT ULTRA jämfört med konventionella VAV-spjäll KOSTNAD INVESTERINGEN ÄR DEN MINSTA KOSTNADEN I ett typiskt ventilationssystem står den för cirka 10 % av systemets livscykelkostnad. Konv. VAV-spjäll med statisk mätn. Konv. VAV-spjäll Kylning 30 % Belysning och tekniska installationer 10 % Konv. VAV-spjäll med statisk mätn. Konv. VAV + T-givare OPTIVENT ULTRA Konv. VAV-spjäll Konv. VAV-spjäll med T-givare LCC-besparingar jämfört med konventionella VAV-spjäll OPTIVENT ULTRA Tillkommande kostnader för konstruktion, installation och driftsättning jämfört med OPTIVENT ULTRA TID LCC SUMMERAR DET HELA. Om man tar hänsyn till alla kostnader under ett VAV-spjälls effektiva livslängd står OPTIVENT ULTRA i en klass för sig. Mindre investering än för ett VAV-spjäll med statisk mätning och lägre konstruktions- och driftsättningskostnader än för VAV-spjäll med T-givare. I jämförelse med ett enkelt, konventionellt VAV-spjäll är inköpskostnaden obetydligt högre en skillnad som snabbt kompenseras av enastående låga driftkostnader. Ventilation 30 % Uppvärmning 30 % ENERGIFÖRBRUKNING I BYGGNADER är en faktor som kan förbättras avsevärt med ett effektivt ventilationssystem, eftersom mycket av kostnaderna ligger i just ventilationen. 7

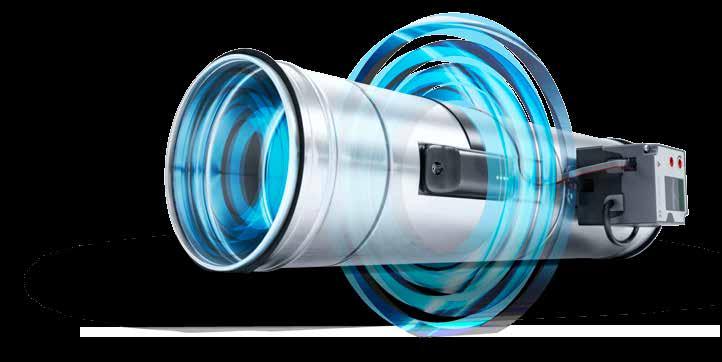

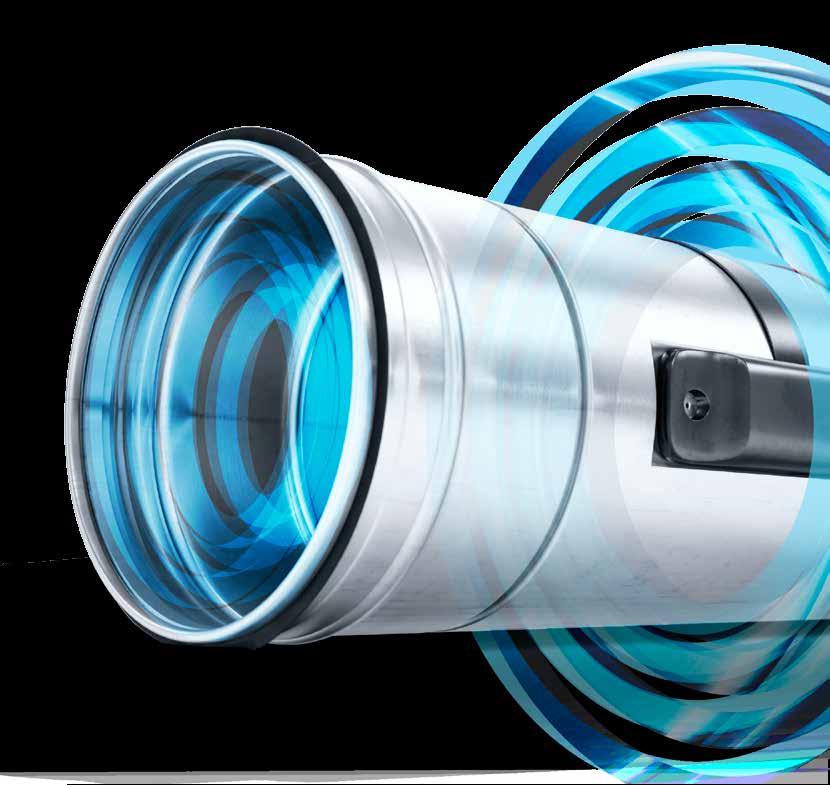

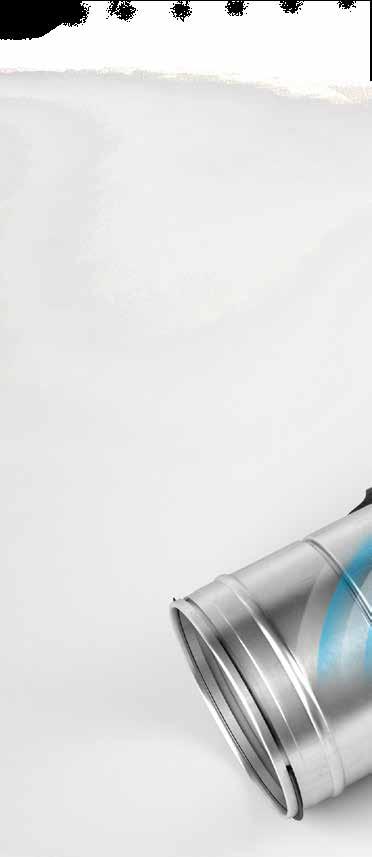

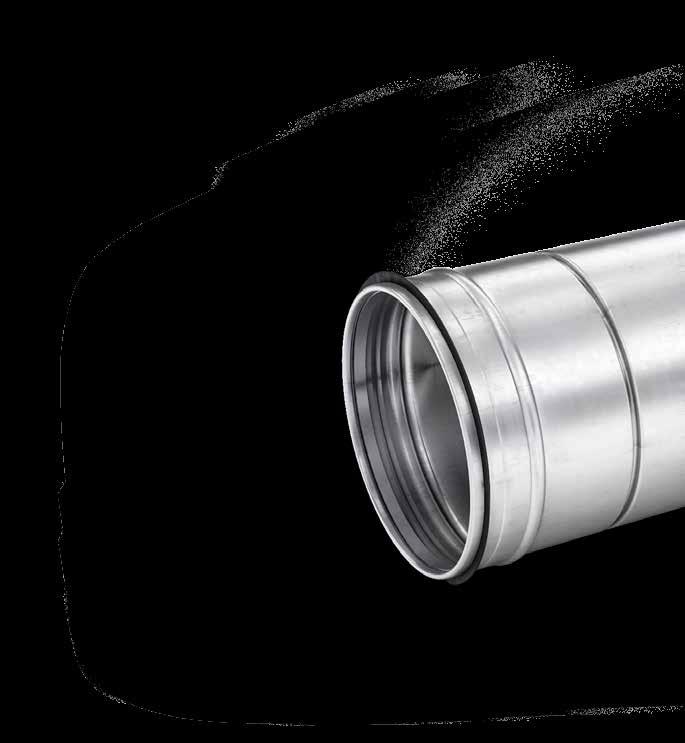

8 Osynlig teknik ger synliga fördelar I vårt ständiga arbete med att utveckla produkter och lösningar har vi alltid försökt tänka i ovanliga banor. När det gäller styrning av VAV-spjäll har denna strävan tagit sig mycket konkreta uttryck. Vi ville kunna mäta luftflödet med hög exakthet, men utan att påverka det. Vi insåg att en sådan lösning skulle ge stora fördelar, både i enhetens grundläggande prestanda och sett till långsiktiga driftkostnader. Efter många års utveckling vid vårt forskningscenter i Finland har vi förverkligat våra idéer i en framtidsvisande innovation för VAV-spjäll där flera patent har sökts. Ingen fysisk givare sitter i luftströmmen där den skulle samla damm, skapa oljud och påverka flödet, med turbulens och tryckfall som följd. Med hjälp av ultraljud kan vi mäta utan att påverka. Utvecklingen av ultraljudsteknik för luftflödesmätning baseras på några fysikaliska samband. Ljudvågor påverkar inte mätobjektet nämnvärt, men påverkas kraftigt av det. Det är därför vi kan se tydliga bilder av ofödda barn. Men ljudvågor är känsliga för luftrörelser. Försök till exempel ropa i motvind. DETEKTERINGSMETOD För att analysera luftrörelser med ultraljud kan vi välja mellan flera metoder. Vi har valt att använda en teknik baserad på fasförskjutning. Den grundläggande fysiken bakom tekniken är att ljudvågor strålar ut från en ljudkälla. Ljudvågor är osynliga, men uppträder på samma sätt som de koncentriska vågor som bildas på en vattenyta när man släpper en sten i den. Ljudvågor har samtidigt egenskapen att de lätt driver bort med vinden. UltraSound Technology by FläktGroup 8

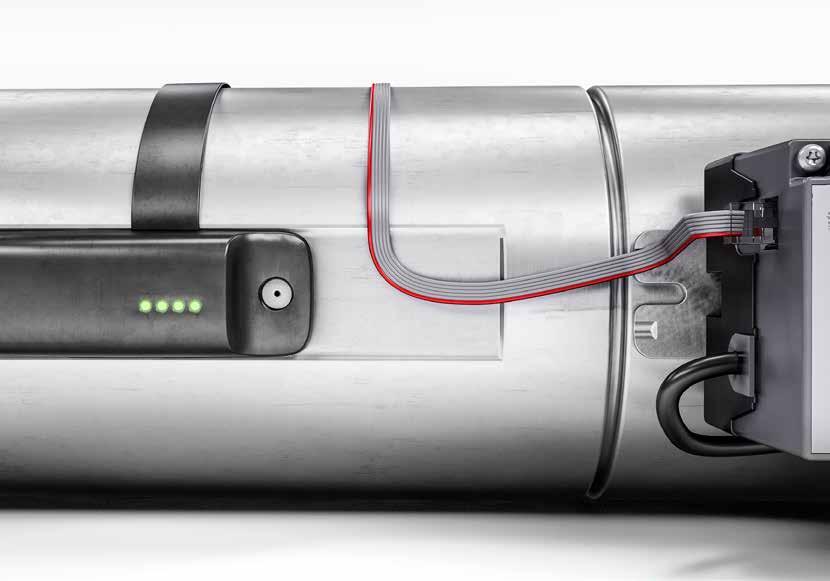

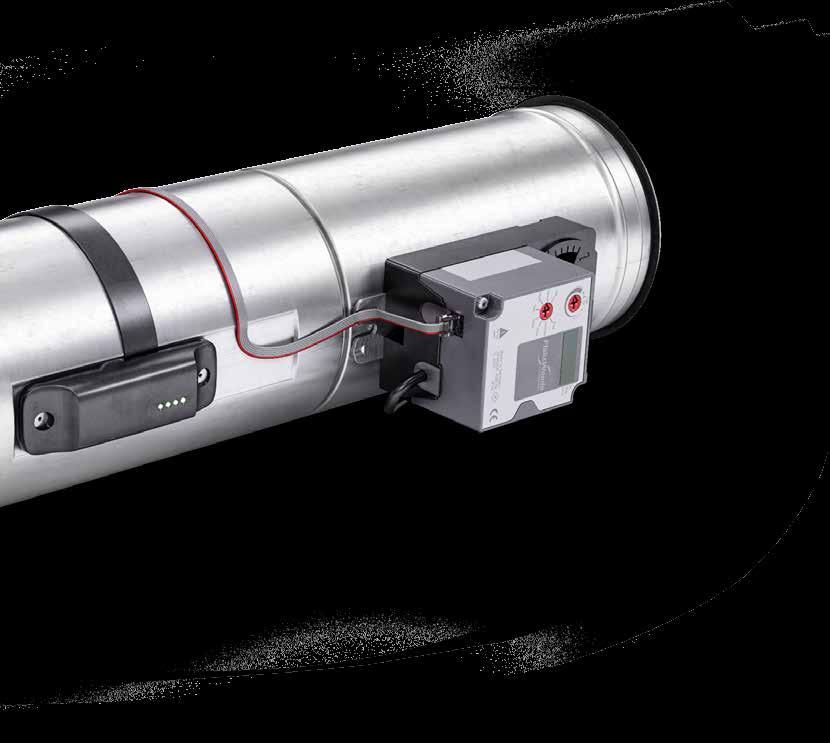

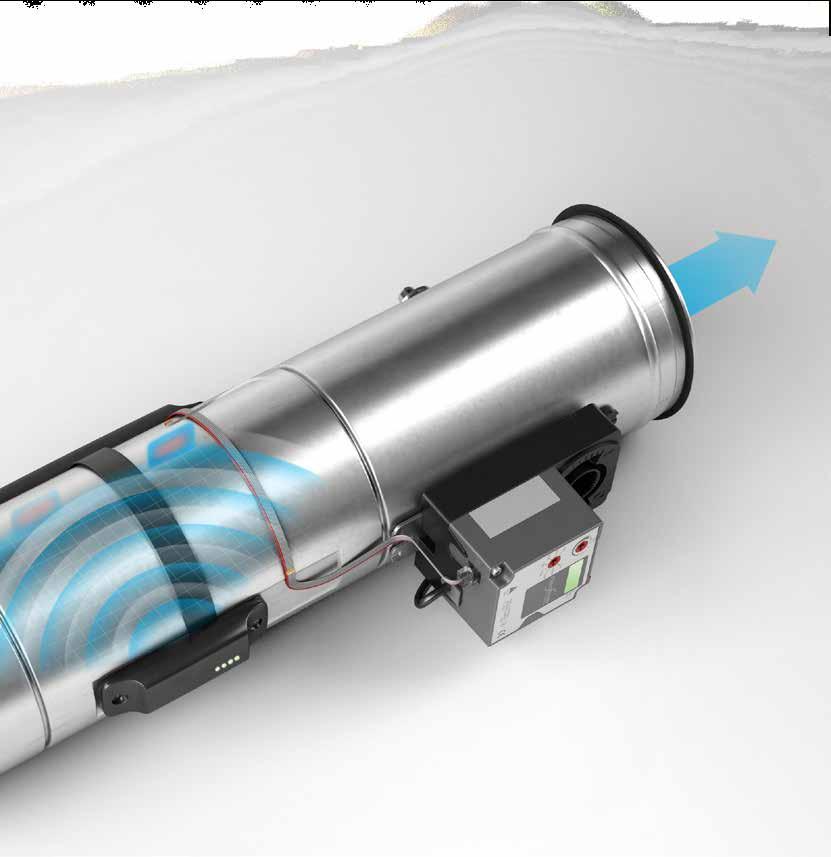

9 Ultraljudsteknik * innebär mycket mer kompakta installationer, då inga raksträckor behövs runt spjället. Ultraljudskomponenter * sänder och tar emot ultraljud. Hela luftflödet analyseras med hög noggrannhet både vid låg och hög lufthastighet. Intelligenta sensorer känner av temperaturen och analyserar genomsnittlig lufthastighet med noggrant utvecklade ultraljudsalgoritmer. Kombinationen ger mycket exakta data som är tillförlitliga på lång sikt. Manöverpanelen är lätt att använda och har ett intuitivt operatörsgränssnitt. Inställningarna är enkla att justera och den digitala displayen visar aktuellt luftflöde i realtid. * Patenterad teknologi från FläktGroup OPTIVENT ULTRA MED ULTRALJUDSTEKNIK LUFTHASTIGHETEN ÄR NOLL När luften inuti kanalen inte rör sig alls blir ljudvågorna som strålar ut från sändaren fullständigt likformiga. De dubbla sensorerna på motsatt vägg detekterar ljudvågorna samtidigt, utan fasförskjutning. LUFTHASTIGHETEN ÄR LÅG När luften rör sig långsamt börjar luftmassans rörelse påverka ljudvågorna, vilket kan observeras genom att man mäter fasförskjutningen mellan de två sensorerna. Eftersom hela kanaltvärsnittet påverkar ljudvågorna registreras även små luftrörelser korrekt. LUFTHASTIGHETEN ÄR HÖG Vid maximalt luftflöde påverkas ljudvågorna mycket och en stor fasförskjutning detekteras av sensorerna. I detta fall skulle en fysisk sensor i luftströmmen ha orsakat ett betydande tryckfall, med en uppenbar risk för turbulens och oljud. 9

10 FÖRDELAR MED ULTRALJUDSMÄTNING FRAMFÖR KONVENTIONELL TEKNIK FÖR VAV-SPJÄLL I BEHOVSSTYRDA VENTILATIONSSYSTEM Behovsstyrd ventilation betraktas inom industrin som den rätta vägen att gå, med tanke på STORA OPTIVENT ULTRA Konventionella VAV-spjäll striktare miljökrav, stigande energipriser och allt högre förväntningar på hälsosam luftkvalitet och komfort. Denna utveckling sätter fokus på problem med konventionella VAV-spjäll, problem som OPTIVENT ULTRA angriper med ultraljudsteknik. Fördelarna är uppenbara, vilket gör vår teknik till ett intressant alternativ i nya installationer. Men flera egenskaper är värdefulla även vid modernisering av befintliga byggnader. SMÅ Luftflödesområde Noggrannhet Påverkan av störningar OPTIVENT ULTRA ÖVERTRÄFFAR konventionella VAV-spjäll i ett antal viktiga avseenden. Påverkan av damm etc. Tryckfall orsakat av luftflödesmätning Oljud BESKEDLIGA UTRYMMESKRAV GÖR INSTALLATIONEN ENKLARE OPTIVENT ULTRA kräver inga raksträckor kring böjar och T-stycken, eftersom ultraljudstekniken mäter hela luftflödet utan att påverkas av turbulens. I en typisk installation sparas mycket utrymme. OPTIVENT ULTRA har samma dimension som kanalrören. Därmed täcks ett stort luftflödesområde utan övergångsstycken till mindre kanaltvärsnitt. 10

11 Förbättringar med OPTIVENT ULTRA BRETT LUFTFLÖDESOMRÅDE NOGGRANNHET STÖRNINGSSÄKERT Med noggrant styrd mätning och frånvaro av givare i luftflödet täcker OPTIVENT ULTRA ett stort hastighetsintervall, från 0,5 m/s upp till 15 m/s beroende på storlek. Ultraljudsmätning ger extrem precision i hela luftflödesområdet. Även vid den lägsta lufthastigheten, 0,5 m/sek, är noggrannheten +/- 8 %. Vid högre hastigheter är den +/- 4 %. Flödesmätning med ultraljud minskar känsligheten för störningar. Även om spjället placeras direkt efter ett T-stycke eller en böj är mätprecisionen fortfarande bra. INGEN DAMMAVLAGRING INGET TRYCKFALL MINDRE OLJUD Genom att undvika att ha en tryckgivare i flödet är OPTIVENT ULTRA inte känsligt för damm, som annars kan försämra noggrannheten. Med OPTIVENT ULTRA uppstår inget som helst tryckfall eftersom det inte sitter någon givare i luftflödet. Detta sparar energi eftersom fläktarna inte behöver kompensera för tryckfall genom ökat varvtal. Lägre erforderligt systemtryck och ingen turbulens kring fysiska luftflödesgivare innebär att ljudnivån hålls låg, utan behov av utrymmeskrävande ljuddämpare. OPTIVENT ULTRA överträffar konventionella lösningar på många områden och kan installeras i byggnader där DCV annars inte är realistiskt. LÅG LJUDNIVÅ INOMHUS- LUFT AV HÖG KVALITET FLEXIBILITET NOGGRANN & MÅNGSIDIG ENERGI- EFFEKTIVT MINSKAT UNDERHÅLL 11

12 KRAVEN KAN SKILJA SIG MELLAN TILLÄMPNINGAR MEN OPTIVENT ULTRA ÄR ALLTID DET RÄTTA VALET Med en övertygande uppsättning fördelar jämfört med traditionella lösningar, kommer OPTIVENT ULTRA att få stort genomslag inom de mest skilda tillämpningar. OPTIVENT ULTRA är en enastående komponent som gör behovsstyrd ventilation möjlig och ger fördelar för både ekonomi och miljö. 12

13 Allmänna planeringstips och checklista Checklista och planeringstips för din konfiguration Min. luftflöde i lokalen: Nödvändigt inflöde av frisk luft för bra luftkvalitet (10 l/s per person eller (relaterat till golvyta) 0,5 (l/s)/m²) Max. luftflöde i lokalen: Enligt beräkning av kyleffektsbehov Ange min- och maxluftflöden för arbetsinstruktionerna. Tilluftskanaler: Dimensionera efter max. luftflöde enligt tryckåtervinningsmetoden, eller välj en lufthastighet under 4 m/s vid början av en gren och låt resten av kanalen ha samma dimension. (Dimensioneringsverktyg, t.ex. MagiCAD) Minimerat tryckfall i kanalsystemet genom låga lufthastigheter, vilket innebär energibesparing, flexibilitet för framtida förändringar, låg ljudnivå och brett reglerområde. Frånluftskanaler: Dimensionera efter max. luftflöde med friktionsmetoden (< 1 Pa/m). Symmetriska kanaler håller luftflödet inom projekterade värden i olika situationer. Vid osymmetriska kanaler, använd tryckregleringsspjäll, EMPA. Dimensionering med OPTIVENT ULTRA: samma dimension som kanalen eftersom flödesområdet är brett (0,5 m/s 15 m/s i kanalen). Välj en ljuddämpare med produktvalsprogrammet SELECT. Olika luftflöden och tryckfall över spjället kan simuleras. Kontrollera luftmönstret med SELECT vid min. och max. luftflöde så att det inte uppstår problem med drag och ventilationseffektivitet. SELECT Välj en ljuddämpare med produktvalsprogrammet SELECT. Olika luftflöden och tryckfall över spjället kan simuleras. 13

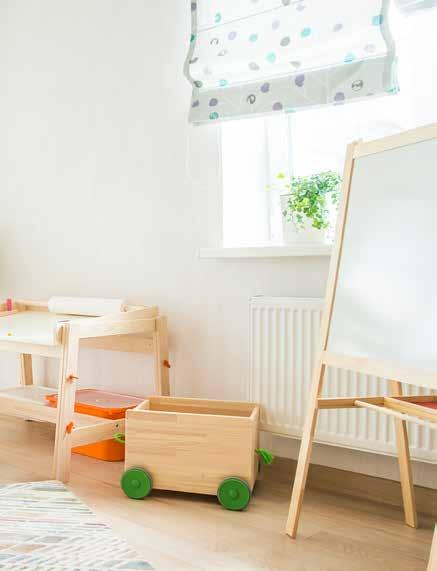

14 GUIDE FÖR PLANERING/ DIMENSIONERING/KONFIGURATION Förskola, lek-/vilorum Barnaktiviteter i förskolor kan vara allt från intensiv lek till eftermiddagsvila. Det krävs en flexibel lösning för att alla olika krav ska kunna uppfyllas. Förskolor ställer också hårda hälsomässiga krav eftersom barn är särskilt känsliga för damm, bakterier och virus. När budgeten är ansträngd är det bättre att satsa på personal och leksaker än på onödiga driftkostnader för ventilationssystemet. PLANERINGSTIPS OCH CHECKLISTA: Min. luftflöde i lokalen: 18 l/s (golvyta 36 m²) Max. luftflöde i lokalen: 100 l/s (belastning = 965 W och T = 8 C) Tilluftskanal: ø 200 mm (v = 3,2 m/s vid max. luftflöde) Frånluftskanal: diameter 200 mm (0,65 Pa/m) OPTIVENT ULTRA: ULDA för till- och frånluft (samma dimension som kanalen) Ljuddämpare: BDER för till- och frånluft (33 db(a) omedelbart efter ljuddämpare med q = 100 l/s och P = 80 Pa) Flödesmönster (tilluftsdon RAOH ATTD ): max lufthastighet 0,19 m/s i aktivitetszonen med min. luftflöde och 0,19 m/s med max. luftflöde. Inställning av konstant luftspridning 1,5 m VAV Damper OPTIVENT ULTRA VAV Damper OPTIVENT ULTRA Silencer Room controller Silencer FALLSTUDIE FÖRSKOLA, LEK-/VILORUM 2x Active supply diffuser 2x Exhaust diffuser CO 2 -sensor and Temperature sensor Occupancy detector KOMPONENTLISTA: FÖRSKOLA/LEKRUM Flödeskontroll Optivent Ultra VAV-spjäll ULDA (2 st.) Ljuddämp., längd 900 mm, BDER (2 st.) Luftspridning Aktivt tilluftsdon (2 st.) med CleanVent -teknologi RAOH och ATTD Frånluftsdon (2 st.) med CleanVent -teknologi HPKH C och ATTD Styrsystem Rumsregulator (Modbusanslutning) STRA-04 Transformator STRZ-24-1 CO 2 -givare, STRZ Extern temperaturgivare, STRZ Närvarogivare (PIR) STRZ

15 PROJEKTERADE FUNKTIONER CO 2 -, temperatur- och närvarogivare observerar rummets luftegenskaper och behov Rumsregulatorn tar emot data från de olika rumsgivarna och styr VAV-funktionen Rummets ventilationssystem styrs kontinuerligt av aktuellt ventilationsbehov (från min. luftflöde till max. luftflöde) Aktivt tilluftsdon OPTIMIX upprätthåller precis kastlängd med hjälp av ställdon FÖRDELAR MED OPTIVENT ULTRA Inga extra raksträckor behövs i det begränsade inbyggnadsutrymmet för luftkanaler Okänslig för damm extra värdefullt i en miljö med mycket textilstoft Liten risk för drag nära tilluftsdonet OPTIMIX Tyst ventilationssystem (OPTIVENT ULTRA + OPTIMIX) ger goda sovförhållanden Litet behov av underhållsingrepp som skulle kunna störa den dagliga verksamheten FÖRSKOLA, LEK-/VILORUM Yta 25 m 2 Luftvolym +/- 100 l/s Ljuddämpare BDER Aktivt tilluftsdon med Clean- Vent -teknologi Rumsregulator med Modbusanslutning Tät hall Undertak Närvarogivare på vägg OPTIVENT ULTRA VAV-spjäll CO 2 -givare och extern temperaturgivare installerade i frånluftskanalen Frånluftsdon med Clean- Vent -teknologi 15

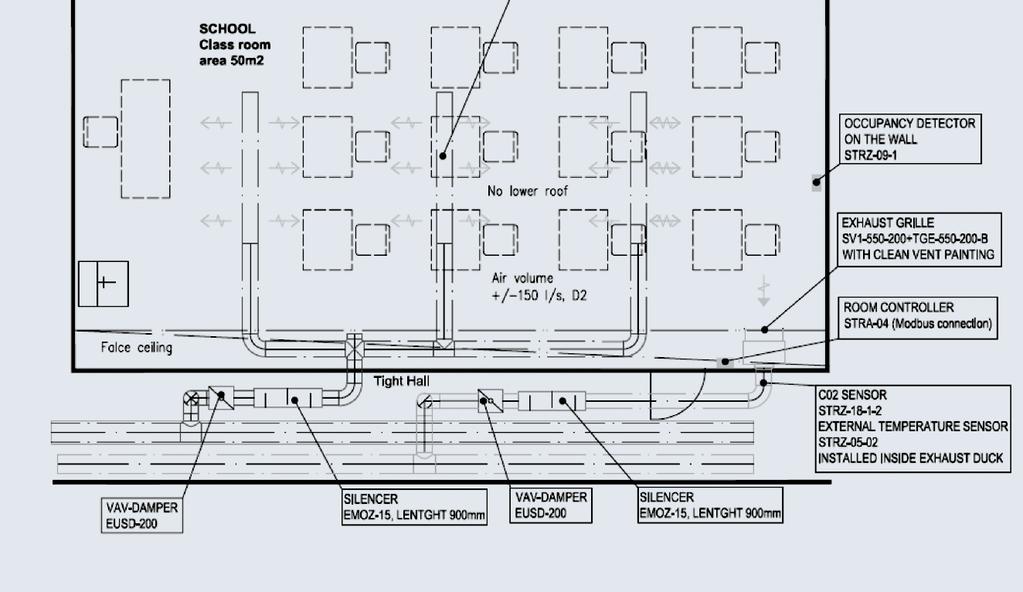

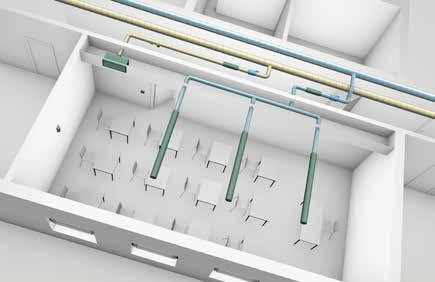

16 GUIDE FÖR PLANERING/ DIMENSIONERING/KONFIGURATION Skola/ klassrum Skolbarn har en krävande arbetsmiljö och har höga förväntningar på sig att prestera. Bra luftkvalitet och låg ljudnivå är avgörande för att behålla fokus och arbeta effektivt. Damm och varierande närvaro i lokalerna ställer ytterligare tekniska krav på ventilationssystemet. Pressade skolbudgetar gör att energiförbrukning och andra kostnader måste optimeras. PLANERINGSTIPS OCH CHECKLISTA: CO 2 -sensor and Temperature sensor Min. luftflöde i lokalen: 25 l/s (golvyta 50 m²) Max. luftflöde i lokalen: 150 l/s (belastning = W och T = 8 C) Tilluftskanal: ø 250 mm (v = 3,1 m/s vid max. luftflöde) Frånluftskanal: ø 250 mm (0,4 Pa/m) Ljuddämpare: BDER för till- och frånluft (34 db(a) omedelbart efter ljuddämpare med q = 150 l/s och P = 80 Pa) Flödesmönster (Activent-020): max. lufthastighet < 0,15 m/s i aktivitetszonen med min. luftflöde och 0,2 m/s med max. luftflöde. Occupancy Detector Exhaust Grille Room Controller 3x Activent Supply Air Silencer VAV Damper OPTIVENT ULTRA Silencer VAV Damper OPTIVENT ULTRA OPTIVENT ULTRA: ULDA för till- och frånluft (samma dimension som kanalen) FALLSTUDIE SKOLA/KLASSRUM KOMPONENTLISTA: SKOLA/KLASSRUM Flödeskontroll Optivent Ultra VAV-spjäll ULDA (2 st.) Ljuddämp., längd 900 mm, BDER (2 st.) Luftspridning Tilluftssystem Activent (3 st.) ACTA Frånluftsgaller med CleanVent -teknologi SV TGE B Styrsystem Rumsregulator (Modbus-ansl.) STRA-04 Transformator STRZ-24-1 CO 2 -givare, STRZ Extern temperaturgivare, STRZ Närvarogivare (PIR) STRZ

17 PROJEKTERADE FUNKTIONER CO 2 -, temperatur- och närvarogivare observerar rummets luftegenskaper och behov Rumsregulatorn tar emot data från de olika rumsgivarna och styr VAV-funktionen Rummets ventilationssystem styrs kontinuerligt av aktuellt ventilationsbehov FÖRDELAR MED OPTIVENT ULTRA Inga extra raksträckor behövs i det begränsade inbyggnadsutrymmet för luftkanaler VAV-spjällets okänslighet för damm är en värdefull egenskap i klassrum med många elever Det krävs ett brett luftflödesområde i klassrum Ett tyst ventilationssystem ger goda förutsättningar för lärande Litet behov av underhållsingrepp som skulle kunna störa den dagliga verksamheten SKOLA/KLASSRUM Yta 50 m 2 Luftvolym +/- 150 l/s Frånluftsgaller med CleanVent -teknologi Närvarogivare på vägg Tilluftssystem Activent Inget undertak Undertak Tät hall Rumsregulator med Modbus-anslutning OPTIVENT ULTRA VAV-spjäll Ljuddämpare BDER CO 2 -givare och extern temperaturgivare installerade i frånluftskanalen 17

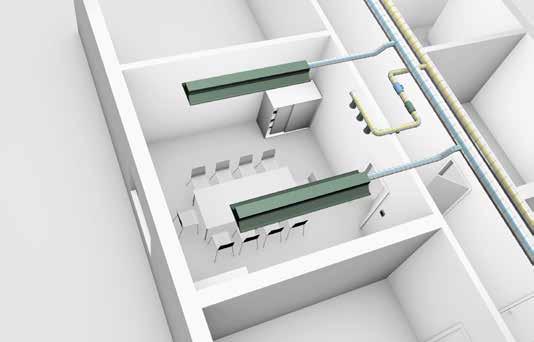

18 GUIDE FÖR PLANERING/ DIMENSIONERING/KONFIGURATION Kontors-/ mötesrum Kontorsmiljöer ställer höga krav på ventilation och luftkvalitet. Stillasittande arbete, med både enahanda uppgifter och stressande situationer, kräver frisk luft och god komfort för att personalen ska prestera. I möteslokaler kan det vara ännu mer utmanande att uppfylla ventilationsbehovet, men snabba växlingar mellan tom lokal och intensiva och långvariga sammanträden. PLANERINGSTIPS OCH CHECKLISTA: Min. luftflöde i lokalen: 12,5 l/s (golvyta 25 m²) Max. luftflöde i lokalen: 100 l/s (belastning = 965 W och T = 8 C) Frånluftskanal: ø 200 mm (0,65 Pa/m) Ljuddämpare: BDER för frånluft (33 db(a) omedelbart efter ljuddämpare med q = 100 l/s och P = 80 Pa) 2x Chilled beam with PI-function and occupancy detector VAV Damper OPTIVENT ULTRA 3x Exhaust Valves CO 2 -sensor and Temperature sensor Silencer OPTIVENT ULTRA: ULDA för frånluft (samma dimension som kanalen) Room Controller FALLSTUDIE KONTORS-/MÖTESRUM KOMPONENTLISTA: KONTORS-/MÖTESRUM Flödeskontroll Optivent Ultra VAV-spjäll ULDA Ljuddämpare, längd 900 mm, BDER Luftspridning Kylbaffel WEGA II (2 st.) IQII och IQAZ Ställdon (2 st.) värme och kyla STRZ-70 Frånluftsdon (3 st.) med CleanVent -teknologi KSO-125-C Styrsystem Rumsregulator (Modbusanslutning) STRA-24 Transformator STRZ-24-1 CO 2 -givare, STRZ Extern temperaturgivare, STRZ Närvarogivare STRZ

19 PROJEKTERADE FUNKTIONER CO 2 -, temperatur- och närvarogivare observerar rummets luftegenskaper och behov Rumsregulatorn tar emot data från de olika rumsgivarna och styr VAV-funktionen (frånluftskanal) och kylbaffelns PI-ställdon Rummets ventilationssystem styrs kontinuerligt av aktuellt ventilationsbehov FÖRDELAR MED OPTIVENT ULTRA Inga extra raksträckor behövs i det begränsade inbyggnadsutrymmet för luftkanaler Det krävs ett brett luftflödesområde i möteslokaler Tyst ventilationssystem skapar förutsättningar för goda möten Litet behov av underhållsingrepp som skulle kunna störa den dagliga verksamheten KONTORS-/MÖTESRUM Yta 25 m 2 Luftvolym +/- 100 l/s (10 personer) WEGA II kylbaffel med PI-funktion Frånluftsdon med CleanVent -teknologi Undertak Närvarogivare integrerad i baffeln CO 2 -givare och extern temperaturgivare installerade i frånluftskanalen Rumsregulator med Modbusanslutning Ø 125 Värme- och kylrör Tät hall Ljuddämpare BDER OPTIVENT ULTRA VAV-spjäll 19

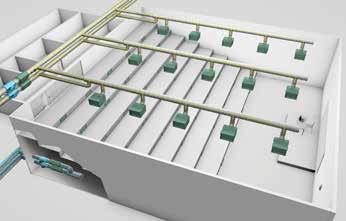

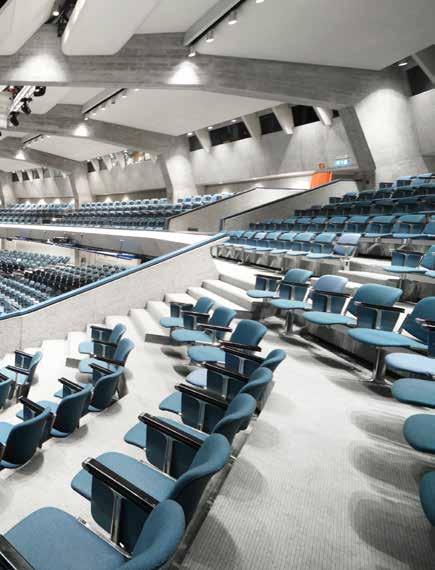

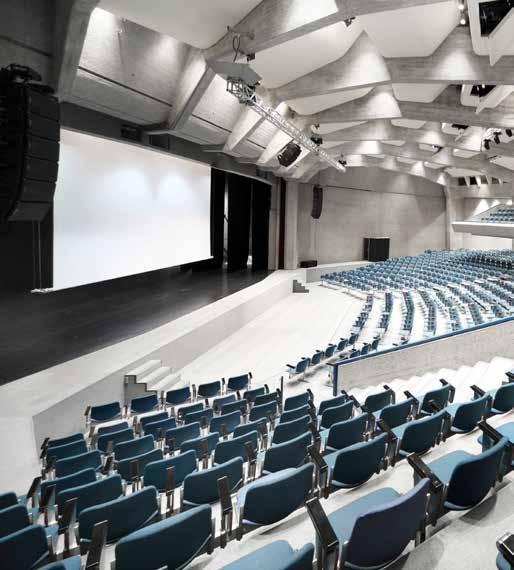

20 GUIDE FÖR PLANERING/ DIMENSIONERING/KONFIGURATION Mässhall/ auditorium Stora lokaler med mycket volym ställer ventilationssystemet på hårda prov. Stora folkmassor, ibland med ytterkläder, producerar mycket damm. Systemet måste också dimensioneras för att leverera tillräckligt med frisk luft när lokalen är fullsatt. Samtidigt kräver vissa passager i en konsert eller monolog nästan fullständig tystnad för att gå fram till publiken. PLANERINGSTIPS OCH CHECKLISTA: Min. luftflöde i lokalen: 150 l/s (golvyta 300 m²) Max. luftflöde i lokalen: 800 l/s (80 personer) alt. generella regler Tilluftskanal: 2 x ø 315 mm (v = 5,13 m/s vid max. luftflöde) Frånluftskanal: 2 x ø 315 mm (0,85 Pa/m) OPTIVENT ULTRA: ULDA för till- och frånluft (samma dimension som kanalen) Ljuddämpare: BDER för till- och frånluft (53 db(a) omedelbart efter ljuddämpare med q = 100 l/s och P = 80 Pa) Flödesmönster (tilluftsdon DASH-100): max. lufthastighet 0,1 m/s i aktivitetszonen med max. luftflöde. Silencer Room Controller VAV Damper OPTIVENT ULTRA VAV Damper OPTIVENT ULTRA CO 2 sensor and Temperature sensor Silencer FALLSTUDIE MÄSSHALL/AUDITORIUM 40 x Supply Air Diffuser 15 x Exhaust Diffuser Occupancy Detector KOMPONENTLISTA: MÄSSHALL/AUDITORIUM Flödeskontroll Optivent Ultra VAV-spjäll ULDA (4 st.) Ljuddämp., längd 900 mm, BDER (4 st.) Luftspridning Tilluftsdon (80 st.) integrerade bakom stegen DASH Frånluftsdon (16 st.) med CleanVent -teknologi HPKH C och ATTD Styrsystem Rumsregulator (Modbus-anslutning) STRA-04 Transformator STRZ-24-1 CO 2 -givare, STRZ Extern temperaturgivare, STRZ Närvarogivare (PIR) STRZ

21 PROJEKTERADE FUNKTIONER CO 2 -, temperatur- och närvarogivare observerar rummets luftegenskaper och behov Rumsregulatorn tar emot data från de olika rumsgivarna och styr VAV-spjällen Rummets ventilationssystem styrs kontinuerligt av aktuellt ventilationsbehov FÖRDELAR MED OPTIVENT ULTRA Dammokänslig konstruktion är viktig i ett auditorium som belastas av damm från publikens kläder Exakt luftflödesmätning och brett luftflödesområde Tyst ventilation är ett krav under föreställningar och inspelningar Litet behov av underhållsingrepp som skulle kunna störa den dagliga verksamheten Frånluftsdon med CleanVent -teknologi MÄSSHALL/AUDITORIUM Yta 300 m 2 Luftvolym +/- 800 l/s (100 personer) CO 2 -givare och extern temperaturgivare installerade i frånluftskanalen Närvarogivare på vägg Rumsregulator med Modbusanslutning Tilluftsdon integrerade bakom stegen Ljuddämpare BDER OPTIVENT ULTRA VAV-spjäll 21

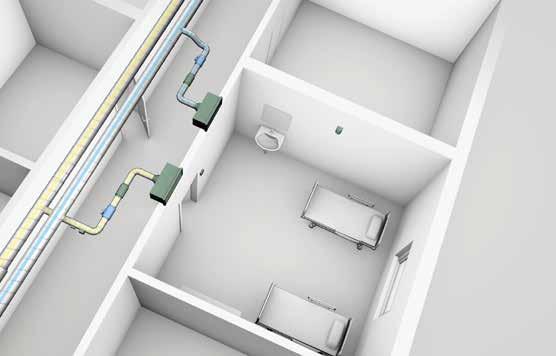

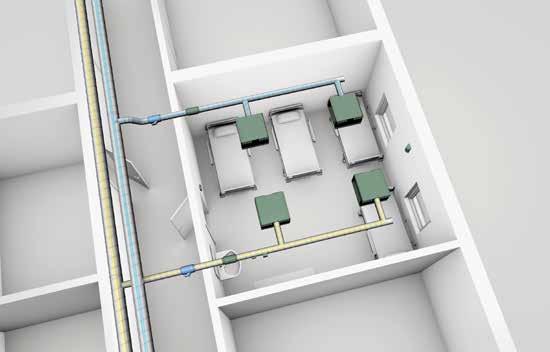

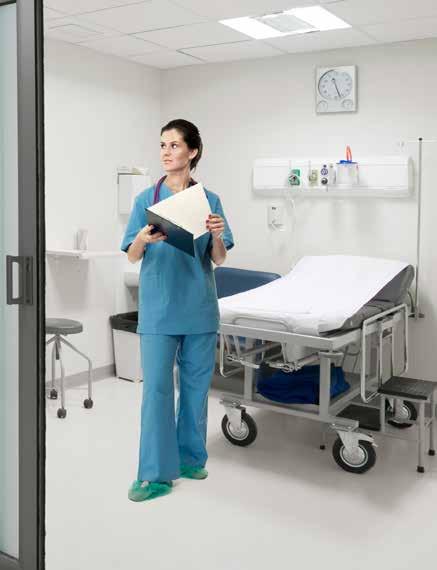

22 GUIDE FÖR PLANERING/ DIMENSIONERING/KONFIGURATION Sjukhus/ mottagningsrum Medicinska anläggningar ställer höga krav. Även inom öppenvården är standarden sträng. Svaga och sjuka patienter ska få bra förutsättningar för återhämtning, utan att belastas av dålig luftkvalitet eller bristande komfort. I lokaler som används dygnet runt ställs det även särskilda krav på att ventilationssystemet har minskat underhåll. PLANERINGSTIPS OCH CHECKLISTA: Min. luftflöde i lokalen: 12,5 l/s (golvyta 25 m²) Max. luftflöde i lokalen: 38 l/s (belastning = 370 W och T = 8 C) Tilluftskanal: ø 125 mm (v = 3,1 m/s vid max. luftflöde) Frånluftskanal: ø 125 mm (0,4 Pa/m) OPTIVENT ULTRA: ULDA för till- och frånluft (samma dimension som kanalen) Ljuddämpare: BDER för till- och frånluft (36 db(a) omedelbart efter ljuddämpare med q = 38 l/s och P = 80 Pa) Flödesmönster (tilluftsdon DYVB-125): max lufthastighet < 0,15 m/s i aktivitetszonen med min. luftflöde och 0,16 m/s med max. luftflöde. Silencer CO 2 -sensor Temperature sensor Silencer VAV Damper OPTIVENT ULTRA Exhaust Grille FALLSTUDIE SJUKHUS/MOTTAGNINGSRUM VAV Damper OPTIVENT ULTRA Room Controller Supply nozzle diffuser Occupancy Detector KOMPONENTLISTA: SJUKHUS/MOTTAGNINGSRUM Flödeskontroll Optivent Ultra VAV-spjäll ULDA (2 st.) Ljuddämp., längd 600 mm, BDER (2 st.) Luftspridning Dysluftsdon vägg (2 st.) med CleanVent -teknologi DYVZ-125 och ATVA Frånluftsgaller med CleanVent -teknologi SV och TGE B Styrsystem Rumsregulator (Modbusanslutning) STRA-04 Transformator STRZ-24-1 CO 2 -givare, STRZ Extern temperaturgivare, STRZ Närvarogivare (PIR) STRZ

23 PROJEKTERADE FUNKTIONER CO 2 -, temperatur- och närvarogivare observerar rummets luftegenskaper och behov Rumsregulatorn tar emot data från de olika rumsgivarna och styr VAV-spjällen Rummets ventilationssystem styrs kontinuerligt av aktuellt ventilationsbehov FÖRDELAR MED OPTIVENT ULTRA Inga extra raksträckor behövs i det begränsade inbyggnadsutrymmet för luftkanaler Dammokänslig konstruktion är viktig i mottagningsrum där textilier avger stoft. Tyst ventilation garanterar bra återhämtningsförhållanden för patienten Litet behov av underhållsingrepp som skulle kunna störa den dagliga verksamheten SJUKHUS/MOTTAGNINGSRUM Yta 25 m 2 Luftvolym +/- 38 l/s Ljuddämpare BDER OPTIVENT ULTRA VAV-spjäll Närvarogivare på vägg Tät hall Inget undertak Dysluftsdon vägg med CleanVent - teknologi Rumsregulator med Modbusanslutning CO 2 -givare och extern temperaturgivare installerade i frånluftskanalen Frånluftsgaller med CleanVent -teknologi 23

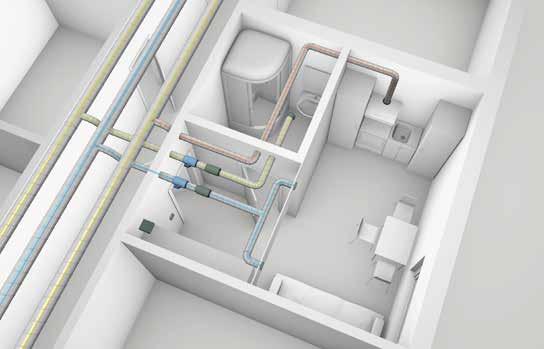

24 GUIDE FÖR PLANERING/ DIMENSIONERING/KONFIGURATION Bostad/ lägenhet Det är inte alltid vi får njuta av väl genomtänkta ventilationssystem och bra luftkvalitet i våra hem. Ändå tillbringar vi mer tid hemma än någon annanstans. Aktiviteterna i ett hem ställer olika krav på ventilation. Fukt i badrummet, värme och dofter i köket, damm från textilier i tvättstugan, för att inte tala om tystnaden som krävs i sovrummet för att ge god nattvila. PLANERINGSTIPS OCH CHECKLISTA: Min. luftflöde i lokalen: 7 l/s (lägenhet: 60 % relativt projekterat luftflöde, 18 l/s) Max. luftflöde i lokalen: 23 l/s (lägenhet: + 30 % relativt projekterat luftflöde, 18 l/s) Tilluftskanal: ø 100 mm (v = 2,9 m/s vid max. luftflöde) Frånluftskanal: ø 100 mm (v = 1,1 Pa/m vid max. luftflöde) OPTIVENT ULTRA: ULSA för till- och frånluft (samma dimension som kanalen) Ljuddämpare: BDER för till- och frånluft (37 db(a) omedelbart efter ljuddämpare med q = 23 l/s och P = 80 Pa) Flödesmönster (tilluftsdon STQA-100-C): max lufthastighet 0,12 m/s i aktivitetszonen med min. luftflöde och < 0,15 m/s med max. luftflöde. FALLSTUDIE BOSTAD/LÄGENHET VAV damper OPTIVENT ULTRA Manual Room Controller Connection Box Silencer Exhaust Valve Supply Valve Supply Valve Kitchen Hood KOMPONENTLISTA: BOSTAD/LÄGENHET Flödeskontroll Optivent Ultra VAV-spjäll ULSA (2 st.) Ljuddämp., längd 600 mm, BDER (2 st.) Fästen (4 st.) HVSZ Luftspridning Frånluftsdon med CleanVent -teknologi KSO-100-C Tilluftsdon (2 st.) med CleanVent -teknologi STQA-100-C Fläktkåpa (ILOXAIR) med spisskydd ROSA- LA Styrsystem Anslutningslåda med transformator och fläktkåpsregulator HVLZ-02 Manuell rumsregulator HVSZ-01 24

25 PROJEKTERADE FUNKTIONER Manuell rumsregulator med 3 lägen (ingen närvaro, normalt luftflöde och max. luftflöde) Rumsregulatorn är också ansluten till köksfläkten (utrustad med mikrobrytare) När köksfläkten arbetar med maximalt varvtal, ökar OPTIVENT ULTRA tilluften och minskar samtidigt frånluften för att bibehålla balansen OPTIVENT ULTRA är tryckoberoende och påverkas inte av variationer i kanaltrycket FÖRDELAR MED OPTIVENT ULTRA Inga extra raksträckor behövs i det begränsade inbyggnadsutrymmet för luftkanaler Extremt noggrann luftflödesmätning garanterar rätt tryckbalans i lägenheten Tyst ventilationssystem skapar förutsättningar för god sömn Litet behov av underhållsingrepp som skulle kunna störa den dagliga verksamheten Okänslighet för damm extra värdefullt i tvättstugor och badrum med mycket textilstoft BOSTAD/LÄGENHET Yta 25 m 2 Luftvolym +/- 18 l/s Trappa Manuell rumsregulator Undertak OPTIVENT ULTRA VAV-spjäll Undertak Inget undertak Frånluftsdon med Clean- Vent -teknologi Ljuddämpare BDER Tilluftsdon med CleanVent -teknologi Fläktkåpa (ILOXAIR) med spisskydd 25

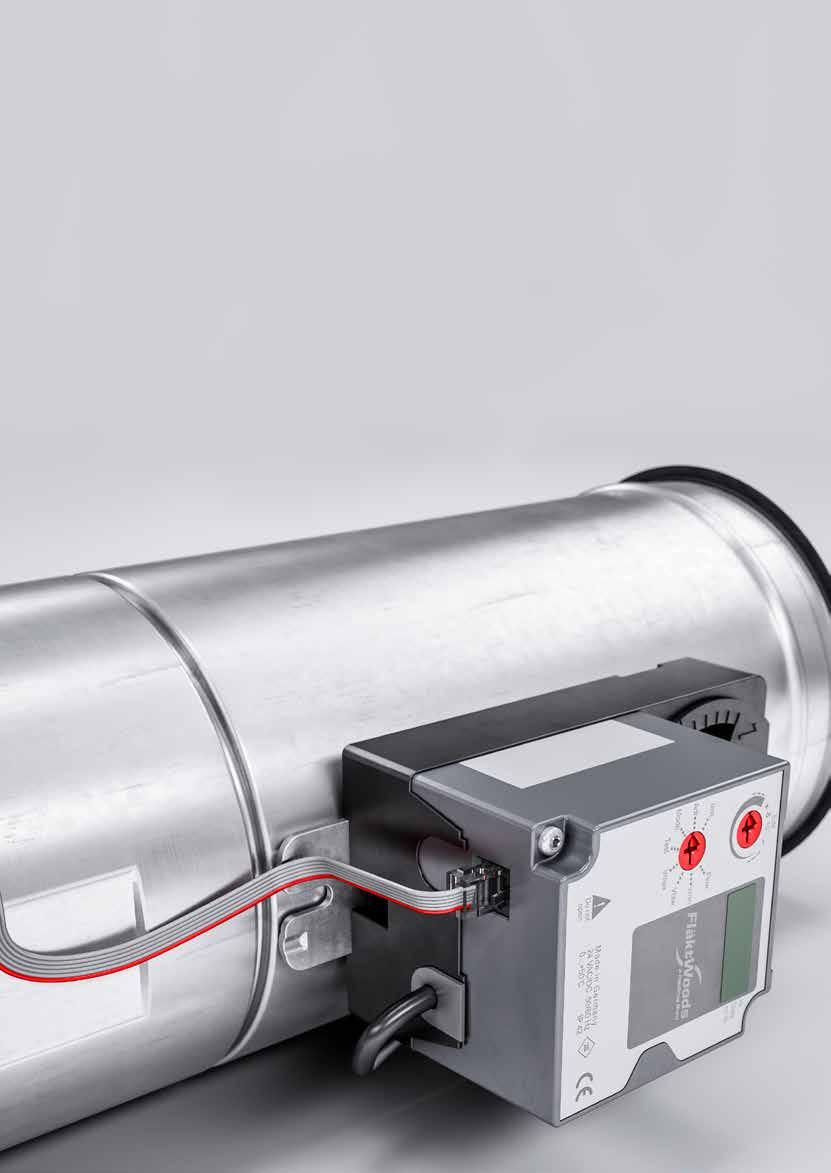

26 KONSTRUERAD FÖR UNIK PRECISION UTRUSTAD FÖR ENKEL INTEGRATION OPTIVENT ULTRA är enkel att integrera i varje ventilationslösning. Systemet uppfyller accepterade standarder för reglering och har ett komplett kommunikationsgränssnitt. 1 Värdesväljare 2 Funktionsväljare Regulatorn kan användas via Modbus eller med analog signal, som är inställd på 0 10 V som standard vid leverans. Adressen kan väljas inom området Ställ funktionsväljaren i läget adr och välj önskad adress med värdesväljaren. För att ändra maskinvaruinställningarna (baudrate, paritet och stoppbitar), vrid funktionsväljaren till adr och vrid sedan värdesväljaren tills parametern 2in visas. Då öppnas en undermeny, som indikeras med en liten cirkel på displayen. Modbusbelastning ¼ Modbus-registren beskrivs i den tekniska dokumentationen. 3 Display

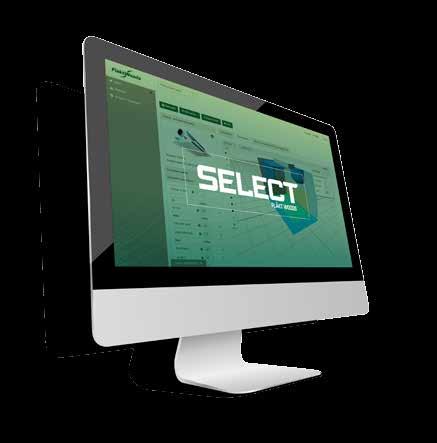

27 Tekniska data Storlek 100, 125, 160, 200, 250 och 315 mm Fläkt Select för enklaste konfigurering! Material Lufthastighet Drifttid Strömförsörjning Galvaniserat stål 0,5 15 m/s 100 s/90 24 V AC/DC Omgivningstemperatur +5 C +50 C Förvaringstemperatur - 20 C +80 C Transporttemperatur - 40 C +70 C Luftfuktighet 5 95 % rh ej kondenserande (EN ) Praktisk livslängd > cykler ( ) > delcykler (max. +/-5 ) SELECT är ett nytt webbaserat produktvalsprogram som fokuserar på produkter för inomhusluftkomfort. Verktyget ger kunderna stor flexibilitet när de konfigurerar lösningar via sitt användarvänliga gränssnitt. För närvarande är detta program tillgängligt för inomhusluftprodukter i kategorierna Luftspridning, Luftfördelning och Flödeskontroll. TVÅ EXEMPEL Underhåll Minskat underhåll Beställningskoder ULaA-b-ccc-d Flödesvariator, rund Utförande (a) S = utan isolering, D = med isolering Beräkning av ljudnivå Ställdon (b) 5 = Kompakt regulator för Modbus 227VMZ-MB 6 = Kompakt regulator för Modbus, IPSUM-utförande 227VMZ-MB Storlek (ccc) 100, 125, 160, 200, 250, 315 Material (d) 1 = Korrosivitetsklass C3, galvaniserad stålplåt Flödesmönster 27

28 FWG-Optivent-Ultra-SE GB Copyright 2017 Fläkt Woods Group WE BRING BETTER AIR TO LIFE OPTIVENT ULTRA 10063SE Med mer än hundra års historik av innovation och utveckling är Fläkt Woods en global marknadsledare inom ventilationslösningar. och produkter. Vi är specialiserade på design och tillverkning av produkter och lösningar inom fläktar, luftbehandling, kanalsystem, flödeskontroll och luftdon/kylbafflar med fokus på inomhuskomfort och brandsäkerhet. Med närvaro i 65 länder och 15 säljkontor över hela Sverige så är vi i en unik position att vara en lokal leverantör och internationell partner i våra kunders projekt. Våra välkända varumäken, som SEMCO, eq, eq Prime, JM Aerofoil, JMv Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent och CleanVent är uppskattade av kunder över hela världen för sin energieffektivitet och höga kvalitet.» Besök för mer information eller kontakta ditt närmaste försäljningskontor. Luleå Skellefteå Umeå Sundsvall Falun/Gävle Uppsala Västerås Stockholm Norr Stockholm Syd Karlstad Örebro Norrköping Jönköping Kalmar Göteborg Halmstad Malmö
