1 l i ndab v i f ö re nkl ar by g g an d et Lindab Fasad system Lindab Ventilation A/S. All reproduktion som sker utan skriftligt tillstånd är förbjuden. är ett varumärke tillhörande Lindab AB. Lindabs produkter, system samt produkt- och produktgruppsbeteckningar skyddas av immateriell äganderätt.

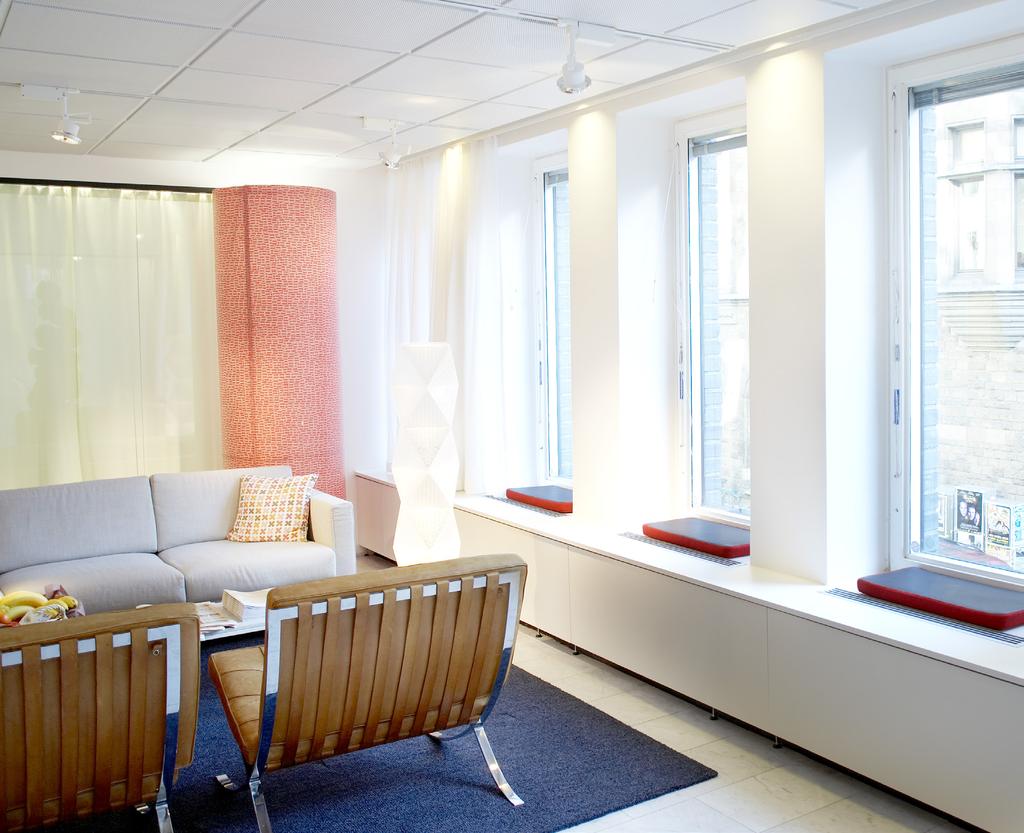

2 Användning Lindabs fasadapparat är effektiv och är utvecklad för att hantera låga lufttryck. Typiska miljöer där används är t.ex. skolor, sjukhus och kontor. kan användas för kyla, värme och ventilation. Som standard är försedd med ventiler flexibla röranslutningar samt kopplingskort för reglersystem Regula Connect. Extra funktioner som kan väljas till är bl.a. rumsreglering Regula Combi och kondensvakt Regula Secura. Värt att notera är utvecklad för drivtryck upp till 300 P a. använder sig av motströms värmeväxling. Apparaten är försedd med en servicelucka som ger fri åtkomlighet för hela batteriet och bidrar till att en god hygien kan upprätthållas. Lindabs tilluftsbafflar är Eurovent-Certifierade och testade enligt EN Montage placeras utmed fasaden bakom fönsterbänk som är platsbyggd. finns både som standardmodell och som låg apparat för användning när utrymmena är kritiska. Nyckeltal Bredd: Höjd: Djup: Kapacitet: 600, 700, 800, 1000, 1200, 1500 mm mm 240 mm 1290 W Beräkningsförutsättningar Rumstemp: 25 C, Vattentemp: C, Lufttemp: 18 C, Dystryck: 150 P a, Luftflöde: 40 l/s. 2

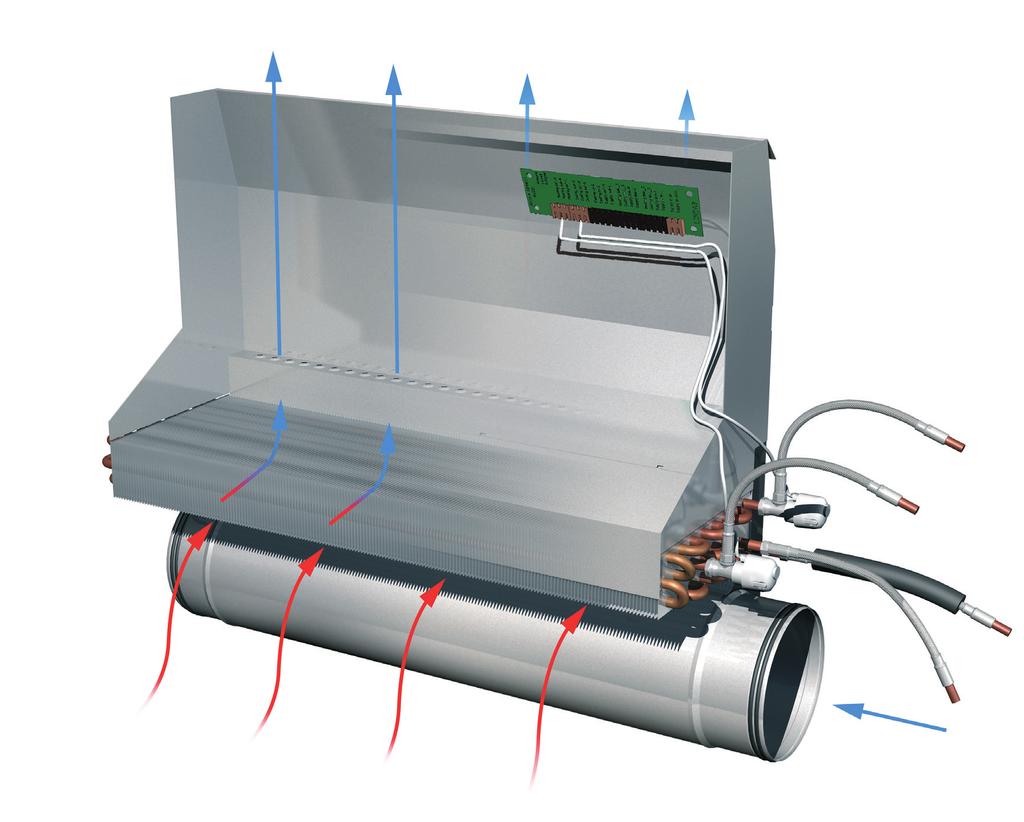

3 Funktion är en fasadapparat med värme, kyla och ventilationsfunktioner. För montage finns kompletterande anslutningsdelar för värme, kyla och ventilation (se under Systemtillbehör). använder tilluftens drivkraft som genom induktion skapar en luftström genom batteriet som gör att kyld eller uppvärmd luft blåses ur apparaten (se bild 1). Den individuella rumstemperaturen styrs på vattensidan av ett elektroniskt styrsystem Regula Combi, med värme och kyla i sekvens. Styrfunktionen säkerställer att värme och kyla inte är på samtidigt. ger höga kyleffekter vid drivtrycken P a. är testad och provad enligt V-metoden hos SP Sveriges tekniska forskningsinstitut. Ytterligare funktioner är kondensvakt Regula Secura som förhindrar kondens samt servicelucka som ger maximal tillgänglighet till batteriet för rengöring och inspektion. Konstruktion har en teknisk uppbyggnad som ger maximal effektavgivning. Värme- och kylbatteriet är monterat så att det blir motströms värmeväxling mellan inkommande rumsluft och kylvattnet i batteriet. Med denna tekniska lösning erhålls höga kyleffekter samtidigt som kylvattentemperaturen för tilloppet kan hållas låg utan kondensproblem. s gavlar, sidor och luftkanal är uppbyggda av förzinkad stålplåt, i apparatens framkant har en servicelucka placerats. I och med denna servicelucka är hela värme- och kylbatteriet tillgängligt för rengöring från båda sidor. Ventilationskanalens samtliga inblåsningsdysor är också tillgängliga vid öppen servicelucka. Batteriet har separata kretsar för kyl- och värmevatten, kretsarna är tillverkade av kopparrör som expanderats mekaniskt till aluminiumlamellerna. Batteriet är monterat liggande och är lätt att komma åt vid rengöring. Vattenkretsarna är provtryckta i sin helhet med 1,8 MP a för tryckklass NT 10. Tilloppsslangen för kyla är kondensisolerad. För att göra apparaten ännu mer säker mot kondens kan en kondensvakt installeras. Kondensvakten gör att säkerheten mot kondens ökar väsentligt. Vid batteriet sitter en kondensvakt Regula secura som känner av om fukt bildas. Vid kondens stänger ventilen för kylvattenkretsen för att förhindra kondensutfällning, den öppnar sedan för att känna hur mycket effekt som kan avges utan kondens. Vattenrören är av koppar, men vattnet skall ändå vara syrefritt för att säkerställa att korrosion ej kan uppstå. Kyld/värmd luft Regula Connect Basic (Plus-funktionen) Induktionsdysor Kyl- och vämebatteri Kyl- och värmerör (Plus-funktionen) Styrventil och ställdon (Plus-funktionen) Rumsluft Ventilationsluft Bild 1. använder tilluftens drivkraft som genom induktion skapar en luftström genom batteriet som gör att kyld eller uppvärmd luft blåses ur apparaten. 3

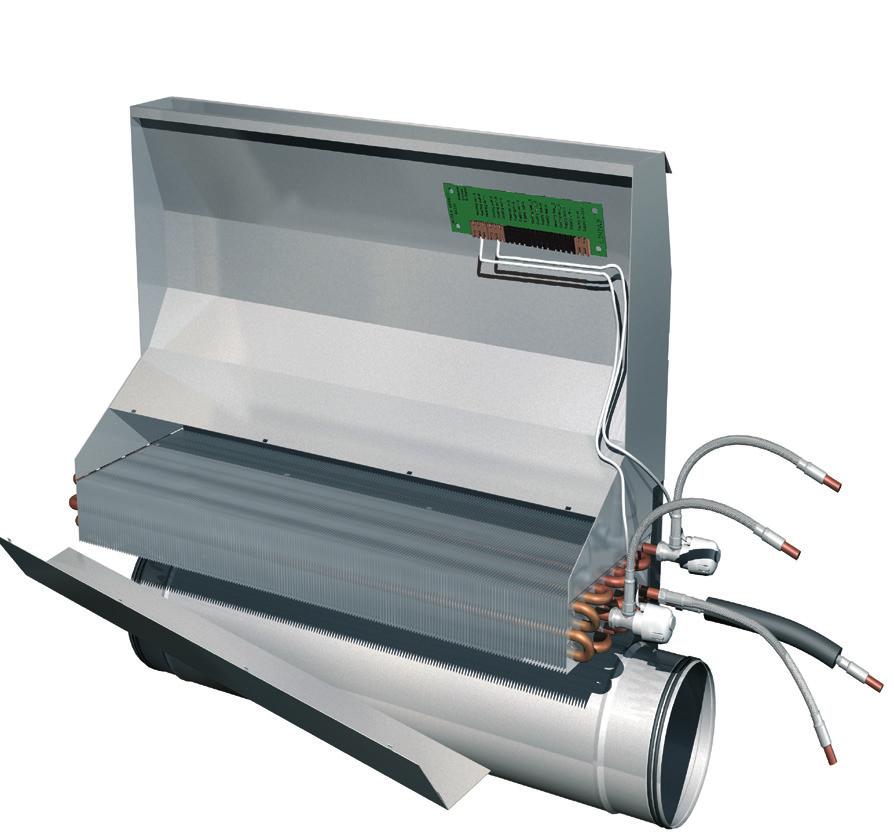

4 lindab vi f ören k l a r b y gga n d et Hygien Injustering är byggd för att vara enkel att rengöra och serva. Serviceluckan medför fri tillgång till apparatens batteri från både över och undersidan. Fasadapparaten levereras med beställt luftflöde vid angivet lufttryck, därför behöver den inte injusteras på plats. Styrventilernas Kv-värde ställs in vid tillverkningen (standard). Inställt luftflöde och tryckfall på vattensidan kan även i efterhand justeras vid behov. Vid leverans skyddas apparatens batteri av en skyddspapp och apparatens utblås av en skyddstejp. Skydden skall förhindra att smuts och damm kommer in i apparaten före idrifttagande. Bild 2. R engöring görs enkelt genom att lossa serviceluckan framtill. Bild 3. Montage av vid pelare. Bild 4. Montage av utan pelare. 4

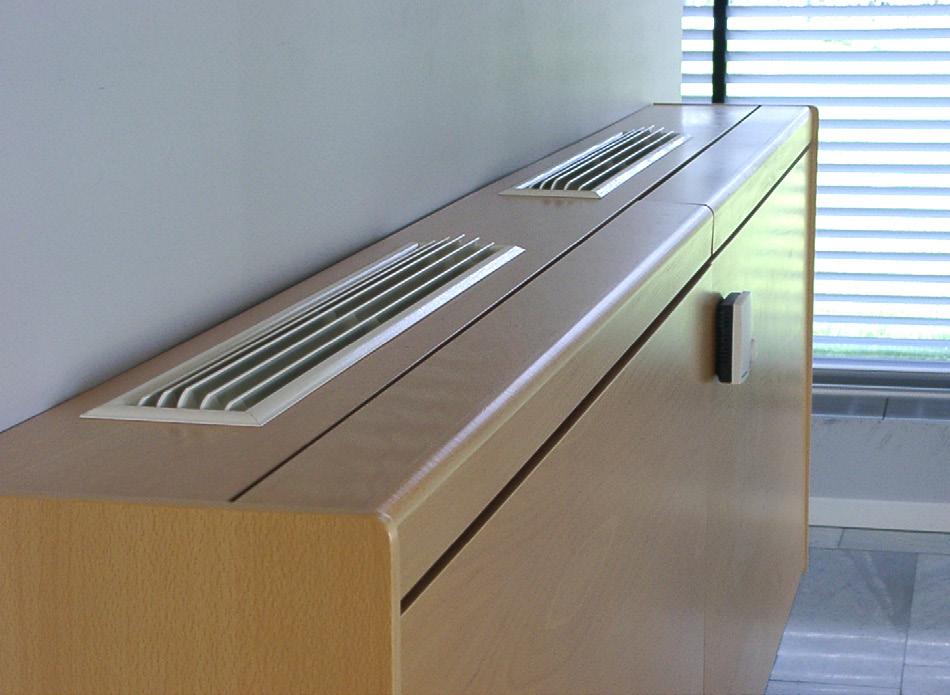

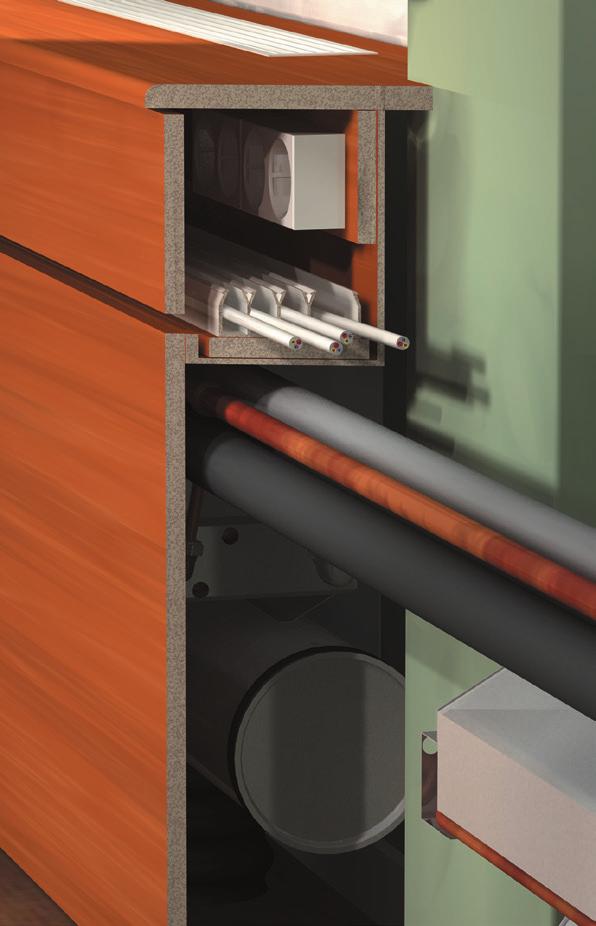

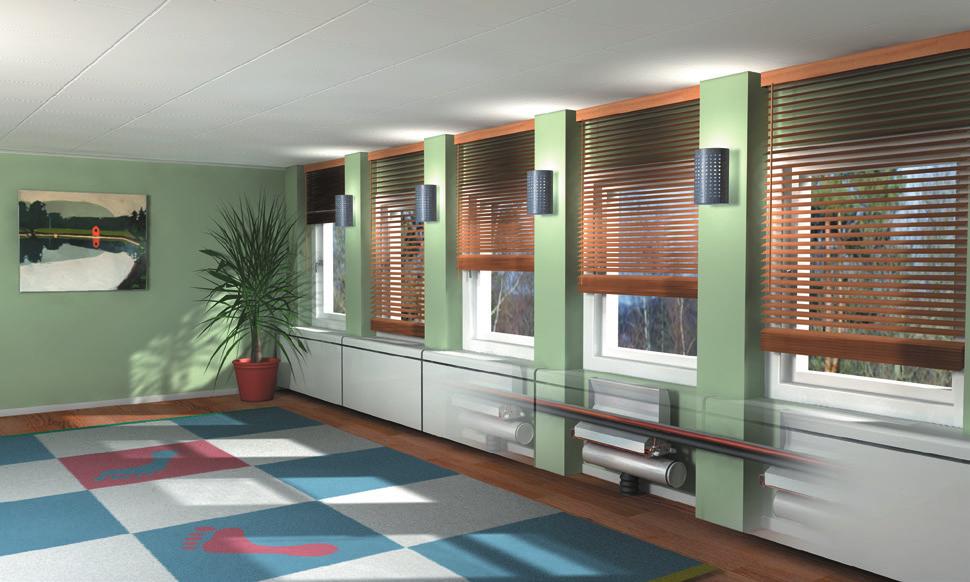

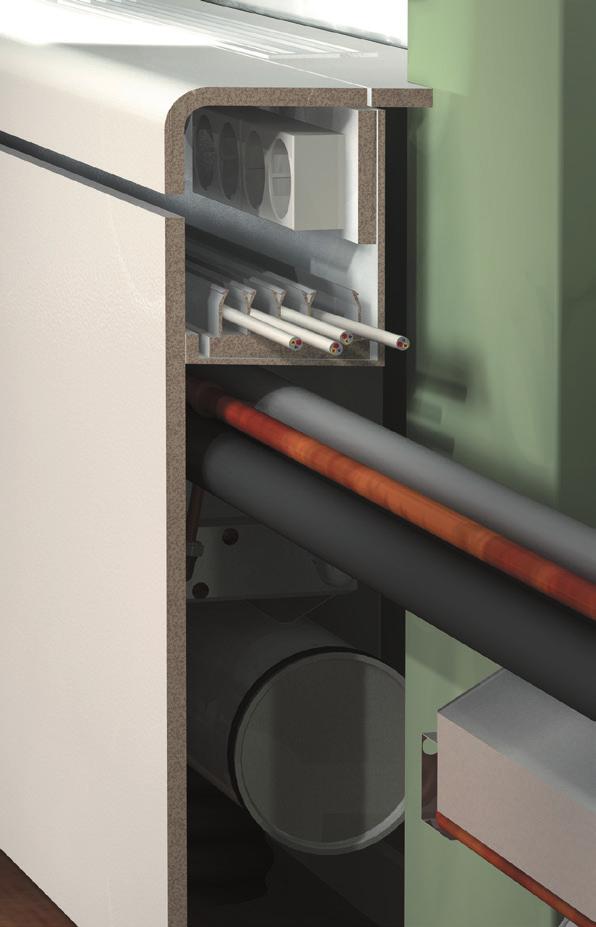

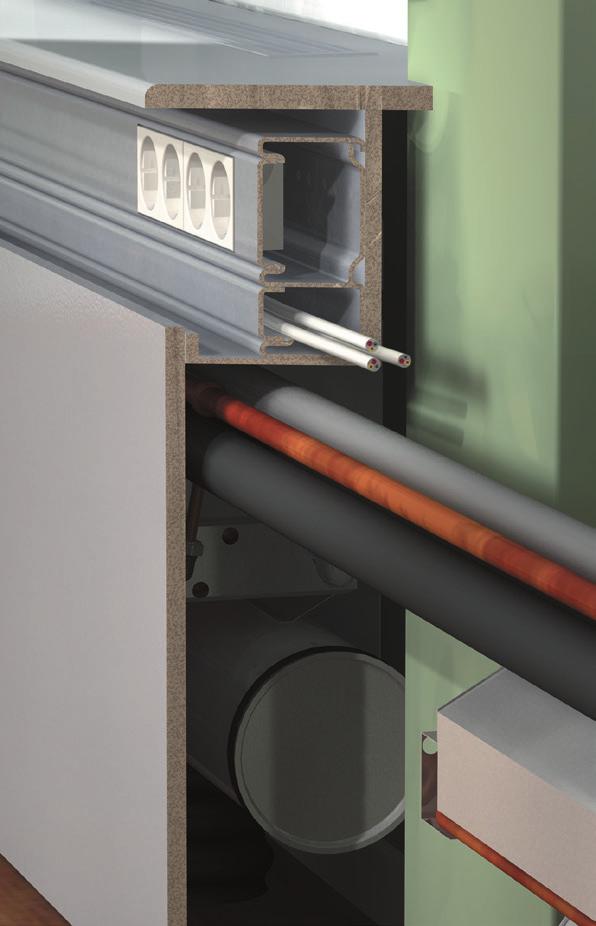

5 Förslag på inklädnad 130 Lindab levererar fasadapparaten utan inklädnad. Nedan ges förslag på tre inklädnadsvarianter med olika träslag. Vid montage av vid pelare flyttas hela apparaten från fasad, så att rörstråk och elkanalisation passerar framför pelaren, se figur 1. Electrical Elrör cable duct 177 Water Vattenrör pipes Luftkanal Air duct Ø100 Ø160 Ø200 Figur 1. Måttangivelser för standard och låg fasadapparat, med tanke på anpassning av inklädnad. Min.70 mm Golv Floor Bild 5. Inklädnad där bänkskivan har en lucka som lyftes uppåt för åtkomlighet. Bild 6. Inklädnad med fast bänkskiva och avtagbar lucka på framsidan. Bild 7. Inklädnad med fast bänkskiva och synlig el kanal. 5

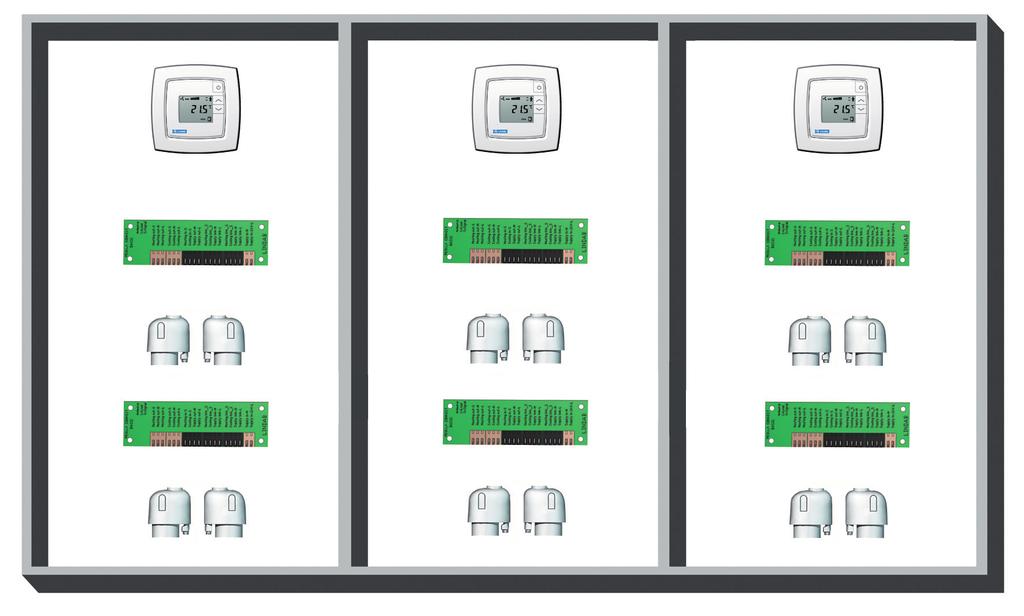

6 Kontrollsystem Detta rumsreglering system med förtillverkat kablage är lätt att anpassa till varierande rumsstorlekar och även vid ombyggnationer. Driftspänning 24 V AC (se bild 8). Trafo REGULA CONNECT BASIC N = Neutral L = Load S = Signal Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Supply in - N Supply in - 24V - L LINDAB REGULA CONNECT BASIC N = Neutral L = Load S = Signal Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Supply in - N Supply in - 24V - L LINDAB REGULA CONNECT BASIC N = Neutral L = Load S = Signal Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Supply in - N Supply in - 24V - L LINDAB REGULA CONNECT BASIC N = Neutral L = Load S = Signal Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Supply in - N Supply in - 24V - L LINDAB REGULA CONNECT BASIC N = Neutral L = Load S = Signal Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Supply in - N Supply in - 24V - L LINDAB REGULA CONNECT BASIC N = Neutral L = Load S = Signal Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Supply in - N Supply in - 24V - L LINDAB H C H C H C H C H C H C Bild 8. Vid flyttning av befintliga mellanväggar kan styrsystemet kopplas om REGULA CONNECT BASIC N = Neutral L = Load S = Signal Heating out - S Heating out - N Heating out - L Cooling out - S Cooling out - N Cooling out - L Heating in - S Cooling in - S Supply out - N Supply out - L Supply in - N Supply in - 24V - L Siffrorna hänvisar till Bild 9. 1 Anslutningar för värmeutgångar, såsom termiska värmeställdon. 2 Anslutningar för kylutgångar, såsom termiska kylställdon. 3 Anslutning för strömmatning samt kommunikation från Regula Combi. 4-5 Anslutningar för ström-, och kommunikationslänkning mellan en eller flera bafflar 6 Anslutning för direkt strömmatning från extern transformator. LINDAB Bild 9. Regula Connect Basic. 6

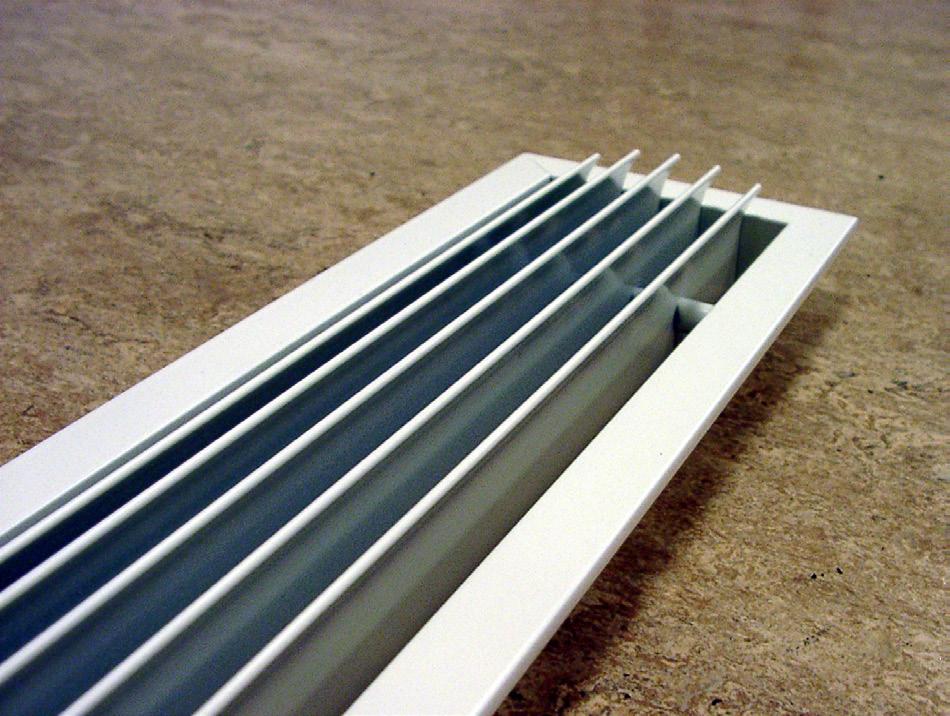

7 Galler till Galea heter Lindabs nya galler till. Gallren har välvda lameller för optimal luftspridning. Galea placeras i inklädnaden till apparaterna och är tillverkade i aluminium. Gallren beställs i längder från 600 till 1500 mm. De finns i två kulörer, vitlackerad och natureloxerat. Benämning Galea-galler-600, natur Galea-galler-700, natur Galea-galler-800, natur Galea-galler-1000, natur Galea-galler-1200, natur Galea-galler-1500, natur Galea-galler-600, vit Galea-galler-700, vit Galea-galler-800, vit Galea-galler-1000, vit Galea-galler-1200, vit Galea-galler-1500, vit Tabell 1. Galler Storlek stos: 475x75 mm stos: 575x75 mm stos: 675x75 mm stos: 875x75 mm stos: 1075x75 mm stos: 1375x75 mm stos: 475x75 mm stos: 575x75 mm stos: 675x75 mm stos: 875x75 mm stos: 1075x75 mm stos: 1375x75 mm Bild 10a. galler. Bild 10b. galler. 7

8 Plusfunktioner Förmonterat från Fabrik. Inbyggd ventil och ställdon: En styrventil med variabelt Kv-värde och ett ställdon kan levereras med produkten (Vid värmefunktion behövs två ställdon och två styrventiler). Integrerad Regula Secura: Lindabs kondensvakt Regula Secura kan förmonteras i produkten. Se kapitel om Regula Secura för mer information. Integrerad Regula Connect: Produkten kan utrustas med Regula Connect kopplingskort. Se kapitlet om Regula Connect för mer information. Integrerad regulatorenhet: Lindabs rumsreglercentral Regula Combi kan förmonteras i produkten. Se kapitlet om Regula Combi för mer information. ska placeras längs fasaden, bakom inbyggdfönsterlucka och är som standard förberedd för ventilation, kylning och uppvärmning (4 rörsanslutning). Längder: finns i längder från: 600, 700, 800, 1000, 1200, 1500 mm Bredd: Bredden är alltid 240 mm. Höjd: s höjd är mm. Värme: Produkten är standardutrustad med en extra vattenkrets i batteriet för att ge en värmefunktion. Vattenanslutning: Kyl- och värmevattenanslutningarna för 600, 700 samt 800 är 10 mm. 1000, 1200 och 1500 har 12 mm på kylvattenanslutningen och 10 mm värmevattenanslutning. (Alltid 4-rörs!). Luftanslutning: levereras med luftanslutningar 125, 160 eller 200 mm med Lindab Safe kanaler. Flex slang: Ett snabbt och enkelt sätt att ansluta vattenkretsen. Våra flex slangar kan förmonteras för att säkerställa en snabb och enkel anslutning till vattenkretsen. Eftersom våra flex slangar levereras med push-onanslutning säkerställer vi en enkel och snabb montering. Flex slangar minskar även vibrationer i systemet. Tillbehör Levereras separat. tilluftsgaller: Kom ihåg att beställa galler: Gelea (se beskrivning på sida 7). Teleskopförläggningsstycke: För enkel anslutning till tilluftsgallret och även som en förlängning. Tillgängliga längder är mm, mm och mm. För ytterligare tillbehör, se Tillbehör Dokument på Utseende: levereras utan extra hölje för att vara redo för fasadintegration. Ytbehandling: tillverkas som standard av galvaniserad plåt. Färg: levereras utan någon färg. 8

9 Dimensionering För enkel beräkning, gå till: Lindab Quick Selection Tool på Kylkapacitet luft P a 1. Börja med att räkna ut kylkapacitet som krävs för att hålla en viss temperatur i lokalen. Lindabs klimatsimuleringsprogram TEKNOsim är ett utmärkt hjälpmedel för detta. 2. Beräkna kylkapaciteten som tillförs via den primära tilluften, eller läs av den i diagram Resterande värmebelastning måste således kylas via vattenkretsen i. Formel för beräkning av Luftens kylkapacitet: P a = q ma x c pa x t ra Värden vid t r = 25 C med: Definitioner: P a = Kyleffekt, luft [W] P w = Kyleffekt, vatten [W] P tot = Kyleffekt, totalt [W] q ma = Massflöde, luft [kg/s] q a = Primärluftflöde [l/s] q w = Vattenflöde [l/s] q wmin = Minimivattenflöde [l/s] q wnom = Nominellt vattenflöde [l/s] c pa = Specifik värmeeffekt, luft [1,004 kj/kg K] t r = Rumstemperatur [ C] t wi = Vatten inloppstemperatur [ C] t wo = Vatten utloppstemperatur [ C] t ra = Temp. diff., rums-/primärluftstemp. [K] t rw = Temp. diff., rums-/medelvattentemp. [K] t w = Kristendemokraterne i vattenkretsen [K] e tw = Effektfaktor för temperaturskillnaden i vattenkretsen e qw = Effektfaktor för vattenflöde P Lt = Specifik kyleffekt [W/(m K)] q a = Primärluftflöde. P a [W] = q a [l/s] x 1,2 t ra [K] och P a [W] = q a [m³/h] x 0,33 t ra [K] [W] [W] Kylkapacitet Luftens kyleffekt luft 600 P = q p x 1,2 x t t [K] Luftflöde [l/s] Diagram 1. Luftens kylkapacitet P a som funktion av luftflöde q a. Till exempel vid luftflöde 25 l/s och en temperaturdifferens mellan rumsluften och tilluften på t ra = 6 K, avläses kylkapaciteten till 180 W. 9

10 Dimensionering För enkel beräkning, gå till: Lindab Quick Selection på Kyleffekt vatten P w Följ instruktionerna nedan för att avläsa effekten från Diagrammet. 1. Beräkna t rw. 2. Produkt längd minus 0,2 m, då får du den aktiva längden Lact L act. 3. Dela primärluftflödet med den aktiva längden Lact L act. Sätt in resultatet på den nedre axeln i diagram Följ flödeslinjen upp till rätt tryck, läs av specifik kyleffekt per aktiv meter och Kelvin P Lt. 5. Beräkna temperaturdifferensen i vattenkretsen t w och läs av effektfaktorn e tw i diagram Multiplicera den specifika kyleffekten P Lt som fås via e tw, Δt rw och den aktiva längden Lact L act. Exempel 1 kylning: Hur stor kyleffekt avger 1000 med en luftmängd på 14 l/s och ett tryck på 150 P a? Anta att rummets sommartemperatur ska vara 24,5ºC. Kylvattentemperaturen in/ut ur är 14/17ºC. Svar: Temperaturskillnad: t rw = t r (t wi + t wo )/2 t rw = (14+17) / 2 = 9 K Aktiv längd: L act = 1.0 m m = 0.8 m q a / L act = 14 l/s / 0.8 m = 17.5 l/(s m) Läs av från diagram 2: P Lt = 60.1 W/(m K) Diagram 3 visar en kapacitetskorrigeringsfaktor e Δtw = Detta ger en kylkapacitet: P w = 60.1 W/(m K) 9 K 0.8 x = 419 W i vattenkretsen. OBS! Effektdiagrammet gäller vid nominellt flöde q wnom = l/s. För att erhålla korrekt effekt P w vid andra flöden avläs effektfaktorn e qw i diagram 4 och multiplicera den kapacitet som avläses av den faktorn. P LT Lt [W/(m K)] Specific Specifik Cooling kylkapacitet Capacity 100,0 90,0 80,0 70,0 60,0 50,0 300 Pa 250 Pa 200 Pa 150 Pa 120 Pa 100 Pa 40,0 30,0 20,0 5,0 10,0 15,0 20,0 25,0 30,0,0 40,0 45,0 50,0 55,0 q a / L act [l/(s m)] Diagram 2. Specifik kylkapacitet P Lt per aktiv meter och Kelvin som funktion av luftflöde per aktiv meter vid 100, 120, 150, 200, 250 och 300 P a dystryck. Vid beräkning av värmekapacitet multiplicera det erhållna värdet med faktor 0,8. 10

11 . lindab vi förenklar byggandet 1,0400 1,0200 Kapacitetskorrektion e Δtw Capacity correction ε Δtw 1,0000 0,9800 0,9600 0,9400 0, tw Diagram 3. Kapacitetskorrektion e Δtw som funktion av vattenflödet t w. Används enbart för kyla. e qw Kapacitetskorrektion faktor. Є qw Capacity Correc on factor 1,1 1,0 0,9 0,8 0,7 0,6 600,700, C 600,700, C 1000,1200, C 1000,1200, C 0,5 0,4 0,3 0,2 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,1 Flöde qw [l/s] Water flow qw [l/s] Diagram 4. Kapacitetskorrektion e qw för vattenkretsen, både för kyla och värme. För enkel beräkning gå till på: Lindabs Quick Selection Tool på 11

12 Minsta luftflödet vid olika tryck Systemstorlek size Nozzle Pressure [Pa] Munstyckstryck [Pa] Tabell 2. Minsta luftflöde [l/s] vid olika tryck för luften från för att nå taket med en rumshöjd på max. 2,7 m. Temperaturskillnaden mellan rumsluft och genomsnittlig vattentemperatur Δt rw = 10 K (eller lägre). Värme - Naturlig konvektion P w [W] - Värme kapacitet - Naturlig konvektion Värmekapacitet vatten Δt rw [K] Diagram 5. naturlig konvektion, värmekapacitet vid nominellt vattenflöde. 12

13 Ljudeffektnivå Δp t [Pa] L W [db(a)] l/s m 3 /h Diagram 6. Ljudeffektnivå L W för Ø100 anslutning. Δp t [Pa] L W [db(a)] l/s m 3 /h Diagram 7. Ljudeffektnivå L W för Ø160 anslutning. 13

14 Ljudeffektnivå Δp t [Pa] L W [db(a)] l/s m 3 /h Diagram 8. Ljudeffektnivå L W för Ø200 anslutning. 14

15 Ljudtrycksnivå Exempel 2: Vad blir ljudtrycksnivån i den första apparaten i ett apparattåg? Luftflödet till första apparaten är 100 l/s. Kanaldimension Ø 160. Svar: Avläs ljudtrycksnivån i diagram 3, egenljudsalstring i första apparat till 26 db(a). Värdet skall adderas till apparatens ljudtrycksnivå 25 db(a). I diagram 10, logaritmisk addition av två nivåer, utläses ökning som skall adderas till en högre ljudtrycksnivå. Diagram 10 visar ett värde på ca 2,6 db(a) som skall adderas till den högre nivån, 26 db(a). Avrundning görs till hela db(a), vilket ger en total ljudtrycksnivå på 29 db(a). [db (A)] Ljudtrycksnivå [db(a)] Sound pressure level Ø Ø Total flow [l/s] Total flöde [l/s] Diagram 9. Egenljudsalstring i första apparat. Ljudtrycksnivå med 10 m 2 Sabine rumsdämpning. Ljudtrycksnivå [db] Ökning som ska läggas till högre nivå Increase to be added to the higher level 3,0 2,5 2,0 1,5 1,0 0, Skillnad mellan nivåerna som ska läggas till [db] Difference between the levels to be added [db] Diagram 10. Logaritmisk addition av två nivåer. 15

16 Egendämpning För enkel beräkning, gå till: Lindab Quick Selection Tool på Frekvens (Hz) Storlek Tabell 3. Total ljudeffektreduktion från anslutande kanal till rummet inklusive ändreflektion. Vikt och vattenvolym Typ Tabell 4. Vikt och vattenvolym Vikt, kg Ø100 6,6 7,5 8,5 11,3 13,7 17,0 Vikt, kg Ø160 7,0 8,0 9,0 12,0 14,5 18,0 Vikt, kg Ø200 7,6 8,5 9,5 12,7 15,3 19,0 Vatteninnehåll, kyla l/m 0,57 0,17 0,83 1,15 1,42 1,83 Vatteninnehåll, värme l/m 0,13 0,16 0,18 0,10 0,13 0,16 Kopparör, kvalitet EN CU-DHP EN CU-DHP EN CU-DHP EN CU-DHP EN CU-DHP EN CU-DHP Tryckklass PN10 PN10 PN10 PN10 PN10 PN10 16

17 Tryckfall i batteriets kylkrets Apparatlängd [mm] Nominellt vattenflöde: q wnom [l/s] 0,030 0,030 0,030 0,038 0,038 0,038 Minsta vattenflöde: q wmin [l/s] 0,015 0,015 0,015 0,025 0,25 0,025 Tabell 5., nominellt flöde. För enkel beräkning, gå till: Lindab Quick Selection Tool på q w [l/s] 0,1. OBS! NB! Mean Medelvattentemperatur water temperature tt wio wio = 15 C!* * ,08 0,06 0, ,04 0,03 0,025 0,015 P w [kpa] Minsta Minimum tillåtna permitted vattenflöde water flow 600, 700 and och 800 qq wmin = = 0,015 0,015 l/s l/s Mista Minimum tillåtna permitted vattenflöde water flow 1000, 1200 och and 1500 q wmin = 0,025 l/s wmin = 0,025 l/s Diagram 11. Tryckfall i batteriets kylkrets. Exempel 3: 1000 avger en kapacitet på 419 W. t w = 3 K q w = P w / (c pw t w ) q w = 419 W / (4200 Ws/(kg K) 3 K) = 0,033 l/s Tryckfallet i vattenkretsen avläses i diagram 11 till Δp w = 2,6 kp a. Definitioner: q w = Vattenflöde [l/s] P w = Kyl-/värmeeffekt vatten [W] c pw = Specifik värmeeffekt vatten [4200 Ws/(kg K)] t w = Temperaturskillnad i vattenkretsen [K] t wio = Medelvattentemperatur [ C] Dp w = Tryckfall i vattenkretsen [kpa] * Diagrammen gäller för en bestämd medelvattentemperatur, t wio För andra temperaturer, använd vår Produktkalkylator vattenburna lösningar på 17

18 Tryckfall i batteriets värmekrets Apparatlängd [mm] Nominellt vattenflöde: q wnom [l/s] 0,030 0,030 0,030 0,030 0,030 0,030 Minsta vattenflöde: q wmin [l/s] 0,018 0,018 0,018 0,018 0,018 0,018 Tabell 6., nominellt flöde. För enkel beräkning, gå till: Lindab Quick Selection Tool på q w.[l/s] 0,1 0,08 OBS! NB! Mean Medelvattentemperatur water temperature t wio t wio = = 1550 C!* * ,06 0,05 0,04 0,03 0,025 0,02 0,015 0,3 0,4 0, Minimum Minsta permitted tillåtna vattenflöde water flow q wmin q wmin = 0,018 = 0,018 l/s l/s Δp Δp w [kpa] w [kpa] Diagram 12. Tryckfall i batteriets värmekrets 18

19 Mått Undersidan Undersidan av Underside plattan av Underside plattan of board of board Undersidan av Underside plattan of board ø100 ø L-124 L-124 ø200 L-150 L+53 L-150 L+53 L Mått Dimensions på rörkonsol of pipe (tillbehör). bracket (accessory). L-150 L+53 Figure 3. 2., standard, dimensions. dimensions. Figur 2. standard höjd, mått. 19

20 Batteri typer Figur 3: Visar ett batteri för med enhetslängd på 0,8 m. Figur 4. Visar ett batteri för med enhetslängd på 1,0m A = Utlopp B = Inlopp Uppvärmning A B A Kyling B Figur 3. : 600, 700, 800. Uppvärmning A B A B Kyling Figur 4. : 1000, 1200,

21 Spridningsbilder, Mätningarna är utförda med kyld tilluft ( t rumsluft - tillluft 6 K) och kylning i vattenkretsen ( t rumsluft - medelvattentemperatur 10 K). Mätningarna är gjorda enligt V-metoden. All värme tillförd genom väggarna. Beräkningar för andra avstånd mellan kylbafflarna och för val av andra luftvolymer hänvisas till Indoor Climate Program. ca mm ca mm ca mm ca mm ca mm ca mm Isoveler 0,20 m/s 14 l/s 16 l/s 18 l/s 11 l/s 17 l/s 22 l/s 1200 mm 1800 mm 2700 mm 1200 mm 1800 mm 2700 mm 100 Pa 150 Pa ca mm ca mm ca mm ca mm ca mm ca mm 9 l/s 8 l/s 28 l/s 17 l/s 23 l/s 25 l/s 1200 mm 1800 mm 1200 mm 1800 mm 2700 mm 2700 mm 200 Pa 250 Pa Figur , spridningsbilder vid olika inställningar av luft och flöde. 21

22 Spridningsbilder, Mätningarna är utförda med kyld tilluft ( t rumsluft - tillluft 6 K) och kylning i vattenkretsen ( t rumsluft - medelvattentemperatur 10 K). Mätningarna är gjorda enligt V-metoden. All värme tillförd genom väggarna. Isoveler 0,20 m/s ca mm ca mm ca mm ca mm ca mm ca mm 26 l/s 19 l/s 23 l/s 30 l/s 24 l/s 37 l/s 1200 mm 1800 mm 1200 mm 1800 mm 2700 mm 2700 mm 100 Pa 150 Pa ca mm ca mm ca mm 18 l/s 27 l/s 43 l/s 2700 mm 1200 mm 1800 mm 200 Pa Figur , spridningsbilder vid olika inställningar av luft och flöde. 22

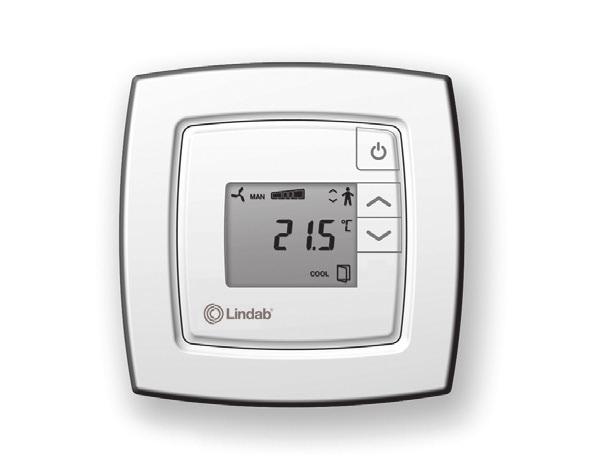

23 Kontrol Lindab erbjuder kontrollutrustning som är mycket enkelt att använda sig av. För att undvika att värme och kyla aktiveras samtidigt kontrolleras systemet sekventiellt (Regula Combi). För tekniskt underlag, se kapitlet Regula. Funktions text är ett fasadsystem som kan bistå med värme, kyla och ventilation. använder tilluftens drivkraft som genom induktion trycker sig genom batteriet för att uppnå högre kylvärmekapacitet i rummet. har utvecklats för att klara höga tryck, upp till 300 P a. använder sig av motströmsvärmeväxlare. Systemet är utrustat med en servicelucka som tillhandahåller full tillgång till hela batteriet och hjälper till att underhålla en bra hygien. Fasadapparater av Lindabs fabrikat Antal Produkt: Luftmängd: 20 l/s Lufttryck: 150 P a Plusfunktion: Regula Secura kondensvakt Specifikation Apparat: Längd, [mm]: 600, 700, 800, 1000, 1200,1500 Kanaldimension, [mm]: Ø100, Ø160, Ø200 Höjd, [mm]: Standard Ø100, Ø160, Ø200 Låg apparat Ø100, Ø160,500 - Ø200 Luftfmängd, [l/s]: 8-40 l/s Dystryck, [P a ]: P a Tillbehör: Regula Combi: 40 Termostatkabel: 40 Skravkablar: 40 Rörkonsol: 80 Avslutningspaket inkl luftare: 10 Galeagaller-1000-vit: 40 Extrafunktioner: Se sida 8 Beställningskod Produkt Typ: 24 Produkt längd: 600, 700, 800, 1000, 1200, 1500 Höjd: Luftanslutning: 100, 160, 200 Static dystryck (Pa): Luftflöde (l/s):
