1 RÅD 1 (25) Skapat av (namn och organisatorisk enhet) Dokument-ID Ärendenummer Schillström, Lars, UHniö [DokumentID] [Ärendenummer] Fastställt av Dokumentdatum Version Chef VO Underhåll Dokumenttitel Systemnummer och Komponentbeteckningar - Exempel Innehållsförteckning 1 Syfte Omfattning Definitioner Kompetens Vägbelysning Beteckningssystem för Vägbelysning på ytvägnät Beteckningssystem för Vägbelysning i Mälardalen samt Stockholm Beteckningssystem för Vägbelysning för övriga län Exempel på litterering för vägbelysning Exempel på märkning av Komponent-ID för vägbelysning Brosystem Exempel 1 Brosystem Exempel 2 Brosystem Exempel 3 Brosystem Ritningslitterering för rör samt ventilationskanaler Litterering av rörledning, isolering och ytbeklädnad Litterering av kanaler, isolering och ytbeklädnad Reningsanläggningar för vägdagvatten exempel Trafiksignalanläggning, exempel Trafiksignalanläggning vid nyproduktion Trafiksignalanläggning med korsningar och gemensamt apparatskåp, nyproduktion Trafiksignalanläggning. Miniminivå för befintlig anläggning Rampstyrning. Kodning vid nyproduktion Placering vägområde förutsättning i Maximo Kontrollplats med komponentexempel Betalstation med komponentexempel Märkning av komponenter på ytvägnät Syfte med märkskyltar Definitioner med exempel Övergripande krav på märkning Märkningens utförande Detaljutförande standardskyltar Placering av märkning och skyltar Märkning av VA-komponenter på ytvägnät Märkning Vägbelysning på ytvägnät Placeringshierarki system elkraft Reviderings- och kompletteringsbehov Hjälpmedel Referenser Ändringslogg... 25

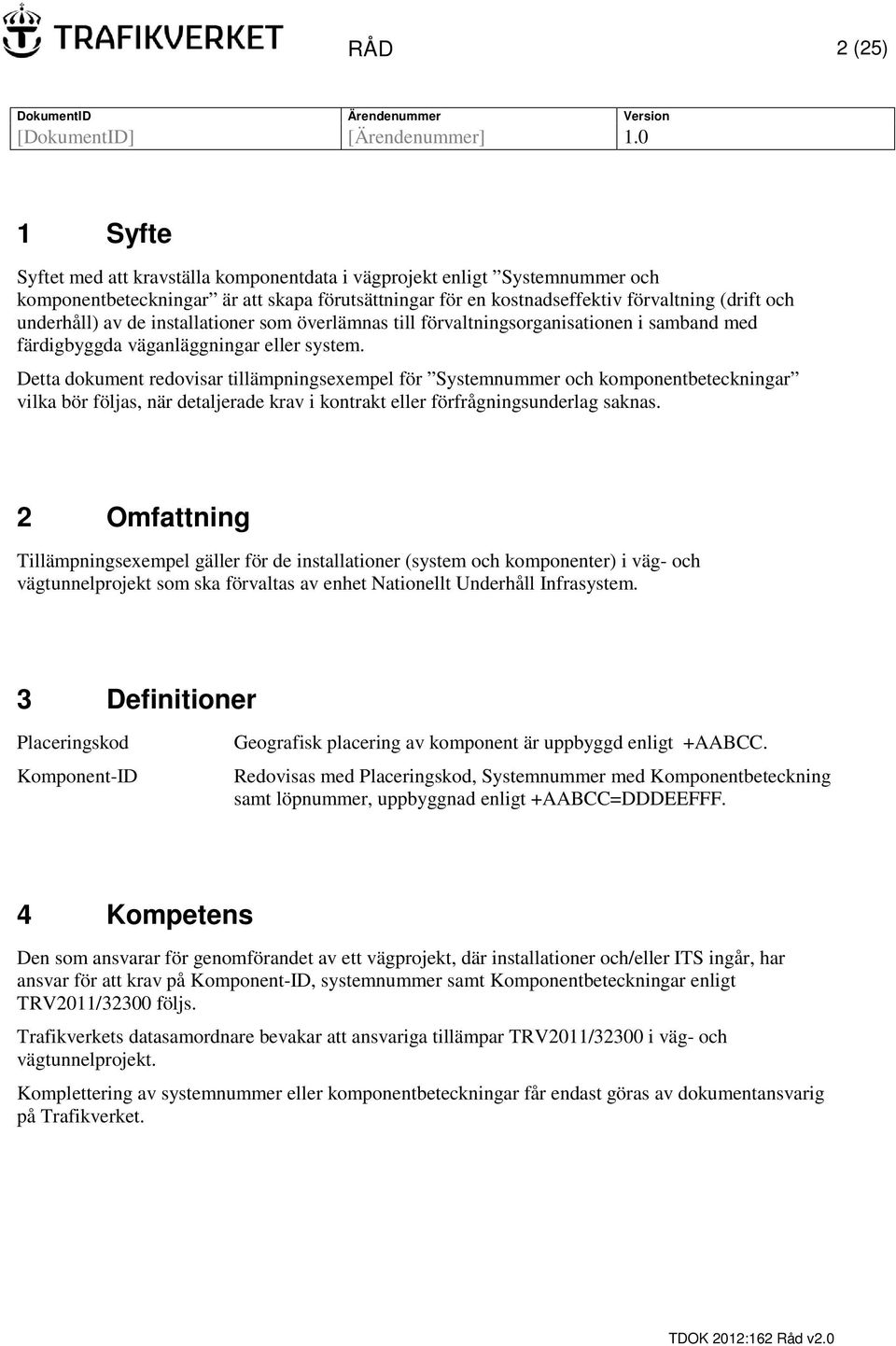

2 RÅD 2 (25) 1 Syfte Syftet med att kravställa komponentdata i vägprojekt enligt Systemnummer och komponentbeteckningar är att skapa förutsättningar för en kostnadseffektiv förvaltning (drift och underhåll) av de installationer som överlämnas till förvaltningsorganisationen i samband med färdigbyggda väganläggningar eller system. Detta dokument redovisar tillämpningsexempel för Systemnummer och komponentbeteckningar vilka bör följas, när detaljerade krav i kontrakt eller förfrågningsunderlag saknas. 2 Omfattning Tillämpningsexempel gäller för de installationer (system och komponenter) i väg- och vägtunnelprojekt som ska förvaltas av enhet Nationellt Underhåll Infrasystem. 3 Definitioner Placeringskod Komponent-ID Geografisk placering av komponent är uppbyggd enligt +AABCC. Redovisas med Placeringskod, Systemnummer med Komponentbeteckning samt löpnummer, uppbyggnad enligt +AABCC=DDDEEFFF. 4 Kompetens Den som ansvarar för genomförandet av ett vägprojekt, där installationer och/eller ITS ingår, har ansvar för att krav på Komponent-ID, systemnummer samt Komponentbeteckningar enligt TRV2011/32300 följs. Trafikverkets datasamordnare bevakar att ansvariga tillämpar TRV2011/32300 i väg- och vägtunnelprojekt. Komplettering av systemnummer eller komponentbeteckningar får endast göras av dokumentansvarig på Trafikverket.

3 RÅD 3 (25) 5 Vägbelysning 5.1 Beteckningssystem för Vägbelysning på ytvägnät För att placera littera på ritning bör komponenteditorn ChaosFunc användas. Via funktioner i ChaosFunc kan bl.a. både Komponent-ID och Alternativ märkning visas samtidigt. ChaosFunc tillhandahålls av Trafikverkets datasamordnare. Syftet med komponenteditorn ChaosFunc är att förenkla hanteringen av komponenter i ritningar och Chaosdatabasen. Verktyget ger en direktanslutning mellan ritningen i AutoCAD och Chaos. Märkning av stolpar, armaturer mm för vägbelysning ska utföras enligt 13.8 Märkning Vägbelysning på ytvägnät. Vägbelysning med tillhörande stolpar och centraler ska littereras enligt nedan Beteckningssystem för Vägbelysning i Mälardalen samt Stockholm På ritning ska både Komponent-ID och Alternativ märkning enligt Trafikverkets system redovisas. Exempel på littera för en belysningsstolpe: Komponent-ID =631PS001 D1-7 Alternativ märkning (fås från funktionsansvarig Belysning på Trafikverket) Skrivs i attribut MÄRKNING Beteckningssystem för Vägbelysning för övriga län På ritning ska Komponent-ID redovisas. Exempel på littera för en belysningsstolpe: Komponent-ID =631PS001 Förutsättningar och krav på alternativmärkning tillhandahålls av funktionsansvarig i respektive län

4 RÅD 4 (25) 5.2 Exempel på litterering för vägbelysning

5 RÅD 5 (25) 5.3 Exempel på märkning av Komponent-ID för vägbelysning

6 RÅD 6 (25) 6 Brosystem EXEMPEL PÅ HUR KOMPONENTER MED FUNKTIONSSAMBAND REDOVISAS Exemplet beskriver sambandet mellan överordnade och underordnade komponenter i brosystem. Till Hydraulaggregat kopplas underordnade komponenter med hjälp av löpnumret genom att använda samma hundratal enlig nedanstående exempel: Hydraulaggregatet =721MA101 kopplas då till =721GT101, =721GT102, =721GT103, =721MH101, =721MH102, =721GP101, =721GP102 osv. Hydraulaggregatet =721MA201 kopplas då till =721GT201, =721GT202, =721GT203, =721MH201, =721MH202, =721GP201, =721GP202 osv. 6.1 Exempel 1 Brosystem

7 RÅD 7 (25) 6.2 Exempel 2 Brosystem PCMS =812WA =410WA =415TB =415HL =415TY001, OSV =720WA =721GP =722GP =723GP =724GP001, OSV =720WA =721GP =722GP =723GP =724GP001, OSV =720WA =721GP =722GP =723GP =724GP001, OSV 6.3 Exempel 3 Brosystem PCMS =910WA =840WA =847DF =845GJ =845PO001, OSV =410WA =415TB =415HL =415TY001, OSV =720WA =721GP =722GP =723GP =724GP101, OSV =720WA =721GP =722GP =723GP =724GP201, OSV =720WA =721GP =722GP =723GP =724GP301, OSV

8 RÅD 8 (25) 7 Ritningslitterering för rör samt ventilationskanaler Littreringssystemet nyttjas i Stockholms län och redovisas endast på ritning. 7.1 Litterering av rörledning, isolering och ytbeklädnad. Rörbeteckning enligt: AA-BB-DIM-CCDE AA =Funktion, rör BB =Material DIM =Nominell rördimension CC =Isoleringens tjocklek, mm D =Isoleringsmaterial E =Isoleringens ytskikt (AA) Beteckningar för funktion rör, Rörsystem Beteckning Förklaring Systemtillhörighet A Avloppsledning 514, 518 AR Ledning för renat avlopp. 514 ART Tryckledning för renat avlopp 514 AT Tryckavloppsledning 514 BRL Släckvattenledning 517, 531, 532 BRT Tomrör för släckvatten 534 CD Centraldammsugsystem 543 CO2 Ledning för Släcksystem CO2 533 D Dagvattenledning 511, 518 DR Dränledning 512 DRS Samlingsledning för dränvatten 512 DRT Tryckdränledning 512 DRTK Tryckdränledning, renat. Renat tryckdrän kan även 512, 552. nyttjas för kylvatten. DRTKR Tryckdränledning, retur. I vissa fall även för kyla. 512, 552 DT Tryckdagvattenledning 511 IG Inertgasledning 541 KB Köldbärarledning 552 KM Köldmedieledning 551, 552 KV Vattenledning 517 LA Ledningssystem för avskilt media (slam, olja) 519 LB Ledning för tillfört media 530 S Spillvattensystem 513 SP Sprinklerledning 532, 533, 534 ST Tryckspillvattenledning 513 TL Tryckluftsledning 542 V Vattenledning i mark och tunnel 517, 531, 532 VS Värmesystem 560 VV Tappvarmvattenledning 517 VVC Varmvattencirkulationsledning 517 VX Värmeåtervinningsledning 552, 560

9 RÅD 9 (25) (BB) Beteckningar för materialkoder, rörmaterial, Rörsystem _ Järnrör 11 Gjutjärnsrör 12 Segjärnsrör 3_ Kopparrör 31 Hårdbearbetade kopparrör 32 Mjukglödgade kopparrör 33 Plastbelagda kopparrör 34 Isolerade plastbelagda kopparrör 4_ Betongrör 41 Oarmerade betongrör 42 Slakarmerade betongrör 43 Spännarmerade betongrör 5_ Plaströr 51 PVC-rör 52 Polypropenrör (PP) 53 ABS-rör 54 AP-rör 55 Polyetenrör (PE) 6_ Stålrör 61 Rör av rostfritt stål SS Rör av syrafast rostfritt stål SS Rör av olegerat stål (D) Beteckningar för isolering, Rörsystem Oisolerat C Mjuk cellplast D Styv cellplast M Mineralull A Mineralull med aluminiumfolie (E) Beteckningar för isoleringens ytskikt, Rörsystem STP Metalliserad stålplåt ALP Aluminiumplåt PLP Plastplåt Exempel 1 rörlitterering: AT Tryckavloppsledning, Polyeten, Dim. 160, oisolerad. Exempel 2 rörlitterering: KV MPLP Tappkallvatten, Hårda kopparrör, Dim. 54, 40mm mineralullsisolering med ytskikt av plastplåt.

10 RÅD 10 (25) 7.2 Litterering av kanaler, isolering och ytbeklädnad. Kanalbeteckning enligt: BS-DIM-KDEF. Antal positioner är fritt för litterering av material där: B = Funktion, kanal S = Material, kanal DIM = Kanaldimension KD = Isolering, kanal E = Isoleringsmaterial på kanal F = Ytskikt på kanalisolering (B) U T F A O Funktion, kanal, Allmänventilation Uteluft Tilluft Frånluft Avluft Överluft (S) Material, kanal, Allmänventilation 1 Varmförzinkad stålplåt 2 Kallvalsad stålplåt 3 Rostfri stålplåt 4 Aluminiumplåt 5 PEH-plast 6 PVC-plast (KD) Isolering, kanal, Allmänventilation - Oisolerad K1 EI15 K2 EI30 K3 EI60 K4 30mm utvändigt mineralull K5 50mm invändigt mineralull K8 EI15, 70mm utv. Brandisolering Med värmeisolering (E) Isoleringsmaterial, kanal, Allmänventilation 2 Utvändig nätmatta av mineralull med Al-folie 4 Al-lamellmatta 8 Värmematta av mineralull med Al-folie (F) Ytskikt på kanalisolering, Allmänventilation 1 Klass1, ingen extra ytbeklädnad 2 Klass1, ångspärr Exempel 1 kanallitterering: Exempel 2 kanallitterering: T1-250 Tilluftskanal,dimension 250mm, oisolerad. T1-500x200-K221 Tilluftskanal, dimension 500x200, isolerad EI30 med mineralull och Al-folie, ingen extra ytbeklädnad.

11 RÅD 11 (25) 8 Reningsanläggningar för vägdagvatten exempel SEDIMENTERINGSDAMM, t.ex. AB Dagvattenbrunn AB+28881=511BK001 Reducerad utloppsdimension eller Skibord, AB+28881=511BH001 eller Flödesregulator AB+28881=511VS001 Bräddavlopp AB+28881=511CB001 (Bassäng) med oljeavskiljare AVSÄTTNINGSDAMM, t.ex. AB Dagvattenbrunn AB+28882=511BK001 Bräddavlopp Apparatskåp med tidsstyrning AB+28882=511WA001 AB+28882=511CB001 (Bassäng) med Oljeavskiljare Reglerventil med ställdon AB+28882=511VM001

12 RÅD 12 (25) AVSÄTTNINGSMAGASIN MED PUMPSTATION, t.ex Pumpstation i eller i direkt anslutning till Avsättningsmagasinet benämns med samma Anläggningsdels-id som Avsättningsmagasinet, t.ex: AB+61281=511PU001, AB+61281=511PU002, AB+61281=511GL001 mm Bräddavlopp Apparatskåp med tidsstyrning t.ex. AB+61281=511WA001 Oljeskärm Avsättningsmagasin AB med komponent-id AB+61281=511CB001 (CB=Bassäng) Reglerventil med ställdon (=511VM001) AVSÄTTNINGSMAGASIN MED SEPARAT PUMPSTATION, t.ex , Pumpstation ej nära Avsättningsmagasin benämns med eget anläggningsdels-id samt enskilda komponent-id, t.ex: AB (då ska Pumpstationen vara en separat anläggningsdel) AB+61283=511PU001, AB+61283=511PU002, AB+61283=511WA001, AB+61283=511GL001 mm Bräddavlopp Apparatskåp med tidsstyrning t.ex. AB+61282=511WA001 Oljeskärm Avsättningsmagasin AB med komponent-id AB+61282=511CB001 (CB=Bassäng) Reglerventil med ställdon (=511VM001)

13 RÅD 13 (25) 9 Trafiksignalanläggning, exempel 9.1 Trafiksignalanläggning vid nyproduktion

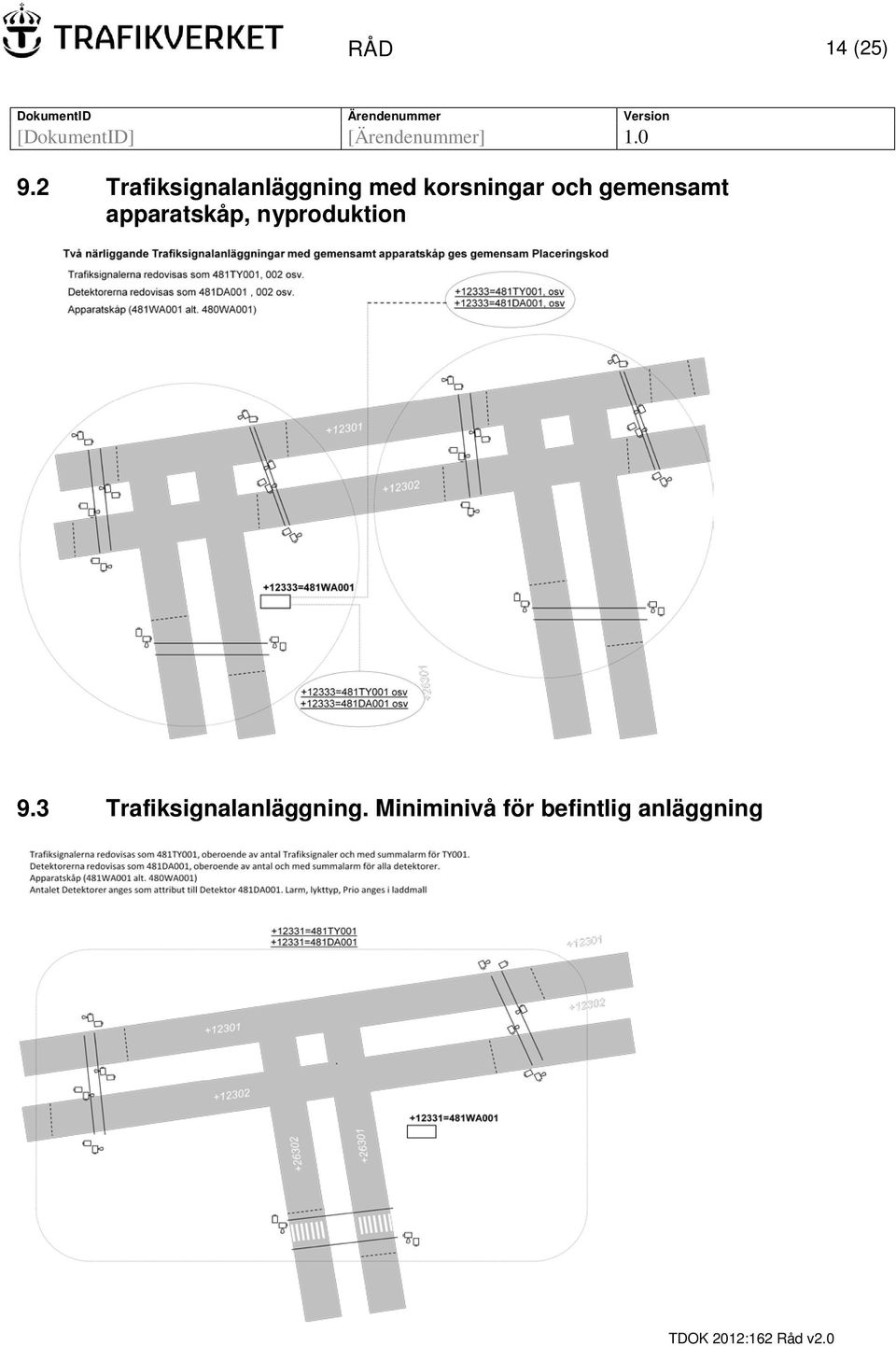

14 RÅD 14 (25) 9.2 Trafiksignalanläggning med korsningar och gemensamt apparatskåp, nyproduktion 9.3 Trafiksignalanläggning. Miniminivå för befintlig anläggning

15 RÅD 15 (25) 9.4 Rampstyrning. Kodning vid nyproduktion

16 RÅD 16 (25) 10 Placering vägområde förutsättning i Maximo

17 RÅD 17 (25) 11 Kontrollplats med komponentexempel

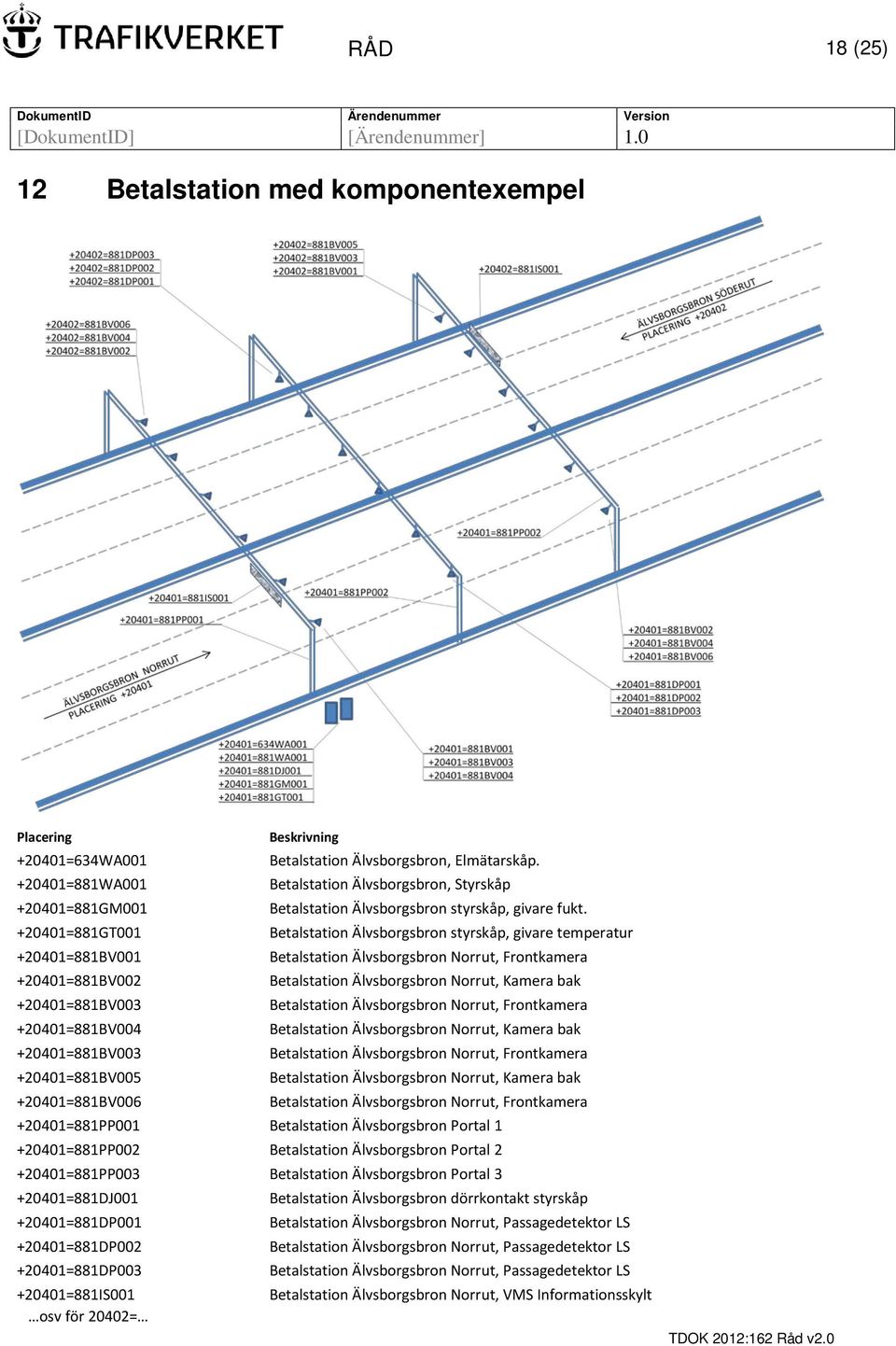

18 RÅD 18 (25) 12 Betalstation med komponentexempel Placering =634WA =881WA =881GM =881GT =881BV =881BV =881BV =881BV =881BV =881BV =881BV006 Beskrivning Betalstation Älvsborgsbron, Elmätarskåp. Betalstation Älvsborgsbron, Styrskåp Betalstation Älvsborgsbron styrskåp, givare fukt. Betalstation Älvsborgsbron styrskåp, givare temperatur Betalstation Älvsborgsbron Norrut, Frontkamera Betalstation Älvsborgsbron Norrut, Kamera bak Betalstation Älvsborgsbron Norrut, Frontkamera Betalstation Älvsborgsbron Norrut, Kamera bak Betalstation Älvsborgsbron Norrut, Frontkamera Betalstation Älvsborgsbron Norrut, Kamera bak Betalstation Älvsborgsbron Norrut, Frontkamera =881PP001 Betalstation Älvsborgsbron Portal =881PP002 Betalstation Älvsborgsbron Portal =881PP003 Betalstation Älvsborgsbron Portal =881DJ =881DP =881DP =881DP =881IS001 osv för 20402= Betalstation Älvsborgsbron dörrkontakt styrskåp Betalstation Älvsborgsbron Norrut, Passagedetektor LS Betalstation Älvsborgsbron Norrut, Passagedetektor LS Betalstation Älvsborgsbron Norrut, Passagedetektor LS Betalstation Älvsborgsbron Norrut, VMS Informationsskylt

19 RÅD 19 (25) 13 Märkning av komponenter på ytvägnät 13.1 Syfte med märkskyltar För ett kostnadseffektivt drift- och underhållssystem, är den fysiska märkningen av komponenter av största vikt. Här redovisas de minimikrav som berör märkning av komponenter Definitioner med exempel Anläggning 23 I detta exempel är Anläggning 23: Norrortsleden, delen Täby Kyrkby Rosenkälla. Ibland även benämnt Objekt 23. Placeringskod Placeringskoder för de enskilda projekten tillhandahålls av Trafikverkets datasamordnare. Den styrande förteckningen*) över samtliga placeringskoder finns tillgänglig i Maximos arbetsrum med erforderlig information. Komponent Komponent-ID ( Dessa koder kan behöva kompletteras inför upprättandet av förfrågningsunderlag. *) Placeringskoder Nationellt Styrande Förteckning Förklarande kart- och bildexempel finns tillgängliga i Maximos arbetsrum. T.ex. elmotor, pump, kamera, mätvärdesgivare mm. Kan även vara en sammansatt enhet som ett ventilationsaggregat med alla dess ingående komponenter. Redovisas med Placeringskod (AABCC), systemnummer (DDD) med komponentbeteckning (EE) samt löpnummer (FFF), dvs. med uppbyggnad enligt +AABCC=DDDEEFFF. Beteckningarna i dokumentationen ska överensstämma med skyltningen på plats. Krav på komponentidentitet (Komponent-ID ) redovisas i TDOK 2012: Övergripande krav på märkning System och komponenter ska vara märkta för säker betjäning och manövrering, enligt tillämpliga lagar och normer. Förslag till märkning och skyltlistor ska överlämnas till Beställaren för godkännande innan tillverkning och montage får ske. Komponent-ID ska redovisas på märkskyltens översta rad. Funktion i klartext ska redovisas på rad två om inget annat anges. Övrig information som effekt, kapacitet mm redovisas vid behov. Märkning i apparatskåp, ställverksfack och kablar ska göras enligt TDOK 2012:1171, kapitel 14, 15 och 16. Text ska vara skriven på svenska.

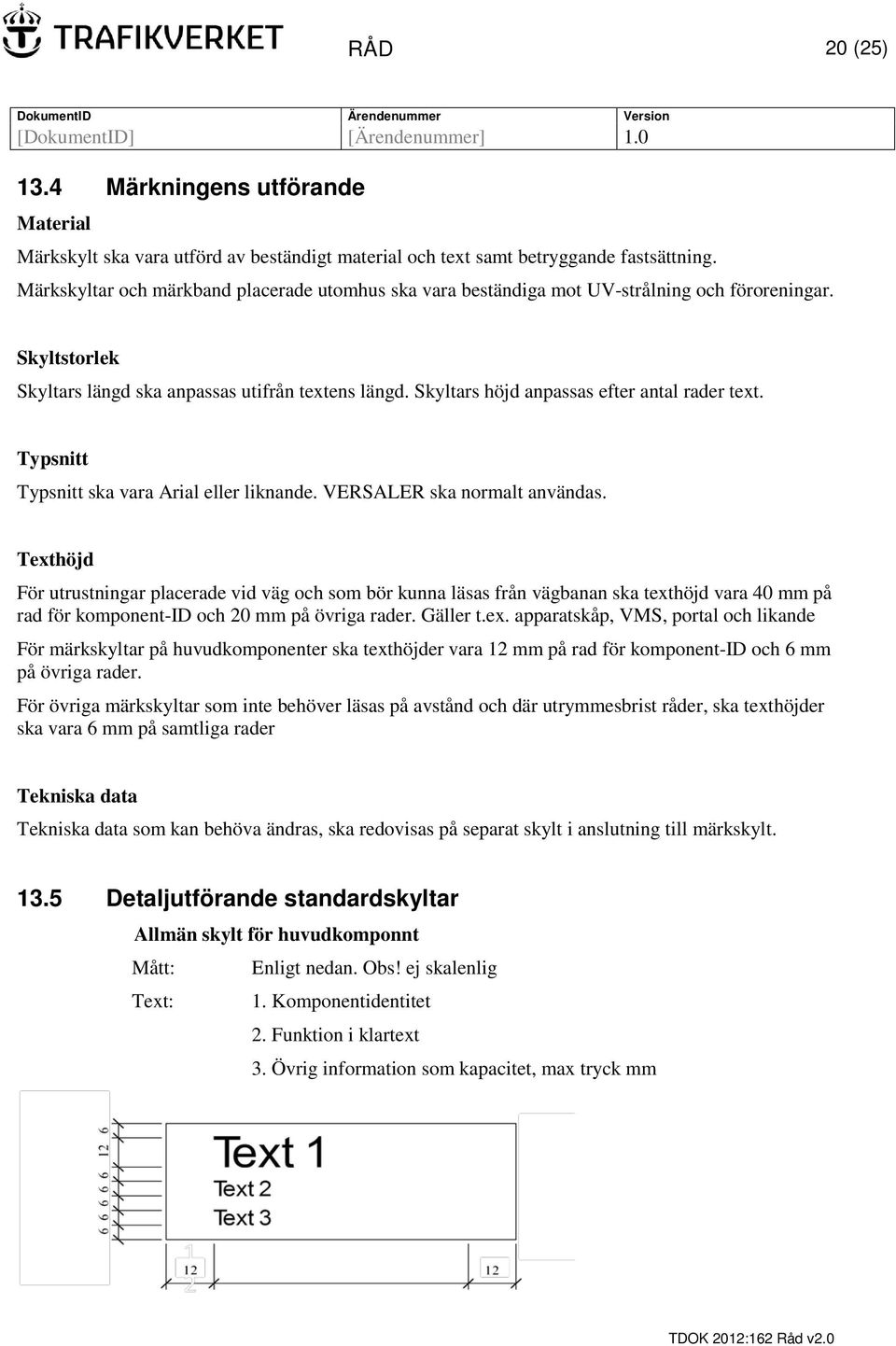

20 RÅD 20 (25) 13.4 Märkningens utförande Material Märkskylt ska vara utförd av beständigt material och text samt betryggande fastsättning. Märkskyltar och märkband placerade utomhus ska vara beständiga mot UV-strålning och föroreningar. Skyltstorlek Skyltars längd ska anpassas utifrån textens längd. Skyltars höjd anpassas efter antal rader text. Typsnitt Typsnitt ska vara Arial eller liknande. VERSALER ska normalt användas. Texthöjd För utrustningar placerade vid väg och som bör kunna läsas från vägbanan ska texthöjd vara 40 mm på rad för komponent-id och 20 mm på övriga rader. Gäller t.ex. apparatskåp, VMS, portal och likande För märkskyltar på huvudkomponenter ska texthöjder vara 12 mm på rad för komponent-id och 6 mm på övriga rader. För övriga märkskyltar som inte behöver läsas på avstånd och där utrymmesbrist råder, ska texthöjder ska vara 6 mm på samtliga rader Tekniska data Tekniska data som kan behöva ändras, ska redovisas på separat skylt i anslutning till märkskylt Detaljutförande standardskyltar Allmän skylt för huvudkomponnt Mått: Enligt nedan. Obs! ej skalenlig Text: 1. Komponentidentitet 2. Funktion i klartext 3. Övrig information som kapacitet, max tryck mm

21 RÅD 21 (25) 13.6 Placering av märkning och skyltar Märkskylt ska placeras synligt. Märkning ska placeras på ett sådant sätt att inget tvivel råder om vilken utrustning som avses. Märkning ska utföras så att drift och underhåll kan utföras på ett effektivt sätt. Svårtillgängliga komponenter som t.ex. högt placerade komponenter ska därför märkas med mer än en märkskylt. Märkskylt ska vara anordnad så att den sitter kvar på ursprungsplats, om utrustning nedmonteras eller återmonteras. Märkskylt monteras på stålrör, belysningsstolpe, husvägg eller motsvarande beständig produkt Märkning av VA-komponenter på ytvägnät För komponent i Trafikverkets VA-system gäller att skylt ska ange Komponent-ID samt funktion i klartext. För dagvattenbrunnar kan avsteg från skyltkravet göras, efter överenskommelse med Beställaren. Skylt för tätskikt i mark ska vara svart med gul text, texthöjd 100 mm. Skylt placeras vid tätskikts början och slut, på båda sidor om vägen och med max 250 m mellan skyltar. Trumände ska markeras. VA-ventiler, reglerade eller övervakade komponenter ska utmärkas med skylt för VA-system. o Skylt för vattensystem utförs med blå färg. o Skylt för brandpost utförs med röd färg. *) o Skylt för dagvattensystem utförs med gul färg. o Skylt för spillvattensystem utförs med brun färg. o Skylt för dränvattensystem utförs med grön färg *)= Brandpost i mark (ej i tunnel) förses dessutom med skylt enligt AMA 07, DEF.2312 och principritning DEF Märkskyltens innehåll för VA: Första raden TRAFIKVERKET Andra raden Tredje raden KOMPONENT-ID Komponentbeteckning i klartext Fjärde raden Femte raden Media Avstånd till komponenten

22 RÅD 22 (25) 13.8 Märkning Vägbelysning på ytvägnät All dokumentation som ritningar och beskrivningar ska redovisas komplett med märkning enligt Komponent-ID samt Alternativ märkning. Exempel på stolpars och belysningsarmaturers märkskyltar samt motsvarande kabelmärkning redovisas nedan. Märkskyltars innehåll för vägbelysning utförs dock med förenklat innehåll. Märkning belysningscentral

23 RÅD 23 (25) Märkning i stolplucka och utanpåliggande säkringslåda Märkning rörstolpe Märkning fackverksstolpar

24 RÅD 24 (25) 14 Placeringshierarki system elkraft

25 RÅD 25 (25) 15 Reviderings- och kompletteringsbehov Revidering och komplettering av denna exempelsamling ska göras av dokumentansvarig på Trafikverket. Kontaktuppgifter finns i Trafikverkets Arbetsrum för Datasmordning, ( 16 Hjälpmedel ChaosFunc är ett verktyg för olika versioner av AutoCAD och underlättar arbetet med Komponet-ID, komponentdata och laddmallar. ChaosFunc tillhandahålls av Trafikverkets datasamordnare, i dagsläget via Chaos.vv.se. 17 Referenser Kravdokument TDOK 2012:1171 Systemnummer och komponentbeteckningar Beslut TRV2011/32300 om användande av Komponent-ID enlig Principer för systemnummer och komponentbeteckningar. Rutinbeskrivning enligt TRV2011/32300 Komponent-ID för installationer och ITS i Vägprojekt 18 Ändringslogg Fastställd version Dokumentdatum Ändring Namn
