1. Skapa User Waypoints Vrid stora FMS-knappen till meny WPT Vrid lilla FMS-knappen längst till höger, User Waypoints Tryck på softkey NEW

Transkript

1 Växjö Flygklubb Sida 1 av 5 Lathund Garmin 1000 User Waypoints 1. Skapa User Waypoints Vrid stora FMS-knappen till meny Vrid lilla FMS-knappen längst till Tryck på softkey NEW 2. Lägga in User Waypoint antingen där du är just nu eller punkt som markerats med joystick (knappen RANGE) Tryck in knappen RANGE (joystick) Tryck ENTER I rutan som visas välj Create User Waypoints Tryck ENTER. Fyll i önskat namn på waypoint 3. Ta bort befintlig waypoint Vrid stora FMS-knappen till meny Vrid lilla FMS-knappen längst till Markera önskad waypoint Tryck CLR Flight Plans 1. Döpa om en färdplan med egen text Här beskrivs två metoder: a) Hur man döper om aktiv färdplan just när man skapat den och ännu inte sparat den b) Hur man döper om en redan sparad färdplan Metod A: Vrid stora FMS-knappen och flytta markören till färdplanens automatgenererade namn, t ex ESMX / ESMG. Skriv över texten med nytt namn, t ex VASTRA SLINGAN med hjälp av de båda FMS-knapparna

2 Växjö Flygklubb Sida 2 av 5 Metod B: Tryck på knappen FPL Vrid lilla FMS-knappen ett steg medsols så visas sparade färdplaner Tryck in lilla FMS-knappen för att aktivera markören Vrid stora FMS-knappen och flytta markören till färdplanens automatgenererade namn, t ex ESMX / ESMG. Tryck softkey EDIT Vrid stora FMS-knappen ett steg motsols Skriv över texten med nytt namn, t ex VASTRA SLINGAN med hjälp av de båda FMS-knapparna 2. Lägga in ytterligare waypoint i befintlig färdplan Placera markören där du vill lägga in ny waypoint. Den hamnar före markerad waypoint Vrid lilla FMS-knappen och mata in ny waypoint 3. Ta bort befintlig waypoint Vrid stora FMS-knappen till meny Vrid lilla FMS-knappen längst till Markera önskad waypoint Tryck CLR 4. Flytta till leg längre fram i Flight Plan 5. Tillfälligt flyga Direct-To men ha kvar färdplan i bakgrunden Markera aktuell leg Välj soft key ACT LEG Medan du flyger på färdplan, tryck på knappen Direct To Välj önskad flygplats eller waypoint, kvittera med ENTER Färdplanen lämnas och du flyger på Direct-To Om du vill återgå till att flyga på färdplan tryck Direct To knappen Välj MENU Välj Cancel Direct-To NAV 6. Sluta flyga på Flight Plan Tryck på knappen FPL Tryck på knappen MENU Välj Delete Flightplan och kvittera med Yes

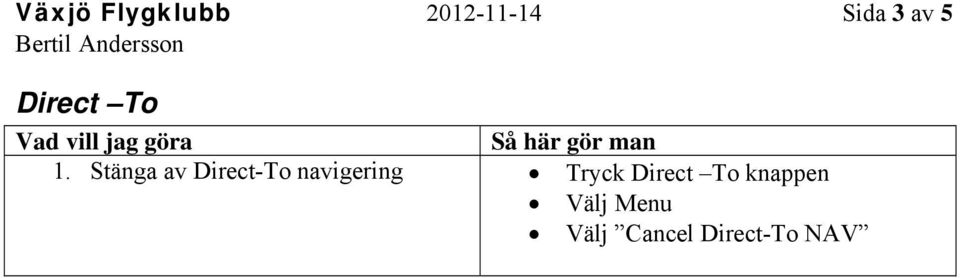

3 Växjö Flygklubb Sida 3 av 5 Direct To 1. Stänga av Direct-To navigering Tryck Direct To knappen Välj Menu Välj Cancel Direct-To NAV

4 Växjö Flygklubb Sida 4 av 5 1. Stiga med förutbestämd fart i KTS IAS Ställ in önskad höjd med knapparna Tryck på knappen FLC (Flight Level Change) Välj lämplig stigfart med knappen UP Planet stiger nu med bestämd fart och planar ut automatiskt vid önskad höjd 2. Sjunka med förutbestämd fart i KTS IAS 3. Sjunka med förutbestämd sjunkhastighet i FPM Ställ in önskad höjd med knapparna Tryck på knappen FLC (Flight Level Change) Välj lämplig sjunkfart med knappen DN (Down) Planet sjunker nu med bestämd fart och planar ut automatiskt vid önskad höjd Ställ in önskad höjd med knapparna Tryck på knappen VS (Vertical Speed) Välj lämplig sjunkhastighet med knappen DN (Down) Planet sjunker nu med bestämd sjunkhastighet och planar ut automatiskt vid önskad höjd

5 Växjö Flygklubb Sida 5 av 5 Högst upp i mitten på PFD visas dessa rutor: Visar aktuell leg, t ex Visar distans och bäring: ESMX ESMG DIS 10.8 NM BRG 270 HDG PIT ALTS GPS AP ALT 2500 ROL VS 500FPM Här väljs vilken källa som styr autopiloten: till/från Önskad höjd ställs in med knappen ALT, t ex Med knapparna UP/DN väljs önskad Med vridknappen HDG ställer man in buggen stig/sjunkhastighet. Med tryckknappen HDG växlas mellan HDG och ROL Knappen NAV väljer om GPS eller VOR används Med knappen VS ( Vertical Speed ) väljs önskad stig/sjunkhastighet. I denna ruta visas ett av dessa alternativ: PIT ALTS så länge planet stiger/sjunker ALT 2500 när planet uppnått önskad höjd VS 500FPM
