FURUNO GP-1610C Färg GPS Plotter

Transkript

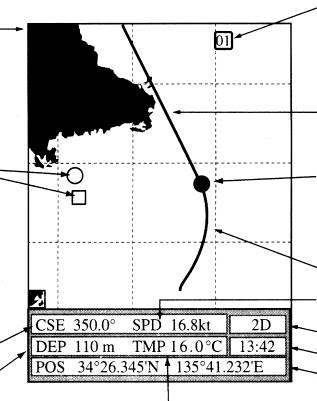

1 FURUNO GP-1610C Färg GPS Plotter Den här snabbguiden instruerar om de vanligaste procedurerna vid användning av plottern GP- 1610C. För mer detaljerad information hänvisar vi till orginalmanualen. Exempel på plotterns skärmbild Furunos GP-1610C är en färgplotter med integrerad GPS mottagare. Vid de flesta tillfällen behöver navigatören inte göra mer än att slå på strömmen för att bestämma sin position. När båten gör fart framåt visas den tillryggalagda streckan som små punkter på skärmen. Sjökort (sjökortsdiskett behövs). Waypoint (markerar viktiga punkter (bojar etc.); kan också sättas som destination). Kurslinje Markering (markerar intressanta ställen, grund etc som man själv kan lägga ut). Egen position (visar nuvarande position). Tillryggalagd sträcka Kurs Djup* Fart GPS status Tid Position Vattentemperatur* *Kräver extra sensor. GP-1610C 1

2 Isättning av sjökortsdiskett 1 Stäng av plottern. 2 Öppna diskettluckan på undersidan av displayen. Skruvar Diskettlucka Diskettfack Pil framåt Ovansida på sjökortsdiskett Sjökortsdiskett Eject knapp 3 Sätt i sjökortsdisketten med pilen pekande framåt och etiketten uppåt. 4 Stäng diskettluckan. Hur man tar ut en diskett 1 Öppna diskettluckan. 2 Tryck på EJECT knappen. Notera: Om ingen sjökortsdiskett är isatt visas en generell världskarta på skärmen. GP-1610C 2

3 Slå på stömmen och få fram en kartbild. Slå på strömmen. Ett pip hörs och strax efteråt kommer skärmbilden fram. 1 Tryck på Power. Resultatet av självtesten visas under ca en sekund. Ett varningsmeddelande angående sjökortets tillförlitlighet visas under en minut (kan avbrytas genom att man trycker på ENT knappen). Plotterns skärmbild visas och båtens position beräknas. Plotterns sjökort visas och positionen är nu tillförlitlig. Det tar ca 50 sekunder från och med att man slagit på stömmen till det att man har fått en position. ACQ står för acquiring satellite vilket i sin tur betyder att plottern läser in satellitdata.under denna tid är visad position inte helt tillförlitlig. 2D och 3D betyder att positionen är tillförlitlig. Kontrollera detta innan du använder plottern. GP-1610C 3

4 Ställ in kontrast och ljusstyrka 1 Tryck på TONE knappen. En skärminställningsbild enligt nedan visas. 2 Tryck på 34för att justera kontrasten. Kontrasten har 10 inställningsnivåer. 3 Tryck på 56för att ställa in ljusstyrkan. Ljusstyrkan har 8 inställningsnivåer. Justera kontrasten och ljusstyrkan inom 10 sekunder, annars försvinner skärmbilden automatiskt. GP-1610C 4

5 Hur man använder markören Om inte markören syns tryck på CURS knappen. Båtens position (blinkande) Markör Markörens position i latitud och longitud. Bäring och avstånd från båten till markören. 1 Tryck 3456 för att flytta markören. Hitta en uddes position. Markören visas digitalt på skärmen. Placera markören på udden. Latitud och longitud för udden. 2 Tryck på CURS knappen. Udden Bäring och avstånd till udden. Tag bort markören från skärmen. När inte markören syns, kan hela bilden flyttas med pilknapparna (tu34). Knappen CURS visar och tar bort markören. Kurs Position Fart i knop GP-1610C 5

6 Lägg in en inseglingspunkt till din hamn som en waypoint Genom att lägga in en inseglingspunkt till en hamn som en waypoint kan du sedan använda den som en destinationswaypoint när du skall hem. Lägg in din hamn som en waypoint innan du åker. 1 Tryck på WPT knappen. Kontrollera att own position är markerad. Om inte, markera den då med 56 knapparna. 2 Tryck på ENT knappen. Datum och tid för införandet av waypoint visas. 3 Tryck på ENT knappen. WPT 01 visas vid fartygets position. Waypoints kan föras in automatiskt i nummerordning. För att ta bort en waypoint placerar man markören på den och trycker på CLR knappen. GP-1610C 6

7 För in din destination När du för in en destination räknar plottern ut avståndet, bäringen och kursen till destinationen. För att visa din destinations punkt på skärmen välj en skala på sjökortet som ger erforderlig detaljrikedom. För att sätta din destination 2 nautiska mil från din hamn gör på följande vis: Minska skärmbildsskalan. 1 Tryck på ZOOM OUT knappen för att få bättre översikt. Tryck ända tills positionen för destinationen syns. Destinationspunkt. 2 Tryck på GOTO knappen. Markera en punkt som destinationspunkt. Om inte cursor/route plan är markerad använd 56 för att göra detta. GP-1610C 7

8 3 Tryck på ENT knappen. 4 Placera markören på destinations punkten. 5 Tryck på ENT knappen 2 gånger i följd. Nuvarande position är markerad med 00 och destinationspunkten markeras med en flagga. En streckad linje sammanbinder de båda punkterna och visar kortaste vägen till destinationen. Bäring och avstånd visas i nederkanten av skärmbilden. Egen position Bäringslinje Destination Bäring och avstånd till destinationen. GP-1610C 8

9 Segla mot din destination Styr mot din destinaton. Styr mot destinationen Styr båten så att båtens kurslinje följer utmed den streckade destinationslinjen. Båtens kurslinje GP-1610C 9

10 Framkomst till destinationen När du närmar dig din destination, förstora avståndsskalan. Förstora bildskärmens avstånd eller skala. 1 Tryck på ZOOM IN knappen. Tryck på knappen för att få fram en detaljerad vy av destinationsplatsen. GP-1610C 10

11 Infoga markeringar Markeringar kan användas för att notera positionen för fiskeställen, vrak, grund etc. Fiskeställe 1 Tryck på MARK knappen. En röd cirkel, om inget annat är förinställt, visas på det egna fartygets position i samma ögonblick som knappen trycks ned. Markeringens form och färg kan ändras. Se nästa sida. Notera: När markören är synlig infogas en markering på markörens position. För att ta bort en markering, placera markören på den och tryck på CLR knappen. GP-1610C 11

12 Byte av markeringens form och färg Du kanske vill ha olika färger och former på markeringarna för att t ex kunna skilja mellan grund och fiskeplatser. Proceduren nedan visar hur du ändrar från röd cirkel till grön fyrkant. 1 Tryck på MENY knappen. 2 Tryck på [2] knappen eller använd 56och enter för att markera TRACK/MARK SETUP. GP-1610C 12

13 3 Tryck 6 för att välja MARK SHAPE. 4 Tryck på 4 en gång för att välja. 5 Tryck på 6två gånger för att välja MARK COLOR. 6 Tryck på 4 två gånger för att välja GRÖN. 7 Tryck på ESC knappen. 8 Tryck på MARK knappen. GP-1610C 13

14 Återvända till hamnen Sätt destinationen till din hamn, kursen, avståndet och bäringen visas på skärmen. Sätt waypoint 01, som du förde in tidigare, som inseglingspunkt. 1 Tryck på GOTO knappen. 2 Tryck på 5 6 för att välja WPT List. 3 Tryck på ENT knappen. Här väljer du den waypoint som är din inseglingspunkt till hamnen. 4 Tryck på ENT knappen. Nuvarande position är markerad som 00. Den är sammankopplad med destinationen 01 med en streckad linje, som visar kortaste vägen till destinationen. Avstånd och bäring visas i nederkant av skärmen. GP-1610C 14

15 Avbryt och stäng av utrustningen. 5 När du har anlänt till hamnen tryck på GOTO knappen. 6 Tryck på CLR knappen. 7 Tryck på ENT knappen. 8 Tryck på ESC knappen. 9 Tryck på POWER knappen. GP-1610C 15
