SCANIA 4x2 6x2. 4-Serien, Luftfjädrad 4-Serien, Luftfjæring 4-Sarja, Ilmajousitus

Transkript

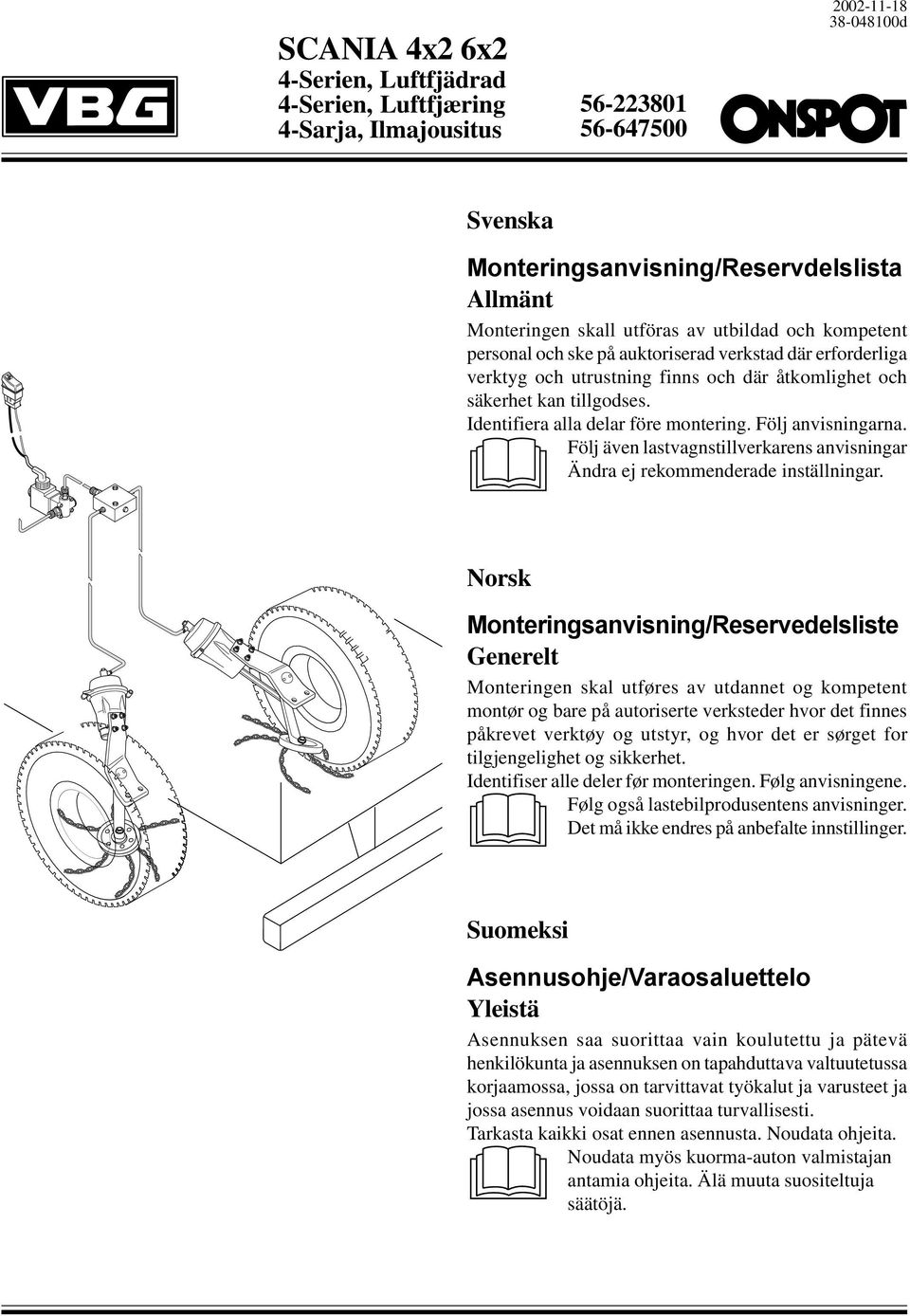

1 SCANIA 4x2 6x2 4-Serien, Luftfjädrad 4-Serien, Luftfjæring 4-Sarja, Ilmajousitus d Svenska Monteringsanvisning/Reservdelslista Allmänt Monteringen skall utföras av utbildad och kompetent personal och ske på auktoriserad verkstad där erforderliga verktyg och utrustning finns och där åtkomlighet och säkerhet kan tillgodses. Identifiera alla delar före montering. Följ anvisningarna. Följ även lastvagnstillverkarens anvisningar Ändra ej rekommenderade inställningar. Norsk Monteringsanvisning/Reservedelsliste Generelt Monteringen skal utføres av utdannet og kompetent montør og bare på autoriserte verksteder hvor det finnes påkrevet verktøy og utstyr, og hvor det er sørget for tilgjengelighet og sikkerhet. Identifiser alle deler før monteringen. Følg anvisningene. Følg også lastebilprodusentens anvisninger. Det må ikke endres på anbefalte innstillinger. Suomeksi Asennusohje/Varaosaluettelo Yleistä Asennuksen saa suorittaa vain koulutettu ja pätevä henkilökunta ja asennuksen on tapahduttava valtuutetussa korjaamossa, jossa on tarvittavat työkalut ja varusteet ja jossa asennus voidaan suorittaa turvallisesti. Tarkasta kaikki osat ennen asennusta. Noudata ohjeita. Noudata myös kuorma-auton valmistajan antamia ohjeita. Älä muuta suositeltuja säätöjä.

2 Svenska 1 1. Montering fästplattor 1:1 Demontera originalmuttrarna och montera ONSPOT specialmuttrar. OBS! Dra fast muttrarna enligt Scanias anvisningar. 1:2 Montera fästplattorna enligt skiss, figur 1:2 a. Dra muttrarna, B, med 250 Nm. 1:3 Fordon med tvärbalk. Demontera befintlig balk. Montera specialbalk på samma plats. Drag skruvarna enligt Scanias anvisningar. 2 C 1. Färdriktning Kjøreretning Ajosuunta Figur/ Figur/ Kuva 1:2 a B 2. ca 270 mm vid däck 295/80 22,5" ca 270 mm ved dekk 295/80 22,5 noin 270 mm, kun rengas 295/80 22,5 2. Montering ONSPOT aggregat 2:1 Montera ONSPOT aggregatet enligt figur 1:2 a. Vid däckstorlek 295/80 22,5 eller mindre skall aggregaten monteras på ovansida bilfäste. 2:2 De avlånga hålen för infästning av aggregaten möjliggör justering av centrum/lodlinjen vid montering av hjul. 3. Montering hjul Enligt separat monteringsanvisning Montering el och luft 4:1 Montera el- och luftsats enligt separat monteringsanvisning OBS! På denna bil skall strypventiler monteras på fördelningsblocket (finns i fästeskartongen). 1. Färdriktning Kjøreretning Ajosuunta Figur/ Figur/ Kuva 1:2 b

3 Norsk 1. Montere festeplatene 1:1 Demonter originalmutterne og monter ONSPOT spesialmuttere. OBS! Dra til mutterne i henhold til Scanias instruksjoner. 1:2 Monter festeplatene i henhold til figur 1:2 a. Dra til mutterne B med 250 Nm. 1:3 Kjøretøy med tverrbjelke. Demonter den relevante stangen. Monter spesialbjelken på samme sted. Dra til skruene i henhold til Scanias instruksjoner. Suomeksi 1. Autokiinnikkeiden asennus 1:1 Irrota alkuperäiset u-pultin mutterit ja asennat tilalle ONSPOT-erikoismutterit. HUOM! Kiristä mutterit Scanian ohjeiden mukaan. 1:2 Asenna autokiinnikkeet kuvan 1:2 a mukaan. Kiristä mutterit B 250 Nm momenttiin. 1:3 Autot, joissa poikkipalkki: Irrota poikkipalkki. Asenna erikoispalkki samaan paikkaan. Kiristä ruuvit Scanian ohjeiden mukaan. 2. Montere ONSPOT-enheten 2:1 Monter ONSPOT-enheten i henhold til figur 1:2 a. Ved dekkstørrelse 295/80 22,5 eller mindre, skal enheten monteres på oversiden av bilfestet. 2:2 De avlange hullene for feste av enheten gjør det mulig å justere den loddrette sentrumslinjen ved montering av hjul. 3. Montering hjul I henhold til separat monterings-anvisning Montere el- og luftanlegg 4:1 Monter el- og luftanlegget i henhold til separat monteringsanvisning OBS! På denne bilen skal det monteres strupeventiler på fordelingsblokken (finnes i festekartongen). 2. ONSPOTIN asennus 2:1 Asenna ONSPOT kuvan 1:2a mukaan. Kun rengaskoko on 295/80 22,5 tai pienempi, laite on asennettava autokiinnikkeen yläpuolelle. 2:2 Laitteiden soikeat kiinnitysreiät mahdollistavat keski/ pystylinjan säädön ketjupyöriä asennettaessa. 3. Pyörän asennus Asenna pyörä varteen erillisen asennusohjeen mukaisesti. 4. Sähkö- ja ilmasarjan asennus 4:1 Asenna sähkö- ja ilmasarja erillisen asennusohjeen mukaisesti. HUOM! Tähän autoon on kuristusventtiilit asennettava jakokappaleeseen (kiinnikepakkauksessa).

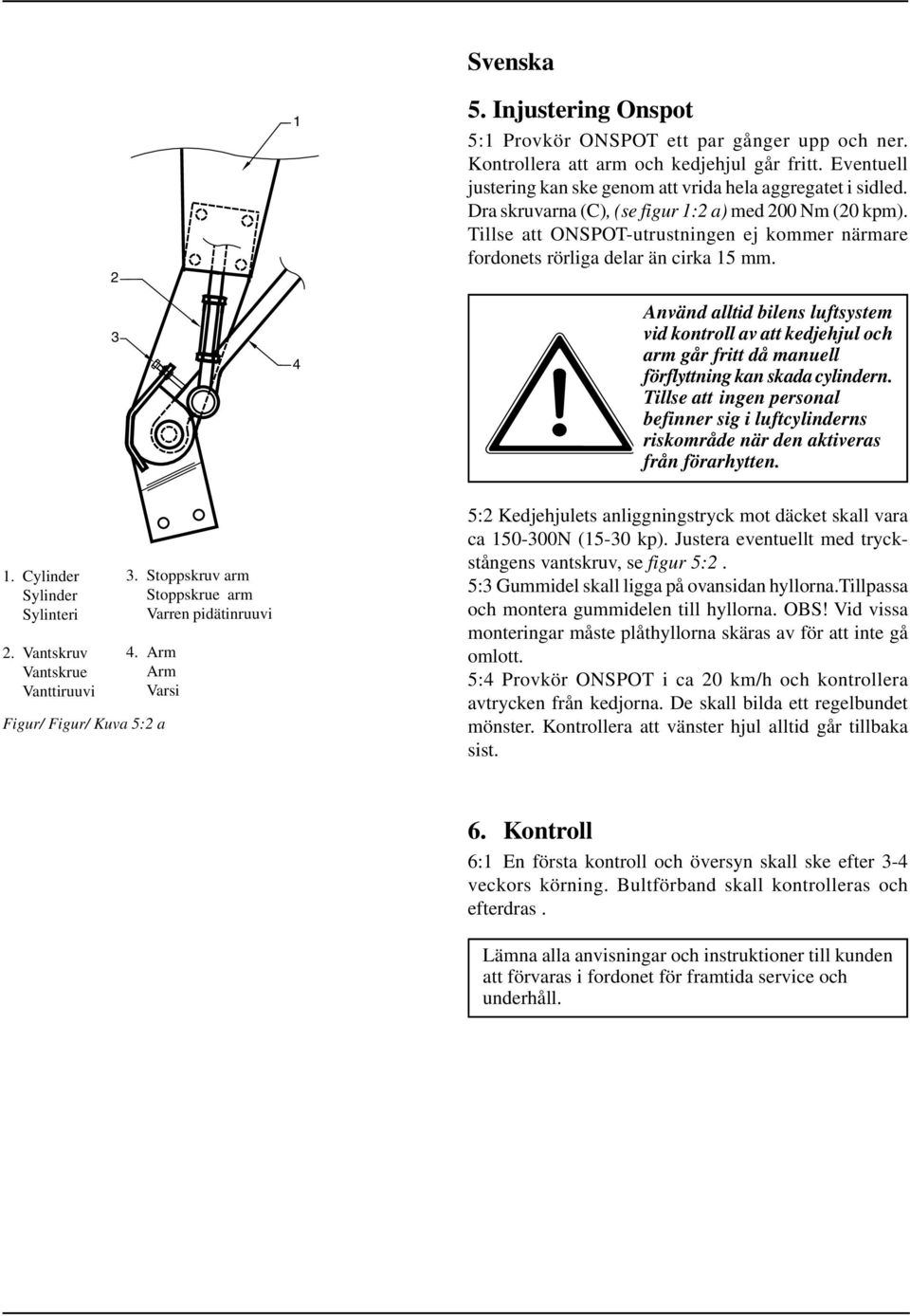

4 Svenska 5. Injustering Onspot 5:1 Provkör ONSPOT ett par gånger upp och ner. Kontrollera att arm och kedjehjul går fritt. Eventuell justering kan ske genom att vrida hela aggregatet i sidled. Dra skruvarna (C), (se figur 1:2 a) med 200 Nm (20 kpm). Tillse att ONSPOT-utrustningen ej kommer närmare fordonets rörliga delar än cirka 15 mm. Använd alltid bilens luftsystem vid kontroll av att kedjehjul och arm går fritt då manuell förflyttning kan skada cylindern. Tillse att ingen personal befinner sig i luftcylinderns riskområde när den aktiveras från förarhytten. 1. Cylinder Sylinder Sylinteri 2. Vantskruv Vantskrue Vanttiruuvi Figur/ Figur/ Kuva 5:2 a 3. Stoppskruv arm Stoppskrue arm Varren pidätinruuvi 4. Arm Arm Varsi 5:2 Kedjehjulets anliggningstryck mot däcket skall vara ca N (15-30 kp). Justera eventuellt med tryckstångens vantskruv, se figur 5:2. 5:3 Gummidel skall ligga på ovansidan hyllorna.tillpassa och montera gummidelen till hyllorna. OBS! Vid vissa monteringar måste plåthyllorna skäras av för att inte gå omlott. 5:4 Provkör ONSPOT i ca 20 km/h och kontrollera avtrycken från kedjorna. De skall bilda ett regelbundet mönster. Kontrollera att vänster hjul alltid går tillbaka sist. 6. Kontroll 6:1 En första kontroll och översyn skall ske efter 3-4 veckors körning. Bultförband skall kontrolleras och efterdras. Lämna alla anvisningar och instruktioner till kunden att förvaras i fordonet för framtida service och underhåll.

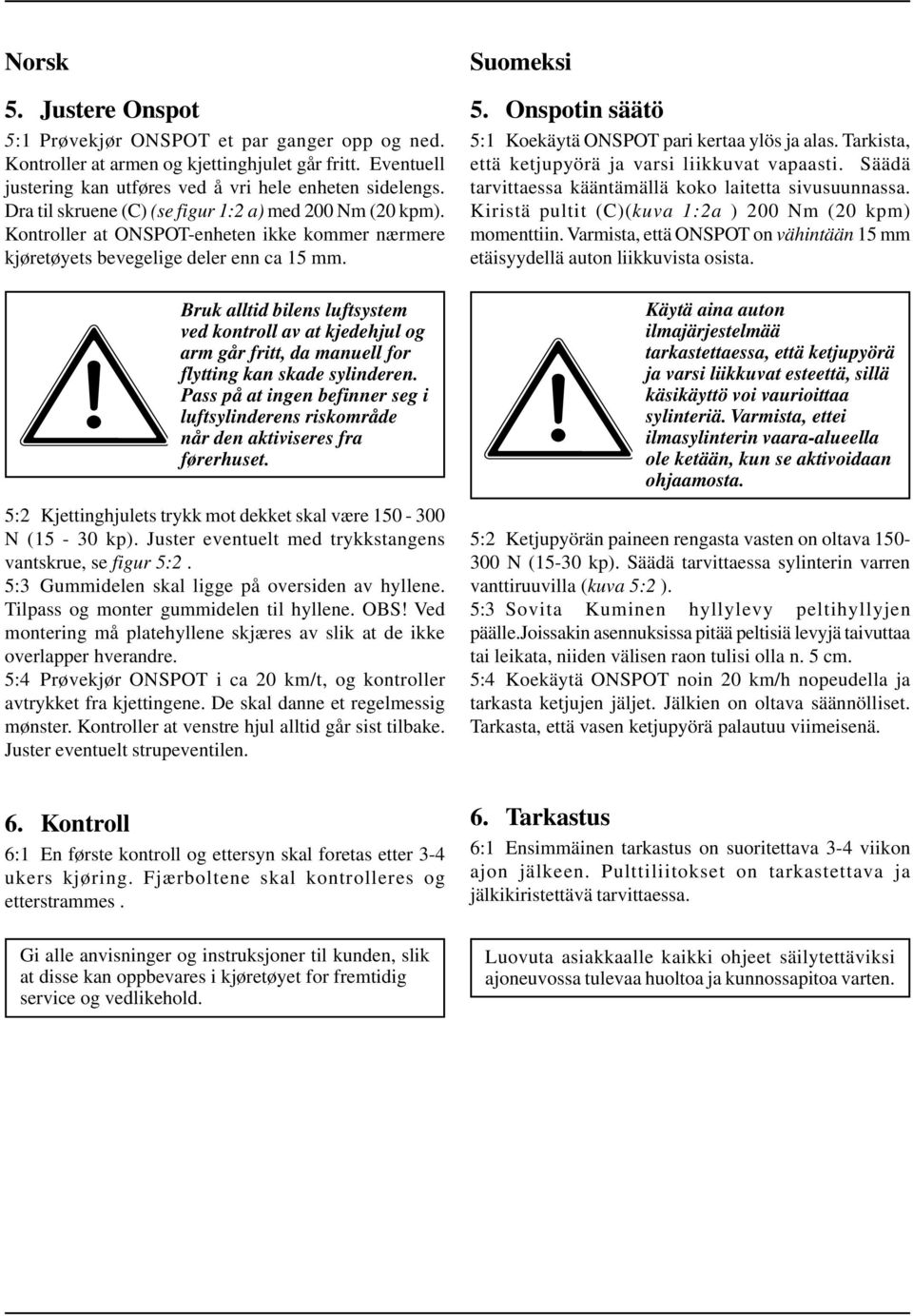

5 Norsk 5. Justere Onspot 5:1 Prøvekjør ONSPOT et par ganger opp og ned. Kontroller at armen og kjettinghjulet går fritt. Eventuell justering kan utføres ved å vri hele enheten sidelengs. Dra til skruene (C) (se figur 1:2 a) med 200 Nm (20 kpm). Kontroller at ONSPOT-enheten ikke kommer nærmere kjøretøyets bevegelige deler enn ca 15 mm. Bruk alltid bilens luftsystem ved kontroll av at kjedehjul og arm går fritt, da manuell for flytting kan skade sylinderen. Pass på at ingen befinner seg i luftsylinderens riskområde når den aktiviseres fra førerhuset. 5:2 Kjettinghjulets trykk mot dekket skal være N (15-30 kp). Juster eventuelt med trykkstangens vantskrue, se figur 5:2. 5:3 Gummidelen skal ligge på oversiden av hyllene. Tilpass og monter gummidelen til hyllene. OBS! Ved montering må platehyllene skjæres av slik at de ikke overlapper hverandre. 5:4 Prøvekjør ONSPOT i ca 20 km/t, og kontroller avtrykket fra kjettingene. De skal danne et regelmessig mønster. Kontroller at venstre hjul alltid går sist tilbake. Juster eventuelt strupeventilen. Suomeksi 5. Onspotin säätö 5:1 Koekäytä ONSPOT pari kertaa ylös ja alas. Tarkista, että ketjupyörä ja varsi liikkuvat vapaasti. Säädä tarvittaessa kääntämällä koko laitetta sivusuunnassa. Kiristä pultit (C)(kuva 1:2a ) 200 Nm (20 kpm) momenttiin. Varmista, että ONSPOT on vähintään 15 mm etäisyydellä auton liikkuvista osista. Käytä aina auton ilmajärjestelmää tarkastettaessa, että ketjupyörä ja varsi liikkuvat esteettä, sillä käsikäyttö voi vaurioittaa sylinteriä. Varmista, ettei ilmasylinterin vaara-alueella ole ketään, kun se aktivoidaan ohjaamosta. 5:2 Ketjupyörän paineen rengasta vasten on oltava N (15-30 kp). Säädä tarvittaessa sylinterin varren vanttiruuvilla (kuva 5:2 ). 5:3 Sovita Kuminen hyllylevy peltihyllyjen päälle.joissakin asennuksissa pitää peltisiä levyjä taivuttaa tai leikata, niiden välisen raon tulisi olla n. 5 cm. 5:4 Koekäytä ONSPOT noin 20 km/h nopeudella ja tarkasta ketjujen jäljet. Jälkien on oltava säännölliset. Tarkasta, että vasen ketjupyörä palautuu viimeisenä. 6. Kontroll 6:1 En første kontroll og ettersyn skal foretas etter 3-4 ukers kjøring. Fjærboltene skal kontrolleres og etterstrammes. Gi alle anvisninger og instruksjoner til kunden, slik at disse kan oppbevares i kjøretøyet for fremtidig service og vedlikehold. 6. Tarkastus 6:1 Ensimmäinen tarkastus on suoritettava 3-4 viikon ajon jälkeen. Pulttiliitokset on tarkastettava ja jälkikiristettävä tarvittaessa. Luovuta asiakkaalle kaikki ohjeet säilytettäviksi ajoneuvossa tulevaa huoltoa ja kunnossapitoa varten.

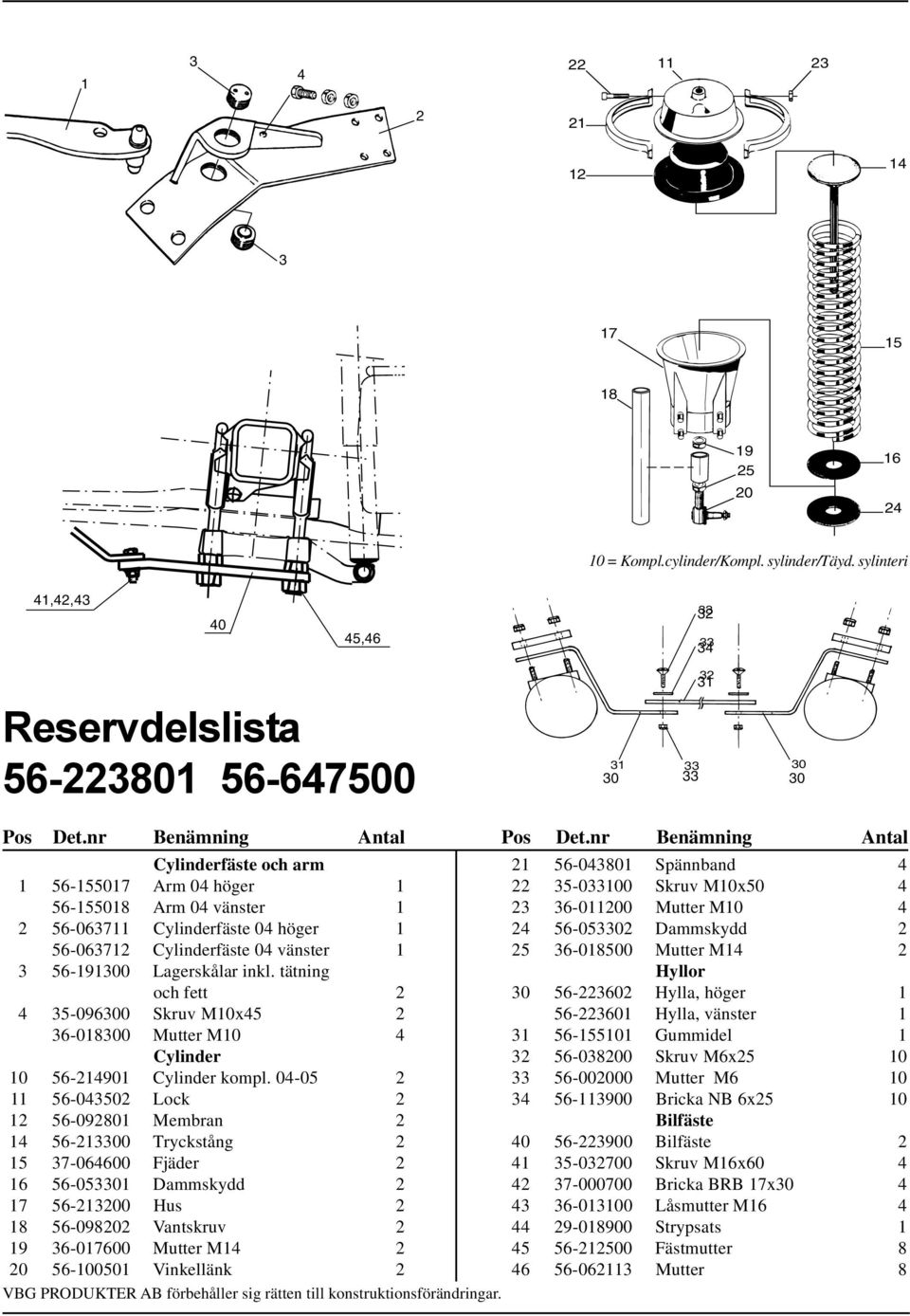

6 = Kompl.cylinder/Kompl. sylinder/täyd. sylinteri 41,42, , Reservdelslista Pos Det.nr Benämning Antal Pos Det.nr Benämning Antal Cylinderfäste och arm Arm 04 höger Arm 04 vänster Cylinderfäste 04 höger Cylinderfäste 04 vänster Lagerskålar inkl. tätning och fett Skruv M10x Mutter M10 4 Cylinder Cylinder kompl Lock Membran Tryckstång Fjäder Dammskydd Hus Vantskruv Mutter M Vinkellänk 2 VBG PRODUKTER AB förbehåller sig rätten till konstruktionsförändringar Spännband Skruv M10x Mutter M Dammskydd Mutter M14 2 Hyllor Hylla, höger Hylla, vänster Gummidel Skruv M6x Mutter M Bricka NB 6x25 10 Bilfäste Bilfäste Skruv M16x Bricka BRB 17x Låsmutter M Strypsats Fästmutter Mutter 8

7 Reservedelsliste Pos Art.nr Navn Antall Pos Art.nr Navn Antall Sylinderfeste og arm Arm 04 Høyre Arm 04 Venstre Sylinderfeste 04 høyre Sylinderfeste 04 venstre Lagerskåler inkl. tetning og fett Skrue M10x Mutter M10 4 Sylinder Sylinder kompl Lokk Membran Trykkstang Fjær Støvdeksel Hus Vantskrue Mutter M Vinkelledd Spennbånd Skrue M10x Mutter M Støvdeksel Mutter M14 2 Hyller Hylle, høyre Hylle, venstre Gummidel Skrue M6x Mutter M Skive NB 6x25 10 Bilfeste Bilfeste Skrue M16x Skive BRB 17x Låsemutter M Strupeenhet Festemutter Mutter 8 VBG PRODUKTER AB forbeholder seg retten til konstruksjonsendringer Varaosaluettelo Pos Tuote no Nimitys Kpl Pos Tuote no Nimitys Kpl Sylinterinkiinnike ja varsi Varsi 04 oikea Varsi 04 vasen Sylinterinkiinnike 04 oikea Sylinterinkiinnike 04 vasen Kuppilaakerisarja, sis. tiivisteen ja rasvan Ruuvi M10x Mutteri M10 4 Sylinteri Sylinteriasennelma Kansi Kalvo Sylinterin varsi Jousi Pölysuoja Pesä Säätöhylsy 165 mm Mutteri M Kulmanivel 2 VBG PRODUKTER AB pidättää oikeuden muuttaa rakennetta Kiristinpanta Ruuvi M10x Mutteri M Pölysuoja Mutteri M14 2 Hyllyt Hylly, oikea Hylly, vasen Kumiosa Ruuvi M6x Mutteri M Aluslevy NB 6x25 10 Autokiinnike Autokiinnike Ruuvi M16x Aluslevy BRB 17x Lukkomutteri M Kuristinsarja Kiinnitysmutteri Mutteri 8

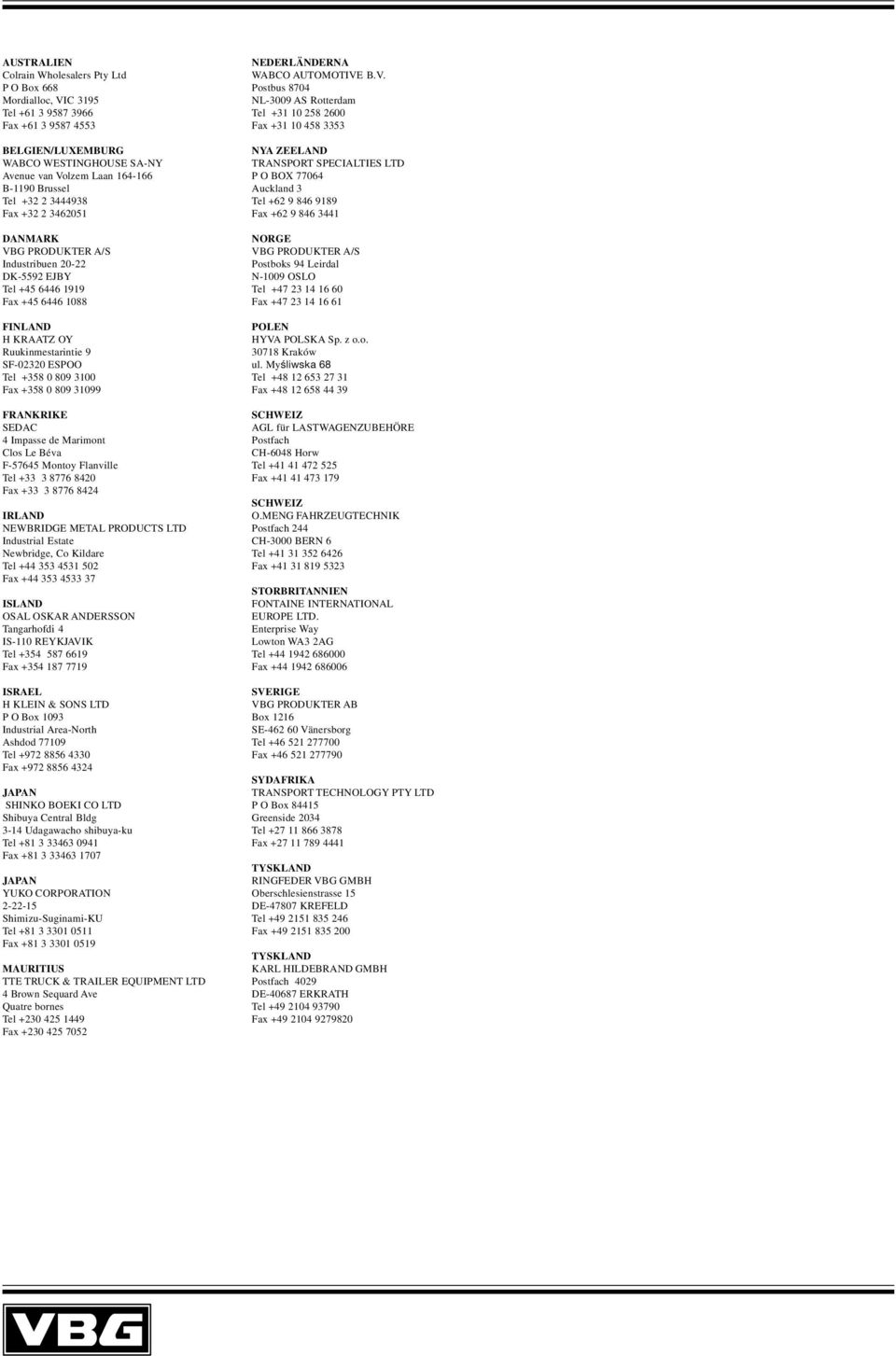

8 AUSTRALIEN Colrain Wholesalers Pty Ltd P O Box 668 Mordialloc, VIC 3195 Tel Fax BELGIEN/LUXEMBURG WABCO WESTINGHOUSE SA-NY Avenue van Volzem Laan B-1190 Brussel Tel Fax DANMARK VBG PRODUKTER A/S Industribuen DK-5592 EJBY Tel Fax FINLAND H KRAATZ OY Ruukinmestarintie 9 SF ESPOO Tel Fax FRANKRIKE SEDAC 4 Impasse de Marimont Clos Le Béva F Montoy Flanville Tel Fax IRLAND NEWBRIDGE METAL PRODUCTS LTD Industrial Estate Newbridge, Co Kildare Tel Fax ISLAND OSAL OSKAR ANDERSSON Tangarhofdi 4 IS-110 REYKJAVIK Tel Fax ISRAEL H KLEIN & SONS LTD P O Box 1093 Industrial Area-North Ashdod Tel Fax JAPAN SHINKO BOEKI CO LTD Shibuya Central Bldg 3-14 Udagawacho shibuya-ku Tel Fax JAPAN YUKO CORPORATION Shimizu-Suginami-KU Tel Fax MAURITIUS TTE TRUCK & TRAILER EQUIPMENT LTD 4 Brown Sequard Ave Quatre bornes Tel Fax NEDERLÄNDERNA WABCO AUTOMOTIVE B.V. Postbus 8704 NL-3009 AS Rotterdam Tel Fax NYA ZEELAND TRANSPORT SPECIALTIES LTD P O BOX Auckland 3 Tel Fax NORGE VBG PRODUKTER A/S Postboks 94 Leirdal N-1009 OSLO Tel Fax POLEN HYVA POLSKA Sp. z o.o Kraków ul. Myśliwska 68 Tel Fax SCHWEIZ AGL für LASTWAGENZUBEHÖRE Postfach CH-6048 Horw Tel Fax SCHWEIZ O.MENG FAHRZEUGTECHNIK Postfach 244 CH-3000 BERN 6 Tel Fax STORBRITANNIEN FONTAINE INTERNATIONAL EUROPE LTD. Enterprise Way Lowton WA3 2AG Tel Fax SVERIGE VBG PRODUKTER AB Box 1216 SE Vänersborg Tel Fax SYDAFRIKA TRANSPORT TECHNOLOGY PTY LTD P O Box Greenside 2034 Tel Fax TYSKLAND RINGFEDER VBG GMBH Oberschlesienstrasse 15 DE KREFELD Tel Fax TYSKLAND KARL HILDEBRAND GMBH Postfach 4029 DE ERKRATH Tel Fax
