MAN F90, F2000. Luftfjädring Luftfjæring Ilmajousitus Svenska Monteringsanvisning/Reservdelslista Allmänt

Transkript

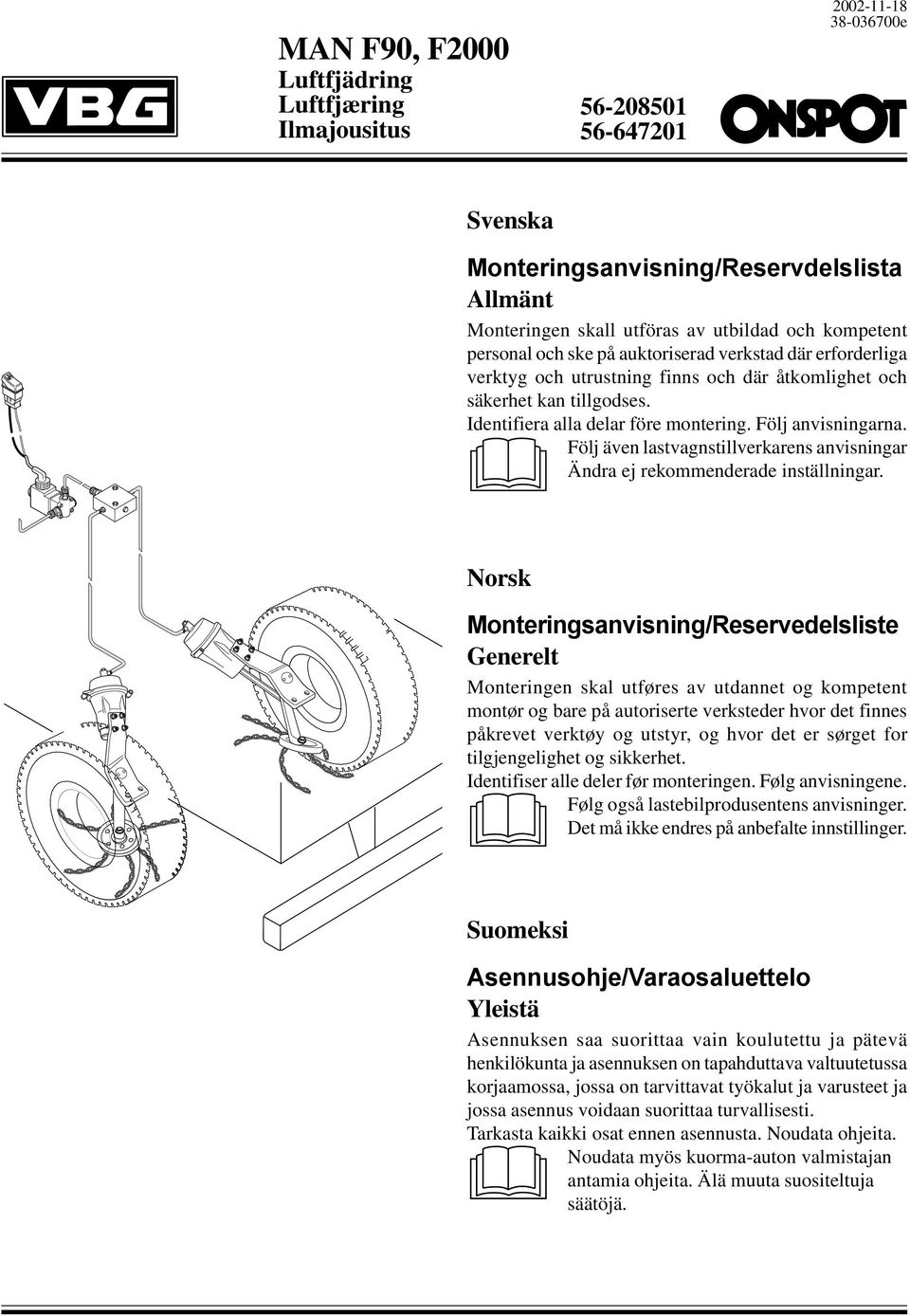

1 MAN F90, F2000 Luftfjädring Luftfjæring Ilmajousitus e Svenska Monteringsanvisning/Reservdelslista Allmänt Monteringen skall utföras av utbildad och kompetent personal och ske på auktoriserad verkstad där erforderliga verktyg och utrustning finns och där åtkomlighet och säkerhet kan tillgodses. Identifiera alla delar före montering. Följ anvisningarna. Följ även lastvagnstillverkarens anvisningar Ändra ej rekommenderade inställningar. Norsk Monteringsanvisning/Reservedelsliste Generelt Monteringen skal utføres av utdannet og kompetent montør og bare på autoriserte verksteder hvor det finnes påkrevet verktøy og utstyr, og hvor det er sørget for tilgjengelighet og sikkerhet. Identifiser alle deler før monteringen. Følg anvisningene. Følg også lastebilprodusentens anvisninger. Det må ikke endres på anbefalte innstillinger. Suomeksi Asennusohje/Varaosaluettelo Yleistä Asennuksen saa suorittaa vain koulutettu ja pätevä henkilökunta ja asennuksen on tapahduttava valtuutetussa korjaamossa, jossa on tarvittavat työkalut ja varusteet ja jossa asennus voidaan suorittaa turvallisesti. Tarkasta kaikki osat ennen asennusta. Noudata ohjeita. Noudata myös kuorma-auton valmistajan antamia ohjeita. Älä muuta suositeltuja säätöjä.

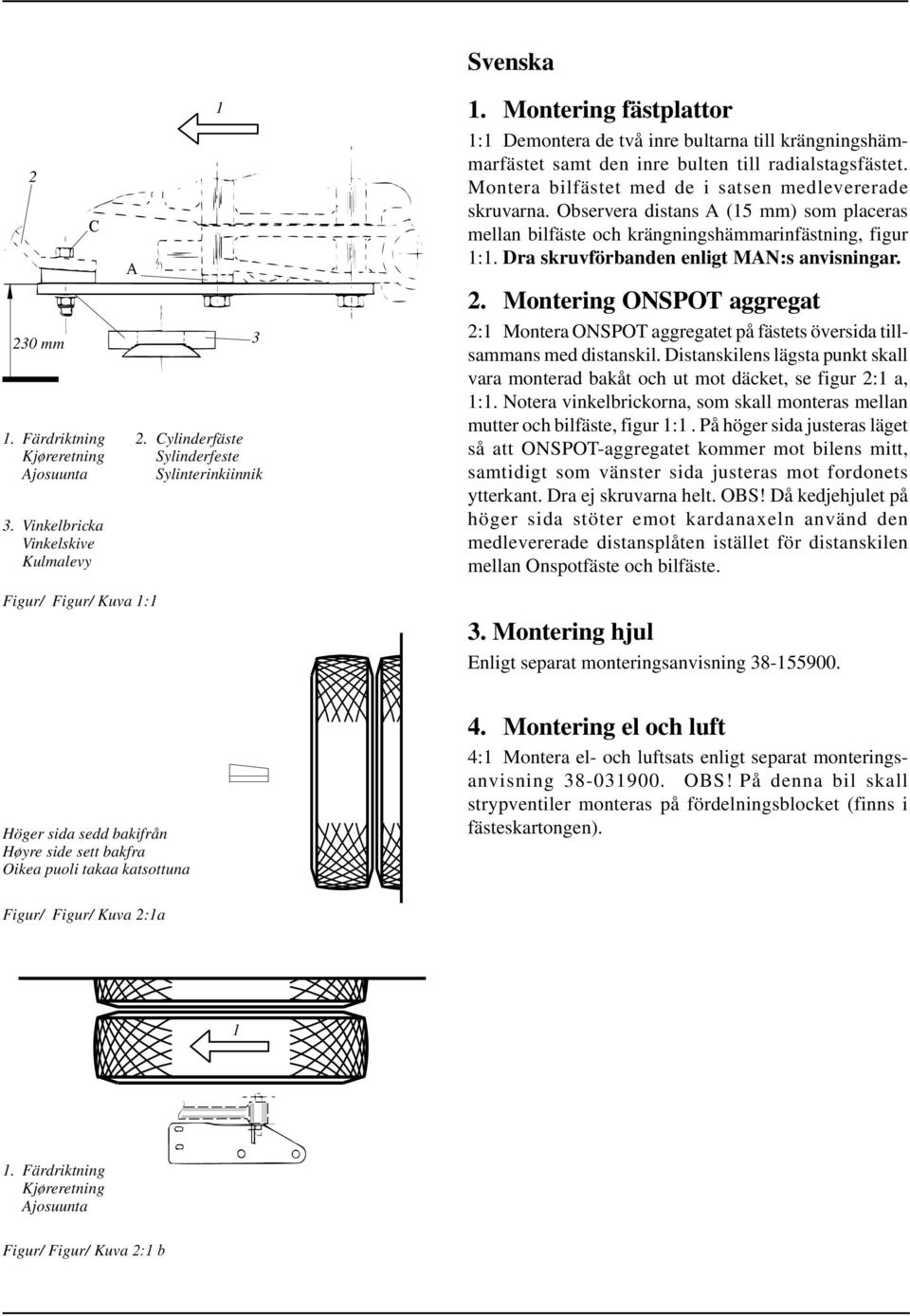

2 2 230 mm C 1. Färdriktning Kjøreretning Ajosuunta 3. Vinkelbricka Vinkelskive Kulmalevy A Cylinderfäste Sylinderfeste Sylinterinkiinnik Svenska 1. Montering fästplattor 1:1 Demontera de två inre bultarna till krängningshämmarfästet samt den inre bulten till radialstagsfästet. Montera bilfästet med de i satsen medlevererade skruvarna. Observera distans A (15 mm) som placeras mellan bilfäste och krängningshämmarinfästning, figur 1:1. Dra skruvförbanden enligt MAN:s anvisningar. 2. Montering ONSPOT aggregat 2:1 Montera ONSPOT aggregatet på fästets översida tillsammans med distanskil. Distanskilens lägsta punkt skall vara monterad bakåt och ut mot däcket, se figur 2:1 a, 1:1. Notera vinkelbrickorna, som skall monteras mellan mutter och bilfäste, figur 1:1. På höger sida justeras läget så att ONSPOT-aggregatet kommer mot bilens mitt, samtidigt som vänster sida justeras mot fordonets ytterkant. Dra ej skruvarna helt. OBS! Då kedjehjulet på höger sida stöter emot kardanaxeln använd den medlevererade distansplåten istället för distanskilen mellan Onspotfäste och bilfäste. Figur/ Figur/ Kuva 1:1 3. Montering hjul Enligt separat monteringsanvisning Höger sida sedd bakifrån Høyre side sett bakfra Oikea puoli takaa katsottuna 4. Montering el och luft 4:1 Montera el- och luftsats enligt separat monteringsanvisning OBS! På denna bil skall strypventiler monteras på fördelningsblocket (finns i fästeskartongen). Figur/ Figur/ Kuva 2:1a 1 1. Färdriktning Kjøreretning Ajosuunta Figur/ Figur/ Kuva 2:1 b

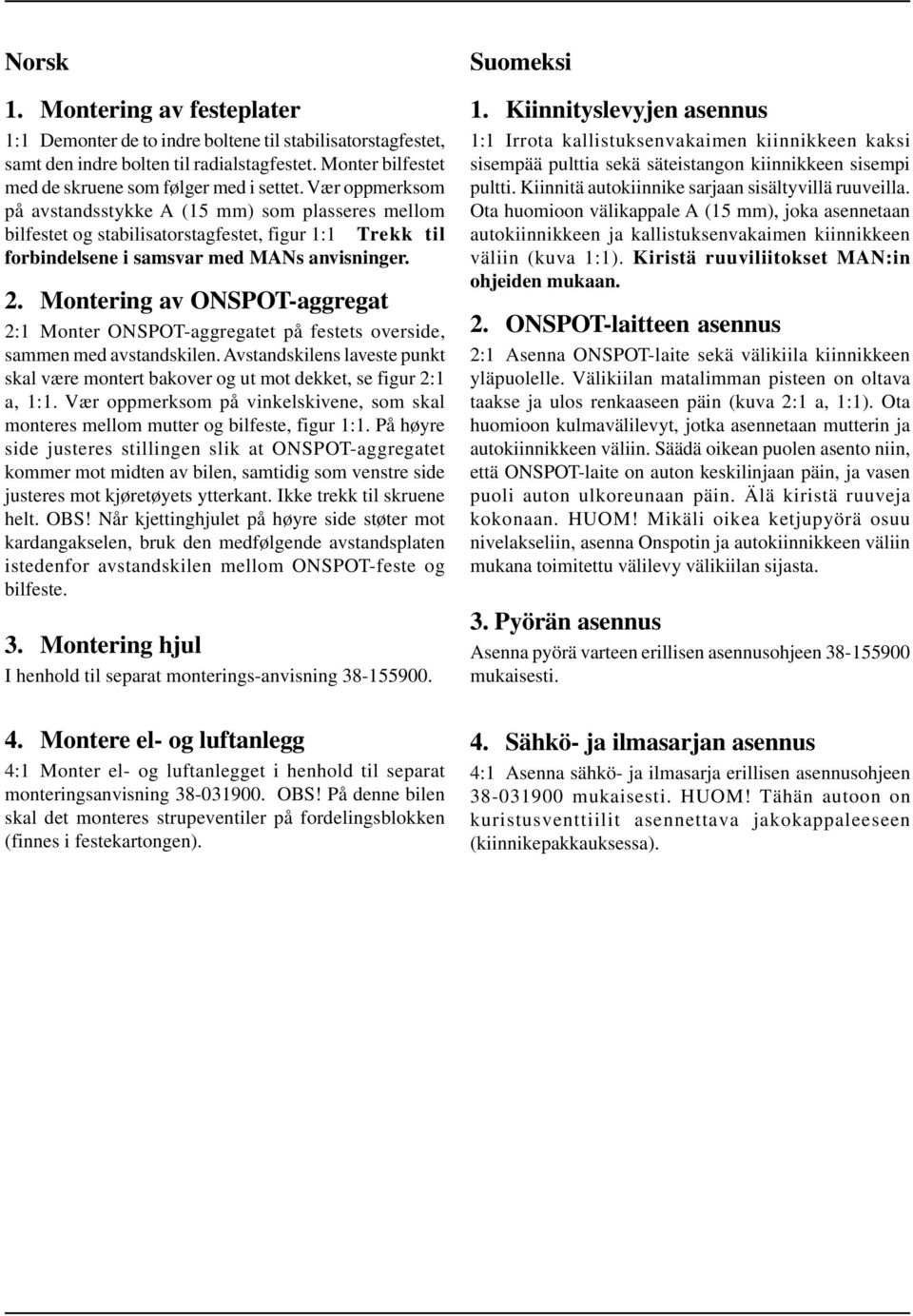

3 Norsk 1. Montering av festeplater 1:1 Demonter de to indre boltene til stabilisatorstagfestet, samt den indre bolten til radialstagfestet. Monter bilfestet med de skruene som følger med i settet. Vær oppmerksom på avstandsstykke A (15 mm) som plasseres mellom bilfestet og stabilisatorstagfestet, figur 1:1 Trekk til forbindelsene i samsvar med MANs anvisninger. 2. Montering av ONSPOT-aggregat 2:1 Monter ONSPOT-aggregatet på festets overside, sammen med avstandskilen. Avstandskilens laveste punkt skal være montert bakover og ut mot dekket, se figur 2:1 a, 1:1. Vær oppmerksom på vinkelskivene, som skal monteres mellom mutter og bilfeste, figur 1:1. På høyre side justeres stillingen slik at ONSPOT-aggregatet kommer mot midten av bilen, samtidig som venstre side justeres mot kjøretøyets ytterkant. Ikke trekk til skruene helt. OBS! Når kjettinghjulet på høyre side støter mot kardangakselen, bruk den medfølgende avstandsplaten istedenfor avstandskilen mellom ONSPOT-feste og bilfeste. 3. Montering hjul I henhold til separat monterings-anvisning Montere el- og luftanlegg 4:1 Monter el- og luftanlegget i henhold til separat monteringsanvisning OBS! På denne bilen skal det monteres strupeventiler på fordelingsblokken (finnes i festekartongen). Suomeksi 1. Kiinnityslevyjen asennus 1:1 Irrota kallistuksenvakaimen kiinnikkeen kaksi sisempää pulttia sekä säteistangon kiinnikkeen sisempi pultti. Kiinnitä autokiinnike sarjaan sisältyvillä ruuveilla. Ota huomioon välikappale A (15 mm), joka asennetaan autokiinnikkeen ja kallistuksenvakaimen kiinnikkeen väliin (kuva 1:1). Kiristä ruuviliitokset MAN:in ohjeiden mukaan. 2. ONSPOT-laitteen asennus 2:1 Asenna ONSPOT-laite sekä välikiila kiinnikkeen yläpuolelle. Välikiilan matalimman pisteen on oltava taakse ja ulos renkaaseen päin (kuva 2:1 a, 1:1). Ota huomioon kulmavälilevyt, jotka asennetaan mutterin ja autokiinnikkeen väliin. Säädä oikean puolen asento niin, että ONSPOT-laite on auton keskilinjaan päin, ja vasen puoli auton ulkoreunaan päin. Älä kiristä ruuveja kokonaan. HUOM! Mikäli oikea ketjupyörä osuu nivelakseliin, asenna Onspotin ja autokiinnikkeen väliin mukana toimitettu välilevy välikiilan sijasta. 3. Pyörän asennus Asenna pyörä varteen erillisen asennusohjeen mukaisesti. 4. Sähkö- ja ilmasarjan asennus 4:1 Asenna sähkö- ja ilmasarja erillisen asennusohjeen mukaisesti. HUOM! Tähän autoon on kuristusventtiilit asennettava jakokappaleeseen (kiinnikepakkauksessa).

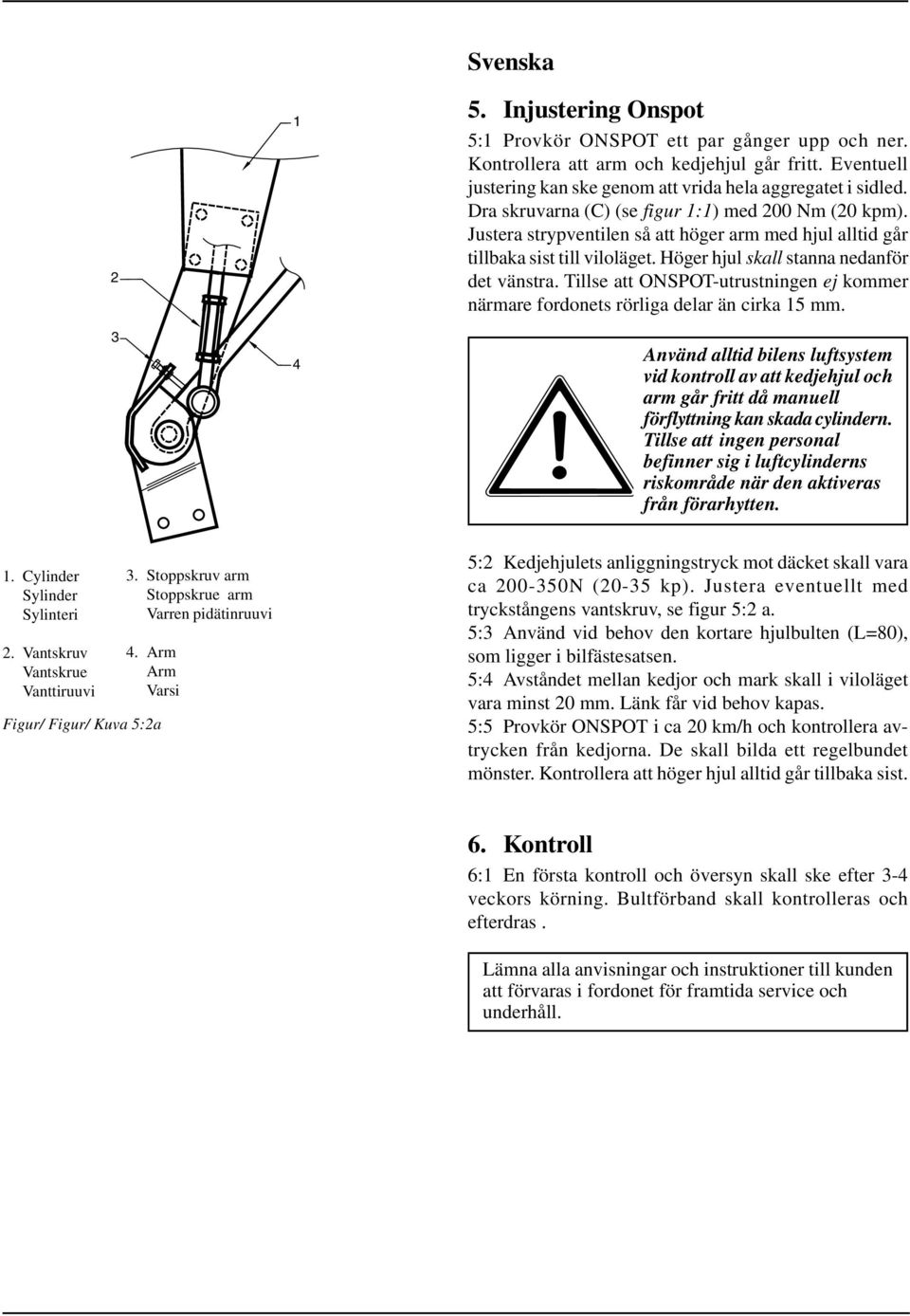

4 Svenska 5. Injustering Onspot 5:1 Provkör ONSPOT ett par gånger upp och ner. Kontrollera att arm och kedjehjul går fritt. Eventuell justering kan ske genom att vrida hela aggregatet i sidled. Dra skruvarna (C) (se figur 1:1) med 200 Nm (20 kpm). Justera strypventilen så att höger arm med hjul alltid går tillbaka sist till viloläget. Höger hjul skall stanna nedanför det vänstra. Tillse att ONSPOT-utrustningen ej kommer närmare fordonets rörliga delar än cirka 15 mm. Använd alltid bilens luftsystem vid kontroll av att kedjehjul och arm går fritt då manuell förflyttning kan skada cylindern. Tillse att ingen personal befinner sig i luftcylinderns riskområde när den aktiveras från förarhytten. 1. Cylinder Sylinder Sylinteri 2. Vantskruv Vantskrue Vanttiruuvi Figur/ Figur/ Kuva 5:2a 3. Stoppskruv arm Stoppskrue arm Varren pidätinruuvi 4. Arm Arm Varsi 5:2 Kedjehjulets anliggningstryck mot däcket skall vara ca N (20-35 kp). Justera eventuellt med tryckstångens vantskruv, se figur 5:2 a. 5:3 Använd vid behov den kortare hjulbulten (L=80), som ligger i bilfästesatsen. 5:4 Avståndet mellan kedjor och mark skall i viloläget vara minst 20 mm. Länk får vid behov kapas. 5:5 Provkör ONSPOT i ca 20 km/h och kontrollera avtrycken från kedjorna. De skall bilda ett regelbundet mönster. Kontrollera att höger hjul alltid går tillbaka sist. 6. Kontroll 6:1 En första kontroll och översyn skall ske efter 3-4 veckors körning. Bultförband skall kontrolleras och efterdras. Lämna alla anvisningar och instruktioner till kunden att förvaras i fordonet för framtida service och underhåll.

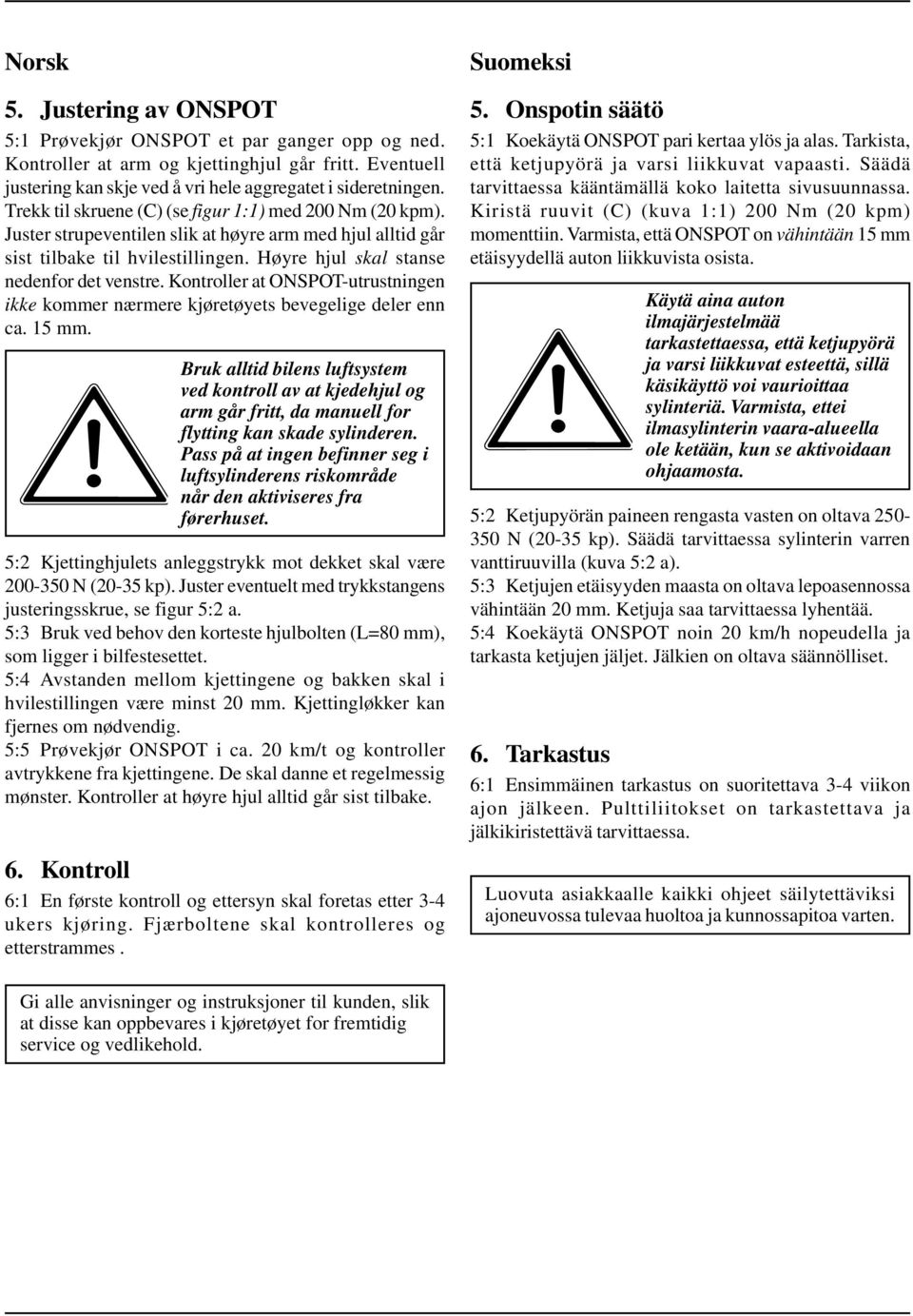

5 Norsk 5. Justering av ONSPOT 5:1 Prøvekjør ONSPOT et par ganger opp og ned. Kontroller at arm og kjettinghjul går fritt. Eventuell justering kan skje ved å vri hele aggregatet i sideretningen. Trekk til skruene (C) (se figur 1:1) med 200 Nm (20 kpm). Juster strupeventilen slik at høyre arm med hjul alltid går sist tilbake til hvilestillingen. Høyre hjul skal stanse nedenfor det venstre. Kontroller at ONSPOT-utrustningen ikke kommer nærmere kjøretøyets bevegelige deler enn ca. 15 mm. Bruk alltid bilens luftsystem ved kontroll av at kjedehjul og arm går fritt, da manuell for flytting kan skade sylinderen. Pass på at ingen befinner seg i luftsylinderens riskområde når den aktiviseres fra førerhuset. 5:2 Kjettinghjulets anleggstrykk mot dekket skal være N (20-35 kp). Juster eventuelt med trykkstangens justeringsskrue, se figur 5:2 a. 5:3 Bruk ved behov den korteste hjulbolten (L=80 mm), som ligger i bilfestesettet. 5:4 Avstanden mellom kjettingene og bakken skal i hvilestillingen være minst 20 mm. Kjettingløkker kan fjernes om nødvendig. 5:5 Prøvekjør ONSPOT i ca. 20 km/t og kontroller avtrykkene fra kjettingene. De skal danne et regelmessig mønster. Kontroller at høyre hjul alltid går sist tilbake. 6. Kontroll 6:1 En første kontroll og ettersyn skal foretas etter 3-4 ukers kjøring. Fjærboltene skal kontrolleres og etterstrammes. Suomeksi 5. Onspotin säätö 5:1 Koekäytä ONSPOT pari kertaa ylös ja alas. Tarkista, että ketjupyörä ja varsi liikkuvat vapaasti. Säädä tarvittaessa kääntämällä koko laitetta sivusuunnassa. Kiristä ruuvit (C) (kuva 1:1) 200 Nm (20 kpm) momenttiin. Varmista, että ONSPOT on vähintään 15 mm etäisyydellä auton liikkuvista osista. Käytä aina auton ilmajärjestelmää tarkastettaessa, että ketjupyörä ja varsi liikkuvat esteettä, sillä käsikäyttö voi vaurioittaa sylinteriä. Varmista, ettei ilmasylinterin vaara-alueella ole ketään, kun se aktivoidaan ohjaamosta. 5:2 Ketjupyörän paineen rengasta vasten on oltava N (20-35 kp). Säädä tarvittaessa sylinterin varren vanttiruuvilla (kuva 5:2 a). 5:3 Ketjujen etäisyyden maasta on oltava lepoasennossa vähintään 20 mm. Ketjuja saa tarvittaessa lyhentää. 5:4 Koekäytä ONSPOT noin 20 km/h nopeudella ja tarkasta ketjujen jäljet. Jälkien on oltava säännölliset. 6. Tarkastus 6:1 Ensimmäinen tarkastus on suoritettava 3-4 viikon ajon jälkeen. Pulttiliitokset on tarkastettava ja jälkikiristettävä tarvittaessa. Luovuta asiakkaalle kaikki ohjeet säilytettäviksi ajoneuvossa tulevaa huoltoa ja kunnossapitoa varten. Gi alle anvisninger og instruksjoner til kunden, slik at disse kan oppbevares i kjøretøyet for fremtidig service og vedlikehold.

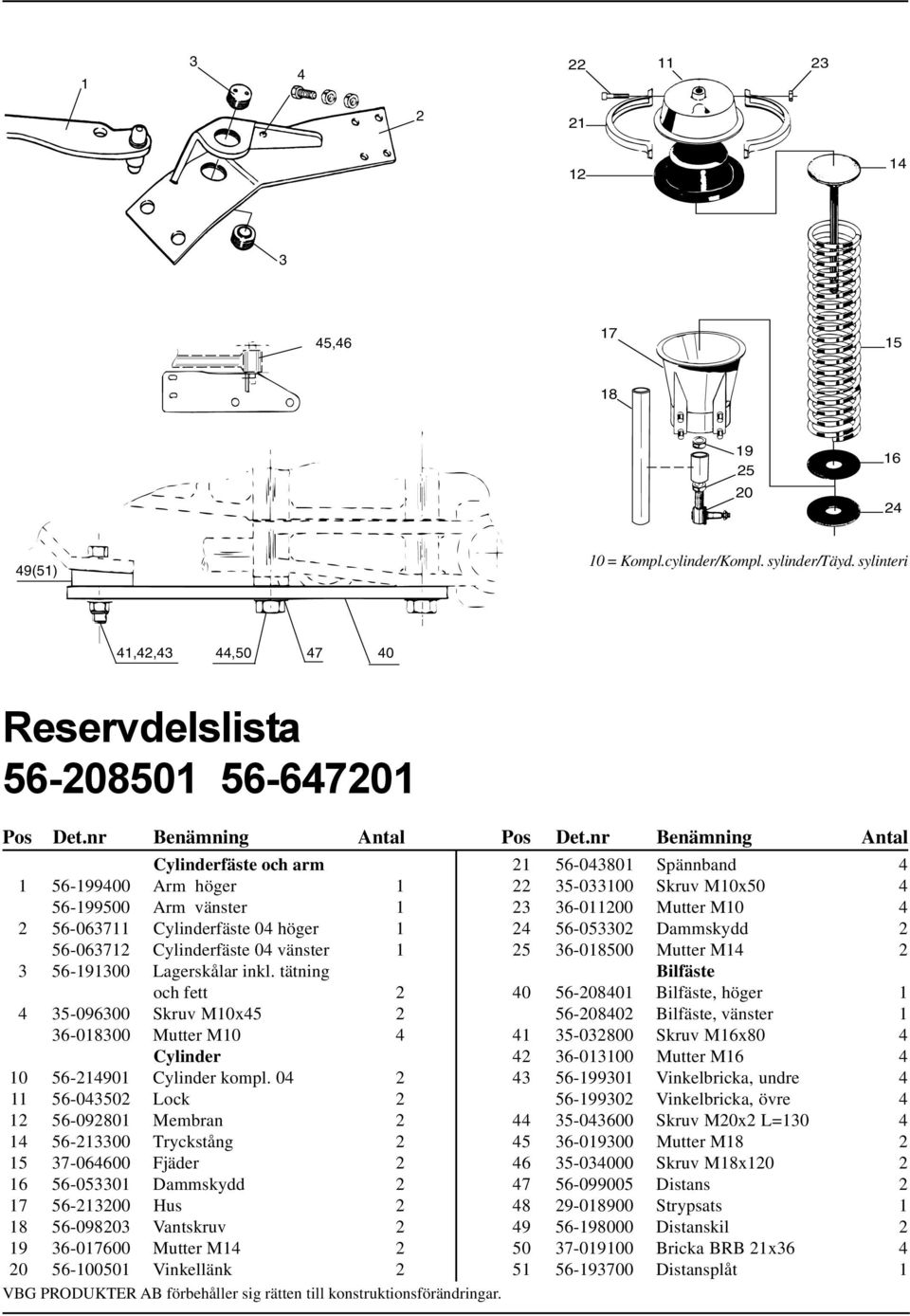

6 , (51) 10 = Kompl.cylinder/Kompl. sylinder/täyd. sylinteri 41,42,43 44, Reservdelslista Pos Det.nr Benämning Antal Pos Det.nr Benämning Antal Cylinderfäste och arm Arm höger Arm vänster Cylinderfäste 04 höger Cylinderfäste 04 vänster Lagerskålar inkl. tätning och fett Skruv M10x Mutter M10 4 Cylinder Cylinder kompl Lock Membran Tryckstång Fjäder Dammskydd Hus Vantskruv Mutter M Vinkellänk 2 VBG PRODUKTER AB förbehåller sig rätten till konstruktionsförändringar Spännband Skruv M10x Mutter M Dammskydd Mutter M14 2 Bilfäste Bilfäste, höger Bilfäste, vänster Skruv M16x Mutter M Vinkelbricka, undre Vinkelbricka, övre Skruv M20x2 L= Mutter M Skruv M18x Distans Strypsats Distanskil Bricka BRB 21x Distansplåt 1

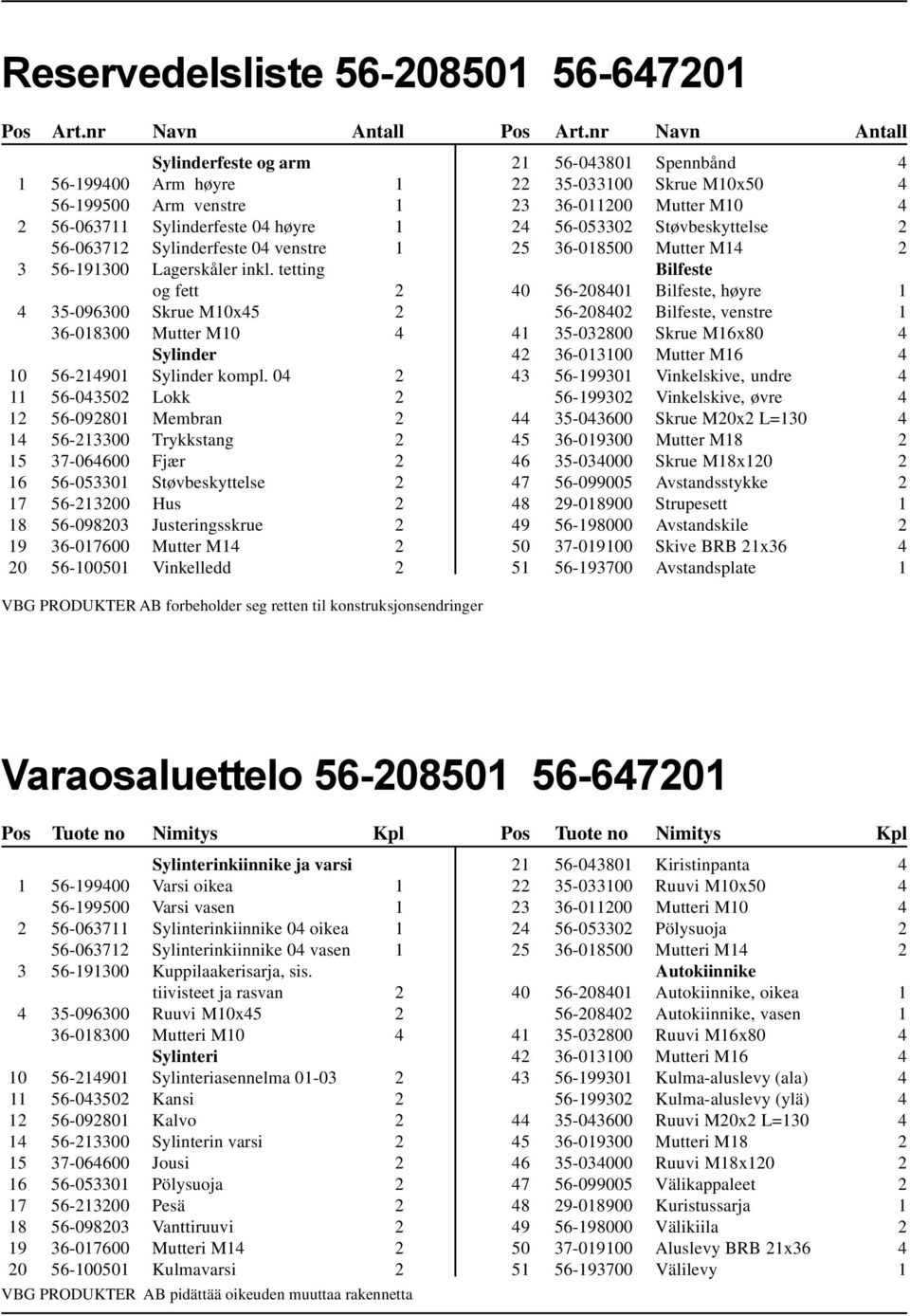

7 Reservedelsliste Pos Art.nr Navn Antall Pos Art.nr Navn Antall Sylinderfeste og arm Arm høyre Arm venstre Sylinderfeste 04 høyre Sylinderfeste 04 venstre Lagerskåler inkl. tetting og fett Skrue M10x Mutter M10 4 Sylinder Sylinder kompl Lokk Membran Trykkstang Fjær Støvbeskyttelse Hus Justeringsskrue Mutter M Vinkelledd Spennbånd Skrue M10x Mutter M Støvbeskyttelse Mutter M14 2 Bilfeste Bilfeste, høyre Bilfeste, venstre Skrue M16x Mutter M Vinkelskive, undre Vinkelskive, øvre Skrue M20x2 L= Mutter M Skrue M18x Avstandsstykke Strupesett Avstandskile Skive BRB 21x Avstandsplate 1 VBG PRODUKTER AB forbeholder seg retten til konstruksjonsendringer Varaosaluettelo Pos Tuote no Nimitys Kpl Pos Tuote no Nimitys Kpl Sylinterinkiinnike ja varsi Varsi oikea Varsi vasen Sylinterinkiinnike 04 oikea Sylinterinkiinnike 04 vasen Kuppilaakerisarja, sis. tiivisteet ja rasvan Ruuvi M10x Mutteri M10 4 Sylinteri Sylinteriasennelma Kansi Kalvo Sylinterin varsi Jousi Pölysuoja Pesä Vanttiruuvi Mutteri M Kulmavarsi 2 VBG PRODUKTER AB pidättää oikeuden muuttaa rakennetta Kiristinpanta Ruuvi M10x Mutteri M Pölysuoja Mutteri M14 2 Autokiinnike Autokiinnike, oikea Autokiinnike, vasen Ruuvi M16x Mutteri M Kulma-aluslevy (ala) Kulma-aluslevy (ylä) Ruuvi M20x2 L= Mutteri M Ruuvi M18x Välikappaleet Kuristussarja Välikiila Aluslevy BRB 21x Välilevy 1

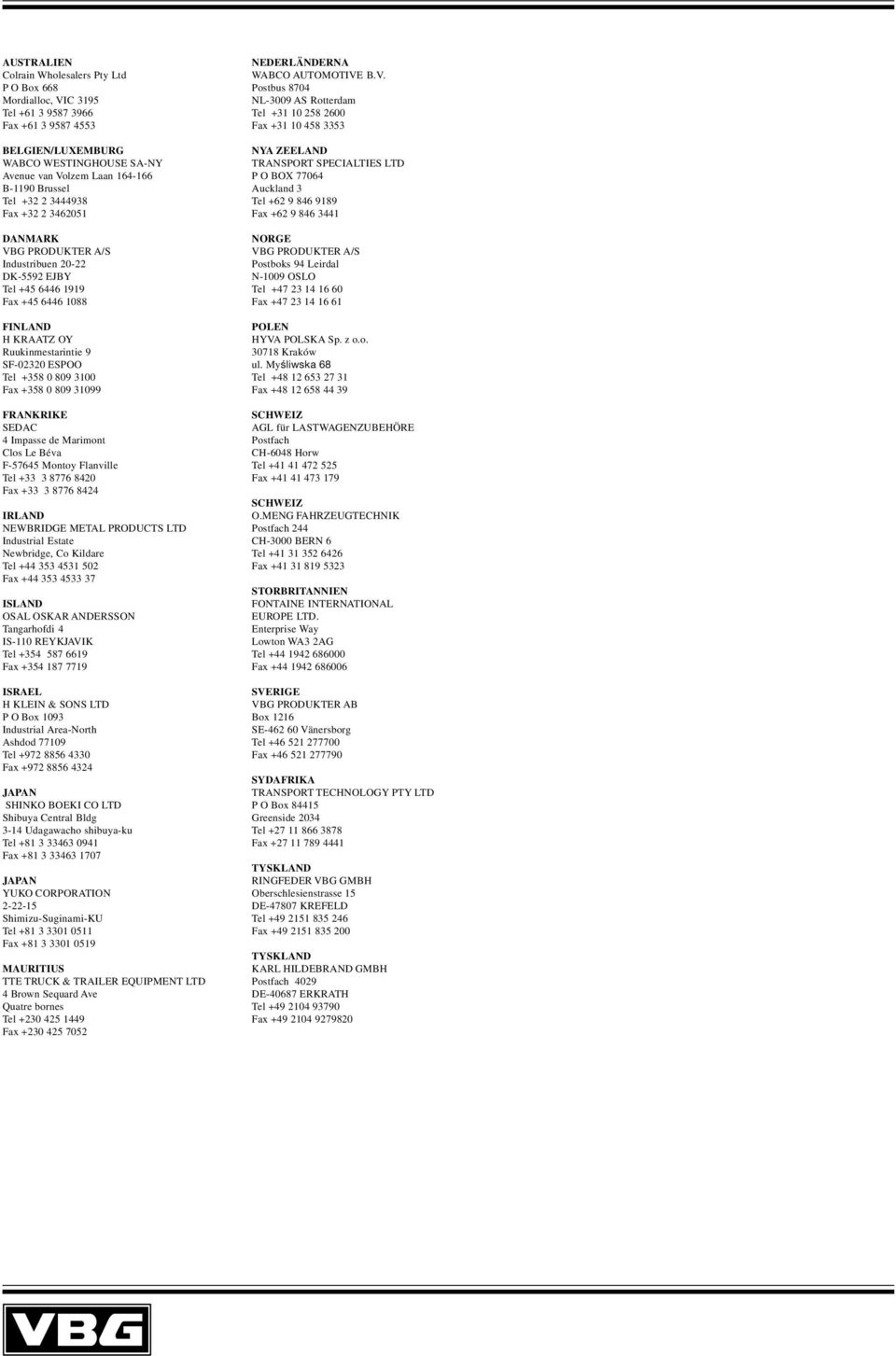

8 AUSTRALIEN Colrain Wholesalers Pty Ltd P O Box 668 Mordialloc, VIC 3195 Tel Fax BELGIEN/LUXEMBURG WABCO WESTINGHOUSE SA-NY Avenue van Volzem Laan B-1190 Brussel Tel Fax DANMARK VBG PRODUKTER A/S Industribuen DK-5592 EJBY Tel Fax FINLAND H KRAATZ OY Ruukinmestarintie 9 SF ESPOO Tel Fax FRANKRIKE SEDAC 4 Impasse de Marimont Clos Le Béva F Montoy Flanville Tel Fax IRLAND NEWBRIDGE METAL PRODUCTS LTD Industrial Estate Newbridge, Co Kildare Tel Fax ISLAND OSAL OSKAR ANDERSSON Tangarhofdi 4 IS-110 REYKJAVIK Tel Fax ISRAEL H KLEIN & SONS LTD P O Box 1093 Industrial Area-North Ashdod Tel Fax JAPAN SHINKO BOEKI CO LTD Shibuya Central Bldg 3-14 Udagawacho shibuya-ku Tel Fax JAPAN YUKO CORPORATION Shimizu-Suginami-KU Tel Fax MAURITIUS TTE TRUCK & TRAILER EQUIPMENT LTD 4 Brown Sequard Ave Quatre bornes Tel Fax NEDERLÄNDERNA WABCO AUTOMOTIVE B.V. Postbus 8704 NL-3009 AS Rotterdam Tel Fax NYA ZEELAND TRANSPORT SPECIALTIES LTD P O BOX Auckland 3 Tel Fax NORGE VBG PRODUKTER A/S Postboks 94 Leirdal N-1009 OSLO Tel Fax POLEN HYVA POLSKA Sp. z o.o Kraków ul. Myśliwska 68 Tel Fax SCHWEIZ AGL für LASTWAGENZUBEHÖRE Postfach CH-6048 Horw Tel Fax SCHWEIZ O.MENG FAHRZEUGTECHNIK Postfach 244 CH-3000 BERN 6 Tel Fax STORBRITANNIEN FONTAINE INTERNATIONAL EUROPE LTD. Enterprise Way Lowton WA3 2AG Tel Fax SVERIGE VBG PRODUKTER AB Box 1216 SE Vänersborg Tel Fax SYDAFRIKA TRANSPORT TECHNOLOGY PTY LTD P O Box Greenside 2034 Tel Fax TYSKLAND RINGFEDER VBG GMBH Oberschlesienstrasse 15 DE KREFELD Tel Fax TYSKLAND KARL HILDEBRAND GMBH Postfach 4029 DE ERKRATH Tel Fax
