1. Tryck på AM eller FM på enheten för att välja antingen AM eller FM. 2. Tryck på TUNING MODE, så att AUTO -indikatorn på displayen tänds.

Transkript

1 Information om AM/FM-uppspelning Välja radiokanal Ställa in stationer automatiskt 1. Tryck på AM eller FM på enheten för att välja antingen AM eller FM. 2. Tryck på TUNING MODE, så att AUTO -indikatorn på displayen tänds. 3. Tryck på TUNING. Automatisk sökning efter en kanal startar. Sökningen avbryts när en har hittats. När en radiokanal ställts in tänds TUNED på displayen. Indikatorn FM STEREO tänds när en FM-radiostation ställts in. Ingen ljud hörs när indikatorn TUNED är släckt. När signalen från en FM-radiokanal är svag: Beroende på byggnadens struktur och den omgivande miljön blir radiovågornas villkor olika och det kan vara omöjligt att få bra mottagning. I så fall ska du manuellt ställa in önskad radiokanal genom att hänvisa till nästa avsnitt. Ställa in stationer manuellt 1. Tryck på AM eller FM på enheten för att välja antingen AM eller FM.

2 2. Tryck på TUNING MODE så att AUTO -indikatorn på displayen släcks. 3. Tryck på och håll inne TUNING för att välja önskad radiostation. Frekvensen ändras med 1 steg varje gång du trycker på knappen. Frekvensen ändras kontinuerligt om knappen hålls intryckt och stannar när den släpps. Ställa in genom att titta på displayen. För att återställa indikatorn till AUTO : Tryck på TUNING MODE igen på huvudenheten. Enheten ställer automatiskt in sig på en FM-station. I normala fall lämnar du indikatorn på AUTO. Ställa in stationer efter frekvens Gör det möjligt att direkt ange frekvensen för den radiokanal du vill lyssna på. 1. Tryck på AM eller FM på fjärrkontrollen för att välja antingen AM eller FM. 2. Tryck på D.TUN.

3 3. Ange radiokanalens frekvens med hjälp av sifferknapparna inom 8 sekunder. För att till exempel ställa in 87,5 (FM), tryck 8, 7, 5 eller 8, 7, 5, 0. Om du har angett fel siffror kan du försöka igen efter 8 sekunder.

4 Information om AM/FM-uppspelning Registrera en radiokanal Du kan registrera upp till 40 AM/FM-radiokanaler. Genom att ställa in kanaler i förväg kan du direkt slå på den radiokanal du önskar. Registrering 1. Ställ in den AM/FM-radiokanal du vill registrera. 2. Tryck på MEMORY på enheten så att det förinställda numret blinkar på displayen. 3. Tryck flera gånger på PRESET för att välja ett nummer mellan 1 och 40 medan det förinställda numret blinkar (under cirka 8 sekunder). 4. Tryck på MEMORY igen för att registrera. Det förinställda numret slutar blinka. Upprepa denna procedur för alla dina bästa AM/FM-radiokanaler. Välja en förinställd radiostation 1. Tryck på CH +/- på fjärrkontrollen för att välja ett förinställt nummer. Du kan också välja genom att trycka på PRESET på enheten. Det är också möjligt att välja genom att direkt skriva in det förinställda numret med sifferknapparna på fjärrkontrollen.

5 Radera en förinställd radiokanal 1. Tryck på CH +/- på fjärrkontrollen för att välja det förinställda numret att radera. 2. Tryck på TUNING MODE på enheten medan du håller MEMORY intryckt för att radera det förinställda numret. Numret på displayen släcks.

6 Information om AM/FM-uppspelning Använda RDS RDS står för Radio Data System och är en metod för överföring av FMradiosignaler. RDS fungerar bara i områden där RDS-sändningar förekommer. I vissa fall är inte textinformationen på displayen identiskt med det innehåll som överförs från RDS-stationen. Dessutom kan oväntade tecken visas när enheten tar emot tecken som inte stöds. Detta är dock inte ett tecken på fel. Om signalen från en RDS-station är svag kan data visas sporadiskt eller inte alls. PS (programservice): Radiokanalens namn visas när en radiokanal som sänder programserviceinformation ställs in. Frekvensen visas i 3 sekunder när du trycker på DISPLAY. RT (radiotext): Text visas på enhetens display när en radiokanal som sänder radiotextinformation ställs in. PTY (programtyp): Låter dig söka efter RDS-kanaler efter programtyp. TP (trafikprogram): Låter dig söka efter radiokanaler som sänder trafikinformation. Visa radiotext (RT) 1. Tryck en gång på RT/PTY/TP på enheten. RT (radiotext) visas rullande på enhetens display. No Text Data visas om radiokanalen inte sänder textinformation. Söka efter typ (PTY) 1. Tryck två gånger på RT/PTY/TP på enheten. Den aktuella programtypen visas på displayen.

7 2. Tryck på PRESET för att välja den typ av program du vill söka efter. Följande typer av RDS-kanaler visas: None News (nyhetssändningar) Affairs (aktuella frågor) Info (information) Sport Educate (utbildning) Drama Culture Science (vetenskap och teknik) Varied Pop M (popmusik) Rock M (rockmusik) Easy M (blandad musik) Light M (lätt klassisk musik) Classics (klassisk musik) Other M (övrig musik) Weather Finance Children (barnprogram) Social (samhällsfrågor) Religion Phone In Travel Leisure Jazz (jazzmusik) Country (countrymusik) Nation M (inhemsk musik) Oldies (Gamla hitlåtar) Folk M (folkmusik) Document (dokumentärer) 3. Tryck ENTER för att leta efter den valda typen av radiostation. Sökningen fortsätter tills den valda typen av radiokanal hittas.

8 4. När önskad radiokanal hittas blinkar kanalens namn på displayen. Tryck då på ENTER igen. Not Found visas om ingen hittas. Lyssna på trafikinformation (TP) 1. Tryck tre gånger på RT/PTY/TP på enheten. Den trafikinformation [TP] som sänts ut av kanalen du lyssnar på visas. TP visas utan hakparenteser när radiokanalen inte sänder trafikinformation. 2. Tryck på ENTER för att söka efter en radiostation som sänder trafikinformation. Sökningen fortsätter tills en radiostation som sänder trafikinformation hittas. 3. När önskad radiokanal hittas blinkar kanalens namn på displayen. Tryck då på ENTER igen. Not Found visas om ingen hittas.

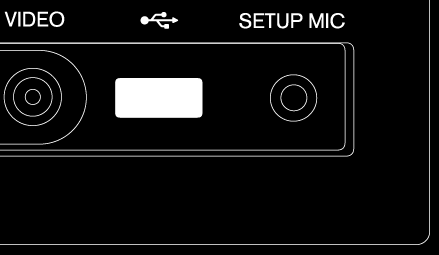

9 Spela upp musikfiler från en USB-enhet Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Uppspelning 1. Tryck på USB på fjärrkontrollen för att välja USB. 2. Anslut din USB-lagringsenhet med musikfilerna till USB-porten på enheten, så att USB tänds på displayen. Listan över mappar och filer på USB-enheten visas. Om USB -indikatorn blinkar, kontrollera om USB-enheten är ansluten ordentligt. Ta inte ut USB-enheten när Connecting... visas på displayen. Detta kan skada data eller enheten.

10 3. Tryck ENTER. För att öppna en mapp används markören för att välja den. Tryck sedan ENTER. 4. Välj en mapp och en fil att spela med hjälp av markörknapparna och tryck sedan på ENTER eller för att starta uppspelningen.

11 Lyssna på internetradio Sammanfattning av internetradio Internetradio, också känt som direktradio, webbradio, streamad radio osv. är en allmän term för webbplatser som erbjuder en audioservice som sänds via internet. Det finns många webbplatser som tillhandahåller dessa tjänster över hela världen, från marksända radiostationer till personliga webbsidor. Denna enhet levereras med förinställda internetradiokanaler (*), såsom TuneIn, för att du ska kunna njuta av dessa tjänster endast genom att ansluta till internet. * Nättjänster eller innehåll kan bli otillgängligt om tjänsteleverantören avslutar tjänsten.

12 Lyssna på internetradio TuneIn Med mer än radiostationer och 2 miljoner program registrerade är TuneIn en tjänst där du kan njuta av musik, sport och nyheter från hela världen. Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Uppspelning 1. Tryck på NET på fjärrkontrollen. Skärmen NET visas och NET - indikatorn tänds på displayen. Samma funktion kan utföras genom att välja Network Service i startmenyn.

13 2. Välj TuneIn med markörknapparna och tryck på ENTER. Skärmen med toppmenyn för TuneIn visas. 3. Välj en radiokanal eller program med hjälp av markörknapparna och tryck sedan på ENTER. Angående TuneIn-menyn Tryck på MENU medan en radiokanal är på eller tryck på Go to Menu och sedan ENTER för att visa TuneIn-menyn. När du väljer motsvarande menyalternativ med markörknapparna och trycker på ENTER kan du utföra följande åtgärder: Add to My Presets: Registrerar radiokanaler och program i din My Presets i TuneIn. Detta låter dig spela registrerade radiokanaler och program med ett enkelt handgrepp. ( My Presets visas inte om inga radiokanaler eller program är registrerade.) Remove from My Presets: Raderar en radiokanal eller ett program från My Presets i TuneIn. Report a problem: Rapporterar eller löser interaktivt ett problem relaterat till TuneIn. View Schedule: Visar tablån för radiokanalen eller programmet. Clear recents: Rensar alla radiokanaler och program från Recents i TuneIn. (Denna meny visas endast när en radiokanal eller ett program i Recents spelas.) Add to My Favorites: Registrerar radiokanaler och program i My Favorites på NET-skärmen. Detta låter dig spela registrerade radiokanaler och program med ett enkelt handgrepp. Angående TuneIn-kontot Genom att skapa ett konto på TuneIn kan du automatiskt lägga till radiokanaler och program i My Presets på AV-mottagaren när du sparar dem på webbplatsen. Du måste logga in på TuneIn från enheten för att kunna visa radiokanaler som registrerats i My Presets. För att logga in, välj Login - I have a TuneIn account i toppmenyn TuneIn och ange sedan ditt användarnamn och lösenord. Om du väljer Login - Login with a registration code och sedan kopplar enheten till My Page på TuneIns webbplats genom att använda registreringskoden som visas, kan du logga in från denna enhet utan att ange användarnamn och lösenord.

14 Lyssna på internetradio Registrera annan internetradio För att lyssna på andra internetradioprogram, registrera programmet i menyn My Favorites på NET-skärmen enligt beskrivningen nedan. Enheten stöder internetradiokanaler lagrade i följande format: PLS (webbadress som slutar på.pls), M3U (webbadress som slutar på.m3u) och RSS (webbadress som slutar på rss/rdf/xml). Du kan registrera upp till 40 internetradiokanaler. Beroende på vilken datatyp och filformat som ska spelas kan det hända att du inte kan spela en internetradiokanal, även om dess format är PLS, M3U eller podcast (RSS). Tillgängliga tjänster kan variera beroende på vilket område du befinner dig i. Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Registrering Innan användning: Radiokanalens namn eller webbadress behövs för denna procedur. Kontrollera specifikationerna innan användning. 1. Tryck på NET på fjärrkontrollen. Skärmen NET visas och NET - indikatorn tänds på displayen. Samma funktion kan utföras genom att välja Network Service i

15 startmenyn. 2. Välj My Favorites med markörknapparna och tryck på ENTER. Skärmen med My Favorites -menyn visas. 3. Välj en tom plats i My Favorites med markörknapparna och tryck på MENU. Menyskärmen visas. 4. Välj Create new station med markörknapparna och tryck sedan på ENTER. Tangentbordsskärmen visas. 5. Ange namnet och webbadressen för radiokanalen som ska läggas till. Välj Shift och tryck på ENTER för att växla versaler/gemener. Välj Left eller Right och tryck på ENTER för att flytta markören mot vänster eller höger. Välj BS och tryck på ENTER för att radera tecknet till vänster om markören. Registrering via PC Innan användning: Radiokanalens namn eller webbadress behövs för denna procedur. Kontrollera specifikationerna innan användning. 1. Tryck på RCV på fjärrkontrollen. Tryck alltid på RCV först för att ändra fjärrkontrollen till RECEIVER-läge (läget för användning av denna enhet) eftersom dess läge kan ändras för styrning av andra komponenter.

16 2. Tryck på HOME för att återgå till hemmenyskärmen. Hemmenyn visas även när HOME trycks in på enheten. 3. Välj Setup med markörknapparna och tryck på ENTER. 4. Välj 12. Network Setup med markörknapparna / och tryck på ENTER. 5. Välj IP Address med markören / för att visa IP-adressen. Spara IP-adressen som visas eftersom den kommer att användas senare. 6. Öppna webbläsaren på en dator eller smartphone eller liknande och ange enhetens IP-adress i webbläsarens adressfält. Enhetens status visas i webbläsaren. ( WEB Setup ) Om du använder Internet Explorer kan du även ange URL:en genom att välja Open... i menyn File. 7. klicka på fliken My Favorites och ange namnet och webbadressen för internetradiokanalen. 8. Klicka på Save för att registrera den angivna internetradiostationen i My Favorite på enheten. För att byta namn på en registrerad radiokanal: Tryck på MENU för att visa menyskärmen när du lyssnar på en radiokanal eller när du väljer en kanal i My Favorites med hjälp av markörknapparna. Välj Rename this station med markörknapparna, tryck ENTER för att visa tangentbordsskärmen och byt namn på kanalen. Radiokanalens namn kan även ändras från WEB Setup. Spela en registrerad radiokanal 1. Tryck på NET på fjärrkontrollen. Skärmen NET visas och NET - indikatorn tänds på displayen. Samma funktion kan utföras genom att välja Network Service i startmenyn.

17 2. Välj My Favorites med markörknapparna och tryck sedan på ENTER. De registrerade internetradiokanalerna visas. 3. Välj en radiokanal som ska spelas med hjälp av markörknapparna och tryck på ENTER för att starta uppspelningen. Radera en registrerad radiokanal 1. Tryck på NET på fjärrkontrollen. Skärmen NET visas och NET - indikatorn tänds på displayen. 2. Välj My Favorites med markörknapparna och tryck sedan på ENTER. De registrerade internetradiokanalerna visas. 3. Välj en radiokanal som ska raderas med hjälp av markörknapparna och tryck på MENU. Menyskärmen visas. Menyskärmen visas också när du tryck på MENU under uppspelning av en radiokanal. 4. Välj Delete from My Favorites med markörknapparna och tryck på ENTER. Radiokanalens kan även raderas från WEB Setup.

18 Spela musik med DLNA Sammanfattning av DLNA DLNA (förkortning för Digital Living Network Alliance) är en ideell branschorganisation som fastställer riktlinjer för interoperabilitet för att möjliggöra utbyte av digitala media mellan datorer, hemelektronik och mobila enheter och även mellan funktioner. Med denna enhet kan du spela musikfiler lagrade på en dator eller hårddisk ansluten till ditt hemnätverk (NAS-enhet). Kontrollera att enheten och datorn eller NAS-enheten är anslutna till samma router. För att spela en musikfil med DLNA behöver du en NAS-enhet eller liknande med DLNA-serverfunktioner och en DLNA-spelare (programvara) för att streama musik. Du kan även streama musikfiler med en dator som har Windows Media Player 11 eller 12 eftersom de är utrustade med både DLNA-server och spelfunktioner. För att aktivera streaming måste du först konfigurera Windows Media Player 11 eller Windows Media Player 12. Med hjälp av din dator och fjärruppspelningsfunktionen i Windows Media Player 12 kan du streama musikfiler som finns lagrade på datorn till enheten.

19 Spela musik med DLNA Konfigurera Windows Media Player Windows Media Player Slå på datorn och starta Windows Media Player I Library -menyn väljer du Media Sharing. En dialogruta visas. 3. Markera kryssrutan Share my media och klicka på OK. En förteckning över kompatibla enheter visas. 4. Välj denna enhet och klicka på Allow. Motsvarande ikon markeras. 5. Klicka på OK för att stänga dialogrutan. Windows Media Player Slå på datorn och starta Windows Media Player I Stream -menyn väljer du Turn on media streaming. En dialogruta visas. Om streaming redan är påslaget, välj More streaming options... i Stream -menyn för att visa alla spelare i nätverket. Fortsätt till steg Klicka på Turn on media streaming. En förteckning över alla spelare i nätverket visas. 4. Välj denna enhet i Media streaming options och kontrollera att den är inställd på Allow. 5. Klicka på OK för att stänga dialogrutan.

20 Spela musik med DLNA DLNA-uppspelning Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Uppspelning 1. Starta servern (Windows Media Player 11, Windows Media Player 12 eller NAS-enhet) som innehåller de musikfiler som ska spelas. 2. Tryck på NET på fjärrkontrollen. Skärmen NET visas och NET - indikatorn tänds på displayen. Om NET blinkar är inte AV-mottagaren korrekt ansluten till nätverket. När en trådbunden nätverksanslutning används, kontrollera Ethernetkabeln, och när du använder en trådlös nätverksanslutning, kontrollera att Wi-Fi -indikatorn på vänster sida av AV-mottagaren är tänd.

21 3. Välj DLNA med markörknapparna och tryck på ENTER. 4. Välj server med markörknapparna och tryck sedan på ENTER. En lista med alternativ för den markerade servern visas. Sökning fungerar inte på servrar som inte stödjer sökfunktioner. Enheten har inte tillgång till bilder och video lagrade på servrar. Innehållet på servern kanske inte visas beroende på serverns delningsinställningar. 5. Välj en musikfil att spela med hjälp av markörknapparna och tryck på ENTER eller för att starta uppspelningen. Om No Item visas ska du kontrollera att nätverket är korrekt anslutet.

22 Spela musik med DLNA Kontrollera fjärrstyrd uppspelning från en dator Du kan använda denna enhet till att spela musikfiler lagrade på din dator genom att styra datorn i ditt hemnätverk. Enheten kan utföra fjärrstyrd uppspelning via Windows Media Player 12. För att kunna använda funktionen fjärrstyrd uppspelning måste du först konfigurera Windows Media Player 12. Med hjälp av en DLNA-kompatibel styrenhet (t.ex. en Androidapplikation), kan du välja en musikfil lagrad i Windows Media Player 12 och streama till enheten med hjälp av styrenheten. För information om hur du spelar upp med fjärrstyrning med hjälp av styrenheten, se styrenhetens instruktionsmanual. Inställningar på datorn 1. Slå på datorn och starta Windows Media Player I Stream -menyn väljer du Turn on media streaming. En dialogruta visas. Om streaming redan är påslaget, välj More streaming options... i Stream -menyn för att visa alla spelare i nätverket. Fortsätt till steg Klicka på Turn on media streaming. En förteckning över alla spelare i nätverket visas. 4. Välj denna enhet i Media streaming options och kontrollera att den är inställd på Allow. 5. Klicka på OK för att stänga dialogrutan. 6. Öppna Stream -menyn och kontrollera att Allow remote control of my Player... är markerad. Fjärruppspelning 1. Slå på strömmen till enheten. 2. Slå på datorn och starta Windows Media Player Välj en fil att spela med Windows Media Player 12 och högerklicka. För att spela musikfiler på en annan server med fjärruppspelning, öppna målservern från Other Libraries och välj den fil du vill spela. 4. Välj den här enheten i Play to. Play to -fönstret hos Windows Media Player 12 öppnas och musikfilen spelas upp på enheten. Operationer under fjärruppspelning kan utföras från Play to -fönstret på datorn. Uppspelningsskärmen visas på en TV som anslutits till

23 enheten med en HDMI-kabel. Om du använder Windows 8 på din dator, klicka på Play to och välj därefter denna enhet. 5. Justera volymen med hjälp av volymfältet på Play to -fönstret. Ibland skiljer sig volymen som visas på fjärruppspelningsfönstret från den volym som visas på enhetens display. När volymen justeras från enheten återspeglas inte värdet på Play to -fönstret. Denna enhet kan inte fjärrspela musikfiler under följande förhållanden. Den använder en nätverkstjänst. Den spelar en musikfil från en USB-enhet.

24 Spela musikfiler i en delad mapp Sammanfattning av delad mapp Delad mapp är en mapp som är placerad på en dator eller NAS-enhet (en hårddisk ansluten till ditt nätverk) och som gjorts tillgänglig för flera användare på nätverket. Du kan spela upp musikfiler i en delad mapp på en dator eller NAS-enhet anslutna till samma nätverk som enheten. För att kunna spela musikfiler i en delad mapp måste du först konfigurera Windows 8 eller Windows 7. Se till att enheten och datorn eller NAS-enheten är anslutna till samma router. Delningsalternativen måste ställas in och en delad mapp måste skapas på datorn i förväg. För information om hur du konfigurerar NAS-enheten och skapar en delad mapp, se NAS-enhetens instruktionsmanual.

25 Spela musikfiler i en delad mapp Datorinställningar Konfigurera delningsalternativen 1. Välj Choose Home group and Sharing Options på Control Panel. Om menyn inte visas, kontrollera att View by är inställt på Category. 2. Välj Change advanced sharing settings. 3. Kontrollera att följande radioknappar är valda i Home or Work : Enable network discovery Turn on file and printer sharing Turn on sharing so anyone with network access can read and write files in the Public folders Turn off password protected sharing 4. Välj Save Changes och klicka på OK i dialogrutan. Skapa en delad mapp 1. Välj den mapp du vill dela och högerklicka. 2. Välj Properties. 3. Välj Advanced Sharing i fliken Sharing. 4. Markera kryssrutan Share this folder och klicka på OK. 5. Välj Share för Network File and Folder Sharing. 6. Välj Everyone från rullmenyn. Klicka på Add och sen på Share. För att ställa in användarnamn och lösenord för en delad mapp, ställ in Permissions i Advanced Sharing i fliken Sharing. Kontrollera om en arbetsgrupp är inställd.

26 Spela musikfiler i en delad mapp Uppspelning av innehåll i en delad mapp Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Uppspelning 1. Tryck på NET på fjärrkontrollen. Skärmen NET visas och NET - indikatorn tänds på displayen. Om NET blinkar är inte AV-mottagaren korrekt ansluten till nätverket. När en trådbunden nätverksanslutning används, kontrollera Ethernetkabeln, och när du använder en trådlös nätverksanslutning, kontrollera att Wi-Fi -indikatorn på vänster sida av AV-mottagaren är tänd. 2. Välj Home Media med markörknapparna och tryck sedan på ENTER.

27 3. Välj server med markörknapparna och tryck sedan på ENTER. Du kan kontrollera din dators servernamn i datorns egenskaper. 4. Välj den delade mappen med markörknapparna och tryck sedan på ENTER. 5. Om ett användarnamn och lösenord krävs, ange nödvändig inloggningsinformation. Inloggningsinformationen är den kontoinformation som ställdes in när den delade mappen skapades. Inloggningsinformation som angetts sparas för framtida bruk. 6. Välj en musikfil att spela med hjälp av markörknapparna och tryck på ENTER eller för att starta uppspelningen.

28 Spela och kontrollera musikfiler med fjärrkontrollen Sammanfattning av fjärrkontrollens funktioner Med fjärrkontrollen för den här enheten kan du hantera och/eller spela musikfiler lagrade på USB-enheter, internetradio, dator och NAS-enheter i nätverket, såväl som på Bluetooth-kompatibla enheter. Tillgängliga knappar kan variera beroende på den tjänst och enhet du vill spela. Vissa knappar kan inte användas med Bluetooth-kompatibla enheter. Dessutom måste den Bluetooth-kompatibla enheten stödja AVRCPprofilen. Vissa enheter kan inte användas även om de stöder AVRCPprofilen.

29 Spela och kontrollera musikfiler med fjärrkontrollen Funktioner hos knapparna på fjärrkontrollen 1. Tryck på någon av INPUT SELECTOR-knapparna (PC, NET, USB eller BLUETOOTH) i enlighet med ingångskällan. 2. Använd fjärrkontrollen genom att titta på namn och funktion för var och en av knapparna. 1 TOP MENU: Den här knappen visar huvudmenyn för varje media eller server. 2 /, ENTER: Dessa knappar bläddrar igenom alternativ och aktiverar det markerade alternativet. / : Dessa knappar bläddrar igenom sidor. 3 : Den här knappen snabbspolar aktuell låt bakåt. Denna knapp kan ej användas från och med 10 sekunder innan uppspelningen avslutas. 4 : Den här knappen spelar den aktuella låten från början. Om du trycker på denna knapp två gånger spelas föregående låt. 5 CH +/--knapp: Flyttar markören i förteckningen över internetradiokanaler i My Favorites. 6 MENU: Den här knappen visar menyn för varje internetradiotjänst. 7 RETURN: Med den här knappen går du tillbaka till föregående skärm. 8 : Den här knappen snabbspolar aktuell låt framåt. Denna knapp kan ej användas från och med 10 sekunder innan uppspelningen

30 avslutas. 9 : Den här knappen spelar nästa låt. F : Den här knappen startar uppspelningen. G : Den här knappen pausar uppspelningen. H SEARCH: Knappen växlar mellan uppspelningsskärmen och listskärmen under uppspelning. I : Den här knappen stoppar uppspelningen. J RANDOM: Den här knappen startar slumpmässig uppspelning. K REPEAT: Den här knappen spelar upp en låt (eller låtar) igen. Genom att trycka på den här knappen flera gånger växlas repetitionslägena. L DISPLAY: Denna knapp ändrar visad låtinformation under uppspelning. Om du trycker på denna knapp när listskärmen visas så växlas skärmen till uppspelningsskärmen. Bluetooth-kompatibla enheter: Knappar som kan användas är,,,,, och.

31 Spela och kontrollera musikfiler med fjärrkontrollen Ikoner som visas under uppspelning Ikoner visas på displayen under uppspelning av musikfiler. Betydelsen av varje ikon är följande: : Mapp : Låt : Spela : Pausa : Snabbspolning framåt : Snabbspolning bakåt : Artist : Album : Upprepa en låt : Upprepa en mapp : Upprepa : Blanda

32 Använda ljudåtergivningssätten Välja ljudåtergivningssätt Med lägena för ljudåtergivningssätt kan du välja det bästa ljudet för din ingångskälla. 1. Tryck på RCV på fjärrkontrollen. Tryck alltid på RCV först för att ändra fjärrkontrollen till RECEIVER-läge (läget för användning av denna enhet) eftersom dess läge kan ändras för styrning av andra komponenter. 2. Välj önskat ljudåtergivningssätt.ljudåtergivningssättet ändras varje gång du trycker på någon av de följande knapparna på fjärrkontrollen. Ställ in önskat ljudåtergivningssätt genom att lyssna på ljudet. För mer information om och typer av ljudåtergivningssätt, se Ljudåtergivningssättens innehåll. MOVIE/TV Du kan välja ett ljudåtergivningssätt som passar för filmer och TV-program. Valbara ljudåtergivningssätt: All Ch Stereo Direct Dolby D Dolby D+ Dolby TrueHD DSD DTS DTS 96/24 DTS Express

33 DTS-HD HR DTS-HD MSTR Full Mono Mono Multichannel Neo:6 Cinema PLII Movie T-D TV Logic MUSIC Du kan välja ett ljudåtergivningssätt som passar för musik. Valbara ljudåtergivningssätt: All Ch Stereo Direct Dolby D Dolby D+ Dolby TrueHD DSD DTS DTS 96/24 DTS Express DTS-HD HR DTS-HD MSTR Full Mono Multichannel Neo:6 Music Orchestra PLII Music Pure Audio Stereo Studio-Mix Unplugged GAME Du kan välja ett ljudåtergivningssätt som passar för spel. Valbara ljudåtergivningssätt: All Ch Stereo Direct Dolby D Dolby D+ Dolby TrueHD DSD DTS

34 DTS 96/24 DTS Express DTS-HD HR DTS-HD MSTR Full Mono Game-Action Game-Rock Game-RPG Game-Sports Multichannel PLII Game T-D STEREO Du kan välja ett ljudåtergivningssätt som passar för stereo- och flerkanalskällor. Valbara ljudåtergivningssätt: All Ch Stereo Stereo PURE AUDIO-knapp (endast på enheten) Skärmen och den analoga videokretsen bryts då enheten byter till läget PURE AUDIO för att ge ett renare ljud. När detta läge väljs tänds indikatorn PURE AUDIO på enheten. Om du trycker på knappen igen återväljs föregående ljudåtergivningssätt. Om du väljer ljudåtergivningssättet Pure Audio stängs displayen och den analoga videokretsen av, men de videosignaler som matas in via HDMIingången matas ut från HDMI-utgången.

35 Använda ljudåtergivningssätten Ljudåtergivningssättens innehåll Vilka lyssningslägen du kan välja på beror på antalet kanaler hos ingångskällorna samt på högtalarnas faktiska konfiguration. De lyssningslägen som finns med anslutna hörlurar är:pure Audio (europeiska, australiensiska och asiatiska modeller), Mono, Direct och Stereo. Listor i bokstavsordning (A-Z) All Ch Stereo Idealisk för bakgrundsmusik då detta läge fyller hela lyssningsområdet med stereoljud från de främre, surround och bakre surroundhögtalarna. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Direct I detta läge återges ljud från ingångskällan som det är. Om till exempel en tvåkanalskälla från en musik-cd matas in kommer återgivningen att vara stereo, eller om en Dolby Digital-signal matas in kommer ljudfältet att kontrolleras motsvarande antalet tillgängliga kanaler. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 2.1-kanals, 3.1-kanals, 5.1-kanals Dolby D (Dolby Digital) Detta läge är till för användning med Dolby Digital-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. Dolby D + (Dolby Digital Plus) Detta läge är till för användning med Dolby Digital Plus-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals

36 Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. När du spelar upp 5.1-kanalskällor från Blu-ray-skivor appliceras Dolby Digital automatiskt. Dolby Pro Logic II Detta läge utökar alla tvåkanalskällor till 5.1-kanals flerkanaligt surroundljud. Det ger en naturlig och tydlig ljudupplevelse med rent ljud. Såväl som musik och film, kan även TV-spel dra nytta av de dramatiska rumsliga effekterna och den färgstarka ljudbilden. PLII Movie: Använd detta läge med alla 2-kanalsfilmer. PLII Music: Använd detta läge med alla 2-kanalsmusikkällor. PLII Game: Använd detta läge med alla 2-kanalsspelkällor. Ingångskälla: Stereo Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Dolby TrueHD Detta läge är till för användning med Dolby TrueHD-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DSD Detta läge är till för användning med DSD-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Denna enhet stöder DSD-signaler som matas in via HDMI IN. Bättre ljud är dock möjligt att få, beroende på den anslutna spelaren, vid utmatning från spelarens PCM-utgång. Konfigurera i så fall spelaren för PCMutmatning. Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS Detta läge är till för användning med DTS-källor. Ljudet från ingångskällan

37 matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS 96/24 Detta läge är till för användning med DTS 96/24-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Med 96 khz samplingsfrekvens och 24-bitars upplösning ger det en överlägsen ljudåtergivning. Ingångskälla: 5.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Beroende på inställningarna blir detta ljudåtergivningssätt DTS. Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS Express Detta läge är till för användning med DTS Express-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS-HD HR (DTS-HD High Resolution Audio) Detta läge är till för användning med DTS-HD High Resolution Audio-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS-HD MSTR (DTS-HD Master Audio) Detta läge är till för användning med DTS-HD Master Audio-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals

38 Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS Neo:6 Detta läge utökar alla tvåkanalskällor till 5.1-kanals flerkanaligt surroundljud. Det erbjuder full bandbredd på alla kanaler, med stort oberoende mellan kanalerna. Det finns två typer av detta läge: en idealisk för filmer och en idealisk för musik. Neo:6 Cinema: Använd detta läge med alla 2-kanalsfilmer. Neo:6 Music: Använd detta läge med alla 2-kanalsmusikkällor. Ingångskälla: Stereo Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Full Mono I detta läge matar alla högtalare ut samma ljud i mono, så ljudet är samma oavsett var du befinner dig i rummet. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Game-Action I detta läge är ljudlokaliseringen distinkt med tonvikt på bas. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 5.1-kanals Game-Rock I detta läge ligger tonvikten på ljudtrycket för förhöjd live-känsla. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 5.1-kanals Game-RPG I detta läge har ljudet en dramatisk känsla motsvarande atmosfären hos en orkester. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 5.1-kanals Game-Sports Lämplig för ljud med mycket efterklang. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals

39 Högtalarkonfiguration: 5.1-kanals Mono Använd detta läge när du tittar på en gammal film med monoljud eller använd det för att separat återge ljud på två olika språk som spelats in i vänster och höger kanal hos vissa filmer. Det är också lämpligt för DVD eller andra källor som innehåller multiplexljud. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 2.1-kanals, 3.1-kanals, 5.1-kanals Multichannel Detta läge är till för användning med PCM flerkanalskällor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 3.1-kanals, 5.1-kanals Orchestra Lämpligt för klassisk musik eller operamusik. Det här läget betonar surroundkanalerna för att göra stereobilden bredare och simulerar den naturliga ljudåtergivningen i en stor konserthall. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 5.1-kanals Pure Audio Detta läge ger en mycket exakt återgivning av ljudet. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Display- och videokretsarna stängs av och möjliga störningskällor minimeras för en realistisk ljudåtergivning. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 2.1-kanals, 3.1-kanals, 5.1-kanals Detta läge kan inte väljas när zon 2 är aktiv. Om zon 2 aktiveras när detta läge är valt så växlas ljudåtergivningssättet automatiskt till Direct. Stereo I detta läge matas ljud ut från de främre vänstra och högra högtalarna och subwoofern. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 2.1-kanals, 3.1-kanals, 5.1-kanals Studio-Mix

40 Lämplig för rock- eller popmusik. Detta läge skapar ett livfullt ljudfält med en kraftig akustisk bild som på en klubb eller en rockkonsert. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 5.1-kanals T-D (Theater-Dimensional) T-D (Theater-Dimensional): I detta läge kan du få en virtuell uppspelning av flerkanaligt surroundljud även med endast två eller tre högtalare. Det sker genom justering av hur ljudet når lyssnarens högra och vänstra öra. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 2.1-kanals, 3.1-kanals, 5.1-kanals Bra resultat kanske inte är möjligt att uppnå om det blir för mycket efterklang, så vi rekommenderar att du använder det här läget i en miljö med litet eller inget naturligt eko. TV Logic Lämplig för TV-program som produceras i en TV-studio. Detta läge förbättrar surround-effekterna till hela ljudet för att röster ska höras tydligare och för att skapa en realistisk akustisk bild. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 5.1-kanals Unplugged Lämpligt för akustiska instrument, röster och jazz. Detta läge betonar den främre stereobilden och ger intryck av att man befinner sig precis framför scenen. Ingångskälla: Monaural, Stereo, 5.1-kanals, 7.1-kanals Högtalarkonfiguration: 5.1-kanals

41 Använda ljudåtergivningssätten Kontrollera ingångskällan Du kan kontrollera ingångssignalernas ljudformat. Tryck på DISPLAY på fjärrkontrollen flera gånger samtidigt som ljud från spelaren går in för att ändra information på huvudenhetens skärm. Om Dolby D 5.1 visas i Signalformat, går signalerna Dolby Digital 5.1 ch in.

42 Avancerade inställningar Inställningsprocedur Med den här enheten kan du anpassa avancerade inställningar, som att tilldela ingångar och ingångsväljare, eller ställa in olika högtalarinställningar. För att konfigurera avancerade inställningar, välj Setup i hemmenyn. Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Tryck på HOME för att återgå till huvudmenyn. Tillvägagångssätt 1. Tryck på RCV på fjärrkontrollen. Tryck alltid på RCV först för att ändra fjärrkontrollen till RECEIVER-läge (läget för användning av denna enhet) eftersom dess läge kan ändras för styrning av andra komponenter. 2. Tryck på HOME. Hemmenyn visas på TV-skärmen. Hemmenyn visas även när HOME trycks in på enheten.

43 3. Välj Setup med markörknapparna och tryck på ENTER. 4. Välj meny med markörknapparna / och tryck sedan på ENTER. 5. Tryck på / / / för att välja önskat alternativ för att anpassa inställningarna. När ENTER visas på inställningsalternativet, tryck på ENTER. För att spara ändringarna och avsluta inställningen: Tryck på HOME för att avsluta.

44 Avancerade inställningar 1. HDMI Input (Bildutmatning) Det är möjligt att ändra tilldelningen för ingångsväljarknapparna och HDMI IN-uttagen. BD/DVD Standardvärde: HDMI 1 CBL/SAT HDMI 1 till HDMI 6 : Önskat HDMI IN-uttag kan tilldelas till BD/DVDknappen. Om du inte tilldelar ett uttag, välj Om du vill välja ett HDMI IN-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till först. Standardvärde: HDMI 2 HDMI 1 till HDMI 6 : Önskat HDMI IN-uttag kan tilldelas till CBL/SATknappen. Om du inte tilldelar ett uttag, välj Om du vill välja ett HDMI IN-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till först. STB/DVR Standardvärde: HDMI 3 GAME HDMI 1 till HDMI 6 : Önskat HDMI IN-uttag kan tilldelas till STB/DVRknappen. Om du inte tilldelar ett uttag, välj Om du vill välja ett HDMI IN-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till först. Standardvärde: HDMI 4 HDMI 1 till HDMI 6 : Önskat HDMI IN-uttag kan tilldelas till GAMEknappen. Om du inte tilldelar ett uttag, välj Om du vill välja ett HDMI IN-uttag som redan har tilldelats en annan ingångsväljare, ändra

45 dess inställning till först. PC AUX Standardvärde: HDMI 5 HDMI 1 till HDMI 6 : Önskat HDMI IN-uttag kan tilldelas till PCknappen. Om du inte tilldelar ett uttag, välj Om du vill välja ett HDMI IN-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till först. Standardvärde: TV/CD HDMI 1 till HDMI 6 : Önskat HDMI IN-uttag kan tilldelas till AUXknappen. Om du inte tilldelar ett uttag, välj Om du vill välja ett HDMI IN-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till först. Standardvärde: HDMI 1 till HDMI 6 : Önskat HDMI IN-uttag kan tilldelas till TV/CDknappen. Om du inte tilldelar ett uttag, välj Om du vill välja ett HDMI IN-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till först.

46 Avancerade inställningar 2. Component (Component Video Input) CBL/SAT-knappen tilldelas till COMPONENT VIDEO IN-uttaget som fabriksinställning. Denna tilldelning kan ändras vid behov. Om du inte tilldelar ett uttag, välj BD/DVD Standardvärde: CBL/SAT COMPONENT : COMPONENT VIDEO IN-uttaget tilldelas till BD/DVDknappen. Standardvärde: COMPONENT COMPONENT : COMPONENT VIDEO IN-uttaget tilldelas till CBL/SAT-knappen. STB/DVR Standardvärde: GAME COMPONENT : COMPONENT VIDEO IN-uttaget tilldelas till STB/DVR-knappen. PC Standardvärde: COMPONENT : COMPONENT VIDEO IN-uttaget tilldelas till GAMEknappen. Standardvärde: -----

47 COMPONENT : COMPONENT VIDEO IN-uttaget tilldelas till PCknappen. AUX Standardvärde: TV/CD COMPONENT : COMPONENT VIDEO IN-uttaget tilldelas till AUXknappen. Standardvärde: COMPONENT : COMPONENT VIDEO IN-uttaget tilldelas till TV/CDknappen.

48 Avancerade inställningar 3. Composite (Composite Video Input) Det är möjligt att ändra tilldelningen för ingångsväljarknapparna och COMPOSITE VIDEO IN V1 till 3-uttagen. BD/DVD Standardvärde: CBL/SAT VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN-uttag kan tilldelas till BD/DVD-knappen. Om du inte tilldelar ett uttag, välj Standardvärde: VIDEO 1 VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN-uttag kan tilldelas till CBL/SAT-knappen. Om du inte tilldelar ett uttag, välj STB/DVR Standardvärde: VIDEO 2 GAME VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN-uttag kan tilldelas till STB/DVR-knappen. Om du inte tilldelar ett uttag, välj PC Standardvärde: VIDEO 3 VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN-uttag kan tilldelas till GAME-knappen. Om du inte tilldelar ett uttag, välj Standardvärde: VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN-uttag kan

49 tilldelas till PC-knappen. Om du inte tilldelar ett uttag, välj AUX Standardvärde: FRONT TV/CD Du kan inte ändra den här inställningen. Om du inte tilldelar ett uttag, välj Standardvärde: VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN-uttag kan tilldelas till TV/CD-knappen. Om du inte tilldelar ett uttag, välj

50 Avancerade inställningar 4. Digital Audio (Digital Audio Input) Det är möjligt att ändra tilldelningen för ingångsväljarknapparna och DIGITAL IN COAXIAL 1 till 2/OPTICAL-uttagen. BD/DVD Standardvärde: COAXIAL 1 CBL/SAT COAXIAL 1, COAXIAL 2, OPTICAL : Önskat DIGITAL IN-uttag kan tilldelas till BD/DVD-knappen. Om du inte tilldelar ett uttag, välj Standardvärde: COAXIAL 2 COAXIAL 1, COAXIAL 2, OPTICAL : Önskat DIGITAL IN-uttag kan tilldelas till CBL/SAT-knappen. Om du inte tilldelar ett uttag, välj STB/DVR Standardvärde: GAME COAXIAL 1, COAXIAL 2, OPTICAL : Önskat DIGITAL IN-uttag kan tilldelas till STB/DVR-knappen. Om du inte tilldelar ett uttag, välj PC Standardvärde: COAXIAL 1, COAXIAL 2, OPTICAL : Önskat DIGITAL IN-uttag kan tilldelas till GAME-knappen. Om du inte tilldelar ett uttag, välj Standardvärde: COAXIAL 1, COAXIAL 2, OPTICAL : Önskat DIGITAL IN-uttag kan

51 tilldelas till PC-knappen. Om du inte tilldelar ett uttag, välj AUX Standardvärde: TV/CD COAXIAL 1, COAXIAL 2, OPTICAL : Önskat DIGITAL IN-uttag kan tilldelas till AUX-knappen. Om du inte tilldelar ett uttag, välj Standardvärde: OPTICAL COAXIAL 1, COAXIAL 2, OPTICAL : Önskat DIGITAL IN-uttag kan tilldelas till TV/CD-knappen. Om du inte tilldelar ett uttag, välj Samplingshastigheter för PCM-signaler (stereo, mono) från en digital ingång (optisk och koaxial) är 32/44,1/48/88,2/96 khz/16, 20, 24 bitar.

52 Avancerade inställningar 5. Sp Config (Inställning av högtalare) Låter dig ändra högtalarinställningar såsom förekomsten av subwoofer, delningsfrekvens och så vidare. Inställningarna konfigureras automatiskt om du använder den automatiska högtalarinställningen. Subwoofer Standardvärde: Yes Front Ställ in om en subwoofer är ansluten eller ej. Yes : När en subwoofer är ansluten No : När ingen subwoofer är ansluten Standardvärde: Small Center Låter dig ange storleken på de främre högtalarna. Ange storleken i enlighet med en kondiameter. Small : När kondiametern är mindre än 16 cm. Large : När kondiametern är större än 16 cm. Inställningen är låst på Large om Subwoofer ställs in på No. Standardvärde: Small Surround Låter dig ange storleken på mitthögtalare och surroundhögtalare. Ange storlek i enlighet med den minsta kondiametern i systemet. Small : När kondiametern är mindre än 16 cm. Large : När kondiametern är större än 16 cm. None : När motsvarande högtalare inte används. Inställningen kan inte väljas Large om Front är inställt på Small. Standardvärde: Small

53 Låter dig ange storleken på mitthögtalare och surroundhögtalare. Ange storlek i enlighet med den minsta kondiametern i systemet. Small : När kondiametern är mindre än 16 cm. Large : När kondiametern är större än 16 cm. None : När motsvarande högtalare inte används. Inställningen kan inte väljas Large om Front är inställt på Small. Crossover Standardvärde: 100 Hz Låter dig ställa in den lägsta frekvensen för varje högtalare och göra subwooferns utfrekvens lägre än det inställda värdet. Ange storlek i enlighet med den minsta kondiametern i systemet. 40 Hz, 50 Hz, 60 Hz : För kondiameter större än 20 cm 70 Hz, 80 Hz, 90 Hz : För kondiameter på 16 till 20 cm 100 Hz : För kondiameter på 13 till 16 cm 120 Hz : För kondiameter på 9 till 13 cm 150 Hz, 200 Hz : För kondiameter mindre än 9 cm Double Bass Standardvärde: Off Denna funktion förstärker basen genom att mata basljud från de främre vänstra och högra högtalarna och mitthögtalaren till subwoofern. On : För att öka basen Off : För att inte öka basen Inställningen är låst på Off om Subwoofer är inställt på No och Front är inställt på Small. I följande fall kan inställningarna för SP Config inte ändras: Hörlurar är anslutna. Audio TV Out är inställt på On. HDMI CEC (RIHD) ställs till On och du lyssnar via dina TVhögtalare.

54 Avancerade inställningar 6. Sp Distance (Högtalarnas avstånd) Låter dig ställa in avståndet från varje högtalare till lyssningspositionen. Inställningarna konfigureras automatiskt om du använder den automatiska högtalarinställningen. Unit Standardvärde: feet/meters Ange enheten för avstånd för konfigurering av inställningarna. Feet : För inställning i fot (0,1 fot till 30,0 fot, i steg om 1,0 fot) meters : För inställning i meter (0,03 m till 9,00 meter, i steg om 0,03 meter) Front Left Standardvärde: 12.0 ft/3.60 m Center Ange avståndet mellan varje högtalare och lyssningspositionen. Standardvärde: 12.0 ft/3.60 m Ange avståndet mellan varje högtalare och lyssningspositionen. Front Right Standardvärde: 12.0 ft/3.60 m Ange avståndet mellan varje högtalare och lyssningspositionen. Surround Right Standardvärde: 7.0 ft/2.10 m Ange avståndet mellan varje högtalare och lyssningspositionen.

55 Surround Left Standardvärde: 7.0 ft/2.10 m Ange avståndet mellan varje högtalare och lyssningspositionen. Subwoofer Standardvärde: 12.0 ft/3.60 m Ange avståndet mellan varje högtalare och lyssningspositionen. I följande fall kan inställningarna för Sp Distance inte ändras: Hörlurar är anslutna. Audio TV Out är inställt på On. Högtalare för vilka Sp Config är inställt på No eller None. HDMI CEC (RIHD) ställs till On och du lyssnar via dina TVhögtalare. Standardvärdena varierar beroende på region.

56 Avancerade inställningar 7. Level Cal (Nivåkalibrering) Låter dig justera nivån för varje högtalare med det inbyggda testljudet. Inställningarna konfigureras automatiskt om du använder den automatiska högtalarinställningen. Front Left Standardvärde: 0 db Center Välj ett värde mellan -12 db och +12 db. Välj önskad volymnivå enligt testljudet som matas ut när du ändrar värdet. Standardvärde: 0 db Välj ett värde mellan -12 db och +12 db. Välj önskad volymnivå enligt testljudet som matas ut när du ändrar värdet. Front Right Standardvärde: 0 db Välj ett värde mellan -12 db och +12 db. Välj önskad volymnivå enligt testljudet som matas ut när du ändrar värdet. Surround Right Standardvärde: 0 db Välj ett värde mellan -12 db och +12 db. Välj önskad volymnivå enligt testljudet som matas ut när du ändrar värdet. Surround Left Standardvärde: 0 db

57 Välj ett värde mellan -12 db och +12 db. Välj önskad volymnivå enligt testljudet som matas ut när du ändrar värdet. Subwoofer Standardvärde: 0 db Välj ett värde mellan -15 db och +12 db. Välj önskad volymnivå enligt testljudet som matas ut när du ändrar värdet. I följande fall kan inställningarna för Level Cal inte ändras: Hörlurar är anslutna. Audio TV Out är inställt på On. Högtalare för vilka Sp Config är inställt på No eller None. Mute (ljuddämpning) är inställt. HDMI CEC (RIHD) ställs till On och du lyssnar via dina TVhögtalare.

58 Avancerade inställningar 8. Audio Adjust (Ljudjustering) Låter dig anpassa olika inställningar för ljud, t.ex. inställningar för uppspelning av multiplexljud eller flerspråkiga TV-sändningar och ljudfältsinställningar för ljudåtergivningssätten. Input Ch (Mux) (multiplex-ingångskanal) Standardvärde: Main Ställ in de ljudkanaler eller språk som ska matas ut när du lyssnar på multiplexljud eller flerspråkiga TV-sändningar osv. Main : När du spelar upp primära ljudkanaler. Sub : När du spelar upp sekundära ljudkanaler. Main/Sub : När du spelar upp både primära och sekundära ljudkanaler. Input Ch (Mono) (mono-ingångskanal) Standardvärde: Left + Right Låter dig ställa in den kanal som ska användas för att spela upp 2- kanals digitalkällor, såsom Dolby Digital eller 2-kanals analoga/pcmkällor med ljudåtergivningssättet Mono. Left : När du endast spelar upp vänster kanals källa. Right : När du endast spelar upp höger kanals källa. Left + Right : När du endast spelar upp både vänster och höger kanals källa. Panorama (PLII Panorama) Standardvärde: Off Konfigurera ljudfältsinställningarna för uppspelning av 2-kanals digitalkällor, såsom Dolby Digital eller 2-kanals analoga/pcm-källor med ljudåtergivningssättet Dolby Prologic II Music. Låter dig anpassa bredden på ljudfältet hos den främre stereobilden. On : För att utöka bredden hos den främre stereobilden Off : Standardvärde

59 Dimension (PLII Dimension) Standardvärde: 0 Konfigurera ljudfältsinställningarna för uppspelning av 2-kanals digitalkällor, såsom Dolby Digital eller 2-kanals analoga/pcm-källor med ljudåtergivningssättet Dolby Prologic II Music. Låter dig anpassa ljudfältets position framåt eller bakåt. -3 till 3 : Med 0 i mitten, ju mindre inställningsvärdet är, desto mer flyttas ljudfältet framåt och ju större inställningsvärdet är, desto mer flyttas ljudfältet bakåt. Center Width (PLII Center Width) Standardvärde: 3 Konfigurera inställningarna för uppspelning av 2-kanals digitalkällor, såsom Dolby Digital eller 2-kanals analoga/pcm-källor med ljudåtergivningssättet Dolby Prologic II Music. Låter dig anpassa bredden på ljudet från mitthögtalaren. 0 till 7 : Ju mindre inställningsvärdet är desto mer centreras ljudet och ju större inställningsvärdet är, desto mer distribueras ljudet till de främre högra och vänstra högtalarna. Center Image (Neo:6 Center Image) Standardvärde: 2 Låter dig anpassa bredden på det främre ljudfältet när du spelar med ljudåtergivningssättet DTS Neo:6 Music. 0 till 5 : Ju mindre inställningsvärdet är desto mer centreras det främre ljudfältet och ju större inställningsvärdet är, desto mer distribueras ljudfältet till de främre högra och vänstra högtalarna. Listening Angle Standardvärde: Wide Ange vinkel för de främre vänstra och högra högtalarna i förhållande till lyssningspositionen när du spelar med ljudåtergivningssättet Theater- Dimensional. Narrow : Mindre än 30 Wide : Större än 30

60 Värden som rekommenderas för Listening Angle är 20 när Narrow är valt och 40 när Wide är valt.

61 Avancerade inställningar 9. Source Setup (Källinställningar) Inställningen kan ställas in separat för varje ingångsväljarknapp. Välj den ingångsväljare som ska konfigureras. AccuEQ Standardvärde: Off Name Låter dig aktivera eller avaktivera ljudfältskorrigering som ställs in med automatisk högtalarinställning. On : Aktivera denna funktion Off : Inaktivera denna funktion I följande fall kan inställningarna inte ändras: Automatisk högtalarinställning görs inte. Hörlurar är anslutna. Standardvärde: - Låter dig byta namn på den för närvarande valda ingångväljaren för enkel identifiering. Samma namn kan inte ställas in för flera ingångsväljare. Dessutom kan namn inte konfigureras för ingångsväljarna AM, FM, NET, USB och BLUETOOTH. Audio Selector Standardvärde: - Låter dig välja prioriterad ingångskälla. ARC : När prioritet ges till insignal från ARC-kompatibel TV. Denna inställning kan väljas när Audio Return Channel är inställd på Auto och när TV/CD är vald. HDMI : När prioritet ges till insignal från HDMI-uttag. Detta objekt kan endast väljas då den ingångsväljare som ska ställas in är tilldelad HDMI IN-kontakten i inställningen för HDMI Input.

62 COAXIAL (koaxial ingång): När prioritet ges till insignal från DIGITAL IN COAXIAL-uttag. Detta objekt kan endast väljas då den ingångsväljare som ska ställas in är tilldelad COAXIAL-kontakten i inställningen för Digital Audio Input(digital ljudinmatning). OPTICAL (optisk ingång): När prioritet ges till insignal från DIGITAL IN OPTICAL-uttag. Detta objekt kan endast väljas då den ingångsväljare som ska ställas in är tilldelad OPTICAL-kontakten i inställningen för "Digital Audio Input (digital ljudinmatning). Analog : För att alltid sända ut analogt ljud oberoende av insignalen. Fixed Mode Standardvärde: Off Ange en insignal när HDMI, COAXIAL eller OPTICAL har valts för Audio Selector. Ställ in detta alternativ om brus förekommer eller om början av en låt som kommer efter ett avbrott kapas vid spelning av PCM- eller DTS-källor. Off : För att spela upp en analog signal när det inte finns någon digital signal. PCM : För att fastställa ingångskällan till PCM. DTS : För att fastställa ingångskällan till DTS (utom för DTS-HD). Om inställningen Audio Selector ändras, ändras Fixed Mode till Off. I följande fall kan inställningarna för "Source Setup" inte ändras: Automatisk högtalarinställning görs inte. Vid val av ingångsväljarna AM, FM, NET, USB, BLUETOOTH.

63 Avancerade inställningar 10. Hardware (Inställning av hårdvara) Volume OSD Standardvärde: On Denna funktion visar volymnivån på TV:n när volymen justeras. On : Volymnivån visas på TV-skärmen. Off : Volymnivån visas inte på TV-skärmen. Remote-ID Standardvärde: 1 Välj ett ID för den fjärrkontroll som ska användas med enheten från 1, 2 och 3, och ställ in den så att den här enhetens fjärrkontroll kan skiljas åt från de som används med andra Onkyo-komponenter när flera komponenter används i samma rum. Om du ändrar ID på enheten, ställ in fjärrkontrollens ID till samma värde enligt proceduren nedan. 1. Medan du håller in RCV, håll in Q SETUP i ungefär 3 sekunder tills fjärrkontrollslampan lyser. 2. Tryck på 1, 2 eller 3 med sifferknapparna. Fjärrkontrollslampan blinkar två gånger. AM/FM Freq Step Standardvärde: 9 khz Välj frekvenssteg i enlighet med ditt område. Välj från 10 khz/200 khz eller 9 khz/50 khz. När inställningen AM/FM Frequency Step (AM Frequency Step) ändras raderas alla förinställningar för radio. Auto Standby Standardvärde: On/Off

64 Denna funktion ställer enheten i standbyläge automatiskt efter 20 minuters inaktivitet utan video och/eller audioinmatning. On : För att automatiskt ställa enheten i standbyläge. ( ASP blinkar på displayen.) Off : För att inte automatiskt ställa enheten i standbyläge. Auto Standby visas på displayen och menyskärmen 30 sekunder innan autostandby aktiveras. Auto Standby fungerar inte när zon 2 är aktiverat. Standardvärdena varierar beroende på region. HDMI Through Update Notice Standardvärde: Off Aktiverar/inaktiverar Auto Standby -inställningen när under HDMI Through inställningen är på. On : Aktivera denna funktion Off : Inaktivera denna funktion Denna iställning är alltid på när Auto Standby är inställt på Off. Standardvärde: Enable Version Den här funktionen meddelar att det finns en uppdatering av programvara att hämta via nätverket. Enable : Meddela uppdateringar Disable : Meddela inte om uppdateringar Standardvärde: - Den aktuella firmwareversionen visas. Update via NET Standardvärde: - Tryck på ENTER för att välja om du vill uppdatera firmware via nätverket. Du kommer inte att kunna välja Update via NET om du inte har tillgång till internet eller om det inte finns någon uppdatering. Update via USB

65 Standardvärde: - Tryck på ENTER för att välja om du vill uppdatera firmware via USB. Du kommer inte att kunna välja Update via USB om ingen USBenhet är ansluten eller det inte finns något att uppdatera på USBenheten.

66 Avancerade inställningar 11. HDMI Setup (HDMI-inställning) HDMI CEC (RIHD) Standardvärde: Off Genom att välja inställningen On aktiveras länkfunktionen för ingångsval och andra länkfunktioner med en HDMI-ansluten CECkompatibel enhet. On : När denna funktion används Off : När denna funktion inte används. Beroende på TV-apparaten kan du behöva konfigurera en länk på TV:n. När den här inställningen är på On visas namnet på de CECkompatibla enheterna och RIHD On på displayen när skärmmenyn stängs. När den här inställningen är inställd på On kan strömförbrukningen i standbyläget öka. (Beroende på TV:ns status går enheten in i normalt standbyläge.) När den här inställningen är inställd på On och du lyssnar på audio via TV:ns högtalare matas ljud ut från högtalarna som är anslutna till enheten när du använder MASTER VOLUME-kontrollen på enheten. Om du vill mata ut ljud från antingen enheten eller TV:n, ändra enhetens eller TV:ns inställningar, eller minska volymen på enheten. Om fel inträffar när den här inställningen är inställd på On ska du ändra den till Off. Välj inställningen Off när du ansluter en komponent som inte är CEC-kompatibel, eller om du är osäker på om den är kompatibel. När du ändrar denna inställning, slå av och sedan på strömmen till alla anslutna komponenter. HDMI Through Standardvärde: Off Låter videosignaler från en AV-komponent ansluten via HDMI matas ut till en TV, oberoende av huruvida AV-mottagaren är i standby. Denna inställning är endast giltig för INPUT SELECTOR-knappar som tilldelats till HDMI IN-uttag. Du kan inte ställa in denna inställning för INPUT

67 SELECTOR-knappar som inte tilldelats till något HDMI IN-uttag. Off : För att inaktivera denna funktion. Insignalen från ett HDMI INuttag kan inte matas ut till TV:n. BD/DVD, CBL/SAT, STB/DVR, GAME, PC, AUX, TV/CD : Insignal från komponenter som är anslutna till HDMI IN-uttag tilldelade till varje ingångsväljare matas ut till TV:n. Last : Insignal från de komponenter som har anslutits till ingångsväljare som valdes precis innan enheten går in i standbyläge. AUTO : Insignal från alla komponenter som är anslutna till HDMI INuttag visas på TV: n. Auto (Eco) : Insignal från alla komponenter som är anslutna till HDMI IN-uttag visas på TV: n. Om denna inställning väljs när en CECkompatibel tv används minskar energiförbrukningen i standby-läge. Du kan inte välja denna inställning när HDMI CEC (RIHD) är inställd på Off. När HDMI Through är inställt ökar energiförbrukningen även när enheten är i standby-läge. Men ökningen av energiförbrukningen hålls så låg som möjligt genom att HYBRID STANDBY-läget aktiveras automatiskt, där endast de nödvändiga kretsarna är aktiverade. När du ändrar denna inställning, slå av och sedan på strömmen till alla anslutna komponenter. Audio TV Out Standardvärde: Off Denna funktion sänder ut ljudet genom högtalarna på TV:n som är ansluten till HDMI när denna enhet är påslagen. On : När denna funktion används Off : När denna funktion inte används. När denna funktion ställs in på On, ställ in HDMI CEC (RIHD) på Off. Denna funktion är låst på Auto när HDMI CEC (RIHD) ställs in på On. Lyssningsläget kan inte ändras medan Audio TV Out är inställt på On och ljudet sänds ut genom högtalarna på TV:n. Beroende på din TV eller insignalen från komponenten kanske ljudet inte sänds ut genom högtalarna på TV:n även om Audio TV Out är inställt på On. I detta fall sänds ljudet ut från enhetens högtalare. Om MASTER VOLUME-kontrollen på enheten används när Audio TV Out eller HDMI CEC (RIHD) är inställt på On och du lyssnar på ljudet genom högtalarna på TV:n så sänds ljudet ut från enheten. Om du inte vill sända ut ljudet från enheten, ändra inställningen på enheten eller TV:n, eller sänk volymen på enheten.

68 Audio Return Ch Standardvärde: - LipSync Om en ARC-kompatibel TV ansluts med en HDMI-kabel kan ljudet från TV:n sändas ut från högtalarna som är anslutna till enheten. För att använda denna funktion, ställ in HDMI CEC (RIHD) på On i förväg. Auto : När denna funktion används. Off : När denna funktion inte används. Standardvärde: On Denna funktion korrigerar automatiskt all desynkronisering mellan video- och ljudsignalerna baserat på data från den HDMI LipSynckompatibla TV:n. On : När denna funktion används. Off : När denna funktion inte används. InstaPrevue Standardvärde: - Denna funktion är relaterad till de miniatyrbilder för förhandsgranskning för videon som kommer in via HDMI, vilka visas med InstaPrevue i Home-menyn. Beroende på videokällan kanske de miniatyrbilder för förhandsgranskning som konfigurerats i lnstaprevue inte visas korrekt. Sub Window Standardvärde: Multi Låter dig ställa in hur miniatyrbilder för förhandsgranskning ska visas. Multi : Visar alla miniatyrbilder för HDMI IN 1, 2, 3, 4 och 5 samtidigt. Single : Visar miniatyrbilder för HDMI IN 1, 2, 3, 4 och 5 individuellt. Position Standardvärde: Bottom/LowerR Låter dig ställa in visningspositionen för miniatyrbilder för förhandsgranskning. När Sub Window ställs in på Multi : Välj mellan Top, Bottom,

69 Left och Right. När Sub Window ställs in på Single : Välj mellan UpperL, UpperR, LowerL och LowerR.

70 Avancerade inställningar 12. Network Setup (Konfigurera nätverk) Ställa in nätverket. Om LAN är konfigurerat med ett DHCP, ställ in DHCP på Enable för att konfigurera inställningen automatiskt. ( Enable är inställt som förval.) Om du vill tilldela varje komponent fasta IP-adresser måste du ställa in DHCP på Disable och tilldela denna enhet en adress i IP Address, samt ange information om ditt LAN, så som Subnet Mask och Gateway. Network Standby Standardvärde: Off Wi-Fi Med denna funktion kan du slå på strömmen till AV-receivern via nätverket med en applikation som t.ex. Onkyo Remote. On : När denna funktion används Off : När denna funktion inte används. När Network Standby används ökar energiförbrukningen även när AV-receivern är i standby-läge. Men ökningen av energiförbrukningen hålls så låg som möjligt genom att HYBRID STANDBY-läget aktiveras automatiskt, där endast de nödvändiga kretsarna är aktiverade. Standardvärde: Off Möjliggör anslutning av enheten till internet via en trådlös nätverksrouter. On : Wireless LAN connection OFF : Trådbunden nätverksanslutning Wi-Fi Setup Standardvärde: - Låter dig konfigurera inställningar för trådlöst nätverk genom att trycka på ENTER när Start visas. För detaljer, se Göra wifi-inställning. Wi-Fi Status

71 MAC Address Standardvärde: - Visar information om den anslutna accesspunkten enligt följande. SSID : SSID för den anslutna accesspunkten. Security : Säkerhetsmetod för den anslutna accesspunkten. Signal : Signalstyrka för den anslutna accesspunkten. SSID : SSID för den anslutna accesspunkten. Standardvärde: - DHCP Detta är AV-receiverns MAC-adress. Detta värde är unikt för komponenten och kan inte ändras. Standardvärde: Enable Enable : Automatisk konfigurering med DHCP Disable : Manuell konfigurering utan DHCP Om du väljer Disable måste du ställa in IP Address, Subnet Mask, Gateway och DNS Server manuellt. IP Address Standardvärde: - Visar/ställer in IP-adressen. Subnet Mask Standardvärde: - Visar/ställer in subnet mask. Gateway Standardvärde: - Visar/ställer in gateway. DNS Server Standardvärde: - Visar/ställer in den primära DNS-servern.

72 Proxy URL Standardvärde: - Visar/ställer in proxyserverns URL. Proxy Port Standardvärde: - Visar/ställer in proxyserverns portnummer när du anger Proxy URL. Network Check Standardvärde: - Kontrollerar statusen hos nätverksanslutningen. Tryck på ENTER när Start visas. Vänta en stund om 12. Network Setup inte visas på skärmen. Det visas när nätverket startas.

73 Avancerade inställningar 13. Bluetooth (Bluetooth Setup) Bluetooth Standardvärde: On Aktiverar/inaktiverar enheten för att parkopplas med Bluetoothkompatibla enheter. On : Aktiverar Bluetooth-funktionen och gör det möjligt att parkoppla enheten med Bluetooth-kompatibla enheter. Ställ in denna funktion på On när du konfigurerar Bluetooth-inställningar. Off : När Bluetooth-funktionen inte används. Direct Change Standardvärde: On Ändrar automatiskt ingångsväljaren till BLUETOOTH när en Bluetooth-kompatibel enhet är ansluten. On : För att aktivera denna funktion. Off : För att inaktivera denna funktion. När ingångsväljaren inte väljs automatiskt, ställ in denna funktion på Off och ändra ingångsväljaren manuellt. Auto Reconnect Standardvärde: On Wakeup Återansluter automatiskt till den senaste Bluetooth-kompatibla enhet som var ansluten när du ändrar ingångsväljaren till BLUETOOTH. On : För att aktivera denna funktion. Off : För att inaktivera denna funktion. Denna funktion kanske inte fungerar beroende på din Bluetoothkompatibla enhet. Standardvärde: Off

74 Väcker automatiskt upp enheten när den är i standby-läge genom att ansluta en Bluetooth-kompatibel enhet. On : För att aktivera denna funktion. Off : För att inaktivera denna funktion. När denna funktion ställs in på On ökar energiförbrukningen även när AV-receivern är i standby-läge. Men ökningen av energiförbrukningen hålls så låg som möjligt genom att HYBRID STANDBY-läget aktiveras automatiskt, där endast de nödvändiga kretsarna är aktiverade. När Direct Change ställs in på Off låses Wakeup till Off. Pairing Info Standardvärde: - Device Denna funktion initialiserar informationen för en tidigare parkopplingsinformation som lagrats i enheten. Tryck på ENTER när Clear visas för att initialisera parkopplingsinformationen som är lagrad i enheten. Denna funktion initialiserar inte parkopplingsinformationen på den Bluetooth-kompatibla enheten. När enheten parkopplas med enheten igen, se till att radera parkopplingsinformationen i den Bluetooth-kompatibla enheten i förväg. För information om att radera parkopplingsinformationen, se den Bluetooth-kompatibla enhetens instruktionshandbok. Standardvärde: - Status Visar namnet på den Bluetooth-kompatibla enheten som är ansluten till enheten. Namnet visas inte när Status är Ready och Pairing. Standardvärde: - Visar statusen för den Bluetooth-kompatibla enheten som är ansluten till enheten. Ready : Inte parkopplad Pairing : Parkopplad Connected : Ansluten korrekt

75 Styra andra komponenter med fjärrkontrollen Funktionerna hos fjärrkontrollens knappar Knappen REMOTE MODE på fjärrkontrollen kan styra dina andra AVkomponenter, inklusive utrustning från andra tillverkare, genom att programmera den specificerade fjärrkontrollskoden. Programmera önskad REMOTE MODE-knapp med fjärrkontrollskoden och tryck sedan på den programmerade knappen. Fjärrkontrollens läge ändras för att styra motsvarande komponent. * Knapparna RCV och ZONE2 kan inte programmeras.

76 Styra andra komponenter med fjärrkontrollen Programmera fjärrkontrollskoder För information om konfiguration och användning av Onkyo-komponenter med RI-kontakt, se Ansluta och använda Onkyo RI-komponenter. Dessutom är följande REMOTE MODE-knappar förprogrammerade med fjärrkontrollskoder. BD/DVD: Onkyo Blu-ray Disc/DVD-spelare TV/CD: Onkyo CD-spelare STB/DVR: Apple TV Registrering 1. Se fjärrkontrollskodlistan för motsvarande fjärrkontrollskod. Koderna i fjärrkontrollskodlistan är de som var kända på publiceringsdatumet, och de kan ha ändrats. Endast TV-fjärrkontrollskoder kan anges för TV. Programmera en fjärrkontrollskod i enlighet med ingången, eftersom varje knapp också fungerar som ingångsväljare. (Till exempel, när CDspelaren är ansluten till TV/CD-kontakten, programmera fjärrkontrollskoden för CD-spelaren till TV/CD) 2. Tryck på DISPLAY i minst 3 sekunder medan du håller in REMOTE MODE-knappen som du vill programmera fjärrkontrollskoden till. Fjärrkontrollslampan tänds.

77 3. Ange den 5-siffriga fjärrkontrollskoden inom 30 sekunder med sifferknapparna. Programmeringen är slutförd när fjärrkontrollslampan blinkar två gånger. Fjärrkontrollslampan blinkar en gång om programmeringen har misslyckats. Försök igen. Programmera om de färgade knapparna Tilldelningen av de färgade knapparna på AV-receiverns fjärrkontroll kan programmeras om för att passa de på fjärrkontrollen för den komponent vars fjärrkontrollskod du programmerade till REMOTE MODE. Men du kan inte programmera om de färgade knapparna om Zone 2 har valts. 1. Håll in REMOTE MODE-knappen som ska programmeras och A (röd) samtidigt tills fjärrkontrollslampan lyser (ungefär 3 sekunder). Omprogrammering är endast möjlig för koder som ingår i kategorierna på fjärrkontrollskodlistan, såsom DVD-spelare och TV. 2. Inom 30 sekunder, tryck på de färgade knapparna från vänster till höger, i den ordning som du vill programmera om. Till exempel, om de färgade knapparna på fjärrkontrollen till den andra komponenten är gul, grön, blå och röd och från vänster till höger, tryck på knapparna på AV-receiverns fjärrkontroll i denna ordning. Programmeringen är slutförd när fjärrkontrollslampan blinkar två gånger. Fjärrkontrollslampan blinkar en gång långsamt om omprogrammeringen misslyckas. Försök programmera igen. Om någon annan knapp än en färgad knapp trycks in avbryts omprogrammeringen.

78 Återställa REMOTE MODE-knapparna Du kan återställa en REMOTE MODE-knapp till dess standardfjärrkontrollskod. Notera att endast en REMOTE MODE-knapp kan återställas med denna procedur. 1. Tryck på HOME i minst 3 sekunder medan du håller in REMOTE MODEknappen som du vill programmera fjärrkontrollskoden till. Fjärrkontrollslampan tänds. 2. Inom 30 sekunder, tryck på REMOTE MODE-knappen igen. Återställningen är slutförd när fjärrkontrollslampan blinkar två gånger. För att återställa fjärrkontrollen till fabriksinställningarna: Medan du håller in RCV, håll in HOME i ungefär 3 sekunder tills fjärrkontrollslampan lyser. Tryck på RCV igen inom 30 sekunder. Återställningen är slutförd om fjärrkontrollslampan blinkar två gånger.

79 Styra andra komponenter med fjärrkontrollen Använda TV:n Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Notera att vissa knappar kanske inte fungerar, eller fjärrkontrollen kanske inte fungerar alls med vissa komponenter. 1 REMOTE MODE 2, INPUT, VOL / 3 MUTING 4 CH +/ 5 GUIDE 6 / / /, ENTER 7 SETUP 8 PREV CH 9 RETURN F AUDIO (*)

80 G,,,,,, (*) H A (Röd) (*), B (Grön) (*), C (Gul) (*), D (Blå) (*) I Nummer 1~9, 0, +10 J CLR, DISPLAY * Ej CEC-kompatibel.

81 Styra andra komponenter med fjärrkontrollen Använda Blu-ray Disc-spelare/DVD-spelare/DVDinspelare Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Notera att vissa knappar kanske inte fungerar, eller fjärrkontrollen kanske inte fungerar alls med vissa komponenter. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 CH +/, DISC +/ 5 TOP MENU 6 / / /, ENTER 7 SETUP 8 MENU 9 RETURN F AUDIO (*)

82 G,,,,,, (*) H A (Röd) (*), B (Grön), C (Gul) (*), D (Blå) (*) I Nummer 1~9, 0, +10 (*) J CLR, DISPLAY * Ej CEC-kompatibel. ( A (Röd) (*), B (Grön), C (Gul) (*), D (Blå) (*) är endast avsett för DVD-spelare/DVD-inspelare )

83 Styra andra komponenter med fjärrkontrollen Använda VCR/PVR Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Notera att vissa knappar kanske inte fungerar, eller fjärrkontrollen kanske inte fungerar alls med vissa komponenter. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 CH +/ 5 GUIDE 6 / / /, ENTER 7 SETUP 8 PREV CH 9 RETURN

84 F,,,,,, G Nummer 1~9, 0, +10 H CLR, DISPLAY

85 Styra andra komponenter med fjärrkontrollen Använda satellitmottagare / kabelmottagare Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Notera att vissa knappar kanske inte fungerar, eller fjärrkontrollen kanske inte fungerar alls med vissa komponenter. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 CH +/ 5 GUIDE 6 / / /, ENTER 7 SETUP 8 PREV CH 9 RETURN F AUDIO

86 G,,,,,, H A (Röd), B (Grön), C (Gul), D (Blå) I Nummer 1~9, 0, +10 J CLR, DISPLAY

87 Styra andra komponenter med fjärrkontrollen Använda CD-spelare Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Notera att vissa knappar kanske inte fungerar, eller fjärrkontrollen kanske inte fungerar alls med vissa komponenter. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 DISC +/ 5 / / /, ENTER 6 SETUP

88 7,,,,,, 8 SEARCH, REPEAT, RANDOM, MODE 9 Nummer 1~9, 0, +10 F CLR, DISPLAY

89 Styra andra komponenter med fjärrkontrollen Använda kassettdäck Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Notera att vissa knappar kanske inte fungerar, eller fjärrkontrollen kanske inte fungerar alls med vissa komponenter. 1 REMOTE MODE 2 SOURCE 3 MUTING 4, (spela baklänges),,,,,

90 Styra andra komponenter med fjärrkontrollen För att använda CEC-kompatibla komponenter TV- och BD/DVD-knapparna på fjärrkontrollen är förprogrammerade med fjärrkontrollskoder för sammankopplad användning med vissa CECkompatibla (Consumer Electronics Control) TV-apparater och Blu-rayspelare. Genom att ansluta enheten via HDMI kan du styra dem med AVreceiverns fjärrkontroll. Om du inte kan styra din CEC-kompatibla komponent, programmera en av följande fjärrkontrollskoder för TV- eller BD/DVD-knappen. TV-knapp: 11807/13100/13500 (CEC-kompatibel TV) BD/DVD-knapp: 32910/33101/33501/31612 (CEC-kompatibel BD/DVDspelare)

91 Ansluta och använda Onkyo RI-komponenter Sammanfattning av RI-funktionen Att ansluta en Onkyo-komponent med RI-kontakt såsom den separat sålda RI-dockningsstationen till enheten med en RI-kabel och en analog ljudkabel aktiverar följande RI-funktioner: System On/Auto Power On: När uppspelning startas på en komponent som är ansluten via RI när enheten är i standby-läge slås enheten på automatiskt och väljer den aktuella komponenten som ingångskälla. Direct Change: När uppspelningen startas på en komponent som är ansluten via RI väljer enheten den komponenten som ingångskälla. Remote Controller Operation: Låter dig styra RI-kompatibla ONKYOkomponenter med AV-receiverns fjärrkontroll. Rikta fjärrkontrollen mot fjärrkontrollsensorn på enheten. Denna funktion är endast möjlig när RIfjärrkontrollskoden är programmerad. Vissa komponenter kanske inte stödjer alla RI-funktioner. Dessa funktioner fungerar inte när Zone 2 är påslagen. För information om RI-funktionerna, se även varje komponents instruktionshandbok.

92 Ansluta och använda Onkyo RI-komponenter RI-anslutning och inställningar Anslut en Onkyo-komponent med RI-kontakt till enheten med en RI-kabel och en analog ljudkabel. För mer information, se instruktionshandboken för komponenten med RI-kontakt. RI-kabeln kan anslutas i valfri ordning. Om det finns två RI-kontakter kan du ansluta till vilken som helst, eftersom båda kontakterna fungerar på samma sätt. För att ansluta RI-dockningsstationen eller kassettdäcket via RI måste du: Byta namn på ingångsväljaren För att RI-funktionerna ska fungera måste du byta namn på ingångsväljarna. Tryck på RCV på fjärrkontrollen för att växla läge till RECEIVER, och tryck sedan på HOME. Välj 9. Source Setup i menyn Setup och byt namn på ingångsväljaren genom att ställa in DOCK eller TAPE. Programmera RI-fjärrkontrollskoden Programmera fjärrkontrollskoden till önskad REMOTE MODE-knapp på fjärrkontrollen. Detta låter dig styra komponenten genom att rikta fjärrkontrollen mot enheten i stället för komponenten. 1. Tryck på DISPLAY i minst 3 sekunder medan du håller in REMOTE MODE-knappen som du vill programmera fjärrkontrollskoden till. Fjärrkontrollslampan tänds. Knapparna RCV, ZONE2 och TV kan inte programmeras.

93 2. Ange följande 5-siffriga fjärrkontrollskod inom 30 sekunder med sifferknapparna. RI-dockningsstation: Kassettdäck med RI-kontakt: Programmeringen är slutförd när fjärrkontrollslampan blinkar två gånger. Fjärrkontrollslampan blinkar långsamt när programmeringen av fjärrkontrollskoden misslyckas. Försök programmera igen. Ingångsväljare på RI-dockan: Ändra till HDD eller HDD/DOC. För mer information, se RI-dockningsstationens instruktionshandbok. För att styra Onkyo-komponenter direkt eller Onkyo-komponenter som inte är anslutna via RI, använd följande fjärrkontrollskoder: Onkyo DVD-spelare: Onkyo CD-spelare: RI-dockningsstation: Vissa modeller kanske inte kan styras, delvis eller inte alls.

94 Ansluta och använda Onkyo RI-komponenter Använda ipod/iphone Med RI-dockningsstationen kan du använda AV-receiverns fjärrkontroll för att styra och spela musik på din ipod/iphone. Dessutom kan du visa filmer från din ipod/iphone på din TV, och utföra RI-åtgärder om anslutning finns via RI. Denna funktion är endast möjlig när RI-fjärrkontrollskoden är programmerad. Innan du utför någon åtgärd: Innan du utför någon åtgärd på din ipod/iphone, se till att den är uppdaterad till den senaste versionen via itunes. Vissa knappar kanske inte fungerar för vissa ipod/iphone-modeller och generationer, eller RI-dockningsstationen. För mer information om användningen, se RI-dockningsstationens instruktionshandbok. Växla fjärrkontrollsläge genom att trycka på REMOTE MODE-knappen som programmerats med fjärrkontrollskoden. Styr sedan genom att använda motsvarande knappar. Rikta fjärrkontrollen mot enheten. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 VOL / 5 ALBUM +/ 6 TOP MENU

95 7 / / /, ENTER, PLAYLIST / 8 MENU 9,,,,,, F REPEAT, RANDOM G MODE H DISPLAY Tryck på DISPLAY för att tända bakgrundsbelysningen i några sekunder. Med MODE kan du använda funktionen Resume. Du kan fortsätta uppspelningen från den låt som spelades när du tog bort din ipod/iphone från DS-A2 RI-dockningsstationen.

96 Uppdatera firmware Sammanfattning av firmwareuppdatering Det finns två metoder för att uppdatera firmware: via nätverk och via USB. Använd den som bäst passar din miljö. För den senaste informationen om uppdateringar, besök Onkyos webbplats. Innan du uppdaterar, se till att högtalarinställningsmikrofonen inte är ansluten. Under uppdateringen, undvik att Koppla bort och återansluta någon kabel, USB-lagringsenhet, högtalarinställningsmikrofon eller hörlurar, och utför inga åtgärder på komponenten, såsom att stänga av strömmen Ansluta till enheten från en dator, eller en smartphone med Androidapplikationen Uppdateringen kan ta cirka 10 minuter att slutföra för endera metoden, via nätverk eller via USB. Dessutom sparas de befintliga inställningarna oavsett vilken metod som används. Ansvarsfriskrivning: Programmet och åtföljande online-dokumentation tillhandahålls till dig för användning på egen risk. Onkyo har inget ansvar, och du får ingen gottgörelse för några som helst anspråk angående din användning av programmet eller den medföljande online-dokumentationen, oavsett rättslig princip, och oavsett om det innefattar ersättningsrätt eller kontrakt. Under inga omständigheter ska Onkyo vara ansvariga inför dig eller en tredje part för några särskilda, indirekta, oavsiktliga eller följdskador av något slag, inklusive, men ej begränsat till, ersättning, återbetalning eller skadestånd på grund av förlust av nuvarande eller framtida vinst, förlust av data eller av några andra skäl.

97 Uppdatera firmware Uppdatera firmware via nätverk Innan du börjar: Kontrollera att enheten är påslagen, och att anslutningen till internet är säkrad. Stäng av kontrollkomponenten (dator, etc.) som är ansluten till nätverket. Stoppa uppspelningen av internetradio, USB-lagringsenhet eller innehåll från servern. Om Zone 2 är aktiverad, tryck på OFF på enheten för att stänga av den. Om HDMI CEC (RIHD) är inställt på On, ställ in det på Off (standardvärdet). Efter att ha tryckt på RCV, tryck på HOME på fjärrkontrollen. Välj Setup med piltangenterna och tryck på ENTER. Sedan, efter att ha valt 11. HDMI Setup och tryckt på ENTER, välj HDMI CEC (RIHD) och välj Off. * Beskrivningen kan skilja sig från det som visas på skärmen, men det påverkar inte funktionssättet eller funktionen. Uppdatera 1. Efter att ha tryckt på RCV, tryck på HOME på fjärrkontrollen. Hemmenyn visas på TV-skärmen.

98 2. Välj Setup Hardware - Update via NET i ordning med piltangenterna, och tryck sedan på ENTER. Om 10. Hardware är grått och inte kan väljas, vänta en stund tills det startar. Du kan inte välja Update via NET om det inte finns något att uppdatera. 3. Välj Update och tryck på ENTER för att starta uppdatering. Under uppdateringen kan TV-skärmen bli svart beroende på det uppdaterade programmet. Om detta inträffar, kontrollera förloppet på enhetens display. Tv-skärmen förblir svart tills uppdateringen är slutförd och strömmen slås på igen. Completed! visas när uppdateringen är slutförd. 4. Tryck på ON/STANDBY på enheten för att gå in i standby-läge. Detta är slutet av firmwareuppdateringen och du har nu senaste firmware installerat. Använd inte RECEIVER på fjärrkontrollen. Om ett felmeddelande visas Fall 1: När ett fel inträffar visas *-** Error! på displayen. ( * avser de siffror som visas när felet inträffar) Kontrollera följande: Felkod *-01, *-10: Ethernet-kabel hittades inte. Anslut nätverkskabeln ordentligt. *-02, *-03, *-04, *-05, *-06, *-11, *-13, *-14, *-16, *-17, *-18, *-20, *-21: Internet connection error. Kontrollera följande: Om routern är påslagen Om enheten och routern är ansluten till nätverket Om de är anslutna, koppla bort nätkabeln från enheten och routern, och

99 anslut den igen. Detta kan lösa problemet. Om du fortfarande inte kan ansluta till internet kanske DNS-servern eller proxyservern är ur funktion tillfälligt. Kontrollera tjänstens status hos din internetleverantör. Övrigt: Koppla bort och sätt sedan tillbaka nätkabeln, från början.

100 Uppdatera firmware Uppdatera firmware via USB Innan du börjar: Förbered en USB-lagringsenhet som är 64 MB eller större. Media som är isatt i en USB-kortläsare kan inte användas för denna funktion. USB-lagringsenheter med säkerhetsfunktion stöds inte. USB-hubbar och USB-enheter med hub-funktion stöds inte. Anslut inte dessa enheter till enheten. Radera alla data som lagrats på USB-lagringsenheten. Stäng av kontrollkomponenten (dator, etc.) som är ansluten till nätverket. Stoppa uppspelningen av internetradio, USB-lagringsenhet eller innehåll från servern. Om Zone 2 är aktiverad, tryck på OFF på enheten för att stänga av den. Om HDMI CEC (RIHD) är inställt på On, ställ in det på Off (standardvärdet). Efter att ha tryckt på RCV, tryck på HOME på fjärrkontrollen. Välj Setup med piltangenterna och tryck på ENTER. Sedan, efter att ha valt 11. HDMI Setup och tryckt på ENTER, välj HDMI CEC (RIHD) och välj Off. * Vissa USB-lagringsenheter kan ta lång tid att ladda, kanske inte laddas korrekt, eller kanske inte matas korrekt beroende på enheten eller dess innehåll. * Onkyo ansvarar inte på något sätt för eventuella förluster av eller skadade data, eller lagringsfel som uppstår till följd av att USBlagringsenheten används med AV-receivern. Tack för din förståelse. * Beskrivningen kan skilja sig från det som visas på skärmen, men det påverkar inte funktionssättet eller funktionen. Uppdatera 1. Anslut USB-lagringsenheten till din dator. 2. Ladda ner firmwarefilen från Onkyos webbplats till din dator och packa upp den. Firmwarefiler namnges på följande sätt: ONKAVR****_************.zip Packa upp filen på din dator. Antalet filer och mappar som packas upp varierar beroende på modellen. 3. Kopiera alla uppackade filer och kataloger till rotmappen på USB-

101 lagringsenheten. Se till att kopiera de uppackade filerna. 4. Tryck på USB på fjärrkontrollen för att välja USB. 5. Anslut USB-lagringsenheten till enhetens USB-port. Om du ansluter en USB-hårddisk till USB-porten på enheten rekommenderar vi att du använder dess nätadapter för att strömförsörja den. Om USB-enheten har partitionerats behandlas varje sektion som en fristående enhet. 6. Efter att ha tryckt på RCV, tryck på HOME på fjärrkontrollen. Hemmenyn visas på TV-skärmen.

102 7. Välj Setup Hardware - Update via USB i ordning med piltangenterna, och tryck sedan på ENTER. Om 10. Hardware är grått och inte kan väljas, vänta en stund tills det startar. Du kan inte välja Update via USB om det inte finns något att uppdatera. 8. Välj Update och tryck på ENTER för att starta uppdatering. Under uppdateringen kan TV-skärmen bli svart beroende på det uppdaterade programmet. Om detta inträffar, kontrollera förloppet på enhetens display. TV-skärmen förblir svart tills uppdateringen är slutförd och strömmen slås på igen. Under uppdateringen, stäng inte av eller koppla ur och återanslut USB-lagringsenheten. Completed! visas när uppdateringen är slutförd. 9. Koppla bort USB-lagringsenheten från enheten. 10.Tryck på ON/STANDBY på enheten för att gå in i standby-läge. Detta är slutet av firmwareuppdateringen och du har nu senaste firmware installerat. Använd inte RECEIVER på fjärrkontrollen. Om ett felmeddelande visas Fall 1: När ett fel inträffar visas *-** Error! på displayen. ( * avser de siffror som visas när felet inträffar) Kontrollera följande: Felkod *-01, *-10: USB storage device not found. Kontrollera om USB-lagringsenheten eller USB-kabeln är korrekt isatt i USB-porten på enheten. Anslut USB-lagringsenheten till en extern strömkälla, om den har en egen strömförsörjning.
