Ställa in en radiostation

Transkript

1 Information om AM/FM-uppspelning Ställa in en radiostation Automatisk sökningsläge 1. Tryck på TUNER på huvudenheten upprepade gånger för att välja antingen AM eller FM. 2. Tryck på TUNING MODE, så att AUTO -indikatorn på displayen tänds. 3. Tryck på TUNING för att starta automatiskt sökning. Sökningen avbryts automatiskt när en kanal hittas. När en radiokanal ställts in tänds TUNED -indikatorn på displayen. Indikatorn FM STEREO tänds när en FM-radiostation ställts in. Ingen ljud hörs när indikatorn TUNED är släckt. När signalen från en FM-radiokanal är svag: Radiovågorna kan vara svaga beroende på byggnadens struktur och miljömässiga förhållanden. I så fall ska du manuellt ställa in önskad radiokanal genom att hänvisa till nästa avsnitt. Manuellt sökningsläge

2 1. Tryck på TUNER på huvudenheten upprepade gånger för att välja antingen AM eller FM. 2. Tryck på TUNING MODE så att AUTO -indikatorn på displayen släcks. 3. Tryck på TUNING för att välja önskad radiokanal. Frekvensen ändras med 1 steg varje gång du trycker på knappen. Frekvensen ändras kontinuerligt om knappen hålls intryckt och stannar när den släpps. Ställa in genom att titta på displayen. För att återgå till automatiskt sökningsläge: Tryck på TUNING MODE igen på huvudenheten. En station ställs in automatiskt. Normalt ska AUTO visas. Direkt sökningsläge Gör det möjligt att direkt ange frekvensen för den radiokanal du vill lyssna på. 1. Tryck på TUNER på fjärrkontrollen upprepade gånger för att välja antingen AM eller FM.

3 2. Tryck på D.TUN. 3. Ange radiokanalens frekvens med hjälp av sifferknapparna inom 8 sekunder. För att till exempel ange 87,5 (FM), tryck på 8, 7, 5 eller 8, 7, 5, 0. Om du har angett ett felaktigt nummer tryck på D.TUN och ange det rätta numret.

4 Information om AM/FM-uppspelning Registrera en AM/FM-radiokanal Du kan registrera upp till 40 AM/FM-radiokanaler. Genom att ställa in kanaler i förväg kan du direkt slå på den radiokanal du önskar. Registrera en kanal 1. Ställ in den AM/FM-radiokanal du vill registrera. 2. Tryck på MEMORY på enheten så att det förinställda numret blinkar på displayen. 3. Tryck flera gånger på PRESET för att välja ett nummer mellan 1 och 40 medan det förinställda numret blinkar (under cirka 8 sekunder). 4. Tryck på MEMORY igen för att registrera. När kanalen är registrerad slutar det förinställda numret att blinka. Upprepa denna procedur för alla dina bästa AM/FM-radiokanaler. Välja en förinställd radiostation 1. Tryck på CH +/- på fjärrkontrollen för att välja ett förinställt nummer. Du kan även trycka på PRESET på huvudenheten. Du kan också välja genom att direkt skriva in det förinställda numret med sifferknapparna på fjärrkontrollen.

5 Radera en förinställd radiokanal 1. Tryck på CH +/- på fjärrkontrollen för att välja det förinställda numret att radera. 2. Tryck på och håll in MEMORY på huvudenheten och tryck på TUNING MODE för att radera det förinställda numret. När raderad släcks numret på displayen.

6 Information om AM/FM-uppspelning Använda RDS (europeiska modell) RDS står för Radio Data System och är en metod för överföring av FMradiosignaler. RDS fungerar bara i områden där RDS-sändningar förekommer. I vissa fall är inte textinformationen på displayen identiskt med det innehåll som överförs från RDS-stationen. Dessutom kan oväntade tecken visas när enheten tar emot tecken som inte stöds. Detta är dock inte ett tecken på fel. Om signalen från en RDS-kanal är svag kan det hända att RDS-data visas kontinuerligt eller inte alls. PS (Program Service): Radiokanalens namn visas när en radiokanal som sänder programserviceinformation ställs in. Frekvensen visas i 3 sekunder när du trycker på DISPLAY. RT (Radio Text): Text visas på enhetens display när en radiokanal som sänder radiotextinformation ställs in. PTY (Program Type): Låter dig söka efter RDS-kanaler efter programtyp. TP (Traffic Program): Låter dig söka efter radiokanaler som sänder trafikinformation. Visa radiotext (RT) 1. Tryck en gång på RT/PTY/TP på huvudenheten. RT (radiotext) visas rullande på displayen. No Text Data visas om ingen textinformation finns tillgänglig. Söka efter typ (PTY) 1. Tryck två gånger på RT/PTY/TP på huvudenheten. Den aktuella programtypen visas på displayen.

7 2. Tryck på PRESET för att välja den typ av program du vill söka efter. Följande typer av RDS-kanaler visas: None News (nyhetsrapport) Affairs (aktuella frågor) Info (information) Sport Educate (utbildning) Drama Culture Science (vetenskap och teknologi) Varied Pop M (popmusik) Rock M (rockmusik) Easy M (middle of the road-musik) Light M (light-klassisk) Classics (klassisk) Other M (annan musik) Weather Finance Children (barnprogram) Social (socialpolitik) Religion Phone In Travel Leisure Jazz (jazzmusik) Country (countrymusik) Nation M (nationalmusik) Oldies (gamla klassiker) Folk M (folkmusik) Document (dukumentärer)

8 3. Tryck på ENTER för att söka efter en radiokanal av den valda typen. 4. När en sådan radiokanal hittats blinkar indikatorn på displayen. Tryck då på ENTER igen. Om ingen kanal hittas visas meddelandet Not Found. Lyssna på trafikinformation (TP) 1. Tryck tre gånger på RT/PTY/TP på huvudenheten. Den trafikinformation [TP] som sänts ut av radiokanalen du lyssnar på kommer att visas. Endast TP visas om ingen trafikinformation är tillgänglig. 2. Tryck på ENTER för att söka efter en radiokanal som sänder trafikinformation. 3. När en sådan station hittas, stannar sökningen och speltrafikinformationen startas. Not Found visas om ingen radiokanal som sänder trafikinformation hittas.

9 Spela upp musikfiler från en USB-enhet Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Uppspelning 1. Tryck på USB på fjärrkontrollen för att välja USB. 2. Anslut din USB-lagringsenhet med musikfilerna till USB-porten på enheten, så att USB tänds på displayen. Om USB -indikatorn blinkar, kontrollera om USB-enheten är ansluten ordentligt. Ta inte ut USB-enheten när Connecting... visas på displayen. Detta kan skada data eller enheten.

10 3 Tryck på ENTER. Listan över mappar och filer på USB-enheten visas. Välj önskad mapp med markörknapparna ock tryck på ENTER för att bekräfta ditt val. 4. Använd markörknapparna för att välja den musikfil som ska spelas och tryck sedan på ENTER eller för att börja uppspelningen.

11 Lyssna på internetradio Om internetradio Internetradio eller webbradio, nätradio eller strömmad radio är en ljudtjänst som kan nås från webbsidor som tillhör tjänsteleverantörer som distribuerar musik och ljudprogram i digitalt format. Det finns många webbsidor i världen, från landbaserade kanaler och speciella kanaler till personliga webbsidor som tillhandahåller sådana tjänster. Enheten levereras med förinställda internetradiokanaler ( * ), såsom TuneIn, för att du ska kunna njuta av dessa tjänster endast genom att ansluta till internet. * Nättjänster eller innehåll kan bli otillgängligt om tjänsteleverantören avslutar tjänsten.

12 Lyssna på internetradio TuneIn Med mer än radiostationer och 2 miljoner program registrerade är TuneIn en tjänst där du kan njuta av musik, sport och nyheter från hela världen. Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Uppspelning 1. Tryck på NET på fjärrkontrollen för att visa NET TOP-skärmen. NET -indikatorn på displayen förblir tänd. Alternativt kan du välja Network Service i HOME-menyn. 2. Välj Tuneln med markörknapparna och tryck på ENTER för att visa övre Tuneln-skärmen. 3. Använd markörknapparna för att välja en radiokanal eller ett program och

13 tryck på ENTER för att börja uppspelningen. Angående TuneIn-menyn För att visa TuneIn-menyn tryck på MENU eller ENTER medan en radiokanal är på. När du väljer motsvarande menyalternativ med markörerna och trycker på ENTER kan du utföra följande åtgärder: Add to My Presets: Registrerar radiokanaler och program i My Presets i TuneIn. Detta låter dig spela registrerade radiokanaler och program med ett enkelt handgrepp. ( My Presets visas inte om den är tom.) Remove from My Presets: Raderar en radiokanal eller ett program från My Presets i TuneIn. Report a problem: Rapporterar eller löser interaktivt ett problem relaterat till TuneIn. View Schedule: Visar tablån för radiokanalen eller programmet. Clear recents: Rensar alla radiokanaler och program från Recents i TuneIn. (Denna meny visas endast när en radiokanal eller ett program i Recents spelas.) Add to My Favorites: Registrerar radiokanaler och program i My Favorites i Network Service. Detta låter dig spela registrerade radiokanaler och program med ett enkelt handgrepp. Angående TuneIn-kontot Genom att skapa ett konto på webbsidan för TuneIn (tunein.com) och logga in från enheten kan du automatiskt lägga till radiokanaler och program i My Presets på enheten när du sparar dem på webbplatsen. Du måste logga in på TuneIn från enheten för att kunna visa radiokanaler som registrerats i My Presets. För att logga in, välj Login - I have a TuneIn account i toppmenyn för TuneIn på enheten och ange sedan ditt användarnamn och lösenord. Om du kopplar enheten till My Page på webbsidan för TuneIn med registreringskoden du får när du väljer Login - Login with a registration code på enheten, kan du logga in utan att ange användarnamn och lösenord.

14 Lyssna på internetradio Registrera annan internetradio För att lyssna på andra internetradioprogram, registrera programmet i listan My Favorites på NET TOP-skärmen enligt beskrivningen nedan. Enheten stöder internetradiokanaler lagrade i följande format: PLS (webbadress som slutar på.pls), M3U (webbadress som slutar på.m3u) och RSS (webbadress som slutar på rss/rdf/xml). Du kan registrera upp till 40 internetradiokanaler. Beroende på vilken datatyp och filformat som ska spelas kan det hända att du inte kan spela en internetradiokanal, även om dess format är PLS, M3U eller podcast (RSS). Tillgängliga tjänster kan variera beroende på vilket område du befinner dig i. Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Registrera en kanal Innan du startar proceduren Namn och adress för den radiokanal du vill lägga till krävs. Kontrollera dem innan du börjar. 1. Tryck på NET på fjärrkontrollen för att visa NET TOP-skärmen. NET -indikatorn på displayen förblir tänd.

15 2. Välj My Favorites med markörknapparna och tryck på ENTER för att visa skärmlistan My Favorites. 3. Välj ett tomt område i My Favorites med markörknapparna och tryck på MENU för att visa menyskärmen. 4. Välj Create new station med markörknapparna och tryck på ENTER för att visa tangentbordsskärmen. 5. Ange namnet och webbadressen för radiokanalen som ska läggas till. Välj Shift och tryck på ENTER för att växla mellan versaler och gemener. Välj eller och tryck på ENTER för att flytta markören i vald riktning. Välj Back Space och tryck på ENTER för att radera tecknet till vänster om markören. Registrera en kanal med dator Innan du startar proceduren Namn och adress för den radiokanal du vill lägga till krävs. Kontrollera dem innan du börjar. 1. Tryck på RECEIVER på fjärrkontrollen. Tryck alltid på RECEIVER först för att ändra fjärrkontrollen till RECEIVER-läge (läget för användning av denna enhet) eftersom dess läge kan ändras för styrning av andra komponenter. 2. Tryck på HOME för att återgå till HOME-menyskärmen.

16 3. Välj Setup med markörerna och tryck sedan på ENTER. 4. Välj 7. Hardware Setup - Network - IP Address med markörknapparna för att visa IP-adressen. Skriv ned IP-adressen eftersom du behöver den senare. 5. Öppna webbläsaren på din dator eller smartphone och ange enhetens IPadress i webbläsarens adressfält. När du använder Internet Explorer, kan du alternativt välja Open i menyn File för att ange IP-adressen. Information om enheten visas i webbläsaren. ("WEB Setup") 6. Klicka på fliken My Favorites och ange namnet och webbadressen för internetradiokanalen. 7. Klicka på Save för att registrera den angivna internetradiokanalen i My Favorites. För att byta namn på en registrerad radiokanal: När en radiostation har valts från listan My Favorites med markörknapparna, tryck på MENU för att visa menyskärmen. Välj Rename this station med markörknapparna och tryck på ENTER för att visa tangentbordsskärmen. Byt namn på kanalen. Radiokanalers namn kan även ändras från WEB Setup. Spela en registrerad radiokanal 1. Tryck på NET på fjärrkontrollen för att visa NET TOP-skärmen. NET -indikatorn på displayen förblir tänd. 2. Välj My Favorites med markörknapparna och tryck på ENTER för att visa de registrerade radiokanalerna. 3. Välj en radiokanal med markörknapparna och tryck på ENTER för att börja uppspelningen.

17 Radera en registrerad radiokanal 1. Tryck på NET på fjärrkontrollen för att visa NET TOP-skärmen. NET -indikatorn på displayen förblir tänd. 2. Välj My Favorites med markörknapparna och tryck på ENTER för att visa de registrerade radiokanalerna. 3. Välj den radiokanal du vill radera med markörknapparna och tryck på MENU för att visa menyskärmen. 4. Välj Delete from My Favorites med markörknapparna och tryck sedan på ENTER. En bekräftelseskärm visas. 5. Välj OK med markörknapparna och tryck sedan på ENTER för att radera radiostationen. Välj Back för att återgå till föregående skärm. Radiokanaler kan även raderas från WEB Setup.

18 Spela musik med DLNA Om DLNA Digital Living Network Alliance (DLNA) kan ses som en teknikstandard eller industrin som utvecklar teknikstandarden för sammankoppling och användning av AV-komponenter, datorer och andra enheter i ett hemnätverk. Med denna enhet kan du använda DLNA för att spela musikfiler lagrade på en dator eller hårddisk ansluten till ditt hemnätverk (NAS-enhet). Kontrollera att denna enheten och datorn eller NAS-enheten är anslutna till samma router. För att streama en musikfil behöver du en NAS-enhet med DLNAserverfunktioner eller en dator som har en spelare (t.ex. Windows Media Player 11 eller Windows Media Player 12) med DLNAserverfunktioner installerade. För att aktivera streaming med Windows Media Player 11 eller Windows Media Player 12, måste du först konfigurera inställningarna.

19 Spela musik med DLNA Konfigurera Windows Media Player Windows Media Player Slå på datorn och starta Windows Media Player I Bibliotek -menyn väljer du Mediedelning för att visa en dialogruta. 3. Markera kryssrutan Dela ut mina media och klicka på OK för att visa en lista över kompatibla enheter. 4. Välj denna enhet och klicka på Tillåt. När du har klickat på den markeras motsvarande ikon. 5. Klicka på OK för att stänga dialogrutan. Windows Media Player Slå på datorn och starta Windows Media Player I Direktuppspelning -menyn väljer du Aktivera direktuppspelning av media för att öppna en dialogruta. Om direktuppspelning redan är påslaget, välj Fler alternativ för direktuppspelning... i Direktuppspelning -menyn för att visa alla spelare i nätverket och gå sedan till steg Klicka på Aktivera direktuppspelning av media för att visa en lista över spelare i nätverket. 4. Välj denna enhet i Alternativ för direktuppspelning av media och kontrollera att den är inställd på Tillåt. 5. Klicka på OK för att stänga dialogrutan.

20 Spela musik med DLNA DLNA-uppspelning Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Uppspelning 1. Starta servern (Windows Media Player 11, Windows Media Player 12 eller NAS-enhet) som innehåller de musikfiler som ska spelas. 2. Tryck på NET på fjärrkontrollen för att visa NET TOP-skärmen. NET -indikatorn på displayen förblir tänd. Om NET blinkar är inte enheten korrekt ansluten till nätverket. När en trådbunden nätverksanslutning används, kontrollera Ethernetkabeln, och när du använder en trådlös nätverksanslutning, kontrollera att Wi-Fi - indikatorn på vänster sida av enheten är tänd. 3. Välj DLNA med markörerna och tryck på ENTER.

21 4. Välj målservern med markörknapparna och tryck på ENTER för att visa skärmen för objektlista. Sökning fungerar inte på servrar som inte stödjer sökfunktioner. Enheten har inte tillgång till bilder och video lagrade på servrar. Innehållet på servern kanske inte visas beroende på serverns delningsinställningar. 5. Använd markörknapparna för att välja den musikfil som ska spelas och tryck sedan på ENTER eller för att börja uppspelningen. Om No Item. visas ska du kontrollera att nätverket är korrekt anslutet.

22 Spela musik med DLNA Kontrollera fjärrstyrd uppspelning från en dator Du kan använda denna enhet till att spela musikfiler lagrade på din dator genom att styra datorn i ditt hemnätverk. Enheten stöder fjärrstyrd uppspelning via Windows Media Player 12. För att använda funktionen fjärrstyrd uppspelning med Windows Media Player 12 så måste Windows Media Player 12 ställas in i förväg. Med hjälp av en DLNA-kompatibel styrenhet (t.ex. en Androidapplikation), kan du välja en musikfil lagrad i Windows Media Player 12 och streama till enheten med hjälp av styrenheten. För information om hur du spelar upp med fjärrstyrning med hjälp av styrenheten, se styrenhetens instruktionsmanual. Ställa in PC 1. Slå på datorn och starta Windows Media Player I Direktuppspelning -menyn väljer du Aktivera direktuppspelning av media för att öppna en dialogruta. Om direktuppspelning redan är påslaget, välj Fler alternativ för direktuppspelning... i Direktuppspelning -menyn för att visa alla spelare i nätverket och gå sedan till steg Klicka på Aktivera direktuppspelning av media för att visa en lista över spelare i nätverket. 4. Välj denna enhet i Alternativ för direktuppspelning av media och kontrollera att den är inställd på Tillåt. 5. Klicka på OK för att stänga dialogrutan. 6. Öppna Direktuppspelning -menyn och kontrollera att Tillåt fjärrstyrning av spelaren... är markerat. Fjärruppspelning 1. Slå på strömmen till enheten. 2. Slå på datorn och starta Windows Media Player Välj och högerklicka på den fil du vill spela med Windows Media Player 12. För att spela musikfiler på en annan server med fjärruppspelning, öppna målservern från Andra bibliotek och välj den fil du vill spela. 4. Välj den här enheten i Spela upp på och öppna Spela upp på -fönstret i

23 Windows Media Player 12 och starta uppspelningen på enheten. Operationer under fjärruppspelning kan utföras från Spela upp på - fönstret på datorn. Uppspelningsskärmen visas på en TV som anslutits till HDMI-utgången på enheten. Om du använder Windows 8 på din dator, klicka på Spela upp på och välj därefter denna enhet. 5. Justera volymen med hjälp av volymfältet på Spela upp på -fönstret. Ibland skiljer sig volymen som visas på fjärruppspelningsfönstret från den volym som visas på enhetens display. När volymen justeras från enheten återspeglas inte värdet på Spela upp på -fönstret. Denna enhet kan inte fjärrspela musikfiler under följande förhållanden. Den använder en nätverkstjänst. Den spelar en musikfil från en USB-enhet. Agree valdes inte på DISCLAIMER -skärmen som visades när NET-ingång valdes på enheten för första gången.

24 Spela musikfiler i en delad mapp Om delad mapp En delad mapp är en mapp som på en nätverksenhet som en dator eller NAS-enhet (en hårddisk ansluten till ditt nätverk) har konfigurerats för åtkomst för andra användare. Du kan spela upp musikfiler i en delad mapp på din dator eller NAS-enhet anslutna till samma nätverk som enheten. För att kunna spela musikfiler i en delad mapp måste du först konfigurera Windows 8 eller Windows 7. Se till att enheten och datorn eller NAS-enheten är anslutna till samma router. Delningsalternativen måste ställas in och en delad mapp måste skapas på datorn i förväg. För information om hur du konfigurerar NAS-enheten och skapar en delad mapp, se NAS-enhetens instruktionsmanual.

25 Spela musikfiler i en delad mapp Ställa in PC Konfigurera delningsalternativen 1. Välj Välj hemgrupp och delningsalternativ på Kontrollpanelen. Om menyn inte visas, kontrollera att Visa efter är inställt på Kategori. 2. Välj Ändra avancerade delningsinställningar. 3. Kontrollera att följande radioknappar är valda i Hem eller Arbete : Aktivera nätverksidentifiering Aktivera fil- och skrivardelning Aktivera delning så att alla med nätverksåtkomst kan läsa och skriva filer i mappen Delat och dess undermappar Inaktivera lösenordsskyddad delning 4. Välj Spara ändringar och klicka på OK i dialogrutan. Skapa en delad mapp 1. Markera och högerklicka på den mapp du vill dela. 2. Välj Egenskaper. 3. Välj Avancerad delning i fliken Delning. 4. Markera kryssrutan Dela ut den här mappen och klicka på OK. 5. Välj Dela för Delning av filer och mappar. 6. Välj Alla från rullmenyn. Klicka på Lägg till och sen på Dela. För att ställa in användarnamn och lösenord för en delad mapp, ställ in Behörigheter i Avancerad delning i fliken Delning. Kontrollera om en arbetsgrupp är inställd.

26 Spela musikfiler i en delad mapp Spela från en delad mapp Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Uppspelning 1. Tryck på NET på fjärrkontrollen för att visa NET TOP-skärmen på TV:n. NET -indikatorn på displayen förblir tänd. Om NET blinkar är inte enheten korrekt ansluten till nätverket. När en trådbunden nätverksanslutning används, kontrollera Ethernetkabeln, och när du använder en trådlös nätverksanslutning, kontrollera att Wi-Fi - indikatorn på vänster sida av enheten är tänd. 2. Välj Home Media med markörknapparna och tryck sedan på ENTER. 3. Välj målserver med markörknapparna och tryck sedan på ENTER. Du kan kontrollera din dators servernamn i datorns egenskaper.

27 4. Välj delad mapp med markörknapparna och tryck sedan på ENTER. 5. Om ett användarnamn och lösenord krävs, ange nödvändig inloggningsinformation. Inloggningsinformationen är den kontoinformation som ställdes in när den delade mappen skapades. Inloggningsinformation som angetts sparas för framtida bruk. 6. Använd markörknapparna för att välja den musikfil som ska spelas och tryck sedan på ENTER eller för att börja uppspelningen.

28 Använda musikfiler med fjärrkontrollen Om fjärrkontrollen Med fjärrkontrollen för den här enheten kan du spela musikfiler lagrade på USB-enheter, internetradio, datorer och NAS-enheter i nätverket, såväl som på Bluetooth-kompatibla enheter. Den kan även användas för att visa information om musikfilerna som spelas och för att utföra olika åtgärder. Tillgängliga knappar kan variera beroende på den tjänst och enhet du vill spela. Vissa knappar kan inte användas med Bluetooth-kompatibla enheter. Dessutom måste den Bluetooth-kompatibla enheten stödja AVRCPprofilen. Vissa enheter kan inte användas även om de stöder AVRCPprofilen.

29 Använda musikfiler med fjärrkontrollen Fjärrkontrollens knappar 1. Tryck på den INPUT SELECTOR (PC, NET, USB eller BLUETOOTH) som lämpar sig för ingångskällan på fjärrkontrollen. 2. Använd fjärrkontrollen genom att titta på namn och funktion för var och en av knapparna. 1 TOP MENU: Den här knappen visar HOME-menyn för varje media eller server. 2 /, ENTER: Dessa knappar bläddrar igenom alternativ och aktiverar det markerade alternativet. / : Dessa knappar tillåter dig att bläddra till en annan sida när listan är bruten över flera sidor. 3 : Den här knappen spelar den aktuella låten från början. Om du trycker på denna knapp två gånger spelas föregående låt. 4 : Den här knappen snabbspolar aktuell låt bakåt. Denna knapp kan ej användas från och med 10 sekunder innan uppspelningen avslutas. 5 +/-: Flyttar markören i förteckningen över internetradiokanaler i My Favorites. 6 MENU: Den här knappen visar menyn för varje internetradiotjänst. 7 RETURN: Med den här knappen går du tillbaka till föregående skärm.

30 8 : Den här knappen spelar nästa låt. 9 : Den här knappen snabbspolar aktuell låt framåt. Denna knapp kan ej användas från och med 10 sekunder innan uppspelningen avslutas. F : Den här knappen startar uppspelningen. G : Den här knappen pausar uppspelningen. H SEARCH: Knappen växlar mellan uppspelningsskärmen och listskärmen under uppspelning. I : Den här knappen stoppar uppspelningen. J RANDOM: Den här knappen startar slumpmässig uppspelning. K REPEAT: Den här knappen spelar upp en låt (eller låtar) igen. Genom att trycka på den här knappen flera gånger växlas repetitionslägena. L DISPLAY: Denna knapp ändrar visad låtinformation under uppspelning. Om du trycker på denna knapp när listskärmen visas så växlas skärmen till uppspelningsskärmen. Bluetooth-kompatibla enheter: Knappar som kan användas är,,,,, och.

31 Använda musikfiler med fjärrkontrollen Ikoner som visas under uppspelning Ikoner visas på displayen under uppspelning av musikfiler. Betydelsen av varje ikon är följande: : Mapp : Låt : Spela : Pausa : Snabbspolning framåt : Snabbspolning bakåt : Artist : Album : Upprepa en låt : Upprepa en mapp : Upprepa : Blanda

32 Använda ljudåtergivningssätten Välja ljudåtergivningssätt Med lägena för ljudåtergivningssätt kan du välja det bästa ljudet för din ingångskälla. 1. Tryck på RECEIVER på fjärrkontrollen. Tryck alltid på RECEIVER först för att ändra fjärrkontrollen till RECEIVER-läge (läget för användning av denna enhet) eftersom dess läge kan ändras för styrning av andra komponenter. 2. Tryck på en av följande knappar beroende på ditt val bland de fyra ljudåtergivningssätten. Tryck på en knapp för att ändra ljudåtergivningssättet till det som valts. Ställ in önskat ljudåtergivningssätt genom att lyssna på ljudet. För mer information om de olika ljudåtergivningssätten och vad som skiljer dem åt, se Ljudåtergivningssättens innehåll. MOVIE/TV-knapp Du kan välja ett läge som passar för filmer och TV-program. Valbara ljudåtergivningssätt: All Ch Stereo Direct Dolby Atmos Dolby D (Dolby Digital)

33 Dolby D+ (Dolby Digital Plus) Dolby Surround Dolby TrueHD DSD DTS DTS 96/24 DTS Express DTS-HD HR (DTS-HD High Resolution Audio) DTS-HD MSTR (DTS-HD Master Audio) DTS Neo:X Cinema + THX Cinema ES Discrete (DTS-ES Discrete) ES Matrix (DTS-ES Matrix) Full Mono Mono Multichannel Neo:X Cinema T-D (Theater-Dimensional) THX Cinema THX S2 Cinema (THX Select2 Cinema) THX Surr EX (THX Surround EX) TV Logic MUSIC-knapp Du kan välja ett läge som passar för musik. Valbara ljudåtergivningssätt: All Ch Stereo Direct Dolby Atmos Dolby D (Dolby Digital) Dolby D+ (Dolby Digital Plus) Dolby Surround Dolby TrueHD DSD DTS DTS 96/24 DTS Express DTS-HD HR (DTS-HD High Resolution Audio) DTS-HD MSTR (DTS-HD Master Audio) DTS Neo:X Music + THX Music ES Discrete (DTS-ES Discrete) ES Matrix (DTS-ES Matrix) Full Mono Multichannel Neo:X Music Orchestra

34 Pure Audio Stereo Studio-Mix THX Music THX S2 Music (THX Select2 Music) Unplugged GAME-knapp Du kan välja ett läge som passar för spel. Valbara ljudåtergivningssätt: All Ch Stereo Direct Dolby Atmos Dolby D (Dolby Digital) Dolby D+ (Dolby Digital Plus) Dolby Surround Dolby TrueHD DSD DTS DTS 96/24 DTS Express DTS-HD HR (DTS-HD High Resolution Audio) DTS-HD MSTR (DTS-HD Master Audio) DTS Neo:X Game + THX Games ES Discrete (DTS-ES Discrete) ES Matrix (DTS-ES Matrix) Full Mono Neo:X Game Game-Action Game-Rock Game-RPG Game-Sports Multichannel T-D (Theater-Dimensional) THX Games THX S2 Games (THX Select2 Games) THX-knapp Du kan välja ett THX-lyssningsläge. Valbara ljudåtergivningssätt: DTS Neo:X Cinema + THX Cinema DTS Neo:X Music + THX Music DTS Neo:X Game + THX Games THX Cinema

35 THX Music THX Games THX S2 Cinema (THX Select2 Cinema) THX S2 Games (THX Select2 Games) THX S2 Music (THX Select2 Music) THX Surr EX (THX Surround EX) PURE AUDIO-knapp (endast huvudenheten) Displayen och den analoga videokretsen bryts för att växla enheten till PURE AUDIO-läge och ge en renare ljudåtergivning. När detta läge väljs tänds indikatorn PURE AUDIO på enheten. Om du trycker på knappen igen återväljs föregående ljudåtergivningssätt. Om du väljer ljudåtergivningssättet Pure Audio stängs displayen och den analoga videokretsen av, men de videosignaler som matas in via HDMIingången matas ut från HDMI-utgången. Pure Analog Playback (endast huvudenheten) Om du ansluter en CD-spelare eller annan spelare till de analoga ljudingångarna på enheten med analogt ljud (RCA)-kabel, kan du använda Pure Analog Palyback function som fysiskt stänger av de digitala kretsar som påverkar ljudåtergivning och möjliggör renare ljuduppspelning. Om denna funktion är på stängs strömmen av på displayen, analoga videokretsen, HDMI-kretsen, digital ljudkretsen och tunerkretsen och deras interferens med ljuduppspelningen är fysiskt förhindrad. För att använda funktionen, håll ned PURE AUDIO på huvudenheten i 5 sekunder under uppspelning. När Pure Analog [Enter]: OK visas på huvudenhetens display, tryck ENTER på huvudenheten. För att stänga av funktionen, tryck på ON/STANDBY på huvudenheten. När funktionen är på, kan du utföra enbart val av ingång och volymjustering. Den kan inte styras med Onkyo Remote eller någon

36 annan applikation som kan styra enheten. Den kan inte användas när TUNER, NET, USB eller BLUETOOTH - ingången är vald eller om multizonsfunktionen är på. Inställningen Auto Standby stängs av om funktionen är på.

37 Använda ljudåtergivningssätten Ljudåtergivningssättens innehåll Valbara ljudåtergivningssätt varierar beroende på antal kanaler hos ingångsskällan och högtalarlayouten. Ljudåtergivningssätt som är tillgängliga när hörlurar är anslutna: Pure Audio, Mono, Direct, och Stereo. Listor i alfabetisk ordning (A-Z) All Ch Stereo Idealisk för bakgrundsmusik då detta läge fyller hela lyssningsområdet med stereoljud från de främre, surround och bakre surroundhögtalarna. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Direct I detta läge återges ljud från ingångskällan som det är. Om till exempel en tvåkanalskälla från en musik-cd matas in kommer återgivningen att vara stereo, eller om en Dolby Digital-signal matas in kommer ljudfältet att kontrolleras i enlighet med antalet tillgängliga kanaler. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Dolby Atmos Först introducerad i bio ger Dolby Atmos en revolutionerande känsla av dimension och omslutning till hemmabioupplevelsen. Dolby Atmos är ett anpassningsbart och skalbart objektbaserat format som återger ljud som oberoende ljud (eller objekt) som kan lokaliseras exakt och flyttas dynamiskt över det 3-dimensionella lyssningsområdet under uppspelning. En viktig del i Dolby Atmos är införandet av ett höjdplan av ljud ovanför lyssnaren. Bakre surround-högtalare, höjd-högtalare eller bredd-högtalare måste installeras. Detta lyssningsläge kan endast väljas om insignalen är Dolby Atmos. Dolby D Detta läge är till för användning med Dolby Digital-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVD-

38 spelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. Dolby D+ Detta läge är till för användning med Dolby Digital Plus-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. När du spelar upp 3.1 kanals- eller 5.1 kanals-källor från Blu-ray-skivor appliceras Dolby Digital automatiskt. Dolby Surround Dolby surround är en nästa generations surround-teknik som intelligent mixar upp stereo; 5.1- och 7.1-innehåll för uppspelning genom ditt surroundhögtalarsystem. Dolby surround är kompatibelt med traditionella högtalarplaceringar, såväl som Dolby Atmos-kompatibla uppspelningssystem som använder takhögtalare eller produkter med Dolbyhögtalarteknologi. Ingångskälla: STEREO, 5.1-kanals, 7.1-kanals Dolby TrueHD Detta läge är till för användning med Dolby TrueHD-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DSD Detta läge är till för användning med DSD-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals Denna enhet stöder DSD-signaler som matas in via HDMI IN. Bättre ljud är dock möjligt att få, beroende på den anslutna spelaren, vid utmatning från spelarens PCM-utgång. Konfigurera i så fall spelaren för PCMutmatning. Detta lyssningsläge kan endast väljas om din Blu-ray/DVD-spelares utmatningsinställning är DSD.

39 DTS Detta läge är till för användning med DTS-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS 96/24 Detta läge är till för användning med DTS 96/24-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Med 96 khz samplingsfrekvens och 24-bitars upplösning ger det en överlägsen ljudåtergivning. Ingångskälla: 5.1-kanals Beroende på inställningarna blir detta ljudåtergivningssätt DTS. Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS Express Detta läge är till för användning med DTS Express-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS-HD HR Detta läge är till för användning med DTS-HD High Resolution Audio-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS-HD MSTR Detta läge är till för användning med DTS-HD Master Audio-källor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVD-

40 spelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. DTS Neo:X Detta läge utökar olika ingångskällor för upp till 11 kanalers uppspelning. I detta läge kan du uppleva naturligt och realistiskt brett surroundljud genom att lägga till front high/front wide-högtalare som skapar ett kupolformat ljudfält. Kan inte ljudåtergivningssättet DTS Neo:X väljas och 192 khz eller Dolby TrueHD signaler tas emot. Neo:X Cinema: Använd detta läge med alla 2-kanalsfilmer. Ingångskälla: STEREO, 5.1-kanals, 7.1-kanals Neo:X Music: Använd detta läge med alla 2-kanalsmusikkällor. Ingångskälla: STEREO, 5.1-kanals, 7.1-kanals Neo:X Game: Använd detta läge med alla 2-kanalsspelkällor. Ingångskälla: STEREO, 5.1-kanals, 7.1-kanals ES Discrete Detta läge är till för användning med DTS-ES Discrete-källor och aktiverar 6.1-kanals eller 7.1-kanalsuppspelning med den bakre surroundkanalen. Sju helt diskreta kanaler ökar rumsåtergivningen och möjliggör 360-graders ljudlokalisering vilket skapar en ljudkorning mellan surroundkanalerna. Ingångskälla: 6.1-kanals, 7.1-kanals Bakre surround-högtalare måste installeras. Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för spelaren är bitstream. Använd för DVD-skivor med DTS ES-logotypen, särskilt om programvaran innehåller DTS-ES Matrix-ljudspår. Uppspelningen blir till DTS om ingen bakre surroundhögtalare är ansluten. ES Matrix Detta läge är till för användning med DTS-ES Matrix-ljudspår och aktiverar 6.1-kanals eller 7.1-kanalsuppspelning med den matrix-kodade bakre kanalen. Ingångskälla: 6.1-kanals, 7.1-kanals Bakre surround-högtalare måste installeras. Det här lyssningsläget kan endast väljas om din Blu-ray Disc / DVDspelare är digitalt ansluten till enheten eller utmatningsinställningen för

41 spelaren är bitstream. Använd för CD-skivor, DVD-skivor eller LD med DTS ES-logotypen, särskilt om programvaran innehåller DTS-ES Matrix-ljudspår. Uppspelningen blir till DTS om ingen bakre surroundhögtalare är ansluten. Full Mono I detta läge matar alla högtalare ut samma ljud i mono, så ljudet är samma oavsett var du befinner dig i rummet. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Game-Action I detta läge är ljudlokaliseringen distinkt med tonvikt på bas. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. Game-Rock I detta läge ligger tonvikten på ljudtrycket för förhöjd live-känsla. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. Game-RPG I detta läge har ljudet en dramatisk känsla motsvarande atmosfären hos en orkester. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. Game-Sports Lämplig för ljud med mycket efterklang. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. Mono Använd detta läge när du tittar på en gammal film med monoljud eller använd det för att separat återge ljud på två olika språk som spelats in i vänster och höger kanal hos vissa filmer. Det är också lämpligt för DVD eller andra källor som innehåller multiplexljud. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals

42 Multichannel Detta läge är till för användning med PCM flerkanalskällor. Ljudet från ingångskällan matas ut som det är, utan surroundljud. Ingångskälla: 5.1-kanals, 7.1-kanals Orchestra Lämpligt för klassisk musik eller operamusik. Det här läget betonar surroundkanalerna för att göra stereobilden bredare och simulerar den naturliga ljudåtergivningen i en stor konserthall. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. Pure Audio Detta läge ger en mycket exakt återgivning av ljudet. Eftersom ljudet från ingångskällan matas ut utan surroundljudsbearbetning och display- och videokretsarna är avstängda minimeras möjliga störningskällor och en realistisk ljudåtergivning erhålls. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Detta läge kan inte väljas när Zone 2/Zone 3 är aktiv. Om Zone 2/Zone 3 aktiveras när detta läge är valt så växlas ljudåtergivningssättet automatiskt till Direct. Stereo I detta läge matas ljud ut från de främre vänstra och högra högtalarna/subwoofern. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Studio-Mix Lämplig för rock- eller popmusik. Detta läge skapar ett livfullt ljudfält med en kraftig akustisk bild som på en klubb eller en rockkonsert. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. T-D I detta läge kan du få en virtuell uppspelning av flerkanaligt surroundljud även med endast två eller tre högtalare. Det sker genom justering av hur ljudet når lyssnarens högra och vänstra öra. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Bra resultat kanske inte är möjligt att uppnå om det blir för mycket

43 efterklang, så vi rekommenderar att du använder det här läget i en miljö med litet eller inget naturligt eko. THX THX grundades av George Lucas och utvecklar stringenta standarder som garanterar att filmer verkligen återges så som regissören avsåg på biografer och i hemmabiosystem. THX-lägen optimerar försiktigt ljudspårets ton- och rymdkaraktäristik för uppspelning i hemmabiomiljön. De kan användas med 2-kanals matris- och flerkanalskällor. Ljudet från surround back-högtalare beror på källmaterialet och det valda ljudåtergivningssättet. THX-läget kan finjustera de akustiska och rumsliga egenskaperna av ljudspåren för bästa reproduktion av hemmabiosystemets ljud. Det kommer att utföras på tvåkanalskällor och flerkanalskällor. Bakre surround-ljudet kommer att variera beroende på källan och det valda ljudåtergivningsläget. DTS Neo:X Cinema + THX Cinema: Kombinationen av lägena DTS Neo:X Cinema och THX Cinema kan användas. Neo:X och THX tänds på enhetens display. Ingångskälla: STEREO, 5.1-kanals, 7.1-kanals Bakre surround-högtalare måste installeras vid uppspelning med högtalarkonfiguration på mer än 7.2 kanaler. DTS Neo:X Music + THX Music: Kombinationen av lägena DTS Neo:X Music och THX Music kan användas. Neo:X och THX tänds på enhetens display. Ingångskälla: STEREO, 5.1-kanals, 7.1-kanals Bakre surround-högtalare måste installeras vid uppspelning med högtalarkonfiguration på mer än 7.2 kanaler. DTS Neo:X Game + THX Games: Kombinationen av lägena DTS Neo:X Game och THX Game kan användas. Neo:X och THX tänds på enhetens display. Ingångskälla: STEREO, 5.1-kanals, 7.1-kanals Bakre surround-högtalare måste installeras vid uppspelning med högtalarkonfiguration på mer än 7.2 kanaler. THX Cinema: Läget THX Cinema korrigerar teatraliska ljudspår för uppspelningen i en hemmabiomiljö. I det här läget konfigureras THX Loudness Plus för biosalongsnivåer och Re-EQ, Timbre Matching och Adaptive Decorrelation är aktiva. Ingångskälla: 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. THX Games: Läget THX Games är avsett för rymdmässigt korrekt uppspelning av spelljud som ofta mixas på liknande sätt till filmer men i

44 en mindre miljö. THX Loudness Plus är konfigurerad för spelljudsnivåer, med Timbre Matching aktiv. Ingångskälla: 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. THX Music: Läget THX Music är skräddarsytt för att lyssna på musik som vanligtvis går igenom mastering på betydligt högre nivåer än filmer. I detta läge konfigureras THX Loudness Plus för uppspelning av musik och bara Timbre Matching är aktivt. Ingångskälla: 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. THX S2 Cinema: Läget THX Select2 Cinema erbjuder en högkvalitativ surround sound-upplevelse genom att expandera 5.1-kanaligt ljud från filmkällan till 7.1-kanalig uppspelning. I det här läget blandar THX ASAprocessen surroundhögtalarna på sidorna och de bakre surroundhögtalarna vilket ger den optimala blandningen av omgivande och riktat surroundljud. Ingångskälla: 5.1-kanals Bakre surround-högtalare måste installeras. THX S2 Games: För uppspelning av stereoljud och flerkanaligt spelljud, bör THX Select2 Games-läget väljas. I det här läget tillämpas THX ASAbearbetning på surroundkanalerna för alla 5.1- och 2.0-kodade spelkällor såsom analoga, PCM, DTS och Dolby Digital. Detta ställer noggrant in all surroundinformation från spelljudet och skapar en fullständig 360-graders uppspelningsmiljö. THX Select2 Games är unikt eftersom det ger dig en smidig övergång av ljud på alla punkter i surround-fältet. Ingångskälla: 5.1-kanals Bakre surround-högtalare måste installeras. THX S2 Music: För uppspelning av flerkanalig musik, bör THX Select2 Music väljas. I det här läget tillämpas THX ASA-bearbetning på surroundkanalerna för alla 5.1-kodade musikkällor såsom DTS, Dolby Digital, DVD-Audio, etc. för att ge en bred och stabil bakre ljudbild. Ingångskälla: 5.1-kanals Bakre surround-högtalare måste installeras. THX Surr EX: Dolby Digital EX-teknologin skapar totalt 7.1 kanaler genom att skapa ett nytt ljudfält bakom lyssnaren förutom de vanliga kanalerna front V/H, center, surround V/H och subwoofer. THX Surround EX, även kallat Dolby Digital Surround EX, är en produkt som utvecklats gemensamt av Dolby Laboratories och THX Ltd. Ingångskälla: 5.1-kanals Bakre surround-högtalare måste installeras. TV Logic

45 Lämplig för TV-program som produceras i en TV-studio. Detta läge förbättrar surround-effekterna till hela ljudet för att röster ska höras tydligare och för att skapa en realistisk akustisk bild. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. Unplugged Lämpligt för akustiska instrument, röster och jazz. Detta läge betonar den främre stereobilden och ger intryck av att man befinner sig precis framför scenen. Ingångskälla: MONO, STEREO, 5.1-kanals, 7.1-kanals Surround-högtalare måste installeras. Referens Dialognormalisering Dialognormalisering (DialogNorm) är en funktion från Dolby Digital som används för att hålla programmen vid samma genomsnittliga lyssningsnivå så att användaren inte behöver ändra volymkontrollen mellan Dolby Digital-, Dolby Digital Plus- och Dolby TrueHD-program. När du spelar upp en programvara som har kodats i Dolby Digital, Dolby Digital Plus och Dolby TrueHD, kan du ibland se ett kort meddelande på frontpanelens display som kan säga DialogNorm: X db (X är ett numeriskt värde). Displayen visar hur programnivån relaterar till THXkalibreringsnivån. Om du vill spela upp programmet vid kalibrerade biografnivåer kanske du vill justera volymen. Om du till exempel ser följande meddelande: DialogNorm: +4dB på frontpanelens display, för att hålla den övergripande utmatningsnivån vid THX-kalibrerad högljuddhet, vrid bara ner volymkontrollen 4dB. Dock, till skillnad från en biograf där uppspelningens högljuddhet är förinställd, kan du välja din föredragna volyminställning för största nöje. THX Cinema bearbetning THX är en unik uppsättning standarder och teknik som fastställts av det världskända filmproduktionsföretaget Lucasfilm Ltd. THX växte från George Lucas personliga önskan att göra din erfarenhet av filmens ljudspår i både biografer och ditt hemmabiosystem så trogen som möjligt till vad regissören avsåg. Ljudspåret mixas in i särskilda miljöer som kallas för dubbade etapper och är utformat för att spelas upp i biosalonger med liknande utrustning och förhållanden. De flesta av dessa ljud mixas om med högtalare med rak frekvensgång som liknar de som används i den lilla hemmabiomiljön innan de överförs till Blu-ray-skivor, DVD, etc. THX-ingenjörerna har utvecklat patenterade teknologier för att noggrant översätta ljudet från biosalongsmiljön till hemmet genom att korrigera de tonala och rumsliga felen som inträffar. På denna produkt,

46 när THX-indikatorn är på, läggs THX-funktioner automatiskt till i Cinemalägena (t.ex. THX Cinema, THX Surround EX). Timbre Matching Det mänskliga örat förändrar vår uppfattning om ett ljud beroende på den riktning som ljudet kommer från. I en biosalong finns en mängd surroundhögtalare så att surround-informationen finns överallt runt omkring dig. I en hemmabio har du kanske endast två högtalare som är placerade vid sidan av huvudet. I detta fall filtrerar funktionen Timbre Matching den information som går till surround-högtalarna så att de bättre matchar de tonala egenskaperna i det ljud som kommer från de främre högtalarna. Detta säkerställer en problemfri panorering mellan de främre högtalarna och surround-högtalarna. Adaptive Decorrelation I en biosalong finns ett stort antal surround-högtalare som kan bidra till att skapa en omslutande surroundljudupplevelse. Om en hemmabio endast har två sido-surroundhögtalare, kan surround-högtalarna låta som hörlurar vilka saknar rymlighet och omslutning. Surround-ljud kommer också att kollapsa mot högtalaren om du flyttar dig från mittenpositionen. Adaptive Decorrelation ändrar en surround-kanals tid- och fasförhållande något jämfört med den andra surround-upplevelsen som i en biograf som enbart använder två högtalare. ASA (Advanced Speaker Array) ASA är en egenutvecklad THX-teknik som bearbetar ljud på två sidor och två bakre surround-högtalare för en valfri surroundljudupplevelse. När du ställer in ditt hemmabio-system med åtta högtalarutgångar (Left, Center, Right, Surround Right, Surround Back Right, Surround Back Left, Surround Left och Subwoofer), glöm då inte att gå till THX ljudinställningar för att välja den inställning som nära motsvarar de bakre högtalarnas avstånd. Detta kommer att optimera om surround-ljudfältet. ASA används i tre lägen: THX Select2 Cinema, THX Select2 Music och THX Select2 Games.

47 Använda ljudåtergivningssätten Kontrollera ingångsformatet Du kan kontrollera insignalernas ljudformat. Tryck flera gånger på DISPLAY på fjärrkontrollen när ljud från spelaren matas in för att växla vilken information som ska visas på huvudenhetens display. Om Dolby D 5.1 visas vid signalformat tas Dolby Digital 5.1-kanals signaler emot. Antalet kanaler visas inte när insignalformatet är Dolby Atmos.

48 Avancerade inställningar Hur man ställer in Med den här enheten kan du anpassa avancerade inställningar, som att tilldela ingångar och ingångsväljare, eller ställa in olika högtalarinställningar för en ännu bättre upplevelse. Utför inställningarna i Setup i HOME-menyn. Tillvägagångssätt: Inställningen kan göras enligt anvisningarna som visas på TV-skärmen. För att visa vägledningen måste du etablera en HDMIanslutning mellan enheten och TV:n. Välj önskat alternativ med markörknapparna på fjärrkontrollen och tryck på ENTER för att bekräfta ditt val. Återgå till föregående skärmbild genom att trycka på RETURN. Tryck på HOME för att återgå till HOME-menyn. Tillvägagångssätt 1. Tryck på RECEIVER på fjärrkontrollen. Tryck alltid på RECEIVER först för att ändra fjärrkontrollen till RECEIVER-läge (läget för användning av denna enhet) eftersom dess läge kan ändras för styrning av andra komponenter. 2. Tryck på HOME för att återgå till HOME-menyskärmen.

49 3. Välj Setup med / -markörerna och tryck på ENTER. 4. Tryck på / för att välja önskad meny och tryck sedan på ENTER. 5. Använd / / / -markörerna för att välja önskat alternativ för att anpassa inställningarna. När ENTER visas på inställningsalternativet, tryck på ENTER. För att spara ändringarna och avsluta inställningen: Tryck på HOME för att avsluta.

50 Avancerade inställningar 1.Input/Output Assign (In/utgångstilldelning) Monitor Out De videoinsignaler som matas in i enheten konverteras när de sänds ut från HDMI OUT-uttaget till TV:n så att deras upplösning matchar den som TV:n använder. Monitor Out Standardvärde: MAIN Välj det HDMI-uttag som ska anslutas till TV:n. MAIN : När TV:n ansluts till HDMI OUT MAIN-uttaget SUB : När TV:n ansluts till HDMI OUT SUB-uttaget MAIN+SUB : Vid anslutning till både MAIN- och SUB-uttaget Videosignaler som matas in i kompositvideoingången eller COMPONENT VIDEO-ingångarna konverteras upp till HDMI OUTsignaler och sänds sedan ut från HDMI OUT -utgången. Olika värden för Resolution kan ställas in för MAIN och SUB. HDMI-uttaget på denna enhet är endast kompatibel med HDCP2.2 (HDMI OUT MAIN och HDMI IN3-uttagen). Zone 2 Monitor Out Standardvärde: Use Detta här är inställningen som ska matas ut till TV:n för Zone 2, som är ansluten till HDMI OUT ZONE2-uttaget. Use : Aktivera denna funktion Not Use : Inaktivera denna funktion Resolution Standardvärde: Through Ange upplösningen för HDMI OUT-uttagen. Bildens upplösning konverteras av enheten, så att den överensstämmer med den upplösning som stöds av den TV som används. Through : Upplösningen kommer att vara samma som den hos insignalen. Auto : Upplösningen konverteras automatiskt i enlighet med den

51 upplösning som stöds av TV:n. 480p (480p/576p), 720p, p, 1080i, 1080p, p : Välj önskad upplösning. 4K : Ungefär fyra gånger så hög upplösning som 1080p ( eller pixlar beroende på upplösningen hos den anslutna TV:n) Source : Upplösningen blir den som ställts in för Resolution, vilket visas i avsnitt 4. Source Setup - Picture Adjust. Om 1080p är valt, kommer 1080p/24-insignalerna att sändas ut med oförändrad upplösning. Om den valda upplösningen inte stöds av monitorn matas videosignalen ut i samma upplösning som insignalen. Om 4K är valt kanske inte videosignaler kan sändas till vissa typer av TV-apparater. Se Videoupplösningar som stöds för HDMI OUT MAIN/SUB-uttagen i Felsökning för mer information. Om Monitor Out är inställt på MAIN+SUB kan endast Through eller Auto ställas in. Du kan kontrollera videon på TV:n medan du gör denna inställning. Välj värdet med markörknapparna och tryck på ENTER. Tryck på RETURN om ingen video visas. (förutom när NET, USB eller BLUETOOTH är valt) HDMI Input Det är möjligt att ändra tilldelningen för ingångsväljarknapparna och HDMI IN-uttagen. BD/DVD Standardvärde: HDMI 1 HDMI 1 till HDMI 7 : Önskat HDMI IN-uttag kan tilldelas till BD/DVDknappen. Om du inte tilldelar något uttag, välj För att välja ett HDMI-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till CBL/SAT Standardvärde: HDMI 2 HDMI 1 till HDMI 7 : Önskat HDMI IN-uttag kan tilldelas till CBL/SATknappen. Om du inte tilldelar något uttag, välj För att välja ett HDMI-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till STB/DVR

52 Standardvärde: HDMI 3 (HDCP 2.2) HDMI 1 till HDMI 7 : Önskat HDMI IN-uttag kan tilldelas till STB/DVRknappen. Om du inte tilldelar något uttag, välj För att välja ett HDMI-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till GAME Standardvärde: HDMI 4 HDMI 1 till HDMI 7 : Önskat HDMI IN-uttag kan tilldelas till GAMEknappen. Om du inte tilldelar något uttag, välj För att välja ett HDMI-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till PC Standardvärde: HDMI 5 HDMI 1 till HDMI 7 : Önskat HDMI IN-uttag kan tilldelas till PCknappen. Om du inte tilldelar något uttag, välj För att välja ett HDMI-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till AUX Standardvärde: Front/MHL Denna inställning kan inte ändras. TV/CD Standardvärde: HDMI 1 till HDMI 7 : Önskat HDMI IN-uttag kan tilldelas till TV/CDknappen. Om du inte tilldelar något uttag, välj För att välja ett HDMI-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till PHONO Standardvärde: HDMI 1 till HDMI 7 : Önskat HDMI IN-uttag kan tilldelas till PHONOknappen. Om du inte tilldelar något uttag, välj För att välja ett HDMI-uttag som redan har tilldelats en annan ingångsväljare, ändra dess inställning till

53 Component Video Input BD/DVD-knappen och CBL/SAT-knappen tilldelas till COMPONENT VIDEO IN-uttaget som fabriksinställning. Denna tilldelning kan ändras om det behövs. Om du inte tilldelar något uttag, välj BD/DVD Standardvärde: COMPONENT 1 COMPONENT 1, COMPONENT 2 : COMPONENT VIDEO IN-uttaget tilldelas till BD/DVD-knappen. CBL/SAT Standardvärde: COMPONENT 2 COMPONENT 1, COMPONENT 2 : COMPONENT VIDEO IN-uttaget tilldelas till CBL/SAT-knappen. STB/DVR Standardvärde: COMPONENT 1, COMPONENT 2 : COMPONENT VIDEO IN-uttaget tilldelas till STB/DVR-knappen. GAME Standardvärde: COMPONENT 1, COMPONENT 2 : COMPONENT VIDEO IN-uttaget tilldelas till GAME-knappen. PC Standardvärde: COMPONENT 1, COMPONENT 2 : COMPONENT VIDEO IN-uttaget tilldelas till PC-knappen. AUX Standardvärde: COMPONENT 1, COMPONENT 2 : COMPONENT VIDEO IN-uttaget tilldelas till AUX-knappen.

54 TV/CD Standardvärde: COMPONENT 1, COMPONENT 2 : COMPONENT VIDEO IN-uttaget tilldelas till TV/CD-knappen. PHONO Standardvärde: COMPONENT 1, COMPONENT 2 : COMPONENT VIDEO IN-uttaget tilldelas till PHONO-knappen. När Monitor Out är inställd på MAIN eller MAIN+SUB och Resolution är inställt på Through, kommer 480i/576ikomponentsignalerna att matas ut med deras upplösning oförändrad. Så TV-apparater som inte stödjer dessa upplösningar kommer inte att kunna visa video. Composite Video Input Det är möjligt att ändra tilldelningen för ingångsväljarknapparna och COMPOSITE VIDEO IN V1 till 3-uttagen. BD/DVD Standardvärde: VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN V-uttag kan tilldelas till BD/DVD-knappen. Om du inte tilldelar något uttag, välj CBL/SAT Standardvärde: VIDEO 1 VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN V-uttag kan tilldelas till CBL/SAT-knappen. Om du inte tilldelar något uttag, välj STB/DVR Standardvärde: VIDEO 2 VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN V-uttag kan tilldelas till STB/DVR-knappen. Om du inte tilldelar något uttag, välj

55 GAME Standardvärde: VIDEO 3 VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN V-uttag kan tilldelas till GAME-knappen. Om du inte tilldelar något uttag, välj PC Standardvärde: PC IN Denna inställning kan inte ändras. AUX Standardvärde: FRONT Denna inställning kan inte ändras. TV/CD Standardvärde: VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN V-uttag kan tilldelas till TV/CD-knappen. Om du inte tilldelar något uttag, välj PHONO Standardvärde: VIDEO 1 till VIDEO 3 : Önskat COMPOSITE VIDEO IN V-uttag kan tilldelas till PHONO-knappen. Om du inte tilldelar något uttag, välj När Monitor Out är inställd på MAIN eller MAIN+SUB och Resolution är inställt på Through, kommer 480i/576ikompositsignalerna att matas ut med deras upplösning oförändrad. Så TV-apparater som inte stödjer dessa upplösningar kommer inte att kunna visa video. Digital Audio Input Det är möjligt att ändra tilldelningen för ingångsväljarknapparna och DIGITAL IN COAXIAL 1 till 3/OPTICAL 1 till 2-uttagen. BD/DVD

56 Standardvärde: COAXIAL 1 COAXIAL 1, COAXIAL 2, COAXIAL 3, OPTICAL 1, OPTICAL 2 : Önskat DIGITAL IN-uttag kan tilldelas till BD/DVD-knappen. Om du inte tilldelar något uttag, välj CBL/SAT Standardvärde: COAXIAL 2 COAXIAL 1, COAXIAL 2, COAXIAL 3, OPTICAL 1, OPTICAL 2 : Önskat DIGITAL IN-uttag kan tilldelas till CBL/SAT-knappen. Om du inte tilldelar något uttag, välj STB/DVR Standardvärde: COAXIAL 3 COAXIAL 1, COAXIAL 2, COAXIAL 3, OPTICAL 1, OPTICAL 2 : Önskat DIGITAL IN-uttag kan tilldelas till STB/DVR-knappen. Om du inte tilldelar något uttag, välj GAME Standardvärde: OPTICAL 1 COAXIAL 1, COAXIAL 2, COAXIAL 3, OPTICAL 1, OPTICAL 2 : Önskat DIGITAL IN-uttag kan tilldelas till GAME-knappen. Om du inte tilldelar något uttag, välj PC Standardvärde: COAXIAL 1, COAXIAL 2, COAXIAL 3, OPTICAL 1, OPTICAL 2 : Önskat DIGITAL IN-uttag kan tilldelas till PC-knappen. Om du inte tilldelar något uttag, välj AUX Standardvärde: FRONT Denna inställning kan inte ändras. TV/CD Standardvärde: OPTICAL 2

57 COAXIAL 1, COAXIAL 2, COAXIAL 3, OPTICAL 1, OPTICAL 2 : Önskat DIGITAL IN-uttag kan tilldelas till TV/CD-knappen. Om du inte tilldelar något uttag, välj PHONO Standardvärde: COAXIAL 1, COAXIAL 2, COAXIAL 3, OPTICAL 1, OPTICAL 2 : Önskat DIGITAL IN-uttag kan tilldelas till PHONO-knappen. Om du inte tilldelar något uttag, välj Samplingshastigheter för PCM-signaler (stereo, mono) från en digital ingång är 32 khz/44,1 khz/48 khz/88,2 khz/96 khz/16 bit, 20 bit, 24 bit. SN HTML_SV (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

58 Avancerade inställningar 2.Speaker Setup (Högtalarinställningar) Låter dig ändra högtalarinställningar såsom förekomsten av subwoofer, delningsfrekvens och så vidare. Inställningarna konfigureras automatiskt om du använder den automatiska högtalarinställningen. Dessutom kan denna funktion kan inte väljas om hörlurar är anslutna eller ljud sänds ut från TV:ns högtalare. Speaker Settings Ändra de anslutna högtalarnas impedans, typen av anslutning för fronthögtalarna och typen av höjd-högtalare. Speaker Impedance Standardvärde: 6ohms Ställ in impedansen (Ω) för de anslutna högtalarna. 4ohms : Om någon av de anslutna högtalarna har 4 Ω eller mer, till mindre än 6 Ω impedans 6ohms : När alla de anslutna högtalarna har 6 Ω eller mer impedans Front Speakers Type Standardvärde: Normal Välj anslutningstyp för fronthögtalarna. Normal : När fronthögtalarna är anslutna på ett normalt sätt Bi-Amp : När fronthögtalarna är anslutna som dubbelförstärkare Height 1 Speakers Type Standardvärde: Not Use Ställ in den typ av högtalare som är ansluten till HEIGHT 1- högtalarkanalerna. Välj bland följande alternativ beroende på typen och placeringen av de anslutna högtalarna: Not Use, Front High, Top Front, Top Middle, Dolby Enabled Speaker (Front), Dolby Enabled Speaker (Surround) eller Dolby Enabled Speaker (Back). Om Front Speakers Type är inställt på Bi-Amp kommer denna inställning att ställas in på Not Use.

59 Dolby Enabled Speaker (Surround) kan inte ställas in när Surround är inställt på None. Dolby Enabled Speaker (Back) kan inte ställas in när Speaker Configuration - Back är inställt på None eller Back ch är inställt på 1ch. Height 2 Speakers Type Standardvärde: Not Use Ställ in den typ av högtalare som är ansluten till HEIGHT 2- högtalarkanalerna. Valbara alternativ varierar beroende på inställningen för Front Speakers Type. Välj bland följande alternativ beroende på typen och placeringen av de anslutna högtalarna och inställningen för Front Speakers Type. Om Front Speakers Type är inställt på Normal : Välj Not Use, Top Middle, Top Rear, Rear High, Dolby Enabled Speaker (Surround) eller Dolby Enabled Speaker (Back). Om Front Speakers Type är inställt på Bi-Amp : Välj Not Use, Front High, Top Front, Top Middle, Dolby Enabled Speaker (Front), Dolby Enabled Speaker (Surround) eller Dolby Enabled Speaker (Back). I något av följande fall ställs denna inställning in på Not Use. Front Speakers Type är inställt på Normal och Height 1 Speakers Type är inställt på Not Use. Height 1 Speakers Type är inställt på Top Middle, Dolby Enabled Speaker (Surround) eller Dolby Enabled Speaker (Back). Dolby Enabled Speaker (Surround) kan inte ställas in när Surround är inställt på None. Dolby Enabled Speaker (Back) kan inte ställas in när Speaker Configuration - Back är inställt på None eller Back ch är inställt på 1ch. Powered Zone 2 Standardvärde: No Ställ in förekomst av högtalaranslutning för Zone 2. Yes : När högtalare är anslutna till Zone 2-högtalarkanaler No : När högtalare inte är anslutna till Zone 2-högtalarkanaler Om Height 2 Speakers Type är inställt på något annat än Not Use ställs detta alternativ in på No. Powered Zone 3

60 Standardvärde: No Ställ in anslutningen av högtalarna till Zone 3-högtalarkanaler. Yes : När högtalare är anslutna till Zone 3-högtalarkanaler No : När högtalare inte är anslutna till Zone 3-högtalarkanaler I något av följande fall ställs denna inställning in på No : Front Speakers Type är inställt på Bi-Amp. Height 1 Speakers Type är inställt på något annat än Not Use. Powered Zone 2 är inställt på No. 11ch Playback Standardvärde: No Välj Yes för att aktivera 11.2 ch playback på denna enhet. Ändras automatiskt till 80Hz(THX) när frontbredd-högtalarens inställning i högtalarinställningarna är Not Use. Denna inställning kan inte ändras i något av följande fall. Front Speakers Type är inställt på Bi-Amp. Height 1 Speakers Type är inställt på Not Use. Powered Zone 2 är inställt på Yes. För impedans, kontrollera uppgifterna på högtalarnas baksidor eller deras instruktionsmanual. Speaker Configuration Låter dig ändra högtalarinställningar såsom förekomsten av varje högtalare, delningsfrekvens och så vidare. Inställningarna konfigureras automatiskt om du använder den automatiska högtalarinställningen. Ljudet matas inte ut när du gör den här inställningen. Subwoofer Standardvärde: 2ch Ställ in vilka PRE OUT SW-uttag som skickar ut audiosignaler. 1ch : Endast PRE OUT SW1-uttagen skickar ut audiosignaler. 2ch : Både PRE OUT SW1-uttagen och PRE OUT SW2-uttagen skickar ut audiosignaler. No : PRE OUT SW1-uttagen och PRE OUT SW2-uttagen skickar inte ut audiosignaler. Front Standardvärde: 80Hz(THX)

61 Välj delningsfrekvens från 40Hz till 200Hz för att börja sända ut frekvenser för varje kanal. Full Band : Hela bandet matas ut. Front kommer att låsas på Full Band om Subwoofer är inställt på No, och basfrekvenserna för de andra kanalerna kommer att sändas ut från fronthögtalarna. Se bruksanvisningen för den högtalare som används för information om inställningar. Center Standardvärde: 80Hz(THX) Välj delningsfrekvens från 40Hz till 200Hz för att börja sända ut frekvenser för varje kanal. Full Band : Hela bandet matas ut. None : När ingen kompatibel högtalare anslutits Full Band kan endast väljas när Front är inställt på Full Band. Surround Standardvärde: 80Hz(THX) Välj delningsfrekvens från 40Hz till 200Hz för att börja sända ut frekvenser för varje kanal. Full Band : Hela bandet matas ut. None : När ingen kompatibel högtalare anslutits Full Band kan endast väljas när Front är inställt på Full Band. None kan endast väljas när Height 1 Speakers Type eller Height 2 Speakers Type är inställt på Not Use. Back Standardvärde: 80Hz(THX) Välj delningsfrekvens från 40Hz till 200Hz för att börja sända ut frekvenser för varje kanal. Full Band : Hela bandet matas ut. None : När ingen kompatibel högtalare anslutits I något av följande fall ställs denna inställning in på None. Surround är inställt på None. Speaker Settings - Powered Zone 3 är inställt på Yes, och ZONE 2 och ZONE 3 är aktiverat. Speaker Settings - Front Speakers Type är inställt på Bi-Amp, Powered Zone 2 är inställt på Yes och ZONE2 är aktiverad. Full Band kan endast väljas när Surround är inställt på Full Band.

62 Back ch Standardvärde: 2ch Välj antalet kanaler för den anslutna bakre surroundhögtalaren. 1ch : När en högtalare är ansluten (anslut till BACK L-uttagen) 2ch : När två högtalare anslutits Inställningen kan inte ändras om Back är inställt på None. Wide Standardvärde: None Välj delningsfrekvens från 40Hz till 200Hz för att börja sända ut frekvenser för varje kanal. Full Band : Hela bandet matas ut. None : När ingen kompatibel högtalare anslutits I något av följande fall ställs denna inställning in på None. Surround är inställt på None. Speaker Settings - Height 2 Speakers Type är inställt på något annat än Not Use. Speaker Settings - Powered Zone 2 är inställt på Yes. Full Band kan endast väljas när Front är inställt på Full Band. Height 1 Standardvärde: None Välj delningsfrekvens från 40Hz till 200Hz för att börja sända ut frekvenser för varje kanal. Full Band : Hela bandet matas ut. Om Height 1 Speakers Type är inställt på Not Use ställs detta alternativ in på None. Inställningen kan inte ändras om Speaker Settings - Front Speakers Type är inställt på Bi-Amp. Full Band kan endast väljas när Front är inställt på Full Band. Om någon typ är vald i Speaker Settings - Height 1 Speakers Type ställs denna inställning in på 80Hz(THX) som standardvärde. I detta fall kan denna inställning inte ställas in på None. Height 2 Standardvärde: None Välj delningsfrekvens från 40Hz till 200Hz för att börja sända ut frekvenser för varje kanal.

63 Full Band : Hela bandet matas ut. Om Height 2 Speakers Type är inställt på Not Use ställs detta alternativ in på None. Full Band kan endast väljas när Front är inställt på Full Band. Om någon typ är vald i Speaker Settings - Height 2 Speakers Type ställs denna inställning in på 80Hz(THX) som standardvärde. I detta fall kan denna inställning inte ställas in på None. LPF of LFE Standardvärde: 120Hz Ställ in i lågpassfiltret för LFE-signaler (lågfrekvent effekt) för att kunna sända signaler med lägre frekvens än det inställda värdet och följaktligen slippa oönskat brus. Lågpassfiltret fungerar bara för källor med LFE-kanal. Välj ett värde mellan 80Hz till 120Hz. Off : Använd inte denna funktion Subwoofer Phase Standardvärde: 0 Basljudet i subwoofrarna kan vara otillräckligt beroende på typ av ljud och lyssningspositionen. Ändra i så fall faserna i subwoofrarna. Ställ in fasvärdet, medan du lyssnar på ljudet så att du kan få önskat basljud. 0 : subwoofrarna är i normal fas. 180 : subwoofrarna är i omvänd fas. Inställningen kan inte ändras om Subwoofer är inställt på No. Dubbel Bass Standardvärde: Denna funktion förstärker basen genom att mata basljud från de främre vänstra och högra högtalarna och mitthögtalaren till subwoofern. On : Basutmatningen kommer att förstärkas. Off(THX) : Basutmatningen kommer inte att förstärkas. Inställningen kommer inte att konfigureras automatiskt även om du utförde automatisk högtalarinställning. Om Subwoofer är inställd på No eller om Front är inställt på något annat än Full Band denna inställning kan inte ändras. Om du använder THX-certifierade högtalare rekommenderar vi följande inställningar:

64 Ställ in värdet 80Hz(THX) för delningsfrekvens. Ställ in värdet 80Hz(THX) för LPF av LFE. Ställ in värdet Off(THX) för Double Bass. Speaker Distance Ställ in avståndet från varje högtalare till lyssningspositionen. Inställningarna konfigureras automatiskt om du använder den automatiska högtalarinställningen. Unit Standardvärde: feet/meters Ange enheten för avstånd för konfigurering av inställningarna. feet : För inställning i fot (0,1 fot till 30,0 fot, i steg om 0,1 fot) meters : För inställning i meter (0,03 m till 9,00 meter, i steg om 0,03 meter) Front Left Standardvärde: 12.0ft/3.60m Ange avståndet mellan varje högtalare och lyssningspositionen. Wide Left Standardvärde: 12.0ft/3.60m Ange avståndet mellan varje högtalare och lyssningspositionen. I följande fall kan inställningarna inte ändras. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powered Zone 2 är inställt på Yes. Center Standardvärde: 12.0ft/3.60m Ange avståndet mellan varje högtalare och lyssningspositionen. Wide Right Standardvärde: 12.0ft/3.60m Ange avståndet mellan varje högtalare och lyssningspositionen. I följande fall kan inställningarna inte ändras. Speaker Settings - Front Speakers Type är inställt på Bi-

65 Amp. Speaker Settings - Powered Zone 2 är inställt på Yes. Front Right Standardvärde: 12.0ft/3.60m Ange avståndet mellan varje högtalare och lyssningspositionen. Surround Right Standardvärde: 7.0ft/2.10m Ange avståndet mellan varje högtalare och lyssningspositionen. Back Right Standardvärde: 7.0ft/2.10m Ange avståndet mellan varje högtalare och lyssningspositionen. Inställningen visas inte om Speaker Configuration - Back är inställt på något annat än None och Back ch är inställt på något annat än 1ch. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powered Zone 3 är inställt på Yes, och ZONE2 och ZONE3 är aktiverade. Speaker Settings - Front Speakers Type är inställt på Normal, Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Back Left Standardvärde: 7.0ft/2.10m Ange avståndet mellan varje högtalare och lyssningspositionen. Inställningen visas inte om Speaker Configuration - Back är inställt på något annat än None och Back ch är inställt på något annat än 1ch. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powered Zone 3 är inställt på Yes, och ZONE2 och ZONE3 är aktiverade. Speaker Settings - Front Speakers Type är inställt på Normal, Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad.

66 Back Standardvärde: 7.0ft/2.10m Ange avståndet mellan varje högtalare och lyssningspositionen. Inställningen visas endast om Speaker Configuration - Back är inställt på något annat än None och Back ch är inställt på 1ch. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powered Zone 3 är inställt på Yes, och ZONE2 och ZONE3 är aktiverade. Speaker Settings - Front Speakers Type är inställt på Normal, Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Surround Left Standardvärde: 7.0ft/2.10m Ange avståndet mellan varje högtalare och lyssningspositionen. Subwoofer 1 Standardvärde: 12.0ft/3.60m Ange avståndet mellan varje högtalare och lyssningspositionen. Inställningen kan inte ändras om Speaker Configuration - Subwoofer är inställt på No. Subwoofer 2 Standardvärde: 12.0ft/3.60m Ange avståndet mellan varje högtalare och lyssningspositionen. Inställningen kan inte ändras om Speaker Configuration - Subwoofer är inställt på 1ch eller No. Height 1 Left Standardvärde: 9.0ft/2.70m Ange avståndet mellan varje högtalare och lyssningspositionen. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Height 1 Speakers Type är inställt på Not Use. Speaker Settings - Powerd Zone 2 är inställt på Yes och

67 även Zone 2 är aktiverad. Height 1 Right Standardvärde: 9.0ft/2.70m Ange avståndet mellan varje högtalare och lyssningspositionen. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Height 1 Speakers Type är inställt på Not Use. Speaker Settings - Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Height 2 Right Standardvärde: 9.0ft/2.70m Ange avståndet mellan varje högtalare och lyssningspositionen. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Height 2 Speakers Type är inställt på Not Use. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Height 2 Left Standardvärde: 9.0ft/2.70m Ange avståndet mellan varje högtalare och lyssningspositionen. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Height 2 Speakers Type är inställt på Not Use. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. När högtalaren är inställd på None i Speaker Configuration kan inställningarna för Speaker Distance inte ändras. Standardvärdena varierar beroende på region. Level Calibration Justera nivån för varje högtalare med den inbyggda testtonen. Inställningarna konfigureras automatiskt om du använder den automatiska

68 högtalarinställningen. Front Left Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Wide Left Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powerd Zone 2 är inställt på Yes. Center Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Wide Right Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powerd Zone 2 är inställt på Yes. Front Right Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Surround Right Standardvärde: 0.0dB

69 Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Back Right Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Inställningen visas inte om Speaker Configuration - Back är inställt på något annat än None och Back ch är inställt på något annat än 1ch. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powered Zone 3 är inställt på Yes, och ZONE2 och ZONE3 är aktiverade. Speaker Settings - Front Speakers Type är inställt på Normal, Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Back Left Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Inställningen visas inte om Speaker Configuration - Back är inställt på något annat än None och Back ch är inställt på något annat än 1ch. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powered Zone 3 är inställt på Yes, och ZONE2 och ZONE3 är aktiverade. Speaker Settings - Front Speakers Type är inställt på Normal, Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Back Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Inställningen visas endast om Speaker Configuration - Back är inställt på något annat än None och Back ch är inställt på 1ch.

70 Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powered Zone 3 är inställt på Yes, och ZONE2 och ZONE3 är aktiverade. Speaker Settings - Front Speakers Type är inställt på Normal, Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Surround Left Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Subwoofer 1 Standardvärde: 0.0dB Välj ett värde mellan -15.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Inställningen kan inte ändras om Speaker Configuration - Subwoofer är inställt på No. Subwoofer 2 Standardvärde: 0.0dB Välj ett värde mellan -15.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Inställningen kan inte ändras om Speaker Configuration - Subwoofer är inställt på 1ch eller No. Height 1 Left Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Height 1 Speakers Type är inställt på Not Use. Speaker Settings - Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Height 1 Right

71 Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Height 1 Speakers Type är inställt på Not Use. Speaker Settings - Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Height 2 Right Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Height 2 Speakers Type är inställt på Not Use. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. Height 2 Left Standardvärde: 0.0dB Välj ett värde mellan -12.0dB och +12.0dB (i steg om 0.5dB). En testton sänds ut varje gång du ändrar värdet. Välj önskad nivå. Denna inställning kan inte ändras i något av följande fall. Speaker Settings - Height 2 Speakers Type är inställt på Not Use. Speaker Settings - Front Speakers Type är inställt på Bi- Amp. Speaker Settings - Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. I följande fall kan inställningarna för Level Calibration inte ändras: Högtalaren är inställd på No eller None i Speaker Configuration. Mute (MUTING) är inställt. Testtonen sänds ut vid standardnivån för THX, som är 0dB (absolut volyminställning 82). Om du normalt lyssnar med volyminställningar under detta, var försiktig eftersom testtonen kommer att vara mycket högre. Om du använder en handhållen ljudtrycksnivåmätare ska du justera nivån

72 för varje högtalare till 75dB SPL vid lyssningspositionen, uppmätt med C- vikt och långsam avläsning. THX Audio Setup Surr Back Speaker Spacing Standardvärde: >4ft/>1.2m Välj avståndet mellan surround back-högtalare från följande värden. När Unit är inställt på feet i Speaker Distance : Välj ett värde från <1ft, 1ft-4ft och >4ft. När Unit är inställt på meters i Speaker Distance : Välj ett värde från <0.3m, 0.3m-1.2m och >1.2m. Denna inställning kan inte ändras i något av följande fall. Back är inställt på None i Speaker Configuration. Back ch är inställt på 1ch i Speaker Configuration. Powered Zone 3 är inställt på Yes, och ZONE2 och ZONE3 är aktiverade. Speaker Settings - Front Speakers Type är inställt på Normal, Powerd Zone 2 är inställt på Yes och även Zone 2 är aktiverad. THX Ultra2/Select2 Subwoofer Standardvärde: No Ställ in om en THX-certifierad subwoofer är ansluten eller ej. Yes : När en THX-certifierad subwoofer är ansluten No : När ingen THX-certifierad subwoofer är ansluten Inställningen kan inte ändras om Speaker Configuration - Subwoofer ställs in på No. BGC (Boundary Gain Compensation) Standardvärde: Off Om layouten på ditt lyssningsrum (av praktiska eller estetiska skäl) förlägger de flesta lyssnarna nära den bakre väggen, kan den resulterande basnivån bli tillräckligt förstärkt av avgränsningen att det totala ljudet blir dånande. THX Select2 Plus receivers innehåller en Boundary Gain Compensation-funktion (BGC) för att förbättra basbalans. On : Använd denna funktion Off : Använd inte denna funktion Denna inställning kan inte ändras i något av följande fall.

73 Speaker Configuration - Subwoofer är inställt på No. THX Ultra2/Select2 Subwoofer är inställt på No. Loudness Plus Standardvärde: On När inställningen Loudness Plus är On är det möjligt att uppleva även subtila nyanser av ljuduttryck med låg volym. Detta är endast tillgängligt när ljudåtergivningssättet THX är valt. On : Använd denna funktion Off : Använd inte denna funktion THX Loudness Plus THX Loudness Plus är en ny volymkontrollteknik som finns i THX Ultra2 Plus - och THX Select2 Plus -certifierade receivers. Med THX Loudness Plus kan hemmabioanvändare nu uppleva all detaljrikedom i en surroundmix och på alla volymnivåer. Om man skruvar ner volymen under referensnivå blir konsekvensen att vissa ljudelement kan förloras eller uppfattas annorlunda av lyssnaren. THX Loudness Plus kompenserar för de ton- och rymdskiftningar som inträffar när volymen sänks genom intelligent anpassning av omgivande surround-kanalnivåer och frekvensrespons. Detta gör att användare kan uppleva den verkliga kraften i ljudspåren oberoende av volyminställningen. THX Loudness Plus tillämpas automatiskt när man lyssnar i något av ljudåtergivningssätten THX. De nya lägena THX Cinema, THX Music och THX Games är skräddarsydda för att kunna använda lämpliga THX Loudness Plus-inställningar för varje typ av innehåll. SN HTML_SV (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

74 Avancerade inställningar 3.Audio Adjust (Ljudjustering) Anpassar olika inställningar för ljud, t.ex. inställningar för uppspelning av multiplexljud eller flerspråkiga TV-sändningar och ljudfältsinställningar för ljudåtergivningssätten. Multiplex/Mono Multiplex Input Channel Standardvärde: Main Ställ in de ljudkanaler eller språk som ska matas ut när du spelar upp multiplexljud eller flerspråkiga TV-sändningar osv. Main : Endast huvudkanalen Sub : Endast subkanalen Main/Sub : Huvud- och subkanalerna matas ut samtidigt. Om multiplexljud spelas visas 1+1 när Display på huvudenheten trycks in. Mono Input Channel Standardvärde: Left+Right Ställer in den kanal som ska användas för att spela upp 2-kanals digitalkällor, såsom Dolby Digital eller 2-kanals analoga/pcm-källor med ljudåtergivningssättet mono. Left : Endast vänster kanal Right : Endast höger kanal Left+Right : Vänster och höger kanal Mono Output Speaker Standardvärde: Center Välj den högtalare som ska mata ut monoljud i ljudåtergivningssättet mono. Center : Ljudet matas ut från mittenhögtalaren.

75 Left/Right : Ljudet matas ut från de främre L/R-högtalarna. Inställningen låses på Left/Right om Speaker Configuration - Center ställs in på None. Dolby Gör inställningar för ljudåtergivningssättet Dolby. Loudness Management Standardvärde: On Aktivera funktionen Late Night som gör att du kan lyssna på surroundljud med Dolby TrueHD-uppspelning även med låg volym. On : Använd denna funktion Off : Använd inte denna funktion Center Spread Standardvärde: Off Justera bredden på det främre ljudfältet som skapas under Dolby surround-uppspelning. On : Ljudfältet sprids ut åt vänster och höger. Off : Ljudfältet centraliseras. Inställningen låses på Off om Speaker Configuration - Center ställs in på None. DTS Göra inställningar för ljudåtergivningssättet DTS Neo:X Music. Neo:X Music Center Image Standardvärde: 2 Justera bredden på den främre kanalens ljudfält när du spelar med ljudåtergivningssättet DTS Neo:X Music. 0 till 5 : Om ett lägre värde väljs flyttas den främre kanalens ljudfält mot mitten, medan högre värden sprider ljudfältet mot vänster och höger. Theater-Dimensional Gör inställningar för läget Theater-Dimensional.

76 Listening Angle Standardvärde: Wide Ange vinkel för de främre vänstra och högra högtalarna i förhållande till lyssningspositionen när du spelar med ljudåtergivningssättet Theater- Dimensional. Narrow : Mindre än 30 Wide : Större än 30 Värden som rekommenderas för Listening Angle är: 20 när Narrow har valts och 40 när Wide har valts. LFE Level Ställ in den lågfrekventa effektnivån (LFE) i Dolby Digital-, DTS-, Multichannel PCM-, Dolby TrueHD-, DTS-HD Master Audio- och DSDsignalerna. Dolby Digital/Dolby Digital Plus Standardvärde: 0dB Välj den lågfrekventa effektnivån (LFE) för varje typ av signal från 0dB till - db. Om det lågfrekventa effektljudet är för starkt, välj 20dB eller db. Den här inställningen fungerar på LFE-kanalvolymen för Dolby Digital- och Dolby Digital Plus-källor. DTS/DTS-HD Highresolution Audio Standardvärde: 0dB Välj den lågfrekventa effektnivån (LFE) för varje typ av signal från 0dB till - db. Om det lågfrekventa effektljudet är för starkt, välj 20dB eller db. Den här inställningen fungerar på LFE-kanalvolymen för DTS- och DTS-HD High Resolution-källor. Multich PCM Standardvärde: 0dB Välj den lågfrekventa effektnivån (LFE) för varje typ av signal från 0dB till - db. Om det lågfrekventa effektljudet är för starkt, välj 20dB eller db. Dolby TrueHD

77 Standardvärde: 0dB Välj den lågfrekventa effektnivån (LFE) för varje typ av signal från 0dB till - db. Om det lågfrekventa effektljudet är för starkt, välj 20dB eller db. DTS-HD Master Audio Standardvärde: 0dB Välj den lågfrekventa effektnivån (LFE) för varje typ av signal från 0dB till - db. Om det lågfrekventa effektljudet är för starkt, välj 20dB eller db. DSD Standardvärde: 0dB Välj den lågfrekventa effektnivån (LFE) för varje typ av signal från 0dB till - db. Om det lågfrekventa effektljudet är för starkt, välj 20dB eller db. Den här inställningen fungerar på LFE-kanalvolymen för DSD (Super Audio CD)-källor. Direct Gör inställningar för Pure Audio och Direct listening modes. Analog Subwoofer Standardvärde: Off Ställ in utmatningen av lågfrekvenssignaler från subwoofern under uppspelning i Pure Audio eller Direct listening mode. Off : Ingen utmatning On : Utgång Inställningen kan inte ändras om Speaker Configuration - Subwoofer är inställt på No. DSD DAC Direct Standardvärde: Off Ställ in bearbetning av DSD (Super Audio CD)-ljudsignaler som utförs av DSP när Pure Audio eller Direct listening mode är valt. Off : DSD-signaler bearbetas av DSP. On : DSD-signaler bearbetas inte av DSP.

78 SN HTML_SV (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

79 Avancerade inställningar 4.Source Setup (Källinställningar) Justera volymnivåskillnaden mellan de olika apparaterna kopplade till denna enhet, byt namn på en ingångsväljare eller justera bildens kvalitet. Inställningen kan ställas in separat för varje ingångsväljarknapp. När du väljer önskad ingång för att kontrollera video eller ljud, starta uppspelning av den anslutna enheten. AccuEQ Room Calibration AccuEQ Room Calibration Standardvärde: Off Aktivera/inaktivera det ljudfält som ställts in med automatisk högtalarinställning On : Aktivera denna funktion Off : Inaktivera denna funktion I följande fall kan inställningarna inte ändras: Automatisk högtalarinställning utförs inte. Hörlurar är anslutna. IntelliVolume IntelliVolume Standardvärde: 0dB Justera volymnivåskillnaden mellan de anordningar som är anslutna till enheten. Välj ett värde mellan -12dB och +12dB. Ange ett negativt ( ) värde om volymen på målenheten är högre än de andra och ett positivt (+) värde om den är lägre. Denna funktion fungerar inte i Zone 2/Zone 3. Name Edit Ställ in ett enkelt namn för varje ingång. Det inställda namnet kommer att visas på huvudenhetens display.

80 Name Standardvärde: Input name 1. Välj ett tecken eller en symbol med markören och tryck på ENTER. Upprepa detta för att mata in 10 tecken eller mindre. Shift : Växlar mellan versaler och gemener. (Du kan även trycka på +10 på fjärrkontrollen för att växla mellan versaler och gemener). : Flyttar markören i pilens riktning. Back Space : Tar bort ett tecken till vänster om markören. Space : Placerar ett mellanslag. Tryck på CLR på fjärrkontrollen för att radera alla inmatade tecken. 2. Efter inmatning, välj OK med markören och tryck på ENTER. Det inmatade namnet kommer att sparas. För att namnge en förinställd radiostation, tryck på TUNER på fjärrkontrollen, välj AM/FM och välj ett snabbvalsnummer. Inställningen kan inte göras om du har valt NET, USB eller BLUETOOTH som ingångskälla. Picture Adjust Justera bildens kvalitet. Om du justerar den genom att kontrollera videon, tryck på ENTER. Tryck på RETURN för att återställa skärmen till föregående status. Wide Mode Standardvärde: Auto Ställ in bildförhållandet. Auto : Bildförhållandet ställs in automatiskt i enlighet med insignalerna och skärmbildens inställning för utmatning. 4:3 : Full : Zoom :

81 Wide Zoom : När en 3D- eller 4K-videokälla matas in, ställs denna inställning in på Full. Dessutom, för vissa upplösningar, kan denna inställning avaktiveras och ställas in på Full. Picture Mode Standardvärde: Custom En lämplig bildkvalitetsinställning för cinema eller game kan väljas. Du kan också justera varje post för att få din favoritbildkvalitet. Custom : Posterna från Game Mode till Blue Contrast nedan kan justeras efter behov. ISF Day : ISF Day : Välj när rummet är ljust. ISF Night : Välj detta när rummet är mörkt. Cinema : När videokällan är cinema Game : När videokällan är game Standard : Upplösningen kommer att ändras men bildkvaliteten justeras inte. Bypass : Varken upplösningen eller bildkvaliteten justeras. Om du väljer Bypass kommer skärmvisningsfunktionen att avaktiveras. Receivern har utformats till att integrera inställnings- och kalibreringsstandarder som etablerats av Imaging Science Foundation (ISF). ISF har utvecklat noggrant utformade, industrierkända standarder för optimal videoprestanda och har implementerat ett utbildningsprogram för tekniker och montörer för användning av dessa standarder för att uppnå optimal bildkvalitet från receivern. I enlighet med detta rekommenderar Onkyo att inställning och kalibrering utförs av en ISF-certifierad installationstekniker. Game Mode Standardvärde: Off Ändra till inställningen som passar för spel. Korrigera även eventuell fördröjning av spelkonsolens videosignaler. On : Använd denna funktion

82 Off : Använd inte denna funktion Om du väljer On kommer fördröjningen att korrigeras men bildkvaliteten blir lägre. Inställningen låses på Off om Resolution ställs in på 4K. Film Mode Standardvärde: Auto Ändra till inställningen som passar för film. Auto : Bildbearbetning som passar för film kommer att utföras. Video : Film Mode kommer inte att tillämpas och insignalerna bearbetas som videokälla. Edge Enhancement Standardvärde: Off Justera skärpan på konturerna i bilden. Välj mellan Off, Low, Mid (medel) och High. Inställningen låses på Off om Game Mode ställs in på On. När den horisontella upplösningen på den utmatade videon är TV-linjer eller mer, ställs denna inställning in på Off. Noise Reduction Standardvärde: Off Reducera brus på skärmen. Välj mellan Off, Low, Mid (medel) och High. Inställningen låses på Off om Game Mode ställs in på On. Resolution Standardvärde: Through Justera upplösningen för HDMI OUT-uttagen. Bildens upplösning konverteras till det värde som stämmer överens med den upplösning som stöds av din TV. Through : Upplösningen konverteras inte och kommer att vara samma som den hos insignalerna. Auto : Upplösningen konverteras automatiskt till den upplösning som stöds av TV:n. 480p (480p/576p), 720p, p, 1080i, 1080p eller p : Välj önskad upplösning. 4K : Ungefär fyra gånger så hög upplösning som 1080p ( eller pixlar beroende på den upplösning som stöds av den anslutna TV:n) Inställningen kan endast ändras när Source är valt för

83 Resolution vilket visas i avsnitt 1. Input/Output Assign - Monitor Out - Resolution. Om 4K är valt kanske inte videosignaler kan sändas till vissa typer av TV-apparater. Se Videoupplösningar som stöds för HDMI OUT MAIN/SUB-uttagen i Felsökning för mer information. Brightness Standardvärde: 0 Justera ljusstyrkan på skärmen. Välj ett värde mellan -50 och +50. Contrast Standardvärde: 0 Justera kontrasten på skärmen. Välj ett värde mellan -50 och +50. Hue Standardvärde: 0 Korrigera färgtonen på skärmen. Välj ett värde mellan -50 och +50. Saturation Standardvärde: 0 Justera mättnad på skärmen. Välj ett värde mellan -50 och +50. Color Temperature Standardvärde: Normal Ställ in färgtemperatur på skärmen. Välj mellan Warm, Normal och Cool. Gamma Standardvärde: 0 Justera det relativa förhållandet mellan R- (röd), G- (grön) och B- (blå) datasignaler i den inmatade bilden och de i den utmatade bilden. Välj ett värde mellan -3 och +3. Red Brightness Standardvärde: 0 Justera ljusstyrkan för röda färger på skärmen. Välj ett värde mellan -50 och +50.

84 Red Contrast Standardvärde: 0 Justera kontrasten för röda färger på skärmen. Välj ett värde mellan -50 och +50. Green Brightness Standardvärde: 0 Justera ljusstyrkan för gröna färger på skärmen. Välj ett värde mellan -50 och +50. Green Contrast Standardvärde: 0 Justera kontrasten för gröna färger på skärmen. Välj ett värde mellan -50 och +50. Blue Brightness Standardvärde: 0 Justera ljusstyrkan för blå färger på skärmen. Välj ett värde mellan -50 och +50. Blue Contrast Standardvärde: 0 Justera kontrasten för blå färger på skärmen. Välj ett värde mellan -50 och +50. Om NET, USB eller BLUETOOTH är valt inställningarna för Picture Adjust inte ändras. Tryck på CLR på fjärrkontrollen om du återställer alla inställningar från Game Mode till och med Blue Contrast till sina standardvärden. Audio Selector Gör inställning för ingående ljud. Inställningen kan ställas in separat för varje ingångsväljarknapp. Välj den ingångsväljare som ska konfigureras. Audio Selector Standardvärde: Låter dig välja prioriterad ingångskälla.

85 ARC : När prioritet ges till insignal från ARC-kompatibel TV. Inställningen kan endast väljas när 7. Hardware Setup - HDMI - Audio Return Channel är inställt på Auto och även ingången TV/CD är vald. HDMI : När prioritet ges till insignal från HDMI-uttag Inställningen kan endast väljas när ingången är tilldelad till HDMI INuttaget på inställningen HDMI Input. COAXIAL (Coaxial input) : När prioritet ges till insignal från COAXIAL IN-uttag. Inställningen kan endast väljas när ingången är tilldelad till COAXIAL-uttaget i inställningen Digital Audio Input. OPTICAL (Optical input) : När prioritet ges till insignal från OPTICAL IN-uttag. Inställningen kan endast väljas när ingången är tilldelad till OPTICAL-uttaget i inställningen Digital Audio Input. Analog : För att alltid sända ut analogt ljud oberoende av insignalen Fixed Mode Standardvärde: Off Ange en insignal när HDMI, COAXIAL (Coaxial input) eller OPTICAL (Optical input) har valts för Audio Selector. Ställ in detta alternativ om brus förekommer eller om början av en låt som kommer efter ett avbrott kapas vid spelning av PCM- eller DTS-källor. Off : För att spela upp en analog signal när det inte finns någon digital signal. PCM : För att låsa ingångskällan till PCM (med undantag för Multichannel PCM). DTS : För att låsa ingångskällan på DTS (utom för DTS-HD). Om inställningen Audio Selector ändras, ändras inställningen till Off. Inställningen kan inte ändras när PHONO, TUNER, NET, USB eller BLUETOOTH -ingången är vald eller om funktionen WHOLE HOUSE MODE är på. SN HTML_SV (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

86 Avancerade inställningar 5.Listening Mode Preset (Förval av lyssningsläge) Du kan förinställa dina bästa ljudåtergivningssätt för varje ingång. (Du kan till exempel alltid använda rak avkodning för Dolby TrueHD-källan hos Blu-ray Disc för att spela upp med oförändrat ljudfält.) När listan med ingångskällor visas ställer du in signaltyp och ljudåtergivningssätt. Även om det är möjligt att välja ljudåtergivningssättet under uppspelning så återställs valt läge när enheten går in i standby-läge. Analog/PCM Standardvärde: Last Valid Ställ in ljudåtergivningssätt för uppspelning av PCM-signaler av CD och analoga signaler för LP-skiva och kassettband. Mono/Multiplex Source Standardvärde: Last Valid Ställ in ljudåtergivningssätt för uppspelning av Dolby Digital och andra digitala signaler som spelats in i mono eller multiplexljud. 2ch Source Standardvärde: Last Valid Ställ in ljudåtergivningssätt för uppspelning av Dolby Digital och andra digitala signaler som spelats in i 2 kanaler. Dolby D/Dolby D Plus/TrueHD Standardvärde: Last Valid Ställ in ljudåtergivningssättet för uppspelning av Dolby Digital-, Dolby Digital Plus- och Dolby TrueHD-signaler. DTS/DTS-ES/DTS-HD

87 Standardvärde: Last Valid Ställ in ljudåtergivningssättet för uppspelning av digitala ljudsignaler i högupplösningsformaten DTS och DTS-HD. Välj det ljudåtergivningssätt som anges för Blu-ray eller annan sådan DTS-HD Master Audio-källa. Other Multich Source Standardvärde: Last Valid Ställ in ljudåtergivningssätt för uppspelning av DSD-signaler av DVD- Audio och Super Audio CD som matas in från HDMI IN-kontakten. Tillgängliga ljudåtergivningssätt varierar beroende på insignalen. Inställningen Last Valid kommer alltid att välja det senast valda sättet. Endast Analog kan ställas in på ingångskällan TUNER. Digital och TrueHD kan ställas in på ingångskällorna NET och USB. Endast Digital kan ställas in på ingångskällan BLUETOOTH.

88 Avancerade inställningar 6.Miscellaneous (Övriga inställningar) Volume Setup Gör en detaljerad volyminställning på enheten. Volume Display Standardvärde: Absolute Växla volymdisplayen mellan absolut värde och relativt värde. Det absoluta värdet 82 är likvärdigt med det relativa värdet 0dB. Absolute : Absoluta värden såsom 0.5 till Relative (THX) : Relativa värden såsom -81.5dB och +18.0dB Om det absoluta värdet är inställt på 82.0 visas 82.0Red på displayen och THX -indikatorn blinkar. Muting Level Standardvärde: - db Ställ in hur mycket lyssningsvolymen ska minskas när ljudet stängs av. Välj ett värde bland - db, -50dB till -10dB. (i steg om 10dB) Maximum Volume Standardvärde: Off Ställ in maximal volym för att undvika för hög volym. Välj ett värde mellan Off och 50 till 99. Power On Volume Standardvärde: Last Ställ in volymnivån när strömmen slås på. Välj ett värde från Last (volymnivån innan den går in i standby-läge), Min, 1 till 99 och Max. Du kan inte ställa in ett högre värde än Maximum Volume. Headphone Level

89 Standardvärde: 0dB Justera volymnivåskillnaden mellan högtalare och hörlurar. Välj ett värde mellan -12dB och +12dB. OSD Setup Gör inställning av skärmbildsfunktionen som kan visa inställningsmenyskärmen, volymhanteringsskärmen och liknande på TV:n. On Screen Display Standardvärde: On Ställ in huruvida du vill visa OSD-skärmen på TV:n. On : Driftskärmen kommer att visas på TV:n. Off : Driftskärmen kommer inte att visas på TV:n. Driftskärmen kanske inte visas beroende på ingångssignalen även om On är valt. Om driftskärmen inte visas, ändra upplösningen på den anslutna enheten. Language Standardvärde: English Välj det språk som visas på skärmen. Screen Saver Standardvärde: 3min Ställ in tiden för att starta skärmsläckaren. Välj ett värde från 3min, 5min, 10min och Off. SN HTML_SV (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

90 Avancerade inställningar 7.Hardware Setup (Apparatinställningar) Multi Zone Zone 2 Out Standardvärde: Fixed Välj vilken av den integrerade förstärkaren i ett separat rum eller denna enhet ska användas för att justera volymen när Zone 2 är aktiv. Fixed : Justera på den integrerade förstärkaren i ett annat rum Variable : Justera på enheten Zone 2 Maximum Volume Standardvärde: Off Ange det maximala värde för Zone 2 för att undvika alltför hög volym. Välj ett värde mellan Off och 50 till 99. Zone 2 Power On Volume Standardvärde: Last Ställ in Zone 2 volymnivån när strömmen slås på. Välj ett värde från Last (volymnivån när enheten stängdes av), Min, 1 till 99 och Max. Du kan inte ställa in ett högre värde än Zone 2 Maximum Volume. Zone 3 Out Standardvärde: Fixed Välj vilken av den integrerade förstärkaren i ett separat rum eller denna enhet ska användas för att justera volymen när Zone 3 är aktiv. Fixed : Justera på den integrerade förstärkaren i ett annat rum Variable : Justera på enheten Zone 3 Maximum Volume Standardvärde: Off

91 Ange det maximala värde för Zone 3 för att undvika alltför hög volym. Välj ett värde mellan Off och 50 till 99. Zone 3 Power On Volume Standardvärde: Last Ställ in Zone 3 volymnivån när strömmen slås på. Välj ett värde från Last (volymnivån när enheten stängdes av), Min, 1 till 99 och Max. Du kan inte ställa in ett högre värde än Zone 3 Maximum Volume. Tuner AM/FM Frequency Step (nordamerikanska modell) Standardvärde: 10kHz/200kHz Välj ett frekvenssteg beroende på vilket område du befinner dig i. Välj 10kHz/200kHz eller 9kHz/50kHz. När inställningen ändras raderas alla förinställningar för radio. AM Frequency Step (europeiska modell) Standardvärde: 9kHz Välj ett frekvenssteg beroende på vilket område du befinner dig i. Välj 10kHz eller 9kHz. När inställningen ändras raderas alla förinställningar för radio. HDMI HDMI CEC (RIHD) Standardvärde: Off Ställ in till On för att aktivera länken för val av ingång och andra länkfunktioner med en HDMI-ansluten CEC-kompatibel enhet. On : Använd denna funktion Off : Använd inte denna funktion Beroende på TV-apparaten kan du behöva konfigurera en länk på TV:n. Den här funktionen är endast aktiv när anordningen är ansluten till HDMI OUT MAIN-kontakten. Ställ in till On för att visa namnet på de CEC-kompatibla

92 komponenterna och RIHD On på displayen när skärmmenyn stängs. Strömförbrukningen i standby-läget kan öka om On är inställt. (Beroende på TV:ns status går enheten in i normalt standbyläge.) Om MASTER VOLUME-kontrollen på enheten används när denna inställning är på On och du lyssnar på ljudet genom högtalarna på TV:n så sänds ljudet även ut från högtalarna som är anslutna till enheten. Om du vill mata ut från någon av dem, ändra enhetens eller TV:ns inställningar, eller minska volymen på enheten. Om något onormalt inträffar när du ställer in On, ställ in till Off. När du ansluter en icke-cec-kompatibel komponent eller om du inte är säker på om den är kompatibel, ställ in denna inställning på Off. När du ändrar denna inställning, slå av och sedan på strömmen till alla anslutna komponenter. Control Monitor Standardvärde: MAIN Välj huvudrummets skärm eller det andra rummets skärm som CEClänkfunktionen är aktiverad för när Zone-funktionen används. MAIN : CEC-länkfunktionen aktiveras för skärmen i huvudrummet. ZONE2 : CEC-länkfunktionen aktiveras för skärmen i Zone 2. MAIN kan inte väljas när Monitor Out är inställt på SUB. ZONE2 kan endast väljas när Zone 2 Monitor Out är inställt på Use. När ZONE2 väljs i Control Monitor så ökar energiförbrukningen även när enheten är i standby-läge. Men ökningen av energiförbrukningen hålls så låg som möjligt genom att HYBRID STANDBY-läget aktiveras automatiskt, där endast de nödvändiga kretsarna är aktiverade. HDMI Through Standardvärde: Off Du kan visa video från en HDMI-ansluten spelare på TV:n även om enheten är i standby-läge. Denna inställning är endast giltig för en ingångsväljare till vilken en HDMI-kontakt tilldelas i HDMI Input. Den kan inte ställas in på någon annan ingångsväljare såvida inte en HDMIkontakt är tilldelad den. Off : Inställningen är inaktiverad. Video för en enhet som är ansluten till ett uttag visas inte. BD/DVD, CBL/SAT, STB/DVR, GAME, PC, AUX, TV/CD, PHONO : Video för enheten som är ansluten till det HDMI IN-uttag som är tilldelat till varje ingångskälla kommer att visas på TV:n. Last : Video för den anordning som är ansluten till HDMI IN-uttaget

93 som är tilldelat den ingångsväljare som valdes omedelbart innan enheten går in i standby-läge kommer att visas på TV:n. Auto : Video för alla enheter som är anslutna till HDMI IN-uttagen kommer att sändas till TV:n. Auto(Eco) : Video för alla enheter som är anslutna till HDMI IN-uttagen kommer att sändas till TV:n. Om denna inställning väljs när en CECkompatibel TV används minskar energiförbrukningen i standby-läge. I följande fall kan inte Auto och Auto(Eco) väljas: HDMI CEC (RIHD) är inställt på Off. HDMI CEC (RIHD) är inställt på On och Control Monitor är inställt på ZONE2. När HDMI Through är aktiverad ökar energiförbrukningen även när enheten är i standby-läge. Men ökningen av energiförbrukningen hålls så låg som möjligt genom att HYBRID STANDBY-läget aktiveras automatiskt, där endast de nödvändiga kretsarna är aktiverade. När du ändrar inställningen, slå av och sedan på strömmen till alla anslutna komponenter. Audio TV Out (MAIN) Standardvärde: Off Du kan njuta av ljud via högtalarna på den HDMI-anslutna TV:n medan denna enhet är på. On : Använd denna funktion Off : Använd inte denna funktion Om du väljer On, ställ in HDMI CEC (RIHD) till Off. Inställningen låses på Auto om HDMI CEC (RIHD) ställs in på On och Control Monitor ställs in på MAIN. Ljudåtergivningssättet kan inte ändras om Audio TV Out (MAIN) är inställt på On och ljudet sänds ut genom högtalarna på TV:n. Beroende på din TV eller insignalen från komponenten, kanske ljudet inte sänds ut genom högtalarna på TV:n även om denna inställning är inställd på On. I detta fall sänds ljudet ut från enhetens högtalare. Om MASTER VOLUME-kontrollen på enheten används när Audio TV Out (MAIN) eller HDMI CEC (RIHD) är inställt på On och du lyssnar på ljudet genom högtalarna på TV:n så sänds ljudet ut från enheten. Om du inte vill sända ut ljudet från enheten, ändra inställningen på enheten eller TV:n, eller sänk volymen på enheten. Audio TV Out (MAIN) är låst på Off om 1. Input/Output Assign - Monitor Out - Monitor Out är inställd på SUB. Audio TV Out (SUB) Standardvärde: Off

94 Du kan njuta av ljud via högtalarna på den HDMI-anslutna TV:n medan denna enhet är på. On : Använd denna funktion Off : Använd inte denna funktion Ljudåtergivningssättet kan inte ändras medan Audio TV Out (SUB) är inställt på On och ljudet sänds ut genom högtalarna på TV:n. Beroende på din TV eller insignalen från komponenten, kanske ljudet inte sänds ut genom högtalarna på TV:n även om denna inställning är inställd på On. I detta fall sänds ljudet ut från enhetens högtalare. Om MASTER VOLUME-kontrollen på enheten används när Audio TV Out (SUB) är inställt på On och du lyssnar på ljudet genom högtalarna på TV:n så sänds ljudet ut från enheten. Om du inte vill sända ut ljudet från enheten, ändra inställningen på enheten eller TV:n, eller sänk volymen på enheten. Audio TV Out (SUB) är låst på Off om 1. Input/Output Assign - Monitor Out - Monitor Out är inställd på MAIN. Audio Return Channel Standardvärde: Du kan njuta av ljud från den HDMI-anslutna ARC-kompatibla TV:n via högtalarna som är anslutna till enheten. För att använda denna funktion, ställ in HDMI CEC (RIHD) på On i förväg. Auto : När du lyssnar på TV-ljudet genom högtalarna som är anslutna till enheten Off : När ARC-funktionen inte används Ställ in Control Monitor på MAIN när du ändrar denna inställning. Lip Sync Standardvärde: On Denna inställning korrigerar automatiskt all desynkronisering mellan video- och ljudsignalerna baserat på data från den HDMI LipSynckompatibla TV:n. On : Automatisk korrigering aktiveras. Off : Automatisk korrigering är inaktiverad. InstaPrevue Sub Window Standardvärde: Multi Ändra förhandsgranskningen av videon som kommer in via HDMI, vilken visas med InstaPrevue i HOME-menyn.

95 Ställ in hur du visar miniatyrbilder för förhandsgranskning. Multi : Visar alla miniatyrbilder för HDMI IN 1, 2, 3, 4 och Front samtidigt. Single : Visar varje miniatyrbild individuellt. Beroende på videokällan kanske de miniatyrbilder för förhandsgranskning som konfigurerats i lnstaprevue inte visas korrekt. InstaPrevue Position Standardvärde: Bottom/Lower Right Ändra förhandsgranskningen av videon som kommer in via HDMI, vilken visas med InstaPrevue i HOME-menyn. Ställ in positionen för att visa miniatyrbilder för förhandsgranskning. När Multi är valt för Sub Window : Välj mellan Top, Bottom, Left och Right. När Single är valt för Sub Window : Välj bland Upper Left, Upper Right, Lower Left och Lower Right. Beroende på videokällan kanske de miniatyrbilder för förhandsgranskning som konfigurerats i lnstaprevue inte visas korrekt. Auto Standby Auto Standby Standardvärde: On/Off Denna inställning ställer enheten i standby-läge automatiskt efter 20 minuters inaktivitet utan video eller audioinmatning. On : Enheten går automatiskt in i standby-läge ( ASb förblir tänd). Off : Enheten går inte automatiskt in i standby-läge. Auto Standby visas på displayen och menyskärmen 30 sekunder innan autostandby aktiveras. Auto Standby fungerar inte när Zone 2/Zone 3 är aktiverat. Standardvärdena varierar beroende på region. HDMI Through Standardvärde: Off Aktivera eller inaktivera Auto Standby medan HDMI Through är på. On : Inställningen aktiveras. Off : Inställningen inaktiveras.

96 Denna inställning kan inte ändras om Auto Standby är inställt på Off. När HDMI Through används ökar energiförbrukningen även när enheten är i standby-läge. Men ökningen av energiförbrukningen hålls så låg som möjligt genom att HYBRID STANDBY-läget aktiveras automatiskt, där endast de nödvändiga kretsarna är aktiverade. Network Gör nätverksinställningarna. Om nätverket är konfigurerat med en DHCP, ställ in DHCP till Enable för att konfigurera inställningen automatiskt. ( Enable är inställt som standard) För att tilldela fasta IP-adresser till varje komponent måste du ställa in DHCP på Disable och tilldela en IP-adress till denna enhet i IP Address, och ställa in information angående ditt nätverk, såsom Subnet Mask och Gateway. Network Standby Standardvärde: Off Du kan slå på strömmen till enheten via nätverket med en applikation som t.ex. Onkyo Remote. On : Använd denna funktion Off : Använd inte denna funktion När Network Standby används ökar energiförbrukningen även när enheten är i standby-läge. Men ökningen av energiförbrukningen hålls så låg som möjligt genom att HYBRID STANDBY-läget aktiveras automatiskt, där endast de nödvändiga kretsarna är aktiverade. Wi-Fi Standardvärde: Off(Wired) Anslut enheten till nätverket via en trådlös nätverksrouter. On : Wireless LAN connection Off(Wired) : Trådbunden nätverksanslutning Wi-Fi Setup Standardvärde: Du kan konfigurera inställningar för trådlöst nätverk genom att trycka på ENTER när Start visas.

97 Wi-Fi Status Standardvärde: Informationen om den anslutna accesspunkten visas. SSID : SSID för den anslutna accesspunkten. Security : Säkerhetsmetod för den anslutna accesspunkten. Signal : Signalstyrka för den anslutna accesspunkten. Status : Status för den anslutna accesspunkten. MAC Address Standardvärde: Detta är AV-receiverns MAC-adress. Detta värde är unikt för komponenten och kan inte ändras. DHCP Standardvärde: Enable Enable : Automatisk konfigurering med DHCP Disable : Manuell konfigurering utan DHCP Om du väljer Disable måste du ställa in IP Address, Subnet Mask, Gateway och DNS Server manuellt. IP Address Standardvärde: Visar/ställer in IP-adressen. Subnet Mask Standardvärde: Visar/ställer in subnet mask. Gateway Standardvärde: Visar/ställer in gateway address. DNS Server Standardvärde: Visar/ställer in den primära DNS-servern (primary).

98 Proxy URL Standardvärde: Visar/ställer in proxyserverns URL. Proxy Port Standardvärde: Visar/ställer in proxyserverns portnummer när du anger Proxy URL. Network Check Standardvärde: Du kan kontrollera nätverksanslutningen. Tryck på ENTER när Start visas. Vänta en stund om Network inte kan väljas. Det visas när nätverksfunktionen startas. Bluetooth Bluetooth Standardvärde: On Välj om du vill eller inte vill använda Bluetooth-funktionen. On : Möjliggör anslutning med en Bluetooth-kompatibel enhet genom att använda Bluetooth-funktionen. Välj On även när du gör olika inställningar för Bluetooth. Off : När Bluetooth-funktionen inte används Direct Change Standardvärde: On Ingångskällan för enheten kommer automatiskt att växlas till BLUETOOTH när anslutning görs från en Bluetooth-kompatibel enhet till enheten. On : Ingångskällan blir automatiskt BLUETOOTH när en Bluetoothkompatibel enhet ansluts. Off : Funktionen är inaktiverad. Om ingångskällan inte ändras automatiskt, ställ in på Off och ändra ingångskällan manuellt.

99 Auto Reconnect Standardvärde: On Denna funktion återansluter automatiskt till den senaste Bluetoothkompatibla enhet som var ansluten när du ändrar ingångsväljaren till BLUETOOTH. On : Använd denna funktion Off : Använd inte denna funktion Denna funktion kanske inte fungerar beroende på din Bluetoothkompatibla enhet. Wakeup via Bluetooth Standardvärde: Off Denna funktion väcker automatiskt upp enheten när den är i standbyläge genom att ansluta en Bluetooth-kompatibel enhet. On : Använd denna funktion Off : Använd inte denna funktion När den ställs in på On ökar energiförbrukningen även när enheten är i standby-läge. Men ökningen av energiförbrukningen hålls så låg som möjligt genom att HYBRID STANDBY-läget aktiveras automatiskt, där endast de nödvändiga kretsarna är aktiverade. Wakeup via Bluetooth låses på Off om Direct Change ställs in på Off. Pairing Information Standardvärde: När parkoppling genomförs initialiseras informationen för en tidigare parkoppling som lagrats i enheten. Tryck på ENTER när Clear visas för att initialisera parkopplingsinformationen som är lagrad i enheten. Denna funktion initialiserar inte parkopplingsinformationen på den Bluetooth-kompatibla enheten. När enheten parkopplas med den Bluetooth-kompatibla enheten igen, se till att radera parkopplingsinformationen i den Bluetooth-kompatibla enheten i förväg. För information om att radera parkopplingsinformationen, se den Bluetooth-kompatibla enhetens instruktionshandbok. Device Standardvärde: Visar namnet på den Bluetooth-kompatibla enheten som är ansluten till enheten.

100 Namnet visas inte när Status är Ready och Now Pairing.... Status Standardvärde: Visar statusen för den Bluetooth-kompatibla enheten som är ansluten till enheten. Ready : Inte parkopplad Now Pairing... : Parkopplad Connected : Ansluten korrekt Vänta en stund om Bluetooth inte kan väljas. Det visas när nätverksfunktionen startas. Firmware Update Update Notice Standardvärde: Enable Tillgången till en uppdatering av fast programvara kommer att meddelas via nätverket. Enable : Meddela uppdateringar Disable : Meddela inte om uppdateringar Version Standardvärde: Den aktuella versionen av fast programvara visas. Uppdatera via NET Standardvärde: Tryck på ENTER för att välja om du vill uppdatera firmware via nätverket. Du kan inte välja den här inställningen om du inte har tillgång till internet eller om det inte finns någon uppdatering. Uppdatera via USB Standardvärde: Tryck på ENTER för att välja om du vill uppdatera firmware via USB. Du kommer inte att kunna välja den här inställningen om ingen USB-lagringsenhet är ansluten eller det inte finns något att

101 uppdatera på USB-lagringsenheten. Vänta en stund om Firmware Update inte kan väljas. Det visas när nätverksfunktionen startas. Initial Setup Du kan göra grundinställningarna från inställningsmenyn. Vänta en stund om Initial Setup inte kan väljas. Det visas när nätverksfunktionen startas. SN HTML_SV (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

102 Avancerade inställningar 8.Remote Controller Setup (Fjärrkontrollinställning) Remote ID Standardvärde: 1 Välj ett ID för enhetens fjärrkontroll bland 1, 2 och 3 för att förhindra störningar mellan enheten och andra Onkyo-komponenter som är installerade i samma rum. Efter att ha ändrat ID på huvudenheten ändrar du ID på fjärrkontrollen i enlighet med detta genom följande procedur. 1. Medan du håller in RECEIVER, håll in Q SETUP i ungefär 3 sekunder tills fjärrkontrollslampan lyser. 2. Tryck på 1, 2 eller 3 med sifferknapparna. Fjärrkontrollslampan blinkar två gånger. Remote Mode Setup Standardvärde: Ange och registrera fjärrkontrollskoden för andra enheter. För registrering av fjärrkontrollskoden, se Styra andra komponenter med fjärrkontrollen. SN HTML_SV (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

103 Avancerade inställningar 9.Lock Setup (Låsinställningar) Setup Standardvärde: Unlocked Inställningsmenyn kommer att låsas för att skydda inställningarna. Locked : Menyn är låst. Unlocked : Menyn är olåst. SN HTML_SV (C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

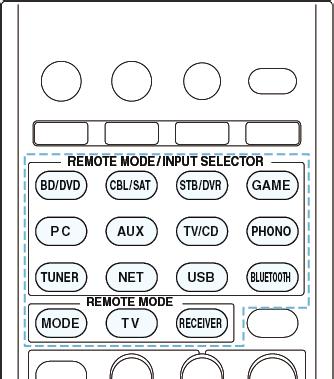

104 Styra andra komponenter med fjärrkontrollen Funktioner hos REMOTE MODE-knapparna Du kan styra vilken annan utrustning som helst utöver denna enhet genom att programmera en angiven fjärrkontrollskod till en REMOTE MODE-knapp på fjärrkontrollen. Registrera en fjärrkontrollskod till önskad REMOTE MODE-knapp och tryck på den för att ange det fjärrkontrollsläge som låter dig använda motsvarande enhet. * Knapparna RECEIVER och ZONE knappen kan inte programmeras.

105 Styra andra komponenter med fjärrkontrollen Programmera fjärrkontrollskoder För information om konfiguration och användning av Onkyo-komponenter med RI-kontakt, se Ansluta och använda Onkyo RI-komponenter. Dessutom är följande REMOTE MODE-knappar förprogrammerade med fjärrkontrollskoder. BD/DVD: Onkyo Blu-ray Disc/DVD-spelare TV/CD: Onkyo CD-spelare STB/DVR: Apple TV Sökning i inställningsmenyn Du kan söka efter en fjärrkontrollskod och registrera den till önskad REMOTE MODE-knapp i enhetens inställningsmeny. 1. Tryck på RECEIVER och tryck sedan på HOME på fjärrkontrollen. 2. Välj Setup med markörerna och tryck på ENTER. 3. Använd markörknapparna för att välja 8. Remote Controller Setup - Remote Mode Setup och tryck på ENTER. 4. Använd markörknapparna för att välja det fjärrkontrollsläge för vilket du vill söka efter en fjärrkontrollskod och tryck på ENTER för att visa kategorivalskärmen. 5. Välj önskad kategori med markörknapparna och tryck på ENTER för att visa skärmen för inmatning av märkesnamn. 6. Välj ett tecken med markören och tryck på ENTER. Upprepa detta för att

106 ange de första tre bokstäverna i märkesnamnet. 7. Välj Search med markörerna och tryck på ENTER. Efter att sökningen är klar visas förteckningen över möjliga märkesnamn. Om märkesnamnet inte visas ska du välja Not Listed med markörknapparna och tryck på ENTER för att återgå till skärmen för inmatning av märkesnamn i steg Välj märkesnamn med markörknapparna och tryck sedan på ENTER. När märkesnamnet är specificerat visas märkets fjärrkontrollskod och hur man registrerar den på TV-skärmen. 9. Följ anvisningarna som visas på TV-skärmen. 10.Om komponenten framgångsrikt kan användas med dess registrerade fjärrkontrollskod väljer du OK med markörknapparna och trycker på ENTER. Endast TV-fjärrkontrollskoder kan anges för TV. Programmera en fjärrkontrollskod i enlighet med ingången, eftersom varje knapp också fungerar som ingångsväljare. (Till exempel, när CDspelaren är ansluten till TV/CD-kontakten, programmera fjärrkontrollskoden för CD-spelaren till TV/CD.) Om komponenten inte kan användas väljer du Try Next Code med markörknapparna och trycker på ENTER för att visa en annan kod. Det är möjligt att styra en MHL-kompatibel mobil enhet med enhetens fjärrkontroll genom att registrera koden för den MHL-kompatibla mobila enheten nedan till enhetens fjärrkontroll. Funktionen kan bli instabil eller felaktig beroende på den mobila enhet som används (nordamerikanska modell) (europeiska modell) Använda fjärrkontrollskodlistan Hitta fjärrkontrollskoden i fjärrkontrollskodlistan. 1. Se fjärrkontrollskodlistan för motsvarande fjärrkontrollskod. Koderna i fjärrkontrollskodlistan är de som var kända på publiceringsdatumet, och de kan ha ändrats. Endast TV-fjärrkontrollskoder kan anges för TV. Programmera en fjärrkontrollskod i enlighet med ingången, eftersom varje knapp också fungerar som ingångsväljare. (Till exempel, när CDspelaren är ansluten till TV/CD-kontakten, programmera fjärrkontrollskoden för CD-spelaren till TV/CD.) 2. Tryck på DISPLAY i minst 3 sekunder medan du håller in REMOTE MODE-knappen som du vill programmera fjärrkontrollskoden till. Fjärrkontrollslampan tänds i inmatningsläge.

107 3. Ange den 5-siffriga fjärrkontrollskoden inom 30 sekunder med sifferknapparna. Registreringen är slutförd när fjärrkontrollslampan blinkar två gånger. Fjärrkontrollslampan blinkar långsamt när registreringen av fjärrkontrollskoden misslyckas. Försök registrera igen. Programmera om de färgade knapparna Tilldelningen av de färgade knapparna på AV-receiverns fjärrkontroll kan programmeras om för att passa de på fjärrkontrollen för den komponent vars fjärrkontrollskod du programmerade till REMOTE MODE. Men du kan inte programmera om de färgade knapparna om Zone 2/Zone 3 har valts. 1. Håll in REMOTE MODE-knappen som ska programmeras och A (röd) samtidigt tills fjärrkontrollslampan lyser (ungefär 3 sekunder). Omprogrammering är endast möjlig för koder som ingår i kategorierna på fjärrkontrollskodlistan, såsom DVD-spelare och TV. 2. Inom 30 sekunder, tryck på de färgade knapparna från vänster till höger, i den ordning som du vill programmera om. Till exempel, om de färgade knapparna på fjärrkontrollen till den andra komponenten är gul, grön, blå och röd och från vänster till höger, tryck på knapparna på AV-receiverns fjärrkontroll i denna ordning.

108 Registreringen är slutförd när fjärrkontrollslampan blinkar två gånger. Fjärrkontrollslampan blinkar långsamt när registreringen av fjärrkontrollskoden misslyckas. Försök registrera igen. Om någon annan knapp än en färgad knapp trycks in avbryts omprogrammeringen. Återställa REMOTE MODE-knapparna Du kan återställa fjärrkontrollskoden registrerad i REMOTE MODE-knappen till sin ursprungliga status. Denna funktion kan utföras på en enstaka REMOTE MODE-knapp. 1. Tryck på HOME i minst 3 sekunder medan du håller in REMOTE MODEknappen som du vill återställa. Fjärrkontrollslampan tänds. 2. Inom 30 sekunder, tryck på REMOTE MODE-knappen igen. Återställningen är slutförd när fjärrkontrollslampan blinkar två gånger. För att återställa alla fjärrkontrollsinställningar, medan du håller RECEIVER nedtryckt, tryck in HOME tills fjärrkontrollslampan lyser konstant (ungefär 3 sekunder). Tryck på RECEIVER igen inom 30 sekunder. Återställningen är slutförd när RECEIVER-knappen blinkar två gånger.

109 Styra andra komponenter med fjärrkontrollen Använda TV:n Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Åtgärden kan vara felaktig eller omöjlig beroende på produkten. 1 REMOTE MODE 2, INPUT, VOL / 3 MUTING 4 CH +/- 5 GUIDE 6 / / /, ENTER 7 SETUP 8 PREV CH 9 RETURN

110 F,,,,,, G A (Röd), B (Grön), C (Gul), D (Blå) H Nummer 1 till 9, 0, +10 I CLR, DISPLAY

111 Styra andra komponenter med fjärrkontrollen Använda Blu-ray Disc-spelare/DVD-spelare/DVDinspelare Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Åtgärden kan vara felaktig eller omöjlig beroende på produkten. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 CH +/-, DISC +/- 5 TOP MENU 6 / / /, ENTER 7 SETUP 8 MENU 9 RETURN

112 F,,,,,, G A (Röd), B (Grön), C (Gul), D (Blå) H Nummer 1 till 9, 0, +10 I CLR, DISPLAY

113 Styra andra komponenter med fjärrkontrollen Använda VCR/PVR Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Åtgärden kan vara felaktig eller omöjlig beroende på produkten. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 CH +/- 5 GUIDE 6 / / /, ENTER 7 SETUP 8 PREV CH 9 RETURN

114 F,,,,,, G Nummer 1 till 9, 0, +10 H CLR, DISPLAY

115 Styra andra komponenter med fjärrkontrollen Använda satellitmottagare/kabelmottagare Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Åtgärden kan vara felaktig eller omöjlig beroende på produkten. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 CH +/- 5 GUIDE 6 / / /, ENTER 7 SETUP 8 PREV CH 9 RETURN

116 F,,,,,, G A (Röd), B (Grön), C (Gul), D (Blå) H Nummer 1 till 9, 0, +10 I CLR, DISPLAY

117 Styra andra komponenter med fjärrkontrollen Använda CD-spelare Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Åtgärden kan vara felaktig eller omöjlig beroende på produkten. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 DISC +/- 5 / / /, ENTER 6 SETUP

118 7,,,,,, 8 SEARCH, REPEAT, RANDOM, MODE 9 Nummer 1 till 9, 0, +10 F CLR, DISPLAY

119 Styra andra komponenter med fjärrkontrollen Använda kassettdäck Tryck på REMOTE MODE-knappen som är programmerad med fjärrkontrollskoden för den relevanta AV-komponenten för att växla fjärrkontrollsläget till det för AV-komponenten. Styr sedan genom att använda motsvarande knappar. Vilka knappar som är tillgängliga varierar beroende på vilken produktkategori komponenten tillhör. Åtgärden kan vara felaktig eller omöjlig beroende på produkten. 1 REMOTE MODE 2 SOURCE 3 MUTING 4, (Spela baklänges),,,,,

120 Styra andra komponenter med fjärrkontrollen För att använda CEC-kompatibla komponenter TV- och BD/DVD-knapparna på fjärrkontrollen är förprogrammerade med fjärrkontrollskoder för sammankopplad användning med vissa CECkompatibla (Consumer Electronics Control) TV-apparater och Blu-rayspelare. Genom att ansluta enheten via HDMI kan du styra dem med AVreceiverns fjärrkontroll. Om du inte kan styra din CEC-kompatibla komponent, programmera en av följande fjärrkontrollskoder för TV- eller BD/DVD-knappen. TV: 11807/13100/13500 (CEC-kompatibel TV) BD/DVD: 32910/33101/33501/31612 (CEC-kompatibel BD/DVD-spelare)

121 Styra andra komponenter med fjärrkontrollen Tilldela en annan apparats fjärrkontrollsfunktioner till enhetens fjärrkontroll Om du vill lägga till några funktioner efter att ha registrerat en fjärrkontrollskod till knappen REMOTE MODE kan du tilldela önskad knapp på enhetens fjärrkontroll att lära sig funktionerna på en annan enhets fjärrkontroll. Du kan endast tilldela en funktion i en procedur. 1. Medan du håller intryckt den REMOTE MODE-knapp till vilken du programmerade fjärrkontrollskoden på den andra enheten som ska läsas in, tryck ned RECEIVER i cirka 3 sekunder tills REMOTE MODEknappen förblir tänd. 2. Tryck på önskad knapp på enhetens fjärrkontroll som du vill tilldela. Knapparna RECEIVER, ZONE, ACTIVITIES, REMOTE MODE/INPUT SELECTOR och REMOTE (MODE, TV, RECEIVER) kan inte läsa in funktioner: 3. Vänd fjärrkontrollsensorn på den andra apparaten mot den som sitter på enheten och lägg fjärrkontrollerna inom 10 cm avstånd från varandra. 4. På den andra apparatens fjärrkontroll som är vänd mot enhetens fjärrkontroll, håll den knapp du vill tilldela till enhetens fjärrkontroll intryckt.

122 Tilldelningen är slutförd när REMOTE MODE-knappen blinkar två gånger. Om du vill tilldela fler funktioner, upprepa steg 2 till För att avsluta tilldelningen, tryck på REMOTE MODE-knappen. REMOTE MODE-knappen blinkar två gånger. Om tilldelningen görs till en knapp som redan har tilldelats en funktion kommer funktionen att skrivas över. Enhetens fjärrkontroll kan läsa in 70 till 90 funktioner. Enhetens fjärrkontroll använder infrarött ljus. Det kanske inte går att överföra koderna från vissa fjärrkontroller på grund av skillnader i deras överföringssystem. Dessutom kanske inte tilldelning är möjlig och de avsedda åtgärderna kanske inte uppnås beroende på fjärrkontrollen. För att radera den inlästa funktionen: Medan du håller den REMOTE MODE-knapp till vilken du tilldelade funktionen som ska raderas intryckt, tryck på TV och håll den intryckt i cirka 3 sekunder tills REMOTE MODEknappen förblir tänd. För att radera alla inlästa funktioner trycker du på REMOTE MODE-knappen igen. Om du vill radera funktionen hos någon av knapparna, tryck på önskad knapp. REMOTE MODE-knappen blinkar två gånger och den inlästa funktionen raderas.

123 Styra andra komponenter med fjärrkontrollen Tilldela en åtgärdssekvens till fjärrkontrollen (Makrofunktion) En åtgärdssekvens som normalt kräver flera steg och knapptryckningar kan utföras automatiskt genom att helt enkelt trycka på ACTIVITIES-knappen (MY MOVIE, MY TV eller MY MUSIC). Använda en ACTIVITIES-knapp med en förinställd åtgärd Följande knappar har en förinställd åtgärd enligt nedan. Om du trycker på önskad ACTIVITIES-knapp (MY MOVIE, MY TV eller MY MUSIC) utförs åtgärden. MY MOVIE: Strömmen till TV-apparaten, spelaren programmerad till BD/DVD och enheten slås på. Ingångskällan ändras till BD/DVD och uppspelningen startar. Uppspelningen kanske inte startar beroende på spelarens uppstartstid. Om så är fallet, tryck på på fjärrkontrollen. MY TV: Strömmen till TV-apparaten, spelaren programmerad till CBL/SAT och enheten slås på. Ingångskällan ändras till CBL/SAT. MY MUSIC: Strömmen till spelaren programmerad till TV/CD och enheten slås på. Ingångskällan ändras till TV/CD och uppspelningen startar. För att använda en annan ACTIVITIES-knapp efter att ha tryckt på en ACTIVITIES-knapp, tryck på ALL OFF och tryck sedan på önskad ACTIVITIES-knapp. För att stänga av alla apparater som programmerats till ACTIVITIESknappen: Tryck på ALL OFF. Spelaren, enheten och TV:n som programmerats till den ACTIVITIES-knapp du tryckte på innan du tryckte på ALL OFF stängs av (eller går in i standby-läge).

124 Om det var MY MUSIC du tryckte på innan du tryckte på ALL OFF kommer TV:n att stängas av (eller gå in i standby-läge). Vissa TV-apparater kanske inte stängs av (eller går in i standby-läge). För att ändra spelaren som programmerats till ACTIVITIES-knappen: Medan du håller den REMOTE MODE-knapp till vilken du programmerade den önskade spelaren intryckt, tryck på önskad ACTIVITIES-knapp och håll intryckt i cirka 3 sekunder. Ändringen är slutförd när ACTIVITIES-knappen blinkar två gånger. För att återställa ACTIVITIES-knappen: Medan du håller HOME intryckt, tryck på ALL OFF och håll intryckt i cirka 3 sekunder tills ALL OFF-knappen förblir tänd. Släpp HOME och ALL OFF och tryck sedan på ALL OFF igen. Återställningen är slutförd när ALL OFF-knappen blinkar två gånger.

125 Tilldela önskad åtgärd till en ACTIVITIES-knapp Du kan tilldela en åtgärdssekvens till en önskad ACTIVITIES-knapp. Till exempel, om du vill spela den CD-spelare som är ansluten till enheten med hjälp av fjärrkontrollen behövs i normala fall följande knappåtgärder. 1. Tryck på RECEIVER för att sätta fjärrkontrollen i RECEIVER-läget. 2. Tryck på RECEIVER för att slå på enheten. 3. Tryck på TV/CD för att ändra enhetens ingångskälla till TV/CD. 4. Tryck på för att börja spela CD-spelaren. Om du tilldelar dessa steg med nedanstående procedur kan du utföra dem med ett enkelt knapptryck. Du kan tilldela upp till 32 steg i en procedur. 1. Medan du håller RECEIVER intryckt, tryck på önskad ACTIVITIES-knapp (MY MOVIE, MY TV eller MY MUSIC) i cirka 3 sekunder tills ACTIVITIESknappen (MY MOVIE, MY TV eller MY MUSIC) förblir tänd. 2. Tryck på de knappar som ska användas i ordningsföljd. Exempel: Spela en CD 1. Tryck på RECEIVER. 2. Tryck på TV/CD. 3. Tryck på. 3. Tryck på den ACTIVITIES-knapp (MY MOVIE, MY TV eller MY MUSIC) som du tryckte på i steg 1 igen. Tilldelningen är slutförd när ACTIVITIES-knappen blinkar två gånger. Efter att tilldelningen av ACTIVITIES-knappen är slutförd kan ett fel inträffa om du skriver över en knapp som finns med i dess åtgärdssekvens med någon annan åtgärd. 4. För att utföra den inlästa åtgärden, tryck på önskad ACTIVITIES-knapp. För att radera den inlästa åtgärden: 1. Medan du håller in HOME, tryck på ALL OFF i cirka 3 sekunder tills ALL OFF-knappen förblir tänd.

126 2. Tryck på ALL OFF igen för att radera. ALL OFF-knappen blinkar två gånger. Den åtgärd som programmerats till ACTIVITIES-knappen återgår till den förinställda åtgärden efter att den inlästa åtgärden raderats.

127 Avancerad högtalaranslutning Dubbelförstärkare Det är möjligt att ansluta högtalare som stödjer dubbelförstärkare för att förbättra kvaliteten på basen och diskanten. Upp till 7.2-kanals spelas med dubbelförstärkare. Anslutningar 1. Anslut enligt nedan med FRONT-terminalerna och HEIGHT 1 (Bi-AMP)- terminalerna. 2. Slå på enheten och ställ in bi-amp-inställningen. 1 Efter att ha tryckt på RECEIVER, tryck på HOME på fjärrkontrollen. 2 Välj Setup med markörerna och tryck på ENTER. 3 Använd markörknapparna och välj 2. Speaker Setup - Speaker Settings - Front Speakers Type. 4 Välj Bi-Amp med markörerna. Innan dubbelförstärkare används ska du avlägsna kortslutningskontakten som ansluter diskantterminalen (diskant) och woofer-terminalen (bas). Använd endast högtalare som stöder dubbelförstärkare. För mer information, se högtalarens instruktionshandbok.

128 Avancerad högtalaranslutning Ansluta dipolhögtalare Det är möjligt att använda dipolhögtalare istället för surround-högtalare och surround back-högtalare. En dipolhögtalare är en dubbelriktad högtalare som matar ut ljud i två riktningar, t.ex. framåt och bakåt. Anslutningar En pil för att matcha faserna ( * ) är markerad på en dipolhögtalare. Placera surround-högtalarna (a) så att deras pilar ( ) pekar mot TV:n och surround back-högtalarna (b) så att deras pilar ( ) pekar mot varandra. * Fas: En vågformsposition i en cykel (0 till 360 grader) av en sinusvåg. Om faserna inte stämmer överens på grund av fel i högtalarnas avstånd, monteringsvinkel eller positiv (+)/negativ ( ) riktning för kabeldragning, kan ljudbilden och ljudfältet vara oklara eller svåra att lyssna på.

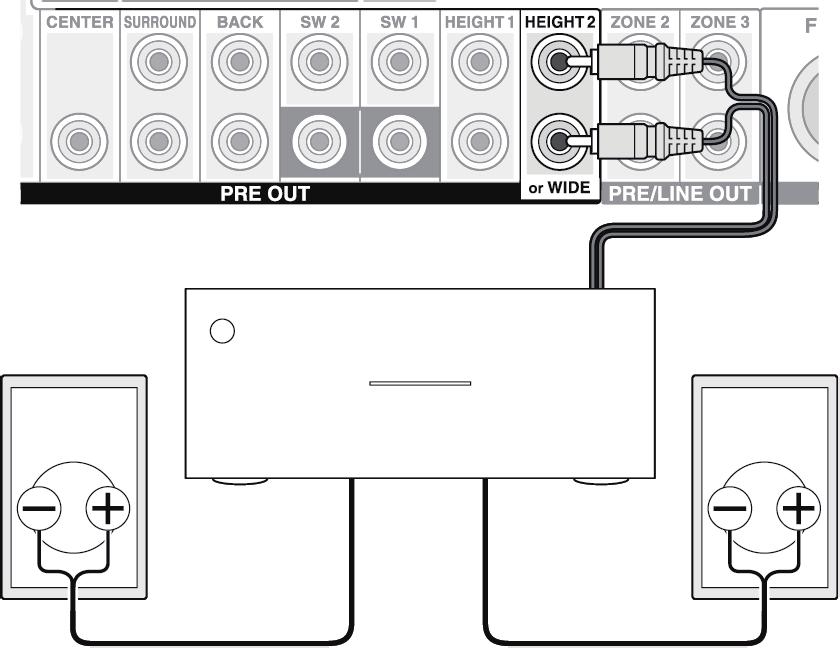

129 Avancerad högtalaranslutning Ansluta en effektförstärkare Du kan ansluta en effektförstärkare till enheten och använda enheten som en förförstärkare för att framställa en stor volym som inte kan matas med enbart enheten. Anslut högtalarna till effektförstärkaren. För mer information, se effektförstärkarens instruktionshandbok. Anslutningar 1. Anslut enligt nedan med PRE OUT-kontakterna. Ställ in osammanhängande kanaler till None i Speaker Configuration. Efter att ha tryckt på RECEIVER, tryck på HOME på fjärrkontrollen. Välj Setup med piltangenterna och tryck på ENTER. Välj sedan 2. Speaker Setup - Speaker Configuration och ställ in de osammanhängande kanalerna till None.

130 Avancerad högtalaranslutning 11,4-kanalig uppspelning Den maximala 11,4-kanaliga uppspelningen är möjlig när en 9-kanalig intern effektförstärkare och 2-kanalig extern effektförstärkare kombineras. Anslutningar 1. Se bilden nedan och anslut de analoga ljudingångarna på en extern effektförstärkare och HEIGHT 2- eller WIDE PRE OUT-kontakterna på enheten med RCA-kabeln. 2. Slå på enheten och ställ in 11ch Playback på Yes. 1 Efter att ha tryckt på RECEIVER, tryck på HOME på fjärrkontrollen. 2 Välj Setup med piltangenterna och tryck på ENTER. 3 Använd piltangenterna och välj 2. Speaker Setup - Speaker Settings - 11ch Playback. 4 Välj Yes med piltangenterna. Ljud sänds ut från HEIGHT 2 eller WIDE beroende på inställningen för Speaker Configuration. När 11ch Playback är inställt på Yes sänds ljud inte ut från HEIGHT 2- eller WIDE PRE OUT-kontakterna.

131 Ansluta och använda Onkyo RI-komponenter Om RI-funktionen Att ansluta en Onkyo-komponent med RI-kontakt såsom den separat sålda RI-dockningsstationen till enheten med en RI-kabel och en analog (RCA) ljudkabel aktiverar följande RI-funktioner: System On/Auto Power On: När uppspelning startas på en komponent som är ansluten via RI när enheten är i standby-läge slås enheten på automatiskt och väljer den aktuella komponenten som ingångskälla. Direct Change: När uppspelningen startas på en komponent som är ansluten via RI väljer enheten den komponenten som ingångskälla. Remote Controller Operation: Låter dig styra RI-kompatibla ONKYOkomponenter med AV-receiverns fjärrkontroll. Rikta fjärrkontrollen mot fjärrkontrollsensorn på enheten. Denna funktion är endast möjlig när RIfjärrkontrollskoden är programmerad. Vissa komponenter kanske inte stödjer alla RI-funktioner. Dessa funktioner fungerar inte när Zone 2/Zone 3 är påslagen. För information om RI-funktionerna, se även varje komponents instruktionshandbok.

132 Ansluta och använda Onkyo RI-komponenter RI-anslutning och inställningar Anslut en Onkyo-komponent med RI-kontakt till enheten med en RI-kabel och en analog ljudkabel. För mer information, se instruktionshandboken för komponenten med RI-kontakt. RI-kabeln kan anslutas i valfri ordning. Om det finns två RI-kontakter fungerar båda kontakterna på samma sätt och är utbytbara. För att ansluta RI-dockningsstationen eller kassettdäcket via RI måste du: Byta namn på ingångsväljaren För att RI-funktionerna ska fungera måste du byta namn på ingångsväljarna på enheten. Tryck på TV/CD eller GAME för att visa TV/CD eller GAME på huvudenhetens display. Håll sedan in TV/CD eller GAME i minst 3 sekunder för att växla displayen till DOCK eller TAPE. Programmera RI-fjärrkontrollskoden Programmera fjärrkontrollskoden till en REMOTE MODE-knapp på fjärrkontrollen. Detta låter dig styra komponenten genom att rikta fjärrkontrollen mot enheten i stället för komponenten. 1. Tryck på DISPLAY i minst 3 sekunder medan du håller in REMOTE MODE-knappen som du vill programmera fjärrkontrollskoden till. Fjärrkontrollslampan tänds.

133 Knapparna RECEIVER, ZONE och TV kan inte programmeras. 2. Ange följande 5-siffriga fjärrkontrollskod inom 30 sekunder med sifferknapparna. RI-dockningsstation: Kassettdäck med RI-kontakt: Programmeringen är slutförd när fjärrkontrollslampan blinkar två gånger. Fjärrkontrollslampan blinkar långsamt när programmeringen av fjärrkontrollskoden misslyckas. Försök registrera igen. Ändra ingångsväljaren på RI-dockningsstationen till DOCK eller TAPE. För mer information, se RI-dockningsstationens instruktionshandbok. För att styra Onkyo-komponenter direkt eller Onkyo-komponenter som inte är anslutna via RI, använd följande fjärrkontrollskoder: Onkyo DVD-spelare: Onkyo CD-spelare: RI-dockningsstation: Vissa modeller kanske inte kan styras, delvis eller inte alls.

134 Ansluta och använda Onkyo RI-komponenter Använda ipod/iphone Med RI-dockningsstationen kan du använda AV-receiverns fjärrkontroll för att styra och spela musik på din ipod/iphone. Dessutom kan du visa filmer från din ipod/iphone på din TV, och utföra RI-åtgärder om anslutning finns via RI. Denna funktion är endast möjlig när RI-fjärrkontrollskoden är programmerad. Innan du utför någon åtgärd Innan du utför någon åtgärd på din ipod/iphone, se till att den är uppdaterad till den senaste versionen via itunes. Vissa knappar kanske inte fungerar för vissa ipod/iphone-modeller och generationer, eller RI-dockningsstationen. För mer information om användningen, se RI-dockningsstationens instruktionshandbok. Växla fjärrkontrollsläge genom att trycka på REMOTE MODE-knappen som programmerats med fjärrkontrollskoden för din ipod/iphone, och styr den genom att använda motsvarande knappar. Rikta fjärrkontrollen mot enheten. 1 REMOTE MODE 2 SOURCE 3 MUTING 4 VOL / 5 ALBUM +/-

135 6 TOP MENU 7 / / /, ENTER, PLAYLIST / 8 MENU 9,,,,,, F REPEAT, RANDOM G MODE H DISPLAY Tryck på DISPLAY för att tända bakgrundsbelysningen i några sekunder. Med MODE kan du använda funktionen Resume för att fortsätta uppspelningen från den låt som spelades när du tog bort din ipod/iphone från DS-A2 RI-dockningsstationen.

136 Kontrollfunktion mellan enheten och extern komponent Du kan aktivera styrfunktioner mellan enheten och externa enheter med terminaler nedan. Särskilda anordningar eller kabelanslutningar är nödvändiga för att aktivera styrfunktionerna. För mer information om förberedelser, kontakta de specialiserade butikerna. RS232-port Använd porten för anslutning med ett integrerat kontrollsystem som kan möjliggöra hemautomation. Vissa integrerade kontrollsystem ger en centraliserad drift med en single touch panel controller för att styra ljud och video för hemapparater och säkerhetsanordningar tillsammans. För mer information om att anta ett integrerat kontrollsystem, kontakta specialiserade butiker. IR-uttag Om du använder ett multi-room fjärrkontrollskit såsom kommersiellt tillgängligt Xantech och Niles, kan du med detta uttag styra enheten med fjärrkontrollen även när du är i ett separat rum, eller använda enheten med fjärrkontrollen även om dess fjärrkontrollsensor är svår att se. För mer information om att anta ett multirumskontrollsystem, kontakta specialiserade butiker. 12V trigger-utgången Du kan aktivera kraftlänksoperation när du ansluter enheten och en extern enhet såsom en effektförstärkare utrustad med 12V trigger-ingången. När Zone 2- eller Zone 3-funktionen på enheten är påslagen aktiveras

137 kraftlänksoperationen med en styrsignal från 12 V trigger-utgången. Den maximala styrsignalen är 12 V/150 ma för Zone 2 och 12 V/25 ma för Zone 3. För anslutning, använd en enkanalig minikontakt-kabel.

138 Uppdatera firmware Om uppdatering av fast programvara Det finns två metoder för att uppdatera firmware: via nätverk och via USB. Använd den som bäst passar din miljö. För den senaste informationen om uppdateringar, besök Onkyos webbplats. Innan du uppdaterar, se till att högtalarinställningsmikrofonen inte är ansluten. Under uppdateringen, undvik att Koppla bort och återansluta någon kabel, USB-lagringsenhet, högtalarinställningsmikrofon eller hörlurar, och utför inga åtgärder på komponenten, såsom att stänga av strömmen Ansluta till enheten från en dator, eller en smartphone med Androidapplikationen Uppdateringen kan ta cirka 20 minuter att slutföra för endera metoden: via nätverk eller via USB. Dessutom garanteras de befintliga inställningarna oavsett vilken metod som används för att uppdatera. Ansvarsfriskrivning: Programmet och åtföljande online-dokumentation tillhandahålls till dig för användning på egen risk. Onkyo har inget ansvar, och du får ingen gottgörelse för några som helst anspråk angående din användning av programmet eller den medföljande online-dokumentationen, oavsett rättslig princip, och oavsett om det innefattar ersättningsrätt eller kontrakt. Under inga omständigheter ska Onkyo vara ansvariga inför dig eller en tredje part för några särskilda, indirekta, oavsiktliga eller följdskador av något slag, inklusive, men ej begränsat till, ersättning, återbetalning eller skadestånd på grund av förlust av nuvarande eller framtida vinst, förlust av data eller av några andra skäl.

139 Uppdatera firmware Uppdatera firmware via nätverk Innan du börjar: Kontrollera att enheten är påslagen, och att anslutningen till internet är säkrad. Stäng av kontrollkomponenten (dator, etc.) som är ansluten till nätverket. Stoppa uppspelningen av internetradio, USB-lagringsenhet eller innehåll från servern. Om multizonfunktionen är aktiverad, tryck på OFF på huvudenheten för att stänga av den. Om HDMI CEC (RIHD) är inställt på On, ställ in det på Off (standardvärdet). Efter att ha tryckt på RECEIVER, tryck på HOME på fjärrkontrollen. Välj Setup med piltangenterna och tryck på ENTER. Sedan, efter att ha valt 7. Hardware Setup - HDMI och tryckt på ENTER, välj HDMI CEC (RIHD) och välj Off. * Beskrivningen kan skilja sig från det som visas på skärmen, men det påverkar inte funktionssättet eller funktionen. Uppdatera 1. Tryck på RECEIVER och tryck sedan på HOME på fjärrkontrollen. HOME-menyn visas på TV-skärmen.

140 2. Välj Setup - 7. Hardware Setup - Firmware Update - Update via NET med markörknapparna och tryck sedan på ENTER. Om Firmware Update är grått och inte kan väljas, vänta en stund tills det startar. Du kan inte välja Update via NET om det inte finns något att uppdatera. 3. Tryck på ENTER med Update valt för att starta uppdateringen. Under uppdateringen kan TV-skärmen bli svart beroende på det uppdaterade programmet. Om detta inträffar, kontrollera förloppet på enhetens display. TV-skärmen förblir svart tills uppdateringen är slutförd och strömmen slås på igen. Completed! visas när uppdateringen är slutförd. 4 Tryck på ON/STANDBY på huvudenheten för att försätta enheten i standby-läge. Processen är klar och din firmware är uppdaterad till den senaste versionen. Använd inte RECEIVER på fjärrkontrollen. Om ett felmeddelande visas När ett fel inträffar visas * - * * Error! på enhetens display. ( * representerar ett alfanumeriskt tecken.) Kontrollera följande: Felkod *-01, *-10: Ethernet-kabel hittades inte. Anslut nätverkskabeln ordentligt. *-02, *-03, *-04, *-05, *-06, *-11, *-13, *-14, *-16, *-17, *-18, *-20, *-21: Internet connection error. Kontrollera följande: Om routern är påslagen Om denna enhet och routern är anslutna till nätverket Försök med att slå av och sedan på strömmen igen till enheten och

141 routern. Detta kan lösa problemet. Om du fortfarande inte kan ansluta till internet kanske DNS-servern eller proxyservern är ur funktion tillfälligt. Kontrollera tjänstens status hos din internetleverantör. Övrigt: Koppla bort och sätt sedan tillbaka nätkabeln, från början.

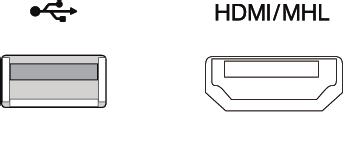

142 Uppdatera firmware Uppdatera firmware via USB Innan du börjar: Förbered en USB-lagringsenhet som är 64 MB eller större. Media som är isatt i en USB-kortläsare kan inte användas för denna funktion. USB-lagringsenheter med säkerhetsfunktion stöds inte. USB-hubbar och USB-enheter med hub-funktion stöds inte. Anslut inte dessa enheter till enheten. Radera alla data som lagrats på USB-lagringsenheten. Stäng av kontrollkomponenten (dator, etc.) som är ansluten till nätverket. Stoppa uppspelningen av internetradio, USB-lagringsenhet eller innehåll från servern. Om multizonfunktionen är aktiverad, tryck på OFF på huvudenheten för att stänga av den. Om HDMI CEC (RIHD) är inställt på On, ställ in det på Off (standardvärdet). Efter att ha tryckt på RECEIVER, tryck på HOME på fjärrkontrollen. Välj Setup med piltangenterna och tryck på ENTER. Sedan, efter att ha valt 7. Hardware Setup - HDMI och tryckt på ENTER, välj HDMI CEC (RIHD) och välj Off. * Vissa USB-lagringsenheter kan ta lång tid att ladda, kanske inte laddas korrekt, eller kanske inte matas korrekt beroende på enheten eller dess innehåll. * Onkyo ansvarar inte på något sätt för eventuella förluster av eller skadade data, eller lagringsfel som uppstår till följd av att USBlagringsenheten används med denna AV-receiver. Tack för din förståelse. * Beskrivningen kan skilja sig från det som visas på skärmen, men det påverkar inte funktionssättet eller funktionen. Uppdatera 1. Anslut USB-lagringsenheten till din dator. 2. Ladda ner filen för fast programvara från Onkyos webbplats till din dator och packa upp den. Firmwarefiler namnges på följande sätt: ONKAVR****_************.zip Packa upp filen på din dator. Antalet filer och mappar som packas upp varierar beroende på modellen.

143 3. Kopiera alla uppackade filer och kataloger till rotmappen på USBlagringsenheten. Se till att kopiera de uppackade filerna. 4. Tryck på USB på fjärrkontrollen för att välja USB. 5. Anslut USB-lagringsenheten till USB-porten på huvudenheten. Om du ansluter en USB-hårddisk till USB-porten på enheten rekommenderar vi att du använder dess nätadapter för att strömförsörja den. Om USB-enheten har partitionerats behandlas varje sektion som en fristående enhet. 6. Efter att ha tryckt på RECEIVER, tryck på HOME på fjärrkontrollen. HOME-menyn visas på TV-skärmen.
