1 Avfallsförbränning Ett bränsle som ger fjärrvärme, fjärrkyla, ånga och el. Vattenfall Värme Uppsala

2 Vattenfall Värme Uppsala Vattenfall Värme Uppsala är ett av Sveriges största fjärrvärmebolag. Våra huvudprodukter är elkraft, fjärrvärme, fjärrkyla och ånga. Fjärrvärmen försörjer 95 procent av Uppsalas tätort. Ånga och fjärrkyla används av olika industrier vid tillverkningsprocesser. Fjärrkyla används även för att kyla lokaler. Vi arbetar målmedvetet med miljöförbättringar och strävar konstant efter att bli ännu bättre. 2 Avfallsförbränning

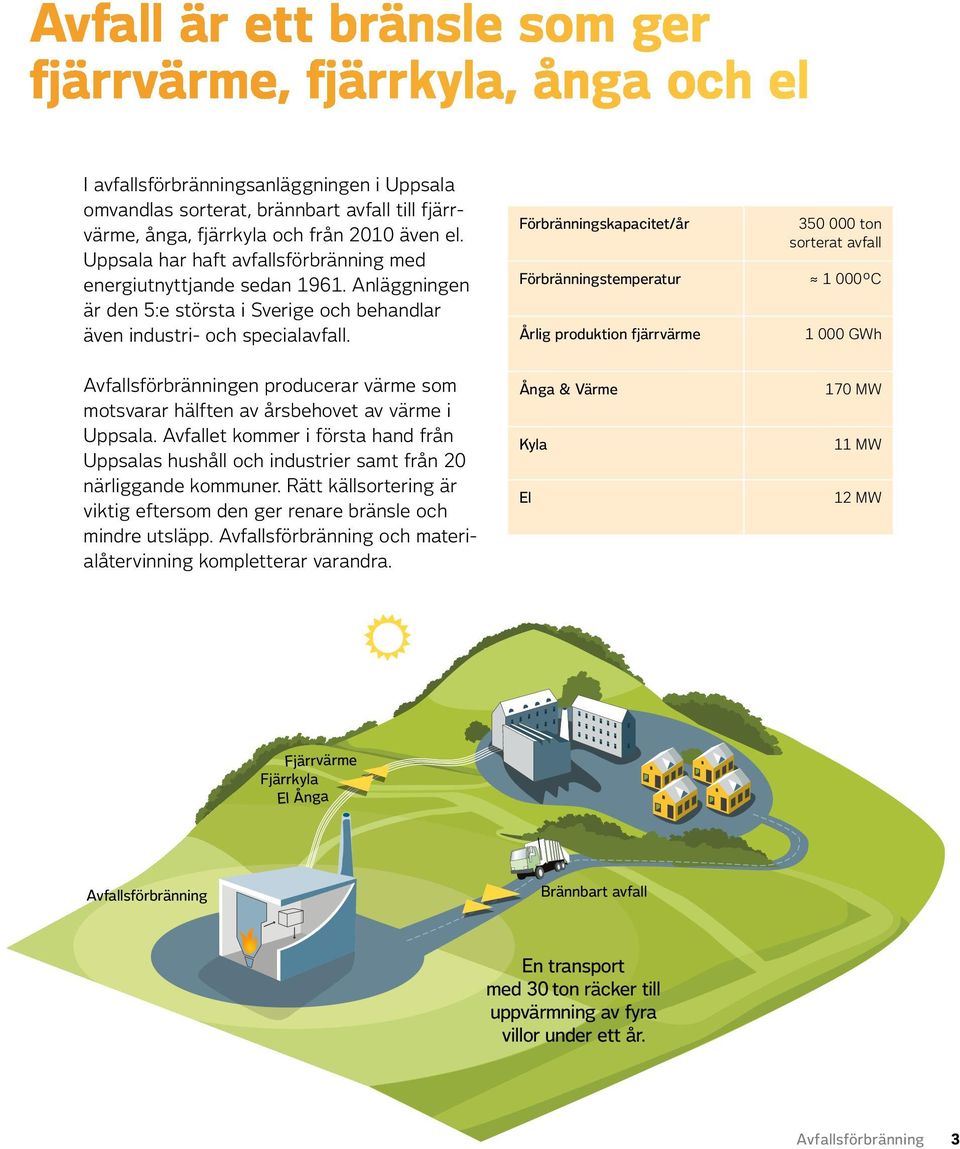

3 Avfall är ett bränsle som ger fjärrvärme, fjärrkyla, ånga och el I avfallsförbränningsanläggningen i Uppsala omvandlas sorterat, brännbart avfall till fjärrvärme, ånga, fjärrkyla och från 2010 även el. Uppsala har haft avfallsförbränning med energiutnyttjande sedan Anläggningen är den 5:e största i Sverige och behandlar även industri- och specialavfall. Förbränningskapacitet/år ton sorterat avfall Förbränningstemperatur 1 000ºC Årlig produktion fjärrvärme GWh Avfallsförbränningen producerar värme som motsvarar hälften av årsbehovet av värme i Uppsala. Avfallet kommer i första hand från Uppsalas hushåll och industrier samt från 20 närliggande kommuner. Rätt källsortering är viktig eftersom den ger renare bränsle och mindre utsläpp. Avfallsförbränning och materialåtervinning kompletterar varandra. Ånga & Värme Kyla El 170 MW 11 MW 12 MW Fjärrvärme Fjärrkyla El Ånga Avfallsförbränning Brännbart avfall En transport med 30 ton räcker till uppvärmning av fyra villor under ett år. Avfallsförbränning 3

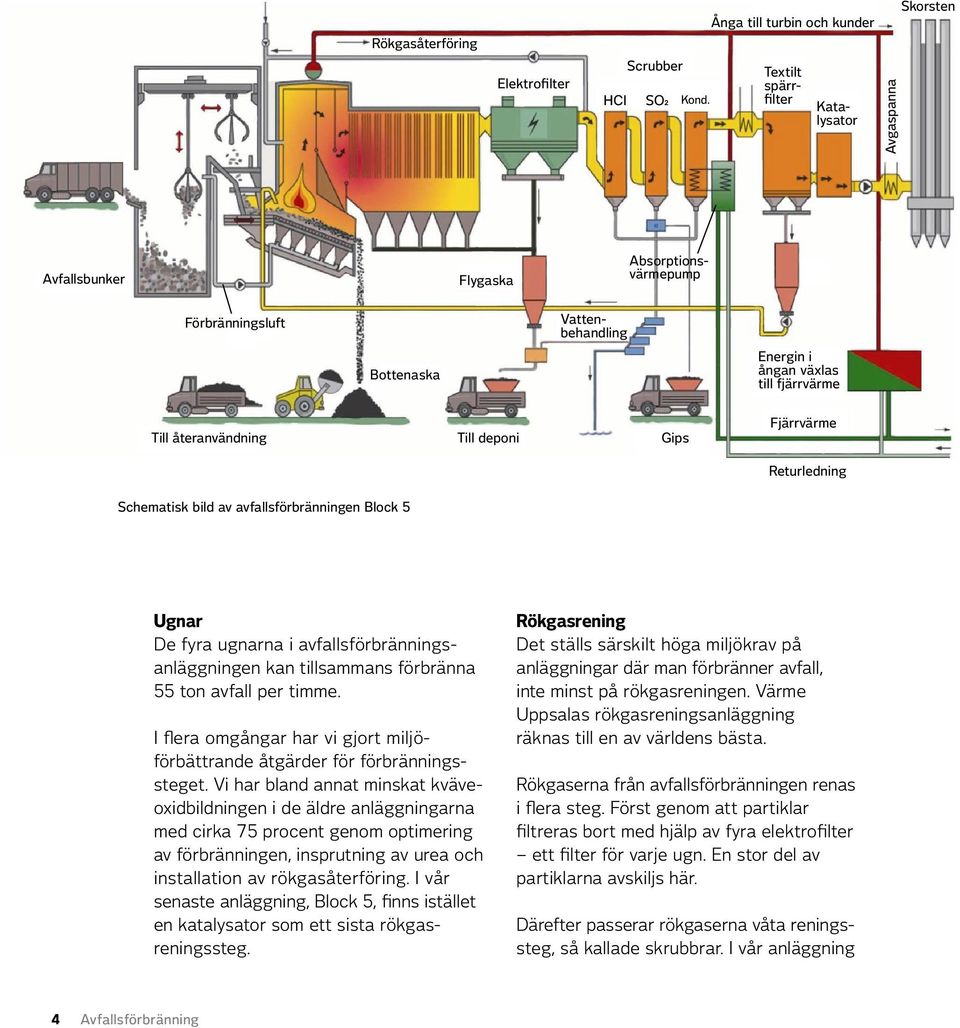

4 Rökgasåterföring Elektrofilter Scrubber HCI SO2 Kond. Ånga till turbin och kunder Textilt spärrfilter Katalysator Avgaspanna Skorsten Avfallsbunker Flygaska Absorptionsvärmepump Förbränningsluft Vattenbehandling Bottenaska Energin i ångan växlas till fjärrvärme Till återanvändning Till deponi Gips Fjärrvärme Returledning Schematisk bild av avfallsförbränningen Block 5 Ugnar De fyra ugnarna i avfallsförbränningsanläggningen kan tillsammans förbränna 55 ton avfall per timme. I flera omgångar har vi gjort miljöförbättrande åtgärder för förbränningssteget. Vi har bland annat minskat kväveoxidbildningen i de äldre anläggningarna med cirka 75 procent genom optimering av förbränningen, insprutning av urea och installation av rökgasåterföring. I vår senaste anläggning, Block 5, finns istället en katalysator som ett sista rökgasreningssteg. Rökgasrening Det ställs särskilt höga miljökrav på anläggningar där man förbränner avfall, inte minst på rökgasreningen. Värme Uppsalas rökgasreningsanläggning räknas till en av världens bästa. Rökgaserna från avfallsförbränningen renas i flera steg. Först genom att partiklar filtreras bort med hjälp av fyra elektrofilter ett filter för varje ugn. En stor del av partiklarna avskiljs här. Därefter passerar rökgaserna våta reningssteg, så kallade skrubbrar. I vår anläggning 4 Avfallsförbränning

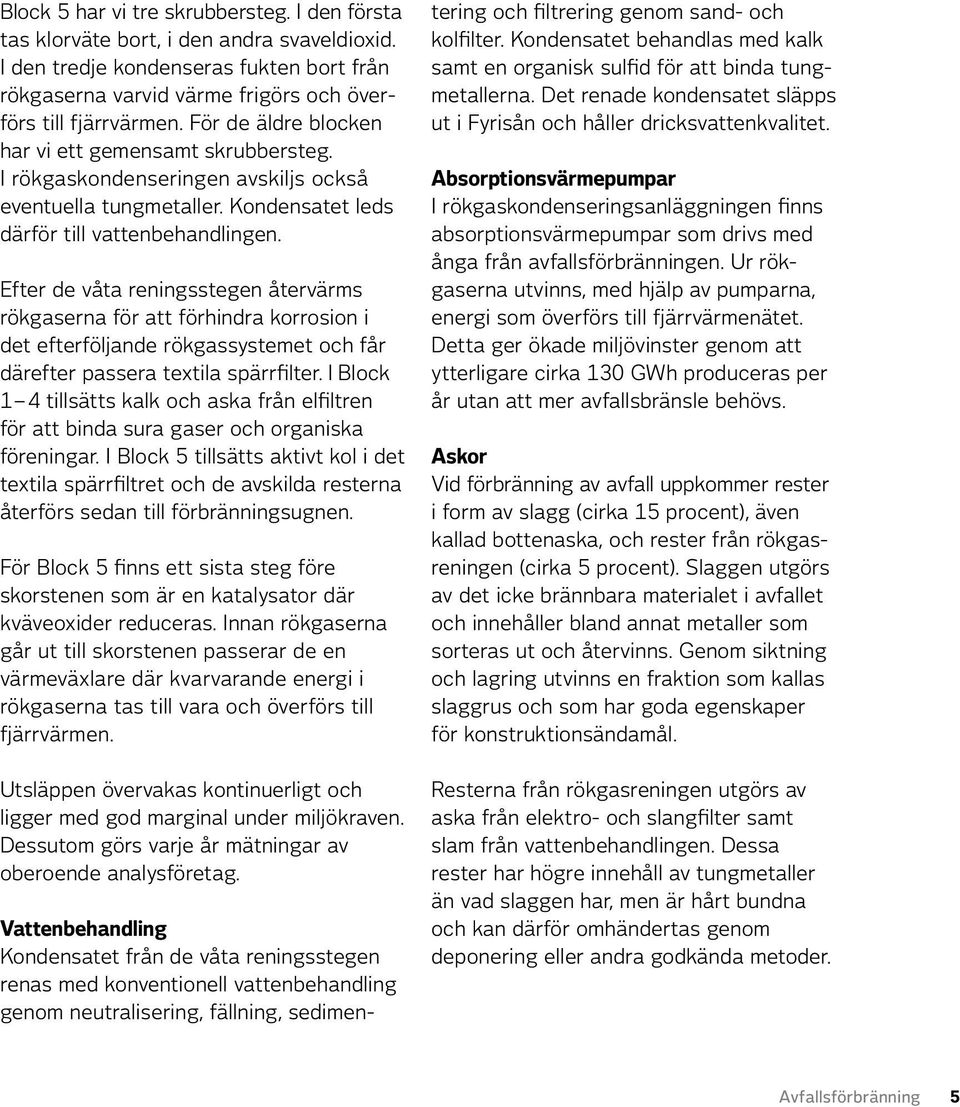

5 Block 5 har vi tre skrubbersteg. I den första tas klorväte bort, i den andra svaveldioxid. I den tredje kondenseras fukten bort från rökgaserna varvid värme frigörs och överförs till fjärrvärmen. För de äldre blocken har vi ett gemensamt skrubbersteg. I rökgaskondenseringen avskiljs också eventuella tungmetaller. Kondensatet leds därför till vattenbehandlingen. Efter de våta reningsstegen återvärms rökgaserna för att förhindra korrosion i det efterföljande rökgassystemet och får därefter passera textila spärrfilter. I Block 1 4 tillsätts kalk och aska från elfiltren för att binda sura gaser och organiska föreningar. I Block 5 tillsätts aktivt kol i det textila spärrfiltret och de avskilda resterna återförs sedan till förbränningsugnen. För Block 5 finns ett sista steg före skorstenen som är en katalysator där kväveoxider reduceras. Innan rökgaserna går ut till skorstenen passerar de en värmeväxlare där kvarvarande energi i rökgaserna tas till vara och överförs till fjärrvärmen. Utsläppen övervakas kontinuerligt och ligger med god marginal under miljökraven. Dessutom görs varje år mätningar av oberoende analysföretag. Vattenbehandling Kondensatet från de våta reningsstegen renas med konventionell vattenbehandling genom neutralisering, fällning, sedimentering och filtrering genom sand- och kolfilter. Kondensatet behandlas med kalk samt en organisk sulfid för att binda tungmetallerna. Det renade kondensatet släpps ut i Fyrisån och håller dricksvattenkvalitet. Absorptionsvärmepumpar I rökgaskondenseringsanläggningen finns absorptionsvärmepumpar som drivs med ånga från avfallsförbränningen. Ur rökgaserna utvinns, med hjälp av pumparna, energi som överförs till fjärrvärmenätet. Detta ger ökade miljövinster genom att ytterligare cirka 130 GWh produceras per år utan att mer avfallsbränsle behövs. Askor Vid förbränning av avfall uppkommer rester i form av slagg (cirka 15 procent), även kallad bottenaska, och rester från rökgasreningen (cirka 5 procent). Slaggen utgörs av det icke brännbara materialet i avfallet och innehåller bland annat metaller som sorteras ut och återvinns. Genom siktning och lagring utvinns en fraktion som kallas slaggrus och som har goda egenskaper för konstruktionsändamål. Resterna från rökgasreningen utgörs av aska från elektro- och slangfilter samt slam från vattenbehandlingen. Dessa rester har högre innehåll av tungmetaller än vad slaggen har, men är hårt bundna och kan därför omhändertas genom deponering eller andra godkända metoder. Avfallsförbränning 5

6 Energieffektivt I en och samma anläggning producerar vi samtidigt fjärrvärme, el, ånga och fjärrkyla. På så vis blir produktionen extra energieffektiv. Materialeffektivt Genom att utnyttja brännbart avfall istället för andra bränslen, sparar vi trä och andra råvaror. Hälften av Uppsalas fjärrvärme produceras från avfall. Avfall omhändertas Avfallsförbränning är ett hygieniskt och miljömässigt bra sätt att återvinna brännbart avfall. Förutom att energin i avfallet tas till vara, tas många farliga ämnen ut ur kretsloppet.

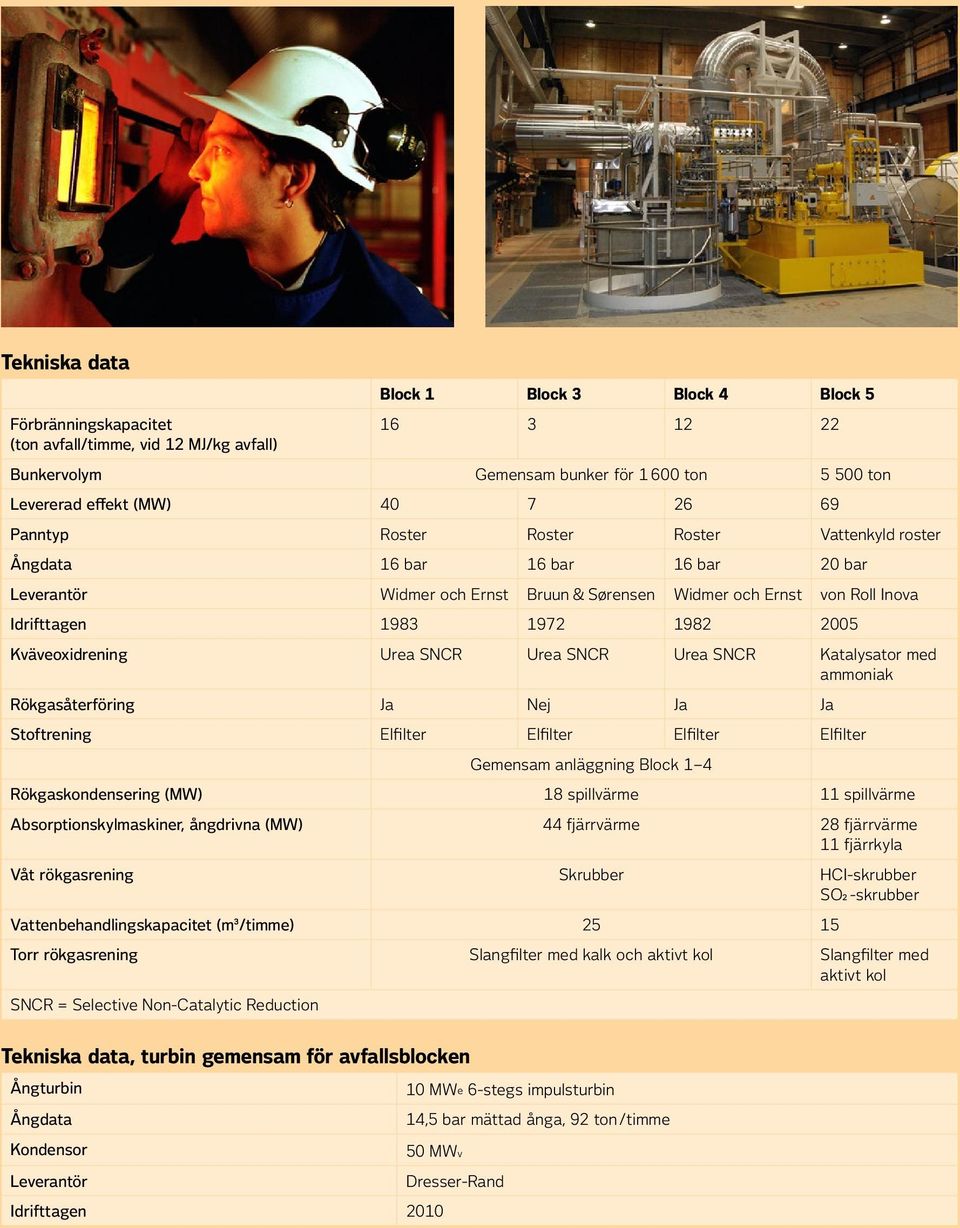

7 Tekniska data Förbränningskapacitet (ton avfall/timme, vid 12 MJ/kg avfall) Block 1 Block 3 Block 4 Block Bunkervolym Gemensam bunker för ton ton Levererad effekt (MW) Panntyp Roster Roster Roster Vattenkyld roster Ångdata 16 bar 16 bar 16 bar 20 bar Leverantör Widmer och Ernst Bruun & Sørensen Widmer och Ernst von Roll Inova Idrifttagen Kväveoxidrening Urea SNCR Urea SNCR Urea SNCR Katalysator med ammoniak Rökgasåterföring Ja Nej Ja Ja Stoftrening Elfilter Elfilter Elfilter Elfilter Gemensam anläggning Block 1 4 Rökgaskondensering (MW) 18 spillvärme 11 spillvärme Absorptionskylmaskiner, ångdrivna (MW) 44 fjärrvärme 28 fjärrvärme 11 fjärrkyla Våt rökgasrening Skrubber HCI-skrubber SO2 -skrubber Vattenbehandlingskapacitet (m3/timme) Torr rökgasrening Slangfilter med kalk och aktivt kol Slangfilter med aktivt kol SNCR = Selective Non-Catalytic Reduction Tekniska data, turbin gemensam för avfallsblocken Ångturbin Ångdata Kondensor Leverantör 10 MWe 6-stegs impulsturbin 14,5 bar mättad ånga, 92 ton / timme 50 MWv Idrifttagen 2010 Dresser-Rand Avfallsförbränning 7
