Växjö Energi AB Björn Wolgast

Transkript

1 Växjö Energi AB Björn Wolgast

2 Innehåll Växjö Energi Sandviksverket Fjärrkyla i Växjö Sandvik 3

3 Det var här det hela började 1887

4 Viktiga datum i Växjö Energis historia 1887 Växjö Stads Elektricitetsverk 1970 Start utbyggnaden av fjärrvärme 1974 Sandvik 1, Kraftvärme, Oljeeldat 1980 Biobränsle i hetvattenpanna HH Biobränsle i Sandvik 1, 80/20% Bio/Olja 1996 Sandvik 2, Kraftvärme, Biobränsle Närvärme, Ingelstad, Rottne, Braås 2002 Konvertering av eluppvärmda villor 2004 Ny Ackumulator, 2500 MWh 2006 Fjärrkyla med Absorption kylmaskin, 300 kw, kontoret 2010 Start utbyggnad av fjärrkyla 2011 Produktion med Absorption kylmaskin, 2x2 MW

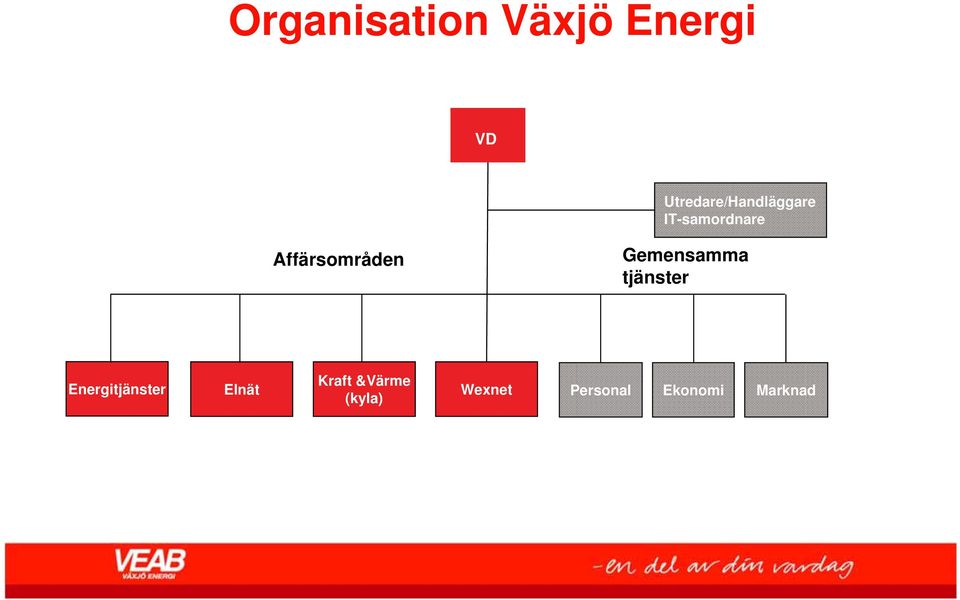

5 Organisation Växjö Energi VD Utredare/Handläggare IT-samordnare Affärsområden Gemensamma tjänster Energitjänster Elnät Kraft &Värme (kyla) Wexnet Personal Ekonomi Marknad

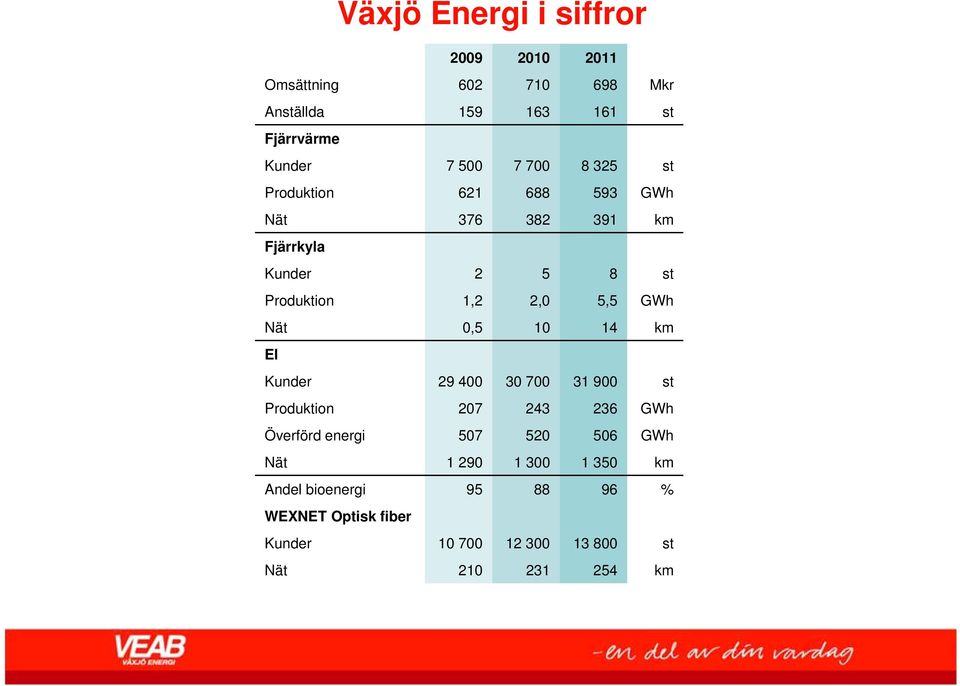

6 Växjö Energi i siffror Omsättning Mkr Anställda st Fjärrvärme Kunder st Produktion GWh Nät km Fjärrkyla Kunder st Produktion 1,2 2,0 5,5 GWh Nät 0, km El Kunder st Produktion GWh Överförd energi GWh Nät km Andel bioenergi % WEXNET Optisk fiber Kunder st Nät km

7 Uppvärmning distrikt i Växjö Övriga områden Befintlig fjärrvärme Erbjudande om villautbyggnad Erbjudande om villautbyggnad Erbjudande om villautbyggnad Erbjudande om villautbyggnad Fjärrvärme kan erbjudas

8 Gemensamt politiskt beslut 1996 Växjö ska bli en fossilbränslefri stad Utsläpp av fossil CO 2 skall minskas med 50% per invånare mellan 1993 och 2010.

9 Koldioxidutsläpp per invånare i Växjö, ton ( , med prognos till 2014) 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 TOTALT Transporter Uppvärmning El mm Mål ,0 0,5 0,0

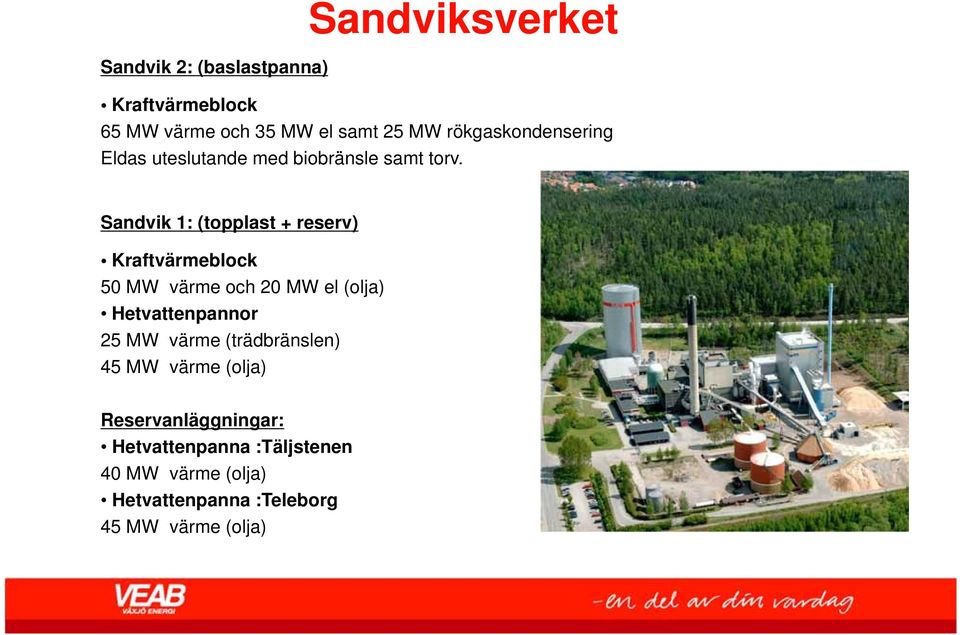

10 Sandviksverket Sandvik 2: (baslastpanna) Kraftvärmeblock 65 MW värme och 35 MW el samt 25 MW rökgaskondensering Eldas uteslutande med biobränsle samt torv. Sandvik 1: (topplast + reserv) Kraftvärmeblock 50 MW värme och 20 MW el (olja) Hetvattenpannor 25 MW värme (trädbränslen) 45 MW värme (olja) Reservanläggningar: Hetvattenpanna :Täljstenen 40 MW värme (olja) Hetvattenpanna :Teleborg 45 MW värme (olja)

11 Så här fungerar Sandviksverket Ånga ut Högtrycksturbin Generator Lågtrycks-turbin Växel Växel Ångdom Ånga Vatten Direktkondensor Fallrör Ammoniak in Cyklon Bränsle Kalk Sand Economizer Ångturbinkondensor Matarvatten-tank Matarvatten in Katalysator Mätutrust-ning, emission Elfilter Rökgasfläkt Sekundärluftfläkt Rök- Ljuddämpare gas- kon-densorfjärrvärme ut till kund Eldstad Bottenaska Till asksilo Primärluftfläkt Fjärrvärme i retur från kund

12 Emissioner till luft Sandvik Årsmedelvärde Stoft (mg/nm3) Lustgas N2O (mg/mj) Svavel S (mg/mj) Ammoniak NH3 (ppm) Miljövillkor Utfall

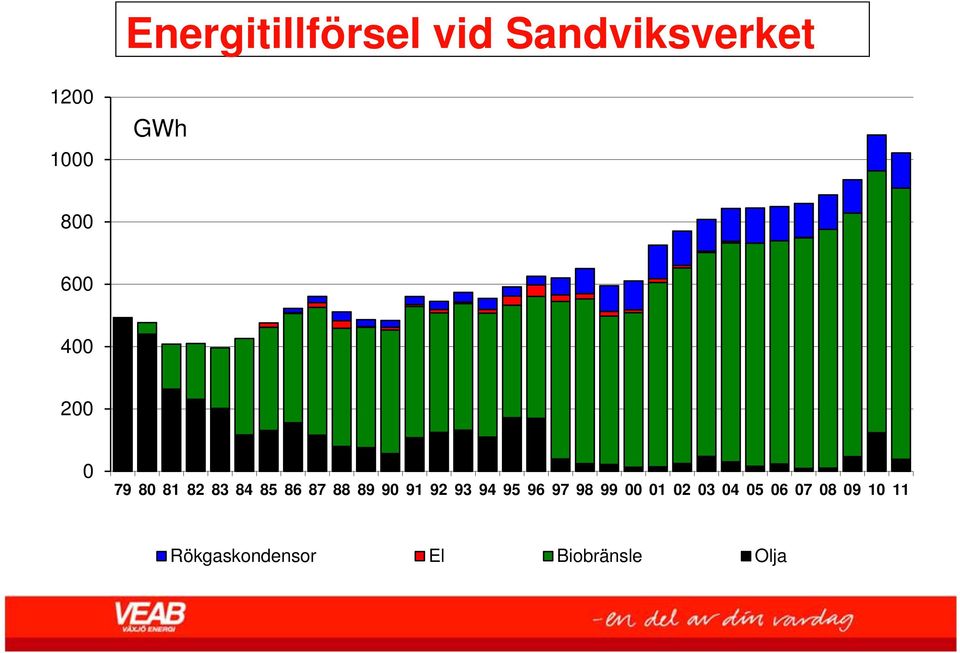

13 Energitillförsel vid Sandviksverket GWh Rökgaskondensor El Biobränsle Olja

14 Utbyggnad fjärrkyla

15

16 Kylkapacitet SVV 4 MW absorptionskyla SVV 3 MW ackumulator Centrallasarettet 2 MW kompressorkyla (reserv) Videum 1 MW kompressorkyla (reserv) Västra mark 6 MW kompressorkyla

17 Absorptionsteori Tg = 79 C Tk = 32 C A 35 mmhg Tg C Tk C B Kylmedelskrets Tin = 29 C Ta = <40 C Te = 6 C Tut = ~31 C Kondensor 63 % Generator Ta C Te C Tut = 80 C Tin = 90 C Drivenergi - Fjärrvärme A 7 mmhg B Köldbärarkrets Tut = 7 C 59% Tin = ~31 C Kylmedelskrets Tin = 14 C Evaporator Absorbator Tut = 35 C Tut = ~38 C

18 Var finns fjärrkyla?

19 Västra Mark Kylcentral Heating customer in the cooling network 10 C District cooling plant 6 C High temperature cooling customer 25 C Normal cooling customer 16 C

20 Kunder Växjö Energi Centrallasarettet Grand Samarkand Linnegallerian Videum Smålandsposten Atec of Sweden AB Länsförsäkringar Ansluts under 2012 (ca 3 MW) Wexnet Myresjöhus Arena Alstom Elite Hotel Konsert huset VÖFAB Kommunhuset GE Capital Vinaman Ev några till Ansluts under 2013 (3-4 MW) GE Capital Tegnergallerian, Filmstaden Samt ytterligare som vi diskuterar med

21 Fjärrkyla- Kunder utv / potential Marknad i Växjö Avsiktsförklaring Ingångna kontrakt inkl. expansion

22 Vad sker under Bygger distribution Ansluter kunder och tittar på expansion i Växjö Slutför arbete med dokumentation, märkning, utbildning och överlämning av anläggningar. Ingen ny produktion byggs under nästa år, sker inför sommaren 2014

23 Framtida produktion Planerad placering vid nuvarande kraftvärmeverk

24 Sandvik 3, varför Önskar ytterligare minska oljeanvändningen Nuvarande anläggningen, ökade UH kostnader Ny tilldelning elcertifikat Öka biobränslebaserad elproduktion

25 Sandvik 3

26 Sandvik 3, läge Ny panna, fluidiserad bädd, biobränsle eldad Ny turbin Ny hantering yttre bränsle Pannhus, rökgasrening Investering 1200 mkr Relativt säkra på investeringsbeloppet Osäkerheter; pris på el och elcertifikat

27 Sandvik 3 Miljötillstånd klart Klart beslut i KF Anbud på panna, turbin, DCS, yttre bränsle inkommit Markarbeten är påbörjade Byggnation Driftstart december 2014 Sandvik 3 baslastpanna
