Hållbar fjärrvärme i Varberg. Inspecta seminarium Carl-Arne Pedersen VD, Varberg Energi

Transkript

1 Hållbar fjärrvärme i Varberg Inspecta seminarium Carl-Arne Pedersen VD, Varberg Energi

2 Varberg Energi AB Varberg Energi AB ägs av Varbergs kommun genom Varbergs Stadshus AB. Våra verksamheter är elnät, naturgas, fjärrvärme, energitjänster, bredband och IT-tjänster. I vårt helägda dotterbolag Varberg Energimarknad AB bedrivs elhandel, elproduktion med egna vind- och vattenkraftverk samt naturgashandel. Vår omsättning på koncernnivå 2012 var 456 mnkr med ett nettoresultat på 41,3 mnkr. Vi är 98 anställda.

3 Varberg Energikoncernen det heltäckande energi- och bredbandsföretaget Hållbara energitjänster Energideklaration, energirådgivning, värmeserviceavtal fjärrvärme, effektivisering och energibesparingar. El Handel, produktion, distribution, delägare i fyra vindkraftbolag Gas Handel, nät Fjärrvärme Handel, produktion, nät IT och IT-tjänster

4 Affärsidé Med kundens behov i centrum, god etik, affärsmässighet och hög leveranssäkerhet erbjuder vi energi- och bredbandstjänster. Varberg Energi arbetar aktivt för ett hållbart samhälle med egen förnybar energiproduktion. Antagen av styrelsen Målbild Vi skall vara det naturliga valet för energi- och bredbandslösningar i Varbergsområdet. ISO certifierat sedan maj AFS 2001:1 certifierat sedan november OHSAS 18001:2007 certifierat sedan november 2008.

5 KLIMATFRÅGAN - Detta står vi inför Hur ska vi agera? CAP/KT 5

6 Rådande förhållanden 80% av jordens energiförsörjning sker med hjälp av fossila bränslen. Växthusgaserna ökar dramatiskt. Peak oil når vi redan kring Peak coal kommer vi att nå ca Vi har naturgastillgångar för några hundra år. Möjligheter finns att utvinna gas/olja i antarktiska områden. (Hur kommer det i så fall att påverka ekosystemet?) Energiförbrukningen har ökat med 100% mellan 1973 och 2003 (3% per år) och därmed växthusgaser. Energikonsumtionen ligger årligen på en ökning av 4,5%. Likaså ökar utsläppen av växthusgaser. Denna ekvation går inte ihop. Vi får allt tätare rapporter om miljökatastrofer.

7 CAP/KT 7

8 Vårt dilemma Nivå Ökad energikonsumtion Minska CO2 utsläppen Behov av energi CO2 utsläpp Tid

9

10

11 Lönsamhet HÅLLBARHET Planeten Människor

12 Hur värmdes Varberg innan fjärrvärmen kom? Innan 1988 skedde all uppvärmning av hus och industrier med el, pellets, briketter, kol och olja anslöts naturgasen. Även olja, pellets och el användes byggde vi ett lokalt fjärrvärmenät med naturgaspannor i anslutning till sjukhuset.

13 Naturgas för uppvärmning och därefter fjärrvärme Uppvärmning av fastigheter, industrier och villor 1999 naturgas (ca 40%), direktverkande el (32%), olja (20%), fjärrvärme (7%) och flis/pellets (1-2%) togs ett politiskt beslut om att öka användningen av fjärrvärme, för att minska uppvärmningskostnader och lokalt förbättra miljön genom minskade utsläpp av växthusgaser från fossila bränslen. År 2000 togs beslut om att bygga en överföringsledning för spillvärme från pappersmassabruket Södra Cell i Värö.

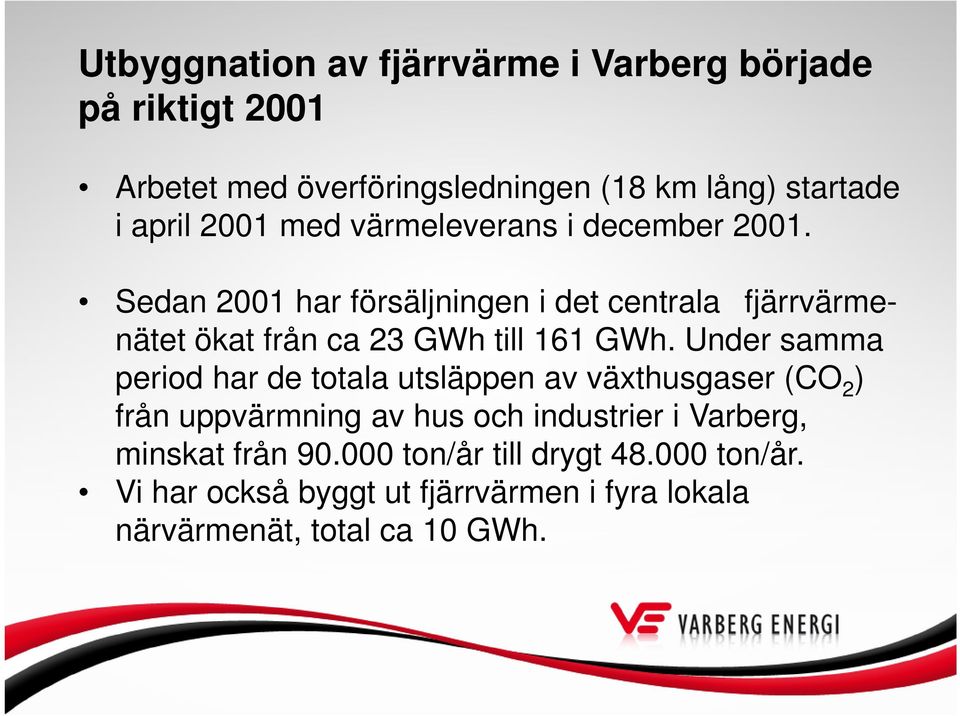

14 Utbyggnation av fjärrvärme i Varberg började på riktigt 2001 Arbetet med överföringsledningen (18 km lång) startade i april 2001 med värmeleverans i december Sedan 2001 har försäljningen i det centrala fjärrvärmenätet ökat från ca 23 GWh till 161 GWh. Under samma period har de totala utsläppen av växthusgaser (CO 2 ) från uppvärmning av hus och industrier i Varberg, minskat från ton/år till drygt ton/år. Vi har också byggt ut fjärrvärmen i fyra lokala närvärmenät, total ca 10 GWh.

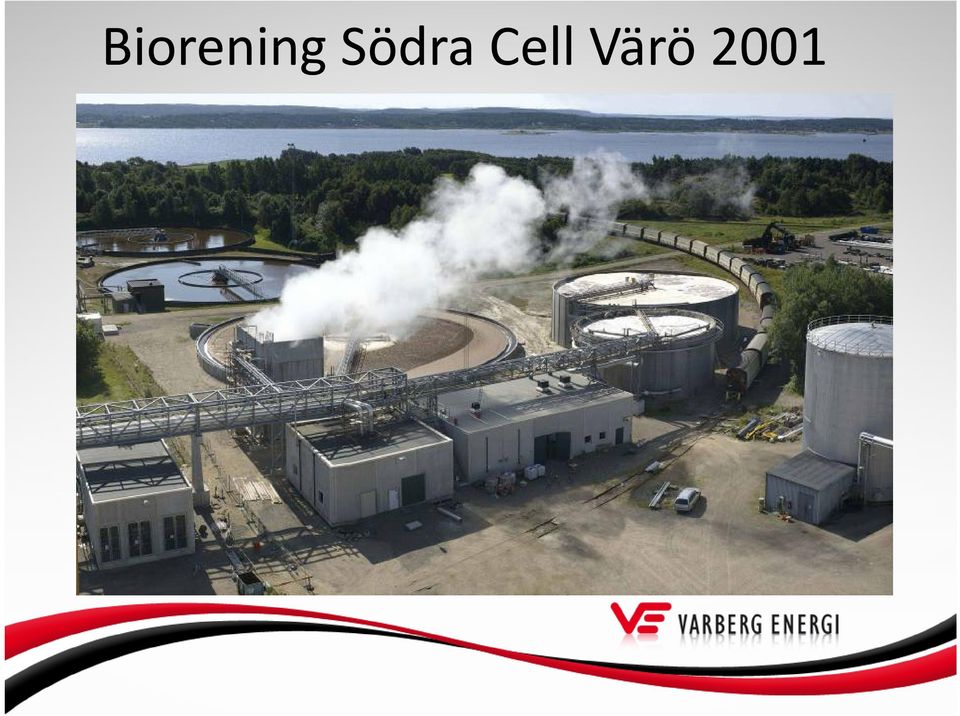

15 Biorening Södra Cell Värö 2001

16 Data fjärrvärmedistribution från SCV Längd fjärrvärmeledning till Varberg: 18 km Max framtemp: 120 C Max tryck: 16 bar Ledningsdimension: 350 mm Flöde spillvärmevatten: max 300 l/s (80-55 C) Flöde fjärrvärmevatten: 178 l/s (45-78 C) Maxeffekt restvärme: 28 MW Maxeffekt spetsånga: 20 MW Maxeffekt värme: 35 MW

17 Fjärrvärmesystem Kyltorn Varberg C Tångaberg 45 C Spillvärmeväxlare 3st kapacitet max 23MW Värö 80 C Max 120 C Spetsvärmning ånga Kapacitet 20MW Filter Blekeriavlopp

18 Utökad kapacitet av spillvärme byggde VE ut sin pumpkapacitet med ca 40% genom en extra pumpstation på halva sträckan mellan SCV och pumpstationen i stan. Därmed kunde överföringen av spillvärme öka från 16 till 20 MW installerade SCV två nya värmeväxlare för att kunna överföra mer spillvärme till fjärrvärmenätet, vilket ökade kapaciteten till ca 23 MW.

19 Utökad överföringskapacitet av restvärme hösten 2009 till fjärrvärmenätet med rökgaskylning av sodapannan Genom installation av rökgaskylning utgående rökgaser som kyls från 200 C till 135 C kunde man öka effekten från 9 till 12 MW. Samtidigt har man använt en del av den energi internt men den totala överföringskapaciteten av restvärme kunde ökas från 23 till 28 MW.

20 Södra Cell Värö produktion 2013 Årlig produktionskapacitet ton pappersmassa Energiproduktion Värmeproduktion totalt 300 GWh varav 145 GWh till VE Elproduktion 380 GWh varav 100 GWh säljs externt Produktion av biodiesel från tallolja 120 GWh Torkat biobränsle (bark) 300 GWh Produktion av pellets 220 GWh Total produktion GWh varav extern försäljning 885 GWh

21 Så fungerar fjärrvärmen i Varberg Restvärme 90 C från sodapannan i Södra Cell, Värö (SCV), överförs till fjärrvärmesystemet och distribueras via en 18 km lång överföringsledning till Varberg. Energibehov vintertid är högre än 76 C och från 2010 blandas restånga in med spillvärmen till 90 C. Vi kan också få ånga från SCVs barkpanna. Total överföringskapacitet är 35 MW. Övrigt spetsbehov-reserv är egen produktion med naturgaspannor på 38 MW och sedan 2009 också med en biooljepanna på 10 MW. När SCV har produktionsstopp värms fjärrvärmenätet med naturgas och bioolja. Produktionsmix centrala nätet 2012: 150,6 GWh spillvärme (85,7%) 10,1 GWh bioånga ( 5,7%) 3,9 GWh bioolja ( 2,2%) 8,8 GWh naturgas ( 5,0%) 2,4 GWh fastbränsle ( 1,4%) 175,8 GWh totalt värmebehov

22 Annual sales, TJ/year Varberg, Sweden GWh Natural gas to final customers in the town of Varberg District Heat, mainly based on recycled industrial waste heat 161 GWh Ca 30 GWh 0 5 GWh

23 Minskad emissioner till följd av Fjärrvärmeutbyggnad 0 CO2 (ton/år) NOx (kg/år) Svavel (kg/år) Total CO 2 -utsläpp vid uppvärmning av bostäder och industri i Varberg 1998 var ton/år. Vårt mål är att halvera utsläpp av CO 2 till utgång av 2016 med totalt ton CO 2 Överföringen av fjärrvärme har sedan 2001 ökat från 25 GWh till 161 GWh Mål för 2015 är >185 GWh.

24 Produktion Fjärrvärme (1 GWh = kwh) GWh 250,0 Fossilbränsle 200,0 150,0 100,0 50,0 14,5 10,5 49,0 10,1 14,3 64,7 15,8 21,0 72,2 19,1 21,9 82,5 22,0 24,0 13,5 16,1 16,7 23,0 100,5 104,1 102,0 16,6 29,1 144,1 18,5 25,0 129,7 13,3 27,4 150,6 Biobränsle Spillvärme 0,0 År 2003 År 2004 År 2005 År 2006 År 2007 År 2008 År 2009 År 2010 År 2011 År 2012 År År 2005

25 25

26 MWh/Dygn Medel Effekt i MW Energi till fjärrvärmenätet i Varberg 2011 GAS Gas BIO Bioolja OLJA SCV SCV Över över 28MW MW SCV SCV upp up till till MW MW Medeleffekt Total effekt total

27 januari 2011 timeffekt Effekt i MW och Utetemp i C BIO OLJA GAS SCV över 28MW SCV upp till 28MW ute temp jan 2011 timme 0-23h

28 Gaskostnad för värmeproduktion (GWh) Förbrukning av naturgas 120 GWh Total kostnad 82,7 Mkr (Mkr)

29 1 200 Fjärrvärmepris 2012 i kr/mwh enligt Nils Holgersson Varberg Energi Medelpris

30 200 GWh Verklig och planerad försäljning av fjärrvärme t o m 2020 (1 GWh= kwh) ,6 151,6 157,0 161,0 167,0 169,0 171,0 172,0 173,0 174,0 175,0 175, ,5 121,0 129, , , ,5 63, ,3 16,3 24,2 0 år 1999 år 2000 år 2001 år 2002 år 2003 år 2004 år 2005 år 2006 år 2007 år 2008 år 2009 år 2010 år 2011 år 2012 år 2013 år 2014 år 2015 år 2016 år 2017 år 2018 år 2019 år 2020 Graddagskorrigerat utfall

31 Ny egen fjärrvärmeanläggning 2010 togs beslut om att bygga en ny fjärrvärmeproduktionsanläggning för att öka effektreserven och spetsvärmebehovet när Södra Cell Värös restvärme inte räcker till samt för oplanerade/ planerade driftstopp. I mars 2011 tecknades kontrakt med KMW Energi AB om leverans av två rostereldade flispannor (skogsflis) 2 x 10 MW, med rökgaskondensering 2 x 3 MW. Ackumulatortank m 3 leverantör STÅLAB, 120 MWh värme. Första spadtaget togs 17 oktober Första pannan startades med torkeldning 12 december 2012 och med flis och värmeleverans från 16 december. Anläggningen övertogs efter godkänd provdrift och slutbesiktning den 7 juni 2013.

32 Vår nya anläggning för hetvattenproduktion

33 Värmeverk: 2 x 10 MW flispannor, Årlig produktion: ca MWh värme Produktionen kan tredubblas Reservpannor: 1 x 10 MW biooljepanna, 1 x 10 MW gaspanna Ackumulatortank: ca m 3 Värmelagring: 120 MWh Solcellselkraftproduktion Effekt: 60 kw, total yta 450 m 2 Produktion: ca 50 MWh Start: 2012/2013

34 2 x 10 MW hetvattenproduktion Bränsle flis, grot, bark (rena biobränslen) Fukt (effektbegränsning) vikt-% (max) Vid 11 MW tillfört bränsle 25-45% fukt Tillåtna emissioner NO x -utsläpp <100 mg/mj (NO 2 ) tillfört bränsle Stoft <20 mg/nm³ t.g. 13% CO 2 CO <250 mg/nm³ t.g. 6% O2 dygnsmv Suspenderande ämnen i <10 mg/l och ph 6,5-9 utgående rökgaskondensat Rökgasrening Elektrofilter Rökgaskondensering Förberett för SNCR-reduktion av NO X Reservpannor Sommaren 2013 flyttades befintlig biooljepanna 10 MW och en gaspanna 10 MW till värmeverket. Till detta kommer ytterligare fyra naturgaspannor på 28 MW som effektreserv, placerade vid Sjukhuset i Varberg.

35 Solceller Ugn Elektrofilter Fjärrvärmeväxlare Hetvattenpanna Pumprum pannkrets/fjv Reservpannor Bioolja/gas Bränslebunker Rökgaskondensering Ackumulatortank

36

37 Avtal med Södra Cell Värö om restvärme och spetsånga Det första värmeavtalet med SCV tecknades i april 2000 för perioden I detta avtal fanns ett tilläggsavtal som omförhandlats vartannat år där hänsyn till parternas optimeringar skulle vara föremål för prisjusteringar. Detta för att öka nyttan och överföring av spillvärme samt ändringar på marknaden. Från 2012 har vi ett nytt avtal om leverans av restvärme och spetsånga, som löper på 10 år t o m Även här har vi överenskommelse om omförhandling i tilläggsavtal vartannat år. Syftet även här är att parternas insatser för att öka leverans av restvärme ska bedömas vid omförhandling. Restvärmen är max 28 MW med en framledningstemperatur på 90 grader. Differentierat prisavtal okt-april maj-sept om restvärmepris. Vi kan också köpa spetsvärme, restånga och värmeproduktion från barkpannan, total max värmeleverans är 35 MW.

38 Differentierat fjärrvärmepris och värmeserviceavtal för våra kunder sedan 1 januari 2011 Vinterpriset 2013 (okt-april) är 60,4 öre/kwh och sommarpriset 2013 (majsept) är 39,2 öre/kwh. Vi har inga effekt- och flödesavgifter. Man betalar en fast avgift (olika tariffer), vilket för flerbostadshus är ca 10%. Till detta kommer rörligt energipris, vilket motsvarar ca 90%. För villor är den fasta avgiften kr/år (ex moms), vilket motsvarar ca 15% av värmekostnaden och den rörliga energiavgiften är ca 85%. Sedan 2011 erbjuder vi våra kunder ett värmeserviceavtal där vi en gång per år kontrollerar kundens värmesystem. För närvarande har vi 207 kundavtal med villakunder. Vi har också börjat erbjuda samma avtal till större fastighetsägare. För närvarande har vi 2 kunder.

39 70 Fjärrvärmepris 2013 exkl moms Vinterpris 60,4 öre/kwh 60 56,2 öre/kwh Sommarpris 39,2 öre/kwh öre/kwh 30 Sommar och Vinter pris Viktat medelpris jan feb mar apr maj jun jul aug sep okt nov dec

40 Temperatur, ºC Flödesviktade nättemperaturer Löpande medelvärde senaste 12 månader Varberg Energi Framtemperatur Planerad framtemperatur vid 141 GWh och 175 kg/s Returtemperatur Planerad returtemperatur År

41 MW 80 Varaktighetsdiagram GAS BIO Olja BIO anläggning SCV

42 MWh/Dygn Energi till Fjärrvärmenät Varberg 2012 GAS BIO OLJA P7 SCV Över 28MW SCV upp till 28 MW Medeleffekt total

43 MWh/Dygn Energi till Fjärrvärmenät Varberg 2013 GAS BIO OLJA Värmeverket SCV Över 28MW SCV upp till 28 MW Medeleffekt total

44 Avtal om leverans av förnybart bränsle Varberg Energi tecknade avtal med Södra Skogsenergi i november 2012 om årlig leverans flis, ca GWh. Avtalet löper t o m juli Avtal om återföring av bioaskan från förbränningen Vi tecknade avtal med Södra Skogsenergi i januari 2013 om återföring av askor. Askan ska godkännas av Skogsstyrelsen innan spridning sker till skog eller för återställning av torvmarker.

45 Bränslekostnader och volymer 2014, scenarie utan nya pannor Produktion Volym, MWh Kr/MWh Summa kostnad Restvärme, vinter Restvärme, sommar Bioånga Marginalånga Naturgas (inkl fast o nät) Bioolja SUMMA

46 Bränslekostnader och volymer 2014, scenarie med nya pannor Produktion Volym, MWh Kr/MWh Summa kostnad Restvärme, vinter Restvärme, sommar Bioånga Marginalånga Naturgas (inkl fast och nät) Bioolja Flis SUMMA Bränslebesp.: = Mnkr

47 Resultatutveckling för fjärrvärmeverksamheten inkl investering i nytt värmeverk Investering, skrivs av på totalt 30 år 246 mnkr Avskrivning bygg 50 år, panna år > 8,2 mnkr/år Ränta 4,00 %, genomsnittligt belopp: 123 mnkr > 4,9 mnkr/år Egna drift och uh kostn ca 60 kr/mwh (inkl två nya tjänster) > 2,8 mnkr/år = 15,9 mnkr/år Nettobesparning 19,5 mnkr 15,9 mnkr = 3,6 mnkr/år Till detta tillkommer planerad avskrivning, vilket vi gjort för överföringsledning från SCV till Lassabacka under 10 år ( ). Investeringen på 66 mnkr är helt avskriven april (+6,6 mnkr/år)

48 Varberg Energikoncernen Resultat mnkr Omsättning mnkr Omsättning Resultat

49 Varberg Energikoncernen Omsättning exkl aktiverat arb Resultat efter finansiella poster

50

51 Varberg Energis bidrag till en framtida hållbar utveckling Att vi som lokal aktör kan påverka vår framtid genom att producera egen förnybar energi. Vi samarbetar med lokala företag som Södra Cell, Deromekoncernen m fl. Vår energistrategi är att sälja: hållbara energitjänster, energieffektivisering, lära våra kunder att hushålla med sina energiresurser Att förändra kundernas beteende för att minska förbrukning av icke-förnybara resurser. Därmed minskar utsläppen av växthusgaser och försurande ämnen. Viktigt är också att bygga broar mellan dagens och morgondagens teknik. Tänk på vad du själv kan bidra med för ett framtida hållbart samhälle. 51
