1 EC Arsta Föredrag av Christer Toftgård vid Panndagarna 2008 NORRTÄLJE ENERGI 1

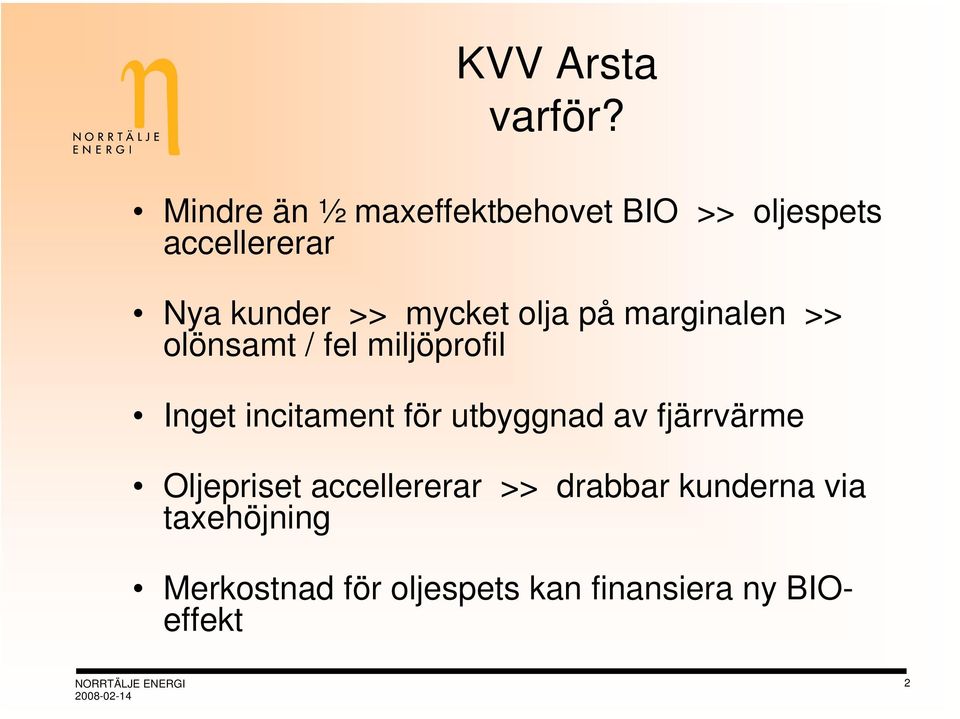

2 KVV Arsta varför? Mindre än ½ maxeffektbehovet BIO >> oljespets accellererar Nya kunder >> mycket olja på marginalen >> olönsamt / fel miljöprofil Inget incitament för utbyggnad av fjärrvärme Oljepriset accellererar >> drabbar kunderna via taxehöjning Merkostnad för oljespets kan finansiera ny BIOeffekt NORRTÄLJE ENERGI 2

olja på marginalen >> olönsamt / fel miljöprofil Inget incitament för utbyggnad

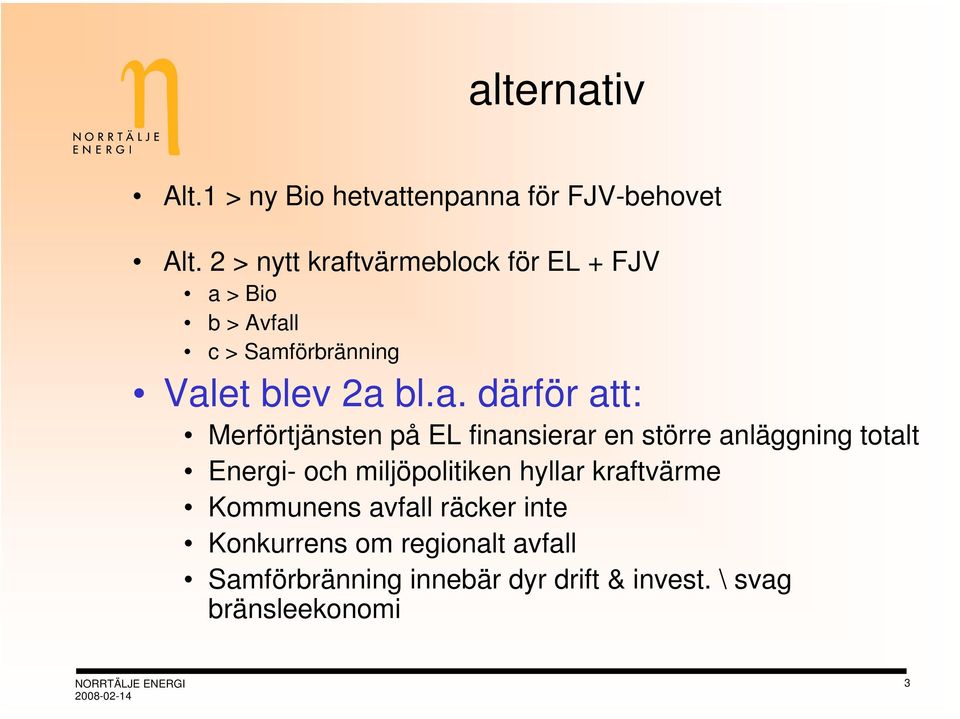

3 alternativ Alt.1 > ny Bio hetvattenpanna för FJV-behovet Alt. 2 > nytt kraftvärmeblock för EL + FJV a > Bio b > Avfall c > Samförbränning Valet blev 2a bl.a. därför att: Merförtjänsten på EL finansierar en större anläggning totalt Energi- och miljöpolitiken hyllar kraftvärme Kommunens avfall räcker inte Konkurrens om regionalt avfall Samförbränning innebär dyr drift & invest. \ svag bränsleekonomi NORRTÄLJE ENERGI 3

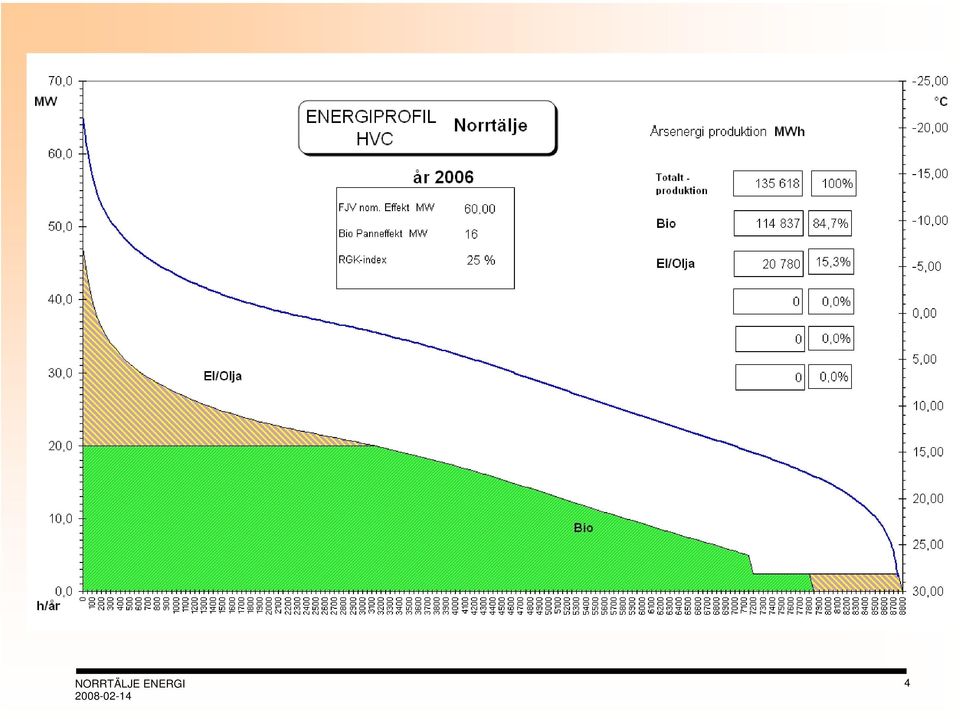

4 NORRTÄLJE ENERGI 4

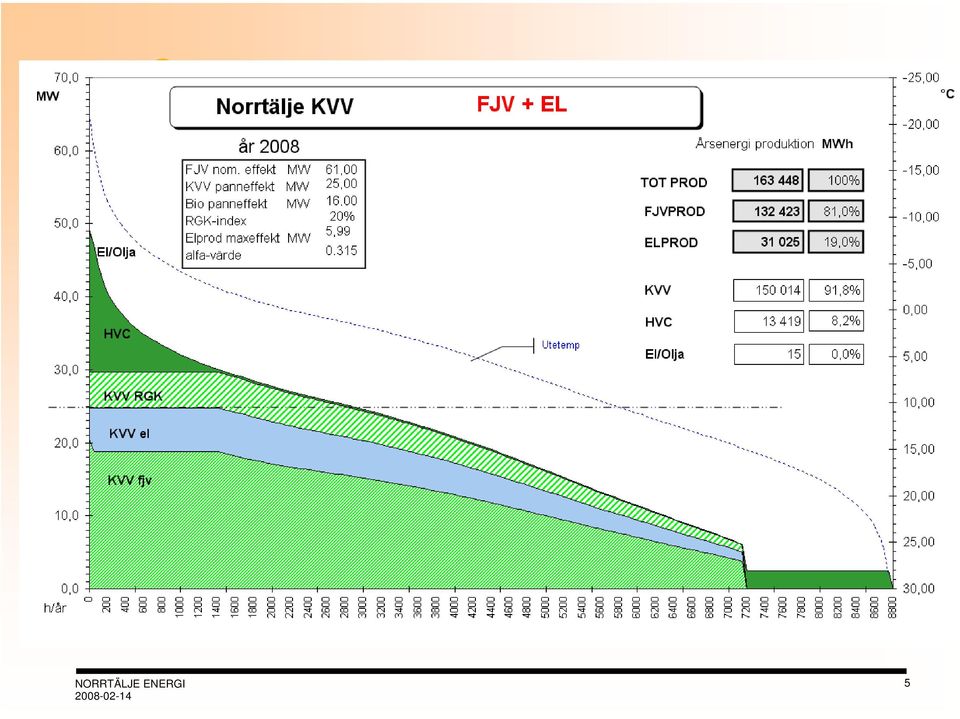

5 NORRTÄLJE ENERGI 5

6 KVV Arsta Fjärrvärme helt baserad på biobränsle Förnyelsebart Elproduktion från biobränsle Grön EL Koldioxidneutral förbränning Ingen växthuseffekt Oberoende av olja och dess prisspiral Kapacitet att försörja hela Norrtälje, samt tillkommande bebyggelse enligt kommunens utvecklingsplan. Påbörjad reinvestering av befintliga pannor i förtid, utan att driftnettot påverkas. Strategisk styrka. Samhällsviktiga funktioner kan elförsörjas vid regionalt krisläge. Fjärrvärme fungerar vid elavbrott, förutsatt egen reservel för fastighetens cirkulationspumpar. NORRTÄLJE ENERGI 6

utvecklingsplan. Påbörjad reinvestering av befintliga pannor i förtid, utan att driftnettot påverkas. Strategisk styrka.

7 Ledtider NORRTÄLJE ENERGI 7

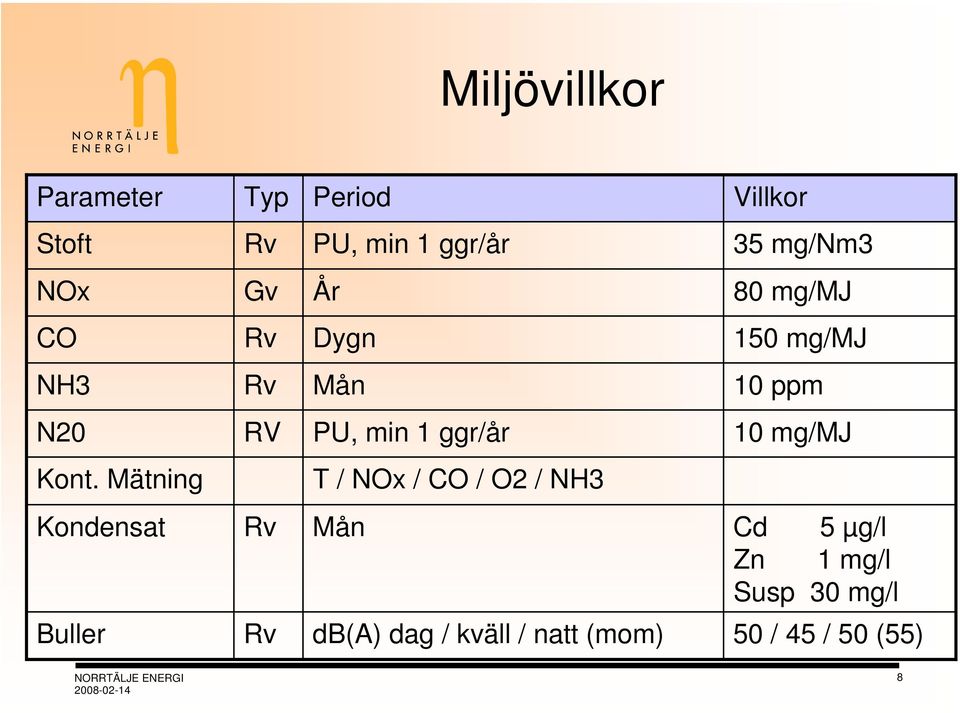

8 Miljövillkor Parameter Typ Period Villkor Stoft Rv PU, min 1 ggr/år 35 mg/nm3 NOx Gv År 80 mg/mj CO Rv Dygn 150 mg/mj NH3 Rv Mån 10 ppm N20 RV PU, min 1 ggr/år 10 mg/mj Kont. Mätning T / NOx / CO / O2 / NH3 Kondensat Rv Mån Cd 5 µg/l Zn 1 mg/l Susp 30 mg/l Buller Rv db(a) dag / kväll / natt (mom) 50 / 45 / 50 (55) NORRTÄLJE ENERGI 8

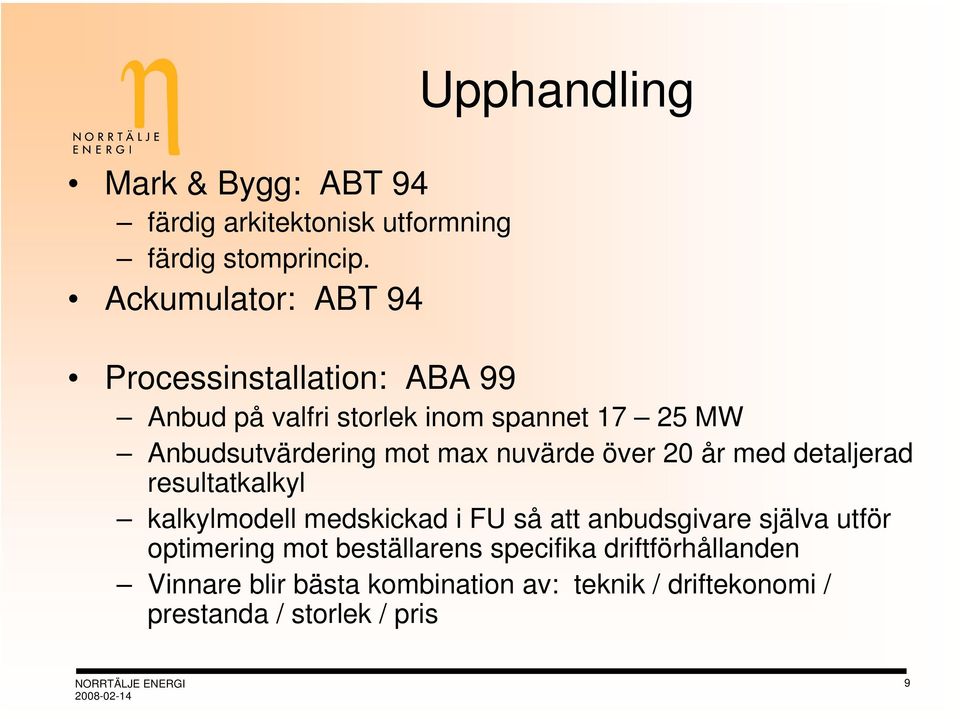

9 Mark & Bygg: ABT 94 färdig arkitektonisk utformning färdig stomprincip. Ackumulator: ABT 94 Upphandling Processinstallation: ABA 99 Anbud på valfri storlek inom spannet MW Anbudsutvärdering mot max nuvärde över 20 år med detaljerad resultatkalkyl kalkylmodell medskickad i FU så att anbudsgivare själva utför optimering mot beställarens specifika driftförhållanden Vinnare blir bästa kombination av: teknik / driftekonomi / prestanda / storlek / pris NORRTÄLJE ENERGI 9

Anbudsutvärdering mot max nuvärde över 20 år med detaljerad resultatkalkyl kalkylmodell medskickad i FU så att

10 EC Arsta NORRTÄLJE ENERGI 10

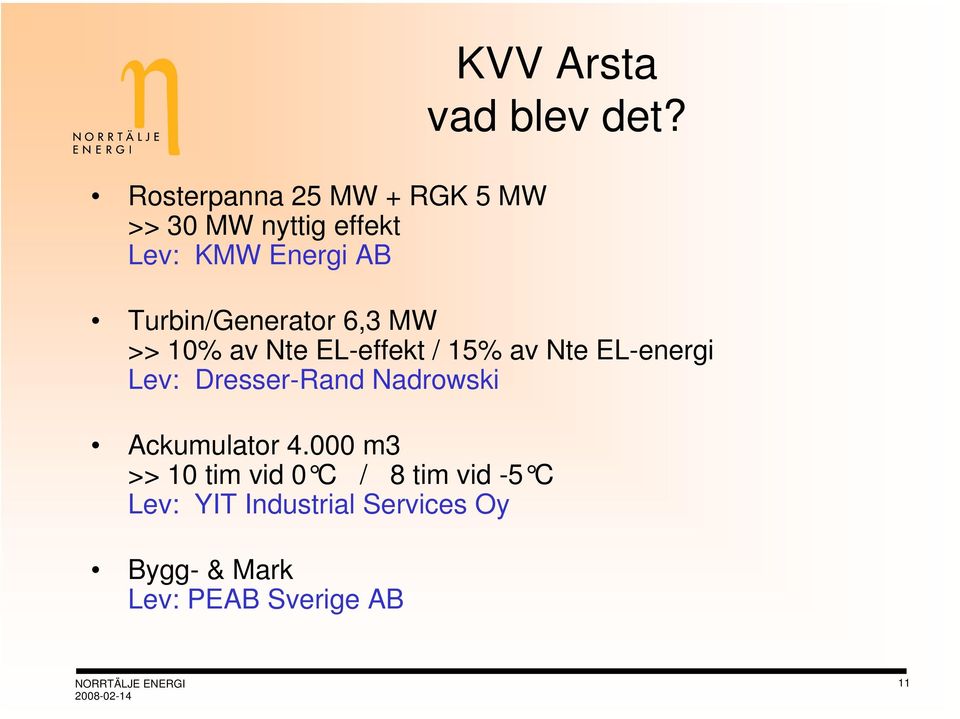

11 Rosterpanna 25 MW + RGK 5 MW >> 30 MW nyttig effekt Lev: KMW Energi AB KVV Arsta vad blev det? Turbin/Generator 6,3 MW >> 10% av Nte EL-effekt / 15% av Nte EL-energi Lev: Dresser-Rand Nadrowski Ackumulator m3 >> 10 tim vid 0 C / 8 tim vid -5 C Lev: YIT Industrial Services Oy Bygg- & Mark Lev: PEAB Sverige AB NORRTÄLJE ENERGI 11

Turbin/Generator 6,3 MW >> 10% av Nte EL-effekt / 15% av Nte EL-energi Lev:

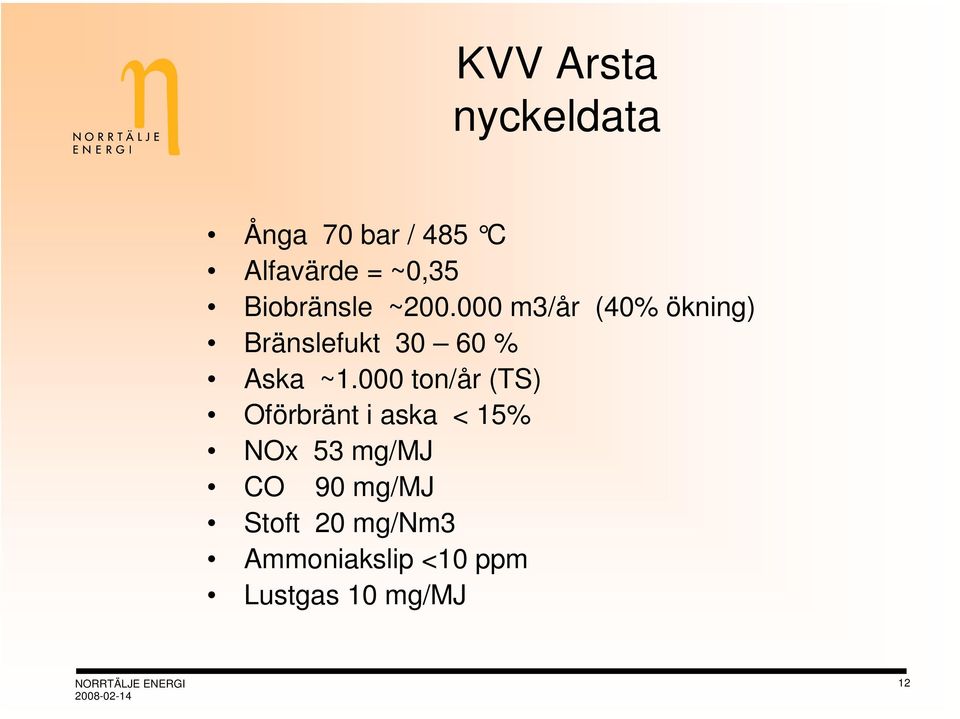

12 KVV Arsta nyckeldata Ånga 70 bar / 485 C Alfavärde = ~0,35 Biobränsle ~ m3/år (40% ökning) Bränslefukt % Aska ~1.000 ton/år (TS) Oförbränt i aska < 15% NOx 53 mg/mj CO 90 mg/mj Stoft 20 mg/nm3 Ammoniakslip <10 ppm Lustgas 10 mg/mj NORRTÄLJE ENERGI 12

000 m3/år (40% ökning) Bränslefukt 30 60 % Aska ~1.

13 EC Arsta NORRTÄLJE ENERGI 13

14 EC Arsta NORRTÄLJE ENERGI 14

15 Distribution princip Distribution Shunt ACK FP4 ÅT KOND VVX FP1 OP3 FP2 Ladd-pump RGK4 RGK1 RGK2 NORRTÄLJE ENERGI 15

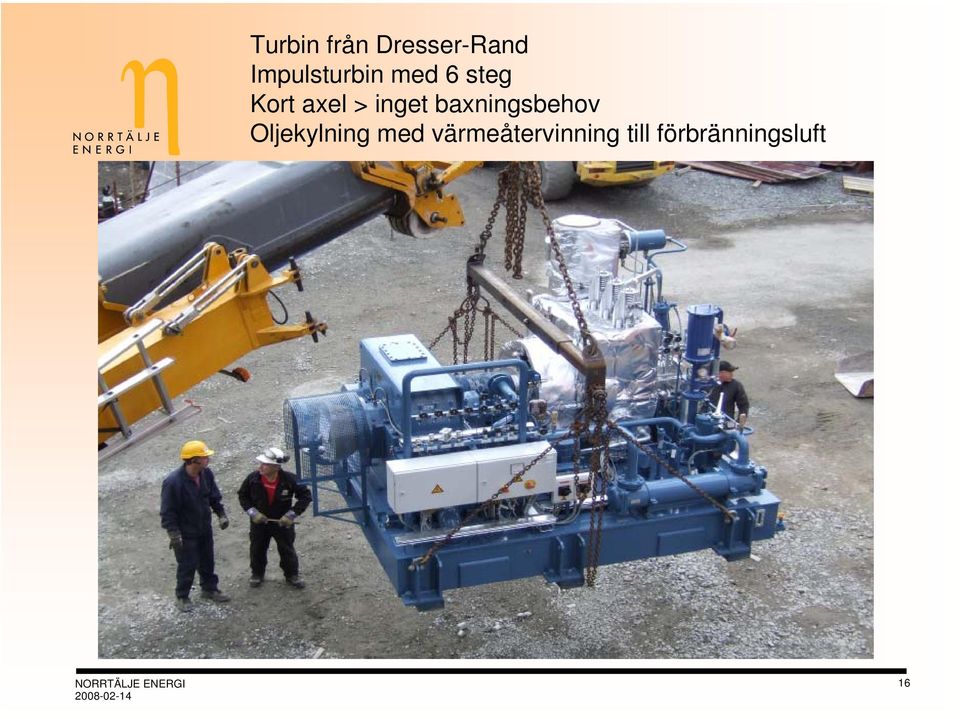

16 Turbin från Dresser-Rand Impulsturbin med 6 steg Kort axel > inget baxningsbehov Oljekylning med värmeåtervinning till förbränningsluft NORRTÄLJE ENERGI 16

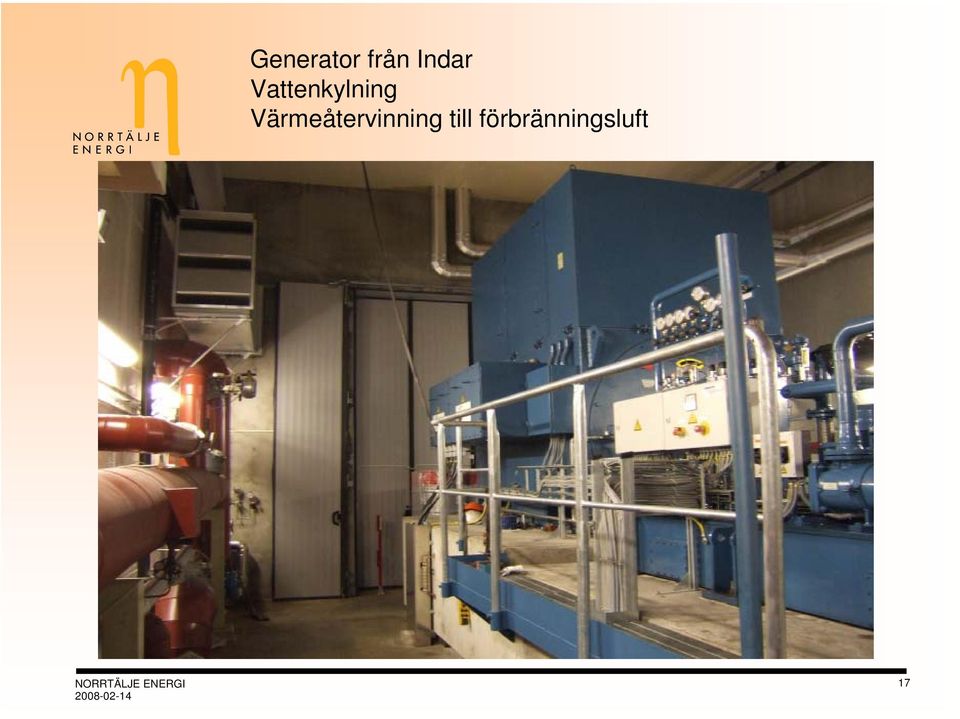

17 Generator från Indar Vattenkylning Värmeåtervinning till förbränningsluft NORRTÄLJE ENERGI 17

18 Kondensor från Serc Como Turbin och kondensor i självbärande betongkasun Dubblerade serviceportar för ljudisolering NORRTÄLJE ENERGI 18

19 Fasningsutrustning med automatisk infasning Husturbindrift med black-start Möjlig Ö-drift mot sektionerat elnät NORRTÄLJE ENERGI 19

20 Bränslelager m3 > 4 dygn fullast Travers och gripklo från Kone Cranes, 10 ton/8 m3 Reservtelfer, mellan två punkter, 4 ton Lång tippficka 40 m för hög mottagningskapacitet NORRTÄLJE ENERGI 20

21 Rökgaskondensor från Pilum Kondensatrening med flockning och sandfilter Separat dumpkylare för optimering av elproduktion NORRTÄLJE ENERGI 21

22 Elfilter från Alstom Placerat inomhus för undvikande av kondensproblem Ångmatad LUVO istället för rökgasmatad NORRTÄLJE ENERGI 22

23 SNCR med ammoniakinsprutning från Petro Styr alternativt mot NOx-värde eller NH3 slipvillkor NORRTÄLJE ENERGI 23

24 Bottenaska i container, växlande och med utjämning Flygaska befuktas med utrustning direkt i container NORRTÄLJE ENERGI 24

25 Vattenrening från HoH Vattenteknik avhärdningsfilter + RO-filter + mixbedfilter 3 m3/h NORRTÄLJE ENERGI 25

26 Analyslab från Oleinitec Kontinuerlig provanalys på restsyre, ph och kisel Återvinning av värme och vatten från provtagningskylare NORRTÄLJE ENERGI 26

27 Återvinning av avdragsånga från mava-tank till rökgaskondensor NORRTÄLJE ENERGI 27

28 Hydraulaggregat med dränkta pumpar ger låg ljudnivå NORRTÄLJE ENERGI 28

29 Rökgasanalys från ABB FTIR-analys varvid ett antal parametrar mäts på samma prov och läses med spektrumanalys NORRTÄLJE ENERGI 29

30 Ljudisolerade fläktar placerade i separat fläktrum NORRTÄLJE ENERGI 30

31 Luttank placerad inomhus på plan 2 Utmatning med självtryck till doserpumpar Dubbelmantlad NORRTÄLJE ENERGI 31

32 Värmeväxlare för integrering av HVC till gemensam distribution i KVV NORRTÄLJE ENERGI 32

33 Distributionspumpar fabrikat Desmi Vertikalt montage för serviceåtkomst och uppriktning 2 x 100 % NORRTÄLJE ENERGI 33

34 Mavapumpar från KSB 2 x 100 % NORRTÄLJE ENERGI 34

35 Bygget i begynnelseskedet NORRTÄLJE ENERGI 35

36 Montage av ugn NORRTÄLJE ENERGI 36

37 Montage av ugn NORRTÄLJE ENERGI 37

38 Montage av ångpanna NORRTÄLJE ENERGI 38

39 Montage av ångpanna NORRTÄLJE ENERGI 39

40 Montage av elfilter NORRTÄLJE ENERGI 40

41 Montage av skorstenens tre sektioner Höjd 60 m NORRTÄLJE ENERGI 41

42 Tillverkning av ackumulatorns toppsektion Cisternen byggs från topp till botten och hissas sektionsvis med domkrafter NORRTÄLJE ENERGI 42
