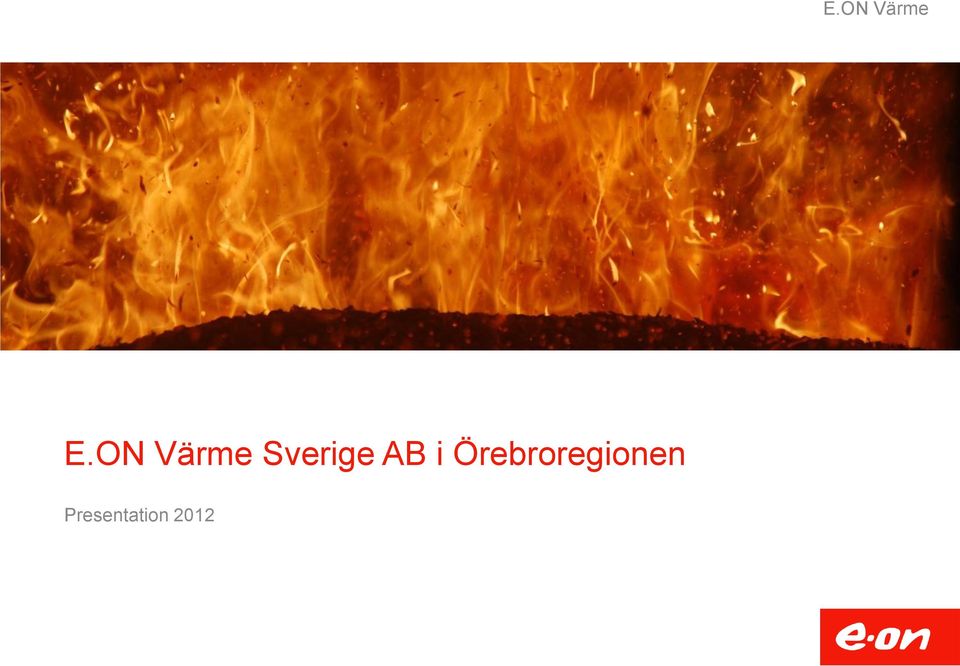

1 E.ON Värme Sverige AB i Örebroregionen Presentation 2012

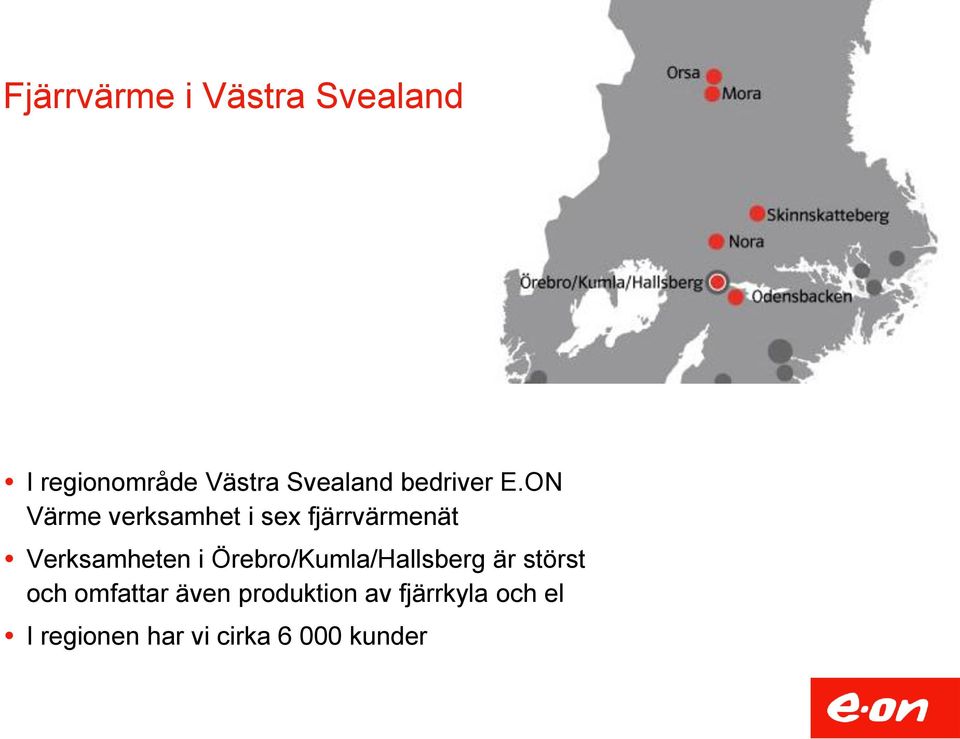

2 Fjärrvärme i Västra Svealand I regionområde Västra Svealand bedriver E.ON Värme verksamhet i sex fjärrvärmenät Verksamheten i Örebro/Kumla/Hallsberg är störst och omfattar även produktion av fjärrkyla och el I regionen har vi cirka kunder

3 i Örebro, Kumla och Hallsberg E.ON Värme

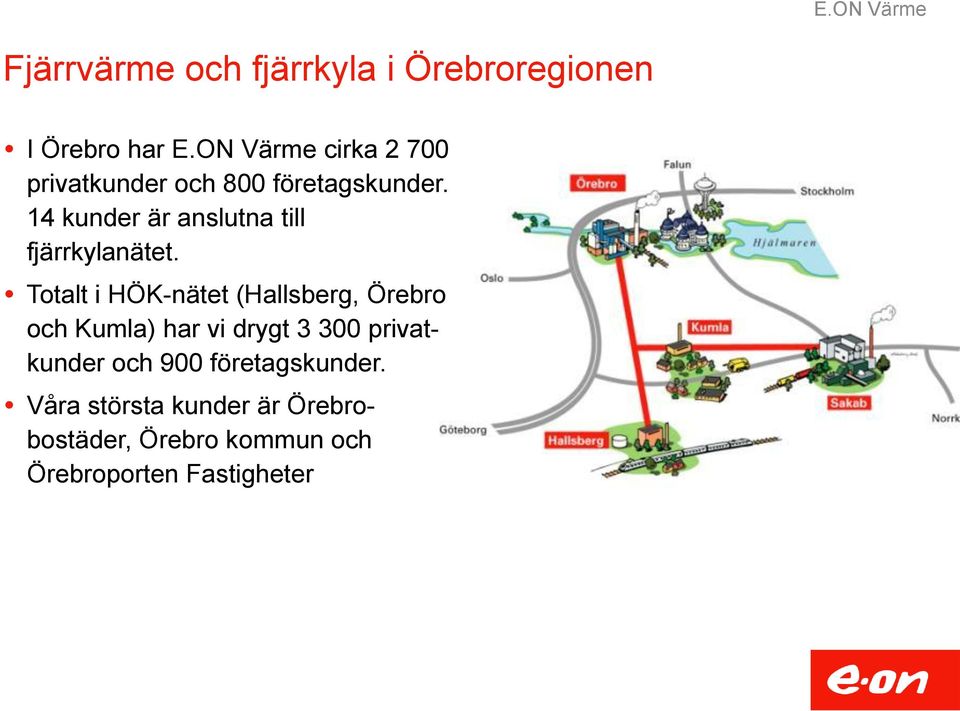

4 Fjärrvärme och fjärrkyla i Örebroregionen I Örebro har E.ON Värme cirka privatkunder och 800 företagskunder. 14 kunder är anslutna till fjärrkylanätet. Totalt i HÖK-nätet (Hallsberg, Örebro och Kumla) har vi drygt privatkunder och 900 företagskunder. Våra största kunder är Örebrobostäder, Örebro kommun och Örebroporten Fastigheter

5 Fjärrvärme i Örebro Hösten 1956 togs det första spadtaget till Örebros fjärrvärmenät Idag är drygt 98 procent av alla fastigheter i Örebros innerstad anslutna till fjärrvärme Under 2000-talet har E.ON investerat cirka 100 miljoner per år i fjärrvärmeverksamheten och 800 nya fastigheter har anslutits (850 totalt i HÖK-nätet)

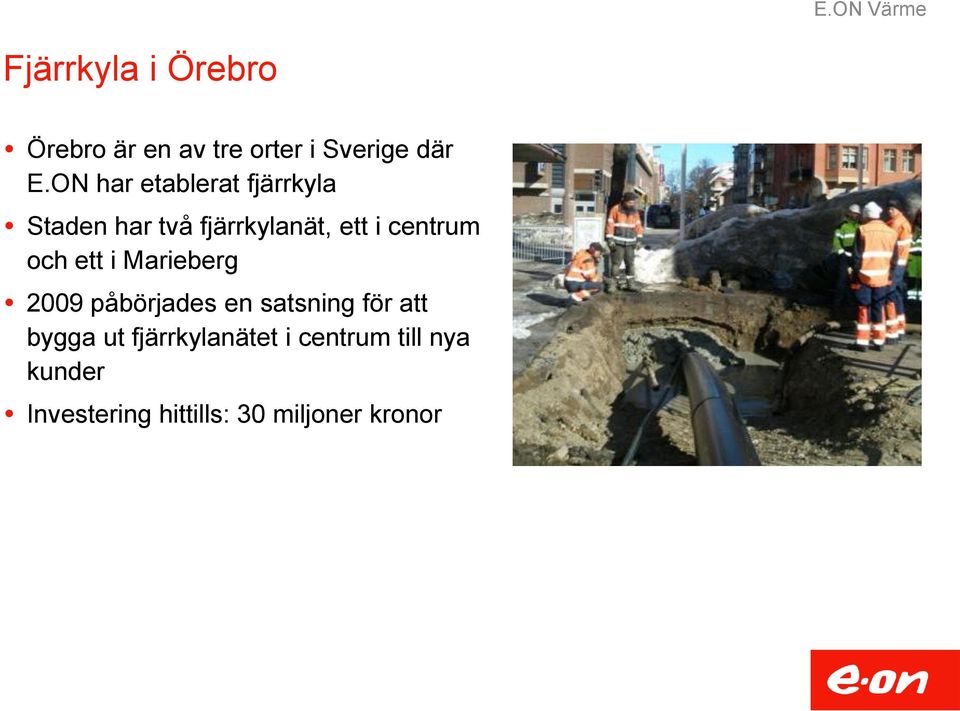

6 Fjärrkyla i Örebro Örebro är en av tre orter i Sverige där E.ON har etablerat fjärrkyla Staden har två fjärrkylanät, ett i centrum och ett i Marieberg 2009 påbörjades en satsning för att bygga ut fjärrkylanätet i centrum till nya kunder Investering hittills: 30 miljoner kronor

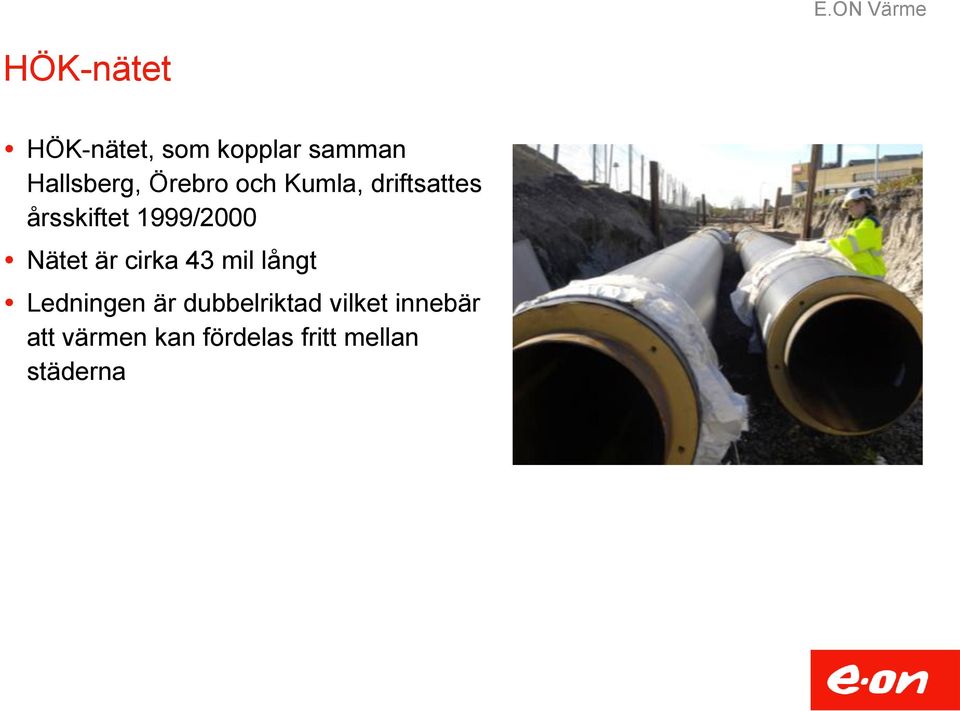

7 HÖK-nätet HÖK-nätet, som kopplar samman Hallsberg, Örebro och Kumla, driftsattes årsskiftet 1999/2000 Nätet är cirka 43 mil långt Ledningen är dubbelriktad vilket innebär att värmen kan fördelas fritt mellan städerna

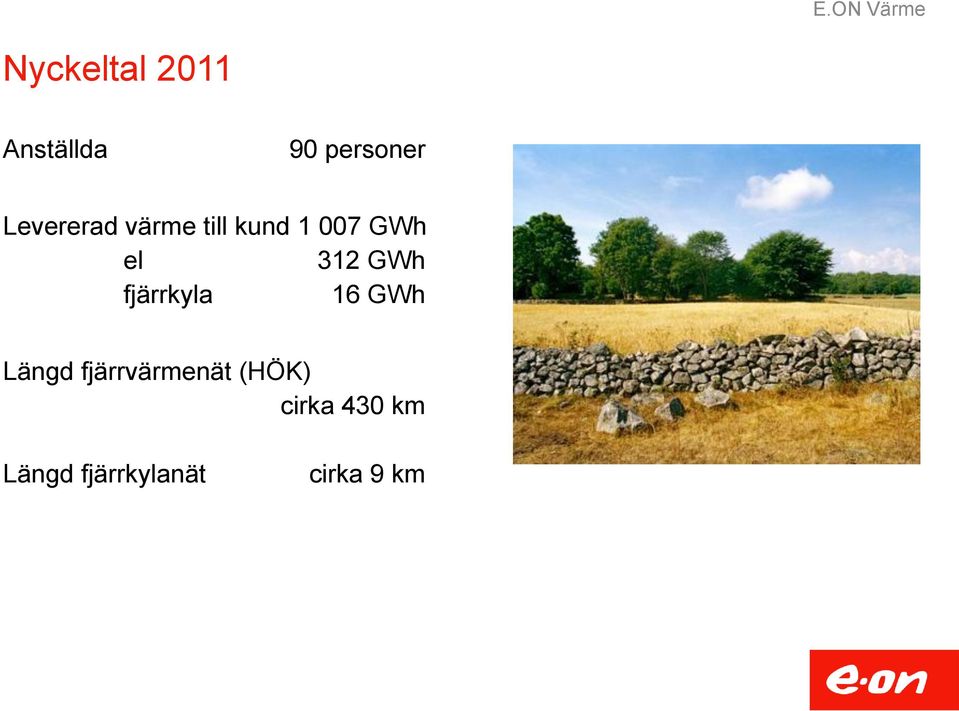

8 Nyckeltal 2011 Anställda 90 personer Levererad värme till kund GWh el 312 GWh fjärrkyla 16 GWh Längd fjärrvärmenät (HÖK) cirka 430 km Längd fjärrkylanät cirka 9 km

9 Våra anläggningar Örebro, Åbyverket Biobränsle Effekt: 515 MWv, 106 MWe, 24 MWk Hallsberg Olja Effekt: 23 MWv Kumla Olja Effekt: 40 MWv

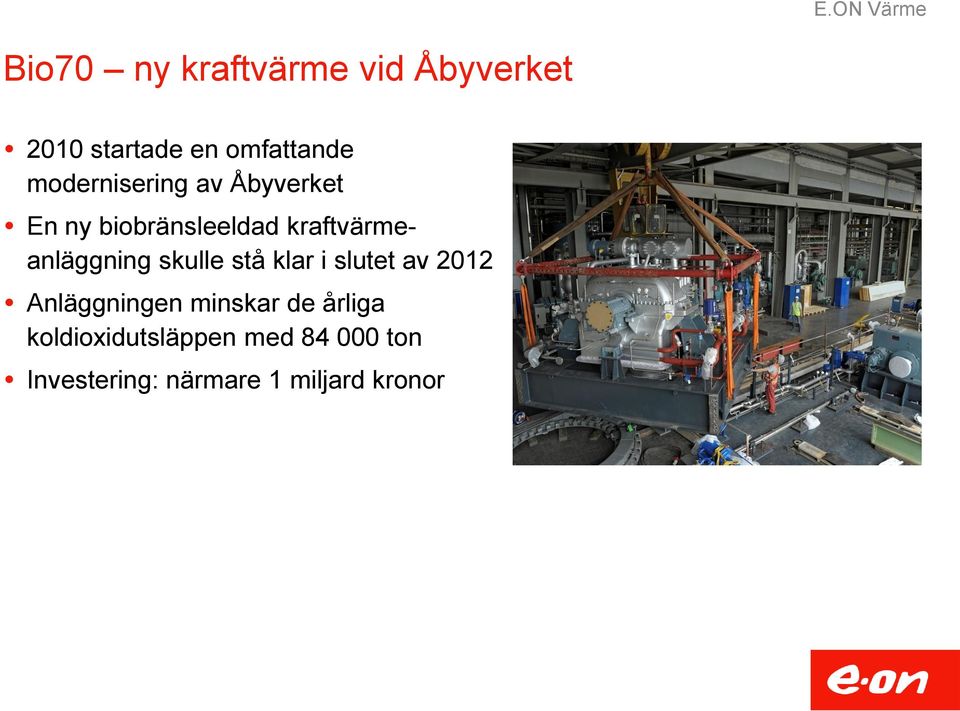

10 Bio70 ny kraftvärme vid Åbyverket 2010 startade en omfattande modernisering av Åbyverket En ny biobränsleeldad kraftvärmeanläggning skulle stå klar i slutet av 2012 Anläggningen minskar de årliga koldioxidutsläppen med ton Investering: närmare 1 miljard kronor

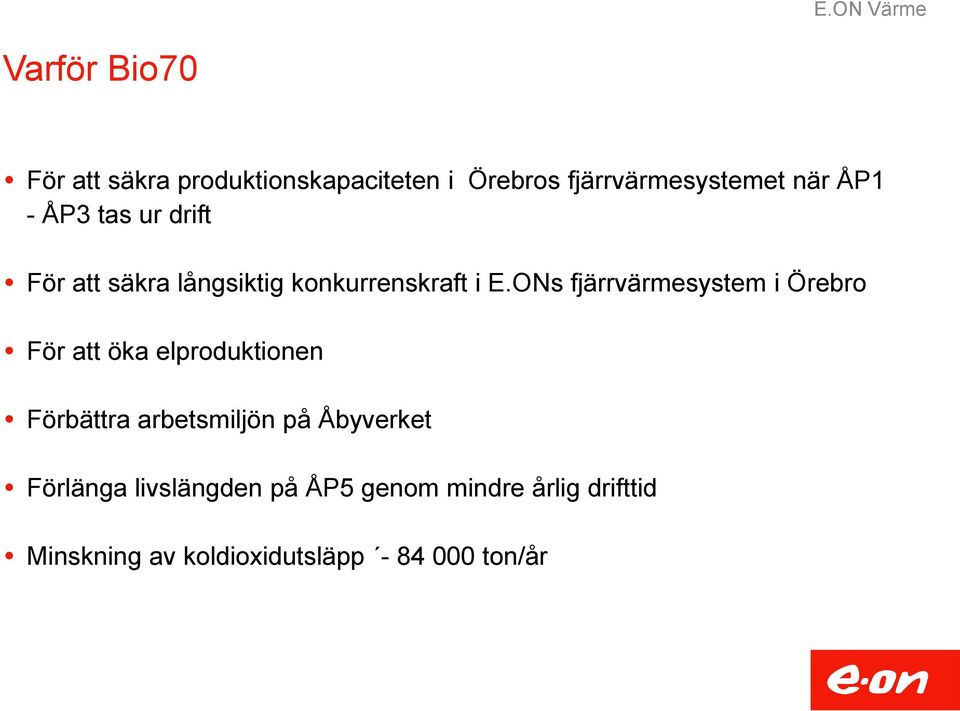

11 Varför Bio70 För att säkra produktionskapaciteten i Örebros fjärrvärmesystemet när ÅP1 - ÅP3 tas ur drift För att säkra långsiktig konkurrenskraft i E.ONs fjärrvärmesystem i Örebro För att öka elproduktionen Förbättra arbetsmiljön på Åbyverket Förlänga livslängden på ÅP5 genom mindre årlig drifttid Minskning av koldioxidutsläpp ton/år

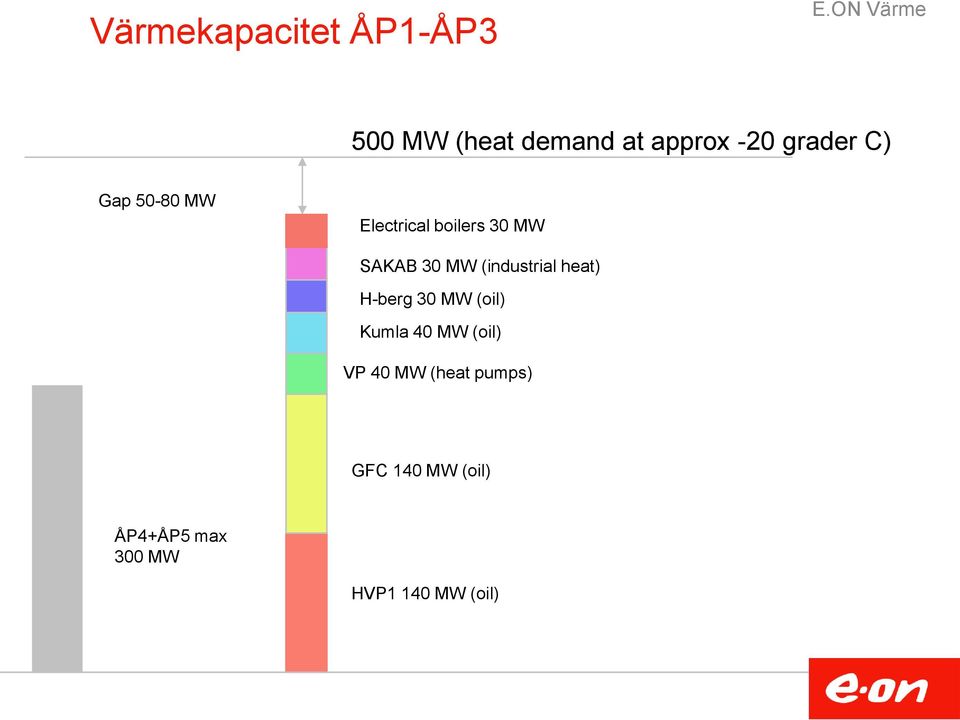

12 Värmekapacitet ÅP1-ÅP3 E.ON Värme 500 MW (heat demand at approx -20 grader C) Gap MW Electrical boilers 30 MW SAKAB 30 MW (industrial heat) H-berg 30 MW (oil) Kumla 40 MW (oil) VP 40 MW (heat pumps) GFC 140 MW (oil) ÅP4+ÅP5 max 300 MW HVP1 140 MW (oil)

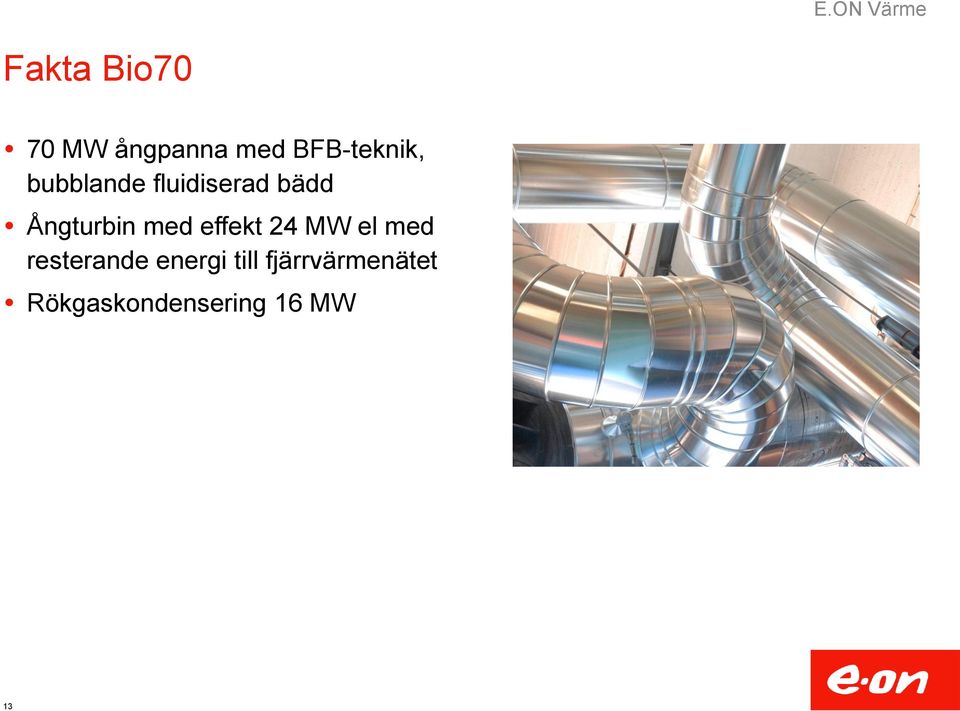

13 Fakta Bio70 70 MW ångpanna med BFB-teknik, bubblande fluidiserad bädd Ångturbin med effekt 24 MW el med resterande energi till fjärrvärmenätet Rökgaskondensering 16 MW 13

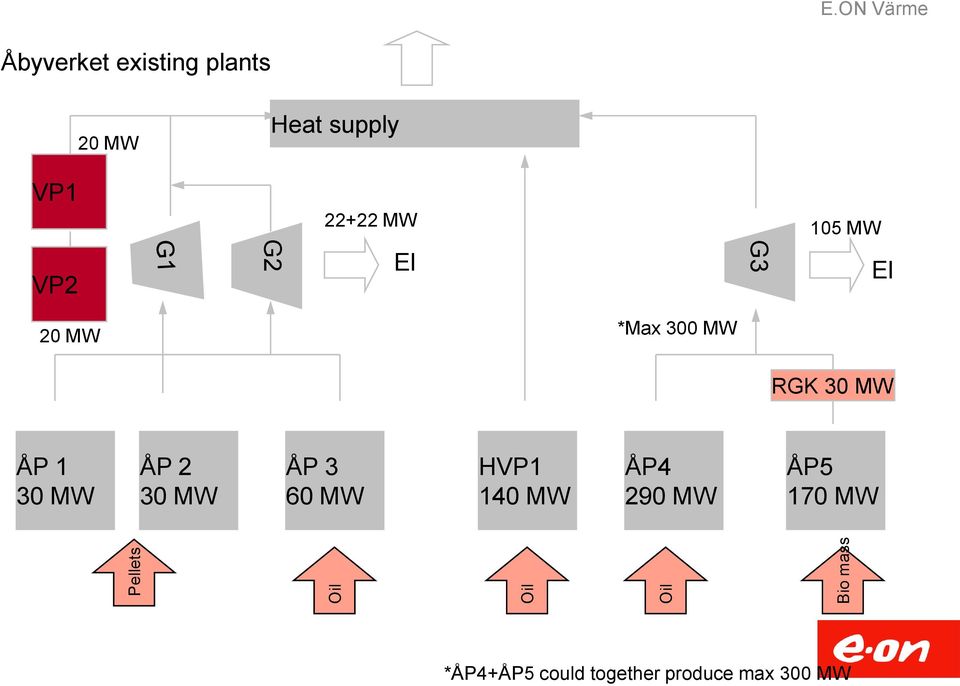

14 Pellets Oil Oil Oil Bio mass E.ON Värme Åbyverket existing plants 20 MW Heat supply VP MW 105 MW VP2 G2 El G3 El 20 MW *Max 300 MW RGK 30 MW ÅP 1 30 MW ÅP 2 30 MW ÅP 3 60 MW HVP1 140 MW ÅP4 290 MW ÅP5 170 MW *ÅP4+ÅP5 could together produce max 300 MW

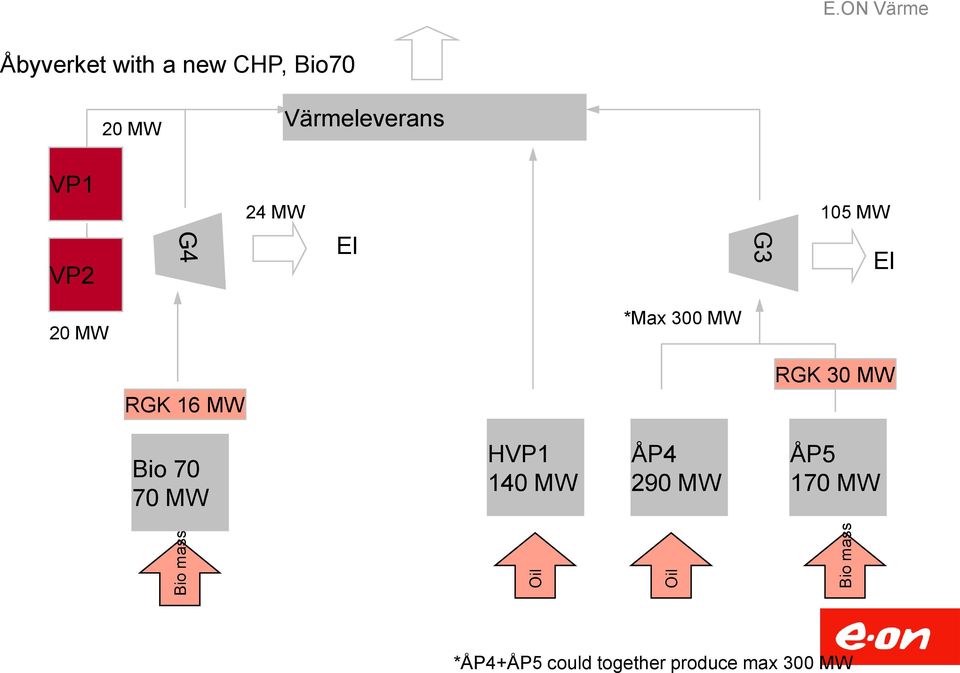

15 Bio mass Oil Oil Bio mass E.ON Värme Åbyverket with a new CHP, Bio70 20 MW Värmeleverans VP1 VP2 24 MW 105 MW El G3 El 20 MW *Max 300 MW RGK 30 MW RGK 16 MW Bio MW HVP1 140 MW ÅP4 290 MW ÅP5 170 MW *ÅP4+ÅP5 could together produce max 300 MW

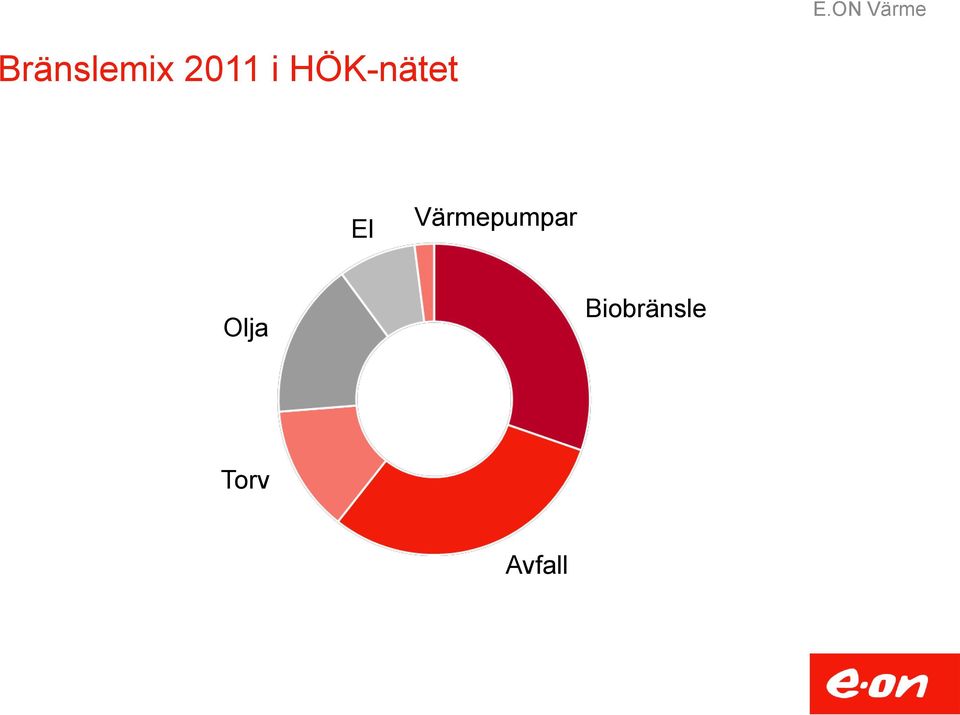

16 Bränslemix 2011 i HÖK-nätet El Värmepumpar Olja Biobränsle Torv Avfall

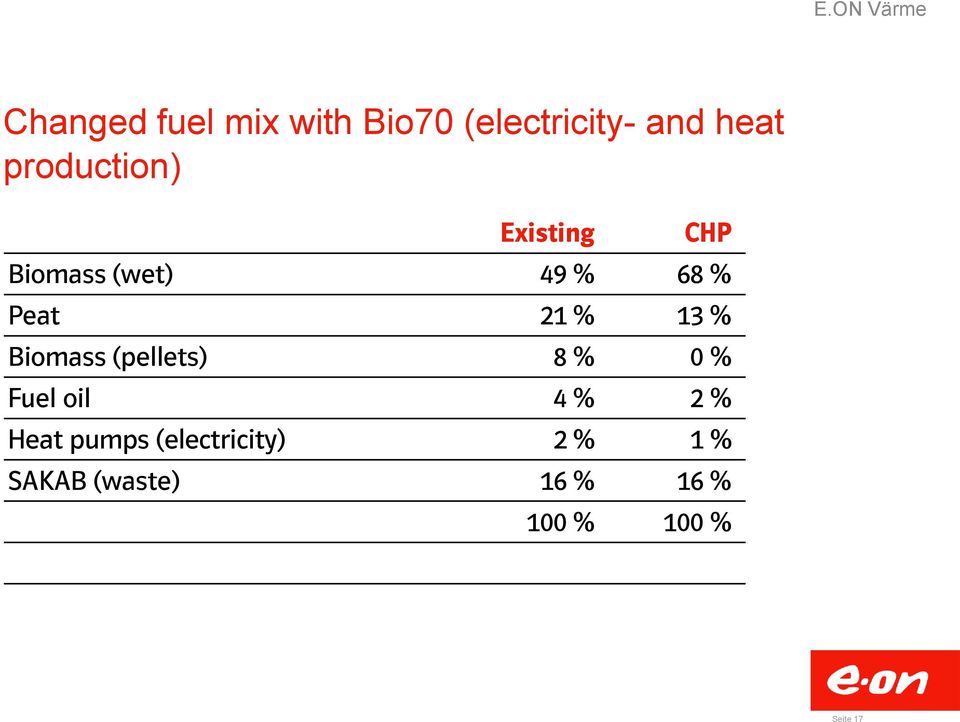

17 Changed fuel mix with Bio70 (electricity- and heat production) Existing CHP Biomass (wet) 49 % 68 % Peat 21 % 13 % Biomass (pellets) 8 % 0 % Fuel oil 4 % 2 % Heat pumps (electricity) 2 % 1 % SAKAB (waste) 16 % 16 % 100 % 100 % Seite 17

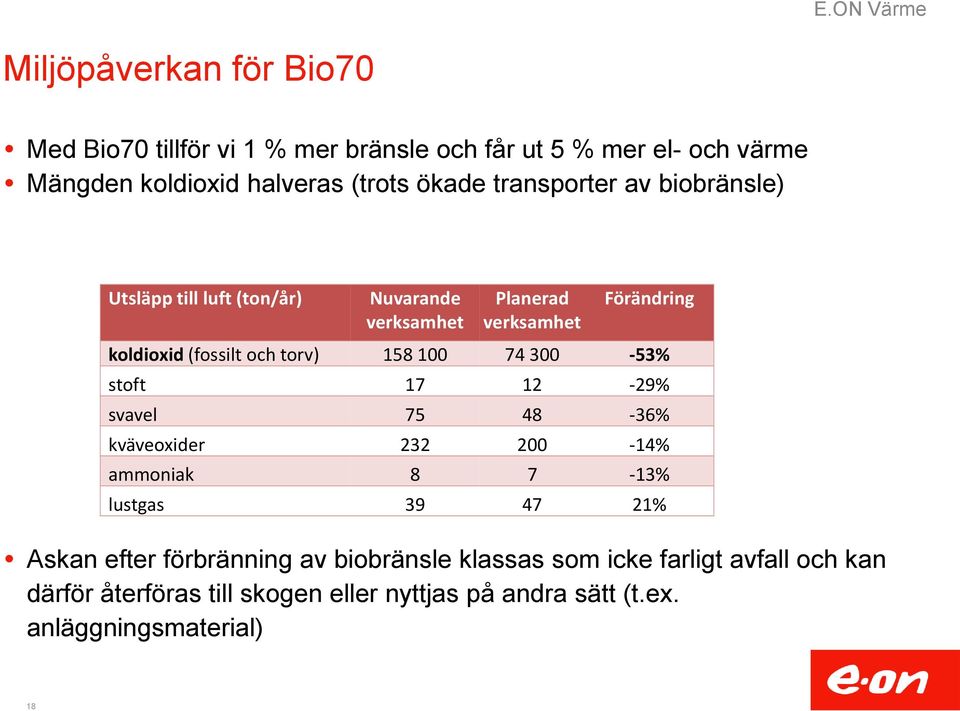

18 Miljöpåverkan för Bio70 Med Bio70 tillför vi 1 % mer bränsle och får ut 5 % mer el- och värme Mängden koldioxid halveras (trots ökade transporter av biobränsle) Utsläpp till luft (ton/år) Nuvarande verksamhet Planerad verksamhet Förändring koldioxid (fossilt och torv) % stoft % svavel % kväveoxider % ammoniak % lustgas % Askan efter förbränning av biobränsle klassas som icke farligt avfall och kan därför återföras till skogen eller nyttjas på andra sätt (t.ex. anläggningsmaterial) 18

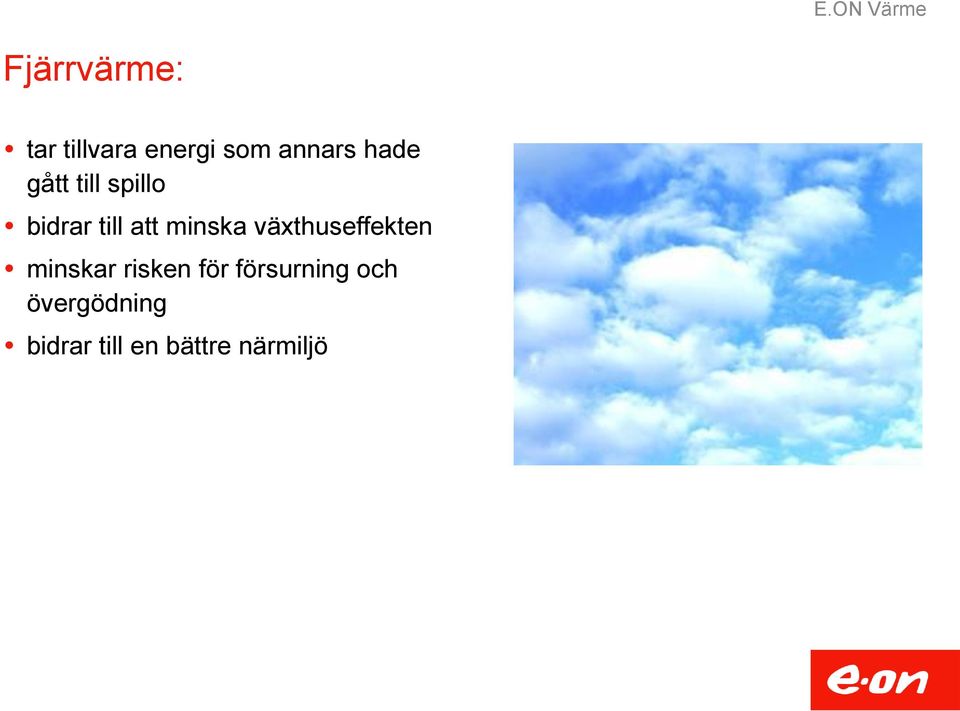

19 Fjärrvärme: tar tillvara energi som annars hade gått till spillo bidrar till att minska växthuseffekten minskar risken för försurning och övergödning bidrar till en bättre närmiljö

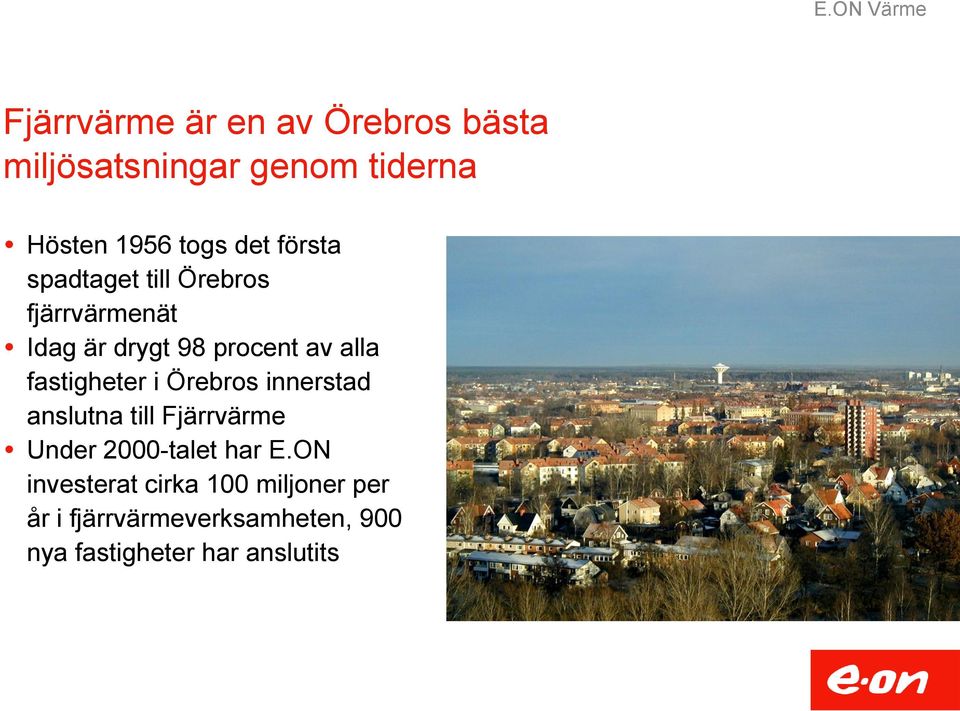

20 Fjärrvärme är en av Örebros bästa miljösatsningar genom tiderna Hösten 1956 togs det första spadtaget till Örebros fjärrvärmenät Idag är drygt 98 procent av alla fastigheter i Örebros innerstad anslutna till Fjärrvärme Under 2000-talet har E.ON investerat cirka 100 miljoner per år i fjärrvärmeverksamheten, 900 nya fastigheter har anslutits

21 Information om turbinhaveriet E.ON Värme

22 Lördag den 6 oktober kl 16 E.ON Värme

23 Haveri G4 Åbyverket - Vad gjordes innan haveriet? Haveriet inträffade under varm driftsättning: Vid första övervarvsprovet Turbinen kördes av TGM Kanis och dess underleverantör SAR Maskinen låg under en längre tid vid normalt driftvarvtal (100%), 6800 rpm med utmärkt låga vibrationer etc. Välbalanserad maskin. Rotorn är testad i fabrik vid 114% varvtal. Vid övervarvsprovet ökas sedan varvtalet långsamt för att kontrollera att maskinens säkerhetssystem slutligen löser ut snabbstängning av ångan (vid 110%). Detta måste fungera vid daglig drift om generatorn löser från nätet och turbinen då rusar när lasten försvinner momentant. Vid långsam uppgång till cirka 107% varv går maskinen fortsatt lugnt och fint. Därefter noteras en snabb varvtalsökning och haveriet är ett faktum. Under förloppet fås brott på turbinaxel som orsakar stora följdskador och momentant uppstår en oljebrand i turbinhallen Inga personskador

24 Krishantering E.ON Värme

25 HSSEs roll Säkerställa Safety F1rst HSSE etablerade sig på plats och ingick i lokal och central krisorganisation För att effektivisera och säkerställa säkert arbete övertog HSSE ett antal resurser från verksamheten Roterande schema, resurser på plats alla dagar i veckan Riskbedömningar, instruktioner Second opinion av riskbedömningar (HSSE tog in extern elkompetens) Rotera på site, kontrollera avspärrningar och säkerställa korrekt utförande av arbeten Samordning av myndighetskontakter Previa HSSE utredning av händelsen (arbetsmiljö och säkerhet) 25

26 Strukturer i efterarbetet på Åbyverket VD Fokusområden CMT Haveriutr Försäkring Säkerhet Tak/Elanläggning RegChef Starta ÅP5 Säkra E.ON-värden LCMT Prod Öbo Jonas L Prod Nkn David J Säkra värmeleveranser El Tak Värmelev Återställn. Åbyverket Nya Bio70 Projekt Linjen HSSE 26

27 Säker värmeförsörjning Tillräcklig kapacitet Väl maskat nät redundans Övervakat genom rondering och larm Aktivt krisledningsarbete Resurser och stöd inom E.ON Samarbete med omvärld Samarbete med leverantörer Tydliga roller vid kriser Övning
