Fjärrvärme från kärnkraft Möjligt redan idag Oskarshamn

Transkript

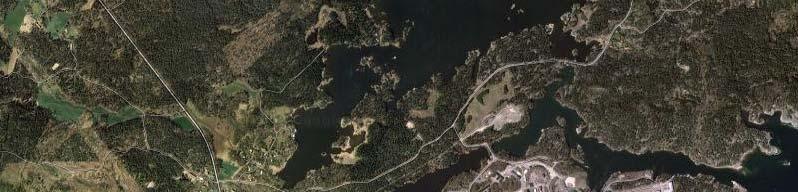

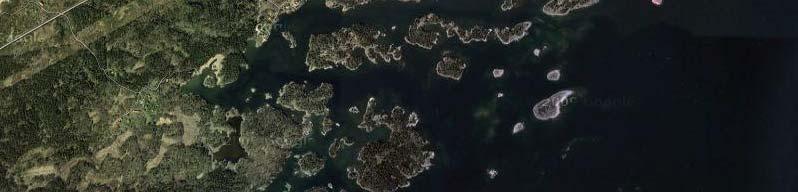

1 Fjärrvärme från kärnkraft Möjligt redan idag Oskarshamn 3s kylvattenutsläpp 1 Oskarshamn 2 1

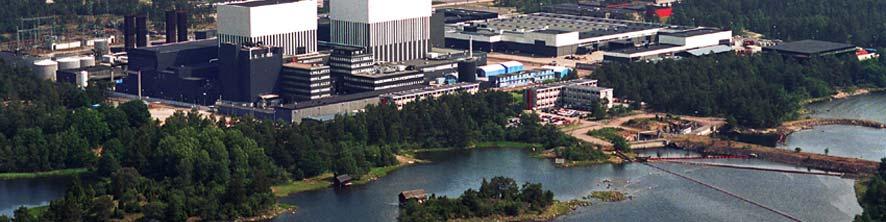

2 OKGs tre produktionsanläggningar 3 OKGs affärsidé Vi ska säkert och konkurrenskraftigt producera el med kärnkraft åt våra kunder 2

3 Fjärrvärme Bakgrund Klimatneutral produktion, Oskarshamns energi ska ändra sin produktion till klimatneutral produktion. Har sin grund i klimatmål som överenskommits på olika nivåer. Ökad produktionskapacitet, Oskarshamns energi utökar sitt nät och behöver mer kapacitet

4 70,0 Fjärrvärme - Bakgrund 60,0 Eo1 0,3 GWh 50,0 Gasol 0,4 GWh Olja Eo1 industri 1,6 GWh 40,0 Bioolja 4,9 GWh VP Kristineberg 2 GWh 30,0 Spillvärme OKG 129 GWh KMW bio inkl. RGK 22 GWh 20,0 50 % spillvärme 10,0 0, Fjärrvärme Effekter & mervärden Ta tillvara spillvärme Vinnare i hela kedjan 8 4

5 Fjärrvärme Effekter & mervärden Klimatneutral produktionskälla Levererar energi från klimatneutral produktionskälla och bidrar till klimatmål Positiv påverkan på miljöaspekter och samhällsnytta. 9 Fjärrvärme Effekter & mervärden Samordningsvinster Tar tillvara samordningsvinster och förbättrar infrastrukturen till och från OKG Matchar i tiden och ger samhällsnytta: Cykel & gångväg Väg Eldistribution Datakommunikation Vatten & avlopp 10 5

6 Hur kan ett spillvärmeprojekt bli utkonkurrerat av ny flispanna? 11 Fjärrvärme - Teknik/lösning - Oskarshamn 3 Oskarshamn 3, O3 uppfördes under 1980 talet, togs i drift O3 har med Projekt Puls byt ut vissa komponenter av åldersskäl (2009). Anläggningen O3 är rekvalificerad för livslängd på 60 år dvs för drift fram till Förutom livslängd så är syftet att ge höjd säkerheten och högre effekt. Att nyttja spillvärme från O3 kommer att leda att till effektivare nyttja de resurser som idag går till spillo. 12 6

7 Fjärrvärme - Teknik/lösning - Spillvärme från O3 Reaktorvattenreningssystem Temperaturen sänks från 286 C till 60 C Turbinanläggningen Utväxling 1:5 13 O3 - kokvattenreaktor Dränage system Renings system 14 7

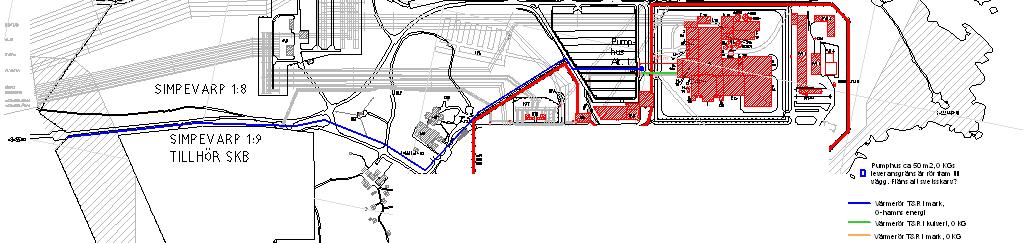

8 Fjärrvärme - Teknik/lösning - Konstruktion Process Mellankrets Mellankrets Överföringsledning Fjärrvärmenät Värme hos kund 15 Fjärrvärme Teknik/lösning - Erfarenheter Värmeleveranser från kärnkraft Ågesta i Stockholm. >60 applikationer som för närvarande levererar fjärrvärme eller processvärme. Oskarshamn 3 - Lång kvarvarande livslängd. - Bra fysiska förutsättningar för rör och utrustning. - Inga besvärande kommentarer vid remiss av förstudie. - Inga större risker identifierade. 16 8

9 Fjärrvärme - Teknik/lösning Fakta Faktaruta Rör, pumpar, elektrisk utrustning och värmeväxlare behövs Energileverans 140 GWh (nuvarande behov) Produktionskapacitet upp till 50 MW Framledningstemperatur C Returtemperatur C O3;s Elproduktion, ca GWh (under 1 år) Minskad elproduktion vid fjärrvärme, 19 GWh (under 1 år) 17 Fjärrvärme Teknik/lösning 18 9

10 19 Förutsättningar Ramverk för tänkt beslut För OKG så var några av delarna: 25 årigt avtal med indexreglering av pris Kapacitet 50 MW Klartecken från Strålsäkerhetsmyndigheten, SSM Miljöprövning Inte påverka/äventyra elproduktion Lönsamhet 20 10

11 Fjärrvärme Status/Tidsplan Design Decision Equipment on site Boardmeetings Pre study System & Detailed Design Procurement / order follow-up OE Building conveying pipe, road etc Plant walkdown 2011 Pre installation, civil works Permit process, SSM & Environmental legislation 2012 Main installation Commissioning 21 Trots miljöaspekter & samordningsvinster så gick det tyvärr inte Skälet är att det är lönsammare med egen anläggning där elproduktion sker med intäkter för el certifikat t 22 11
