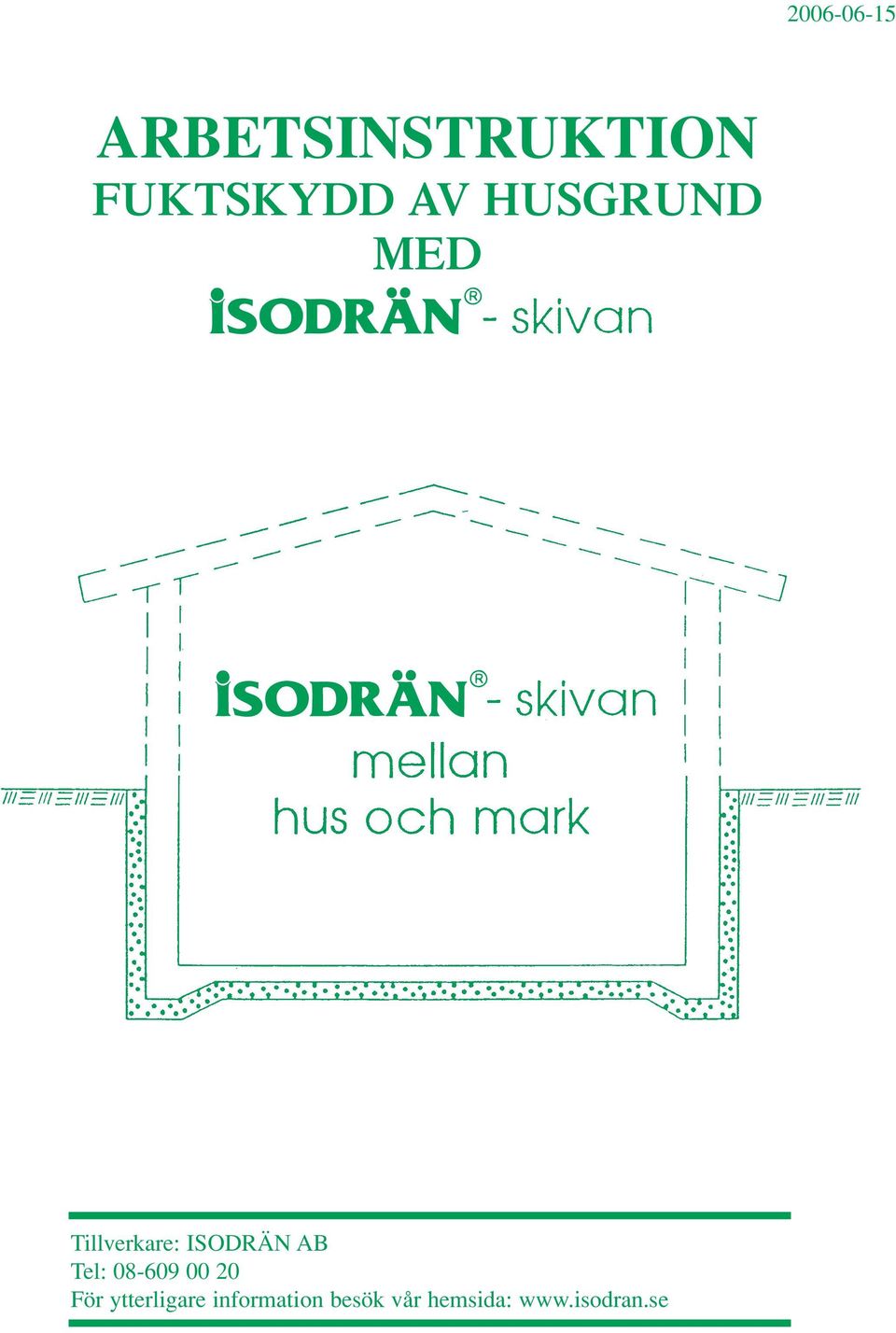

1 ARBETSINSTRUKTION FUKTSKYDD AV HUSGRUND MED n Tillverkare: ISODRÄN AB Tel: För ytterligare information besök vår hemsida:

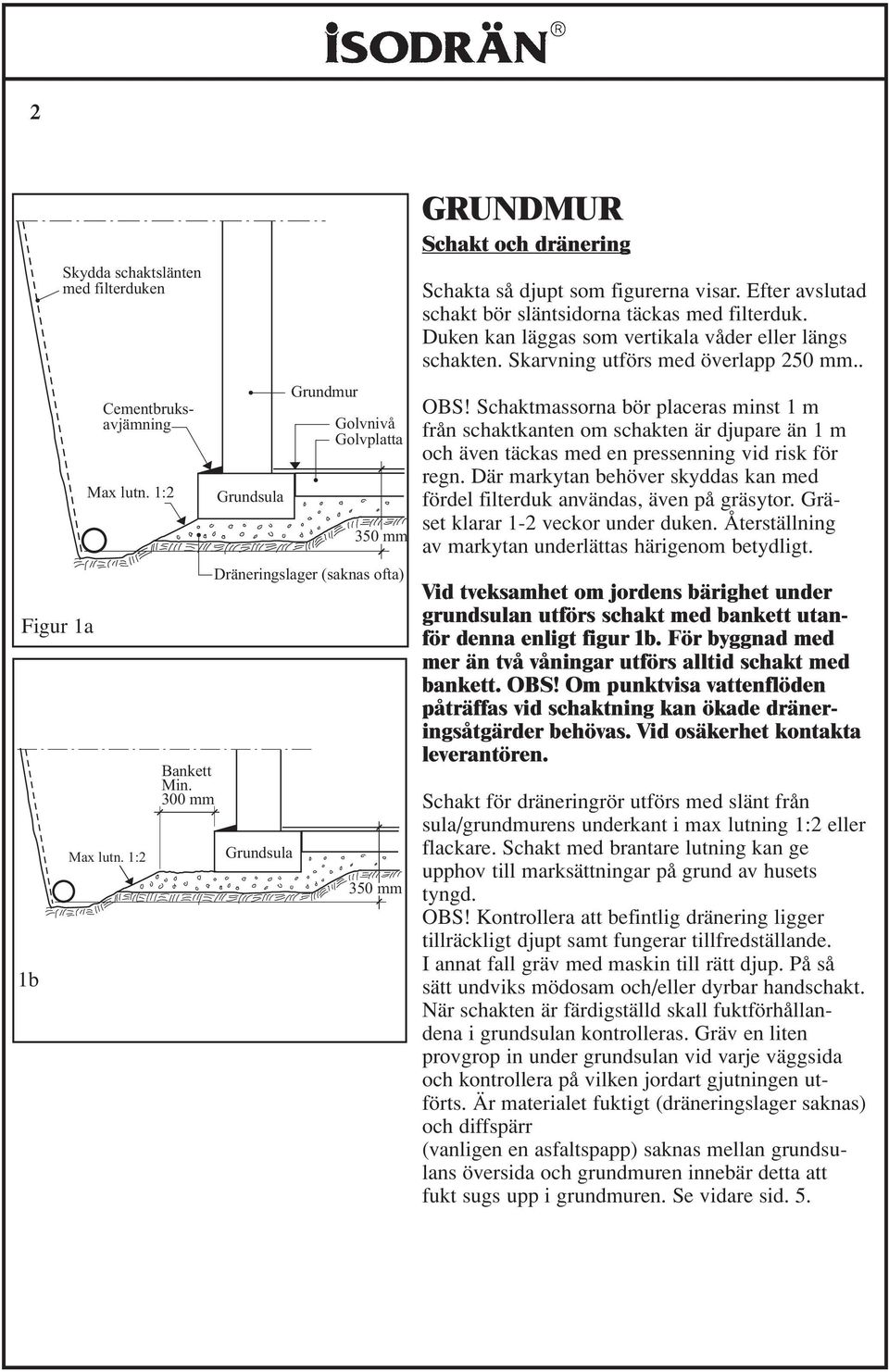

2 2 Figur 1a 1b Skydda schaktslänten med filterduken Cementbruksavjämning Max lutn. 1:2 Max lutn. 1:2 Bankett Min. 300 mm Golvnivå Golvplatta 350 mm Dräneringslager (saknas ofta) 350 mm GRUNDMUR Schakt och dränering Schakta så djupt som figurerna visar. Efter avslutad schakt bör släntsidorna täckas med filterduk. Duken kan läggas som vertikala våder eller längs schakten. Skarvning utförs med överlapp 250 mm.. OBS! Schaktmassorna bör placeras minst 1 m från schaktkanten om schakten är djupare än 1 m och även täckas med en pressenning vid risk för regn. Där markytan behöver skyddas kan med fördel filterduk användas, även på gräsytor. Gräset klarar 1-2 veckor under duken. Återställning av markytan underlättas härigenom betydligt. Vid tveksamhet om jordens bärighet under grundsulan utförs schakt med bankett utanför denna enligt figur 1b. För byggnad med mer än två våningar utförs alltid schakt med bankett. OBS! Om punktvisa vattenflöden påträffas vid schaktning kan ökade dräneringsåtgärder behövas. Vid osäkerhet kontakta leverantören. Schakt för dräneringrör utförs med slänt från sula/grundmurens underkant i max lutning 1:2 eller flackare. Schakt med brantare lutning kan ge upphov till marksättningar på grund av husets tyngd. OBS! Kontrollera att befintlig dränering ligger tillräckligt djupt samt fungerar tillfredställande. I annat fall gräv med maskin till rätt djup. På så sätt undviks mödosam och/eller dyrbar handschakt. När schakten är färdigställd skall fuktförhållandena i grundsulan kontrolleras. Gräv en liten provgrop in under grundsulan vid varje väggsida och kontrollera på vilken jordart gjutningen utförts. Är materialet fuktigt (dräneringslager saknas) och diffspärr (vanligen en asfaltspapp) saknas mellan grundsulans översida och grundmuren innebär detta att fukt sugs upp i grundmuren. Se vidare sid. 5.

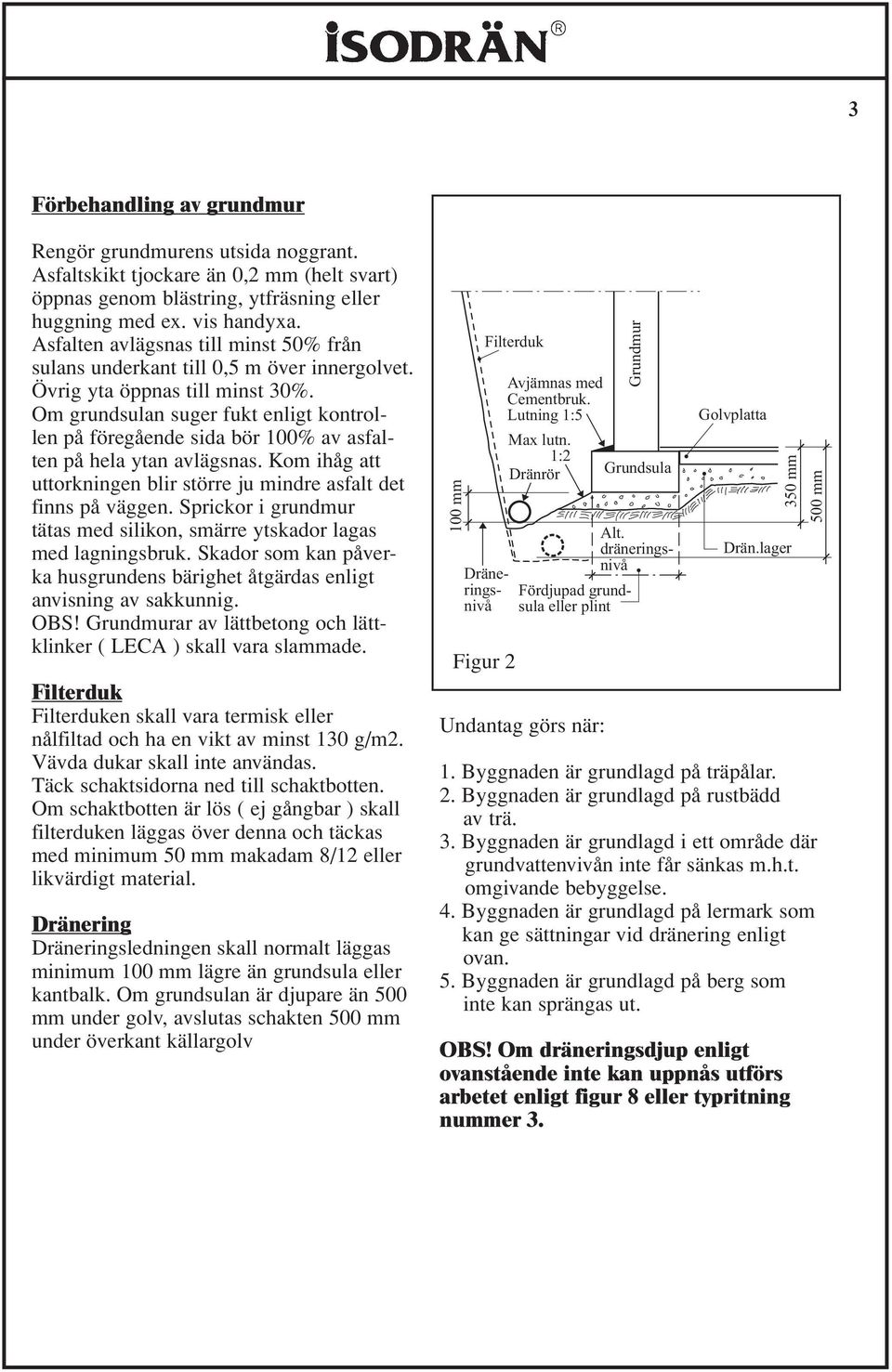

3 3 Förbehandling av grundmur Rengör grundmurens utsida noggrant. Asfaltskikt tjockare än 0,2 mm (helt svart) öppnas genom blästring, ytfräsning eller huggning med ex. vis handyxa. Asfalten avlägsnas till minst 50% från sulans underkant till 0,5 m över innergolvet. Övrig yta öppnas till minst 30%. Om grundsulan suger fukt enligt kontrollen på föregående sida bör 100% av asfalten på hela ytan avlägsnas. Kom ihåg att uttorkningen blir större ju mindre asfalt det finns på väggen. Sprickor i grundmur tätas med silikon, smärre ytskador lagas med lagningsbruk. Skador som kan påverka husgrundens bärighet åtgärdas enligt anvisning av sakkunnig. OBS! ar av lättbetong och lättklinker ( LECA ) skall vara slammade. en skall vara termisk eller nålfiltad och ha en vikt av minst 130 g/m2. Vävda dukar skall inte användas. Täck schaktsidorna ned till schaktbotten. Om schaktbotten är lös ( ej gångbar ) skall filterduken läggas över denna och täckas med minimum 50 mm makadam 8/12 eller likvärdigt material. Dränering Dräneringsledningen skall normalt läggas minimum lägre än grundsula eller kantbalk. Om grundsulan är djupare än 500 mm under golv, avslutas schakten 500 mm under överkant källargolv Alt. dräneringsnivå Dräneringsnivå Figur 2 Avjämnas med Cementbruk. Lutning 1:5 Max lutn. 1:2 Dränrör Fördjupad grundsula eller plint Undantag görs när: Golvplatta Drän.lager 350 mm 500 mm 1. Byggnaden är grundlagd på träpålar. 2. Byggnaden är grundlagd på rustbädd av trä. 3. Byggnaden är grundlagd i ett område där grundvattenvivån inte får sänkas m.h.t. omgivande bebyggelse. 4. Byggnaden är grundlagd på lermark som kan ge sättningar vid dränering enligt ovan. 5. Byggnaden är grundlagd på berg som inte kan sprängas ut. OBS! Om dräneringsdjup enligt ovanstående inte kan uppnås utförs arbetet enligt figur 8 eller typritning nummer 3.

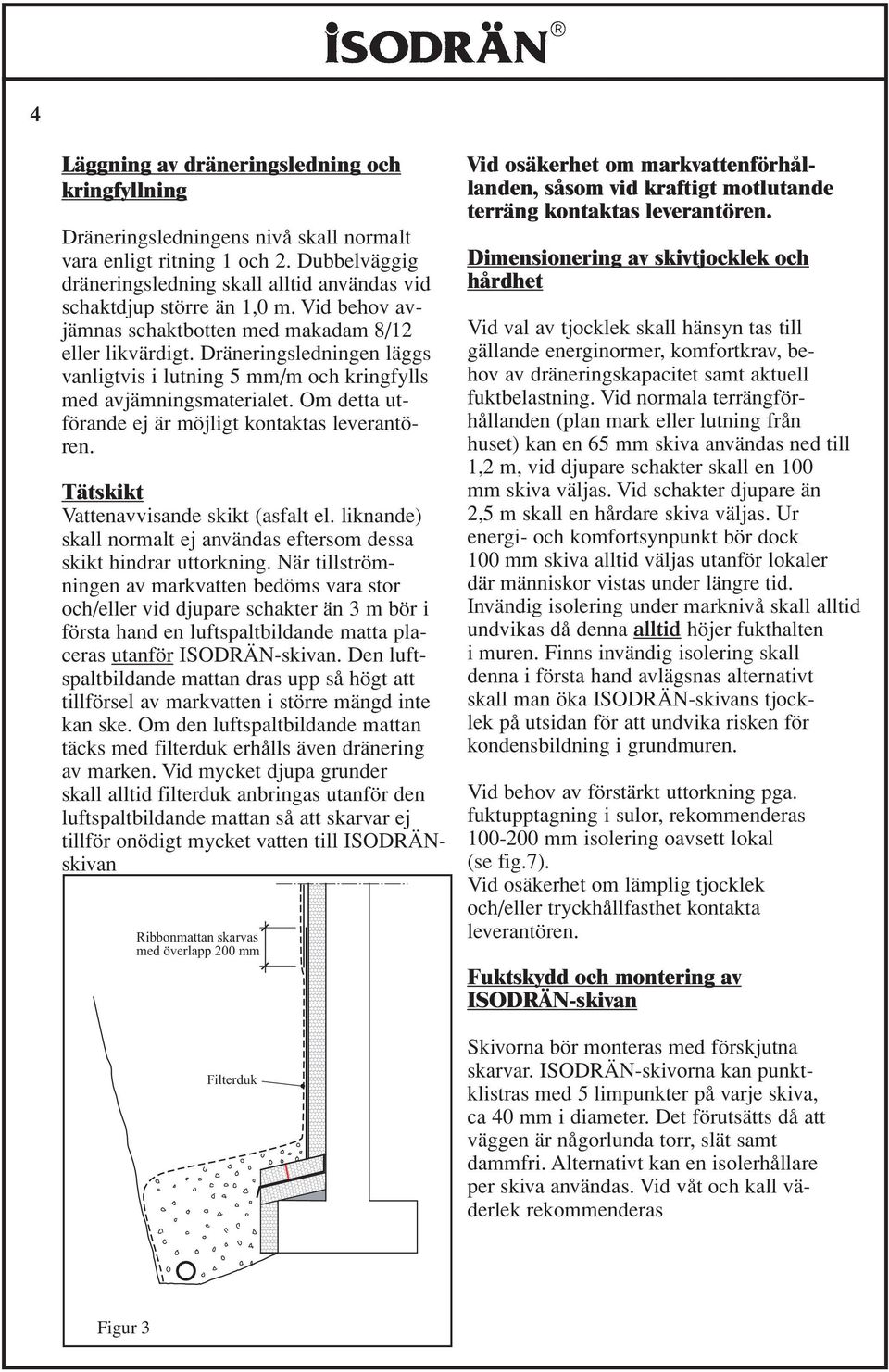

4 4 Läggning av dräneringsledning och kringfyllning Dräneringsledningens nivå skall normalt vara enligt ritning 1 och 2. Dubbelväggig dräneringsledning skall alltid användas vid schaktdjup större än 1,0 m. Vid behov avjämnas schaktbotten med makadam 8/12 eller likvärdigt. Dräneringsledningen läggs vanligtvis i lutning 5 mm/m och kringfylls med avjämningsmaterialet. Om detta utförande ej är möjligt kontaktas leverantören. Tätskikt Vattenavvisande skikt (asfalt el. liknande) skall normalt ej användas eftersom dessa skikt hindrar uttorkning. När tillströmningen av markvatten bedöms vara stor och/eller vid djupare schakter än 3 m bör i första hand en luftspaltbildande matta placeras utanför n. Den luftspaltbildande mattan dras upp så högt att tillförsel av markvatten i större mängd inte kan ske. Om den luftspaltbildande mattan täcks med filterduk erhålls även dränering av marken. Vid mycket djupa grunder skall alltid filterduk anbringas utanför den luftspaltbildande mattan så att skarvar ej tillför onödigt mycket vatten till ISODRÄNskivan Ribbonmattan skarvas med överlapp 200 mm Vid osäkerhet om markvattenförhållanden, såsom vid kraftigt motlutande terräng kontaktas leverantören. Dimensionering av skivtjocklek och hårdhet Vid val av tjocklek skall hänsyn tas till gällande energinormer, komfortkrav, behov av dräneringskapacitet samt aktuell fuktbelastning. Vid normala terrängförhållanden (plan mark eller lutning från huset) kan en 65 mm skiva användas ned till 1,2 m, vid djupare schakter skall en 100 mm skiva väljas. Vid schakter djupare än 2,5 m skall en hårdare skiva väljas. Ur energi- och komfortsynpunkt bör dock skiva alltid väljas utanför lokaler där människor vistas under längre tid. Invändig isolering under marknivå skall alltid undvikas då denna alltid höjer fukthalten i muren. Finns invändig isolering skall denna i första hand avlägsnas alternativt skall man öka ns tjocklek på utsidan för att undvika risken för kondensbildning i grundmuren. Vid behov av förstärkt uttorkning pga. fuktupptagning i sulor, rekommenderas mm isolering oavsett lokal (se fig.7). Vid osäkerhet om lämplig tjocklek och/eller tryckhållfasthet kontakta leverantören. Fuktskydd och montering av n Skivorna bör monteras med förskjutna skarvar. ISODRÄN-skivorna kan punktklistras med 5 limpunkter på varje skiva, ca 40 mm i diameter. Det förutsätts då att väggen är någorlunda torr, slät samt dammfri. Alternativt kan en isolerhållare per skiva användas. Vid våt och kall väderlek rekommenderas Figur 3

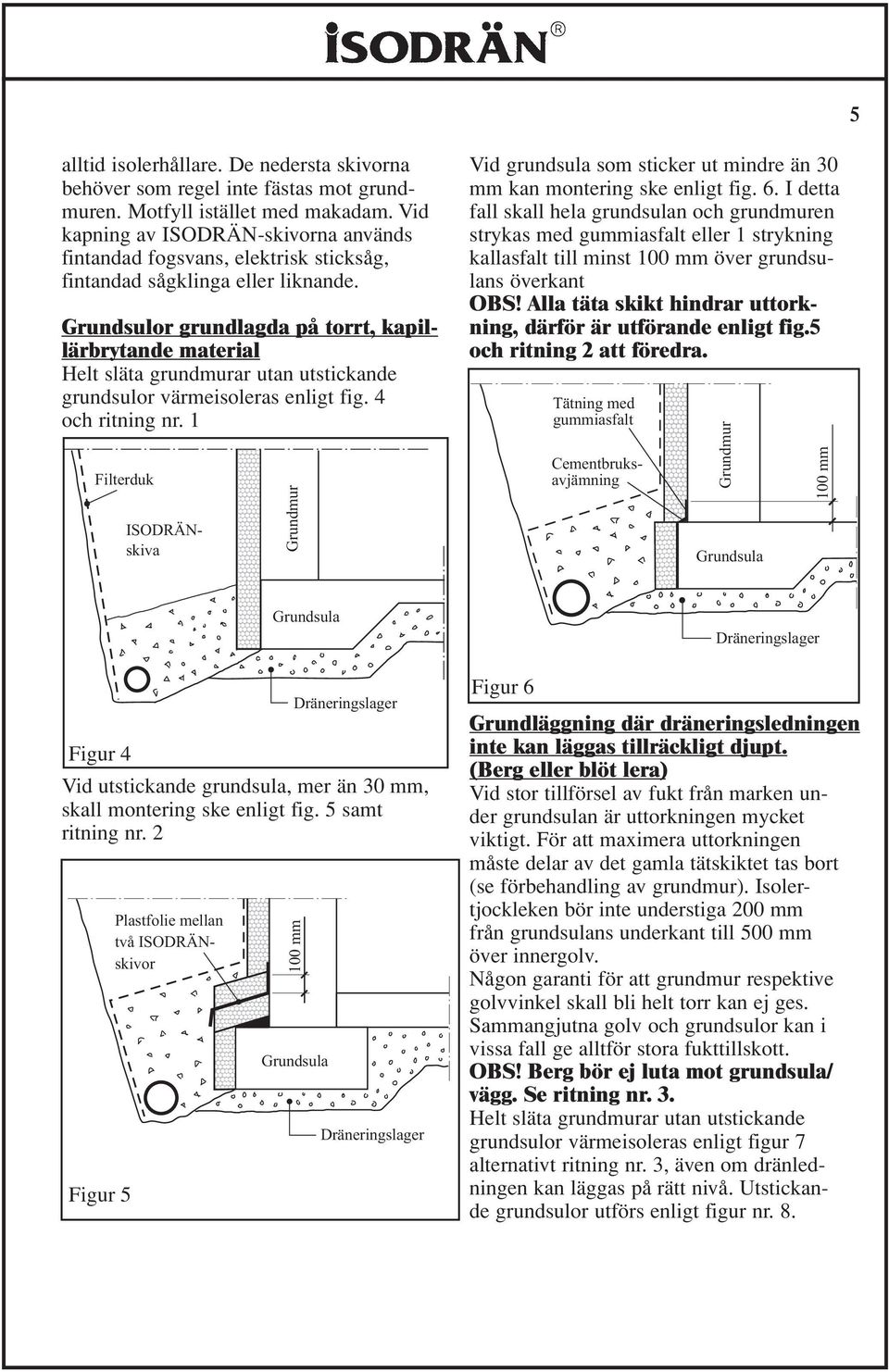

5 5 alltid isolerhållare. De nedersta skivorna behöver som regel inte fästas mot grundmuren. Motfyll istället med makadam. Vid kapning av ISODRÄN-skivorna används fintandad fogsvans, elektrisk sticksåg, fintandad sågklinga eller liknande. Grundsulor grundlagda på torrt, kapillärbrytande material Helt släta grundmurar utan utstickande grundsulor värmeisoleras enligt fig. 4 och ritning nr. 1 Vid grundsula som sticker ut mindre än 30 mm kan montering ske enligt fig. 6. I detta fall skall hela grundsulan och grundmuren strykas med gummiasfalt eller 1 strykning kallasfalt till minst över grundsulans överkant OBS! Alla täta skikt hindrar uttorkning, därför är utförande enligt fig.5 och ritning 2 att föredra. Tätning med gummiasfalt ISODRÄNskiva Cementbruksavjämning Figur 4 Dräneringslager Vid utstickande grundsula, mer än 30 mm, skall montering ske enligt fig. 5 samt ritning nr. 2 Figur 5 Plastfolie mellan två ISODRÄNskivor Dräneringslager Figur 6 Dräneringslager Grundläggning där dräneringsledningen inte kan läggas tillräckligt djupt. (Berg eller blöt lera) Vid stor tillförsel av fukt från marken under grundsulan är uttorkningen mycket viktigt. För att maximera uttorkningen måste delar av det gamla tätskiktet tas bort (se förbehandling av grundmur). Isolertjockleken bör inte understiga 200 mm från grundsulans underkant till 500 mm över innergolv. Någon garanti för att grundmur respektive golvvinkel skall bli helt torr kan ej ges. Sammangjutna golv och grundsulor kan i vissa fall ge alltför stora fukttillskott. OBS! Berg bör ej luta mot grundsula/ vägg. Se ritning nr. 3. Helt släta grundmurar utan utstickande grundsulor värmeisoleras enligt figur 7 alternativt ritning nr. 3, även om dränledningen kan läggas på rätt nivå. Utstickande grundsulor utförs enligt figur nr. 8.

6 6 Pilarna visar fuktvandringens riktning 500 mm Marklutning min. 1:20 Återfyllning bör packas i lager om 300 mm Fuktupptagning från schaktbotten Orörd schaktbotten bestående av finkornig jord eller berg (Dräneringsskikt saknas) Figur 7 Figur 9 Figur 8 Plastfolie mellan två ISODRÄNskivor Vid utstickande sula skall isoleringen utföras enligt figur nr. 8. Plastfolien hindrar vatten uppifrån att blöta ned grundsulan. Folien måste luta utåt och dras ut något i makadamlagret. Montera skivorna upp till mm under färdig markyta. Lossa filterduken från schaktmassorna, lägg den över makadamlagret och upp utanför ISODRÄN-skivorna. Se figur nr 9. Håll upp duken med stödpinnar, fjädrande fästen i fasaden eller tryck spikar genom duken in i skivorna för att hålla duken på plats. Duken skall efter färdig återfyllning avslutas vid ISODRÄN-skivornas överkant. 500 mm Återfyllning För att undvika stora eftersättningar bör återfyllning ske i lager om ca 0,3 m som packas noggrant. Återfyll mot filterduken med uppschaktade jordmassor, dock ej sten eller jordklumpar större än eller uppslammad jord (lervälling). Om nya massor behöver anskaffas rekommenderas mosand. OBS! De översta 0,3 m skall alltid återfyllas med finkornig jord. Under hårdgjorda ytor fylls med packningsbar friktionsjord. Om både dränerande och täta jordmassor används i återfyllningen i olika skikt skall överytan på de täta jordmassorna luta utåt ca 1:2 från filterduken. Täcklist När ca 0,5 m av återfyllningen återstår monteras täcklisten över ISODRÄNskivan. Skarvar överlappas min. 50 mm. Vid hörn läggs listerna omlott. En filterduksremsa fästs bakom täcklisten mot grundmuren enligt figur 10 eller ritning nr. 4. Remsan skall överlappa filterduken som finns utanför ISODRÄN-skivorna

7 7 Puts Marklutning 1:20 Min. 1,0 m från husliv mm Marklutn. min. 1:20 Remsan putsas fast Dukremsa 200 mm 200 mm Figur 10 Viktigt är att den heltäckande duken inte sätts fast utan ligger löst under remsan. Täcklist och filterduksremsa spikas med spikplugg alternativt med pluggar och skruvas fast med ett maximalt c/c avstånd på 150 mm. Innan spikpluggarna trycks in helt läggs en sträng med silikon mellan täcklisten och väggen. När täcklisten spikats/skruvats fast kontrolleras att silikon tryckts upp längs hela täcklisten. Komplettera vid behov. OBS! För att undvika att ytvatten rinner in mot skivan skall jorden alltid vara uppfylld över täcklisten. Markytan planeras med lutning >1:20 till minst 1,0 m från grundmuren. I orter med stora snömängder ökas lutningen. Marksättning efter återfyllning medför att komplettering med ny jord måste ske. Täcklisten skall alltid ligga under markytan Se fig.10. Om grundmuren även isoleras över marknivå, utförs anslutningen mellan ISOD- RÄN-skiva och sockelisolering enligt figur 11 och ritning nr. 4. OBS! ISODRÄNskivan avslutas under markytan. OBS! Om täcklisten blir belägen lägre än enligt figur 10 skall motfylld väggyta skyddas med gummiasfalt typ Barrapren eller likvärdigt. Figur 11 Åtgärder vid anslutande murar Murar vid trappor, garageinfarter, soputrymmen, tankrum m.m. som ansluter till husgrunden drar ofta in fukt i grundmuren. Sådana murar skall därför åtgärdas på samma sätt som den övriga husgrunden. Nytt källargolv 1,0 m 1,0 m När det gamla golvet bortbilats, schakta ned mm under ISODRÄNskivans underkant för avjämningslager. Se fig. 13. Under golv på mark i bostadshus används normalt 70 med tjocklek min.. Skall lastupptagande (bärande) väggar ställas på n måste leverantören kontaktas så att rätt hårdhet erhålles.typritning erhålles av leverantören.

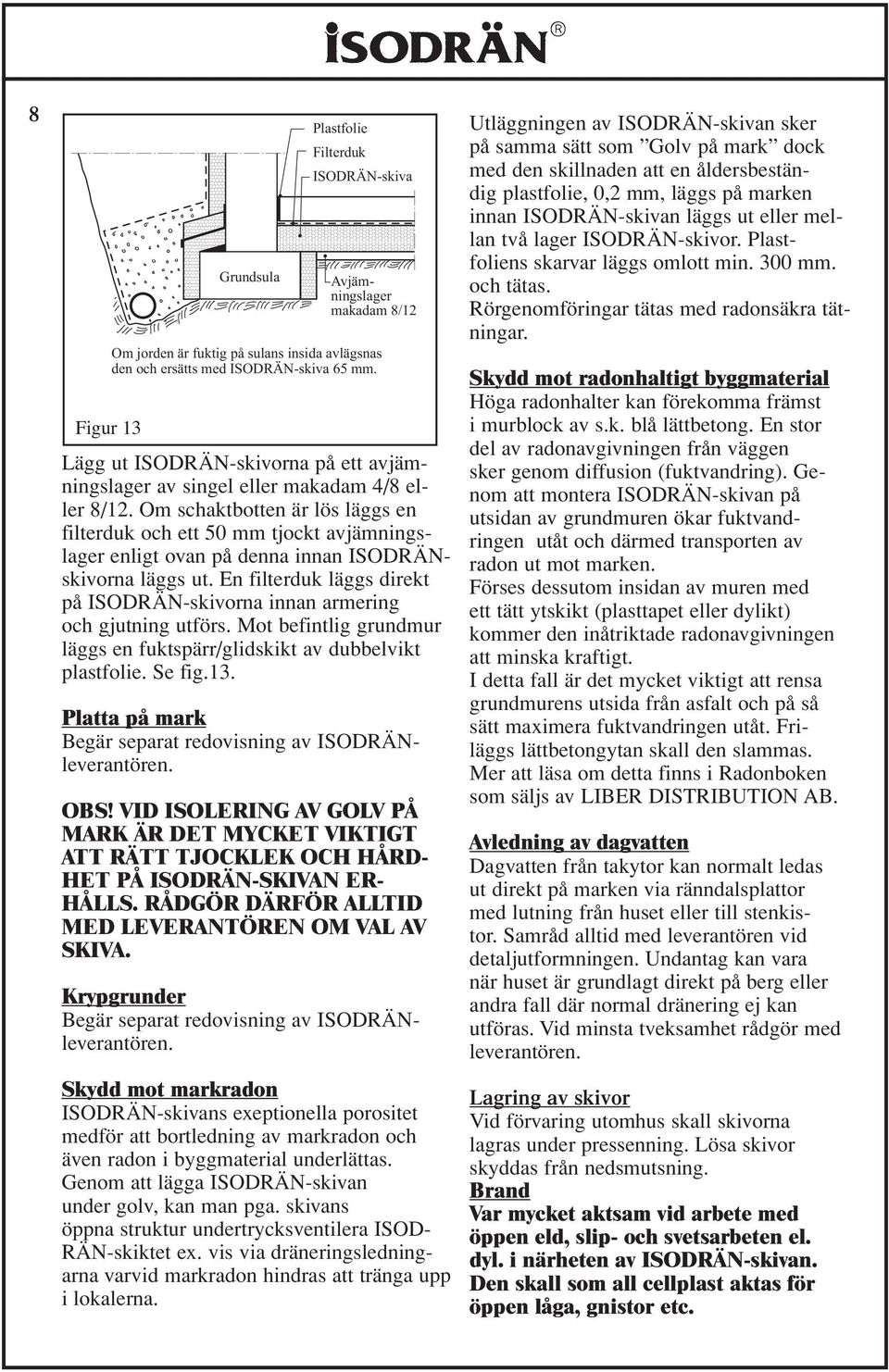

8 8 Figur 13 Plastfolie Avjämningslager makadam 8/12 Om jorden är fuktig på sulans insida avlägsnas den och ersätts med 65 mm. Lägg ut ISODRÄN-skivorna på ett avjämningslager av singel eller makadam 4/8 eller 8/12. Om schaktbotten är lös läggs en filterduk och ett 50 mm tjockt avjämningslager enligt ovan på denna innan ISODRÄNskivorna läggs ut. En filterduk läggs direkt på ISODRÄN-skivorna innan armering och gjutning utförs. Mot befintlig grundmur läggs en fuktspärr/glidskikt av dubbelvikt plastfolie. Se fig.13. Platta på mark Begär separat redovisning av ISODRÄNleverantören. OBS! VID ISOLERING AV GOLV PÅ MARK ÄR DET MYCKET VIKTIGT ATT RÄTT TJOCKLEK OCH HÅRD- HET PÅ ISODRÄN-SKIVAN ER- HÅLLS. RÅDGÖR DÄRFÖR ALLTID MED LEVERANTÖREN OM VAL AV SKIVA. Krypgrunder Begär separat redovisning av ISODRÄNleverantören. Skydd mot markradon ns exeptionella porositet medför att bortledning av markradon och även radon i byggmaterial underlättas. Genom att lägga n under golv, kan man pga. skivans öppna struktur undertrycksventilera ISOD- RÄN-skiktet ex. vis via dräneringsledningarna varvid markradon hindras att tränga upp i lokalerna. Utläggningen av n sker på samma sätt som Golv på mark dock med den skillnaden att en åldersbeständig plastfolie, 0,2 mm, läggs på marken innan n läggs ut eller mellan två lager ISODRÄN-skivor. Plastfoliens skarvar läggs omlott min. 300 mm. och tätas. Rörgenomföringar tätas med radonsäkra tätningar. Skydd mot radonhaltigt byggmaterial Höga radonhalter kan förekomma främst i murblock av s.k. blå lättbetong. En stor del av radonavgivningen från väggen sker genom diffusion (fuktvandring). Genom att montera n på utsidan av grundmuren ökar fuktvandringen utåt och därmed transporten av radon ut mot marken. Förses dessutom insidan av muren med ett tätt ytskikt (plasttapet eller dylikt) kommer den inåtriktade radonavgivningen att minska kraftigt. I detta fall är det mycket viktigt att rensa grundmurens utsida från asfalt och på så sätt maximera fuktvandringen utåt. Friläggs lättbetongytan skall den slammas. Mer att läsa om detta finns i Radonboken som säljs av LIBER DISTRIBUTION AB. Avledning av dagvatten Dagvatten från takytor kan normalt ledas ut direkt på marken via ränndalsplattor med lutning från huset eller till stenkistor. Samråd alltid med leverantören vid detaljutformningen. Undantag kan vara när huset är grundlagt direkt på berg eller andra fall där normal dränering ej kan utföras. Vid minsta tveksamhet rådgör med leverantören. Lagring av skivor Vid förvaring utomhus skall skivorna lagras under pressenning. Lösa skivor skyddas från nedsmutsning. Brand Var mycket aktsam vid arbete med öppen eld, slip- och svetsarbeten el. dyl. i närheten av n. Den skall som all cellplast aktas för öppen låga, gnistor etc.

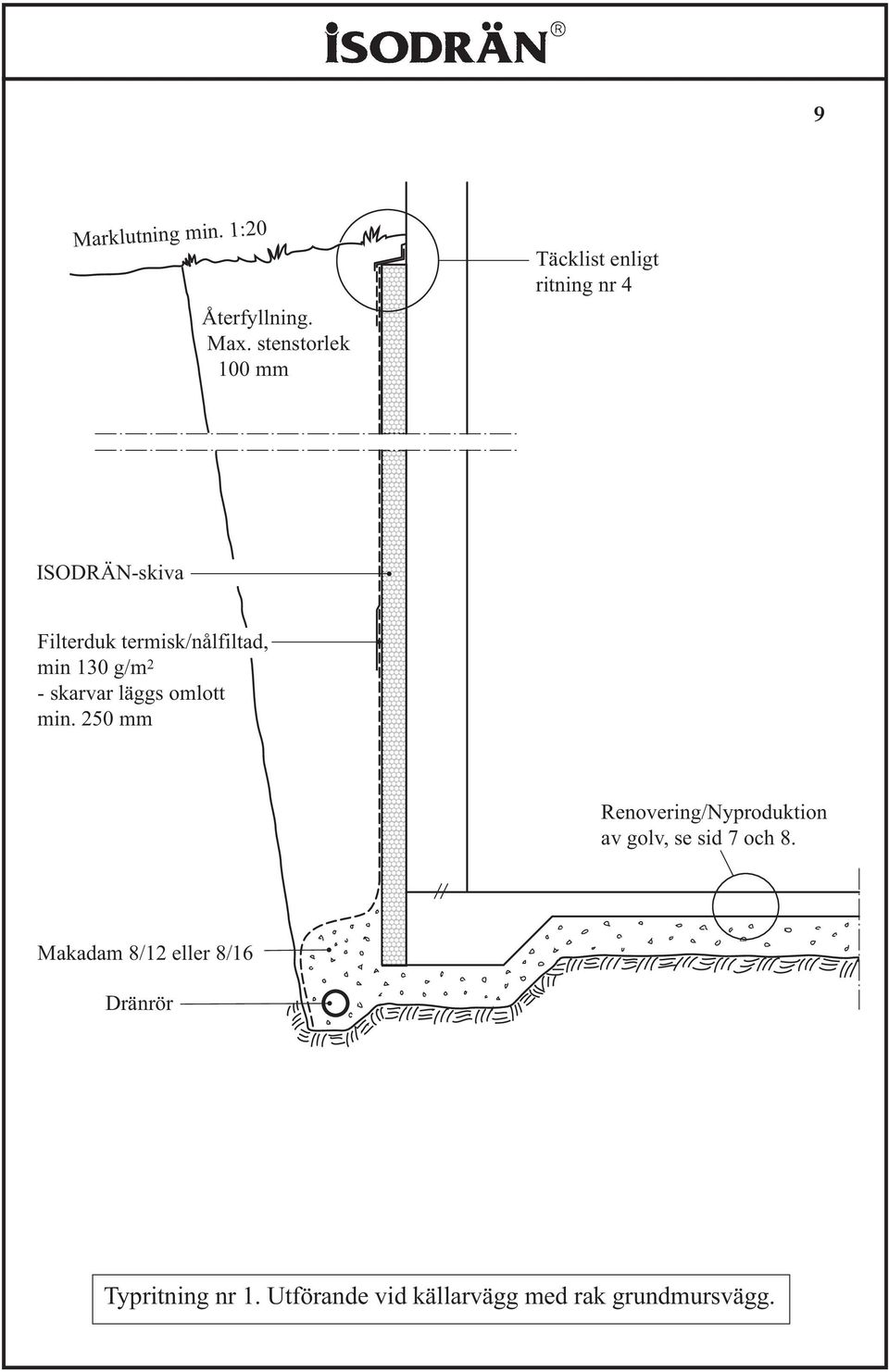

9 9 Marklutning min. 1:20 Återfyllning. Max. stenstorlek Täcklist enligt ritning nr 4 termisk/nålfiltad, min 130 g/m 2 - skarvar läggs omlott min. 250 mm Renovering/Nyproduktion av golv, se sid 7 och 8. Makadam 8/12 eller 8/16 Dränrör Typritning nr 1. Utförande vid källarvägg med rak grundmursvägg. Typritning nr 1. Utförande vid källarvägg med rak grundmursvägg.

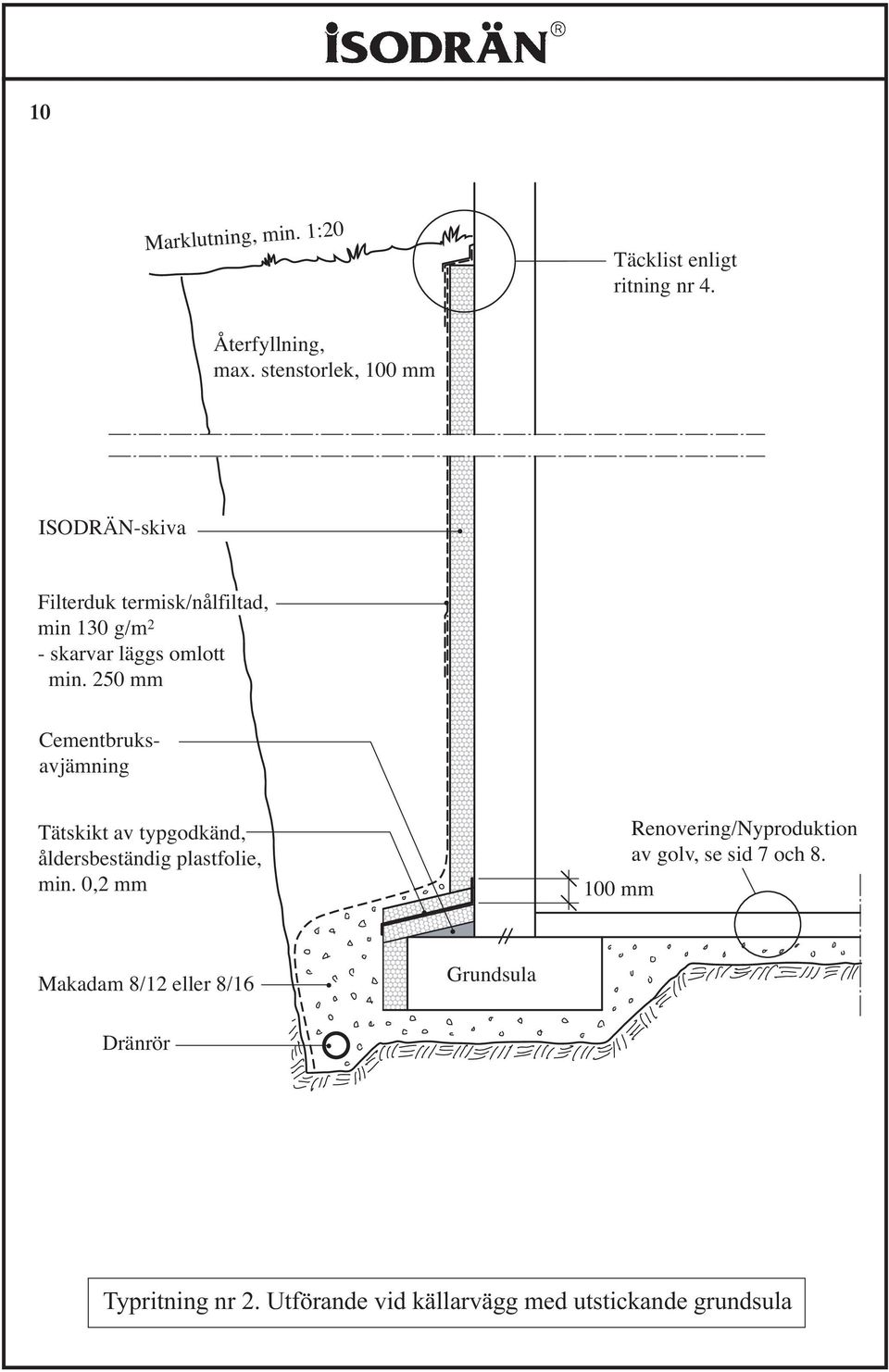

10 10 Marklutning, min. 1:20 Täcklist enligt ritning nr 4. Återfyllning, max. stenstorlek, termisk/nålfiltad, min 130 g/m 2 - skarvar läggs omlott min. 250 mm Cementbruksavjämning Tätskikt av typgodkänd, åldersbeständig plastfolie, min. 0,2 mm Renovering/Nyproduktion av golv, se sid 7 och 8. Makadam 8/12 eller 8/16 Dränrör Typritning nr 2. Utförande vid källarvägg med utstickande grundsula Figur 15 Typritning nr 2. Utförande vid källarvägg med utstickande grundsula

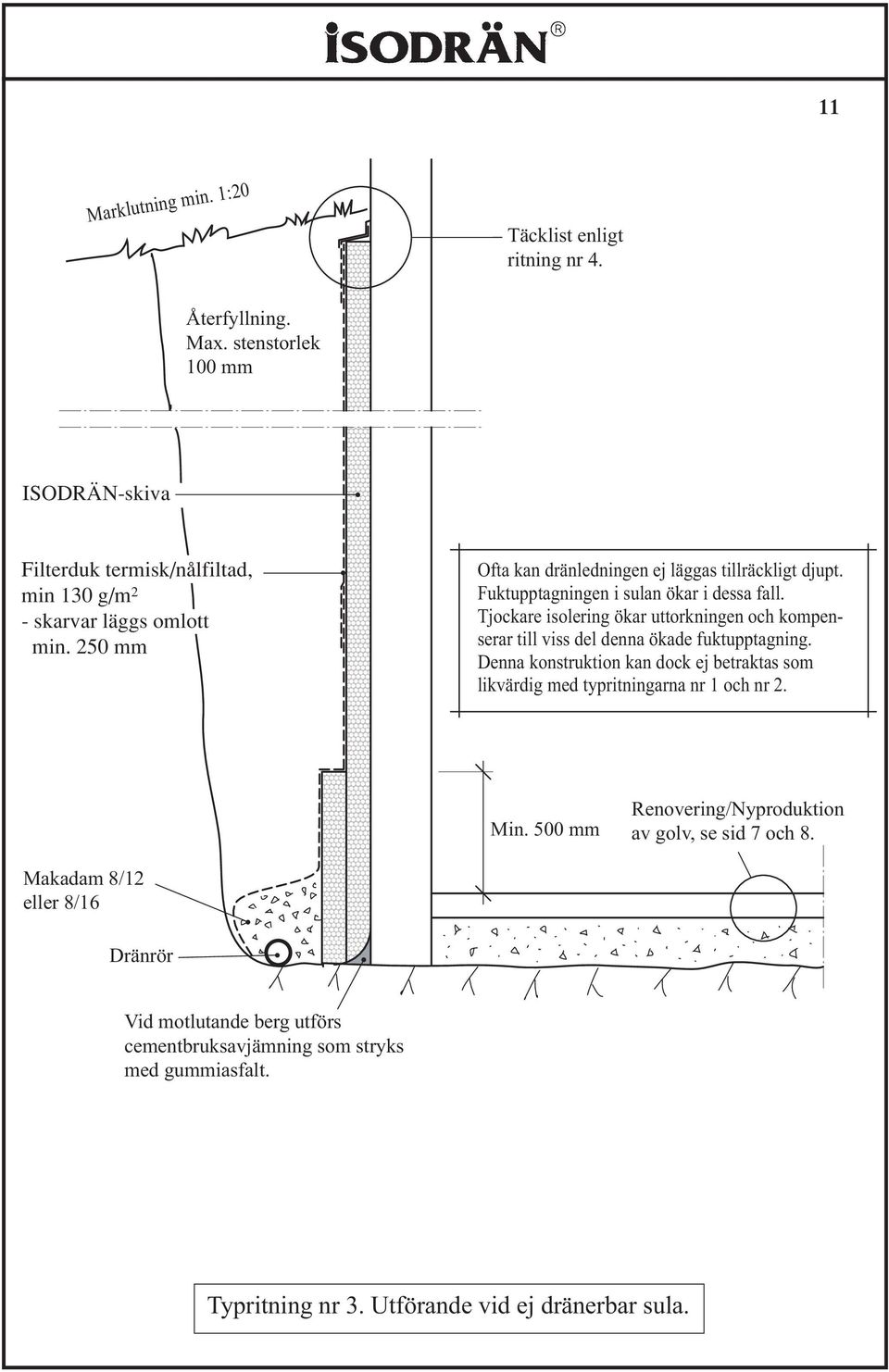

11 11 Marklutning min. 1:20 Täcklist enligt ritning nr 4. Återfyllning Återfyllning. Max. stenstorlek Max. stenstorlek termisk/nålfiltad, min 130 g/m 2 - skarvar läggs omlott min. 250 mm Ofta kan dränledningen ej läggas tillräckligt djupt. Fuktupptagningen i sulan ökar i dessa fall. Tjockare isolering ökar uttorkningen och kompenserar till viss del denna ökade fuktupptagning. Denna konstruktion kan dock ej betraktas som likvärdig med typritningarna nr 1 och nr 2. Min. 500 mm Renovering/Nyproduktion av golv, se sid 7 och 8. Makadam 8/12 eller 8/16 Dränrör Vid motlutande berg utförs cementbruksavjämning som stryks med gummiasfalt. Typritning nr 3. Utförande vid ej dränerbar sula. Typritning nr 3. Utförande vid ej dränerbar sula.

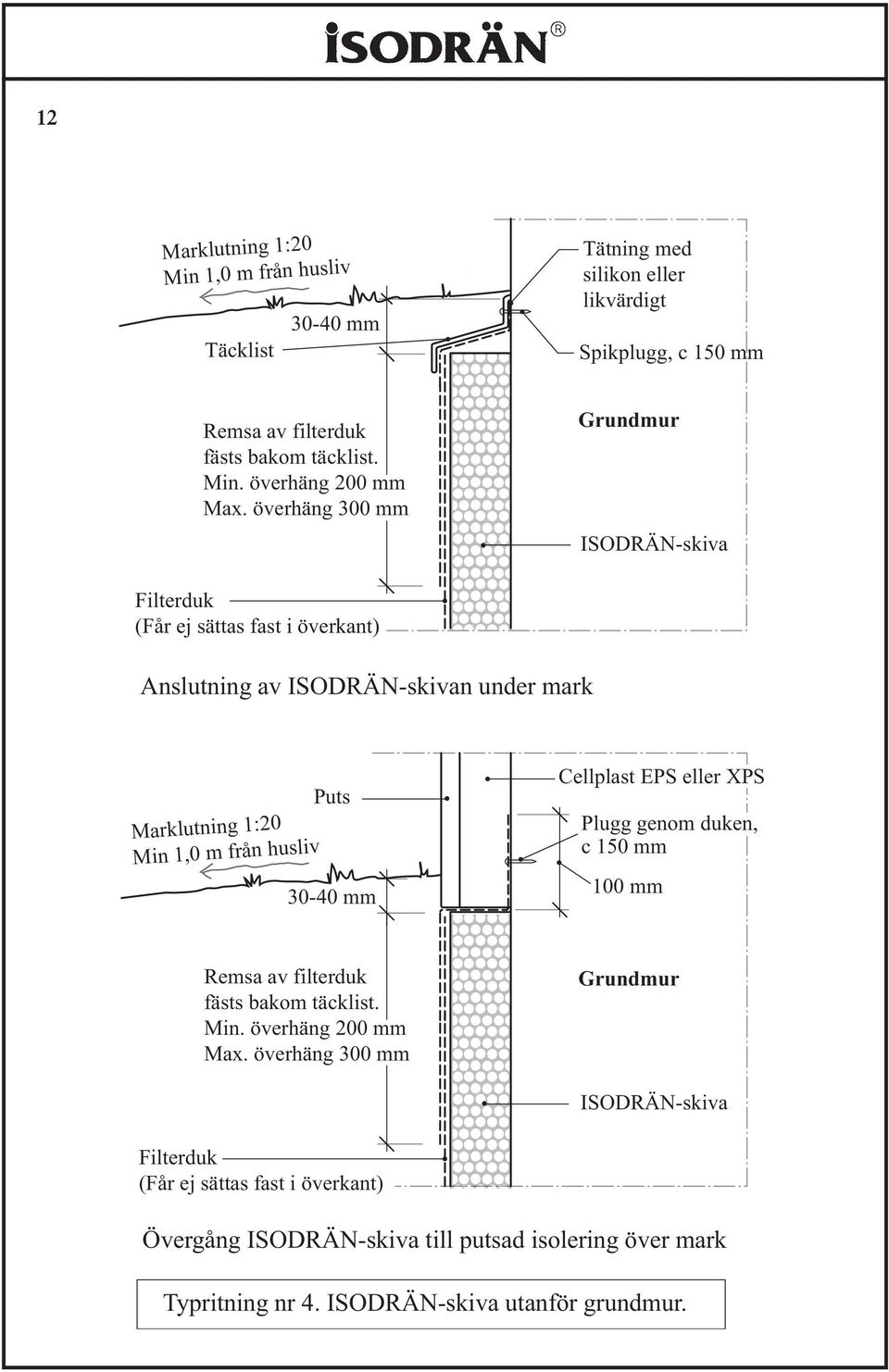

12 12 Marklutning 1:20 Min 1,0 m från husliv Täcklist mm Tätning med silikon eller likvärdigt Spikplugg, c 150 mm Remsa av filterduk fästs bakom täcklist. Min. överhäng 200 mm Max. överhäng 300 mm (Får ej sättas fast i överkant) Anslutning av n under mark Marklutning 1:20 Min 1,0 m från husliv Puts mm Cellplast EPS eller XPS Plugg genom duken, c 150 mm Remsa av filterduk fästs bakom täcklist. Min. överhäng 200 mm Max. överhäng 300 mm (Får ej sättas fast i överkant) Övergång till putsad isolering över mark Typritning nr 4. utanför grundmur.
