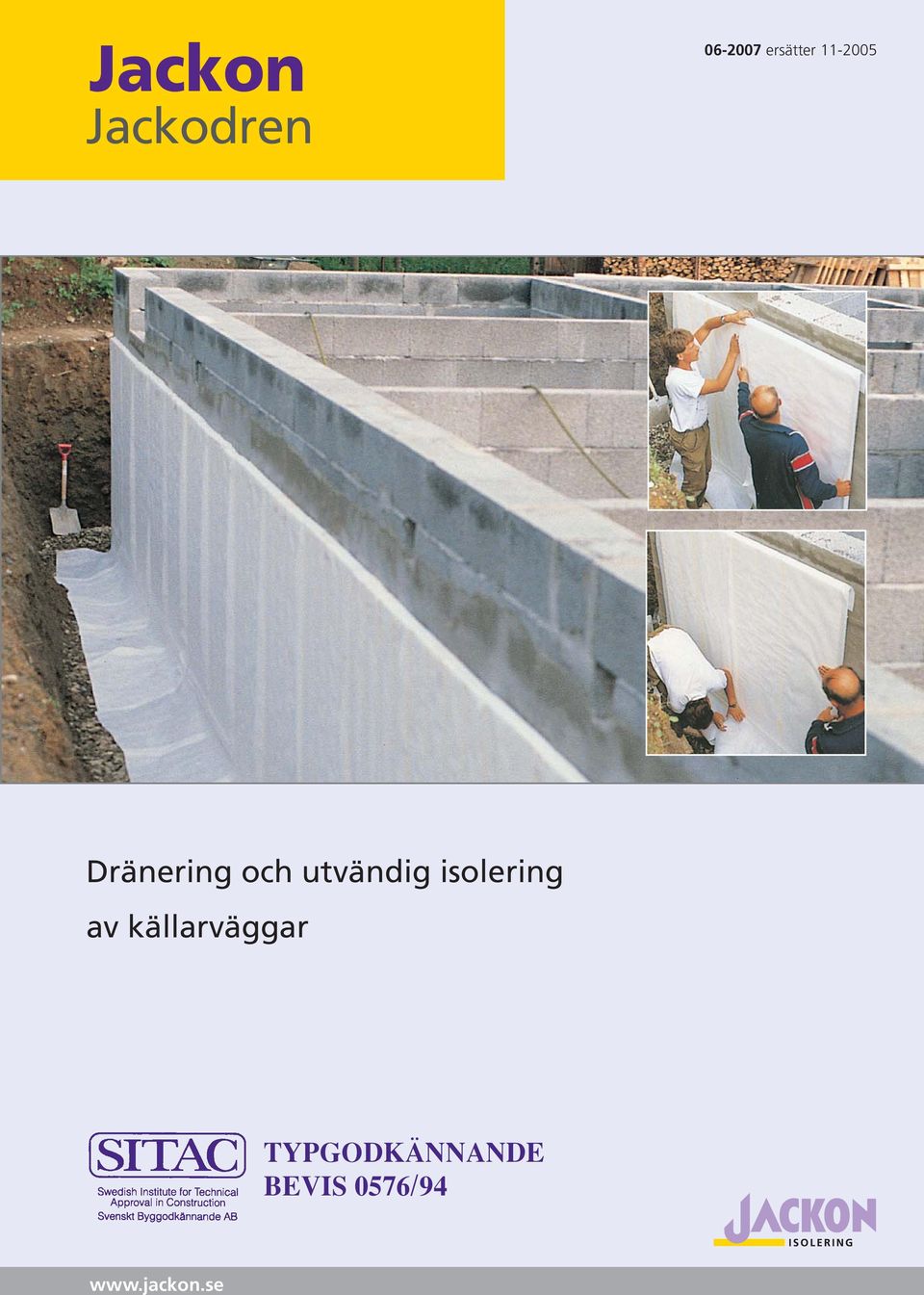

1 Jackon Jackodren ersätter Dränering och utvändig isolering av källarväggar TYPGODKÄNNANDE BEVIS 0576/94

2 Jackon Jackodren Denna broschyr är tänkt som en rekommendation och vägledning för de projekt som utföres med Jackodren och/eller källarväggsskiva. Broschyren handlar om produktens fördelar, produktfakta, monteringsanvisningar m.m. Torr och varm källare är en trevlig källare NÄSTAN ALLA KÄLLARE kan användas till sällskapsrum, gillestuga, hobbyrum m.m. Källaren blir ett värdefullt utrymme i huset. Det förutsätter dock att källaren är torr och varm under alla väderförhållanden. Är den det, kan den utnyttjas så att alla trivs. Jackodren och Jackon källarväggsskiva tillfredsställer alla krav som måste uppfyllas för en torr och varm källare. Skivorna är utvecklade speciellt med hänsyn till detta. De har bevisat sina goda isolerande och dränerande egenskaper genom många år på marknaden. Jackodren och Jackon källarväggsskiva är anpassad till såväl nybyggnad som renovering av äldre bostäder. Utan Jackodren FYRA BRA SKÄL ATT VÄLJA JACKODREN/KÄLLARVÄGGSSKIVA 1. Dränerar effektivt så att fukt transporteras ner till den underliggande dräneringsledningen. 2. God isoleringsförmåga vilket innebär att invändig isolering kan reduceras eller slopas helt. 3. Fiberduken förhindrar att finkornigt material tränger in och tätar skivan. 4. Befintliga massor kan ofta användas vid återfyllning vilket sparar tid och kostnader. Med Jackodren

3 Fuktproblem i källare I Sverige har användningen av utvändig isolering av källarväggar fått en mycket stor spridning. Byggnadsstyrelsen har utarbetat en rapport om fukt i grundkonstruktioner (Rapport T: ). Rapporten beskriver problemen med fukt i källare, pga både fel materialval och invändig isolering m.m. Dräneringsskivor rekommenderas av flera skäl: - varm och torr källare - inget tätskikt på väggens utsida, därför kan fukt torka utåt. - behövs inget dränerande lager av makadam eller singel, befintliga massor kan i regel användas till återfyllnad. - enkel montering och ekonomisk fördelaktig. Denna broschyr är en rekommendation och vägledning för projektering med Jackon dräneringsskiva och källarväggsskiva. FUKTIGHET OCH VÄRME I KÄLLARE Med invändig isolering får källarväggen en hög relativ fuktighet och risken för fuktskador är stor. Utvändig isolering ger en varm och torr källarvägg. PROBLEM MED INVÄNDIG ISOLERING Det finns mängder med exempel på tidigare problem med invändig tilläggsisolerade källarytterväggar. Det som händer är att källarväggen blir kallare än förut, och nedkylningen medför att väggens relativa fuktighet höjs. Fuktigheten i muren ökar samtidigt också vid höjning av temperaturen i källaren. Hög relativ fuktighet ökar risken för röta och mögel vid källarmuren. UTVÄNDIG ISOLERING ÄR SÄKRAST Isolerar man utvändigt så medför det att källarmuren håller sig varm och torr. Man kan höja temperaturen i källaren samtidigt som den relativa fuktigheten minskar. Jackodren har stor porvolym. Detta ger materialet hög ånggenomsläpplighet och naturlig fuktvandring inifrån och ut genom källarväggen, vilket ger en påtaglig uttorkningseffekt. Det kompletta byggsystemet för utvändig dränering och isolering av källarväggar

4 Jackon Jackodren Detaljritningar

5 Monteringsanvisning MEMBRANISOLERING För fuktskydd av grundmurens nedre del användas membranisolering. Påstrykes direkt på grundmuren utan gasolbrännare, även vid låg temperatur och på fuktiga ytor. Underlaget skall vara noggrant rengjort från olja, fett, smuts och löst material. Stryk ut ett skikt med mjuk borste eller gummiraka. Åtgång ca. 0,5 kg/m 2. FIBERDUK MONTERING AV JACKODREN Skivorna monteras kant i kant med förskjutna skarvar enligt bild. Punktklistra skivorna mot källarväggen med fästbruk eller dränstift. Fiberduken är till för att förhindra att finkornigt material tränger in i dräneringsskivan. Det rekommenderas bruksklass II. Fäst duken omlott med minst 100 mm vid skarvarna. Duken bör vikas över toppkanten och nedtill bör duken täcka dräneringsmaterialet. LIST TILL DRÄNERINGSSKIVAN Avslutningslist för täckning av dräneringsskivan upptill. Formbar list för isolertjocklekar mm. Foga mellan vägg och plastlist, böj listen till önskad tjocklek.

6 Jackon Jackodren ÅTERFYLLNING Dränerande material fylls runt dräneringsröret, var noga med att dräneringsmaterialet täcks av fiberduken. Befintliga massor kan återfyllas, dock ej lera eller andra tjälfarliga jordar. Var försiktig vid återfyllnaden och undvik att stora stenar hamnar mot väggen. Färdig marknivå bör minst ligga ca 100 mm över avslutningslisten, och luta med bra fall från huset. JORDTRYCK Färdig monterade kommer isoleringsskivorna att bli utsatta för jordtryck. Detta jordtryck skall inte överstiga 20 kpa för Jackodren. För normal källarhöjd rekommenderas 70 mm isolertjocklek. Vid återfyllningshöjd på upp till ca. 4 meter rekommenderas minst 100 mm tjocklek. SOCKELISOLERING Siroc Isolerelement fästes mot väggen med fästbruk och/eller mekaniskt.

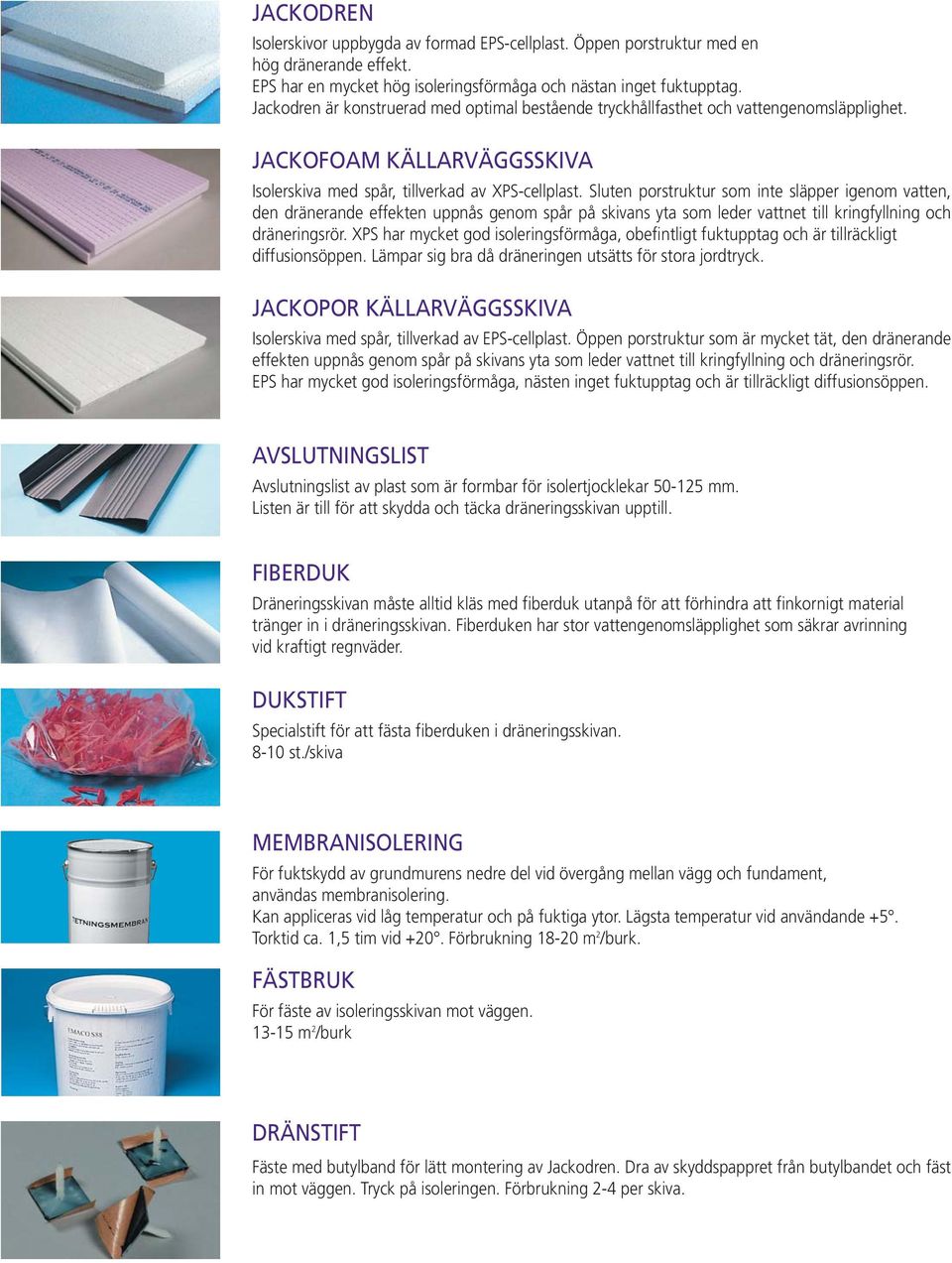

7 JACKODREN Isolerskivor uppbygda av formad EPS-cellplast. Öppen porstruktur med en hög dränerande effekt. EPS har en mycket hög isoleringsförmåga och nästan inget fuktupptag. Jackodren är konstruerad med optimal bestående tryckhållfasthet och vattengenomsläpplighet. JACKOFOAM KÄLLARVÄGGSSKIVA Isolerskiva med spår, tillverkad av XPS-cellplast. Sluten porstruktur som inte släpper igenom vatten, den dränerande effekten uppnås genom spår på skivans yta som leder vattnet till kringfyllning och dräneringsrör. XPS har mycket god isoleringsförmåga, obefintligt fuktupptag och är tillräckligt diffusionsöppen. Lämpar sig bra då dräneringen utsätts för stora jordtryck. JACKOPOR KÄLLARVÄGGSSKIVA Isolerskiva med spår, tillverkad av EPS-cellplast. Öppen porstruktur som är mycket tät, den dränerande effekten uppnås genom spår på skivans yta som leder vattnet till kringfyllning och dräneringsrör. EPS har mycket god isoleringsförmåga, nästen inget fuktupptag och är tillräckligt diffusionsöppen. AVSLUTNINGSLIST Avslutningslist av plast som är formbar för isolertjocklekar mm. Listen är till för att skydda och täcka dräneringsskivan upptill. FIBERDUK Dräneringsskivan måste alltid kläs med fiberduk utanpå för att förhindra att finkornigt material tränger in i dräneringsskivan. Fiberduken har stor vattengenomsläpplighet som säkrar avrinning vid kraftigt regnväder. DUKSTIFT Specialstift för att fästa fiberduken i dräneringsskivan st./skiva MEMBRANISOLERING För fuktskydd av grundmurens nedre del vid övergång mellan vägg och fundament, användas membranisolering. Kan appliceras vid låg temperatur och på fuktiga ytor. Lägsta temperatur vid användande +5. Torktid ca. 1,5 tim vid +20. Förbrukning m 2 /burk. FÄSTBRUK För fäste av isoleringsskivan mot väggen m 2 /burk DRÄNSTIFT Fäste med butylband för lätt montering av Jackodren. Dra av skyddspappret från butylbandet och fäst in mot väggen. Tryck på isoleringen. Förbrukning 2-4 per skiva.

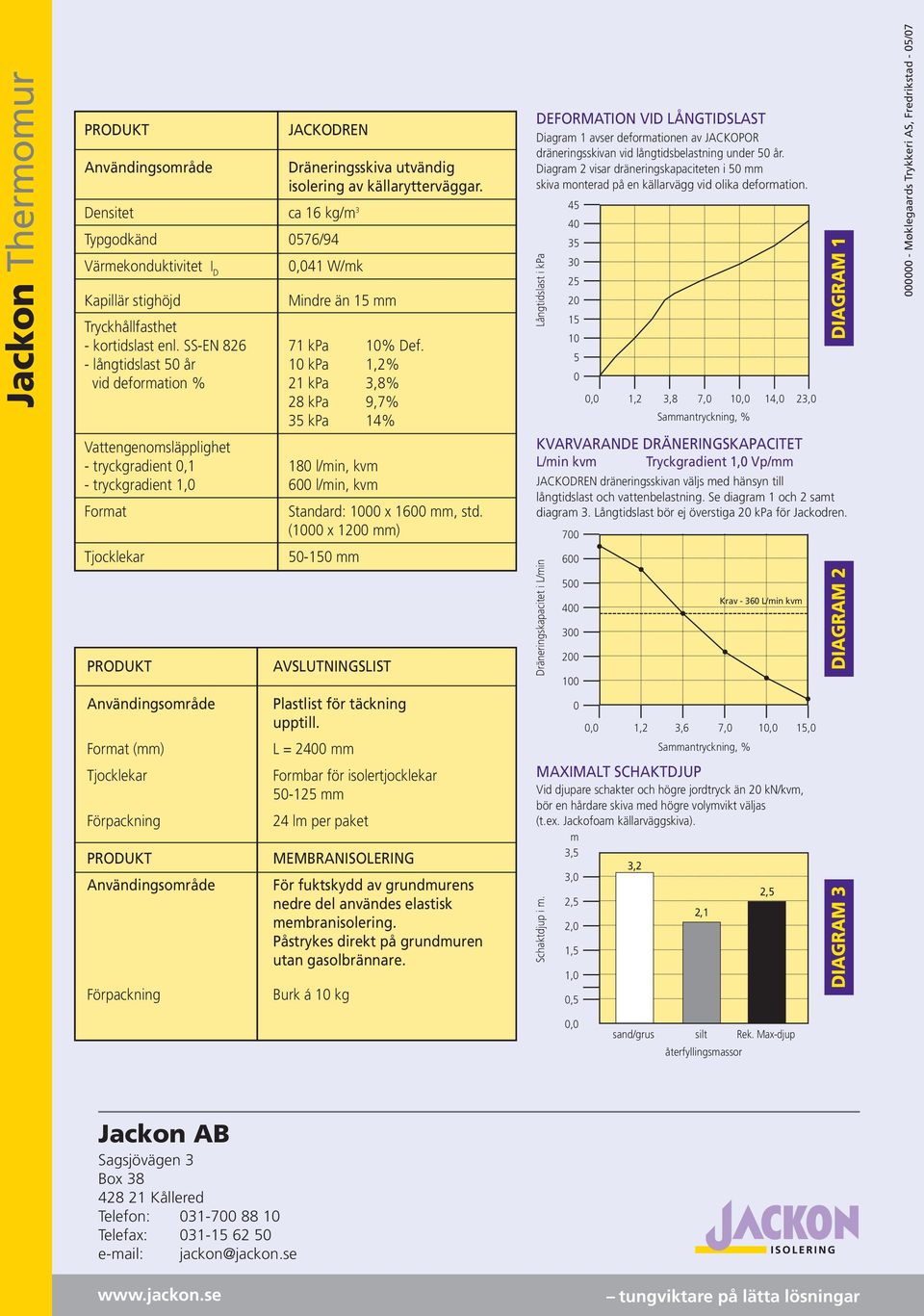

8 Jackon Thermomur PRODUKT Användingsområde PRODUKT Användingsområde Format (mm) Tjocklekar Förpackning PRODUKT Användingsområde Förpackning JACKODREN Densitet ca 16 kg/m 3 Typgodkänd 0576/94 Värmekonduktivitet l D 0,041 W/mk Dräneringsskiva utvändig isolering av källarytterväggar. Kapillär stighöjd Mindre än 15 mm Tryckhållfasthet - kortidslast enl. SS-EN kpa 10% Def. - långtidslast 50 år 10 kpa 1,2% vid deformation % 21 kpa 3,8% 28 kpa 9,7% 35 kpa 14% Vattengenomsläpplighet - tryckgradient 0,1 180 l/min, kvm - tryckgradient 1,0 600 l/min, kvm Format Standard: 1000 x 1600 mm, std. (1000 x 1200 mm) Tjocklekar mm AVSLUTNINGSLIST Plastlist för täckning upptill. L = 2400 mm Formbar för isolertjocklekar mm 24 lm per paket MEMBRANISOLERING För fuktskydd av grundmurens nedre del användes elastisk membranisolering. Påstrykes direkt på grundmuren utan gasolbrännare. Burk á 10 kg DEFORMATION VID LÅNGTIDSLAST Diagram 1 avser deformationen av JACKOPOR dräneringsskivan vid långtidsbelastning under 50 år. Diagram 2 visar dräneringskapaciteten i 50 mm skiva monterad på en källarvägg vid olika deformation. Långtidslast i kpa Dräneringskapacitet i L/min Schaktdjup i m ,0 1,2 3,8 7,0 10,0 14,0 23,0 Sammantryckning, % 0 0,0 1,2 3,6 7,0 10,0 15,0 Sammantryckning, % DIAGRAM 1 KVARVARANDE DRÄNERINGSKAPACITET L/min kvm Tryckgradient 1,0 Vp/mm JACKODREN dräneringsskivan väljs med hänsyn till långtidslast och vattenbelastning. Se diagram 1 och 2 samt diagram 3. Långtidslast bör ej överstiga 20 kpa för Jackodren. MAXIMALT SCHAKTDJUP Vid djupare schakter och högre jordtryck än 20 kn/kvm, bör en hårdare skiva med högre volymvikt väljas (t.ex. Jackofoam källarväggskiva). m 3,5 3,2 3,0 2,5 2,0 1,5 1,0 0,5 2,1 Krav L/min kvm 2,5 DIAGRAM 2 DIAGRAM Møklegaards Trykkeri AS, Fredrikstad - 05/07 0,0 sand/grus silt Rek. Max-djup återfyllingsmassor Jackon AB Sagsjövägen 3 Box Kållered Telefon: Telefax: jackon@jackon.se tungviktare på lätta lösningar
