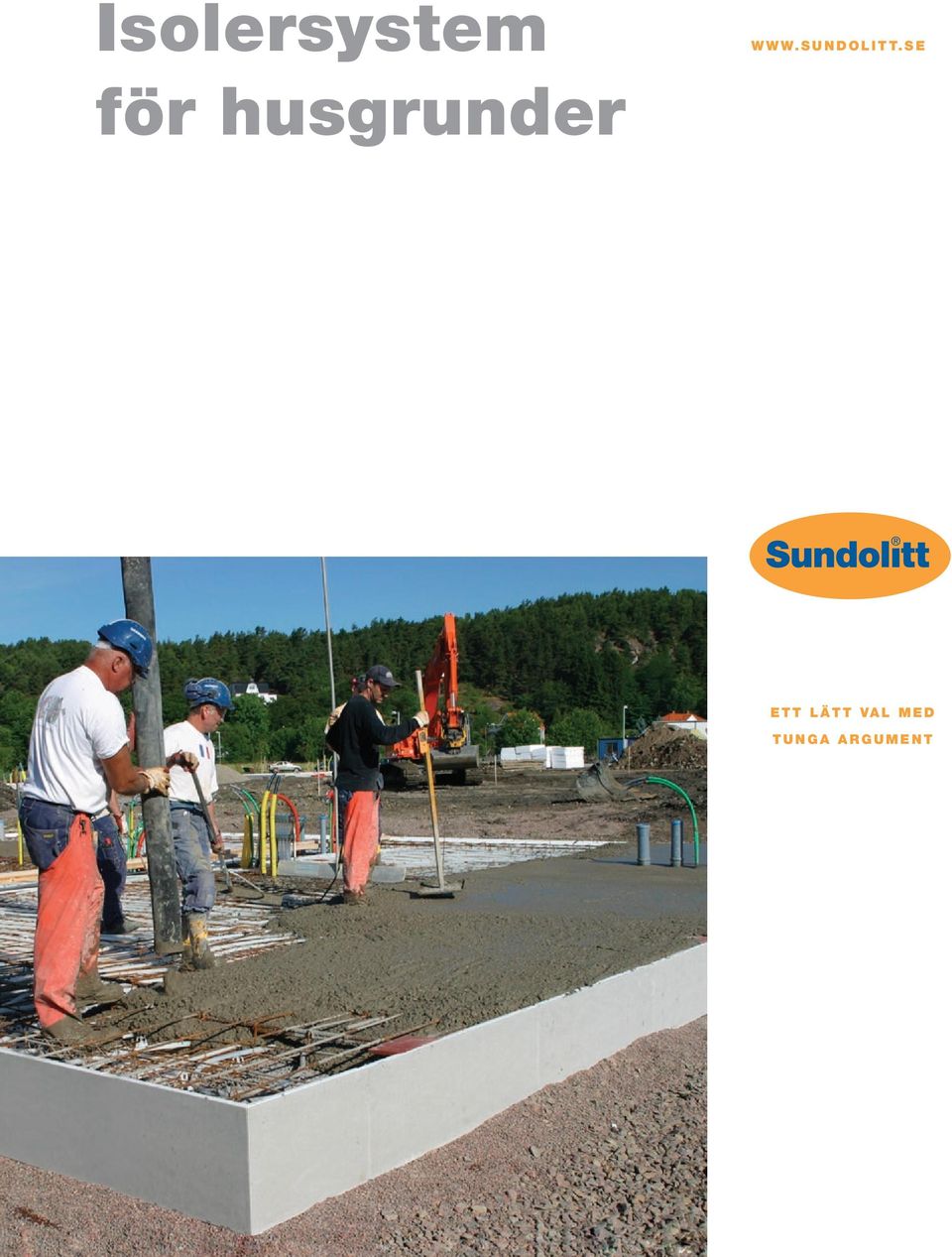

1 Isolersystem för husgrunder E T T L Ä T T VA L M E D TUNGA ARGUMENT

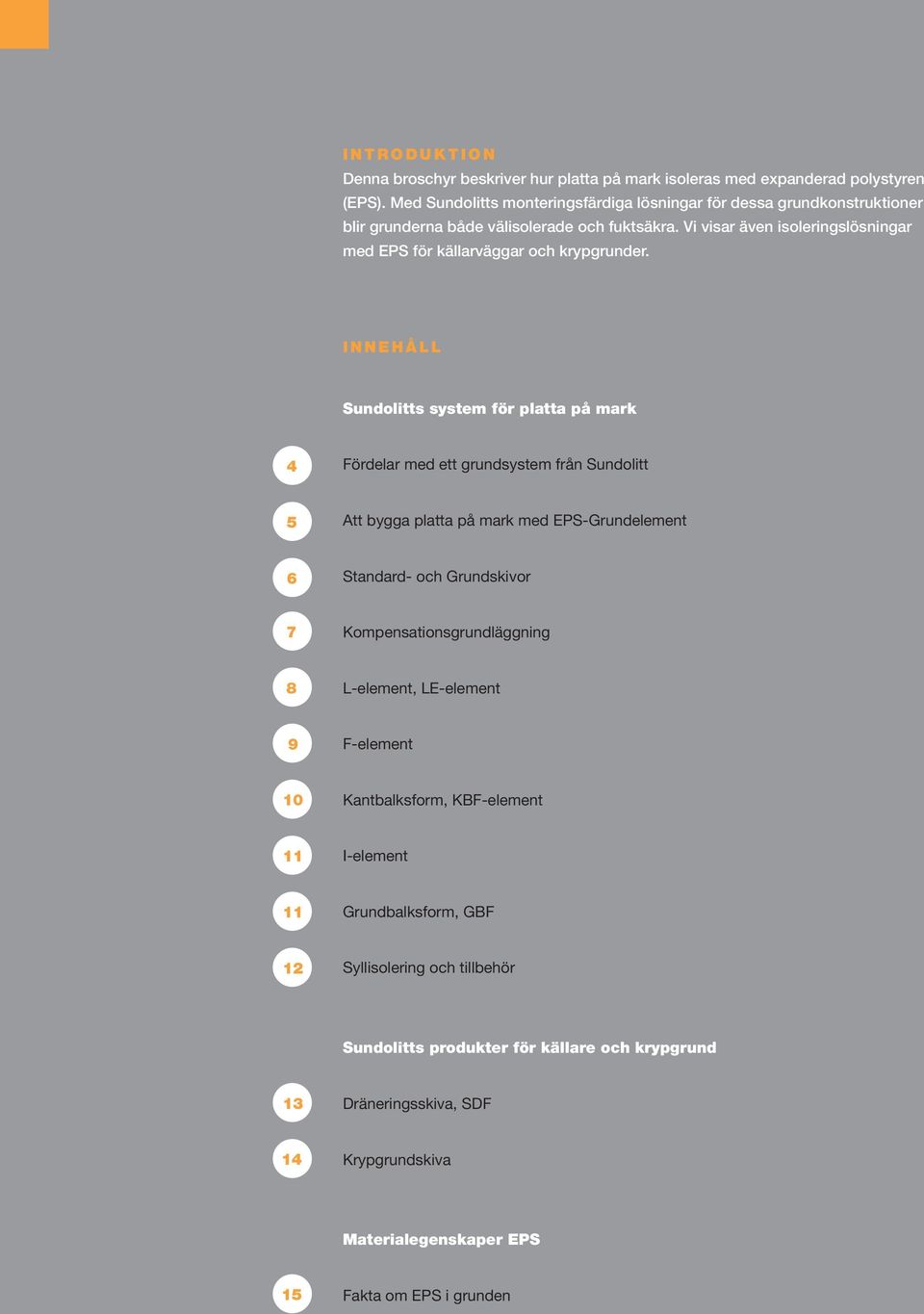

2 INTRODUKTiON Denna broschyr beskriver hur platta på mark isoleras med expanderad polystyren (EPS). Med Sundolitts monteringsfärdiga lösningar för dessa grundkonstruktioner blir grunderna både välisolerade och fuktsäkra. Vi visar även isoleringslösningar med EPS för källarväggar och krypgrunder. INNEHÅLL Sundolitts system för platta på mark 4 Fördelar med ett grundsystem från Sundolitt 5 Att bygga platta på mark med EPS-Grundelement 6 Standard- och Grundskivor 7 Kompensationsgrundläggning 8 L-element, LE-element 9 F-element 10 Kantbalksform, KBF-element 11 I-element 11 Grundbalksform, GBF 12 Syllisolering och tillbehör Sundolitts produkter för källare och krypgrund 13 Dräneringsskiva, SDF 14 Krypgrundskiva Materialegenskaper EPS 15 Fakta om EPS i grunden

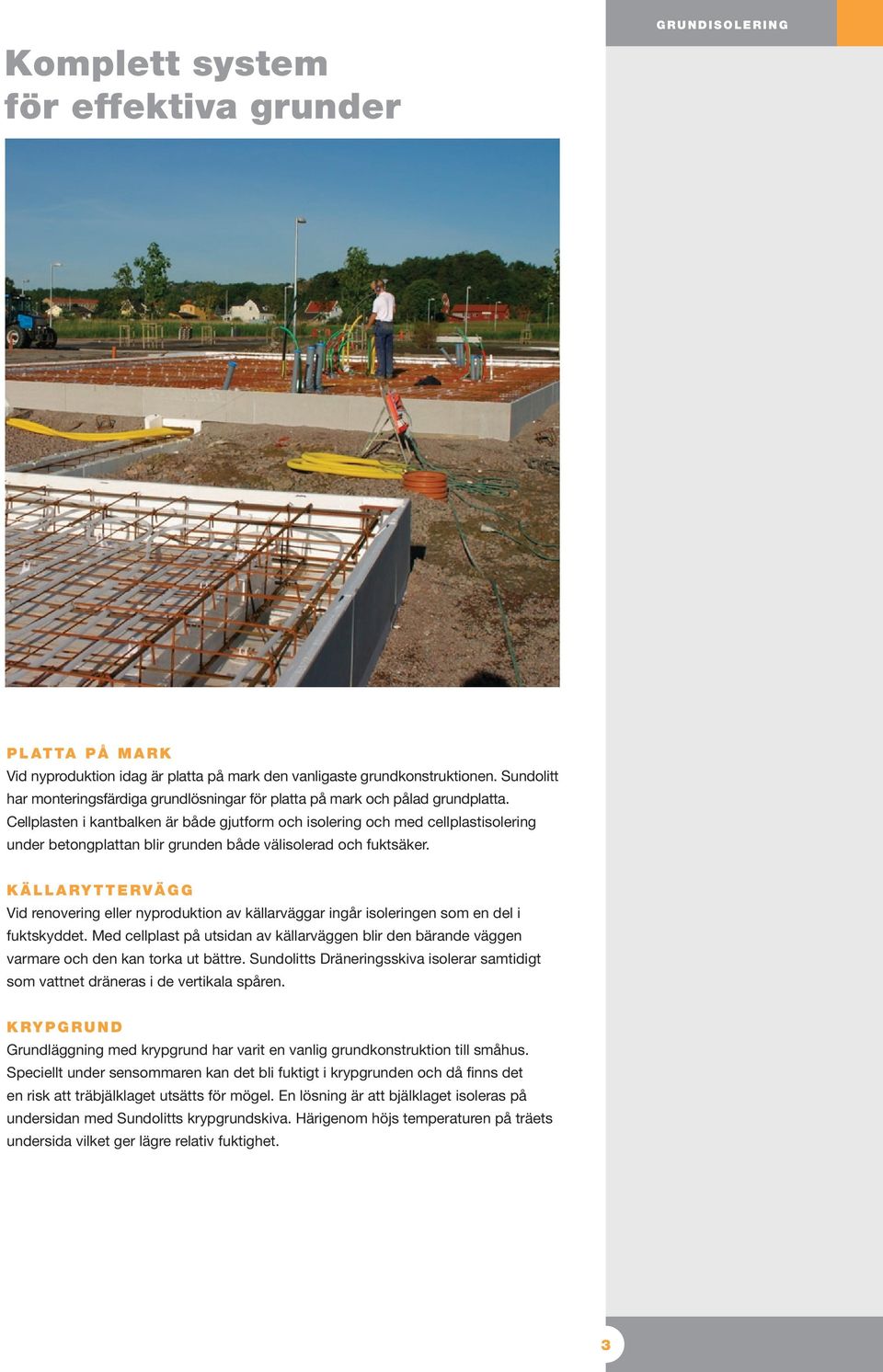

3 Komplett system för effektiva grunder GRUNDiSOLERiNG PLATTA på MARK Vid nyproduktion idag är platta på mark den vanligaste grundkonstruktionen. Sundolitt har monteringsfärdiga grundlösningar för platta på mark och pålad grundplatta. Cellplasten i kantbalken är både gjutform och isolering och med cellplastisolering under betongplattan blir grunden både välisolerad och fuktsäker. KÄLLARYTTERVÄGG Vid renovering eller nyproduktion av källarväggar ingår isoleringen som en del i fuktskyddet. Med cellplast på utsidan av källarväggen blir den bärande väggen varmare och den kan torka ut bättre. Sundolitts Dräneringsskiva isolerar samtidigt som vattnet dräneras i de vertikala spåren. KRYpGRUND Grundläggning med krypgrund har varit en vanlig grundkonstruktion till småhus. Speciellt under sensommaren kan det bli fuktigt i krypgrunden och då finns det en risk att träbjälklaget utsätts för mögel. En lösning är att bjälklaget isoleras på undersidan med Sundolitts krypgrundskiva. Härigenom höjs temperaturen på träets undersida vilket ger lägre relativ fuktighet. 3

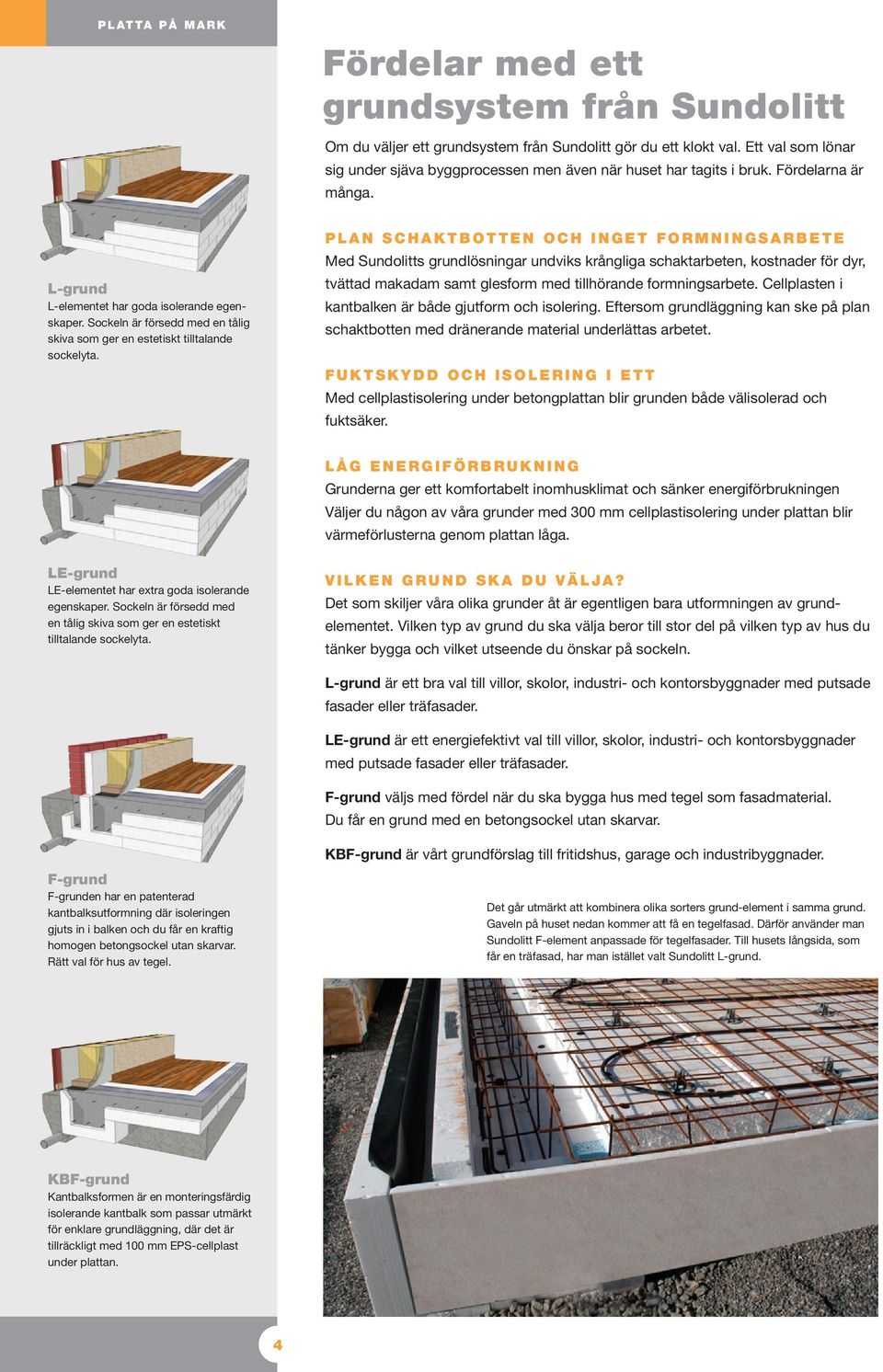

4 PLATTA på MARK Fördelar med ett grundsystem från Sundolitt Om du väljer ett grundsystem från Sundolitt gör du ett klokt val. Ett val som lönar sig under sjäva byggprocessen men även när huset har tagits i bruk. Fördelarna är många. L-grund L-elementet har goda isolerande egenskaper. Sockeln är försedd med en tålig skiva som ger en estetiskt tilltalande sockelyta. PLAN SCHAKTBOTTEN OCH inget formningsarbete Med Sundolitts grundlösningar undviks krångliga schaktarbeten, kostnader för dyr, tvättad makadam samt glesform med tillhörande formningsarbete. Cellplasten i kantbalken är både gjutform och isolering. Eftersom grundläggning kan ske på plan schaktbotten med dränerande material underlättas arbetet. FUKTSKYDD OCH isolering i ETT Med cellplastisolering under betongplattan blir grunden både välisolerad och fuktsäker. LÅG ENERGifÖRBRUKNiNG Grunderna ger ett komfortabelt inomhusklimat och sänker energiförbrukningen Väljer du någon av våra grunder med mm cellplastisolering under plattan blir värmeförlusterna genom plattan låga. LE-grund LE-elementet har extra goda isolerande egen skaper. Sockeln är försedd med en tålig skiva som ger en estetiskt tilltalande sockelyta. ViLKEN GRUND SKA DU VÄLJA? Det som skiljer våra olika grunder åt är egentligen bara utformningen av grundelementet. Vilken typ av grund du ska välja beror till stor del på vilken typ av hus du tänker bygga och vilket utseende du önskar på sockeln. L-grund är ett bra val till villor, skolor, industri- och kontorsbyggnader med putsade fasader eller träfasader. LE-grund är ett energiefektivt val till villor, skolor, industri- och kontorsbyggnader med putsade fasader eller träfasader. F-grund väljs med fördel när du ska bygga hus med tegel som fasadmaterial. Du får en grund med en betongsockel utan skarvar. F-grund F-grunden har en patenterad kant balksutformning där isoleringen gjuts in i balken och du får en kraftig homogen betongsockel utan skarvar. Rätt val för hus av tegel. KBF-grund är vårt grundförslag till fritidshus, garage och industribyggnader. Det går utmärkt att kombinera olika sorters grund-element i samma grund. Gaveln på huset nedan kommer att få en tegelfasad. Därför använder man Sundolitt F-element anpassade för tegelfasader. Till husets långsida, som får en träfasad, har man istället valt Sundolitt L-grund. KBF-grund Kantbalksformen är en monteringsfärdig isolerande kantbalk som passar utmärkt för enklare grundläggning, där det är tillräckligt med mm EPS-cellplast under plattan. 4

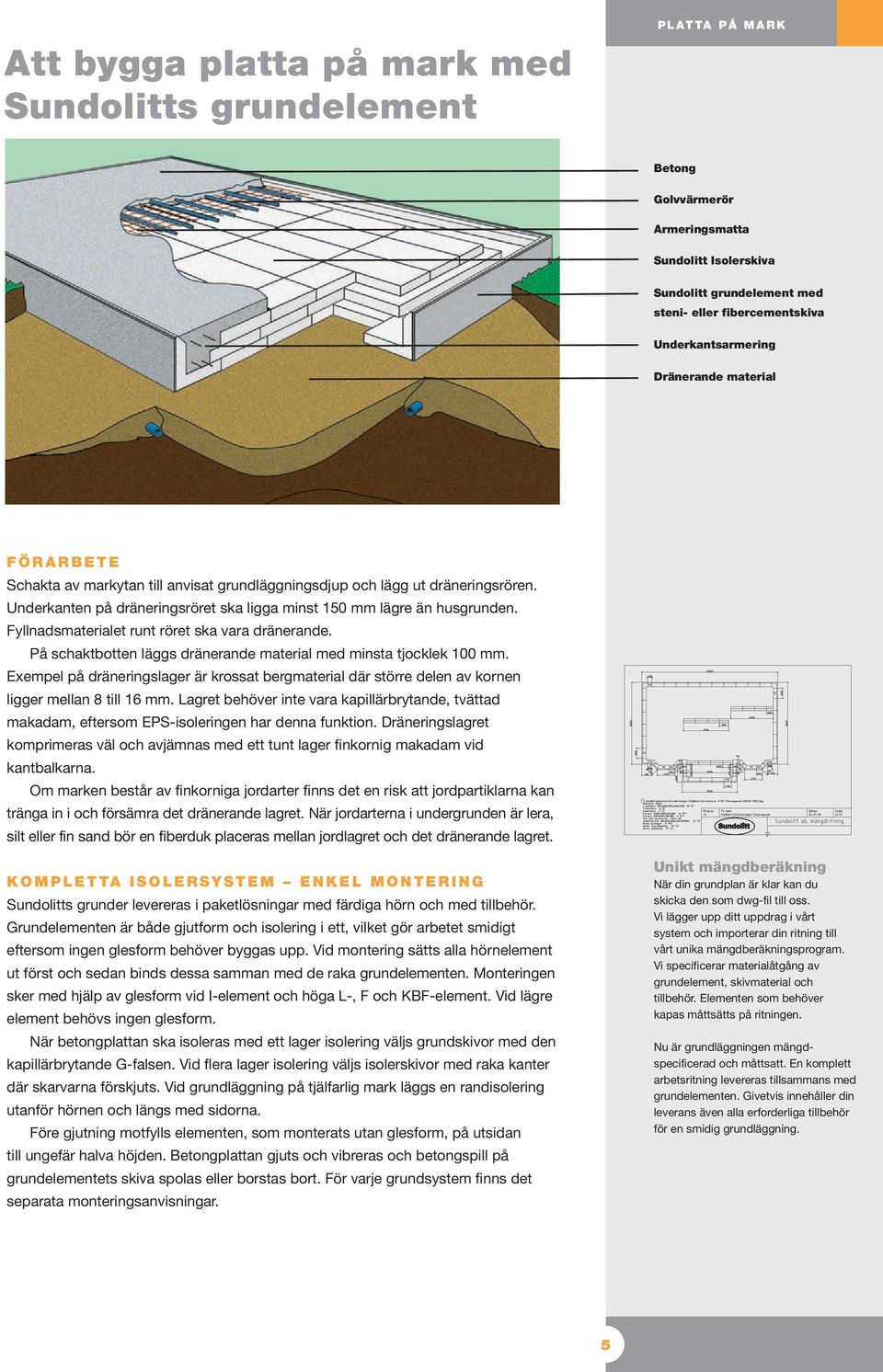

5 Att bygga platta på mark med Sundolitts grundelement PLATTA på MARK Betong Golvvärmerör Armeringsmatta Sundolitt Isolerskiva Sundolitt grundelement med steni- eller fibercementskiva Underkantsarmering Dränerande material FÖRARBETE Schakta av markytan till anvisat grundläggningsdjup och lägg ut dräneringsrören. Underkanten på dräneringsröret ska ligga minst 150 mm lägre än husgrunden. Fyllnadsmaterialet runt röret ska vara dränerande. På schaktbotten läggs dränerande material med minsta tjocklek mm. Exempel på dräneringslager är krossat bergmaterial där större delen av kornen ligger mellan 8 till 16 mm. Lagret behöver inte vara kapillärbrytande, tvättad makadam, eftersom EPS-isoleringen har denna funktion. Dräneringslagret komprimeras väl och avjämnas med ett tunt lager finkornig makadam vid kantbalkarna. Om marken består av finkorniga jordarter finns det en risk att jordpartiklarna kan tränga in i och försämra det dränerande lagret. När jordarterna i undergrunden är lera, silt eller fin sand bör en fiberduk placeras mellan jordlagret och det dränerande lagret. KOMpLETTA isolersystem ENKEL MONTERiNG Sundolitts grunder levereras i paketlösningar med färdiga hörn och med tillbehör. Grundelementen är både gjutform och isolering i ett, vilket gör arbetet smidigt eftersom ingen glesform behöver byggas upp. Vid montering sätts alla hörnelement ut först och sedan binds dessa samman med de raka grundelementen. Monteringen sker med hjälp av glesform vid I-element och höga L-, F och KBF-element. Vid lägre element behövs ingen glesform. När betongplattan ska isoleras med ett lager isolering väljs grundskivor med den kapillärbrytande G-falsen. Vid flera lager isolering väljs isolerskivor med raka kanter där skarvarna förskjuts. Vid grundläggning på tjälfarlig mark läggs en randisolering utanför hörnen och längs med sidorna. Före gjutning motfylls elementen, som monterats utan glesform, på utsidan till ungefär halva höjden. Betongplattan gjuts och vibreras och betongspill på grundelementets skiva spolas eller borstas bort. För varje grundsystem finns det separata monteringsanvisningar. Unikt mängdberäkning När din grundplan är klar kan du skicka den som dwg-fil till oss. Vi lägger upp ditt uppdrag i vårt system och importerar din ritning till vårt unika mängdberäkningsprogram. Vi specificerar materialåtgång av grundelement, skivmaterial och tillbehör. Elementen som behöver kapas måttsätts på ritningen. Nu är grundläggningen mängdspecificerad och måttsatt. En komplett arbetsritning levereras tillsammans med grundelementen. Givetvis innehåller din leverans även alla erforderliga tillbehör för en smidig grundläggning. 5

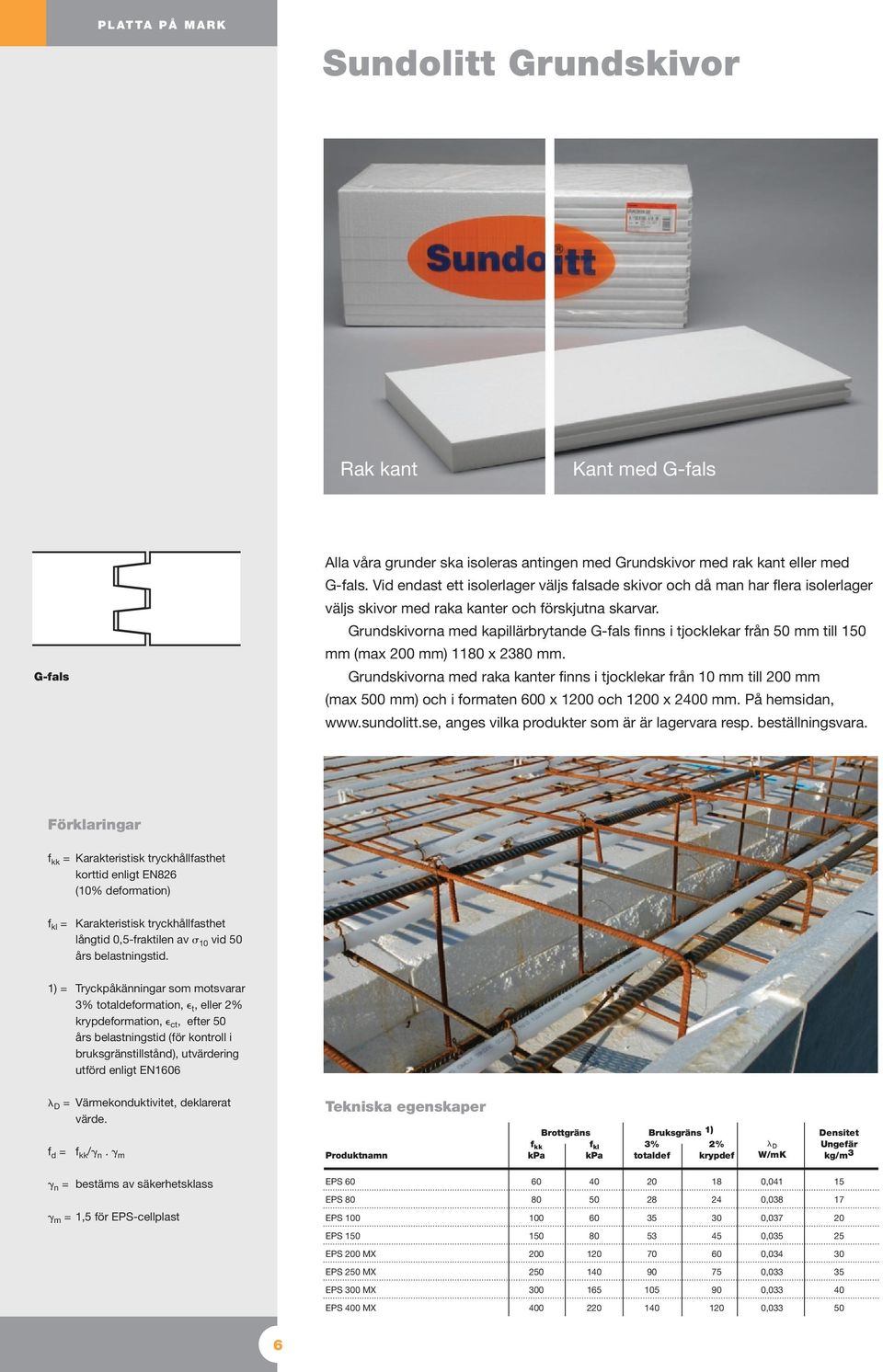

6 PLATTA PÅ MARK Sundolitt Grundskivor Rak kant Kant med G-fals G-fals Alla våra grunder ska isoleras antingen med Grundskivor med rak kant eller med G-fals. Vid endast ett isolerlager väljs falsade skivor och då man har flera isolerlager väljs skivor med raka kanter och förskjutna skarvar. Grundskivorna med kapillärbrytande G-fals finns i tjocklekar från 50 mm till 150 mm (max 200 mm) 1180 x 2380 mm. Grundskivorna med raka kanter finns i tjocklekar från 10 mm till 200 mm (max 500 mm) och i formaten x och x 2 mm. På hemsidan, anges vilka produkter som är är lagervara resp. beställningsvara. Förklaringar = Karakteristisk tryckhållfasthet korttid enligt EN826 (10% deformation) = Karakteristisk tryckhållfasthet långtid 0,5-fraktilen av 10 vid 50 års belastningstid. 1) = Tryckpåkänningar som motsvarar 3% total deformation, t, eller 2% krypdeformation, ct, efter 50 års belastningstid (för kontroll i bruksgränstillstånd), utvärdering utförd enligt EN1606 D = Värmekonduktivitet, deklarerat värde. f d = / n. m Produktnamn kpa Brottgräns Bruksgräns 1) 3% kpa totaldef 2% krypdef D Densitet Ungefär kg/m 3 n = bestäms av säkerhetsklass EPS , m = 1,5 för EPS-cellplast EPS 80 EPS ,038 0, EPS , EPS 200 MX , EPS 250 MX , EPS MX , EPS MX ,

7 Kompensationsgrundläggning PLATTA på MARK Grundläggning med platta på mark vid dåliga grundförhållanden kräver särskilda åtgärder. En rationell metod är kompensationsgrundläggning med Sundolitts Block för markribbdäck alternativt Lättfyllnadsblock och Standardskivor. Därmed kan grundförstärkning med pålar undvikas. Grundkonstruktionens styvhet kan ökas avsevärt genom att kombinera lastkompensationen med ett balksystem i betong, korsarmerat eller enkelspänt. Före utläggning av cellplastblocken utförs en avjämning med mm dränerande material. Balksystemet eller markribbdäcket (Sundolitt har patent på markribbdäck) byggs upp med hjälp av EPS- block och skivor. Därefter armeras konstruktionen och till sist gjuts betongen i balkarna och i den överliggande plattan. Tack vare den böjstyva konstruktionen kan punkt- och linjelaster spridas ut och ett jämnare grundtryck erhålls. Lättfyllnadsblock Exempel på grundplan Exempel på sektion av markribbdäck Dimensioner Tjocklek (mm) Bredd (mm) Längd (mm) Block för Markribbdäck 200, Lättfyllnadsblock 250, Produktnamn Block för markribbdäck EPS Lättfyllnadsblock, EPS 80 Brottgräns Bruksgräns 1) kpa kpa 3% totaldeformation Värmekonduktivitet D , ,038 7

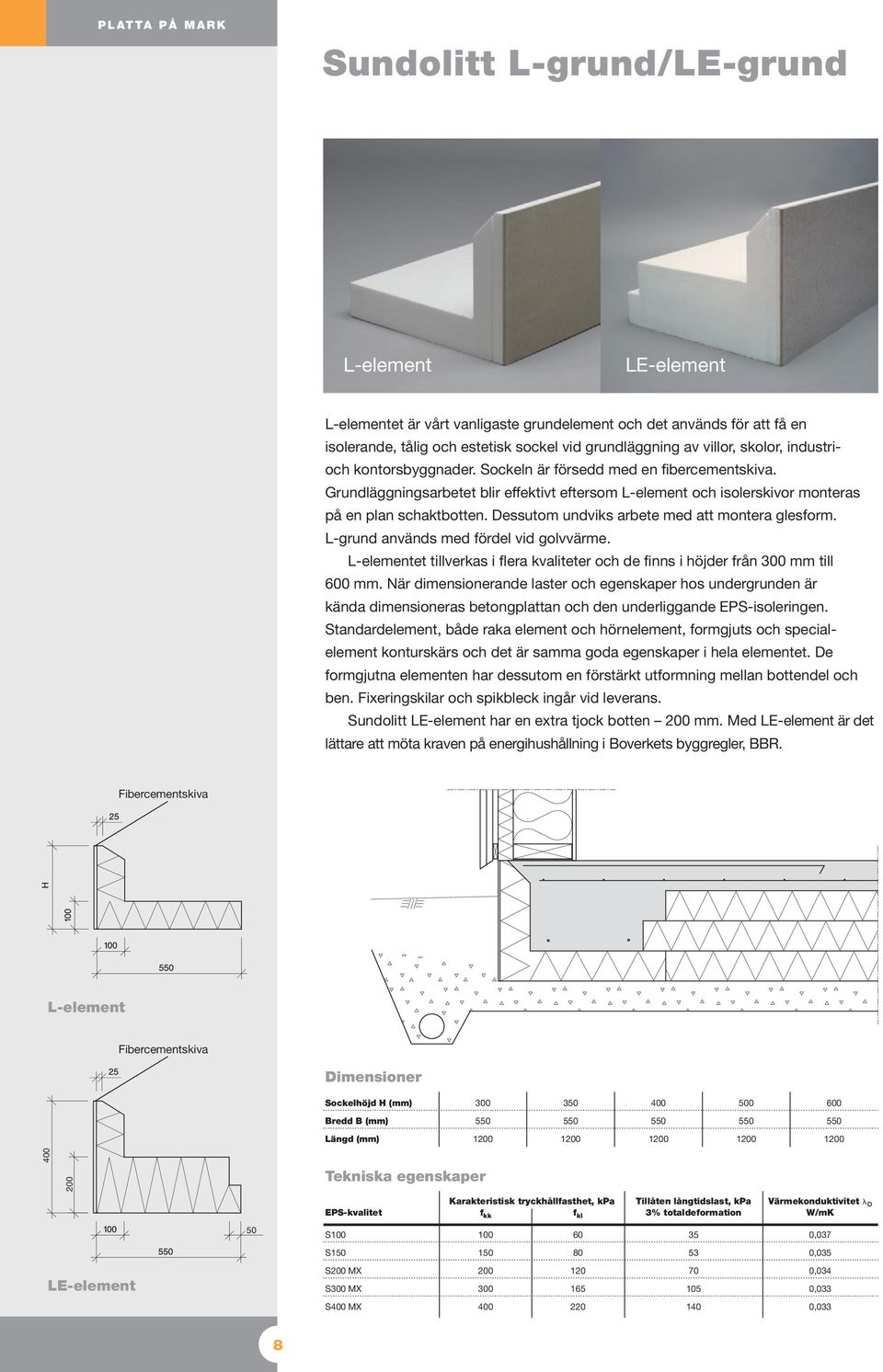

8 PLATTA på MARK Sundolitt L-grund/LE-grund L-element LE-element L-elementet är vårt vanligaste grundelement och det används för att få en isolerande, tålig och estetisk sockel vid grundläggning av villor, skolor, industrioch kontorsbyggnader. Sockeln är försedd med en fibercementskiva. Grundläggningsarbetet blir effektivt eftersom L-element och isolerskivor monteras på en plan schaktbotten. Dessutom undviks arbete med att montera glesform. L-grund används med fördel vid golvvärme. L-elementet tillverkas i flera kvaliteter och de finns i höjder från mm till mm. När dimensionerande laster och egenskaper hos undergrunden är kända dimensioneras betongplattan och den underliggande EPS-isoleringen. Standardelement, både raka element och hörnelement, formgjuts och specialelement konturskärs och det är samma goda egenskaper i hela elementet. De formgjutna elementen har dessutom en förstärkt utformning mellan bottendel och ben. Fixeringskilar och spikbleck ingår vid leverans. Sundolitt LE-element har en extra tjock botten 200 mm. Med LE-element är det lättare att möta kraven på energihushållning i Boverkets byggregler, BBR. Fibercementskiva L-element Fibercementskiva Dimensioner Sockelhöjd H (mm) Bredd B (mm) Längd (mm) 200 EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D 50 S ,037 S ,035 LE-element S200 MX S MX ,034 0,033 S MX ,033 8

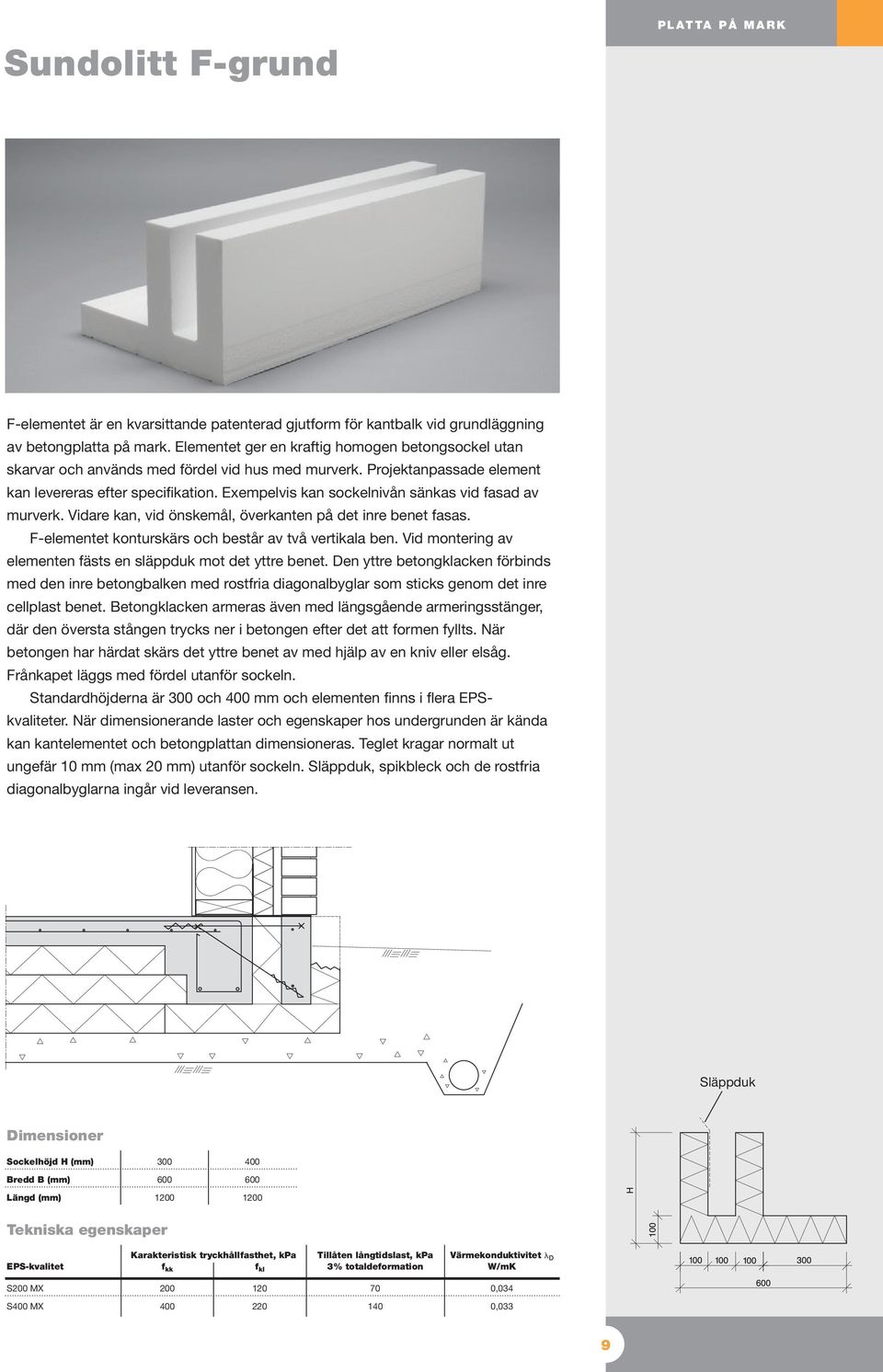

9 Sundolitt F-grund PLATTA på MARK F-elementet är en kvarsittande patenterad gjutform för kantbalk vid grundläggning av betongplatta på mark. Elementet ger en kraftig homogen betongsockel utan skarvar och används med fördel vid hus med murverk. Projektanpassade element kan levereras efter specifikation. Exempelvis kan sockelnivån sänkas vid fasad av murverk. Vidare kan, vid önskemål, överkanten på det inre benet fasas. F-elementet konturskärs och består av två vertikala ben. Vid montering av elementen fästs en släppduk mot det yttre benet. Den yttre betongklacken förbinds med den inre betongbalken med rostfria diagonalbyglar som sticks genom det inre cellplast benet. Betongklacken armeras även med längsgående armeringsstänger, där den översta stången trycks ner i betongen efter det att formen fyllts. När betongen har härdat skärs det yttre benet av med hjälp av en kniv eller elsåg. Frånkapet läggs med fördel utanför sockeln. Standardhöjderna är och mm och elementen finns i flera EPSkvaliteter. När dimensionerande laster och egenskaper hos undergrunden är kända kan kantelementet och betongplattan dimensioneras. Teglet kragar normalt ut ungefär 10 mm (max 20 mm) utanför sockeln. Släppduk, spikbleck och de rostfria diagonalbyglarna ingår vid leveransen. Släppduk Dimensioner Sockelhöjd H (mm) Bredd B (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D S200 MX ,034 S MX ,033 9

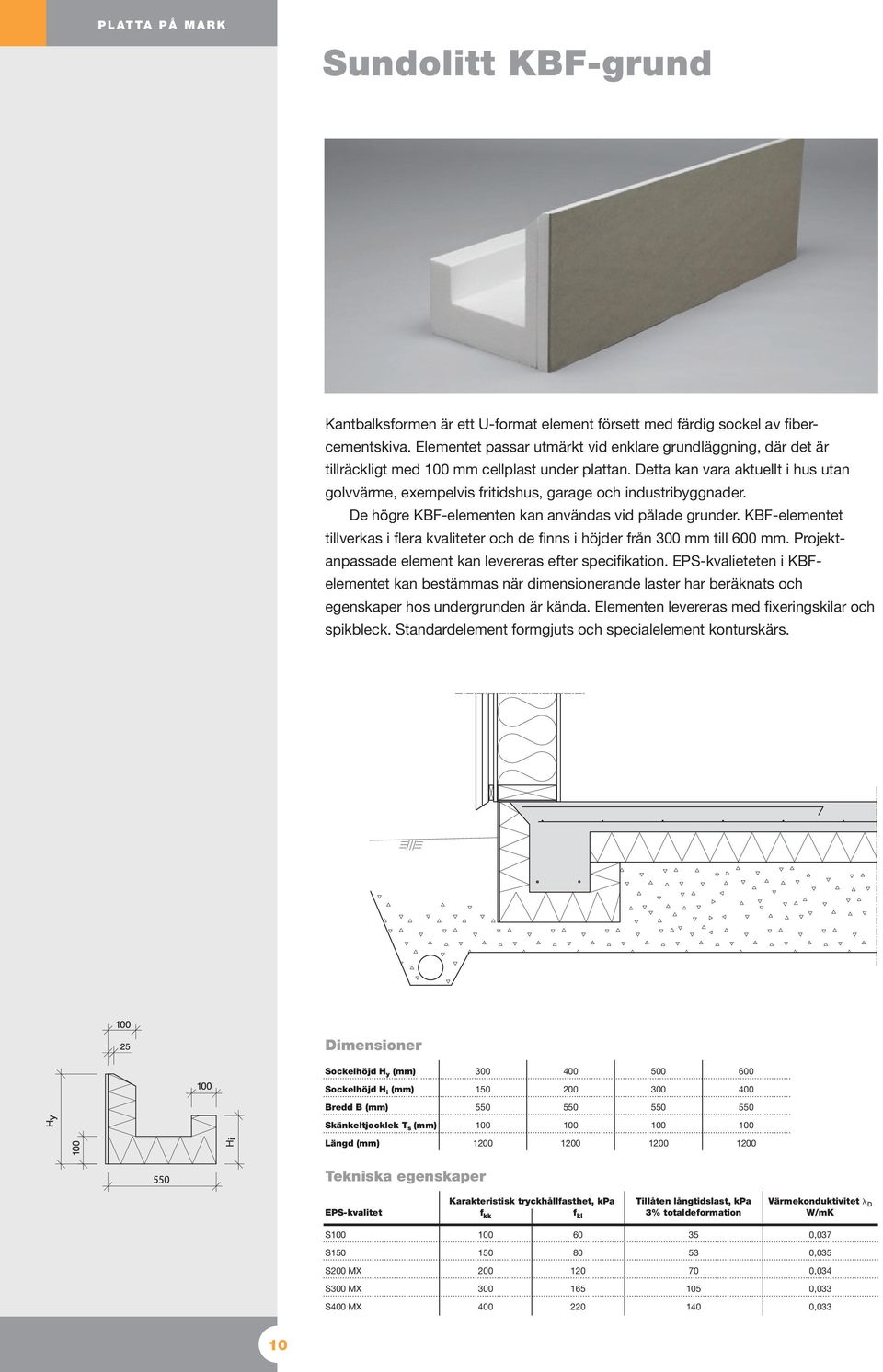

10 PLATTA på MARK Sundolitt KBF-grund Kantbalksformen är ett U-format element försett med färdig sockel av fibercementskiva. Elementet passar utmärkt vid enklare grundläggning, där det är tillräckligt med mm cellplast under plattan. Detta kan vara aktuellt i hus utan golvvärme, exempelvis fritidshus, garage och industribyggnader. De högre KBF-elementen kan användas vid pålade grunder. KBF-elementet tillverkas i flera kvaliteter och de finns i höjder från mm till mm. Projektanpassade element kan levereras efter specifikation. EPS-kvalieteten i KBFelementet kan bestämmas när dimensionerande laster har beräknats och egenskaper hos undergrunden är kända. Elementen levereras med fixeringskilar och spikbleck. Standardelement formgjuts och specialelement konturskärs. Dimensioner Sockelhöjd H y (mm) 500 Sockelhöjd H i (mm) Bredd B (mm) Skänkeltjocklek T s (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D S ,037 S ,035 S200 MX ,034 S MX ,033 S MX ,033 10

11 Sundolitt I-element PLATTA på MARK Sundolitt I-element används för kantisolering av platta på mark. Elementet monteras med glesform. Det kan även användas vid tilläggsisolering av äldre socklar. Elementet konturskärs och det är försett med fibercement- eller steniskiva. I-element i andra dimensioner och utföranden än nedan angivna tillverkas på beställning. Hulling och fixeringsband finns som extra tillbehör och används vid montering mot glesform. Fibercement Dimensioner Sockelhöjd H (mm) 500 Bredd B (mm) 70 eller 70 eller 70 eller 70 eller Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D S ,037 Sundolitt Grundbalksform GBF Värmeisolerande kvarsittande konturskuren cellplastform för utförande av grundbalkar med rektangulär sektion alternativt fundamentform för pelare och pålar. Element i andra dimensioner och utföranden tillverkas på beställning. Spikbleck ingår vid leverans. Dimensioner Sockelhöjd H (mm) 200 Bredd B (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D S200MX ,034 11

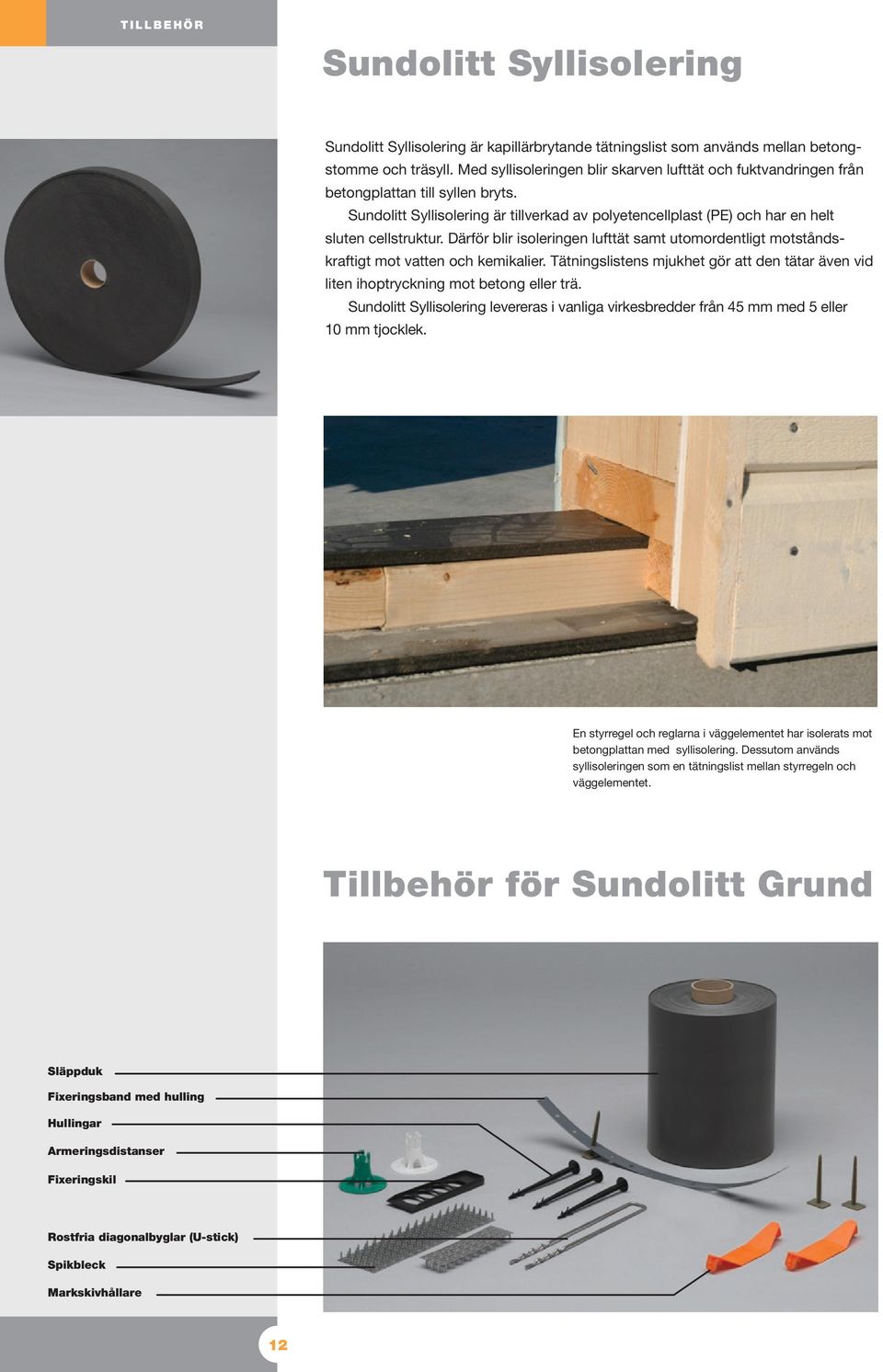

12 TiLLBEHÖR Sundolitt Syllisolering Sundolitt Syllisolering är kapillärbrytande tätningslist som används mellan betongstomme och träsyll. Med syllisoleringen blir skarven lufttät och fuktvandringen från betongplattan till syllen bryts. Sundolitt Syllisolering är tillverkad av polyetencellplast (PE) och har en helt sluten cellstruktur. Därför blir isoleringen lufttät samt utomordentligt motståndskraftigt mot vatten och kemikalier. Tätningslistens mjukhet gör att den tätar även vid liten ihoptryckning mot betong eller trä. Sundolitt Syllisolering levereras i vanliga virkesbredder från 45 mm med 5 eller 10 mm tjocklek. En styrregel och reglarna i väggelementet har isolerats mot betongplattan med syllisolering. Dessutom används syllisoleringen som en tätningslist mellan styrregeln och väggelementet. Tillbehör för Sundolitt Grund Släppduk Fixeringsband med hulling Hullingar Armeringsdistanser Fixeringskil Rostfria diagonalbyglar (U-stick) Spikbleck Markskivhållare 12

13 Dränering och värmeisolering av källarväggar Fukt i källaren beror ofta på obefintlig eller bristfällig isolering och dränering eller på att det gamla fuktskyddet helt enkelt släppt från källarväggen. Sundolitt Dräneringsskiva SDF låter fukten inifrån huset komma ut, men stoppar effektivt fukten utifrån. Det ger en torr och varm grundmur, god värmeisolering och bra dränering - allt sådant som får grunden att må bra. Eftersom isoleringsförmågan beror på tjockleken på isoleringen, bör man se till att använda så tjocka dimensioner som möjligt av Sundolitt Dräneringsskiva SDF. Då får du en torrare vägg och bättre isolering samt ett behagligare inomhusklimat. Sundolitt Dräneringsskiva SDF finns i standardtjocklekarna 50, 70 och mm. Fiberduk, elastiskt membran, filtklämma 35 mm och avslutningslist finns som tillbehör. Övriga tjocklekar och EPS-kvaliteter kan offereras på begäran. KÄLLARVÄGG Sundolitt dräneringsskiva, SDF. Fiberduken levereras separat och monteras mot spåren vid uppförandet. Se även separat monteringsanvisning. Fall av cementbruk eller Sundolitt avtäckningslist Befintliga jordmassor för återfyllning Källarvägg av betong eller mursten Fiberduk Sundolitt Dräneringsskiva Dränerande skikt närmast över dräneringsrören Dräneringsrör Dimensioner Källarvägg Sundolitt G Fiberduk Spår 10x12 c 50 mm Kapilärbrytande fals Tjocklek (mm) Bredd (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D Se även separat monteringsanvisning. G ,037 13

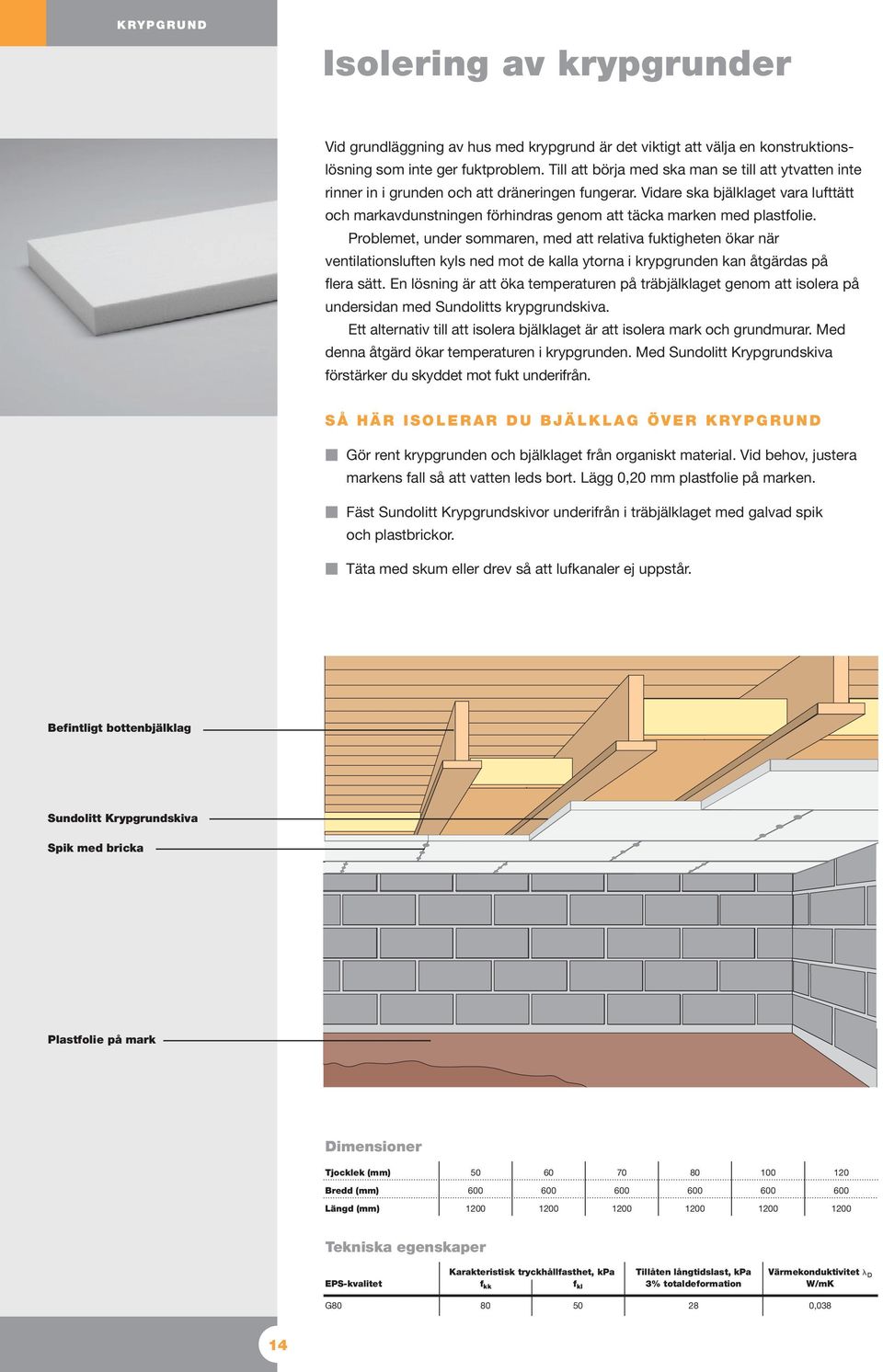

14 KRYpGRUND Isolering av krypgrunder Vid grundläggning av hus med krypgrund är det viktigt att välja en konstruktionslösning som inte ger fuktproblem. Till att börja med ska man se till att ytvatten inte rinner in i grunden och att dräneringen fungerar. Vidare ska bjälklaget vara lufttätt och markavdunstningen förhindras genom att täcka marken med plastfolie. Problemet, under sommaren, med att relativa fuktigheten ökar när ventilationsluften kyls ned mot de kalla ytorna i krypgrunden kan åtgärdas på flera sätt. En lösning är att öka temperaturen på träbjälklaget genom att isolera på undersidan med Sundolitts krypgrundskiva. Ett alternativ till att isolera bjälklaget är att isolera mark och grundmurar. Med denna åtgärd ökar temperaturen i krypgrunden. Med Sundolitt Krypgrundskiva förstärker du skyddet mot fukt underifrån. SÅ HÄR isolerar DU BJÄLKLAG ÖVER KRYpGRUND Gör rent krypgrunden och bjälklaget från organiskt material. Vid behov, justera markens fall så att vatten leds bort. Lägg 0,20 mm plastfolie på marken. Fäst Sundolitt Krypgrundskivor underifrån i träbjälklaget med galvad spik och plastbrickor. Täta med skum eller drev så att lufkanaler ej uppstår. Befintligt bottenbjälklag Sundolitt Krypgrundskiva Spik med bricka Plastfolie på mark Dimensioner Tjocklek (mm) Bredd (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D G ,038 14

15 Fakta om EPS i grunden EPS-CELLPLAST VÄRMEiSOLERiNG Med en bra värmeisolering blir värmeförlusterna låga samtidigt som inomhusklimatet blir jämnare och behagligare. EPS-cellplast är mycket lämpligt vid all grundläggning, eftersom materialet inte är hygroskopiskt och då bibehålls den goda isoleringsförmågan även om den omgivande relativa fuktigheten är hög. GOLVVÄRME OCH VÄRMEiSOLERiNG I ett hus med golvvärme i bottenplattan är värmeförlusterna från grunden till den underliggande marken större än i ett hus med en annan uppvärmning. Energimyndigheten rekommenderar mm isolering för platta på mark med golvvärme. Värmekonduktivitet, 0,060 0,050 0,040 0, Densitet, kg/m 3 FUKTSKYDD Med cellplastisolering under platta på mark blir fuktskyddet bra. EPS-cellplasten förhindrar kapillärsugning från marken. Dessutom skyddar cellplasten mot markfukt i ångfas. Isoleringens värmemotstånd ger upphov till en temperaturskillnad mellan betongplattan och den fuktiga marken, som medför att den varmare betongplattan kan hållas torrare än marken. Fuktvandring från marken i ångfas förhindras även av att ånggenomgångsmotståndet är högt vid tjockare isolering. Om det ska vara helt diffusionstätt krävs en polyetenfolie. TJÄLE Tjällyftning kan orsaka skador på husgrunden. I finkorniga jordar transporteras vatten upp till fryszonen med hjälp av kapillärkrafter. Vid grundläggning av platta på mark på tjälfarlig mark, t.ex. slit, grov lera och siltig morän undviks tjälskador genom att värmeisolera i marken intill grunden för att hindra avkylning uppifrån. Mer information om isolering vid tjälfarlig mark finns på Sundolitts hemsida - Material Polyetenfilm Furupanel EPS Mineralull Lättbetong Betong Tjocklek mm 0,2 25 Olika byggnadsmaterials ånggenomgångsmotstånd. Ånggenom- gångsmotstånd 10 3 s/m > Ånggenomsläppligheten, d v, för cellplast EPS är 0,9-1,4x10-6 m 2 /s. HÖG HÅLLfASTHET EPS-cellplast har tack vare sin fina cellstruktur mycket hög tryckhållfasthet i förhållande till sin egentyngd. Vid dimensioneringen väljs cellplastens kvalitet utgående från de aktuella lasterna. Sundolitt tillverkar cellplast i hållfasthetsklasser, vid korttidslast, från 60- kpa. Deformationsegenskaperna vid långtidsbelastning är även väl kända. Sundolitts MX-skivor används där det ställs höga krav på tryckhållfasthet och god isoleringsförmåga. MX-isoleringen används i grunder och under fundament där belast ningarna är höga. För konstruktioner med Sundolitt MX tillåts korttidsbelastningar upp till kpa och långtidsbelastningar upp till 140 kpa. Vid högt ställda krav på tryckhållfasthet och isolering är Sundolitt MX-skivor den mest ekonomiska lösningen. Tryckhållfasthet, kpa Densitet 15

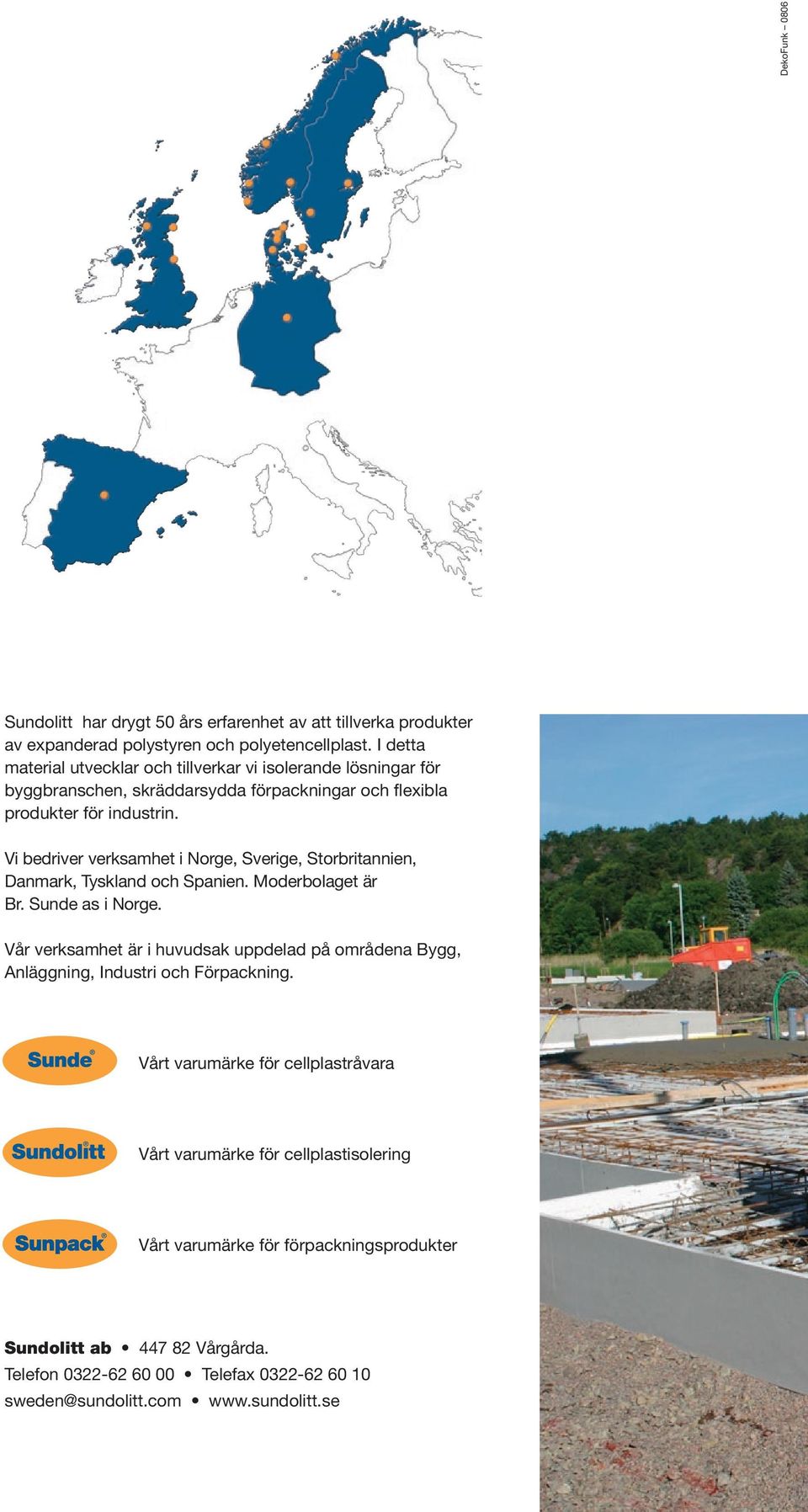

16 DekoFunk 0806 Sundolitt har drygt 50 års erfarenhet av att tillverka produkter av expanderad polystyren och polyetencellplast. I detta material utvecklar och tillverkar vi isolerande lösningar för byggbranschen, skräddarsydda förpackningar och flexibla produkter för industrin. Vi bedriver verksamhet i Norge, Sverige, Storbritannien, Danmark, Tyskland och Spanien. Moderbolaget är Br. Sunde as i Norge. Vår verksamhet är i huvudsak uppdelad på områdena Bygg, Anläggning, Industri och Förpackning. Vårt varumärke för cellplastråvara Vårt varumärke för cellplastisolering Vårt varumärke för förpackningsprodukter Sundolitt ab Vårgårda. Telefon Telefax
