1 Leca Kantelement Projekteringsanvisning Rev Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

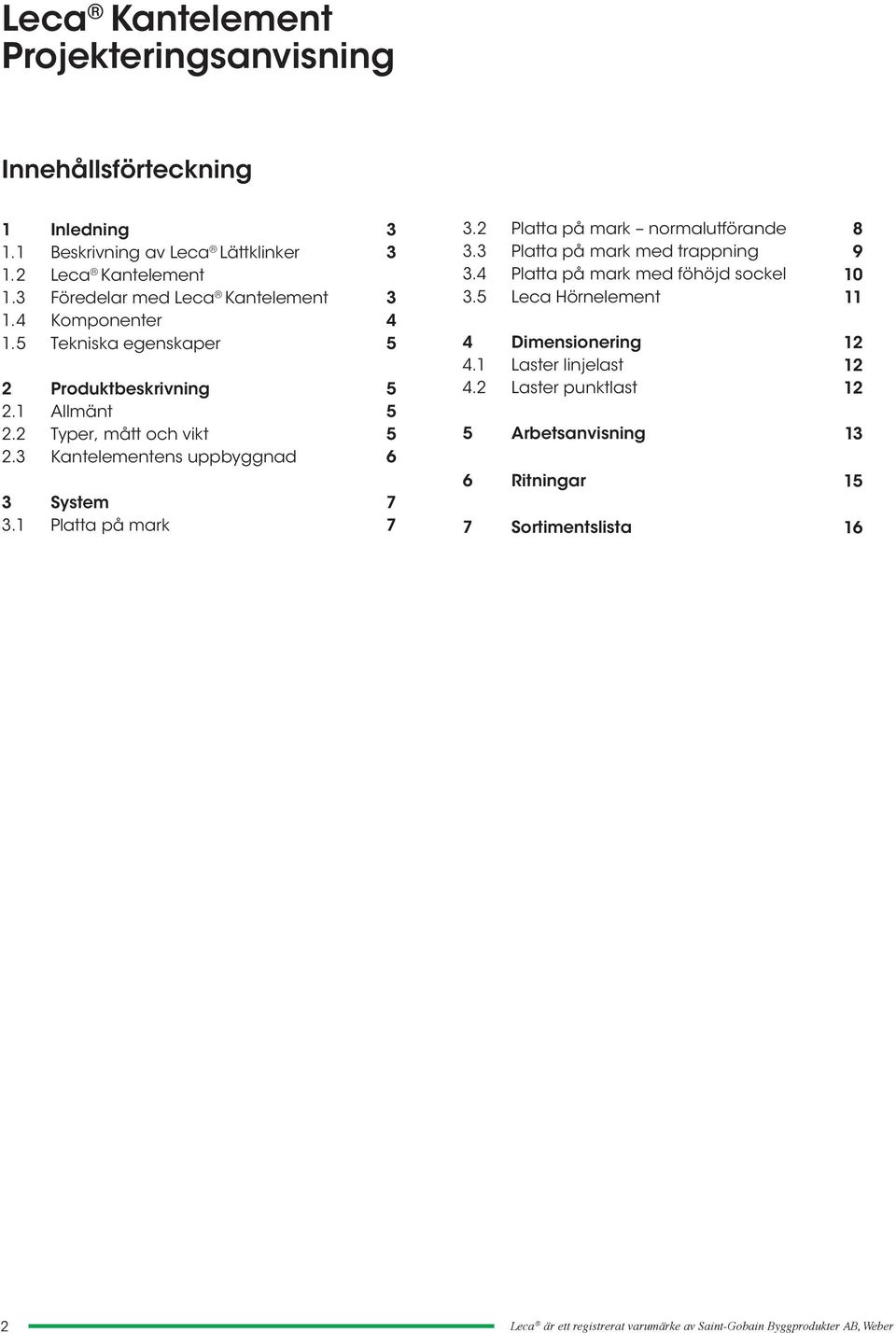

2 Leca Kantelement Projekteringsanvisning Innehållsförteckning 1 Inledning 1.1 Beskrivning av Leca Lättklinker 1.2 Leca Kantelement 1. Föredelar med Leca Kantelement 1.4 Komponenter 1. Tekniska egenskaper 2 Produktbeskrivning 2.1 Allmänt 2.2 Typer, mått och vikt 2. Kantelementens uppbyggnad System.1 Platta på mark Platta på mark normalutförande. Platta på mark med trappning.4 Platta på mark med föhöjd sockel. Leca Hörnelement 4 Dimensionering 4.1 Laster linjelast 4.2 Laster punktlast Arbetsanvisning 6 Ritningar 7 Sortimentslista Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

3 1 Inledning 1.1 Beskrivning av Leca Lättklinker Lätt expanderad lera Leca Lättklinker är ett hårt granulärt keramiskt material med inre luftfyllda porer. Lera pelletiseras, torkas och expanderas i en roterande ugn vid temperaturer mellan 1100 C och 1200 C. Utfallet är Leca Lättklinkerkulor i storlekarna 0 2 mm som siktas upp i olika sorteringar. Leca Lättklinker är starkt, lätt och isolerande. Materialet är också relativt okänsligt för brand, fukt, frost och kemikalier. Ungefär två tredjedelar av den producerade volymen används i cementbunden form i byggblock och byggelement. En tredjedel används i lösa applikationer som lättfyllnad, markisolering och jordförbättring. Leca är ett varumärke och en förkortning av Light Expanded Clay Aggregate, som fritt översatt betyder lätt expanderad lera. 1.2 Leca Kantelement Leca Kantelement är ett armerat lättklinkerelement som förenklat grundläggningen med platta på mark på den svenska byggmarknaden sedan Med gjut form, kantbalk och isolering i samma produkt, sparar Leca Kantelement både arbetsinsatser, betong och armering. Den goda värmeisoleringen i ett Leca Kant element gör den lämplig för alla typer av hus. Det prefabricerade kantelementet ger en bärande konstruktion i samverkan med betongplattan och medger ett flertal konstruktionslösningar utan kantförstärkning. När undergrunden är lagd, anländer de objektsanpassade kantelementen till byggarbetsplatsen. Elementen lyfts enkelt på plats med hjälp av ingjutna lyftöglor. Uppbyggnaden går snabbt och den ut vändiga ytan behöver ingen ytterligare behandling bara hörnen återstår och det putsar du snabbt med det medföljande putsbruket som är färganpassat till elementen. Det finns också färdiga hörnelement som kan monteras direkt. Med Leca Kantelement som gjutform kan du fylla i grunden, dränera och återfylla i en följd och grovplanera tomten och därmed minimera tiden för dyra maskiner på arbetsplatsen. Leca Kantelement i40 är mönsterskyddat inom EU. 1. Fördelar med Leca Kantelement Kombinerad gjutform, kantbalk och isolering i en produkt. Färdigarmerat Leca Kantelement, inga armeringskorgar behövs. Stabil form för gjutning, inga stämp krävs. Husgrunder med Leca Kantelement kräver ingen vot. Objekt anpassas på fabrik, vilket betyder mindre spill. Leverans, lossning och montage kan utföras med kranbil. Leca Kantelement är en väl funge rande lösning för alla typer av byggnader. Klarar flervåningshus. Färdig utvändig yta. Snabb montering. Vindtät och slagtålig yta. CE-märkta. Leca Kantelement i40 har högre värmeisolering med sin purkärna. Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

4 1.4 Komponenter Leca Kantelement 40 (KE 40) Leca Kantelement 60 (KE 60) Leca Kantelement G0 (KE G0) Leca Kantelement i40 (KE i40) Upplagsplatta 400 x400x0 Plintplatta 800x800 x120 Plintplatta 1000x1000 x120 Förankringsjärn Armeringsnät 10 Leca Hörnelement i40 (HE i40) Armeringsjärn 12 Cellplast Puts- och lagningsbruk Betong Montageritning 4 Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

5 1. Tekniska egenskaper Egenskaper Provningsmetod Krav Måttoleranser Densitet Tryckhållfasthet ψ-värde Leca Kantelement 40/60/G0 ψ-värde Leca Kantelement i40 Tabell 1.: Leca Kantelement är CE-märkta enligt EN 120 a) ψ-värdet kan variera något mellan olika väggtyper. EN 991 SS-EN 14 SS-EN 14 Bredd, Höjd: + mm Längd: + 0, 8 mm kg/m MPa 0,18 W/mK a 0,10 W/mK a 2 Produktbeskrivning 2.1 Allmänt Leca Kantelement levereras normalt med kranförsedd lastbil och kan därmed monteras direkt på byggplatsen. Leca Kantelement består av cementbunden lättklinker med densiteten 700 kg/m, vilket ger en god isoleringsförmåga. Utvändig synlig del av elementen består av lättklinkerbetong densitet 1700 kg/m³, för en vindtät och slagtålig yta. Arme ringen består av SB armeringsbalkar kvalitet PS 00 som rostskyddas med rostskyddsfärg. Leca Kantelement i40 har även isolerkärna av PUR för bättre isolervärden. Luft: Leca Kantelementets fasadsida är vindtät. Elementets ovansida ska tätas med cementbruk A för att hela konstruktionen ska bli lufttät, se monterings anvisning för mer information. Temperatur: Leca Kantelement klarar utan vidare normala temperaturer och uppfyller kraven för brandklass EI240, Leca Kantelement i40 uppfyller kraven för EI120. Kantelementen är erfarenhetsmässigt frostbeständiga. 2.2 Typer, mått och vikt Typ Tjocklek Höjd Längd Vikt (mm) (mm) (mm) (kg/m) KE KE KE G KE i Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

6 2. Kantelementens uppbyggnad Figur 2.1: KE Figur 2.2: KE Figur 2.: KE G0 Figur 2.4: KE i40 6 Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

7 System.1 Platta på mark Leca Kantelement är idag ett inarbetat begrepp vid grundläggning med platta på mark. Produkten är helt prefabrice rad i längder upp till 6 m och kan projektanpassas. För ett snabbt och enkelt utförande på arbetsplatsen kapas kantelementen enligt montageritning. Tillsammans med Leca Hörnelement kan på så sätt en komplett grund med färdig yta monteras. Leca Kantelement medger ett flertal konstruktionslösningar, vi visar här exempel på platta på mark, trappning och platta på mark med förhöjd sockel. Förutom platta på mark har Weber även system för kryprumsgrund med grundsula och kantbalk, pålgrundläggning samt bjälklag som färdiga element. För mer information se Vid grundläggning med platta på mark ingår följande komponenter: 1. Upplagsplattor på komprimerat underlag 2. Leca Kantelement. Isolering (mängd efter behov) 4. Armeringsnät. Förankringsjärn L = 1000 mm 6. Längsgående ø12 mm ringarmering 7. Betong av kvalitet minst K0 Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber 7

8 .2 Platta på mark normalutförande Figur.2: Platta på mark normalutförande. 1. Vid täta, icke dränerade, jordarter krävs fyllning med min. 10 mm singel/makadam som packas. Vid risk för radon bör en radonduk läggas ut innan fyllningen. 2. Dränering och vattenledning, se BBR 6:2, BBR 6:6.. Nivåjusterade betongplattor min. 400 x400x0 mm, c/c-avstånd enligt dimensioneringstabell. 4. Kantelement monteras på nivåjuste rade betongplattor. Minimum längd för KE i40 är 1000 mm.. Isolering under betongplattan utföres med markskiva av cellplast, Leca Lättklinker eller likvärdigt. Dimen sionerande tryckhållfasthet; Cellplast, 0 kpa vid långtidslast, % kompri mering efter 0 års belastningstid. Leca Lättklinker, 200 kpa vid lång tidslast, 1 % komprimering efter 0 års belastningstid. Det är viktigt att isoleringen under betongplattan ansluter mot kant elementets insida. Vidare förutsätts att kraven angående grundläggningsdjup, isolering i yttre randfält m.m. följs. 6. Armerad betongplatta, t = mm. (I randzonen 1,0 m dock min 120 mm). Minimiarmering består av ett nät Ø, 10 mm, NPS Förankringsjärn Ø10, B 00 BT, L =1000 mm, hakas i kantelementets armering och najas fast i armerings nätet, c/c 400 mm. 8. Ett armeringsjärn Ø12, B 00 BT läggs i överkant parallellt med kant elementen. 9. Vid behov placeras tjälisolering på utsidan av kantelementet innan återfyllning sker. 10 a. Fasadmurverk ska avskiljas från kantelementen/betongplattan med ett glidskikt som kan vara en plåt eller en syllpapp. b. Där träreglar kan komma i kontakt med kantelement/betongplatta erfordras en fuktspärr. På insidan ska tätskiktet dras upp till ök syll. Fuktspärren ska vara alkaliebeständig och vindtät. c. För infästning av syll i kantelementet används infästningsdon som inte spränger, plastplugg eller gummiexpander. Sker infästningen i betongplattan används expanderskruv eller ingjutet stål. d. För att erhålla en god lufttäthet ska kantelementets ovansida tätas med cementbruk. Detta sker lämpligen i samband med gjutning av betongplattan. Samtliga utgående elementgavlar putsas med medföljande putsbruk. 8 Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

9 . Platta på mark med trappning Figur.: Platta på mark med trappning. För alternativ med isolerad trappning se 1. Vid täta, icke dränerade, jordarter krävs fyllning med min. 10 mm singel/makadam som packas. Vid risk för radon bör en radonduk läggas ut innan fyllningen. 2. Dränering och vattenledning, se BBR 6:2, BBR 6:6.. Nivåjusterade betongplattor min. 400x400x0 mm, c/c-avstånd enligt dimensioneringstabell. 4. Kantelement monteras på varandra på nivåjusterade betongplattor.. Isolering under betongplattan utföres med markskiva av cellplast, Leca Lättklinker eller likvärdigt. Vid an vändning av Leca Lättklinker läggs en geotextil över fyllningen. Dimensionerande tryckhållfasthet; Cellplast, 0 kpa vid långtidslast, % komprimering efter 0 års belastningstid. Leca Lättklinker, 200 kpa vid lång tidslast, 1 % komprimering efter 0 års belastningstid. Det är viktigt att isoleringen under betong plattan ansluter mot kantele ment ets insida. Vidare förutsätts att kraven angående grundläggningsdjup, isolering i yttre randfält m.m. följs. 6. Armerad betongplatta, t = mm. (I randzonen görs en vot ner till det undre kantelementet). Minimiarmering består av ett nät Ø, 10 mm, NPS 00. Innan gjutning ska övre elementet stöttas. 7. Förankringsjärn Ø10, B 00 BT, L =1000 mm, hakas i kantelementets armering och najas fast i armeringsnätet, c/c 400 mm. 8. Ett armeringsjärn Ø12, B 00 BT läggs i överkant parallellt med kantelementen. 9. Vid behov placeras tjälisolering på utsidan av kantelementet innan återfyllning sker. 10 a. Fasadmurverk ska avskiljas från kantelementen/betongplattan med ett glidskikt som kan vara en plåt eller en syllpapp. b. Där träreglar kan komma i kontakt med kantelement/betongplatta erfordras en fuktspärr. På insidan ska tätskiktet dras upp till ök syll. Fuktspärren ska vara alkaliebeständig och vindtät. c. För infästning av syll i kantelementet används infästningsdon som inte spränger, plastplugg eller gummiexpander. Sker infästningen i betongplattan används expanderskruv eller ingjutet stål. d. För att erhålla en god lufttäthet ska kantelementets ovansida tätas med cementbruk. Detta sker lämpligen i samband med gjutning av betongplattan. Samtliga utgående elementgavlar putsas med med följande putsbruk. Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber 9

10 .4 Platta på mark med förhöjd sockel Figur.4: Platta på mark med förhöjd sockel. 1. Vid täta, icke dränerade, jordarter krävs fyllning med min. 10 mm singel/makadam som packas. Vid risk för radon bör en radonduk läggas ut innan fyllningen. 2. Dränering och vattenledning, se BBR 6:2, BBR 6:6.. Nivåjusterade betongplattor min 400x400x0 mm, c/c-avstånd enligt dimensioneringstabell. 4. Kantelement G0 monteras på nivåjusterade betongplattor. Vid garage porten placeras istället ett KE 40.. Isolering under betongplattan utföres med markskiva av cellplast, Leca Lättklinker eller likvärdigt. Dimensionerande tryckhållfasthet; Cellplast, 0 kpa vid långtidslast, % komprimering efter 0 års belastningstid. Leca Lättklinker, 200 kpa vid långtidslast, 1 % komprimering efter 0 års belastningstid. Det är viktigt att isoleringen under betongplattan ansluter mot kantelementets insida. Vidare förutsätts att kraven angående grundläggningsdjup, isolering i yttre randfält m.m. följs. 6. Armerad betongplatta, t = mm. (I randzonen 1,0 m dock min 120 mm). Minimiarmering består av ett nät Ø, 10 mm, NPS Förankringsjärn Ø10, B 00 BT, L =1000 mm, hakas i kantelementets armering och najas fast i armeringsnätet, c/c 400 mm. 8. Ett armeringsjärn Ø12, B 00 BT läggs i överkant parallellt med kantelementen. 9. Vid behov placeras tjälisolering på utsidan av kantelementet innan återfyllning sker. 10 a. Fasadmurverk ska avskiljas från kantelementen med ett glidskikt som kan vara en plåt eller en syllpapp. b. Där träreglar kan komma i kontakt med kantelement erfordras en fuktspärr. På insidan ska tätskiktet dras upp till ök syll. Fuktspärren ska vara alkaliebeständig och vindtät. c. För infästning av syll i kantelementet används infästningsdon som inte spränger, plastplugg eller gummiexpander. d. För att erhålla en god lufttäthet ska kantelementets ovansida tätas med cementbruk. Detta sker lämpligen i samband med gjutning av betongplattan. Samtliga utgående elementgavlar putsas med med följande putsbruk. 10 Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

11 . Leca Hörnelement Figur.: Leca Hörnelement i40. Figur..1: Leca Hörnelement i40 förankras med Leca-skruv i kantelementet. Figur..2: I de fall syll används kan Leca Hörnelement i40 förankras med skruv genom syllen. Leca Kantelement monteras normalt i utåt gående hörn med 1cm indrag som putsas i efterhand. Med Leca Hörnelement i40 monteras istället kantelementen med ett indrag på 19 cm respektive 0 cm med två upplagsplattor i hörnet, med den extra plattan vid indraget på 0 cm. På så sätt fås en färdig hörnbeklädnad redan direkt vid utplacering av kantelementen. Dessutom erhålls en obruten isolering längs hela grunden. Hörnelementet fun ge rar som en beklädnad men bör ändå förankras i den övriga konstruktionen t ex med syllen eller genom infästning i kantelementets ytterskal. Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber 11

12 4 Dimensionering Leca Kantelement medger ett flertal konstruktionslösningar, jämfört med andra kantelementsystem. Nedan redo visas tabeller för både linjelast och punktlast. För att nedanstående tabeller ska gälla krävs att Leca Kantelementen är för ankrade i betongplattan med förankringsjärn på c/c 400 mm enligt anvisningar. I tabellerna nedan följer högsta tillåtna lastnivåer. I de fall last nivåerna underskrider kantelemen tens brottslast, anges lastnivåer utifrån tillåtet kontakttryck i underliggande material. Vid isolering med cellplast under betongplattan ska kvalitet minst 100 anvädas som klarar en långtidslast på minst 0 kpa vid % deformation. Där plattan ska be lastas med mer eller vid deforma tionskänsliga avsnitt kan cell plast av högre kvalitet väljas, tex klarar kvalitet 200 ca 70 kpa vid långtidslast och % de for ma tion. För mer information kontakta Webers tekniksupport på se. 4.1 Laster linjelast Tillåtet kontakttryck i underliggande material 0 kpa 100 kpa 10 kpa 200 kpa Plattavstånd c/c (mm) kn/m kn/m kn/m kn/m a b 26 b 26 b a) För KE I40 gäller max 4 kn/m och skal, dock totalt max 0 kn/m. b) För KE I40 gäller max 20 kn/m och skal, dock totalt max 26 kn/m. 4.2 Laster punktlast Tillåtet kontakttryck i underliggande material 0 kpa 100 kpa 10 kpa 200 kpa Plattstorlek (mm) kn kn kn kn 400x x x Plattstorlek förutsätter användandet av Webers tryckplattor/plintplattor. Plattorna monteras med pilen uppåt. 12 Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

13 Arbetsanvisning 1 2 Checklista före: Kolla att alla förberedande åtgärder är gjorda, tex klarar marken lasterna, behövs radonskydd mm. Monterings ritning, dimensionering, kapning, transport, körbar väg, hantering/lagring, dränering, installationer. Leca Kantelement monteras vanligtvis på betongplattor som läggs ut på komprimerat underlag. Betongplattornas mått enligt figur ovan. Beträffande c/c-avstånd, se vidare under kapitel 4. Vid högre laster placeras större plintplattor lokalt. 4 Kantelementen ställs ut på plattorna med hjälp av grävmaskin, hjullastare eller kran. Lyftstroppar eller kätting kan användas runt elementen eller i lyftöglor. Grunden isoleras vid behov invändigt med cellplast, lättklinker eller annat isolerande material som klarar kraven på tryckhållfasthet och deformation. (Om tjälfarliga massor finns under grunden bör även tjälisolering användas.) Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber 1

14 6 Armeringsnät läggs ut på distanser för att få rätt täckskikt på alla sidor. Armering sker oftast med ett nät #10 (ø mm järn och # 10 mm). Ett 12 mm kamstål placeras vid randzonen mellan kantelementet och betongplattan längs hela grunden. Armeringen skarvas med 00 mm överlapp. Förankringsjärn (ø10 mm, L =1000 mm) hakas i kantelementets synliga armering och najas fast i armeringsnätet. Förankringsjärnen placeras normalt på ett c/c-avstånd på 400 mm. 7 8 Om golvvärme eller andra installationer ska göras i betongplattan kan dessa med fördel najas fast i armeringsnätet innan gjutning. Kantelementen är självbärande och behöver inte stöttas när betongplattan gjuts. Kantelementets översida ska slammas för att få en portät konstruktion. Detta kan göras genom att cement kvastas ut vid gjutning eller med ett M10-bruk i efterhand. 14 Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber

15 6 Ritningar 1 L L 1-10 L L 1-10 L L L L L Platta på mark, voutfri, KE mm EPS 2. L 1-10 Platta på mark, voutfri, KE mm EPS. L Platta på mark, voutfri, KE G0 (garagebalk) 4. L 1-10 Platta på mark, voutfri, KE 40 Leca Lättklinker. L Platta på mark, höjdskillnad KE 60 + KE L Platta på mark, pålad grund KE 60, 200 mm EPS 7. L Platta på mark, Invändig höjdskillnad 8. L Platta på mark, voutfri, KE i40, 00 mm EPS Leca är ett registrerat varumärke av Saint-Gobain Byggprodukter AB, Weber 1

16 7 Sortimentslista September 201 Artikel- Artikelnamn Dimensioner Kg/ Kg/ nummer (mm) meter styck 7001 Leca Kantelement x 400 x Leca Kantelement i40 00 x 400 x Leca Kantelement x 600 x Leca Kantelement G0 20 x 00 x Leca Hörnelement i40 00x 400 x Upplagsplattor 0 x 400 x x 400 x Plintplatta 80 x 80 x x 800 x Plintplatta 100 x 100 x x1000 x Förankringsjärn L = 400 spec 12 x Förankringsjärn L =1000 spec 12 x Armeringsmatta 10 2, x m 20 x 000 Artikelnummer Tilläggstjänster 700 Kapning 7049 Gerning 7081 Monteringsritning Informationen i denna broschyr innehåller allmänna råd/synpunkter. Vid varje arbete råder olika omständigheter/förutsättningar som Weber, Saint-Gobain Byggprodukter AB inte har kunskap om. Weber, Saint-Gobain Byggprodukter AB kan därför inte ta på sig något ansvar för konstruktion, bearbetning, samverkanseffekt med andra produkter, arbetsutförande och lokala förhållanden utöver vad vi specifikt åtar oss enligt våra gällande produkt- och säkerhetsdatablad, se se Weber, Saint-Gobain Byggprodukter AB, har ensamrätt till varumärket Leca och Leca-logotypen i Sverige. Saint-Gobain Byggprodukter AB Box 41, Norra Malmvägen 76, Sollentuna Tel: , Fax: Webbplats:
