1 Leca Isoblock Light Arbetsanvisning

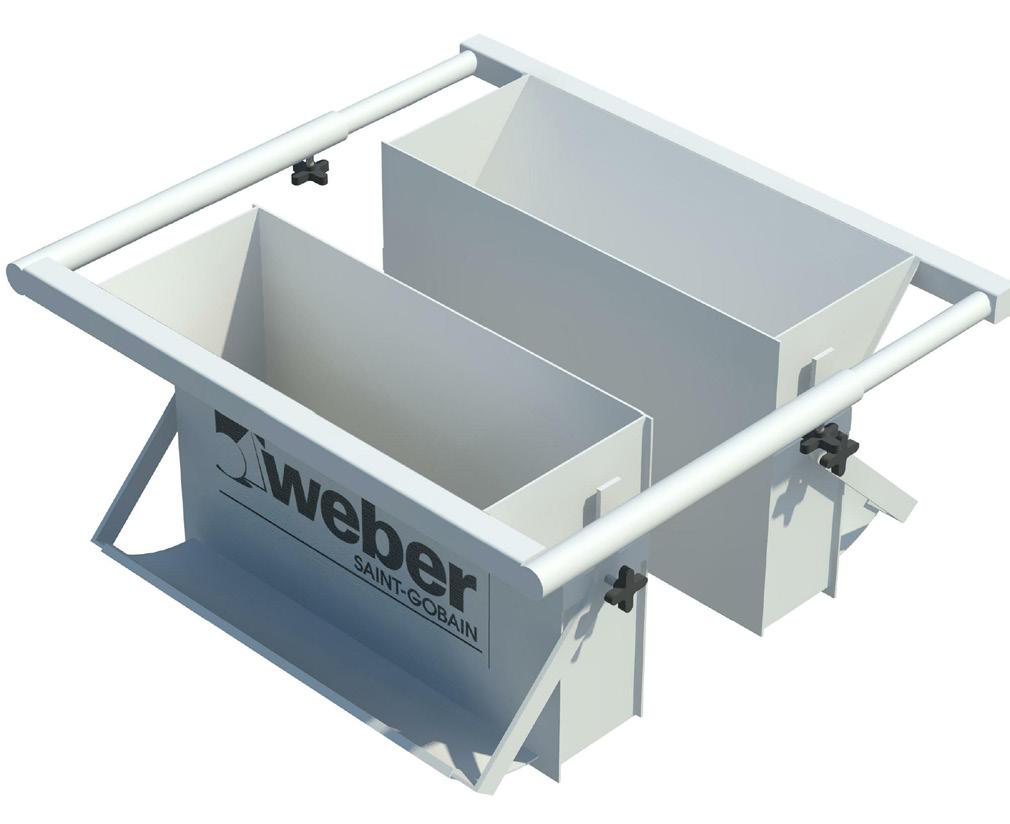

2 Inledning Leca Isoblock Light är ett sammansatt block med isolering av polyuretan mellan två Leca murblock. Isoleringen produceras i en specialbyggd maskin vilket innebär att murblocken gjuts fast till isoleringen på så sätt att isoleringen tränger in i blockens ytstruktur. Skiftgångar Vid murning med Weber Gullex murbruk M2,5 bör de färdiga liggfogarna vara ca 10 mm. Vid murning med Weber Flexoheft M2,5 bör de färdiga liggfogarna vara ca 2-3 mm. Den beräknade skiftgången samt övriga höjdmått märks lämpligast ut på fristående höjdprofiler i varje hörn. Från engelskan kommer varunamnet Leca: Light Expan ded Clay Aggregates, som fritt översatt betyder Lätt expanderad lera. Allmänt Leca Isoblock Light lämpar sig bäst för strängmurning. Vid murningsarbetet används lämpligen en Leca Murarlåda för utläggning av murbruk i liggfogarna. Då undviks kontakt mellan inre och yttre fogsträng, vilket ger bättre U-värde, samtidigt som arbetet går mycket snabbare än med andra metoder. Leca Isoblock Light levereras på pall med krympplasthuvar. Dessa utgör ett bra väderskydd under lagring på arbetsplatsen. Vid avbrott i murningsarbetet ska muren skyddas mot nederbörd. Förband Innervägg som inte muras i förband med Leca Isoblock Light binds ihop med en kramla per fog, eller förankras på annat sätt. Leca Murarlåda På murbrukslådans kortsidor finns två läppar för justering av bruksmängden. Vid murning med Weber Gullex Murbruk M2,5 bör bruksträngarna som lämnar murarlådan vara ca 12 mm höga och med Weber Flexoheft M2,5 3-5 mm. Murbruk Leca Isoblock Light muras med Weber Gullex Murbruk M2,5 för att Leca projekeringsanvisning ska kunna tillämpas. Detta är viktproportionerat och tillverkningskontrollerat. Torrbruket behöver bara blandas med vatten enligt anvisningen på säcken. Det ger jämn kvalitet på bruket, blandning efter blandning. Med tillverkningskontrollerat torrbruk utnyttjas konstruktionen maximalt. Vid oarmerat murverk kan blocken även tunnfogsmuras med Weber Flexoheft M2,5. I det fallet blir skiftgången lägre än 200 mm.

3 Kapningar Kapning kan göras med maskiner som har hårdmetallklinga, t.ex vattensåg, alligatorsåg eller större motorkap. Även handsåg eller tigersåg med hårdmetallklinga går att tillämpa. Fogar Utförs murningsarbetet med stötfogsfri murning är det viktigt att blocken hamnar stumt mot varandra. Kapade block där springor uppstår förses med bruk (strängar) i stöten. Vid stötfogsfri murning är det viktigt att alla större springor tätas (lagas ut) med putsbruk innan ytan grundputsas med Base 103 Rödgrund. Detta gäller även för alla slitsar eller ytskador. Alligatorsåg ELU Vattensåg Clipper Jumbo 651

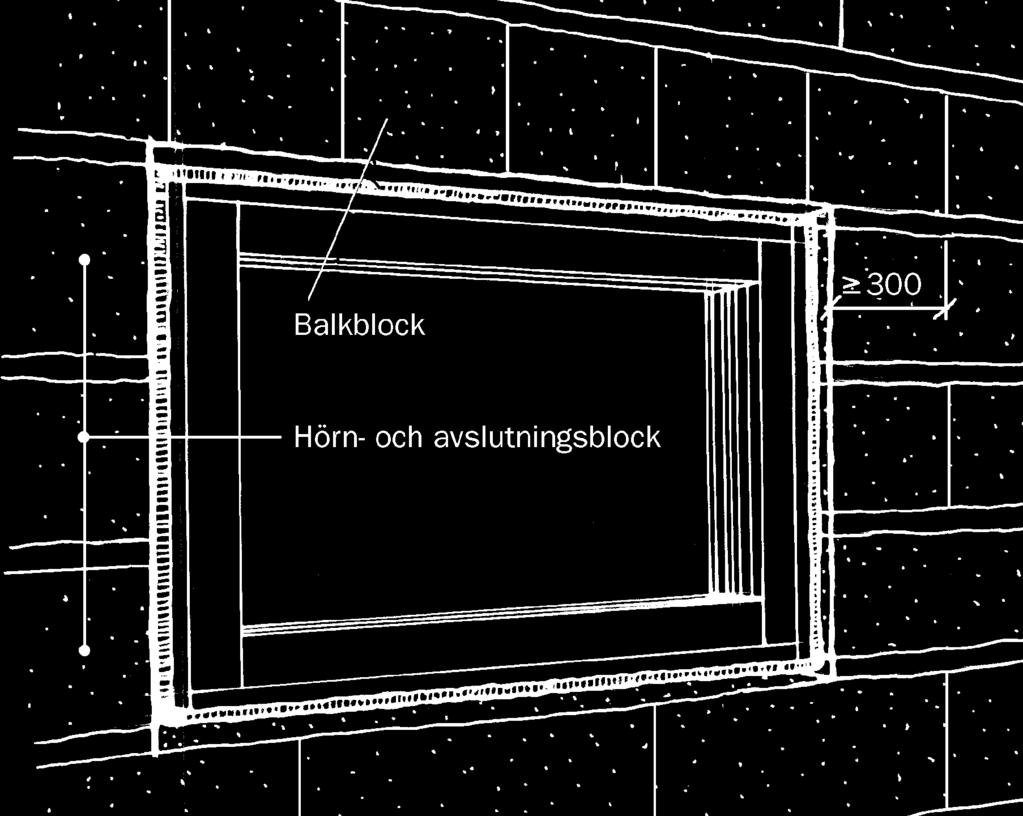

4 Armering Följ konstruktionsritningarna noggrant och använd alltid föreskriven armeringsdimension och kvalitet. Leca Isoblock Light saknar armeringsspår varför Bi 40 och Bi 37 rf (R = rostfritt) är de vanligaste armeringstyperna. Konstruktörens val av armeringstyp är baserad på erforderligt täckskikt och aktuell miljöklass. Skarvlängder till anslutande stål ska vara minst 500 mm. Nedanstående detalj visar hur man armerar vid hörn. Bygeln i vägghörnets utsida kan med fördel flyttas till närmast oarmerad liggfog. Balkar Med Leca balk Leca balkar är anpassade för Leca Isoblock Light blocksortiment. Balkarna består av två balkdelar varav den ena är försedd med en isolerskiva. Minsta uppläggningsmått för Leca balken är 250 mm på varje sida om öppningen. Med Leca balkblock Balkblocken muras på samma sätt som övriga block. Balkblocken placeras med minst ett U-block in på murverket vid sidan om öppningen. Vid murning över en öppning måste form användas. Balkar kan prefabriceras på arbetsplatsen genom att använda balkblocken. l 1 resp. l 2 avstånd mellan väggar. Balkblocksisolering Isolerskivorna som medföljer balkblocken placeras enligt konstruktionsritningen. Armeringen enligt konstruktionsritning monteras och får aldrig skarvas utan avstämning med ansvarig konstruktör där balkblocken fungerar som balk. Använd Weber Finbetong när balken ska gjutas. Hörnkapning av hörnblock, olika alternativ

5 Dilatationsfogar rörelsefogar På grund av att murverk kan krympa eller utvidgas beroende på temperaturskillnader ska de förses med dilatationsfogar. Murverk av Leca Isoblock Light förses med dilatationsfogar max var 10:e meter. Fogarna får ej ha genomgående armering och ska tätas inifrån mot luftläckage och utifrån mot fukt. Avskilj alltid varma och kalla byggnader från varandra. Dilatationsfogar utförs vid stöd, t.ex vid en mellanvägg. Det är möjligt att i vissa lägen utforma fogar endast i den yttre skivan. Tätning Täta alla fönster- och dörrsmygar samt alla murverkskrön med Weber Base 103 Rödgrund. Motivet är att förhindra luft- och vattenläckage. När smygarna är tätade med grundningsbruket och karmarna välfixerade, tätas mellanrummet mellan fönster och dörr helt enligt fönster/dörrfabrikantens anvisningar. Anslutning bjälklag vägg grund Saknas detaljer på konstruktionsritningarna hur bjälklag och tak ska anslutas är det bäst att centrera lasterna. Detaljen nedan visar på lämplig utformning när lasterna måste centreras, för att utnyttja båda skalens sammanlagda lastkapacitet. Lecablock 90

6 Installation och infästningar Rör kan placeras i spår frästa med eldriven spårfräs. Laga spåret med bruk innan putsningen börjar. Lämpliga infästningsdon är Weber Therm 409 Lecaskruv, Therm 406 Träskruv eller plastplugg, gummiexpander, kemankare. Putsning Grundning Kontrollera att murverksytan är lagad och att alla murkrön, fönster- och dörrsmygar är tätade med Weber Base 103 Rödgrund som borstats ut till full täckning med en total tjocklek om 2-3 mm. För vidare anvisningar gällande putsuppbyggnad se: Weber Ädelputssystem/KC-putssystem Puts på Leca Iso block Light. Saint-Gobain Sweden AB Weber, Box 415, Norra Malmvägen 76, Sollentuna Telefon: , Fax: Webbplats:
