1 snabbform Montageanvisning

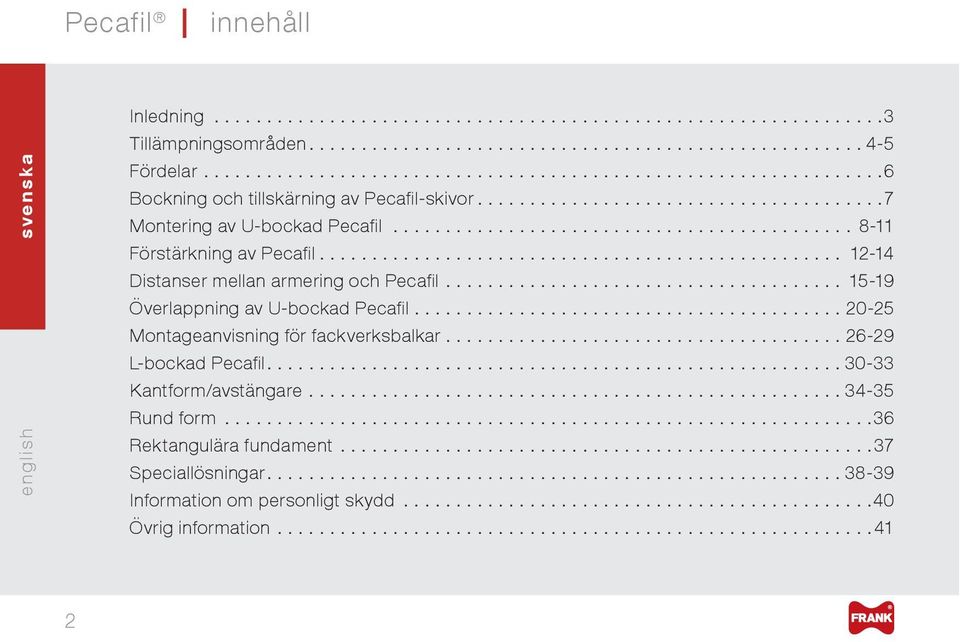

2 innehåll Inledning...3 Tillämpningsområden Fördelar Montageanvisning för fackverksbalkar Kantform/avstängare Rund form...36 Rektangulära fundament...37 Speciallösningar Information om personligt skydd...40 Övrig information

3 inledning Materialet vinningsbar och biologiskt nedbrytbar. Tillämpningsområden avstängare. Verktyg Vattenfast märkpenna Kniv Bultsax 90 mm spik Tekniska lösningar för byggindustrin 3

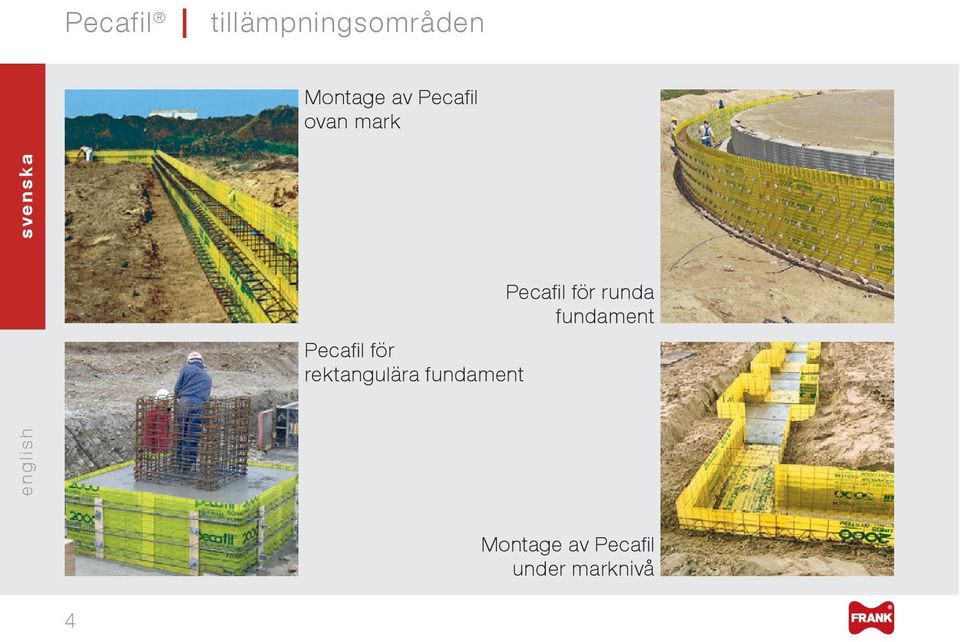

4 tillämpningsområden ovan mark rektangulära fundament fundament under marknivå 4

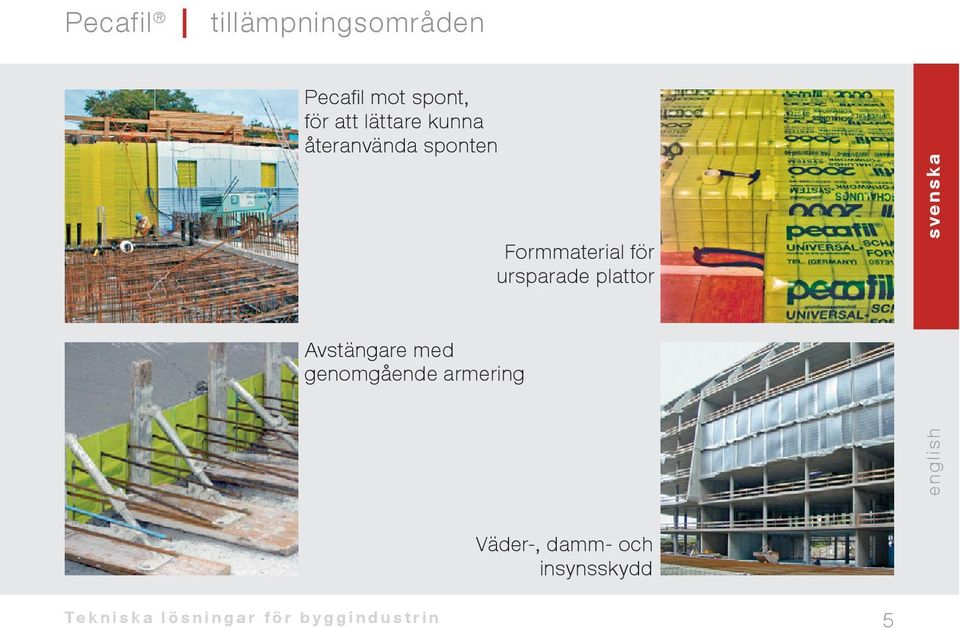

5 tillämpningsområden för att lättare kunna återanvända sponten Avstängare med genomgående armering Formmaterial för ursparade plattor insynsskydd Tekniska lösningar för byggindustrin 5

6 fördelar 4-5x Ingen lyftanordning krävs Ingen elförsörjning krävs miljövänlig och lämplig för användning vid grundvatten. att 6

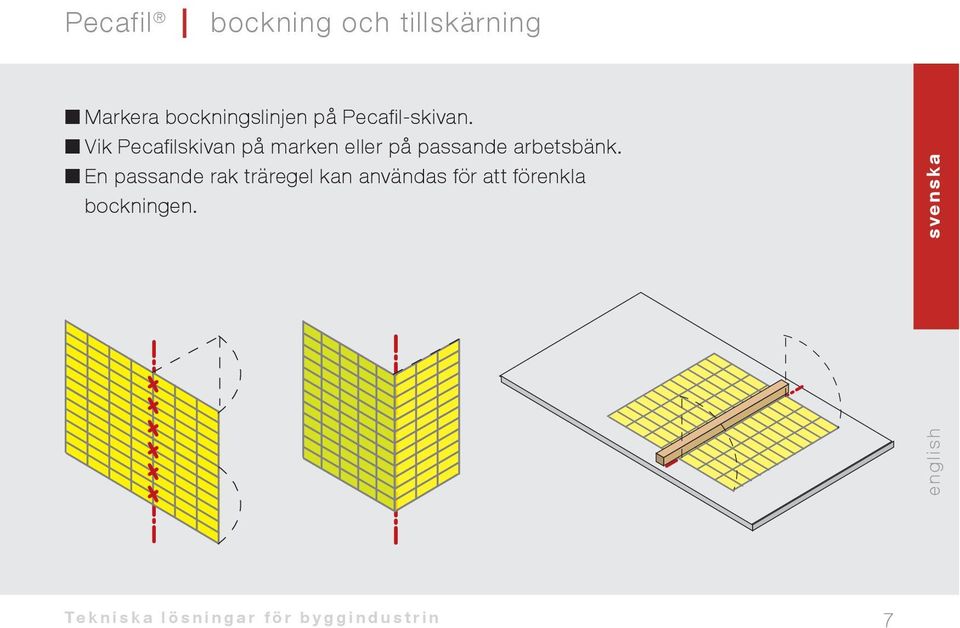

7 bockning och tillskärning En passande rak träregel kan användas för att förenkla bockningen. Tekniska lösningar för byggindustrin 7

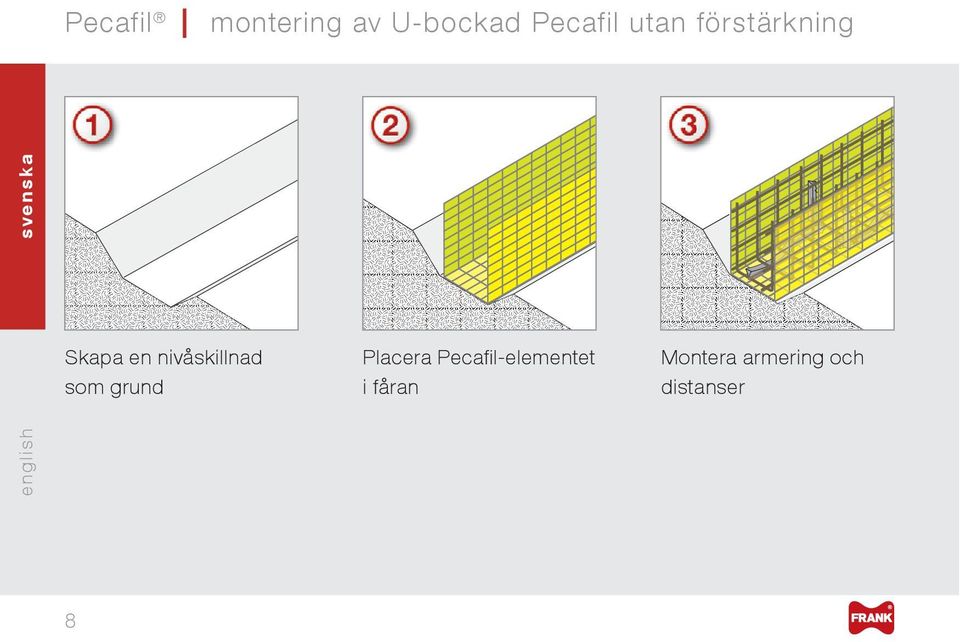

8 montering av U-bockad Pecafil utan förstärkning Skapa en nivåskillnad som grund i fåran Montera armering och distanser 8

9 montering av U-bockad Pecafil utan förstärkning 25 cm sidorna Ytterligare förstärkning (se sidan 12 14) krävs om formen sticker upp mer än 20 cm över återfyllnaden Tekniska lösningar för byggindustrin 9

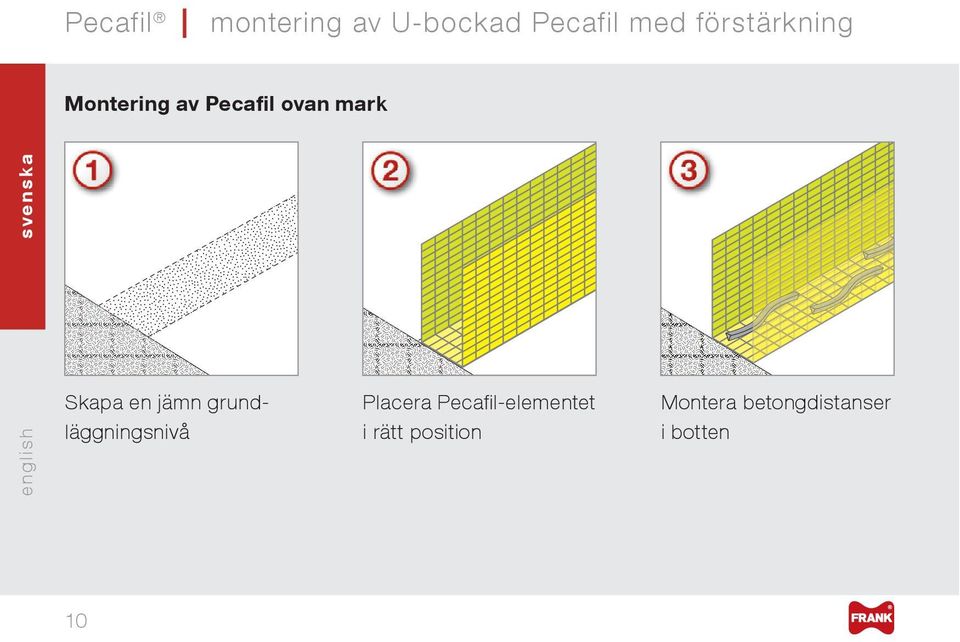

10 montering av U-bockad Pecafil med förstärkning läggningsnivå i rätt position Montera betongdistanser i botten 10

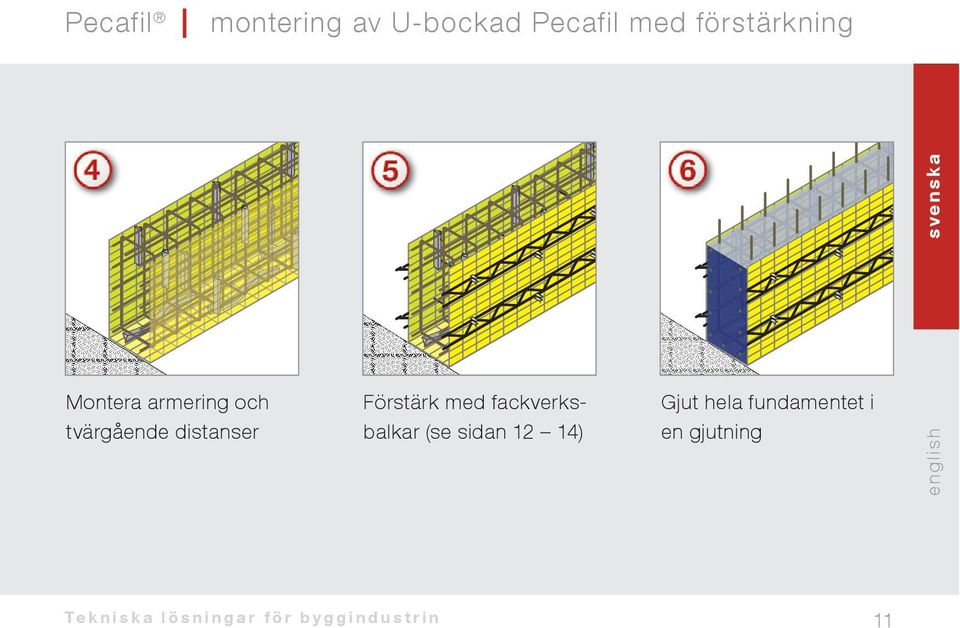

11 montering av U-bockad Pecafil med förstärkning Montera armering och tvärgående distanser Förstärk med fackverksbalkar (se sidan 12 14) Tekniska lösningar för byggindustrin 11

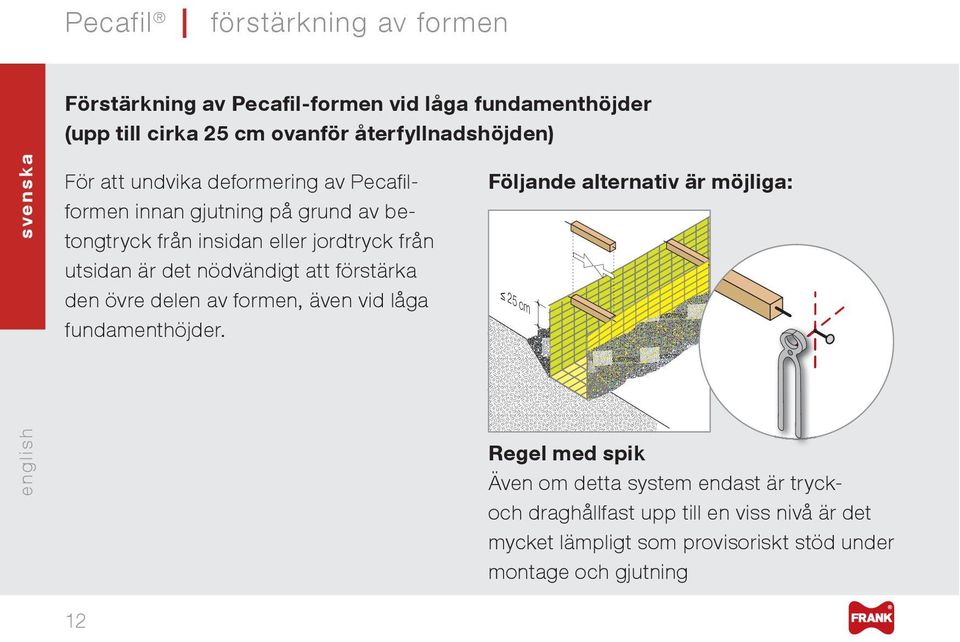

12 förstärkning av formen - utsidan är det nödvändigt att förstärka Följande alternativ är möjliga: 25 cm Regel med spik Även om detta system endast är tryckoch draghållfast upp till en viss nivå är det mycket lämpligt som provisoriskt stöd under 12

13 förstärkning av formen 25 cm Slitsad träplanka lämpligt för fundament- ovanför återfyllnad 25 cm Najtråd med fjäderklämma lämpligt för fundament- ovanför återfyllnad 25 cm utan fackverksbalkar lämpligt för fundament- ovanför återfyllnad Tekniska lösningar för byggindustrin 13

14 alternativa förstärkningslösningar > 2 5 cm a Avståndet a = cm (mellan stödpelarna) > 25 cm med balkar upp till 180 cm 14

15 typer av distanser Användning av distanser säkerställer att det krävda täckskiktet mellan armeringen och Användning av Tekniska lösningar för byggindustrin 15

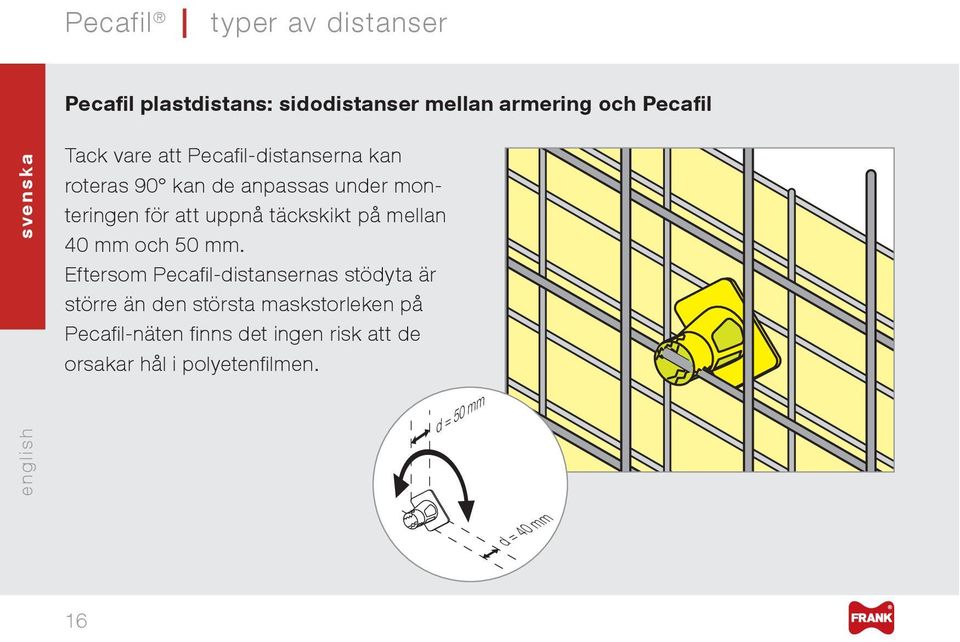

16 typer av distanser roteras 90 kan de anpassas under monteringen för att uppnå täckskikt på mellan 40 mm och 50 mm. större än den största maskstorleken på d = 50 mm d = 40 mm 16

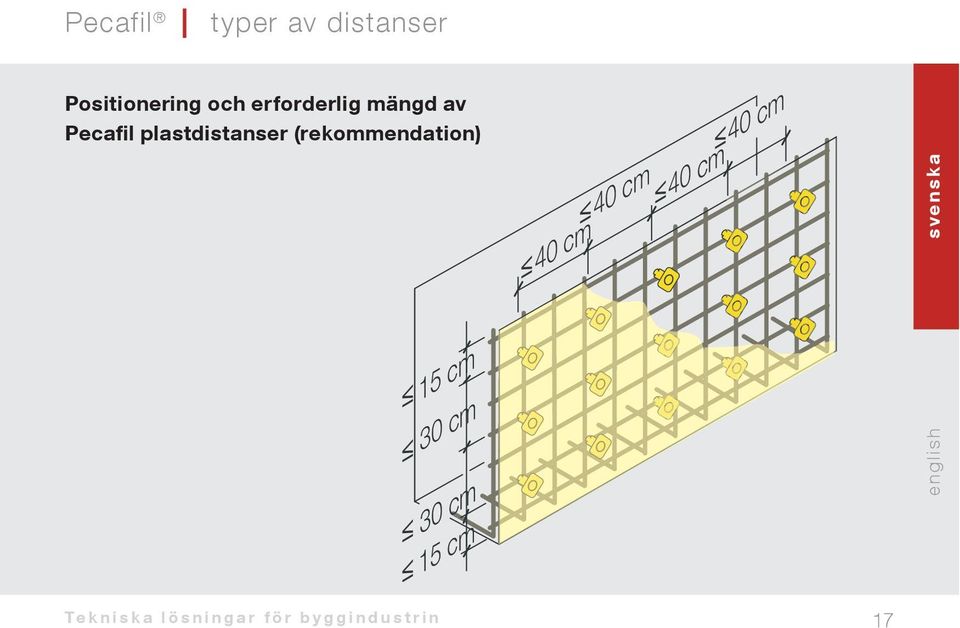

17 typer av distanser 15 cm 30 cm 30 cm 15 cm 40 cm 40 cm 40 cm 40 cm Tekniska lösningar för byggindustrin 17

18 distanser mellan armering och Pecafil Distanserna som används måste vara tillräckligt stabila för att bära lasten från armeringen 15 cm 30 cm 20 cm 30 cm 15 cm 40 cm 40 cm 40 cm Entreprenören måste se till att de parvis monterade distanserna är ordentligt fastsatta för att de ska kunna motså trycket från återfyllnaden 18

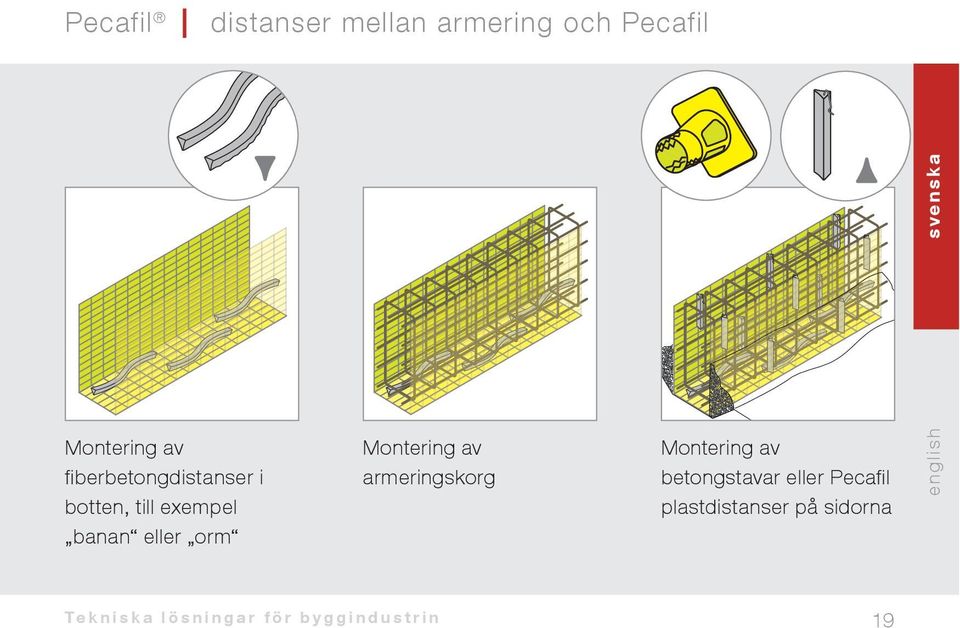

19 distanser mellan armering och Pecafil Montering av banan eller orm Montering av armeringskorg Montering av plastdistanser på sidorna Tekniska lösningar för byggindustrin 19

20 överlappning av U-bockad Pecafil på det redan monterade elementet för element. 20

21 överlappning av U-bockad Pecafil Sätt i U-elementet. Klipp och bocka U-elementet mot insidan. Anslut bockat hörnelement till överlappande U-element. Tekniska lösningar för byggindustrin Anslut bockat hörnelement till överlappande U-element. 21

22 överlappning av U-bockad Pecafil 22

23 överlappning av U-bockad Pecafil Tekniska lösningar för byggindustrin 23

24 24

25 de anslutande balkarna från utsidan. Genomskärning av formsystem bestående av Tekniska lösningar för byggindustrin 25

26 montageanvisning för fackverksbalkar Fackverksbalkar verksbalkarna korsar varandra 26

27 montageanvisning för fackverksbalkar 2 nät 3 nät 3 nät 2 nät 2 nät Ovankant fundament Botten fundament Varierande höjd a = 800 mm a = 600 mm a = 400 mm Formstag placerade i sicksack-mönster Tekniska lösningar för byggindustrin 27

28 fackverksbalkar Fixering av fackverksbalk med spik efter Fixering med spik där fackverksbalkarna korsar varandra (minst 200 mm överlappning) 28

29 fackverksbalkar Fackverksbalkarna måste monteras med en överlappning på minst 200 mm. 200 mm 27). Fixera elementen mot varandra ordentligt vid överlappningen. 150 mm Tekniska lösningar för byggindustrin 29

30 L-bockad Vinklad inåt Förlorad form Vinklad utåt Återanvändbar form 30

31 L-bockad Stödpelare Extern vinkel Fastbultad träregel Tekniska lösningar för byggindustrin 31

32 L-bockad form för breda fundament balkar eller vid fall då grundbalkarnas bredd varierar mycket kan två L-bockade U-bockad form. används med vinkeln utåt är formen återanvändbar. Vi rekommenderar att elementen monteras på skyddsbetong. 32

33 L-bockad form för breda fundament Klipp i elementets botten vid önskad därefter till önskad position. Bockat hörnelement. Tekniska lösningar för byggindustrin Fixera det bockade hörnelementet och L-elementen i varandra med överlappning. 33

34 kantform/avstängare Form producerad för en gående armering Form producerad för en gående armering Form producerad för en 34

35 kantform/avstängare Gjutfog/arbetsfog Tekniska lösningar för byggindustrin 35

36 rund form Cirkulär form eller form för rektangulära fundament rund eller fyrkantig form i Peca-fabriken. Runda form- 36

37 rektangulära fundament Rektangulära fundament förstärks med fackverksbalkar såsom visas på bilden på sidan 4. Tekniska lösningar för byggindustrin 37

38 speciallösningar Tätning av skarvar Skarvar tätas med en bred Rörgenomföring 38

39 speciallösningar Grundbalkar med värmeisolering polyuretanbaserat lim. Vidhäftningspunkter Isoleringsskiva Tekniska lösningar för byggindustrin 39

40 information om personligt skydd Skyddskläder undvika skärsår skall användas. Arbetsrutiner: Förvaring materialet bör förvaras inom ett inhägnat område eller tyngas ned för att förhindra att skivorna blåser iväg. Hantering fri sikt är viktigt när skivorna transporteras för hand! Vidta försiktighet när materialet används på en blåsig och/eller trång arbetsyta. 40

41 övrig information ritning för att förenkla montage på arbetsplatsen. Tekniska lösningar för byggindustrin 41
