P R O D U K T Ö V E R S I K T. Jackon. Produktöversikt. Isolering Grunder Dränering Våtrum Väggar ersätter

Transkript

1 Jackon Produktöversikt P R O D U K T Ö V E R S I K T Isolering Grunder Dränering Våtrum Väggar ersätter

2 Jackon Produktöversikt Vi har varit med i över 50 år Jackon är ett företag med tradition. Vår historia är präglad av nytänkande, utveckling och anpassning till ständigt skiftande marknadsförhållanden och behov. Det började 1956 med produktion av element till flytvästar och rörskålar. Med detta som utgångspunkt har vi utvecklat en rad produkter och produktionsmetoder. Jackon AS är Nordens ledande producent av polystyrenisolering med produktion av både extruderad polystyren Jackofoam (XPS), och expanderad polystyren Jackopor (EPS). Dessa är vid sidan om Siroc grundelement våra mest kända produkter, och finns på byggplatser i hela Norden. Vår kunskap och erfarenhet när det gäller polystyrenisolering gör att vi kan producera isolering med hög tryckhållfasthet och låg fuktupptagning. Jackon har kombinerat dessa egen skaper tillsammans med den goda formbarheten av polystyren, i rationella och ekonomiskt fördelaktiga byggsystem. Jackon är inte nöjd med att enbart vara "materialproducent" vi satsar även på att leverera rationella och effektiva lösningar för bättre boendemiljö. Fredrikstad Malmö Wismar Internationellt orienterade, huvudkontor i Norge Jackon är ett norskägt företag med produktion och försäljning i hela Europa. Huvudkontoret ligger i Fredrikstad och här ligger också vår största fabrik i Norden. 1. Jackon AS, avd. Fredrikstad, Norge Huvudkontor/Jackopor/Jackofoam/Super EPS/Thermomur 2. Jackon AS, avd. Kristiansand, Norge Jackopor/Ringmur/Thermomur 3. Jackon AS avd. Stavanger, Norge Emballage 4. Jackon AB, avd. Skövde, Sverige Jackofoam 5. Jackon AB, avd. Göteborg, Sverige SIROC element 6. Jackon AB, avd. Malmö, Sverige Jackopor 7. Jackon AB, avd. Täby, Sverige Jackopor 8. Jackopor AB, avd. Kramfors, Sverige Jackopor 9. Jackon GmbH, Wismar, Tyskland EPS råstoff 10. Jackon Insulation GmbH, Mechau, Tyskland Jackofoam, Våtrumsskivor 11. Jackon Insulation, Olen, Belgien Jackofoam 12. Jackon s.p.o.l., Prag, Tjeckien Jackopor 13. Thermomur Prag s.r.o., Thermomur 14. Øksnes Thermo AS, Vesterålen, Norge Fisklådor i EPS 15. Hedensted, Jylland, Danmark Jackopor/Jackon Super EPS Forskning och utveckling av nya lösningar De ständigt ändrade kraven från internationella marknader och myndigheter i hela Europa gör att vi måste vara steget före av nya produktionsmetoder och produkter. Vi använder väsentliga resurser på utveckling av nya produktionsmetoder, material och användningsområden. Våra laboratorier har på flera områden upparbetat ledande internationell kompetens. Det gör att vi snabbt kan anpassa produkterna till nya behov och önskemål. Vi måste också kunna svara på utmaningar med ökade krav på beständighet och isoleringsvärden. 2

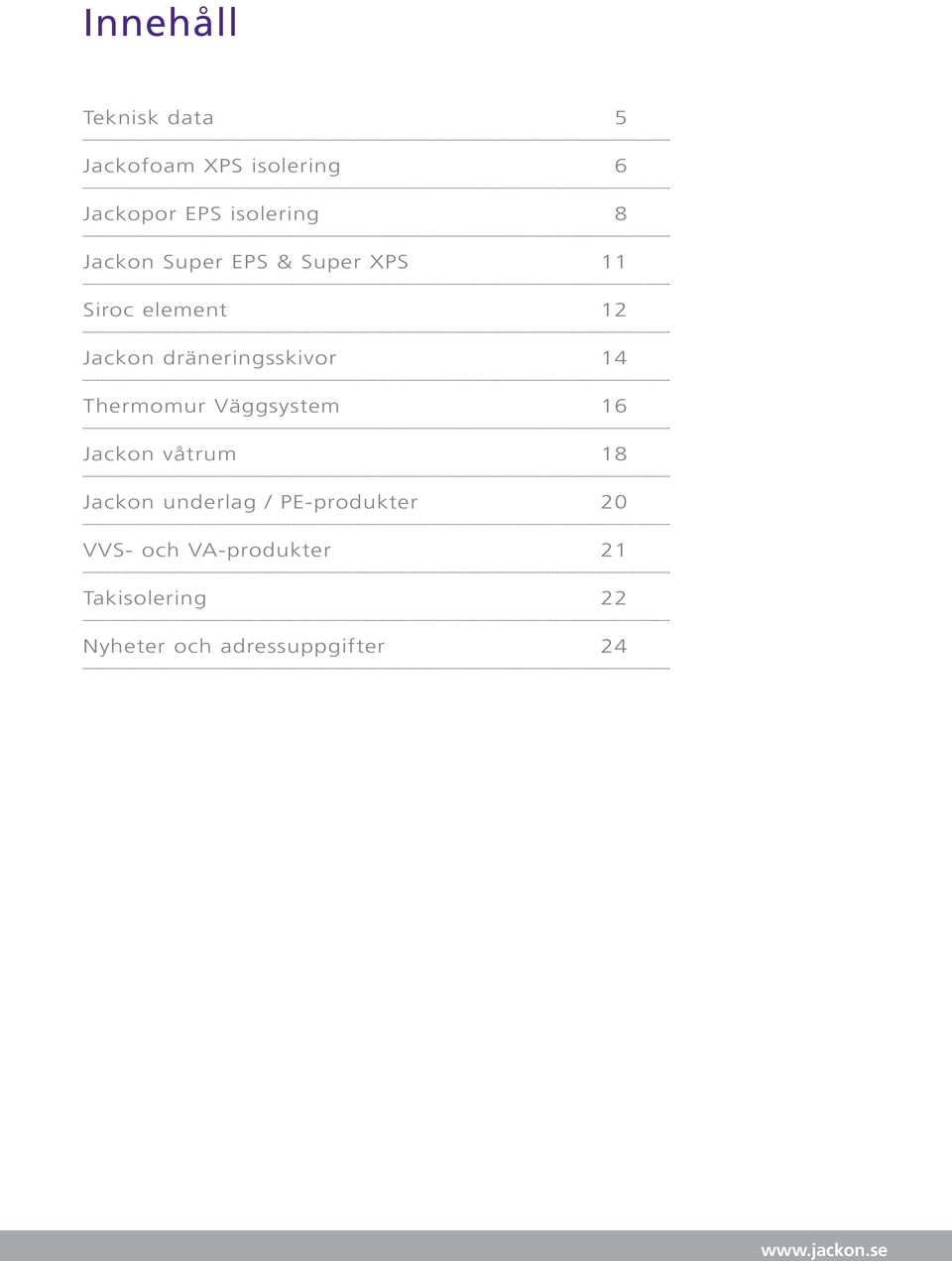

3 Innehåll Teknisk data 5 Jackofoam XPS isolering 6 Jackopor EPS isolering 8 Jackon Super EPS & Super XPS 11 Siroc element 12 Jackon dräneringsskivor 14 Thermomur Väggsystem 16 Jackon våtrum 18 Jackon underlag / PE-produkter 20 VVS- och VA-produkter 21 Takisolering 22 Nyheter och adressuppgifter 24

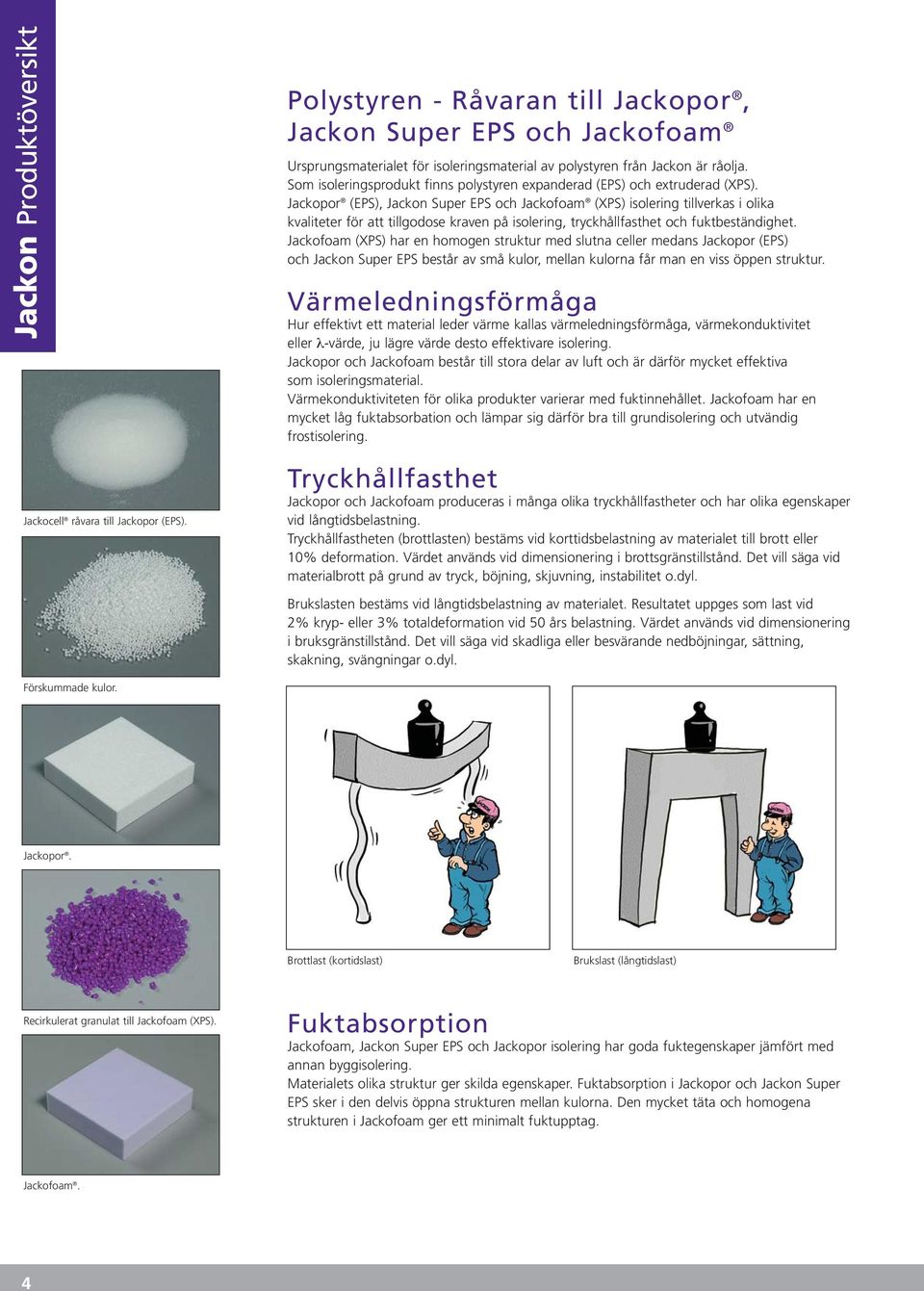

4 Jackon Produktöversikt Jackocell råvara till Jackopor (EPS). Polystyren - Råvaran till Jackopor, Jackon Super EPS och Jackofoam Ursprungsmaterialet för isoleringsmaterial av polystyren från Jackon är råolja. Som isoleringsprodukt finns polystyren expanderad (EPS) och extruderad (XPS). Jackopor (EPS), Jackon Super EPS och Jackofoam (XPS) isolering tillverkas i olika kvaliteter för att tillgodose kraven på isolering, tryckhållfasthet och fuktbeständighet. Jackofoam (XPS) har en homogen struktur med slutna celler medans Jackopor (EPS) och Jackon Super EPS består av små kulor, mellan kulorna får man en viss öppen struktur. Värmeledningsförmåga Hur effektivt ett material leder värme kallas värmeledningsförmåga, värmekonduktivitet eller λ-värde, ju lägre värde desto effektivare isolering. Jackopor och Jackofoam består till stora delar av luft och är därför mycket effektiva som isoleringsmaterial. Värmekonduktiviteten för olika produkter varierar med fuktinnehållet. Jackofoam har en mycket låg fuktabsorbation och lämpar sig därför bra till grundisolering och utvändig frostisolering. Tryckhållfasthet Jackopor och Jackofoam produceras i många olika tryckhållfastheter och har olika egenskaper vid långtidsbelastning. Tryckhållfastheten (brottlasten) bestäms vid korttidsbelastning av materialet till brott eller 10% deformation. Värdet används vid dimensionering i brottsgränstillstånd. Det vill säga vid materialbrott på grund av tryck, böjning, skjuvning, instabilitet o.dyl. Brukslasten bestäms vid långtidsbelastning av materialet. Resultatet uppges som last vid 2% kryp- eller 3% totaldeformation vid 50 års belastning. Värdet används vid dimensionering i bruksgränstillstånd. Det vill säga vid skadliga eller besvärande nedböjningar, sättning, skakning, svängningar o.dyl. Förskummade kulor. Jackopor. Brottlast (kortidslast) Brukslast (långtidslast) Recirkulerat granulat till Jackofoam (XPS). Fuktabsorption Jackofoam, Jackon Super EPS och Jackopor isolering har goda fuktegenskaper jämfört med annan byggisolering. Materialets olika struktur ger skilda egenskaper. Fuktabsorption i Jackopor och Jackon Super EPS sker i den delvis öppna strukturen mellan kulorna. Den mycket täta och homogena strukturen i Jackofoam ger ett minimalt fuktupptag. Jackofoam. 4

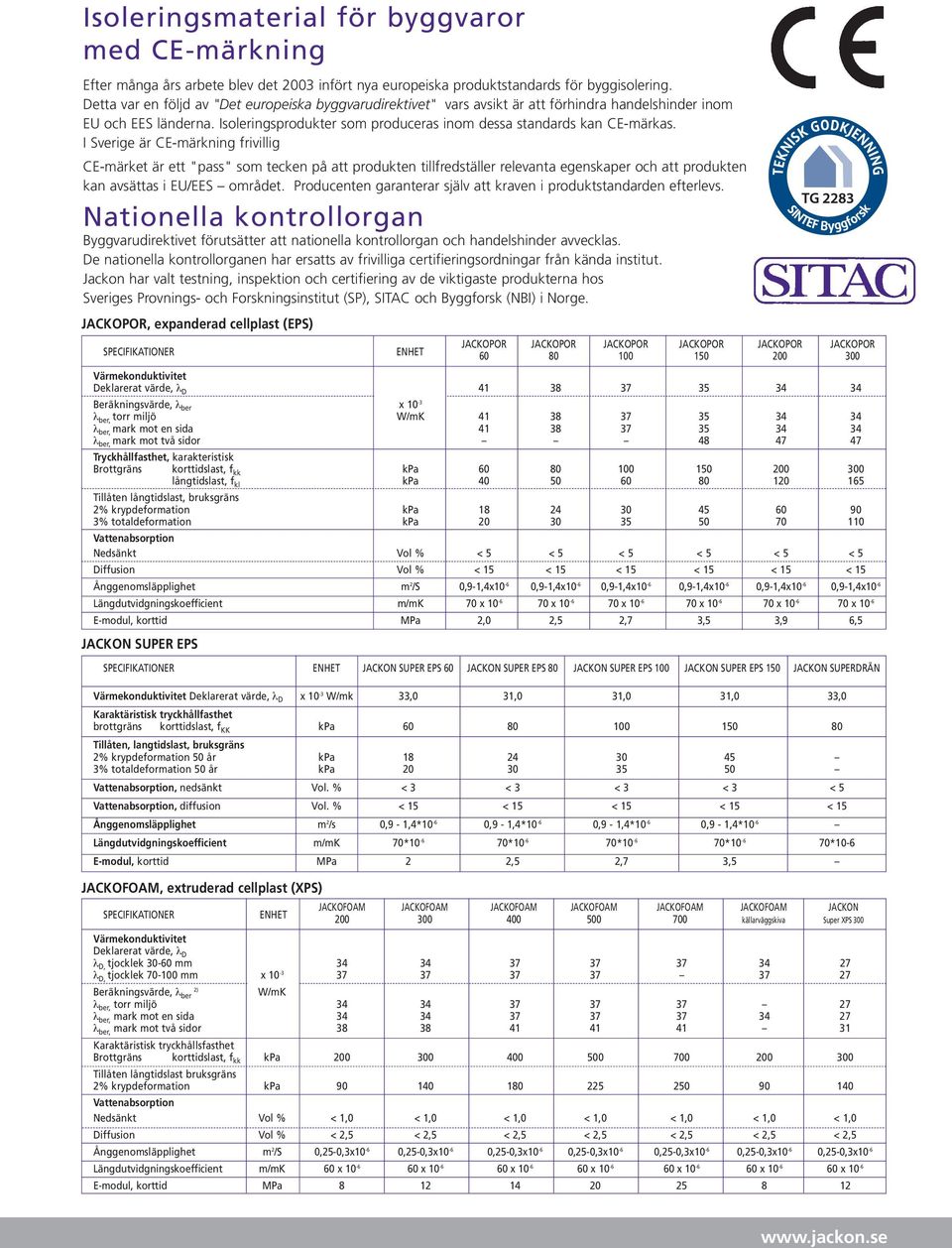

5 Isoleringsmaterial för byggvaror med CE-märkning Efter många års arbete blev det 2003 infört nya europeiska produktstandards för bygg isolering. Detta var en följd av "Det europeiska byggvarudirektivet" vars avsikt är att förhindra handelshinder inom EU och EES länderna. Isoleringsprodukter som produceras inom dessa standards kan CE-märkas. I Sverige är CE-märkning frivillig CE-märket är ett "pass" som tecken på att produkten tillfredställer relevanta egenskaper och att produkten kan avsättas i EU/EES området. Producenten garanterar själv att kraven i produktstandarden efterlevs. Nationella kontrollorgan Byggvarudirektivet förutsätter att nationella kontrollorgan och handelshinder avvecklas. De nationella kontrollorganen har ersatts av frivilliga certifieringsordningar från kända institut. Jackon har valt testning, inspektion och certifiering av de viktigaste produkterna hos Sveriges Provnings- och Forskningsinstitut (SP), SITAC och Byggforsk (NBI) i Norge. JACKOPOR, expanderad cellplast (EPS) SPECIFIKATIONER ENHET JACKOPOR JACKOPOR JACKOPOR JACKOPOR JACKOPOR JACKOPOR Värmekonduktivitet Deklarerat värde, λ D Beräkningsvärde, λ ber x 10-3 λ ber, torr miljö W/mK λ ber, mark mot en sida λ ber, mark mot två sidor Tryckhållfasthet, karakteristisk Brottgräns korttidslast, f kk kpa långtidslast, f kl kpa Tillåten långtidslast, bruksgräns 2% krypdeformation kpa % totaldeformation kpa Vattenabsorption Nedsänkt Vol % < 5 < 5 < 5 < 5 < 5 < 5 Diffusion Vol % < 15 < 15 < 15 < 15 < 15 < 15 Ånggenomsläpplighet m 2 /S 0,9-1,4x10-6 0,9-1,4x10-6 0,9-1,4x10-6 0,9-1,4x10-6 0,9-1,4x10-6 0,9-1,4x10-6 Längdutvidgningskoefficient m/mk 70 x x x x x x 10-6 E-modul, korttid MPa 2,0 2,5 2,7 3,5 3,9 6,5 JACKON SUPER EPS SPECIFIKATIONER ENHET JACKON SUPER EPS 60 JACKON SUPER EPS 80 JACKON SUPER EPS 100 JACKON SUPER EPS 150 JACKON SUPERDRÄN Värmekonduktivitet Deklarerat värde, λ D x 10-3 W/mk 33,0 31,0 31,0 31,0 33,0 Karaktäristisk tryckhållfasthet brottgräns korttidslast, f KK kpa Tillåten, langtidslast, bruksgräns 2% krypdeformation 50 år kpa % totaldeformation 50 år kpa Vattenabsorption, nedsänkt Vol. % < 3 < 3 < 3 < 3 < 5 Vattenabsorption, diffusion Vol. % < 15 < 15 < 15 < 15 < 15 Ånggenomsläpplighet m 2 /s 0,9-1,4*10-6 0,9-1,4*10-6 0,9-1,4*10-6 0,9-1,4*10-6 Längdutvidgningskoefficient m/mk 70* * * * *10-6 E-modul, korttid MPa 2 2,5 2,7 3,5 JACKOFOAM, extruderad cellplast (XPS) SPECIFIKATIONER ENHET JACKOFOAM JACKOFOAM JACKOFOAM JACKOFOAM JACKOFOAM JACKOFOAM JACKON källarväggskiva Super XPS 300 Värmekonduktivitet Deklarerat värde, λ D λ D, tjocklek mm λ D, tjocklek mm x ) Beräkningsvärde, λ ber W/mK λ ber, torr miljö λ ber, mark mot en sida λ ber, mark mot två sidor Karaktäristisk tryckhållsfasthet Brottgräns korttidslast, f kk kpa Tillåten långtidslast bruksgräns 2% krypdeformation kpa Vattenabsorption Nedsänkt Vol % < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 < 1,0 Diffusion Vol % < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 Ånggenomsläpplighet m 2 /S 0,25-0,3x10-6 0,25-0,3x10-6 0,25-0,3x10-6 0,25-0,3x10-6 0,25-0,3x10-6 0,25-0,3x10-6 0,25-0,3x10-6 Längdutvidgningskoefficient m/mk 60 x x x x x x x 10-6 E-modul, korttid MPa

6 Jackon Produktöversikt Jackofoam sortimentet Extruderad polystyren XPS Jackofoam 200 För markisolering vid normal belastning t.ex., garageinfarter, bodar, terrasser. Används också under fundament, och mot källarväggar med dränerade återfyllning. Korttidslast 200 Långtidslast 90 FORMAT TJOCKLEK INNEHÅLL / PAKET INNEHÅLL / PALL ART. NR. mm mm stk. m 3 m 2 Antal/pkt. m x ,281 9, ,3 JF200R x ,288 7, ,4 JF200R x ,288 5, ,1 JF200R x * 7 0,302 5, ,5 JF200R x ,302 4, ,8 JF200R x * 5 0,288 3, ,2 JF200R x ,288 2, ,6 JF200R Jackofoam 200 F Falsade skivor Platta på mark vid normal belastning, källarvägg med normalt jordtryck samt obelastade betongtak. Korttidslast 200 Långtidslast x * 13 0,273 9, ,1 JF200F x * 10 0,277 6, ,1 JF200F x ,277 5, ,5 JF200F x * 7 0,291 4, ,2 JF200F x ,291 4, ,9 JF200F x ,277 3, ,6 JF200F x ,277 2, ,2 JF200F Jackofoam 300 För markisolering vid hög belastning. Isolering av fundament och kantbalkar, vägar, järnvägar, flygfält, VA-ledningar. Samt omvända tak. Korttidslast 300 Långtidslast 140 Jackofoam 300 F Falsade skivor För markisolering vid hög belastning. Isolering av fundament och kantbalkar, vägar, järnvägar, flygfält, VA-ledningar. Samt omvända tak. 600 x * 20 0,288 14, ,8 JF300R x ,281 9, ,3 JF300R x * 10 0,288 7, ,4 JF300R x ,288 5, ,1 JF300R x * 7 0,302 5, ,5 JF300R x ,302 4, ,8 JF300R x * 5 0,288 3, ,2 JF300R x ,288 2, ,6 JF300R x * 20 0,576 28, ,8 JF300R x * 10 0,576 14, ,4 JF300R x ,576 11, ,1 JF300R x * 7 0,605 10, ,5 JF300R x ,605 8, ,8 JF300R x * 5 0,576 7, ,2 JF300R x ,576 5, ,6 JF300R x * 13 0,273 9, ,1 JF300F x * 10 0,272 6, ,1 JF300F x ,277 5, ,5 JF300F x * 7 0,291 4, ,2 JF300F x ,291 4, ,9 JF300F x ,277 3, ,6 JF300F x ,277 2, ,2 JF300F Korttidslast 300 Långtidslast 140 * Ej standard 6

7 Jackofoam sortimentet Extruderad cellplast XPS Jackofoam 400 För markisolering vid mycket hög belastning. Isolering av fundament och kantbalkar, flygfält, järnvägar, VA-ledningar samt omvända tak. Korttidslast 400 Långtidslast 180 Jackofoam 400 F Falsade skivor För markisolering vid mycket hög belastning. Isolering av fundament och kantbalkar, flygfält, järnvägar, VA-ledningar samt omvända tak. Korttidslast 400 Långtidslast 180 Jackofoam 500 För markisolering vid extremt hög belastning. Isolering av fundament, kantbalkar samt omvända tak. Korttidslast 500 Långtidslast 225 Jackofoam 500 F Falsade skivor För markisolering vid extremt hög belastning. Isolering av fundament, kantbalkar samt omvända tak. Korttidslast 500 Långtidslast 225 Jackofoam 700 F Falsade skivor För markisolering vid extrem hög belastning. Isolering av fundament och kantbalkar. Korttidslast 700 Långtidslast 250 Jackofoam Golvskiva Falsade skivor En tunn värmeisolering för golv. Används normalt i kombination med fuktisoleringsmatta. Som golvskiva kan du välja mellan bl.a. träfiber skivor, spånskivor och lammelskivor. Korttidslast 300 Langtidslast 140 Jackolock För mekanisk låsning av isoleringsskivor för att undvika förskjutningar. FORMAT TJOCKLEK INNEHÅLL / PAKET INNEHÅLL / PALL ART. NR. mm mm stk. m 3 m 2 Antal/pkt. m x * 6 0,259 8, ,7 JF400R x * 5 0,288 7, ,4 JF400R x ,288 5, ,1 JF400R x ,346 5, ,1 JF400R x ,302 4, ,8 JF400R x ,348 4, ,8 JF400R x ,288 2, ,6 JF400R x ,288 5, ,1 JF400R x ,279 5, ,0 JF400F x ,302 4, ,28 JF400F x * 3 0,348 4, ,3 JF400F x ,279 2, ,5 JF400F x ,288 5, ,1 JF500R x ,302 5, ,5 JF500R x * 5 0,346 3, ,2 JF500R x ,288 2, ,6 JF500R x ,288 5, ,5 JF500F x * 7 0,291 4, ,2 JF500F x * 5 0,277 3, ,6 JF500F x * 4 0,277 2, ,2 JF500F x ,288 5, ,5 JF700F FORMAT TJOCKLEK INNEHÅL/PAKET PKT/PALL ART. NR. mm mm stk m 2 stk 585 x ,02 8 GJF300F x ,01 8 GJF300F TYP Beteck. INNEHÅLL / PAKET stk. JL TBJL250 * Ej standard

8 Jackon Produktöversikt Jackopor sortimentet Expanderad cellplast EPS Jackopor 60 För isolering av lättfyllnad, väggar och tak. Korttidslast 60 Långtidslast 18 FORMAT TJOCKLEK INNEHÅLL / PAKET INNEHÅLL / PALL ART. NR. mm mm stk. m 3 m 2 Antal/pkt. 600 x * 12 0,432 8,64 16 JP060R x * 6 0,432 4,32 16 JP060R x * 4 0,432 2,88 16 JP060R x * 3 0,432 2,16 16 JP060R x * 12 1,728 34,56 4 JP060R x * 6 1,728 17,28 4 JP060R x * 4 1,728 11,52 4 JP060R x * 3 1,728 8,64 4 JP060R Jackopor 80 För isolering av platta på mark, betong element, lättfyllnad, väggar och tak. Korttidslast 80 Långtidslast 24 Jackopor 80 F Falsade skivor. För isolering av platta på mark, betong element, lättfyllnad väggar och tak. Korttidslast 80 Långtidslast 24 Jackopor 100 För isolering av platta på mark, väggar och tak. Korttidslast 100 Långtidslast x ,432 43,20 8/16 JP080R x ,432 21,60 8/16 JP080R x ,432 14,40 8/16 JP080R x ,432 10,80 8/16 JP080R x ,432 8,64 16 JP080R x * 10 0,432 7,20 16 JP080R x ,403 5,76 16 JP080R x * 7 0,403 5,04 16 JP080R x ,432 4,32 16 JP080R x * 5 0,432 3,60 16 JP080R x * 4 0,432 2,88 16 JP080R x * 3 0,432 2,16 16 JP080R x ,728 34,56 4 JP080R x ,728 17,28 4 JP080R x * 4 1,728 11,52 4 JP080R x * 3 1,728 8,64 4 JP080R x ,416 8,32 16 JP080F x * 10 0,416 6,93 16 JP080F x ,388 5,55 16 JP080F x * 7 0,388 4,85 16 JP080F x ,416 4,16 16 JP080F x * 5 0,416 3,46 16 JP080F x * 4 0,416 2,77 16 JP080F x * 6 1,696 16,96 8 JP080F x * 3 1,696 8,48 8 JP080F x * 2 1,696 5,65 8 JP080F x ,432 43,20 8/16 JP100R x ,432 21,60 8/16 JP100R x ,432 14,40 8/16 JP100R x ,432 10,80 8/16 JP100R x ,432 8,64 16 JP100R x * 10 0,432 7,20 16 JP100R x ,403 5,76 16 JP100R x * 7 0,403 5,04 16 JP100R x ,432 4,32 16 JP100R x * 5 0,432 3,60 16 JP100R x * 4 0,432 2,88 16 JP100R x * 3 0,432 2,16 16 JP100R x ,728 34,56 4 JP100R x ,728 17,28 4 JP100R x * 4 1,728 11,52 4 JP100R x * 3 1,728 8,64 4 JP100R Jackopor 100 F Falsade skivor. För isolering av platta på mark och i kombination med betong bjälklag. Isolering av flytande golv. Korttidslast 100 Långtidslast x ,416 8,32 16 JP100F x * 10 0,416 6,93 16 JP100F x ,388 5,55 16 JP100F x * 7 0,388 4,85 16 JP100F x ,416 4,16 16 JP100F x * 5 0,416 3,46 16 JP100F x * 4 0,416 2,77 16 JP100F x * 6 1,696 16,96 8 JP100F x * 3 1,696 8,48 8 JP100F x * 2 1,696 5,65 8 JP100F * Ej standard. Övriga format samt tjocklekar kan levereras vid förfrågan i hela blockvolymer. 8

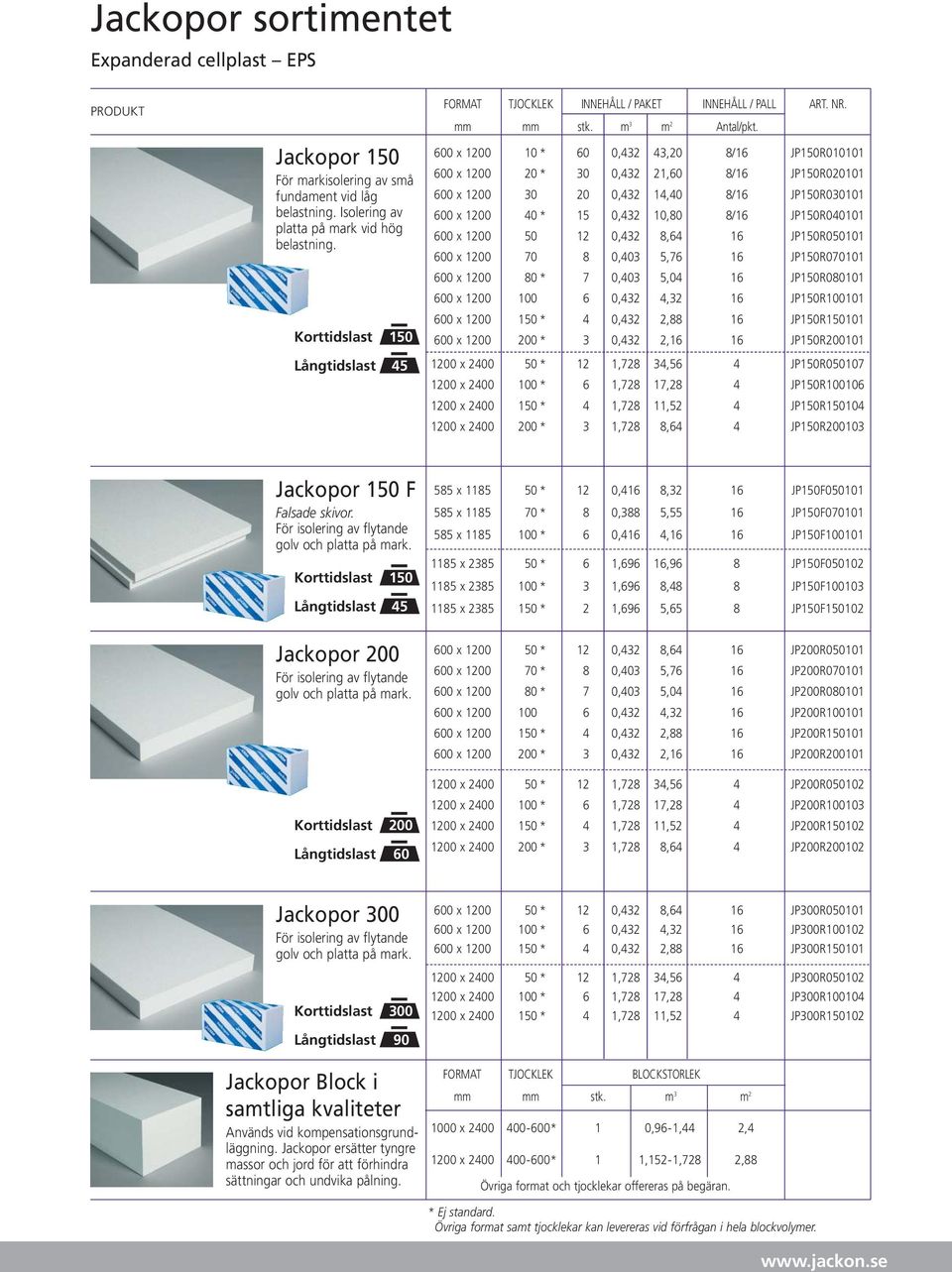

9 Jackopor sortimentet Expanderad cellplast EPS Jackopor 150 För markisolering av små fundament vid låg belastning. Isolering av platta på mark vid hög belastning. Korttidslast 150 Långtidslast 45 FORMAT TJOCKLEK INNEHÅLL / PAKET INNEHÅLL / PALL ART. NR. mm mm stk. m 3 m 2 Antal/pkt. 600 x * 60 0,432 43,20 8/16 JP150R x * 30 0,432 21,60 8/16 JP150R x ,432 14,40 8/16 JP150R x * 15 0,432 10,80 8/16 JP150R x ,432 8,64 16 JP150R x ,403 5,76 16 JP150R x * 7 0,403 5,04 16 JP150R x ,432 4,32 16 JP150R x * 4 0,432 2,88 16 JP150R x * 3 0,432 2,16 16 JP150R x * 12 1,728 34,56 4 JP150R x * 6 1,728 17,28 4 JP150R x * 4 1,728 11,52 4 JP150R x * 3 1,728 8,64 4 JP150R Jackopor 150 F Falsade skivor. För isolering av flytande golv och platta på mark. Korttidslast 150 Långtidslast x * 12 0,416 8,32 16 JP150F x * 8 0,388 5,55 16 JP150F x * 6 0,416 4,16 16 JP150F x * 6 1,696 16,96 8 JP150F x * 3 1,696 8,48 8 JP150F x * 2 1,696 5,65 8 JP150F Jackopor 200 För isolering av flytande golv och platta på mark. Korttidslast 200 Långtidslast x * 12 0,432 8,64 16 JP200R x * 8 0,403 5,76 16 JP200R x * 7 0,403 5,04 16 JP200R x ,432 4,32 16 JP200R x * 4 0,432 2,88 16 JP200R x * 3 0,432 2,16 16 JP200R x * 12 1,728 34,56 4 JP200R x * 6 1,728 17,28 4 JP200R x * 4 1,728 11,52 4 JP200R x * 3 1,728 8,64 4 JP200R Jackopor 300 För isolering av flytande golv och platta på mark. Korttidslast 300 Långtidslast 90 Jackopor Block i samtliga kvaliteter Används vid kompensationsgrundläggning. Jackopor ersätter tyngre massor och jord för att förhindra sättningar och undvika pålning. 600 x * 12 0,432 8,64 16 JP300R x * 6 0,432 4,32 16 JP300R x * 4 0,432 2,88 16 JP300R x * 12 1,728 34,56 4 JP300R x * 6 1,728 17,28 4 JP300R x * 4 1,728 11,52 4 JP300R FORMAT TJOCKLEK BLOCKSTORLEK mm mm stk. m 3 m x * 1 0,96-1,44 2, x * 1 1,152-1,728 2,88 Övriga format och tjocklekar offereras på begäran. * Ej standard. Övriga format samt tjocklekar kan levereras vid förfrågan i hela blockvolymer.

10 Jackon Produktöversikt Jackopor sortimentet Expanderad cellplast EPS Jackopor 80 fasadskiva med not och fjäder Utvändig isolering och putsbärare både vid nybyggnad och ombygnad. Vindskydd och värmeisolering i samma skiva. Långtidslagrad och formstabil. Lev.tid ca. 3 veckor. FORMAT TJOCKLEK INNEHÅLL/PAKET ART. NR. mm mm stk. m 2 pkt/pall 585 x * 12 8,32 16 FJP080NF x * 10 6,93 16 FJP080NF x * 8 5,55 16 FJP080NF x * 7 4,85 16 FJP080NF x * 6 4,16 16 FJP080NF Golvvärmeskiva FORMAT TJOCKLEK RÖR DIM. INNEHÅLL/PAKET mm mm cc AVSTÅND stk. m 2 m 3 /pk Jackopor 250 spårad golvvärmeskiva Spårade golvvärmeskivor i Jackopor 250 för vattenburen värme. Skivor och värmespridningsplåtar i aluminium levereras seperat. Spår för 16/17 mm värmerör med cc 200 mm eller spår för 20 mm värmerör med cc 300 mm. Verklig spårbredd i Jackoporskivan, 20 mm för Ø = 16/17 mm och 22 mm för Ø 20 mm. 600 x mm / cc ,83 0,355 GJP x mm / cc ,83 0,355 GJP x * 16 mm / cc ,96 0,348 GJP x * 20 mm / cc ,96 0,348 GJP Värmespridningsplåtar i aluminium 180 x , mm 60 0,132 TBGALU16200 Åtgång: 3 plåtar/golvvärmeskiva för rördim mm. 2 plåtar/golvvärmeskiva för rördim. 20 mm. 280 x ,45 20 mm 34 0,132 TBGALU20300 Jackopor luftspaltskiva För att säkerställa takfotventilation vid tilläggsisolering av vindsbjälklag. Totalhöjd 40 mm. Ändstopp luftspaltskiva LÄNGD BREDD TJOCKLEK mm mm mm st/paket LUFTLITEN LUFTSTOR LUFTSTOPP LUFTSTOPP 1150 Jackopor pålkrage Isolerad gjutform i cellplast för kringgjutning av pålar. A C D B E Pålkragar kan fås i valfri cellplastkvalitet samt i kundspecifika mått. Ange följande mått vid offertförfrågan: A (längd) = B (bredd) = C (isolertjocklek) = D (håldiameter) = E (höjd) = Jackopor kulor Vanlig som fyllning i sittsäckar. PACKNING BIT STORLEK INNEHÅLL/SÄCK mm m 3 säck ca ,5 KULER500 * Ej standard 10

11 Jackon Super EPS & Jackon Super XPS Expanderad och extruderad cellplast, EPS & XPS. EPS med grafit, isolerar 20% bättre än traditionella isolermaterial. Ny XPS-formel med 25% bättre isolerverkan än traditionell XPS. FORMAT TJOCKLEK INNEHÅLL / PAKET INNEHÅLL / PALL mm mm stk. m 3 m 2 Antal/pkt. Jackon Super EPS 60 För isolering av lätt belastade konstruktioner och tak. Korttidslast 60 Långtidslast 18 Jackon Super EPS 80 För isolering av platta på mark och tak. Korttidslast 80 Långtidslast 24 Jackon Super EPS 100 För isolering av platta på mark och tak. Korttidslast 100 Långtidslast 30 Jackon Super EPS 150 För isolering av platta på mark och tak. Korttidslast x ,432 8,64 8 JS060R x ,432 4,32 8 JS060R x ,432 2,88 8 JS060R x ,432 2,16 8 JS060R x ,864 17,28 4 JS060R x ,864 8,64 4 JS060R x ,864 5,76 4 JS060R x ,728 34,56 4 JS x ,728 17,28 4 JS060R x ,728 11,52 4 JS060R x ,728 8,64 4 JS060R x ,432 8,64 8 JS080R x ,432 4,32 8 JS080R x ,432 2,88 8 JS080R x ,432 2,16 8 JS080R x ,864 17,28 4 JS080R x ,864 8,64 4 JS080R x ,864 5,76 4 JS080R x ,864 4,32 4 JS080R x ,728 34,56 4 JS080R x ,728 17,28 4 JS080R x ,728 11,52 4 JS080R x ,728 8,64 4 JS080R x ,432 8,64 8 JS100R x ,432 4,32 8 JS100R x ,432 2,88 8 JS100R x ,432 2,16 8 JS100R x ,864 17,28 4 JS100R x ,864 8,64 4 JS100R x ,864 5,76 4 JS100R x ,728 34,56 4 JS100R x ,728 17,28 4 JS100R x ,728 11,52 4 JS100R x ,432 8,64 8 JS150R x ,432 4,32 8 JS150R Långtidslast 45 NYHET JackonSuper XPS 300 For isolering av betongelement, sandwichkonstruktioner och tunga konstruktioner med höga krav på isolerförmåga. Korttidslast 300 Långtidslast 140 λ D = 0, x ,288 5,76 12 JX300R % bättre isoleringsvärde 20% tunnare isolering 20% mindre volym 20% färre paket 20% mindre material

12 Jackon Produktöversikt Siroc grundelement Kompletta system för alla grunder Kantelementen är typgodkända. TYP HÖJD EPS- TJOCKLEK BREDD LÄNGD St/pall ART. NR. Beteck. mm kvalitet mm mm mm raka/hörn L S /40 SL300R101 L S /32 SL400R101 L S /24 SL500R101 L S /24 SL600R101 L200 * 200 S SL200R103 L-element Används vid plan schaktbotten för bostads- och industrigrunder. Ofta tillsammans med golvvärme. Ytterhörnselement med längden 600 x 600 mm. L S /40 SL300R103 L S /32 SL400R103 L S /24 SL500R103 L S /24 SL600R103 Tillkommer kr. 75:00/lm för hörnelement Siroc* brädstruktur Front i gjuten brädstruktur. Brädstruktur är icke standard, beställningsvara. Tillkommer 15% på bruttopriset. Siroc* putsstruktur kan även fås med front i gjuten putsstruktur. Putsstruktur är icke standard, beställningsvara. Tillkommer 15 % på bruttopriset. Siroc* radieelement Siroc L-elemet och isolerelement kan fås med svängd front för byggnation av runda former och burspråk. Fås med valfri radie från 1300mm och uppåt. Siroc radieelement levereras med slät betongyta. Kantelementen är runt 1000 mm långa. Säljs styckvis. Pris efter förfrågan. Isoler-/ Kantelement Monteras i glesform. Kan även användas som tilläggsisolering. Alla isoler-/kantelement är fasade i överkant. TYP HÖJD TJOCKLEK LÄNGD ANTAL ART. NR. Beteck. mm mm mm st/pall raka/hörn 360/ /20 SI360R / /40 SI400R / /40 SI400R / /16 SI400R / /32 SI500R / /32 SI500R / /24 SI600R / /24 SI600R /75 1) SI900R /75 2) SI900RK075 Tillkommer kr. 75:00/lm för hörnelement Isolerelement höjd 900 mm finns ej som hörn. * Produceras mot kundorder, tas ej i retur. 1) Utgår under Maj månad 2) Introduceras under Maj månad Höjder över 750mm produceras i längder om 0,6m 12

13 Siroc grundelement Kompletta system för alla grunder Typ- Höjd EPS- Tjocklek, Balkmått Längd St/pall ART. Nr. beteckning mm kvalitet mm invändigt bredd x höjd, mm mm raka/hörn U-element monteras direkt på komprimerad och avjämnad undergrund. Ytterhörnselement med längden 600 x 600 mm. U300* 300 S x /24 SU300R101 U400* 400 S x /20 SU400R101 U500* 500 S x /12 SU500R101 U600* 600 S x /12 SU600R101 U300* 300 S x /24 SU300R103 U400* 400 S x /20 SU400R103 U500* 500 S x /12 SU500R103 U600* 600 S x /12 SU600R103 IsoMax Monteras direkt på komprimerad och avjämnad undergrund. Bryter köldbryggan och isolerar bättre. Ytterhörnselement med längden 600 x 600 mm. Balkbredd kan fås i andra mått. Typ Höjd EPS- Tjocklek Längd Balkbredd ART. Nr. Beteck. mm kvalitet mm mm mm 300* 300 S SIM300R * 300 S SIM300R * 400 S SIM400R * 400 S SIM400R * 500 S SIM500R * 500 S SIM500R * 600 S SIM600R * 600 S SIM600R Balkelement Monteras direkt på komprimerad och avjämnad undergrund. Efter betong härdat bryts yttre cellplast bort varvid friståede balk erhålls. Lämplig för skalmurar i ex. tegel. Levereras med släppskiva. Ytterhörnselement med längden 1200 x 1200 mm. 300* 300 S SB300R * 300 S SB300R * 400 S SB400R * 400 S SB400R104 SIROC TILLBEHÖR Skarvplåt U För sammanfogning av U och L-element med höjder 500 och 600 mm. Återvänds. Åtgång 1 st/element. Art. nr. TBSSKARVU Skarvplåt till fixering av skarvar mellan L-, U-, Nyaform och IsoMax. Rekommenderas 2 st./element 25st/förpackning Art. nr. TBSSKARVSTD Skarvplåt med najtråd För sammanfogning av Isolerelement. 25 st/förpackning Åtgång 1st/element Art. nr. TBSSKARVNAJ Skarvplåt LC - Nytt utseende, förbättrade egenskaper. Extra kraftig för sammanfogning av U och L-element. Rekommenderas vid av vikande vinklar, t.ex. vid burspråk. Åtgång 2 st/element. 25 st/kartong Art. nr. TBSSKARVLC Spikplåt För sammanfogning av Jackopor, samt L- och U-element. 100 st/kartong. Art. nr. TBSSPIKPLAT Plastspik För sammanfogning av EPS-isolering med L-element, samt sammanfogning av flera skikt EPS-isolering. Åtgång ca. 2 st/m2 /skikt. 250 st/krt. Längd mm Art. nr. TBSPLASTSPIK st/krt. Längd mm Art. nr. TBSPLASTSPIK250 Skruv och bits För sammanfogning av EPS-isolasjon vid pålad grund. Skruv 100 mm, 500 st/krt. Art. nr. TBSSKRUE100 Skruv 190 mm, 500 st/krt. Art. nr. TBSSKRUE190 Bits. Åtgång 2-3 st/m 2 Rostfri armering ø6mm Rostfri stickarmering för förbindelse mellan kantbalk och platta. Längd 600 mm. Åtgång 2-3 st/element. 25 st/förpackning Art. nr. TBSARMERING * Produceras mot kundorder, tas ej i retur.

14 Jackon Produktöversikt Dränerings- och källarväggsskivor Dräneringsskivor och lättfyllnad NYHET Superdrän Levereras utan fiberduk. För dränering och utvändig isolering av källarytterväggar där extra god isolerförmåga eftersträvas. Ersätter dränerande massor vid återfyllning. Korttidslast 80 FORMAT TJOCKLEK INNEHÅLL/PAKET INNEHÅLL/PALL ART. NR. mm mm stk. m 3 m 2 paket 1200 x ,568 7,68 8 DJS080SK x ,576 5,76 8 DJS080SK x ,576 3,84 8 DJS080SK Andra format offereras på begäran Jackopor 80 källarväggskiva utan fiberduk Spårad skiva, för dränering och utvändig isolering av källaryttervägg. Jackopor 80 källarväggskiva med fiberduk Spårad skiva, för dränering och utvändig isolering av källaryttervägg. Levereras med pålimmad duk. FORMAT TJOCKLEK INNEHÅLL/PAKET PKT/PALL mm mm stk. m 2 stk. 585 x ,32 8 DJP080U x ,85 8 DJP080U x * 6 4,16 8 DJP080U x ,32 8 DJP080D x ,85 8 DJP080D x ,16 8 DJP080D x * 12 16,74 8 DJP080D x * 7 9,77 8 DJP080D x * 6 8,37 8 DJP080D Jackofoam 200 källarväggskiva utan fiberduk Vid högre belastning. Spårad skiva. För dränering och utvändig isolering av källarytterväggar. Lev.tid = ca.10 arbetsdagar. FORMAT TJOCKLEK INNEHÅLL/PAKET PKT/PALL mm mm stk. m 2 stk. 585 x * 8 5,54 12 DJF300U x * 5 3,47 12 DJF300U x * 4 2,77 12 DJF300U Jackofoam 300 källarväggskiva med fiberduk Vid högre belastning. Spårad skiva, för dränering och utvändig isolering av källaryttervägg. Levereras med pålimmad duk. Jackopor lättfyllnad Jackopor i små bitar för användning intill grundmur. Dränerande säck. FORMAT TJOCKLEK INNEHÅLL/PAKET PKT/PALL mm mm stk. m 2 stk. 585 x ,54 12 DJF300D x * 6 4,16 12 DJF300D x * 6 3,47 12 DJF300D x * 4 2,77 12 DJF300D PACKNING BIT STORLEK INNEHÅLL/SÄCK mm m 3 säck* ca. 20 mm 0,3 FR * Ej standard 14

15 Dränerings- och källarväggsskivor Tillbehör ART. NR. Membranisolering Med praktiskt återförslutbart lock. Förbrukning ca. 1 kg/m 2 För fuktskydd av grundsulans nedre del. Burk á 10 kg Innehåll/pall 48 st TBMEMBRAN Dränstift Självhäftande stift till dränskivorna. Klistras direkt på torrt, jämnt och rent underlag. Förbrukning 4-6 st/skiva. Burk á 100 st TBDISOHOLDER Isolerhållare För mekanisk infästning av dränskivor. Förbrukning 1-2 st./skiva LÄNGD FÖR ISOLERTJOCKLEK ANTAL PR. KRT. ART. NR. mm mm st TBDISOHOLDER st TBDISOHOLDER st TBDISOHOLDER st TBDISOHOLDER220 Soudatherm lim för isolerskivor PUR-lim till skumpistol för montering av isolering på källarvägg. Förbrukning ca 1 st./14 m 2 vägg Skumpistol Skumpistol till Soudatherm lim. Rengöringsmedel för skumpistol Rengöring för PUR-lim, PUR-skum och skumpistol. INNEHÅLL Burk á 800 ml. Burk á 500 ml. TBDISOLIM TBDPISTOL TBDREN Fiberduk För att hindra finkornigt material att tränga in i skivan. BREDD LÄNGD INNEHÅLL mm m m ,00 TBDDUK ,00 TBDDUK52 Dukstift Specialstift att fästa fiberduken i skivorna. Avslutningslist För isolertjocklek mm För isolertjocklek mm Slagnit Slagnit för infästning av avslutningslist i betong, tegel och sten. Butyltätmassa Tätmassa till avslutningslist, härdar ej och är flexibel. Antal pr. pk. = 100 stk. List i längder à 2,4 meter 10 st./pk. Dim. 5 x 22 mm. Förbrukning 7-10 st./lm INNEHÅLL: 250 st./fp. Förbrukning ca. 10 lm/tub INNEHÅLL: 310 ml TBDSTIFT TBDLIST125 TBDLIST225 TBDSLAGNIT RABUTYL200 * Ej standard

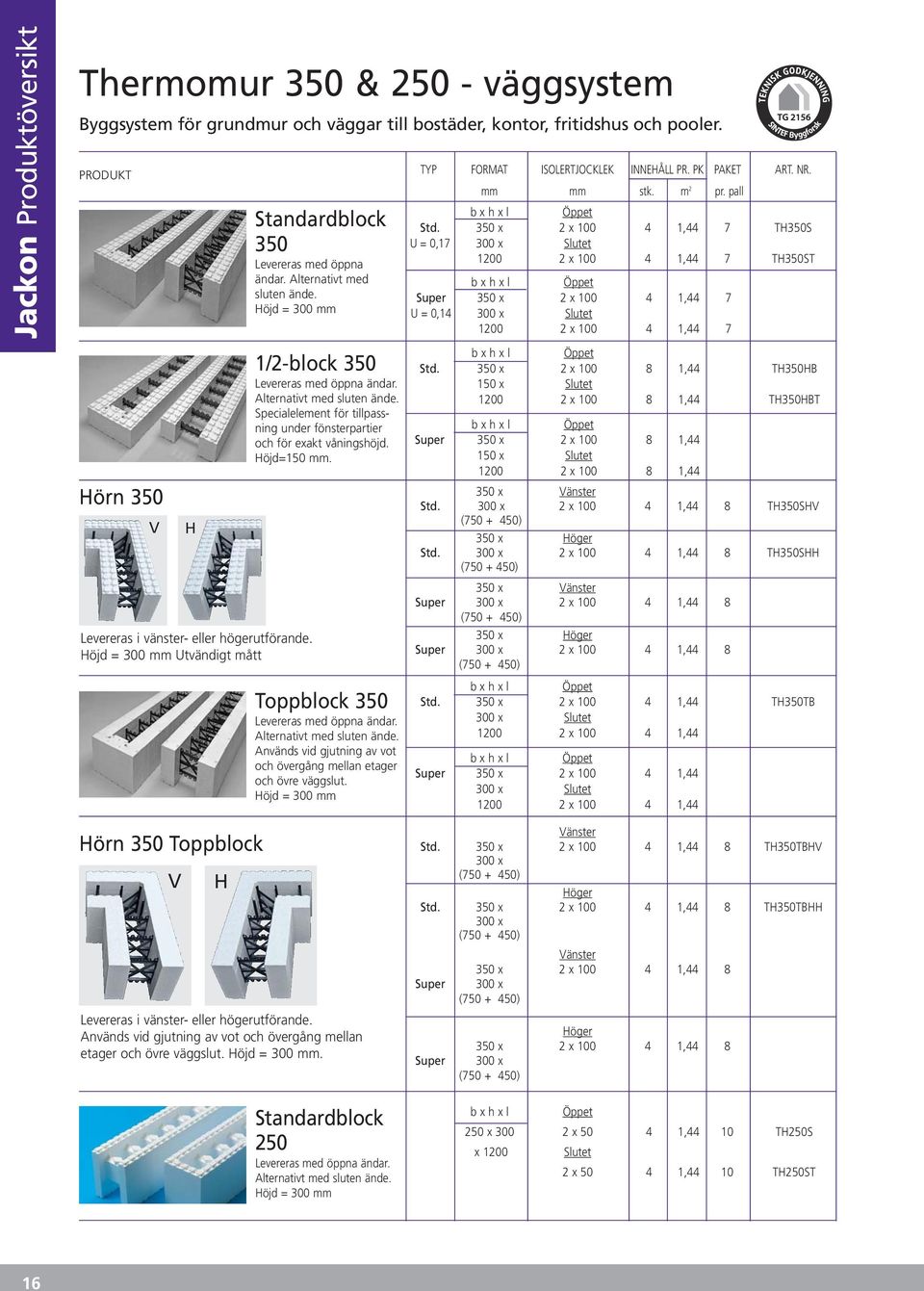

16 Jackon Produktöversikt Thermomur 350 & väggsystem Byggsystem för grundmur och väggar till bostäder, kontor, fritidshus och pooler. Hörn 350 V H Levereras i vänster- eller högerutförande. Höjd = 300 mm Utvändigt mått Standardblock 350 Levereras med öppna ändar. Alternativt med sluten ände. Höjd = 300 mm 1/2-block 350 Levereras med öppna ändar. Alternativt med sluten ände. Specialelement för tillpassning under fönsterpartier och för exakt våningshöjd. Höjd=150 mm. Toppblock 350 Levereras med öppna ändar. Alternativt med sluten ände. Används vid gjutning av vot och övergång mellan etager och övre väggslut. Höjd = 300 mm TYP FORMAT ISOLERTJOCKLEK INNEHÅLL PR. PK PAKET ART. NR. mm mm stk. m 2 pr. pall b x h x l Öppet Std. 350 x 2 x ,44 7 TH350S U = 0, x Slutet x ,44 7 TH350ST b x h x l Öppet Super 350 x 2 x ,44 7 U = 0, x Slutet x ,44 7 b x h x l Öppet Std. 350 x 2 x ,44 TH350HB 150 x Slutet x ,44 TH350HBT b x h x l Öppet Super 350 x 2 x , x Slutet x , x Vänster Std. 300 x 2 x ,44 8 TH350SHV ( ) 350 x Höger Std. 300 x 2 x ,44 8 TH350SHH ( ) 350 x Vänster Super 300 x 2 x ,44 8 ( ) 350 x Höger Super 300 x 2 x ,44 8 ( ) b x h x l Öppet Std. 350 x 2 x ,44 TH350TB 300 x Slutet x ,44 b x h x l Öppet Super 350 x 2 x , x Slutet x ,44 Hörn 350 Toppblock V H Levereras i vänster- eller högerutförande. Används vid gjutning av vot och övergång mellan etager och övre väggslut. Höjd = 300 mm. Standardblock 250 Levereras med öppna ändar. Alternativt med sluten ände. Höjd = 300 mm Vänster Std. 350 x 2 x ,44 8 TH350TBHV 300 x ( ) Höger Std. 350 x 2 x ,44 8 TH350TBHH 300 x ( ) Super Super Vänster 350 x 2 x , x ( ) Höger 350 x 2 x , x ( ) b x h x l Öppet 250 x x ,44 10 TH250S x 1200 Slutet 2 x ,44 10 TH250ST 16

17 Övriga Thermomurprodukter Smyglist - Flex Används som isolering och form vid dörrar, fönster och andra öppningar i väggarna. Smyglistens utformning medger valfri/flexibel placering av fönsterkarm. Sulblock Sulblocken används när sämre grundförhållanden råder och större bredd på voten krävs. Strips 5 cm strips för tillpassning av höjden och även vid anslutning av thermomurblock till sulblocket. FORMAT ISOLERTJOCKLEK INNEHÅLL PR. PKT. ART. NR. mm mm b x l 350 x st. à 1200mm TBTHSMYGFLEX TJOCKLEK HÖJD LÄNGD BREDD ART. NR mm mm mm mm TH350SB x 5 50 THSTRIPS Startlist Jackon Thermoputs Säck à 25 kg. Åtgång ca. 12 kg/m2 putsad yta. Art. nr. TBTHPUSS25 Träkilar Används tillsammans med regelbygel för vertikal avstyvning. paket à 20 st. Art. nr. TBTHKILE Stålregel till 250 block Stålregel med håltag Åtgång ca. 2,2 m/m2 vägg Paket à 24lm Regellängd: 1,2 m Art. nr. TBTHSPIKERS 8mm x 2,5m, rostfritt Art. nr. TBTHSL08 Regelbygel 250 För vertikal avstyvning av Thermomur 250 Art. nr. TBTHB250 Spik Kamspik 100mm i paket om 500 st. Art. nr. TBTHSPIKER100 Åtgång 7 spik/regel Hörnarmering rostfritt stål längd om 2500 mm pr. stk. Art. nr. TBTHARMHS Armeringsväv Åtgång ca. 1,1 m2/m2 vägg. Rulle à 20 m2 Art. nr. TBTHARM20 Nyhet Nyhet Hörnarmering plast plast, 50 m pr. rulle Art. nr. TBTHHP Rulle á 50 m2 Art. nr. TBTHARM50 Nyhet Bjälklagsblock 350 Block för uppbyggnad av bjälklag, h = 300 mm Art. nr. TH350SKILLER Strips cm strips för tillpasning av höjden i steg om 50 mm. b = 100 mm, h = 50 mm, l = 1200 mm Art. nr. TH350STRIPS Avslutnings- / skrålist Skrålist för bredare betongklack vid avslut. b = 100 mm, h = 100 mm, l = 1200 mm Art. nr. TH350STRIPS

18 Jackon Produktöversikt Jackon våtrumsskiva Skiva som underlag för kakel. Inbyggnad av badkar, handfat och annan inredning. Vid delning av pall tillkommer kr. 250:00 i emballagekonstnad. Våtrumsskiva Används som underlag för kakel. Montering direkt på mur och regelverk. Inbyggnad av badkar, handfat och annan inredning. Renovering av gamla rum. TG 2283 LÄNGD BREDD TJOCKLEK ANTAL ART. NR. mm mm mm st./pall m 2 /pall ,0 VRS ,0 VRS ,0 VRS ,0 VRS ,0 VRS ,0 VRS ,0 VRS ,9 VRS ,9 VRS Våtrumsskiva, vinkel Används när man vill klä in rör i hörn lodrätt och vågrätt. Skivan är färdig för kakelsättning x VRV x VRV x VRV x VRV x VRV ) 2) Kreativ Våtrumsskiva, Används som underlag för kakel. Böjbar skiva för runda konstruktioner. 1) Böjbar på tvären i längdriktningen. 2) Böjbar i längdriktningen ) ,5 VRK ) ,0 VRK ) ,5 VRK ) ,0 VRK Kan böjas ner till en ytterdiameter på 480 mm. 18

19 Jackon våtrum sortiment Tillbehör, beslag, ankare, membran och fästanordningar TG 2283 TYP STORLEK ANT. PR. PKT. ANT. PR. ART. NR. mm stk KARTONG Jackon våtrum Beslag För infästning och förlängning av våtrumsoch membranskivor. BS31 U-profil 100 x 30 x pk 16 stk TBVRBS31 BS51 U-profil 100 x 50 x pk 16 stk TBVRBS51 BS81 U-profil 100 x 80 x pk 16 stk TBVRBS81 BS33 H-profil 100 x 30 x pk 16 stk TBVRBS33 BS53 H-profil 100 x 50 x pk 16 stk TBVRBS53 BS83 H-profil 100 x 80 x pk 16 stk TBVRBS83 BS34 Hörn-profil 100 x 30 x pk 16 stk TBVRBS34 BS54 Hörn -profil 100 x 50 x pk 16 stk TBVRBS54 AW020 Ankare till vinkel 100 x 20 x pk 16 stk TBVRAW020 INFÄSTNINGAR DIAMETER LÄNGD ANT. PR. PKT. ANT. PR. ART. NR. mm mm stk KARTONG Slagdymling Används för fäste på mur och betongvägg. Förborra med 8 mm borr. Åtgång 8 st/skiva pk 120 stk TBVRSD pk 120 stk TBVRSD pk 120 stk TBVRSD stk TBVRSD stk TBVRSD stk TBVRSD Monteringsset Brickor + skruvar till trä- och stålreglar. STORLEK TILL ANTAL mm SKIVTJOCKLEK 32 S 100 6, 10 mm 100 TBVRMS M , 20 mm 100 TBVRMS L , 50 mm 100 TBVRMS S , 10 mm 1000 TBVRMS M , 20 mm 1000 TBVRMS L , 50 mm 1000 TBVRMS Brickor Bricka för fäste i regelverk av trä eller stål. DIAMETER ANTAL/PKT st. 32 mm 1000 TBVRB Monteringslim till våtrumsskivor Soudal Fix All INNHÅLL ANTAL PR. PK. st. 290 ml 12 TBVRLIM

20 Jackon Produktöversikt Jackon PE-produkter Parkettunderlag, isoleringsmatta, syllisolering, fogbottningslist. Diffusionstätt - Parkettunderlag - Laminatunderlag Underlagen används under laminat och parkettgolv för att dämpa klack och stegljud och som fuktspärr mot betong. TJOCKLEK BREDD ANTAL ART. NR. Foam Folie Tot. Netto m 2 /rull rullar/kart. mm mm mm mm netto stk. 3,0 0, PEPARKDIFF25 1,8 0, PELAMDIFF25 1,8 0, PELAMDIFF15 Parkettunderlag Laminatunderlag Tar upp ojämnheter i underlaget och ger utmärkt stegljudsreduktion, vid l äggning av parkett, laminat- och brädgolv. Volymvikt = 30 kg/m 3 TJOCKLEK BREDD INNEHÅLL/RULLE ANTAL RULLAR/KARTONG mm mm l.m. m 2 stk , PEPARK , PEPARK , PEPARK75 1, , PELAM15 1, , PELAM25 Isoleringsmatta För isolering och skydd av nygjutna betonggolv och dyl. Laminerat för att öka styrkan. TJOCKLEK BREDD INNEHÅLL/RULLE mm mm l.m. m 3 m ,0 100 PEVINTER Syllisolering För isolering under syll och mellan vägg och element i betong/lättbetong. Diffusionstätt. TJOCKLEK BREDD INNEHÅLL/KARTONG mm mm ant. rullar meter/rulle meter/paket PESVILL PESVILL PESVILL PESVILL PESVILL PESVILL195 Fogbottningslist För tätning av sprickor/- öppningar i alla typer av konstruktioner. DIAMETER ANTAL/KARTONG mm m PELIST PELIST PELIST PELIST PELIST PELIST PELIST PELIST PELIST50 20

21 VVS/VA-produkter Tjälisolering av ledningar. Jackopor 150 isoleringslåda För tjälisolering av grunda VA-ledningar. U-formen är helgjuten. Jackofoam 400 Lock För att tåla tyngre belastningar används lock av Jackofoam. TYP LÄNGD TJOCKLEK INV. MÅTT (bxh) ART. NR. mm mm mm x mm Std. A x 150 KJPSTDA Std. B x 150 KJPSTDB Std. C x 220 KJPSTDC Std. A x 1000 KJFSTDAL050 Std. A x 1000 KJFSTDAL060 Std. B/C x 1000 KJFSTDBL050 Std. B/C x 1000 KJFSTDBL060 Std. B/C x 1000 KJFSTDBL080 Jackofoam 200 isoleringslåda För tjälisolering av grunda VA-ledningar. Levereras i platta paket och sätts enkelt ihop på plats. Tack vare skivornas utformning med not och fjäder bryts köldbryggan effektivt och isolerlådorna kan även omlottskarvas på längden vilket motverkar att lådorna glider isär i längdled. Lock finns som tillval till samtliga format. OBS. Alla sidstycken kan kombineras med alla bottenbitar av samma plattjocklek vilket ger stor kombinationsmöjlighet vad gäller mått på isolerlådan. Lev.tid = ca. 10 arbetsdagar Bottenbitar och lock packas i buntar om 8 st/paket. Sidstycken ligger buntade 16 st/paket. Isolerlådorna säljs även styckvis. BOTTENBITAR LÄNGD TJOCKLEK INV. BREDD TYP mm mm mm 515 B JFILB B JFILB B JFILB B JFILB B JFILB B JFILB B JFILB B JFILB B JFILB745 SIDSTYCKEN LÄNGD TJOCKLEK INV. HÖJD TYP mm mm mm 515S JFILS S JFILS S JFILS S JFIL530S 540S JFIL540S 550S JFIL550S 715S JFILS S JFILS S JFILS S JFILS740 LOCK LÄNGD TJOCKLEK UTV. BREDD TYP mm mm mm 515L JFILL L JFILL L JFILL L JFILL L JFILL L JFILL L JFILL L JFILL L JFILL745 NYHET GRÅ Jackopor rörskålar Formgjutna skålar med not och spont. Rörskålar för isolering av kall- och varmvattenledningar, där temperaturen ej överstiger 90 C. SKÅLENS INV. DIAM. TJOCKLEK METER/KARTONG mm mm meter RORJP RORJP RORJP RORJP RORJP RORJP RORJP RORJP RORJP114010

22 Jackon Produktöversikt Jackopor takisolering Alla takfall kan även fås i Jackon Super EPS. Jackopor 80 Takfall 1 : 40 För isolering och uppbyggnad av takfall på platta tak. FALL HÖJD LÄNGD BREDD ART. NR. mm m 1 : ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF Jackopor 80 Takfall 1 : 60 För isolering och uppbyggnad av takfall på platta tak. 1 : ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF Jackopor 80 Takfall 1 : 100 För isolering och uppbyggnad av takfall på platta tak. 1 : ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF ,2 x 2,4 TF Jackopor 80 Motfallsskiva För isolering och uppbyggnad enkelfall vid takfot, brunnar m.m. Övriga längder och bredder offereras på begäran Jackopor 80 Fotränna För uppbyggnad av ränna. HÖJD LÄNGD BREDD ART. NR. mm mm mm TF8080/3 FALL TF8080/4 FALL TF8080/5 FALL TF8080/6 FALL TF8080/8 FALL HÖJD LÄNGD BREDD botten / toppen 150 * /60 FR

23 Jackopor 80 ränndalskil För isolering och uppbyggnad av fall mot takbrunn. Typ 1: 1:60 i längdriktning 1:15 i tvärriktning Typ 2: 1:50 i längdriktning 1:10 i tvärriktning Kan även fås i Jackon Super EPS. Kontakta oss för pris. TYP 1 TYP 2 ART. NR. Längd (mm) Längd (mm) TF108CD TF108CD TF108CD TF108CD TF108CD TF108CD TF108CD TF108CD TF108CD TF108CD Jackon Ränndalskil Typ 1 modul 600 x 1200 mm Typ 2 modul 1000 x 1000 mm Skivor med rak kant För isolering av lätta plåttak, betong- och lättbetongtak. Inplastad på pall på begäran. Skivor med rak kant. 20% bättre isolervärde För isolering av lätta plåttak, betong- och lättbetongtak. Levereras bandat på strö.

24 Jackon Produktöversikt Jackon Nyheter Jackon Superdrän Jackon Superdrän är det senaste inom dräneringsteknologin med marknadens i särklass bästa isolervärde. Detta tillsammans med ett extremt lågt fuktupptag och suveräna dränerande egenskaper gör att Jackon Superdrän blir det självklara valet vid isolering och dränering av källarytterväggar. Marknadens bästa isolervärde Extremt lågt fuktupptag och suveräna dränerande egenskaper Møklegaards Trykkeri AS, Fredrikstad - 04/13 Thermomur Väggsystem Thermomur är ett komplett byggsystem för grundmur och väggar. Thermomur väggsystem är baserat på block av expanderad polystyren (EPS). Blocken byggs enkelt och snabbt ihop och en grundmur till bostadshuset kan byggas på en dag! Thermomur ger dessutom en välisolerad och lufttät konstruktion utan köldbryggor. Enkel och snabb montering Inga köldbryggor Lätta block inga tunga lyft Mycket god isolering Thermomur väggsystem bättre blir det inte! Arkitekt Pål Ross Siroc radieelement Siroc kantelement har funnits i snart 40 år och är Sveriges i särklass mest sålda kantelement! Siroc kantelement utvecklas kontinuerligt för att möta morgondagens krav. Vi ser allt mer rundade former på dagens byggnader vilket har lett till Siroc radieelement; ett kantelement med svängd front efter kundens önskemål, vem har sagt att det skall vara krångligt att inte bygg kantigt? Det svängda elementet underlättar byggnationen och man får ett snabbt och effektivt byggande med ett exakt resultat. Utöver Siroc radieelement har vi på Jackon möjlighet att skräddarsy kantelelement efter Ert önskemål, fråga oss. Välkommen till möjligheternas Siroc. Jackon AB Box 38, Kållered Telefon: Telefax: jackon@jackon.se Order mail: order@jackon.se tungviktare på lätta lösningar
