ELEKTRONISK VIKTINDIKATOR MODELL LD

Transkript

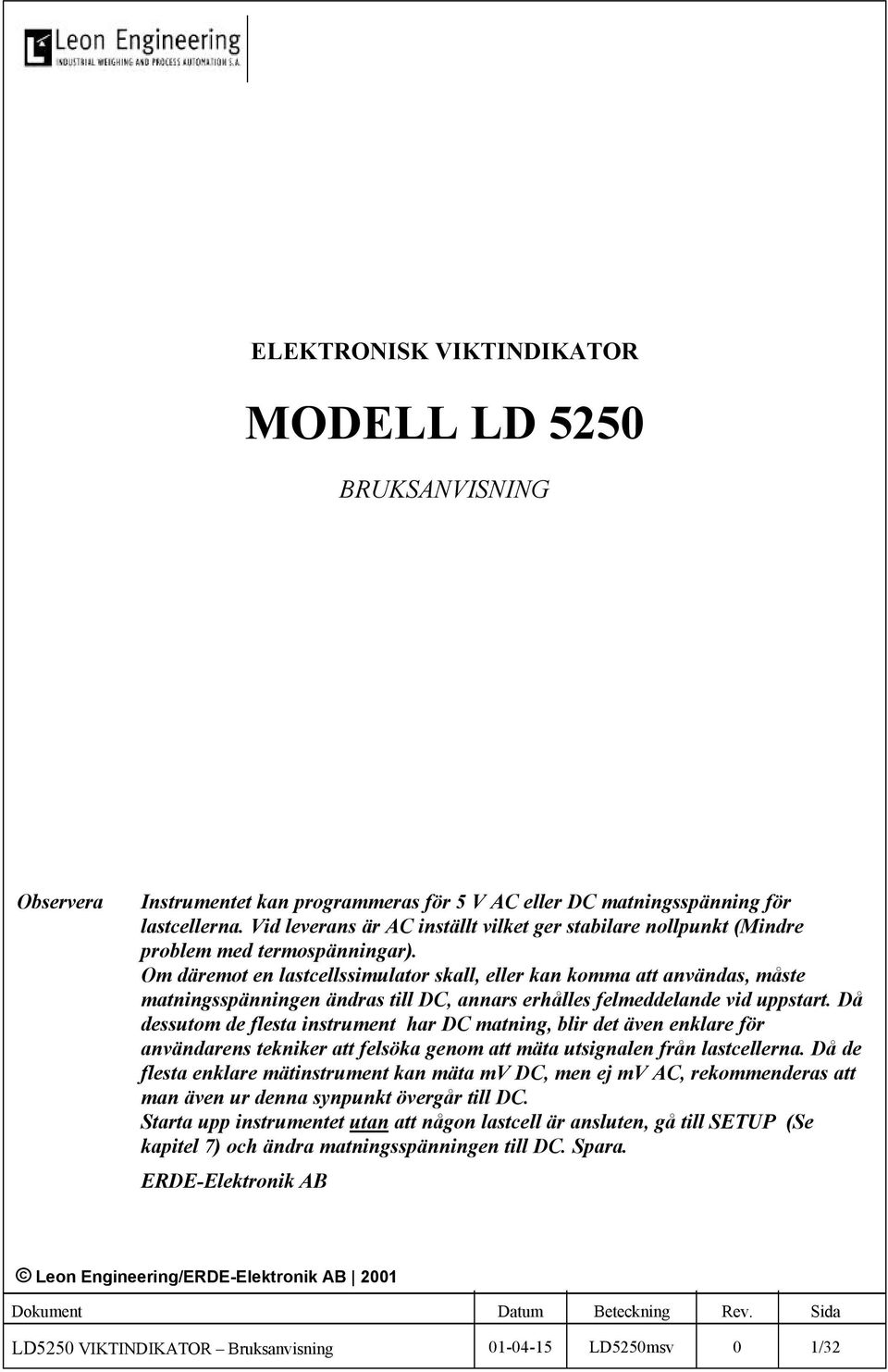

1 ELEKTRONISK VIKTINDIKATOR MODELL LD 5250 BRUKSANVISNING Observera Instrumentet kan programmeras för 5 V AC eller DC matningsspänning för lastcellerna. Vid leverans är AC inställt vilket ger stabilare nollpunkt (Mindre problem med termospänningar). Om däremot en lastcellssimulator skall, eller kan komma att användas, måste matningsspänningen ändras till DC, annars erhålles felmeddelande vid uppstart. Då dessutom de flesta instrument har DC matning, blir det även enklare för användarens tekniker att felsöka genom att mäta utsignalen från lastcellerna. Då de flesta enklare mätinstrument kan mäta mv DC, men ej mv AC, rekommenderas att man även ur denna synpunkt övergår till DC. Starta upp instrumentet utan att någon lastcell är ansluten, gå till SETUP (Se kapitel 7) och ändra matningsspänningen till DC. Spara. ERDE-Elektronik AB Leon Engineering/ERDE-Elektronik AB 2001 LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 1/32

2 LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 2/32

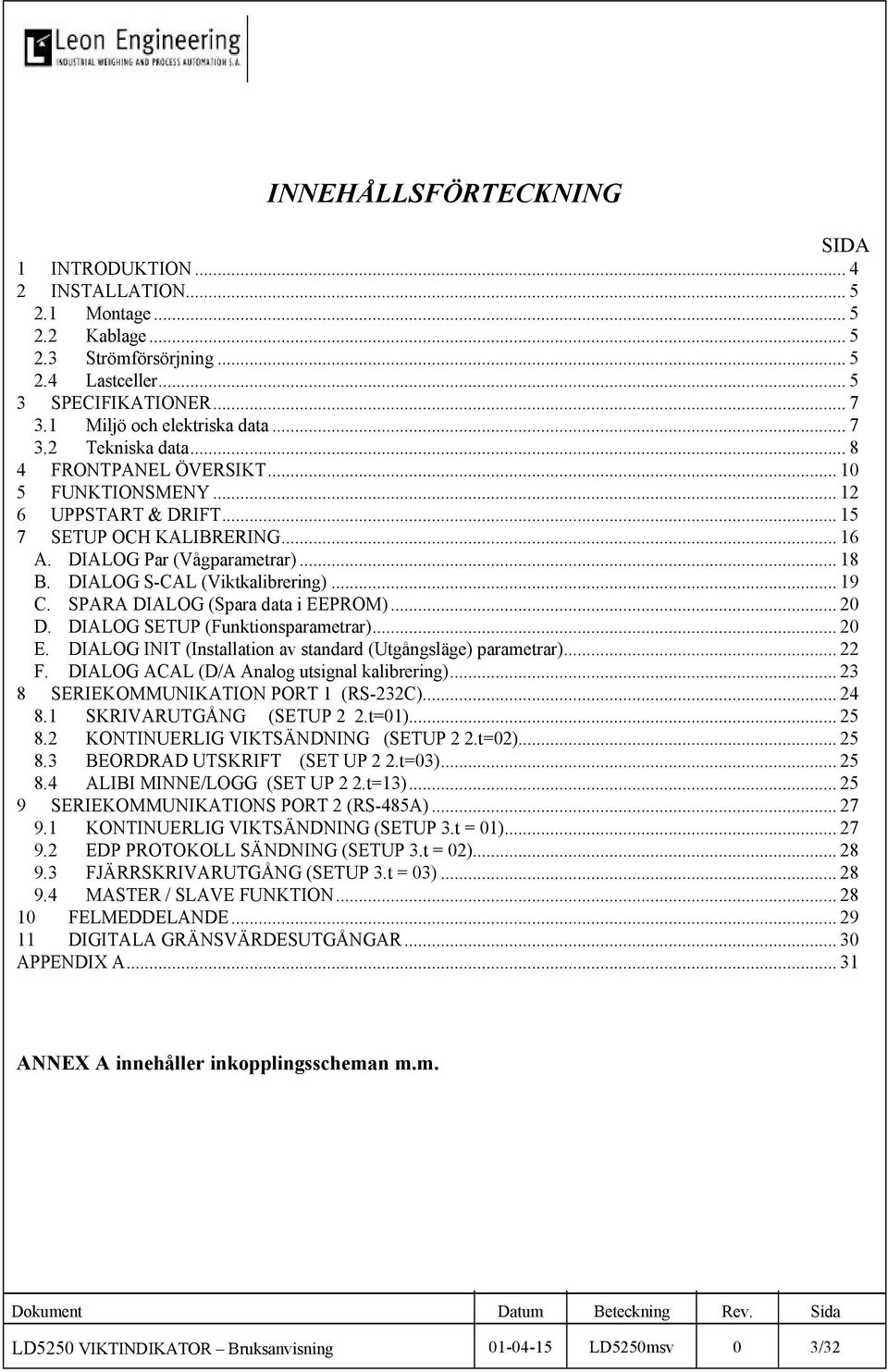

3 INNEHÅLLSFÖRTECKNING SIDA 1 INTRODUKTION INSTALLATION Montage Kablage Strömförsörjning Lastceller SPECIFIKATIONER Miljö och elektriska data Tekniska data FRONTPANEL ÖVERSIKT FUNKTIONSMENY UPPSTART & DRIFT SETUP OCH KALIBRERING A. DIALOG Par (Vågparametrar) B. DIALOG S-CAL (Viktkalibrering) C. SPARA DIALOG (Spara data i EEPROM) D. DIALOG SETUP (Funktionsparametrar) E. DIALOG INIT (Installation av standard (Utgångsläge) parametrar) F. DIALOG ACAL (D/A Analog utsignal kalibrering) SERIEKOMMUNIKATION PORT 1 (RS-232C) SKRIVARUTGÅNG (SETUP 2 2.t=01) KONTINUERLIG VIKTSÄNDNING (SETUP 2 2.t=02) BEORDRAD UTSKRIFT (SET UP 2 2.t=03) ALIBI MINNE/LOGG (SET UP 2 2.t=13) SERIEKOMMUNIKATIONS PORT 2 (RS-485A) KONTINUERLIG VIKTSÄNDNING (SETUP 3.t = 01) EDP PROTOKOLL SÄNDNING (SETUP 3.t = 02) FJÄRRSKRIVARUTGÅNG (SETUP 3.t = 03) MASTER / SLAVE FUNKTION FELMEDDELANDE DIGITALA GRÄNSVÄRDESUTGÅNGAR APPENDIX A ANNEX A innehåller inkopplingsscheman m.m. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 3/32

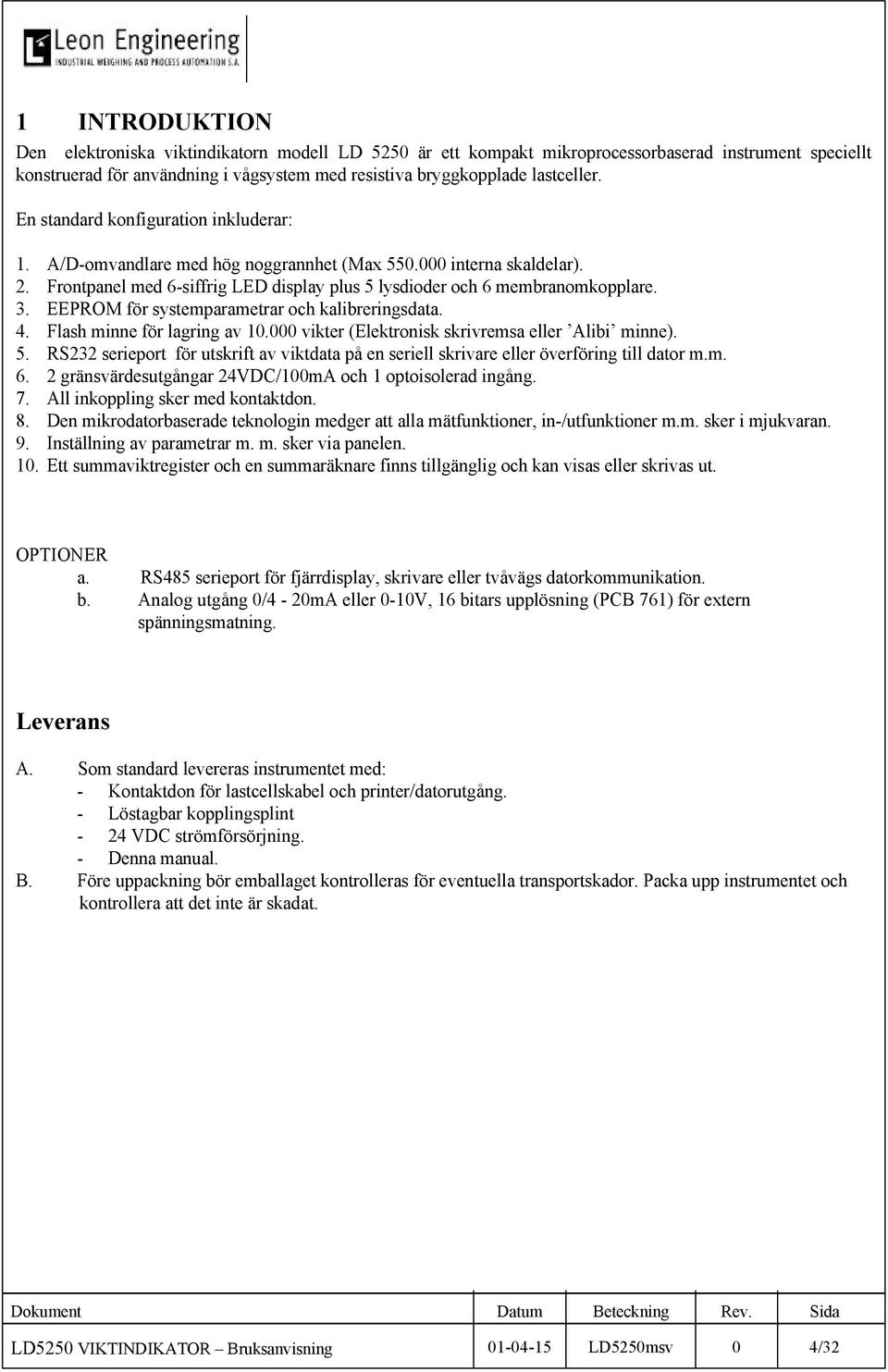

4 1 INTRODUKTION Den elektroniska viktindikatorn modell LD 5250 är ett kompakt mikroprocessorbaserad instrument speciellt konstruerad för användning i vågsystem med resistiva bryggkopplade lastceller. En standard konfiguration inkluderar: 1. A/D-omvandlare med hög noggrannhet (Max interna skaldelar). 2. Frontpanel med 6-siffrig LED display plus 5 lysdioder och 6 membranomkopplare. 3. EEPROM för systemparametrar och kalibreringsdata. 4. Flash minne för lagring av vikter (Elektronisk skrivremsa eller Alibi minne). 5. RS232 serieport för utskrift av viktdata på en seriell skrivare eller överföring till dator m.m gränsvärdesutgångar 24VDC/100mA och 1 optoisolerad ingång. 7. All inkoppling sker med kontaktdon. 8. Den mikrodatorbaserade teknologin medger att alla mätfunktioner, in-/utfunktioner m.m. sker i mjukvaran. 9. Inställning av parametrar m. m. sker via panelen. 10. Ett summaviktregister och en summaräknare finns tillgänglig och kan visas eller skrivas ut. OPTIONER a. RS485 serieport för fjärrdisplay, skrivare eller tvåvägs datorkommunikation. b. Analog utgång 0/4-20mA eller 0-10V, 16 bitars upplösning (PCB 761) för extern spänningsmatning. Leverans A. Som standard levereras instrumentet med: - Kontaktdon för lastcellskabel och printer/datorutgång. - Löstagbar kopplingsplint - 24 VDC strömförsörjning. - Denna manual. B. Före uppackning bör emballaget kontrolleras för eventuella transportskador. Packa upp instrumentet och kontrollera att det inte är skadat. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 4/32

5 2 INSTALLATION 2.1 Montage Instrumentet måste monteras så att det inte utsätts för kraftiga vibrationer, hög värme eller hög fuktighet. Undvik att montera det så att fronten träffas av direkt solljus. Instrumentet bör monteras i en för operatören lämplig höjd. Erforderlig panelhåltagning är 136.5mm x 66.5mm. 2.2 Kablage All inkoppling sker på den bakre panelen via kontaktdon eller kopplingsplint. Kontaktdonen är försedda med dragavlastnimg för kabeln. Använd en skärmad lastcellskabel 6 x 0,5 mm 2, en skärmad 3 x 0,34 mm 2 för RS-232C och en skärmad partvinnad 2 x 0,34 mm 2 för RS-485 anslutning. OBSERVERA: Förlägg inte signalkablar tillsammans med kraftkablar. Anslut endast skärmar där det anvisas på inkopplingsschemat. 2.3 Strömförsörjning Instrumentet levereras normalt för 24 VDC strömförsörjning. Använd ett externt glättat eller reglerat nätaggregat eller batteri. Max effekt 10 VA.. INKOPPLING (ST2) Stift 1 = Strömförsörjning+ (Power+) Stift 2 = Strömförsörjning- (Power-) Stift 3 = INPUT1+ (INPUT1) Stift 4 = INPUT1- (INP. COMMON-) Stift 5 = OUTPUT1 (OUTPUT1) Stift 6 = OUTPUT2 (OUTPUT2) Stift 7 = OUTPUT GEMENSAM+ (OUT. COMMON+) 2.4 Lastceller INKOPPLING : Anslut lastcellerna enligt inkopplingsschemat. MAX. KABELL.: 300 meters * kabelarea i mm 2. Till exempel vid 0,5 mm 2 : 300 * 0.5 = 150 m. MÄTOMRÅDE : Ett till 2.0 mv/v område är tillåtet (Inklusive tomvikt) med förstärkning GAIN=10 mv eller ett to +4.0 mv/v med förstärkning GAIN=20 mv. Den totala lastcellskapaciteten måste väljas så att insignalen är minst 0,4 ± uv/skaldel. För insignal mindre än 0,4 uv/skaldel garanteras ej full temperaturnoggrannhet.. OMVANDLINGS : Användaren kan justera den interna A/D-omvandlarens omvandlingshastighet. HASTIGHET Normalt är den inställd på 14 Hz vilket är lämpligt för statisk vägning och ofta även för dynamisk vägning. LASTCELLS- : 5 V, AC (Vid leverans) eller DC (Väljes i SETUP) för upp till 10 lastceller på 350 MATNING ohm vardera. INKOPPLING (J2) Stift 1 = +MATNINGSSPÄNNING (-EXCITATION) Stift 2 = -SENSE (-SENSE) Stift 3 = +SENSE (+SENSE) Stift 4 = +MATNINGSSPÄNNING (+EXCITATION) Stift 5 = -SIGNAL (-SIGNAL) Stift 6 = +SIGNAL (+SIGNAL) Stift 7-8 = BYGEL CAL LOCK (CALIB. ENABLE) LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 5/32

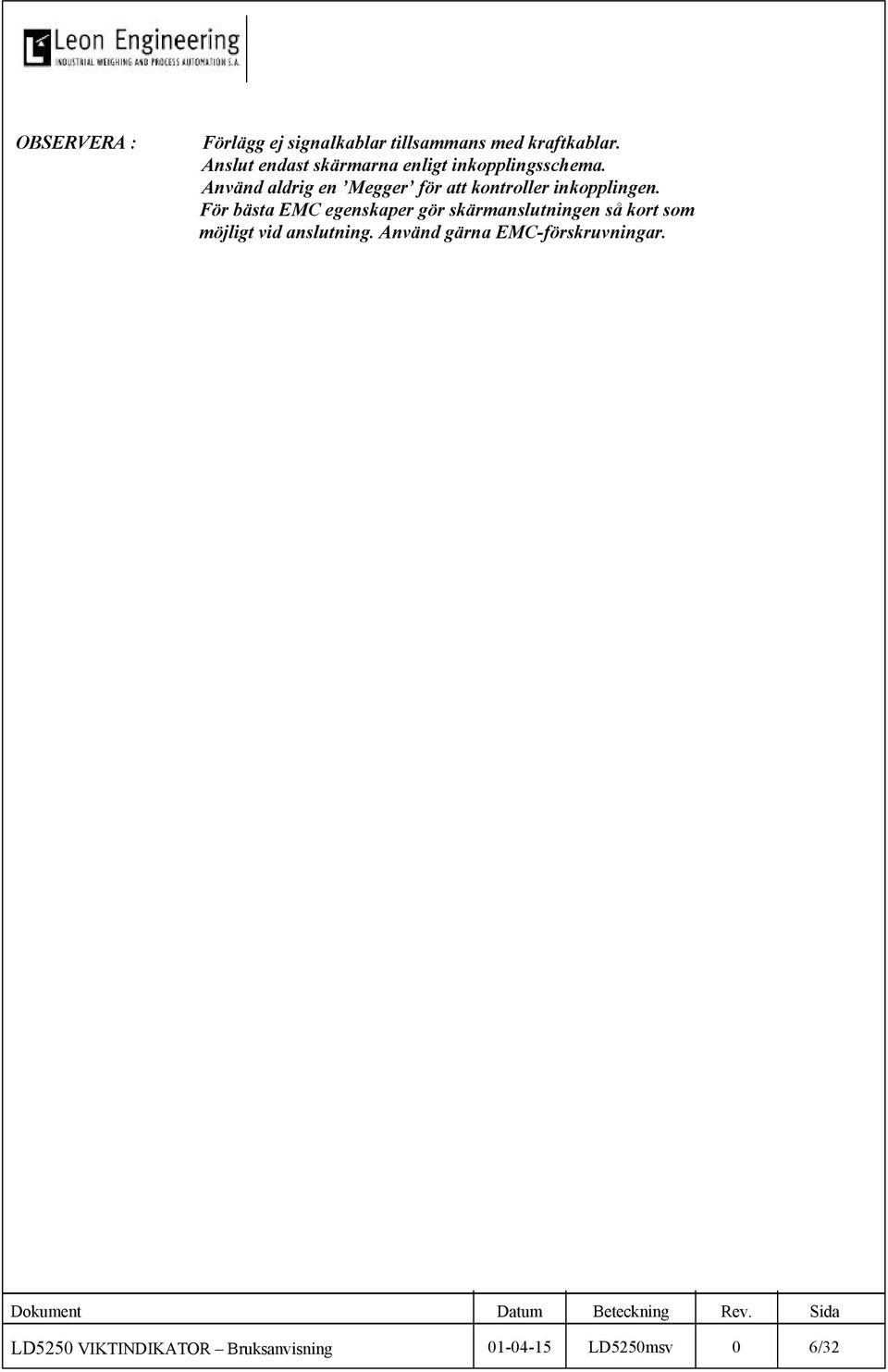

6 OBSERVERA : Förlägg ej signalkablar tillsammans med kraftkablar. Anslut endast skärmarna enligt inkopplingsschema. Använd aldrig en Megger för att kontroller inkopplingen. För bästa EMC egenskaper gör skärmanslutningen så kort som möjligt vid anslutning. Använd gärna EMC-förskruvningar. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 6/32

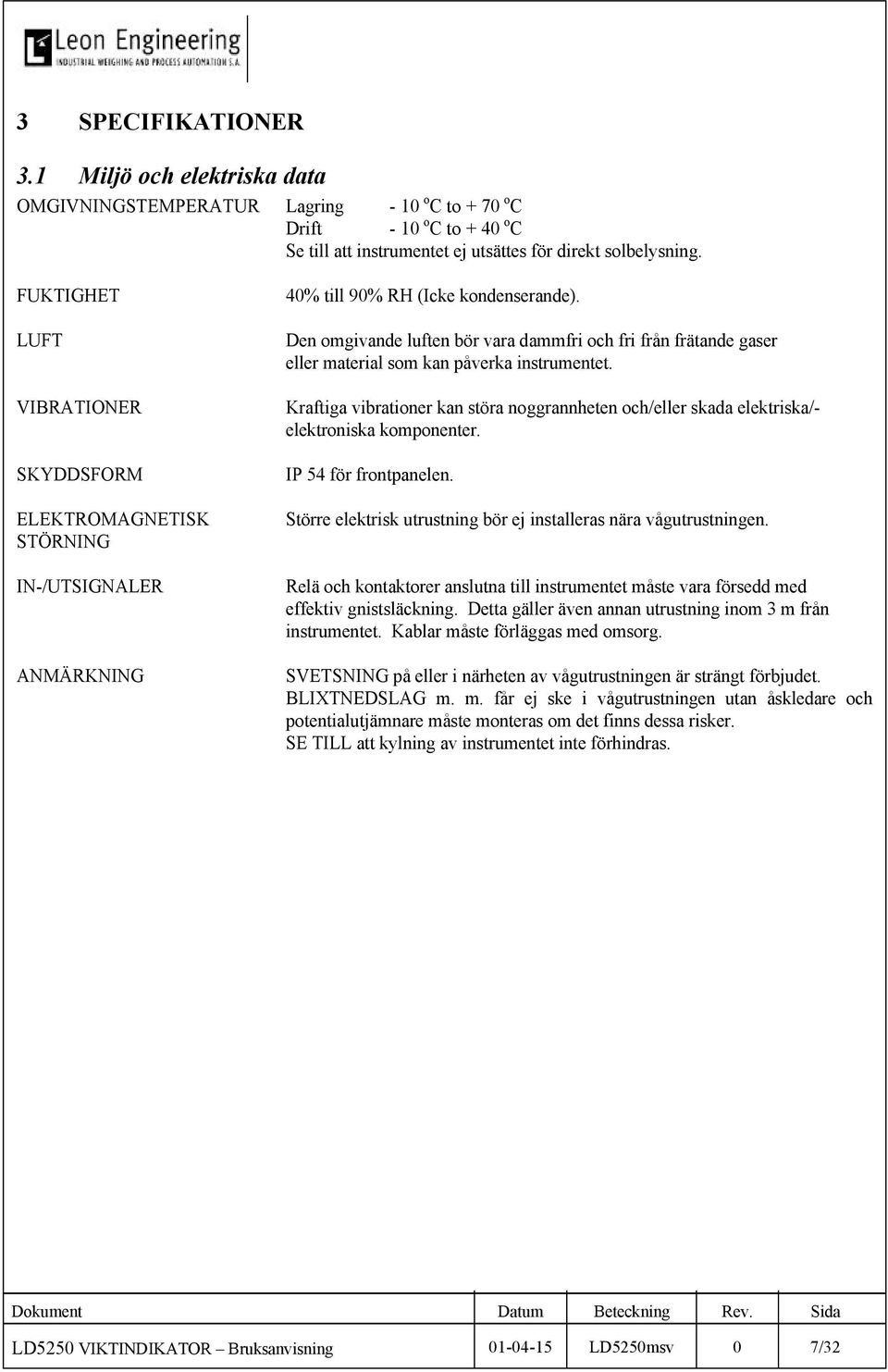

7 3 SPECIFIKATIONER 3.1 Miljö och elektriska data OMGIVNINGSTEMPERATUR Lagring - 10 o C to + 70 o C Drift - 10 o C to + 40 o C Se till att instrumentet ej utsättes för direkt solbelysning. FUKTIGHET LUFT VIBRATIONER SKYDDSFORM ELEKTROMAGNETISK STÖRNING IN-/UTSIGNALER ANMÄRKNING 40% till 90% RH (Icke kondenserande). Den omgivande luften bör vara dammfri och fri från frätande gaser eller material som kan påverka instrumentet. Kraftiga vibrationer kan störa noggrannheten och/eller skada elektriska/- elektroniska komponenter. IP 54 för frontpanelen. Större elektrisk utrustning bör ej installeras nära vågutrustningen. Relä och kontaktorer anslutna till instrumentet måste vara försedd med effektiv gnistsläckning. Detta gäller även annan utrustning inom 3 m från instrumentet. Kablar måste förläggas med omsorg. SVETSNING på eller i närheten av vågutrustningen är strängt förbjudet. BLIXTNEDSLAG m. m. får ej ske i vågutrustningen utan åskledare och potentialutjämnare måste monteras om det finns dessa risker. SE TILL att kylning av instrumentet inte förhindras. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 7/32

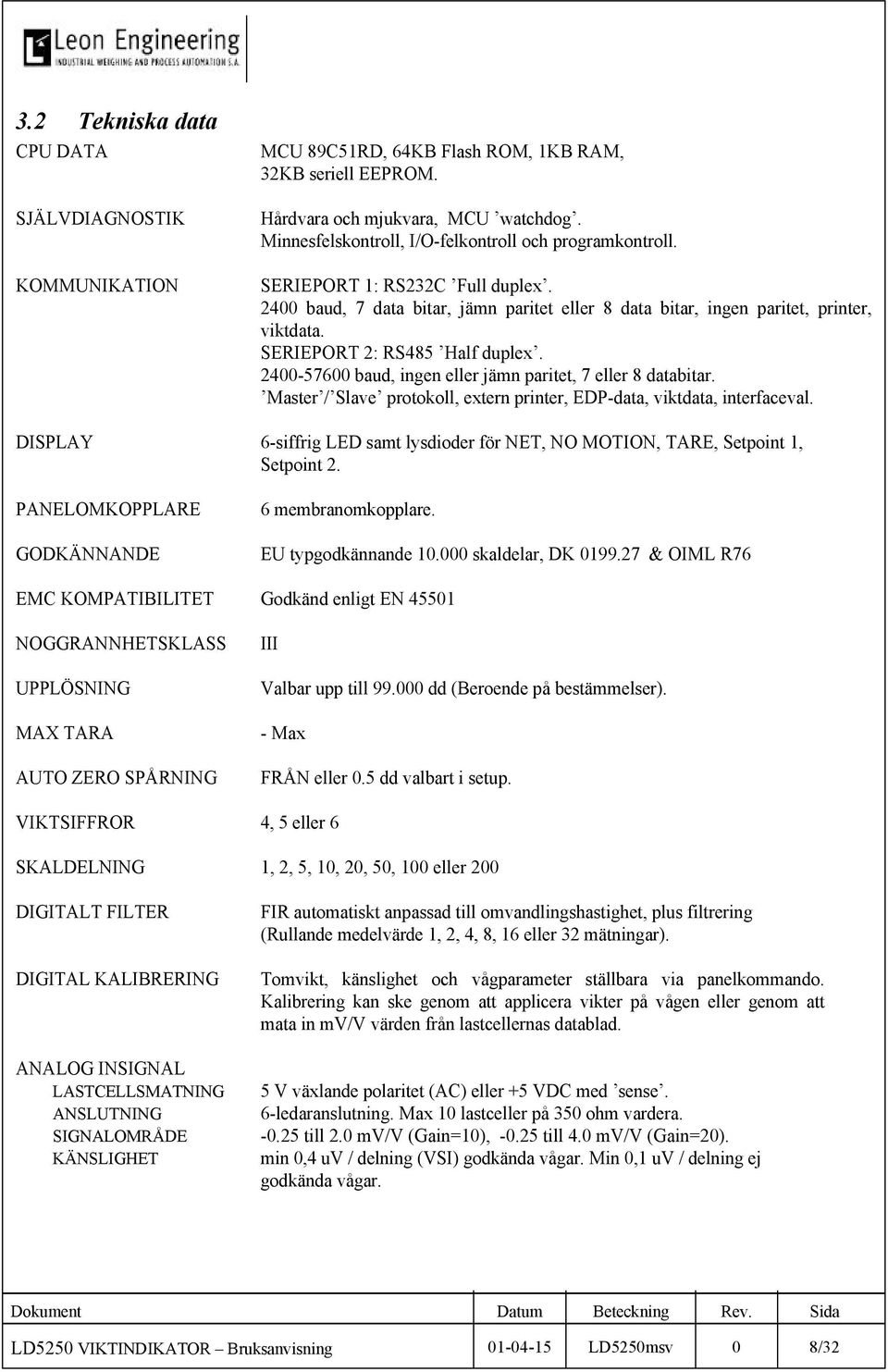

8 3.2 Tekniska data CPU DATA SJÄLVDIAGNOSTIK KOMMUNIKATION MCU 89C51RD, 64KB Flash ROM, 1KB RAM, 32KB seriell EEPROM. Hårdvara och mjukvara, MCU watchdog. Minnesfelskontroll, I/O-felkontroll och programkontroll. SERIEPORT 1: RS232C Full duplex baud, 7 data bitar, jämn paritet eller 8 data bitar, ingen paritet, printer, viktdata. SERIEPORT 2: RS485 Half duplex baud, ingen eller jämn paritet, 7 eller 8 databitar. Master / Slave protokoll, extern printer, EDP-data, viktdata, interfaceval. DISPLAY 6-siffrig LED samt lysdioder för NET, NO MOTION, TARE, Setpoint 1, Setpoint 2. PANELOMKOPPLARE GODKÄNNANDE 6 membranomkopplare. EU typgodkännande skaldelar, DK & OIML R76 EMC KOMPATIBILITET Godkänd enligt EN NOGGRANNHETSKLASS UPPLÖSNING MAX TARA AUTO ZERO SPÅRNING III Valbar upp till dd (Beroende på bestämmelser). - Max FRÅN eller 0.5 dd valbart i setup. VIKTSIFFROR 4, 5 eller 6 SKALDELNING 1, 2, 5, 10, 20, 50, 100 eller 200 DIGITALT FILTER DIGITAL KALIBRERING ANALOG INSIGNAL LASTCELLSMATNING ANSLUTNING SIGNALOMRÅDE KÄNSLIGHET FIR automatiskt anpassad till omvandlingshastighet, plus filtrering (Rullande medelvärde 1, 2, 4, 8, 16 eller 32 mätningar). Tomvikt, känslighet och vågparameter ställbara via panelkommando. Kalibrering kan ske genom att applicera vikter på vågen eller genom att mata in mv/v värden från lastcellernas datablad. 5 V växlande polaritet (AC) eller +5 VDC med sense. 6-ledaranslutning. Max 10 lastceller på 350 ohm vardera till 2.0 mv/v (Gain=10), till 4.0 mv/v (Gain=20). min 0,4 uv / delning (VSI) godkända vågar. Min 0,1 uv / delning ej godkända vågar. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 8/32

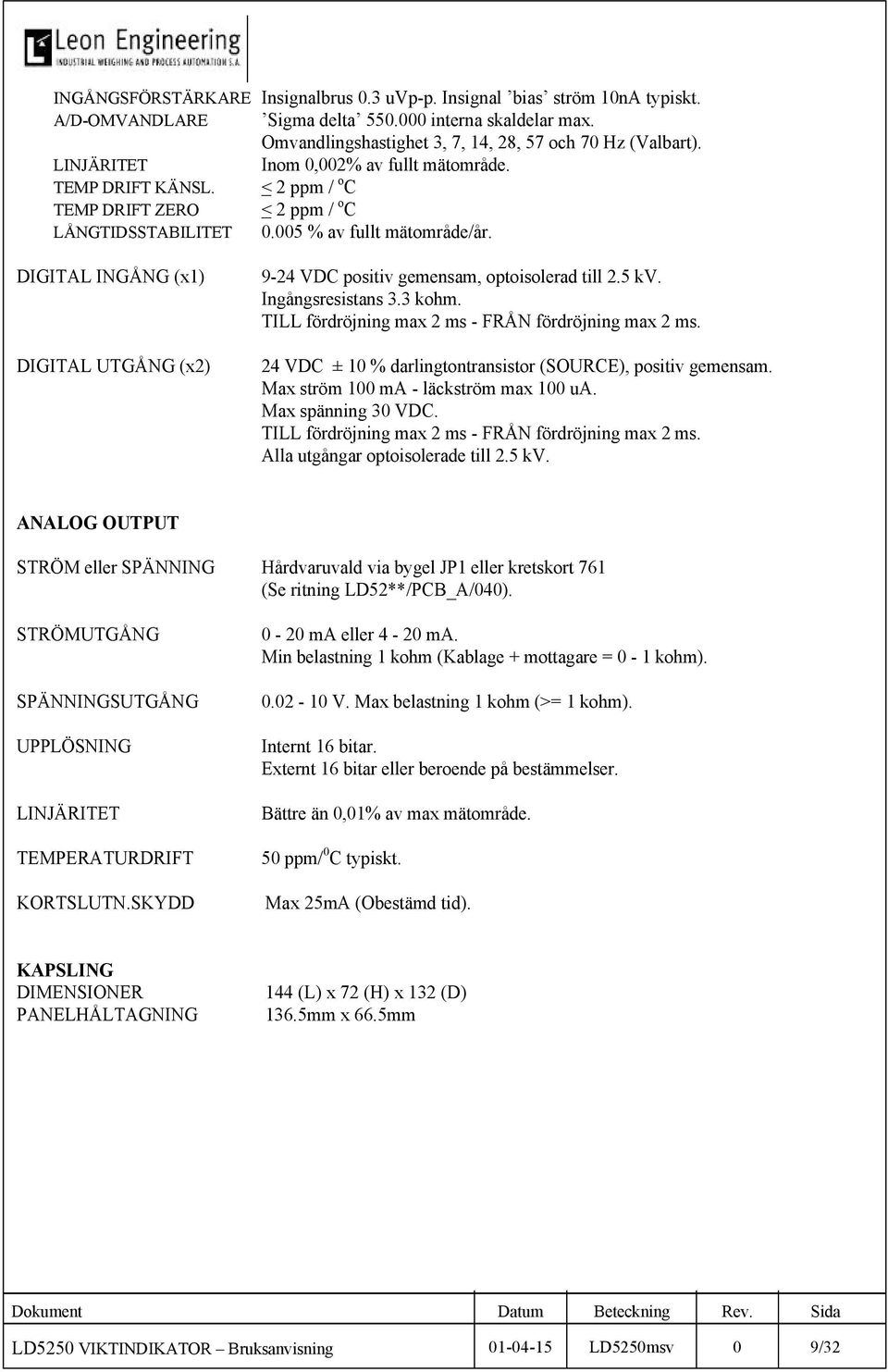

9 INGÅNGSFÖRSTÄRKARE Insignalbrus 0.3 uvp-p. Insignal bias ström 10nA typiskt. A/D-OMVANDLARE Sigma delta interna skaldelar max. Omvandlingshastighet 3, 7, 14, 28, 57 och 70 Hz (Valbart). LINJÄRITET Inom 0,002% av fullt mätområde. TEMP DRIFT KÄNSL. < 2 ppm / o C TEMP DRIFT ZERO < 2 ppm / o C LÅNGTIDSSTABILITET % av fullt mätområde/år. DIGITAL INGÅNG (x1) DIGITAL UTGÅNG (x2) 9-24 VDC positiv gemensam, optoisolerad till 2.5 kv. Ingångsresistans 3.3 kohm. TILL fördröjning max 2 ms - FRÅN fördröjning max 2 ms. 24 VDC ± 10 % darlingtontransistor (SOURCE), positiv gemensam. Max ström 100 ma - läckström max 100 ua. Max spänning 30 VDC. TILL fördröjning max 2 ms - FRÅN fördröjning max 2 ms. Alla utgångar optoisolerade till 2.5 kv. ANALOG OUTPUT STRÖM eller SPÄNNING Hårdvaruvald via bygel JP1 eller kretskort 761 (Se ritning LD52**/PCB_A/040). STRÖMUTGÅNG SPÄNNINGSUTGÅNG UPPLÖSNING LINJÄRITET TEMPERATURDRIFT KORTSLUTN.SKYDD 0-20 ma eller 4-20 ma. Min belastning 1 kohm (Kablage + mottagare = 0-1 kohm) V. Max belastning 1 kohm (>= 1 kohm). Internt 16 bitar. Externt 16 bitar eller beroende på bestämmelser. Bättre än 0,01% av max mätområde. 50 ppm/ 0 C typiskt. Max 25mA (Obestämd tid). KAPSLING DIMENSIONER PANELHÅLTAGNING 144 (L) x 72 (H) x 132 (D) 136.5mm x 66.5mm LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 9/32

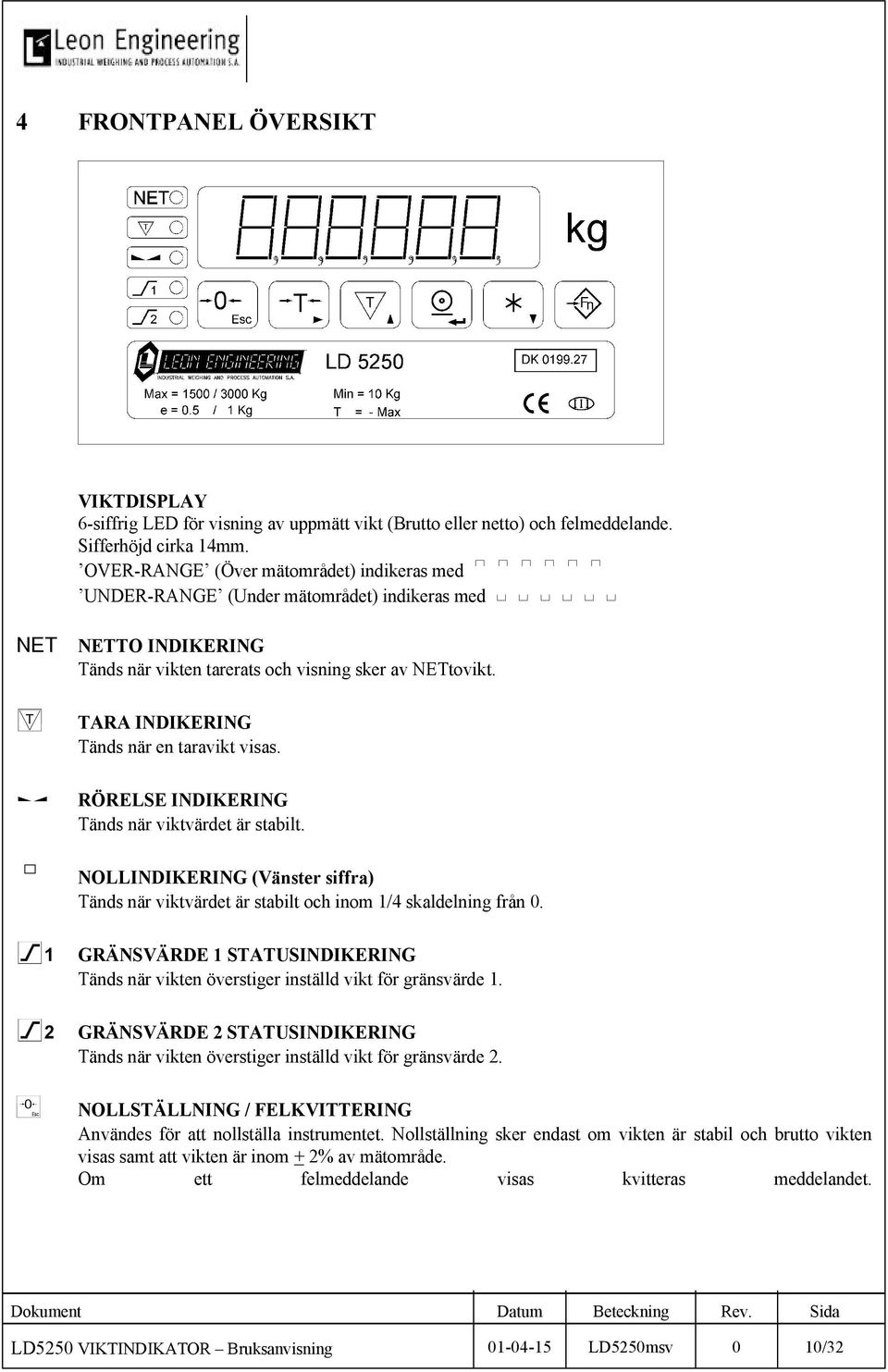

10 4 FRONTPANEL ÖVERSIKT VIKTDISPLAY 6-siffrig LED för visning av uppmätt vikt (Brutto eller netto) och felmeddelande. Sifferhöjd cirka 14mm. OVER-RANGE (Över mätområdet) indikeras med vvvvvv UNDER-RANGE (Under mätområdet) indikeras med uuuuuu N I M j V1 V2 NETTO INDIKERING Tänds när vikten tarerats och visning sker av NETtovikt. TARA INDIKERING Tänds när en taravikt visas. RÖRELSE INDIKERING Tänds när viktvärdet är stabilt. NOLLINDIKERING (Vänster siffra) Tänds när viktvärdet är stabilt och inom 1/4 skaldelning från 0. GRÄNSVÄRDE 1 STATUSINDIKERING Tänds när vikten överstiger inställd vikt för gränsvärde 1. GRÄNSVÄRDE 2 STATUSINDIKERING Tänds när vikten överstiger inställd vikt för gränsvärde 2. ) NOLLSTÄLLNING / FELKVITTERING Användes för att nollställa instrumentet. Nollställning sker endast om vikten är stabil och brutto vikten visas samt att vikten är inom + 2% av mätområde. Om ett felmeddelande visas kvitteras meddelandet. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 10/32

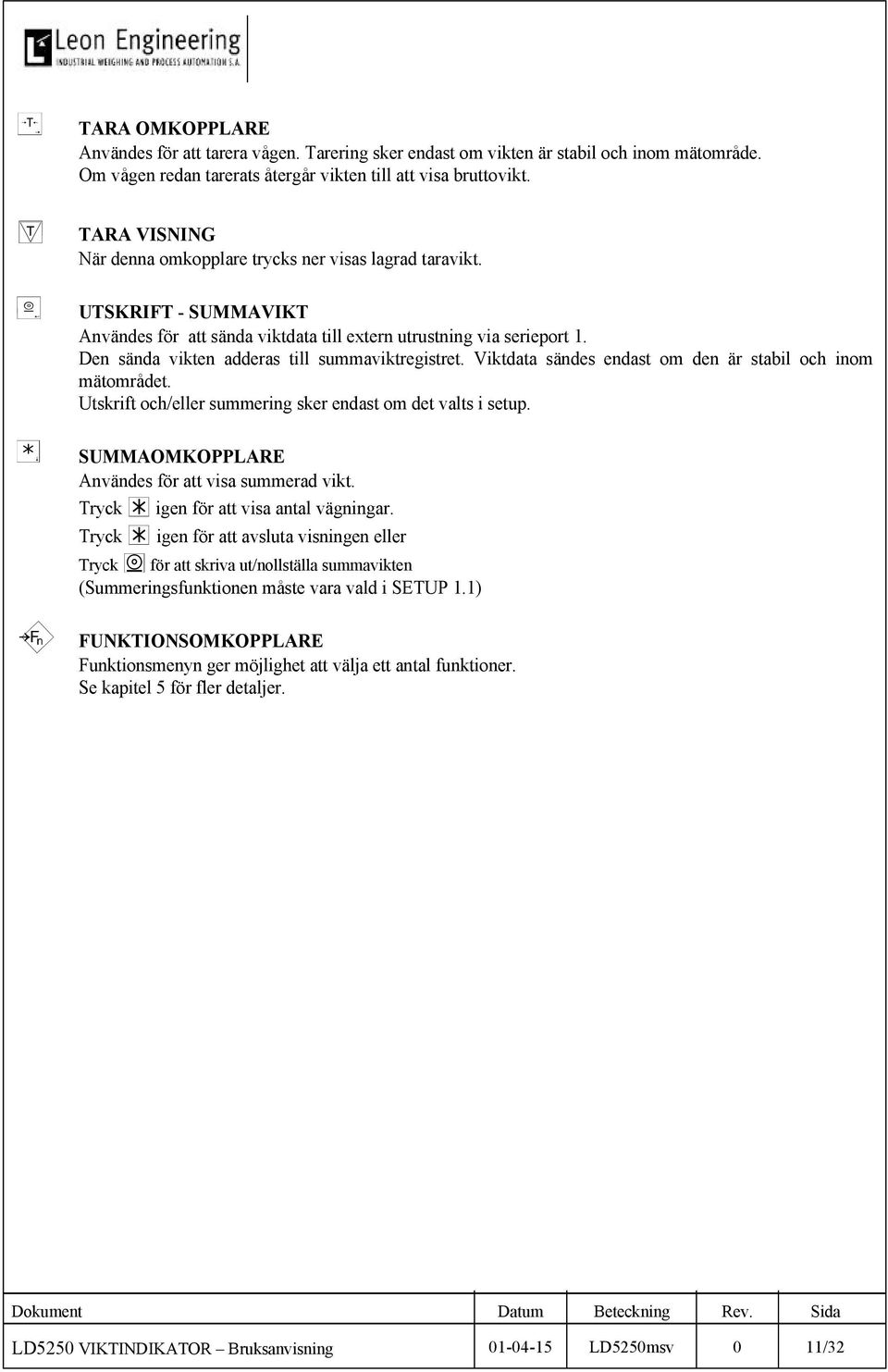

11 > TARA OMKOPPLARE Användes för att tarera vågen. Tarering sker endast om vikten är stabil och inom mätområde. Om vågen redan tarerats återgår vikten till att visa bruttovikt. I TARA VISNING När denna omkopplare trycks ner visas lagrad taravikt. ( UTSKRIFT - SUMMAVIKT Användes för att sända viktdata till extern utrustning via serieport 1. Den sända vikten adderas till summaviktregistret. Viktdata sändes endast om den är stabil och inom mätområdet. Utskrift och/eller summering sker endast om det valts i setup. < SUMMAOMKOPPLARE Användes för att visa summerad vikt. Tryck Y igen för att visa antal vägningar. Tryck Y igen för att avsluta visningen eller Tryck P för att skriva ut/nollställa summavikten (Summeringsfunktionen måste vara vald i SETUP 1.1) A FUNKTIONSOMKOPPLARE Funktionsmenyn ger möjlighet att välja ett antal funktioner. Se kapitel 5 för fler detaljer. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 11/32

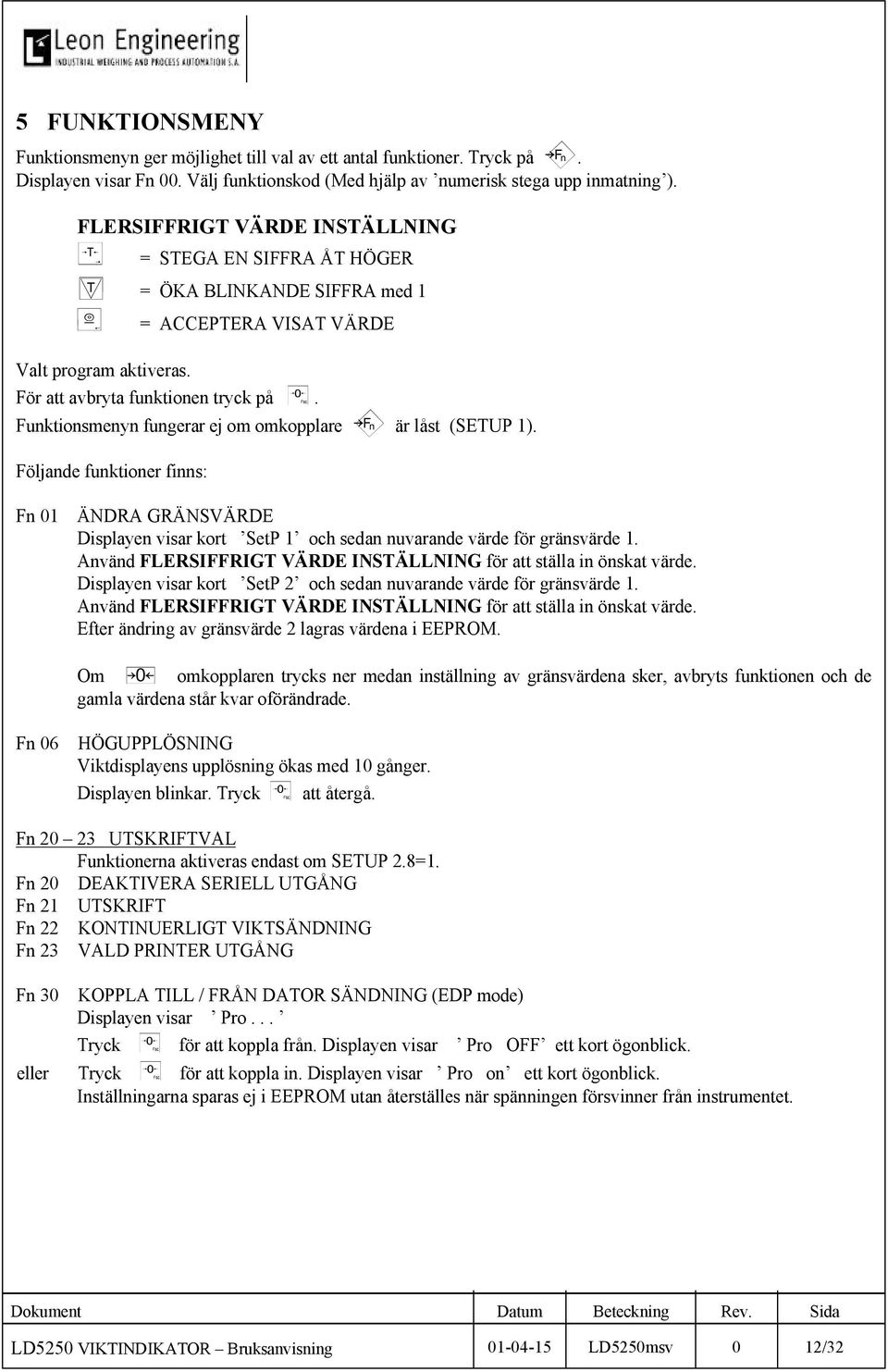

12 5 FUNKTIONSMENY Funktionsmenyn ger möjlighet till val av ett antal funktioner. Tryck på A. Displayen visar Fn 00. Välj funktionskod (Med hjälp av numerisk stega upp inmatning ). FLERSIFFRIGT VÄRDE INSTÄLLNING > = STEGA EN SIFFRA ÅT HÖGER I = ÖKA BLINKANDE SIFFRA med 1 ( = ACCEPTERA VISAT VÄRDE Valt program aktiveras. För att avbryta funktionen tryck på ). Funktionsmenyn fungerar ej om omkopplare A är låst (SETUP 1). Följande funktioner finns: Fn 01 ÄNDRA GRÄNSVÄRDE Displayen visar kort SetP 1 och sedan nuvarande värde för gränsvärde 1. Använd FLERSIFFRIGT VÄRDE INSTÄLLNING för att ställa in önskat värde. Displayen visar kort SetP 2 och sedan nuvarande värde för gränsvärde 1. Använd FLERSIFFRIGT VÄRDE INSTÄLLNING för att ställa in önskat värde. Efter ändring av gränsvärde 2 lagras värdena i EEPROM. Om O omkopplaren trycks ner medan inställning av gränsvärdena sker, avbryts funktionen och de gamla värdena står kvar oförändrade. Fn 06 HÖGUPPLÖSNING Viktdisplayens upplösning ökas med 10 gånger. Displayen blinkar. Tryck ) att återgå. Fn UTSKRIFTVAL Funktionerna aktiveras endast om SETUP 2.8=1. Fn 20 DEAKTIVERA SERIELL UTGÅNG Fn 21 UTSKRIFT Fn 22 KONTINUERLIGT VIKTSÄNDNING Fn 23 VALD PRINTER UTGÅNG Fn 30 eller KOPPLA TILL / FRÅN DATOR SÄNDNING (EDP mode) Displayen visar Pro... Tryck ) för att koppla från. Displayen visar Pro OFF ett kort ögonblick. Tryck ) för att koppla in. Displayen visar Pro on ett kort ögonblick. Inställningarna sparas ej i EEPROM utan återställes när spänningen försvinner från instrumentet. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 12/32

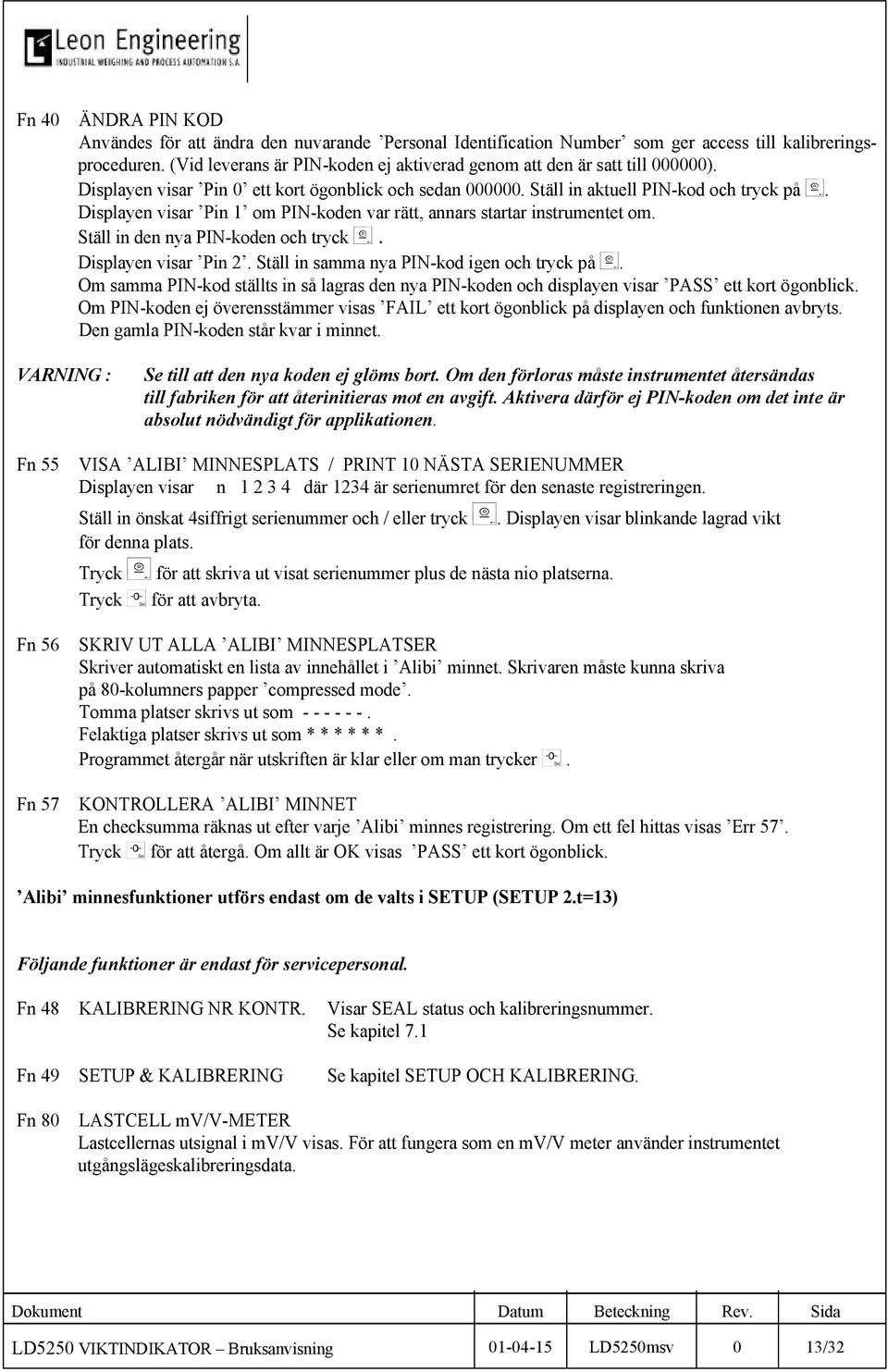

13 Fn 40 ÄNDRA PIN KOD Användes för att ändra den nuvarande Personal Identification Number som ger access till kalibreringsproceduren. (Vid leverans är PIN-koden ej aktiverad genom att den är satt till ). Displayen visar Pin 0 ett kort ögonblick och sedan Ställ in aktuell PIN-kod och tryck på (. Displayen visar Pin 1 om PIN-koden var rätt, annars startar instrumentet om. Ställ in den nya PIN-koden och tryck (. Displayen visar Pin 2. Ställ in samma nya PIN-kod igen och tryck på (. Om samma PIN-kod ställts in så lagras den nya PIN-koden och displayen visar PASS ett kort ögonblick. Om PIN-koden ej överensstämmer visas FAIL ett kort ögonblick på displayen och funktionen avbryts. Den gamla PIN-koden står kvar i minnet. VARNING : Se till att den nya koden ej glöms bort. Om den förloras måste instrumentet återsändas till fabriken för att återinitieras mot en avgift. Aktivera därför ej PIN-koden om det inte är absolut nödvändigt för applikationen. Fn 55 Fn 56 Fn 57 VISA ALIBI MINNESPLATS / PRINT 10 NÄSTA SERIENUMMER Displayen visar n där 1234 är serienumret för den senaste registreringen. Ställ in önskat 4siffrigt serienummer och / eller tryck (. Displayen visar blinkande lagrad vikt för denna plats. Tryck ( för att skriva ut visat serienummer plus de nästa nio platserna. Tryck ) för att avbryta. SKRIV UT ALLA ALIBI MINNESPLATSER Skriver automatiskt en lista av innehållet i Alibi minnet. Skrivaren måste kunna skriva på 80-kolumners papper compressed mode. Tomma platser skrivs ut som Felaktiga platser skrivs ut som * * * * * *. Programmet återgår när utskriften är klar eller om man trycker ). KONTROLLERA ALIBI MINNET En checksumma räknas ut efter varje Alibi minnes registrering. Om ett fel hittas visas Err 57. Tryck ) för att återgå. Om allt är OK visas PASS ett kort ögonblick. Alibi minnesfunktioner utförs endast om de valts i SETUP (SETUP 2.t=13) Följande funktioner är endast för servicepersonal. Fn 48 KALIBRERING NR KONTR. Visar SEAL status och kalibreringsnummer. Se kapitel 7.1 Fn 49 SETUP & KALIBRERING Se kapitel SETUP OCH KALIBRERING. Fn 80 LASTCELL mv/v-meter Lastcellernas utsignal i mv/v visas. För att fungera som en mv/v meter använder instrumentet utgångslägeskalibreringsdata. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 13/32

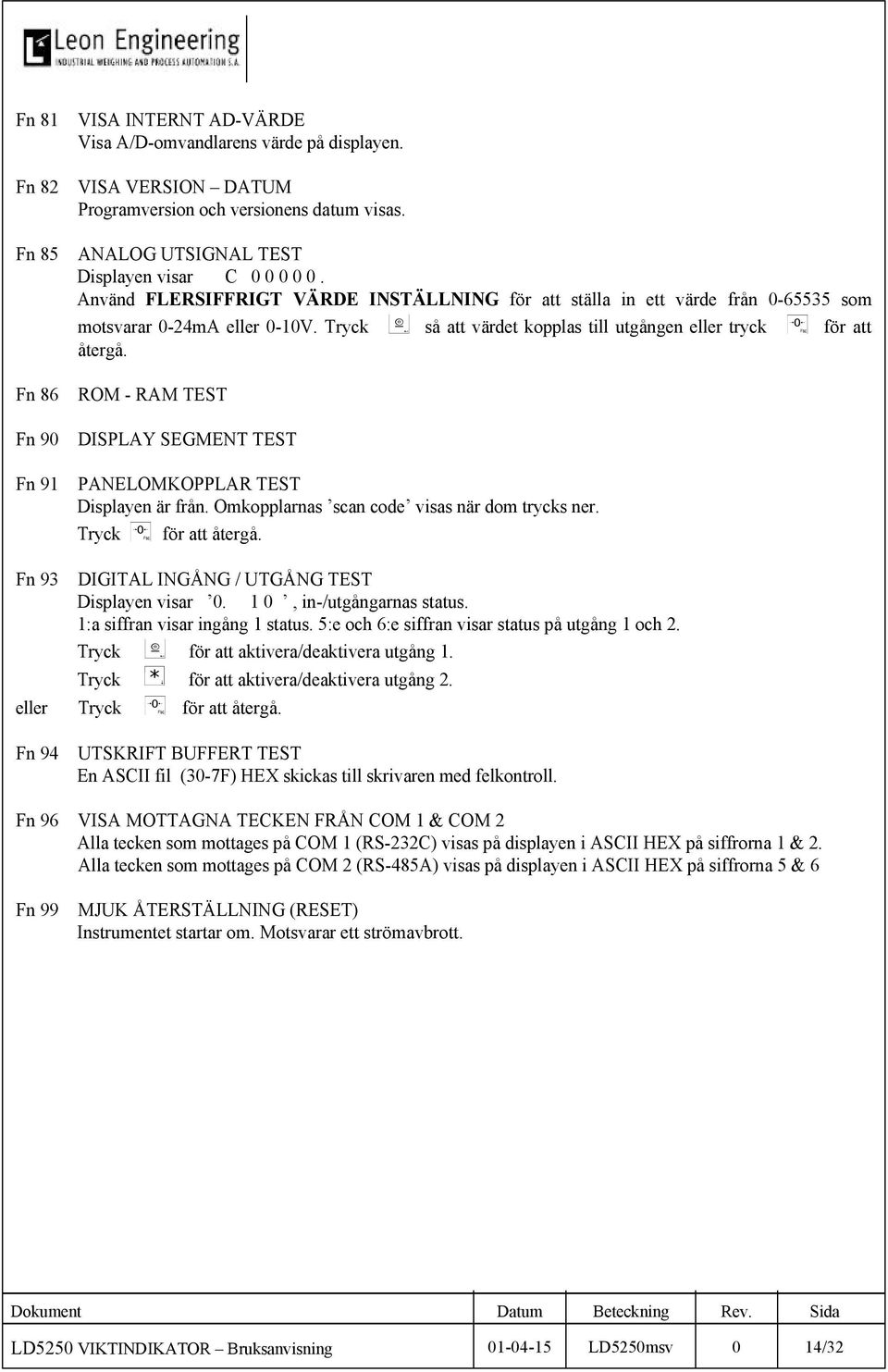

14 Fn 81 Fn 82 Fn 85 Fn 86 Fn 90 Fn 91 VISA INTERNT AD-VÄRDE Visa A/D-omvandlarens värde på displayen. VISA VERSION DATUM Programversion och versionens datum visas. ANALOG UTSIGNAL TEST Displayen visar C Använd FLERSIFFRIGT VÄRDE INSTÄLLNING för att ställa in ett värde från som motsvarar 0-24mA eller 0-10V. Tryck ( så att värdet kopplas till utgången eller tryck ) för att återgå. ROM - RAM TEST DISPLAY SEGMENT TEST PANELOMKOPPLAR TEST Displayen är från. Omkopplarnas scan code visas när dom trycks ner. Tryck ) för att återgå. Fn 93 DIGITAL INGÅNG / UTGÅNG TEST Displayen visar , in-/utgångarnas status. 1:a siffran visar ingång 1 status. 5:e och 6:e siffran visar status på utgång 1 och 2. Tryck ( för att aktivera/deaktivera utgång 1. Tryck < för att aktivera/deaktivera utgång 2. eller Tryck ) för att återgå. Fn 94 UTSKRIFT BUFFERT TEST En ASCII fil (30-7F) HEX skickas till skrivaren med felkontroll. Fn 96 VISA MOTTAGNA TECKEN FRÅN COM 1 & COM 2 Alla tecken som mottages på COM 1 (RS-232C) visas på displayen i ASCII HEX på siffrorna 1 & 2. Alla tecken som mottages på COM 2 (RS-485A) visas på displayen i ASCII HEX på siffrorna 5 & 6 Fn 99 MJUK ÅTERSTÄLLNING (RESET) Instrumentet startar om. Motsvarar ett strömavbrott. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 14/32

15 6 UPPSTART & DRIFT När LD 5250 startar upp initieras en självtestrutin där följande data visas: 1. Program nummer Programvarans identifikationskod visas ett kort ögonblick (D5250). 2. Program datum Programvarans datum visas ett kort ögonblick. T. ex (Dag - månad - år) 3. Display segment test. Alla display segments är till för 2 s. (888888). 4. Displayen visar tomvikten för vågen och sedan ZERO. Om tomvikten är inom + 2% av mätområdet nollställes vågen automatiskt. Om vågen inte kan nollställas visas Err 15. Avlasta vågen och tryck ) för att nollställa vikten.5. Instrumentet är klart för att användas. Om ett annat felmeddelande visas, se felmeddelande beskrivning i kapitel FEL. Se kapitel 4 för beskrivning av frontpanelomkopplarna. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 15/32

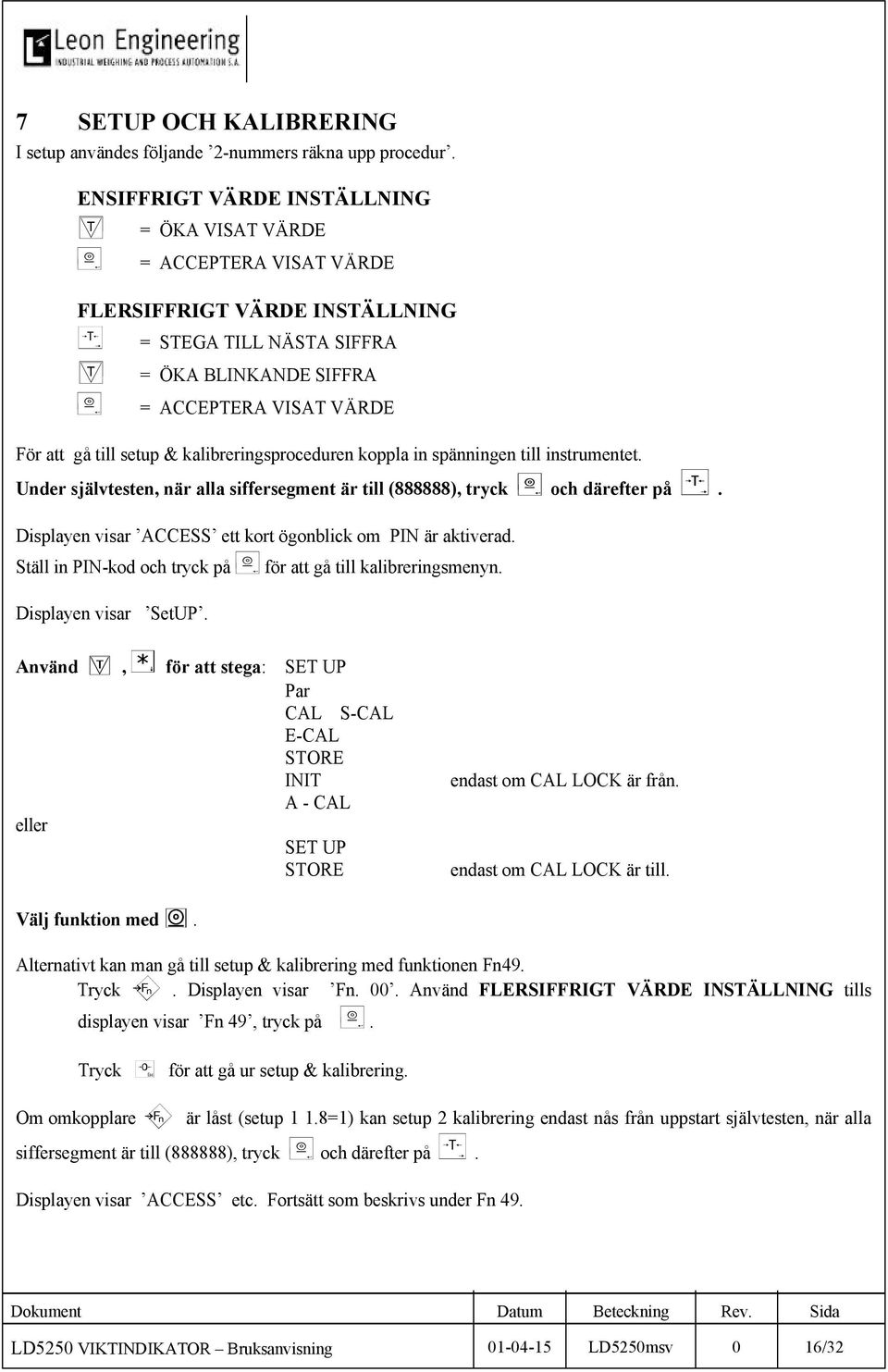

16 7 SETUP OCH KALIBRERING I setup användes följande 2-nummers räkna upp procedur. ENSIFFRIGT VÄRDE INSTÄLLNING I = ÖKA VISAT VÄRDE ( = ACCEPTERA VISAT VÄRDE FLERSIFFRIGT VÄRDE INSTÄLLNING > = STEGA TILL NÄSTA SIFFRA I = ÖKA BLINKANDE SIFFRA ( = ACCEPTERA VISAT VÄRDE För att gå till setup & kalibreringsproceduren koppla in spänningen till instrumentet. Under självtesten, när alla siffersegment är till (888888), tryck ( och därefter på >. Displayen visar ACCESS ett kort ögonblick om PIN är aktiverad. Ställ in PIN-kod och tryck på ( för att gå till kalibreringsmenyn. Displayen visar SetUP. Använd I, < för att stega: eller SET UP Par CAL S-CAL E-CAL STORE INIT A - CAL SET UP STORE endast om CAL LOCK är från. endast om CAL LOCK är till. Välj funktion med P. Alternativt kan man gå till setup & kalibrering med funktionen Fn49. Tryck A. Displayen visar Fn. 00. Använd FLERSIFFRIGT VÄRDE INSTÄLLNING tills displayen visar Fn 49, tryck på (. Tryck ) för att gå ur setup & kalibrering. Om omkopplare A är låst (setup 1 1.8=1) kan setup 2 kalibrering endast nås från uppstart självtesten, när alla siffersegment är till (888888), tryck ( och därefter på >. Displayen visar ACCESS etc. Fortsätt som beskrivs under Fn 49. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 16/32

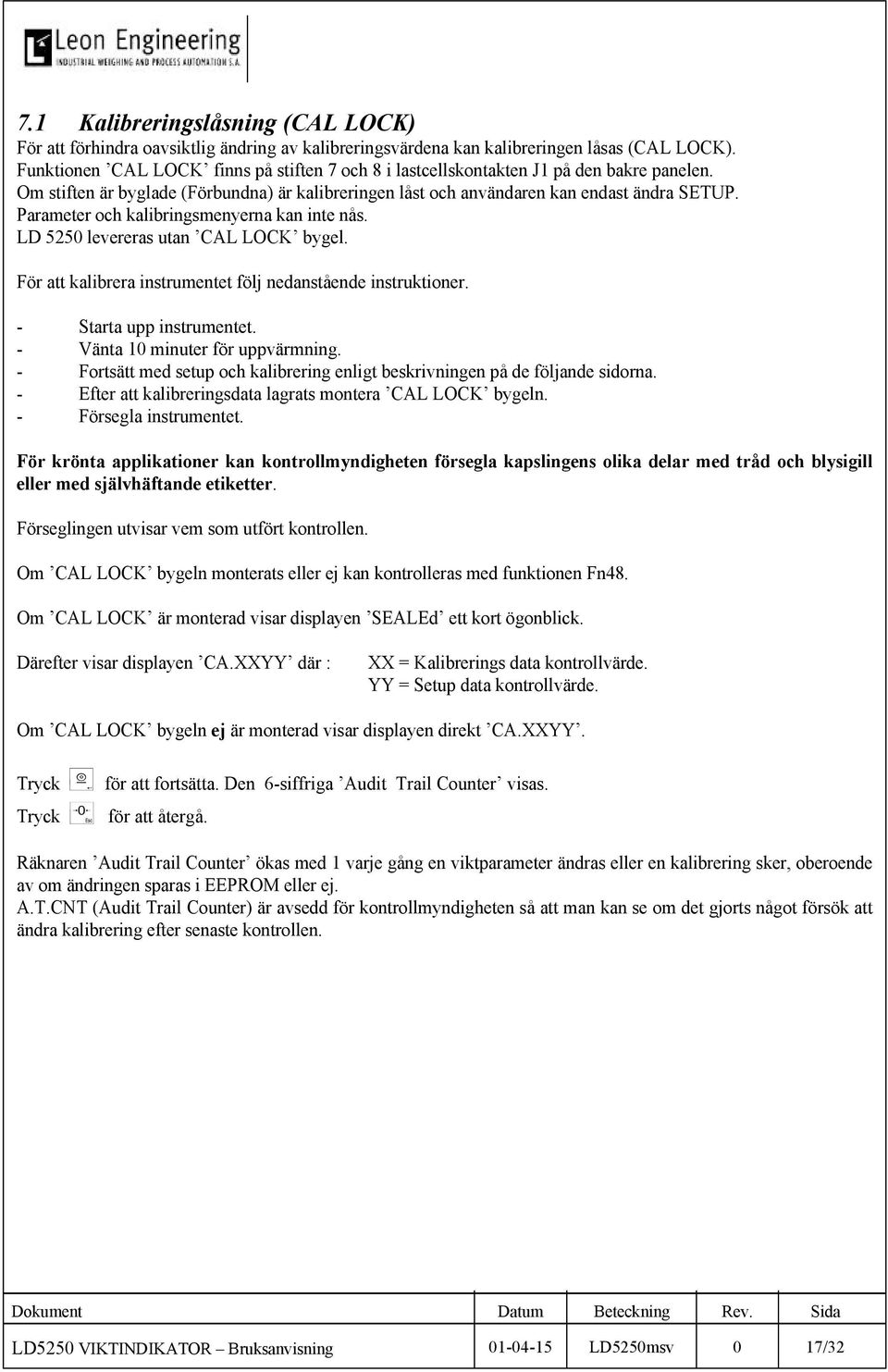

17 7.1 Kalibreringslåsning (CAL LOCK) För att förhindra oavsiktlig ändring av kalibreringsvärdena kan kalibreringen låsas (CAL LOCK). Funktionen CAL LOCK finns på stiften 7 och 8 i lastcellskontakten J1 på den bakre panelen. Om stiften är byglade (Förbundna) är kalibreringen låst och användaren kan endast ändra SETUP. Parameter och kalibringsmenyerna kan inte nås. LD 5250 levereras utan CAL LOCK bygel. För att kalibrera instrumentet följ nedanstående instruktioner. - Starta upp instrumentet. - Vänta 10 minuter för uppvärmning. - Fortsätt med setup och kalibrering enligt beskrivningen på de följande sidorna. - Efter att kalibreringsdata lagrats montera CAL LOCK bygeln. - Försegla instrumentet. För krönta applikationer kan kontrollmyndigheten försegla kapslingens olika delar med tråd och blysigill eller med självhäftande etiketter. Förseglingen utvisar vem som utfört kontrollen. Om CAL LOCK bygeln monterats eller ej kan kontrolleras med funktionen Fn48. Om CAL LOCK är monterad visar displayen SEALEd ett kort ögonblick. Därefter visar displayen CA.XXYY där : XX = Kalibrerings data kontrollvärde. YY = Setup data kontrollvärde. Om CAL LOCK bygeln ej är monterad visar displayen direkt CA.XXYY. Tryck ( för att fortsätta. Den 6-siffriga Audit Trail Counter visas. Tryck ) för att återgå. Räknaren Audit Trail Counter ökas med 1 varje gång en viktparameter ändras eller en kalibrering sker, oberoende av om ändringen sparas i EEPROM eller ej. A.T.CNT (Audit Trail Counter) är avsedd för kontrollmyndigheten så att man kan se om det gjorts något försök att ändra kalibrering efter senaste kontrollen. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 17/32

18 A. DIALOG Par (Vågparametrar) När man är i Par meny användes ~ för att ändra värde, I för att välja siffra, ( för att acceptera och fortsätta till nästa steg. Parametrarna är som följer: 1.P = Antal visade siffror (4,5,6) 2.P = Decimalkommats position (Antal decimaler). (0-4) 3.P = Skaldelning (1-200) 4.P = Två första siffrorna i mätområdet/maxlast (Max2) (00-99) 5.P = Digitalt filter (Filtret omfattar medelv. av 2 x mätn.) (0-5) 6.P = Antal omvandlingar/s (Hz) (3,7,14,28,57,70) 7.P = Rörelseindikering (Medelvärdet av 2 x ). (1-7) 8.1 = Autonollställning 0 = NEJ 1 = JA 8.2 = Autonollställning vid uppstart 0 = NEJ 1 = JA 8.3 = Dubbelt digitalt filter (antiflicker) 0 = NEJ 1 = JA 8.4 = Ta bort A/D-omvandlar fel medd. (Error 05) 0 = NEJ 1 = JA 8.5 = Reserverad 8.6 = Leading zero blanking 0 = NEJ 1 = JA 8.7 = Insignalområde 0 = 2 mv/v 1 = 4 mv/v 8.8 = AC/DC spänningsmatning 0 = AC 1 = DC 8.9 = Reserverad 8.A = Nollställningsområde 0 = 2% 1 = 10% 8.b = Dubbelt intervall eller mätområde 0 = intervall 1 = mätområde 0.P = Dubbelt intervall / mätområde (00-99) De två första siffrorna i vägningsintervallet eller mätområdet där den lägre skaldelningen automatiskt väljes (Max1). 00 = Dubbelt intervall / mätområde ej aktivt. * Ta bort A/D-omvandlar fel (8.4): Om man valt att ta bort A/D-omvandlar fel meddelande (Fel beroende på kraftigt brus) kommer dessa fel att automatiskt att nollställas så fort problemet försvunnit. I annat fal måste operatören kvittera felet. * AC/DC spänningsmatning (8.8): AC: Spänningsmatning för lastceller med växlande polaritet med en frekvens bestämd av omvandlingshastigheten. Växlande polaritet ger stabilare nollpunkt (Mindre fel p.g.a. termospänningar). DC: DC spänningsmatning för lastceller. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 18/32

19 B. DIALOG S-CAL (Viktkalibrering) Tryck ( för att gå till undermenyn. Tryck < eller I för att stega genom S-CAL & E-CAL. Tryck ( för att välja visad dialog. DIALOG S-CAL (Standard kalibrering med vikter) Displayen visar ZERO. Tryck < eller I för att stega genom ZERO & SPAN eller tryck ) för att återgå till S- CAL. Tryck ( för att välja visad dialog. NOLLKALIBRERING (Tomvikt) Displayen visar E Scl (Empty Scale) för att påminna om att vågen skall vara tom/obelastad. Vänta 10 s (Beroende på digitalt filter). Tryck (. Displayen räknar ner under cirka 10 s (Medelvärde för 50 mätningar) för att sedan visa zero. Gör om kalibreringen om den ej är korrekt. Tryck ) för att återgå till ZERO. KÄNSLIGHETSKALIBRERING Displayen visar xxxxx där xxxxx = Max last för vågen. Skriv in vikten av kalibreringsvikten/vikterna genom att använda FLERSIFFRIGT VÄRDE INSTÄLLNING: Displayen visar Add ld (Add load) för att påminna om att placera kalibreringsvikten/vikterna på vågen.. Efter pålastning vänta cirka 10 s (Beroende av digitalt filter). Tryck (. Displayen under cirka 10 s för att sedan visa kalibrerad vikt. Gör om kalibreringen om den ej är korrekt. Tryck ) för att återgå till SPAN. Kalibrering är nu komplett men värdena är ej sparade. Fortsätt till STORE menyn för att spara kalibreringsdata permanent. DIALOG E-CAL (Kalibrering med mv/v värden från lastcellens/lastcellernas datablad) Displayen visar ZERO. Tryck < eller I för att stega genom ZERO & SPAN eller tryck ) för att återgå till E- CAL. Tryck ( för att välja visad dialog. Skriv in medelvärdet i mv/v för tomvikten (Lastcell nollpunkt + tomvikt våg). Displayen visar vikt. Tryck ) för att återgå till ZERO och sedan <. Displayen visar SPAN. Tryck (. Skriv in medelvärdet i mv/v för max last (Uträknat med hjälp av lastcellernas datablad) och tryck ( Inmatat värde användes för att beräkna känsligheten och därefter visas vikten. Tryck ) för att återgå till SPAN. EXEMPEL Antag att max last för en våg är Max=30/60kg, e=0.010/0.020kg och att 4 lastceller med max last 50kg och utsignal 2mV/V användes. Tomvikt=1.940 kg. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 19/32

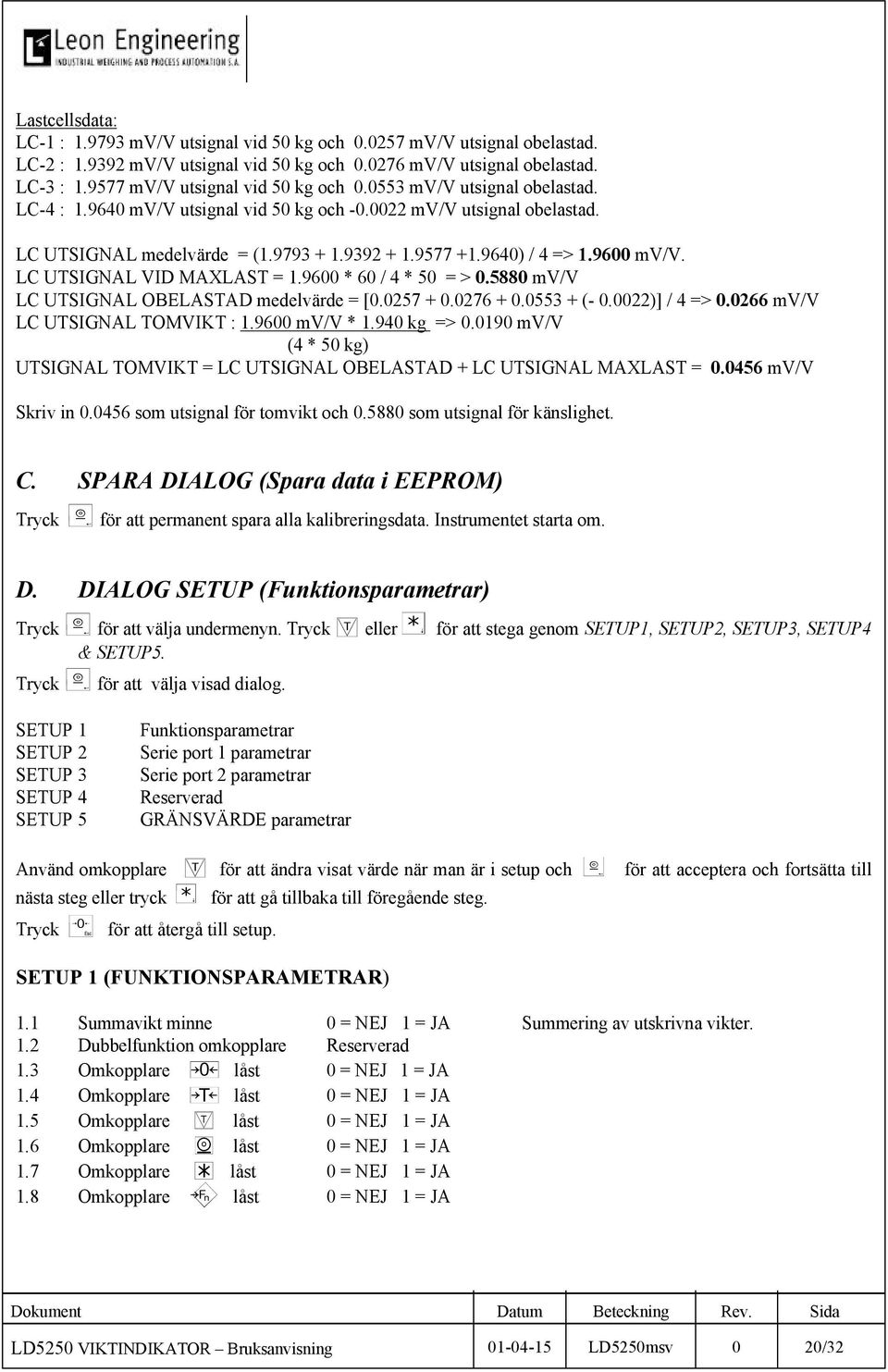

20 Lastcellsdata: LC-1 : mv/v utsignal vid 50 kg och mv/v utsignal obelastad. LC-2 : mv/v utsignal vid 50 kg och mv/v utsignal obelastad. LC-3 : mv/v utsignal vid 50 kg och mv/v utsignal obelastad. LC-4 : mv/v utsignal vid 50 kg och mv/v utsignal obelastad. LC UTSIGNAL medelvärde = ( ) / 4 => mv/v. LC UTSIGNAL VID MAXLAST = * 60 / 4 * 50 = > mv/v LC UTSIGNAL OBELASTAD medelvärde = [ ( )] / 4 => mv/v LC UTSIGNAL TOMVIKT : mv/v * kg => mv/v (4 * 50 kg) UTSIGNAL TOMVIKT = LC UTSIGNAL OBELASTAD + LC UTSIGNAL MAXLAST = mv/v Skriv in som utsignal för tomvikt och som utsignal för känslighet. C. SPARA DIALOG (Spara data i EEPROM) Tryck ( för att permanent spara alla kalibreringsdata. Instrumentet starta om. D. DIALOG SETUP (Funktionsparametrar) Tryck ( för att välja undermenyn. Tryck I eller < för att stega genom SETUP1, SETUP2, SETUP3, SETUP4 & SETUP5. Tryck ( för att välja visad dialog. SETUP 1 SETUP 2 SETUP 3 SETUP 4 SETUP 5 Funktionsparametrar Serie port 1 parametrar Serie port 2 parametrar Reserverad GRÄNSVÄRDE parametrar Använd omkopplare I för att ändra visat värde när man är i setup och ( för att acceptera och fortsätta till nästa steg eller tryck < för att gå tillbaka till föregående steg. Tryck ) för att återgå till setup. SETUP 1 (FUNKTIONSPARAMETRAR) 1.1 Summavikt minne 0 = NEJ 1 = JA Summering av utskrivna vikter. 1.2 Dubbelfunktion omkopplare Reserverad 1.3 Omkopplare O låst 0 = NEJ 1 = JA 1.4 Omkopplare T låst 0 = NEJ 1 = JA 1.5 Omkopplare I låst 0 = NEJ 1 = JA 1.6 Omkopplare P låst 0 = NEJ 1 = JA 1.7 Omkopplare Y låst 0 = NEJ 1 = JA 1.8 Omkopplare A låst 0 = NEJ 1 = JA LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 20/32

21 SETUP 2 (SERIE PORT 1 PARAMETRAR) 2.t Utskrift typ: 00 Port ej inkopplad 01 Utskrift Datum-tid & visad vikt. 02 Kontinuerlig Kontinuerlig sändning av vikt 03 Beordrad Beordrad utskrift av vikt & adress kod 13 Alibi minne Alibi minne valt. Alibi minnesplats & bruttovikt 2.L Sidlängd Biljettlängd i antal rader. 2.r Pappersnedmatning Antal nedmatade rader för utskrift. 2.A Vänstermarginal Antal tecken från vänster marginal. 2.F Toppmarginal Antal rader för utskrift. 2.E Radslut 0 = LF 1 = CRLF 2 = LFCR 2.1 Printermodell 0 = Remsa 1 = SLIP TM Reserverad 2.3 Utskrift under minlast0 = NEJ 1 = JA 2.4 Reserverad 0 = NEJ 1 = JA 2.5 Reserverad 0 = NEJ 1 = JA 2.6 Vänta på avlastning 0 = NEJ 1 = JA 2.7 Printer felkontroll 0 = NEJ 1 = JA 2.8 Operatörvald utskrift 0 = NEJ 1 = JA (Fn 20-30) 2.d Databitar seriekanal 1: 17 = 7 databitar/jämn paritet 08 = 8 databitar/ingen paritet OBS : Baud rate = Ställ printer felkontroll 2.7=0 vid kommunikation med PC m.m. SETUP 3 (SERIE PORT 2 PARAMETRAR) 3.t Protokoll: 00 Ej inkopplad 01 Kontinuerlig viktsändning 02 EDP protokoll sändning 03 Skrivar protokoll sändning Master/slave protokoll adress 3.1 Timeout kontroll 0 = NEJ 1 = JA 3.2 Handskakning 0 = NEJ 1 = JA 3.3 Operatör ej inkopplad 0 = NEJ 1 = JA 3.4 Värd fråga 0 = NEJ 1 = JA 3.5 Fjärrpanel kommando 0 = NEJ 1 = JA 3.6 Reserverad 0 = NEJ 1 = JA 3.7 Reserverad 0 = NEJ 1 = JA 3.8 Debug 0 = NEJ 1 = JA 3.b Baud rate seriekanal 2: 24 = 2400 b/s 38 = b/s 96 = 9600 b/s 57 = b/s 19 = b/s 3.d Databitar seriekanal 2: 17 = 7 databitar/jämn paritet 08 = 8 databitar/ingen paritet 18 = 8 databitar/jämn paritet LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 21/32

22 SETUP 4 (RESERVERAD) SETUP 5 (GRÄNSVÄRDE PARAMETRAR) 5.6 Netto / Brutto 0 = Netto 1 = Brutto 5.7 Funktion 0 = Normalt öppen 1 = Normalt sluten E. DIALOG INIT (Installation av standard (Utgångsläge) parametrar) Sätter standard kalibreringsdata för kontroll. Viktdisplayen fungerar som en mv/v meter för lastcellsignalen. Tryck ) för att gå ur INIT och starta om instrumentet. Tryck < för att gå ur INIT men stanna kvar i setup och kalibreringsmenyerna. Observera att standardparametrar och kalibreringsdata finns kvar i minnet. Om en man sparar data med en StorE funktion försvinner tidigare lagrade parametrar och kalibreringsdata. Standardparametrarna är följande: Par 1.P = = P = = 0 3.P = 1 8.A = 0 4.P = 40 8.b = 0 5.P = 2 0.P = 00 6.P = 14 7.P = 2 TOMVIKT = 0 mv/v~0,0000 på viktdisplayen KÄNSLIGHET = 2 mv/v~2,0000 på viktdisplayen SETUP 1 SETUP 2 SETUP 3 SETUP 4 SETUP 5 A-CAL 1.1 = 0 2.t = 06 3.t = 00 4.t = = 0 A.1 = = 0 2.L = = = 0 A.2 = = 0 2.r = = 0 A.3 = = 0 2.A = = 0 A.4 = = 0 2.F = = 0 A.5 = = 0 2.E = = 0 A.6 = = = = 0 A.7 = = = = 0 A.8 = = = = 0 3.b = = 0 3.d = = = = 0 2.d = 17 LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 22/32

23 F. DIALOG ACAL (D/A Analog utsignal kalibrering) Används för att ställa parametrar för den analoga utsignalen. Optionen analog utsignal är avsedd för att ansluta LD5250 till automatiska vägningssystem. Den består av en D/A-omvandlare (Med spänning eller strömutgång) som är galvaniskt isolerad. Utsignalen kan driva 20 ma i en belastning på 1 kohm. Utsignalen kan programmeras till strömutgång (0-20 ma, 4-20 ma, 0 24 ma) eller spänningsutgång (0-10V). Programmeringen sker med bygeln JP1 på kort PCB 761 (Fabriksinställt till 0-20 ma ) och parameter A.4 nedan. Utgången kan användas med standardinställningen där 0 Maxlast motsvarar 0 20 ma eller 4 20 ma. användaren kan programmera utsignalens nollpunkt och maxvärde. Även spänningsutgången kan programmeras. A.1 Standard kalibrering eller användarvald: 0 = Standard 1 = Användarvald (20mA on max) Nollpunkt & Känslighet A.2 Reserverad A.3 Vågfel 0 = Låg (0 ma) 1 = Hög (24mA) A.4 Ström/Spänning 0 = Ström 1 = Spänning A.5 Netto/Brutto 0 = Netto vikt 1 = Brutto vikt A /4-20 ma 0 = 0-20mA 1 = 4-20mA A.7 Upplösning 0 = Display 1 = Intern A.8 Funktion 0 = Ej inkopplad1 = Inkopplad Dialog ACAL fortsätter nedan om A.1 = 1. Displayen visar Zero ett kort ögonblick. När displayen visar 0 XX.XXX ställ in D/A utsignal i ma eller Volt (Beroende av A.4) med hjälp av FLERSIFFRIGT VÄRDE INSTÄLLNING proceduren till önskad utsignal när vikten=0. Tryck ( för att avsluta och stega till FULL. eller Tryck ) för att återgå från D/A kalibrering. Displayen visar FULL ett kort ögonblick. När displayen visar F XX.XXX ställ in D/A utsignal i ma eller Volt (Beroende av A.4) med hjälp av FLERSIFFRIGT VÄRDE INSTÄLLNING proceduren till önskad utsignal när vikten=maxlast. För att välja ström- eller spänningsutgång placeras bygeln JP1 på PCB 761 i avsedd position (Se ritning LD52**/PCB_A/040). INKOPPLING ANALOGUTGÅNG Stift 1,9 = Strömutgång (+) (IOUT+) Stift 2,10 = Spänningsutgång (+) (VOUT+) Stift 3,11 = Gemensam (Ström eller spänning) (COMMON IOUT-/VOUT-) Stift 4,12 = Strömförsörjning (+) (POWER IN +24 VDC) Stift 5,13 = Strömförsörjning (-) (POWER IN GND) Anslut på stift 1 & 3 för strömutgång Anslut på stift 2 & 3 för spänningsutgång En extern strömförsörjning 24 VDC erfordras till den analoga utgången. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 23/32

24 JUSTERING AV D/A-UTSPÄNNING Om justering av 0-10 V utsignalen krävs: 1. Placera bygel JP1 på PCB (761) för spänningsutsignal. 2. Starta up instrumentet och gå till SETUP menyn för att ställa ACAL parametrar enligt följande: A.1=1 A.2=0 A.3=0 A.4=1 A.5=0 A.6=0 A.7=1 A.8=1 Hoppa över D/A kalibreringen och spara SETUP med STORE funktionen. 3. Använd Fn 85. Displayen visar C Ställ in Mät utspänningen med en voltmeter på stift 2 (+) och 3 (-) i den analoga utsignal kontakten (J4). Notera värdet. 5. Gå ur Fn 85 och gå tillbaka till SETUP menyn för att definiera nolläge för D/A (Värde ) och full utsignal beräknad enligt: 100 Full signal = Uppmätt spänning (V) 8 SERIEKOMMUNIKATION PORT 1 (RS-232C) Porten användes för anslutning till seriell skrivare eller persondator m.m.. Datasändning och handskakning definieras i SETUP 2. TYP PROTOKOLL Asynkron seriell ASCII, full duplex baud, 7 databitar/jämn paritet eller 8 databitar/ingen paritet, 1 stop bit. HANDSKAKNING DTR BUSY för remsskrivare eller pappersslutsindikering för EPSON TM-295 kvittoskrivare. INKOPPLING DB9 stift på bakre panelen. (J1) Tx = Stift 3 Rx / DTR = Stift 2 GND = Stift 5 SHIELD = Metall hölje på D-SUB kontakt Kabel: Skärmad 3-ledare max längd 15 m DATA Datasändning på serie port 1 väljs i SETUP 2 och kan programmeras som skrivarutgång, kontinuerlig viktsändning eller manuellt beordrad utskrift. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 24/32

25 8.1 SKRIVARUTGÅNG (SETUP 2 2.t=01) Data som skall skrivas ut, skrivartyp och pappersdimensioner ställs in i SETUP KONTINUERLIG VIKTSÄNDNING (SETUP 2 2.t=02) Vald vikt och statusinformation sändes kontinuerligt. Ingen handskakning erfordras. DATA BLOCK DEFINITION STATUS, POLARITET, VIKT, SYNKRONISERING (P CR) BYTE NAMN BESKRIVNING VIKT STATUS POLARITET VIKT SIFFROR SYNK Bit0 0=NORMAL 1=Ingen vikt Bit1 0=BRUTTO 1=NETTO Bit2 0= 1=AUTO ZERO Bit3 0=INOM MÄTOMRÅDET 1=Utanför mätområdet Bit4 0=EJ STABIL VIKT 1=STABIL VIKT Bit5 0=NORMAL 1=UNDER MIN VIKT Bit6 Alltid 1 för att få skrivbara tecken Bit7 0 eller PARITET "+" ELLER "-" 6 SIFFROR MED DECIMAL PUNKT (Om decimalpunkt ställts in) CR (0d hex) FÖR SYNKRONISERING 8.3 BEORDRAD UTSKRIFT (SET UP 2 2.t=03) Viktdata sändes varje gång ett tecken mottages från den anslutna enheten. Tecknet programmeras i SETUP 3 3.t., PROTOKOLL t. ex d eller 31 hex. 8.4 ALIBI MINNE/LOGG (SET UP 2 2.t=13) Alibi -minnets funktion är att lagra en icke ändringsbar logg av varje viktregistrering och kan sändas till ett överordnat system för att vikten skall kunna med i en vågsedel eller följesedel som skrivs ut av det överordnade systemet. Alibi loggen består av poster med unika serienummer och vikter. Endast bruttovikter kan lagras. Loggen sänds i följande format: kg G Följande programfunktioner finns: Fn 55 för att visa Alibi-minnesregistreringar. Fn 56 för att skriva ut alla poster. Fn 57 för beräkna en checksumma av minnet. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 25/32

26 ALIBI MINNE KOMMANDO 1. Sänd visad vikt. Beordras med ASCII tecken? (3F hex). Datablockets utseende visas nedan.: DATA BLOCK DEFINITION STATUS, POLARITET, VIKT, SYNKRONISERING (P CR) BYTE NAMN BESKRIVNING VIKT STATUS POLARITET VIKT SIFFROR SYNK Bit0 0=NORMAL 1=Ingen vikt Bit1 0=BRUTTO 1=NETTO Bit2 0= 1=AUTO ZERO Bit3 0=INOM MÄTOMRÅDET 1=Utanför mätområdet Bit4 0=EJ STABIL VIKT 1=STABIL VIKT Bit5 0=NORMAL 1=UNDER MIN VIKT Bit6 Alltid 1 för att få skrivbara tecken Bit7 0 eller PARITET "+" ELLER "-" 6 SIFFROR MED DECIMAL PUNKT (Om decimalpunkt ställts in) CR (0d hex) FÖR SYNKRONISERING 2. Kommando ZERO. Beordras med ASCII-tecken 0 (30 hex). Samma som att trycka på omkopplare Zero på panelen. Ingen data returneras från instrumentet. Kontrollera operationen med kommandot? (Se ovan). 3. När ett kommandotecken mottages sparar instrumentet vikten i Alibi-minnet. Därefter sänds Alibipostnummer och vikt följt av G, CR och LF, t. ex.: kg G CR LF. Kommandotecknet kan programmeras via SETUP 3. Vid 3.t= 65 (A eller 41h) kommer A att starta en sändning av en ny Alibi-post och a (61h) kommer att repetera senaste post. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 26/32

27 9 SERIEKOMMUNIKATIONS PORT 2 (RS-485A) Porten användes för anslutning till överordnat system, skrivare, extern display m.m. Funktionen väljs i SETUP 3. 1: 3.t = 00 Ej använd 2: 3.t = 01 Kontinuerligt viktsändning 3: 3.t = 02 EDP protokoll sändning 4: 3.t = 03 Skrivarprotokoll sändning 5: 3.t = Master / Slave funktion TYP Asynkron seriell ASCII, half duplex. PROTOKOLL 2400 till baud, 1 startbit, 7 eller 8 databitar, 1 jämn paritet, 1 stopp bit. Fabriksinställt till 2400 baud, 1 startbit, 7 databitar, jämn paritet, 1 stopp bit. INKOPPLING DB9 hylsa på bakre panelen. (J3). A = Stift 6 B = Stift 7 Termineringsmotstånd 120 ohm inkopplas genom att bygla stift 8 och 9. SKÄRM = Metallhölje på D-typ kontakt Kabel partvinnad 2-ledare max längd 1000 m. 9.1 KONTINUERLIG VIKTSÄNDNING (SETUP 3.t = 01) Vald vikt och statusinformation sändes kontinuerligt. Ingen handskakning erfordras. DATA BLOCK DEFINITION STATUS, POLARITET, VIKT, SYNKRONISERING (P CR) BYTE NAMN BESKRIVNING VIKT STATUS POLARITET VIKT SIFFROR SYNK Bit0 0=NORMAL 1=Ingen vikt Bit1 0=BRUTTO 1=NETTO Bit2 0= 1=AUTO ZERO Bit3 0=INOM MÄTOMRÅDET 1=Utanför mätområdet Bit4 0=EJ STABIL VIKT 1=STABIL VIKT Bit5 0=NORMAL 1=UNDER MIN VIKT Bit6 Alltid 1 för att få skrivbara tecken Bit7 0 eller PARITET "+" ELLER "-" 6 SIFFROR MED DECIMAL PUNKT (Om decimalpunkt ställts in) CR (0d hex) FÖR SYNKRONISERING LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 27/32

28 9.2 EDP PROTOKOLL SÄNDNING (SETUP 3.t = 02) Denna funktion användes för att överföra utskriven data till ett överordnat system. Sändningen börjar när utskriften är klar. ACK / NAK handskakning eller ingen handskakning kan användas. Det överordnade systemet måste svara med ACK (06 h) om det tagit emot data korrekt eller med NAK (15 h) för att begära ny sändning. DATA BLOCK DEFINITION: STX DATA ETX BCC = (02 h) = Start Of TeXt = Skrivbara ASCII tecken. = (03 h) = End of TeXt. = Blockkontrolltecken.(XORSUM av alla tecken inklusive STX och ETX) HANDSKAKNING: FEL: eller ENQ (05 h) från värd inom 5 s från protokollinitiering. ACK (06 h) från värd inom 5 s efter sändningsslut. NAK (15 h) från värd inom 5 s efter sändningsslut för att sända om blocket. Antal omsändningar är obegränsat. Err 30 : Värd ej klar Err 33 : Värd ej svarat Se FEL-kapitel för detaljer för felhantering. SETUP KRAV: 3.t = = TIMEOUT KONTROLL 0 = Nej 1 = JA 3.2 = HANDSKAKNING 0 = Nej 1 = JA 3.3 = OPERATÖR VAL 0 = Nej 1 = JA 3.4 = VÄRDFÖRFRÅGAN 0 = Nej 1 = JA TIMEOUT KONTROLL : LD 5250 kontrollerar om porten är OK och rapporterar eventuellt fel. HANDSKAKNING : LD 5250 kontrollerar om ACK / NAK tecken mottages under sändning. OPERATÖR VAL : Operatören kommer att frågas om fortsatt sändning skall avbrytas om ett fel detekteras, om SETUP = 1. Sändningen avbrytes och återstartas efter ny uppstart av instrumentet. Om SETUP = 0 avbrytes endast den pågående sändningen. VÄRDFÖRFRÅGAN : LD5250 väntar på ENQ (05h) tecken före start av sändningen. 9.3 FJÄRRSKRIVARUTGÅNG (SETUP 3.t = 03) Användes för att sända data utskriven på en lokal skrivare till en fjärrskrivare. Handskakning erfordras ej. 9.4 MASTER / SLAVE FUNKTION Användes för att koppla flera LD5250 instrument (Slave) i ett lokalt nätverk med ett överordnat system som fungerar som Master. Se LD 5250 MSP SERIEINTERFACE för detaljer. LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 28/32

29 10 FELMEDDELANDE Om ett fel uppkommer visas en felmeddelandekod Err xx, där xx är felkoden. Programmet stoppar. Tryck ) för att kvittera felet och fortsätt med åtgärd beroende på felkod. Fel kan uppstå i SETUP, programmering, uppstart och normal drift. FELMED- DELANDE MÖJLIG ORSAK ÅTGÄRD Err 01 SYSTEM ROM : Felaktigt EPROM Kontakta leverantören Err 02 DATA RAM : Felaktigt RAM Kontakta leverantören Err 04 KALIBRERINGSDATA : Felaktigt EEPROM Kontakta leverantören Err 05 VÅG eller A/D-OMVANDLARE Kontrollera vågen, lastceller, kablar, kontaktdon. Kontakta leverantören. Err 06 LÅG INSPÄNNING Kontrollera strömförsörjningen till instrumentet Err 07 Err 15 Err 20 DATA MINNE RADERAT. Extrema strömförsörjningstransienter. Alla data har ej blivit programmerade eller summaregisterna har ej nollställts. Instrumentet har initierats beroende på strömavbrott eller mjuk reset. SKRIVARE EJ ON-LINE. Antingen ej ansluten, papper slut eller ej ON_LINE Ställ in alla funktionsdata och nollställ summaregistret Nollställ vågen Kontrollera skrivaren & skrivarkabeln Err 26 Papper slut för EPSON TM295 printer Sätt i nytt papper Err 30 Överordnat system ej anslutet el fel i kommunikationen Kontrollera överordnat system, kablar m.m.. Tryck P för nytt försök eller Tryck O för att avbryta. Err 33 Err 55 Err 56 Err 57 Protokoll ej accepterat. Ej korrekt svar från överordnat system Alibi minne fullt. Alibi minne i NETTO läge (Endast brutto tillåtet) Alibi minne felaktigt Kontrollera överordnat system, kablar m.m.. Tryck P för nytt försök eller Tryck O för att avbryta. Kvittera felet. Det unika id-numret återställs till Utskrift avbruten Alibi minnet kan ej nollställas men nästa registrering blir korrekt Err 67 Felaktigt summaregister Skriv ut och nollställ summaregister Err 69 SUMMAREGISTER OVERFLOW. Summaregistret har ej nollställts under lång tid Skriv ut och nollställ summaregister. För att återgå från felmeddelande tryck ). LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 29/32

30 11 DIGITALA GRÄNSVÄRDESUTGÅNGAR GRÄNSVÄRDES-optionen är avsedd för att koppla LD 5250 till automatiska vägningssystem. Den innehåller två optoisolerade transistorutgångar som kan användas som viktgränsvärde. Gränsvärdena programmeras med Fn 1. Dom programmeras i sekvens efter varandra. Där bägge värdena ställts återgår programmet automatiskt till att visa vikten. GRÄNSVÄRDES-utgången kan aktiveras på nettovikten (SETUP 5.6=0) eller bruttovikten (SETUP 5.6=1). GRÄNSVÄRDES-utgången kan fungera som normalt öppen kontakt (SETUP 5.7=0) eller normalt sluten (SETUP 5.7=1). GRÄNVÄRDES-utgångarna kan för test aktiveras med Fn 93. Tekniska data för utgångarna finns i kapitlet 3.2 Tekniska data. Instrumetet innehåller även en optoisolerad 24VDC ingång som ej användes LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 30/32

31 APPENDIX A INSTALLATION SETUP & KALIBRERING DATA NEJ OF DISPLAY DIGITS POSITION OF DEC. POINT DISPLAY RESOLUTION TWO FIRST DIGITS OF W. RANGE DIGITAL FILTER NEJ OF CONVERSION (p/s) NEJ MOTION SAMPLES AUTO ZERO MAINTENANCE AUTO ZERO ON POWERUP DUAL DIGITAL FILTER CLEAR A/D CONV ERROR RESERVED LEADING ZERO BLANK SCALE PARAMETERS 1.P 2.P 3.P 4.P 5.P 6.P 7.P LOADCELL AMP. GAIN ADJUSTMENT AC/DC EXCITATI ON RESERVED ZERO RANGE 2% / 10% DUAL INT OR RANGE DUAL INT OR RANGE A 8.b 0.P CALIBRATION DEAD LOAD C P = SPAN C M = TOTALISING MEMORY DUAL KEY OPERATION KEY O LOCK KEY T LOCK KEY I LOCK KEY P LOCK KEY Y LOCK KEY A LOCK SETUP 1 OPERATION PRINT TYPE PAGE LENGTH PAPER REVERCE LEFT MARGIN PAGE HEADER LINE TERMIN. PRINTER MODEL RESERVED PRINT BELOW MIN CAPACITY RESERVED RESERVED WAIT UNLOAD PRINTER ERROR CONTROL OPERATOR PRN TYPE CHANGE SET UP 2 PRINTER 2.t 2.L 2.r 2.A 2.F 2.E d DATA BITS SERIAL CHANNEL 1 INSTRUMENT COMM. TYPE TIMEOUT CONTROL HAND SHAKE OPERATOR DISABLE HOST ENQUIRY REMOTE KBD COMMANDS RESERVED RESERVED DEBUG BAUD RATE SERIAL CHANNEL 2 DATA BITS SERIAL CHANNEL 2 SETUP 3 PROTOCOL 3.t b 3.d RESERVED SETUP 4 4.t NET/GROSS OPERATION NEJ / NC SETUP 5 SER CALIBRATION STANDARD/ USER RESERVED SCALE ERROR OUTPUT CURRENT/ VOLTAGE NET/GROSS 0-20/4-20 RESOLUTION OPERATION DIALOGUE ACAL A.1 A.2 A.3 A.4 A.5 A.6 A.7 A.8 LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 31/32

32 TOM SIDA LD5250 VIKTINDIKATOR Bruksanvisning LD5250msv 0 32/32

33 Technology and reliability that carries weight ANNEX A DRAWINGS 1. LD5250 SYSTEM BLOCK DIAGRAM LD5250/801/ LD5250 ENCLOSURE DIMENSIONS (PANEL MOUNT) LD5250/801/ LD5250 REAR PANEL CONNECTORS LD5250/801/ LD52** CABLING DIAGRAMS LD52**/801/ LOADCELL JUNCTION BOX/EXT.CABLING LC PCB /11/089-D15 6. PCB 801,761,439 COMP. LAYOUT AND CONNECTOR (S) LD52**/PCB_A/ LD5250 FINAL ASSY DIAGRAM LD5250/801/ LD5250 EXPLODED VIEW (PANEL MOUNT) LD5250/801/050 Document Date Code Rev. Page LD5250 WEIGHT INDICATOR ANNEX LD5250.AN 0 1 of 9

34

35 MAX 10x350 OHM LOADCELLS J2 (OR ST7) J4 (OR ST9) ANALOG OUTPUT 0-10VDC OR 0-20mADC 24VDC EXTERNAL J4 (OR ST9) ANALOG TO DIGITAL CONVERSION JP1 CALIBRATION LOCK +5V DIGITAL TO ANALOG CONVERTER JP1 SEL. CURRENT OR VOLTAGE OUTPUT J1 (OR ST8) +5V ST1 PCB 761 RS232 +5V RS232 DRIVER +5V MCU 89C51RD+ 64KB EPROM 1KB RAM 32 D I/O LINES 32KB EEPROM ST5 +5V POWER SUPPLY +5V WATCHDOG 2 OUTPUTS & 1 INPUT ( TILT ) ISOLATED POWER INPUT FILTER ST3 ST1 RS485 DRIVER J3 (OR ST2) RS485 JP1 TER. RES. PCB 439 ST2 ST1 ST1 +5V KEYBOARD & LED DRIVER ST2 6 KEY MEMBRANE KEYB. 6 DIGITS LED DISPLAY PCB 714 ST2 POWER INPUT 9-15VDC PCB 801 Title LEON ENGINEERING ARKADIAS 41,AMPELOKIPI,ATHENS LD5250 SYSTEM BLOCK DIAGRAM Size Document Number Rev A4 LD5250/801/030 0 Date: Monday, May 29, 2000 Sheet 1 of 1

36

37 132mm 72mm 8mm 144mm 135.8mm 121mm 66.2mm LEON ENGINEERING ARKADIAS 41,AMPELOKIPI,ATHENS,GREECE Title: LD5250 ENCLOSURE DIMENSIONS (PANEL MOUNT) Size Document Number A4 LD5250/801/060 DATE: December 10, 1999 Sheet 1 of 1 REV 0

38

39 PIN DESCRIPTION POWER 9-15 VDC INPUT 1 INP. COMMON ( - ) OUTPUT 1 OUTPUT 2 OUT. COMMON ( + ) POWER SET POINTS I -Cι 1 O O 1 2 +Cο PIN DESCRIPTION A B TERMINATION RESISTOR (120R) D-TYPE METAL CASE SHIELD SHORT PINS 8&9 FOR TERMINATION RESISTOR (120R) CONNECTION LD5250 COM 2 DB9 FEM ANALOG OUTPUT DB15 MALE COM 1 DB9 MALE LOADCELL 1 DB15 FEM PIN DESCRIPTION RX OR DTR TX GND PIN D-TYPE METAL CASE 7-8 DESCRIPTION -EXCITATION -SENSE +SENSE +EXCITATION -SIGNAL +SIGNAL SHIELD CALIB. ENABLE PIN 1,9 2,10 3,11 4,12 5,13 D-TYPE METAL CASE DESCRIPTION IOUT+ VOUT+ IOUT- OR VOUT- POWER IN +24 VDC POWER IN GND SHIELD NOTE : CALIBRATION IS DISABLED WHEN PINS 7 &8 AT LOADCELL CONNECTOR ARE SHORT CIRCUITED. AFTER CALIBRATING THE UNIT, PLACE JUNCTION AT PINS 7 & 8 OF THE DB15FEM CONNECTOR FOR THE L/C. Title LEON ENGINEERING ARKADIAS 41,AMPELOKIPI,ATHENS LD5250 REAR PANEL CONNECTORS Size Document Number Rev A4 LD5250/801/061 0 Date: December 10, 1999 Sheet 1 of 1

40

41 MASTER +V 470 R NETWORK BIASING RESISTORS A B RT 150 R WHITE BROWN 470 R CHASSIS EARTH 1 SHIELD I C ι INPUT 1 TILT SWITCH VDC POWER SUPPLY C ο O 1 OUTPUT 1 FUSE VDC POWER SUPPLY O 2 OUTPUT 2 DIGITAL OUTPUTS Imax=100mA DIGITAL OUTPUTS &TILT CONNECTIONS SLAVE #1 (LD52**) A B DB9 FEM TO LD52** RS232 CONECTOR DB9 FEM TO LD52** RS232 CONECTOR SLAVE #2 (LD52**) A B UP TO 30 SLAVES... SLAVE #30 (LD52**) A B RT 120 R TERMINATION RESISTOR 2 2X0.34mm THISTED PAIR SHILDED MAX CABLE LENGTH 1000m RS485A CABLE CONNECTIONS DB9 METAL CASE SHIELD TX GND DTR GRN BRN WHI MAX 15m GRN BRN WHI RX GND DTR PRINTER DB25 MALE OR TO SERIAL PRINTER RX GND TX PRINTER DB25 MALE TO SLIP PRINTER EPSON TM-290/295 DB9 METAL CASE SHIELD TX GND RX GRN BRN WHI MAX 15m GRN BRN WHI RX GND TX DB9 FEM OR DB25 FEM RX GND TX TO PC PRINTER & PC CABLES Title LEON ENGINEERING ARKADIAS 41,AMPELOKIPI,ATHENS LD52** CABLING DIAGRAMS Size Document Number Rev A4 LD52**/801/088 0 Date: December 10, 1999 Sheet 1 of 1 POWER & SETPOINTS CONNECTOR LOAD LOAD

42

43 < GROUND TAG GROUND WIRE ( 6mm ) 2 PIN No DB15 metal case shield 4 GREEN 3 BLUE 6 RED 5 WHITE 1 BLACK 2 YELLOW TO LOADCELL CONNECTOR DB15 MALE CONNECTOR NOTE : FOR CAL. ENABLE PINS 7 & 8 OF THE D CONNECTOR ARE USED. CALIBRATION IS DISABLED WHEN THEY ARE SHORTCIRCUITED. NOTE: FOR CORNER CORRECTION FOLLOW JUNCTION BOX INSTRUCTIONS CPC: SPARK GAP SURGE ARRESTERS FOR 4 WIRE CONNECT +EX TO +SEN AND -EX TO -SEN LOADCELL 1 S S HL E S O O X E UT UT LOADCELL 2 HL E S E S O O X E X E UT UT E X S E D D JUNCTION BOX PCB11 SHLD -EX +EX -SIG +SIG SHLD -EX +EX -SIG +SIG SHLD LC1 LC2 +EX CPC +SEN CPC +SI -SI CPC -EX -SEN -SIG +SIG LC4 +EX -EX SHLD CPC LC3 -SIG +SIG +EX -EX SHLD O UT O UT E X S E E X S E S HL D - E X O UT O UT S E E X S E S HL D LOADCELL 4 LOADCELL 3 LEON ENGINEERING S.A. ARKADIAS 41,AMPELOKIPI,ATHENS,GREECE Title LOADCELL JUNCTION BOX/EXT.CABLING Size Document Number REV A4 LC PCB /11/089-D15 1 Date: December 21, 1999 Sheet 1 of 1

44

45

46

47 DB15 FEM DB9 FEM JP1 TER. RES. ST1 PCB 761 PCB 439 SEL. CURRENT OR VOLTAGE OUTPUT NOTE : PCB 439 & PCB 761 ARE CONNECTED DIRECTLY TO PCB 801 JP1 ST1 1 1 DB15 FEM DB9 MALE JP1 7WAY PCB SCREW TERM. CAL. LOCK 1 ST3 ST5 ST1 1 1 CA 70 1 ST1 PCB 801 PCB 714 Title LEON ENGINEERING ARKADIAS 41,AMPELOKIPI,ATHENS LD5250 FINAL ASSY DIAGRAM Size Document Number Rev A4 LD5250/801/039 0 Date: December 10, 1999 Sheet 1 of 1
