1 VIKTINDIKATOR DELTA 5 REFERENSMANUAL Instrumentet har levererats av: ERDE-Elektronik AB Spikgatan Vellinge Tel: Fax: Mail: info@erdese Web: wwwerdese Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 1 of 18

2 INNEHÅLLSFÖRTECKNING 1 INTRODUKTION 3 2 SPECIFIKATIONER 4 21 MILJÖ och ELEKTRISKA DATA 4 22 INSTALLATION 5 3 FRONTPANEL ÖVERSIKT 6 4 UPPSTART & DRIFT 8 5 FELMEDDELANDE 9 6 DATA SERIELL UTGÅNG SKRIVARUTGÅNG ( 2400 baud )10 62 DATORUTGÅNG (Kontinuerlig sändning) ( 2400 baud) 11 7 UNDERHÅLL 12 8 INSTÄLLNING OCH TRIMMNING 12 9 PROCEDUR Par (Inställning av vågparametrar) PROCEDUR CAL (Vågtrimmning) PROCEDUR STORE (Spara värdena i EEPROM) PROCEDUR SETUP2 (Serieport Inställning) PROCEDUR INIT (Test av insignal från lastceller) TEKNISKA DATA SETUP & TRIMNINGS inställningar 18 Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 2 of 18

3 1 INTRODUKTION Den elektroniska viktindikatorn DELTA5 är ett kompakt microprocessorbaserat instrument, speciellt konstruerad för användning i system med töjningsgivarbaserade lastceller Standardkonfigurationen inkluderar: 1 Analog till digital omvandlare med hög noggrannhet (Max interna skaldelar) 2 Frontpanel med 6 siffrig LΕD display, 5 membranomkopplare 2 indikerande lysdioder (LED) 3 EEPROM med systemparametrar och kalibreringsdata 4 En serieport med RS232C interface för anslutning till skrivare eller dator OBS! Spänningen slås TILL/FRÅN med U Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 3 of 18

4 2 SPECIFIKATIONER 21 MILJÖ och ELEKTRISKA DATA OMGIVNINGSTEMPERATUR Lagring - 10 o C to + 70 o C Funktion - 10 o C to + 40 o C Undvik placering i direkt solljus FUKTIGHET LUFT VIBRATIONER SKYDDSFORM EMI STRÖMFÖRSÖRJNING: LED MODELL IN-/UTSIGNALER OBS LCD MODELL För bordspulpet gäller 40% till 90% RH (Icke kondenserande) För bordspulpet gäller att omgivningsluften skall vara dammfri och inte innehålla korrosiva gaser eller material som kan skada utrustningen Kraftiga vibrationer kan påverka vägningsnoggrannheten och skada elektroniska komponenter IP 40 för bordspulpet IP 65 för rostfri kapsling Stora elektriska utrustningar bör ej installeras nära vågutrustningen * V AC eller 8 12 VDC/5VA Effektförbrukning 3W max (300 ma / 6 LASTCELLER) * 95VAC / 72VA (35mA / 1 LOAD CELL) Relä och kontaktorer som anslutes till vågutrustningen måste ha effektiva och tillförlitliga gnistskydd Detta gäller även annan utrustning inom 3 m från vågutrustningen SVETSNING på eller i närheten av vågustrustningen är strängt förbjudet Vågutrustningen måste skyddas från STATISK uppladdning och spänningsspikar från blixtnedslag genom tillförlitliga skydd Se till att viktindikatorn erhåller erforderlig kylluft Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 4 of 18

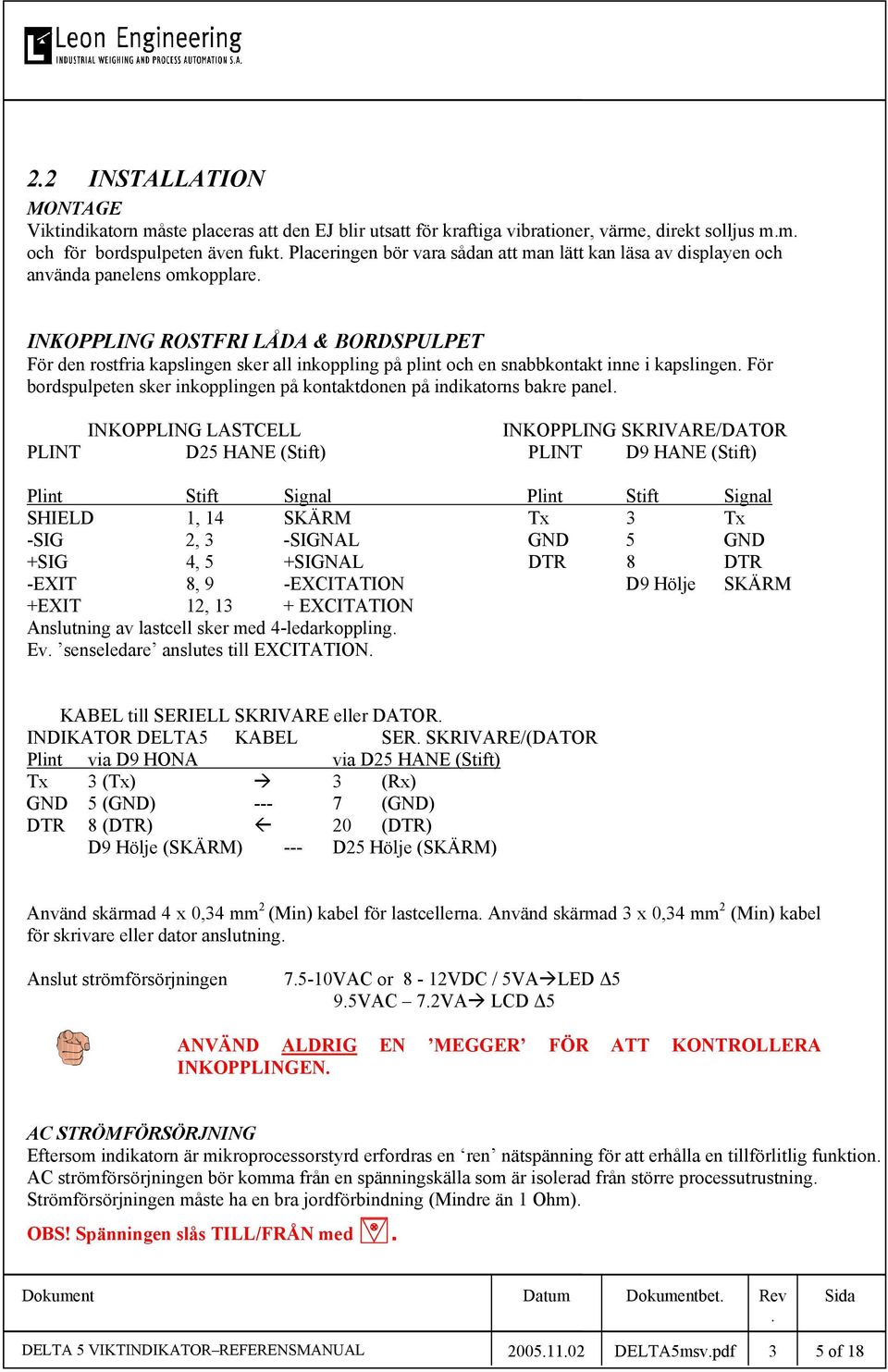

5 22 INSTALLATION MONTAGE Viktindikatorn måste placeras att den EJ blir utsatt för kraftiga vibrationer, värme, direkt solljus mm och för bordspulpeten även fukt Placeringen bör vara sådan att man lätt kan läsa av displayen och använda panelens omkopplare INKOPPLING ROSTFRI LÅDA & BORDSPULPET För den rostfria kapslingen sker all inkoppling på plint och en snabbkontakt inne i kapslingen För bordspulpeten sker inkopplingen på kontaktdonen på indikatorns bakre panel INKOPPLING LASTCELL INKOPPLING SKRIVARE/DATOR PLINT D25 HANE (Stift) PLINT D9 HANE (Stift) Plint Stift Signal Plint Stift Signal SHIELD 1, 14 SKÄRM Tx 3 Tx -SIG 2, 3 -SIGNAL GND 5 GND +SIG 4, 5 +SIGNAL DTR 8 DTR -EXIT 8, 9 -EXCITATION D9 Hölje SKÄRM +EXIT 12, 13 + EXCITATION Anslutning av lastcell sker med 4-ledarkoppling Ev senseledare anslutes till EXCITATION KABEL till SERIELL SKRIVARE eller DATOR INDIKATOR DELTA5 KABEL SER SKRIVARE/(DATOR Plint via D9 HONA via D25 HANE (Stift) Tx 3 (Tx) 3 (Rx) GND 5 (GND) (GND) DTR 8 (DTR) 20 (DTR) D9 Hölje (SKÄRM) --- D25 Hölje (SKÄRM) Använd skärmad 4 x 0,34 mm 2 (Min) kabel för lastcellerna Använd skärmad 3 x 0,34 mm 2 (Min) kabel för skrivare eller dator anslutning Anslut strömförsörjningen 75-10VAC or 8-12VDC / 5VA LED Δ5 95VAC 72VA LCD Δ5 ANVÄND ALDRIG EN MEGGER FÖR ATT KONTROLLERA INKOPPLINGEN AC STRÖMFÖRSÖRJNING Eftersom indikatorn är mikroprocessorstyrd erfordras en ren nätspänning för att erhålla en tillförlitlig funktion AC strömförsörjningen bör komma från en spänningskälla som är isolerad från större processutrustning Strömförsörjningen måste ha en bra jordförbindning (Mindre än 1 Ohm) OBS! Spänningen slås TILL/FRÅN med U Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 5 of 18

6 3 FRONTPANEL ÖVERSIKT DISPLAY 6-siffrig LED för visning av mätvärde (Brutto eller Netto) samt operatörs- och felmeddelande Sifferhöjd 14mm Signal över mätområdet (Överlast) indikeras med vvvvvv på displayen Signal under mätområdet (Underlast) indikeras med uuuuuu på displayen Nollindikering indikeras med en liten o på den vänstra siffran Viktdisplayen användes även för operatörs- och felmeddelanden NETTO INDIKERING Tänds när vikten har tarerats och displayen visar NETTO-vikt RÖRELSE INDIKERING Tänds när vikten ej är stabil Den batterimatade LCD-modellen har en LCD-display med 16 mm höga siffror och den extra indikeringen för batteri blinkar när mindre än 20 % av batterikapaciteten återstår Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 6 of 18

7 U SPÄNNING TILL/FRÅN OMKOPPLARE (VÄXLANDE FUNKTION) - Viktindikator till/från O NOLLSTÄLLNING / FELÅTERSTÄLLNING - Används för att nollställa viktdisplayen Nollställning sker endast om vikten är stabil, bruttovikten visas och om bruttovikten är inom + 10% av mätområdet - Återställer felmeddelanden på displayen T NETTO / BRUTTO VAL (VÄXLANDE) / FUNKTIONSMENY - Användes för att tarera vågen Tarering sker endast om vikten är stabil och inom mätområdet - Om vågen redan tarerats nollställs tareringsvikten och displayen återgår till att visa bruttovikten - Om omkopplaren hålls intryckt I mer är 3 s kommer man till funktionsmenyn Displayen visar Fn 00 Tryck på P för att återgå till viktvisning Funktionsmenyn användes av service personal Se SET UP & KALIBRERING avsnitt för fler detaljer Y TOTAL / BATTERIKAPACITET - Används för att visa totalt ackumulerad vikt och totalt antal vägningar Tryck Y igen för att visa antal vägningar Tryck Y igen för att avsluta total visning eller tryck P för att skriva ut/nollställa totalvärdena - Om omkopplaren för den batterimatade LCD-modellen hålls inne i mer än 3 s, visas ungefärlig återstående batterikapacitet som % av maximal batterikapacitet (Fulladdat = 100 % ) om laddning ej pågår När batteriet laddas kan återstående batterikapacitet ej visas utan % kan visas displayen P UTSKRIFT AKKUMULERA VIKT Användes för att skicka viktdata till externa enheter via serieporten Den sända vikten akkumuleras även i totalregistret Viktdata skickas endast om vikten är stabil och inom instrumentets mätområdet Utskrift och / eller akkumulering sker endast om det valts i SET UP Den viktdata som skrivs ut väljs i SET UP Se avsnitt 8 INSTÄLLNING OCH KALIBRERING för fler detaljer Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 7 of 18

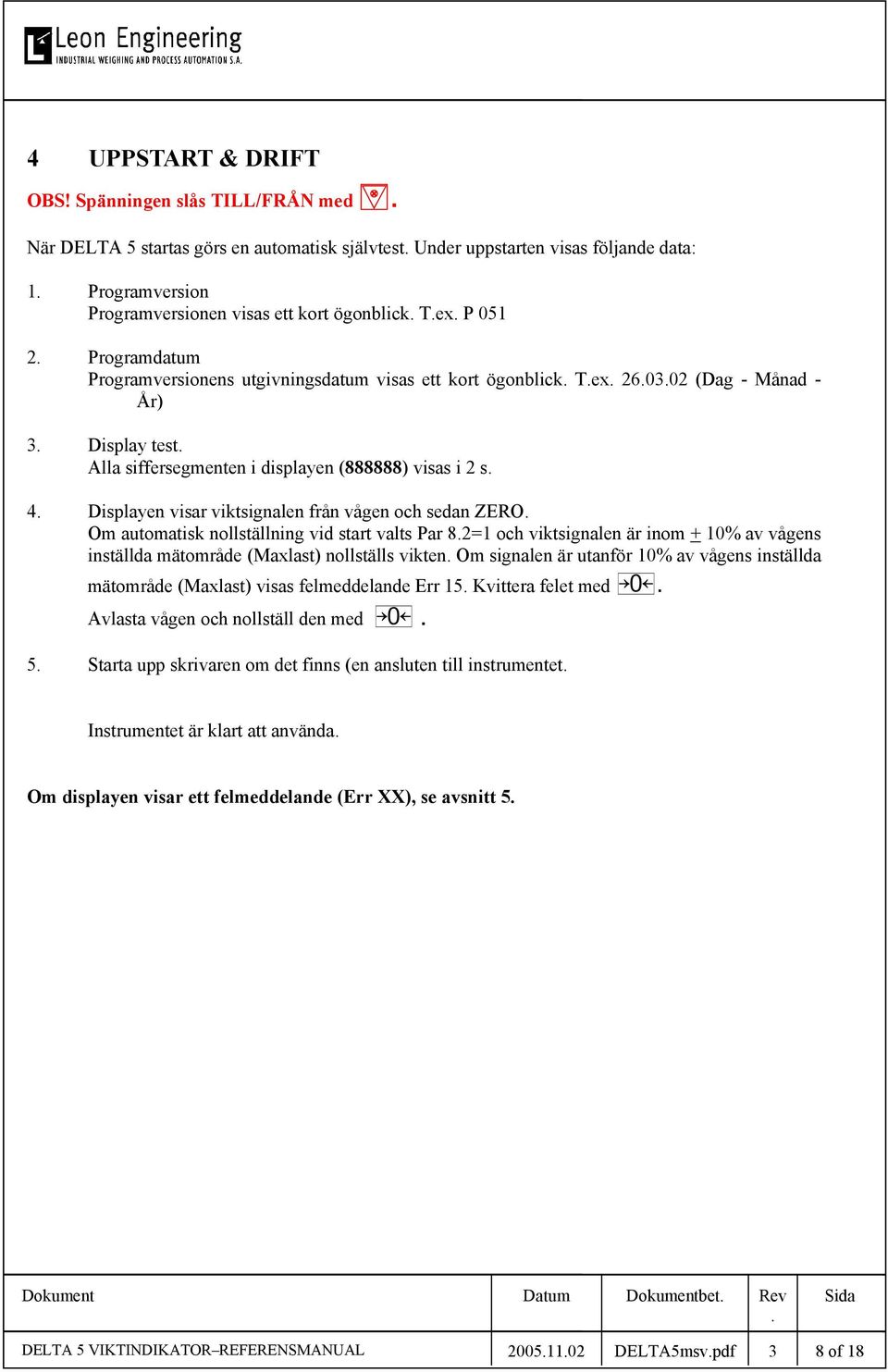

8 4 UPPSTART & DRIFT OBS! Spänningen slås TILL/FRÅN med U När DELTA 5 startas görs en automatisk självtest Under uppstarten visas följande data: 1 Programversion Programversionen visas ett kort ögonblick Tex P Programdatum Programversionens utgivningsdatum visas ett kort ögonblick Tex (Dag - Månad - År) 3 Display test Alla siffersegmenten i displayen (888888) visas i 2 s 4 Displayen visar viktsignalen från vågen och sedan ZERO Om automatisk nollställning vid start valts Par 82=1 och viktsignalen är inom + 10% av vågens inställda mätområde (Maxlast) nollställs vikten Om signalen är utanför 10% av vågens inställda mätområde (Maxlast) visas felmeddelande Err 15 Kvittera felet med O Avlasta vågen och nollställ den med O 5 Starta upp skrivaren om det finns (en ansluten till instrumentet Instrumentet är klart att använda Om displayen visar ett felmeddelande (Err XX), se avsnitt 5 Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 8 of 18

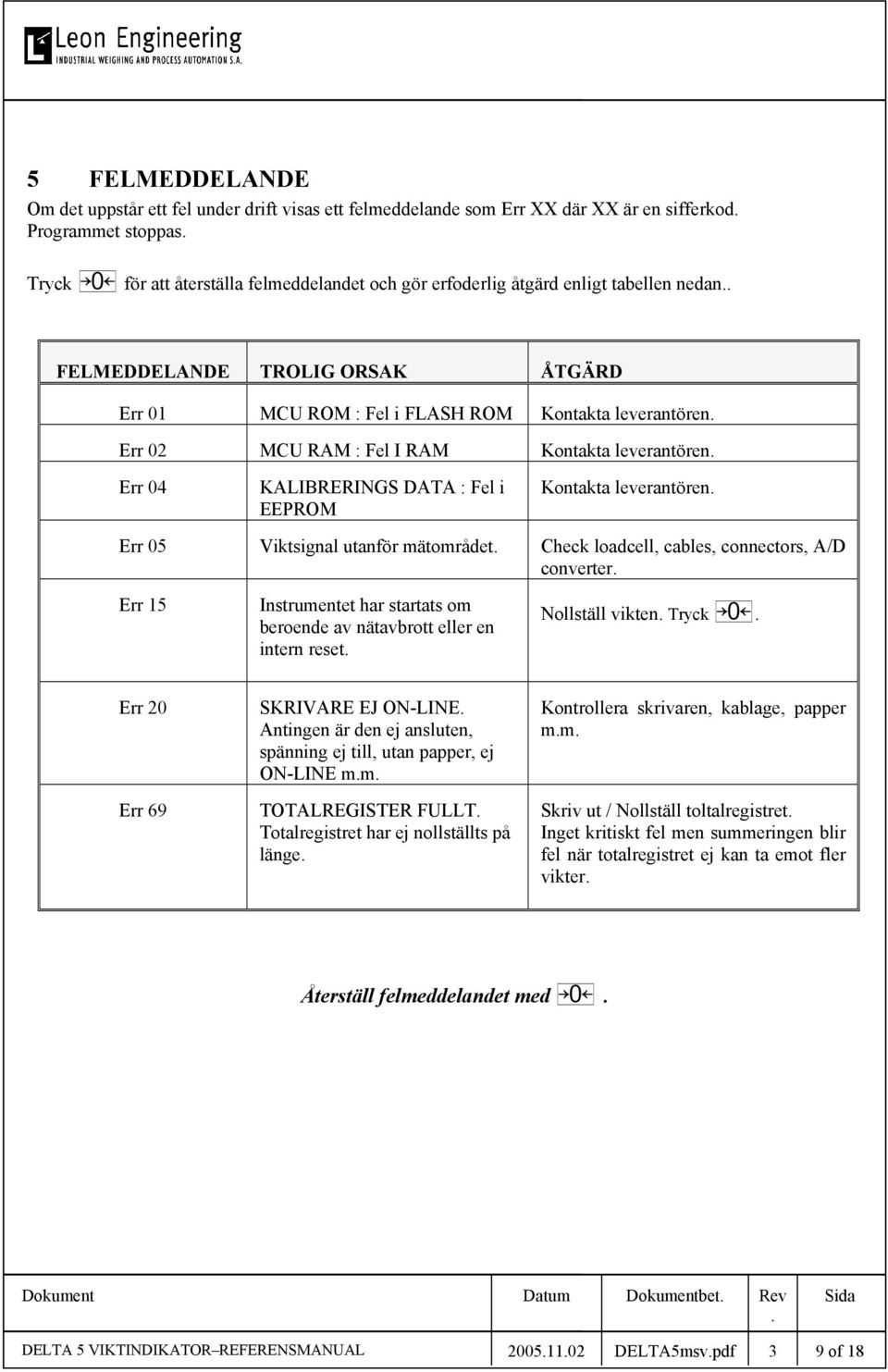

9 5 FELMEDDELANDE Om det uppstår ett fel under drift visas ett felmeddelande som Err XX där XX är en sifferkod Programmet stoppas Tryck O för att återställa felmeddelandet och gör erfoderlig åtgärd enligt tabellen nedan FELMEDDELANDE TROLIG ORSAK ÅTGÄRD Err 01 MCU ROM : Fel i FLASH ROM Kontakta leverantören Err 02 MCU RAM : Fel I RAM Kontakta leverantören Err 04 KALIBRERINGS DATA : Fel i EEPROM Kontakta leverantören Err 05 Viktsignal utanför mätområdet Check loadcell, cables, connectors, A/D converter Err 15 Instrumentet har startats om beroende av nätavbrott eller en intern reset Nollställ vikten Tryck O Err 20 Err 69 SKRIVARE EJ ON-LINE Antingen är den ej ansluten, spänning ej till, utan papper, ej ON-LINE mm TOTALREGISTER FULLT Totalregistret har ej nollställts på länge Kontrollera skrivaren, kablage, papper mm Skriv ut / Nollställ toltalregistret Inget kritiskt fel men summeringen blir fel när totalregistret ej kan ta emot fler vikter Återställ felmeddelandet med O Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 9 of 18

10 6 DATA SERIELL UTGÅNG Denna serieport är avsedd att användas för anslutning av seriell skrivare eller dator Data som skickas Och handskakning definieras i SETUP TYP Asynkron seriell ASCII, RS232C standard, simplex PROTOKOLL 2400 baud, 1 startbit, 7 databitar, 1 jämn (Even) paritetsbit, 1 stoppbit HANDSKAKNING DTR BUSY för varje tecken vid remsskrivare INKOPPLING DB9 hane på bakre panelen (J2) TxD = Stift 3 DTR = Stift 8 Kabel: Skärmad 3 ledare Min 025 mm 2 Max 15 m GND = Stift 5 DATA Den data som sänds väljes i SETUP och kan sändas en gång för skrivare eller sändas kontinuerlig för dator 61 SKRIVARUTGÅNG ( 2400 baud ) SETUP2 2t<>02 Data som skrivs ut på kommando väljs i SETUP2 ( Se avsnitt 8 INSTÄLLNING och KALIBRERING) 2t=01 Visad vikt Tex kg 2t=02 Kontinuerlig sändning Se 62 2t=03 1 rad Brutto- eller Nettovikt Tex kg G vid BRUTTO-visning eller kg N vid NETTO-visning 2t=04 3 rader Netto-, Tara- och Bruttovikt Tex kg G (BRUTTO) och 1005 kg T (TARA) och kg N (NETTO) 2t=05 1 rad Netto-, Tara-, Bruttovikt Tex kg vid BRUTTO-visning eller kg N kg T kg G vid NETTO-visning 2t=06 1 rad löpnummer och visad vikt tex kg 2t=07 PA=XX Utskrift av vikt (Utan kontrolltecken som CR) DJURVÄGNING Vänta tills djuret är på vågen och vikten är stabil Tryck P Displayen visar Alt och efter en kort tid (Berorende av xx) medelvärdet av djurvikten Tryck P igen för att skriva ut och addera medelvärdet till totalregistret eller tryck O för att avbryta Om någon omkopplare ej använts under 4 s, skrivs vikten ut och adderas till totalregistret automatiskt Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 10 of 18

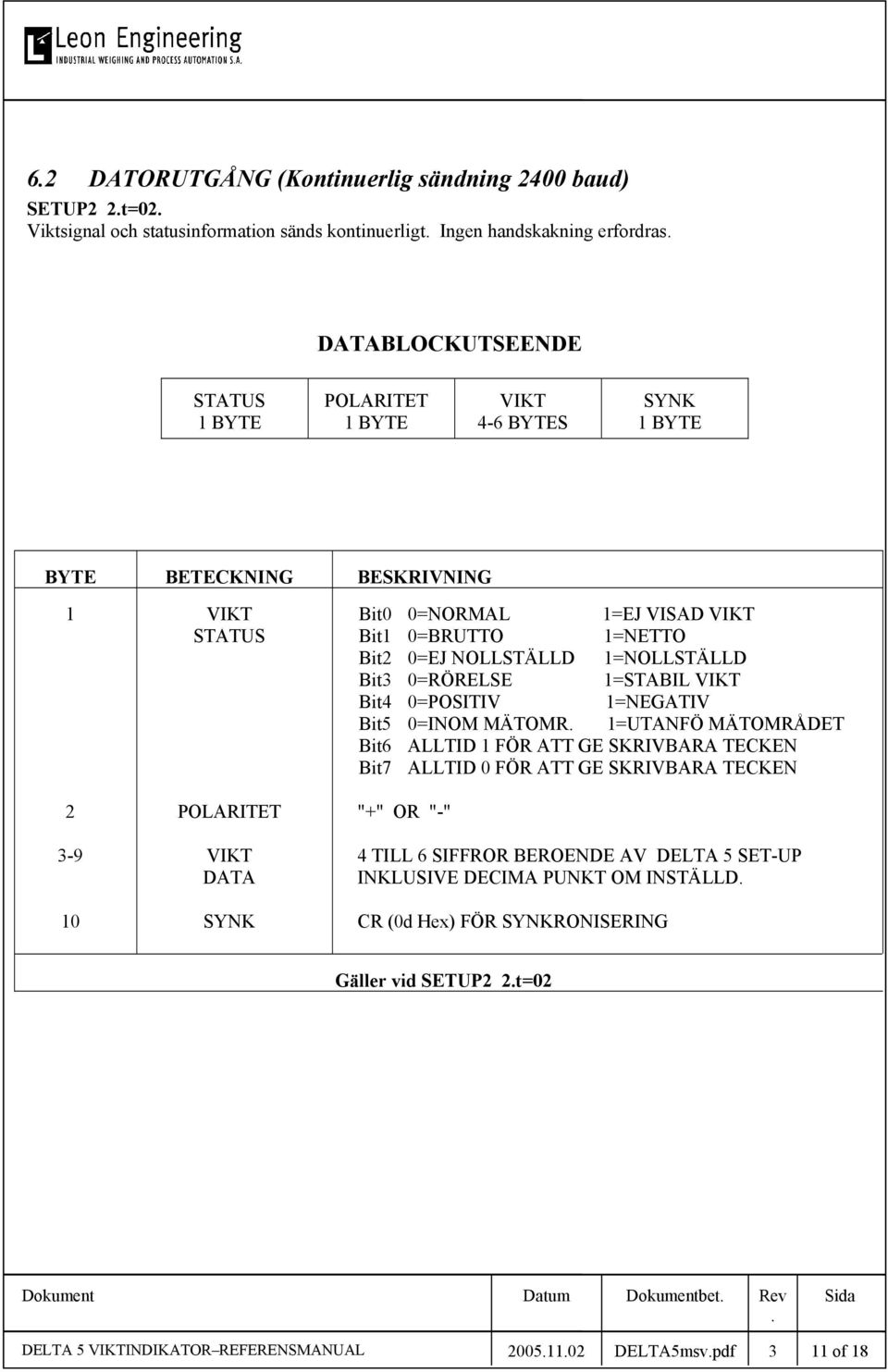

11 62 DATORUTGÅNG (Kontinuerlig sändning 2400 baud) SETUP2 2t=02 Viktsignal och statusinformation sänds kontinuerligt Ingen handskakning erfordras DATABLOCKUTSEENDE STATUS 1 BYTE POLARITET 1 BYTE VIKT 4-6 BYTES SYNK 1 BYTE BYTE BETECKNING BESKRIVNING VIKT STATUS POLARITET VIKT DATA SYNK Bit0 0=NORMAL 1=EJ VISAD VIKT Bit1 0=BRUTTO 1=NETTO Bit2 0=EJ NOLLSTÄLLD 1=NOLLSTÄLLD Bit3 0=RÖRELSE 1=STABIL VIKT Bit4 0=POSITIV 1=NEGATIV Bit5 0=INOM MÄTOMR 1=UTANFÖ MÄTOMRÅDET Bit6 ALLTID 1 FÖR ATT GE SKRIVBARA TECKEN Bit7 ALLTID 0 FÖR ATT GE SKRIVBARA TECKEN "+" OR "-" 4 TILL 6 SIFFROR BEROENDE AV DELTA 5 SET-UP INKLUSIVE DECIMA PUNKT OM INSTÄLLD CR (0d Hex) FÖR SYNKRONISERING Gäller vid SETUP2 2t=02 Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 11 of 18

12 7 UNDERHÅLL Instrumentet kräver inget underhåll Lämpligen sker periodiska kontroller av trimningen Intervallen kan variera från ett par gånger/år upp till 2 år beroende på hur hög noggrannhet och hur ofta vågen användes Om instrumentet låser sig (Verkar dött) slå ifrån spänningen och start om det igen 8 INSTÄLLNING OCH TRIMNING För att förhindra obehörig ändring av parametrar och trimning finns ett trimningslås CAL LOCK Låset består av en bygel (JP 1) som är placerad på instrumentets kretskort PCB 702 Med bygeln monterad kan användaren endast ändra SETUP 2 Ändring av parametrar och trimning kan ej ske DELTA 5 levereras utan bygeln monterad Ställ först in alla parametrar och trimma in vågen enligt: 1 Anslut spänning till instrumentet och tryck på U för att starta instrumentet 2 Vänta min för att instrument och lastceller skall värmas upp 3 Tryck två gånger på U så att instrumentet slås av och sedan på igen 4 Under tiden alla siffersegmenten är tända (888888) tryck på P och sedan direkt på T 5 Displayen visar SETUP2 Fortsätt med inställning och trimning enligt beskrivning på de följande sidorna 6 Efter att inställning och trimningsvärden sparats, öppna instrumentet och montera bygeln CAL LOCK 7 Montera ihop instrumentet igen Under SET UP kan endast de 4 nedanstående omkopplarna användas och de har då följande funktion: O =AVBRYT T =NÄSTA Y =STEGA VIDARE P =ENTER Använd Y för att stega till: SETUP 2 Inställning av serieport Par Vågparametrar CAL Trimning (Nollställning & känslighet) STORE Spara inställning/trimningvärdena INIT Kontrolläge (mv/v meter) Önskad funktion väljes med P Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 12 of 18

13 Funktionerna PAR, CAL, INIT kan endast väljas om trimningslåsbygeln (CAL LOCK) på PCB 702 ej är installerad Två procedurer finns för att ändra inställning 1 INSTÄLLNING AV ENSIFFRIGT VÄRDE (0 eller 1) Tryck på Y ändra värdet på siffran och tryck P för att avsluta och gå vidare 2 INSTÄLLNING AV FLERSIFFRIGT VÄRDE Tryck Y för att öka blinkande siffra Tryck T för att stega 1 siffra till höger Tryck P för att avsluta och gå till nästa steg 9 PROCEDUR Par (Inställning av vågparametrar) När man är I Par menyn använder man Y för att ändra värde, T för att växla siffra, P för att acceptera inmatningen och stega till nästa steg Beskrivning av parametrar : 2P = Decimalkommats placering (Räknat från höger) (0-4) 3P = Skaldel (1-50) 4P = De två första (Vänstra) siffrorna av max vikt (00-99) 5P = Digitalt filter (1-4) 6P = Integrationstid Tillåtet område Maximal integrationstid Tmax=75/LCO LCO = Lastcellsutsignal i mv/v 7P = Antal mätningar för stabil vikt (1-7) 81 = Autonollställning 0=NEJ 1=JA 82 = Autonollställning vid uppstart 0=NEJ 1=JA 83 = Dubbelt digitalt filter 0=NEJ 1=JA 84 = Dubbel omkopplarefunktion 0=NEJ 1=JA 85 = Batterikapacitetsvisning 0=NEJ 1=JA 86 = Undertryckning av vänstra nollan 0=NEJ 1=JA 87 = Totalregister 0=NEJ 1=JA 88 = Reserverad 0P = Dubbelt mätområde Första två siffrorna i det lägsta området (0-99) Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 13 of 18

14 10 PROCEDUR CAL (Vågtrimning) Displayen visar Zero Tryck på P för att mäta tomvikten Tryck på Y för att gå till SPAN (Trimning av känslighet) eller tryck på O för att gå tillbaka till CAL Displayen visar E Scl (Empty Scale) = Töm vågen för att påminna om att vågen skall vara tom Vänta cirka 10 s (Beroende på digitalt filter) Tryck på P Displayen räknar ned under cirka 10 s (Medelvärdesbildning av 64 värden) därefter skall 0 visas på displayen om nollställningen är korrekt Repetera proceduren om nollställningen ej blir korrekt Tryck på P för att fortsätta Displayen visar SPAn Tryck på P för känslighetstrimning Tryck på Y för att gå till dead Id (Tomvikt) eller tryck på O för att återgå till CAL Displayen visar C xxxxx där xxxxx = Max vågkapacitet (Maxvärde) Mata in den trimningsvikt som skall användas (Vikt på vågen) För att mata in vikten använd följande omkopplare: Y för att öka blinkande siffra T P för att stega 1 siffra åt höger för att acceptera inmatat värde Displayen visar Add Id (Add load) = lägg på vikterna på vågen Vänta cirka 10 s (Beroende på digitalt filter) Tryck på P Displayen räknar ned under cirka 10 s (Medelvärdesbildning av 64 värden) därefter skall inställd trimningsvikt (Vikt på vågen) visas på displayen om nollställningen är korrekt Repetera proceduren om nollställningen ej blir korrekt Trimningen är klar men trimningsvärdena är ej skyddade mot spänningsavbrott Tryck på Y för att fortsätta till att spara värdena Displayen visar StorE Tryck på P för att spara trimningsvärdena Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 14 of 18

15 11 PROCEDUR STORE (Spara värdena i EEPROM) Tryck på P för att spara trimningsvärdena Programmet går ur trimningsfunktionen och återstartas 12 PROCEDUR SETUP2 (Serieport Inställning) Displayen visar SEt UP2 Tryck på P för att välja inställning av serieport eller tryck på Y för att stega vidare Displayen visar 2t XX där XX kan vara en av de nedanstående funktionerna 2t UTSKRIFT TYP 2t = 00 Serieport bortkopplad 2t = 01 Skriv ut visad vikt 2t = 02 Kontinuerlig viktsändning 2t = 03 Skriv en rad med Brutto eller Netto inkl indikering (B/N) 2t = 04 Skriv 3 rader med Netto, Tara och Brutto med indikering 2t = 05 Skriv en rad med Netto & Tara eller Brutto 2t = 06 Skriv ut antal vägningar & visad vikt 2t = 07 Skriv vikt utan kontrolltecken 2L Antal radmatningar framåt efter utskrift ( ) 2r Antal radmatningar bakåt före utskrift ( ) 2A Vänstermarginal ( ) 2F Antal radmatningar framåt före utskrift ( ) 2b Databitar / Paritet 17 = 7 databitar / jämn (even) paritet 08 = 8 databitar / ingen paritet 27 Skrivarfelkontroll 0 = Nej 1 = Ja PA Antal mätningar för att beräkna medelvärde Värdet PA = Bortkopplad Kan varier från 05 till 30 beroende av nogggrannhet och stabilitet Värden mindre än 05 ger lägre kapacitet Värden över 30 ger ingen större förbättring Avsett för DJURVÄGNING Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 15 of 18

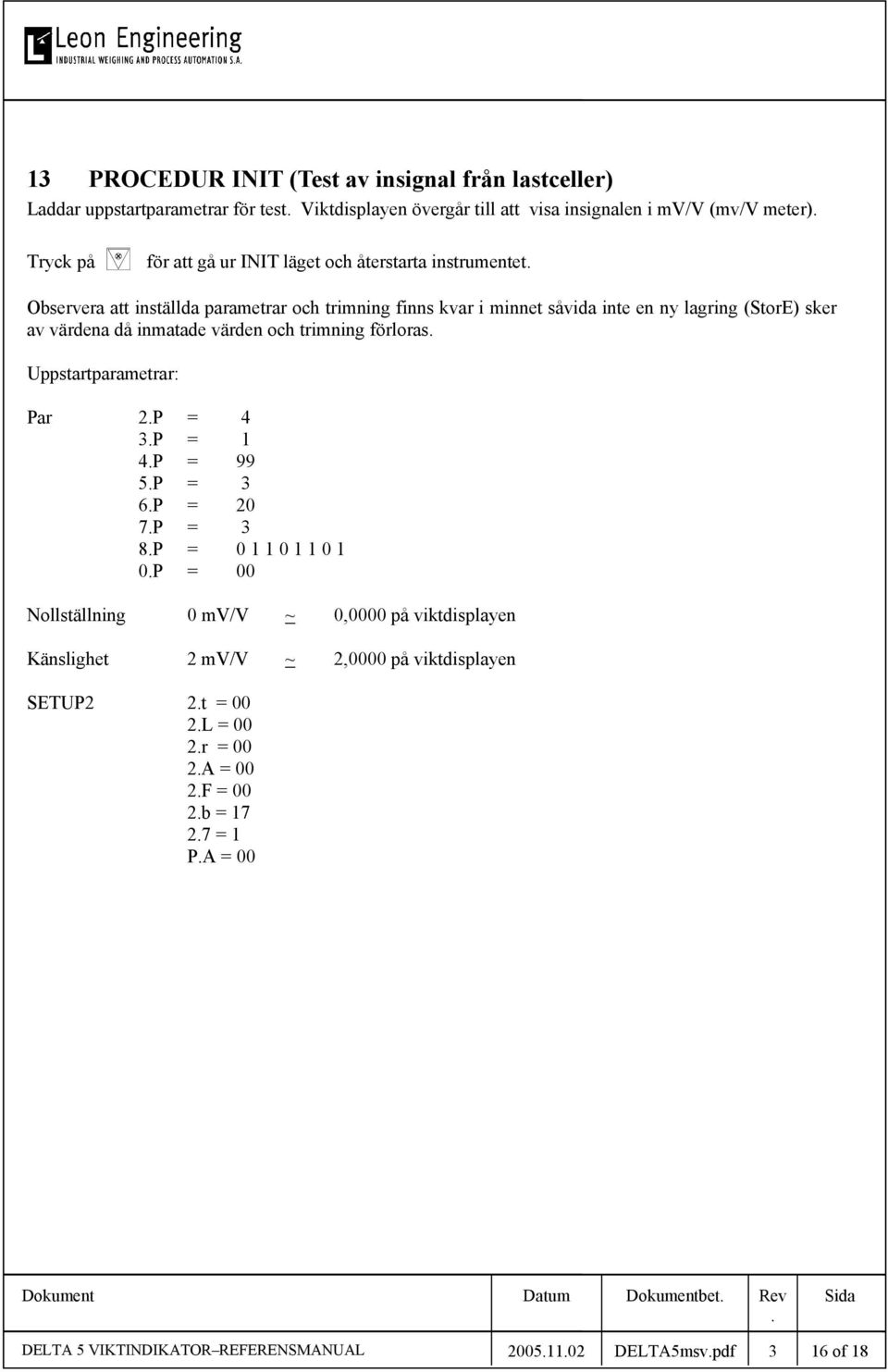

16 13 PROCEDUR INIT (Test av insignal från lastceller) Laddar uppstartparametrar för test Viktdisplayen övergår till att visa insignalen i mv/v (mv/v meter) Tryck på U för att gå ur INIT läget och återstarta instrumentet Observera att inställda parametrar och trimning finns kvar i minnet såvida inte en ny lagring (StorE) sker av värdena då inmatade värden och trimning förloras Uppstartparametrar: Par 2P = 4 3P = 1 4P = 99 5P = 3 6P = 20 7P = 3 8P = P = 00 Nollställning 0 mv/v ~ 0,0000 på viktdisplayen Känslighet 2 mv/v ~ 2,0000 på viktdisplayen SETUP2 2t = 00 2L = 00 2r = 00 2A = 00 2F = 00 2b = = 1 PA = 00 Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 16 of 18

17 14 TEKNISKA DATA CPU data Egenkontroll MCU med 8k FLASH-ROM, 256 byte RAM, 64 W EPROM Hårdvara och mjukvara, program Watchdog Minnesfel I/O fel Program kontroll Kommunikation Skrivar-/Datorport RS232C SIMPLEX med BUSY kontroll Lastcellspänning + 5 VDC Max 6 st 350 ohm lastceller 4-ledarkoppling Känslighet Min 1 μv / siffra Insignalområde 0,1-3,0 mv / V Ingångsförstärkare Låg drift Insignalbrus 05μVp - p 2-poligt analog filter 5Hz A/D-omvandlare Integrerande dual slope typ Integrationstid ms programmerbart Max interna skaldelar Linjäritet Bättre än 0,01% av mätområdet Temperaturdrift känslighet + 5 ppm / o C Temperaturdrift 0-ställning + 8 ppm / o C Skaldelar Max skaldelar Display Tangentbord 6-siffrig LED eller LCD plus indikatorer för NET (Netto), MOTION (Rörelse), BATTERY CHARGE (Batterikapacietet för LCD modellen) 5 membranomkopplare Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 17 of 18

18 15 SETUP & TRIMNINGS inställningar DATA Max last i kg Min last i kg Display skaldelning i kg Tara kg + 100% av max last Nollställningsområde + 10% av max last Autonollställning Ja/Nej Autonollställning vid uppstart Ja/Nej Digitalt filter Programversion P051(LED) / P051-L (LCD) Serienummer Programdatum Utskriftstyp (Parameter 2t i SETUP 2) Par SETUP 2 2P 2t 3P 2L 4P 2r 5P 2A 6P 2F 7P 2b PA P Datum: Installerat av: Dokument Datum Dokumentbet Rev DELTA 5 VIKTINDIKATOR REFERENSMANUAL DELTA5msvpdf 3 18 of 18
