Handhavande. Våginstrument 204 rev. 20/3-06

Transkript

1 Handhavande Våginstrument 204 rev. 20/ har 7 knappar som ger kommandon till instrumentet. Följande sidor beskriver alla knappar och deras normala funktion. Det underlättar om man har tillgång till våginstrumentet under genomgången av dessa funktioner. OBS! Knapparna får ej manövreras med vassa eller spetsiga objekt. Skador på tangentbordet omfattas ej av garantin. PÅ / AV Denna knapp har två (2) funktioner. Startar våginstrumentet om det är avstängt. Stänger av våginstrumentet om det är på. NOLLSTÄLLNING Nollställer visad vikt om den är inom nollområdet. Nollområdet är vanligen 4% av vågens kapacitet. Vid ostabil vikt ignoreras kommandot. 1

2 TARA Lagrar visad vikt som ny taravikt. Displayen visar därefter nettovikt. Nettovikt = Bruttovikt Taravikt NETTO / BRUTTO Växlar mellan visning av nettovikt och bruttovikt. Om vågen inte är tarerad visas notare under några sekunder, därefter visas bruttovikten igen. VIKTENHET 204 kan ha två olika viktenheter t.ex: pounds (lb) och kilo (kg) eller ounces och gram. Vid tryck på knappen UNITS växlar viktvisningen mellan dessa båda enheter. Om bara en (1) viktenhet är aktiverad ignoreras kommandot. ASTERISK Denna knapp låser vikten i displayen, tryck på knappen igen för att återgå till vanlig vägning. Om funktionen inte är aktiverad ignoreras kommandot. UTSKRIFT Sänder ut viktdata på instrumentets seriella skrivarport. Observera att vikten måste vara stabil och ej under noll för att utskrift ska ske. Om vågen visar bruttovikt skrivs enbart bruttovikten ut. Om vågen visar nettovikt skrivs brutto, tara och nettovikt ut. Om kontinuerlig utskrift är vald ignoreras kommandot. 204 stöder ncontrol som är ett PC baserat program för att designa etikettlayouter som laddas ner och sparas permanent i våginstrumentet. Instrumentet kan lagra två etikettlayouter förutom standardformatet. 2

3 Vid utskrift letar instrumentet efter vald layout. Om ingen ncontrol layout finns lagrad, väljs standardformatet automatiskt. Batteridrift 204 kan drivas av 6 st C batterier som placeras innanför luckan på baksidan av instrumentet. Batterierna kan vara vanliga alkaliska standardbatterier eller laddningsbara NiCad eller NiMH batterier. Vill man använda instrumentets inbyggda laddare måste man ställa in vilken sorts batterier som används. Driftstiden är upp till 200 timmar med alkaliska batterier och 50 timmar med laddningsbara batterier. Installera batterier Stäng av våginstrumentet och koppla ur nätadaptern. Skruva loss och öppna batteriluckan. Kontrollera att alla batterier är av samma typ. Det kan vara farligt att blanda laddningsbara och alkaliska batterier. Kontrollera polariteten och sätt i batterierna. Montera tillbaks batteriluckan. Batterispänning När batterispänningen understiger en viss nivå tänds en indikator i vänstra hörnet av displayen. Om spänningen fortsätter att sjunka kommer instrumentet att stänga av sig automatiskt. Vid uppstart av instrumentet visar displayen battry, därefter visas batterispänningen i procent av full batterispänning. För att förlänga batteriernas livslängd finns två ställbara sparfunktioner, automatisk avstängning och viloläge, se INSTÄLLNINGAR. Batteriladdning Anslut nätadapatern till våginstrumentet för att ladda batterierna. Laddningen tar ca 15 timmar, men om vågen används under laddningen tar det längre tid. 3

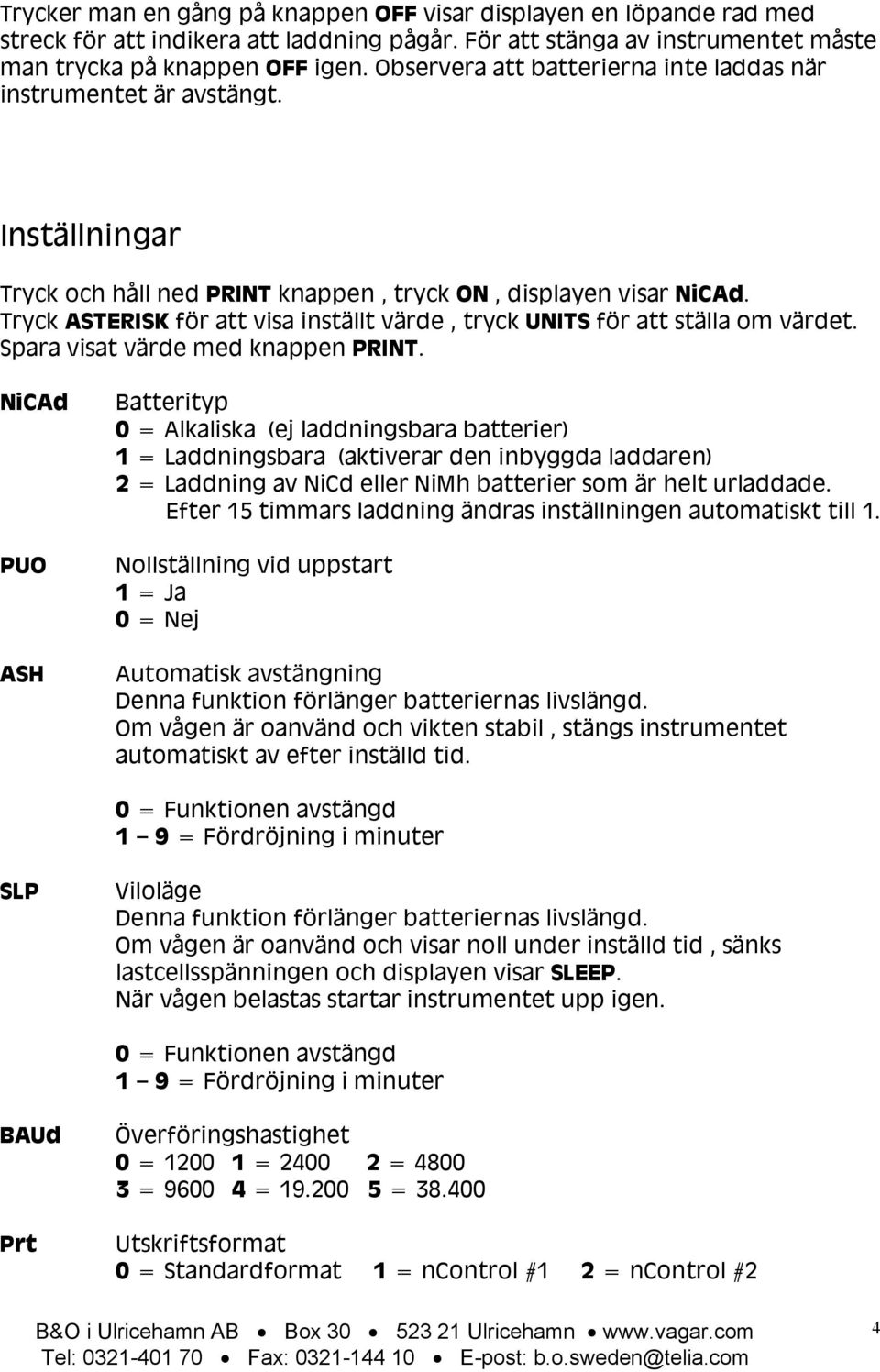

4 Trycker man en gång på knappen OFF visar displayen en löpande rad med streck för att indikera att laddning pågår. För att stänga av instrumentet måste man trycka på knappen OFF igen. Observera att batterierna inte laddas när instrumentet är avstängt. Inställningar Tryck och håll ned PRINT knappen, tryck ON, displayen visar NiCAd. Tryck ASTERISK för att visa inställt värde, tryck UNITS för att ställa om värdet. Spara visat värde med knappen PRINT. NiCAd PUO ASH Batterityp 0 = Alkaliska (ej laddningsbara batterier) 1 = Laddningsbara (aktiverar den inbyggda laddaren) 2 = Laddning av NiCd eller NiMh batterier som är helt urladdade. Efter 15 timmars laddning ändras inställningen automatiskt till 1. Nollställning vid uppstart 1 = Ja 0 = Nej Automatisk avstängning Denna funktion förlänger batteriernas livslängd. Om vågen är oanvänd och vikten stabil, stängs instrumentet automatiskt av efter inställd tid. 0 = Funktionen avstängd 1 9 = Fördröjning i minuter SLP Viloläge Denna funktion förlänger batteriernas livslängd. Om vågen är oanvänd och visar noll under inställd tid, sänks lastcellsspänningen och displayen visar SLEEP. När vågen belastas startar instrumentet upp igen. 0 = Funktionen avstängd 1 9 = Fördröjning i minuter BAUd Prt Överföringshastighet 0 = = = = = = Utskriftsformat 0 = Standardformat 1 = ncontrol #1 2 = ncontrol #2 4

5 COnt EoP= Kontinuerlig utskrift 1 = Ja, instrumentet sänder viktdata kontinuerligt. 0 = Nej, viktdata sänds bara vid tryck på knappen PRINT. Radmatning 0 = Ingen radmatning 1 99 = Önskat antal radmatningar efter utskrift 5
