2012 Mercury Marine Systemets varvräknare/hastighetsmätare 90-8M swe i

Transkript

1 swe i 2012 Mercury Marine Systemets varvräknare/hastighetsmätare 90-8M

2 ii swe

3 Produktöversikt Produktidentifiering av systemets varvräknare och hastighetsmätare... 1 Systemvarvräknare/hastighetsmätare Grundläggande drift och funktioner... 3 Den automatiska detekteringsfunktionen... 3 Master Reset (huvudåterställning)... 3 Larmvarningar... 4 Varningsskärmar... 5 Displayskärmar... 8 Systemets displayskärmar för hastighetsmätare... 9 Hastighetsmätare Quick CAL kalibrering CAL 1 Kalibrering av hastighetsmätare CAL 2 Kalibrering av hastighetsmätare Displayskärmar för systemets varvräknare Varvräknare Quick CAL kalibrering CAL 1 Kalibrering av varvräknare CAL 2 Kalibrering av varvräknare Troll reglagets funktion Beskrivande text för systemvarvräknare/ hastighetsmätare Grundläggande drift och funktioner Den automatiska detekteringsfunktionen Master Reset (huvudåterställning) Larmvarningar med beskrivande text Displayskärmar Systemets displayskärmar för hastighetsmätare Hastighetsmätare Quick CAL kalibrering CAL 1 Kalibrering av hastighetsmätare CAL 2 Kalibrering av hastighetsmätare Displayskärmar för systemets varvräknare Varvräknare Quick CAL kalibrering CAL 1 Kalibrering av varvräknare CAL 2 Kalibrering av varvräknare Troll reglagets funktion swe iii

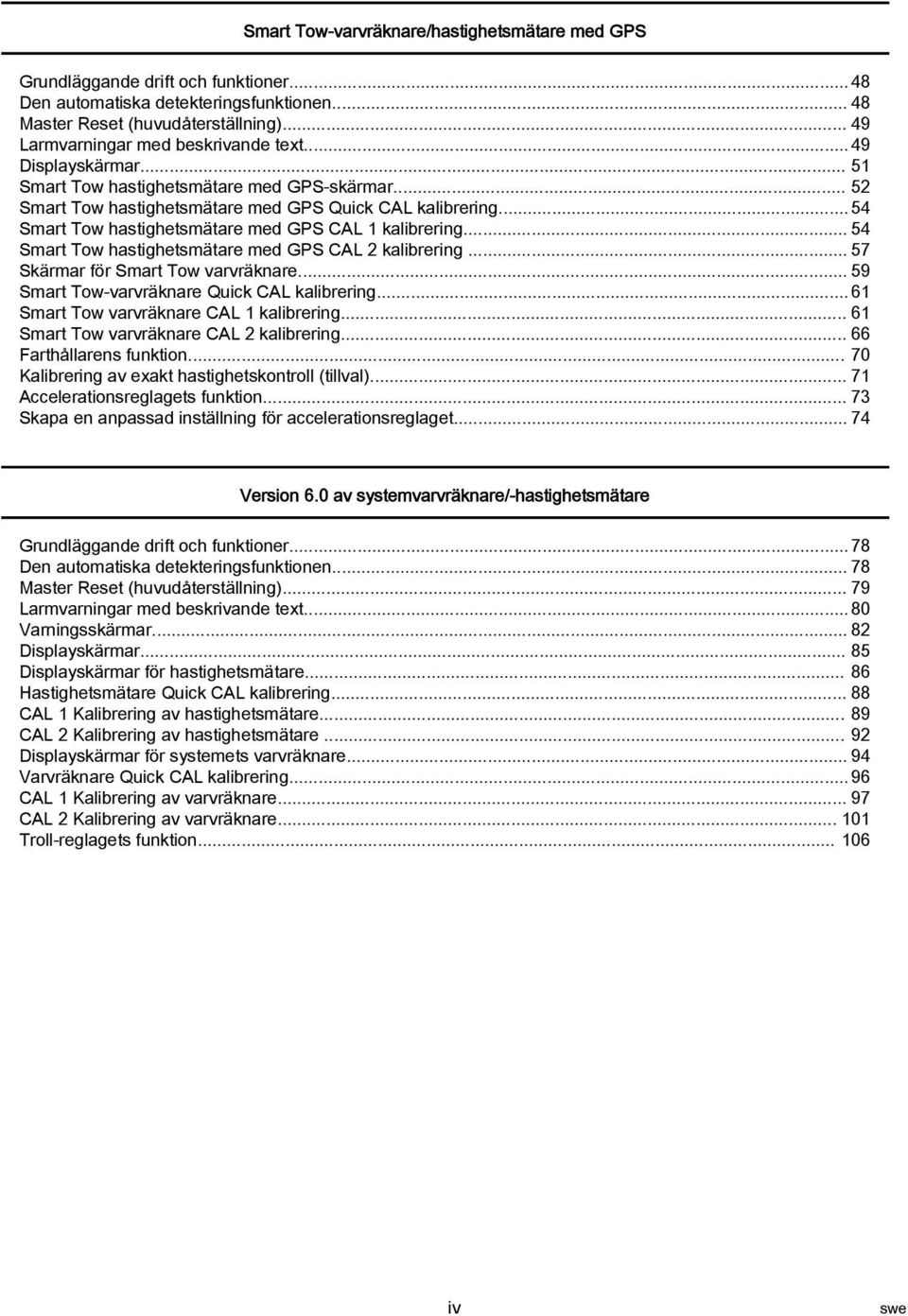

4 Smart Tow varvräknare/hastighetsmätare med GPS Grundläggande drift och funktioner Den automatiska detekteringsfunktionen Master Reset (huvudåterställning) Larmvarningar med beskrivande text Displayskärmar Smart Tow hastighetsmätare med GPS skärmar Smart Tow hastighetsmätare med GPS Quick CAL kalibrering Smart Tow hastighetsmätare med GPS CAL 1 kalibrering Smart Tow hastighetsmätare med GPS CAL 2 kalibrering Skärmar för Smart Tow varvräknare Smart Tow varvräknare Quick CAL kalibrering Smart Tow varvräknare CAL 1 kalibrering Smart Tow varvräknare CAL 2 kalibrering Farthållarens funktion Kalibrering av exakt hastighetskontroll (tillval) Accelerationsreglagets funktion Skapa en anpassad inställning för accelerationsreglaget Version 6.0 av systemvarvräknare/ hastighetsmätare Grundläggande drift och funktioner Den automatiska detekteringsfunktionen Master Reset (huvudåterställning) Larmvarningar med beskrivande text Varningsskärmar Displayskärmar Displayskärmar för hastighetsmätare Hastighetsmätare Quick CAL kalibrering CAL 1 Kalibrering av hastighetsmätare CAL 2 Kalibrering av hastighetsmätare Displayskärmar för systemets varvräknare Varvräknare Quick CAL kalibrering CAL 1 Kalibrering av varvräknare CAL 2 Kalibrering av varvräknare Troll reglagets funktion iv swe

5 PRODUKTÖVERSIKT Produktidentifiering av systemets varvräknare och hastighetsmätare SmartCraft-systemets varvräknare och hastighetsmätare ändra ständigt avseende design och programvara. De versionerna av SmartCraft-varvräknare och -hastighetsmätare fungerar ungefär på samma sätt när du väljer inställningsalternativ och när du stegar genom menyfönstren. Följande illustrationer identifierar de olika varvräknarna och hastighetsmätarna SmartCraft-systemet, vilka ingår i SC 1000-produktsortimentet, fr.o.m. den första versionen och ända till den senaste. Identifiering av varvräknare och hastighetsmätare RPM x RESET Den första SmartCraft-varvräknaren. Identifierades ursprungligen av vad man kallade ögonbryn ovanför knapparna. Ögonbrynen var en visuell representation av en del funktioner i navigationsinstrumenten och kommandona. Varningsskärmar med ett beskrivande textlarm som visas på Gen I-motorer (2007) och nyare motorer. Digital reglering av motorns varvtal är tillgänglig som trollingregleringsfunktioner. TROLL TROLL - MODE SPEED RESET Den första SmartCraft-hastighetsmätaren. Identifierades ursprungligen av vad man kallade ögonbryn ovanför knapparna. Ögonbrynen var en visuell representation av en del funktioner i navigationsinstrumenten och kommandona. Varningsskärmar med ett beskrivande textlarm som visas på Gen I-motorer (2007) och nyare motorer. Digital reglering av motorns hastighet är tillgänglig som trollingregleringsfunktioner. TROLḺ MODE + TROLL RPM x 1000 SMART TOW 6 7 Den andra generationen av SmartCraft-varvräknaren går under benämningen Smart Tow. Det yttre utseendet ändrades med ett rep på mätarens framsida och knapparna har en symbol för farthållning. Digital reglering av motorn över trollingvarvtalet är tillgänglig. RESET SELECT swe 1

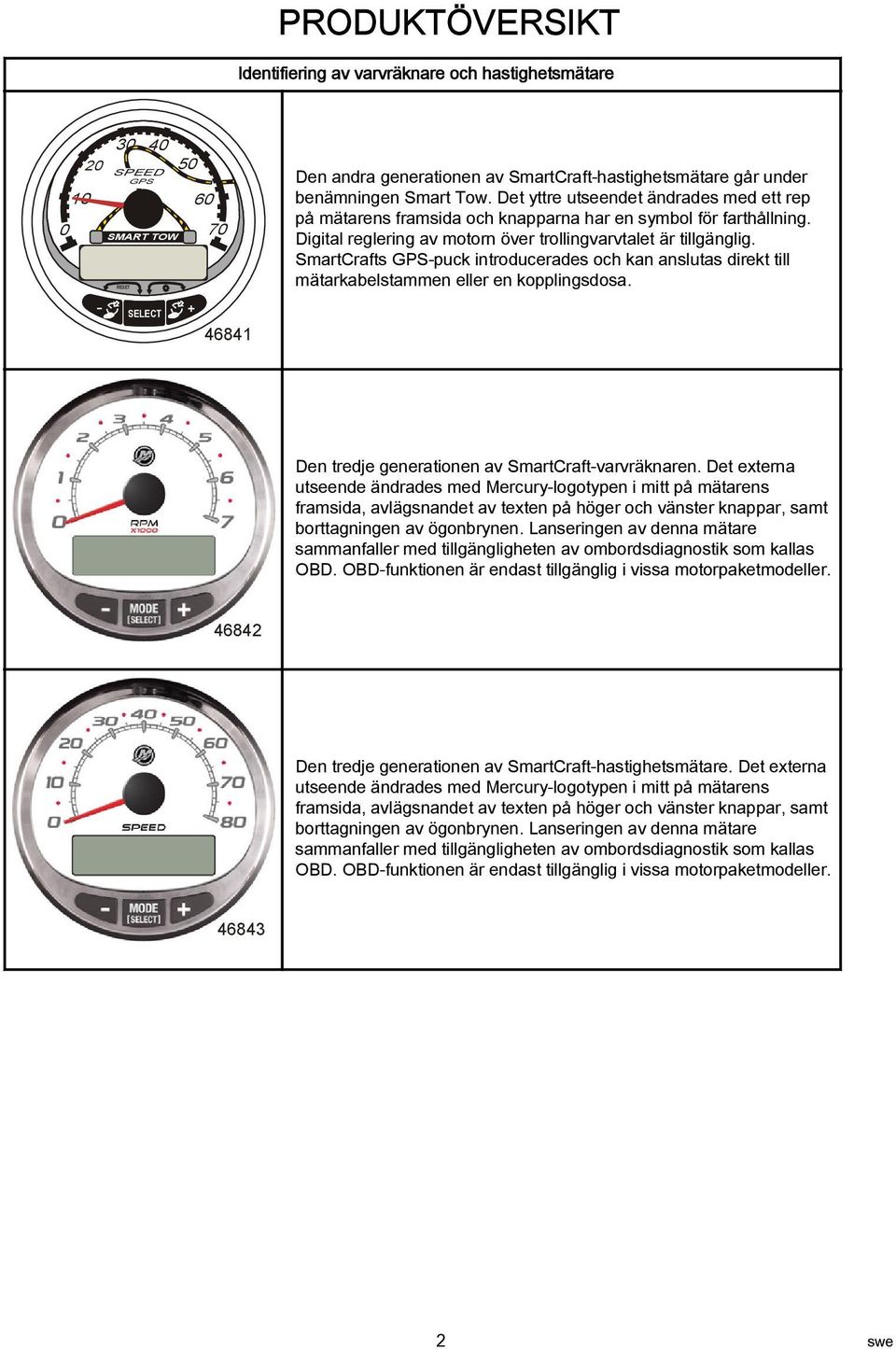

6 PRODUKTÖVERSIKT Identifiering av varvräknare och hastighetsmätare SPEED GPS SMART TOW RESET Den andra generationen av SmartCraft-hastighetsmätare går under benämningen Smart Tow. Det yttre utseendet ändrades med ett rep på mätarens framsida och knapparna har en symbol för farthållning. Digital reglering av motorn över trollingvarvtalet är tillgänglig. SmartCrafts GPS-puck introducerades och kan anslutas direkt till mätarkabelstammen eller en kopplingsdosa. SELECT Den tredje generationen av SmartCraft-varvräknaren. Det externa utseende ändrades med Mercury-logotypen i mitt på mätarens framsida, avlägsnandet av texten på höger och vänster knappar, samt borttagningen av ögonbrynen. Lanseringen av denna mätare sammanfaller med tillgängligheten av ombordsdiagnostik som kallas OBD. OBD-funktionen är endast tillgänglig i vissa motorpaketmodeller Den tredje generationen av SmartCraft-hastighetsmätare. Det externa utseende ändrades med Mercury-logotypen i mitt på mätarens framsida, avlägsnandet av texten på höger och vänster knappar, samt borttagningen av ögonbrynen. Lanseringen av denna mätare sammanfaller med tillgängligheten av ombordsdiagnostik som kallas OBD. OBD-funktionen är endast tillgänglig i vissa motorpaketmodeller swe

7 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Grundläggande drift och funktioner RPM x SPEED RESET RESET TROLḺ TROLL MODE + TROLḺ MODE + TROLL Systemvarvräknare Systemhastighetsmätare Igångsättning: Varje mätare startar då tändningslåset vrids om. Mätarna stannar på så länge tändningen är på. Belysning: Justerar mätarens ljusstyrka och kontrast. Knappar: "MODE/SELECT"-knappen används vid val av informationsskärmar. "+" och "-"-knapparna används för inställning av varvtal under lågfartsreglering och mätarkalibreringar. Troll-reglage: Ställer in och reglerar motorns tomgångsvarv vid trolling utan att använda gasen. Motorns övervakningssystem: Övervakar motorns kritiska givare för tidig problemindikation. Systemet svarar på ett problem genom att minska motorvarvet och varna föraren om en potentiellt farlig situation. Varningssystem: Systemet utlöser varningshornet, och visar ett varningsmeddelande. VIKTIGT! Tillvalsgivare som t.ex. djup-, bränsle-, skovelhjul och styrvinkel ska alltid anslutas till styrbords motor vid användning av SmartCraft-mätare version 4.0 eller senare. Den automatiska detekteringsfunktionen Systemvarvräknaren/hastighetsmätaren har en automatisk detekteringsfunktion. Denna funktion känner automatiskt av vilken motortyp som används och konfigurerar mätaren så att den passar den motortypen. Vid första igångsättning av en mätare eller efter en Master Reset (Huvudnollställning), visar mätaren "AUTODETECT". Tryck på knappen "MODE/SELECT" för att starta den automatiska detekteringsfunktionen så fastställer mätaren motortypen. Härigenom förinställs dataövervakningsskärmarna så att den initiala installationen blir enklare. AUTODETECT ENGINE SMARTSCREEN PRESS MODE/SELECT TO START Om mätaren visar varningen: "INGEN STYRBORDSMOTOR" eller "FLERA STYRBORDSMOTORER" måste motorns plats (babord och styrbord) väljas av en auktoriserad återförsäljare som har datordiagnosinstrumentet. Master Reset (huvudåterställning) Ställer tillbaka mätaren till tillverkningsinställningarna genom kommandot Master Reset. VIKTIGT! Utförande av en master huvudåterställningreset ställer tillbaka apparaten till alla tillverkningsinställningar och eliminerar därmed alla installationskalibreringar som gjorts under installationen av produkten. swe 3

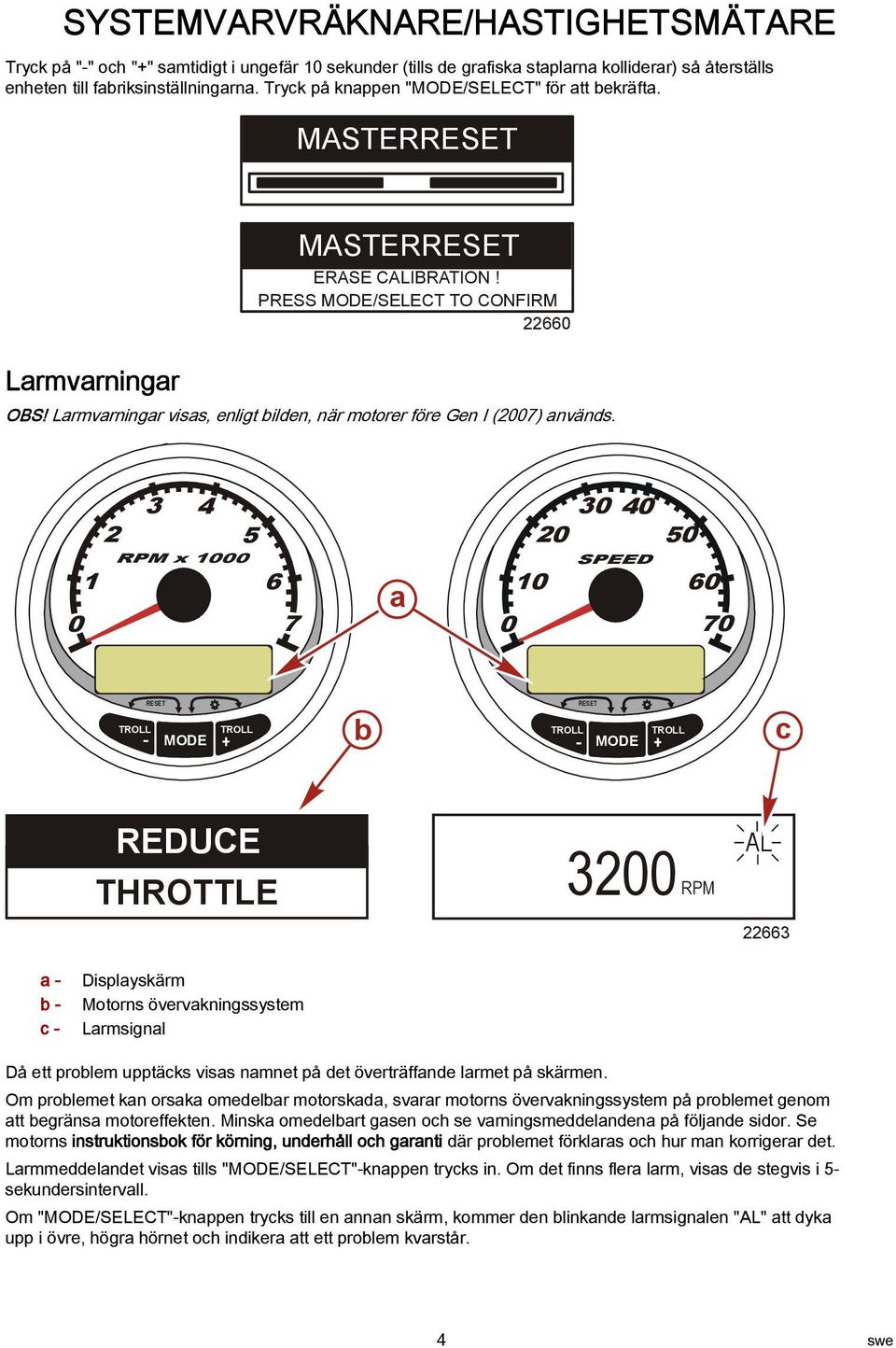

8 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Tryck på "-" och "+" samtidigt i ungefär 10 sekunder (tills de grafiska staplarna kolliderar) så återställs enheten till fabriksinställningarna. Tryck på knappen "MODE/SELECT" för att bekräfta. MASTERRESET Larmvarningar MASTERRESET ERASE CALIBRATION! PRESS MODE/SELECT TO CONFIRM OBS! Larmvarningar visas, enligt bilden, när motorer före Gen I (2007) används RPM x a SPEED TROLL - RESET MODE TROLL + b TROLL - RESET MODE TROLL + c REDUCE THROTTLE 3200 RPM AL a - b - c - Displayskärm Motorns övervakningssystem Larmsignal Då ett problem upptäcks visas namnet på det överträffande larmet på skärmen. Om problemet kan orsaka omedelbar motorskada, svarar motorns övervakningssystem på problemet genom att begränsa motoreffekten. Minska omedelbart gasen och se varningsmeddelandena på följande sidor. Se motorns instruktionsbok för körning, underhåll och garanti där problemet förklaras och hur man korrigerar det. Larmmeddelandet visas tills "MODE/SELECT"-knappen trycks in. Om det finns flera larm, visas de stegvis i 5- sekundersintervall. Om "MODE/SELECT"-knappen trycks till en annan skärm, kommer den blinkande larmsignalen "AL" att dyka upp i övre, högra hörnet och indikera att ett problem kvarstår. 4 swe

9 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Varningsskärmar När ett problem upptäcks i motorn, kommer varningsskärmarna att informera föraren om det potentiella problemet. Se motorns instruktionsbok för körning, underhåll och garanti där problemet förklaras och hur man korrigerar det. PROBLEM VARVTALSDISPLAY HASTIGHETSMÄTARDISPLAY BATTERI MOTORNS DATABUSS FFEL - VARNINGSHORN FEL - TÄNDNING FAULT - INJECTOR (FEL - INSPRUTARE) FEL - OLJEPUMP FAULT - SENSOR (FEL- GIVARE) FEL - VATTENTEMPERATUR (Fel - VATTENTEMP ) LÅG BRÄNSLENIVÅ LÅG OLJA OLJETEMPERATUR OIL PSI OVERHEAT (ÖVERHETTNING) ÖVERVARV TRYCK OLJERESERV WATER IN FUEL (VATTEN I BRÄNSLET) MAP MAT TPS swe 5

10 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation. 1 OVERHEAT FAULT HORN PRESSURE OVERSPEED 7500 RPM RPM x RESERVE 90% REMAINING FAULT OIL PUMP 6 7 RESET 4 WATER IN FUEL TROLL - MODE TROLL + FAULT INJECTOR VIKTIGT! Se motorns instruktionsbok för körning, underhåll och garanti där problemet förklaras och hur man korrigerar det. Kontakta återförsäljaren om problemet kvarstår. 1. OVERHEAT (ÖVERHETTNING): Motorn har överhettats. 2. TRYCK: Otillräckligt vattentryck i kylsystemet. 3. ÖVERVARV: Motorns hastighet översteg högsta tillåtna r/min. 4. WATER IN FUEL (VATTEN I BRÄNSLET): Vatten i det vattenseparerande bränslefiltret har nått upp till full nivå. 5. FFEL - VARNINGSHORN: Varningsljudet fungerar inte som det ska. 6. RESERVOLJENIVÅN LÅG Endast 2-takts utombordare: Mycket låg nivå i den motormonterade oljetanken. 7. FEL - OLJEPUMP: Oljepumpen har slutat att fungera elektriskt. Smörjolja tillförs inte motorn. 8. FAULT - INJECTOR (FEL - INSPRUTARE): En eller flera av bränsleinsprutarna har slutat fungera elektriskt. OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation. 9 FAULT IGNITION FAULT WATER TEMP V BATTERY ENGINE DATA BUS 18V RPM x FAULT NO STARBOARD ENGINE FAULT MULTIPLE STARBOARD ENGINE FAULT SENSOR TROLḺ RESET MODE TROLL + FAULT OIL TEMP FEL - TÄNDNING: Ett problem har uppstått i tändningssystemet. 10. BATTERI: Elsystemet laddar inte eller batteriladdningen är låg. 11. MOTORNS DATABUSS: Datakommunikationslänken mellan varvräknaren och motorn är inte ansluten. 6 swe

11 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE 12. FAULT - SENSOR (FEL- GIVARE): En av givarna fungerar inte korrekt. 13. FEL - VATTENTEMPERATUR (Fel - VATTENTEMP ): Givaren för mätning av sjövattentemperatur fungerar inte ordentligt. 14. INGEN STYRBORDSMOTOR: Instrumentet upptäcker inte styrbords motordator. Detta betyder vanligtvis att data inte överförs från motorns dator till mätaren. Kontrollera ledningarna. Kontrollera att båda terminatorresistorerna sitter i bussen. Kontrollera att PCM/ECM inte är konfigurerade för samma plats med datordiagnossystemet (CDS). 15. FLERA STYRBORDSMOTORER: SmartCraft-mätarna har upptäckt flera motorer på styrbordssidan. OBS! I flermotortillämpningar måste varje motor först tilldelas en position (styrbord, babord, stybord2 eller babord2) med ett CDS-instrument innan systemet fungerar riktigt. 16. OIL TEMPERATURE: Motoroljan överhettas. OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation E FAULT OIL PRESSURE LOW FUEL F RPM x FAULT MAP FAULT MAT E LOW OIL F TROLL - RESET MODE TROLL + FAULT TPS OIL PRESSURE: Oljetrycket är otillräckligt. 18. LÅG BRÄNSLENIVÅ: Bränslenivån i bränsletanken är mycket låg. Stanna och fyll omedelbart tanken för att undvika tom tank. 19. LÅG OLJENIVÅ Endast 2-takts utombordare: Oljenivån i den bortre oljetanken är låg. Stanna och fyll omedelbart oljetanken för att undvika tom tank. 20. FEL - KARTA: Motorproblem har uppstått. Låt en återförsäljare inspektera motorn. 21. FEL - KARTA: Motorproblem har uppstått. Låt en återförsäljare inspektera motorn. 22. FEL - TPS: Motorproblem har uppstått. Låt en återförsäljare inspektera motorn. swe 7

12 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Displayskärmar Displayskärm för varvräknare Motorns inkörning (endast 2-takts utombordare) Motortemperatur Oljetemperatur Olje-psi Trim och varvtal Trim och vattentryck Vattentryck Batterispänning och motortimmar Bränslets flöde och åtgång Hastighets- och vattentemperatur Batterispänning Hastighet Använt bränsle Hastighetsmätarskärm Cog/Sog - Om det finns en GPS-post Distans och bränsle till ruttpunkt Klocka Luft-/vattentemp. Omedelbar och genomsnittlig bränsleekonomi Mätare för körd sträcka Bränsletanksnivåer Oljetanksnivåer Färskvatten Nivåer Avfallsvattennivåer % återstående bränsle (bränsle Tank 1) Styrvinkel (endast MerCruiser) Djup Trimläge Bränsle-PSI Trailer och varvtal r/min Snabbreferensskärm Batteri, temperatur, PSI 2 motorer Trim och R/MIN-synkroniseringsinstrument 8 swe

13 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Systemets displayskärmar för hastighetsmätare OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation :30 PM F 70 AIR 60 E F SEA FUEL 60 GALLONS F SPEED 60 3 E OIL 0.6 GALLONS F PORT RPM SYNCH STBD RESET TROLL - MODE + TROLL 5 PORT TRIM SYNCH STBD Då tändningen är TILL-slagen visar hastighetsmätaren den skärm som visades precis innan tändningen slogs FRÅN. Tryck på "MODE/SELECT" för att växla skärmar. Gå tillbaka till föregående skärm genom trycka på och hålla nere "MODE/SELECT" i två sekunder. OBS! Avläsningarna kan visas med engelska (US) eller metriska mått. Se Kalibrering Cal 1 av hastighetsmätare. OBS! Beskrivningarna är eventuellt inte i rätt ordning på mätaren. Ordningen kan ändras beroende på motortyp. 1. Klocka - Temp: Klocka, lufttemperatur och vattentemperatur. Givarna för luft- och vattentemperatur måste vara inkopplade för att avläsningar skall erhållas. 2. Bränslenivå: Visar mängden bränsle som finns kvar. 3. Oljenivå: Visar hur mycket motorolja som återstår (endast 2-takts utombordare) eller vatten-/ avloppstankens nivå (om installerad). 4. R/MIN - synkroniseringsinstrument Endast dubbla motorer - Övervakar båda motorernas varvtal. 5. Trimsynkroniseringsinstrument Endast dubbla motorer - Visar båda motorernas trimposition. Gör det lättare att hålla lika trimnivåer. swe 9

14 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation ESTIMATED RANGE 300 MILES INST M/G AVG TRIP 25 MILES SPEED MPH RESET TROLL - MODE + TROLL 10 STEERING ANGLE 52 PORT Intervall: Det beräknade omfångsvärdet är baserat på båtens hastighet, bränsleåtgång och det bränsle som återstår i tanken. Siffrorna som visas anger en uppskattning av den distans du kan köra på det återstående bränslet. Hastighetsgivare krävs (skovelhjul, pitottryck eller GPS). 7. Bränsleekonomi Visar "AVG" (genomsnittlig) bränsleförbrukning, samt "INST", omedelbar bränsleekonomi. De visade talen indikerar "miles per gallon", "M/G", eller kilometer per liter, "KM/L". Bränslenollställning Nollställ genom att välja skärm och trycka in "MODE/SELECT" och "-" samtidigt. 8. Avståndsmätare: Visar den totala körda distansen sedan mätaren senast nollställdes. Avståndsnollställning: Nollställ genom att välja skärm och trycka in "MODE/SELECT" och "-" samtidigt. 9. Digital hastighetsmätare: Visar båtens hastighet i miles/tim, kilometer/tim, eller nautiska mil/tim. Hastighetsmätaren använder skovelhjulet för låga hastigheter men kopplar om till hastighetsmätare eller GPS (om ansluten) för höga hastigheter. Inställning av övergångspunkten beskrivs i Cal Styrvinkel: Visar styrsystemets relativa position. Finns endast på Mercury MerCruiser-modeller. En givare för syrningsvinkel måste finnas installerad på motorn. Hastighetsmätare Quick CAL kalibrering SPEED RESET TROLL - MODE + TROLL SC1000 System; hastighetsmätare 10 swe

15 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Denna kalibrering är för inställning av belysning och kontrast. 1. Tryck på knapparna "MODE/SELECT" och "+" samtidigt i två sekunder för att öppna "Quick Cal"- skärmen. 2. Tryck på knappen "-" eller "+" för att välja alternativet som visas inom hakparenteser [ ] på skärmen. 3. Tryck på "MODE/SELECT" för att spara inställningen och gå vidare genom kalibreringsalternativen. Quick CAL LIGHT CONTRAST Justerar mätarbelysningens ljusstyrka. Justerar kontrasten på skärmen. CAL 1 Kalibrering av hastighetsmätare Denna kalibrering slår på och av systemets skärmar. OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation. 1. Tryck på knapparna "MODE/SELECT" och "+" samtidigt i ungefär sex sekunder för att öppna "Cal 1"- skärmen. 2. Tryck på knappen "-" eller "+" för att välja alternativet som visas inom hakparenteser [ ] på skärmen. 3. Tryck på "MODE/SELECT" för att spara inställningen och gå vidare genom kalibreringsalternativen. Fjärrbelysning och kontrast REMOTE LCD LIGHT? [ NO ] [SAVE] [YES ] Justerar belysningsnivåerna på alla mätare samtidigt från denna mätare. REMOTE LCD CONTRAST? [ NO ] [SAVE] [YES ] Justerar kontrasten på ett annat systems varvräknare/ hastighetsmätare samtidigt från den här mätaren. Tid CALIBRATION 1 TIME ( NO ) ( SKIP ) ( EDIT ) Ställer in tiden. Välj "EDIT" för att formatera tiden eller "SKIP" för att fortsätta till nästa skärm. swe 11

16 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Tid CALIBRATION 1 TIME FORMAT 12H - M, D, Y (DOWN) (SAVE) ( UP ) Formaterar tiden antingen som 12-timmar månad-dag-år eller som 24 timmar dag-månad-år. Välj "DOWN" eller "UP" för att ändra formatet. CALIBRATION HOUR 1:42 PM Justerar timmarna så att de stämmer med din lokala tid. Välj (DOWN) (SAVE) ( UP ) "DOWN" eller "UP" för att ändra timinställningen. CALIBRATION MINUTE 1:42 PM Justerar minuterna så att de stämmer med din lokala tid. Välj (DOWN) (SAVE) ( UP ) "DOWN" eller "UP" för att ändra minutinställningen. Visar enheter DISPLAY UNITS ENGLISH Ändrar mätningens enheter mellan engelska eller metriska. Välj "DOWN" eller "UP" för att byta mellan engelska och metriska enheter. SPEED UNITS MPH Ändrar enheterna i vilken hastigheten visas. Välj mellan: MPH (miles per timme), KN (sjömil per timme) eller KMH (kilometer per timme). Displayskärmar STEERING ANG. SCREEN? YES Styrvinkeln visas på "YES" eller av "NO". Styrvinkelgivaren måste vara inställd på "YES" i varvräknarens "CAL 2" kalibrering av externa givare. TEMP/CLOCK SCREEN? YES Den delade skärmen som visar lufttemperatur och tid visas "YES" eller av "NO". FUEL USED SCREEN? YES ( NO ) (SAVE) ( YES ) Skärmen för använt bränsle visas "YES" eller av "NO". 12 swe

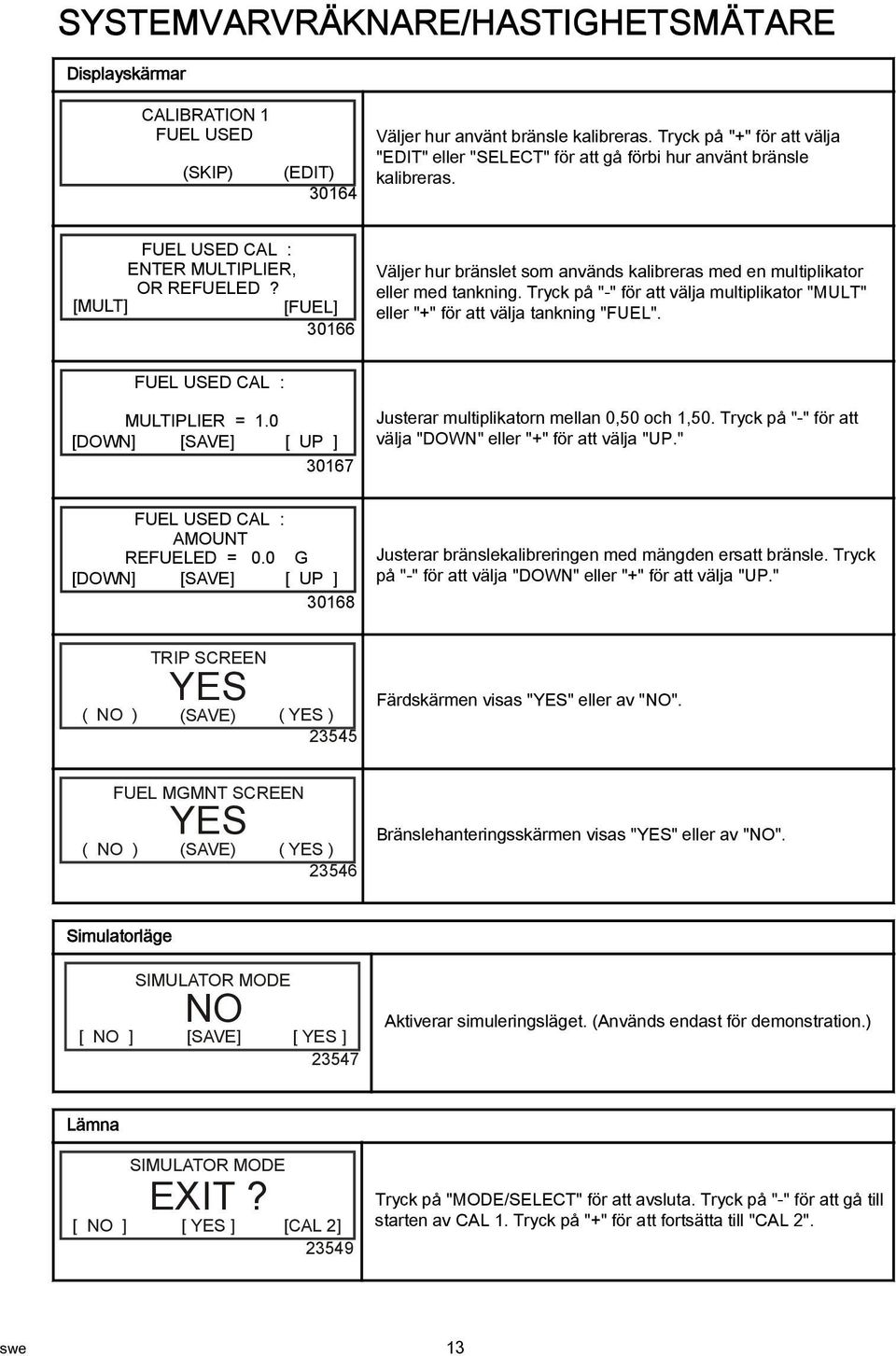

17 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Displayskärmar CALIBRATION 1 FUEL USED (SKIP) (EDIT) Väljer hur använt bränsle kalibreras. Tryck på "+" för att välja "EDIT" eller "SELECT" för att gå förbi hur använt bränsle kalibreras. FUEL USED CAL : ENTER MULTIPLIER, OR REFUELED? [MULT] [FUEL] Väljer hur bränslet som används kalibreras med en multiplikator eller med tankning. Tryck på "-" för att välja multiplikator "MULT" eller "+" för att välja tankning "FUEL". FUEL USED CAL : MULTIPLIER = Justerar multiplikatorn mellan 0,50 och 1,50. Tryck på "-" för att välja "DOWN" eller "+" för att välja "UP." FUEL USED CAL : AMOUNT REFUELED = 0.0 G Justerar bränslekalibreringen med mängden ersatt bränsle. Tryck på "-" för att välja "DOWN" eller "+" för att välja "UP." TRIP SCREEN YES ( NO ) (SAVE) ( YES ) Färdskärmen visas "YES" eller av "NO". FUEL MGMNT SCREEN YES ( NO ) (SAVE) ( YES ) Bränslehanteringsskärmen visas "YES" eller av "NO". Simulatorläge SIMULATOR MODE NO Aktiverar simuleringsläget. (Används endast för demonstration.) Lämna SIMULATOR MODE EXIT? [ NO ] [ YES ] [CAL 2] Tryck på "MODE/SELECT" för att avsluta. Tryck på "-" för att gå till starten av CAL 1. Tryck på "+" för att fortsätta till "CAL 2". swe 13

18 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE CAL 2 Kalibrering av hastighetsmätare Denna kalibrering konfigurerar systemgivarnas insignaler. OBS! Skärmarna kan variera beroende på mätarversion och motortyp. 1. Tryck och håll in knapparna "MODE/SELECT" och "+" samtidigt i ungefär nio sekunder tills "Cal 2"- skärmen öppnas. 2. Tryck på knappen "-" eller "+" för att välja alternativet som visas inom hakparenteser [ ] på skärmen. 3. Tryck på "MODE/SELECT" för att spara inställningen och gå vidare genom kalibreringsalternativen. Externa givare EXTERNAL SENSORS (SKIP) (EDIT) Väljer och kalibrerar externa givare som är monterade i systemet. Välj (SKIP) för att fortsätta till nästa val. Välj (EDIT) för att fortsätta till val av extern givare. EXTERNAL SENSORS AIRTEMP? YES Finns luftgivare installerad? Tryck på "-" för att välja "NO" eller "+" ( NO ) (SAVE) ( YES ) för att välja "YES" EXTERNAL SENSORS GPS? YES Finns GPS-givare installerad? Tryck på "-" för att välja "NO" eller ( NO ) (SAVE) ( YES ) "+" för att välja "YES" EXTERNAL SENSORS USE GPS SPEED? YES Vill du använda GPS-signalen för att driva fartdisplayen? Tryck på ( NO ) (SAVE) ( YES ) "-" för att välja "NO" eller "+" för att välja "YES" SEA TEMP OFFSET = 0 F (DOWN) (SAVE) ( UP ) Justera sjövattentemperaturgivaren för att korrigera visade avläsningar som är för höga/låga. Tryck på "-" eller "+" för att kalibrera temperaturskärmen "DOWN" eller "UP". TROLL CONTROL? ENABLED ( NO ) (SAVE) ( YES ) Välj "YES" för att aktivera troll-reglaget och "NO" för att avaktivera det. ( NO ) EXIT? (SAVE) ( CAL1 ) Tryck på "MODE/SELECT" för att avsluta. Tryck på "-" för att gå till starten av CAL 2. Tryck på "+" för att fortsätta till "CAL 1". 14 swe

19 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Displayskärmar för systemets varvräknare BREAK-IN TIME 65 MIN LEFT BAT TMP PSI OK OK OK 125 TRIM 1.5 F RPM x TRIM 1.5 WATER PSI 12.5 TROLL - RESET MODE TROLL H20 PSI När tändningen sätts på visar varvtalsmätaren den senaste skärmen som visades innan tändningen stängdes av. Tryck på "MODE/SELECT" för att växla skärmar. Gå tillbaka till föregående skärm genom trycka på och hålla nere "MODE/SELECT" i två sekunder. OBS! Avläsningarna kan visas med engelska (US) eller metriska mått. Se Kalibrering av varvräknare. 1. Motorns inkörning: Visar den tid som återstår av inkörningsperioden för en ny motor. Denna skärm försvinner automatiskt när inkörningsperioden är över. 2. Snabbreferensskärm: Visar att batteri, motortemperatur och tryck fungerar på normalt sätt. 3. Temperatur: Visar motorns kylvätsketemperatur. 4. Power Trim Angle: Visar utombordarens eller sterndrevets trimvinkel upp till maximal vinkel, och sedan visar den trailervinkeln. 0 = ner, 10 = max. trim, och 25 = full trailer. 5. Power Trim Angle/Vattentryck: Visar motorns trimvinkel i motorn och kylsystemets vattentryck. 6. Water Pressure: Visar vattentrycket i kylsystemet vid motorn. swe 15

20 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation VOLTS OIL 12.5 PSI HOURS GPH 4.5 FUEL USED RPM RPM x FT SPEED SEA TEMP 45 MPH 45 F TROLL - RESET MODE TROLL Oljetryck: Visar motorns oljetryck i "PSI" eller "BAR". 8. Batterispänning: Visar spänningen (konditionen) hos batteriet. Mäter också motorns gångtid. 9. Bränsleflöde: Visar motorns bränsleanvändning i gallon per timme eller liter per timme. 10. Digital varvräknare: Visar motorns hastighet i varv per minut (R/MIN). 11. Vattendjup: Visar vattendjupet under givaren (om ansluten). Vattendjupsskärmen kan sättas på eller stängas av i CAL 1 kalibrering. Larmet kan ställas så att det startar så snart båten kör i vatten som är grundare än larmnivån. Se CAL 2 kalibrering för vattendjupslarm och inställning av förskjutningar. OBS! En djupgivare (köps separat) måste vara ansluten till systemet för att denna skärm skall fungera. 12. Hastighet/temp: Visar en delad skärm med vattentemperatur och båtens hastighet. OBS! En hastighetsgivare måste vara ansluten till systemet för att denna skärm skall fungera. Varvräknare Quick CAL kalibrering RPM x RESET TROLḺ MODE TROLL SC1000 System; varvräknare Denna kalibrering är för inställning av belysning och kontrast. 16 swe

21 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE 1. Tryck på knapparna "MODE/SELECT" och "+" samtidigt i cirka två sekunder eller tills "Quick Cal"- skärmen öppnas. 2. Tryck på knappen "-" eller "+" för att välja alternativet som visas inom hakparenteser [ ] på skärmen. 3. Tryck på "MODE/SELECT" för att spara inställningen och gå vidare genom kalibreringsskärmarna. LIGHT CONTRAST Quick CAL Justerar mätarbelysningens ljusstyrka. Justerar kontrasten på skärmen. CAL 1 Kalibrering av varvräknare Denna kalibrering slår på och av systemets skärmar. OBS! Skärmarna kan variera beroende på mätarversion. 1. Tryck och håll in knapparna "MODE/SELECT" och "+" samtidigt i ungefär sju sekunder tills "Cal 1"- skärmen öppnas. 2. Tryck på knappen "-" eller "+" för att välja alternativet som visas inom hakparenteser [ ] på skärmen. 3. Tryck på "MODE/SELECT" för att spara inställningen och gå vidare genom kalibreringsskärmarna. Varvräknare CAL 1 kalibrering - Fjärrbelysning och kontrast [ NO ] REMOTE SCREENS? [SAVE] [ YES ] Om du väljer "YES" kommer skärmförändringar gjorda på denna varvräknare att påverka alla andra varvräknare i systemet. För att denna funktion ska fungera måste skärmen vara inställd på "YES" för alla varvräknare. REMOTE LCD LIGHT? [ NO ] [SAVE] [YES ] Justerar belysningsnivåerna på alla mätare samtidigt från denna mätare. Om du väljer "YES" kommer belysningsförändringar gjorda på denna varvräknare att påverka alla andra varvräknare i systemet. För att denna funktion ska fungera måste skärmen vara inställd på "YES" för alla varvräknare. REMOTE LCD CONTRAST? [ NO ] [SAVE] [YES ] Justerar kontrasten på ett annat systems/smart Tow varvräknare samtidigt från den här mätaren. Om du väljer "YES" kommer kontrastnivåförändringar gjorda på denna varvräknare att påverka alla andra varvräknare i systemet. För att denna funktion ska fungera måste skärmen vara inställd på "YES" för alla varvräknare. swe 17

22 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Varvräknare CAL 1 Kalibrering - Trim HIGH RESOLUTION TRIM? [ NO ] [SAVE] [ YES ] Aktiverar att trimvinkeln visas i ökningar om 0,1 om "YES" valts. [ NO ] TRIM POPUP? [SAVE] [ YES ] Trim-skärmen öppnas när triminställningen ändras om "YES" valts. CALIBRATION 1 TRIM CALIBRATION [SKIP] [EDIT] Välj "EDIT" för att kalibrera mätaren till standard 0-10 enheters trim och på trailerlägesskalan. Välj "SKIP" för att fortsätta till nästa val. CALIBRATION 1 TRIM FULL DOWN THEN PRESS PLUS BUTTON [DFLT] [SKIP] [SAVE] Trimma systemet till fullt nedåtläge och tryck sedan på "+"- knappen för att spara inställningen. CALIBRATION 1 TRIM FULL UP THEN PRESS PLUS BUTTON [DFLT] [SKIP] [SAVE] Trimma systemet till fullt uppåtläge och tryck sedan på "+"- knappen för att spara inställningen. CALIBRATION 1 TRIM TO TRAILER POINT THEN PRESS PLUS BUTTON [DFLT] [SKIP] [SAVE] Trimma systemet till trailerpunkten och tryck sedan på "+"-knappen för att spara inställningen. Varvräknare CAL 1 Kalibrering - Skärmenheter DISPLAY UNITS ENGLISH Ändrar mätningens enheter mellan engelska och metriska. Välj "DOWN" eller "UP" för att byta mellan engelska och metriska enheter. SPEED UNITS MPH Ändrar enheterna i vilken hastigheten visas. Välj mellan: MPH (miles per timme), KN (sjömil per timme) eller KMH (kilometer per timme). 18 swe

23 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Varvräknare CAL 1 Kalibrering - Skärmar QUICK REF SCREEN? Snabbreferensskärmen visar "YES" eller av "NO". ENGINE TEMP SCREEN? Motortemperaturskärmen visar "YES" eller av "NO". OIL TEMP SCREEN? Oljetemperaturskärmen visar "YES" eller av "NO". OIL PRESS SCREEN? Oljetryckskärmen visar "YES" eller av "NO". TRIM AND PSI SCREEN? Den delade skärmen som visar trimvinkel och vattentryck visar "YES" eller av "NO". WATER PSI SCREEN? Vattentryckskärmen visar "YES" eller av "NO". TRIM AND RPM SCREEN? Den delade skärmen som visar trimvinkel och motorvarvtal visar "YES" eller av "NO". RPM SCREEN? Motorvarvtalsskärmen visar "YES" eller av "NO". swe 19

24 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE Varvräknare CAL 1 Kalibrering - Skärmar FUEL USED SCREEN? Skärmen för använt bränsle visas "YES" eller av "NO". VOLT / HOUR SCREEN? Den delade skärmen som visar spänning och motortimmar visar "YES" eller av "NO". SPEED / SEA SCREEN? Den delade skärmen som visar hastighet och vattentemperatur visar "YES" eller av "NO". DEPTH SCREEN? Vattendjupsskärmen visar "YES" eller av "NO". SIMULATOR MODE NO Aktiverar simuleringsläget. (Används endast för demonstration.) SIMULATOR MODE EXIT? [ NO ] [ YES ] [CAL 2] Tryck på "MODE/SELECT" för att avsluta. Tryck på "-" för att gå till starten av CAL 1. Tryck på "+" för att fortsätta till "CAL 2". CAL 2 Kalibrering av varvräknare Denna kalibrering konfigurerar systemgivarnas insignaler. OBS! Skärmarna kan variera beroende på mätarversion. 1. Tryck och håll in knapparna "MODE/SELECT" och "+" samtidigt i ungefär tio sekunder tills "CAL 2"- skärmen öppnas. 2. Tryck på knappen "-" eller "+" för att välja alternativet som visas inom hakparenteser [ ] på skärmen. 3. Tryck på "MODE/SELECT" för att spara inställningen och gå vidare genom kalibreringsskärmarna. BRÄNSLETANKSKALIBRERING Det finns tre metoder för kalibrering av funktionen för övervakning av bränsletanknivå: 1. Gör ingenting. Linjär avläsning är baserad på obearbetade givarvärden. Detta läge tar inte hänsyn till oregelbundna tankformer. 20 swe

25 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE 2. Om tankkalibreringsproceduren utförs utan att bränsle tillförs; Systemvarvräknaren/Smart Towvarvräknaren tillför ett uppskattat värde baserat på linjär interpolering av givarvärdena. Detta läge tar inte hänsyn till oregelbundna tankformer. Du måste redigera tankkalibreringen genom att ange ett numeriskt värde för bränsletankens kapacitet. Linjär avläsning är baserad på obearbetade givarvärden. 3. Om tankkalibreringsproceduren utförs med tillförsel av bränsle vid varje kalibreringspunkt visar systemvarvräknarens/smart Tow-varvräknaren ett uppskattat omfångsvärde som beaktar bränsletankens utseende. Du måste redigera kalibreringen av tanken genom att tillföra bränsle för 1/4, 1/2, 3/4 och full tank. Om kalibreringen av tanken inte redigeras justeras bränslenivån till liter/ gallonkapacitet. CAL 2 kalibrering av varvräknare - Tank 1 och 2 nivåkalibrering FUEL TANK 1 CAPACITY CAPACITY = 26.2 G Ange tankens volym. Välj "DOWN" eller "UP" för att ändra tankens volym. Tryck sedan på "SAVE". Detta alternativ är detsamma för tank 1 som för tank 2 (oljetank). FUEL TANK 1 [SKIP] [EDIT] Välj "EDIT" för att öppna kalibreringsläget för bränsletanken. Kalibreringen är samma för tank 1 som för tank 2. Välj "EDIT" för att starta bränsletanksnivåkalibrering. TANK CALIBRATION : DEFAULT CALIBRATION, OR ADD FUEL? [DFLT] [ADD ] Välj "DFLT" för att låta SmartCraft kalibrera tanknivåerna. Välj "ADD" för att kalibrera tanknivåerna genom att tillsätta vätska i tanken. CALIBRATING : EMPTY TANK THEN PRESS PLUS BUTTON [SKIP] [SAVE] Töm tanken. Välj "SAVE" för att kalibrera tankens nivå till tom. FILL TANK TO 1/4 THEN PRESS PLUS BUTTON [SAVE] Fyll tanken till en 1/4 full. Välj "SAVE" för att kalibrera tankens nivå till 1/4 full. FILL TANK TO ½ THEN PRESS PLUS BUTTON [SAVE] Fyll tanken till en 1/2 full. Välj "SAVE" för att kalibrera tankens nivå till 1/2 full. FILL TANK TO 3/4 THEN PRESS PLUS BUTTON [SAVE] Fyll tanken till en 3/4 full. Välj "SAVE" för att kalibrera tankens nivå till 3/4 full. swe 21

26 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE CAL 2 kalibrering av varvräknare - Tank 1 och 2 nivåkalibrering FILL TANK TO FULL THEN PRESS PLUS BUTTON [SAVE] Fyll tanken till full. Välj "SAVE" för att kalibrera tankens nivå till full. TANK 2 INPUT OIL TANK Välj tank 2 inmatning: oljetank, bränsletank 2, vattentank, avloppstank eller inte monterad. EXTERNA GIVARE CAL 2 Varvräknare, kalibrering - externa givare EXTERNAL SENSORS? [SKIP] [EDIT] Väljer och kalibrerar externa givare som är monterade i systemet. Välj "SKIP" för att fortsätta till hastighetsalternativen. Välj "EDIT" för att fortsätta till val av extern givare. EXTERNAL SENSORS PITOT SENSOR? YES [ NO ] [SAVE] [YES ] Är båten utrustad med en pitotgivare för att mäta båtens hastighet? Tryck på "-" för att välja "NO" eller "+" för att välja "YES". EXTERNAL SENSORS PADDLE SENSOR? YES [ NO ] [SAVE] [YES ] Är båten utrustad med ett skovelhjul för att mäta båtens hastighet? Tryck på "-" för att välja "NO" eller "+" för att välja "YES". EXTERNAL SENSORS TRIM SENSOR? YES [ NO ] [SAVE] [YES ] Är båten försedd med en trimgivare? Tryck på "-" för att välja "NO" eller "+" för att välja "YES". EXTERNAL SENSORS SEA TEMP? YES Är båten försedd med en givare för vattentemperatur? Tryck på "-" [ NO ] [SAVE] [YES ] för att välja "NO" eller "+" för att välja "YES". 22 swe

27 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE CAL 2 Varvräknare, kalibrering - externa givare EXTERNAL SENSORS STEERING SENSOR? YES [ NO ] [SAVE] [YES ] Är båten försedd med en styrningsgivare? Tryck på "-" för att välja "NO" eller "+" för att välja "YES". EXTERNAL SENSORS INVERT STEERING? YES [ NO ] [SAVE] [YES ] Ändrar styrskärmens position (riktning). Tryck på "-" för att välja "NO" eller "+" för att välja "YES". SPEED OPTION [SKIP] [EDIT] Detta avsnitt konfigurerar följande hastighetsgivare. Tryck på "EDIT" för att kalibrera givarna. Välj "SKIP" för att fortsätta till skärmen för vattendjupsgivaren. PITOT SENSOR 100 PSI TYPE [ NO ] [SAVE] [YES ] Välj pitotgivartyp. Välj mellan 100 eller 200 psi. (100 PSI är det vanligaste.) PITOT SENSOR MULTIPLIER = Justera pitottryckgivaren för att korrigera visade avläsningar som är för höga/låga. Tryck på "-" eller "+" för att kalibrera pitotgivarmultiplikatorn "DOWN" eller "UP". PADDLE SENSOR PULSEFACTOR = Justera skovelhjulfrekvensen för att korrigera visade avläsningar som är för höga/låga. Tryck på "-" eller "+" för att kalibrera skovelhjulsgivarens pulsfaktor "DOWN" eller "UP". TRANSITION SPEED TRANSITION = 30 MPH Ställ in hastigheten där mätaren slutar titta på skovelhjulet och börjar använda pitotgivaren för att mäta båtens hastighet. Tryck på "-" eller "+" för att kalibrera övergångshastigheten "DOWN" eller "UP". DEPTH SENSOR OFFSET = 3 FEET Eektroniskt konfigurera en djupförskjutning. Om du matar in ett negativt tal får du en förskjutning i förhållande till vattenlinjen. Ett positivt tal ger dig en förskjutning i förhållande till kölen. Tryck på "-" eller "+" för att kalibrera vattendjupsgivaren "DOWN" eller "UP". swe 23

28 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE CAL 2 Varvräknare, kalibrering - externa givare DEPTH ALARM LEVEL = 2.5 FEET Ange ett djupvärde. När djupgivaren avläser detta värde eller lägre, kommer larmet för grunt vatten att ljuda. Tryck på "-" eller "+" för att kalibrera vattendjupslarmnivån "DOWN" eller "UP". EXIT? [ NO ] [ YES ] [CAL 1] Tryck på "MODE/SELECT" för att avsluta. Tryck på "-" för att gå till starten av CAL 2. Tryck på "+" för att fortsätta till "CAL 1". Troll-reglagets funktion OBS! Troll-reglagets funktion är endast tillgängligt på systemets varvräknare och hastighetsmätare RPM x SPEED b c RESET a TROLL TROLḺ TROLL b a TROLL - MODE + MODE + d e RESET f Troll Speed On 1000 ACT RPM 1500 SET RPM PUSH SELECT TO DISENGAGE Troll Speed On 10.5 ACT MPH 12.0 SET MPH PUSH SELECT TO DISENGAGE TR 10:35 F F 70 AIR 62SEA a - b - c - d - e - f - Öka troll-hastigheten Minska troll-hastigheten Verkligt varv/min Ställ in varv/min Verkligt MPH Ställ in MPH OBS! Troll-reglage finns kanske inte på alla motormodeller. 24 swe

29 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE OBS! Troll-reglagets min/max kan ändras beroende på motortyp. Du kan ställa in troll-reglaget med hjälp av varvräknaren eller hastighetsmätaren. Hastighetsmätaren ställer in hastigheten i MPH, KPH eller KN och varvräknaren ställer in hastigheten i RPM. Troll-reglaget kan stängas av när som helst genom att du justerar gasen eller trycker på "MODE/SELECT"- knappen, när du är i troll-displayskärmen. När troll-reglaget är avstängt kommer systemet ihåg den inställda hastigheten. När troll-reglaget är aktiverat återgår det till inställd hastighet. Displayskärmen återgår till föregående skärm efter fem sekunder utan aktivitet. Tryck på knappen "+" eller "-" för att återaktivera bildskärmen. Då troll-reglaget kopplas in och du inte har dess bildskärm uppe, visas en blinkande signal "TR" på skärmens övre vänstra hörn. Detta indikerar att troll-reglaget fortfarande är aktivt. INSTÄLLNING AV TROLL-REGLAGET RPM x SPEED b 575 TROLL - RESET MODE TROLL + TROLL SPEED ON OFF ACT SET RPM RPM 600 PUSH SELECT TO DISENGAGE a b e RESET TROLḺ MODE + TROLL TROLL SPEED ON OFF 2.5 MPH ACT SET MPH 3.0 PUSH SELECT TO DISENGAGE a f TROLL SPEED TOO FAST 4.5 ACT MPH 7.5 REDUCE TROLL SPEED SET MPH TROLL SPEED TOO SLOW SET 2.5 MPH ACT 3.0 MPH c d INCREASE TROLL SPEED a - b - c - d - e - f - Öka den inställda troll-hastigheten Minska den inställda troll-hastigheten Om inställningen är för snabb, sänk den inställda troll-hastigheten Om inställningen är för långsam, öka den inställda troll-hastigheten Faktisk hastighet Inställning av hastighet 1. Lägg i en växel med motorn i gång. Ställ in motorn på tomgång. 2. Tryck in knappen "+" eller "-" för att ta fram troll-reglageskärmen. 3. Tryck på "MODE/SELECT" för att aktivera troll-reglaget. 4. Ställ in önskad hastighet med "+" och "-"-knapparna. Använd "+" för att öka farten och "-" för att sänka farten. 5. Om troll-hastigheten ställs in på en hastighet som är för hög för troll-varvet, visas meddelandet "TROLL SPEED TOO FAST". Sänk den inställda troll-hastigheten. swe 25

30 SYSTEMVARVRÄKNARE/HASTIGHETSMÄTARE 6. Om troll-hastigheten ställs in på en hastighet som är för låg för troll-varvet, visas meddelandet "TROLL SPEED TOO SLOW". Öka den inställda troll-hastigheten. STÄNGA AV TROLL-REGLAGET Det finns tre sätt att stänga av troll-reglaget: Tryck in "MODE/SELECT"-knappen då du är i troll-skärmen. Ändra gasen till en annan hastighet. Placera motorn i neutralläge. 26 swe

31 BESKRIVANDE TEXT FÖR SYSTEMVARVRÄKNARE/- HASTIGHETSMÄTARE Grundläggande drift och funktioner OBS! Varningsskärmar med ett beskrivande textlarm som visas på Gen I-motorer (2007) och nyare motorer RPM x SPEED RESET TROLḺ TROLL MODE + TROLḺ RESET MODE + TROLL Systemvarvräknare Systemhastighetsmätare Igångsättning: Varje mätare startar då tändningslåset vrids om. Mätarna stannar på så länge tändningen är på. Belysning: Justerar mätarens ljusstyrka och kontrast. Knappar: "MODE/SELECT"-knappen används vid val av informationsskärmar. "+" och "-"-knapparna används för inställning av varvtal under lågfartsreglering och mätarkalibreringar. Troll-reglage: Ställer in och reglerar motorns tomgångsvarv vid trolling utan att använda gasen. Motorns övervakningssystem: Övervakar motorns kritiska givare för tidig problemindikation. Systemet svarar på ett problem genom att minska motorvarvet och varna föraren om en potentiellt farlig situation. Varningssystem: Systemet utlöser varningshornet, och visar ett varningsmeddelande med beskrivande text. VIKTIGT! Tillvalsgivare som t.ex. djup-, bränsle-, skovelhjul och styrvinkel ska alltid anslutas till styrbords motor vid användning av SmartCraft-mätare version 4.0 eller senare. Den automatiska detekteringsfunktionen Systemvarvräknaren/hastighetsmätaren har en automatisk detekteringsfunktion. Denna funktion känner automatiskt av vilken motortyp som används och konfigurerar mätaren så att den passar den motortypen. Vid första igångsättning av en mätare eller efter en Master Reset (Huvudnollställning), visar mätaren "AUTODETECT". Tryck på knappen "MODE/SELECT" för att starta den automatiska detekteringsfunktionen så fastställer mätaren motortypen. Härigenom förinställs dataövervakningsskärmarna så att den initiala installationen blir enklare. AUTODETECT ENGINE SMARTSCREEN PRESS MODE/SELECT TO START Om mätaren visar varningen: "INGEN STYRBORDSMOTOR" eller "FLERA STYRBORDSMOTORER" måste motorns plats (babord och styrbord) väljas av en auktoriserad återförsäljare som har datordiagnosinstrumentet. Master Reset (huvudåterställning) Ställer tillbaka mätaren till tillverkningsinställningarna genom kommandot Master Reset. VIKTIGT! Utförande av en master huvudåterställningreset ställer tillbaka apparaten till alla tillverkningsinställningar och eliminerar därmed alla installationskalibreringar som gjorts under installationen av produkten. swe 27

32 BESKRIVANDE TEXT FÖR SYSTEMVARVRÄKNARE/- HASTIGHETSMÄTARE Tryck på "-" och "+" samtidigt i ungefär 10 sekunder (tills de grafiska staplarna kolliderar) så återställs enheten till fabriksinställningarna. Tryck på knappen "MODE/SELECT" för att bekräfta. MASTERRESET MASTERRESET ERASE CALIBRATION! PRESS MODE/SELECT TO CONFIRM Larmvarningar med beskrivande text OBS! Varningsskärmar med ett beskrivande textlarm som visas på Gen I-motorer (2007) och nyare motorer RPM x SPEED RESET TROLḺ TROLL MODE + TROLḺ RESET MODE + TROLL Systemvarvräknare Systemhastighetsmätare Då ett problem upptäcks visas "SYS FAULT"-larmet på skärmen. Tryck på "+"-knappen för att visa den felaktiga komponenten. Det övre fältet på den här skärmen visar systemet där felet finns. Den felaktiga komponenten beskrivs i den rullande texten. Tryck på "+"-knappen för mer information. På den här skärmen ges en detaljerad beskrivning av felet i den rullande texten. Tryck på "+"-knappen för att visa vilken åtgärd som krävs. Larmmeddelandet visas tills "-"-knappen trycks in. Om det finns flera larm trycker du på "MODE/SELECT"- knappen för att visa. Om problemet kan orsaka omedelbar motorskada, svarar motorns övervakningssystem på problemet genom att begränsa motoreffekten. Minska omedelbart gasen till tomgång och se varningsmeddelandena på följande sidor. Se motsvarande servicemanual för ytterligare förklaring av problemet och vilken korrekt åtgärd som skall vidtagas. Om "MODE/SELECT"-knappen trycks till en annan skärm, kommer den blinkande larmsignalen "AL" att dyka upp i övre, högra hörnet och indikera att ett problem kvarstår. Larmvarning med beskrivande text SYS FAULT [ SHOW ] "SYS FAULT"-fältet indikerar att det finns ett fel i systemet. "SHOW" visar den felaktiga komponenten. 28 swe

33 BESKRIVANDE TEXT FÖR SYSTEMVARVRÄKNARE/- HASTIGHETSMÄTARE Larmvarning med beskrivande text STBD SYSTEM FAULT <FAULTY COMPONENT> [ EXIT ] [ NEXT ] [ MORE ] Det översta fältet indikerar systemet med den felaktiga komponenten. Den rullande texten visar den felaktiga komponenten. "NEXT" visar nästa fel. "MORE" visar en detaljerad beskrivning av felet. STBD SYSTEM FAULT <FAULT DESCRIPTION> [ EXIT ] [ NEXT ] [ ACTION ] Den rullande texten förklarar i detalj beskrivningen av felet. "ACTION" visar vilken åtgärd föraren måste vidta. STBD SYSTEM FAULT <CORRECTIVE ACTION> [ EXIT ] [ NEXT ] [ BACK ] Den rullande texten visar vilken åtgärd föraren måste vidta. Displayskärmar Displayskärm för varvräknare Motorns inkörning (endast 2-takts utombordare) Motortemperatur Oljetemperatur Olje-psi Trim och varvtal Trim och vattentryck Vattentryck Batterispänning och motortimmar Bränslets flöde och åtgång Hastighets- och vattentemperatur Batterispänning Hastighet Använt bränsle Hastighetsmätarskärm Cog/Sog - Om det finns en GPS-post Distans och bränsle till ruttpunkt Klocka Luft-/vattentemp. Omedelbar och genomsnittlig bränsleekonomi Mätare för körd sträcka Bränsletanksnivåer Oljetanksnivåer Färskvatten Nivåer Avfallsvattennivåer % återstående bränsle (bränsle Tank 1) Styrvinkel (endast MerCruiser) Djup Trimläge Bränsle-PSI Trailer och varvtal r/min Snabbreferensskärm Batteri, temperatur, PSI 2 motorer Trim och R/MIN-synkroniseringsinstrument swe 29

34 BESKRIVANDE TEXT FÖR SYSTEMVARVRÄKNARE/- HASTIGHETSMÄTARE Systemets displayskärmar för hastighetsmätare OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation :30 PM F 70 AIR 60 E F SEA FUEL 60 GALLONS F SPEED 60 3 E OIL 0.6 GALLONS F PORT RPM SYNCH STBD RESET TROLL - MODE + TROLL 5 PORT TRIM SYNCH STBD När tändningen sätts på visar hastighetsmätaren den senaste skärmen som visades innan tändningen stängdes av. Tryck på "MODE/SELECT" för att växla skärmar. Gå tillbaka till föregående skärm genom trycka på och hålla nere "MODE/SELECT" i två sekunder. OBS! Avläsningarna kan visas med engelska (US) eller metriska mått. Se Kalibrering Cal 1 av hastighetsmätare. OBS! Beskrivningarna är eventuellt inte i rätt ordning på mätaren. Ordningen kan ändras beroende på motortyp. 1. Klocka - Temp: Klocka, lufttemperatur och vattentemperatur. Givarna för luft- och vattentemperatur måste vara inkopplade för att avläsningar skall erhållas. 2. Bränslenivå: Visar mängden bränsle som finns kvar. 3. Oljenivå: Visar hur mycket motorolja som återstår (endast 2-takts utombordare) eller vatten-/ avloppstankens nivå (om installerad). 4. R/MIN - synkroniseringsinstrument Endast dubbla motorer - Övervakar båda motorernas varvtal. 5. Trimsynkroniseringsinstrument Endast dubbla motorer - Visar båda motorernas trimposition. Gör det lättare att hålla trimnivåerna lika. 30 swe

35 BESKRIVANDE TEXT FÖR SYSTEMVARVRÄKNARE/- HASTIGHETSMÄTARE OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation ESTIMATED RANGE 300 MILES INST M/G AVG TRIP 25 MILES SPEED MPH RESET TROLL - MODE + TROLL 10 STEERING ANGLE 52 PORT Intervall: Det beräknade omfångsvärdet är baserat på båtens hastighet, bränsleåtgång och det bränsle som återstår i tanken. Siffrorna som visas anger en uppskattning av den distans du kan köra på det återstående bränslet. Hastighetsgivare krävs (skovelhjul, pitottryck eller GPS). 7. Bränsleekonomi Visar "AVG" bränsleförbrukning, samt "INST", omedelbar bränsleekonomi. De visade talen indikerar "miles per gallon", "MPG", eller kilometer per liter, "KM/L". Bränslenollställning Nollställ genom att välja skärm och trycka in "MODE/SELECT" och "-" samtidigt. 8. Avståndsmätare: Visar den totala körda distansen sedan mätaren senast nollställdes. Avståndsnollställning: Nollställ genom att välja skärm och trycka in "MODE/SELECT" och "-" samtidigt. 9. Digital hastighetsmätare: Visar båtens hastighet i miles/tim, kilometer/tim, eller nautiska mil/tim. Hastighetsmätaren använder skovelhjulet för låga hastigheter men kopplar om till hastighetsmätare eller GPS (om ansluten) för höga hastigheter. Inställning av övergångspunkten beskrivs i Cal Styrvinkel: Visar styrsystemets relativa position. Finns endast på Mercury MerCruiser-modeller. En givare för syrningsvinkel måste finnas installerad på motorn. Hastighetsmätare Quick CAL kalibrering SPEED RESET TROLL - MODE + TROLL SC1000 System; hastighetsmätare swe 31

36 BESKRIVANDE TEXT FÖR SYSTEMVARVRÄKNARE/- HASTIGHETSMÄTARE Denna kalibrering är för inställning av belysning och kontrast. 1. Tryck på knapparna "MODE/SELECT" och "+" samtidigt i två sekunder för att öppna "Quick Cal"- skärmen. 2. Tryck på knappen "-" eller "+" för att välja alternativet som visas inom hakparenteser [ ] på skärmen. 3. Tryck på "MODE/SELECT" för att spara inställningen och gå vidare genom kalibreringsalternativen. Quick CAL LIGHT CONTRAST Justerar mätarbelysningens ljusstyrka. Justerar kontrasten på skärmen. CAL 1 Kalibrering av hastighetsmätare Denna kalibrering slår på och av systemets skärmar. OBS! Beroende på motortyp kommer inte alla dessa skärmar att gälla din installation. 1. Tryck på knapparna "MODE/SELECT" och "+" samtidigt i ungefär sex sekunder för att öppna "Cal 1"- skärmen. 2. Tryck på knappen "-" eller "+" för att välja alternativet som visas inom hakparenteser [ ] på skärmen. 3. Tryck på "MODE/SELECT" för att spara inställningen och gå vidare genom kalibreringsalternativen. Fjärrbelysning och kontrast REMOTE LCD LIGHT? [ NO ] [SAVE] [YES ] Justerar belysningsnivåerna på alla mätare samtidigt från denna mätare. REMOTE LCD CONTRAST? [ NO ] [SAVE] [YES ] Justerar kontrasten på ett annat systems varvräknare/ hastighetsmätare samtidigt från den här mätaren. Tid CALIBRATION 1 TIME ( NO ) ( SKIP ) ( EDIT ) Ställer in tiden. Välj "EDIT" för att formatera tiden eller "SKIP" för att fortsätta till nästa skärm. 32 swe
