Marksaneringscentrum Norr (MCN)

Transkript

1 Marksaneringscentrum Norr (MCN) Kostnadsfördelning Årlig budget ca 20 Mkr Uppdelning - EU Mål 1 MKr Nationell Offentlig MKr 6,7 - Nationell privat MKr 6.4 Projektets syfte 1. Initiera, samordna och bedriva forskning 2. Vara ett kunskapsstöd för myndigheter, bransch och allmänhet 3. Stödja branschutvecklingen Mål och Resultat (feb 2006) Nyanställningar: 50 (29) Nya Företag: 10 (3) Medlemsföretag: 10 (14) Antal personer inom Nätverket MCN MCN 2001 MCN 2002 MCN 2003 MCN 2004 MCN 2005 Antal personer i MCN nätverket

2 MCN medlemmar

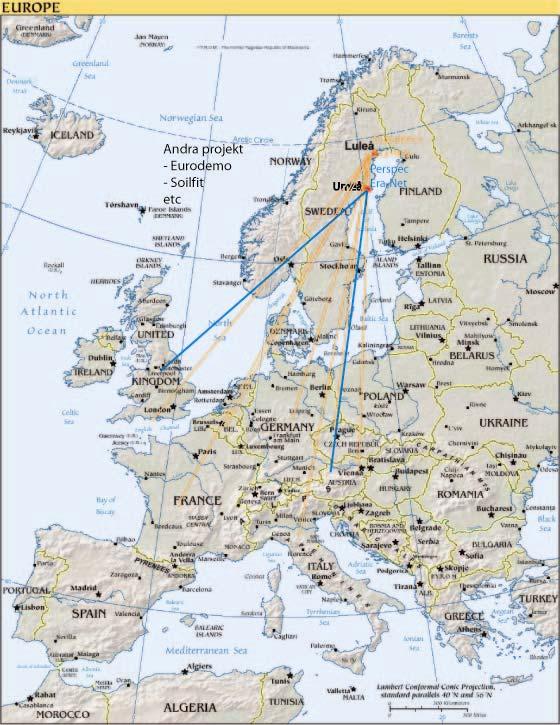

3 MCN i omvärlden (MCN IO) Internationalisering av forskning och utveckling , Totalbudget: 25 Mkr (Beslut Mål 2 Oktober 08 Nutek) Forskning: UmU, LTU, FOI & SLU, Bransch: 12 företag Internationella Initiativ (t ex EU FP7) 10+1 delprojekt (Forskning Branschutveckling)

4 MCN IO - Bakgrund Utveckling inom EU mot ökad fokus på skydd och åtgärder mot mark och vattenföroreningar - Vattendirektiv - Markdirektiv Nystartade projekt som följd av tidigare MCN Fokus i Sverige på miljöteknik utveckling och export Nyligen uttryckt genom Vinnova Formas-Strategi dokument Vi vill att Norra Sveriges -forskningsresurser används mer inom EU och internationellt - miljöteknikföretag får ökad exportinriktning Ett regionalt center i EUs periferi överbryggar avstånd till Europa

5 Marksanering expansivt i framtiden I Sverige och i omvärlden - EUs tematiska markstrategi antagen 22 September Nästa steg är ett markdirektiv med förslag på 1. Krav på inventering av förorenade platser i alla EU land 2. Krav på strategi för sanering av förorenade platser - EUs vattendirektiv ställer krav på skydd och sanering av grundvatten -EU forskningsprogram -FP7 Actions will be supported in FP7 dealing with: a) technologies for accquiring reliable soil data, both for better understanding processes influencing soil functions and for assessing the status; b) technologies for sustainable management; c) technologies for mitigation of threats and impacts and eventually for restoration - Kina satsar från 2006 för första gången på miljörening i sin 5- årsplan

6 MCN s arbetssätt MCN-studiebesök- Köpmanholmen, 2006 Tillämpad forskning Obehandlad Med tillsatser 4.6% torv + 5% KFA Aktuella saneringsobjekt Teknikutveckling Forskare och företag i fält

7 Marksaneringscentrum Norr (MCN)? Teckning: Malmö kommun Miljösäkring av resurser i samhällets och industrins material flöden

8 MCN 2012? -Världsledande forskning inom området bedrivs av universiteten i norra Sverige - Starkt och expansivt regionalt och nationellt branschkluster - Ett ledande kunskapscentrum i Europa inom valda nischer (ex. skogsindustriella- och försvarsrelaterade markföroreningar) - Koordinerar Europeiska FoU-initiativ - MCN s olika aktiviteter har finansiering från regionala, nationella och internationella organisationer samt näringsliv - Som en följd av samverkan finns internationellt verksamma, branschledande konsult- och entreprenadföretag med sin viktiga utvecklingsbas i norra Sverige

9 MCN IO Nov-Dec Detaljer Nutek (Budget mm) - Diskussion och avtal med inblandande parter - Nutek startdatum? (projektet 36 månader) - Rekryteringar - Kick-off före årsskiftet?

10 EBH-arbetet i Jämtlands län Renare Mark Umeå Maria Ed

11 MIFO-databasen Antal objekt per riskklass i Jämtlands län 3600 registrerade objekt riskklassade objekt 308 Branschvis inventering riskklass

12 Prioriterade tillsynsobjekt Hissmofors Sulfitfabrik (Krokoms kommun) Deponering av kisaska, industritipp Höga halter av tungmetaller i jord, grund- och ytvatten Huvudstudie har utförts och kompletterats Åtgärderna måste samordnas med flera aktörer

13 Prioriterade tillsynsobjekt Äggfors massafabrik och skrotåtervinning (Åre kn) Träsliperi Kvicksilveranvändning Metallåtervinning ur kabelskrot, datorskrot m.m. Höga tungmetallhalter, PCB/furaner Samarbete med Vattenmyndigheten

14 Prioriterade tillsynsobjekt Järpens massafabrik (Åre kommun) Kisaska Kvicksilveranvändning Huvudstudie del 1 och 2 Komplettering av grund- och ytvattenprovtagningar Kompletterande sedimentundersökning 2009

15 Bidragsobjekt Tillverkning av trätjära Flera kommuner Sågverk med doppningsverksamhet Fortsatta sedimentundersökningar

16 Övergripande EBH-arbete Tillsynsprojektet EBH i fysisk planering Samarbete med Vattenmyndigheten Samarbete med Miljöövervakningen Regionala programmet 2008

17 EBH-läget i Västernorrland Högbondens fyr Maria Hortlund Sektionen för förorenade områden & avfall Länsstyrelsen Västernorrland

18 Potentiellt förorenade områden Totalt punkter 311 stycken riskklassade Ca 400 kvar att inventera 32 massafabriker uppfördes Ca 500 sågverk, många m impregnering Kemiteknisk- och verkstadsindustri

19 Bidragsspåret & Tillsynsspåret Ingen ansvarig enligt miljöbalken finns Före 1969 Ansvarig enligt miljöbalken finns Efter 1969 Köja Nyvik fd såg & impregnering, Kramfors kommun Foto: Lst Y

20 Tillsynsspåret Föreläggande eller Överenskommelse Kvicksilvertunnor på 90 meters djup Foto: SGU Kvicksilvertunnor i Sundsvallsbukten ( st) Kubal aluminiumsmältverk Stockvik kemitekniska fabriker Wifstavarv - massa och pappersindustri Östrand massa och pappersindustri Gasabäck industri och hushållsdeponi Ljungaverk kemiteknisk industri Alby Klorat klorat och väteperoxidfabrik Utansjö massa- och pappersindustri Bergrum nr 163 beredskapslager Domsjö Fabriker AB massa och kemisk industri Husum massaindustri m fl

21 Domsjö industriområde Olika former av miljöfarlig verksamhet i 100 år Aktiva vu har tillsammans med en tidigare vu genomfört en fördjupad förstudie Frivillig basis med ett nära samarbete med länsstyrelsen Fortsättning 2009 Domsjö industriområde

22 Tillsyn i kommunerna Många ärenden i samband med exploateringar Tillsynsprojekt 2009 Bollstasågen, Kramfors kommun

23 Bidragsspåret Alla sju kommuner är med! Viktigt att egeninsatsen minimeras Totalt 362 Mkr i bidrag för undersökningar och åtgärder Drygt 50 Mkr i privat finansiering Sanering av kisaska på Svanö Foto: Lst Y

24 Bidragsspåret Undersökningar fyra MIFO fas 2 undersökningar Sökt medel för tre MIFO fas 2 10 områden i förstudiefas och fyra områden i huvudstudiefas Hallstanäs fd träsliperi Foto: Lst Y

25 Tidigare åtgärdade områden Forsmo fd impregnering Sollefteå kommun Kramfors fd sulfitfabrik Kramfors kommun Svanö fd sulfitfabrik Kramfors kommun Invigning av sanerat område på Svanö, maj 2008

26 I åtgärdsfas just nu Köpmanholmen Örnsköldsviks kommun Kloralkalifabrik, massaindustri mm Sista entreprenaderna pågår Svartvik Sundsvalls kommun Sulfitmassafabrik, impregnering mm Just nu pågår dioxinsanering Fagervik Timrå kommun Sulfitmassafabrik, klorblekeri mm Förberedelsefas Dioxinsanering Svartvik okt -08 Foto: Lst Y

27 Fagervik - förberedelsefas Rivning av byggnader utfördes i våras Just nu pågår detaljplanering och tillståndsprövningar Efterbehandlingsåtgärder kommer att pågå Kostnad Mkr Foto: SWEPRO Foto: Lst Y

28 Åtgärdsfas 2009? Hjälta fd impregnering, Sollefteå kommun CZA impregnering ton arsenik Åtgärdskostnad 7 11 Mkr varav privat finansiering 5 6,5 Mkr Marieberg fd sågverk, Kramfors kommun Pentaklorfenol tal gram dioxin Åtgärdskostnad upp till 170 Mkr Privat finansiering inte klar

29 Läs mer i vårt Regionala program som finns på inom kort!

30 FD träimpregneringsområde, Holmsund Flygbild från 1971 Områdesindelning (enl. WSP 2007) 1 Tub m. spår, kreosotcisterner (PAH, As) 2;3 Upplag stolpar (PAH,As) 4 Upplag (Kreosot) 5 Upplag obehandlade stolpar 6 Ingen aktivitet, men grundvattensänkt 7 Upplag, delvis utfyllt 8 Utfyllnad av Patholmsviken 9 Patholmsviken *Stickspår nedlagt nu * centralområdet bortschaktat ca 1 m, utfyllt med spån *omdragning av vägar mm *Igenväxt

31 FD träimpregneringsområde, Holmsund Flygbild från 2003 (samma som Eniro ) Områdesindelning (enl. WSP 2007) *Stickspår nedlagt nu * Centralområdet bortschaktat ca 1 m, utfyllt med spån *Omdragning av vägar mm *Igenväxt *Oljeavskiljare

32 Ca 13:30 vid utfyllnaden i Patholmsviken, en turistinfo Två grupper rundvandring Ca 1 timme (?) Eventuellt en något lerig avstickare, som kan hoppas över Troligen blåsigt! Samåkning?

33 1944

34 1955

35 1971

36 2003

37 Oxy-PAHer vid Holmsunds impregneringstomt Staffan Lundstedt Kemiska institutionen Umeå Universitet

38 PAH-förorenade platser Mer än 16-PAH.. Hundratals andra PAHer Alkylerade PAHer Heterocykliska PAHer Oxidationsprodukter, t.ex. Oxy-PAH S N O CH 3 O CH 3

39 Oxy-PAH O O CH 3 O O O O Släpps ut från samma källor som PAHer. Bildas genom oxidation av PAHer i miljön. Kan bildas vid sanering, tex vid bionedbrytning och kemisk oxidation Stabila och långlivade i jord Giftiga Relativt mobila i jord

40 Förekomst i förorenade jordar 3000 Totalhalter Σ16-PAH respektive Σ16-Oxy-PAH ug/g dry soil 6500 ug/g 2500 Σ16-USEPA-PAH Σ16-Oxy-PAH Holmsund Boden Luleå Forsmo Hässleholm Husarviken CRM Lundstedt et al Ambio 36:6,

41 Bildning vid PAH-nedbrytning Behandling av PAH-förorenad jord med rötsvampar 20 Benz[a]anthracene Benz[a]antracene-7,12-dion 15 O mg/kg 10 O weeks Andersson et al. 2003, Environ.Tox.Chem 22:6,

42 Giftighet Enskilda oxy-paher liksom oxy-pahinnehållande fraktioner av extrakt har visat sig inneha betydande giftighet. Revertants mg -1 dry soil Mutagenic potenicies in fractions strain TA98 strain YG Non-polar frac. Semipolar frac. Subfrac. 1 Subfrac. 2 Subfrac. 3 Subfrac. 4 Lundstedt et al Ambio 36:6,

43 Giftighet Förändringar i genotoxicitet under en bioslurry-behandling av en gasverksjord strain TA98 strain YG Revertants mg -1 dry soil Relative conc. (%) Days in bioslurry reactor Days in bioslurry reactor Lundstedt et al Ambio 36:6,

44 Mobilitet i jord Oxy-PAHer har högre polaritet och är därför mer vattenlösliga än PAHer av samma storlek. Oxy-PAHer misstänks därför ha högre mobilitet i miljön, vilket påverkar deras spridningsbenägenhet och risken att bli exponerad för dem. Detta har vi bekräftat genom lakningsförsök.

45 Mobilitet i jord Kolonnlakning av jord från impregneringstomten i Holmsund 2.0 Acc. leached frac. (%) PAH innehållande tre ringar oxy-pah innehållande tre ringar K oc =C s /C w x f oc L/S-ratio 7,0 PAHs oxy-pahs 6,5 6,0 Oxy-PAHerna lakades i betydligt större omfattning än PAHerna log Koc (Non-centrifuged) 5,5 5,0 4,5 4,0 3,5 3, Molecular w eight

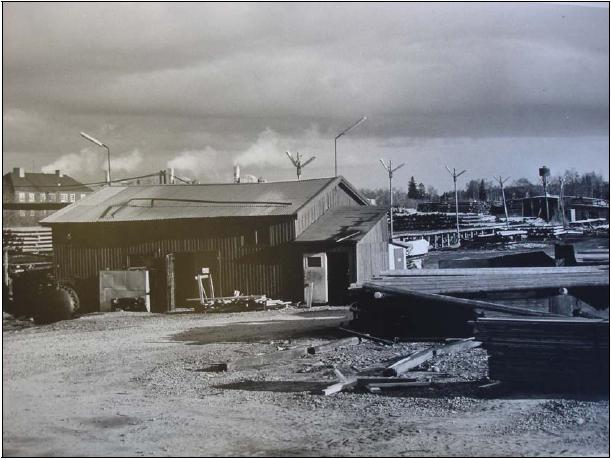

46 Holmsunds träimpregnering

47 Provtagning i Holmsund

48 R_1_09 Tuben PAH-/oxy-PAH-halter i jord Summa PAH Summa Oxy-PAH R_1_08 R_3_06 R_3_15 R_3_16 JW_JS9 R_1_06 R_1_04 R_1_01 R_1_09 Tuben mg/kg torr jord R_1_01 R_1_08 R_3_06 R_3_15 R_3_16 JW_JS9 R_1_06 R_1_04 mg / kg torr jord

49 Djupprofiler av PAH-/oxy-PAH i jord Summa PAH Summa PAH mg/kg torr jord mg/kg torr jord R_1_11 (0-1m) R_1_11 (1-2m) R_1_11 (2-3m) 0 R_1_10 (0-0.5m) R_1_10 (0.5-1m) R_1_10 (1-1.5m) R_1_10 (1.5-2m) R_1_10 (2.5-3m) Sum Oxy-PAH Sum Oxy-PAH mg/kg torr jord mg/kg torr jord R_1_11 (0-1m) R_1_11 (1-2m) R_1_11 (2-3m) 0 R_1_10 (0-0.5m) R_1_10 (0.5-1m) R_1_10 (1-1.5m) R_1_10 (1.5-2m) R_1_10 (2.5-3m)

50 PAH-/oxy-PAH-halter i grundvatten Summa PAH ug/liter grundvatten GV_R_1_08 GV_R_3_06 GV_R_3_15 GV_R_3_16 GV_JW-JS9 GV_R_1_06 GV_R_1_04 GV_R_1_01 GV_R_1_09 Sum Oxy-PAH ug/liter grundvatten 20 0 GV_R_1_08 GV_R_3_06 GV_R_3_15 GV_R_3_16 GV_JW-JS9 GV_R_1_06 GV_R_1_04 GV_R_1_01 GV_R_1_09

51 PAH-/oxy-PAH-kvoter i grundvatten Prov Kvot (%) Jord R_1_04 Jord R_1_01 Jord R_1_09 Jord Tuben GV R_3_15 GV JW- JS9 GV R_1_04 GV R_1_09 ΣOxy-PAH/ ΣPAH Fluorenon/ Fluoren Antrakinon/ Antracen Bens(a)antracenon/ Bens(a)antracen

52 PAH-profil, Holmsund R_1_ Naphthalene 2-Methylnaphthalene 1-Methylnaphthalene Biphenyl 2,6-Dimethylnaphthalene Acenaphthylene Acenaphthene 2,3,5-Trimethylnaphthalene Fluorene Phenanthrene Anthracene 1-Methylphenanthrene Fluoranthene Pyrene Benzo(a)anthracene Chrysene Benzo(b)fluoranthene Benzo(k)fluoranthene Benzo(e)pyrene Benzo(a)pyrene Perylene Dibenz(a,h)anthracene Indeno(c,d)pyrene Benzo(g,h,i)perylene mg/kg torr jord GV_R_1_ Naphthalene 2-Methylnaphthalene 1-Methylnaphthalene Biphenyl 2,6-Dimethylnaphthalene Acenaphthylene Acenaphthene 2,3,5-Trimethylnaphthalene Fluorene Phenanthrene Anthracene 1-Methylphenanthrene Fluoranthene Pyrene Benzo(a)anthracene Chrysene Benzo(b)fluoranthene Benzo(k)fluoranthene Benzo(e)pyrene Benzo(a)pyrene Perylene Dibenz(a,h)anthracene Indeno(c,d)pyrene Benzo(g,h,i)perylene

53 Naphthacenequinone Naphthacenequinone Oxy-PAH-profil, Holmsund 250 R_1_ Indanone 9-Fluorenone 9,10-Anthraquinone 2-Methylanthraquinone Cyclopentaphenanthrenone 4-oxapyrene-5-one Benzofluorenone Benzofluorenone Benzofluorenone Benzanthrone Benzanthraquinone GV_R_1_09 1-Indanone 9-Fluorenone 9,10-Anthraquinone 2-Methylanthraquinone Cyclopentaphenanthrenone 4-oxapyrene-5-one Benzofluorenone Benzofluorenone Benzofluorenone Benzanthrone Benzanthraquinone

54 Patholmsviken miljögifter i biota Torbjörn rn Johnson Pelagia Miljökonsult AB

55 Innehåll Provtagning Resultat Jämförelse med andra områden

56 Provtagning

57 Provtagning Patholmsviken

58 Provtagning Kylören

59 Resultat PAH snäckor Område Patholmsviken Patholmsviken Lokal Lokal1 Lokal 2 Lokal 3 Patholmsviken Kylören Referens Provtyp Snäckor Snäckor Snäckor Snäckor µg/kg Enhet µg/kg våtvikt µg/kg våtvikt µg/kg våtvikt våtvikt Summa Jmf Lokal 1/ref Jmf Lokal 2/ref Jmf Lokal 3/ref 482 ggr 40 ggr 7 ggr

60 Resultat PAH snäckor PAH16 i Lymnea, µg /kg fä rskvikt N.Ö Seskarö G räsökanalen utl. S taffans Revässari Rånefjärden Rånefjärden S undoms fjärden Sandön Sandön Mjoön Trundön L ulviken Karlshäll G räsökanalen G räsökanalen Lövskär Udden Seskaröfjärde n Storfjärden (Piteå) Lokala referens er Rånefjärden Recipie nt

61 Resultat PAH abborre Område Patholmsviken Kylören Abborre Provtyp Muskel abborre Muskel abborre Jmf P-viken/ref Enhet µg/kg våtvikt µg/kg våtvikt ggr Summa PAH ,6

62 Resultat metaller snäckor mg/kgts 1,6 1,4 Metaller i snäckor Lokal 1 Lokal 2 Lokal 3 Referens 1,2 1,0 0,8 0,6 0,4 0,2 0,0 Bly Kadmium Krom Nickel

63 Resultat metaller snäckor Metaller i snäckor mg/kgts Lokal 1 Lokal 2 Lokal 3 Referens Arsenik Koppar Zink

64 Resultat metaller abborre mg/kgts 0,6 0,5 0,4 0,3 0,2 0,1 Metaller i abborre Patholmsviken Ref erens 0,0 Bly Kadmium Krom Nickel

65 Resultat metaller abborre Metaller i abborre mg/kgts Patholmsviken Referens Arsenik Koppar Zink

66 Resultat PAH snäckor PAH16 i Lymnea, µg /kg fä rskvikt N.Ö Seskarö G räsökanalen utl. S taffans Revässari Rånefjärden Rånefjärden S undoms fjärden Sandön Sandön Mjoön Trundön L ulviken Karlshäll G räsökanalen G räsökanalen Lövskär Udden Seskaröfjärde n Storfjärden (Piteå) Lokala referens er Rånefjärden Recipie nt
