0_DVB360S_COV 3/11/04 16:24 Page 1 DVB 360 S

Transkript

1 0_DVB360S_COV 3/11/04 16:24 Page 1 OK DVB 360 S

2 0_DVB360S_COV 3/11/04 16:24 Page 2 DIGITAL 7 cm 10 cm 10 cm 10 cm

3 1_DVB360S_SV 28/10/04 9:23 Page 1 Allmän information Innehåll Säkerhet...2 Välkommen till digital satellit-tv!...3 Fjärrkontrollen...4 Isättning av batterier...4 Knapparna på fjärrkontrollen...5 Digitalboxen...6 Framsidan...6 Baksidans anslutningar...6 Installation...7 Innan du börjar...7 Vad behövs mer?...8 Anslutning till annan utrustning...9 Anslutningsmetod 1:TV och video...9 Anslutningsmetod 2: Enbart TV...10 Anslutning av modemkabel...10 Isättning av programkort...11 Anslutning till eluttag...11 Första start...12 Hur installationskärmarna används...13 Val av språk...13 Tidszon...13 Antennkonfigurationsmeny...14 Kontroll av signal...15 Kanalinställning...16 Kanalsökning...17 Daglig användning...18 On/Standby (På/Av)...18 Inställning av ljud...18 TV-kanaler...18 Radiokanaler...18 Kanalinformation/Utökad kanalinformation...19 TV-miniguide...21 TV-kanallista...22 Programguide...22 Extra information...23 Inspelning av digitalt satellitprogram...23 Text-TV...23 Andra inställningar...24 Visa Huvudmenyn...24 Kanaler...24 Programguide...24 Åtkomstkontroll...25 Egenskaper...26 Inställningar...29 TV-/ Videoinställning...31 Information...33 Om problem uppstår...34 Specifikation...35 SV 1

4 1_DVB360S_SV 28/10/04 9:23 Page 2 Allmän information Säkerhet Öppna aldrig digitalboxen själv. Det finns risk för elchock eller att boxen skadas. För att förhindra att digitalboxen öppnas finns en garantietikett på boxens baksida. Om den bryts äventyras garantins giltighet. Installation - Kontrollera att nätspänningen överensstämmer med den som anges på digitalboxens baksida (ID-etikett, skärmmarkering etc.). Anslut aldrig boxen till någon annan strömkälla än elnätet. Kontrollera att stickkontakten är helt instucken i vägguttaget. Kontakten bör vara lätt åtkomlig så att du kan dra ur den snabbt. Placera digitalboxen horisontellt och inte i närheten av värmekällor (direkt solljus, värmeelement, öppen spis etc.) eller utrustning som genererar starka elektriska eller magnetiska fält (elmotorer, oisolerade högtalare etc.). Om du placerar digitalboxen i ett skåp, kontrollera att det finns tillräcklig ventilation. Lämna ett fritt utrymme på 7-10 cm kring boxen så som visas på bilden. Öppningarna på digitalboxens ovan- och undersida är till för ventilation och får ej täckas för. Användning - Digitalboxen är avsedd att användas i en torr lokal. Om du mot förmodan skulle behöva använda boxen utomhus (t.ex. på en balkong eller i ett tält), förvissa dig om att den är helt skyddad från fukt (dagg, regn, stänk) och stark värme. Om digitalboxen förvarats i en kall miljö (t.ex. under transport vintertid), vänta tills all kondens försvunnit från metalldelarna innan boxen ansluts. Digitalboxen är avsedd att arbeta i en miljö med en temperatur på max. 40 C och högst 95% relativ fuktighet. Den får under inga omständigheter användas för yrkesmässiga ändamål eftersom den är konstruerad enbart för användning i hemmet. Vid åskväder - Du rekommenderas att koppla bort digitalboxen från elnätet och från utomhusantennen. Generellt rekommenderas att boxen kopplas bort från nätet om du skall vara borta under en längre tid. Om du känner någon misstänkt lukt eller ser rök komma från digitalboxen, dra genast ur nätsladden och låt en behörig tekniker kontrollera boxen. Rengöring - Använd en ren, mjuk och torr trasa utan några rengörings-, lösnings eller, slipmedel. Öppningarna på digitalboxens ovan- och undersida är till för ventilation och får ej täckas för. Kontrollera ventilationsgallren regelbundet. Om något föremål eller vätska trängt in i digitalboxen, koppla genast ur boxen och låt en behörig tekniker kontrollera den. Denna symbol på digitalboxen garanterar att den uppfyller de europeiska direktiven 73/23/EEC och 89/336/EEC gällande säkerhet och elektromagnetisk kompatibilitet. Denna symbol betyder att farlig spänning finns i apparaten med risk för elektrisk stöt eller annan kroppsskada. 2

5 1_DVB360S_SV 28/10/04 9:23 Page 3 Allmän information Välkommen till digital satellit-tv! Tack för att du valde en TRIAX digitalbox. Följ instruktionerna i denna användarmanual noga för att få fullt utbyte av din digitala satellit-tv, särskilt om du inte är bekant med denna typ av utrustning. Din digitalbox uppfyller helt kraven i den internationella DVB-standarden (Digital Video Broadcasting). SV Uppgradering av digitalboxen Från tid till annan kan programvaran i din digitalbox behöva uppgraderas, eftersom nya tjänster och menyer kan bli tillgängliga efter hand. Även om nya menyer kan se annorlunda ut än de som beskrivs i denna manual, skall du kunna använda samma teknik för t.ex. markering och val. 3

6 1_DVB360S_SV 28/10/04 9:23 Page 4 Fjärrkontrollen Fjärrkontrollen Isättning av batterier Innan du kan använda fjärrkontrollen måste du sätta i de två medföljande AAAbatterierna enligt följande: 1. Avlägsna fjärrkontrollens lock. 2. Sätt i batterierna enligt bilden. Ge akt på polaritet (+/-). 3. Sätt tillbaka locket Lämna aldrig urladdade batterier i fjärrkontrollen Byt båda batterierna samtidigt Ta hand om urladdade batterier Följ alltid gällande miljöbestämmelser när du kastar förbrukade batterier. Fråga återförsäljaren vilka regler som gäller för återvinning av batterier, och om han kan ta hand om batterierna. 4

7 1_DVB360S_SV 28/10/04 9:23 Page 5 Fjärrkontrollen Knapparna på fjärrkontrollen SAT/DVD/TV Val av den apparat som skall styras. B På eller av (standbyläge). SV Ljud av/på. a +/- Höjer/sänker ljudvolymen. EXIT För att lämna en meny/skärmtext och återgå till TV-/radioprogram. OPEN CLOSE Informationsmeny. LIST Visa TV-lista. AV Växla mellan TV- och SAT-program. GUIDE Öppnar Viasatportalen för interaktiva tjänster (om tillgängliga). OPTIONS Byta språk för program eller undertexter (om tillgängliga). OK PR +/- Byte av kanalnummer uppåt/nedåt. BACK Återgång till föregående TV-/radiokanal eller meny. MENU Visar huvudmenyn. V, W, C och B För att flytta uppåt, nedåt, vänster och höger i menyn. OK Bekräfta/godkänna ett val på en meny. TEXT Text-TV. Sifferknappar (0-9) För att byta kanal och mata in siffror. RADIO Växling till radiokanaler. Snabbknappar för DVD Styr DVD-spelaren direkt även om du valt TV- eller SAT-läge med din fjärrkontroll. INFO Visning av kanalinformation och utökad programinformation. OBS:Vissa av knapparna beskrivs närmare på nästa sida. 5

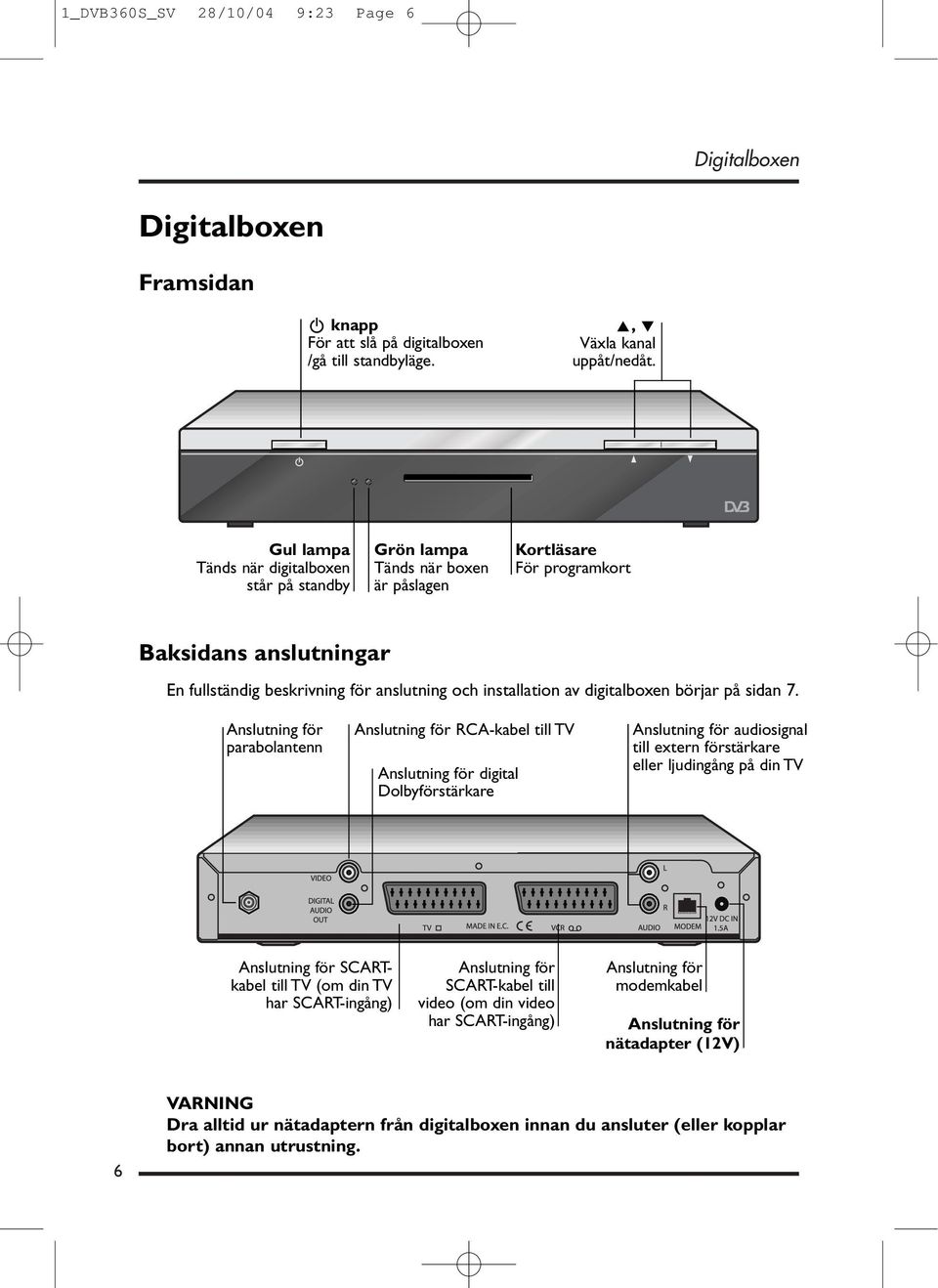

8 1_DVB360S_SV 28/10/04 9:23 Page 6 Digitalboxen Digitalboxen Framsidan B knapp För att slå på digitalboxen /gå till standbyläge. V, W Växla kanal uppåt/nedåt. Gul lampa Tänds när digitalboxen står på standby Grön lampa Tänds när boxen är påslagen Kortläsare För programkort Baksidans anslutningar En fullständig beskrivning för anslutning och installation av digitalboxen börjar på sidan 7. Anslutning för parabolantenn Anslutning för RCA-kabel till TV Anslutning för digital Dolbyförstärkare Anslutning för audiosignal till extern förstärkare eller ljudingång på din TV Anslutning för SCARTkabel till TV (om din TV har SCART-ingång) Anslutning för SCART-kabel till video (om din video har SCART-ingång) Anslutning för modemkabel Anslutning för nätadapter (12V) 6 VARNING Dra alltid ur nätadaptern från digitalboxen innan du ansluter (eller kopplar bort) annan utrustning.

9 1_DVB360S_SV 28/10/04 9:23 Page 7 Installation Installation För att installera din digitalbox, följ instruktionerna på sid Innan du börjar SV Utrustning som medföljer Avlägsna allt förpackningsemballage, om du inte redan gjort det. Du bör ha fått följande artiklar: Digitalbox (se sid. 6) Fjärrkontroll med batterier (se sid. 4) Användarmanual Nätadapter (12V) SCART-kabel Modemkabel - RJ11 till RJ11 Adapter för telefonjack (RJ11) (se sid. 10). Digitalbox OK Programkort (SmartCard) Fjärrkontroll med batterier SCART-kabel Användarmanual Likströmsaggregat (12V) Modemkabel RJ11 till RJ11 7

10 1_DVB360S_SV 28/10/04 9:23 Page 8 Installation Vad behövs mer? Programkort Om du vill se på betalkanaler behöver du ett programkort, ett s.k. smartcard. Detta finns att få hos din Viasathandlare. Parabolantenn Du behöver också en rätt monterad parabolantenn, riktad mot rätt satellit(er). Om du redan är Viasatkund, och använder din parabol för att ta emot Viasats analoga kanaler, behöver du inte göra några ändringar på din parabol utan kan gå till sidan 9 för att fortsätta installationen. Om du har en parabolantenn som inte är riktad mot rätt satellit(er) måste den justeras. Läs den information som medföljer din parabol/lnb om hur detta görs, eller begär hjälp av en yrkesman. Om du inte har någon parabolantenn installerad, be din återförsäljare att rekommendera en lokal installatör. 8

11 1_DVB360S_SV 28/10/04 9:23 Page 9 Installation Anslutning till annan utrustning Innan du börjar, förvissa dig om att din TV, video och satellitbox är placerade på lämpligt sätt: SV nära ett lätt åtkomligt vägguttag; inom räckhåll för din TV-antenn och kabeln från din parabolantenn; högst 10 meter från ett telefonjack (annars behövs en förlängningsledning till telefonjacket). VARNING Innan du ansluter digitalboxen till annan utrustning måste du koppla bort sådan utrustning från elnätet. Anslutningsmetod 1:TV och video Om du har en TV och video med SCART-anslutning kan du koppla dem enligt nedanstående schema. SCART-kabel SCART-kabel (endast en medföljer) Kabel från din parabolantenn 1. Använd den medföljande SCART-kabeln för att ansluta din digitalbox till TVns SCART-ingång så som visas på bilden. 2. Använd en annan SCART-kabel (medföljer ej) för att ansluta digitalboxen till videons SCART-ingång så som visas. 3. Anslut kabeln från din parabolantenn till digitalboxens LNB-ingång, så som visas. 9

12 1_DVB360S_SV 28/10/04 9:23 Page 10 Installation Anslutningsmetod 2: Enbart TV Om du enbart vill ansluta din digitalbox till en TV, följ nedanstående schema. 1. Använd den medföljande SCART-kabeln för att ansluta din digitalbox till TV:ns SCART-ingång så som visas på bilden. 2. Anslut kabeln från din parabolantenn till digitalboxens LNB-ingång så som visas. Anslutning av modemkabel Med din digitalbox följer adaptrar som passar för lokala telenät i Sverige, Danmark, Norge, Finland och Estland. Om ditt telefonjack ser ut som på bilden till höger behöver du ingen adapter, men du kan behöva en grenkoppling (medföljer ej) så att du kan ansluta både din digitalbox och din telefon. 1. Dra ur telefonens stickpropp ur telefonjacket i väggen. 2. Välj rätt adapter. Om du är osäker på vilken som är den rätta, jämför med ditt telefonjack. 3. Sätt i telefonens stickpropp i adaptern. 4. Ta den andra ändan av den medföljande modemkabeln och sätt den i rätt ingång på adaptern så som visas till höger. 5. Sätt i adaptern i väggens telefonjack. 10

13 1_DVB360S_SV 28/10/04 9:23 Page 11 Installation Isättning av programkort 1. Ta ut programkortet från dess emballage (om du inte redan gjort det) och håll det så att bilden på kortet är vänd uppåt, med pilen pekande mot digitalboxen, och kortets mikrochip vänd nedåt. 2. Sätt i programkortet i kortfacket på digitalboxens framsida. Skjut in kortet så långt det går utan att tvinga det. SV Skötsel av programkortet Dra inte ut och sätt i programkortet onödigt ofta. Undvik att böja programkortet och håll det utom räckhåll för barn och husdjur. Lägg inte programkortet i någon vätska och använd inte någon vätska för att rengöra det. Anslutning till eluttag 1. När du gjort övriga anslutningar, anslut nätadaptern till ingången på digitalboxen enligt bilden nedan. 2. Sätt i nätadapterns stickkontakt i eluttaget. 3. Om eluttaget har en strömbrytare, slå på den 4. Anslut övrig utrustning till eluttaget. 2 VARNING Anslut inte nätadapterns stickkontakt till eluttaget innan du gjort alla övriga anslutningar. Obs: Din digitalbox drivs med 12V likström. Enda sättet att koppla bort din digitalbox från elnätet är att dra ur nätadapterns stickkontakt från eluttaget. Din digitalbox bör därför installeras nära ett lätt åtkomligt vägguttag. 1 11

14 1_DVB360S_SV 28/10/04 9:23 Page 12 Installation Första start När du ansluter digitalboxen till eluttaget tänds alla lampor på boxens frontpanel. Efter ca 5 sekunder lyser enbart standby -lampan. Tryck på fjärrkontrollens SAT-knapp (knappen för dekoder) för att kunna styra din digitalbox, och sedan på B knappen för att slå på den. Lampan lyser nu grönt. Kontrollera att din TV är påslagen. Om Språk visas är din TV klar att ta emot digitalkanalerna. Du kan nu fortsätta installationen genom att gå till avsnittet Hur installationsmenyerna används på sid. 13. Om Språk inte visas Om du anslutit digitalboxen till TV:n via en SCART-kabel enligt metoderna 1 och 2, försök välja ett annat AV -läge på TV:n med TVns fjärrkontroll. 12

15 1_DVB360S_SV 28/10/04 9:23 Page 13 Installation Hur installationskärmarna används För de flesta installationer är detta enkelt att göra om du följer dessa instruktioner. För vissa installationer kan du dock behöva göra ytterligare inställningar - se Andra inställningar på sidan 24. OBS: Du kan när som helst under installationsprocessen gå tillbaka till föregående skärm genom att trycka på BACK. SV Val av språk Om du följt installationsanvisningarna skall följande meny nu visas på TV-skärmen. 1. Ta din fjärrkontroll. Om du inte redan satt i batterierna, gör detta nu (se sid. 4). 2. Tryck på V eller W på fjärrkontrollen tills önskat språk är markerat och tryck sedan OK. Nu visas en skärm med texten Välkommen. anm: För svenska, norska, danska och finska visas Välkommen-skärmen på det valda språket. 3. Om du vill byta språk, tryck på BACK-knappen och upprepa steg 2, annars bekräfta med OK. Tidszon När du bekräftat språkvalet visas en meny för val av tidszon.välj tidszon och tryck sedan på OK. 13

16 1_DVB360S_SV 28/10/04 9:23 Page 14 Installation Antennkonfigurationsmeny Antenninställning visas och fältet Antenninställning är markerat. Beroende på din antennkonfiguration välj: - Ett LNB: om du bara har ett mikrovågshuvud. - DiSEqC: om du har 2, 3 eller 4 mikrovågshuvuden anslutna till digitalboxen via en DiSEqC-switch. - SMATV: om du använder ett lokalt nätverk. LNB-matning - Välj Ja om din antennkonfiguration är Ett LNB. I detta fall kommer du att kunna ta emot uppdateringar av din abonnemangsstatus även i standby-läget. - Välj Nej om din antennkonfiguration är SMATV. - Välj Automatisk om du vill ha LNB-matning endast när digitalboxen är påslagen. Du kommer då inte att kunna få en uppdatering av din abonnemangsstatus i standbyläget. LNB-index (Detta fält visas endast om du valt DiSEqC på Antenninställning). Beroende på aktuell DiSEqC-ingång för det anslutna mikrovågshuvudet, välj motsvarande siffra (från 1 till 4). LNB-typ (Detta fält visas inte om du valt SMATV på Antenninställning). Beroende på LNB-typ, välj Universell, Anpassad eller Ingen. 14

17 1_DVB360S_SV 28/10/04 9:23 Page 15 Installation Lågt och högt frekvensområde (Dessa fält visas endast om du valt alternativet Anpassad på fältet LNB-typ). Använd fjärrkontrollens sifferknappar för att välja låg- eller högbandsfrekvenser. Satellitnamn (Detta fält visas inte om du valde SMATV på Antenninställning eller Ingen på fältet LNB-typ). Välj den satellit mot vilken din parabol är riktad. SV Kontroll av signal När antenninställningarna gjorts visar skärmen signalstyrkan. Använd denna skärm för att bekräfta att din digitalbox tar emot en satellitsignal. Skärmen visar satellitens namn, tillsammans med liggande staplar som indikerar satellitsignalens styrka och kvalitet. Om du valde DiSEqC på Antenninställning kan du välja en satellit med dess LNBnummer. Din digitalbox kräver en signalstyrka och signalkvalitet på minst 60% för att kunna hitta kanalerna. När du bekräftat att signalstyrkan är tillräcklig, tryck OK. Obs: Om du råkat trycka på OK innan du är klar, tryck på BACK för att få tillbaka skärmen med signalindikeringen. 15

18 1_DVB360S_SV 28/10/04 9:23 Page 16 Installation När du bekräftat att signalstyrkan räcker visas Kanalinställning. Kanalinställning Standardparametrarna räcker för att installera alla Viasat-kanaler. Om du vill göra en bredare installation finns specialiserade satellittidskrifter som anger de rätta siffrorna för följande inställningar. (Fälten Frekvens (MHz), Polarisation, Symbolhastighet och FEC visas inte om du valt Sökande eller Manuell sökning i fältet Installationstyp). Installationstyp Beroende på önskad installation välj: - Nätverk: för att installera ett visst nätverk. - Utbud: för att installera kanaler som ingår i ett visst nätverk. - Transport: för att installera kanalerna från en viss transponder. - Sökande: för att installera vissa frekvenser från en bestämd satellit. - Manuell sökning: för att söka igenom alla frekvenser på en viss satellit. Om du valt SMATV på Antenninställning är endast Manuell sökning tillgänglig. Satellitnamn (Detta fält kan bara väljas om du valt DiSEqC på Antenninställning). Välj LNB-numret för önskad satellit. Frekvens (MHz) Använd fjärrkontrollens sifferknappar för att ange frekvensen för önskad transponder. Polarisation Välj vertikal eller horisontal beroende på transponderns polaritet. Symbolhastighet Använd fjärrkontrollens sifferknappar för att ange rätt datahastighet. 16

19 1_DVB360S_SV 28/10/04 9:23 Page 17 Installation FEC Välj rätt FEC för den valda transpondern. Utbudsnummer (Detta fält är endast tillgängligt om du valt Utbud på fältet för Installationstyp). Använd fjärrkontrollens sifferknappar för att ange önskat nummer. Om du valt Manuell sökning på fältet för Installationstyp visas en ny meny där du kan söka minst 6 datahastigheter för en satellit. Välj varje fält och ange önskad datahastighet. När menyn Kanalsökning är ifylld, tryck på OK för att starta sökningen. SV Kanalsökning När du bekräftat inställningarna för kanalsökningen visas skärmen för automatisk kanalsökning. Skärmen bekräftar fortlöpande att sökning sker. När sökningen är klar visas en skärm som talar om hur många TV- och radiokanaler och andra tjänster som din digitalbox hittat. Du kan återvända till föregående meny genom att trycka på BACK-knappen. 1. För att bekräfta de funna kanalerna och visa nästa skärm, tryck OK. 2. För att titta på en TV-kanal, tryck OK på nytt. 17

20 1_DVB360S_SV 28/10/04 9:23 Page 18 Daglig användning Daglig användning On/Standby (På/Av) Tryck på knappen B på fjärrkontrollen eller på digitalboxens frontpanel. Inställning av ljud Ljudnivå: Du kan ställa in ljudnivån med a +/- -knapparna. Ljud På/Av: Tryck på -knappen för att tysta ljudet.tryck på nytt för att återfå ljudet. TV-kanaler Kanalväxling: Tryck på PR- knappen för att gå till närmast lägre kanalnummer. Tryck på PR+ knappen för att gå till närmast högre kanalnummer. Direktval av TV-kanaler: Med fjärrkontrollens sifferknappar kan du gå direkt till önskat kanalnummer. Mata in kanalnumret (max. 4 siffror) för önskad kanal. Om ingen kanal finns på begärt nummer väljs närmast lägre kanalnummer. Åter till föregående TV-kanal: Tryck på BACK-knappen för att gå tillbaka till föregående TV-kanal. Radiokanaler Direktval: Tryck på RADIO-knappen för att visa radiokanalerna. Från menyn: Tryck på fjärrkontrollens MENU-knapp för att gå till Huvudmenyn. Välj Kanaler, tryck OK och välj Radiokanaler med V/W -knapparna. Bekräfta med OK. Kanalväxling: Tryck PR- / PR+ (eller knapparna W/V) för att välja föregående/nästa radiokanal på listan. Vald radiokanal hörs. Knapparna C och B gör det möjligt att flytta till föregående / nästa sida på radiolistan. Med fjärrkontrollens sifferknappar kan du gå direkt till önskad radiokanal. Mata in kanalnumret (max. 3 siffror) för önskad kanal. Om ingen kanal finns på begärt nummer väljs närmast lägre nummer. Om du sammanställt en favoritlista för radiokanaler, visas namnet för den aktuella favoritlistan högst uppe till vänster på bildskärmen. Med knappen OPTIONS kan du göra ändringar i din favoritlista. Tryck EXIT för att gå tillbaka till TV-kanalerna. 18

21 1_DVB360S_SV 28/10/04 9:23 Page 19 Daglig användning Kanalinformation/Utökad kanalinformation Du kan få två informationsnivåer för den TV-kanal du valt. Basinformation för kanalen Utökad information Basinformationen för kanalen visas på ett band i TV-rutan under några sekunder efter att du valt en kanal, eller efter intryckning av INFO-knappen. SV Du kan justera meddelandets varaktighet på menyn Egenskaper. Utökad information kan visas genom att INFO-knappen trycks in på nytt medan basinformationen visas, och tas bort på samma sätt. Medan informationsbandet visas: Information om nästa/nuvarande program: (om tillgänglig) Tryck på B för att visa information om nästa program. Tryck på C för att visa information om nuvarande program. Information om nästa/föregående TV-kanal: (virtuell kanalväxling) Tryck på V för att visa information om nästa kanal. Tryck på W för att visa information om föregående kanal. Tryck på OK för att se den TV-kanal som önskas. 19

22 1_DVB360S_SV 28/10/04 9:23 Page 20 Daglig användning Extra funktioner: Följande ikoner kan visas på informationsbandets nedersta rad. Möjlighet att välja ett annat språk för programmet. Möjlighet att välja ett annat språk för undertexter i programmet. Namnet på listan som den aktuella kanalen finns på. Om någon av dessa ikoner syns visar en ikon längst ner på informationsbandet att du kan välja denna meny. Tryck på OPTIONS på fjärrkontrollen så att Option-skärmen visas. På denna skärm kan du skapa/välja favoritlista, byta språk för undertexter (om alternativ finns) eller att byta språk för TV-programmet (om alternativ finns). Välj önskat fält med W / V och ändra inställningen med C / B. TV-kanallista eller TV-miniguide: Tryck på GUIDE för att växla till listan med TV-kanaler. Håll GUIDE-knappen nedtryckt under mer än 2 sekunder för att växla till TV-miniguide. Tryck på EXIT för att ta bort visad information. 20

23 1_DVB360S_SV 28/10/04 9:23 Page 21 Daglig användning TV-miniguide Med TV-miniguide kan du samtidigt visa: - Listan med TV-kanaler, - Information om respektive kanal (om tillgänglig), - Levande bilder från respektive kanal i ett litet fönster. SV Direktåtkomst från varje TV-kanal: Tryck på GUIDE under mer än 2 sekunder. Från menyn: Tryck på knappen MENU på fjärrkontrollen för att gå till Huvudmenyn. Välj Kanaler, tryck OK och välj TV-kanaler med V/W knapparna. Tryck OK för att bekräfta. Om du sammanställt en favoritlista med TV-favoriter visas namnet på den aktuella listan längst upp till vänster på bildskärmen. Med OPTIONS-knappen kan du göra ändringar i den aktuella favoritlistan. Tryck på PR- / PR+ (eller W/V) för att välja föregående/nästa TV-kanal på listan. Den valda TV-kanalen visas i ett litet fönster. Med knapparna C och B kan du flytta till föregående/nästa sida. Tryck OK på fjärrkontrollen för att visa bilden i fullstorlek för den valda kanalen. Tryck EXIT eller BACK på fjärrkontrollen för att lämna TV-miniguide. 21

24 1_DVB360S_SV 28/10/04 9:23 Page 22 Daglig användning TV-kanallista Direktval från aktuell kanal: Tryck på GUIDE en gång för att visa TV-kanallistan. Om GUIDE-knappen hålls nedtryckt mer än 2 sekunder visas TV-miniguide. Tryck på V/W -knapparna för att välja föregående/nästa TV-kanal på listan. Med C och B -knapparna kan du gå till föregående/följande sidor. Tryck på OK för att visa den valda TV-kanalen på bildskärmen. Tryck EXIT eller BACK på fjärrkontrollen för att lämna TV-kanallistan. Programguide Tryck på fjärrkontrollens GUIDE-knapp för att välja Programguide på Huvudmenyn och tryck sedan på OK. När du tryckt på OK kommer du till portalen för Viasats tjänster. Via denna portal kan du söka och välja bland följande tjänster: - EPG (Elektronisk ProgramGuide), - Väderprognos, - Spel, - Nyheter, - Musikguide, - Pay-Per-View (Ticket). 22

25 1_DVB360S_SV 28/10/04 9:23 Page 23 Extra information Extra information Inspelning av digitalt satellitprogram Om du har en video, kan du spela in satellitprogram från din digitalbox. SV För att spela in ett satellitprogram: 1. Kontrollera att din digitalbox är påslagen och inställd på den kanal du vill spela in. 2. Ställ in din video för inspelning vid önskad tid och kontrollera att videon är inställd för att spela in rätt AV-kanal. Vidare information om din video finns i användarmanualen för denna. OBS: Din video måste vara rätt ansluten till digitalboxen. För information, se sid 9. Vissa program är kopieringsskyddade och spelas kanske inte upp korrekt efter inspelningen. När du gör klart för inspelning, kontrollera att din TV är inställd på samma AV-kanal som du använder när du ser på videoinspelningar, så att videon visar det som du vill spela in. Titta på andra kanaler när spelar in ett digitalt satellitprogram Du kan titta på valfri marksänd kanal medan du spelar in digital satellit-tv genom att växla kanal på din TVs fjärrkontroll. Du kan också titta på en digital kanal medan du spelar in en marksänd kanal. Du kan emellertid inte titta på en digital kanal medan du spelar in en annan digital kanal. Om du använder satellitboxens fjärrkontroll för att byta kanal under pågående inspelning kommer din video att spela in den nya kanalen. Text-TV För TV-kanal som tillhandahåller text-tv, tryck på fjärrkontrollens TEXT-knapp för att visa text-tv. Använd fjärrkontrollens sifferknappar för att välja text-tv-sida. Du kan växla mellan text-tv-sidorna med pilknapparna. V :Visa föregående text-tv-sida. W :Visa nästa text-tv-sida. Beroende på text-tv-funktionen kan eventuellt de färgade knapparna användas. I standardläget döljer text-tv programbilden.text-tvn kan också visas i transparent läge så att du kan följa programmet i bakgrunden. Denna inställning kopplas till/från med BACKknappen när text-tv visas. Tryck åter på TEXT-knappen eller EXIT-knappen för att lämna Text-TV. 23

26 1_DVB360S_SV 28/10/04 9:23 Page 24 Andra inställningar Andra inställningar Visa Huvudmenyn Du måste gå via Huvudmenyn för att göra andra inställningar. Du kan också använda Huvudmenyn för att visa listor med TV- och radiokanaler (se sid. 18). För att visa Huvudmenyn: 1. Tryck MENU. 2. Tryck V eller W för att markera det alternativ du önskar, tryck sedan OK. 3. För att lämna Huvudmenyn, tryck EXIT. Kanaler Välj fältet Kanaler och tryck OK. Kanaler-menyn visas och TV-kanaler markeras. Tryck OK för att komma till TV-miniguide. Se avsnittet Daglig användning, sid. 21, för information om hur TV-miniguide används. Radiokanaler Välj fältet Radiokanaler och tryck OK. Radiokanallistan visas. Se avsnittet Daglig användning, sid. 18, för information om hur Radiokanallistan används. Programguide Välj fältet Programguide och tryck OK. När du trycker på OK kommer du till portalen för Viasat-tjänster om du är ansluten till Viasats nätverk, annars visas TV-miniguide (se sid. 22). 24

27 1_DVB360S_SV 28/10/04 9:23 Page 25 Andra inställningar Åtkomstkontroll Välj fältet Åtkomstkontroll i Huvudmenyn och tryck OK. Menyn för Åtkomstkontroll visas och fältet Viasat är markerat. SV Om fältet Viasat inte är markerat, välj det med V / W -knapparna och tryck OK. Du kan nu söka i den meny som följer med Viasats inbyggda CA-modul. (Abonnemang, behörighetsgränser, ). Tryck BACK för att återvända till menyn Åtkomstkontroll, eller tryck EXIT för att lämna menyn. Menyn Åtkomstkontroll visar följande alternativ för information eller inställningar: Abonnemang, Begränsningar, Ändring av Smart Card PIN-kod. Välj önskat alternativ med V / W -knapparna och tryck OK på fjärrkontrollen för att visa tillhörande undermeny. Abonnemang Välj detta alternativ för att: Visa abonnemangsstatus. Begränsningar För att använda de följande undermenyerna, ombeds du ange PIN-koden för ditt programkort. Vid leveransen är PIN-koden för ditt programkort Med denna funktion kan du: Ange en viss åldersgräns för att begränsa åtkomsten av vissa programkategorier. Alternativet Alla Program undanröjer åldersgränsen (alla program kan ses utan någon PIN-kod). För övriga alternativ kommer programkortets PIN-kod att krävas när det aktuella TVprogrammet är klassat för en angiven åldersgräns. Ställa in en inköpsgräns för att i efterhand bli informerad om den inställda gränsen kommer att överskridas. Ändring av Smart Card PIN-kod Denna funktion gör det möjligt att ändra PIN-koden för ditt programkort. På sid. 28 ges mer information om hur du ändrar din PIN-kod. 25

28 1_DVB360S_SV 28/10/04 9:23 Page 26 Andra inställningar Egenskaper Välj fältet Egenskaper och tryck OK. Menyn Egenskaper visas och fältet Språk markeras. Språk När fältet Språk är markerat, tryck OK, Språkmenyn visas. På denna meny kan du välja önskat språk för menyer eller alternativa språk för program eller undertexter. Välj ett fält med V / W -knapparna och välj ett språk med C / B -knapparna. Tryck EXIT för att bekräfta ditt val och lämna menyn, eller tryck BACK för att återvända till menyn Egenskaper. OSD-inställningar 26 Välj fältet OSD-inställningar i menyn Egenskaper och tryck OK. Menyn för OSD-inställningar visas. Banner Time-out (s): Bestämmer hur lång tid programinformation visas efter kanalväxling.tillåtna värden är mellan 1 och 9 sekunder. Använd sifferknapparna för att bestämma önskad tid. Tryck på EXIT för att lämna menyn eller BACK för att återvända till menyn Egenskaper.

29 1_DVB360S_SV 28/10/04 9:23 Page 27 Andra inställningar Favoritlistor Välj fältet Favoritlistor i menyn Egenskaper och tryck OK. Menyn Favoritlistor visas. (Med hjälp av denna meny kan du skapa en favoritlista eller ändra en existerande lista). Ny lista: Välj med V / W -knapparna vilken lista du vill skapa och tryck OK. Menyn Definiera lista visas. - Tryck på C / B -knapparna för att välja ett teckenfält. - Tryck på V / W -knapparna för att ändra tecken. När du angett ett namn för listan, tryck på C eller B tills fältet Typ markeras.ange med C eller B knapparna om det är en Radio- eller TV-lista. När typen av lista bestämts, tryck OK, varefter skärmen Ändring av lista visas. Använd V / W knapparna för att välja en kanal på listan och tryck OK för att ta med den i din favoritlista. En markering visas bakom kanalnamnet. Upprepa sekvensen för att välja andra kanaler. Tryck på EXIT för att bekräfta och lämna menyn. SV Existerande lista: Välj den existerande lista du vill ändra med V / W -knapparna och tryck OK. Fältet Åtgärd väljs. Välj vad du vill göra med listan. - Ändra: Om du vill ändra listans namn och lägga till eller radera TV-kanaler från listan. - Organisera: Om du vill sortera i listan. - Radera: Om du vill radera hela listan. Föräldrakontroll På menyn Föräldrakontroll kan du spärra/öppna möjligheten att se kanaler. Välj fältet Föräldrakontroll och tryck OK. Digitalboxens PIN-kod behövs för att komma in på denna meny. Vid leveransen är boxens PIN-kod Använd fjärrkontrollens sifferknappar för att mata in PIN-koden. 27

30 1_DVB360S_SV 28/10/04 9:23 Page 28 Andra inställningar När sista siffran matats in visas menyn Föräldrakontroll och fältet Mottagarlås markeras. Markera rutan med OK-knappen om du vill låsa boxen. För att låsa upp boxen, ta bort markeringen i rutan. Det blir nu möjligt att se alla kanaler, även de som tidigare varit spärrade, så länge digitalboxen är påslagen. Låsningen aktiveras åter när digitalboxen ställs på Standby. Låsning av tjänst (Detta fält väljs endast om du aktiverat fältet Mottagarlås): Välj fältet Låsning av tjänst och tryck OK. Listan Låsning av tjänst visas. Välj med V / W -knapparna de kanaler du vill spärra och tryck OK; en markering visas bakom kanalens namn. Tryck EXIT för att bekräfta och lämna menyn. Ändring av mottagarens PIN-kod:Välj fältet Ändring av mottagarens PIN-kod och tryck OK. Skärmen Ändring av mottagarens PIN-kod visas. På denna meny kan du ändra digitalboxens PIN-kod. Använd fjärrkontrollens sifferknappar för att mata in en ny PIN-kod. Upprepa inmatningen av den nya PIN-koden för att bekräfta. Bekräfta med OK. Ett meddelande på skärmen visar att ändringen är klar. 28 Tryck på EXIT för att lämna menyn eller BACK för att återvända till menyn Föräldrakontroll.

31 1_DVB360S_SV 28/10/04 9:23 Page 29 Andra inställningar Inställningar På denna meny kan du utföra ytterligare kanalsökningar, ändra TV-/videoinställningar, ställa in en lokal tidszon och konfigurera ditt modem. SV Välj Inställningar på Huvudmenyn och tryck OK. Menyn Inställningar visas med fältet Kanalinställning markerat. Tryck OK för att välja menyn för Kanalinställning. För att komma åt denna meny kan du bli ombedd att ange digitalboxens PIN-kod. Kanalinställning När du kommit till menyn är alternativet Antenninställning markerat. Tryck OK för att välja menyn. 29

32 1_DVB360S_SV 28/10/04 9:23 Page 30 Andra inställningar Menyn Antenninställning visas. I avsnittet Första installation, sid. 14, finns mer information om denna meny. Kanalinställning:Välj fältet Kanalinställning och tryck OK. Kanalinställnings-menyn visas. I avsnittet Första Installation, sid. 16, finns mer information om denna meny. Radera:Välj fältet Radera och tryck OK. Skärmen Radera visas. Tryck OK om du vill radera hela kanallistan. OBS!: Alla kanaler som lagrats i listan kommer att raderas. 30

33 1_DVB360S_SV 28/10/04 9:23 Page 31 Andra inställningar TV-/ Videoinställning Med denna meny kan du ställa in TV/video efter personliga önskemål. Välj fältet TV-/ Videoinställning i menyn Inställningar och tryck OK. Menyn TV-/ Videoinställning visas och fältet TV-format är markerat. SV - TV-format: Med C / B -knapparna kan du ställa du in TV-skärmens bildformat till 4:3 Letterbox, 16:9 eller 4:3 Pan and Scan - TV-utsignal: Använd C / B -knapparna för att ändra TV-inställningen till RGB, S-Video eller CVBS. - Videoutsignal:Använd C / B -knapparna för att ändra videoinställningen till S-Video eller CVBS. - Videostandard: Använd C / B -knapparna för att sätta videostandarden till SECAM eller PAL. Tidszon Välj alternativet Tidszon i Inställningar och tryck OK. Skärmen för Tidszon visas. Använd C / B -knapparna för att ställa in din lokala tidszon. 31

34 1_DVB360S_SV 28/10/04 9:23 Page 32 Andra inställningar Modeminställning Med denna meny kan du ange ett eventuellt prefixnummer som modemet måste slå för att komma ut på en extern linje (t.ex. om uppringningen sker via en växel). Välj fältet Modeminställning i Inställningar och tryck OK. Skärmen för Modeminställning visas. Prefix för extern linje: Om det behövs ett prefixnummer för att nå en extern linje, ange antalet siffror i numret (mellan 1 och 10), välj annars alternativet Inget. Prefixvärde: Använd fjärrkontrollens sifferknappar för att ange nödvändigt nummer. Mjukvaruuppdatering På denna meny kan du uppgradera digitalboxens programvara från satelliten. Välj fältet Mjukvaruuppdatering i Inställningar och tryck OK. Skärmen för Mjukvaruuppdatering visas. Du kan antingen ställa in nödvändiga parametrar manuellt eller aktivera den automatiska nerladdningen. Välj med C / B -knapparna: Automatisk: Sker med standardvärden eller senast angivna manuella värden. Manuell: Ange värden från en specifik meny (se nedan). Tryck OK för att bekräfta. Om automatisk nerladdning väljs börjar nerladdningen omedelbart. Om du vill göra uppdateringen manuellt ombeds du att fylla i följande fält: Satellit, Frekvens (MHz), Polarisation, Symbolhastighet, FEC. När dessa parametrar angetts, tryck OK för att bekräfta och börja nerladdningen. 32

35 1_DVB360S_SV 28/10/04 9:23 Page 33 Andra inställningar Återställande av ursprungliga inställningar Med denna meny kan du återvända till de fabriksinställda parametrarna. För att komma till denna meny krävs inmatning av digitalboxens PIN-kod. Välj fältet Återställande av ursprungliga inställningar i Inställningar och tryck OK. Skärmen Återställande av ursprungliga inställningar visas. OBS!: Om du trycker på OK, raderas alla dina inställningar. Tryck OK för att återställa alla parametrar till ursprungsvärdet och återvända till Konfigurationsmenyn. SV Information Välj Information på Huvudmenyn och tryck OK. Menyn Information visas med alternativet Mottagarinformation markerat. Tryck OK för att gå till menyn Mottagarinformation. Mottagarinformation På denna meny får du information om din digitalbox (Märke, modellversion, programvaruversion, serienummer ). Dessa uppgifter kan vara av intresse för Viasats kundservice. Tryck BACK för att återvända till menyn Information eller EXIT för att lämna menyn. Signalkvalitet Välj fältet Signalkvalitet på menyn Information och tryck OK. Skärmen Signalkvalitet visas. På denna meny kan du kontrollera kvaliteten på den satellitsignal som kommer till din digitalbox. Kontrollera att signalen är tillräcklig och tryck BACK för att återvända till menyn Information eller EXIT för att lämna menyn. 33

36 1_DVB360S_SV 28/10/04 9:23 Page 34 Felsökning Om problem uppstår * Innan du börjar kontrollera digitalboxens olika anslutningar, koppla bort strömförsörjningen till all utrustning. När du kontrollerat och återanslutit annan utrustning till digitalboxen, anslut åter strömmen på ett säkert sätt (se sid. 11). Problem Digitalboxen fungerar inte, inga lampor lyser på frontpanelen. Trolig orsak Digitalboxen har ingen spänning. Åtgärd Kontrollera att nätsladdens kontakt är ordentligt istucken och att nätuttaget har spänning (pröva med en lampa). Digitalboxen fungerar inte, frontpanelens Standby -lampa lyser rött. Digitalboxen är frånslagen. Tryck på Standby -knappen (B) på frontpanelen, eller på fjärrkontrollen. Digitalboxen fungerar inte, frontpanelens Standby -lampa lyser grönt. Digitalboxen är inte rätt ansluten till din övriga utrustning, eller övrig utrustning är felaktigt ansluten. Kontrollera att alla anslutningar har gjorts på rätt sätt. Kontrollera att din TV har ström och är påslagen. Din TV är inte inställd för att visa satellitkanaler. Om digitalboxen är ansluten till din TV via en SCART-kabel, försök hitta rätt AV-kanal på TVn. TV-bilden störs av interferens. Digitalboxens fjärrkontroll fungerar inte. Din TV är inte rätt inställd. Det finns något föremål mellan fjärrkontrollen och boxen. Batterierna är slut eller har vänts fel. Kontrollera att din TV är rätt inställd för digitalboxen. För mer information, se användarmanualen för din TV. Rikta alltid fjärrkontrollen direkt mot boxen och se till att inget hinder finns mellan fjärrkontrollen och boxen. IR-lampan på boxens frontpanel skall blinka varje gång du trycker på någon av fjärrkontrollens knappar. Om inte, tryck på fjärrkontrollens SATknapp. Kontrollera batterierna och byt dem om nödvändigt. 34

37 1_DVB360S_SV 28/10/04 9:23 Page 35 Specifikation Problem Trolig orsak Åtgärd Du har glömt din PIN-kod Menyer och informationsrader är på ett språk du inte förstår. Digitalboxen reagerar inte på fjärrkontrollen (den röda lysdioden på boxens frontpanel blinkar inte). Menyspråket har ändrats till ett annat språk. Din fjärrkontroll kan vara konfigurerad för DVD, video eller TV. Ring Kundservice för att få hjälp. Du kan ändra menyspråket på följande sätt: 1. Tryck MENU när du ställt in en satellitkanal. 2. Tryck på W 3 gånger så att menyalternativet Egenskaper markeras. 3. Tryck OK. Menyn Egenskaper visas. Det första, markerade alternativet är Språk, tryck OK. 4. Tryck på B tills rätt språk visas. 5. Tryck på BACK. Menyerna bör nu vara på rätt språk. 6. Tryck på EXIT för att återgå till digital satellit-tv. Tryck på fjärrkontollens SAT-knapp. SV Specifikation På grund av fortlöpande produktförbättring kan denna specifikation ändras utan varsel. Allmänt Driftspänning: Effektförbrukning: Vikt: Mått: Driftstemperatur: Förvaringstemperatur: 12V likström 20W (max.) 1,3 kg 252mm x 42mm x 138mm 0 C till +40 C -20 C till +60 C Anslutningar på baksidan Ingång: Telefonledning: Övriga: LNB-ingång: Likström RJ11 TV-SCART, video-scart, video ut, ljud ut, RF-tuner, SPIDIF koaxial IEC F-typ hona 35

38 0_DVB360S_COV 3/11/04 16:24 Page
