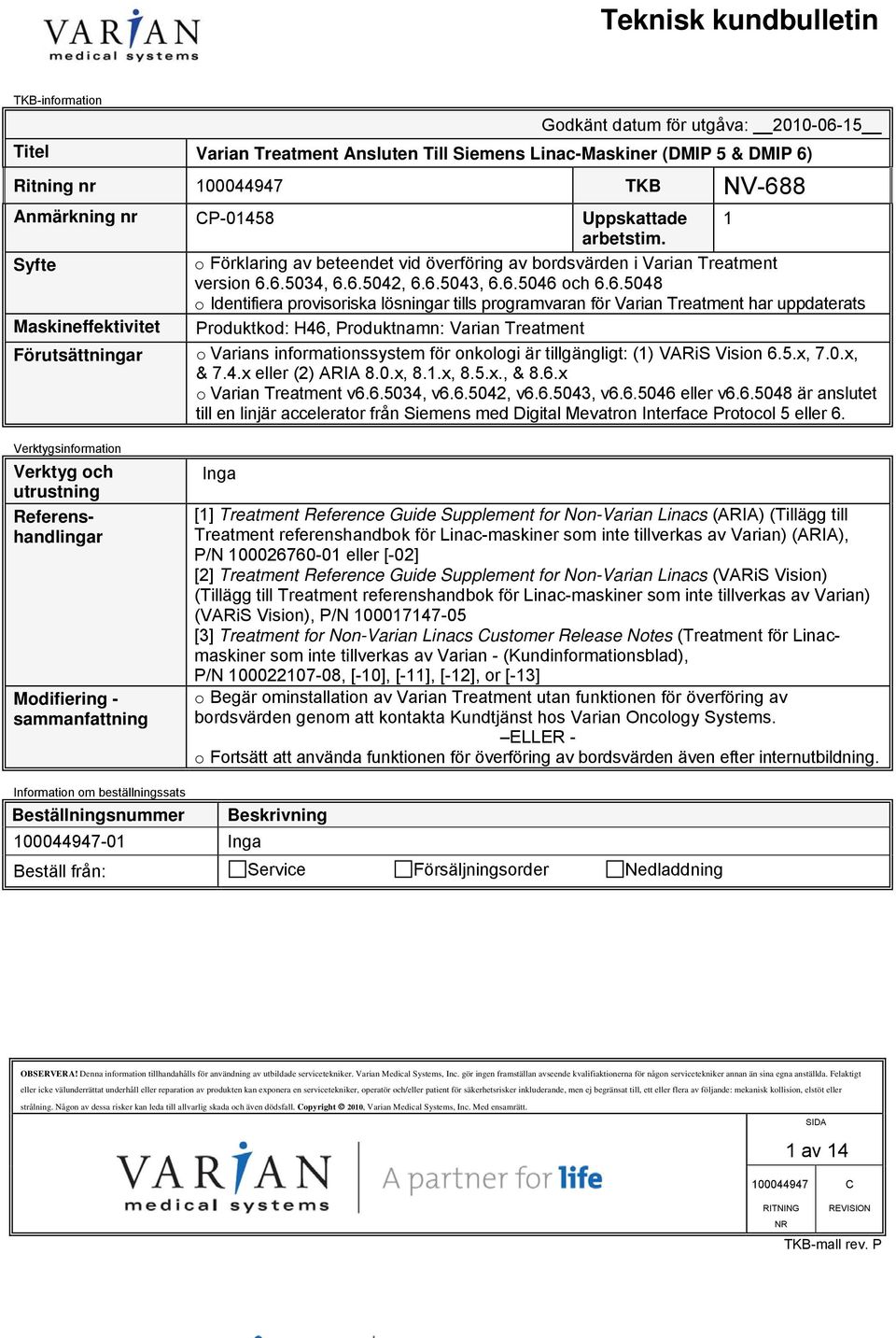

1 TKB-information Godkänt datum för utgåva: Titel Varian Treatment Ansluten Till Siemens Linac-Maskiner (DMIP 5 & DMIP 6) Ritning nr TKB NV-688 Anmärkning nr CP Uppskattade 1 arbetstim. Syfte o Förklaring av beteendet vid överföring av bordsvärden i Varian Treatment version , , , och o Identifiera provisoriska lösningar tills programvaran för Varian Treatment har uppdaterats Maskineffektivitet Produktkod: H46, Produktnamn: Varian Treatment Förutsättningar o Varians informationssystem för onkologi är tillgängligt: (1) VARiS Vision 6.5.x, 7.0.x, & 7.4.x eller (2) ARIA 8.0.x, 8.1.x, 8.5.x., & 8.6.x o Varian Treatment v , v , v , v eller v är anslutet till en linjär accelerator från Siemens med Digital Mevatron Interface Protocol 5 eller 6. Verktygsinformation Verktyg och utrustning Referenshandlingar Modifiering - sammanfattning Inga [1] Treatment Reference Guide Supplement for Non-Varian Linacs (ARIA) (Tillägg till Treatment referenshandbok för Linac-maskiner som inte tillverkas av Varian) (ARIA), P/N eller [-02] [2] Treatment Reference Guide Supplement for Non-Varian Linacs (VARiS Vision) (Tillägg till Treatment referenshandbok för Linac-maskiner som inte tillverkas av Varian) (VARiS Vision), P/N [3] Treatment for Non-Varian Linacs Customer Release Notes (Treatment för Linacmaskiner som inte tillverkas av Varian - (Kundinformationsblad), P/N , [-10], [-11], [-12], or [-13] o Begär ominstallation av Varian Treatment utan funktionen för överföring av bordsvärden genom att kontakta Kundtjänst hos Varian Oncology Systems. ELLER - o Fortsätt att använda funktionen för överföring av bordsvärden även efter internutbildning. Information om beställningssats Beställningsnummer Beskrivning -01 Inga Beställ från: Service Försäljningsorder Nedladdning gör ingen framställan avseende kvalifiaktionerna för någon servicetekniker annan än sina egna anställda. Felaktigt eller icke säkerhetsrisker inkluderande, men ej begränsat till, ett eller flera av följande: mekanisk kollision, elstöt eller strålning. Någon av 1 av 14 C RITNING REVISION NR TKB-mall rev. P

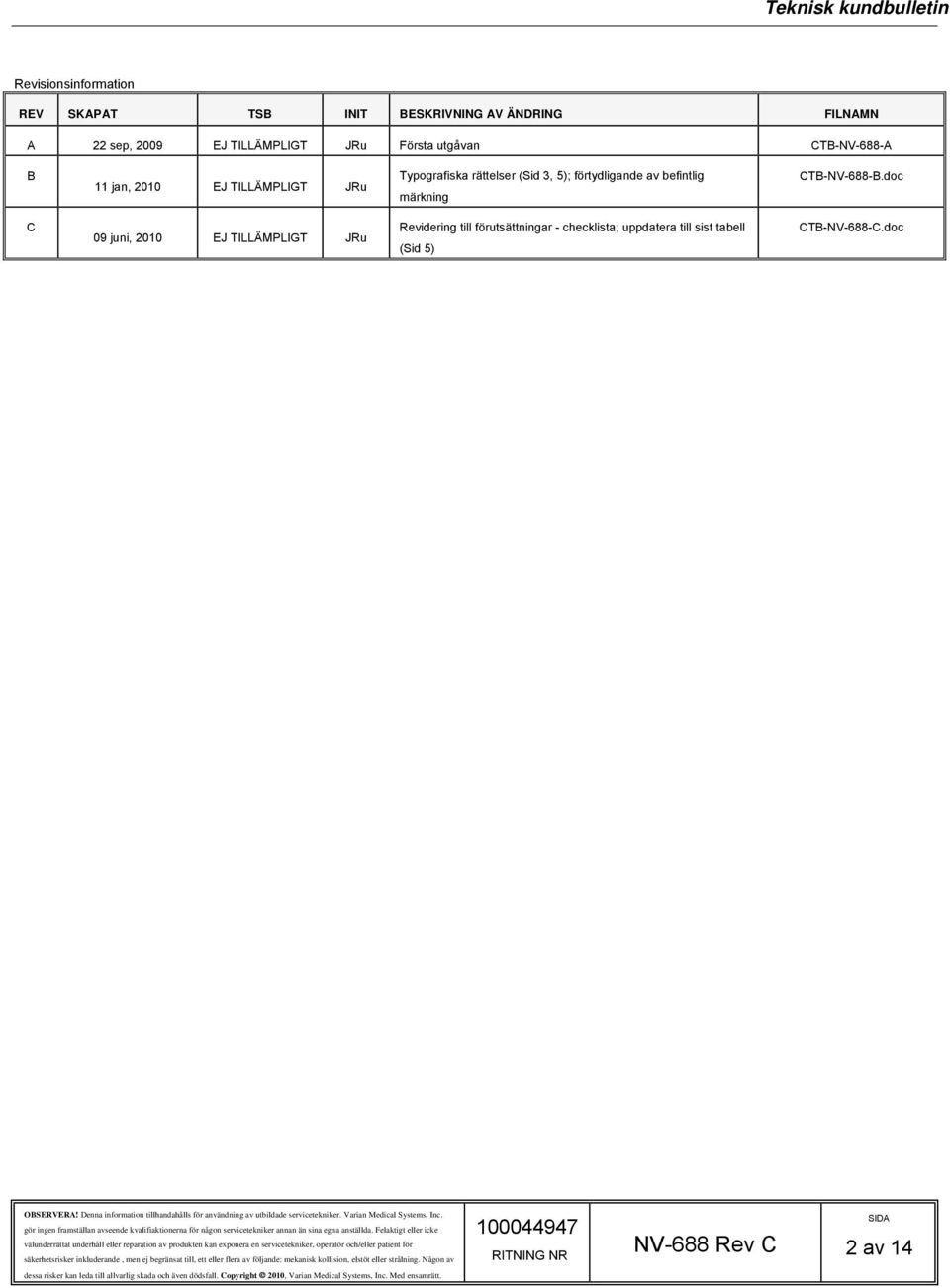

2 Revisionsinformation REV SKAPAT TSB INIT BESKRIVNING AV ÄNDRING FILNAMN A 22 sep, 2009 EJ TILLÄMPLIGT JRu Första utgåvan CTB-NV-688-A B 11 jan, 2010 EJ TILLÄMPLIGT JRu Typografiska rättelser (Sid 3, 5); förtydligande av befintlig märkning CTB-NV-688-B.doc C 09 juni, 2010 EJ TILLÄMPLIGT JRu Revidering till förutsättningar - checklista; uppdatera till sist tabell (Sid 5) CTB-NV-688-C.doc 2 av 14

3 Customer Technical Bulletin ALLMÄN INFORMATION Läs hela detta dokument innan modifieringen påbörjas. PRESTANDAKONTROLL Genomför en noggrann prestandaverifiering innan något system monteras ned eller modifieras. Anteckna alla driftsavvikelser. SÄKERHETSPROCEDURER Innan du börjar arbeta med Oncology-systemets produkter bör du göra dig bekant med Oncologysystemets kundsäkerhetsprinciper (OSKS). Säkerställ att OSKS-rutiner och procedurer efterföljs vid utförande av denna ändring. Se produktens användarhandbok beträffande säkerhetsanvisningar. FÖRUTSÄTTNINGAR - CHECKLISTA Denna tekniska kundbulletin gäller för din aktuella installation av Varian Treatment om alla nedanstående villkor uppfyllts. Nr Beskrivning Ja Nej 1 Varian Treatment version , , , eller har installerats 2 Siemens Linac som använder protokoll DMIP 5 eller DMIP 6 3 Funktionen för överföring av bordsvärden har installerats Om du har svarat Ja () på alla tre ovanstående förhållanden gäller denna kundbulletin för din arbetsplats och den aktuella konfigurationen. Läs igenom hela denna tekniska kundbulletin. Om du inte är säker på om funktionen för överföring av bordsvärden lades till eller inte under installationen av Varian Treatment, bör du kontakta din representant på kundtjänstavdelningen hos Varian för att få hjälp. DWG NO. 3 av 14

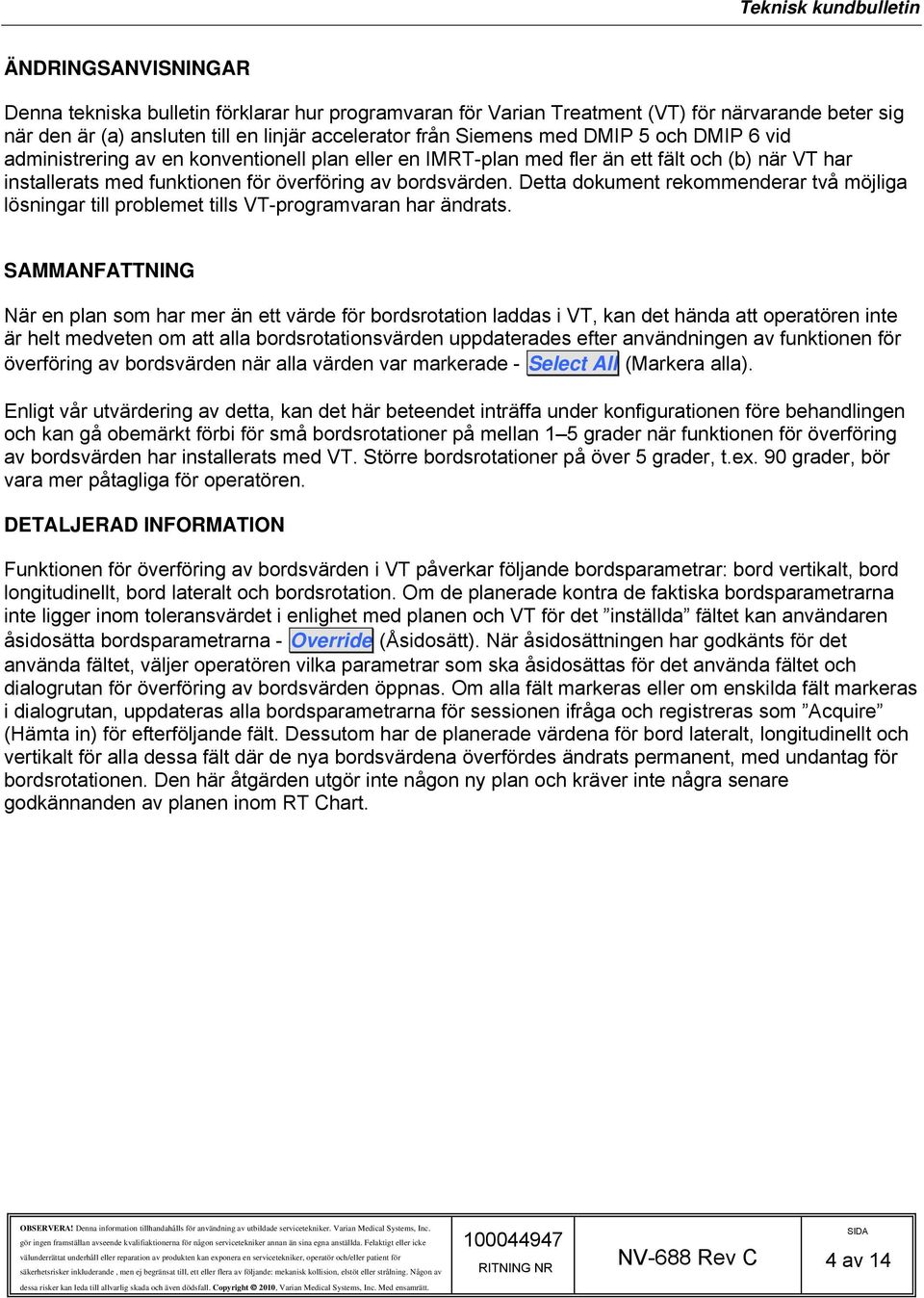

4 ÄNDRINGSANVISNINGAR Denna tekniska bulletin förklarar hur programvaran för Varian Treatment (VT) för närvarande beter sig när den är (a) ansluten till en linjär accelerator från Siemens med DMIP 5 och DMIP 6 vid administrering av en konventionell plan eller en IMRT-plan med fler än ett fält och (b) när VT har installerats med funktionen för överföring av bordsvärden. Detta dokument rekommenderar två möjliga lösningar till problemet tills VT-programvaran har ändrats. SAMMANFATTNING När en plan som har mer än ett värde för bordsrotation laddas i VT, kan det hända att operatören inte är helt medveten om att alla bordsrotationsvärden uppdaterades efter användningen av funktionen för överföring av bordsvärden när alla värden var markerade - Select All (Markera alla). Enligt vår utvärdering av detta, kan det här beteendet inträffa under konfigurationen före behandlingen och kan gå obemärkt förbi för små bordsrotationer på mellan 1 5 grader när funktionen för överföring av bordsvärden har installerats med VT. Större bordsrotationer på över 5 grader, t.ex. 90 grader, bör vara mer påtagliga för operatören. DETALJERAD INFORMATION Funktionen för överföring av bordsvärden i VT påverkar följande bordsparametrar: bord vertikalt, bord longitudinellt, bord lateralt och bordsrotation. Om de planerade kontra de faktiska bordsparametrarna inte ligger inom toleransvärdet i enlighet med planen och VT för det inställda fältet kan användaren åsidosätta bordsparametrarna - Override (Åsidosätt). När åsidosättningen har godkänts för det använda fältet, väljer operatören vilka parametrar som ska åsidosättas för det använda fältet och dialogrutan för överföring av bordsvärden öppnas. Om alla fält markeras eller om enskilda fält markeras i dialogrutan, uppdateras alla bordsparametrarna för sessionen ifråga och registreras som Acquire (Hämta in) för efterföljande fält. Dessutom har de planerade värdena för bord lateralt, longitudinellt och vertikalt för alla dessa fält där de nya bordsvärdena överfördes ändrats permanent, med undantag för bordsrotationen. Den här åtgärden utgör inte någon ny plan och kräver inte några senare godkännanden av planen inom RT Chart. 4 av 14

5 EXEMPEL Som exempel har vi en godkänd plan med tre fält som kallas Fa1, Fb2 och Fc3 med de angivna bordsparametrarna i nedanstående tabell. Ursprungligen planerade bordsvärden för fält Fältordning Fältnamn Bord longitudinellt Bord lateralt Bord vertikalt Bordsrotation 1 Fa1 0 cm 1 cm 94 cm 0 2 Fb2 0 cm 1 cm 94 cm 0 3 Fc3 0 cm 5 cm 94 cm 90 Fältet Fa1 är inställt, men bord lateralt ligger utanför toleransvärdet. Operatören åsidosätter - Override - Fa1, och använder samma bordsparametrar för Fb2 och Fc3 i dialogrutan för överföring av bordsvärden, antingen var för sig eller genom att välja Select Al. De planerade bordsvärdena för alla fält för den här sessionen är desamma som för fält Fa1. Se nedanstående tabell. Uppdaterade bordsvärden för fälten med hjälp av funktionen för överföring av bordsvärden i VT Fältordning Fältnamn Bord longitudinellt Bord lateralt Bord vertikalt Bordsrotation 1 Fa1 0 cm 4 cm 94 cm 0 2 Fb2 0 cm 4 cm 94 cm 0 3 Fc3 0 cm 4 cm 94 cm 0 Observera att bordsrotationen för fält Fc3 uppdaterades från 90 till 0. VT-användargränssnittet ger inga ytterligare indikationer till operatören om att ändringen har skett för den här sessionen. Det omvända skulle gälla om Fc3 användes som det ursprungliga värdet för överföring av bordsvärde efter en godkänd åsidosättning där bord vertikalt låg utanför toleransvärdet för sessionen i fråga. Se båda tabellerna nedan. Ursprungligen planerade bordsvärden för fält Fältordning Fältnamn Bord longitudinellt Bord lateralt Bord vertikalt Bordsrotation 1 Fa1 0 cm 1 cm 94 cm 0 2 Fb2 0 cm 1 cm 94 cm 0 3 Fc3 0 cm 5 cm 94 cm 90 Uppdaterade bordsvärden för fälten med hjälp av funktionen för överföring av bordsvärden i VT Fältordning Fältnamn Bord longitudinellt Bord lateralt Bord vertikalt Bordsrotation 1 Fa1 0 cm 5 cm 98 cm 90 2 Fb2 0 cm 5 cm 98 cm 90 3 Fc3 0 cm 5 cm 98 cm 90 När du granskar patientens plan med RT Chart kommer du att märka att de planerade bordsparametrarna, med undantag av bordsrotation, har uppdaterats permanent med funktionen för överföring av bordsvärde i VT. Det här problemet kan undvikas med en av nedanstående metoder. 5 av 14

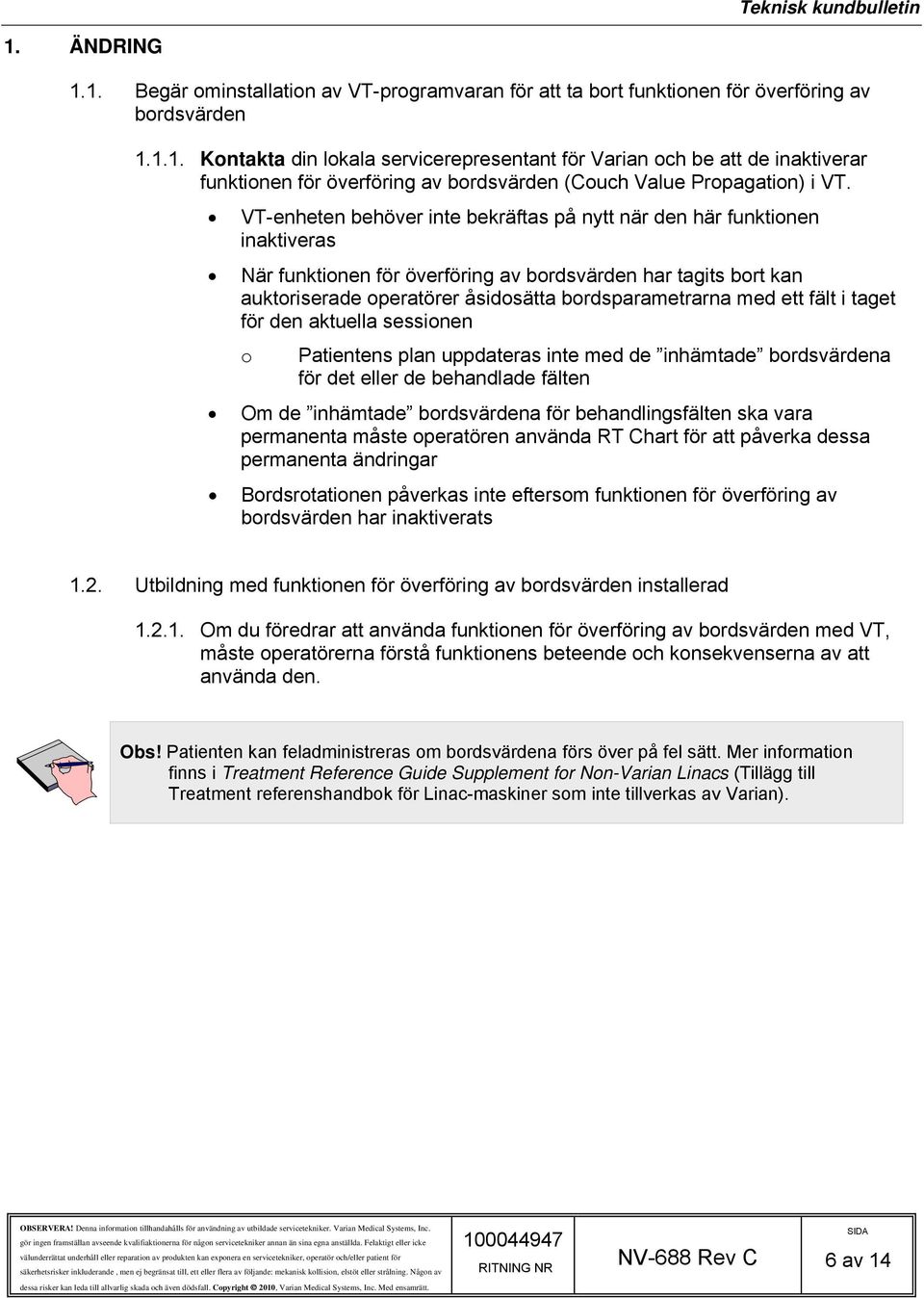

6 1. ÄNDRING 1.1. Begär ominstallation av VT-programvaran för att ta bort funktionen för överföring av bordsvärden Kontakta din lokala servicerepresentant för Varian och be att de inaktiverar funktionen för överföring av bordsvärden (Couch Value Propagation) i VT. VT-enheten behöver inte bekräftas på nytt när den här funktionen inaktiveras När funktionen för överföring av bordsvärden har tagits bort kan auktoriserade operatörer åsidosätta bordsparametrarna med ett fält i taget för den aktuella sessionen o Patientens plan uppdateras inte med de inhämtade bordsvärdena för det eller de behandlade fälten Om de inhämtade bordsvärdena för behandlingsfälten ska vara permanenta måste operatören använda RT Chart för att påverka dessa permanenta ändringar Bordsrotationen påverkas inte eftersom funktionen för överföring av bordsvärden har inaktiverats 1.2. Utbildning med funktionen för överföring av bordsvärden installerad Om du föredrar att använda funktionen för överföring av bordsvärden med VT, måste operatörerna förstå funktionens beteende och konsekvenserna av att använda den. Obs! Patienten kan feladministreras om bordsvärdena förs över på fel sätt. Mer information finns i Treatment Reference Guide Supplement for Non-Varian Linacs (Tillägg till Treatment referenshandbok för Linac-maskiner som inte tillverkas av Varian). 6 av 14

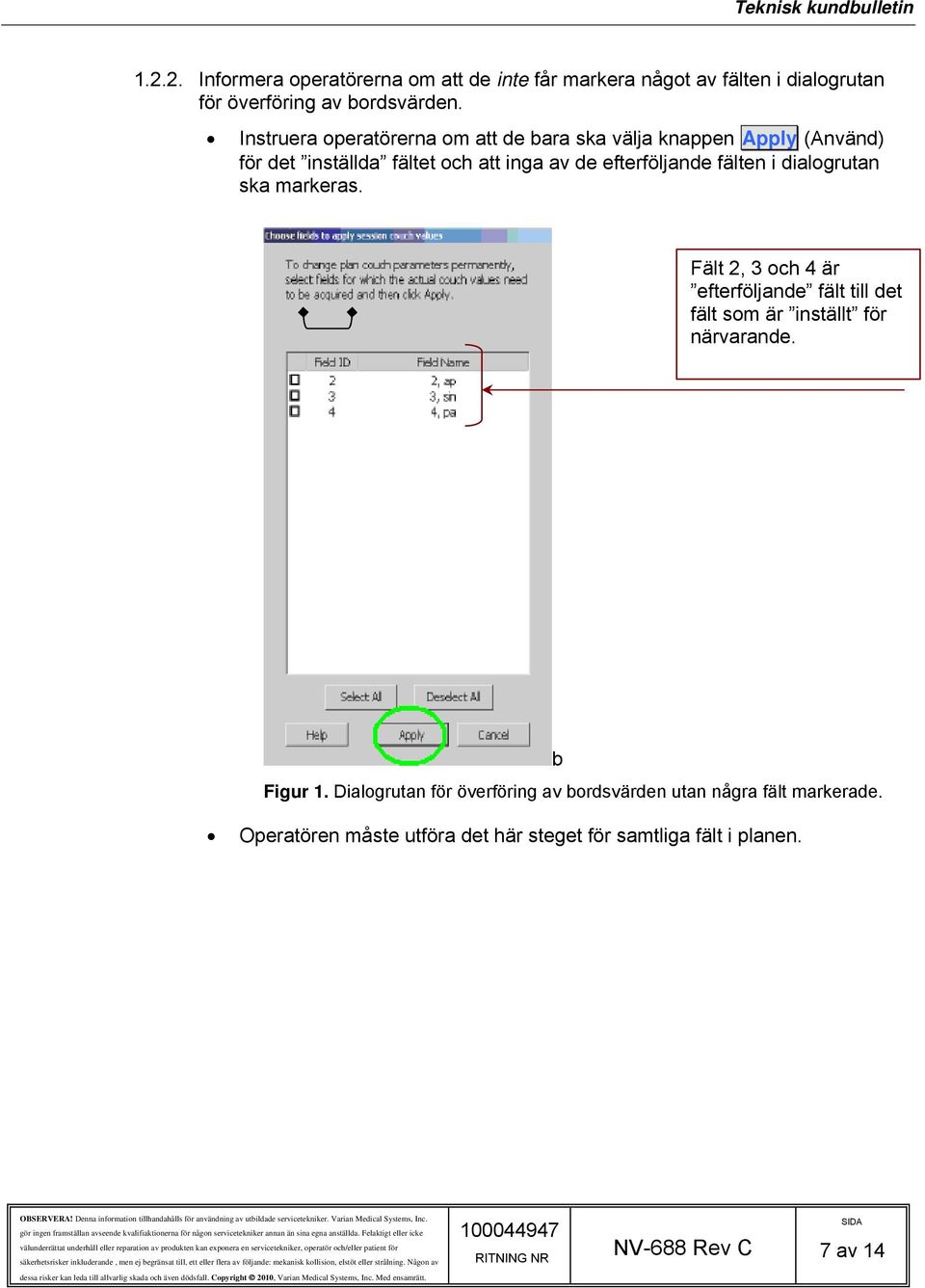

7 Informera operatörerna om att de inte får markera något av fälten i dialogrutan för överföring av bordsvärden. Instruera operatörerna om att de bara ska välja knappen Apply (Använd) för det inställda fältet och att inga av de efterföljande fälten i dialogrutan ska markeras. Fält 2, 3 och 4 är efterföljande fält till det fält som är inställt för närvarande. b Figur 1. Dialogrutan för överföring av bordsvärden utan några fält markerade. Operatören måste utföra det här steget för samtliga fält i planen. 7 av 14

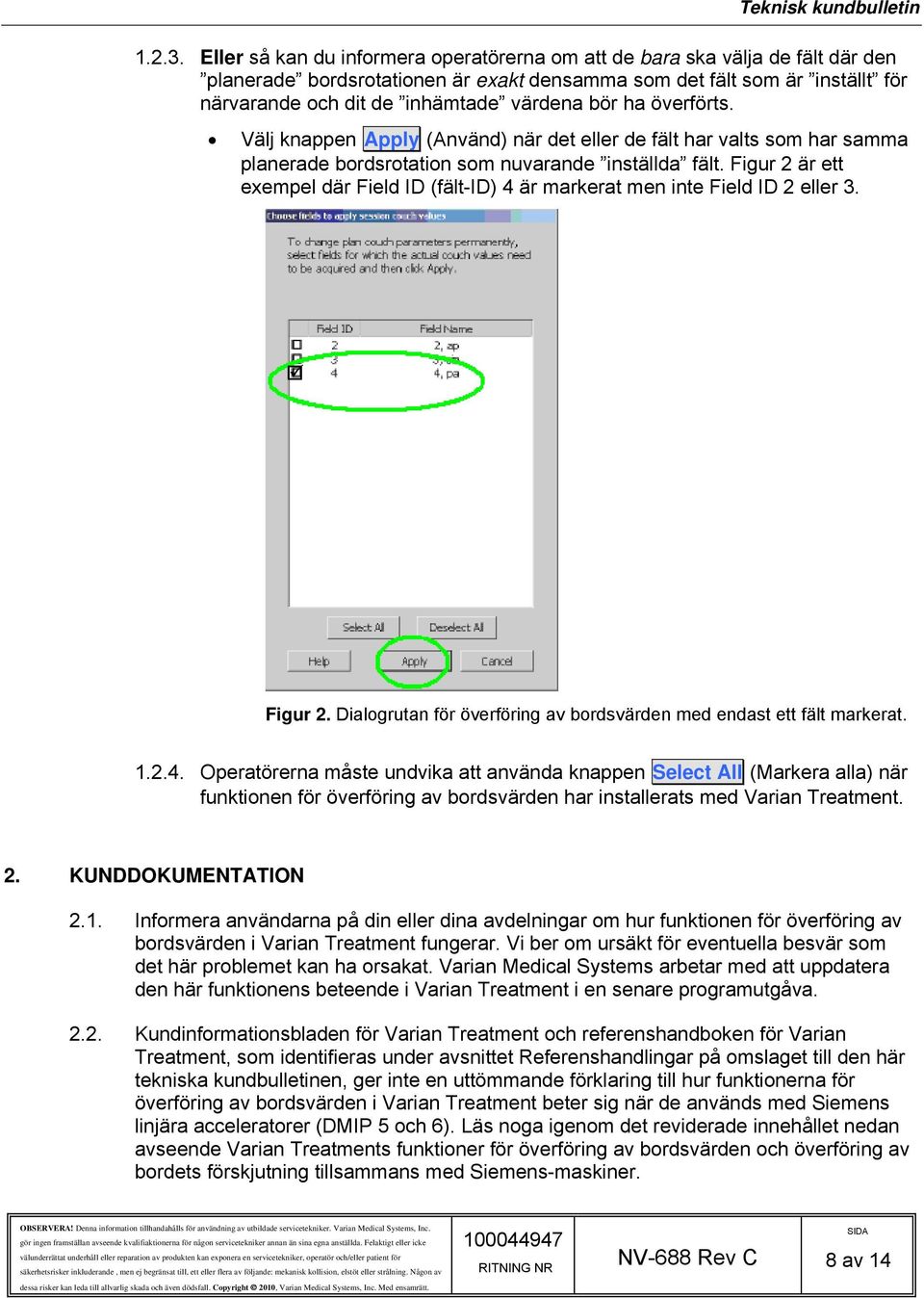

8 Eller så kan du informera operatörerna om att de bara ska välja de fält där den planerade bordsrotationen är exakt densamma som det fält som är inställt för närvarande och dit de inhämtade värdena bör ha överförts. Välj knappen Apply (Använd) när det eller de fält har valts som har samma planerade bordsrotation som nuvarande inställda fält. Figur 2 är ett exempel där Field ID (fält-id) 4 är markerat men inte Field ID 2 eller 3. Figur 2. Dialogrutan för överföring av bordsvärden med endast ett fält markerat Operatörerna måste undvika att använda knappen Select All (Markera alla) när funktionen för överföring av bordsvärden har installerats med Varian Treatment. 2. KUNDDOKUMENTATION 2.1. Informera användarna på din eller dina avdelningar om hur funktionen för överföring av bordsvärden i Varian Treatment fungerar. Vi ber om ursäkt för eventuella besvär som det här problemet kan ha orsakat. Varian Medical Systems arbetar med att uppdatera den här funktionens beteende i Varian Treatment i en senare programutgåva Kundinformationsbladen för Varian Treatment och referenshandboken för Varian Treatment, som identifieras under avsnittet Referenshandlingar på omslaget till den här tekniska kundbulletinen, ger inte en uttömmande förklaring till hur funktionerna för överföring av bordsvärden i Varian Treatment beter sig när de används med Siemens linjära acceleratorer (DMIP 5 och 6). Läs noga igenom det reviderade innehållet nedan avseende Varian Treatments funktioner för överföring av bordsvärden och överföring av bordets förskjutning tillsammans med Siemens-maskiner. 8 av 14

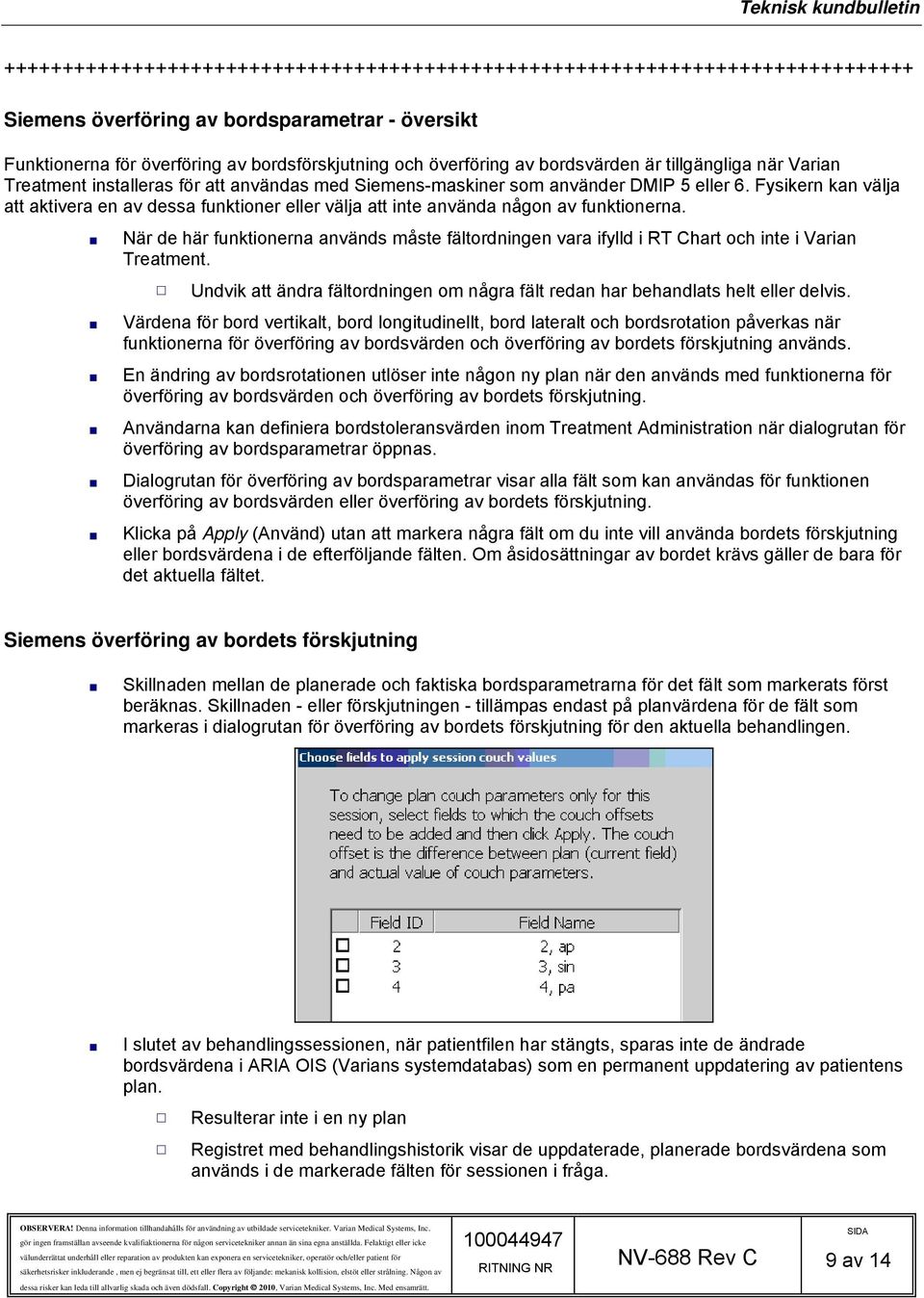

9 Siemens överföring av bordsparametrar - översikt Funktionerna för överföring av bordsförskjutning och överföring av bordsvärden är tillgängliga när Varian Treatment installeras för att användas med Siemens-maskiner som använder DMIP 5 eller 6. Fysikern kan välja att aktivera en av dessa funktioner eller välja att inte använda någon av funktionerna. När de här funktionerna används måste fältordningen vara ifylld i RT Chart och inte i Varian Treatment. Undvik att ändra fältordningen om några fält redan har behandlats helt eller delvis. Värdena för bord vertikalt, bord longitudinellt, bord lateralt och bordsrotation påverkas när funktionerna för överföring av bordsvärden och överföring av bordets förskjutning används. En ändring av bordsrotationen utlöser inte någon ny plan när den används med funktionerna för överföring av bordsvärden och överföring av bordets förskjutning. Användarna kan definiera bordstoleransvärden inom Treatment Administration när dialogrutan för överföring av bordsparametrar öppnas. Dialogrutan för överföring av bordsparametrar visar alla fält som kan användas för funktionen överföring av bordsvärden eller överföring av bordets förskjutning. Klicka på Apply (Använd) utan att markera några fält om du inte vill använda bordets förskjutning eller bordsvärdena i de efterföljande fälten. Om åsidosättningar av bordet krävs gäller de bara för det aktuella fältet. Siemens överföring av bordets förskjutning Skillnaden mellan de planerade och faktiska bordsparametrarna för det fält som markerats först beräknas. Skillnaden - eller förskjutningen - tillämpas endast på planvärdena för de fält som markeras i dialogrutan för överföring av bordets förskjutning för den aktuella behandlingen. I slutet av behandlingssessionen, när patientfilen har stängts, sparas inte de ändrade bordsvärdena i ARIA OIS (Varians systemdatabas) som en permanent uppdatering av patientens plan. Resulterar inte i en ny plan Registret med behandlingshistorik visar de uppdaterade, planerade bordsvärdena som används i de markerade fälten för sessionen i fråga. 9 av 14

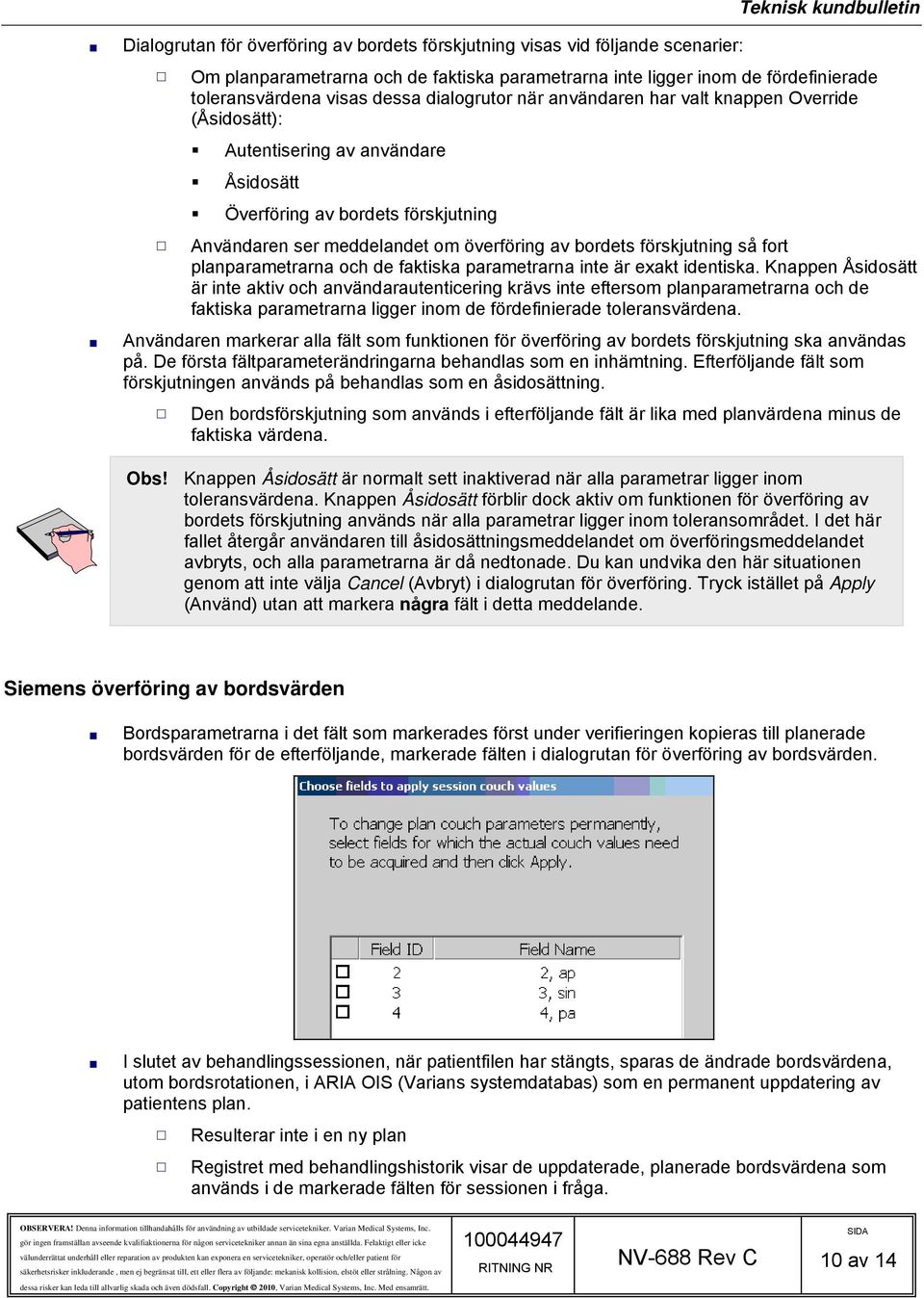

10 Dialogrutan för överföring av bordets förskjutning visas vid följande scenarier: Om planparametrarna och de faktiska parametrarna inte ligger inom de fördefinierade toleransvärdena visas dessa dialogrutor när användaren har valt knappen Override (Åsidosätt): Autentisering av användare Åsidosätt Överföring av bordets förskjutning Användaren ser meddelandet om överföring av bordets förskjutning så fort planparametrarna och de faktiska parametrarna inte är exakt identiska. Knappen Åsidosätt är inte aktiv och användarautenticering krävs inte eftersom planparametrarna och de faktiska parametrarna ligger inom de fördefinierade toleransvärdena. Användaren markerar alla fält som funktionen för överföring av bordets förskjutning ska användas på. De första fältparameterändringarna behandlas som en inhämtning. Efterföljande fält som förskjutningen används på behandlas som en åsidosättning. Den bordsförskjutning som används i efterföljande fält är lika med planvärdena minus de faktiska värdena. Obs! Knappen Åsidosätt är normalt sett inaktiverad när alla parametrar ligger inom toleransvärdena. Knappen Åsidosätt förblir dock aktiv om funktionen för överföring av bordets förskjutning används när alla parametrar ligger inom toleransområdet. I det här fallet återgår användaren till åsidosättningsmeddelandet om överföringsmeddelandet avbryts, och alla parametrarna är då nedtonade. Du kan undvika den här situationen genom att inte välja Cancel (Avbryt) i dialogrutan för överföring. Tryck istället på Apply (Använd) utan att markera några fält i detta meddelande. Siemens överföring av bordsvärden Bordsparametrarna i det fält som markerades först under verifieringen kopieras till planerade bordsvärden för de efterföljande, markerade fälten i dialogrutan för överföring av bordsvärden. I slutet av behandlingssessionen, när patientfilen har stängts, sparas de ändrade bordsvärdena, utom bordsrotationen, i ARIA OIS (Varians systemdatabas) som en permanent uppdatering av patientens plan. Resulterar inte i en ny plan Registret med behandlingshistorik visar de uppdaterade, planerade bordsvärdena som används i de markerade fälten för sessionen i fråga. 10 av 14

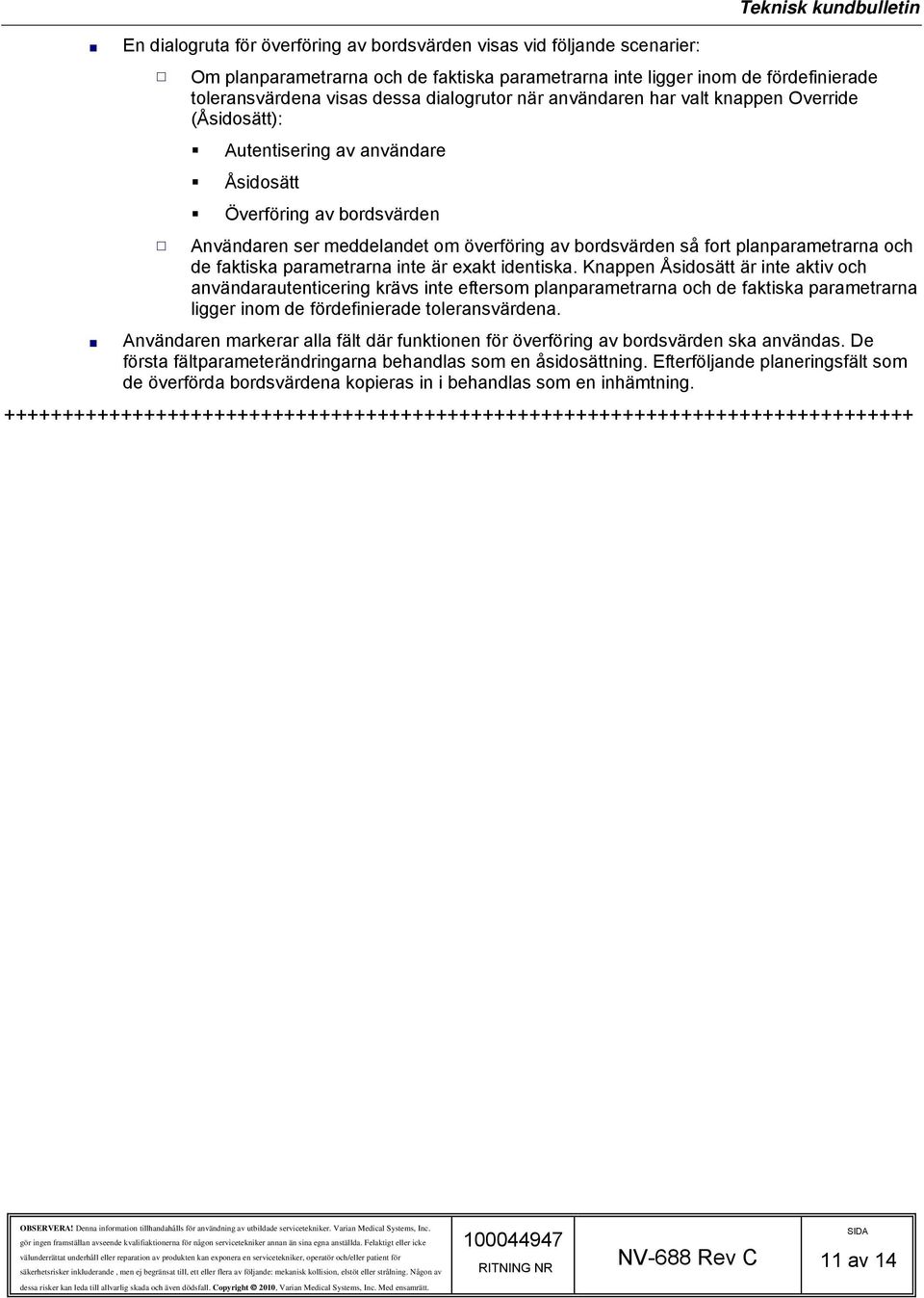

11 En dialogruta för överföring av bordsvärden visas vid följande scenarier: Teknisk kundbulletin Om planparametrarna och de faktiska parametrarna inte ligger inom de fördefinierade toleransvärdena visas dessa dialogrutor när användaren har valt knappen Override (Åsidosätt): Autentisering av användare Åsidosätt Överföring av bordsvärden Användaren ser meddelandet om överföring av bordsvärden så fort planparametrarna och de faktiska parametrarna inte är exakt identiska. Knappen Åsidosätt är inte aktiv och användarautenticering krävs inte eftersom planparametrarna och de faktiska parametrarna ligger inom de fördefinierade toleransvärdena. Användaren markerar alla fält där funktionen för överföring av bordsvärden ska användas. De första fältparameterändringarna behandlas som en åsidosättning. Efterföljande planeringsfält som de överförda bordsvärdena kopieras in i behandlas som en inhämtning av 14

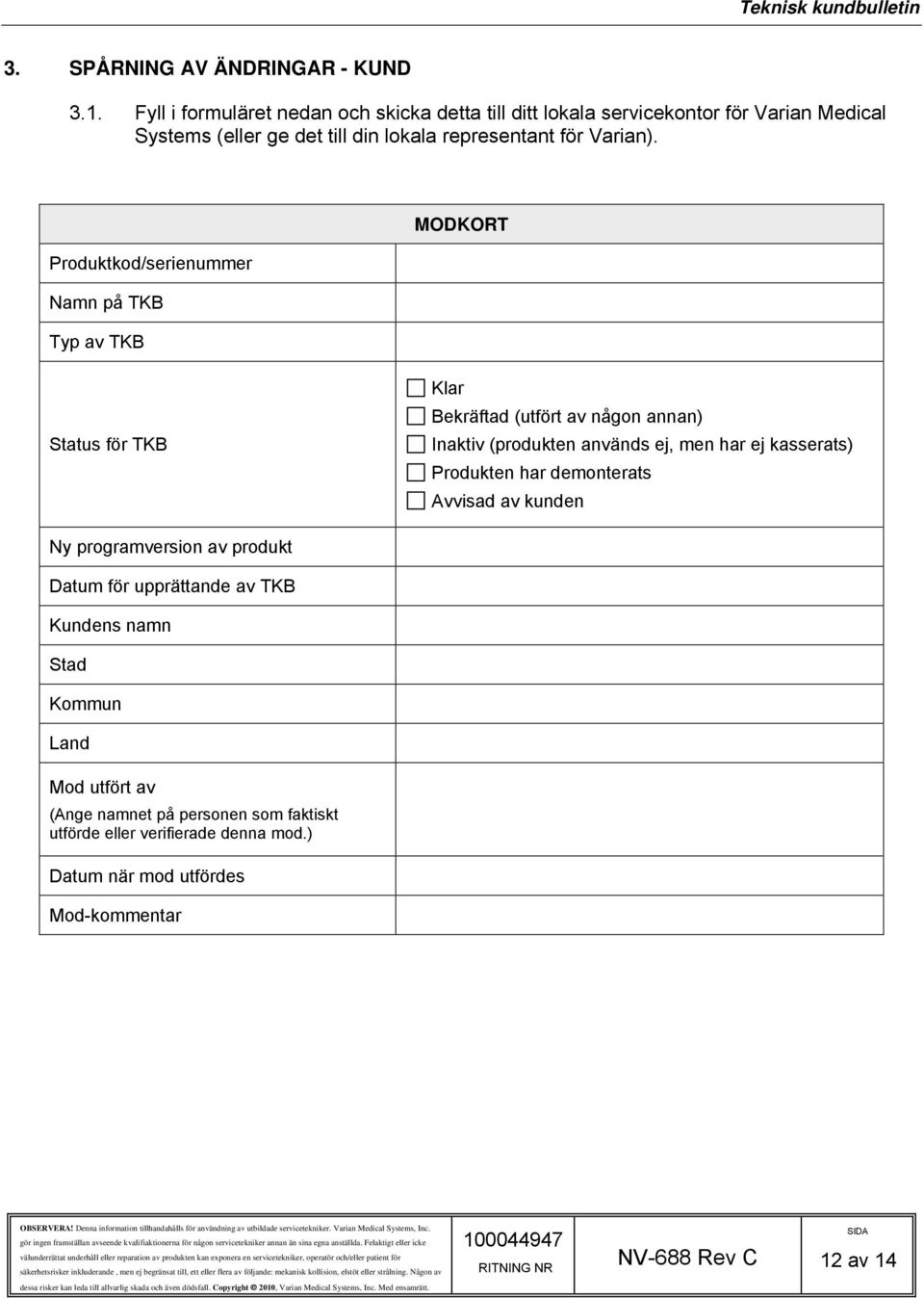

12 3. SPÅRNING AV ÄNDRINGAR - KUND 3.1. Fyll i formuläret nedan och skicka detta till ditt lokala servicekontor för Varian Medical Systems (eller ge det till din lokala representant för Varian). MODKORT Produktkod/serienummer Namn på TKB Typ av TKB Status för TKB Klar Bekräftad (utfört av någon annan) Inaktiv (produkten används ej, men har ej kasserats) Produkten har demonterats Avvisad av kunden Ny programversion av produkt Datum för upprättande av TKB Kundens namn Stad Kommun Land Mod utfört av (Ange namnet på personen som faktiskt utförde eller verifierade denna mod.) Datum när mod utfördes Mod-kommentar 12 av 14
