1 NGN Vad är det Internetdagarna

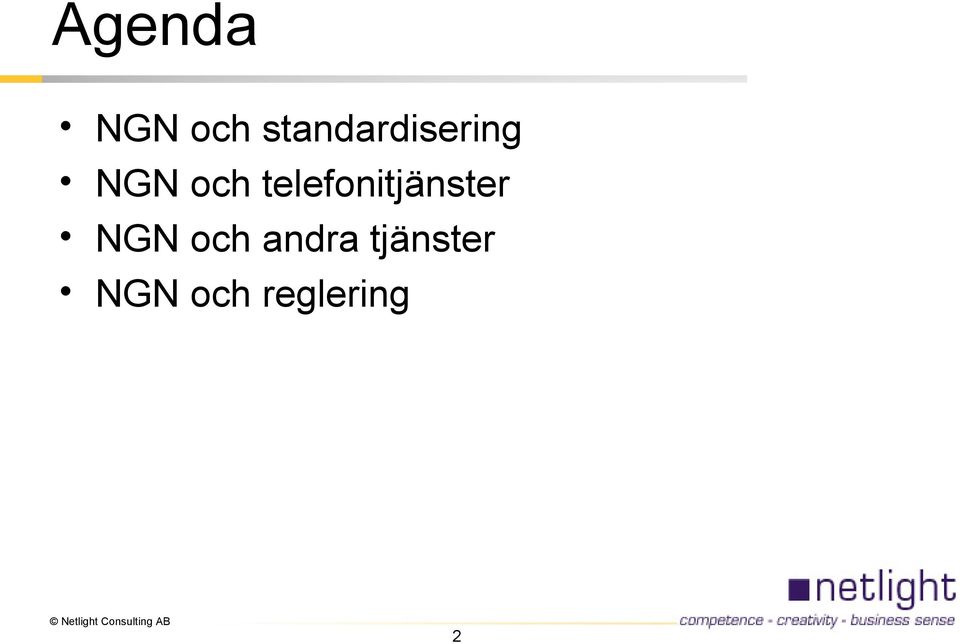

2 Agenda NGN och standardisering NGN och telefonitjänster NGN och andra tjänster NGN och reglering 2 2

3 NGN och standardisering Arbete sker inom flera organisationer ITU-T, ETSI, NGMN, ECMA (NGCN) etc. fokus på ETSI NGN ETSI TISPAN utgår får 3GPPs IMS och standarder från IETF Övergripande arkitektur för NGN enligt ETSI - förenklad bild Applikationer Tjänstelager Terminaler IP-baserat transportlager NGN-kärna Andra nät IP-baserade accessnät IP-baserat transportnät NGN-nät 3 3

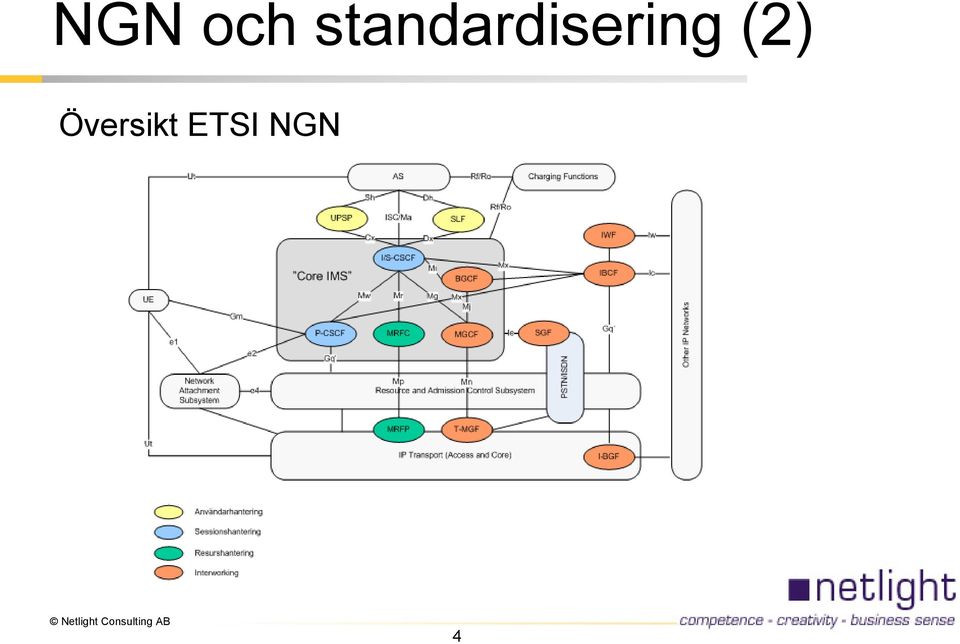

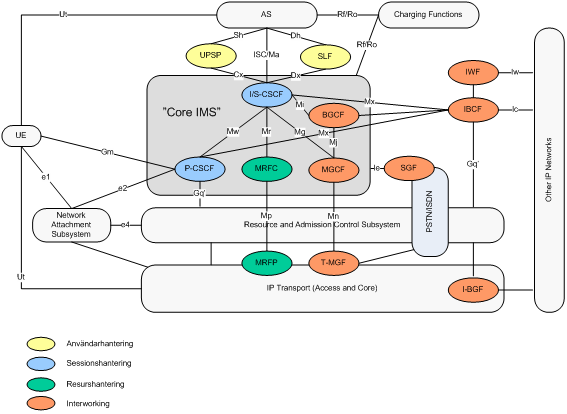

4 NGN och standardisering (2) Översikt ETSI NGN 4 4

5 NGN och standardisering (3) Inom ETSI är NGN inte lika med IMS (IP Multimedia Subsystem). IMS är ett delsystem och mycket central del inom NGN. Övergripande arkitektur för NGN enligt ETSI Applikationer Applikationsserver Gamla PSTNterminaler Tjänstelager IMS PES Gemensamma komponenter för delsystem Andra IP-nät t.ex. NGN IP-baserat transportlager Delsystem NASS Delsystem RACS NGN-kärna Andra PSTN/ ISDN IMS-terminaler Transportfunktioner IP-baserade accessnät IP-baserat transportnät Terminaler NGN-nät 5 Andra nät 5

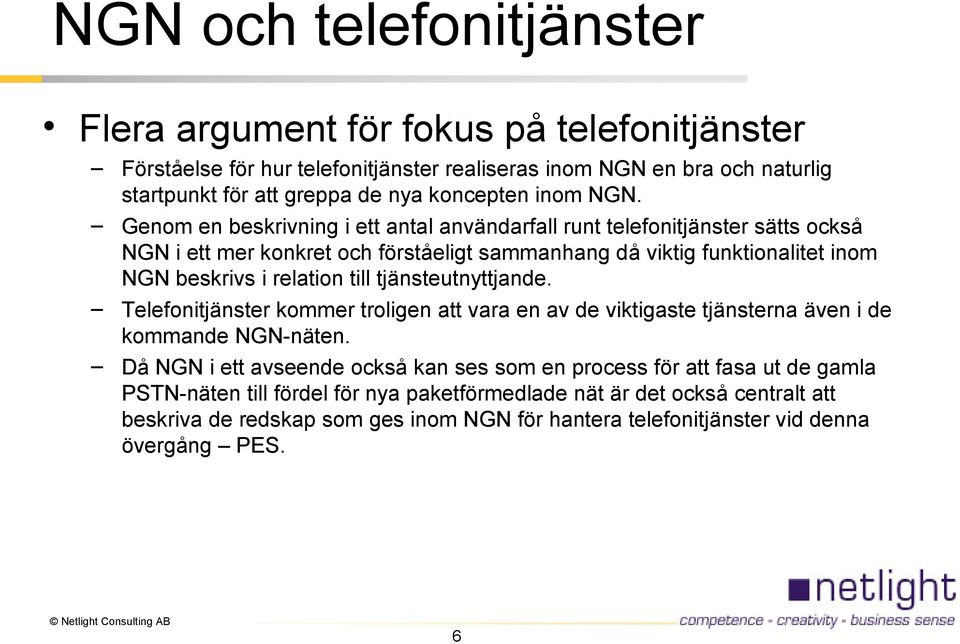

6 NGN och telefonitjänster Flera argument för fokus på telefonitjänster Förståelse för hur telefonitjänster realiseras inom NGN en bra och naturlig startpunkt för att greppa de nya koncepten inom NGN. Genom en beskrivning i ett antal användarfall runt telefonitjänster sätts också NGN i ett mer konkret och förståeligt sammanhang då viktig funktionalitet inom NGN beskrivs i relation till tjänsteutnyttjande. Telefonitjänster kommer troligen att vara en av de viktigaste tjänsterna även i de kommande NGN-näten. Då NGN i ett avseende också kan ses som en process för att fasa ut de gamla PSTN-näten till fördel för nya paketförmedlade nät är det också centralt att beskriva de redskap som ges inom NGN för hantera telefonitjänster vid denna övergång PES. 6 6

7 NGN och telefonitjänster (2) Utgångspunkt i användarfall Framtidsläge Konceptuell översikt PLMN-ac cess x DSL-ac ce ss Fiber-access PSTN-terminal WLA N-ac ce ss Nuläge Konceptuell översikt PSTN- Ac cess PSTN Core -1 Dominerande aktör (t.ex. ) IP core -1 Best effort IP-nät Dominerande aktör (t.ex. ) Internet best effort IP network IP Core -3 QoS IP network (t.ex. ComHem) PSTN Core -2 (t.ex. Tele2) Kabel-tvaccess ComHem PS TN-Acc es s (Tele2) PLMN-access (Tele2) PSTN-terminal PLM N-access Övergångsläge Konceptuell översikt PSTN- Acc ess Telia Soner a PSTN Core -1 Dominerande aktör (t.ex. ) PSTN Core -2 (t.ex. Tele2) PSTN-Access Tele2 IMS-terminaler PSTN-terminal PLMN-access Tele2 x DSL-access PLMN-access Fiber-access WLAN-access PSTN-terminaler PS TN-Acces s PES IMS-based NGN core-1 QoS IP network Dominerande aktör (t.ex. ) PSTN-Acc ess Tele2 PES IMS-based NGN core -2 QoS IP network (t.ex. Tele2) IMS-based NGN core -3 QoS IP network (t.ex. ComHem) Internet best effort IP network Tele2 P LMN-acc ess Kabel-tvaccess ComHem IMS-terminaler xdsl-ac cess Fiber-access WLAN-acce ss IMS-based NGN core-1 QoS IP network Dominerande aktör (t.ex. ) 7 IMS-based NGN Core -3 QoS IP network (t.ex. ComHem) Internet best effort IP network K abel-tvaccess ComHem IMS-terminaler 7

8 NGN och telefonitjänster (3) Skillnaden mellan delsystemen IMS och PES central NGN och PSTN Interworking med IMS-baserad PES Applikationsservrar PSTN-emulerande logik / PSTN-tjänster SIP-tjänster / Andra tjänster Ton/Puls-signalering PSTN-access PSTN Access Gateway IMS-baserad PES PSTN Gateway SS7 PSTNkärnnät Ton/Puls PSTN-access IP-baserad access NGN kärnnät PSTN-Emulerande gränssnitt PSTN-accessnät med ton/puls-signalering PSTN-nät med SS7-signalering IP-nät Ton/Puls-signalering SS7-signalering IP-baserad access 8 8

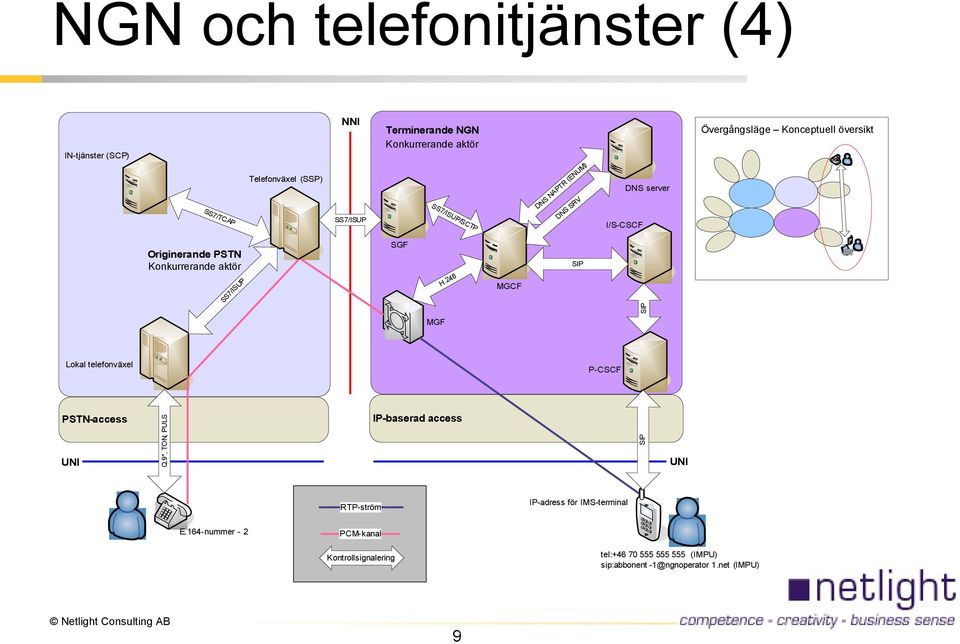

9 NGN och telefonitjänster (4) IN-tjänster (SCP) SS7/TCAP Telefonväxel (SSP) NNI SS7/ISUP Terminerande NGN SS7/ISUP/SCTP DNS NAPTR (ENUM) DNS SRV I/S-CSCF DNS server Övergångsläge Konceptuell översikt Originerande PSTN SS7/ISUP SGF H.248 MGCF SIP SIP MGF Lokal telefonväxel P-CSCF PSTN-access UNI Q.9*, TON, PULS IP-baserad access SIP UNI RTP-ström IP-adress för IMS-terminal E.164-nummer - 2 PCM-kanal Kontrollsignalering tel: (IMPU) sip:abbonent -1@ngnoperator 1.net (IMPU) 9 9

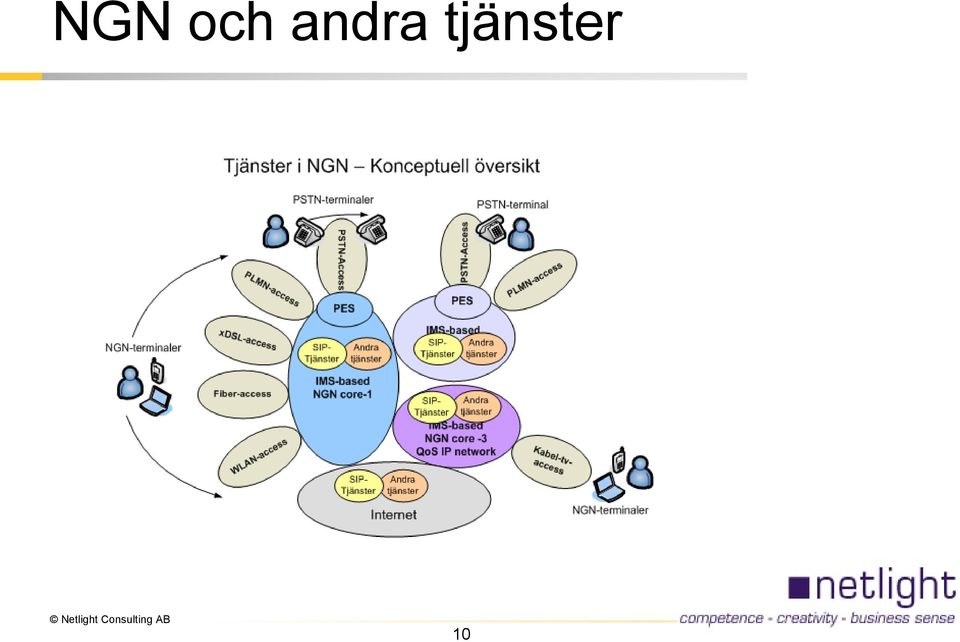

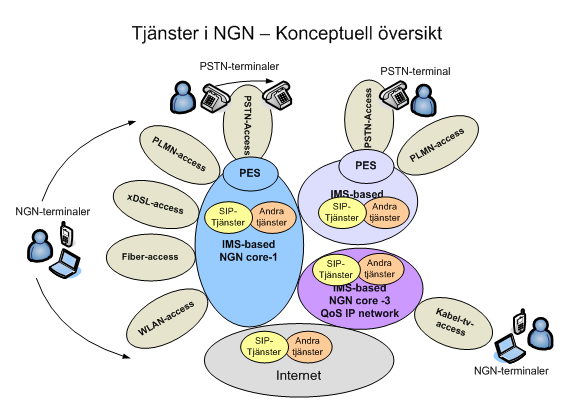

10 NGN och andra tjänster 10 10

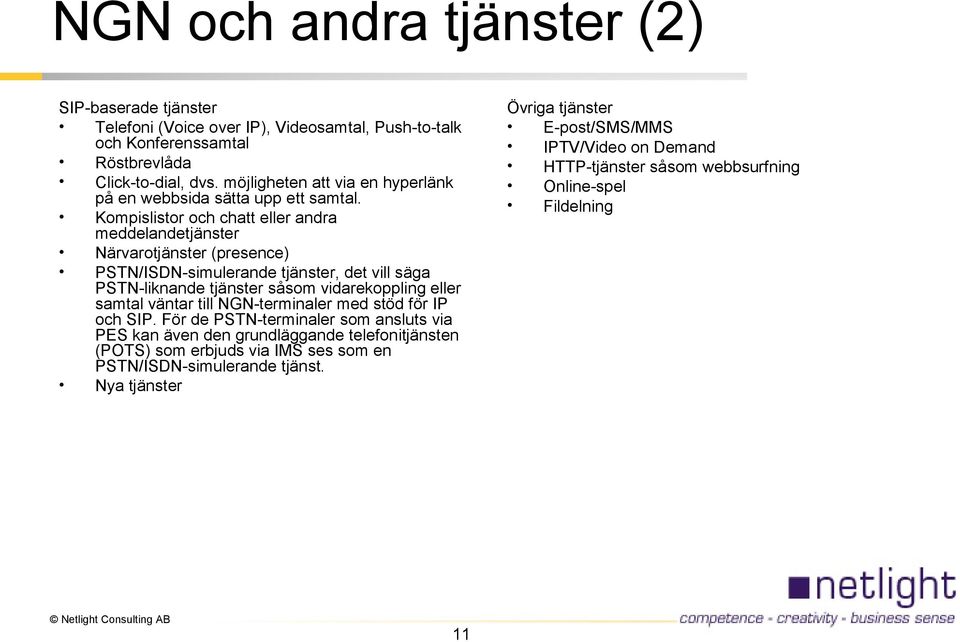

11 NGN och andra tjänster (2) SIP-baserade tjänster Telefoni (Voice over IP), Videosamtal, Push-to-talk och Konferenssamtal Röstbrevlåda Click-to-dial, dvs. möjligheten att via en hyperlänk på en webbsida sätta upp ett samtal. Kompislistor och chatt eller andra meddelandetjänster Närvarotjänster (presence) PSTN/ISDN-simulerande tjänster, det vill säga PSTN-liknande tjänster såsom vidarekoppling eller samtal väntar till NGN-terminaler med stöd för IP och SIP. För de PSTN-terminaler som ansluts via PES kan även den grundläggande telefonitjänsten (POTS) som erbjuds via IMS ses som en PSTN/ISDN-simulerande tjänst. Nya tjänster Övriga tjänster E-post/SMS/MMS IPTV/Video on Demand HTTP-tjänster såsom webbsurfning Online-spel Fildelning 11 11

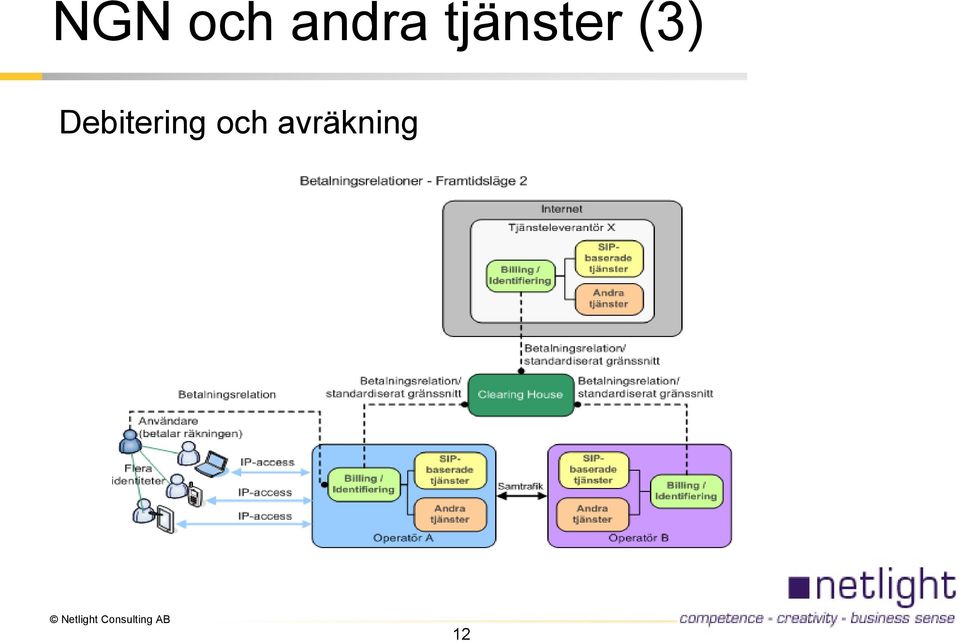

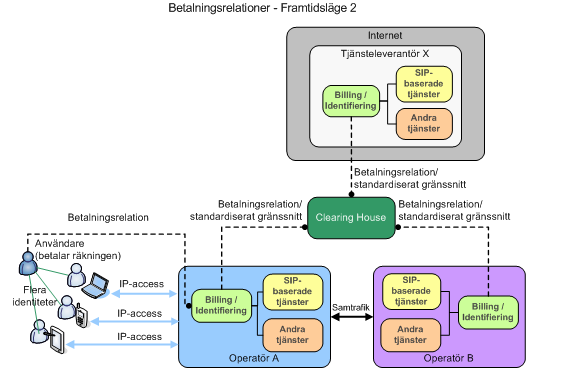

12 NGN och andra tjänster (3) Debitering och avräkning 12 12

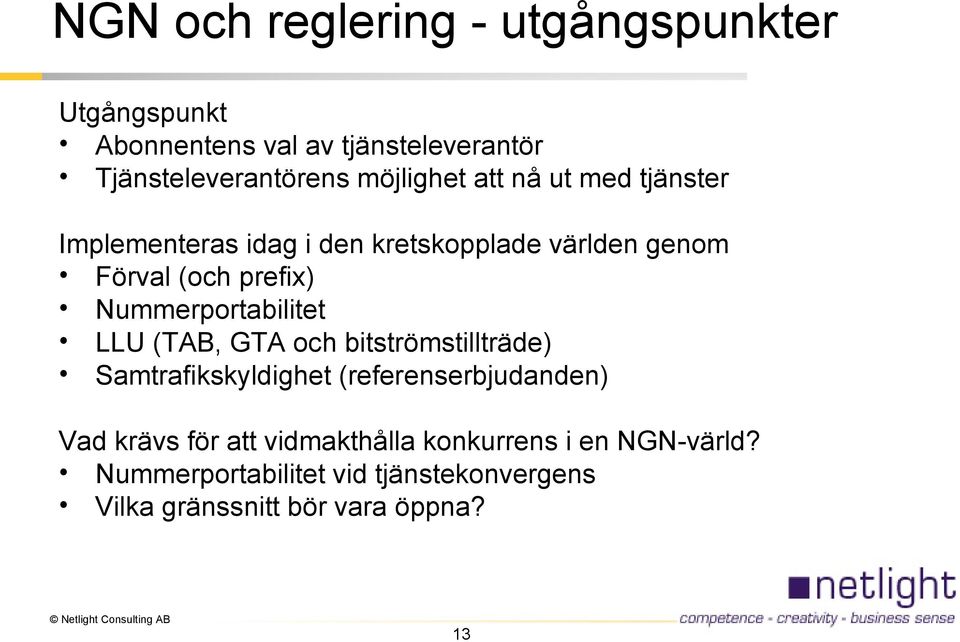

13 NGN och reglering - utgångspunkter Utgångspunkt Abonnentens val av tjänsteleverantör Tjänsteleverantörens möjlighet att nå ut med tjänster Implementeras idag i den kretskopplade världen genom Förval (och prefix) Nummerportabilitet LLU (TAB, GTA och bitströmstillträde) Samtrafikskyldighet (referenserbjudanden) Vad krävs för att vidmakthålla konkurrens i en NGN-värld? Nummerportabilitet vid tjänstekonvergens Vilka gränssnitt bör vara öppna? 13 13
