1 Kumla Bstäder AB Bx KUMLA Kv VERKMÄSTAREN 2, KUMLA Nybyggnad kntr TOTALENTREPRENAD RAMBESKRIVNING STYR Kumla Prjektnr: Upprättad av: KAMTechnlgy AB Andreas Karlssn

2 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 2 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev Innehåll AF ADMINISTRATIVA FÖRESKRIFTER STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT... 4 Orientering... 4 Kumlabstäders riktlinjer... 4 Omfattning... 4 EU:s maskindirektiv... 5 Miljöbetingelser... 5 I El & Teleentreprenaden ingår:... 6 I Rörentreprenaden ingår:... 6 I Luftbehandlingsentreprenaden ingår:... 6 Beställarens skall tillhandahålla:... 6 FUNKTIONSKRAV... 7 Generellt... 7 Apparatskåp... 8 Luftbehandling... 9 Vattensystem Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx

3 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 3 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev Denna beskrivning ansluter till AMA-12 ch är upprättad av: KAMTechnlgy AB : Andreas Karlssn Telefn: E-pst: andreas.karlssn@kamtech.se Reklamutskick via e-pst önskas inte. AF ADMINISTRATIVA FÖRESKRIFTER Administrativa föreskrifter enligt separat handling upprättad av: Kumlabstäder AB Bx Kumla Ansvarig: Peder Wilhelmssn Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx

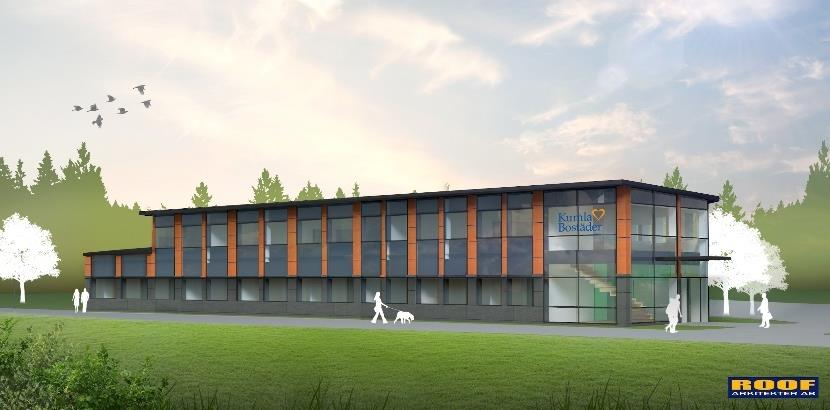

4 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 4 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev 8 STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT Orientering Allmänt Objektet är nybyggnad av kntr på Kmmun med adressen Spannmålsgatan i Kumla. Entreprenaden mfattar styr- ch övervakningssystem i rum, värmeundercentral ch fläktrum. Anläggningen skall kpplas upp mt beställarens överrdnade system Citect. Uppvärmning skall ske via fjärrvärme, huset ventileras via FTX ch frikyla via brrhål i marken. Där inte annat anges gäller utförandekrav ch föreskrifter enligt Bverkets byggregler, BBR22, med senaste ändringar ch AMA 12. Kumlabstäders riktlinjer Kumlabstäder har utarbetat riktlinjer i syfte att upprätthålla en enhetlig utfrmning på styrsystemen för fastigheterna inm blaget. Övriga handlingar för styrstandarden finns förtecknade under AFB.22 i AF-del ch bifgas förfrågan. Denna handling är en prjektspecifik kmplettering till van nämnda handlingar. Omfattning Entreprenaden avser kmpletta installatiner mfattande leverans, mntering, injustering, igångkörning samt prvningar så att byggnaden kan användas för avsedd verksamhet. Anläggningen skall bestå av DDC-system. Sk. prefabricerad styrutrustning tillåts ej. Apparatskåp skall bestyckas med nya DDCér innehållandes samtliga I/0 samt ethernet anslutning för anslutning mt Kumla Bstäders bef överrdnade system Citect. Bildgenerering, larmhantering, trender, etc. skall utföras i beställarens befintliga DHC (Citect) för samtliga i denna handling angivna system. Utföres enl. Citect förvaltningsstandard. DDC skall vara förprgrammerad för inläsning av mätvärden från en väderstatin. De värden sm skall finnas upplagda för framtida bruk är: - Utetemperatur - Effektiv utetemperatur - Prgnstiserad utetemperatur (1-6h) - Effektiv prgnstiserad utetemperatur (1-6h) - Slens effekt Hur kmmunikatin skall utfrmas mt framtida väderstatin är ej klarlagt utan enbart menyval ch minnesvariabler prgrammeras in. Kmpletterande kanalisatin inm teknikutrymmen samt erfrderlig kmpletterande kanalisatin utanför teknikutrymmen. Kanalisatin i innerväggar för timers, givare, rumsreglering etc ingår i SÖE. Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx

5 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 5 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev Energimätare för apparatskåp i UC ch fläktrum, fasadbelysning, entrébelysning ch slceller presenteras i HMI ch DHC. Gränssnitt på energimätare skall vara m-bus. Skall även presenteras sm summerad energi exklusive slceller. (Fastighetsenergi) Ptentialutjämning av apparatskåp ch egenmnterad kanalisatin. Styrning för lika belysningsscenarin skall vara möjligt via 10st tidkanaler med valbar funktin via luxgivare. Avlämningspunkt på plint i apparatskåp undercentral. Rumsreglering i kntr ch mindre rum förses med regulatrer för styrning av värme ch kyla i sekvens. Matning, transfrmatrer, regulatrer, ställdn ch kanalisatin ingår i denna entreprenad. Omfattning enl. tabell Rumsspecifika förutsättningar i rambeskrivning ventilatin. EU:s maskindirektiv Enligt AF-del. SÖE skall överlämna en försäkran m överensstämmelse med maskindirektivet, lågspänningsdirektivet ch direktivet m elektrmagnetisk kmpatibilitet. Miljöbetingelser Apparatskåp med DDC placeras i utrymmen med en mgivningstemperatur av C ch en relativ fuktighet av max 80%. Vid behv av brtförsel av värme från apparatskåp skall utrustning installeras i apparatskåp för detta behv. Rumstemperaturen beräknas uppgå till max 30 C för ledningsförläggning i fläktrum/värmeundercentral. Kumlabstäder har en övergripande miljömålsättning att verka för resurssnålhet ch kretslppstänkande. Material ch arbetsutföranden skall väljas med låg miljöpåverkan. I detta prjekt skall nedanstående materialkrav användas: halgenfri kabel ch klammer halgenfria rör, dsr ch kpplingsdetaljer Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx

6 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 6 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev I El & Teleentreprenaden ingår: Huvudledningar till apparatskåp inkl. inkppling i respektive apparatskåp. Insättning av huvudsäkring i fördelningscentral samrdnas av elentreprenören med styrentreprenören. Installatin av kmmunikatinsnätverk TCP/IP. Energimätare Ledningsnät ch anslutning för signaler från tidkanaler. Huvudkanalisatin i krridrer I Rörentreprenaden ingår: Mntage av dykrör för givare i rörledningar Leverans ch mntage av ventiler. Leverans ch mntage av tryckvakter. Leverans ch mntage av pumpar. Leverans ch mntage av shuntgrupper. Leverans ch mntage av mediamätare med M-bus i UC. Överlämning av effektuppgifter till Styrentreprenör för utrustning sm skall anslutas till apparatskåp. Överlämning av inkpplingsanvisningar för enheter sm skall el ch/eller styranslutas. I Luftbehandlingsentreprenaden ingår: Leverans av spjäll-axel för mntage av ställdn. Leverans ch mntage av brandgasspjäll med ställdn ch gränslägeskntakter för brand. Leverans av varvtalsutrustning för fläktar. Överlämning av effektuppgifter till Styrentreprenör för utrustning sm skall anslutas till apparatskåp. Överlämning av inkpplingsanvisningar för enheter sm skall el ch/eller styranslutas. Beställarens skall tillhandahålla: IP-adresser, subnätmask ch gateway. Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx

7 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 7 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev FUNKTIONSKRAV Generellt Samtliga inställningar sm börvärden, larmgränser, tidsfördröjningar, etc. skall vara ändringsbara via DHC ch HMI i apparatskåp. Samtliga larm skall anges med tekniskt namn (ex. VS01-GT11), förklarande text (ex. börvärdesavvikelse) ch med larmkategri för respektive larm (typ A-larm, B-larm), datum ch tid samt status (typ kvitterat, kvitterat mm). Samtliga larm skall utföras med individuell larmfördröjningstid. Följdlarm skall blckeras, endast den larmpunkt sm först aktiveras av en driftstörning skall utgå. Reglerande givare skall vara försedd med avvikelselarm (± x C) samt larmfördröjning. Krtslutning eller avbrtt i givare eller ledning ansluten till DDC, övervakas ch ger larm (givarfel) vid övre resp. undre gränsvärden (fast i DDC). Givare sm påverkar kurvr eller pumpdrifter ges defaultvärde -20 C vid givarfel. Tappvarmvattengivare ges defaultvärde 100 C. Övriga givare ges defaultvärde 20 C. Alla styrda bjekt (pumpar, etc.) skall vara försedda med larmpunkt driftfel ex. via tillhörande tryckgivare, tryckvakt eller strömövervakningsrelä. Tidkanalernas till ch frånslags tider ändras direkt via DHC eller HMI i apparatskåpsfrnt. Betjäningsmråde skall tydligt framgå. Funktin via luxgivare skall ha skilda till ch frånslagsgränser ch valbarhet för resp. tidkanal Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx

8 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 8 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev Apparatskåp Inm respektive apparatskåp skall det minst alltid finnas gemensamma larmpunkter: utlöst mtrsäkring/mtrskydd, utlöst manöversäkring 24V, utlöst manöversäkring 230V, givarfel (skall vara individuellt för varje givare), mkpplare ej AUTO-läge (skall vara individuellt för varje mkpplare). Summalarmslampa skall då det finns kvitterade larm blinka ch då det finns kvitterade larm lysa fast. Alla ventilatinssystem anslutna till apparatskåpet förses med servicemkpplare med lägen Service-Drift. Samtliga mtrdrifter skall via HMI ch med mkpplare på AS frnt kunna manövreras med lägen Hand Till - Hand Från Aut. Samtliga Analga utgångar skall via HMI kunna manövreras med lägen Hand Aut ch Handstyrt värde 0-100%. Larm från det centrala brandlarmet eller röklarm från rökdetektrer placerade i luftbehandlingsaggregat skall hårt via relä i apparatskåp förregla de funktiner sm brandskyddsdkumentatinen föreskriver. Cirkulatinspumpar skall förses med mtineringsfunktin ch skall ske i sekvens med övriga cirkulatinspumpar anslutna till samma apparatskåp. Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx

9 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 9 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev Luftbehandling Drift av ventilatinssystem skall ske via tidkanal med möjlighet till förlängd drift via timer på resp. plan Ventilatinssystem skall kunna nödstppas via svamptryckesknappar på resp. plan. Alla styrda bjekt (fläktar, pumpar, etc.) skall vara försedda med larmpunkt driftfel ex. via tillhörande tryckgivare, tryckvakt, strömövervakningsrelä eller kntaktrsvar. Uteluftspjäll, tilluftsspjäll, avluftsspjäll ch frånluftsspjäll skall alltid stängas vid stppat ventilatinssystem ch spänningsbrtfall. Valbart Utetemperaturkmpenserad tilluftstemperaturreglering eller frånluftsreglering av ventilatin. Kurva skall minst ha 5 stycken inställbara brytpunkter. Utetemperaturkmpenserad tryckreglering av ventilatin. Kurva skall minst ha 5 stycken inställbara brytpunkter. Värmebatterier i ventilatinssystem: Förses med börvärden, gränsvärden ch funktin för frysvakt, varmhållning (ej drift) samt frysrisk (vid drift). Utlöst frysvakt skall generera A-larm. Ventilatinsaggregat med VVX förses med verkningsgradsberäkning (frånluft), kylåtervinningsfunktin samt funktin nattkyla (nattventilatin då aggregatet nrmalt är stppat nattetid). Nattkyla skall köras med sänkt börvärde på tilluft sm ska knstanthållas via VVX för att kunna köra nattkyla vid lägre utetemperaturer. Cirkulatinspumpar för ventilatinsaggregat skall starta/stppa då tillhörande ventilställdn öppnar/stänger. Cirkulatinspumparnas stpp skall förses med tidsfördröjningar Fläktdrift vid brand/rök kntrlleras med brandskyddsdkumentatin samt teknisk knstruktin av ventilatinssystemet. Brand- ch rökgasspjällställdn skall vara försedda med ändlägeskntakter sm genererar larm vid spjäll i fel läge. Då mfattningen av ställdn är str, skall larmpunkterna sektineras planvis. Mtinering av brand eller rökgasspjäll skall ske sektinerat i grupper. Mtinskörningen skall ske i sekvens. Behvsstyrd ventilatin i rum 105, 113, 201, 202a, 202b ch 214 via CO2 reglering Behvsstyrd ventilatin i mklädningsrum 215 ch 220 via fukt reglering. Vid förhöjda fukthalter i mklädningsrum vid stpp av aggregat skall förlängd drift av ventilatin ske tills fukthalt minskat. Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx

10 KAMTechnlgy AB Dkumentnamn / Kapitelrubrik Prjektnamn Nybyggnad kntr KumlaBstäder Sida/ Antal Sidr 10 (10) Andreas Karlssn Prjektnr Kd Text Mängd Enhet Rev Vattensystem VS grupper skall vara försedda med utetemperaturkmpenserad reglering på framledningstemperaturen, kurva skall ha minst 5 brytpunkter. Samtliga systems returledningar skall förses med mätande temperaturgivare. Inkmmande fjärrvärme förses med mätande temperaturgivare på tillpp ch retur. Energiförbrukningen på fjärrvärme ch frikyla skall mätas. Gränssnitt skall vara m-bus. Inkmmande kallvattenförbrukning ch tappvarmvattenförbrukning skall mätas. Gränssnitt skall vara m-bus. Då temperaturgivare för VV indikerar fel skall ventilställdn stänga för att skydda mt höga temperaturer vid tappställen. För slutna system (VS, KB, VÅV etc.) skall alltid signalmanmeter anslutas. Skall utfrmas sm A-larm vid lågt tryck. Cirkulatinspumpar för värmesystem skall starta/stppa via utetemperaturgränser Cirkulatinspump för frikyla skall starta/stppa via utetemperaturgränser eller då ventilatinsaggregat har kylbehv. Skall stppas nattetid/vid pålarmning Cirkulatinspump för kylbaffelsystem skall starta/stppa via utetemperaturgränser. Skall stppas nattetid/vid pålarmning Cirkulatinspumparnas start ch stpp skall förses med tidsfördröjningar Köldbärare sm försörjer kylbafflar skall förses med börvärdesförskjutning via framräknad daggpunkt Rum med kylbafflar förses med reglering av kylbaffel ch radiatr/er i sekvens. Större rum indelas i zner. Rumsregleringar skall ej uppkpplas mt DDC eller DHC utan regleras lkalt. Örebr, KAMTechnlgy AB Dkumentidentifikatin Y:\Prjekt\Kumla\K Verkmästaren 2 - KBAB kntr\3. Teknisk beskrivning\.dcx
